EGL62821OB / EGL62821OT / EGL62821OW - Plaque de cuisson mixte ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson mixte
Caractéristiques techniques principales	4 foyers, 2 foyers à gaz et 2 foyers électriques
Alimentation électrique	230 V
Dimensions approximatives	60 cm x 52 cm
Poids	Environ 10 kg
Compatibilités	Compatible avec les casseroles et poêles adaptées aux foyers à gaz et électriques
Puissance des foyers	Foyers à gaz : 1,0 kW, 1,75 kW ; Foyers électriques : 1,5 kW, 2,0 kW
Fonctions principales	Cuisson rapide, réglage de la température, sécurité enfant
Entretien et nettoyage	Surface en verre facile à nettoyer, grilles amovibles pour un nettoyage aisé
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Système de sécurité pour les foyers à gaz, protection contre la surchauffe
Informations générales	Garantie de 2 ans, conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - EGL62821OB / EGL62821OT / EGL62821OW ELECTROLUX

La plaque de cuisson ne s'allume pas, que faire ?

Vérifiez que la plaque est correctement branchée à la prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment nettoyer ma plaque de cuisson ?

Utilisez un chiffon doux et un nettoyant adapté pour les surfaces en vitrocéramique. Évitez les éponges abrasives qui pourraient rayer la surface.

Les zones de cuisson ne chauffent pas uniformément, que faire ?

Assurez-vous que les casseroles et poêles utilisées sont compatibles avec la plaque de cuisson. Les ustensiles en métal conviennent mieux pour une cuisson efficace.

La sécurité enfant ne fonctionne pas, comment l'activer ?

Pour activer la sécurité enfant, appuyez simultanément sur les boutons de température pendant environ 3 secondes jusqu'à ce que le symbole de sécurité apparaisse.

Des bruits étranges proviennent de la plaque de cuisson, est-ce normal ?

Des bruits de bourdonnement peuvent se produire en raison de la puissance électrique. Si le bruit est excessif ou s'accompagne de vibrations, débranchez l'appareil et contactez un technicien.

Comment régler la puissance de cuisson ?

Utilisez les commandes tactiles pour sélectionner la puissance désirée. Chaque zone de cuisson peut être réglée indépendamment.

La plaque de cuisson affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si nécessaire, réinitialisez la plaque en la débranchant puis rebranchant. Si le code persiste, contactez le service après-vente.

Puis-je utiliser des ustensiles en fonte sur la plaque ?

Oui, vous pouvez utiliser des ustensiles en fonte, à condition qu'ils soient plats et adaptés à la cuisson sur une plaque vitrocéramique.

Comment éviter que les casseroles glissent sur la plaque ?

Assurez-vous que la base de vos casseroles est propre et lisse. Utilisez des casseroles avec un fond rugueux pour une meilleure adhérence.

Est-il normal que la plaque de cuisson chauffe même après l'arrêt ?

Oui, la plaque peut rester chaude après l'arrêt en raison de la chaleur résiduelle. Attendez qu'elle refroidisse avant de la toucher.

MODE D'EMPLOI EGL62821OB / EGL62821OT / EGL62821OW ELECTROLUX

FR Notice d'utilisation | Table de cuisson

Bienvenue chez Electrolux! Nous vous remercions d'avoir besoin l'un de nos appareils.

Obtenir des conseils d'utilisation, des brochures, des dépannages, des informations sur le service et les réparations : www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 2
2. CONSIGNES DE SECURITE 5
3. INSTALLATION 8

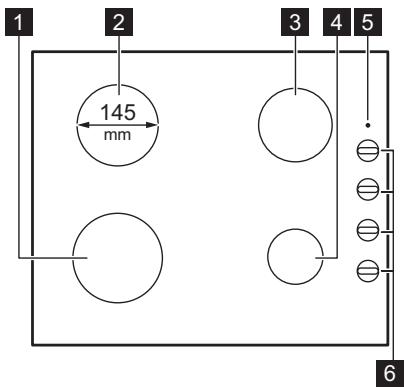

   4.DESCRIPTION DE L'APPAREIL 12
4. UTILISATION QUOTIDIENNE 12
5. CONSEILS 14
6. ENTRETIEN ET NETTOYAGE 15
7. DEPANNAGE 16
   9.CARACTERISTIQUES TECHNIQUES 18
8. RENDEMENT ÉNERGÉTIQUE 20
9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 21

1. !INFORMATIONS DE SECURITE

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils comprend le risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important

et complexe doit être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

Veillez à ce que les enfants ne jouent pas avec l'appareil.
- Ne laisseriez pas les emballages à la portée des enfants et jetez-les convenablement.
- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
- Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet apparéil est exclusivement destiné à un usage culinaire.
• Cet apparéil est donc pour un usage domestique unique, dans un environnement interieur.
• Cet apparéil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'utilisez jamais d'eau pour éteindre le feu de cuisson. Éteignez l'appareil et couvrez les flammes, par exemple avec une couverture ignifuge ou un couvercle.
• AVERTISSEMENT : L'appareil ne doit pas etre branché à l'alimentation en utilisant un apparéil de connexion externe

comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.

• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas été placés sur la surface de la table de cuisson car ils peuvent devenir chauds.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service après-vente/agréé ou un professionnel qualifié afin d'éviter tout danger.
• Si l'appareil est directement branché à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. La déconnexion compte conforme aux conditions de surtension de catégorie III doit être garantie. Le cable de terre en est exclu.
• Lorsque vous acheminez le cable d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par ex. en utilisant une gaine isolante) avec des parties pouvant atteindre des températures supérieures de 50^ à la température ambiente.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptations peut entraîner des accidents.

2. CONSIGNES DE SECURITÉ

Cet apparéil est ajusté aux marchés

suivants: FR

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionneliel qualifié.

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
  N'installez pas et ne branchez pas un appeareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

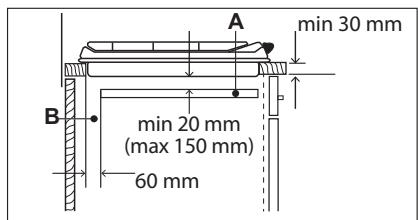

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

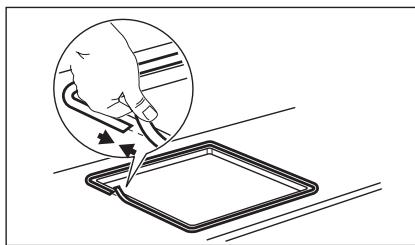

  Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moissure cause des gonflements.
• Protégéz la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les réciements chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

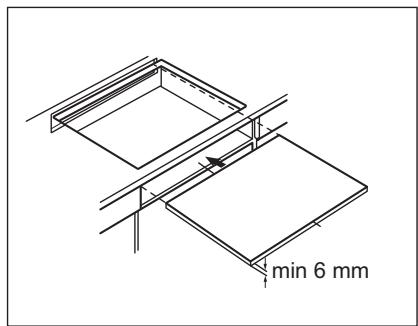

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectuels par un électricien qualifié
  L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Vérifiez que l'appareil est correctement installé. Des cables ou des fiches secteur desserrés et incorrècts (le cas échéant) peuvent faire surchauffer la borne.

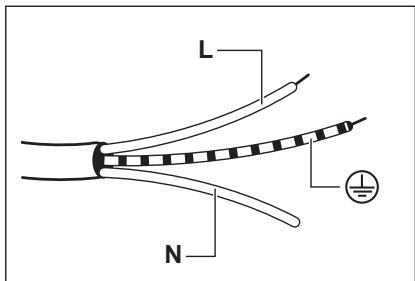

  Utilisez le cable d'alimentation electrique approprié.
• Ne laissez pas le cable d'alimentation électric s'emmêler.
  Assurez-vous qu'une protection contre les chocs est installée.
• Installedle collier anti-traction sur le cable.
  Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à une prise électrique.
• N'utilise pas d'adaptateurs multisrpise et de rallonges.
• Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le cable d'alimentation. Contactez notre service après-vente agréé ou un électricien pour replacer le cable d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'iso1olation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliérés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit composer un dispositif d'iso1ation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Raccordement au gaz

ATTENTION!

Lorsque vous utilisez une bouteille de gaz, maintenez-la toujours sur une surface horizontally plane (avec la vanne de gaz en haut).

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
• Avant l'installation, vérifie que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.
  Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Respectez les recommendations pour assurer une bonne ventilation.

2.4 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

ATTENTION!

L'utilisation d'un apparéil de cuisson au gaz entraîne la production de chaleur, d'humidité et de produits de combustion dans la pierce où il est installé. Assurez-vous que la cuisine est bien ventilée, en particulier lorsque l' apparéil est en cours d'utilisation.

L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple l'augmentation de la ventilation mécanique, le cas échéant, une ventilation supplémentaire pour éliminer en toute sécurité les produits de combustion vers l'air extérieur (dehors) tout en fournissant des changements d'air ambient avec une ventilation supplémentaire. Consultez une personne qualifiée avant d'installer la ventilation supplémentaire.

• Ne modifies pas les specifications de cet apparéil.
• Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation.
  Assurez-vous que les orifices d'ération ne sont pas obstrués.
• Ne laïsez pas l'appareil sans surveillance durant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuventvenir très chauds.
  N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
  N'utilise pas l'appareil comme plan de travail ou comme espace de rangement.
  Lorsque you placez des alimentes dans de l'huile chaude, cela peut eclabousser.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.

• Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.

• Une huile déjà utilisée peutContainir des restes d'aliments et provoquer un incendie à une température plus BASSE qu'avac une huile neuve.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laïsez pas de recipients chauds sur le bandeau de commande.
• Ne laisses pas le contenu des recipients s'évaporer entièrement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. La surface risque d'être endommagée.
• Ne laissesz jamais un récipient vide posé sur un brûleur allumé, ou un brûleur allumé sans récipient.
• N'active pas les zones de cuisson avec un recipient vide ou sans recipient.
• Ne placez pas de feuilles d'aluminium sur l'appareil.
• Ne faites pas cuire les alimentés directement sur la plaque de cuisson. Vous nevez utiliser un récipient adapté.

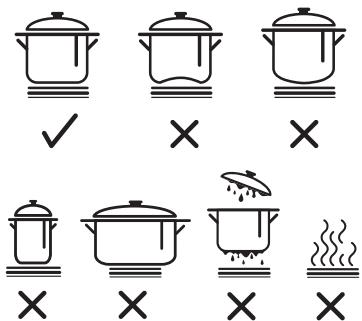

• N'utilisez que des recipients stables, dont la forme et le diamètre sont supérieurs aux dimensions des brûleurs.
  Veillez à ce que les ustensiles de cuisine soient positionnés au centre des brûleurs.
• N'utilisez pas de grands recipients dont les bords dépassent de l'appareil. Vous risqueries d'endommager la surface du plan de travail.
  Assurez-vous que la flamme ne s'estiptions pas lorsque vous tournez rapidement la manette de la position maximale a la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.
• Ne laïsez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entraer en contact avec la plaque de cuisson. Cela peut provoquer des taches mates.

La décoloration de l'email ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

2.5 Entretien et Nettoyage

AVERTISSEMENT!

Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

Nettoyez régulierement l'appareil afin de restarterir le revêtement en bon état.
- Mettez à l'arrêt l'appareil et laisserez-le refroidir avant de le nettoyer.
- Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objects métalliques.
- Ne lavez pas les brûleurs au lavevaisselle.

2.6 Service

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pieces de rechange d'origine.
- Concernant la/les lampes(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément: Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparciels electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pieces d'un logement.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.

• Débranche l'appareil de l'alimentation électrique.

• Coupez le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
  Aplatir les tuyaux de gaz externes.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

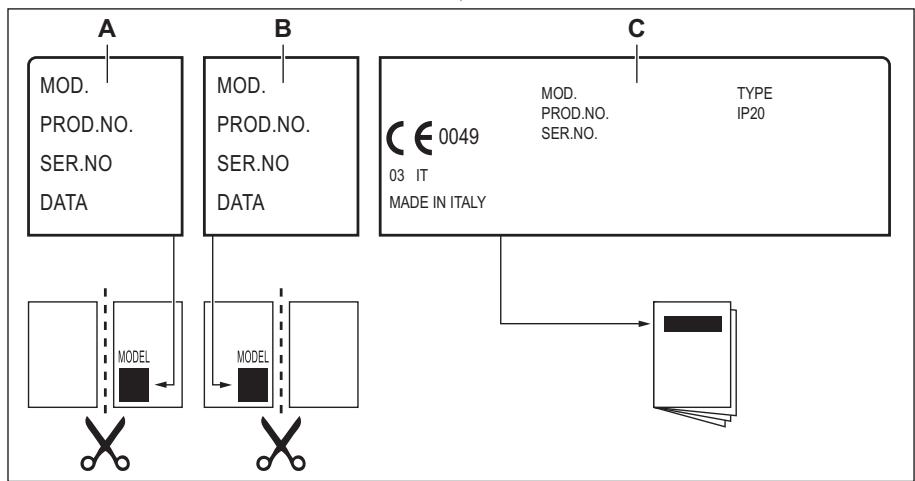

Avant d'insteller la table de cuisson, notez les informations de la plaque signalétique cidesous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle

PNC

Numéro de série

3.2 Raccordement au gaz

AVERTISSEMENT!

Les instructions suivantes relatives à l'installation, au raccordement et à l'entretien doivent être effectuées par un professionneliel qualifié, conformément aux normes et aux réglementations locales en vigueur.

Choisissez des raccordements fixes ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, veillez à ce qu'ils n'entrent pas en contact avec des parties mobiles ou qu'ils ne soient pas pressés. Soyez également prudent lorsque la table de cuisson est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pieces sans forcer, réglez le raccordement dans la direction nécessaire et serrez le tout.

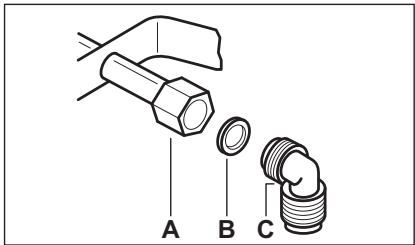

A. Extrémité du tuyau avec écrou
B. Joint fourni avec l'appareil
C. Coude fourni avec l'appareil

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux metalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
- Butane/Propane : utilisez un tubeSouple,
equipe de ses colliers,s'il peut etre
controlé sur toute sa longueur et si
l'appareil ne fonctionne qu'au butane. Si
l'appareil fonctionne au gaz propane,
utilisez un tuyau flexible avec embout
metallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est possible de contrôler facilement le raccordement dans toute sa zone, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de pince.

Gaz liquide

Utilisez le support de tuyau en caoutchouc pour le gaz liquide Toujours engager le joint.
Continuez ensuite avec le raccordement au gaz.

Le tuyau flexible est prêt à être appliqué lorsque :

• la température ne peut dépasser la température ambiente, ni être supérieure à 30^ ;
• il n'est pas plus long que 1500 mm;
• il ne présente�除 un étranglement;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ou des coins tranchants;
• il peut être facilement examé afin de s'assurer de son état.

Le contrôle du bon etat du tuyau flexible, consiste a vérifier que:

• il ne présente pas de fissures, de coupures, de marques de brûlures sur les deux extrémités et sur toute sa longueur;
• le matériel n'a pas durci, mais présente une Elasticité correcte ;
  les colliers de serrage ne sont pas rouillés ;
• la date d'expiration n'est pas dépassée. Si un ou plusieurs défauts sont visibles, ne réperez pas le tuyau, mais remplaceze-le.

AVERTISSEMENT!

Une fois l'installation terminée, assurez-vous que le joint de chaque raccord de tuyau est correcte. Utilisez une solution savonneuse, sans flamme.

3.3 Remplacement des injecteurs

1. Retirez les supports de casserole.
2. Demontez les chapeaux et les couronnnes des brûleurs.
3. À l'aide d'une clé à douilles 7, retirez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau du chapitre « Caracteristiques techniques »).
4. Assemblez les pieces, suivez la même procédure à l'envers.
5. Collez l'étiquette avec le nouveau type d'arrivée de gaz pres du tuyau d'arrivée de gaz. Vous trouvrez cette étiquette dans l'emballage fourni avec l'appareil.

Si la pression du gaz d'alimentation est modifiable ou différente de la pression nécessaire, vous devez installer un régulateur de pression applicable sur le tuyau d'alimentation en gaz.

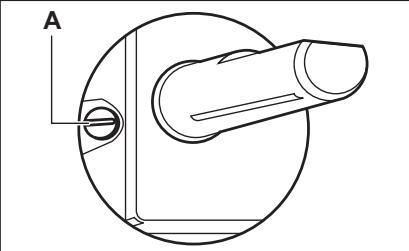

3.4 Reglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage.
du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour.
du gaz naturel G20/G25 20/25 mbar au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 3/4 de tour.
du gaz de ville G130 8 mbar au gaz naturel G20/G25 20/25 mbar, vissez la vis de réglage d'environ 3/4 de tour.
du gaz liquéfié au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 1 tour.
du gaz de ville G130 8 mbar au gaz liquefied, serrez entierement la vis de réglage.

AVERTISSEMENT!

Assurez-vous que la flamme ne s'estint pas lorsque vous tournezrapidement lamanette de la position maximale à la position minimale.

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondant bien à la tension et à la puissance de l'alimentation locale.
- Cet apparéil est fourni avec un cable d'alimentation. Une fiche appropriée,

capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte.

Utilisez toujours une prise de courant de sécurité correctement installée.
Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement a la terre est conforme aux normes et reglementations.
Le cable d'alimentation ne doit pas etre exposé à une température supérieure a 90^

3.6 Câble d'alimentation

Pour remplaçer le cable d'alimentation, utilisez uniquement le cable spécial ou son équivalent. Le type de cable est : H05V2V2-F T90.

Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

1. Reliez le fil vert et jaune (terre) à la borne portant la lecture « E » ou le symbole de terre ⊙ ou de couleur verte et jaune.

2. Reliez le fil bleu (neutre) à la borne portant la dette « N » ou de couleur bleue.

3. Reliez le fil marron (phase) à la borne portant la dette « L ». Il doit toujours être relié à la phase du réseau électrique.

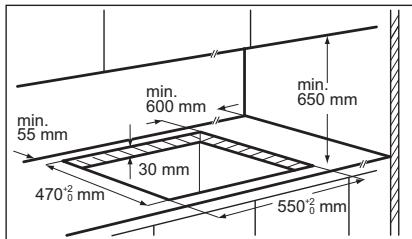

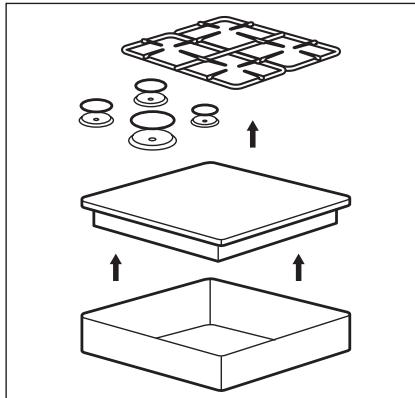

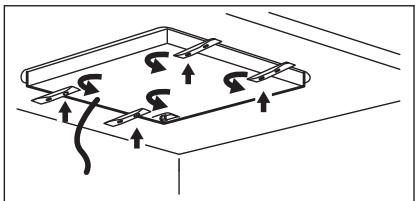

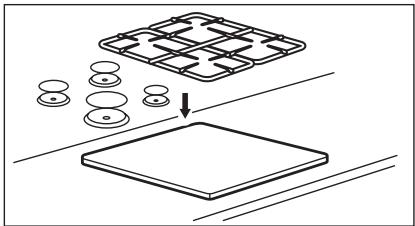

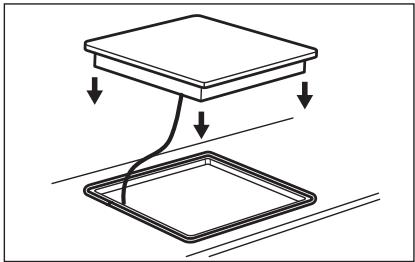

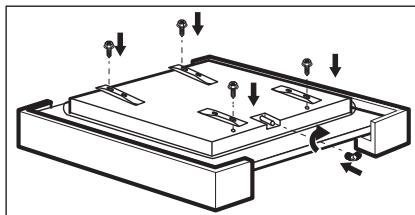

3.7 Assemblage

1.

2.
3.

4.

5.

6.

7.

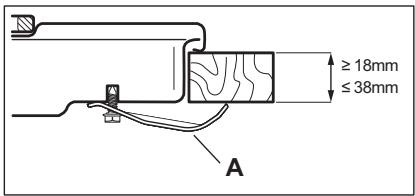

A) équres fournies

8.

ATTENTION!

Installez l'appareil uniquement sur un plan de travail à surface plane.

3.8 Possibilities d'insertion

Le panneau installé sous la table de cuisson doit être facile à retarder et facilement accessible au cas où une intervention technique serait nécessaire.

Élement de cuisine avec une porte

A. Panneau amovable
B. Espace pour les branchements

Élement de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

4. DESCRIPTION DE L'APPAREIL

4.1 Description de la table de cuisson

1 Brûleur rapide
Zone de cuisson électrique
3 Brûleur semi-rapide
4 Brûleur auxiliaire
5 Voyant de mise sous tension
6 Manettes de commande

4.2 Manette de commande

Symbole	Description
●	pas d'alimentation en gaz / posi-tion Arrêt

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Symbole	Description
	position d'allumage / alimentation en gaz maximale
	alimentation en gaz minimale

4.3 Niveau de cuissonpour la zone de cuisson electrique

Symboles	Fonction
0	L'appareil est étant
1 - 6	Niveau de cuisson

Utilisez la chaleur résiduelle pour réduire la consommation d'énergie. Désactive la zone de cuisson environ 5 à 10 minutes avant la fin de la cuisson.

Tournez la manette de la zone de cuisson souhaïée sur le niveau de cuisson requis. Pour terminer le processus de cuisson, tournez la manette de commande sur la position Arrêt.

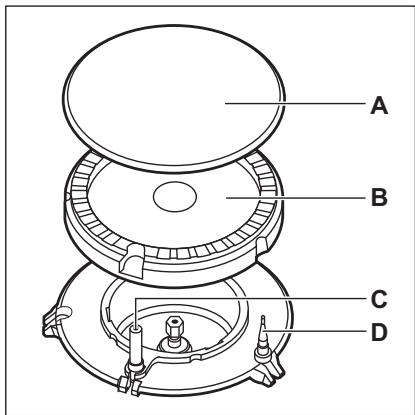

5.1 Vue d'ensemble des brûleurs

A. Chapeau du brûleur
B. Couronne du brûleur
C. Bougie d'allumage
D. Thermocouple

5.2 Allumage du brûleur

i

Allumez toujours le brûleur avant deposer un réseau dessus.

AVERTISSEMENT!

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enforcez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximal (△)
2. Maintenez la manette enfoncée pendant 10 secondes environ. Cela permet au thermocouple deCHAuffer. Sinon, l'alimentation en gaz est interrompue.
3. Une fois que la flamme brûle régulierement, réglez son débit.

i

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

AVERTISSEMENT!

Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION!

En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électricité : pour cela, approchez une flâme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enoncezla. Maintenez la manette de commande enoncee pendant environ 10 secondes pour permettre au thermocouple de chauffer.

i

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

i

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

i

La table de cuisson est fournie avec les valves de distribution progressive. Elles rendent le réglage de la flamme plus précis.

5.3 Arrêt du brûleur

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT!

Abaisssez ou coupez toujours la flamme avant de retirer les reçipients du brûleur.

5.4 Avant la première utilisation

Placez un récipient contenant de l'eau sur chaque zone de cisson électrique, réglez sur la position maximale et laissez la table de cisson fonctionner pendant 10 minutes. Cela permet d'éliminer tout résidu de l'appareil. Faites ensuite fonctionner la table de cisson sur la position minimale pendant 20 minutes. Pendant cette période, il se peut qu'une odeur et de la fumée se dégagent. C'est normal. Assurez-vous que la ventilation est suffisante.

Pour utiliser correctement la zone de cuisson électrique, reportez-vous au schéma cédssous.

5.5 Exemples de cuissons avec la zone de cuisson électrique

Niveau de cuisson :	Utilisation :
1	Maintenir au chaud
2	Faire mijoter doucement
3	Faire mijoter
4	Faire frire / gratiner
5	Faire bouillir
6	Faire bouillir / Saisir / Faire frire

6. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Récipients de cuisson

Électrique :

Pour éviter la surchauffe et améliorer les performances des zones, le recipient doit être aussi écais et plat que possible.
Assurez-vous que le dessous des récipients est propre et sec avant de le placer sur la surface de la table de cuisson.

ATTENTION!

N'utilise pas de plats en fonte, en argile ou en grès, d'accessoires pour griller ni de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

AVERTISSEMENT!

Ne placez pas la meme poele sur deux bruleurs.

AVERTISSEMENT!

Ne placez pas de recipients instables ou déformés sur le brûleur, afin d'éviter les débordements et les blessures.

ATTENTION!

Assurez-vous que le fond des recipients ne se trouve pas trop pres de la manette de commande, sinon la flamme fait chauffer la manette.

ATTENTION!

Assurez-vous que les poignées des récipients ne dépassent pas du bord avant de la table de cuisson.

ATTENTION!

Assurez-vous que les recipients de cuisson sont bien centrés sur le brûleur, afin de garantir leur stabilité et de réduire la consommation de gaz.

6.2 Diamétres des recipients

Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur	Diamètre du récipient (mm)
Rapide	240 - 260
Semi-rapide	180 - 220
Auxiliaire	100 - 160

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un réseau dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un nettoyant spécialément adapté à la surface de la table de cuisson.

Inox

Pour les rebords en inox de la table de cuisson, utilisez un nettoyant spécial acier inoxydable.
- Le rebord en inox de la plaque peut subir une décoloration en raison de la haute température.
- Lavez les éléments en inox à l'eau, puis séchez-les à l'aide d'un chiffon doux.
Pour retirer les résidus d'aliments et de graisses brûlés ou les taches tenaces, versez une petite quantité de détergent doux dessus et laissez-le agir pendant quelques minutes avant de nettoyer.

Pour protégé les surfaces en acier, utilisez des produits nettoyants spécifiquement concus pour le nettoyage de l'acier inoxydable.
- N'utilise pas de produits nettoyants contenant des produits chimiques corrosifs comme le chlorure. Ne nettoyez pas la surface avec des produits désinfectants, des agents détachants ou anti-rouille, ou des produits de nettoyage par immersion.

Les supports de casserole ne sont pas adaptés au lavage dans un lave-vaissselle. Ils doivent être lavés à la main.

1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson.

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention

lorsque vous les essuyez, car le revêtement en émail peut désenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pât nettoyante.

1. Àprous avoir lavé les supports de casserole, veiliez à les remettre correctement en place.
2. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.

7.3 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les alimentents contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections deGRAISSSE, decolorations métalliquesluisantes. Nettoyez la table de cuisson àl'aide d'un chiffon humide et d'un détergent non abrasif. Avec le nettoyage,sechez la table de cuisson à l'aide d'un chiffon doux.

• Nettoyez les éléments en émail, les chapeaux et les couronnées avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

7.4 Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenu grâce à une bougie d'allumage en ceramique dotée d'une électrode en métal. Veillez à maintainir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnés des brûleurs ne sont pas obstrués.

7.5 Nettoyage de la plaque électrique

1. Utilisez la poudre de nettoyage ou le chiffon de nettoyage.
2. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un peu de détergent.
3. Faites chauffer la plaque à basse température et laissez sécher.
4. Pour conserver le bon etat des plaques chauffantes, frotte-les regulierement avec de I'huile pour machine a coudre. Eliminez le surplus d'huile a l'aide de papier absorbant.

7.6 Entretien periodique

Contactez périodiquement votre service après-vente pour contrôler l'etat du tuyau d'arrivée de gaz et du régulateur de pression si vous installation en est équipée.

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 En cas d'anomalie de fonctionnement

Problème	Cause probable	Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas con-nectée à une source d'alimentation électrique ou le branchement est in-correct.	Vérifiez que la table de cuisson est correctement branchée à une sour-ce d'alimentation électrique.
	Le fusible a disjoncté.	Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, fai-tes appel à un électricien qualifié.
	Le chapeau et la couronne du brû-leur sont mal positionnés.	Placez correctement le chapeau et la couronne du brû-leur.
La flâme s'éteint immédiatement après l'allumage.	Le thermocouple n'est pas suffis-am-ment chauffé.	Maintenez la manette enforcée pendant 10 secondes maximum une fois la flâme allumée.
L'anneau de flamme est irrégulier.	La couronne du brû-leur est encras-sée par des résidus alimentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le

déplacement du technicien du service après-venture ou du vendeur pourra être facturé, même en cours de garantie. Les instructions relatives au service après-venture et aux conditions de garantie figurent dans le livre de garantie.

8.3 Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

9. CARACTERISTIQUES TECHNIQUES

9.1 Dimensions de la table de cuisson

Largeur	580 mm
Profondeur	500 mm

9.2 Diamètres des vis de réglage

BRULEUR	Ø VIS DE RÉGLAGE 1/100 mm
Rapide	42
Semi-rapide	32
Auxiliaire	28

9.3 Autres caractéristiques techniques

PUISSANCE TOTALE :	Gaz d'origine :	G20/G25 (2E+) 20/25 mbar = 6,0 kW
	Gaz de remplacement :	G30 (3+) 28-30 mbar = 422 g/hG31 (3+) 37 mbar = 414 g/hG130 (1c) 8 mbar = 6,0 kW
	Zones électriques :	1,0 kW
Alimentation électrique :	220-240 V ~ 50-60 Hz
Catégorie de l'appareil :	III1c2E+3+
Raccordement au gaz :	G 1/2"
Classe de l'appareil :	3

9.4 Brûleurs à gaz pour GAZ NATUREL G20/G25 20/25 mbar

BRULEUR	PUISSANCE NOR-MALE kW	PUISSANCE MINIMA-LE kW	CARACTERISTIQUE DE L'INJECTEUR
Rapide	3,0	0,75	119
Semi-rapide	2,0	0,45	96
Auxiliaire	1,0	0,33	70

9.5 Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRULEUR	PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	CARACTÉ-RISTIQUE DE L'INJECTEUR	DéBIT DE GAZ NOMINAL g/h
				G30 28-30 mbar	G31 37 mbar
Rapide	2,8	0,75	86	204	200
Semi-rapide	2,0	0,45	71	145	143
Auxiliaire	1,0	0,33	50	73	71

9.6 Brûleurs à gaz pour GAZ DE VILLE G130 8 mbar

BRULEUR	PUISSANCE NOR-MALE kW	PUISSANCE MINIMA-LE kW	CARACTERISTIQUE DE L'INJECTEUR
Rapide	3,0	0,75	240
Semi-rapide	2,0	0,45	195
Auxiliaire	1,0	0,33	127

Le kit d'installation peut être commandé auprès du service après-vente agrée.

9.7 Caracteristiques techniques des zones de cuisson electriques

Zone de cuisson	Puisance nominale (niveau de cuisson max.) [W]	Diamètre de la zone de cuisson [mm]
Arrière gauche	1000	145

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas le diamètre de la zone de cuisson.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations sur le produit conformément aux réglementations d'écoconception de l'UE

Identification du modele		EGL62821OB, EGL62821OT, EGL62821OW
Type de table de cuisson		Table de cuisson encas-trable
Nombre de zones de cuisson électriques		1
Technologie de chauffage par zone de cuisson électrique		Plaque chauffante
Diamètre des zones de cuisson électriques circulaires (Ø)	Arrière gauche	14,5 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Arrière gauche	199,9 Wh/kg
Nombre de brûleurs à gaz		3
Efficacité energétique par brûleur à gaz (EE gas burner)	Arrière droit - semi-rapide	59.4%
	Avant gauche - Rapide	62.2%
	Avant droit - Auxiliaire	non applicable
Efficacité energétique pour la table de cuisson gaz (EE gas hob)		60.8%
Consommation d'énergie de la table de cuis-son (EC electric hob)		199,9 Wh/kg

EN 30-2-1: Appareils de cuisson domestiques à gaz - Partie 2-1: Utilisation rationnelle de l'énergie - Généralités

IEC/EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson : méthodes de mesure des performances

10.2 Économie d'énergie

Vou puezé economiser de l'énergie pendant la cuisson quotidienne si vous suive les conseils ci-dessous.

• Lorsque vous faites chauffer de l'eau, n'utilise que la quantité dont vous avez besoin.
• Dans la mesure du possible, placez toujours les couvercles sur les recipients de cuisson.

Zones de cuisson électriques :

• Posez les recipients sur la zone de cuisson avant de l'activer.
  Le fond du écipient doit avoir le même diamètre que la zone de cuisson.
• Placez les petits récipients sur les zones de cuisson les plus petites.
• Placez les recipients directement au centre de la zone de cuisson.

Utilisez la chaleur résiduelle pour garder les alimentes au chaud ou pour les faire fondre.

Brûleurs de gaz :

• Avant l'utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement mis en place.
• Le fond du écipient doit avoir le diamètre correct pour la taille du brûleur.
• Placez le écipient directement sur le brûleur et au centre de celui-ci.
  Lorsque le liquide commence a bouillir, baissez la flamme de maniere a ce qu'il mischief a peine.
• Dans la mesure du possible, utilisez un autocueilr. Veuillez vous reporter à son manuel d'utilisation.

10.3 Informations produits pour la consommation d'énergie et le temps maximum requis pour atteindre le mode BASSE consommation applicable

Consummation d'énergie pondérée en mode « arrêt »

0.3 W

Temps maximum requis pour que l'équipement attigne automatiquement le mode BASSE puissance applicable

2 min

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les materiaux portant le symbole .Déposez les emballages dans les
conteneurs prévus à cet effet.Contribuez à la
protection de l'environnement et à votre
sécurité,recyclez vos produits électriques et
electroniques.Nejetez pas les apparéils
portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans voiture centre local de recyclage ou contactez vos services municipaux.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

FR Concerne la France uniquement :

FR

Cet apparéil, ses accessoires et cordons se recyclent

Points de collecte sur www.quefaideresmedesche.fr Privilegiae la réparation ou le don de cette appellé

.

…………

…………

…………

…………

…

…………

··

…………

…

.

.

…………

…………

…………

…………

…

…………

··

…………

…

.

electrolux.com
