MODE D'EMPLOI BeoLab 3500 BANG & OLUFSEN
ATTENTION: Afin de réduire tout risque de chic électrique, ne pas-retirer le couvercle (ou le panneau arrrière).
Aucune piece interne à entretenir par l'utilisateur. Confiez la maintenance à du personnel de maintenance qualifié.
AVERTISSEMENT : Afin de réduire le risque d'incendie ou d'électrocution, n'exposez pas cet apparéil à la pluie ou à l'humidité. Ne pas exposer cet équipement à l'écoulement de liquides et aux éclaboussures et s'assurer qu'aucun object rempli de liquide, comme par exemple un vase, n'est place sur l'équipement.
Afin de débrancher complètement cet équipement du secteur, débranchez le cordon d'alimentation de la prise secteur. L'appareil débranché restera prét à l'emploi.
Le symbole représentant un éclair terminé par une flèche dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée, à l'intérieur du produit, dont la puissance est suffisante pour poser un risque d'électrocution.
Le symbole représentant un point d'exclamation dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans la documentation jointe au produit.
Présentation de la BeoLab 3500, 4
Ce chapitre propose une vue d'ensemble de la manière d'utiliser les sources du système audio ou video dans votre piece principale et de les écouter dans la BeoLab 3500 dans une autre piece.
Commandes sur l'appareil, 6
Savoir comment activer la fonction d'activation programmée (Timer Play) et écouter une source en cours de lecture sur le système de la piece principale.
Utiliser une télécommande Beo4, 8
Savoir comment utiliser la télécommande Beo4 pour acceder, dans une piece linkée, aux sources de la pierce principale, effectuer des réglages du son et programmer un réveil.
Informations de I'afficheur, 14
En savoir plus sur les informations affichées et savoir comment effectuer des réglages de l'afficheur. Ce chapitre propose également une vue d'ensemble des types d'informations indiquées dans l'afficheur de la BeoLab 3500.
Comment installer la BeoLab 3500, 16
Informations sur l'installation, connexions et préparation de la BeoLab 3500. De plus, vous y trouvez également les instructions de nettoyage.
La BeoLab 3500 donne à votre système Bang & Olufsen principal une dimension supplémentaire. Vous pouvez activer n'importequelle source de votre choix sur le système audio ou video dans votre piece principale et l'écouter, par l'intérimédiaire de votre installation BeoLink, dans lapiece compteantonneveBeoLab 3500.
Il est possible de faire fonctionner la BeoLab 3500 aussi bien localement qu'à l'aide de la télécommande Beo4. La Beo4 vous permit cependant de profiter pleinement de votre système linké.
A l'aide de la Beo4, vous pouvez commander les fonctions de lecture du système dans votre piece principale et faire en sorte que la BeoLab 3500 vous réveille le matin.
Commandes sur l'appareil ...
- Allumer la radio du système dans toute piece principale ou écouter une source en cours de lecture.
- Intégrer la BeoLab 3500 à une activation programmée (Timer Play) effectue sur le système dans votre piece principale. L'activation programmée allume votre système à un moment précis sur une source donnée et est effectue sur le système dans votre piece principale.
Utilisation de la Beo4 ...
- Allumer n'importe qu'elle source de votrechoix surle systemedansvantre piece principale par l'intermediairede laBeoLab3500.
Commander toutes les fonctions quotidiennes de la source en cours de lecture par l'intermédiaire de la BeoLab 3500. - Ajuster le son dans la BeoLab 3500.
-Programmer un réveil sur votre BeoLab 3500.

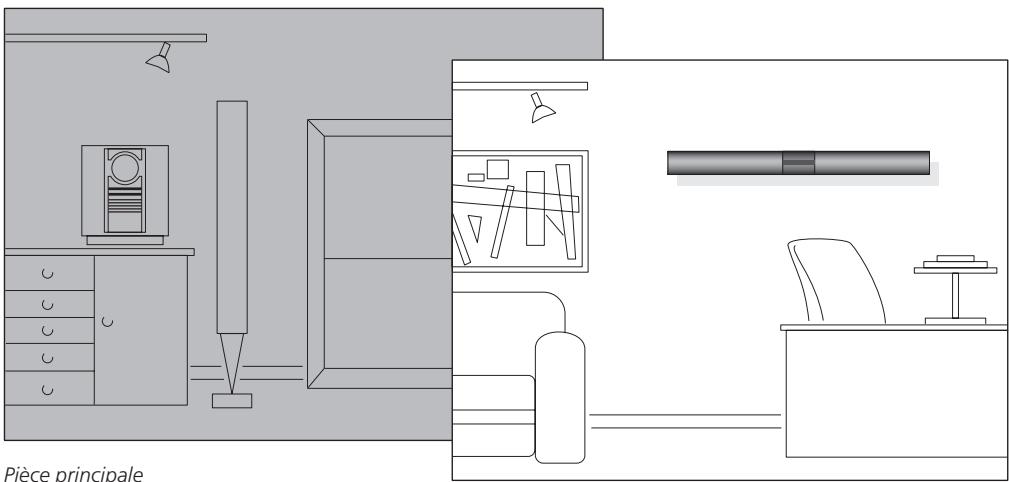

Piece linkée
La pièce principale est la pièce dans laquelle vous avez place le système audio et/ou video - complet avec leurs différentes sources (le système principal).
La piece linkée est celle dans laquelle vous avez installé la BeoLab 3500. A partir de cette piece, vous estes capable de commander et d'ecouter les sources du système principal.

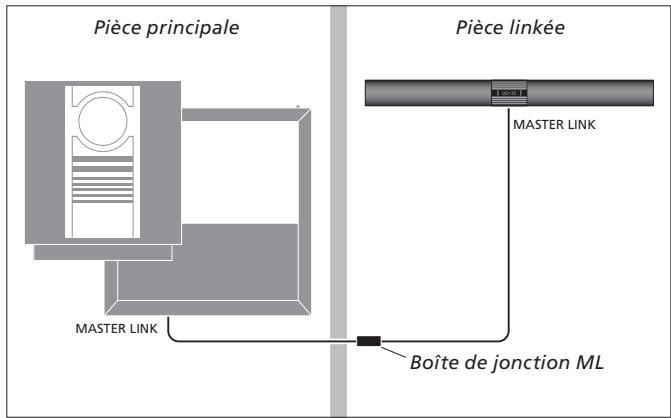

Il existe deux systèmes de distribution BeoLink différents :

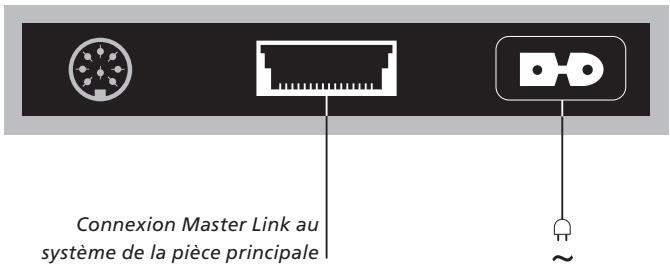

- Un système Master Link (ML) cable.

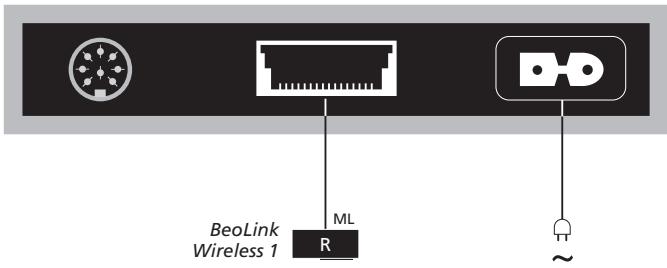

- Un système sans fil basé sur le BeoLink Wireless 1.
La BeoLab 3500 peut être utilisé dans les deux systèmes.
Pour plus d'informations sur l'installation, priere de vous reporter à « Installation de la BeoLab 3500 » (p. 16 à 22) dans ce Manuel.
Remarque : Meme si la BeoLab 3500 comporte une prise Power Link,elle ne peut etre utilisée en tantqu'enceinte Power Link ordinaire dans un systeme audio ou video !
Vous pouvez utiliser les commandes sur l'appareil pour exclure ou inclure la BeoLab 3500 dans une activation programmée sur le système audio ou video dans votre piece principale.
Vou pouve également écouter une source en cours de lecture sur le système de la pierce principale.
La fonction activation programmée (Timer Play) n'est pas disponible dans tous les systèmes Bang & Olufsen. Prière de vous reporter au Manuel de votre système principal.
L'afficheur et le panneau de commandes sur la BeoLab 3500. Si la BeoLab 3500 fait partie d'une fonction activation programmée, cela est indiqué par une petite lumière rouge dans la touche TIMER à gauche de l'afficheur.
Ecouter et supprimer le son
La touche marquee MUTE · yours
permét d'écouter une source en
cours de lecture dans vosystème principal.
Quand vous allumez la BeoLab 3500 de cette manière, vous n'obtenez le son que dans la BeoLab 3500 - les enceintes du système principal ne sont pas activées.
Si aucune source n'est en cours de lecture quand vous activez MUTE la BeoLab 3500 allume la radio de votre système principal.
- Appuyez à nouveau brievement sur MUTE • et la BeoLab 3500 s'éteint (un indicateur de veille rouge apparait dans l'afficheur). En maintainant votre doigt sur la touche pendant deux secondes, la BeoLab 3500 et le système principal s'éteignent simultanément.
Commande Timer Play
Si vous avezprogramme le systeme principal pour qu'il commence la lecture automatique (Timer Play),il est egalament possible d'inclure la BeoLab 3500.Vous pouvez activer ou-dessactiver la fonction Timer Play sur le panneau de commande.
Appuyez sur la touche TIMER pour voir le réglage actuel du Timer de la BeoLab 3500 dans l'afficheur.
Pendant que le réglage actuel est affché, appuyez à nouveau sur la touche TIMER pour changer la fonction de TIMER (activation programmée) en NO TIMER (pas d'activation programmée), ou vice versa.
Commande à distance de la fonction Timer Play
Lorsque la BeoLab 3500 est en veille, vous pouvez utiliser la Beo4 pour exclure ou inclure la BeoLab 3500 dans une activation programme.
Appuyez sur LIST jusqu'à ce que l'afficheur indique SHIFT.
Appuyez sur 0 pour changereentre TIMER ON et NO TIMER.
Pour afficher SHIFT, vous devez d'abord l'ajouter à la liste des fonctions de la Beo4. Prière de vous reporter à « Personneliser votre Beo4 » dans le Manuel de la Beo4.
Informations dans l'afficheur de la BeoLab 3500
TIMER ON
L'afficheur indique que la BeoLab 3500 est incluse dans une activation programmée.
NO TIMER
L'afficheur indique que la BeoLab 3500 est exclue d'une activation programmée, c'est-à-dire qu'elle ne demarrera pas automatiquement selon la programmation de votre système principal.
La télécommande Beo4 vous permet d'allumer la source que vous souhaitez écouter à partir de votre système audio ou video dans la piece principale et de commander les fonctions de cette source comme si vous faisiez fonctionner votre système principal directement.
Avec la Beo4, vous pouvez programmermer un réveil séparé sur la BeoLab 3500 et ajuster les réglages du son de l'enceinte linkée.
Les fonctions mentionnées dans ces pages ne sont disponibles via la BeoLab 3500 que si la source en question est présente dans toute système Bang & Olufsen et permet cette fonction.
Pour allumer une source Audio ...
Appuyez sur RADIO pour écouter un programme de radio.
Appuyez sur CD pour écouter un CD.
Appuyez sur AMEM (ATAPE) pour écouter un enregistrement audio.
Pour allumer une source Video ...
Appuyez sur TV pour écouter la télévision.
Appuyez sur DTV (SAT) pour écouter la télévision numérique.
Appuyez sur VMEM (VTAPE) pour écouter un enregistrement video.
Appuyez sur DVD pour écouter un DVD.
Pour allumer des sources supplémentaires ...
Appuyez sur LIST pour afficher des sources supplémentaires, telles que N.MUSIC (musique méorisée dans un PC), puis appuyez sur GO pour allumer une source.
La télécommande Beo4 est disponible en option chez votre revendeur Bang & Olufsen.
Exemples de fonctions des sources ...
- Appuyez sur les touches numériques pour entrer le numéro du programme, de la piste ou du disque que vous souhaitez écouter.
- Appuyez sur ou pour parcourir les programmes, enregistements ou pistes.
- Appuyez sur « ou » pour effectuer une recherche sur un CD dans un lecteur CD simple ou parcourir les CD dans un lecteur CD multiple.
- Appuyez sur la touche jaune pour effectuer une recherche en avant sur un CD dans un lecteur CD multiple.
- Appuyez sur la touche verte pour effectuer une recherche en arrête sur un CD dans un lecteur CD multiple.
- Appuyez sur STOP pourmettre sur pause. Appuyez une deuxieme fois pour arreter complètement la lecture.
- Appuyez sur GO pour reprendre la lecture.
- Appuyez sur • pour éteindre l'enceinte linkée. Appuyez et maintenez la touche enforcée pour éteindre également votre système Bang & Olufsen.
Prière de vous reporter au Manuel fourni avec votre système principal pour plus d'informations sur les fonctions des sources.
Fonctions supplémentaires avec la Beo4 ...
Suppression du son ... Appuyer au milieu du bouton volume pendant que la BeoLab 3500 est en veille équivaut à appuyer sur MUTE • directement sur la BeoLab 3500 (voir p. 13).
Lecture ... Pour démarrer la lecture sur un deuxième magnétoscope ou lecteur DVD dans votre système principal, appuyez sur LIST pour afficher DVD2* (V.TAPE2) puis sur GO.
La BeoLab 3500 et le système principal dans une meme piece ...
Lorsque la BeoLab 3500 est installée dans la même piece que le système principal et que vous appuyez sur une touche de source, comme par exemple RADIO, CD ou TV, le son est produit par l'intermédiaire des enceintes du système principal.
Cependant, si vous souhaitez que le son soit produit par l'intermédiaire de la BeoLab 3500, appuyez sur LIST pour afficher LINK* puis sur une touche de source, comme par exemple RADIO, CD ou TV.
La BeoLab 3500 doit être régée sur l'Option 4 comme cela est expliqué dans « Prêt à l'emploi ...», (p. 22).
*REMARQUE! Pour afficher ces fonctions, vous doivent d'abord les ajouter à la liste des fonctions de la Beo4. Prière de vous reporter au chapitre « Personneliser votre Beo4 » dans le Manuel de la Beo4.
La télécommande Beo4 vous permet de regler le son délivré par la BeoLab 3500.
Tous les niveaux sonores sont remis à leurs valeurs d'origine quand vous éteignez la BeoLab 3500 – à moins que vous ne les mémorisiez de façon permanente.
Tous les niveaux sonores actuels, y compris le volume, sont mémorisés simultanément.
Le son de la BeoLab 3500 se règle indépendamment de votre système audio ou video principal.
Pour ajuster le volume ou supprimer le son ...
Appuyez sur ou pour augmenter ou baisser le volume.
Appuyez au milieu de la touche pour supprimer le son et appuyez sur ou pour restaurer le son.
Pourajusterla balancede l'enceinte...
Appuyez sur LIST à plusieurs reprises jusqu'à ce que l'afficheur indique SPEAKER*.
Appuyez sur « ou » pour ajuster la balance gauche ou droite.
Pour ajuster les basses, les aigués ou l'intensité ...
Appuyez sur LIST à plusieurs reprises jusqu'à ce que l'afficheur indique A. SETUP (ou V. SETUP pour une source video).
Appuyez sur GO afin de pouvoir ajuster les réglages.
Appuyez sur LIST à plusieurs reprises jusqu'à ce que l'afficheur indique BASS, TREBLE ou LOUDNESS*.
Appuyez sur ou pour ajuster le réglage.
Appuyez sur GO pour mémoriser le réglage.
Pour mémoriser des réglages sonores de façon permanente en préréglant un nouveau niveau sonore de démarrage ...
Appuyez sur LIST à plusieurs reprises jusqu'à ce que l'afficheur indique S.STORE*.
Appuyez sur GO pour mémoriser les réglages de façon permanente.
*REMARQUE! Pour afficher ces fonctions, vous doivent d'abord les ajouter à la liste des fonctions de la Beo4. Prière de vous reporter au chapitre « Personneliser votre Beo4 » dans le Manuel de la Beo4.
Informations de l'afficheur
VOL 36
Le volume actuel. Le volume peut etre ajusté par pas de deux dans une plaque de 00 à 72.
BALANCE
Le réglage de balance actuel - dans ce cas, neutre. La balance peut être ajustée dans une plage de 7 de chaque côté.
BASS0
Le niveau des basses actuel - dans ce cas, neutre. Les basses peuvent etre ajustees dans une plage de -7à +7
TREBLE 0
Le niveau des aiguès actuel - dans ce cas, neutre. Les aiguès peuvent être ajustées dans une plage de -7 à +7.
LOUDNESS
L'afficheur indique le réglage d'intensité actuel - « LOUDNESS » reste affché en continu pour indiquer « on » (marche), et « LOUDNESS » et « OFF » clignotent pour indiquer « off » (arrêt).
Un réveil est à déclenchement unique et est suppriméès qu'il a fonctionné. Vous pouvez également supprimer un réveil vous-même.
Choisissez l'heure et une source spécifique, comme par exemple un CD, pour votre réveil. Sauf indication contraire de votre part, le réveil démarre sur la station de radio écoute en dernier.
Afin de vous faire réveiller par la BeoLab 3500 tous les matins, réglez une activation programmee (Timer Play) de votre système audio ou video principal. Pour plus d'informations, prière de vous reporter au Manuel fourni avec votre système principal et à la page 7 de ce Manuel.
Pour programmer un réveil ...
Appuyez sur MENU sur la Beo4.
Appuyez sur la touche de la source que vous souhaitez utiliser, comme par exemple RADIO ou CD. Si vous désisesz CD comme source, assurez-vous qu'un CD est chargé dans le système audio.
Si nécessaire, utilisez les touches numériques pour entrer un numero de programme et appuyez sur GO.
A l'aide des touches numériques, entrez l'heure de réveil.
Si vous changez d'avis, appuyez sur EXIT pour annuler le réveil. Autre possibilité ...
... appuyez sur GO pour memoriser le réveil.
Après avoir reglé un réveil, lorsqu
vous commencez à régler un
nouveau réveil, la BeoLab 3500
propose automatiquement dans
l'afficheur l'hour que vous avez
entree pour le dernier réveil.
Pour supprimer un réveil ...
Appuyez sur MENU pour visualiser votre réveil.
Appuyez sur STOP pour supprimer le réveil.
Appuyez sur GO pour confirmer.
Informations de l'afficheur
ON-:---
La BeoLab 3500 est prete à vous laisser entrez l'heure de votre réveil.
STORED
Vouvasiezdorsmaismemorisedelayprogrammation de réveil.
DELETED
Vouvasiezdorsmais supprimélaprogrammation de réveil.
ILLEGAL
L'heure entrée n'est pas correcte, il suffit d'entrez une autre heures.
Quelques mots sur le réveil et l'activation programmée
Un réveil programme sur la BeoLab 3500 peut annuler une activation programmesse effectuee sur votre système de piece principale.
Par exemple: Si vous activation programme est régée pour commencer à sept heures du matin et que vous reglez un rêveil pour neuf heures du matin, votre activation programmée est annulée.
Cependant, si vous reglez votre réveil pour commencer à cinq heures du matin et que votre activation programmée est régée pour commencer à sept heures, les deux programmations seront exécutées.
L'afficheur rouge de la
BeoLab 3500 s'ajuste
automatiquement par rapport à la lumière ambiente. Cela permet de dire facilement l'afficheur dans toutes les conditions d'éclairage.
L'afficheur peut etre regle pour vousdonner des informations permanentes sur la source que vous etes en train d'ecouter.De plus,si le systeme principal comporte une fonction horloge, laBeoLab 3500 peut etre reglee pour indiquer l'heure.
Réglages de l'afficheur
NO CLOCK
Aucune indication de temps dans
l'afficheur - en veille, l'afficheur ne
montre que la lumière rouge de
veille. Lorsque la BeoLab 3500 est
en cours d'utilisation, l'afficheur
indique la source actuelle.
Sélectionnez cette option si votre
systeme principal ne permet pas
l'utilisation de la fonction horloge.
CLOCK 1
En veille, l'afficheur montre l'heure et levoyant rouge de veille. Lorsque la BeoLab 3500 est en cours d'utilisation, l'afficheur indique la source actuelle.
CLOCK 2
En veille, l'afficheur montre l'heure et levoyant rouge de veille. L'indication du temps reste affichée lorsque la BeoLab 3500 est en cours d'utilisation mais a chaque fois que vous indiquez des commandes à la BeoLab 3500 (soit sur l'appareil soit par l'intémediaire de la télécommande), l'afficheur indique brièvement l'etat du fonctionnement. Ce réglage est le réglage d'usine.
Pour sélectionner le réglage de l'affichage ...
Tout en appuyant sur la touche TIMER, appuyez brievement sur la touche MUTE. L'afficheur montre d'abord l'indication du réglage actuel.
Appuyez à nouveau sur MUTE et l'indication dans l'afficheur change.
Continuez a appuyer sur MUTE de cette maniere jusqu'à ce que l'indication du réglage souhaite s'affiche.
Relâchéz les deux touches.
Si vous sélectionnez soit CLOCK 1 soit CLOCK 2 dans une installation Wireless 1, réglez ensuite l'heure dans le système principal - afin de forcer une mise à jour de l'affichage de l'horloge.
Affichages d'etat supplémentaires
A.MEM 1
Vous ecoutez la piste numero 1 de voitre magnétophone.
A.MEM<>
Les deux flèches pointant vers la gauche et la droite (< >) indiquent que la source a été arrêtée. Elles apparaisent également avec V.MEM et CD.
A.MEM<<
La double flèche pointant vers la gauche (<<) indique que l'enregistrement est en train d'être rembobiné. Elles apparaissent également avec V.MEM et CD.
A.MEM>>
La double flèche pointant vers la droite ( >> ) indique que l'enregistrement est en avance rapide. Elles apparaissent également avec V.MEM et CD.
CD 12
Vousexcoutezapiste numéro12 sur un CD dans un lecteur CD simple.
CD3 4
Voué ecoutez la piste numero 4 du CD numero 3 dans un lecteur CD multiple.
DTV 12
Vouécoutezvoitréprogrammedetélévisionnumériquenummer12.
DVD 1
Vousecoutezlechapitre numero1 d'unDVD.
DVD2 1
Vouéçoutez le chapitre numéro 1 du DVD2.
LOAD
S'il n'y a pas de disque dans votre lecteur CD ou DVD, votre enregistreur audio ou video quand vous appuyez sur la touche de source, l'afficheur vous rappelle, en faisant clignoter LOAD trois fois, de charger un disque.
N.MUSIC
Vous écoutez N.MUSIC - le terme Bang & Olufsen dédié à la musique mémorisée sur un PC - sur le BeoLink PC2/BeoPort.
N.RADIO
Vous écoutez N.RADIO - le terme Bang & Olufsen dédié aux programmes de radio sur Internet - sur le BeoLink PC2/BeoPort.
RADIO 3
Vouécoutezvoitréprogrammederadio numero3.
RECORD
RECORD clignote trois fois dans l'afficheur pour vous informer qu'un enregistrement est en cours. Afin de ne pas abirmer I'enregistrement, le système change automatiquement pour la source en cours d'enregistrement et vous l'ecoutez sur I'enceinte linkée.
TV3
Vouécoutezvoitréprogrammedetélévisionnummer3.
V.MEM 1
Vous ecoutez votre enregistrement numero 1 sur votre magnétoscope.
Les pages suivantes expliquent comment installer la BeoLab 3500 dans un système cable Master Link ou un système sans fil Master Link.
Nous vous recommendons de procéder comme suit :
- Debranchez l'ensemble du système de l'alimentation secteur.
- Acheminez un cable Master Link à partir du système principal vers la piece linkée (ou installez le BeoLink Wireless 1 en suivant l'explication dans le Manuel fourni avec le Wireless 1).
- Connectez la BeoLab 3500 selon l'explication figurant sous « Connexions des câbles » (p. 20-21).
- Connectez à nouveau l'ensemble du système au secteur et réglez la BeoLab 3500 sur l'options correcte. Cela est expliqué dans « Prêt à l'emploi... » (p. 22).
La BeoLab 3500 doit impératifement être placée à l'horizontal sur le mur ou fixée au support de table en option. Branchez les cables avant de fixer la BeoLab 3500 au support mural ou de table.
Avertissements
Assurez-vous que la BeoLab 3500 est placée et connectée conformément aux instructions dans ce Manuel. Pour éviter toute blessure, utiliser uniquement un pied ou un support mural/agréé Bang & Olufsen !
La mise hors tension complète de la BeoLab 3500 n'est possible qu'en la débranchant de la prise secteur.
- Ne pas tenter d'ouvrir la BeoLab 3500. Confiez de telles opérations à du personnel de maintenance qualifié!
La BeoLab 3500 est concise uniquely pour une utilisation à l'intérieur, dans un environnement domestique sec, et dans une plage de températures de 10 à 40^ (50 à 105^ ).
- Ne pas placer la BeoLab 3500 exposée directement au soleil ou à la lumière artificielle (par ex. un spot) ou à proximé d'objets générant du bruit électrique (par ex. des variateurs), car cela pourrait réduire la sensibilité du récepteur de la télécommande.
Pour la qualite sonore optimale, ne pas placer la BeoLab 3500 enfermee par ex. dans une bibliothèque peu profonde. Laisser au minimum 20 cm (8") d'espace autour et ne placer aucun object directement devant la BeoLab 3500.
Support mural : Un support mural permettant de fixer la BeoLab 3500 sur un mur fait partie du package. Nous vous commandons de placer la BeoLab 3500 à une hauteur convenable au-dessus du sol afin de faciliter l'utilisation des commandes sur l'appareil et celle de l'affichage de l'état.
Afin de permettre I'emplacement a differentes hauteurs, la BeoLab 3500 peut etre inclinee pour diriger le son vers Your position d'ecoute (si, par exemple, la BeoLab 3500 est installee en position haute, inclinezla vers le bas).
Les pages 18 et 19 expliquent comment installer la BeoLab 3500 sur un mur.
Support de table : En tant qu'alternative au support mural, vous pouvez utiliser le support en option qui rend l'emplacement de la BeoLab 3500 encore plus flexible.
Afin de permettre l'emplacement a differentes hauteurs, le support est equipope de deux yeux de trous. En utilisant le jeu de trous inférieur, la BeoLab 3500 est inclinee vers le haut et inversement.
La page 19 explique comment installer la BeoLab 3500 sur le support de table.

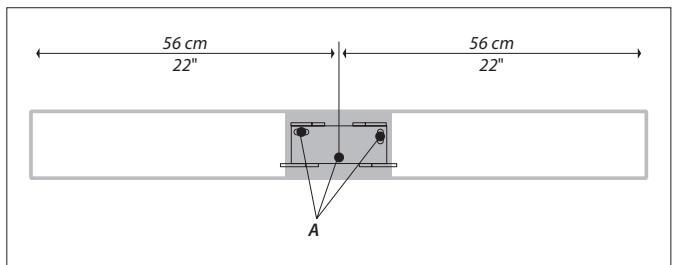

Pour fixer la BeoLab 3500 sur un mur solide :
- Marquez et percez des trou s dans le mur en utilisant le support comme gabarit.
Fixez le support au mur. Utilisez laonne taillé et le bon type de vis et de chevilles, en tenant compte de la construction et de l'etat du mur. Utilisez trois vis et chevilles correspondantes supportive chacune une charge nominale minimale de 13kg . Mettez le support de niveau avant deserrer les vis (A). - Detached la protection en plastique gris (B) du support mural et connectez les câbles.
- Accrochez la BeoLab 3500 sur le support en insérant les deux chevilles en plastique dans les trous situés sur le bord supérieur du support mural.
Fixez la BeoLab 3500 au support à l'aide des deux vis (C), et rattachez la protection en plastique gris (B).
Pour fixer le support sur une cloison légère :
Des cloisons légères sont souvent construites en carreaux de plâtre ou en placopâtre renforcés par des montants verticaux. Le plâtre n'est pas un matériel saisfaïsfant pour supporter le poids de la BeoLab 3500!
Si vous souhaitez accrocher la BeoLab 3500 sur un mur en plâtre, en utilisant le support mural standard, utilisez une vis à bois à tête ronde (Ø 4,5 mm - 0,18"), qui traverse le plâtre et est visée d'au minimum 25 mm (1") dans un montant ou une poutre. De plus, utilisez deux vis supplémentaires d'un type prévu pour les cloisons en plâtre.
Si vous souhaitez placer la BeoLab 3500 entre des montants, fixez chaque extrémité de la plaque murale supplémentaire à un montant vertical en utilisant le type de vis approprié. Ensuite, fixez le support mural standard sur la plaque en utilisant les trois vis fournies.
Les dimensions de la plaque murale supplémentaire sont spécialement adaptées à l'utilisation aux Etats-Unis.
Pour fixer la BeoLab 3500 sur un support de table :
Dévissez les vis à ressort situées à l'arrière de la BeoLab 3500 afin de détacher le support mural en plastique gris.
Attachez la GeoLab 3500 au support en utilisant les deux petites vis fournies avec le support.
... Dans un système cable Master Link Suivez les instructions de cette page, si vous nevez relier la BeoLab 3500 à la pièce principale à l'aide d'un cable Master Link.
Dans la piece linkée: Connectez le cable Master Link (fiche plate multi-broches) à la prise Master Link sur la BeoLab 3500 et acheminez le cable jusqu'à la boîte de jonction ML.
Dans la piece principale: Connectez le cable Master Link (fiche plate multi-broches) à la prise Master Link sur le système principal puis acheminez le cable jusqu'à la boîte de jonction ML.
A l'intérieur de la boîte de jonction, reliéz les câbles selon les explications dans le manuel joint à la boîte. Ce manuel contient des informations sur les nombreuses possibités offertes par la boîte de jonction et la manière de relier les câbles.
Enfin, connectez la BeoLab 3500 au secteur - et allumez votre système principal.
Pour plus d'informations sur d'autres accessoires, cables, protège-cable, etc., priere de contacter votre revendeur Bang & Olufsen.
... Dans un système Master Link sans fil
Suivez les instructions de cette page si vous souhaitez connecter le BeoLab 3500 à la pierce principale via un système BeoLink Wireless 1.
Dans la pièce principale : Connectez l'unité Wireless 1 que vous avez configurée en tant qu'émetteur à la prise Master Link du système principal.
Dans la pièce linkée : Connectez l'unité Wireless 1 configurée en tant que récepteur à la prise Master Link du BeoLab 3500. Connectez la BeoLab 3500 et le Wireless 1 au secteur.
Pour plus d'information sur l'installation des unités BeoLink Wireless 1, reportez-vous au manuel fourni avec le Wireless 1.
Pour plus d'informations sur l'afficheur, priere de vous reporter à « Informations de l'afficheur », (p. 14-15) dans ce Manuel.
Quand vous avez fini d'installer la BeoLab 3500, branchez-la sur le secteur. Ensuite allumez le système principal.
Lorsqu'elle est allumée pour la première fois, l'indicateur rouge de veille s'éclaire dans l'afficheur et après un moment, l'horloge s'affiche. Cependant, si vous système principal est de type sans option horloge, l'afficheur indique simplement :
Utilisez une télécommande Beo4 pour régler l'option. L'ensemble du système doit être mis sur veille.
Tout en maintainant la touche • enforcée, appuyez sur LIST.
Relâchez les deux touches.
Appuyez à plusieurs reprises sur la touche LIST jusqu'à ce que la mention OPTION? s'affiche sur la Beo4, ensuite appuyez sur GO.
Appuyez à plusieurs reprises sur LIST jusqu'à ce que l'afficheur de la Beo4 indique L.OPT puis entrez le numéro approprié (Option 0, 4, 5 ou 6).
Réglages d'options
La BeoLab 3500 peut être régée sur les options suivantes :
Option 0: Utilisée si vous souhaitez désactiver le fonctionnement par télécommande.
Option 4: Utilisée si vous installez la BeoLab 3500 dans la mêmepiece que votre système principal (par exemple dans une grandepiece en L avec deux positionsd'écoute séparées).
Option 5:Utilisable si vous installez un téléviseur Bang & Olufsen dans la meme piece que la BeoLab 3500.
Option 6:Utilisée dans une installation avec le système principal dans une piece et la BeoLab 3500 dans une autre - comme décrite dans ce manuel (correspond au réglage d'usine).
Ne jamais utiliser d'alcool ou d'autres solvants pour nettoyer une partie quelconque de la BeoLab 3500.
Nettoyer les surfaces métalliques à l'aide d'un chiffon doux et sec. En cas de besoin, nettoyez les taches de gras ou de saletés plus résistantes avec un chiffon sans peluches, trempe dans une solution d'eau contenant quelques gouttes de détergent doux, comme par ex. du liquide vaisselle, et ensuite fermement essore.
Le tissu de la face avant peut être nettoyé à l'aide d'un aspirateur muni d'un embout Brosse et régle sur le niveau d'aspiration le plus faible.
La partie centrale de la BeoLab 3500 (afficheur et touches) est couverte d'un vernis proteeur à « autoguérison ». Cela signifie que de petites rayures « guérissant » toutes seules. Il faut exclusivement utiliser un chiffon sec pour nettoyer cette partie.
Directive DEEE (Déchets d'équipements électriques et électroniques) - Protection de l'environnement
Le Parlement européen et le Conseil de l'Union europeenne ont promulgue la directive relative aux déchets d'équipements électriques et Electroniques. Cette directive a pour objectif la prévention concernant les déchets d'équipements électriques et Electroniques et la promotion de la réutilisation et du recyclage ainsi que d'autres formes de récapération de tels déchets. En tant que telle, la directive concerne les producteurs, distributeurs et consommateurs.
La directive DEEE exige qu'aussibien les fabricants que lesutilisateurs mettent au rebut leséquipements et pièces électriqueset électroniques d'une maniererespecteuse de l'environnementet que les matières ou l'énergie deséquipements et déchets soientréutilisées ou récapurées.
Il n'est pas permitted de jeter les équipements et pieces électriques etlectroniques avec les ordures menagères; tous les équipements et pieces électriques et electroniques doivent être collectés et mis au rebut séparation.
Les produits et équipements qui peuvent être collectés en vue de la réutilisation, du recyclage et d'autres formes de récapération sont marqués du pictogramme montré.
En mittant au rebut des
équipements électriques et
électroniques par le biais des
sysèmes de collecte disponibles
dans votre pays, vous protégEZ
l'environnement, la santé humaine
et contribuez à une'utilisation
rationnelle et sage des ressources
natures. La collecte
déquipements et déchets
électriques et électroniques évite la
pollution eventuelle de la nature
par des substances dangereuses
qui peuvent être présentes dans les
produits et équipements
électriques et électroniques.
Votre revendeur Bang & Olufsen se fera un prise de vous assister et de vous conseiller sur la manière correcte de mise au rebut dans votre pays.
Ce produit est conforme aux conditions enoncées dans
les directives CEE 89/336/CEE et 73/23/CEE.
Sous réserve de modifications sans préavis des caractéristiques techniques, des fonctions et de leur utilisation!
Destiné uniquement au marché américain!
REMARQUE: Cét équipement a été testé et est conforme aux limites imposées à un apparéil numérique de classe B, conformément à la partie 15 de la réglementation FCC.
Ces limites sont fixées pour fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique.
Cet équipement génére, utilise et peut émettre de l'énergie de radiofrequence et, en cas d'installation et d'utilisation non conformes aux instructions, peut occasionner des interférences nuisibles aux radiocommunications.
Cependant, il est impossible de garantir qu'aucune interférence ne se produit dans une installation donnée. Si cet équipement est à l'origine d'interférences nuisibles à la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est invité à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
-Orientezdifferentement ou déplacez l'antenne de réception.
- Augmentez la distance qui sépare l'équipement du récepteur.
- Connectez l'équipment à une sortie d'un circuit différent de celui auquel le récepteur est connecté.
- Demandez l'assistance du revendeur ou d'un technician radio/télé experimenté.
Destiné uniquement au marché canadien!
Cet appeareil numérique de classe B répond à toutes les exigences de la reglementation Canadian Interference-Caising Equipment Regulations.
