Type de produit	Subwoofer actif
Marque	BANG & OLUFSEN
Modèle	BeoLab 11
Catégorie	Enceinte (caisson de basses)
Alimentation	Secteur, câble d'alimentation fourni
Connexions	Power Link (système B&O), LINE (entrée ligne via adaptateur)
Commutateurs de configuration	POWER LINK / LINE, -dB/0dB, EXT./INT. BASS MANAGEMENT, POS. (3 positions)
Fonction de protection	Protection contre la surchauffe avec réduction ou coupure automatique du son
Indicateur lumineux	Veille (rouge), actif (vert), protection (orange)
Utilisation	Intérieure, domestique, sec, température 10-40 °C
Installation	Au sol ou sur support mural agréé B&O, dans la moitié avant de la pièce
Nettoyage	Chiffon doux sec ou légèrement humide avec détergent doux; pas d'alcool ni solvant
Sécurité	Ne pas exposer à la pluie/humidité, débrancher pour couper totalement, ne pas ouvrir le boîtier
Pièces de rechange	Câble secteur et fiche spécifiques disponibles chez revendeur B&O
Conformité	Directives 2004/108/CE et 2006/95/CE, classe B (Canada/USA)
Mise au rebut (DEEE)	Ne pas jeter avec les ordures ménagères, suivre les consignes locales

FOIRE AUX QUESTIONS - BeoLab 11 BANG & OLUFSEN

Comment brancher le subwoofer BeoLab 11 à un système Bang & Olufsen ?

Utilisez un câble Power Link B&O. Branchez une extrémité sur la prise POWER LINK IN du subwoofer et l'autre sur la prise subwoofer ou enceinte de votre système B&O. Réglez le commutateur sur POWER LINK.

Puis-je utiliser le BeoLab 11 avec un système audio autre que Bang & Olufsen ?

Oui, via une entrée LINE. Utilisez un câble spécial avec fiche phono/mini jack d'un côté et fiche DIN de l'autre (accessoire en option chez votre revendeur B&O). Réglez le commutateur sur LINE.

Que signifie le voyant orange sur le subwoofer ?

Le voyant orange indique que le subwoofer est en mode de protection suite à une surchauffe. Le son est coupé. Débranchez-le du secteur, laissez refroidir, puis rebranchez.

Comment nettoyer le BeoLab 11 ?

Utilisez un chiffon doux et sec pour la poussière. Pour les taches, un chiffon légèrement humide avec une solution d'eau et détergent doux (liquide vaisselle). Ne jamais utiliser d'alcool ou solvant.

Où placer le subwoofer pour un meilleur son ?

Placez le subwoofer au sol dans la moitié avant de la pièce, à égale distance des enceintes avant que votre position d'écoute. Évitez les coins et les murs proches pour un son naturel.

Comment configurer le commutateur POS. ?

Le commutateur POS. compense le placement. POS.1 : près d'une surface (sol/mur), POS.2 : près de deux surfaces (sol+mur), POS.3 : dans un coin (trois surfaces). Ajustez selon vos goûts.

Quelle est la différence entre EXT. et INT. BASS MANAGEMENT ?

EXT. : le subwoofer est connecté à une prise subwoofer dédiée du système, sans enceinte branchée sur lui. INT. : d'autres enceintes sont connectées directement au subwoofer.

Comment éteindre complètement le subwoofer ?

Le seul moyen de couper totalement l'alimentation est de débrancher le câble secteur de la prise murale. En mode veille, le voyant rouge indique qu'il est toujours sous tension.

Puis-je utiliser une enceinte BeoLab 4 avec le BeoLab 11 ?

Oui. Utilisez un câble Power Link si possible (commutateur sur LEFT ou RIGHT). Si vous utilisez un mini-jack, réglez le commutateur sur LINE. Réglez le commutateur du subwoofer sur 0dB (sauf si BeoLab 4 PC).

Que faire si le son du subwoofer est trop faible ou trop fort ?

Vérifiez le commutateur -dB/0dB. Placez-le sur 0dB pour la plupart des enceintes B&O, sur -dB uniquement pour une BeoLab 4 PC. Cela adapte le niveau de sortie aux enceintes connectées.

MODE D'EMPLOI BeoLab 11 BANG & OLUFSEN

AVERTISSEMENT : afin de réduire les risques d'incendie ou d'électrocution, n'exposez pas cet apparéil à la pluie ou à l'humidité. N'exposez pas l' apparéil à l'écoulement de liquides et à des éclaboussures, et veillez à ce qu'aucun object rempli de liquide, par exemple un vase, ne soit place sur l' apparéil.

Pour déconnecter complètement l'appareil du secteur, débranchez le cordon d'alimentation de la prise secteur. L'appareil débranché reste prét à l'emploi.

Le symbole ci-contre, représentant un éclair terminé par une flèche dans un triangle équilatéral, est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée, à l'intérieur de l'appareil, dont la puissance est suffisante pour poser un risque d'électrocution.

Le symbole ci-contre, représentant un point d'exclamation dans un triangle équilatéral, est destiné à avertir l'utilisateur de la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans la documentation jointe au produit.

Une fois que vous avez terminé l'installation du subwoofer conformément aux instructions fournies dans les pages suivantes, branchez l'ensemble du système audio ou video sur l'alimentation secteur. Levoyant s'allume en rouge pour indiquer que le subwoofer est en veille, prêt à l'emploi. Vote subwoofer a été consq pour être laissé en mode veille lorsqu'il n'est pas utilisé.

REMARQUE! Ce subwoofer dispose d'une fonction d'autoprotection en cas de surchauffe de l'enceinte active. Le circuit de protection du subwoofer peut ainsi s'activer après une longue période d'utilisation à haut volume.

Arrêt et mise en marche - Voyant lumineux

Lorsque you mettez en marche
votre système Bang & Olufsen,
le subwoofer s'allume
automaquement. Le voyant de
veille rouge passé au vert, indiquant
que le subwoofer est actif.

Lorsque you arrêtez votre système ou coupez le son, le voyant rouge s'allume immédiatement, indiquant que le subwoofer n'est pas actif.

Protection du subwoofer

Si l'enceinte active est en surchauffe, le subwoofer réduit instantanément le niveau sonore. Une fois la température stabilisée, le niveau sonore normal est rétabli peu à peu. Si le subwoofer fonctionne en permanence à volume très élevé, le son finira par être entièrement coupé.

Lorsque le son du subwoofer est totallyment coupé, le voyant s'allume en orange.

Pour rétabir le son :

Débranchez le subwoofer du secteur.
Laissez l'enceinte active refroidir.
Rebranchez le subwoofer sur lesecteur.

Si le problème persiste, contactez.
votre revendeur Bang & Olufsen.

Nettoyage du subwoofer

Retirez la poussière déposée à la surface du subwoofer à l'aide d'un chiffon sec et doux. Si nécessaire, pour éliminer les taches ou la saleté, utilisez un chiffon doux et légrement humide imbibé d'une solution d'eau et de détergent doux (par exemple du liquide vaisse).

N'utilisez jamais d'alcool ou d'autres solvants pour nettoyer le subwoofer, même en surface!

REMARQUE! L'écoute prolongée à un niveau sonorelevé peutetre nuisible pour l'ouie.

Il est conseilé de procéder comme suit :

• Débranchez votre système du secteur.
• Installez le subwoofer conformément aux instructions fournies dans la section « Adapter le subwoofer à votre installation » (page 8). Pour plus d'informations sur l'installation du subwoofer à l'aide d'accessoires de fixation en option, reférez-vous au Manuel fourni avec ces accessoires.
• Configurez correctement les différents commutateurs. Pour ce faire, reportez-vous à la section « Adapter le subwoofer à votre installation » (pages 8 et 9).
• Branchez votre système d'enceintes tel qu'explique dans la section « Brancher votre système d'enceintes » (pages 6 et 7).
  Rebranche l'ensemble du système au secteur.

Avertissements

Assurez-vous que le subwoofer est installé et branché conformément aux instructions données dans ce Manuel. Pour éviter toute blessure, utilisez uniquement un pied ou un support mural/agree Bang & Olufsen.
- Pour éteindre complètement le subwoofer, la seule possibilité est de débrancher la prise murale.
- N'encombrez pas l'espace laissé entre les unités du subwoofer.
Le subwoofer est concu uniquely pour une utilisation à l'intérieur, dans un environnement domestique sec, et dans une plage de températures de 10 à 40^ircC (50 à 105^ircF ).
- N'oubliez pas que toutes les enceintes d'un système audio ont ete concues pour etre branchees en permanence sur le secteur, ce qui leur permet de s'teindre automatiquelement.
- Ne tentez jamais d'ouvrir le boitier du subwoofer. Confiez de telles opérations au personnel de maintenance qualifié!

Emplacement de l'etiquette d'identification de l'appareil. Confiez à un technician qualifié toute opération de démontage du subwoofer pour éviter de l'endommager.

Pour des raisons de sécurité, vous ne devez fixer le cable d'alimentation secteur à l'aide des crochets situés à l'arrière de l'appareil.

Cable secteur: Le cable secteur et la fiche fournis sont spécialement concus pour cet apparéil. Si vous changez la fiche ou endommagez le cable secteur, rendez-vous chez votre revendeur Bang & Olufsen pour vous en procurer des pièces de rechange.

Connectez le subwoofer à votre système à l'aide d'un cable Power Link Bang & Olufsen.

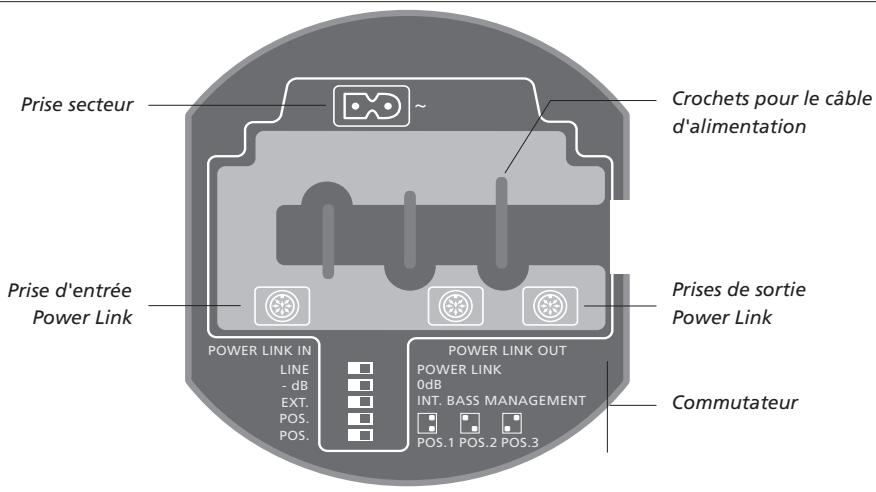

Vous accedez au panneau de prises du subwoofer par le bas, comme indiqued en page 5.

Pour obtenir des informations spécifiques sur les autres enceintes et unités de votre système Bang & Olufsen, reférez-vous au Manuel fourni avec chaque produit.

Connexion des enceintes

Cette section presente deux exemples d'installation.

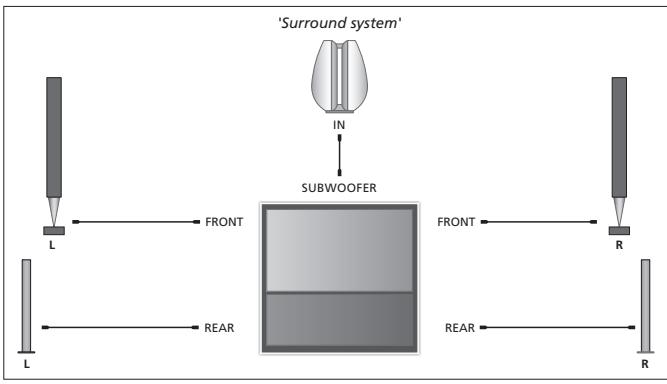

Système surround :

Le système dispose d'une prise de subwoofer dédiée et toutes les enceintes sont connectées directement au système audio Bang & Olufsen.

Branchez une extrémité du cable sur la prise POWER LINK IN du subwoofer et l'autre extrémité sur la prise de subwoofer de votre système Bang & Olufsen.
Branchez les autres enceintes sur les prises d'enceinte de votre système Bang & Olufsen.
Sélectionnez EXT. BASS MANAGEMENT (voir page 9).

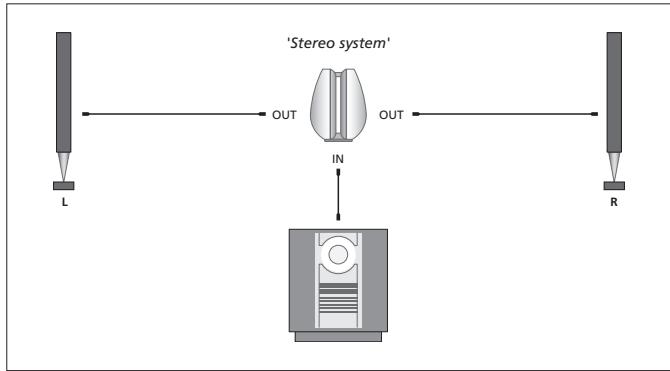

Système stéreo :

Les enceintes gauche et droite sont connectées au subwoofer et le subwoofer lui-même est connecté à votre système Bang & Olufsen.

Branchez une extrémité du cable sur la prise POWER LINK IN du subwoofer et l'autre extrémité sur l'une des prises d'enceinte de votre système Bang & Olufsen.
Branchez les autres enceintes sur les prises POWER LINK OUT du subwoofer
Sélectionnez INT. BASS MANAGEMENT (voir page 9).

Connexion sur le secteur

Connectez le cable d'alimentation secteur fourni sur la prise signalée par le symbole

Transmission des signaux d'une enceinte à une autre : Pour éviter d'utiliser des cables entre les enceintes avant et le subwoofer, vous pouvez désirir d'acheminer le signal d'une enceinte à l'autre.

L'installation d'un subwoofer est simple et flexible. En raison de sa taille relativement petite, le subwoofer peut facilement etre integree a n'importe quel environnement et instalé quasiment n'importe ou dans la piece.

Pour obtenir un son le plus naturel possible, placez le subwoofer sur le sol, dans la moitié avant de la piece (par rapport à votre position d'écoute favorite).

Configuration du commutateur POWER LINK / LINE

Utilise ce commutateur pour configurer votre système.

...Dans un système

Bang & Olufsen :

Pour connecter le subwoofer à votre système, utilisez un cable Power Link Bang & Olufsen. Réglez le commutateur sur POWER LINK.

...Dans un système autre que Bang & Olufsen :

Utilisez un cable spécial avec une fiche phono/mini jack ordinaire à une extrémité et une fiche DIN à l'autre extrémité (accessoire en option disponible auprès de votre revendeur Bang & Olufsen). Réglez le commutateur sur LINE.

Configuration du commutateur -dB/0dB

Utilisez le commutateur -dB/0dB pour adapter la sortie du subwoofer aux différents niveaux de sensibilité des enceintes BeoLab connectées.

Réglez le commutateur sur -dB uniquely sometime you utilisez le subwoofer avec une enceinte BeoLab 4 PC.

Pour tous les autres modèles, placez-le sur 0dB.

Dans l'idéal, le subwoofer doit être installé à la même distance de votre position d'écoute favorite que des enceintes avant, c'est-à-dire des enceintes de gauche, (du centre) et de droite. Si possible,CHOISSEZ un emplacement entre les deux enceintes avant.

N'installez jamais le subwoofer derrière votre position d'écoute. Nous vous recommendons également d'éviter de placer des enceintes dans la zone située à l'intérieur de la ligne pointillée.

Configuration du commutateur EXT. / INT. BASS MANAGEMENT

Suivant votre installation, vous devez parfois configurer la gestion des basses (sons graves).

• Réglez le commutateur sur EXT. BASS MANAGEMENT si le subwoofer est connecté à une prise de subwoofer du système et qu'aucune enceinte n'est connectée au subwoofer.
• Réglez le commutateur sur INT.
  BASS MANAGEMENT si d'autres enceintes sont connectées directement au subwoofer.

Configuration du commutateur POS.

Utilise ce commutateur pour filtrer le changement naturel des basses lorsque le subwoofer est, par exemple, installé dans un coin de la pierce, par rapport à une position plus dégagée.

La configuration du commutateur POS. dépend du nombre de surfaces à proximé desquelles le subwoofer se trouve (dans un rayon de 50 cm).

Le commutateur POS. comporte trois réglages :

POS.1: Utilise ce réglage si le subwoofer est proche d'une surface (monté sur un mur ou posé au sol). Cette position est indiquée par les zones gris clair sur l'illustration.

POS.2: Utilise ce réglage si le subwoofer est installé à proximité de deux surfaces (posé sur le sol près d'un mur). Cette position est indiquée par les zones gris intermédiaire sur l'illustration.

POS.3 : Utilisez ce réglage si le subwoofer est proche de trois surfaces (dans un coin). Cette position est indiquée par les zones gris foncé sur l'illustration.

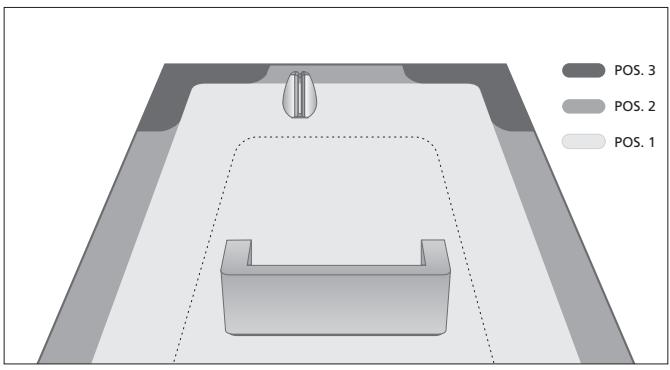

Les positions illustrées sont fournies à titre individif uniquement. Vous pouvez également configurer le commutateur POS. en fonction de vos préférences audio.

Configurez le commutateur POS en fonction de votre installation.

Utilisation d'une enceinte BeoLab 4 avec le subwoofer.

Lorsque cela est possible, utilisez un cable Power Link et reglez le commutateur POWER LINK sur LEFT ou RIGHT. Lorsque vous utilisez un cable mini jack, reglez toujours le commutateur LINE IN sur LINE. N'utilisez pas le réglage PC. Reglez le commutateur du subwoofer sur 0dB.

Remarque!N'tutilisez pas le réglage-dB sur votre subwoofer, à moins qu'une enceinte BeoLab 4 PC y soit connectée.

Directive DEEE (déchets d'équipements électriques et électroniques) - Protection de l'environnement

Il est interdirit demettre au rebut les batteries,les équipements et les pieces électriques et electroniques portant ce symbole avec les ordures menagères ; tous les équipements et pieces électriques et electroniques et les batteries doivent être collectés et mis au rebut séparément.En mettant au rebut les équipements électriques et electroniques et les batteries par le biais des systèmes de collecte locaux, vous protégéz l'environnement et la santé humaine, et contribue à une utilisation rationnelle et visée des ressources naturelles.La collecte des batteries et des équipements et déchets

electriques et electroniques réduit les risques de pollution de la nature par des substances dangereuses qui peuvent être générées dans les produits et équipements électriques et electroniques.

Votre revendeur Bang & Olufsen se fera un prise de vous conseiller sur la procEDURE correcte de mise au rebut dans votre pays.

Si un produit est trop petit pour etre marquee a l'aide de ce symbole, ce dernier figure dans le manuel de l'utilisateur, sur le certificat de garantie ou sur I'emballage.

C E

Ce produit est conforme aux dispositions des Directives 2004/108/CE et 2006/95/CE.

Tous les produits Bang & Olufsen sont conformes aux reglementations environnementales applicables dans le monde.

Destiné uniquement au marché canadien!

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Destiné uniquement au marché américain!

REMARQUE: Cét équipement a été testé et est conforme aux limites imposées à un apparil numérique de classe B, conformément à la partie 15 de la reglementation FCC. Ces limites sont fixées pour fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique.

Cet équipement génére, utilise et peut émettre de l'énergie de radiofréquence et, en cas d'installation et d'utilisation non conformes aux instructions, il peut occasionner des interférences nuisibles aux radiocommunications.

Cependant, il est impossible de garantir qu'aucune interfERENCE ne se produit dans une installation donnée. Si cet équipement est à l'origine d'interférences nuisibles

à la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en allumant l'équipment, l'utilisateur est invite à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Orienter différemment ou déplacer l'antenne de réception.
  Augmenter la distance qui separe l'équipement et le récepteur.
• Connecter l'équipment à une sortie d'un circuit différent de celui auquel le récepteur est connecté.
• Solliciter l'assistance du revendeur ou d'un technician radio/télé experimenté.

Les specifications et les caractéristiques techniques ainsi que leur mise en œuvre sont sujets à modification sans préavis.
