| Type de produit | Enceinte acoustique active |
| Caractéristiques techniques principales | 2 voies, 1 haut-parleur de médium, 1 tweeter, amplification intégrée |
| Alimentation électrique | 230V AC, 50/60Hz |
| Dimensions approximatives | Hauteur : 20 cm, Largeur : 40 cm, Profondeur : 15 cm |
| Poids | 6 kg |
| Compatibilités | Compatible avec divers systèmes audio via entrée RCA et entrée optique |
| Type de batterie | Non applicable (enceinte alimentée par secteur) |
| Tension | 230V |
| Puissance | 200W (max) |
| Fonctions principales | Son surround, connectivité sans fil, contrôle de volume |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité limitée, consulter le service client pour les réparations |
| Informations générales utiles | Conçu pour une utilisation en intérieur, idéal pour les systèmes home cinéma |
FOIRE AUX QUESTIONS - BeoLab 10 BANG & OLUFSEN
Questions des utilisateurs sur BeoLab 10 BANG & OLUFSEN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceintes au format PDF gratuitement ! Retrouvez votre notice BeoLab 10 - BANG & OLUFSEN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BeoLab 10 de la marque BANG & OLUFSEN.
MODE D'EMPLOI BeoLab 10 BANG & OLUFSEN
ATTENTION: Afin de réduire tout risque de chic électrique, ne pasPTRirer le couvercle (ou le panneau arrriere).
Aucune piece interne n'est a entretenir par l'utilisateur. Confier la maintenance à du personnel de maintenance qualifié.
AVERTISSEMENT : Afin de réduire le risque d'incendie ou d'électrocution, ne pas exposer cet appeareil à la pluie ou à l'humidité. Ne pas exposer cet équipement à l'écoulement de liquides et aux élaboussures et s'assurer qu'aucun object rempli de liquide, par exemple un vase, n'est placé sur l'équipement.
Pour débrancher complètement cet équipement du secteur, débrancher le cordon d'alimentation de la prise murale. L'appareil débranché reste prét à l'emploi.
Le symbole représentant un éclair terminé par une flèche dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée, à l'intérieur du produit, dont la puissance est suffisante pour poser un risque d'électrocution.
Le symbole représentant un point d'exclamation dans un triangle équilatéral est destiné à avertir l'utilateur de la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans la documentation jointe au produit.
Avertissements!
- S'assurer que l'enceinte est placée et connectée conformément aux instructions données dans ce Manuel. Pour éviter toute blessure, utiliser uniquement un pied ou un support mural/agree Bang & Olufsen !
Pour eteindre complètement l'enceinte, la seule possibilité est de débrancher la prise murale. - Ne pas tenter d'ouvrir le boitier de l'appareil. Confier de telles opérations au personnel de maintenance qualifié!
L'enceinte est concise uniquement pour une utilisation à domicile, à l'intérieur, dans un environnement sec et dans une plage de températures de 10 à 40 °C (50 à 105 °F). - Ne placeragleun objet sur l'enceinte.
- Ne pas soulever l'enceinte en la tirant par la lentille acoustique.
- L'écoute prolongée à un niveau sonore élevé peut être nuisible pour l'ouïe!
Quand vous aurez fini d'installer l'enceinte selon la description faite dans les pages suivantes, connectez l'ensemble du système audio ou video au secteur.
Protection des enceintes
L'enceinte est équipée d'un système de protection thermique qui empêche tout dommage pouvant survenir en cas de surchauffe. Si une erreur se produit ou si les différentes parties de l'enceinte surchauffent, le système fait automatiquement BASCER L'enceinte en mode veille.
Pour rétablit le son :
Débranche l'enceinte de l'alimentation secteur.
Laissez au système le temps de se réinitialiser ou de refroidir (environ 3 à 5 minutes).
Rebranche l'enceinte à l'alimentation secteur.
Si le problème persiste, contactez notre revendeur Bang & Olufsen.
Pour nettoyer l'enceinte
Nettoyez uniquement à l'aide d'un chiffon doux et sec. Si nécessaire, retirer les taches de gras ou de saletés plus résistantes avec un chiffon sans peluches, trempe dans une solution d'eau contenant quelques gouttes de détergent doux, par ex. du liquide vaisselle, et bien essoré.
N'utilisez jamais d'aspirateur pour nettoyer la membrane exposée de la lentille acoustique de l'enceinte. Le tissu frontal des enceintes peut toutfois etre nettoyé à l'aide d'un aspirateur muni d'un embout a BrosseSouple et régle sur la puissance la plus faible.
N'utilise jamais d'alcool ou d'autres solvants pour nettoyer une partie quelconque de l'enceinte!
Pour allumer et teéindre
Lorsque you allumez votre système Bang & Olufsen, l'enceinte s'allume également et lorsque vous éteignez le système, l'enceinte passa automatiquement en mode veille.
Attention: ne pas toucher à la membrane exposée de la lentille acoustique de l'enceinte!

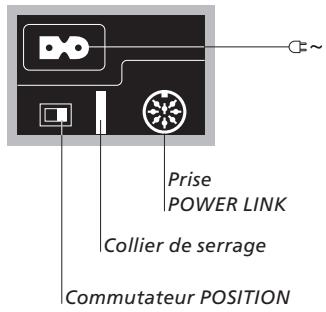

Le panneau de prises de l'enceinte se trouve a l'arriere. Inserez les cables et reglez le commutateur POSITION avant de fixer I'enceinte au support mural.
Pour des informations sur les prises du système Bang & Olufsen, reportez-vous aux manuels qui l'accompagent.
Avant d'effectuer toute connexion, débranchez votre système Bang & Olufsen du secteur !
Prise POWER LINK : Utilizez cette prise pour connecter l'enceinte à l'une des prises Power Link du système Bang & Olufsen.
Remarque: N'utilise pas de cables Power Link de type plus ancien car ils produit du bruit et ne fourniraient donc pas une qualite sonore optimale! Le nouveau type de cable est indiqued par une marque triangulaire sur la fiche.

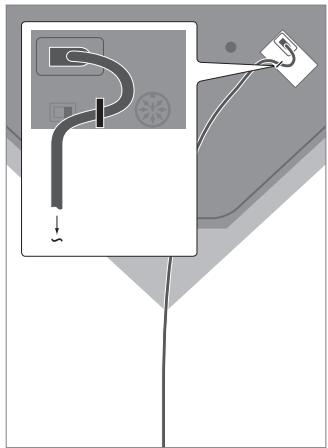

Collier de serrage : Pour des raisons de sécurité, le cable secteur branché à la prise murale doit être fixé à l'enceinte. Pour ce faire, tirez ce cable derrière le collier de serrage.
Cable secteur: Le cable secteur et la fiche fournis sont spécialement concus pour cet apparéil. Si vous changez la fiche ou endommagelez cable secteur, rendez-vous chez votre revendeur Bang & Olufsen pour vous en procurer des pièces de rechange.
Le commutateur POSITION
Lorsqu'une enceinte est placéedans un angle ou pres d'un mur,le niveau des basses augmentepar rapport à celui d'uneenceinte placéedans uneposition plus autonome.
Pour éliminer cette amplification excessive des basses, utilisez le commutateur POSITION afin d'assurer que le niveau des basses correspond à l'emplacement de l'enceinte. Le réglage approprié du commutateur dépend de la distance qui sépare l'enceinte des murs et des angles de la piece.
Ce commutateur possede deux réglages:
W-Wall (position murale)
Ce réglage est le réglage d'usine. Utilisez ce réglage lorsque l'avant de l'enceinte se trouve à moins de 50 cm (20") du mur arrrière, par exemple lorsque l'enceinte est montée sur le support mural, comme expliqué dans ce Manuel.
F - Free-standing (position isolée)
Ce réglage est destiné à un usage ultérieur. Utilisez-le si l'avant de l'enceinte se trouve à plus de 50 cm (20") du mur arrêté.
Le commutateur POSITION est situé sur le panneau de prises de l'enceinte.
Acoustic Lens Technology -élaborée sous licence par Sausalito Audio Works.

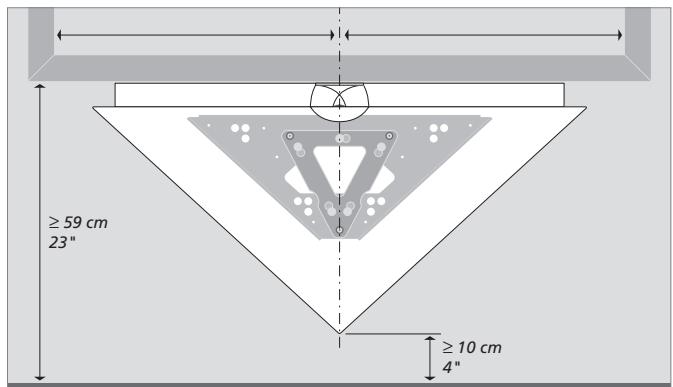

Le support mural doit etre fixe au mur de façon a ce que I'enceinte soit centree juste audressous de I'ecran du téléviseur.
Nosyou'recommendons de positionner l'écran du téléviseur pour que I'enceinte se trouve au moins à 10cm (4") au-dessus du sol.
Vis, rondelles et chevilles
Utilisez des vis, rondelles et chevilles de dimensions et de type appropriés, en tenant compte de la construction et de l'etat du mur.
Utilisez au moins quatre vis, deux de chaque cote du support mural. Sous chaque tete de vis, placez une rondelle de dimensions appropriées, d'une épaissieur d'au moins 1,6 mm (0.07"). Chaque vis et chaque rondelle doit résister à une charge nominale d'au moins 16 kg (35 lb).
Note particulière concernant les cloisons légères :
Si vous avez l'intention d'accrocher l'enceinte sur une cloison en placoplatre (egalement appelée cloison sèche ou plaque mixte), le support mural doit être fixé à un montant vertical! Le montage a été testé sur cloison sèche.
Utilisez une vis à bois à tête ronde (Ø 6 mm - ¼") qui penètre dans le plâtre et qui soit visée d'au moins 25 mm (1") dans un montant vertical. Utilisez aussi trois vis supplémentaires conçues pour les cloisons en placopâtre.

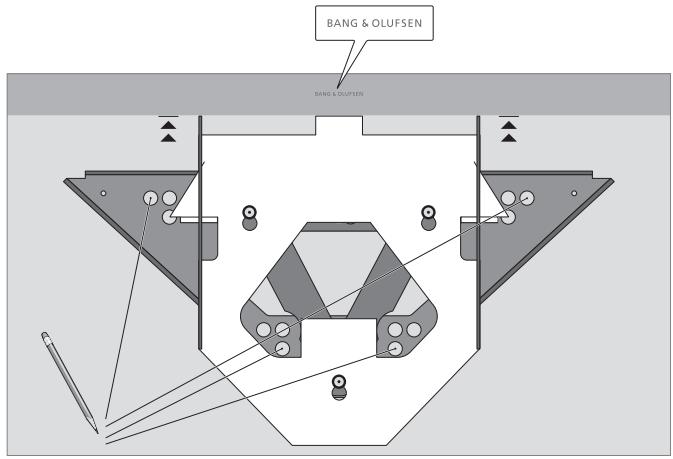

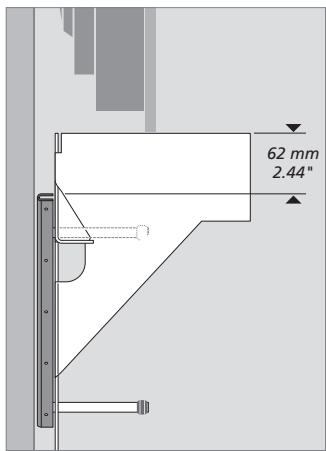

Pour fixer le support mural

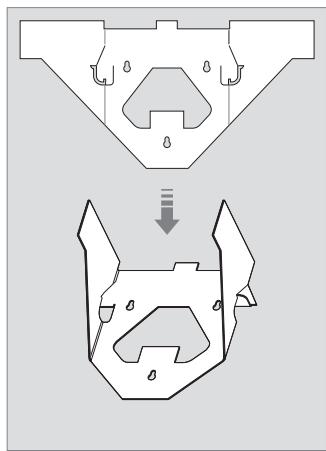

1 Pliez le masque en carton comme indiqué et fixez-le au support mural.
2 Maintenez le support mural contre le mur, centré sous l'écran du téléviseur. Assurez-vous que le masque en carton est bien en contact avec le bord de l'écran.
3 Marquez l'emplacement des trou s à percer dans le mur.
4 Percez les troue et inserez les chevilles appropriees.
5 Fixez le support mural au mur au moyen de vis et de rondelles de dimensions et de type appropriés.
Les orifices du support mural permettent une certaine marge de positionnement. Assurez-vous que le support mural est bien placé, de niveau et centré à la distance correcte du bord de l'écran. Vous pouvez alors serrer les vis à fond.
Masque de carton : Ce masque a pour objectif de vous aider à placer le support mural à la distance correcte du bord inférieur de l'écran du téléviseur.

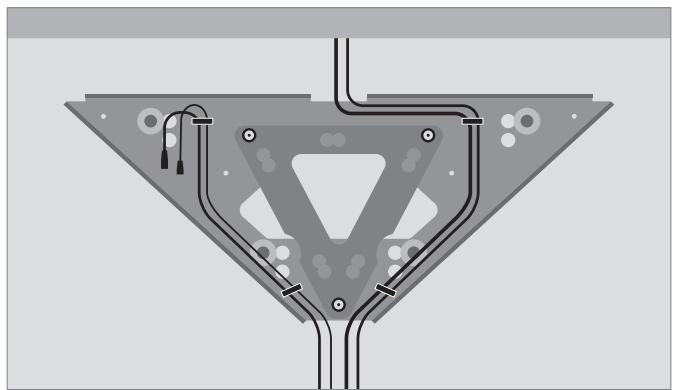

Pour fixer I'enceinte
Avant de fixer l'enceinte, attachez les cables de I'ecran du téléviseur et de I'enceinte au support mural. Utilisez les petits colliers de serrage fournis.
- Connectez les câbles à l'enceinte, puis accrochez celle-ci au support mural en insérant les trois fiches dans les troughs correspondants du coffret de l'enceinte.

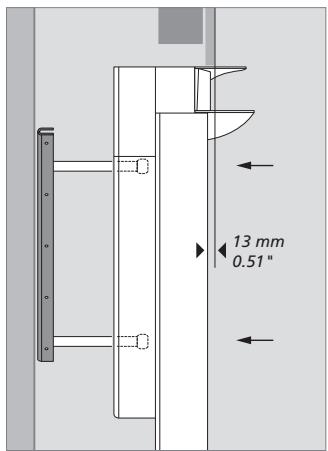

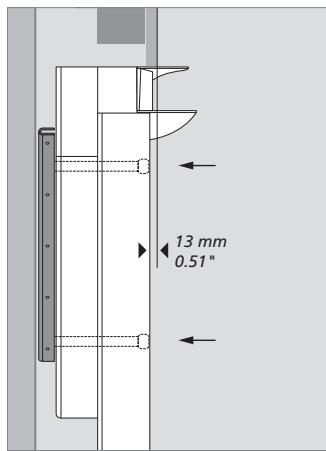

- Rectifiez la position de l'enceinte sur le support mural. La position correcte est obtenue lorsque l'avant du coffret de l'enceinte se trouve à 13 mm ( 12 ) en retrait de l'avant de l'écran du télévisueur.
- Serrez les vis à l'extrémité des trois fiches, afin de bloquer la position de l'enceinte sur le support mural.
Position de l'enceinte : Le support mural vous permet d'ajuster la position de l'enceinte par rapport au mur arrêté, afin de pouvoir être utilisé pour des écrans de télévisuer de différentes profondeurs. Pour des raisons de sécurité, il est important de bien bloquer l'enceinte sur le support mural !

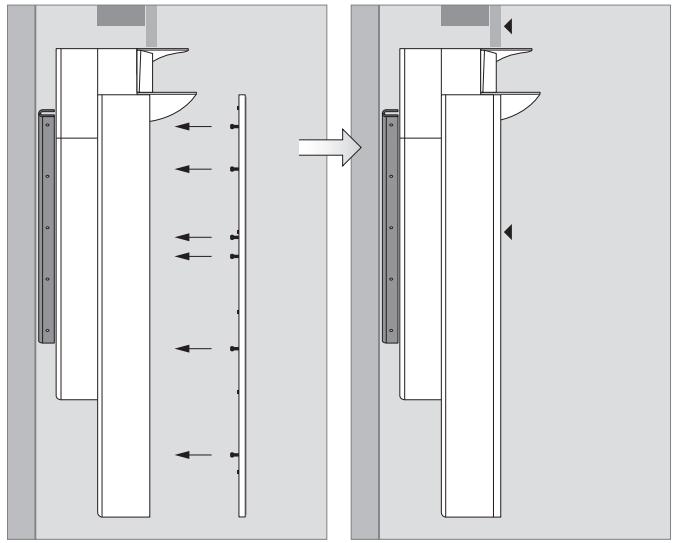

Pour monter le panneau avant de l'enceinte
1 Insérez toutes les petites chevilles situées à l'arrière du panneau dans les orifices correspondants du coffret de l'enceinte.
2 Verifiez que toutes ces chevilles sont bien enforcées.
Une fois que le panneau avant de l'enceinte est monté, il doit être aligné avec l'avant de l'écran du télévisueur. Si tel n'est pas le cas, retirez le panneau avant de l'enceinte et rectifiez la position de l'enceinte par rapport au mur arrrière.
Si you souhaitez retirer le panneau avant, par exemple pour le nettoyer, il suffit d'exercer un effet de levier sur les petites chevilles afin de les libreter du coffret de l'enceinte.
Plaques laterales: Si vous enceinte est placee sous un ecran 65 pouces, fixez une plaque laterale de chaque cote du support.
Directive DEEE (déchets d'équipements électriques etlectroniques) : protection de l'environnement
Il n'est pas permitted de jeter les
équipements,les pieces électriques
et électroniques et les batteries
portant ce symbole avec les ordures
menagères ; tous les équipements,
pièces électriques et électroniques
et batteries doivent être collectés
et mis au rebut séparément.
Enuttant au rebut les équipements
électriques et électroniques et les
batteries par le biais des systèmes de
collecte disponibles dans votre pays,
vous protégéz l'environnement et
la santé humaine, et contribuez à
une utilisation rationnelle et sage
des ressources naturelles. La collecte
des batteries et des équipements
et déchets électriques et
electroniques évite la pollution
eventuelle de la nature par des
substances dangereuses qui
peuvent être Presents dans les
produits et équipements
électriques et électroniques.
Votre revendeur Bang & Olufsen se fera un prise de vous conseiller sur la procEDURE correcte de mise au rebut dans votre pays.
Si un produit est trop petit pour etre marquee a I'aide de ce symbole, ce dernier figure dans le manuel de l'utilisateur, sur le certificat de garantie ou sur I'emballage.
Destiné uniquement au marché canadien!
Cet apparéil numérique de classe B répond à toutes les exigences de la réglementation Canadian Interference-Caising Equipment Regulations.
Ce produit est conforme aux dispositions des Directives 1999/5/CE et 2006/95/CE.
Sous réserve de modifications sans préavis des caractéristiques techniques, des fonctions et de leur utilisation!
Destiné uniquement au marché américain!
REMARQUE: Cet équipement a ete teste et est conforme aux limites imposées à un appeareil numérique de classe B, conformément à la partie 15 de la reglementation FCC. Ces limites sont fixees pour fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique.
Cet équipement génére, utilise et peut émettre de l'énergie de radiofrequence et, en cas d'installation et d'utilisation non conformes aux instructions, il peut occasionner des interférences nuisibles aux radiocommunications.
Cependant, il n'est pas possible de garantir qu'une interférence ne se produit pas dans une installation donnée. Si cet équipement est à l'origine d'interférences nuisibles à la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est invite à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :
- orientez différemment l'antenne de réception ou déplacez-la;
- augmentez la distance qui separe l'équipement et le récepteur;
connectez l'équipement à une sortie d'un circuit différent de celui auquel le récepteur est connecté ; - demandez l'assistance du revendeur ou d'un technician radio/tele experimenté.
