BeoLab 7-4 - Enceintes BANG & OLUFSEN - Notice d'utilisation et mode d'emploi gratuit

Marque	BANG & OLUFSEN
Modèle	BeoLab 7-4
Type de produit	Enceinte surround
Alimentation	Secteur (câble fourni)
Connectivité	Prise Power Link
Commutateur de position	Free-standing (F) / Murale (W)
Protection	Système de protection thermique
Nettoyage	Chiffon doux et sec, détergent doux
Température de fonctionnement	10°C à 40°C
Utilisation	Intérieur, environnement domestique sec
Supports compatibles	Pied simple colonne, double colonne ou support mural (accessoires)
Câble Power Link	Nouveau type avec marque triangulaire
Homologations	Conforme aux directives CEE, classe B (Canada)
Entretien	Ne pas utiliser d'alcool ou solvants
Sécurité	Ne pas ouvrir, ne pas toucher la membrane

FOIRE AUX QUESTIONS - BeoLab 7-4 BANG & OLUFSEN

Comment installer l'enceinte sur un pied ?

Fixez le support adapté (type 1 pour pied simple colonne, type 2 pour double colonne) au pied à l'aide des vis longues (M5×25mm). Ensuite, fixez l'enceinte au support avec la vis courte (M5×8mm) sans la serrer complètement. Alignez l'enceinte à l'aide des deux vis de réglage, puis serrez la vis courte.

Comment choisir la position du commutateur POSITION ?

Utilisez la position F (Free-standing) si la grille avant est à plus de 50 cm du mur arrière. Utilisez la position W (Wall) si elle est à moins de 50 cm ou si l'enceinte est montée au mur.

Comment nettoyer l'enceinte ?

Nettoyez les surfaces poussiéreuses avec un chiffon doux et sec. Pour les taches tenaces, utilisez un chiffon sans peluches trempé dans une solution d'eau et quelques gouttes de détergent doux (ex. liquide vaisselle), puis essoré fermement. N'utilisez jamais d'alcool ou de solvants, et n'aspirez pas la membrane de l'enceinte.

Que faire en cas de surchauffe de l'enceinte ?

L'enceinte est équipée d'un système de protection thermique. En cas de surchauffe, le son est coupé automatiquement. Débranchez l'enceinte du secteur, laissez-la refroidir 3 à 5 minutes, puis rebranchez-la. Si le problème persiste, contactez votre revendeur Bang & Olufsen.

Comment connecter l'enceinte au BeoVision 7 ?

Connectez l'enceinte à l'une des prises Power Link situées sur le panneau de prises gauche du BeoVision 7. Utilisez le câble Power Link fourni avec le BeoVision 7. Assurez-vous que le cordon secteur est fixé au collier de serrage de l'enceinte.

Où placer l'enceinte par rapport à l'écran ?

Placez l'enceinte centrée en dessous de l'écran, en position verticale. Pour une installation murale, la distance entre l'enceinte et l'écran doit être de 5 à 15 cm, et l'enceinte doit être à moins de 98 cm au-dessus du sol.

Comment retirer la grille avant de l'enceinte ?

Poussez la grille vers le bas jusqu'au blocage (environ 10 cm) pour la libérer. Pour la remettre, insérez d'abord la cheville centrale dans la rainure, puis déplacez la grille vers le haut en vous assurant que les six points d'attache s'engagent correctement.

Quels câbles utiliser pour connecter l'enceinte à d'autres systèmes ?

Utilisez un câble Power Link de type récent (avec marque triangulaire sur la fiche) pour éviter les bruits. Les anciens câbles peuvent dégrader la qualité sonore.

L'enceinte peut-elle être utilisée avec d'autres systèmes que BeoVision 7 ?

Oui, l'enceinte peut être utilisée avec d'autres systèmes Bang & Olufsen, par exemple dans une configuration surround avec BeoVision 4. Dans ce cas, vous aurez besoin d'un cordon secteur et d'un câble Power Link supplémentaires (accessoires en option).

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le cordon secteur est correctement branché et fixé au collier de serrage. Assurez-vous que le système Bang & Olufsen est allumé. Si le problème persiste, débranchez l'enceinte, attendez 3 à 5 minutes, puis rebranchez-la. Contactez un revendeur si nécessaire.

MODE D'EMPLOI BeoLab 7-4 BANG & OLUFSEN

Assurez-vous que l'enceinte est placée et connectée conformément aux instructions données dans ce Manuel. Pour éviter tout risque de blessure, voirlez à utiliser uniquement des pieds et des supports agrésés par Bang & Olufsen!
Pour eteindre compltelement l'enceinte, il faut impereativement la debrancher de la prise.
- Ne tentez pas d'ouvrir l'enceinte. Confiez de telles opérations à du personnel de maintenance qualifié !
L'enceinte est donc uniquement pour une utilisation à l'intérieur, dans un environnement domestique sec, et dans une plage de températures de 10 à 40^ircC (50 à 105^ircF ).
- Ne placez�除 unbject sur l'enceinte.
- Ne soulevez pas l'enceinte en saississant la lentille acoustique.
L'écoute prolongée à un niveau sonore élevé peut être nuisible pour l'ouie!

Quand vous aurez fini d'installer l'enceinte selon la description faite dans les pages suivantes, connectez l'ensemble du système au secteur.

Protection de l'enceinte

L'enceinte est équipée d'un système de protection thermique qui empêche la surchauffe des éléments. En cas d'erreur ou de surchauffe des haut-parleurs, le système met automatiquement l'enceinte en voilé.

Pour rétablier le son :

Debranche l'enceinte du secteur.
Laissez le système se remettre à zéro ou refroidir (env. 3 à 5 minutes).
Rebranche l'enceinte sur le secteur.

Si le problème persiste, veuilles contacter votre revendeur Bang & Olufsen.

Nettoyage de l'enceinte

Nettoyer les surfaces poussières à l'aide d'un chiffon doux et sec. En cas de besoin, nettoyez les taches de gras ou de saletés plus résistantes avec un chiffon sans peluches, trempe dans une solution d'eau contenant quelques gouttes de détergent doux, comme par ex. du liquide vaisselle, et ensuite fermement essoré.

Ne jamais utiliser un aspirateur pour nettoyer la membrane de l'enceinte visible dans la lentille acoustique. La grille de la face avant de l'enceinte peut cependant être nettoyée à l'aide d'un aspirateur muni d'un embout Brosse et régle sur le niveau d'aspiration le plus faible.

Ne jamais utiliser d'alcool ou d'autres solvants pour nettoyer une partie quelconque de l'enceinte.

Allumer et teinde

Quand vous allumez votre système Bang & Olufsen, l'enceinte s'allume simultanément et quand vous éteignez le système, l'enceinte se met également en veille.

Attention: Ne touchez pas lamembrane de I'enceinte visible dans la lentille acoustique!

Il convient de manipuler la grille de la face avant de l'enceinte avec précaution. Les bosses et rayures ne sont pas couvertes par la garantie !

Nous vous recommendons de procéder comme suit :

• Débranchez votre système Bang & Olufsen du secteur.
• Installez l'enceinte sur le pied ou le support mural Bang & Olufsen selon l'explication figurant à la page suivante.
• Connectez l'enceinte selon l'explication figurant sous « Connexions de câbles » (p. 6-7).
• Mettez le commutateur POSITION sur le bon réglage. Ceci est expliqué dans « Adapter l'enceinte à votre piece » (p. 8-9).
  Rebranche l'ensemble du système au secteur.

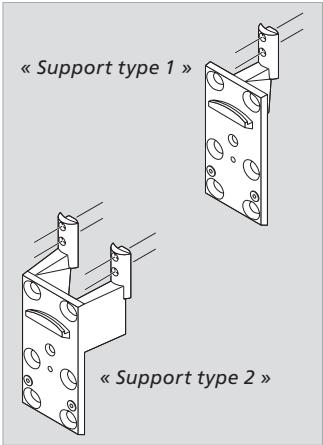

Supports BeoLab 7-4: L'enceinte doit être fixée à l'un des supports montrés ici et sur un pied ou un support mural Bang & Olufsen ajust.

Utilizez le « support type 1 »
lorsque l'enceinte doit être fixée à l'un des pieds « simple colonne » ou supports muraux de Bang & Olufsen.

Utilisez le « support type 2 »
lorsque l'enceinte doit être fixée à l'un des pieds « double colonne » de Bang & Olufsen.

Emplacement:L'enceinte doit etre placee centree en dessous de I'ecran. Il faut always placer I'enceinte en position verticale!

Si I'enceinte est installee sur le mur, par exemple dans une configuration BeoVision 4, nous vous recommendons de placer I'enceinte a une distance située entre 5 et 15 cm (~2 et 6") en dessous de I'ecran et a une distance qui ne soit pas supérieure à 98 cm (~35") au-dessus du sol.

Les images montrent comment fixer l'enceinte dotée d'un « support type 1 » à un pied « simple colonne » (ou un support mural) Bang & Olufsen. Suívez la même procédure si vous souhaitez fixer l'enceinte à un pied « double colonne » Bang & Olufsen – avec un « support type 2 »

a Retirez le petit cache (le cas échéant) du pied. Appuyez sur le cache comme le montre l'illustration pour le libreter.
b Fixez le support au pied ou au support mural. Utilisez les deux vis les plus longues (M5× 25mm) - quatre vis pour un « support type 2 »
Fixez l'enceinte au support. Utilisez la vis courte (M5× 8mm) . Cependant, ne la serrez pas totallyment avant d'avoir effectue les reglages mentionnés a droite (d)

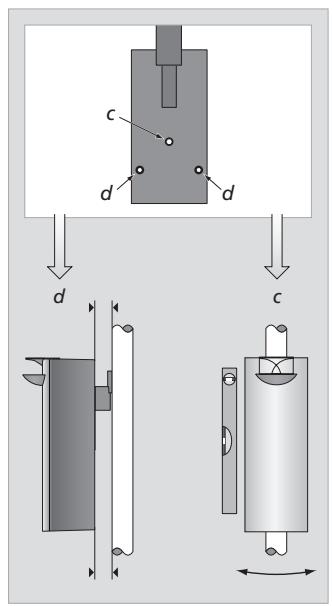

Réglages: Utilisez les deux vis (d) pour aligner l'enceinte avec le pied ou le support mural. Ensuite, positionnez l'enceinte pour que le côté soit vertical et enfin serrez la vis (c).

L'enceinte est principalement prévue pour être utilisée dans une installation de son surround avec le BeoVision 7*. Elle peut cependant également être utilisée avec d'autres systèmes Bang & Olufsen – par exemple dans une installation de son surround avec le BeoVision 4.

En cas d'utilisation dans une configuration qui ne comprend pas le BeoVision 7, un cordon secteur et un cable Power Link sont nécessaires. Ces cables sont disponibles en tant qu'accessoires en option chez votre revendeur Bang & Olufsen.

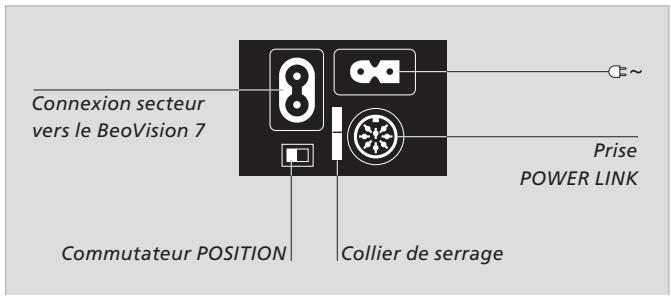

Le panneau de prises est situé à l'arrière de l'enceinte.

Connexions sur secteur

L'enceinte comporte deux prises pour l'alimentation secteur.

La prise marquee correspond à l'entrée de l'alimentation secteur (branchement à partir de la prise murale), et l'autre correspond à la sortie de l'alimentation secteur vers le BeoVision 7 (cette prise n'est pas disponible sur les enceintes destinées au marché américain).

Remarque: Le cordon secteur partant de la prise murale doit etre fixe au collier de serrage situé sur I'enceinte, comme le montre la page suivante.

Commutateur POSITION

Ce commutateur comporte deux réglages: F (Free-standing position, position autonome) et W (Wall position, position murale).

Le réglage à utiliser est expliqué dans « Adapter l'enceinte à votre piece » (p. 8-9).

Prise POWER LINK

Utilisez cette prise pour connecter l'enceinte à l'une des prises Power Link du système Bang & Olufsen, voir la page suivante.

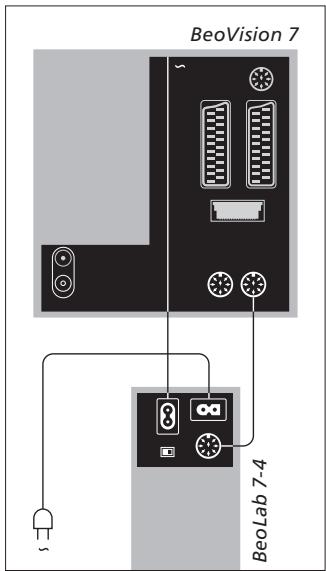

Connexion au BeoVision 7... Connectez l'enceinte à l'une des prises Power Link du panneau de prises gauche du BeoVision 7.

Pour plus d'informations sur les panneaux de prises du NeoVision 7, priere de vous reporter aux Manuels fournis avec le produit.

Les deux cordons secteur et le cable Power Link sont fournis avec le BeoVision 7.

Collier de serrage : Pour des raisons de sécurité, le cordon secteur venant de la prise murale doit être fixé à l'enceinte. Pour ce faire, tirez le cordon derrière le collier.

Connexion à autres systèmes Bang & Olufsen ...

Utilisez un cable Power Link de type approprié pour connecter l'enceinte à une prise Power Link du système Bang & Olufsen.

Pour plus d'informations, priere de
vous reporter au manuel fourni
avec le systeme Bang & Olufsen.

Cable Power Link: Ne pas utiliser un cable de type plus ancien qui entraînerait du bruit et qui, par conséquent, ne délivrerait pas la qualité sonore optimale! Le nouveau type de cable compte une marque triangulaire sur la fiche.

Normalement, lorsqu'une enceinte est placéedans un angle ou presd'un mur, le niveau des basses est augmenté comparé à celui d'une enceinte placéedans une position plus autonome.

Afin d'eviter cette amplification excessive des basses, utilisez le commutateur POSITION pour assurer que le niveau des basses correspond à l'emplacement de l'enceinte. Le réglage approprié du commutateur dépend de la distance qui sépare l'enceinte des murs et angles de la pierce.

Le commutateur POSITION

• F (Free-standing position, position autonome) Utilisez ce réglage si l'enceinte est placée de manière à ce que la grille de la face avant se trouve à plus de 50 cm ( 20'' ) du mur situé derrière, par exemple sur l'un des pieds.

• W (Wall position, position murale) Utilisez ce réglage si l'enceinte est placée de manière à ce que la grille de la face avant se trouve à moins de 50 cm (20") du mur situé derrière.

Il faut toujours utiliser ce réglage si l'enceinte est placée sur unquelconque des supports muraux, mais également lorsqu'elle estplacee sur I'un des pieds,àproximé du mur arrrière.

Le commutateur POSITION est situé sur le panneau de prises.

Comment mesurer : La distance est mesurée comme le montre l'illustration, l'enceinte étant vue de dessus.

Pour acceder auxétiquettes d'homologation,retirer la grille de la face avant de l'enceinte: Poussez la grille de la face avant vers le bas jusqu'au blocage ( 10cm / 4 ) .Il est désormais possible de retirer la grille de la face avant.

Remarque: Pour installer à nouveau la grille, insérez d'abord la cheville centrale au fond de la rainure (a) et déplacez la grille vers le haut. Assurez-vous que l'ensemble des six points d'attache s'engageant entière dans les supports correspondants sur l'enceinte (b), afin d'installer correctement la grille de la face avant.

Destiné uniquement au marché canadien!

Cet apparéil numérique de classe B répond à toutes les exigences de la réglementation Canadian

Ce produit est conforme aux conditions enoncées

Dans les directives CEE 89/336 et 73/23.

Sous réserve de modifications sans préavis des caractéristiques techniques, des fonctions et de leur utilisation!
