Type de produit	Aspirateur à eau et à poussière
Caractéristiques techniques principales	Fonctionnalité d'aspiration humide et sèche, filtration efficace
Alimentation électrique	220-240 V / 50-60 Hz
Dimensions approximatives	Dimensions : 370 x 360 x 460 mm
Poids	Environ 7,5 kg
Capacité du réservoir	Réservoir d'eau propre : 4,0 L, réservoir d'eau usée : 4,0 L
Puissance	1 400 W
Fonctions principales	Aspiration de liquides, nettoyage de tapis et moquettes, accessoires variés
Entretien et nettoyage	Filtre lavable, réservoir facile à vider et à nettoyer
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité d'accès aux composants internes
Sécurité	Protection contre les surcharges, câble électrique avec protection intégrée
Compatibilités	Accessoires compatibles avec d'autres modèles KARCHER
Informations générales	Idéal pour un nettoyage en profondeur des surfaces textiles et des sols durs

FOIRE AUX QUESTIONS - SE4 SE4 Plus SE4 Plus Special KARCHER

Comment assembler le nettoyeur détacheur KARCHER SE4 ?

Pour assembler le KARCHER SE4, commencez par fixer le tuyau d'aspiration à l'appareil et branchez le câble d'alimentation dans une prise électrique. Référez-vous au manuel d'utilisation pour des instructions détaillées sur l'assemblage des accessoires.

Quelle est la capacité du réservoir d'eau du KARCHER SE4 ?

Le réservoir d'eau du KARCHER SE4 a une capacité de 4 litres, ce qui permet une utilisation prolongée sans avoir à le remplir fréquemment.

Comment nettoyer les accessoires du nettoyeur détacheur KARCHER SE4 ?

Les accessoires peuvent être nettoyés à l'eau chaude savonneuse. Évitez d'utiliser des nettoyants abrasifs. Assurez-vous de bien les rincer et de les laisser sécher complètement avant de les ranger.

Le KARCHER SE4 peut-il être utilisé sur tous les types de tissus ?

Le KARCHER SE4 est conçu pour être utilisé sur la plupart des tissus d'ameublement, mais il est recommandé de tester d'abord sur une petite surface discrète pour s'assurer qu'il n'y a pas de décoloration ou d'endommagement.

Comment éliminer les odeurs tenaces avec le KARCHER SE4 ?

Pour éliminer les odeurs tenaces, utilisez un détergent adapté et suivez les instructions de dosage. Appliquez le produit sur la surface à traiter et utilisez le nettoyeur détacheur pour extraire la saleté et les odeurs.

Que faire si le KARCHER SE4 ne démarre pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir d'eau est rempli et que le couvercle est bien fermé. Si le problème persiste, consultez le manuel d'utilisation pour des solutions supplémentaires.

Comment détartrer le KARCHER SE4 ?

Pour détartrer le KARCHER SE4, utilisez un produit de détartrage spécialement conçu pour les nettoyeurs à vapeur. Suivez les instructions sur le produit et rincez soigneusement l'appareil après le détartrage.

Y a-t-il des pièces de rechange disponibles pour le KARCHER SE4 ?

Oui, des pièces de rechange pour le KARCHER SE4 sont disponibles auprès des revendeurs agréés et sur le site officiel de KARCHER. Assurez-vous de vérifier les références des pièces compatibles.

Comment optimiser la performance du KARCHER SE4 ?

Pour optimiser la performance de votre KARCHER SE4, utilisez toujours des détergents recommandés, nettoyez régulièrement les filtres et les accessoires, et suivez les instructions d'entretien fournies dans le manuel.

Est-ce que le KARCHER SE4 est garanti ?

Oui, le KARCHER SE4 est généralement couvert par une garantie de deux ans. Veuillez consulter votre manuel pour les détails spécifiques concernant les conditions de garantie.

MODE D'EMPLOI SE4 SE4 Plus SE4 Plus Special KARCHER

Remarques générales 17 Utilisation conforme. 18 Protection de l'environnement 18 Service après-vente 18 Accessoires et pièces de rechange 18 Étendue de livraison 18 Symboles sur l'appareil 18 Description de l'appareil 18 Mise en service 19 Utilisation 19 Entretien et maintenance 22 Dépannage en cas de défaut 23 Garantie 23 Caractéristiques techniques 23

Remarques générales

Veuillez présenter le manuel d'instructions original et les consignes de sécurité jointes avant la première

utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

• Le non-respect des manuels d'instructions et des consignes de sécurité peut entraîner des dommages sur l'appareil et des dangers pour l'opérateur et d'autres personnes.
• Informer immédiatement le vendeur en cas de dommage du au transport. Vérifiez le contenu de l'emballage lors du déballage, qu'il ne manque pas d'accessoires et qu'il n'y a pas de dommage.

Vous trouverez un code pour accéder à une catégorie d'application dans :

Illustration B

Utilisation conforme

Utiliser l'appareil uniquement pour un usage ménager.

L'appareil est destiné à être utilisé comme nettoyant par pulvérisation-extraction pour le nettoyage d'entretien ou le nettoyage en profondeur des moquettes, conformément aux descriptions et aux consignes de sécurité figurant dans le présent manuel. - Une buse pour sols durs pour la buse pour sol de la vague (incluse dans l'ensemble de la livraison) permet également de nettoyer les sols durs. - Les accessoires correspondants (inclus dans l'ensemble de la livraison) permettent également une utilisation comme aspirateur humide et de poussières.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.

Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kärcher.de/REACH

Service après-vente

Notre filiale KÄRCHER répondra volontiers à toutes vos questions ou défauts.

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.karcher.com.

Étendue de livraison

L'étendue de livraison de l'appareil est illustrée sur l'emballage. Lors du déballage, vérifie que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage au transport, veillez informer votre distributeur.

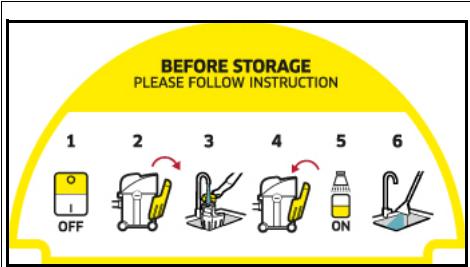

Symboles sur l'appareil

Sur la tablette de l'appareil se trouve un autocollant qui décrit le nettoyage de l'appareil avant de le ranger :

1. Eteindre l'appareil. 2. Retirer le réservoir d'eau propre. 3. Remplir le réservoir d'eau propre d'env. 1 litre d'eau claire. 4. Insérer le réservoir d'eau propre. 5. Appuyer sur l'interrupteur de pulvérisation. 6. Laisser l'eau pulvérisée s'écouler dans le lavabo. Voir également le chapitre Terminer l'utilisation

Description de l'appareil

Selon le modèle choisi, il existe des différences d'équipement. L'équipement spécifique est décrit sur l'emballage de l'appareil.

Pour les figures, voir la page des graphiques. Illustration A

(1) Raccordement tuyau d'aspiration ② Raccordement tuyau de pulverisation (3) Tête de l'appareil ④ Interrupteur pour pulveriser de l'eau et du détergent ⑤ Interrupteur marche/arrêt pour l'aspiration (6) Poignée encastrée sur la tête de l'appareil ⑦ Poignée de transport Bouton de déverrouillage du réservoir d'eau propre (9) Réservoir d'eau propre (10) Rangement, cordon d'alimentation 11 Câble d'alimentation avec fiche secteur 12 Réservoir 13 Support pour tube d'aspiration et accessoires (14) Roues directionnelles (5x) 15Sacs filtrants (16) Filtre mousse avec couvercle 17 Flexible d'aspiration et aspersion avec levier de pulvérisation et bouton de blocage 18 Flexible d'aspiration et aspersion 2 x 0,5 m (2x) 19 Buse de sol de lavage avec buse pour sol dur 20 ^ suéur pour canapé de lavage (21) **suceur fentes de lavage

22 ** buse pour sol à clips avec insert pour moquette et sol dur pour aspirateur humide et de poussières 23 ** suceur pour canapés pour l'aspiration de poussières (24) ** suceur fentes pour l'aspiration de poussières 25 ** suceur fentes extra-long pour l'aspiration de poussières 26 ** buse pour sol commutable pour tapis et sols durs pour l'aspiration de poussières (27) ** Detergeant SE KÄRCHER (100 ml) 28 ** Detergeant SE KARCHER (1000 ml)

En fonction de la version d'équipement

Remarque

Pour retirer la tête de l'appareil, il faut d'abord décaler le réservoir d'eau fraîche et rabattre la poignée de transport sur le côté vers le bas.

Démontage du réservoir d'eau propre

1. Appuyer sur la touche de déverrouillage.

Retrait de la tête de l'appareil

1. Tirer la poignée de transport vers l'avant. Illustration D La tête de l'appareil est déverrouillée.
2. Retirer la tête de l'appareil. Illustration E

Monter les roues directionnelles

1. Sortir le contenu du réservoir. Illustration E
2. Retourner le réservoir.
3. Pousser les roues directionnelles jusqu'à la butée dans les ouvertures au fond du réservoir. Illustration F
4. Retourner le réservoir.

Poser la tête de l'appareil

1. Poser la tête de l'appareil sur le réservoir.
2. Tirer la poignée de transport vers le haut. La tête de l'appareil est verrouillée. Illustration G

Monter le réservoir d'eau propre

1. Insérer le réservoir d'eau propre en bas.
2. Pousser le réservoir d'eau propre en haut contre la tête de l'appareil.
3. S'assurer que le réservoir d'eau propre est bien enclenché. Illustration H

Raccorder le flexible d'aspiration et de pulvérisation

1. Enfonce le flexible d'aspiration et le flexible de pulvérisation sur le raccord de l'appareil, les deux parties doivent s'enclencher de manière audible. Illustration I
2. Selon les besoins, monter les accessoires. Voir chapitre Montage des accessoires.

Nettoyage de sol

Utiliser la buse de sol de lavage pour le nettoyage de la moquette ou du sol dur (avec la buse pour sol dur).

1. Enfiler le buse de sol de lavage sur les tubes d'aspiration et aspersion jusqu'à ce qu'elle s'enclenche de manière audible.

Remarque

Pour le nettoyage des sols durs, utiliser l'accessoire pour sols durs.

• Enfiler le buse de sol dur sur la buse de lavage jusqu'à ce qu'elle s'enclenche de manière audible. La lèvre en caoutchouc est orientée vers l'avant, les bandes de brossage vers l'arrière. Illustration K

Nettoyage de meubles capitonnés et surfaces textiles

Selon les besoins, utiliser le suceur pour canapés de lavage ou le suceur pour fentes de lavage pour nettoyer par exemple les coussins et les matelas.

• Encoincer le suceur pour canapés de lavage ou le suceur pour fentes de lavage sur la poignée du tuyau d'aspiration jusqu'à ce qu'il s'enclenche de manière audible.

Monter les accessoires pour l'aspiration humide et de poussières

1. En fonction du revêtement de sol et des besoins de nettoyage, veiller à utiliser les bons inserts ou les bons réglages pour la buse pour sol.

Remarque

Utilisation de la buse pour sol avec inserts

Pour le nettoyage de moquettes, utiliser l'insert pour moquette. Pour le nettoyage de la saleté sèche, des sols durs ou de l'eau - utiliser l'insert de mélange (bande de brossage et lèvre en caoutchouc). Illustration O

Remarque

Utilisation de la buse pour sol commutable

Utiliser uniquement pour aspirer les salissures sèches. - Utiliser la position avec des bandes de brosse rétractées sur la face inférieure pour le nettoyage de moquettes. Pour le nettoyage des sols durs, utiliser une position avec des bandes de brosses étendues sur la partie inférieure. Illustration P

1. Pour nettoyer par exemple des fauteuils et canapés, glisser sueurs de canapés ou fentes directement sur la poignée du tuyau d'aspiration. Illustration Q

Déparer les accessoires pour le nettoyage par injection/extraction

1. Retirer l'embout pour sols durs du suceur pour sols de lavage. Illustration K
2. Appuyer sur la touche de déverrouillage et séparer le buse de sol de lavage des tuyaux d'aspiration et aspersion. Illustration K

Dépôt de l'air

1. Séparer le suceur pour canapés ou fentes du tuyau d'aspiration. Illustration Q

Attention

L'utilisation de produits de nettoyage inappropriés peut endommager l'appareil et entraîner l'exclusion de la garantie.

Attention

Le réservoir d'eau propre doit être bien positionné dans l'appareil.

Remarque

Si besoin, utiliser du détergent SE KÄRCHER pour le nettoyage pour textiles.

• Verser le détergent et remplir d'eau jusqu'au repère. Le volume de remplissage complet est de 4,0 litre au maximum.

Remarque

Le réservoir d'eau propre peut être retiré à tout moment pour être rempli ou être rempli directement sur l'appareil.

Remplissage du réservoir d'eau directement sur l'appareil

1. Rabattre le bouchon du réservoir vers le haut. 2. Quantité recommandée de détergent KÄRCHER SE: RM 519 200 ml, RM 519N 100 ml. Selon le degré d'encrassement, la quantité peut également être réduite. Le détergent est versé dans le réservoir d'eau du robinet, remplir avec de l'eau potable, ne pas faire déborder.

Démonter le réservoir d'eau pour le replir

1. Démonter le réservoir d'eau propre, voir chapitre Démontage du réservoir d'eau propre.
2. Rabattre le bouchon du réservoir vers le haut.
3. Remplissage, voir « 2 » dans « Remplissage du réseau d'eau directement sur l'appareil » Illustration R
4. Fermer le bouchon de réservoir.
5. Monter le réservoir d'eau propre, voir chapitre Monter le réservoir d'eau propre.

Remarque

Selon les besoins en nettoyage, les fonctions d'aspiration et d'aspersion peuvent être activées et utilisées indépendamment ou simultanément.

1. Pour vaporiser l'eau avec le détergent, appuyer sur l'interrupteur d'aspersion. Le voyant de l'interrupteur s'allume et la pompe démarre. Illustration U
2. Fermer complètement le clapet d'air de default. Illustration V

Conseils de nettoyage

• Vaporiser à l'avance les zones très sales et laisser la solution de nettoyage agir pendant 5 à 10 minutes.
• Travailler toujours de la lumière à l'ombre (de la fenêtre à la porte).
• Travailler toujours de la zone nettoyée à la zone non nettoyée.
• Plus le revêtement est sensible (tapis orientaux, berbères, tissu d'aménagement), plus la concentration de détergent est faible. La moquette à dos de jute peut rétrécir et les couleurs peuvent dégorguer si le travail est trop humide.
• À l'état encore mouillé, brosser les tapis à poils longs dans le sens du fil après les avoir nettoyés (par exemple avec un balai pour tapis ou une brosse pour sols).
• Une imperméabilisation après le nettoyage à l'eau évite un ré-encrassement rapide du revêtement textile.
• Ne pas marcher sur la zone nettoyée ou ne pas y poser de meubles avant qu'elle soit parfaitement séchée de manière à éviter tout impact et tache de rouille. Pour améliorer le résultat du nettoyage, rincer l'objet à l'eau claire après avoir appliqué des détergents.

Remarque

L'eau chaude (maximum 50°C) augmente le pouvoir nettoyant.

Remarque

Pour le nettoyage, utiliser uniquement le détergent SE KÄRCHER.

Danger lié à la solution de nettoyage

Risque d'endommagement

Avant d'utiliser l'appareil, vérifier la tenue des couleurs et la résistance à l'eau de l'objet à nettoyer sur une zone peu visible.

Attention

Utilisez l'appareil uniquement sur des sols durs représentant un revêtement imperméable, tels que par exemple un parquet liquide, des carreaux émaillés ou du linoléum.

Attention

Pour éviter d'endommager le sac filtrant, ne pas utiliser de sac filtrant pour l'aspiration par aspersion.

1. S'assurer que le sac filtrant est retiré.
2. Monter l'accessoire souhaité, voir le chapitre Montage des accessoires.
3. Remplir le réservoir d'eau propre avec du produit de nettoyage et de l'eau, voir chapitre Remplir le réservoir d'eau propre.
4. Allumer l'appareil (position I), voir chapitre Démarrage de l'appareil. Le moteur thermique démarre.

1. Fermer complètement la vanne d'air de défaut.

Illustration v

1. Appuyer sur l'interrupteur de pulvérisation.

Le voyant de l'interrupteur s'allume et la pompe démarre

Illustration u

1. Pour vaporiser la solution de nettoyage, actionner le levier sur la poignée.

Illustration w

La solution de nettoyage est pulvérisée.

1. Pour pulvériser de grandes surfaces, actionner d'abord le levier sur la poignée, puis appuyer sur le bouton de blocage.

Illustration x

1. Repasser plusieurs fois en bande sur la surface à nettoyer. Tirer pour cela la buse vers l'arrière, sans pousser.

Remarque

Si le réservoir d'eau propre est vide, de l'air pénétre dans la pompe et celle-ci devient bruyante. Dans ce cas, la fonction de pulvérisation doit être désactivée. En cas de besoin en eau, arrêtez également le moteur d'aspiration et remplissez le réservoir d'eau propre.

Remarque

Lorsque le réservoir d'eau sale est plein et/ou que le filtre mousse est mouillé, un flotteur ferme l'ouverture d'aspiration et l'appareil fonctionne à un régime plus élevé et devient bruyant.

Pour éviter de trop remplir le bac d'eau sale, vider directement le réservoir d'eau sale lors du remplissage du réservoir d'eau propre.

1. Après le travail de nettoyage, éteindre l'appareil (position O), voir chapitre Arrêter l'appareil.

Remarque

Après l'arrêt de l'appareil, il y a encore du liquide résiduel dans l'accessoire de lavage qui s'écoule sur le sol. Pour aspirer ce liquide résiduel, enclencher à nouveau brièvement la fonction d'aspiration de l'appareil et enlever le liquide résiduel du sol.

1. Allumer l'appareil (position I), voir chapitre Démarrage de l'appareil et aspirer les liquides résiduels.
2. Éteindre l'appareil (position I), voir chapitre Arrêt de l'appareil.

1. Vider le réservoir, voir chapitre Vider le réservoir.

Salissure légère / normale avec la méthode en une étape

1. Appuyer sur l'interrupteur de pulvérisation, voir chapitre Aspiration et aspersion

Illustration u

1. Asperger et aspirer simultanément la solution de nettoyage en une seule opération.
2. Éteindre l'interrupteur d'aspersion et aspirer les restes de solution de nettoyage.
3. Après le nettoyage, réaliser un nettoyage du canapé et de la moquette à l'eau propre et chaude et l'imprégner au besoin.

Encrassement important ou taches avec la méthode en deux étapes

1. Appuyer sur l'interrupeur de pulvérisation, voir chapitre Aspiration et aspersion Illustration U
2. Appliquer la solution de nettoyage et laisser agir 5 à 10 minutes. La fonction d'aspiration reste alors désactivée.
3. Après le temps d'action, nettoyer la surface comme pour un encrassement léger / normal.
4. À propos le nettoyage, réaliser un nettoyage du canapé et de la moquette à l'eau propre et chaude et l'imprégner au besoin.

Dommage du sac filtrant

L'utilisation d'un sac filtrant lors de l'aspiration de l'eau peut l'endommager.

N'utilisez pas de sac filtrant pour aspirer de l'eau.

1. Retirer le sac filtrant.
2. Monter l'accessoire souhaité, voir le chapitre Montage des accessoires.
3. Allumer l'appareil, voir chapitre Démarrage de l'appareil.

1. Pour aspirer de grandes quantités d'eau, ouvrir complètement la vanne d'air de défaut.

Remarque

Dès que le réservoir d'eau sale est plein, le flotteur ferme l'ouverture d'aspiration et la vitesse de rotation de l'appareil augmente et fait du bruit. 5. Vider le réservoir, voir chapitre Vider le réservoir.

Dommages matériels dus à une aspiration sans sac filtrant

L'appareil peut être endommagé.

Lors de l'aspiration de poussières, toujours travailler avec un sac filtrant inséré au préalable.

Endommagement du filtre mousse

Lors de la commutation d'aspiration à l'eau vers l'aspiration à sec, le filtre mousse mouillé peut se collmater et doit être inutilisable.

Remplacer le filtre mousse si besoin.

Remarque

Le réservoir et les accessoires doivent être secs, sinon les salissures risquent d'adhérer.

1. S'assurer que le réservoir et les accessoires sont secs.
2. Mettre le sac filtrant en place. a) Déplier complètement le sac filtrant. b) Placer le sac filtrant sur le raccord de l'appareil et appuyer fermement.

Illustration AB

1. Monter l'accessoire souhaité, voir le chapitre Montage des accessoires
2. Régler la puissance d'aspiration avec le curseur de carence d'air. Illustration Z

Arrêter l'appareil

1. Appuyer sur l'interrupteur d'aspersion. La pompe s'arrête et le voyant de l'interrupteur ne s'allume plus. Illustration U
2. Retirer la fiche secteur de la prise de courant.

Vider le réservoir d'eau propre

1. Démonter le réservoir d'eau propre, voir chapitre Démontage du réservoir d'eau propre.
2. Vider le réservoir d'eau propre
3. Monter le réservoir d'eau propre, voir chapitre Monter le réservoir d'eau propre.

Remarque

Dès que le réservoir est plein, le flotteur ferme l'ouverture d'aspiration et la vitesse de rotation de l'appareil augmente et fait du bruit. Éteindre immédiatement l'appareil et vider les eaux usées.

1. Éteindre l'appareil. Voir chapitre Arrêter l'appareil
2. Retirer le tuyau d'aspiration et le tuyau de pulvérisation.
3. Retirer la tête d'appareil, voir chapitre Retrait de la tête de l'appareil.
4. Vider le réservoir. Illustration AA
5. Mettre en place la tête d'appareil, voir chapitre Poser la tête de l'appareil.
6. Monter le réservoir d'eau propre, voir chapitre Monter le réservoir d'eau propre.

Remarque

Pour éviter que des particules de nettoyage et de saleté ne restent dans les conduites, effectuer un nettoyage (sans ajout de produits de nettoyage) après chaque utilisation.

1. Rincer les conduites de pulvérisation dans l'appareil.

a Remplir le réservoir d'eau propre d'env. 1 litre d'eau claire. b Appuyer sur l'interrupteur de pulvérisation. Le voyant de l'interrupteur s'allume et la pompe démarre. c Tenir le tuyau d'aspersion/d'aspiration au-dessus d'un écoulement jusqu'à ce que l'eau claire soit épaisse.

1. Éteindre l'appareil, voir chapitre Arrêter l'appareil.
2. Débrancher les accessoires, voir chapitre Démontage des accessoires
3. Éliminer le liquide restant dans le tuyau d'aspiration.

a) Appuyer sur la touche de déverrouillage et retirer le tuyau de pulvérisation/d'aspiration de l'appareil. b) Appuyer sur le levier de la poignée du tuyau d'aspiration et laisser le liquide s'écouler. Illustration W

Remarque

Pour que le liquide puisse sécher complètement, ne pas enrouler le tuyau de pulvérisation/d'aspiration autour de l'appareil pour le faire sécher.

Remarque

Pour éviter les flaques dans les zones d'habitation (par ex. sur la moquette, le parquet), verser le liquide résiduel dans un récipient approprié (par ex. lavabo, seau).

1. Nettoyer les accessoires individuellement sous l'eau courante et les laisser ensuite sécher.

Remarque

L'eau résiduelle éventuellement présente peut s'égoutter, c'est pourquoi il est préférable de la verser dans la douche ou la baignoire.

1. Vider le réservoir, voir chapitre Vider le réservoir.
2. Bien rincer le réservoir à l'eau claire.
3. Si nécessaire, p. ex. si le filtre du réservoir d'eau propre est encrassé e dans le réservoir d'eau propre.
4. Laisser l'appareil ouvert pour qu'il sèche.
5. Après séchage complet, fixer les tubes d'aspiration de pulvérisation sur le porte-accessoires.
6. Entreposser l'appareil dans une pièce sèche à l'abri du gel.

Consignes générales d'entretien

• Entretenir l'appareil et les accessoires en matière synthétique à l'aide d'un détergent pour synthétique du commerce.
• Rincer si nécessaire le réservoir et les accessoires à l'eau et les sécher avant toute réutilisation.

Nettoyer le filtre mousse

1. Démonter la tête de l'appareil.
2. Tapoter le filtre mousse sec et le nettoyer à l'eau courante, le cas échéant. Pour ce faire, retirer le filtre mousse du panier de filtrage.

Illustration AC

1. Ne pas frotter ou brosser le filtre mousse lors du nettoyage.
2. Laisser sécher complètement le filtre mousse avant de le réutiliser.

Illustration AD

1. Lors de la remise en place du filtre mousse, placer le filtre sur le panier de filtrage et s'assurer de sa fixation correcte.

Remarque

Pour garantir le bon fonctionnement de l'appareil, il est important que le petit couvercle noir soit encore inséré dans le panier flottant avant d'instruire le filtre en mousse.

Remarque

Si le jet de pulvérisation n'est pas uniforme, la buse de pulvérisation de l'accessoire de lavage peut être bouchée par des résidus et doit être nettoyée.

1. Pour nettoyer la buse de lavage du sol et des canapés, desserrer la fixation de la buse en la tournant et la retirer avec la buse de pulvérisation.

Remarque

Conserver soigneusement le joint torique d'étanchéité et le remettre en place après le nettoyage. Illustration AE

1. Nettoyer les résidus dans la buse de pulvérisation sous l'eau courante.
2. Insérer la buse de pulvérization dans la fixation de la buse et la fixer à nouveau en la tournant.
3. Nettoyer les résidus dans la buse de pulvérisation du suéur fentes de lavage également sous l'eau courante.

Remarque

Au fond du réservoir d'eau propre se trouve un tamis sur lequel des particules de saleté peuvent se déposer et ainsi gêner le passage de l'eau.

Il faut donc rincer régulièrement le réservoir d'eau propre.

1. Démonter le réservoir d'eau propre, voir chapitre Démontage du réservoir d'eau propre.
2. Nettoyer le tamis.

a) Rabattre le bouchon du réservoir vers le haut. b) Libérer le verrouillage. c) Retirer le flexible d'eau du réservoir.

Le tamis se trouve à l'extrémité du flexible d'eau.

Nettoyer le tamis à l'eau courante.

1. Rincer le réservoir d'eau propre à l'eau claire. Illustration AF
2. Mettre le tamis en place.
3. Verrouiller le réservoir d'eau propre.
4. Monter le réservoir d'eau propre, voir chapitre Monter le réservoir d'eau propre.

Aucune fuite d'eau au niveau de la buse

Réservoir d'eau propre vide

• Remplir le réservoir d'eau propre. Tamis d'eau propre encrassé, nettoyer le filtre à eau propre. Réservoir d'eau propre mal installé.
• Monter le réservoir d'eau propre.

Raccord entre les accessoires et le tuyau d'aspersion/d'aspiration incorrect.

• Établir une connexion correcte. Pompe pour le détergent défectueuse, faire appel au service après-vente.

Jet de pulvérisation irrégulier

La buse de pulvérisation de l'accessoire pour le nettoyeur par injection/extraction est encrassée. Nettoyer la buse de pulvérisation de l'accessoire concerné.

Puissance d'aspiration insuffisante

Le clapet d'air de défaut est trop ouvert. - Fermer le clapet d'air.

Les accessoires, le tuyau d'aspiration ou les tubes d'aspiration et d’aspersion sont bouchés. - Retirer le bouchon.

Le sac filtrant est plein.

Vider le sac filtrant.

Le filtre mousse est encrassé. - Taperez le filtre mousse sec ou le nettoyer à l'eau. Le filtre mousse est usé. - Remplacer le filtre mousse.

Pompe pour le détergent bruyante

Réservoir d'eau propre vide - Remplir le réservoir d'eau propre.

L'eau, la vapeur d'eau et/ou la mousse s'échappent des deux côtes de la tête de l'appareil

Le filtre mousse est trop humide, c'est pourquoi l'eau est transportée vers l'extérieur par le moteur.

• Éteindre l'appareil et laisser sécher le filtre mousse et l'appareil.
• Il est possible d'accélérer le séchage du filtre mousse en le démontant.

Un mauvais dosage du détergent entraîne la formation de mousse.

• Veiller à respecter le dosage du détergent recommandé par le fabricant.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur tout appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériel ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat.

(Voir l'adresse au dos)

Vous trouvez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet KÄCHER local sous « Téléchargements »

Caractéristiques techniques

Raccordement électrique
Fréquence	Hz	50-60
Tension	V	220-240
Fusible principal (lent)	A	10
Puisance nominale	W	1000

Caractéristiques de puissance de l'appareil

Volume max. de replissage de l'eau du robinet	I	4
Volume max. de replissage d'eau sale	I	4
Température max. de la solution de nettoyage (T en max.)	°C	50

Dimensions et poids

Poids (sans accessoires)	kg	7,6
Longueur x largeur x hauteur	mm	430x385
		x535

Valeurs déterminées selon en 60704-2-1

Niveau de pression acoustique

dB(A)

74

Sous réserve de modifications techniques.

Indices

en fonction de la variante de équipimiento

Notice

1. Ligar a ficha de rede à tomada.

1. Pour activer la fonction d'aspiration de l'appareil, actionner l'interrupteur Ligar (position I).

Le moteur d'aspiration s'arrête.

Atout xohan aKataaannawv KaBapiatikuv mopoie va npokanei Znmu st ouakeun kai va naevi iaXuei ne yevnuan

To doxio kapou vepou npetni va eivai yepa 0eewevo otoukeuhi.

Avant xpeiaZeTai, via rok kathetaiapio upaamatuv Xpnaipoiinote to kthetaiaptikoyupo KARCHER SE.

aJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJzJz

. jgJ Jj gJ j 1 (I gJgJ) jgJ Jj

TaIaO

glissé joint plw ybiw 0g9 biol.5

ZaLia|oJoo

.1jglalJlalJlJlJlJl.6

TaIaI@

21aall jg>gall 2laal c g aiaai all

Ua|la|0g

(Ogogall) 1234567890

TaIa|Og

aall 100.3

FR - Téléchargez l'application Home & Garden pour enregistrer votre appareil et bénéficier d'une assistance complète en matière de nettoyage.

• Contrôle des produits intelligents Conseils d'utilisation & expertise
• Informations sur les produits, présentation des accessoires et manuels d'utilisation Aide et contact de service
• Boutique en ligne - offres exclusives et bien plus encore
