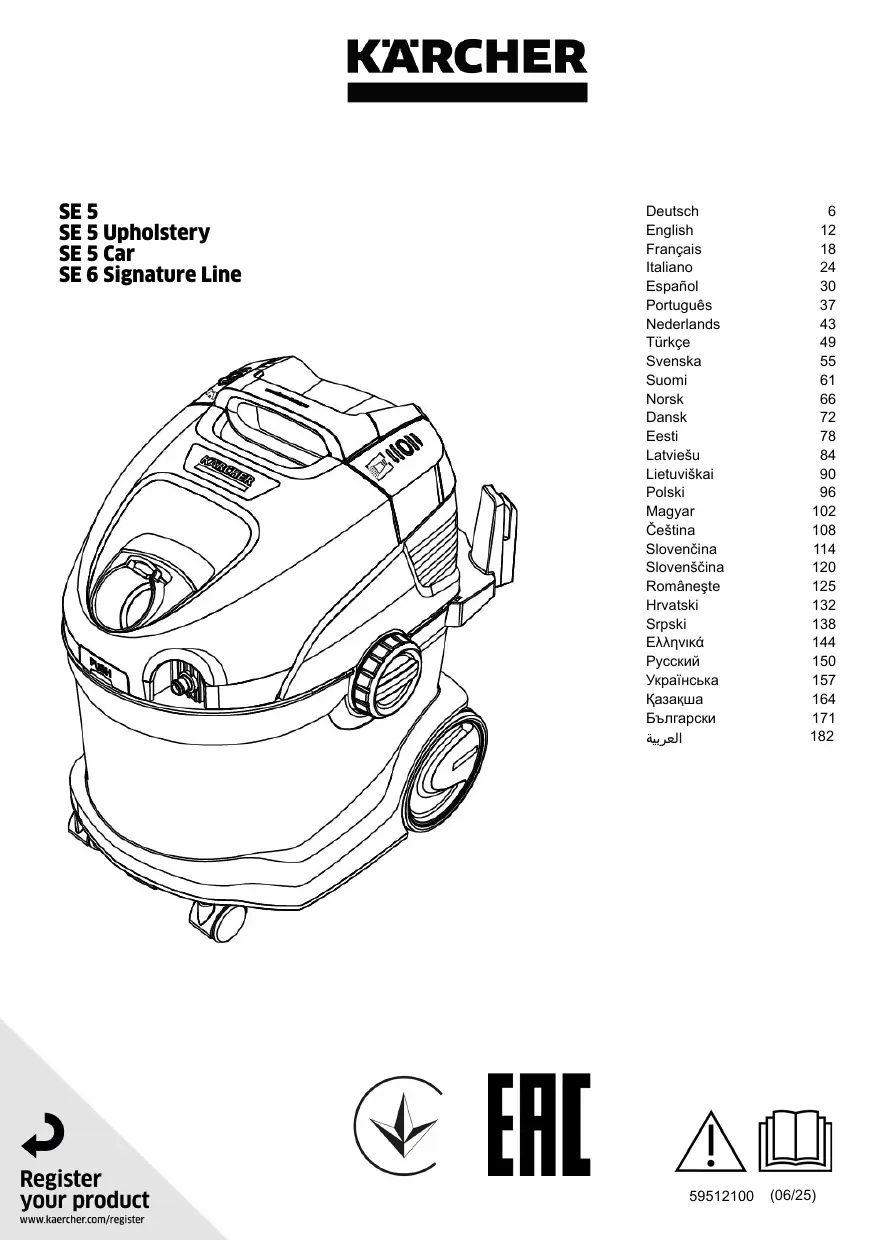

MODE D'EMPLOI SE5 SE5 Upholstery SE5 Car SE6 Signature Line KARCHER

Remarques générales Veuillez lire le présent le manuel d'ins- ÂÀ tructions original et les consignes de sé- curité jointes avant la première utilisation de l'appareil. Suivez ces instructions. Conservez les deux manuels pour une utilisation ulté- rieure ou pour le propriétaire suivant. +_Le non-respect des manuels d'instructions et des consignes de sécurité peut entraîner des dom- mages sur l'appareil et des dangers pour l'opérateur et d'autres personnes. +__ Informer immédiatement le vendeur en cas de dom- mage dû au transport. + Vérifiez le contenu de l'emballage lors du déballage, qu'il ne manque pas d'accessoires et qu'il n'y a pas de dommage. Vous trouverez un code pour accéder à une vidéo d'ap- plication dans Illustration B Utilisation conforme Utiliser l'appareil uniquement pour un usage ménager privé. +_ L'appareil est destiné à être utilisé comme nettoyant par pulvérisation-extraction pour le nettoyage d'en- tretien ou le nettoyage en profondeur des mo- quettes, conformément aux descriptions et aux consignes de sécurité figurant dans le présent ma- nuel + Une buse pour sols durs pour la buse pou sol de la- vage (incluse dans l'étendue de la livraison) permet également de nettoyer les sols durs. + _ Les accessoires correspondants (inclus dans l'éten- due de livraison) permettent également une utilisa- tion comme aspirateur humide et de poussières. Protection de l'environnement Les matériaux d'emballage sont recyclables. TÀ@ Veuillez éliminer les emballages dans le respect de l'environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables ms ©! souvent des composants tels que des piles, batteries ou de l'huile représentant un danger po- tentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulé ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonc- tionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les or- dures ménagères. Remarques concernant les matières composantes (REACH) Les informations actuelles concernant les matières composantes sont disponibles sous : wwwkaercher.de/ REACH Service après-vente Notre filiale KARCHER répondra volontiers à toutes vos. questions ou défauts. Accessoires et pièces de rechange Utiliser exclusivement des accessoires et pièces de re- change originaux. Ceux-ci garantissent le fonctionne- ment sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de re- change sont disponibles sur le site Internet www.kaer- cher.com. Etendue de livraison L'étendue de livraison de l'appareil est illustrée sur l'em- ballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur. Symboles sur l'appareil [Sur la tête de l'appareil se trouve un autocollant qui dé-| [crit le nettoyage de l'appareil après le travail : 1 Éteindre l'appareil et retirer la tête de l'appareil. (2 Retirer le réservoir d'eau propre. (3 Remplir le réservoir d'eau propre d'env. 1 litre d'eau claire. 4 Mettre en place le réservoir d'eau propre et poser la tête de l'appareil. 5 Appuyer sur l'interrupteur de pulvérisation. (6 Laisser l'eau s'écouler dans le lavabo. Voir également le chapitre Terminer l'exploitation Description de l'appar Selon le modèle choisi, il existe des différences d'équi- pement. L'équipement spécifique est décrit sur l'embal- lage de l'appareil. Pour les figures, voir la page des graphiques. Illustration À © Réservoir @ Bac d'eau sale (dans le réservoir) © Raccordement tuyau de pulvérisation @ Touche de déverrouillage du couvercle du filtre @) Raccordement tuyau d'aspiration @ Couvercle du fire @ Poignée de transport Interrupteur marche/arrêt pour le moteur thermique @© Cäble d'alimentation avec fiche secteur Interrupteur pour pulvériser de l'eau et du détergent @ Logement d'accessoires/rangement, cordon d'ali mentation @) Tête de l'appareil @ Déverrouillage du conteneur (des deux côtés) @) Réservoir d'eau propre (dans le réservoir) @ Roues (2x) 18 Français

@® Roues directionnelles (2x) @ Sacs fitrants en non-tissé @ Filtre plat plissé @ Flexible d'aspiration et aspersion avec bouton de blocage @ ** Flexibles d'aspiration et aspersion 2 x 0,5 m €) ** Buse de sol de lavage avec buse pour sol dur @) “ suceur pour canapé de lavage © “ suceur fentes de lavage @) “ buse pour sol commutable pour tapis et sols durs pour l'aspiration de poussières €) suceur pour canapés pour l'aspiration de pous- sières € suceur fentes pour l'aspiration de poussières €) “ suceur fentes extra-long pour l'aspiration de poussières ** Poignée supplémentaire pour les tubes d'aspira- tion et aspersion © “* Détergeant SE KARCHER (100 ml) © “ Détergeant SE KARCHER (1000 mi) ** En fonction de la version d'équipement Avant la mise en service Retrait de la tête de l'appareil

1. Tourner les deux déverrouillages dans le sens de la

flèche et retirer la tête de l'appareil. Illustration C

2. Sortir le contenu du réservoir.

istration D Monter les roues directionnelles et du logement pour accessoires

1. Pousser les deux roues jusqu'à la butée dans les

ouvertures latérales sur le récipient stration E

2. Pousser les roues directionnelles jusqu'à la butée

dans les ouvertures au fond du réservoir. Illustration F

3. Retourner le réservoir et clipser le support de fixa-

tion des accessoires à l'arrière de la tête de l'appa- reil. stration G Poser la tête de l'appareil + Placer la tête de l'appareil et tourner les deux dispo- sitifs de déverrouillage dans le sens de la flèche. La tête de l'appareil est verrouillée. stration H Mise en service Remarque Selon les basalne on nettoyage : pour l'aspiration de poussières, insérer le sac fil- trant, voir chapitre Aspiration de poussières +_ pour l'aspiration par injection/extraxtion, insérer le bac d'eau sale et remplir le réservoir d'eau propre, voir chapitre Remplir le réservoir d'eau propre. + pour aspirer la saleté/l'eau humide, retirer le réser- voir d'eau propre et le bac d'eau sale ainsi que le sac filtrant du réservoir, voir chapitre Vider le réser- voir après l'aspiration Raccorder le flexible d'aspiration et de pulvérisation

1. Enfoncer le flexible d'aspiration et le flexible de pul-

vérisation sur le raccord de l'appareil, les deux par- ties doivent s'enclencher de manière audible. Illustration |

2. Selon les besoins, monter les accessoires. Voir cha-

pitre Montage des accessoires. Montage des accessoires Monter les accessoires pour le lavage par injection! extraction Nettoyage de sol Utiliser la buse de sol de lavage pour le nettoyage de la moquette ou du sol dur (avec la buse pour sol dur).

1. Assembler les tubes d'aspiration et aspersion et les

raccorder au tuyau d'aspiration, toutes les pièces doivent s'enclencher de manière audible. Illustration J

2. Enfoncer le buse de sol de lavage sur les tubes

d'aspiration et aspersion jusqu'à ce qu'elle s'en- clenche de manière audible. Remarque Pour le nettoyage des sols durs, utiliser l'accessoire pour sols durs. + Enfoncer le buse de sol dur sur la buse de lavage jusqu'à ce qu'elle s'enclenche de manière audible. La lèvre en caoutchouc est orientée vers l'avant, les bandes de brossage vers l'arrière: Illustration K Nettoyage de meubles capitonnés et surfaces tex- tiles Selon les besoins, utiliser le suceur pour canapés de la- vage ou le suceur pour fentes de lavage pour nettoyer par exemple les coussins et les matelas. + Enfoncer le suceur pour canapés de lavage ou le suceur pour fentes de lavage Sur la poignée du tuyau d'aspiration jusqu'à ce qu'il s'enclenche de manière audible. Illustration L. Illustration M Monter la poignée supplémentaire pour les tubes d'aspiration et aspersion Nettoyage de sol Remarque Pour une meilleure manipulation ou un travail plus confortable, il est possible de monter en plus la poignée sur les tubes d'aspiration et aspersion lors de l'aspira- tion du lavage.

1. Ouvrir le support de tube de la poignée et le fixer au

tube d'aspiration et aspersion dans la zone mar- quée, il doit s'enclencher de manière audible. Illustration N Remarque Pour modifier la position de la poignée, ne pas pousser sur la poignée, mais appuyer sur le bouton de déver- rouillage et ajuster à nouveau la poignée. Français 19

Monter les accessoires pour l'aspiration humide et de poussières

1. Assembler les tubes d'aspiration et aspersion de

nettoyage au sol et les raccorder au tuyau d'aspira- tion, toutes les pièces doivent s'enclencher de ma- nière audible. stration J

2. Pousser la buse pour sol sur les tubes d'aspiration

et d'aspersion. stration O

8. En fonction du revêtement de sol et des besoins de

nettoyage, veiller à utiliser les bons réglages pour la buse pour sol. stration P Remarque Utilisation de la buse pour sol commutable Utiliser uniquement pour aspirer les salissures sèches. Utiliser la position avec des bandes de brosse ré- tractées sur la face inférieure pour le nettoyage de moquettes. Pourle nettoyage des sols durs, utiliser une position avec des bandes de brosses étendues sur la partie inférieure. Illustration P Pour nettoyer par exemple des fauteuils et canapés, glisser suceursde canapés ou fentes directement Sur la poignée du tuyau d'aspiration Illustration Q Démontage des accessoires Séparer les accessoires pour le nettoyage par injection/extraction Retirer l'embout pour sols durs du suceur pour sols

Appuyer sur la touche de déverrouillage et séparer le buse de sol de lavage des tuyaux d'aspiration et Appuyer sur la touche de déverrouillage et séparer les tuyaux d'aspiration et aspersion. Illustration J

4. Appuyer sur la touche de déverrouillage de la fente

de lavage ou fentes et la débrancher du tuyau d'as- piration. stration L stration M Séparer les accessoires pour l'aspiration de poussières

1. Séparer la buse pour sol du tube d'aspiration et

d'aspersion. stration O

2. Appuyer sur la touche de déverrouillage et séparer

les tubes d'aspiration et aspersion. stration J Séparer le suceur pour canapés ou fentes du tuyau d'aspiration. Illustration Q Remplir le réservoir d'eau propre ATTENTION L'utilisation de produits de nettoyage inappropriés peut endommager l'appareil et entrainer l'exclusion de la ga- rantie. ATTENTION Les réservoirs d'eau propre et d'eau usée doivent être solidement fixés dans l'appareil. Remarque Si besoin, utiliser du détergent SE KARCHER pour le nettoyage pour textiles. + Verser le détergent et remplir d'eau jusqu'au repère. +_Le volume de remplissage complet est de 4,0 litre au maximum. Remarque Le réservoir d'eau propre peut être retiré à tout moment pour être rempli ou être rempli directement sur l'appa- reil. Remplissage du réservoir d'eau directement sur l'appareil 1 Retirer la tête d'appareil, voir chapitre Retrait de la tête de l'appareil Illustration C 2 Verser 100 à 200 mi de détergent SE KARCHER (la quantité peut varier en fonction du degré d'encras- sement) dans le réservoir d'eau fraîche, remplir avec de l'eau du robinet, ne pas trop remplir. 3 Mettre en place la tête d'appareil, voir chapitre Po- ser la tête de l'appareil Illustration H LS réservoir d'eau pour le remplir Retirer la tête d'appareil, voir chapitre Retrait de la tête de l'appareil Illustration C

2. Retirer le réservoir d'eau propre du récipient en le

tenant par l'anse. Illustration R

3. Remplissage, voir « 2 » dans « Remplissage du ré-

servoir d'eau directement sur l'appareil » Illustration S Insérer le réservoir d'eau propre dans le réservoir.

5. Mettre en place la tête d'appareil, voir chapitre Po-

ser la tête de l'appareil Illustration H

Démarrage de l'appareil Remarque Selon les besoins en nettoyage, les fonctions d'aspira- tion et d'aspersion peuvent étre activées et utilisées in- dépendamment ou simultanément.

1. Brancher la fiche secteur dans la prise de courant.

2. Pour la fonction aspiration, mettre l'appareil en

marche en appuyant sur l'interrupteur de marche/ar- rêt pour l'aspiration. Le moteur thermique démarre. Illustration U

3. Pour vaporiser l'eau avec le détergent, appuyer sur

l'interrupteur d'aspersion. La pompe démarre. Illustration V Fermer complètement le clapet d'air de défaut. Illustration W Méthodes de nettoyage Conseils de nettoyage + Vaporiser à l'avance les zones très sales et laisser la Solution de nettoyage agir pendant 5 à 10 mi- nutes. + Travailler toujours de la lumière à l'ombre (de la fe- nêtre à la porte) + Travailler toujours de la zone nettoyée à la zone non nettoyée 20 Français

+ Plus le revêtement est sensible (tapis orientaux, berbères, tissu d'ameublement), plus la concentra- tion de détergent est faible. + La moquette à dos de jute peut rétrécir et les cou- leurs peuvent dégorger si le travail est trop humide. + _ À l'état encore mouillé, brosser les tapis à poils longs dans le sens du fi après les avoir nettoyés par exemple avec un balai pour tapis ou une brosse pour sols ). + Une imperméabilisation après le nettoyage à l'eau évite un ré-encrassement rapide du revêtement tex- tie. + Ne pas marcher sur la zone nettoyée ou ne pas y poser de meubles avant qu'elle soit parfaitement Sèche de manière à éviter tout impact et tache de rouille. + Pouraméliorerle résultat du nettoyage, rincer l'objet à l'eau claire après avoir appliqué des détergents. Aspiration et aspersion Remarque L'eau chaude (maximum 50 °C) augmente le pouvoir nettoyant. Remarque Pour le nettoyage, utiliser uniquement le détergent SE HER. ATTENTION Danger lié à la solution de nettoyage Risque d'endommagement Avant d'utiliser l'appareil vérifier la tenue des couleurs et la résistance à l'eau de l'objet à nettoyer sur une zone peu visible. ATTENTION Utilisez l'appareil uniquement sur des sols durs présen- tant un revêtement imperméable, tels que p.ex. un par- quet laqué, des carreaux émaillés ou du linoléum. ATTENTION Pour éviter d'endommager le sac filtrant, ne pas utiliser desc filtrant pour l'aspiration par aspersion. S'assurer que le sac filtrant est retiré. 2 Monter l'accessoire souhaité, voir le chapitre Mon- tage des accessoires.

3. Remplir le réservoir d'eau propre avec du produit de

nettoyage et de l'eau, voir chapitre Remplir le réser- voir d'eau propre.

4. Allumer le moteur thermique, voir chapitre Démar-

rage de l'appareil Illustration U 5.. Fermer complètement la vanne d'air de défaut. Illustration W

6. Mettre la fonction aspersion en marche en appuyant

sur l'interrupteur de marche/arrêt pour l'aspersion: La pompe démarre. Illustration V

7. Pour vaporiser la solution de nettoyage, actionner le

levier sur la poignée. Illustration X La solution de nettoyage est pulvérisée.

8. Pour pulvériser de grandes surfaces, actionner

d'abord le levier sur la poignée, puis appuyer sur le bouton de blocage. Illustration Y

9. Repasser plusieurs fois en bande sur la surface à

netloyer. Tirer pour cela la buse vers l'arrière, sans pousser. Remarque Si le réservoir d'eau propre est vide, de l'air pénètre dans la pompe et celle-ci devient bruyante. Dans ce cas, la fonction de pulvérisation doit être désactivée. En cas de besoin en eau, arrêter également le moteur d'as- piration et remplir le réservoir d'eau propre. Remarque Des que le réservoir d'eau sale est plein, le flotteur ferme l'ouverture d'aspiration et la vitesse de rotation de l'appareil augmente et fait du bru Pour éviter de trop remplir le bac d'eau sale, vider direc- tement le réservoir d'eau sale lors du remplissage du ré- servoir d'eau propre.

10. Après le travail de nettoyage, égteindre la fonction

d'aspersion et le moteur thermique Illustration V Illustration U Remarque Après l'arrêt de l'appareil, il y a encore du liquide rési- duel dans l'accessoire de lavage qui s'écoule sur le sol. Pour aspirer ce liquide résiduel, enclencher à nouveau brièvement la fonction d'aspiration de l'appareil et enle- ver le liquide résiduel du sol.

11. Allumer l'appareil, voir chapitre Démarrage de l'ap-

pareil et aspirer les liquides résiduels.

12. Éteindre à nouveau l'appareil, voir chapitre Arrêter

13. Vider le bac d'eau sale, voir le chapitre Vider le ré-

servoir après l'aspiration Salissure légère / normale avec la méthode en une tape

1. Appuyer sur l'interrupteur de pulvérisation, voir cha-

pire Démarrage de l'appareil Illustration V

2. Asperger et aspirer simultanément la solution de

nettoyage en une seule opération

3. Éteindre l'interrupteur d'aspersion et aspirer les

restes de solution de nettoyage.

4. Après le nettoyage, réaliser un nettoyage du canapé

et de la moquette à l'eau propre et chaude et l'im- prégner au besoin Encrassement important ou taches avec la méthode en deux étapes

1. Appuyer sur l'interrupteur de pulvérisation, voir cha-

pire Démarrage de l'appareil Illustration V

2. Appliquer la solution de nettoyage et laisser agir 5 à

10 minutes. La fonction d'aspiration reste alors désactivée.

3. Après le temps d'action, nettoyer la surface comme

pour un encrassement léger / normal

4. Après le nettoyage, réaliser un nettoyage du canapé

et de la moquette à l'eau propre et chaude et l'im- prégner au besoin Aspiration de l'eau ATTENTION Dommage du sac filtrant L'utilisation d'un sac filtrant lors de l'aspiration de l'eau peut l'endommager. Nuiisez pas de sac filtrant pour aspirer de l'eau. Retirer le sac filtrant.

2. Monter l'accessoire souhaité, voir le chapitre Mon-

tage des accessoires.

3. Allumer l'appareil, voir chapitre Démarrage de l'ap-

4. Pour aspirer de grandes quantités d'eau, ouvrir

complètement la vanne d'air de défaut. Illustration Z Remarque Dés que le réservoir d'eau sale est plein, le flotteur ferme l'ouverture d'aspiration et la vitesse de rotation de l'appareil augmente et fait du bruit

5. Vider le réservoir, voir chapitre Vider le réservoir

après l'aspiration: Aspiration de poussières ATTENTION Dommages matériels dus à une aspiration sans sac filtrant L'appareil peut être endommagé. Lors de l'aspiration de poussières, toujours travailler avec un sac filtrant inséré au préalable. ATTENTION Endommagement du filtre plat plissé Lors de la commutation d'aspiration à l'eau vers l'aspi- ration à sec, un filtre plat plissé mouillé peut se colmater et devenir inutilisable. Laisser sécher suffisamment le filtre plat plissé avant l'aspiration à de poussières ou la remplacer par un filtre sec. Remplacer le filtre plat plissé si besoin. Remarque Le réservoir et les accessoires doivent tre secs, sinon les salissures risquent d'adhérer. Retirer le réservoir d'eau propre et le bac d'eau sale de l'appareil. Illustration R Illustration AB

2. S'assurer que le réservoir et les accessoires sont

3. Fixer le sac filtrant en non-tissé dans le récipient :

Débplier le sac filtrant en non-tissé. Enfoncer les trous de la bride en carton du sac filtrant des deux côtés sur les supports latéraux du récipient. Illustration AD

4. Mettre en place et verrouiller la tête d'appareil, voir

chapitre Poser la tête de l'appareil.

5. Monter l'accessoire souhaité, voir le chapitre Mon-

tage des accessoires

6. Allumer l'appareil, voir chapitre Démarrage de l'ap-

pareil. Illustration U

7. Régler la puissance d'aspiration avec le curseur de

carence d'air. Illustration AA

8. Éteindre l'appareil, voir chapitre Arréter l'appareil.

ler le réservoir après l'aspiration Remarque Des que le réservoir est plein, le flotteur ferme l'ouver- ture d'aspiration et la vitesse de rotation de l'appareil augmente et fait du bruit. Éteindre immédiatement l'ap- pareil et vider les eaux usées.

1. Retirer la tête d'appareil, voir chapitre Retrait de la

2. Vider le réservoir.

3. Mettre en place la tête d'appareil, voir chapitre Po-

ser la tête de l'appareil Arrêter l'appareil

1. Après l'aspersion, éteidre la fonction d'aspersion en

appuyant sur l'interrupteur marchelarrêt de l'asper- sion. Illustration V

2. Éteindre l'appareil en appuyant sur l'interrupteur de

marche/arrêt pour l'aspiration. Illustration U

3. Retirer la fiche secteur de la prise de courant.

Vider le réservoir d'eau propre et le bac d'eau sale

1. Retirer la tête d'appareil, voir chapitre Retrait de la

2. Retirer le réservoir d'eau propre et le bac d'eau sale

en le tenant par l'anse Illustration R Illustration AB Vider le réservoir d'eau propre et le bac d'eau sale. Insérer le réservoir d'eau proprelle bac d'eau sale dans le réservoir en veillant à ce qu'il soit bien fixé.

5. Mettre en place la tête d'appareil, voir chapitre Po-

ser la tête de l'appareil Terminer l'exploitation Remarque Pour éviter que des particules de nettoyage et de saleté ne restent dans les conduites, effectuer un nettoyage {sans ajout de produits de nettoyage) après chaque uti- lisation

1. Rincer les conduites de pulvérisation dans l'appa-

reil. a Éteindre l'appareil et retirer la tête de l'appareil. b Retirer le réservoir d'eau propre et le remplir d'env. 1 litre d'eau claire Mettre en place le réservoir d'eau propre et poser la tête de l'appareil. Allumer l'appareil et appuyer sur l'interrupteur de pulvérisation. La pompe démarre. Tenir le tuyau d'aspersion/d'aspiration au-dessus d'un écoulement jusqu'à ce que l'eau claire soit épuisée. Éteindre l'appareil, voir chapitre Arréter l'appareil. Débrancher les accessoires, voir chapitre Démon- tage des accessoires

4. Éliminer le liquide restant dans le tuyau d'aspersion/

d'aspiration. a Appuyer sur la touche de déverrouillage et retirer le tuyau de pulvérisation/d'aspiration de l'appa- reil. b Appuyer sur le levier de la poignée du tuyau d'as- piration et laisser le liquide s'écouler. Remarque Pour que le liquide puisse sécher complètement, ne pas enrouler le tuyau de pulvérisation/d'aspiration autour de l'appareil pour le faire sécher. Remarque Pour éviter les flaques dans les zones d'habitation (par ex. sur la moquette, le parquet), verser le liquide rési- duel dans un récipient approprié (par ex. lavabo, seau).

5. Nettoyer les accessoires individuellement sous

l'eau courante et les laisser ensuite sécher. Remarque L'eau résiduelle éventuellement présente peut s'égout- ter, c'est pourquoi il est préférable de la verser dans la douche ou la baignoire.

6. Vider le réservoir, voir chapitre Vider le réservoir

après l'aspiration: Bien rincer le réservoir à l'eau claire. Si nécessaire, p.ex. si le filtre du réservoir d'eau propre est encrassé, rincer le réservoir d'eau propre à l'eau claire, voir chapitre Nettoyer le filtre dans le réservoir d'eau propre.

9. Laisser l'appareil ouvert pour qu'il sèche.

10. Après séchage complet, fixer les tubes d'aspiration

de pulvérisation sur le porte-accessoires. Entreposer l'appareil dans une pièce sèche à l'abri du gel Entretien et maintenance Consignes générales d'entretien Entretenir l'appareil et les accessoires en matière synthétique à l'aide d'un détergent pour synthétique du commerce. + Rincer si nécessaire le réservoir et les accessoires à l'eau et les sécher avant toute réutilisation. Nettoyage du filtre plat plissé Remarque Pour un fonctionnement optimal de l'appareil, nettoyer le filtre plat plissé lorsqu'il est encrassé. Déverrouiller le couvercle de la tête de l'appareil. stration AE

2. Ouvrir le couvercle et retirer le fire plat plissé ainsi

que la grille. stration AF

3. Écarter le filtre plat plissé au-dessus d'une poubelle

etle secouer. En cas de fort encrassement, tapoter le filtre plat plissé contre le bord de la poubelle stration AG

4. Nettoyage du filtre humide.

a Si nécessaire, essuyer avec précaution le filtre plat plissé avec un chiffon humide. Ne pas frotter ni brosser. b Laisser sécher complètement le filtre plat plissé avant de le réutiliser. stration AH Nettoyer la buse de pulvérisation Remarque Si le jet de pulvérisation n'est pas uniforme, la buse de pulvérisation de l'accessoire de lavage peut être bou- chée par des résidus et doit étre nettoyée.

1. Pour nettoyer la buse de lavage du sol et des cana-

pés, desserrer la fixation de la buse en la tournant et le retirer avec la buse de pulvérisation Remarque Conserver soigneusement le joint torique d'étanchéité et le remettre en place après le nettoyage. Illustration Al

2. Nettoyer les résidus dans la buse de pulvérisation

sous l'eau courante.

3. Insérer la buse de pulvérisation dans la fixation de

la buse et la fixer à nouveau en la tournant.

4. Nettoyer les résidus dans la buse de pulvérisation

du suceur fentes de lavage également sous l'eau courante. Nettoyer le filtre dans le réservoir d'eau propre

Remarque Au fond du réservoir d'eau propre se trouve un tamis sur lequel des particules de saleté peuvent se déposer et ainsi géner le passage de l'eau Il faut donc rincer régulièrement le réservoir d'eau propre.

1. Retirer la tête d'appareil, voir chapitre Retrait de la

2. Retirer le réservoir d'eau propre du réservoir, voir

chapitre Remplir le réservoir d'eau propre

3. Nettoyer le tamis.

a Retirer le flexible d'eau du réservoir. Le tamis se trouve à l'extrémité du flexible d'eau. b Nettoyer le tamis à l'eau courante. Illustration AJ

4. Rincer le réservoir d'eau propre à l'eau claire.

5._ Insérer le tamis dans le réservoir d'eau propre. 6._ Insérer à nouveau le réservoir d'eau propre dans le réservoir. Dépannage en cas de défa Aucune fuite d'eau au niveau de la buse Réservoir d'eau propre vide Remplir le réservoir d'eau propre. Tamis d'eau propre encrassé, © Nettoyer le fire à eau propre. Réservoir d'eau propre mal installé. ‘Monter le réservoir d'eau propre Raccord entre les accessoires et le tuyau d'aspersion/ d'aspiration incorrect. © Établir une connexion correcte Pompe pour le détergent défectueuse, © Faire appel au service après-vente. Jet de pulvérisation irrégulier La buse de pulvérisation de l'accessoire pour le net- toyeurs par injection/extraction est encrassée © Nettoyer la buse de pulvérisation de l'accessoire concerné. Puissance d'aspiration insuffisante Le clapet d'air de défaut est trop ouvert. © Fermer le clapet d'air de défaut. Les accessoires, le tuyau d'aspiration ou les tubes d'as- piration et aspersion sont bouchés. © Retirer le bouchon. Le sac filtrant est plein. © Vider le sac filtrant. Le filtre plat plissé est encrassé. © Nettoyage du filtre plat plissé Le filtre plat plissé est usé. © Remplacer le filtre plat plissé. Pompe pour le détergent bruyante Réservoir d'eau propre vide Remplir le réservoir d'eau propre. Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts pos- sibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ». Français 23

Caractéristiques techniques Raccordement électrique Fréquence Hz 50-60 Tension v 220-240 Fusible principal (lent) A 10 Puissance nominale wW 1000 Caractéristiques de puissance de l'appareil Volume max. de remplissage de 1 4 l'eau du robinet Volume max. de remplissage 1 4 d'eau sale Température max. de la solution °C 50 de nettoyage (T en max.) Dimensions et poids Poids (sans accessoires) kg 75 Longueur x largeur x hauteur mm 424x320
