MODE D'EMPLOI GWN7662 GRANDSTREAM

FR PRESENTATION Le GWN7662 est un point d'accès Wi-Fi 6 (802.11ax) est conçu pour les petites et moyennes entreprises, les bureaux, les résidences, les locaux commerciaux, les hotels et plus. Il offre la technologie 4x4:4 MU-MIMO sur la bande 5G et 2x2:2 MU-MIMO sur la bande 2,4G ainsi qu'une con- ception d'antenne sophistiquée pour un débit réseau maximal et une plage de couverture Wi-Fi étendue. Le GWN7662 utilise une de ges- tion de réseau sans contrôleur, dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit. Il est également pris en charge par GWN Cloud et GWN Manager, les plateformes de gestion Wi-Fi gra- tuites de Grandstream, qu'elles soient en nuage ou sur place. C'est le point d'accès Wi-Fi idéal pour les déploiements de voix sur Wi-Fi. et of- fre une connexion homogène avec les téléphones IP Wi-Fi de Grand- stream. Grâce à la prise en charge de la QoS avancée, des applications en temps réel, faible latence, Mesh, portails captifs, plus de 256 cli - ents simultanés par AP et deux ports réseau Gigabit avec PoE/PoE+, le GWN7662 est un point d'accès Wi-Fi idéal pour les réseaux sans fil de taille moyenne avec une densité d'utilisateurs moyenne à élevée.

PRECAUTIONS + Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.

+ Ne pas exposer cet appareil à des températures situées hors de la plage de -10 °C à 50 °C en opération et -30 °C à 60 °C en stockage.

+ Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 5-95% RH (sans condensation).

+ Ne pas éteindre le GWN7662 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

1x Point d'Accès 1x Support de 1x Support de montage GWN7662 montage mural

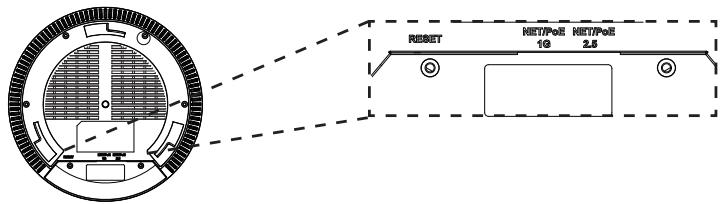

NET/POE Port Ethernet RJ45 (10Mbps /100Mbps /1Gbps) con-

1G necter à votre router ou à un autre GWN76xx, support- ant POE/POE+.

RESET Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7662 GWN7662 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7662.

Etape 2: Brancher l’autre extrémité au port Uplink du Switch PoE/PoE+.

Câble Ethernet RJ45 au Switch POE/PoE+.

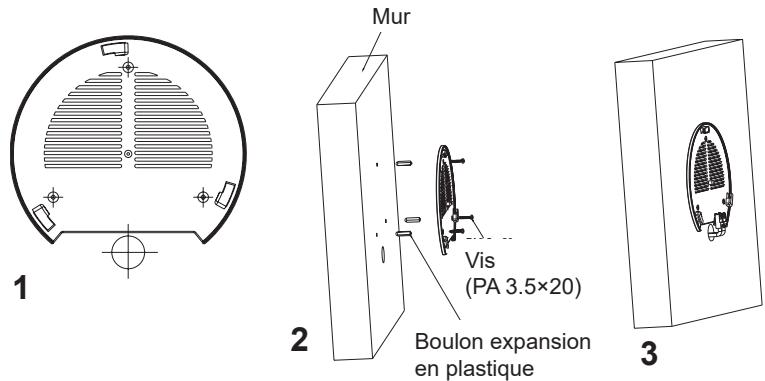

INSTALLATION PHYSIQUE GWN7662 peut être monté sur le mur ou le plafond. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

1. Placer le support de montage à l'endroit désiré sur le mur avec la flèche pointant vers le haut.

2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).

3. Insérer les vis d'ancrages dans les trous 5.5 mm. Fixez le support de montage au mur en insérant les vis dans les ancres.

Boulon expansion 3 en plastique

4. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7662.

5. Aligner la flèche sur le GWN7662 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.

6. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

Note: Le montage au plafond est recommandé pour une couverture optimale.

1. Retirer la dalle de plafond.

2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).

3. Insérer les vis dans le support de montage.

sé eos (M g ! À M3 End

4. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7662.

5. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

6. Aligner la flèche sur le GWN7662 avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les câbles réseau et d'alimentation.

CONNEXION AU RESEAU Wi-Fi PAR DEFAUT DU GWN7662

Le GWN7662 peut être utilisé comme point d'accès autonome avec Wi- Fi activé par défaut lors de la première utilisation, ou après réinitialisa- tion aux paramètres d'usine.

Après la mise sous tension du GWN7662 et connexion au réseau, le GWN7662 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Note: Le SSID et mot de passe par défaut du GWN7662 sont imprimés sur l'étiquette MAC de l'unité.

AU UN TU 200000000000

| nl LIN AN UN se ynano0où

Pa A 2) PA OO Grandstream Networks, Inc. wwmigrandstream.coml

(125 Brookine Avenue, For Boston, MA 02215, USA ACCEDER A L’INTERFACE DE CONFIGURATION Un ordinateur connecté au SSID du GWN7662, ou au même réseau que le GWN7662 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7662 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.

2. A partir d'un ordinateur connecté au même réseau que le GWN7662, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7662 sur votre navigateur: https://gwn_<mac>.local

Exemple: Un GWN7662 avec l'adresse MAC 00:0B:82:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_000b828b4e28.local

Méthode 2: Détecter le GWN7662 via GWNDiscoveryTool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suiv- ant: https:/www.grandstream.com/tools/GWNDiscoveryTool.zip

Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

L'outil permettra de découvrir tous les points d'accès GWN7662 connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7662, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

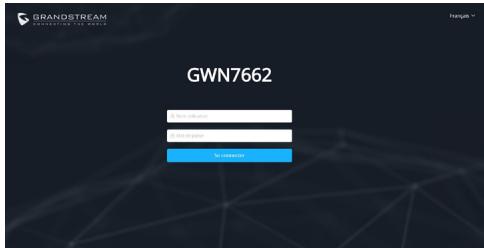

Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le

nom d'utilisateur de l'administrateur par défault est « admin » et le le

mot de passe aléatoire par défaut peut être trouvé sur l’autocollant du

+ Assurez-vous que le GWN7662 n'est pas déjà associé à une autre GWN7662 Access Point en tant qu'esclave, GWN7000 Router Series ou GWN.Cloud, sinon l'interface de configuration ne sera pas acces- sible.

+ Sile GWN7662 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.

+ Ilest de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puis- sance de transmission et d’autres.

+ Pour gérer le GWN7662 via cloud, veuillez se référer à https://www. gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du péri- phérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: https://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à info@grandstream.com Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https:/www.grandstream.com/our-products
