| Intitulé | Description |
|---|---|
| Type de produit | Tablette tactile |
| Système d'exploitation | Linux (Manjaro, Ubuntu, etc.) |
| Processeur | Rockchip RK3566, Quad-core ARM Cortex-A55 |
| RAM | 4 Go LPDDR4 |
| Stockage interne | 64 Go eMMC, extensible via microSD |
| Écran | 10.1 pouces, résolution 1920 x 1200 pixels, IPS |
| Connectivité | Wi-Fi 802.11ac, Bluetooth 5.0, USB-C |
| Caméra | Caméra arrière 5 MP, caméra avant 2 MP |
| Type de batterie | Batterie lithium-ion |
| Capacité de la batterie | 6000 mAh |
| Dimensions approximatives | 245 x 160 x 10 mm |
| Poids | Environ 600 g |
| Fonctions principales | Navigation Internet, multimédia, applications Linux |
| Entretien et nettoyage | Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Réparabilité facilitée, pièces disponibles sur demande |
| Garantie | 1 an limitée |
| Compatibilités | Applications Linux, support de divers formats multimédias |
| Sécurité | Fonctionnalités de sécurité intégrées, mises à jour régulières |
FOIRE AUX QUESTIONS - PineTab2 Pine64
Questions des utilisateurs sur PineTab2 Pine64
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tablette au format PDF gratuitement ! Retrouvez votre notice PineTab2 - Pine64 et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PineTab2 de la marque Pine64.
MODE D'EMPLOI PineTab2 Pine64

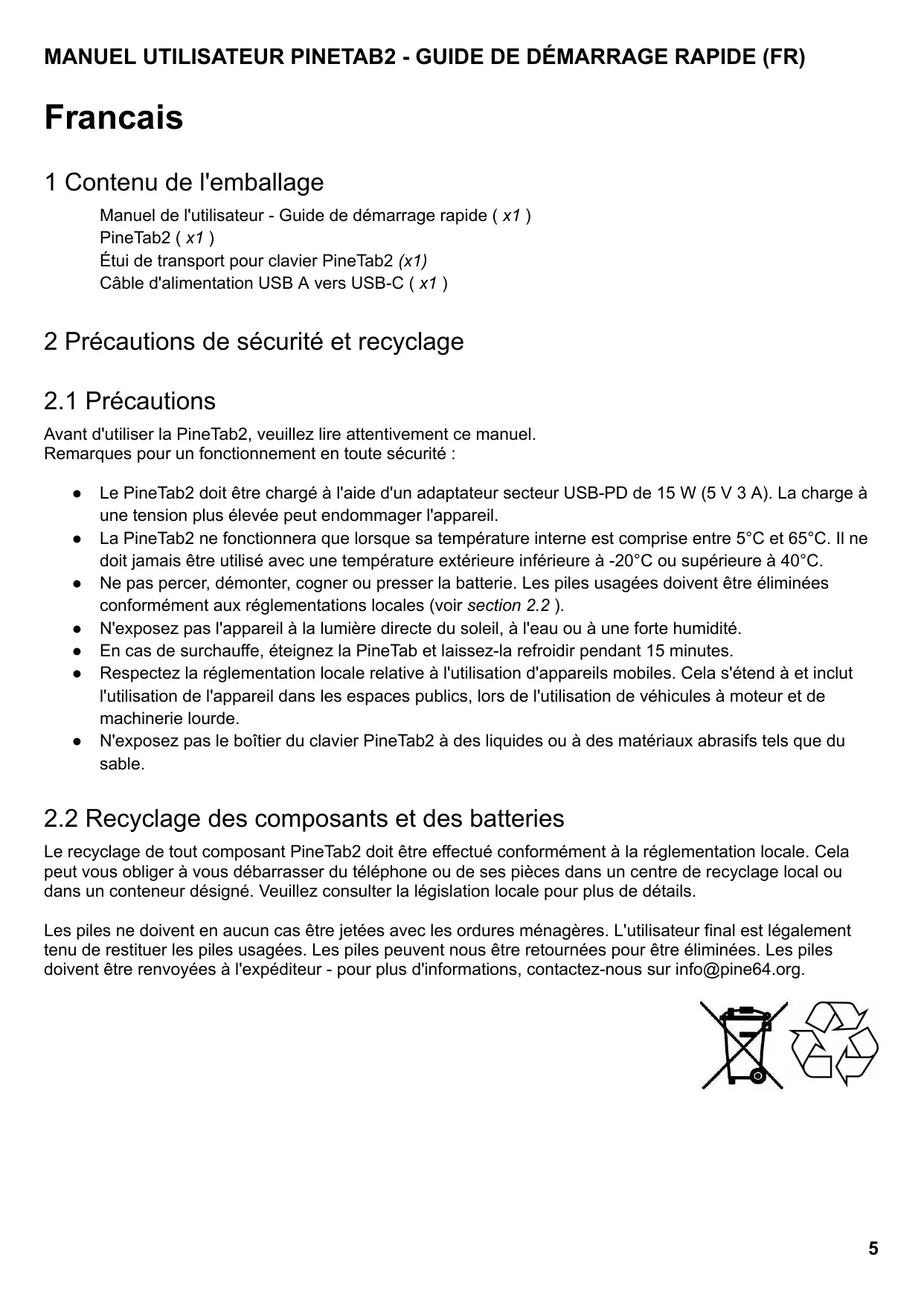

1 Contenu de l'emballage
Manuel de l'utilisateur - Guide de démarriage rapide ( x1 )
PineTab2 ( x1 )
Étui de transport pour clavier PineTab2 (x1)
Câble d'alimentation USB A vers USB-C ( x1 )
2 Précautions de sécurité et recyclage
2.1 Précautions
Avant d'utiliser la PineTab2, veuillez dire attentivement ce manuel.
Remarques pour un fonctionnement en toute sécurité :
- Le PineTab2 doit être chargé à l'aide d'un adaptateur secteur USB-PD de 15 W (5 V 3 A). La charge à une tension plus élevé peut endommager l'appareil.
- La PineTab2 ne fonctionnera que lorsque sa température interne est comprise entre 5^ et 65^ . Il ne doit jamais être utilisé avec une température extérieure inférieure à -20^ ou supérieure à 40^ .
- Ne pas pincer, démonter, cogner ou presser la batterie. Les piles usagées doivent être éliminées conformément aux réglementations locales (voir section 2.2).
N'exposez pas l'appareil à la lumière directe du soleil, à l'eau ou à une forte humidité. - En cas de surchauffe, éteignez la PineTab et laissez-la refroidir pendant 15 minutes.
- Respectez la réglementation locale relative à l'utilisation d'appareils mobiles. Cela s'est end à et inclut l'utilisation de l'appareil dans les espaces publics, lors de l'utilisation de vehicules à moteur et de machinerie lourde.
- N'exposez pas le boîtier du clavier PineTab2 à des liquides ou à des matériaux abrasifs tels que du sable.
2.2 Recyclage des composants et des batteries
Le recyclage de tout composant PineTab2 doit être effectué conformément à la réglementation locale. Cela peut vous obliger à vous débarrasser du téléphone ou de ses pièces dans un centre de recyclage local ou dans un conteneur désigné. Veuillez consulter la législation locale pour plus de détails.
Les piles ne doivent enaucun cas etre jetees avec les ordures menagères. L'utilisateur final est légalement tenu de restituer les piles usages. Les piles peuvent nous etre returnées pour etre éliminées. Les piles doit etre renvoyées à l'expéditeur - pour plus d'informations, contactez-nous sur info@pine64.org.
3 Mise en route
3.1 À propos de PineTab2
La PineTab2 est une tablette basée sur Arm conçue pour executer Linux et d'autres systèmes d'exploitation Gratis et open source. L'appareil est construit en métal avec des éléments en plastique et un panneau IPS en verre trempe avec de larges angles de vision. Le PineTab2 est livré avec un clavier à fixation magnétique qui s'interface avec le PineTab2 via un connecteur (USB 2.0) situé au bas de la tablette. Le clavier peut être relié sur l'écran LCD et se double donc d'une mallette de transport.
3.2 Vue d'ensemble de l'appareil

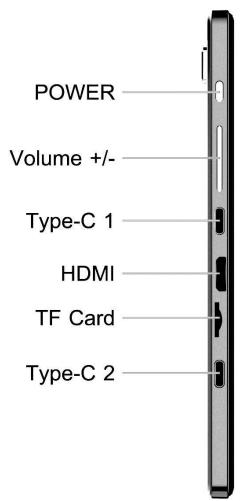

L'appareil dispose d'un écran LCD IPS de 10,1 pouces 1200x800 avec entrée tactile capacitive. Une camera frontale est située sous la vitre du panneau. Lorsqu'elles sont vues de face, toutes les entrées d'E/S et de boutons clés sont situées sur le bord d'attaque gauche de la tablette. Cela comprend le bouton marche/arrêt et la bascule du volume, deux ports USB-C (1x USB-2.0 / 1x USB-3.0), un emplacement pour carte microSD et une sortie video numérique. Une prise audio de 3,5 mm se trouve sur le bord d'attaque supérieur, tout comme une paire de haut-parleurs stéréo. Le connecteur du clavier est situé sur le bord d'attaque inférieur de l'appareil. L'appareil photo principal est situé à l'arrière de l'appareil à côte d'une torché/lampe de poche.

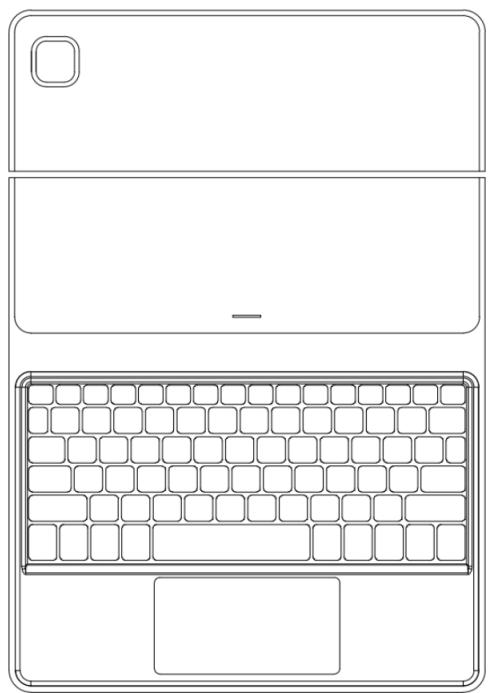

3.2 Vue d'ensemble du couvercle du clavier
Le couvercle du clavier se fixe magnétiquement au PineTab2 et les broches pogo entrent en contact avec le connecteur situé au bas de l'appareil. Le PineTab2 est maintainu solidement en place à l'aide de languettes sur les bords d'attaque supérieur et inférieur. Le clavier suit de pres la disposition ANSI et dispose d'un grand trackpad multi-touch. Le boîtier comprend un support très robuste qui soutient le PineTab2 lors de son utilisation. Le clavier peut être replié et utilisé comme étui de transport.
La coque du clavier PineTab2 dispose d'un chipset reflashable, identique à celui que l'on trouve sur le Pinebook Pro. Il est possible de flasher un firmware ouvert créé par l'utilisateur pour modifier la fonction et la disposition des touches. L'étui à clavier comporte une découvert pour l'appareil photo principal à l'arrière et est rétroéclairé ; le rétroéclairage peut être activé à l'aide d'un bouton dédié sur le clavier (icône ampoule) et dispose de deux réglages d'intensité.
4 Utilisation du PineTab2
4.1 Configuration initiale
Pour démarrer la PineTab2, maintenez le bouton d'alimentation enfoncé pendant 2 secondes. Lors du démarrage initial, après la configuration initiale du système d'exploitation, la PineTab2 s'éteindrapendant que la table de partition est remplie. Assurez-vous de ne pas interrompre ce processus;
l'interruption de la configuration initiale peut entraîner la corruption de la mémoire flash et l'échéc de l'installation du système d'exploitation.
4.1 Système d'exploitation par défaut
Le PineTab2 est livré avec DanctNix Arch Linux. L'installation du système d'exploitation par défaut est fournie avec un utilisateur et un mot de passer prédéfinis. Le mot de passer par défaut est : 123456 Vous pouvez创建工作 un nouvel utilisateur et définir votre propre mot de passer après le démarrage initial. Pour ce faire, accédez aux paramètres système -> utilisateurs et créez un nouveau profil en utilisant votre nom et votre mot de passer préféres.

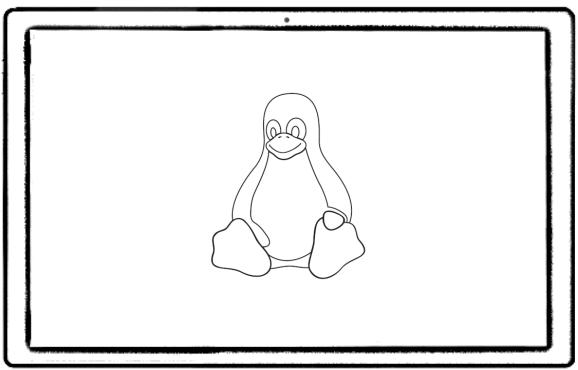

4.2 Systèmes d'exploitation alternatives
Le PineTab2 est capable d'exéçuter plusieurs systèmes d'exploitation à partir d'un eMMC flash interne ainsi que d'une carte SD. Pour démarrer un système d'exploitation à partir d'une carte SD, vous avez besoin d'un chargeur de démarrage u-booit qui donne la priorité à la carte SD par rapport au stockage flash eMMC interne. Les systèmes d'exploitation PineTab2 disponibles peuvent être trouvés sur le Wiki (https://wiki.pine64.org/wiki/PineTab2) et sur les sites Web des projets partenaires individuels.
Tous les systèmes d'exploitation pour PineTab2 sont livrés par des développpeurs communautaires et des projets partenaires. PINE64 ne cree pas de logiciel pour le Pine Tab2 . A part le systeme d'exploitation qui est preinstallé sur votre appareel, vous pouez installer et executer tout autre systeme d'exploitation disponible pour le Pine Tab2 . La plupart sinon tous les systèmes d'exploitation pour PineTab2 sont ouverts et Gratis , tels que Linux et *BSD.
4.5 Scenarios d'utilisation
Le PineTab2 offre un degré élevé de polyvalence prénant en charge les systèmes d'exploitation Linux « de bureau » mobiles et traditionnels.
Le PineTab2 peut être utilisé avec ou sans le clavier. Lorsque le clavier n'est pas connecté, la principale méthode de saisie pour la tablette se fait via l'écran tactile. La tablette peut être orientée verticalement et horizontallyment, selon le cas d'utilisation. Veuillez notes que tous les systèmes d'exploitation ne prennt pas en charge l'orientation verticale. Avec le clavier attaché, le PineTab2 sert efficacement de petit ordinateur portable avec un écran tactile. Pour en savoir plus sur le PineTab2, consultez la FAQ sur le Wiki (https://wiki.pine64.org/wiki/PineTab2#Frequently_Asked_Questions)
5 Matériel
5.1 Documents matériels
Le matériel du PineTab2 a été choisi en tenant compte des logiciels ouverts et Gratis. Le PineTab2 a été concu sur la base de l'ordinateur monocarte Quartz64 de PINE64, qui a bénéficié de nombreux développements de la part de la communauté open source. La documentation relative au développement sur la plate-forme, l'activation des fonctionnalités et d'autres efforts connexes sont représentés dans une matrice qui peut être trouvée sur le Wiki de PINE64 (https://wiki.pine64.org/wiki/Quartz64_Development). Cette page contient également des liens vers des référentiels externes et des actifs externes.
La documentation concernant les composants spécifiques, ainsi que les schémas, les fiches techniques, les schémas fonctionnels, les SDK et d'autres informations connexes peuvent être trouvés sur la page principale du wiki PineTab2 (https://wiki.pine64.org/wiki/PineTab2). Le site principal héberge également les informations divulguées sur les fournisseurs, les certifications matérielles (par exemple CE et FCC) et la documentation des péripériques.
5.2 Spécification matérielle
La liste suivante répertorie les principales spécifications matérielles du PineTab2. Ceci est une liste abrégée, pour un aperçu complet du matériel, veuillez consulter la page Wiki principale de PineTab2 (https://wiki.pine64.org/wiki/PineTab2)
Matériel clé :
SoC:Rockchip RK3566
Proesseur: 4x ARM Cortex-A55 à 1,8 GHz
Proesseur graphique : Mali-G52 MP2 à 800 MHz
Pris en charge par le pilote open source 'Panfrost' sous Linux et Mesa
Prend en charge OpenGL 3.1 et OpenGL ES 3.1 avec de nombreuses extensions plus récentes
NPU:0,8 TOPS Unité de traitement neuronal
RAM:4Goou8GoLPDDR4
Stockage:
eMMC interne de 64 Go ou 128 Go (extensible via microSD)
Affichage : Résolution LCD IPS 10,1" 1280 x 800
Appareils photo:
Avant : 2Mpx, chipset : Galaxycore GC02M2
Arrière : 5Mpx, chipset : Omnivision OV5648
Batterie: 6000 mAh (22,2 Wh)
Boutons : Alimentation, augmentation du volume, diminution du volume
La mise en réseau:
Wi-Fi 2,4/5 GHz (AC) et Bluetooth 5.1/LE
E/S :
1x USB-C 3.0
1x USB-C 2.0
1x MicroHDMI
1xpraseaudio3,5mm
1x connecteur Pogo 5 broches pour clavier
6 Conformité réglementaire
Le Pine Tab2 est certifié CE et FCC .
Appareil entièrement conforme à la directive RED (2014/53/EU)
Appareil entièrement conforme à la directive RoHS (2015/65/EU)
7 Documentation et coordonnées
Une documentation détaillée du matériel et des logiciels, y compris les certifications FCC, CE et RED, peut être trouvée sur notre Wiki (wiki.pine64.org).
