Type de produit	Tablette graphique
Marque	XP-Pen
Modèle	MT1172B (Deco Pro Gen 2)
Technologie du stylet	X3 Pro avec reconnaissance d'inclinaison et 8192 niveaux de pression
Zone active	Environ 260 x 170 mm (format A5)
Résolution	5080 LPI
Connexions	USB-C filaire, Bluetooth 5.0
Alimentation	Batterie lithium-ion rechargeable via USB-C
Autonomie	Environ 10 heures en utilisation continue
Systèmes supportés	Windows 7+, macOS 10.10+, Android 10+, Chrome OS 88+, Harmony OS, Linux
Contenu de la boîte	Tablette graphique, stylet X3 Pro, plumes (standard et feutre), étui à stylet, câbles USB-C vers USB-C et USB-A, gant, télécommande de raccourci sans fil, récepteur Bluetooth
Poids de la tablette	Environ 420 g
Dimensions de la tablette	280 x 190 x 8 mm
Télécommande de raccourci	Boutons K1-K10, molette, 4 modes personnalisables
Connectivité de la télécommande	Bluetooth ou récepteur USB
Pilote requis	Oui, téléchargeable sur le site XP-Pen
Garantie	1 an
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Conforme aux normes CNR d'Industrie Canada. Ne pas exposer à l'eau ou à des températures extrêmes.
Pièces détachées disponibles	Pointes de stylet, câbles USB, télécommande de raccourci
Informations générales	Utilisable en mode portrait sur Android. Connectable à deux appareils Bluetooth simultanément.

FOIRE AUX QUESTIONS - MT1172B XP-Pen

Comment allumer la tablette graphique ?

Appuyez longuement sur la touche Marche/Arrêt pendant 3 secondes. L'indicateur bleu clignote lentement en attente de connexion Bluetooth.

Comment connecter la tablette en Bluetooth ?

Après avoir allumé la tablette, appuyez longuement sur la touche Marche/Arrêt pendant 6 secondes pour entrer en mode jumelage. Sur l'ordinateur, activez le Bluetooth et sélectionnez 'DecoPro XX'.

Que faire si la tablette ne répond plus ?

Vérifiez la batterie : si l'indicateur est rouge clignotant, rechargez la tablette via le port USB-C. Si le problème persiste, redémarrez l'appareil en l'éteignant puis en le rallumant.

Comment installer le pilote ?

Téléchargez le dernier pilote depuis le site officiel XP-Pen (www.xp-pen.com) correspondant à votre modèle et système d'exploitation. Fermez les logiciels antivirus et désinstallez les pilotes d'autres marques avant l'installation. Redémarrez l'ordinateur après l'installation.

Puis-je utiliser la tablette avec un téléphone Android ?

Oui, connectez la tablette via un câble USB-C à USB-C. Placez les deux appareils en position verticale (mode portrait) et ouvrez une application compatible avec la pression. Désactivez la rotation automatique.

Comment personnaliser les touches de la télécommande ?

Après avoir installé le pilote, ouvrez le panneau de configuration XP-Pen. Vous pouvez attribuer des raccourcis à chaque touche pour les 4 modes disponibles. Le bouton K1 permet de basculer entre les groupes.

Comment changer la pointe du stylet ?

Utilisez la pince fournie dans l'étui pour retirer délicatement l'ancienne pointe. Insérez une nouvelle pointe standard ou feutre jusqu'à ce qu'elle soit bien en place.

La tablette se déconnecte sans fil, que faire ?

Assurez-vous que la batterie est suffisamment chargée. Si la connexion Bluetooth est instable, rapprochez la tablette de l'ordinateur. Vous pouvez également utiliser la connexion filaire via USB-C.

Comment nettoyer la surface de la tablette ?

Utilisez un chiffon doux et non pelucheux légèrement humide ou sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez de rayer la surface active.

Quelle est la garantie de la tablette XP-Pen MT1172B ?

La garantie standard est d'un an. Pour les problèmes sous garantie, contactez le support client à l'adresse [e-mail].

MODE D'EMPLOI MT1172B XP-Pen

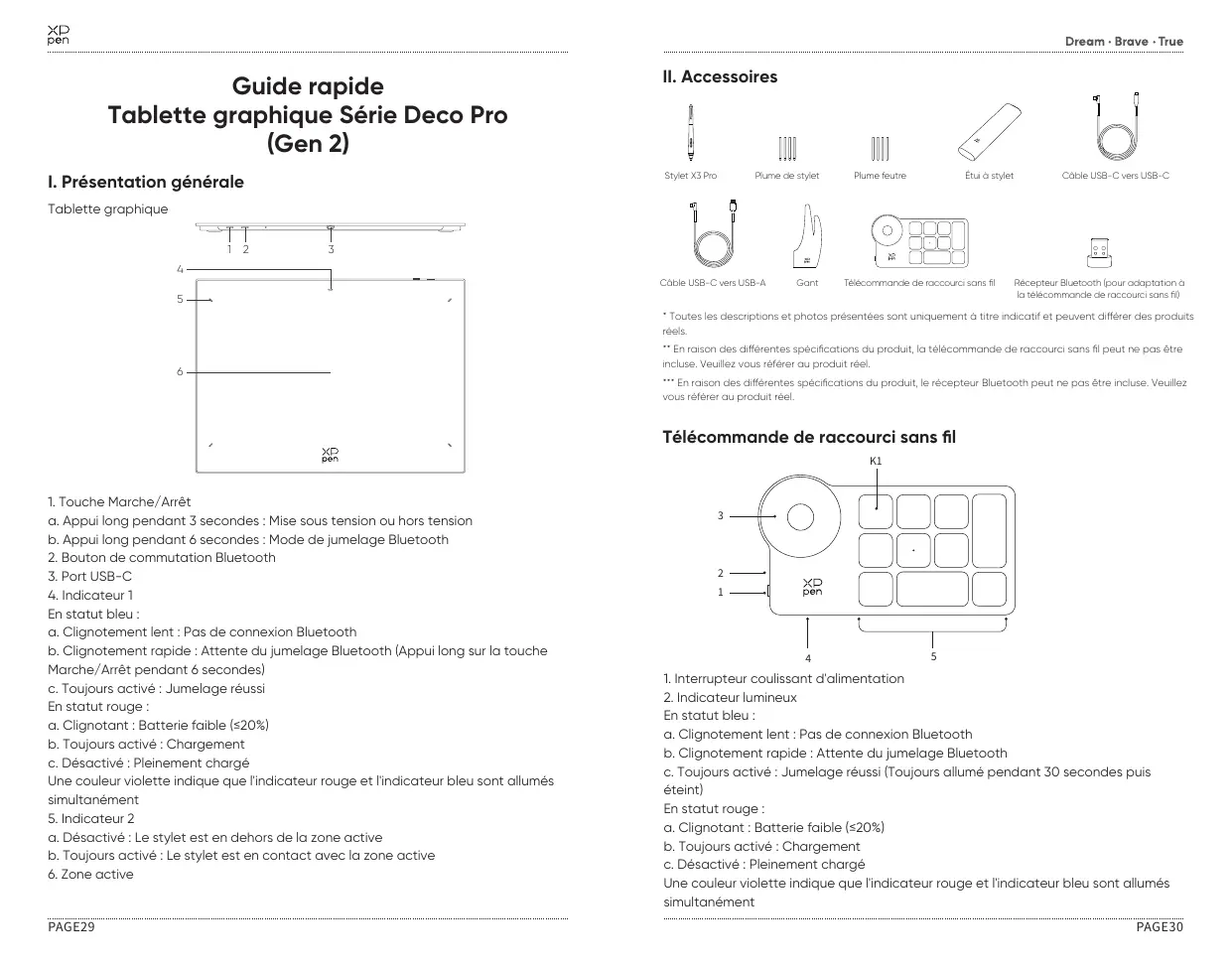

Guide rapide Tablette graphique Série Deco Pro (Gen 2)

I. Présentation générale

Tablette graphique

1. Touche Marche/Arrét

a. Appui long pendant 3 secondes : Mise sous tension ou hors tension
b. Appui long pendant 6 secondes : Mode de jumelage Bluetooth
2. Bouton de commutation Bluetooth
3.Port USB-C
4. Indicateur 1

En statut bleu :

a. Clignotement lent : Pas de connexion Bluetooth
b. Clignotement rapide : Attente du jumelage Bluetooth (Appui long sur la touche
Marché/Arrét pendant 6 secondes)
c. Toujours activé : Jumelage réussi

En statut rouge :

a. Clignotant : Batterie faible (≤20%)
b. Toujours activé : Chargement
c. Désacté: Pleinement charge

Une couleur violette indique que l'indicateur rouge et l'indicateur bleu sont allumés

simultanément

1. Indicateur 2
   a. Désactivé : Le stylet est en dehors de la zone active
   b. Toujours activé : Le stylet est en contact avec la zone activé
2. Zone active

II. Accessoires

Stylet X3 Pro

Plume de stylet

Plume feutre

Étui à stylet

Cable USB-C vers USB-C

Cable USB-C vers USB-A

Gant

Telecommande de raccourci sans fil

Récepteur Bluetooth (pour adaptation à la télécommande de accourci sans fil

• Toutes les descriptions et photos représentées sont uniquement à titre indicatif et peuvent différer des produits réels.
  ** En raison des différentes specifications du produit, la télémande de raccourci sans fil peut ne pas etre incluse. Veuliez you refereur au produit reel.
  EN raison d'autres specifications du produit, le recepteur Bluetooth peut ne pas etre incluse. Veuiliezyou refereur au produit reel.

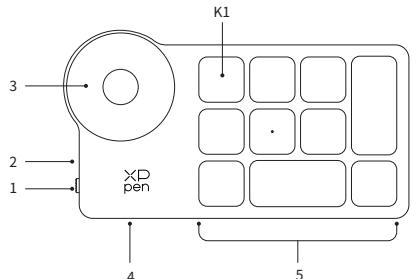

Télécommande de raccourci sans fil

1. Interrupteur coulissant d'alimentation
2. Indicateur lumineux

En statut bleu :

a. Clignotement lent : Pas de connexion Bluetooth
b. Clignotement rapide: Attente du jumelage Bluetooth
c. Toujours activé : Jumelage réussi (Toujours allumé pendant 30 secondes puis étèint)

En statut rouge :

a. Clignotant : Batterie faible (≤20%)
b. Toujours activé : Chargement
c. Désacté: Pleinement charge

Une couleur violette indique que l'indicateur rouge et l'indicateur bleu sont allumés simultanément

1. Molette
   4.Port USB-C
2. Groupe de touches de raccourci

La télécommande de raccourci sans fil peut être personalisée selon quatre modes, chaque mode permettant de personnelier 10 touches. Vous pouvez les désactiver si vous n'en ave pas besoin.

Un groupe est activé par défaut, et K1 est la touche de bascurement. Cliquez pour passer d'un groupe de fonctions clés à un autre.

• Toutes les descriptions et photos représentées sont uniquement à titre indicatif et peuvent différer des produits réels.

III. Connexion

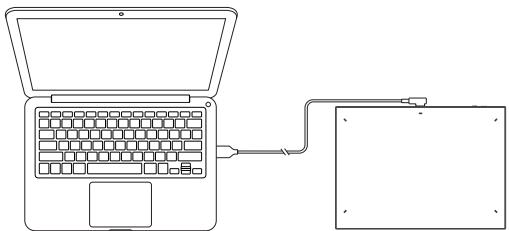

Connexion filaire

Tablette graphique

Veuillez connecter le cable USB-C à USB-C ou le cable USB-C à USB-A au port USB de l'ordinateur et au port USB-C de la tablette respectivement.

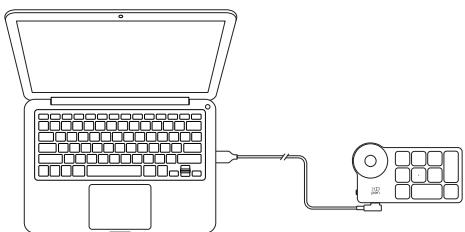

Télécommande de raccourci sans fil

Veuillez connecter le cable USB-C à USB-C ou le cable USB-C à USB-A respectivement au port USB de l'ordinateur et au port USB-C de la télécommande de raccourci sans fil.

Connexion à un Telefoné Android ou une Tablette

1. Veuillez connecter le cable USB-C vers USB-C au Appareil Android et à la tablette graphique respectivement.
2. Veuillez placer la tablette graphique XPPen et l'appareil Android en position verticale, et ouvrir une APP Android prénant en charge la détéction de la pression.
3. Veuillez désactiver la fonction de rotation automatique de l'appareil Android et laisser l'écran en mode portrait.

Actuellement, la tablette graphique ne peut être utilisée normalement que lorsque l'appareil Android est en mode portrait. Elle ne peut pas être utilisée normalement en mode paysage.

Connexion sans fil

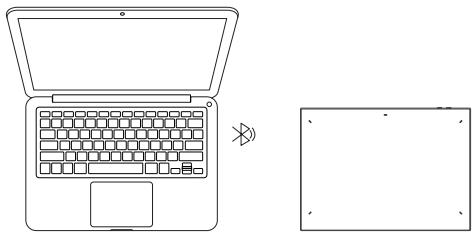

A. Connexion Bluetooth directe

Tablette graphique

1. Appuyez sur l'interrupteur d'alimentation et maintenez-le enforcé pendant 3 secondes pour allumer la tablette graphique, et l'indicateur lumineux 1 clignote en bleu; appuyez ensuite longuemement sur l'interrupteur d'alimentation pendant 6 secondes pour enter dans l'état d'attente pour le jumelage, et l'indicateur lumineux 1 clignote rapidement en bleu.
2. Activé le Bluetooth sur l'ordinaire, ajoutez un périhérique Bluetooth, rechercheleznom du périhérique"DecoPro XX",et cliquez pour terminer le jumelage Bluetooth, l'indicateur bleu 1 étant always allumé.
3. Appuyez sur l'interrupteur d'alimentation et maintenez-le enforcé pendant 3 secondes pour l'eteindre.

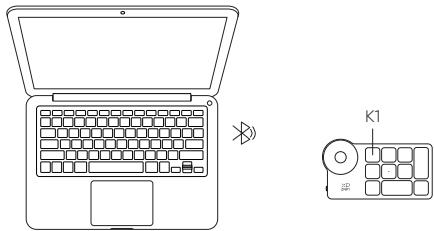

Télécommande de raccourci sans fil

1. Faites glisser l'interrupteur d'alimentation et l'indicateur bleu clignote lentement. Ensuite, appuyez longuement sur la touche de raccourci K1 pendant 3 secondes pour acceder au jumelage Bluetooth et l'indicateur bleu clignote rapidement.
2. Allumez la fonction Bluetooth sur l'ordinateur, ajoutez un périphérique Bluetooth, recherchez la télécommande de raccourci et effectuez le jumelage Bluetooth enclistuant sur le nom du périphérique, l'indicateur bleu étant always allumé.

L'indicateur s'eteint au bout de 30 secondes.
3. Faites glisser l'interrupteur d'alimentation à nouveau pour éteindre l'appareil.

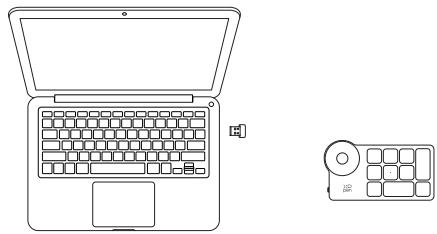

B. Connexion au récepteur Bluetooth

Télécommande de raccourci sans fil

Branchez le récepteur Bluetooth sur l'ordinateur et faites glisser l'interrupteur d'alimentation, l'indicateur lumineux étant toujours allumé en bleu. L'indicateur bleu s'éteint au bout de 30 secondes.

IV. Changement de périphérique Bluetooth

La tablette graphique peut être connectée à deux apparéils Bluetooth

1. Basculez le bouton de commutation Bluetooth sur le bouton 1, appuyez longuement sur la touche d'alimentation pendant 6 secondes, et la tablette graphique est jumelée avec le dispositif 1.
2. Basculez le bouton de commutation Bluetooth sur le bouton 2, appuyez sur la touche d'alimentation et maintenez-la enfoncée pendant 6 secondes, et la ta ablette graphique est jumelée avec le dispositif 2.
3. Appuyez sur le bouton de commutation Bluetooth pour basculer la connexion Bluetooth entre les deux appareils.

V. Système supporté

Tablette graphique

Connexion filaire

Windows 7 (ou version ultérieure), macOS X 10.10 (ou version ultérieure), Android 10.0 (ou version ultérieure), Chrome OS 88 (ou version ultérieure), Harmony OS, Linux.

Connexion Bluetooth:

Windows 10 (ou version ultérieure), macOS X 10.10 (ou version ultérieure).

Télécommande de raccourci sans fil

Connexion filaire ou Dongle :

Windows 7 (ou version ultérieure), macOS X 10.10 (ou version ultérieure), Linux.

Connexion Bluetooth :

Windows 10 (ou version ultérieure), macOS X 10.10 (ou version ultérieure).

VI. Telecharger et Installer le Pilote

1. Assurez-vous que votre télécommande de raccourci sans fil est correctement connectée à l'ordinateur.
2. Allez sur le site Internet de XPPen (www.xp-pen.com), cliquez sur la section Support et ensuite sur Tetecharger. Choisissez un modele de produit et tetechargez le dernier pilote en fonction de votre systeme informatique.
3. Suivez les instructions pour terminer l'installation du pilote.

Remarques :

1. Avant l'installation, veuillez fermer tous les logiciels anti-virus et les logiciels graphiques.
2. Si des pilotes d'autres marques sont déjà installés sur l'ordianteur, veuillez d'abord les désinstaller.
3. Veuillez redémarrer votre ordinateur une fois l'installation terminée.
4. Afin d'obtenir les最好的 performances de votre apparéil, il est recommendé d'utiliser la première version du pilote.

Si vous avez besoin d'une aide supplémentaire, veuillez nous contacter à l'adresse suivante :

[e-mail]

www.xp-pen.fr

Guida pratica

4.1.2.3.1.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.2.3.1.

日。

AnndroIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe

suii ci juiyai yai j

Le pr é sent apparéil est conforme aux CNR d'Industrie Canada applicables aux apparéils radio exempts de licence. L'exploitation est autoris é e aux deux conditions suivantes :

(1) l'appareil ne doit pas produit de brouillage;
(2) l'utilisateur de l'appareil doit accepter tout brouillage radio é lectrique subi, m é me si le brouillage est susceptible d'en promètement le fonctionnement.

Toute modification non apprové é explicitement par le fournisseur de licence de l'appareil peut entreiér l'annulation du droit de l'utilisateur à utiliser l'appareil.
