Intitulé	Description
Type de produit	Amplificateur audio
Caractéristiques techniques principales	Amplification de 2 x 70 W sous 4 ohms, réponse en fréquence de 20 Hz à 20 kHz
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 x 320 x 100 mm
Poids	4,5 kg
Compatibilités	Compatible avec les enceintes passives, entrée RCA et jack 3.5 mm
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	140 W (max)
Fonctions principales	Contrôle du volume, réglage des basses et aigus, entrée auxiliaire
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée, consulter un professionnel pour les réparations
Informations générales utiles	Idéal pour les petites à moyennes pièces, garantie de 2 ans

FOIRE AUX QUESTIONS - MA710 JBL

Comment connecter le JBL MA710 à mon appareil Bluetooth ?

Pour connecter le JBL MA710 à votre appareil Bluetooth, activez le Bluetooth sur votre appareil, puis allumez le JBL MA710. Appuyez sur le bouton Bluetooth jusqu'à ce que le témoin lumineux clignote. Recherchez 'JBL MA710' dans la liste des appareils disponibles sur votre appareil et sélectionnez-le pour établir la connexion.

Pourquoi le son est-il faible sur le JBL MA710 ?

Vérifiez d'abord le niveau de volume sur le JBL MA710 ainsi que sur votre appareil source. Assurez-vous que le mode 'Économie d'énergie' n'est pas activé, car cela peut réduire le volume. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment réinitialiser le JBL MA710 ?

Pour réinitialiser le JBL MA710, éteignez l'appareil, puis maintenez enfoncés les boutons 'Volume +' et 'Bluetooth' pendant environ 5 secondes jusqu'à ce que le témoin lumineux clignote. Cela remettra l'appareil à ses paramètres d'usine.

Le JBL MA710 ne se charge pas, que faire ?

Vérifiez le câble de charge et l'adaptateur pour vous assurer qu'ils fonctionnent correctement. Essayez de charger l'appareil avec une autre prise ou un autre adaptateur. Si l'appareil ne charge toujours pas, contactez le service client.

Comment améliorer la qualité du son sur le JBL MA710 ?

Assurez-vous que le JBL MA710 est à jour avec le dernier firmware. Écoutez dans un environnement sans interférences et évitez d'avoir des objets entre l'appareil et votre source audio. Vous pouvez également ajuster les paramètres d'égaliseur sur votre appareil source.

MODE D'EMPLOI MA710 JBL

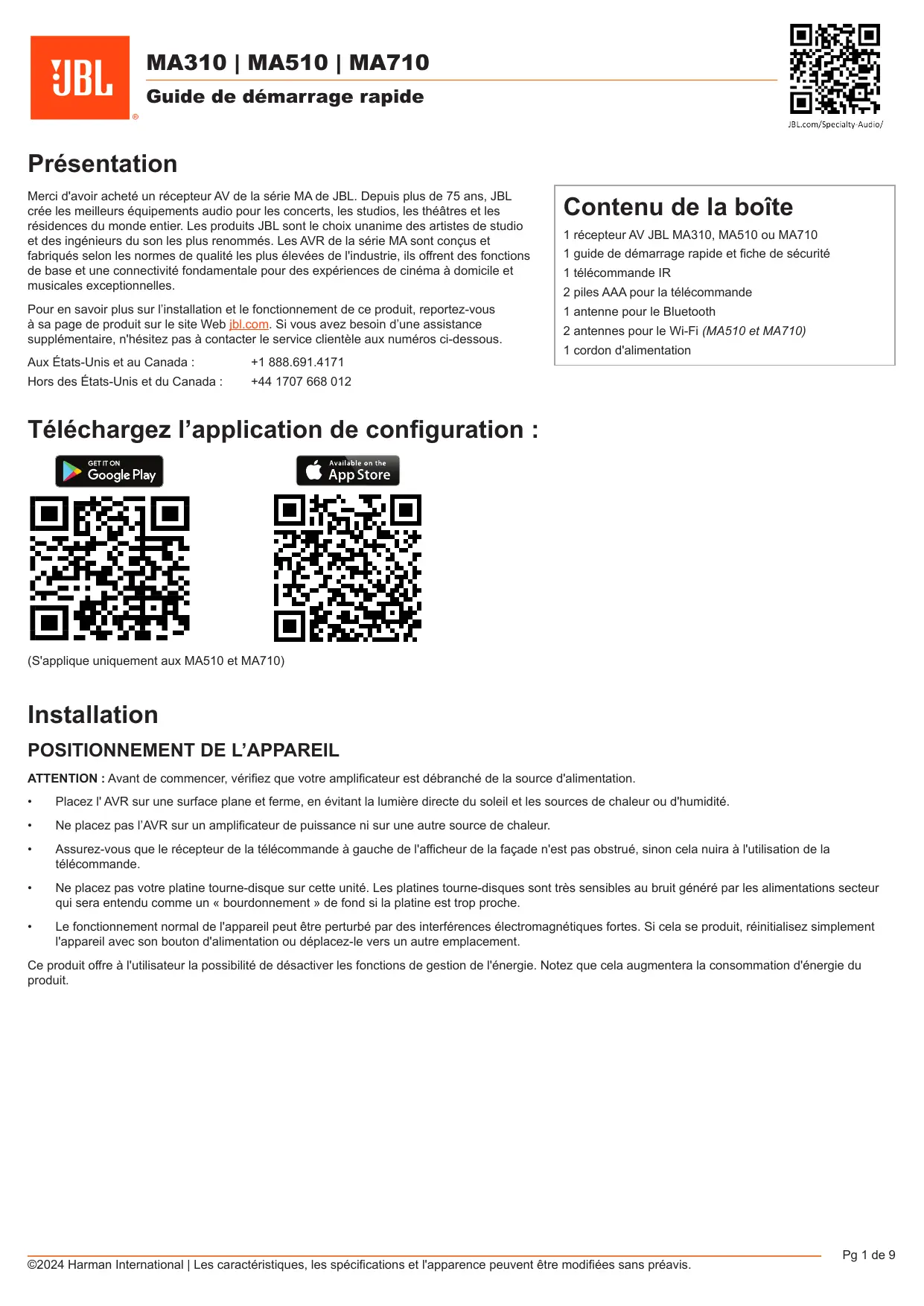

Merci d'avoir acheté un récepteur AV de la série MA de JBL. Depuis plus de 75 ans, JBL cree les meilleurs équipements audio pour les concerts, les studios, les théâtres et les résidences du monde entier. Les produits JBL sont le choix uneime des artistes de studio et des ingénieurs du son les plus renommés. Les AVR de la série MA sont concus et fabriqués selon les normes de qualité les plus élevées de l'industrie, ils offrent des fonctions de base et une connectivité fondamentale pour des expériences de cinea à domicile et musicales exceptionnelles.

Pour en savoir plus sur l'installation et le fonctionnement de ce produit, reportez-vous à sa page de produit sur le site Web jbl.com. Si vous avez besoin d'une assistance supplémentaire, n'hésitez pas à contacter le service clientèle aux numéroes ci-dessous.

Aux États-Unis et au Canada :

+1 888.691.4171

Hors des États-Unis et du Canada :

[phone]

Contenu de la boîte

1 récepteur AV JBL MA310, MA510 ou MA710
1 guide de démarrage rapide et fiche de sécurité
1 télécommande IR
2 piles AAA pour la télécommande
1 antenna pour le Bluetooth
2 antennas pour le Wi-Fi (MA510 et MA710)
1 cordon d'alimentation

Téléchargez l'application de configuration :

(S'applique uniquement aux MA510 et MA710)

Installation

POSITIONNEMENT DE L'APPAREIL

ATTENTION : Avant de commencer, vérifie que votre amplificateur est débranché de la source d'alimentation.

Placez l'AVR sur une surface plane et ferme, en evitant la luziere directe du soleil et les sources de chaleur ou d'humidite.
- Ne placez pas l'AVR sur un amplificateur de puissance ni sur une autre source de chaleur.
Assurez-vous que le recepteur de la télécommande a gauche de l'afficheur de la façon n'est pas obstrué, sinon cela nuira à l'utilisation de la télécommande.
- Ne placez pas toute platine tourne-disque sur cette unité. Les platines tourne-disques sont très sensibles au bruit géné par les alimentations secteur qui sera entendu comme un « bourdonnement » de fond si la platine est trop proche.
Le fonctionnement normal de l'appareil peut etre perturbé par des interfrences electromagnétiques fortes. Si cela se produit, réinitialisez simplement l'appareil avec son bouton d'alimentation ou déplaceze-le vers un autre emplacement.

Ce produit offre à l'utilisateur la possibilité de désactiver les fonctions de gestion de l'énergie. Notez que cette augmentera la consommation d'énergie du produit.

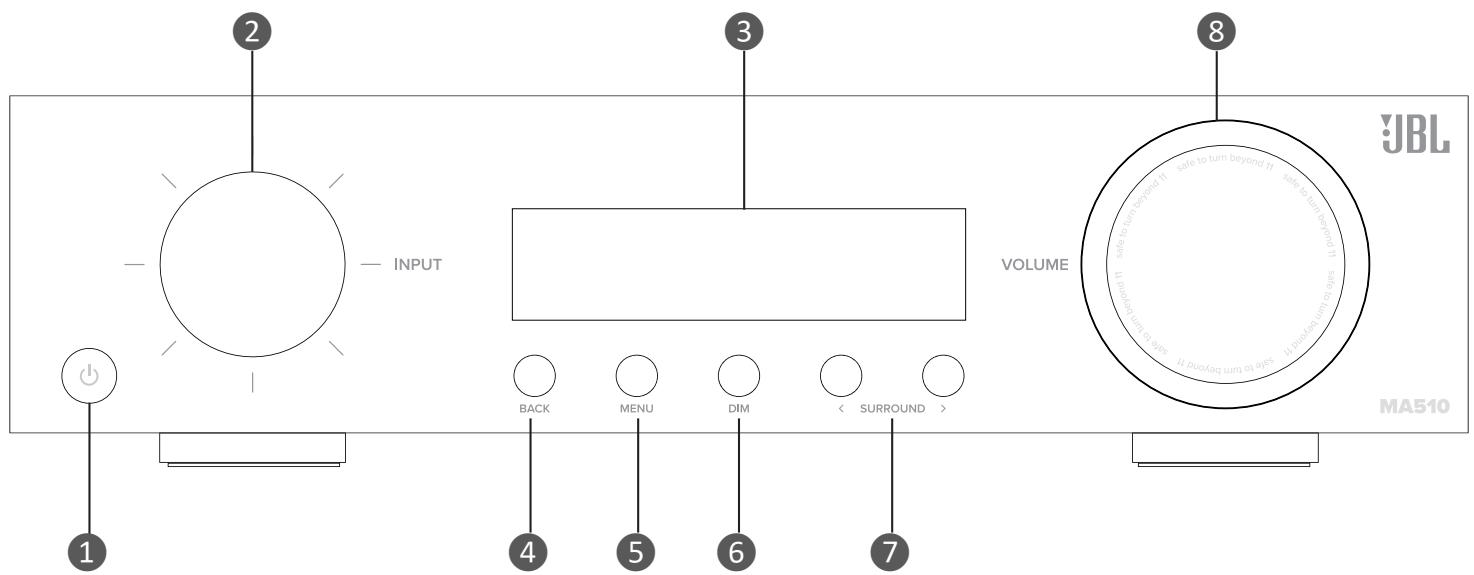

Façade

1. Bouton Veille et Marche/Arrêt
2. Molette d'entrée/Navigation dans les menus/Sélection par appui
3. Affichage

4. Bouton Retour dans les menus

5. Bouton Afficher/Masquer le menu

6. Bouton Attenuation
7. Augmentation/diminution du Surround
8. Molette de volume/Navigation dans les menus/Silence par appui

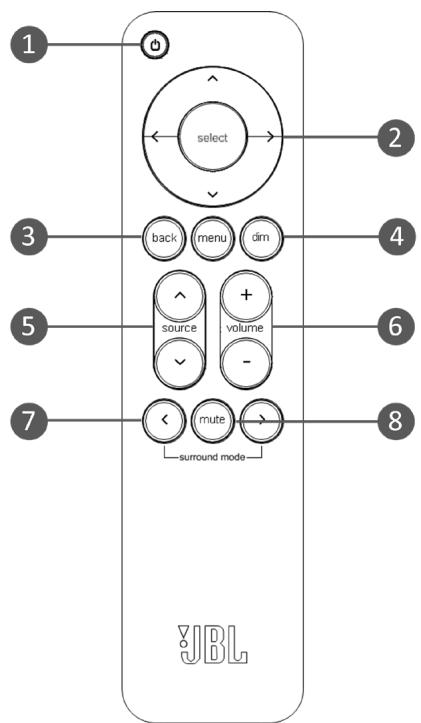

Télécommande

1. Bouton Veille et Marche/Arret
2. Navigation dans les menus/Commande de seLECTION et de transport*
3. Retour au menu et activation/désactivation du menu
4. Atténuation de l'affichage de la façon
5. Monter/Descendre dans les sources
6. Augmenter/diminuer le volume
7. Cycle du mode surround
8. Silence

• Utilisez les boutons Sélection et le curseur gauche/droite de la télécommande comme touches de transport pour les sources Bluetooth et Diffusion audio par réseau

Panneau arrête

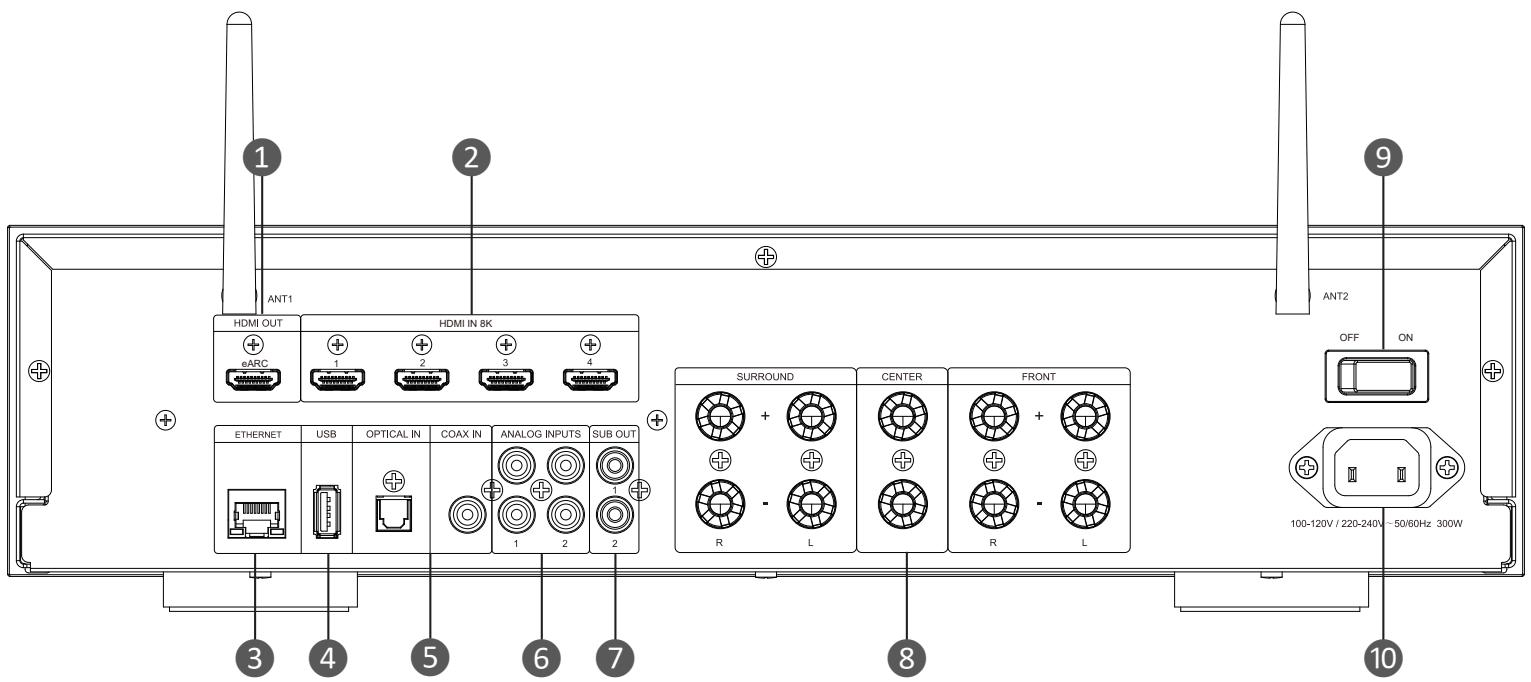

MA310 et MA510

1.Sortie HDMI
2. Entrées HDMI
3. Prise Ethernet (MA510 uniqueness)
4. Entrée USB
5. Entrées numériques

1. Entrées analogiques
2. Sorties de caissons de basses
3. Connecteurs de sortie de niveau haut-parleur
4. Commutateur d'alimentation
5. Entrée de l'alimentation

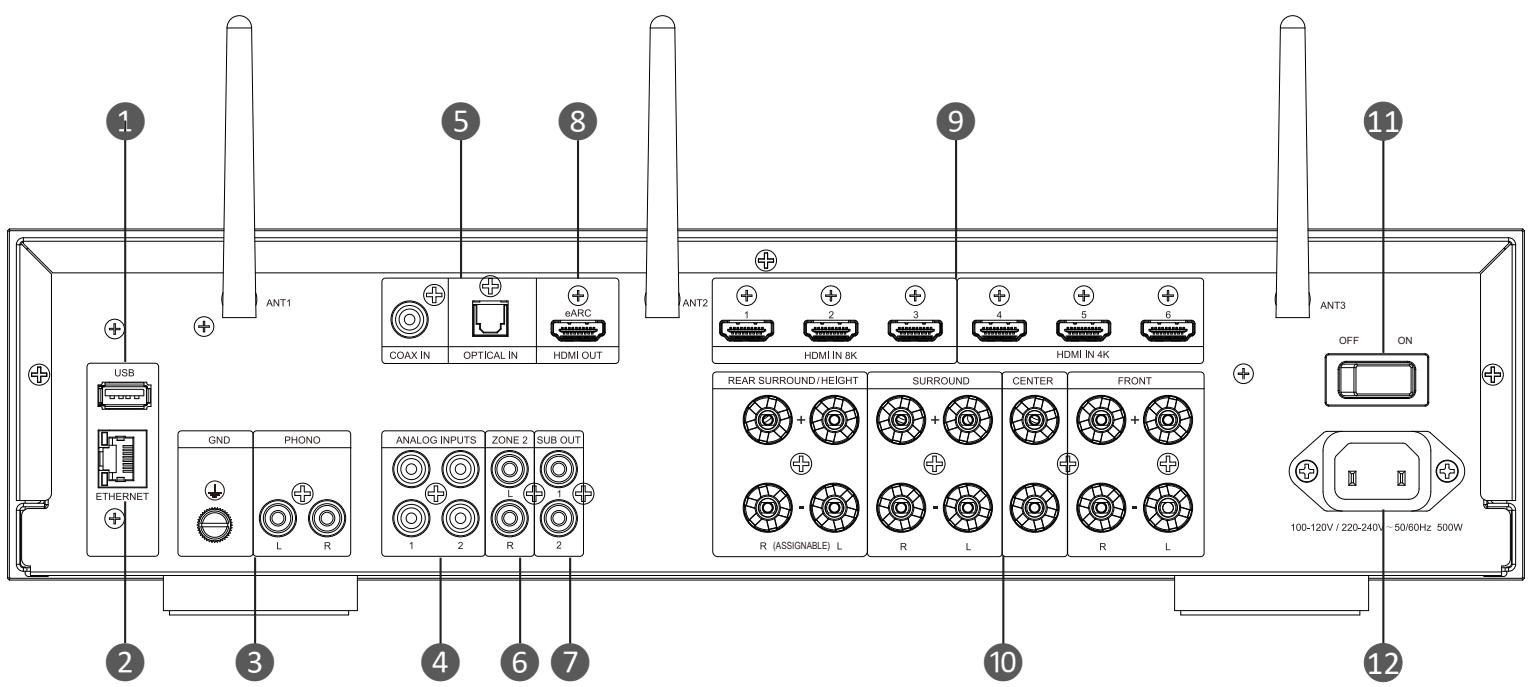

MA710

1. Entrée USB
2. Prise Ethernet
3. Entrée et masse phono
4. Entrées analogiques

5. Entrées numériques
   6.Sortie Zone 2 « PARTY »

6. Sorties de caissons de basses

7. Sorties HDMI
8. Entrées HDMI
9. Connecteurs de sortie de niveau haut-parleur
10. Commutateur d'alimentation
11. Entrée de l'alimentation

Câblage et connexions

CONNEXION RÉSEAU (uniquement pour MA510 et MA710)

Connexion câblée

Connectez la prise Ethernet à l'arrière de l'AVR à l'une des prises disponibles de votre routeur réseau avec un cable CAT-5e ou supérieur.

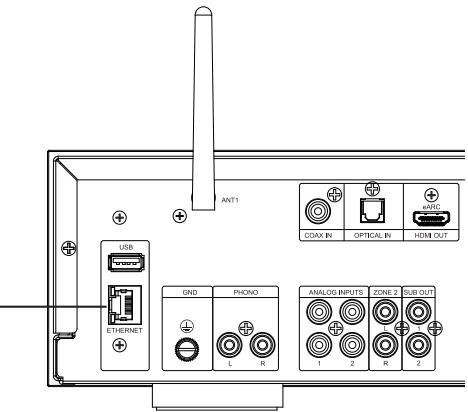

Prise Ethernet

Connectez-la à votre réseau domestique avec un cable Cat 5e ou Cat 6 (MA710 représenté*)

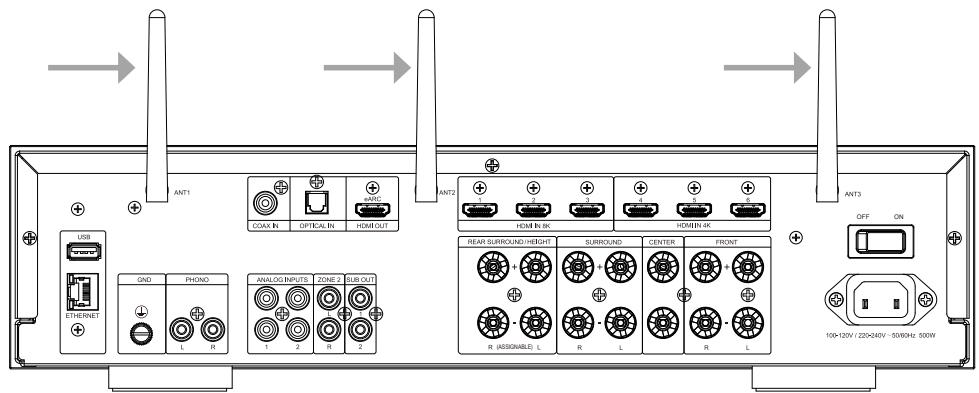

Pour une connexion Wi-Fi :

Pour creer une connexion Wi-Fi, tlchagez l'application JBL PREMIUM AUDIO sur voite smartphone ou voite tablette. Les liens se trouvent sur la preme page de ce manuel.

Connectez les antennes externes fournies pour la connectivité Bluetooth/sans fil aux connecteurs du panneau arrêté.

1. Disposez les antennes externes pour la connectivité Bluetooth/sans fil uniformément sur les bornes à vis arrière.
2. Tournez dans le sens hora jusqu'à ce que l'antenne soit complètement connectée.
3. Faites pivoter l'antenne vers le haut pour uneDMAEURE réception.

Allume z t 14

Voue poez eaglement connecter I'AVR JBL a vre reseau Wi-Fi avec la configuraion des enceintes Apple AirPlay dans les parametes Wi-Fi de vret applieil Apple.

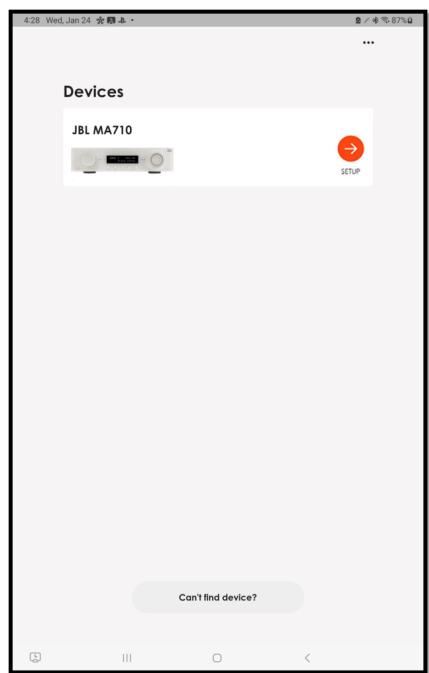

Lecture

L'AVR JBL peut être connecté et dire de la musique depuis les applications et services suivants :

Spotify Connect
Tidal Connect
Apple AirPlay
- Chromecast (necessite l'acceptation des conditions de Google dans l'application JBL PREMIUM AUDIO ou des étapes de configuration supplémentaires dans l'application Google Home)
Roon (necessite une configuration supplémentaire dans l'application Roon)
- Fonctionne avec SmartThings (nécessite une configuration avec un SmartThings Hub et l'application SmartThings)

L'application JBL PREMIUM AUDIO vous permet d'acceder aux favors de configuration et à d'autres services, complenant, entre autres :

Radio Internet
Podcasts
- Média USB connecté
Stockage en réseau local (UPnP)

Utilisation du Bluetooth

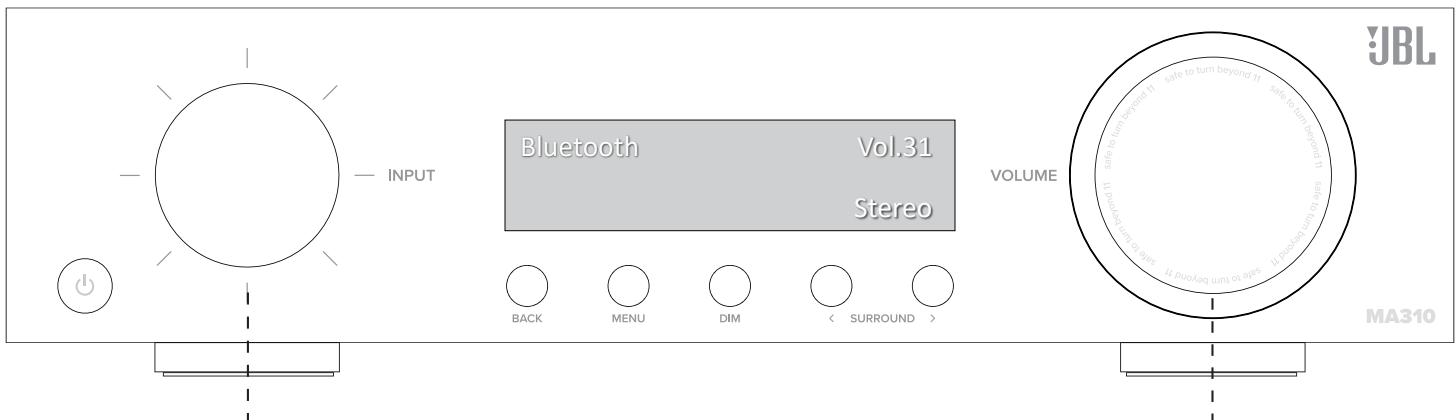

Connexion de votre téléphone ou de votre tablette :

• Sélectionnez l'entrée Bluetooth de l'AVR pour le jumelage Bluetooth d'un apparéil source. Appuyez longuement sur le bouton d'entrée pour lancer le mode de jumelage.
  Pour jumeler voter appareil source Bluetooth, ouvre les reglages Bluetooth sur voire appareil source et recherchez MA310/MA510/MA710 ### dans laiste. Chaque produit a un identifiant unique.

Tournez pour régler le volume
Appuyez pour couper le son ou le réactiver

1. Tournez le sélecteur d'entrée
2. Appuyez pour sélectionner « Bluetooth »
3. Appuyez longuement pour activer le jumelage
4. Ouvrez les réglages Bluetooth de votre téléphone/tablette. Recherche MA310/MA510/MA710 ### et Sélectionnez dans la liste. Chaque produit a un identifient unique.

L'AVR peut<mémoriser 7 appareils jumelés. Si 7 sont déjà en mémoire, le plus ancien est remplace.
Les appareils portables ayant souvent un curseur de volume, lors du jumelage, l'amplificateur definit un réglage de volume par défaut pour éviter la sélection accidentelle d'un volume excessif. La valeur par défaut est 20.

CONNEXION DES ENTREES AUDIO/VIDÉO

JBL recommende d'utiliser des cables préfabriqués ou cables par des professionnels.

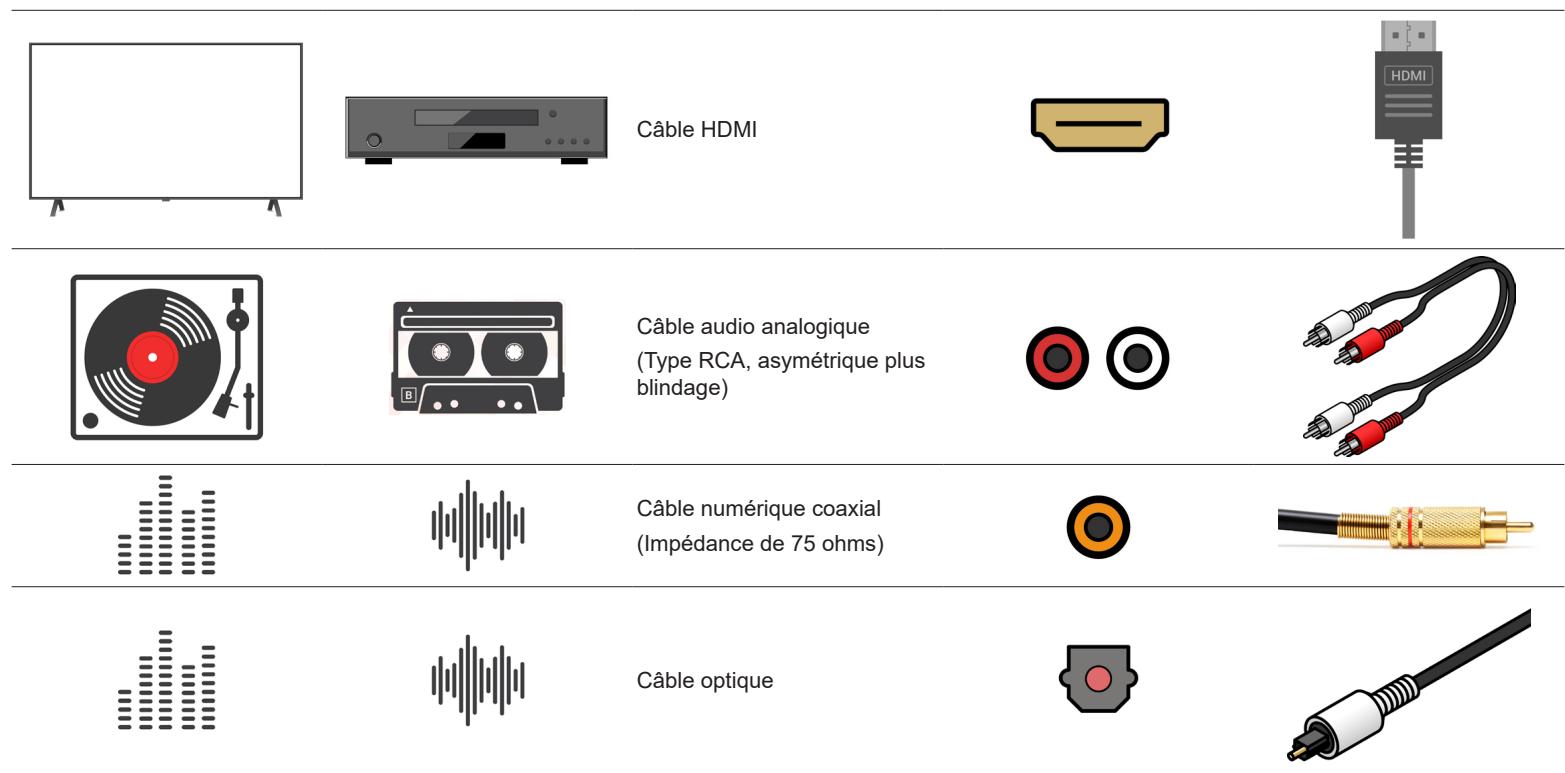

Câbles utilisés pour les connexions

CÁBLAGE DES CONNECTEURS DE SORTIE

Avont d'effectuer des connexions de sortie, le cordon d'alimentation doit etre debranché de l'amplificateur et calculez avec attention I'impedance totale des enceintes connectees a chaque sortie de I'amplificateur.

JBL recommende d'utiliser du fil pour enceinte lourd à deux ou quatre conducteurs jusqu'à 3,31 mm² (12 AWG).

Les sorties pour enceintes permettent de se connecter à des enceintes passives via des connecteurs de type borne de liaison qui acceptent les extrémites de fil nu, les fourches ou les fiches bananes. Les connecteurs sont groupés par paires. Chaque paire se compose de deux extrémites de fils : positive (+) et négative (-)

Pour attacher les cables d'enceintes à une borne de liaison avec un fil nu, dénudez environ l'isolant sur 10 mm (3/8 de pouce) depuis l'extrémité des fil positif et négatif du cable et insérez les extrémités nues dans le connecteur de borne de liaison correspondant, en serrant les bornes à vis pour bloquer la connexion. Répéteze cette procédure pour chaque enceinte.

Remarque : RÉalisiez les connexions en veillant à ce que les fils du cable de l'enceinte ne dépassent pas de la borne de l'enceinte. Le circuit de protection peut se déclencher si un fil nu touche le panneau arrêté ou si les côtés + et - se touchent.

Connexion aux bornes

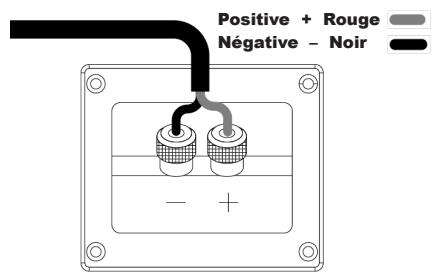

Connexion à l'enceinte

Connexion d'un caisson de basses

Utilisez un cable de caisson de basses pour sa connexion. Deux caissons de basses peuvent etre connectés a cet appeareil. Le meme signal est emis par les bornes respectives des caissons de basses.

Marques commerciales et licences

Works with Apple AirPlay	Apple®, AirPlay® and le AirPlay Logo™, iPod®, iPhone® and iPad® sont des marques de commerce d'Apple Inc., App Store est une marque de service d'Apple Inc. AirPlay 2 fonctionne avec iPhone®, iPad®, et iPod touch® avec iOS 11.4 ou postérieur, Mac avec OS X® Mountain Lion ou postérieur, et PC avec iTunes® 10.2.2 ou postérieur.
Spotify	Le logiciel Spotify est soumis aux licences cières décrites ici : https://developer.spotify.com/legal/third-party-licenses/
WiFi® CERTIFIED	Le logo Wi-Fi CERTIFIED™ est une marque commerciale déposée de la Wi-Fi Alliance®
Chromecast built-in	Google, Google Play, Chromecast et les autres marques associées sont des marques commerciales de Google LLC. L'Assistant Google requiert une connexion Internet et n'est pas disponible dans certains pays et certaines langues. La disponibilité et les réactions de certaines fonctionnalités et certains services dépendant de l'appareil, du service et du réseau, et peuvent ne pas être disponibles dans toutes les régions. La commande de certains apparêts de votre domicile requiert des apparêts intelligents compatible des abonnements pour les services et les applications peuvent être requisés et des termes, conditions et/ou frais supplémentaires peuvent s'appliquer.
HDMI	HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC.
MP3	La technologie de écodage audio MPEG Layer-3 est une licence de Fraunhofer IIS et de Thomson multimédia.
Works with SmartThings	SmartThings® est une marque déposée de SmartThings, Inc. WWST est une marque de certification de SmartThings, Inc. Toutes les autres marques de commerce ou marques déposées sont la propriété de leurs propriétaires respectifs.
FLAC	FLAC Decoder Copyright © 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Coalson • La redistribution et l'utilisation sous les formes source et binaire, avec ou sans modification, sont autorisées sous réserve que les conditions suivantes soient remplies: • La redistribution du code source doit conserver l'avis de droit d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité suivante. • Les redistributions sous forme binaire doivent reproductive l'avis de droit d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité suivante dans la documentation et/ou les autres éléments fournis avec la distribution. • Ni le nom de la Fondation Xiph.org ni les noms de ses contributeurs ne peuvent être utilisés pour approuver ou promouvoir des produits dérivés de ce logarithiels sans autorisation écrite prétable spécifique.
	CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DU DROIT D'AUTEUR ET LES CONTRIBUEURS « TEL QUEL » ET TOUTE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, ENTRE AUTRES, LES GARANTIES IMPLICITES DE QUALITAIRE MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER, SONT REJEÉÉES, EN AUCUN CAS LA FONDATION OU SES CONTRIBUÉR ES DERON RESPONSABLES DE DOMMAGES DIRECTES, INDIRECTES, ACCESSOIRETS, SPÉCIAUX, EXEMPLAIRES OU CONSÉCUTIFS (Y COMPRIS, ENTRE AUTRES, L'ACQUISITION DE BIENS OU DE SERVICES DE SUBSTITUTION; LA PERTÉ D'UTILISATION, DE DONNÉES OU DE PROFITS; OU INTERruption D'ACTIVITÉ) QUEILLE QU'en SOIT LA CAUSE ET SUR TOUTE THÉORIE DE RESPONSABILÉTÉ, QUE'SLE SOIT CONTRACTUELLE, UNE RESPONSABILÉTÉ STRICTE OU DÉLICTUEULE (Y COMPRIS LA NÉLGENCE OU AUTRE) RÉSULTANT DE QUELQUE FAÇON QUE CE SOIT DE L'UTILISATION DE CE LOGICIEL, MÈME EN CAS DE NOTIFICATION DE LA POSSIBILITÉ DE TELS DOMMAGES.
Bluetooth® dtds HD (MA310 / MA510)	La marque verbale et les logos Bluetooth® sont des marques commerciales déposées de Bluetooth SIG, Inc. et toute utilisation de ces marques par HARMAN International Industries, Incorporated est faite sous licence. Toute autre marque commerciale ou déposée appartient à son propriété respectif.
	Pour les brevets d'tDS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, DTS-HD Master Audio, DTS-HD et le logo DTS-HD sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. © 2020 DTS, Inc. TOUS DROITS RÉSERVÉS.
dtds X (MA710)	Pour les brevets d'tDS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, DTS:X et le logo DTS:X sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. © 2021 DTS, Inc. TOUS DROITS RÉSERVÉS.
Dolby Audio (MA310 / MA510)	Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio, Pro Logic et le symbole double-D sont des marques commerciales de Dolby Laboratories Licensing Corporation.
Dolby Atmos (MA710)	Dolby, Dolby Atmos et le symbole double-D sont des marques déposées de Dolby Laboratories Licensing Corporation. Fabriqué sous licence de Dolby Laboratories. Travaux confidentiels non publiés. Copyright © 2012-2020 Dolby Laboratories. Tous droits réservés.

Communication réglementaire

Restrictions dans la bande 5 GHz:	Conformément à l'article 10, paragraphe 10, de la directive 2014/53/UE, l'emballage indique que cet équipement radio sera soumis à certaines restrictions lorsqu'il sera mis sur le marché en Belgique (BE), Bulgarie (BG), République tchêque (CZ), Danemark (DK), Allemagne (DE), Estonia (EE), Irlande (IE), Gréce (EL), Espagne (ES), France (FR), Croatie (HR), Italie (IT), Chypre (CY), Lettonie (LV), Littuanie (LT), Luxembourg (LU), Hongrie (HU), Malte (MT), Pays-Bas (NL), Autriche (AT), Pologne (PL), Portugal (PT), Roumanie (RO), Slovénie (SI), Slovaquie (SK), Finlande (FI), Suède (SE), Turquie (TR), Norvège (NO), Suisse (CH), Islande (IS), Liechtenstein (LI), et au Royaume-Uni en ce qui concerne l'Irlande du Nord (UK(NI)).
	Use Restriction: This device is restricted to indoor use when operating in the 5150 to 5350 MHz frequency range in following countries:
	BE	EL	LT	PT
	BG	ES	LU	RO
	CZ	FR	HU	SI
	DK	HR	MT	SK
	DE	IT	NL	FI
	EE	CY	AT	SE
	IE	LV	PL	UK(NI)
	Points de collecte sur www.quefairedesches.fr
ANATEL	Incorpora produit homologado pela ANATEL sob número HHHHH-AA-FFFFF. Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados. Para mais informações, consulte o site da Anatel : https://www.gov.br/anatel/pt-br
Spécification radio du MA310	Profils Bluetooth : a2dp, avrcp, avdtp, avctp Puisance d'émission max. du Bluetooth : < 3 dBm (PIRE) Bluetooth : • Fonctionnement du Bluetooth de 2402 MHz à 2480 MHz avec une puissance maximale p.i.r.e. de 13 dBm • Fonctionnement du Bluetooth LE de 2402 MHz à 2480 MHz avec une puissance maximale p.i.r.e. de 12 dBm
Spécification radio du MA510	Profils Bluetooth : SPP ; A2DP ; ARCP Puisance d'émission max. du Bluetooth : < 4 dBm (PIRE) Bluetooth : • Fonctionnement du Bluetooth de 2402 MHz à 2480 MHz avec une puissance maximale p.i.r.e. de 13 dBm • Fonctionnement du Bluetooth LE de 2402 MHz à 2480 MHz avec une puissance maximale p.i.r.e. de 12 dBm Wi-Fi : • Fonctionnement du 802.11b/g/n de 2412 MHz à 2472 MHz avec une puissance maximale p.i.r.e. de 20 dBm • LAN 5 GHz 802.11a/n/ac : fonctionnement en 5180 MHz - 5240 MHz avec une puissance maximale p.i.r.e. de 23 dBm., 5260 MHz - 5320 MHz, 5500 MHz - 5700 MHz avec une puissance maximale p.i.r.e. : 20 dBm • Fonctionnement LAN 5.8 G de 5745 MHz à 5825 MHz avec une puissance maximale p.i.r.e. de 14 dBm Remarque : L'appareil est limité à une utilisation en intéérier lorsqu'il est utilisé dans la gamme de fréquences 5150-5350 MHz
Spécification radio du MA710	Profils Bluetooth : a2dp, avrcp, avdtp, avctp, vcp, mcp, mcs Puisance d'émission max. du Bluetooth : < 3 dBm (PIRE) Bluetooth : • Fonctionnement du Bluetooth de 2402 MHz à 2480 MHz avec une puissance maximale p.i.r.e. de 13 dBm • Fonctionnement du Bluetooth LE de 2402 MHz à 2480 MHz avec une puissance maximale p.i.r.e. de 12dBm Wi-Fi : • Fonctionnement du 802.11b/g/n de 2412 MHz à 2472 MHz avec une puissance maximale p.i.r.e. de 20 dBm • LAN 5 GHz 802.11a/n/ac : fonctionnement en 5180 MHz - 5240 MHz avec une puissance maximale p.i.r.e. de 14 dBm, 5260 MHz - 5320 MHz, 5500 MHz - 5700 MHz avec une puissance maximale p.i.r.e. : 20 dBm • Fonctionnement LAN 5.8 G de 5745 MHz à 5825 MHz avec une puissance maximale p.i.r.e. de 14 dBm Remarque : L'appareil est limitéà une utilisation en intéérier lorsqu'il est utilisé dans la gamme de fréquences 5150-5350 MHz

Cet équipement doit être installé et utilise à une distance minimale de 20 cm entre le radiateur et votre corps

Cet équipement est conforme au Reglement (UE) 2023/826 de la Commission européen

Modèle : MA310

Alimentation électric : 100- 120V/220- 240V-, 50/60Hz

Consummation en veille : < 0,5W

Température de fonctionnement max.: 35^

Modèle : MA510

Alimentation électric : 100-120V/220-240V~, 50/60Hz

Consummation en veille (sans reseau/avec reseau) : < 0,5W / < 2W

Température de fonctionnement max.: 35^

Modèle:MA710

Alimentation électric : 100-120V/220-240V~, 50/60Hz

Consommation en veille (sans reseau/avec reseau) : < 0,5W / < 2W

Température de fonctionnement max.: 35^

Autonomie en veille

En l'absence d'entrée audio et sans action de l'utilisateur, après 20 minutes, l'appareil se met en voille.

L'utilisateur peut modifier la veille dans le menu, « Setup » -> « System Setup » -> « General Setup » -> « Standby Mode »

L'utilisateur peut également modifier le délambda de veille automatique dans le menu, « Setup » -> « System Setup » -> « General Setup » -> « Auto Standby »

Déactualisation du réseau sans fil

Le reseau est regle par defaut sur « Auto », dans ce mode, la connexion filaire est utilisee si un cable reseau est branché, sinon le Wi-Fi est utilise.

L'utilisateur peut modifier le mode du réseau depuis l'interface Web du produit.

© 2024 Harman International Industries, Incorporated. Tous droits réservés.

JBL est une marque commerciale de Harman International Industries, Incorporated enregistrée aux États-Unis et dans d'autres pays.

Les caractéristiques, les specifications et l'apparce peuvent être modifiées sans préavis.
