EVOLUTION - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Radiateur électrique à convection
Caractéristiques techniques principales	Technologie de convection, thermostat électronique, fonctionnement silencieux
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 80 cm, Hauteur : 45 cm, Profondeur : 10 cm
Poids	8 kg
Compatibilités	Compatible avec les systèmes de régulation de chauffage
Type de batterie	Non applicable
Tension	230 V
Puissance	2000 W
Fonctions principales	Chauffage rapide, programmation hebdomadaire, mode éco
Entretien et nettoyage	Nettoyage avec un chiffon humide, vérification régulière des filtres
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de basculement
Informations générales utiles	Garantie de 2 ans, installation facile, idéal pour les pièces de vie

FOIRE AUX QUESTIONS - EVOLUTION NOIROT

Comment régler la température sur le NOIROT EVOLUTION ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Le NOIROT EVOLUTION ne fonctionne pas, que faire ?

Vérifiez d'abord si l'appareil est correctement branché et que la prise fonctionne. Si l'appareil est toujours inactif, consultez le manuel pour un reset ou contactez le service clientèle.

Comment nettoyer le NOIROT EVOLUTION ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Évitez d'utiliser des produits abrasifs ou de l'eau directement sur l'appareil.

Quel est le niveau sonore du NOIROT EVOLUTION ?

Le niveau sonore du NOIROT EVOLUTION est de 37 dB, ce qui le rend très silencieux et adapté pour une utilisation dans les chambres et les bureaux.

Puis-je programmer le NOIROT EVOLUTION ?

Oui, le NOIROT EVOLUTION est équipé d'une fonction de programmation. Vous pouvez régler des horaires de fonctionnement pour optimiser la température de votre espace.

Quelle est la puissance du NOIROT EVOLUTION ?

Le NOIROT EVOLUTION a une puissance de 1000 W, ce qui le rend efficace pour chauffer des pièces jusqu'à 20 m² selon l'isolation.

Y a-t-il une fonction de sécurité sur le NOIROT EVOLUTION ?

Oui, le NOIROT EVOLUTION est équipé d'une protection contre la surchauffe et d'un système d'arrêt automatique en cas de renversement.

Où puis-je acheter des pièces de rechange pour le NOIROT EVOLUTION ?

Les pièces de rechange peuvent être achetées auprès du service clientèle de NOIROT ou chez des revendeurs agréés.

Le NOIROT EVOLUTION est-il économe en énergie ?

Oui, le NOIROT EVOLUTION est conçu pour être économe en énergie avec un système de chauffage optimisé qui réduit la consommation électrique.

MODE D'EMPLOI EVOLUTION NOIROT

Radiateur à double corps de chauffe

421AA3050 A00

Noiroto

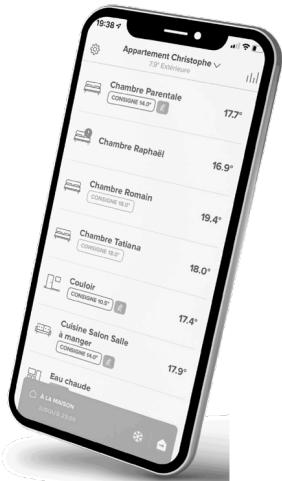

Cet apparéil est compatible avec la Passerelle Intuis connect with Netatmo.

Venuede séparation

La Passerelle permet le contrôle de vos apparéils à distance, via smartphone avec l'application Intuis connect with Netatmo.

• Téléchargez l'application Intuis connect with Netatmo, et découvert-la!

Telecharger dans l'App Store

DISPOINSURE SUR Google Play

WITH Netatmo

• La planification intelligente pour adapter le chauffage à votre rythme.

• La prise en compte des absences pour baisser automatiquement la température de chauffe.

• Les notifications pour toujours être informé(e)

L'historique des consommations

Le pilotage par la voix

Fonctionne avec Apple Home

fonctione avec. I'Assistant Google

fonctionne avec

• Sommaire & Avant propos page 3
• Sécurité pages 3/4/5/6

• Installation et fixation pages 7

• -Raccordementelectrique page 10

• • Comment utiliser votre apparéil page 11
• • Aide aux diagnostics page 20
• -Conseils/Entretien page 21
• • Caracteristiques page 22
• • Identification de votre apparéil page 23

AVANT PROPOS :

• Vous venez d'acquérir ce Radiateur à double corps de chauffe Evolution de Noirot et nous vous remercions de ce besoin, témignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre appareil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une

attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

• Veillez à ne rien introduire dans l'appareil.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de

• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension par une personne qualifiée.

• Toutes les interventions sur les apparciels doivent etre effectues hors tension et par un personnel qualifié.

• L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'in-tallation.

• L'appareil ne doit pas etre installe sous une prise de courant.

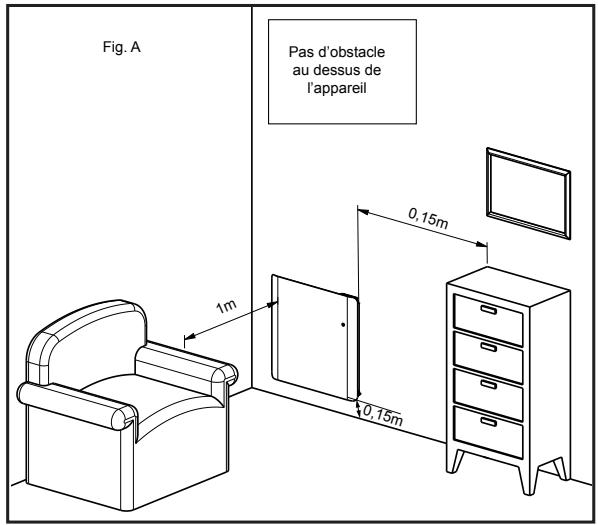

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig.A).

-L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas

d'une installation dans un local contenant une baigmoire ou une douche.

• Si le cable d'alimentation est endommagé, il doit être remplaça par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

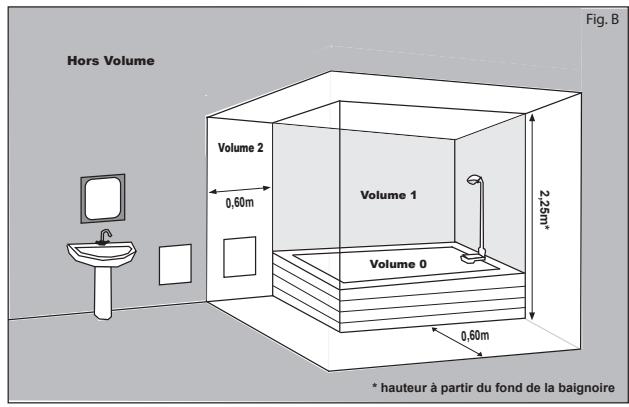

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

La fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

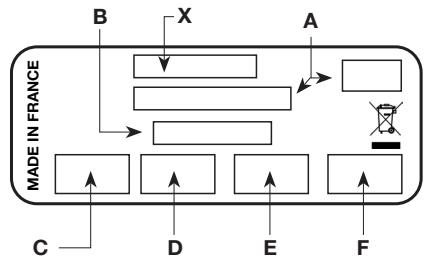

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électrique décentralisé à action directe à poste fixe
Caracteristique		1000W	1500W	2000W	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	eISB	0,001	0,001	0,001	kW
Caracteristique					Unité
Contrôle électronique de la température de la pièce etprogrammateur hebdomadaire					Oui

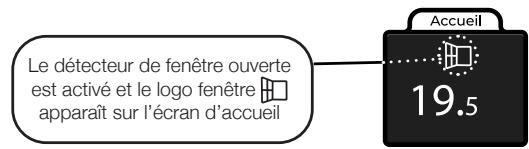

Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui
Contrôle de la température de la pièce, avec détecteur de présence					Oui
Option contrôle à distance					Oui

INSTALLATION ET FIXATION

HORIZONTAL	PUISSANCES	1000W	1500W	2000W
	Largeur Appareil (mm)	620	940	1180
	Hauteur Appareil (mm)	610	610	610
	D (mm)	225	250	245
	E (mm)	190	440	690
	A (mm)	428	428	428
	Poids * (kg)	22	31	42

*: +/-10%

Nota:

• Pour faciliter l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage, la fixation inférieure du dosseret.

• Choix de la chevelle en fonction de la nature de votre mur et du poids de l'appareil.

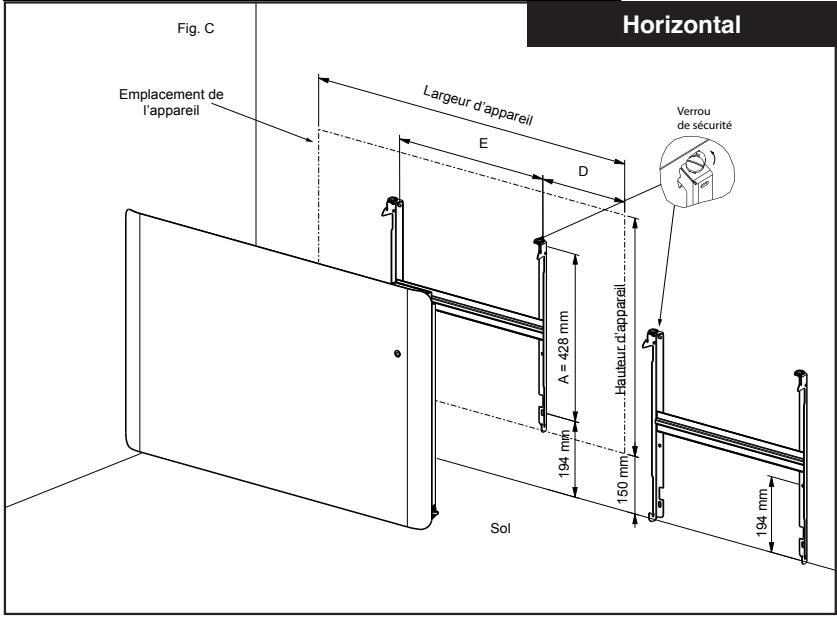

HORIZONTAL

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur le(s) verrou(s) de sécurité dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.C).
• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C).
• Positionner l'appareil sur le dosseret.
• Verrouiller le dosseret en agissant à l'aide d'un tournevis sur le(s) verrou(s) de sécurité dans le sens inverse des aiguilles d'une montre (Fig. C).

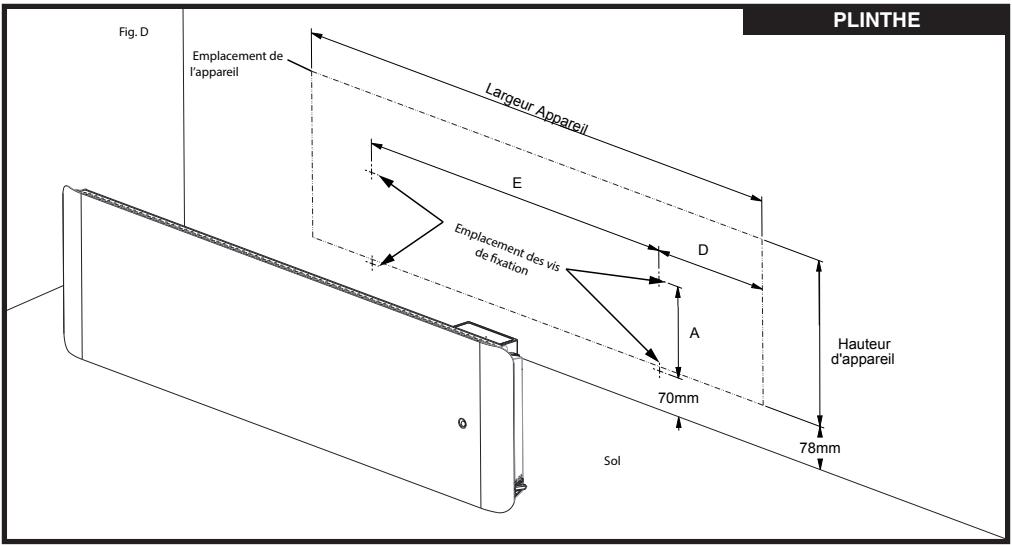

PLINTHE	PUISSANCES	1000W	1500W
	Largeur Appareil (mm)	1020	1260
	Hauteur Appareil (mm)	300	300
	D (mm)	235	360
	E (mm)	650	540
	A (mm)	165	165
	Poids * (kg)	20	24

*: +/ -10%

Nota :

• Dans le cas du modele plinthe, veillez à laisser un jeu de 1,5 mm entre les têtes de vis supérieures et le mur.
• Accrocher la plinthe à ces deux vis (diam 6 mm) puis visser complètement les deux vis inférieures (Fig. D).

Nota:

• Choix de la chevelle en fonction de la nature de votre mur et du poids de l'appareil.
• Pour un meilleur Maintien de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur le montant du dosseret (Rep. F Fig. E).

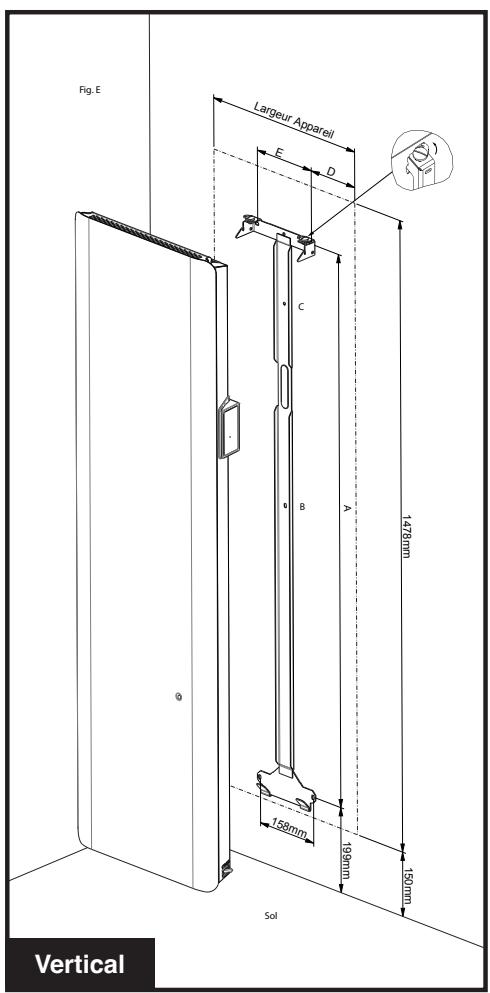

VERTICAL	PUISSANCES	1500W	2000W
	Largeur Appareil (mm)	420	500
	Hauteur Appareil (mm)	1478	1478
	D (mm)	130	130
	E (mm)	160	240
	A (mm)	1295	1295
	Poids * (kg)	34	38

*: +/ -10%

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.E).
• Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer le trou (Rep. C Fig.E).
• Placer le trou du dosseret (Rep. B Fig.E) au niveau de la trace precedemment repéré sur le mur (Rep. C Fig.E). Pointez les trous des pattes inférieures et supérieures. Percez aux diamètres appropriés aux chevilles et vis.
• Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm) - Fig. E
• Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre (Fig. E).

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intérimédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3sMM-297s	230 Volts/3s
Conf. -2°C	7sMM-293s	230 Volts/7s

2.1. Mise sous tension de l'appareil:

Pourmettre l'appareil sous tension：

• Appuyez sur le bouton veille du boîtier de commande (1).
• A la première mise sous tension ou après un arrêt prolongé, réglez la date et l'heure.
• Pourmettre enveilvoretteappareil,appuyezde nouveau sur le bouton « 》

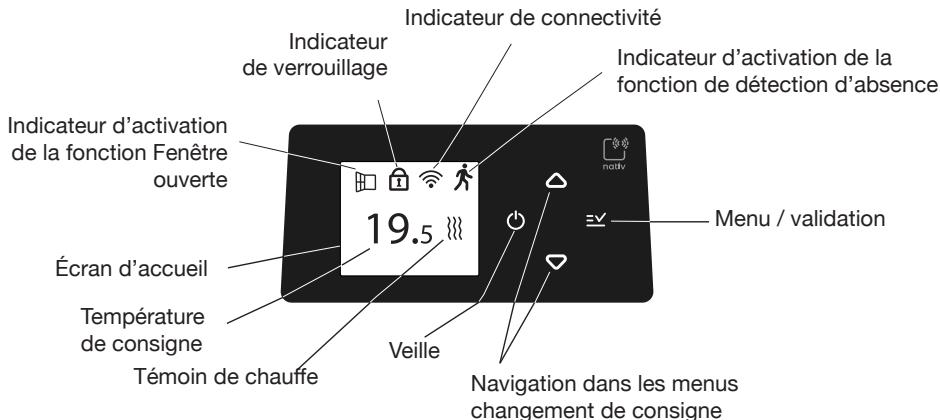

2.2. Descriptif du boitier

Principé de navigation :

• Pour entrer dans le menu appuyer sur
• Pour se déplacer et changer les valeurs dans les menus, appuyez sur ou .
• Pour valider une valeur ou un mode de fonctionnement, appuyez brièvement sur le bouton .

Veillez à enlever la pellicule de protection de l'écran

2.3. Réglage de la température de consigne

Avec et vous pouvez modifier la consigne de température par pas de 0.5^ de 7^ à 28^ .

Lors du réglage, l'affichage de la température change de couleur comme décrit ci-dessous.

consigne ≤ 19°C	Vert
19°C < consigne < 24°C	Orange
consigne ≥ 24°C	Rouge

La couleur repasse en blanc après 3 sec sans action sur les touches.

Pour un fonctionnement économique il est conseilé de ne pas dépasser une température de 19^ en moyenne sur l'ensemble du logement.

2.4. La dérogation

Si vous n'avez pas activé la programmation :
Votre réglage de température est appliqué jusqu'à ce qu'une modification manuelle ultérieure soit effectuee.
Si vous avez activé la programmation interne (voir Programmation nativ): Lorsque vous ajustez la consigne de température programmée (la température définie dans la programmation du radiateur), cela déclenché automatiquement une dérogation temporisée de 2 heures (par défaut). Sur l'écran, vous verrez s'afficher un sablier indiquant l'heure à laquelle la dérogation prendra fin.

Pour modifier la durée de la dérogation pendant qu'elle est en cours, il vous suffit d'appuyer sur le bouton l . Cela fera apparaitre un sablier à l'écran. Ensuite, appuyez à nouveau sur le bouton et sélectionnez l'option «Durée».

Si vous estes connecte avec intuis connect with Netatmo :

Lorsque vous modifie la consigne de température programmée (la température définie dans la programmation créé dans l'application), il s'agit d'une dérogation temporisée d'une durée de 3 heures.

Pour modifier la durée de cette dérogation, vous pouvez utiliser l'application intuis Connect with Netatmo.

2.5. Le menu connectivité

Lorsque vous sélectionnez l'icone connectivité l , l'appareil effectue un scan des réseaux prênts.

Si le réseau intuis connect est détecté alors le radiateur s'y connecte automatiquement.

Si,aucun réseau intuis connect n'est détecté,l'appareil scannerera les logements synchro intuis disponibles.L'appareil vous proposera ensuite,soit de rejoindre un logement existant,soit d'en creer un.

Synchro intuis :

La fonction synchro intuis permet de lier plusieurs radiateurs entre eux, par exemple dans une meme piece pour quils aient un fonctionnement synchronisé.

Pour creer un logement synchro intuis suivez les etapes ci-dessous :

① Tout d'abord choisissez un nom de logement (nativ xx) ou rejoignez un logement existant.
② Sélectionnez parmi les différents可以选择 la piece dans laquelle se trouve votre radiateur.
③ Répétez l'opération pour les radiateurs que vous souhaitez associé.

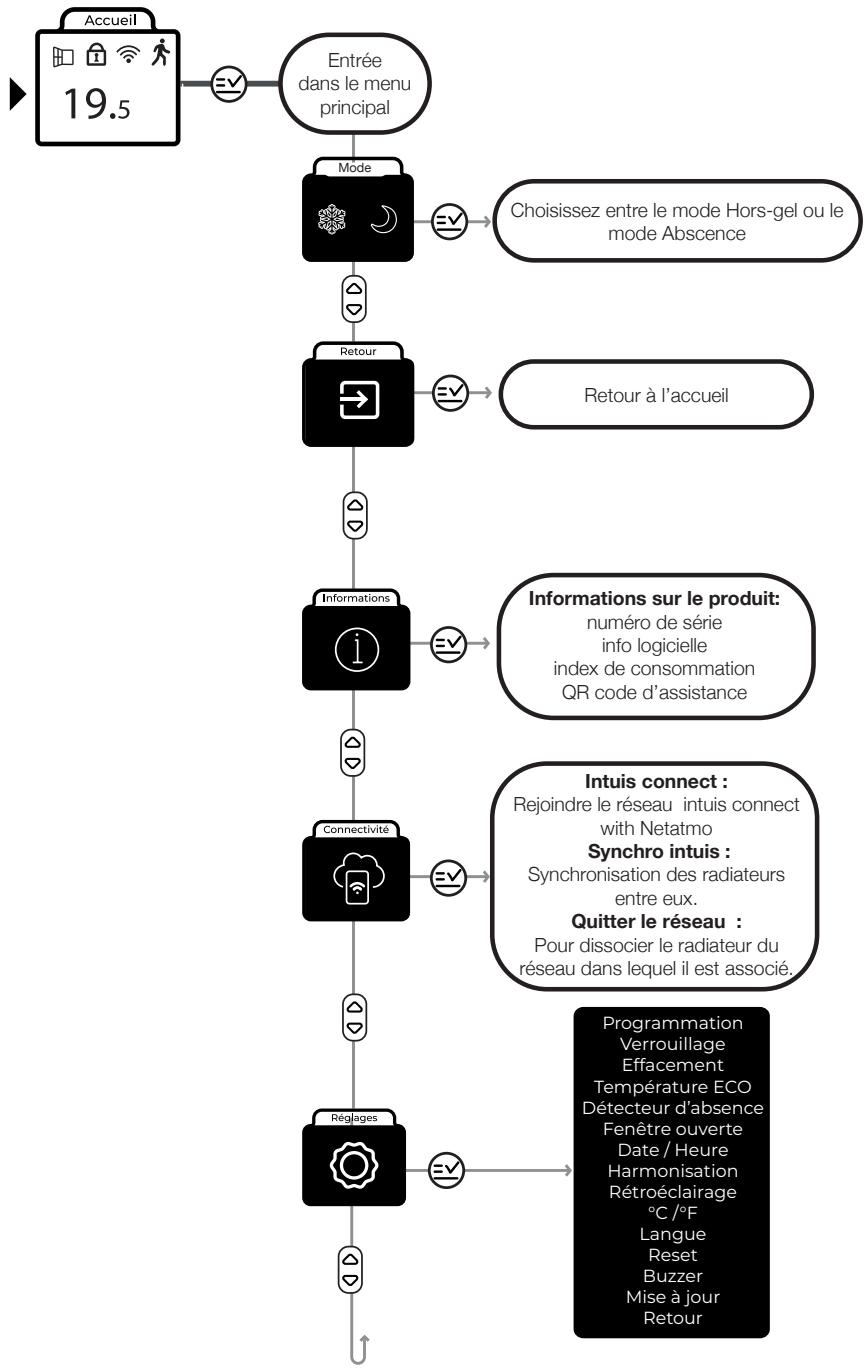

2.6. Le menu principal

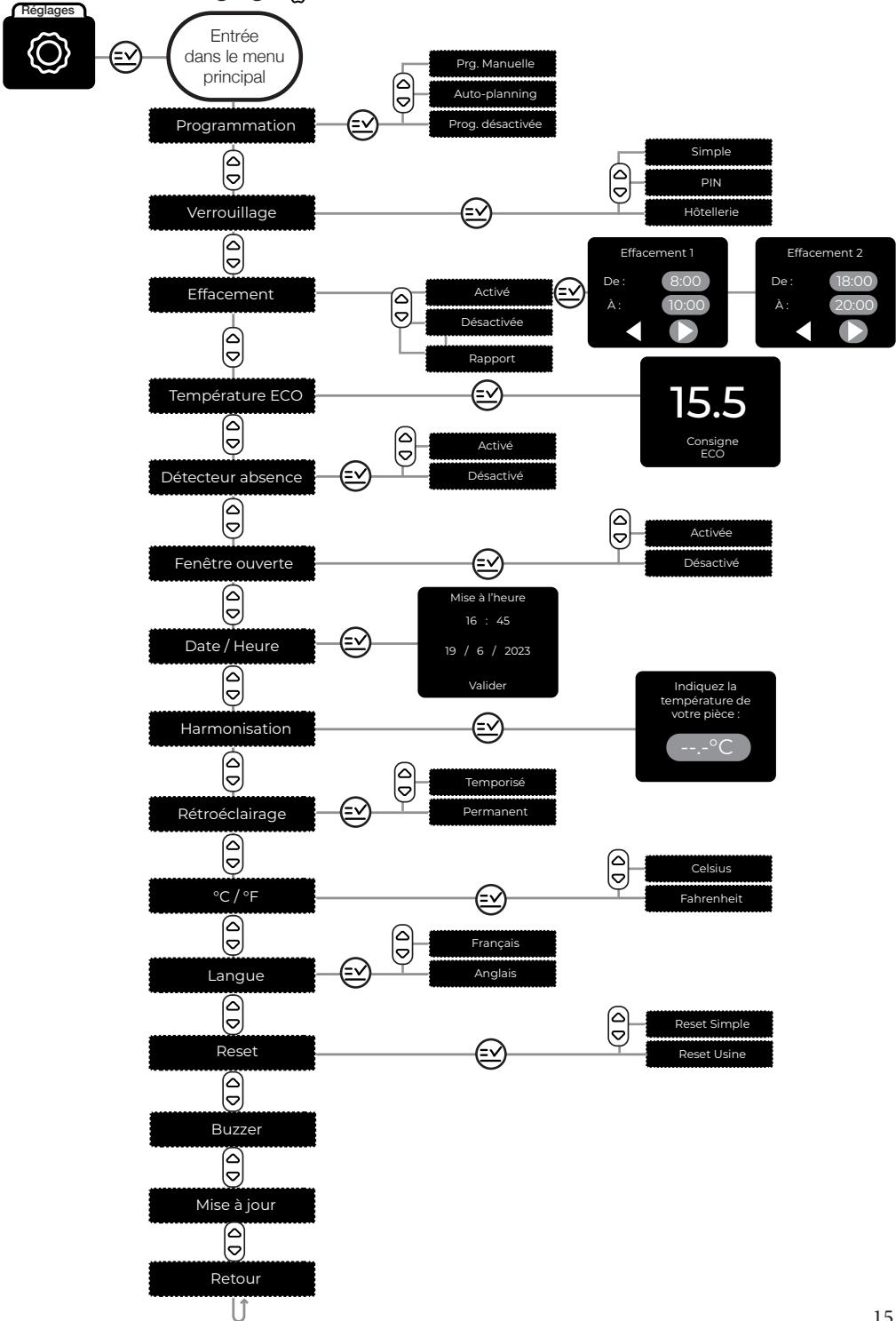

2.7. Le menu réglage

La Programmation manuelle

Pour utiliser la programmation manuelle et définir des consignes de température adaptées à votre rythme de vie, suivez les étapes suivantes :

① Accédez au menu de programmation de votre apparéil.
② Sélectionnez l'options Prog. Manuelle.
③ Choisissez :

• Activer : votre radiateur suivra la programmation enregistrée.
• Consultant: Lecture du programme enregistré
• Modifier : Créer un programme ou consulter le programme

enregistré.

• Copier : Copier un jour sur un ou plusieurs autres jours.

Suivre les étapes décrites sur l'écran du radiateur.

La fonction Auto-planning

La fonction Auto-Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la piece et de prendre en compte ses paramètres de chauffe pour créé automatiquement un planning. Grâce au contrôle adaptatif de l'activation, il anticipé la chauffe pour avoir la bonne température lors l'occupation de la piece. En cas d'imprévus, d'absence ou de retard anticipé, le radiateur s'adapte immidiatement au nouveau rythme.

Vou puez consulter, réinitialiser, désactiver ou paramétrer la consigne d'absence ou de présence dans le menu «Auto-planning».

La Programmation par Fil Pilote

Le fil pilote peut être relié à un gestionnaire d'énergie qui enverra à l'appareil des ordres de fonctionnement.

Ordre	Signal électric correspondant
Confort	Pas de signal	—
Confort -1°C	45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46° 3" 46°
Confort -2°C	45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3" 45° 3"
Eco ou réduit	230 V pleine alternance	√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∇ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∗ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∙ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∘ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∶ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∼ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∫

2.7.2 Le Verrouillage du thermostat

Verrouillage

Plusieurs niveaux de verrouillage sont disponibles

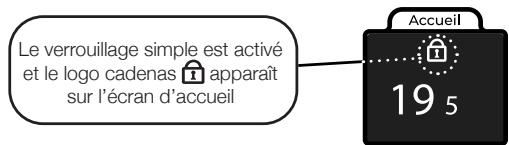

oLe Verrouillage simple :

Ce niveau de verrouillage empêche toute modification des réglages du thermostat, à l'exception de la fonction de mise en voille accessible par un appui simple. Pour l'activer, Sélectionnéz l'options «Simple». Pour le désactiver, maintenez le bouton énoncé pendant 5 secondes.

Le Verrouillage par code PIN :

Ce niveau de verrouillage empêche toute modification des réglages du thermostat, à l'exception de la fonction de mise en voille. Vous devez selectionner l'options «Code PIN» et désirir un code à quatre chiffres pour l'activer. Pour le désactiver, vous devrez développer le bouton énoncé pendant 5 secondes pour pouvoir à nouveau entraîre ce code.

Le Verrouillage «Hôtellerie»

Ce niveau de verrouillage permet de limiter l'accès aux réglages du thermosat tout en permettant un réglage encadré de la température de consigne avec une latitude de +/- 2^ . Vous doivent désigner l'options «Hôtelerie» et désirir un code à quatre chiffres pour l'activer. Pour le désactiver, vous devrez développer le bouton enforcé pendant 5 secondes pour pouvoir à nouveau entraîre ce code.

2.7.3 L'effacement

Effacement

La fonction d'effacement intégrée à ce radiateur nativ permet une gestion intelligente et responsable de la consommation électrique.

Cette fonctionnalité permet de soulager le réseau national en anticipant les périodes de tension, qui sont généralement les moments où la demande d'électricité est la plus élevé.

Elle anticipé les périodes pendant lesquelles le réseau électrique est fortement sollicité et stocke dans son corps de chauffe inertiel 100% de sa capacité calorifique lorsque cela est nécessaire. Pendant une forte sollicitation du réseau électrique et suivant la plage hora renseignée, le radiateur native efface entre 20% et 60% de sa puissance, sans comprometre le comfort des occupants, permettant ainsi de soulager le réseau électrique.

Renseignez 1 ou 2 plages horaires pendant lesquelles vous autorisez que le radiateur nativ réduise sa puissance.

Pour désactiver une plage d'effacement, réglez sa durée à 00:00.

2.7.4. La Température ECO

La consigne de température Eco est préconfigurée par défaut à 15,5^ , mais elle peut être ajustée selon vos préférences. Cette température Eco sera appliquée dans les situations suivantes :

① Réception d'un ordre ECO sur le Fil Pilote : si votre radiateur est raccordé avec le Fil Pilote sur un gestionnaire d'énergie.
② Activation du détecteur d'absence : Lorsque la fonction de détéction d'absence est activée et que la pierce est jugée inoccupée, la consigne de température Eco sera appliquée.

La température Eco doit être régée à un niveau plus bas que la température de comport habituelle afin d'économiser de l'énergie.

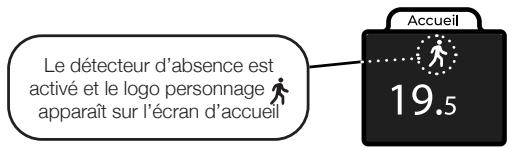

2.7.5. Le Détector d'absence

Detecteur d'absence

Lorsque la détention d'absence est activée, le thermostat optimise la consommation d'énergie en ajustant automatiquement la température de consigne en fonction de l'occupation de la piece. Cela permet de réaliser des économies d'énergie lorsque la personne est absente en adoptant une température économique et tout en assurant un bon comport lorsqu'il y a une présence.

2.7.6. Le Détector de fenêtre ouverte

Fenêtre ouverte

Lorsque la détction de fenêtre ouverte est activée, le thermostat surveille en permanence la température ambiente. Si une chute de température significative est détectée dans un court laps de temps, le thermostat interprete cela comme l'ouverture d'une fenêtre et réagit en coupant le chauffage. Cela permet d'éviter le gaspillage d'énergie en chauffant inutillement la piece.

En cas de détction de fenêtre ouverte, le logo fenêtre s'affiche en grand à l'écran et un signal sonore retentit. Un appui sur le bouton veille remettra automatiquement le chauffage en fonctionnement.

voir page 15 pour désactiver le détecteur de fenêtre ouverte. 18.

Il est normal qu'il y ait un léger écart entre l'affichage de l'appareil et celui d'un thermomètre externe. Cependant, si cet écart est supérieur à +/- 1^ , il est possible de les harmoniser pour obtenir une meilleure correspondance entre les deux affichages.

Pour ajuster la température mesurée par le radiateur et corriger le décalage, suivez ces étapes :

① S'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales sont respectées.
② Fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur.
③ Placer votre thermomètre au centre de la piece à une hauteur d'environ 1,2m.
Ne pas le poser sur un meuble.
Vérifier que votre consigne est régée entre 17 et 23^
⑤ Attende la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local.
S'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables. Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.
⑦ Dans le menu «Harmonisation» régler la température mesurée par votre thermomètre. (réglable entre 7^ et 23^ ).
⑧ Validate les modifications.

2.7.8. Le reset

Reset

oLe reset simple

Le reset vous permet de remettre le thermostat dans sa configuration d'origine. Pour effectuer le reset entrez dans le menu «réglage» puis sélectionné «reset»

Consigne	19°C
Eco	15.5°C
Détection d'absence	Activée
Détection de fenêtre ouverte	Activée

o Le reset usine

Le reset usine vous permet de remettre le thermostat dans sa configuration d'usine.

Pour effectuer le reset entrez dans le menu «réglage» puis sélectionné «reset».

Consigne	19°C
Eco	15.5°C
Détection d'absence	Activée
Détection de fenêtre ouverte	Activée
Verrouillage PIN / Simple	Désactivé
Connectivité	Reset
Unité de température	°C
Programmation	Aucune

2.7.9. La FAQ

Si vous avez besoin de plus de précisions concernant le fonctionnement des radiateurs nativ :

Scannez le QR code suivant pour acceder à la FAQ.

NATURE	VERIFICATION	ACTION
L'appareil neCHAFFE pas	S'assurer que l'écran est allumé	Appuyer sur la touche Ⓞ.
	si l'écran digital n'est toujours pas allumé	S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur Ⓞ
	La fonction fenêtre a déetecté une ouverture, l'écran affiche «fenêtre ouverte» Ⓞ	Fermez la fenêtre et appuyez sur Ⓞ pour réactiver le chauffage.
	Le tímein de chauffe est étant. Ⓞ	- Ajuster la consigne de température. - La température ambiente ne nécessite pas de chauffer. - L'appareil est peut-être en délestage.
L'appareil chauffer tout le temps	- Le tímein de chauffe est allumé tout le temps. - Vérifier que l'appareil n'est pas situé在此之前 d'une porte ouverte et/ou dans un courant d'air.	- Ajuster la consigne de température - Fermer la porte ou supprimer le courant d'air.
L'appareil ne suit pas les ordres de programmation	- Vérifier qu'il est en mode programmation - Vérifier la programmation	- Mettre en mode programmation - Réaliser la programmation
DANS TOUS LES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

CONSEILS - ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.

Recommendations et consels

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur: Le délestage étant prioritaire, il est possible que l'appareil neCHAFFE pas, en cas de surconsommation momentanee (lave-linge ^+ four ^+ fer à repasser...). Ceci est normal. Dés rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTERIORER LE REVÊTEMENT DE L'APPAREIL.

	Références	Puisance(W)	Intensité(A)	Largeur(mm)	Hauteur(mm)	Epaisseur(mm)
HORIZONTAL	N192113 - N192123	1000	4,3	622	595	124
	N192115 - N192125	1500	6,5	942	595	124
	N192117 - N192127	2000	8,7	1182	595	124
VERTICAL	N192213 - N192223	1000	4,3	422	1478	147
	N192215 - N192225	1500	6,5	422	1478	147
	N192217 - N192227	2000	8,7	502	1478	147
PLINTHE	N192412 - N192422	750	3,3	942	300	120
	N192413 - N192423	1000	4,3	1022	300	120
	N192415 - N192425	1500	6,5	1262	300	120

Appareil + dosseret compris

1 = Blanc

2 = Gris anthracite

Puissance d'émission :<100 mW

Bande de fréquence : 2,4-2,4835 GHz

Noirot declare que les radiateurs referencés ci-dessus sont conformes à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

https://noirot.fr/declaration-de-conformite

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les dir- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classe II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

FR

Cet apparieil et ses accessoires se recyclent

REPRISE

A LA LIVRAISON

A DEPOSER

EN MAGASIN

A DEPOSER

EN DECHETERIE

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la réparation ou le don de votre apparéil!

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

El est composée de :

-La refereence complete de I'appareil et son indice de fabrication (rep.A) a préciser pour le SAV.
- Sa puissance en Watt (rep. B).
- Les certificates de conformités, adress (rep. C-D-E-F).
- N^ du constructeur (rep X).

Noiroto

SERVICECLIENT：[phone]

[e-mail]

[e-mail]
