MODE D'EMPLOI CALDERA 2 NOIROT

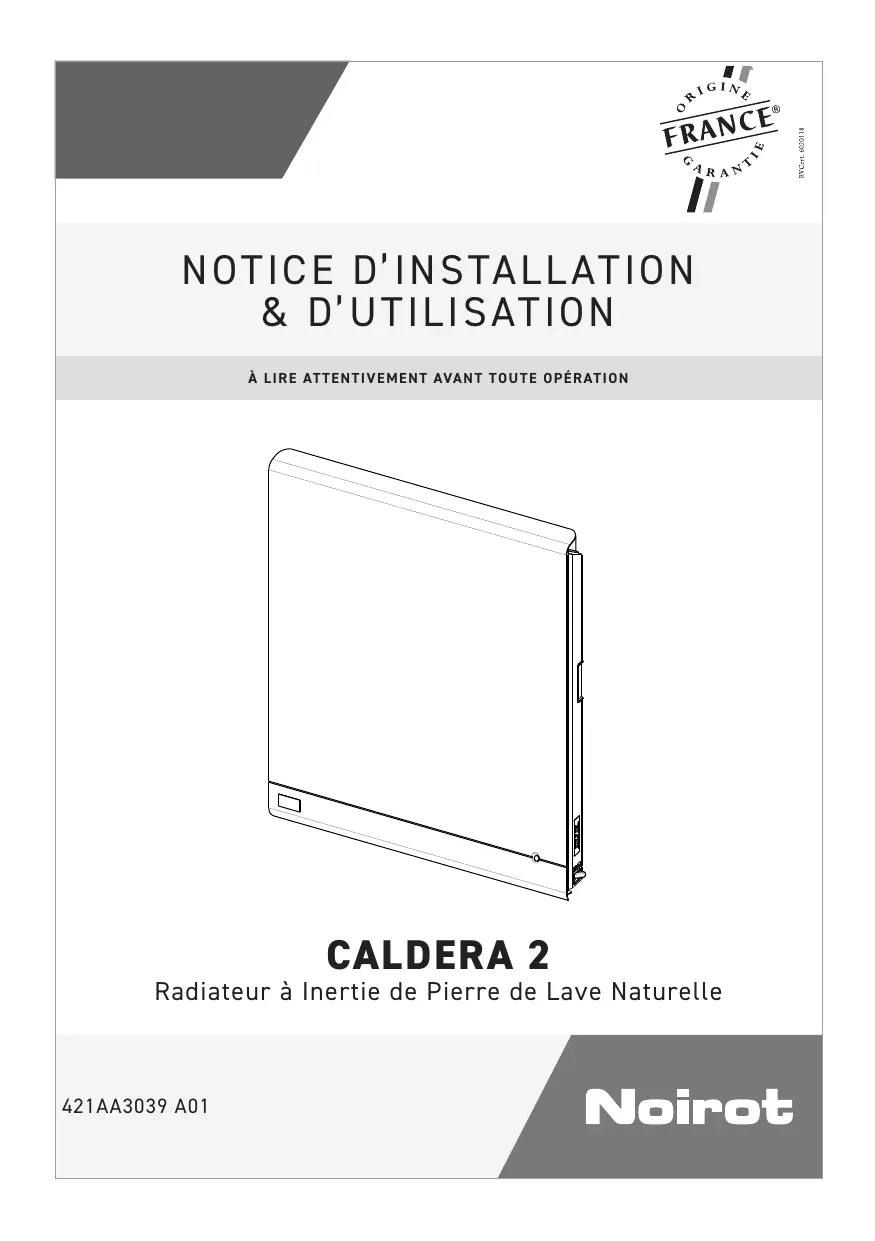

CALDERA 2 Radiateur à inertie de Pierre de Lave Naturelle

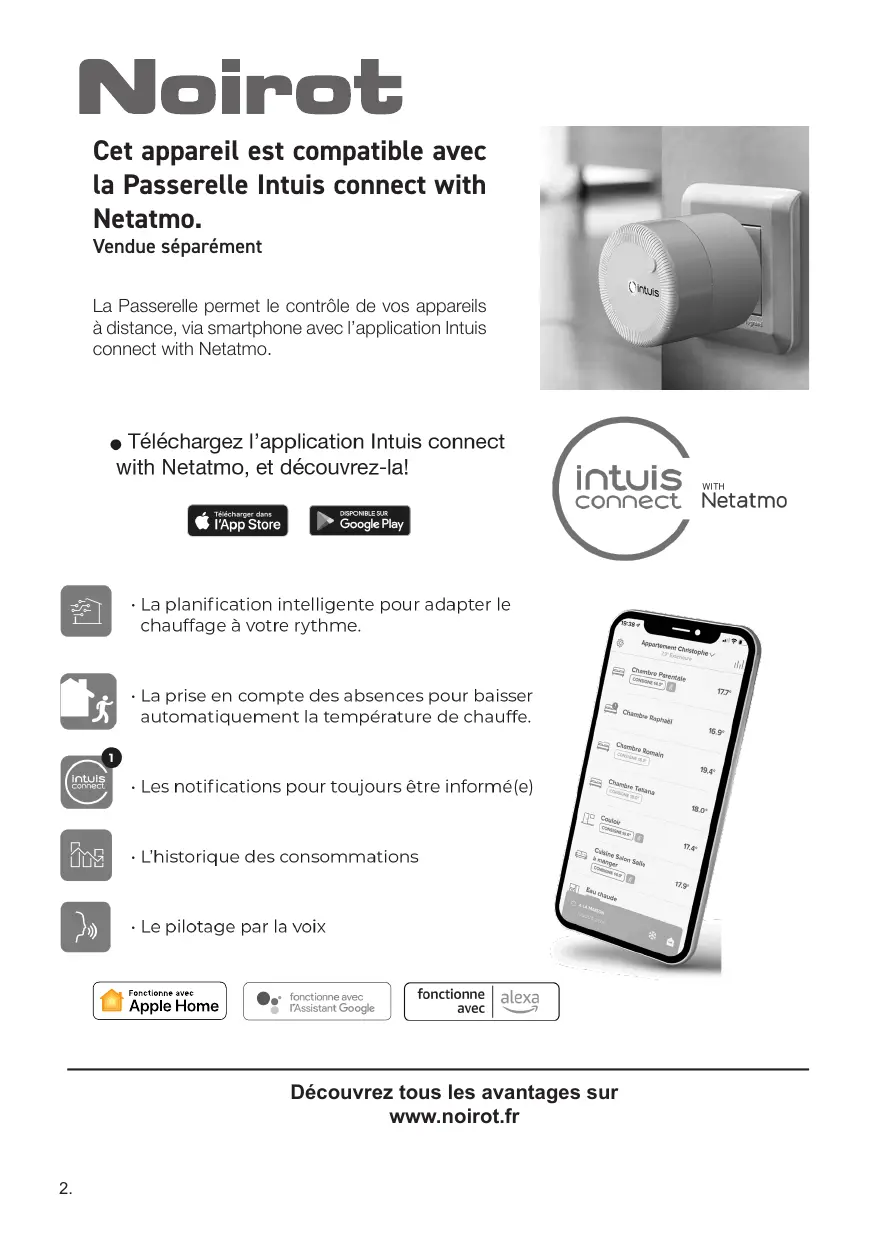

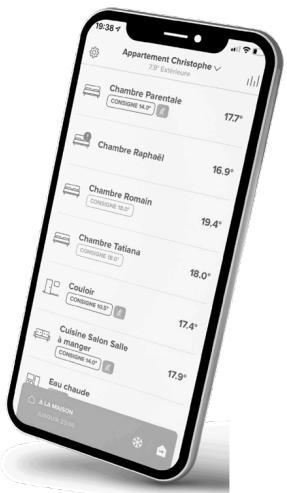

Noirot Cet appareil est compatible avec la Passerelle Intuis connect with Netatmo. Vendue séparément La Passerelle permet le contrôle de vos appareils à distance, via smartphone avec l'application Intuis connect with Netatmo. e Téléchargez l'application Intuis connect with Netatmo, et découvrez-la! iINtUIS connect Netatmo - La planification intelligente pour adapter le chauffage à votre rythme. La prise en compte des absences pour baisser automatiquement la température de chauffe. GS] - Les notifications pour toujours être informé(e)

L'historique des consommations

- Le pilotage par la voix Fonctionne avec fonctionne avec fonctionne CE Home) [ee res, | [lnseme] ais Découvrez tous les avantages sur www.noirot.fr

- Sommaire & Avant propos page 3 - Sécurité pages 8/4/5/6 - Installation et fixation pages 7

1. - Raccordement électrique page 8

2. - Comment utiliser votre appareil page 9

5. - Caractéristiques page 19

6. - Identification de votre appareil page 20

AVANT PROPOS : - Vous venez d'acquérir ce Radiateur à inertie de pierre de lave naturelle CALDERA 2 de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. - Ilest important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil. - Il est recommandé de conserver cette notice, même après installation de votre appareil. Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous. ATTENTION - Certaines parties Caution, hot surface de ce produit peuvent devenir A\ Attention surface très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables. À Sécurité très chaude. - Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

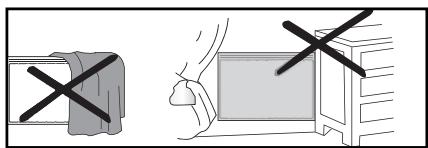

- Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l’appareil en marche ou à l’arrêt, à condition que ce der- nier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d’une surveillance ou aient reçu des instructions quant à l’utilisation de l’appareil en toute sécu- rité et en comprennent bien les dangers potentiels. - Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. - Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l’appareil, et ni réaliser l'entretien de l’utili- sateur. - Veillez à ne rien introduire dans l'appareil. - Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci- contre rappelle ce risque. - Il est donc formellement interdit de couvrir ou d’obstruer les en- trées ou les sorties d’air au risque d'incidents ou de dégradations de l’appareil. - Le raccordement électrique de cet appareil doit impérative- ment être effectué hors tension par une personne qualifiée. - Toutes les interventions sur les appareils doivent être effec- tuées hors tension et par un personnel qualifié. - L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'ins- tallation. - L'appareil ne doit pas être installé sous une prise de courant. MISE EN GARDE : NE PAS COUVRIR.

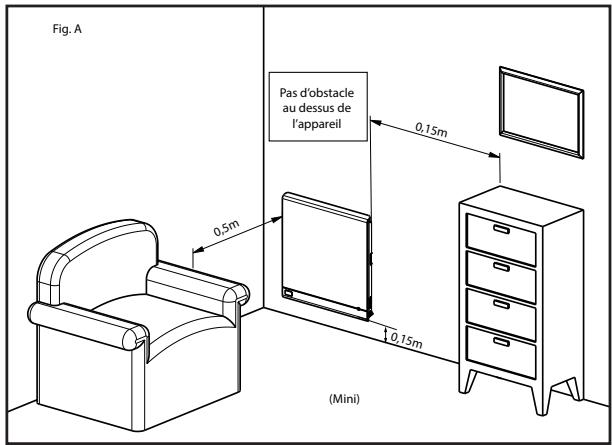

- Respecter les distances| 5: minimum d'installation au sol, aux parois, aux sis | =

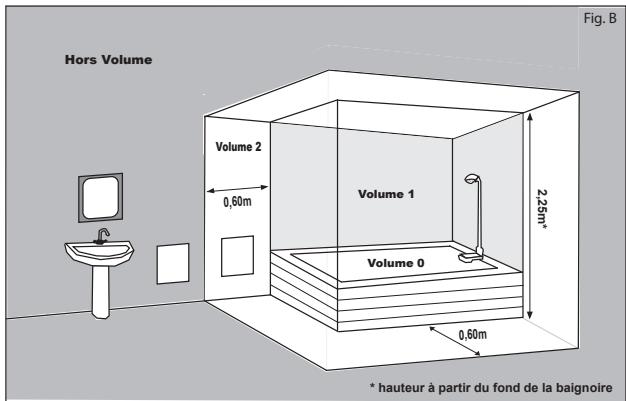

meubles, etc. (Fig.A). -L’alimentation électrique doit être protégée par un dispositif différentiel rési- duel de courant assigné au plus égal à 30 mA, no- tamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. - Si le câble d'alimentation est endommagé, il doit être rempla- cé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. - Éviter d'installer l'appareil dans un courant d’air susceptible de perturber sa régulation. - Cet appareil de chauffage électrique direct est destiné à as- surer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. Fig - L'appareil peut être installé dans le volume 2 ou hors volume des salles d’eau (Fig. B). Installation des appareils L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). Rte nd ages Hors Volume ( La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date. La fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l’évolution de celles-ci.

Identification de l'appareil Type d'appareil : Appareil de chauffage électrique décentralisé à action directe à poste fixe Caractéristiques 1000W 1500W 2000W Unité Puissance thermique Puissance thermique nominale Pnom | 1,00 1,50 2,00 kW Puissance thermique minimale (indicative) | Pmin | N.A. NA NA kW Puissance thermique maximale continue | Pmaxc | 1,00 1,50 2,00 kW Consommation d'électricité auxiliaire À la puissance thermique nominale elmax | 0,00 0,00 0,00 kW À la puissance thermique minimale elmin | 0,00 0,00 0,00 kW En mode veille elSB [0,001 0,001 0,001 kW Caractéristiques Unité Contrôle électronique de la température de la pièce et programmateur hebdomadaire Oui Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte Oui Contrôle de la température de la pièce, avec détecteur de présence Oui Option contrôle à distance Oui

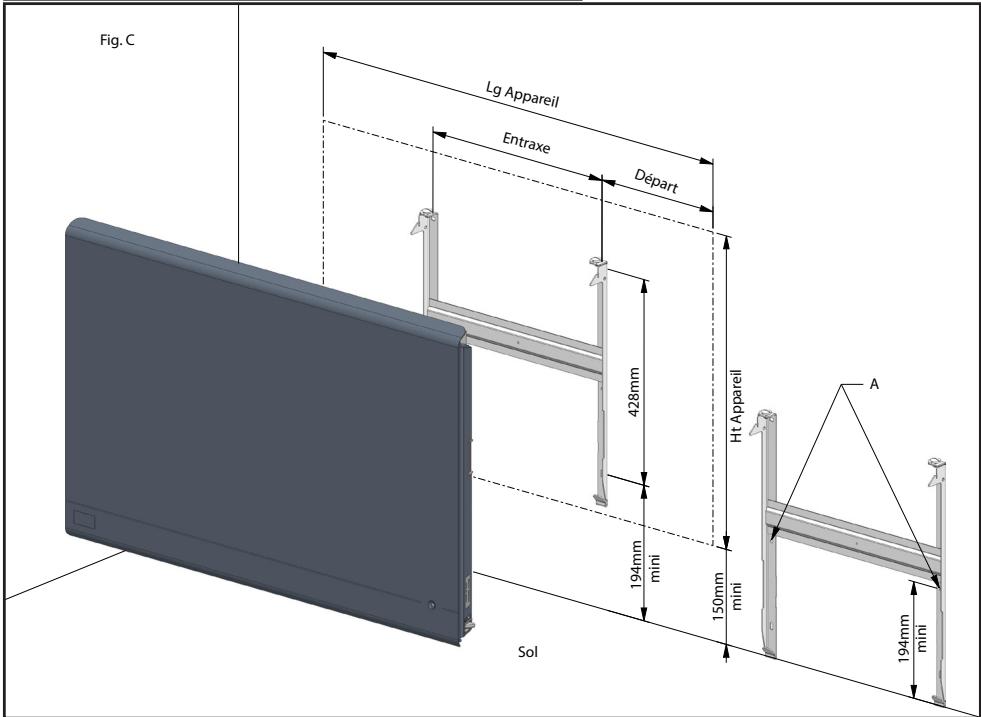

HEApparel 150mm Conseil : - Pour faciliter l'obtention de la cote mi- nimale de 150mm (bas de l'appareil par Lg Appareil Gt0mm | 950mm | 1170mm rapport au sol), il suffit de placer le dos- = EEE seret contre le mur, pattes inférieures po- sées au sol, pour avoir grâce aux repères o 230mm _| 270mm | s15mm de perçage (Rep À, Fig. C), la fixation in- [TE appar cn a Pr férieure du dosseret. Poids” a) 178 257 ES *:4/-10%

1- Déverrouiller le dosseret en agissant à l'aide d’un tournevis sur les verrou (s) dans le sens

des aiguilles d'une montre puis ôter le dosseret de l'appareil (Fig.C ).

2- Positionner le dosseret contre le mur, en s’assurant de l’orienter dans le bon sens, pattes

inférieures posées au sol, et tracer les trous (Rep. À Fig. C).

3- Placer les trous du dosseret au niveau des traces précédemment repérées sur le mur. Poin-

tez les trous des pattes inférieures et supérieures. Percez aux diamètres appropriés aux che- villes et vis.

4- Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm) - Fig.C.

Veuillez lire attentivement les règles de sécurité avant le raccordement de l’appareil. - L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). - L'appareil doit être raccordé sur un réseau électrique 230V 50HZ, par l'intermédiaire d’une boîte de raccordement. Respecter le sens de branchement : MARRON = PHASE, BLEU ou GRIS = NEUTRE,

- Sile fil noir n’est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique. Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE. - Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement. NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre. 13 Mesure par Signal à Mode rapport au transmettre neutre Confort — 0 Volt Eco a 230 Voits Hors-gel na 115 Vois négatif Arrêt 115 Volts Chauffage positif Conf.-1°C “#2 230 Volts/3s Conf.-2°C "#—##* 230 Volis/7s

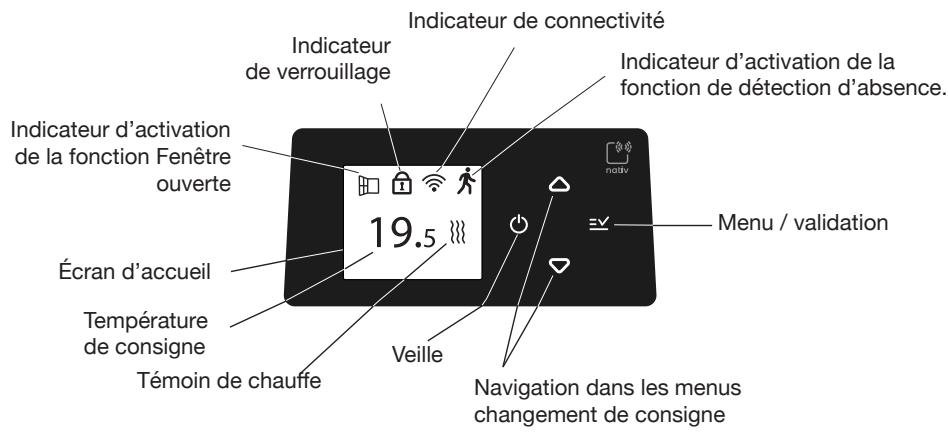

e 2.1. Mise sous tension de l'appareil: Pour mettre l'appareil sous tension : - Appuyez sur le bouton veille du boîtier de commande (). - A la première mise sous tension où après un arrêt prolongé, réglez la date et l'heure. - Pour mettre en veille votre appareil, appuyez de nouveau sur le bouton « CO». Indicateur de connectivité Indicateur de verrouillage / Indicateur d'activation de la 7" fonction de détection d'absence. Indicateur d'activation de la fonction Fenêtre — ouverte Menu / validation Écran d'accueil Température de consigne Témoin de chauffe Veille Navigation dans les menus changement de consigne Principe de navigation : - Pour entrer dans le menu appuyer sur ©. - Pour se déplacer et changer les valeurs dans les menus, appuyez sur © ou ©. - Pour valider une valeur ou un mode de fonctionnement, appuyez brièvement sur le bouton ©. Veillez à enlever la pellicule de protection de l’écran

e 2.3. Réglage de la température de consigne Avec & et © vous pouvez modifier la consigne de température par pas de 0.5°C de 7°C à 28°C. Lors du réglage, l'affichage de la température change de couleur comme décrit ci-dessous. consigne < 19°C Vert La couleur repasse en blanc après 3 sec 19°C < consigne < 24°C | Orange sans action sur les touches. consigne = 24°C Rouge Pour un fonctionnement économique il est conseillé de ne pas dépasser une température de 19°C en moyenne sur l'ensemble du logement.

© Si vous n’avez pas activé la programmation : Votre réglage de température est appliqué jusqu’à ce qu’une modification manuelle ultérieure soit effectuée. © Si vous avez activé la programmation interne (voir Programmation nativ) : Lorsque vous ajustez la consigne de température programmée (la température définie dans la programmation du radiateur), cela déclenche automatiquement une dérogation temporisée de 2 heures (par défaut). Sur l'écran, vous verrez s’afficher un sablier indiquant l'heure à laquelle la dérogation prendra fin. Pour modifier la durée de la dérogation pendant qu'elle est en cours, il vous suffit d'appuyer sur le bouton @ . Cela fera apparaître un sablier à l'écran. Ensuite, appuyez à nouveau sur le bouton @ et sélectionnez l'option «Durée». © Si vous êtes connecté avec intuis connect with Netatmo : Lorsque vous modifiez la consigne de température programmée (la température définie dans la programmation créée dans l'application), il s’agit d’une dérogation temporisée d’une durée de 3 heures. Pour modifier la durée de cette dérogation, vous pouvez utiliser l'application intuis Connect with Netatmo.

e2.5. Le menu connec Lorsque vous sélectionnez l'icône connectivité réseaux présents. Si le réseau intuis connect est détecté alors le radiateur s'y connecte automatiquement. Si aucun réseau intuis connect n’est détecté, l'appareil scannera les logements synchro intuis disponibles. L'appareil vous proposera ensuite, soit de rejoindre un logement existant, soit d'en créer un. , l'appareil effectue un scan des © Synchro intuis : La fonction synchro intuis permet de lier plusieurs radiateurs entre eux, par exemple dans une même pièce pour qu'ils aient un fonctionnement synchronisé. Pour créer un logement synchro intuis suivez les étapes ci-dessous : © Tout d’abord choisissez un nom de logement (nativ xx) ou rejoignez un logement existant. © Sélectionnez parmi les différents choix la pièce dans laquelle se trouve votre radiateur. ® Répétez l'opération pour les radiateurs que vous souhaitez associer.

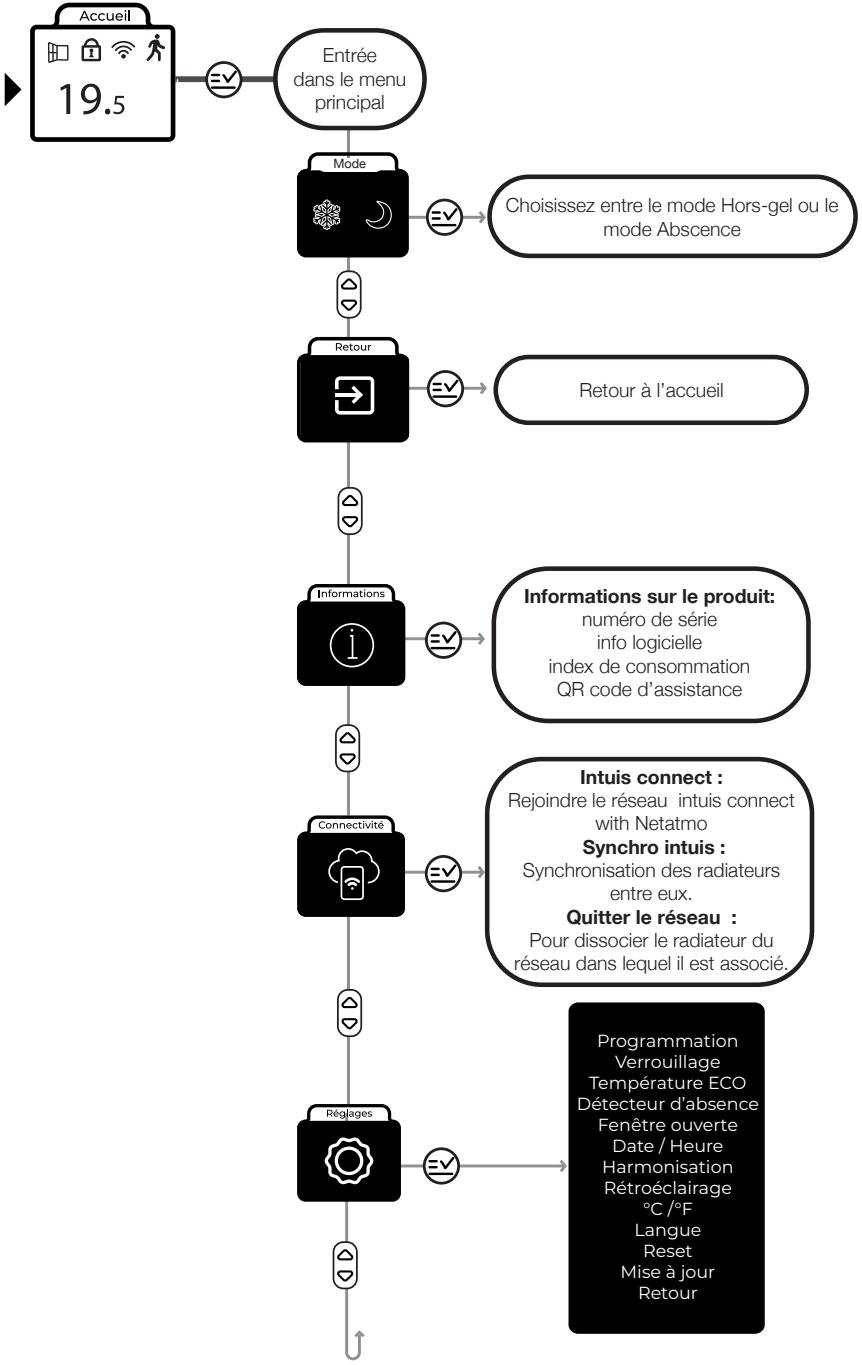

e 2.6. Le menu principal

| 19 Entrée dans le menu principal Choisissez entre le mode Hors-gel ou le mode Abscence Retour à l'accueil Informations sur le produi numéro de série info logicielle index de consommation GR code d'assistance Intuis connect : Rejoindre le réseau intuis connect with Netatmo Synchro intuis : nchronisation des radiateurs entre eux Quitter le réseau : >our dissocier le radiateur du réseau dans lequel i est associé,

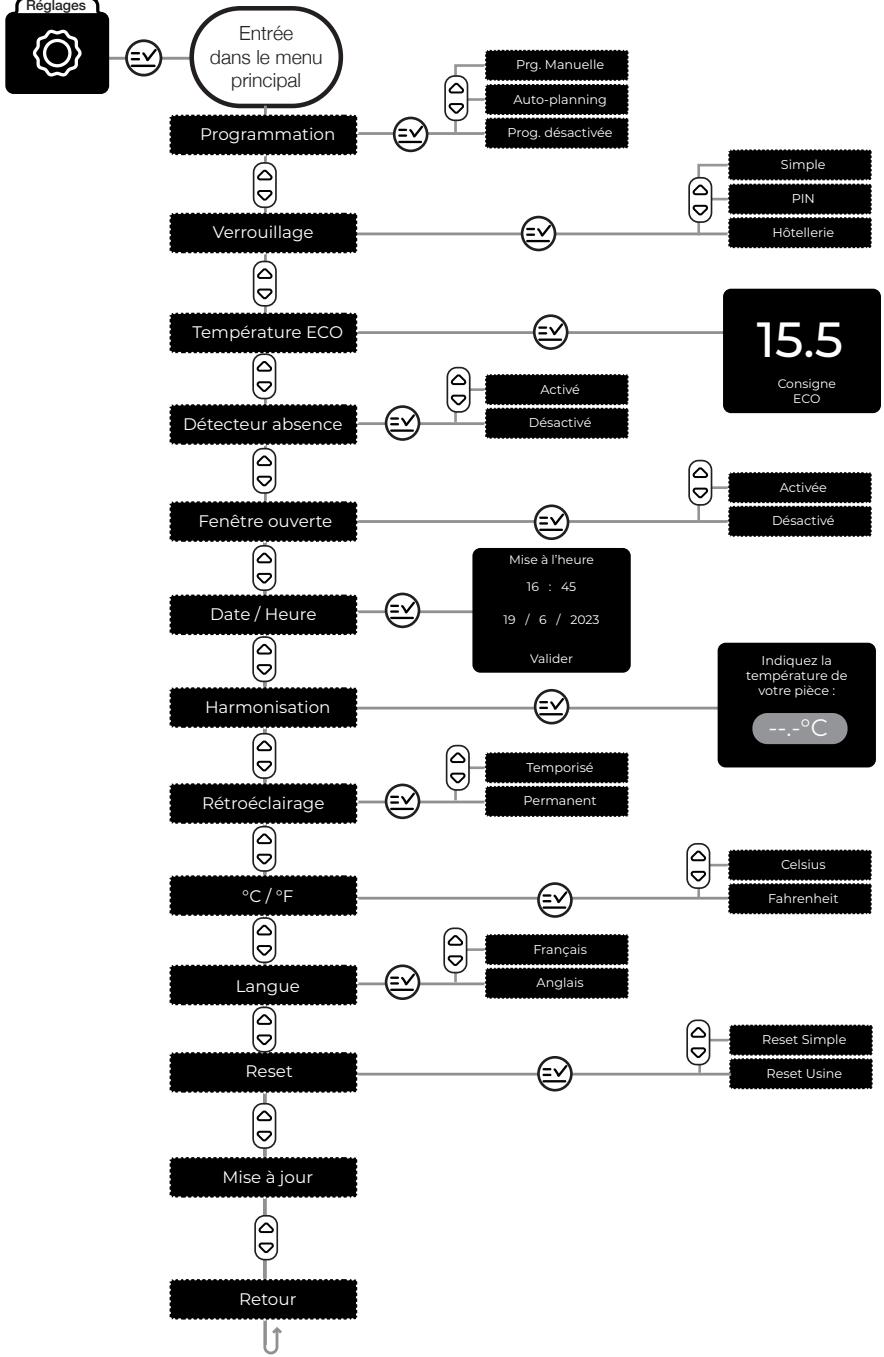

e 2.7. Le menu régla GG:

e 2.7.1 la programmation: o La Programmation manuelle Pour utiliser la programmation manuelle et définir des consignes de température adaptées à votre rythme de vie, suivez les étapes suivantes : © Accédez au menu de programmation de votre appareil. © Sélectionnez l'option Prog. Manuelle. © Choisissez : . Activer : votre radiateur suivra la programmation enregistrée. < Consulter : Lecture du programme enregistré .< Modifier : Créer un programme ou consulter le programme enregistré. < Copier : Copier un jour sur un où plusieurs autres jours. Suivre les étapes décrites sur l'écran du radiateur. o La fonction Auto-planning La fonction Auto-Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la pièce et de prendre en compte ses paramètres de chauffe pour créer automatiquement un planning. Grâce au contrôle adaptatif de l'activation, il anticipe la chauffe pour avoir la bonne température dès l'occupation de la pièce. En cas d’imprévus, d'absence ou de retour anticipé, le radiateur s'adapte immédiatement au nouveau rythme. Vous pouvez consulter, réinitialiser, désactiver ou paramétrer la consigne d’ab- sence ou de présence dans le menu «Auto-planning». © La Programmation par Fil Pilote Le fil pilote peut être relié à un gestionnaire d'énergie qui enverra à l’appareil des ordres de fonctionnement. Ordi Signal électrique Confort Pas de signal Confort -1°C Gonfon -2°C Eco ou réduit 230 V pleine altemance AAA Hors gel demi-altemance négative VV Arrêt demi-altemance positive AAA

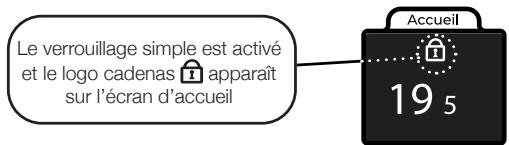

e 2.7.2 Le Verrouillage du thermostat Plusieurs niveaux de verrouillage sont disponibles © Le Verrouillage simple : Ce niveau de verrouillage empêche toute modification des réglages du thermostat, à l'exception de la fonction de mise en veille accessible par un appui simple. Pour l'activer, sélectionnez l'option «Simple». Pour le désactiver, maintenez le bouton © enfoncé pendant 5 secondes . Le verrouillage simple est activé à et le logo cadenas (À apparaît sur l'écran d'accueil 195 © Le Verrouillage par code PIN : Ce niveau de verrouillage empêche toute modification des réglages du thermostat, à l'exception de la fonction de mise en veille. Vous devez sélectionner l'option «Code PIN» et choisir un code à quatre chiffres pour l'activer. Pour le désactiver, vous devrez maintenir le bouton @ enfoncé pendant 5 secondes pour pouvoir à nouveau entrer ce code. © Le Verrouillage «Hôtellerie» Ce niveau de verrouillage permet de limiter l'accès aux réglages du thermos- tat tout en permettant un réglage encadré de la température de consigne avec une latitude de +/- 2°C. Vous devez sélectionner l'option «Hôtellerie» et choisir un code à quatre chiffres pour l'activer. Pour le désactiver, vous devrez maintenir le bouton @ enfoncé pendant 5 secondes pour pouvoir à nouveau entrer ce code.

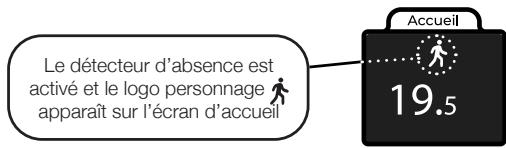

e La Température ECO La consigne de température Eco est préconfigurée par défaut à 15,5°C, mais elle peut être ajustée selon vos préférences. Cette température Eco sera appliquée dans les situations suivantes : © Réception d’un ordre ECO sur le Fil Pilote : si votre radiateur est raccordé avec le Fil Pilote sur un gestionnaire d'énergie. @ Activation du détecteur d'absence : Lorsque la fonction de détection d’ab- sence est activée et que la pièce est jugée inoccupée, la consigne de tem- pérature Eco sera appliquée. La température Eco doit être réglée à un niveau plus bas que la température de confort habituelle afin d'économiser de l'énergie. e 2.7.4. Le Détecteur d'absence Lorsque la détection d'absence est activée, lethermostat optimise laconsommation d'énergie en ajustant automatiquement la température de consigne en fonction de l'occupation de la pièce. Cela permet de réaliser des économies d'énergie lorsque la personne est absente en adoptant une température économique et tout en assurant un bon confort lorsqu'il y a une présence. Le détecteur d'absence est activé et le logo personnage À apparaît sur l'écran d'accueil e2.7.5. Le Détecteur de fenêtre ouverte Lorsque la détection de fenêtre ouverte est activée, le thermostat surveille en permanence la température ambiante. Si une chute de température significative est détectée dans un court laps de temps, le thermostat interprète cela comme l'ouverture d’une fenêtre et réagit en coupant le chauffage. Cela permet d'éviter le gaspillage d'énergie en chauffant inutilement la pièce. Le détecteur de fenêtre ouverte est activé et le logo fenêtre ff] apparait sur l'écran d'accueil En cas de détection de fenêtre ouverte, le logo fenêtre s’affiche en grand à l'écran et un signal sonore retentit. Un appui sur le bouton veille remettra auto- matiquement le chauffage en fonctionnement. voir page 13 pour désactiver le détecteur de fenêtre ouverte .

e 2.7.6. Harmonisa Il est normal qu'il y ait un léger écart entre l'affichage de l'appareil et celui d’un thermomètre externe. Cependant, si cet écart est supérieur à +/- 1°C, il est possible de les harmoniser pour obtenir une meilleure correspondance entre les deux affichages. Pour ajuster la température mesurée par le radiateur et corriger le décalage, suivez ces étapes :

S'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales sont respectées. Fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes intérieures du local chauffé par le radiateur. Placer votre thermomètre au centre de la pièce à une hauteur d’environ 1,2m. Ne pas le poser sur un meuble. Vérifier que votre consigne est réglée entre 17 et 23°C. Attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local. S'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables. Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées. Dans le menu «Harmonisation» régler la température mesurée par votre thermomètre. (réglable entre 7°C et 23°C). Validez les modifications. e2.7.7. Le reset ss | © Le reset simple Le reset vous permet de remettre le thermostat dans sa configuration d’origine. Pour effectuer le reset entrez dans le menu «réglage» puis sélectionnez «reset» Consigne 19°C Eco 15.5°C Détection d'absence Activée Détection de fenêtre ouverte Activée

o Le reset usine Le reset usine vous permet de remettre le thermostat dans sa configuration d'usine. Pour effectuer le reset entrez dans le menu «réglage» puis sélectionnez «reset». Consigne 19°C Eco 15.5°C Détection d'absence Activée Détection de fenêtre ouverte Activée Verrouillage PIN / Simple Désactivé Connectivité Reset Unité de température °C Programmation Aucune e 2.7.8. La FAQ Si vous avez besoin de plus de précisions concernant le fonc- tionnement des radiateurs nativ : Scannez le QR code suivant pour accéder à la FAQ.

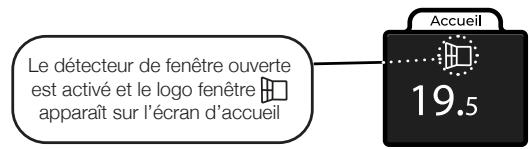

S'assurer que l'écran est allumé Appuyer sur la touche C) si l'écran digital n'est toujours pas | S'assurer que les disjoncteurs d'installa- allumé tion sont enclenchés et appuyer sur () La fonction fenêtre a détecté une Fermez la fenêtre et appuyez sur CD Did ouverture, l'écran afiche «fenêtre pour réactiver le chauffage.

à ouverte» 7] Le témon de cute est tent. Ü - Ajuster la consigne de température. - La température ambiante ne nécessite pas de chaufier. - L'apparel est peut-être en délestage LTÉE PTE - Le témoin de chaute est allumé tout | - Ajuster la consigne de température le temps le temps. - Fermer la porte ou supprimer le - Vérifier que l'apparel n'est pas situé | courant d'air près d'une porte ouverte etfou dans un courant d'air. EEE - ériier qu'i est en mode program- - Mettre en mode programmation pas les ordres de ET programmation - Réaliser la programmation - Vérifier la programmation DANS TOUS LES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

À. CONSEILS - ENTRETIEN

m Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air. # Utilisez de préférence des produits nettoyants universels à base d'agents tensio- actifs (savon, …) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi Recommandations et conseils Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d'alimentation électrique 230V- 50Hz. TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EF- FECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L'APPAREIL. A5 CARACTERISTIQUES Rerenences | PUSSANCE | mens | sauT | LARG, | Lo la ou {mm) (kg) * a N204113/N204123 1000 4,3 612 610 123 17,8 : N204115/N204125 1500 6,5 612 930 123 25,7 F N204117/N204127 2000 8,7 612 1170 123 83,5

• = (+/-10%) 1= Blanc 2= Anthracite Puissance d'émission :<100 mW Bande de fréquence : 2,4-2,4835 GHz Noirot déclare que les radiateurs référencés ci-dessus sont conformes à la directive 2014/53/ UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante https://noirot.fr/declaration-de-conformite

IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDI- QUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE. L'apposition de cette marque par le fabricant garantit que l'appareil respecte les di- rectives communautaires européennes de sécurité (directive basse tension- DBT) de C € compatibilité électromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d écoconception applicable aux produits liés à l'énergie (ERP). classe Il Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas El être raccordé au conducteur de protection (fil de terre). IP... Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides

REPRISE © ADÉPOSER ADÉPOSER

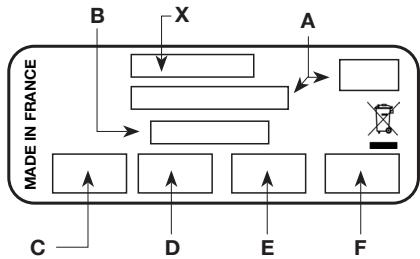

Cet appareil ALAUVRASON IN ENDÉCHÈTERE et ses accessoires EN u Sn 1 0- Pains de collecte sur ar qufalrdemasechets Pins réparation où don evo appareil! L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier. Elle est composée de : B rX A # La référence complète de l'appareil $ | et son indice de fabrication (rep.A) É 3 # à préciser pour le SAV. £ 1 2 8 pu Gi] # Sa puissance en Watt (rep. B). É # Les certificats de conformités (rep. C-D- ce — D E F E-P). m N° du constructeur (rep X).
