WALTER PLINTHE - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plinthe chauffante électrique
Caractéristiques techniques principales	Chauffage par convection, design moderne, silencieux
Alimentation électrique	230 V - 50 Hz
Dimensions approximatives	Longueur : 100 cm, Hauteur : 10 cm, Profondeur : 8 cm
Poids	4 kg
Compatibilités	Compatible avec les thermostats programmables
Tension	230 V
Puissance	1000 W
Fonctions principales	Chauffage de pièces, régulation de la température
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur
Informations générales utiles	Idéal pour les espaces réduits, installation facile, garantie de 2 ans

FOIRE AUX QUESTIONS - WALTER PLINTHE NOIROT

Comment installer le chauffage plinthe NOIROT WALTER ?

Pour installer le chauffage plinthe NOIROT WALTER, commencez par éteindre l'alimentation électrique. Fixez la plinthe au mur à l'aide des supports fournis. Branchez le câble d'alimentation à une prise électrique appropriée. Consultez le manuel d'installation pour plus de détails.

Quel est le niveau sonore du chauffage plinthe NOIROT WALTER ?

Le chauffage plinthe NOIROT WALTER est conçu pour être silencieux. Son niveau sonore est inférieur à 30 dB, ce qui le rend idéal pour une utilisation dans des espaces de vie.

Comment nettoyer le chauffage plinthe NOIROT WALTER ?

Pour nettoyer le chauffage plinthe NOIROT WALTER, débranchez l'appareil et utilisez un chiffon doux et humide pour enlever la poussière et les salissures. Évitez d'utiliser des produits abrasifs.

Quelle est la puissance de chauffage des différents modèles NOIROT WALTER ?

Les modèles NOIROT WALTER offrent différentes puissances allant de 500 W à 2000 W. Choisissez le modèle en fonction de la taille de la pièce à chauffer.

Le chauffage plinthe NOIROT WALTER est-il compatible avec un thermostat ?

Oui, le chauffage plinthe NOIROT WALTER peut être connecté à un thermostat compatible pour un meilleur contrôle de la température et des économies d'énergie.

Y a-t-il une fonction de sécurité sur le chauffage plinthe NOIROT WALTER ?

Oui, le chauffage plinthe NOIROT WALTER est équipé d'un dispositif de sécurité qui coupe l'alimentation en cas de surchauffe, assurant ainsi une utilisation en toute sécurité.

Où puis-je acheter des pièces de rechange pour le NOIROT WALTER ?

Les pièces de rechange pour le chauffage plinthe NOIROT WALTER peuvent être achetées auprès de revendeurs agréés ou directement sur le site officiel de NOIROT.

Quelle est la garantie du produit NOIROT WALTER ?

Le chauffage plinthe NOIROT WALTER est généralement couvert par une garantie de 2 ans. Vérifiez les conditions spécifiques sur le site de NOIROT ou dans le manuel d'utilisation.

Comment régler la température sur le chauffage plinthe NOIROT WALTER ?

La température peut être réglée à l'aide du panneau de contrôle situé sur le devant de la plinthe. Tournez le bouton ou appuyez sur les boutons pour ajuster la température souhaitée.

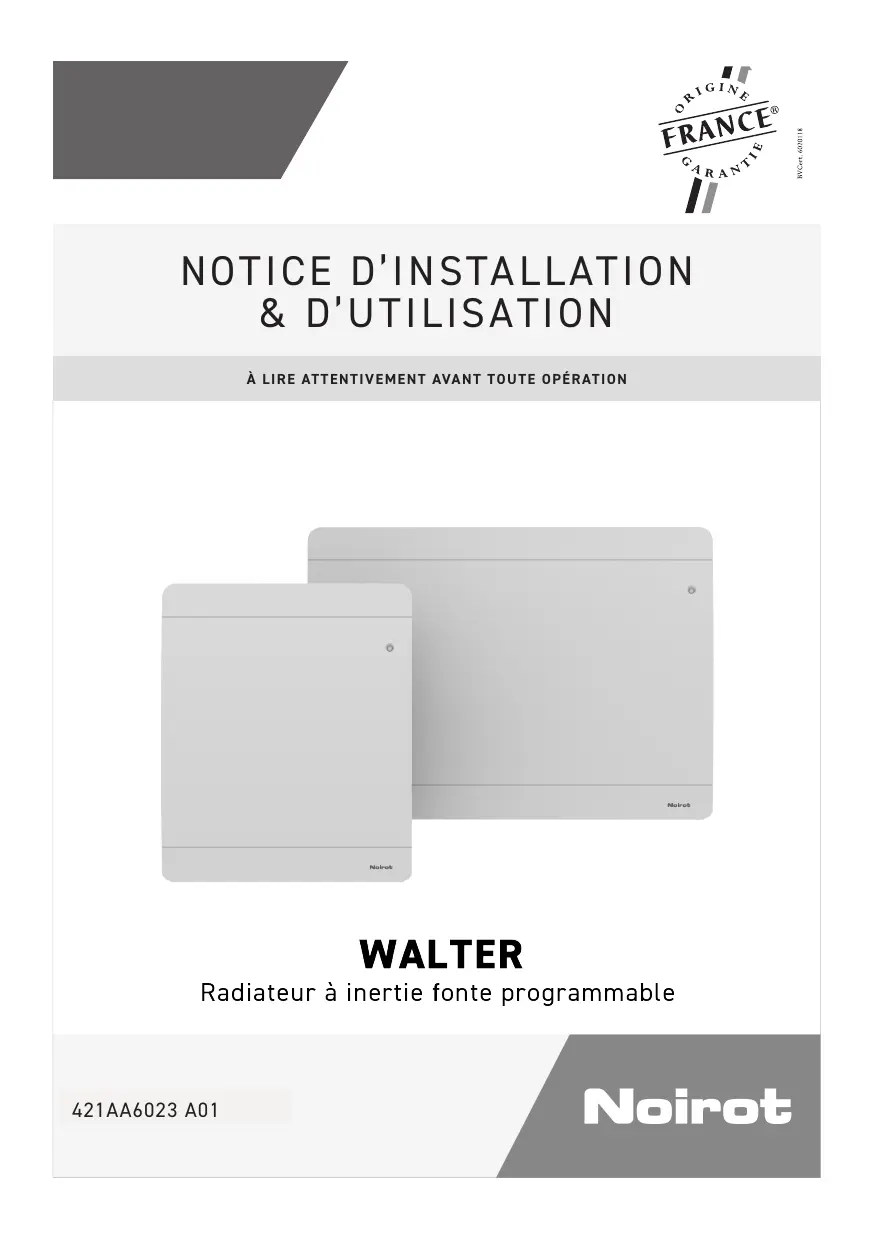

MODE D'EMPLOI WALTER PLINTHE NOIROT

Radiateur à inertie fonte programmable

421AA6023 A01

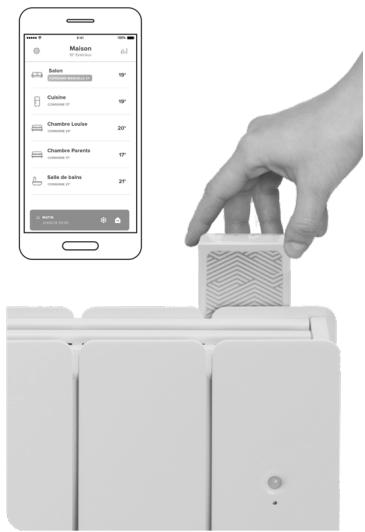

Cet apparéil est compatible avec le module Intuis connect with Netatmo. Vendu séparément

Inséré dans les radiateurs électriques compatibles, ce module connecté permet le contrôle de vos apparêils à distance, via smartphone avec l'applicationintsuis connect.

• Téléchargez l'application Intuis connect with Netatmo, et découvert-la!

Télécharger dans l'App Store

DISPOINBLE SUR Google Play

• La planification intelligente pour adapter le chauffage à votre rythme.

• La prise en compte des absences pour baisser automatiquement la température de chauffe.

• Les notifications pour toujours être informé(e)

L'historique des consommations

Le pilotage par la voix

Fonctionne avec Apple HomeKit

fonctione avec. I'Assistant Google

WORKS WITH alexa

Décovrez tous les avantages sur www.intuis.fr

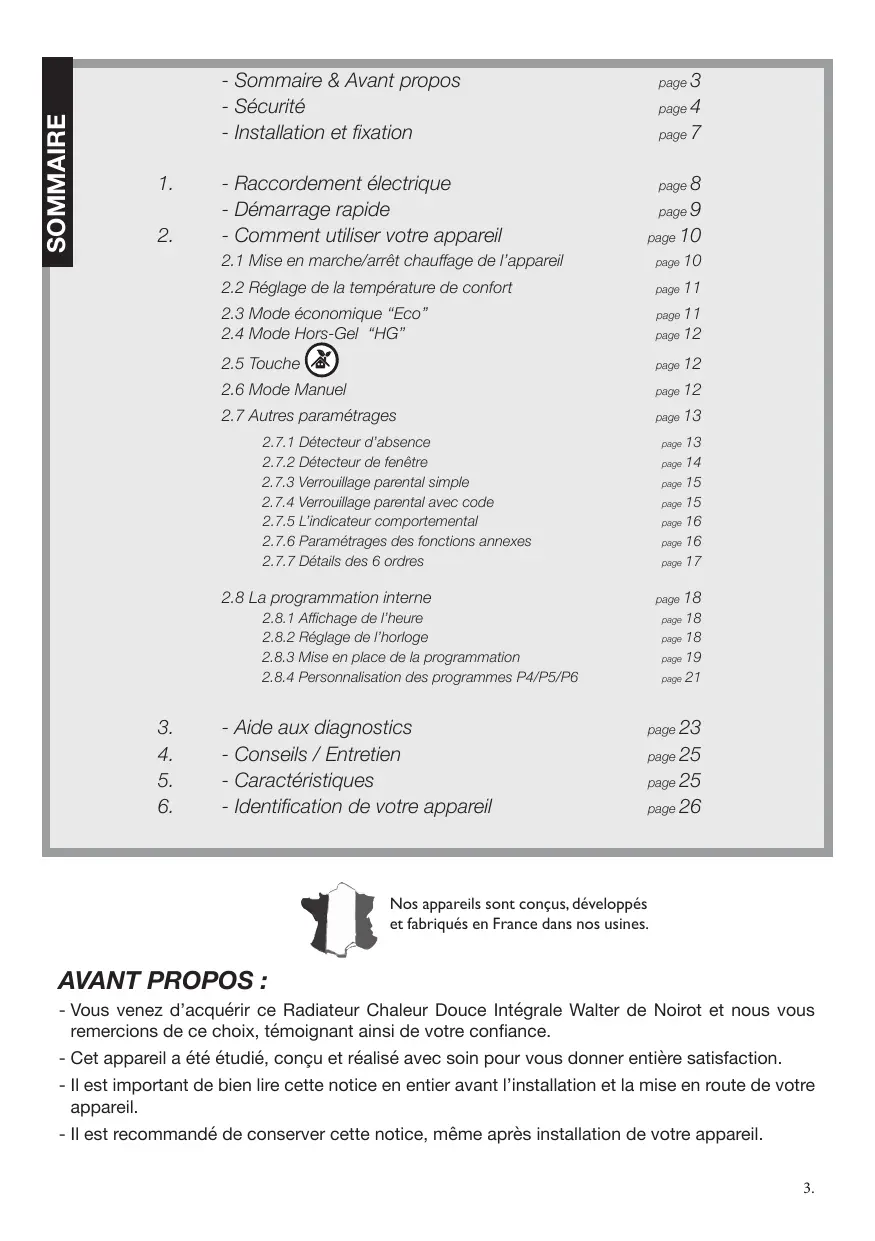

• Sommaire & Avant propos
• Sécurité page 4

• Installation et fixation

• • Raccordement electrique page 8

• Demarrage rapide page 9

• • Comment utiliser votre(AP)areil

2.1 Mise en marche/arrêt chauffage de l'appareil
2.2 Réglage de la température de comport
2.3 Mode économique "Eco" page 11
2.4 Mode Hors-Gel "HG" page 12

2.5 Touche page 12
2.6 Mode Manuel page 12
2.7Autres paramétrages page 13

2.7.1 Deteceur d'absence page 13
2.7.2 Detecteur de fenetre page 14

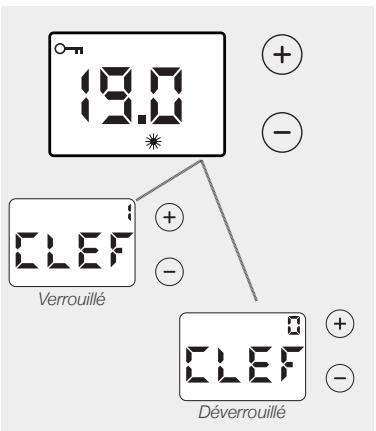

2.7.3 Verrouillage parental simple page 15

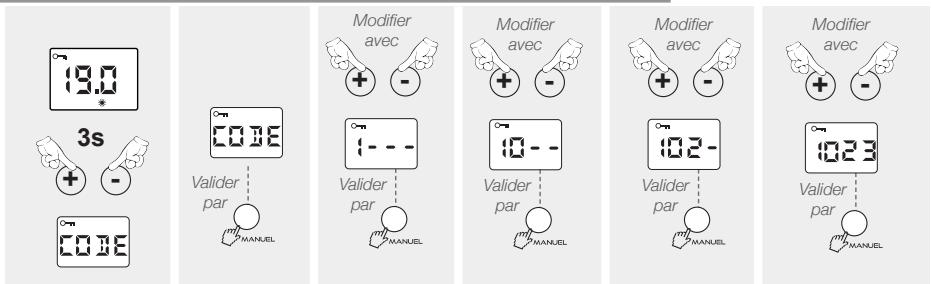

2.7.4 Verrouillage parental avec code page 15
2.7.5 L'indicateur comportemental page 16
2.7.6 Paramétrages des fonctions annexes page 16
2.7.7 Details des 6 ordres page 17

2.8 La programmation interne page 18

2.8.1 Affichage de l'heure page 18

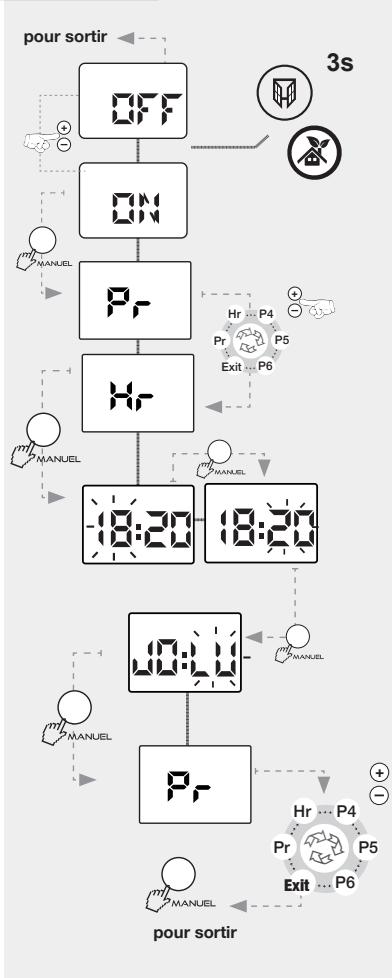

2.8.2 Réglage de l'horloge page 18

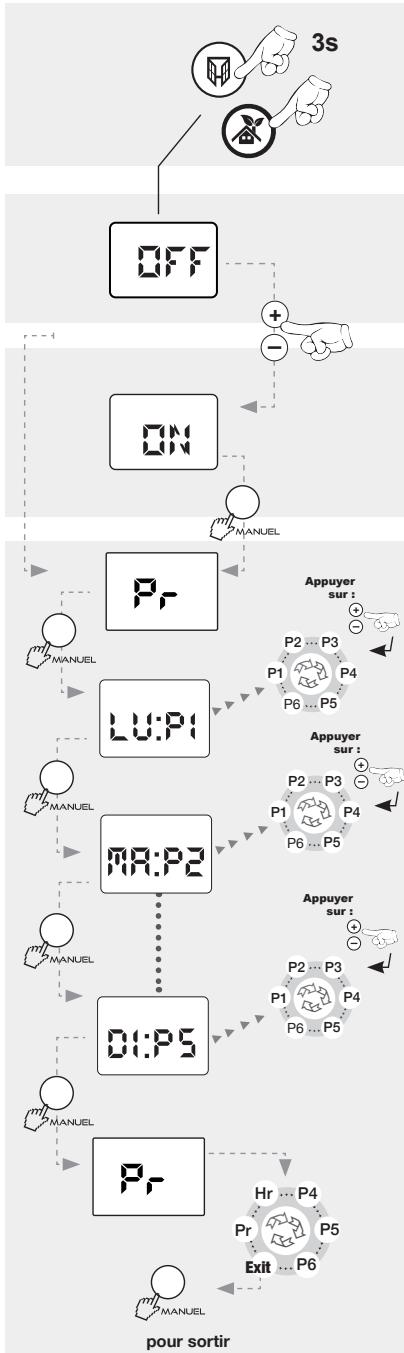

2.8.3 Mise en place de la programmation page 19

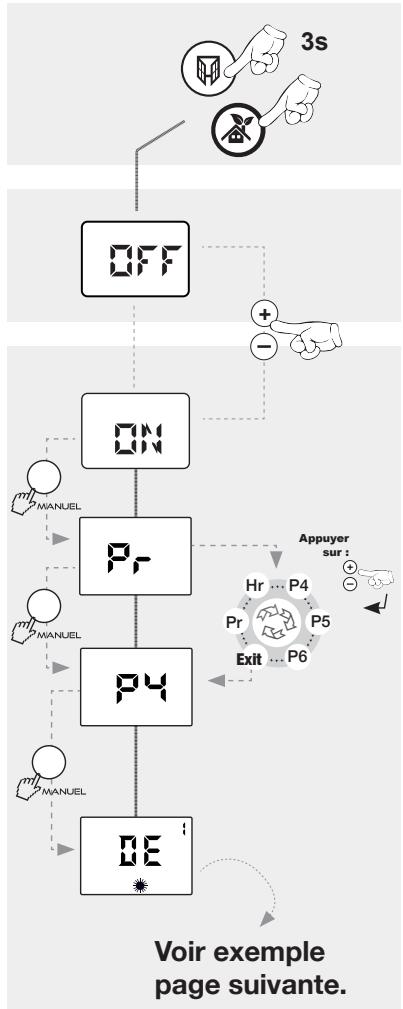

2.8.4 Personnelisation des programmes P4/P5/P6 page 21

1. -Aide aux diagnostics page 23
2. • Conseils / Entretien page 25
3. • Caracteristiques page 25
4. • Identification de votre apparéil

Nos apparéils sont concus, développés et fabriqués en France dans nos usines.

AVANT PROPOS :

• Vous venez d'acquerir ce Radiateur Chaleur Douce Integrale Walter de Noirot et nous vous remercions de ce besoin, tímoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommandé de conserver cette notice, même après installation de votre apparéil.

ATTENTION - Certaines parties de ce produit peuventvenir très chaudes et

Caution, hot surface Attention surface très chaude.

provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installe dans une position normale prévue etque ces enfants disposent d'une surveillance ou aient reçu desinstructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.

• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension par une personne qualifiée.

• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifie.

• L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'in-tallation.

• L'appareil ne doit pas etre instalé sous une prise de courant.

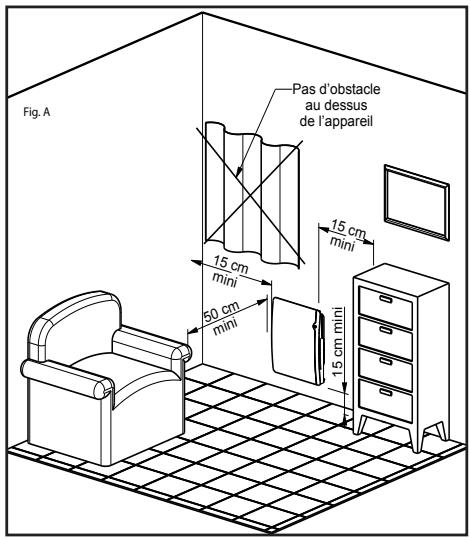

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service

apres-vente ou une personne de qualification similaire afin d'eviter un danger.

• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

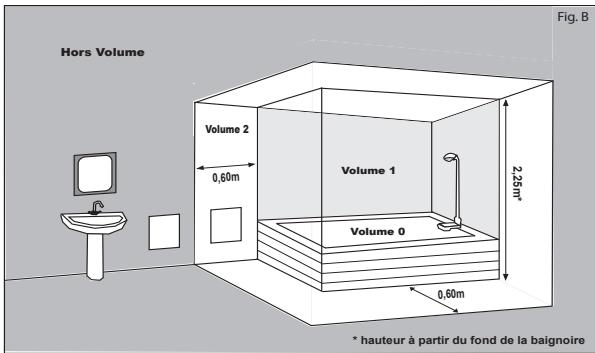

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation

(NFC 15-100 pour la France).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

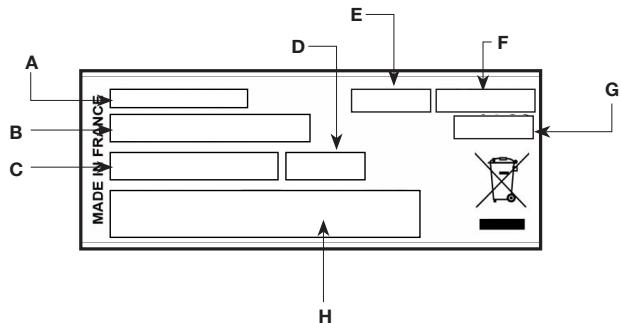

Identification de l'appareil
Type d'appareil:	Appareil de chauffage électrique décentralisé à action directe à poste fixe
Caracteristicques		1000W	1500W	2000W	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	elSB	0,001	0,001	0,001	kW
Caracteristicques					Unité
Type de contrôle de la température de la pièce
contrôle électronique de la température de la pièce etprogrammateur hebdomadaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui
contrôle de la température de la pièce, avec détecteur de présence					Oui
option contrôle à distance					Oui

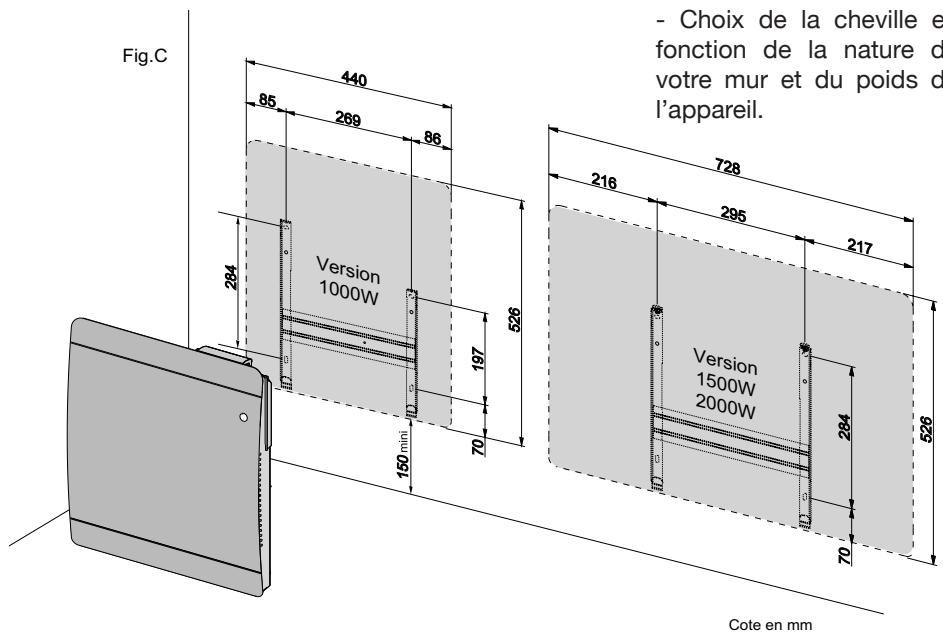

INSTALLATION ET FIXATION

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les clips de sécurité puis oter le dosseret de l'appareil (Fig.C).
• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C).
• Positionner le bas de l'appareil sur le dosseret.
• Pousser sur le haut de l'appareil, vers le mur, jusqu'àu verrouillage des clips de sécurité.

Puisance (W)	1000W	1500W	2000W
Largeur (mm)	440	728
Poids* (kg)	12	21

*: +/-10%

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  -L'appareil doit'être raccordé sur un réseau électrique 230V 50Hz, par l'intérmédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

DEMARRAGE RAPIDE

- Mise en marche / Arrêtchauffage de l'appareil :

Appuyer sur pourmettre l'appareil en marche ou pour I'arrêtchauffage devoitrappeeil.

- Réglage de la température souhaitée:

Pour ajuster la température souhaitée, appuyer sur + ou -.

①

- Sélection du mode de fonctionnement manuel :

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique

FONCTION	APPUYEZ SUR	AFFICHAGE	RÉSULTAT OBTENU
CONFORT	MANUEL	90°	Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
ÉCONOMIQUE	MANUEL	ECO	Ce mode de fonctionnement est conseilé lors de vos absences inférieures à 24h
HORS-GEL	MANUEL	HG	Ce mode de fonctionnement est conseilé pour des absences supérieures à 24h

- La fonction «Fenêtre Ouverte» :

Appuyer sur pour activer la fonction «Fenêtre Ouverte».

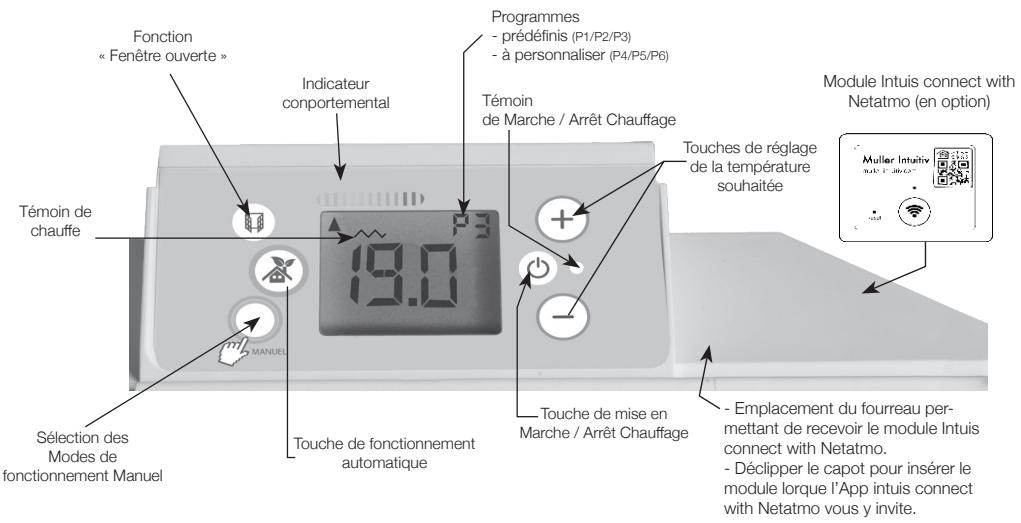

2 COMMENT UTILISER VOTRE APPAREIL

Veillez à enlever la pellicule de protection du boîtier de commande.

2.1 - Mise en Marche/Arrêt chauffage de l'appareil :

Appuyer sur , l'écran et le voyant vert s'allument.

Pour l'arrêt chauffage, appuyer sur ©, l'écran affiche ● ● ● et levoyant orange s'allume.

O

O

L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoin des chauffe.

2.2 - Réglage de la température de comport :

Appuyer sur ou pour augmenter ou diminuer la température de consigne souhaïée.

Si elle correspond à votre température de comport favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche.

Pour ajuster la température à votre niveau de comport idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

Example :

• Pendant le réglage, un indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
• Ce réglage est disponible en mode CONFORT (manuel ou automatique).

2.3 Mode Economique « ECO » :

• Appuyer successivement surMANUEL jusqu'à ce que le mode Economique «ECO» s'affiche.
• Pour visualiser la consigne ECO, appuyer brievement sur + ou -.
• Pour modifier la température de consigne ECO :

• Appuyer sur 3s jusqu'à ce que la température de consigne ECO clignote.
• Appuyer sur + ou - pour modifier.
• Pour enregistrer, appuyez 3s sur

• Le mode ECO est un abaisissement de consigne à partir de la consigne CONFORT. Si vous modifiez la consigne CONFORT, la consigne ECO sera également modifiée.
• En cas d'absence de courte durée (moins de 24h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5.°C environ par rapport à la température CONFORT.
• La consigne ECO ne peut pas être régée à une température supérieure à 19^ .

2.4 - Mode Hors-Gel «HG» :

Appuyer successivement sur l'THANUEL jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintainir la température de la pierce à environ 7^ .

2.5 - Touche:

pour un fonctionnement tout automatique

Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, détecteur d'absence, fonction fenêtre,...).

Vos préférences de réglage automatique sont mémorisées en appuyant 3 se-
condes sur la touche

Par défaut, le réglage mémorisé est : Température de consigne favorite 19^ , Fonction fenêtre ouverte activée et détecteur d'absence activé.

2.6 - Le mode "MANUEL":

pour un fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique

Toutes les fonctions automatiques sont désactivées (Détecteur d'absence, programmation) et l'apparil se positionne :

• Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
• Soit en mode Eco (ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h).
• Soit en mode Hors-gel (Ce mode de fonctionnement est conseilé pour des absences supérieures à 24h).

2.7 - Autres paramétrages :

2.7.1- Détction d'absence:

Cette fonction est activée automatiquement en mode. Elle peut être désactivée (voir tableau ci-dessous)

En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement définir par l'utilisateur.

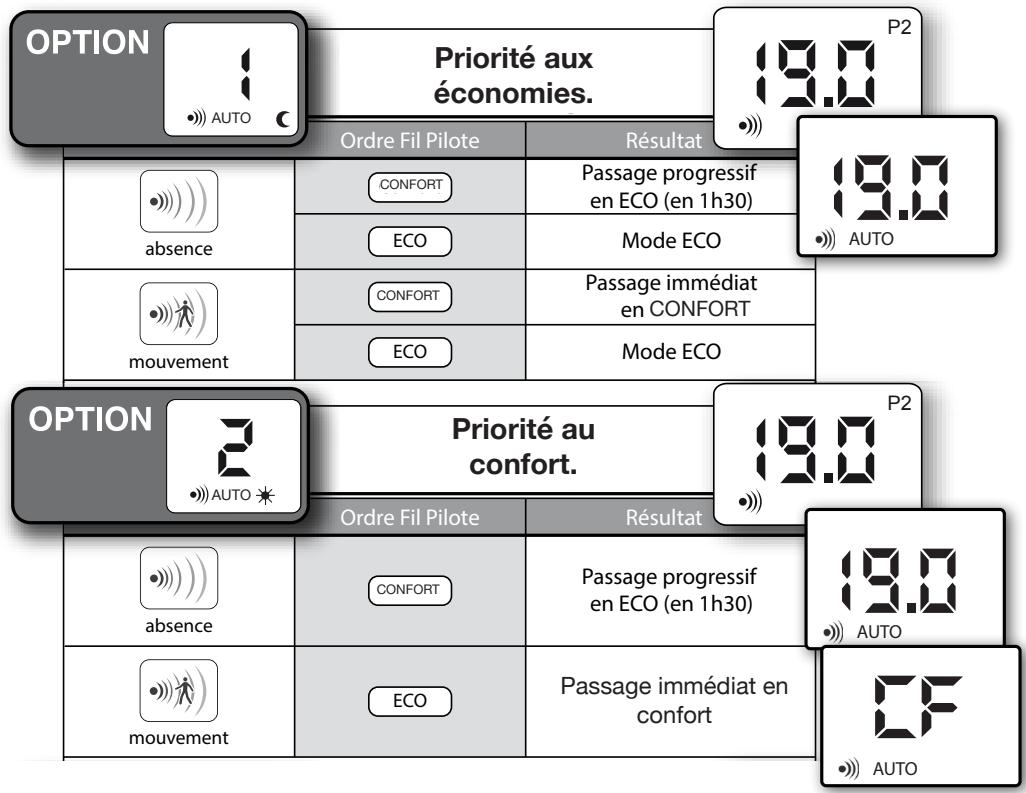

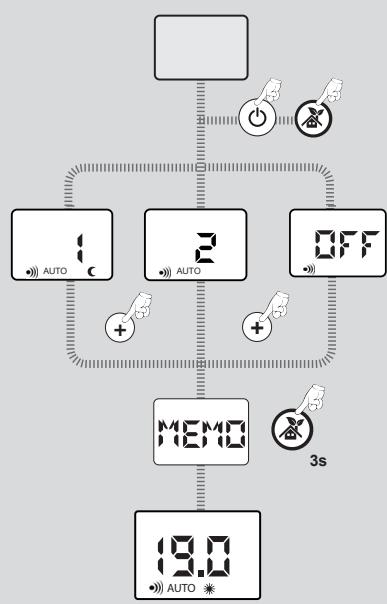

Choix du mode de fonctionnement de la détéction d'absence

Appuyer sur pour etéindre votre apparéil Appuyer simultanément sur et sur jusqu'à ce que s'affiche l'option de détction 1, 2 ou OFF.

• Appuyer sur ou pour désirir l'option de détention.
• Enregistrer pendant 3
  seconds sur © L'écran affiche MEMO

Option 1: (mode par défaut) :

Priorité aux économies.

Option 2 :

Priorité au comport.

Option OFF :

La fonction détection d'absence est désactivée.

Passage progressif en ECO : En cas d'absence prolongée, la consigne de température de l'appareil diminue progressivement par paliers de 30min en CF-1 puis CF-2, jusqu'à l'affichage d'ECO.

2.7.2 - Détection de Fenêtre ouverte :

• Pour activer la fonction, appuyer sur la touche jusqu'à l' apparition de l'icone sur l'écran.
• Le symbole et levoyant vert clignotent lorsque le chauffage s'est arrêté suite à une détction, un signal sonore est émis par l'appareil.
• Un appui sur la touche rémettra automatiquement le chauffage en fonctionnement.
• Pour désactiver la fonction, appuyer sur la touche jusqu'à la disparition de l'icone sur l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détention d'une chute brute de la température dans la pierce (Ex : une fenêtre ou une porte ouverte).

2.7.3 - Verrouillage parental simple : O- m

Appuyer simultanément sur les touches + et - pendant 3s pour verrouiller le clavier.

Pour supprimer le verrouillage, appuyer simultanément sur + et - pendant 3s.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification interpôstive. La touche Marche / Arrêtchauffage demeure active, même quand le verrouillage parental est activé.

2.7.4 - Verrouillage parental avec code : O-m

Vouaves la possibilité de verrouiller le clavier par un code personnel à 4 chiffres

- Pour verrouiller

Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier.

-Pour déverrouiller

- Si code incorrect

- Si code correct

2.7.5 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température régée est inférieure ou égale à la température conseillée de 19^ .

Le curses appearait lors d'un changement de consigne

Pour un fonctionnement économique il est conseilé de ne pas dépasser une température de 19^ en moyenne sur l'ensemble du logement.

2.7.6 - Paramétrage des fonctions annexes

Appuyer sur pour eteindre notre apparéil.

Puis appuyer sur la touche _appuyer et pendant 3 secondes.

Une fois que l'écran affiche NIV 2, appuyer alors sur la touche pendant 3 secondes, le premier écran de paramètre apparait.

Pour passer d'un paramètre à l'autre, appuyer sur la touche

N工记

Ecran de paramétrage	Signification	Choix avec les touches + ou -	Résultat obtenu
	Rétroéclairage de l'écran permanent ou limité à 10 secondes après la的最后一 fois manipulation	†	Rétroéclairage 10 secondes
		Ø	Rétroéclairage permanent
BUZZ	Fonction Buzzer : Lorsque cette fonction est activée, le boitier émet un son pour certaines manipulations. Le buzzer reste toujours actif pour la touche Marche/arrêtCHAuffage	†	Activation du buzzer
		Ø	Déactivation du buzzer
OK	Affichage de la température en degré Celsius ou en degré Fahrenheit	Ø	Unité de degré Celsius
		Ø	Unité de degré Fahrenheit
ENCR	Encadrement de consigne : Lorsque cette fonction est activée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou dimi-nuer cette température de +/-2°C	†	Encadrement activé
		Ø	Encadrement déactivé
PROS	Auto planning : lorsque cette fonction est activée, l'apparil créé un planning de chauffe en fonction de votre rythme de vie.	†	Activation de l'auto planning
		Ø	Déactivation de l'auto planning

Suite à l'activation de l'autoplanning, l'écran affiche «PR » en haut à droite.

2.7.7 - DETAIL DES 6 ORDRES VIA LE FIL PILOTETE LE GESTIONNAIRE D'ENERGIE

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAuffage	AUTO	Arrêt instantané du chauffage
ÉCO	AUTO	Abaississement de la température de 3,5°C par rapport à la position Confort ou selon votre choix.
CONFORT-1	AUTO	Abaississement de la température de 1°C par rapport à la position Confort.
CONFORT-2	AUTO	Abaississement de la température de 2°C par rapport à la position Confort.
Hors Gel	AUTO	Maintient la température de la pierce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
Confort (ex.19,0°C)	HG <autoc>	BEL <autoc>
ECO
HG

2.8 - La programmation interne :

2.8.1 - Affichage de l'heure :

Appuyer brievement sur les touches pour afficher l'heure en cours.

et

2.8.2 -Réglage de l'horloge:

• Dans tous les cas, pour pouvoir utiliser la programmation, vous doivent régler l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous devrez aussi remettre à l'heure votre apparéil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour désir "ON" qui s'affiche à l'écran, valider par (Le besoin de "OFF" vous fait sortir du réglage).

Appuyer avec les touches + ou - pour désir la fonction mise à l'heure : “Hr” dans le menu dérounant et.Valider avec la touche .

Modifier l'heure avec les touches + et - et valider avec la touche

Modifier les minutes avec les touches + et - et modifier avec la touche

B - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi,

JO : MA= mardi, JO :ME= mercredi, etc... ) avec les touches + et -.

Valider par la touche

Pour sorting, appuyer sur + ou - jusqu'à l'affichage «Exit»

du menu déroulant. Valider par (MANUEL) pour sortir.

2.8.3 -Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous voulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et

• L'écran affiche soit ON, soit OFF. Avec les touches + ou -,mettre sur la position ON. Enregistrer par la touche MANUEL.

• L'écran affiche «Pr», appuyer sur
• Attribuer l'un des programmes (prédéfini ou personnalisé) à chaque jour de la semaine avec les touches + et - du menu déroulant.
• Valider par la touche LMANUEL, l'écran affiche «Pr».
• Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
• Valider par 2MANUEL pour sortir.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)

ET A PERSONnaliser (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la température de consigne Confort de 5h à 23h.
Programmes à personneliser voir page suivante	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser jusqu'à 3 plages horaires de la température de consigne Confort, suivant vos besoin.

Fonction Auto Planning

• La fonction Auto Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la pierce et de prendre en compte ses paramètres de chauffe pour créé automatiquement un planning.
• Il anticipé la chauffe pour avoir la bonne température des l'occupation de la pièce.
• En cas d'imprévus, d'absence ou de retard anticipé, le radiateur s'adapte

immédiatement au nouveau rythme.

Suite à l'activation de l'autoplanning, l'écran affiche « PRA » en haut à droite.

L'activation de la fonction Auto Planning entraine automatiquement l'activation de la détction d'absence en option 2 (priorité au comport). Si vous désacteze la fonction Auto Planning, la détction d'absence reste régée sur cette option 2; si vous souhaitez activer la détction d'absence selon l'options 1 (priorité aux économies), veillez vous reporter au chapitre 2.7.1.

Voir chapitre 2.7.6 pour activer ou désactiver la fonction auto planning. En cas d'utilisation de l'application Intuis connect with Netatmo la fonction auto planning est remplacée par le planning de chauffe du mode connecté.

2.8.4 - Personnelisation des programmes P4/P5/P6»

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches et
• L'écran affiche soit ON, soit OFF. Avec les touches + ou -,mettre sur la position ON. Enregistrer par la touche

-Lecran affiche Pr,appuyer sur MAANUEL

• Appuyer sur la touche + ou - pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).
- Valider par

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

i

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1	Résultat
Vous étés dans le programme personnelé «P4». Plage 1 BE + -	MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL MANUEL + -	La plage horsaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horsaire n°2

Ex. de 11h à 14h	Choix : plage 2	Résultat
Plage 2	Modification l'heure de début avec + -	La plage horsaire n°2 de 11h à 14h est validée, vous passez automatiquement la plaque horsaire n°3

Ex. de 18h à 22h	Choix : plage 3				Résultat
Plage 3	MANUEL	MANUEL	MANUEL	MANUEL	La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr.
					Programmer P5 ou P6 ou désir Exit pour sortir. Valider par MANUEL.
		Modifier l'heure de début avec

• Procedez de la même manière pour les programmes P5 et P6,

• Valider par mMANUEL et désir «Exit» pour sortir, puis valider par mMANUEL .

• Si vous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.7).

Exit...P6

Hr ...P4 Pr... P5

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mesure le radiateur en mode CONFORT manuel,
• vérifier que votre consigne est régée entre 17 et 23^
• attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MANUEL, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.
• Afficher la température indiquée par votre thermomètre avec les touches (+) et (-) .

• Valider par la touche MANUEL

• L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous n'exercez aucune action sur les touches l'afficheur revient à sa position initiale.

et (一) pendant 15 seconds,

NATURE	VERIFICATION	ACTION
En cas de coupure de courant, appeareil connecté à la box	- S'assurer de la remise sous tension de l'appareil et de la box.	- Attendre environ 2' avant de pouvoir utiliser l'appareil (l'écran affiche alternatively "INIT" et "0%" , et le rétroéclairage clignote).
L'appareil neCHAUFFE PAS	- S'assurer que l'écran digital est actif.	- Appuyer sur ☑- Appuyer successivement sur ☐MANUEL jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur ☐.
	- S'assurer d'être en mode comfort	- Appuyer successivement sur ☐MANUEL jusqu'à ce que la position Confort s'affiche.
	- Vérifier si le symbole ☑ et levoyant vert clignotent.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur ☑.
	- L'écran digital est actif, le témoin de chauffe est étant.	- Vérifier la valeur de la consigne. - La tempête ambiente ne nécessite pas de chauffer. - L'appareil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilchauffe tout le temps	- Vérifier que le réglage de la tempête n'a pas été modifié.	- Régler de nouveau la tempête.
	- Vérifier que l'appareil n'est pas situé前几天 d'une porte ouverte ou/et dans un courant d'air.	- Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas les ordres de programmation	- Vérifier qu'il est en mode programmation (AUTO).	- Mettre en mode programmation
	- Vérifier la programmation (AUTO).	- RÉalisier la programmation
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

4 CONSEILS -ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

Recommendations et consels

• Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.
• Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil nechauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dés rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
• Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz .

5 CHARACTERISTIQUES

HORIZONTAL

REFERENCES	PUISSANCE (W)	INTENSITE (A)	HAUT. (mm)	LARG. (mm)	EPAISS. Appareil (mm)
N150113	1000	4,3	526	440	128
N150115	1500	6,5		728
N150117	2000	8,7

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directiveasse tension-DBT) de compatibilité electromagnétique (CEM), de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).

classe II

Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).

IP....

Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

FR

Cet apparéil
et ses accessoires
se recyclant

Points de collecte sur www.quefaideresmedechets.fr Privilegiae la réparation ou le don de cette appellé

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elles est composée de :

■ REP A: N° de Constructeur
■ REP B : Référence
■ REP C : Puissance
■ REP D : Indice de protection
■ REP E : Indice de Fabrication
■ REP F : Numéro OF
■ REP G : Date de fabrication
■ REP H : Les certificates de conformités / adresses

Noiroto
