MODE D'EMPLOI OPTIFLO NOIROT
Radiateur à inertie fluide programmable
421AA6584 A00
Noirot

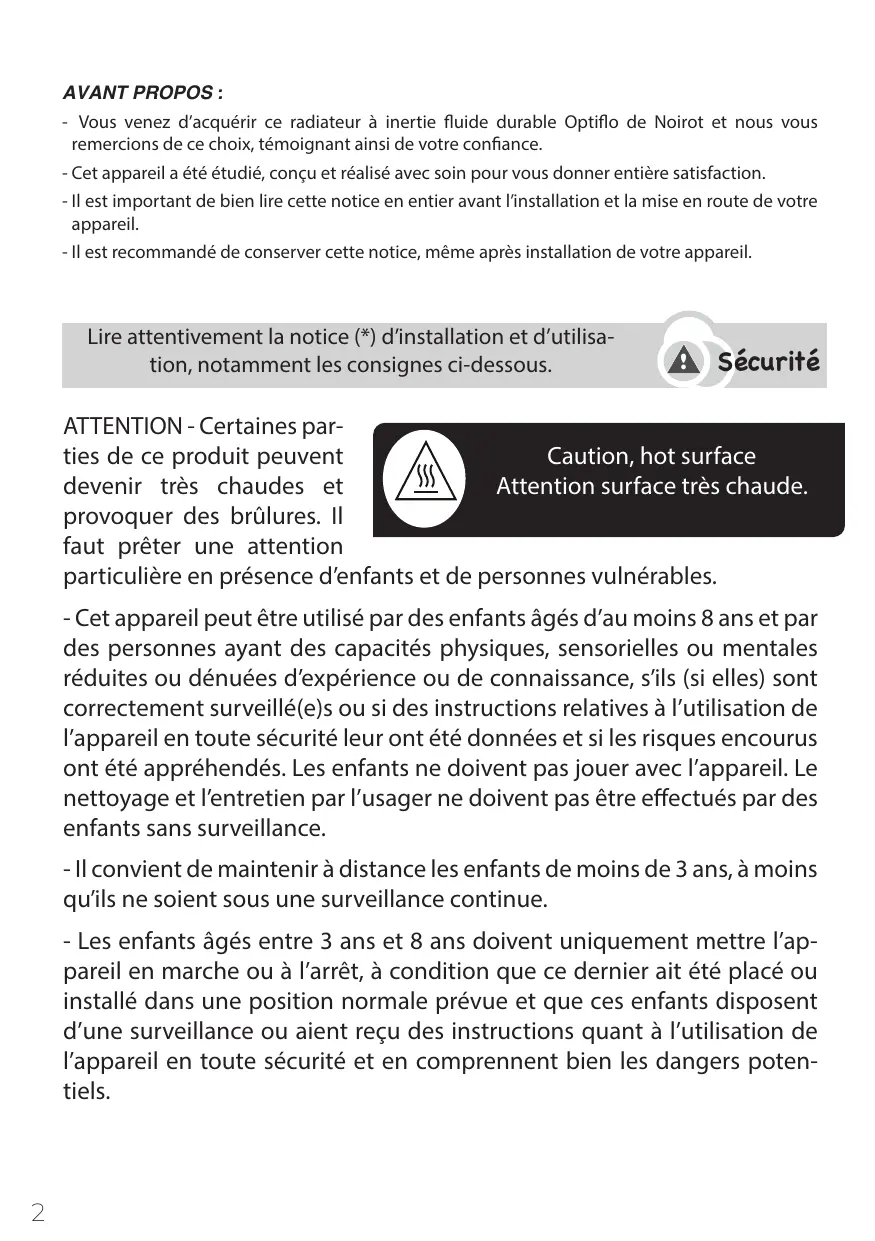

AVANT PROPOS :
- Vous venez d'acquerir ce radiateur à inertie fluide durable Optiflo de Noirot et nous vous remercions de ce besoin, témoignant ainsi de votre confiance.
- Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
- Il est recommandé de conserver cette notice, même après installation de votre apparéil.
Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.
Sécurité
ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention
Caution, hot surface Attention surface très chaude.
particulière en présence d'enfants et de personnes vulnérables.
-
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
-
Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
-
Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.
-
Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
-Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.
- Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les
sorties d'air au risque d'incidents ou de dégradations de l'appareil.
- Veillez à ne rien introduire dans l'appareil.
- Le raccordement électrique de cet apparéil doit impérativement être effectué hors tension par une personne qualifiée.
- Toutes les interventions sur les apparèils doivent être effectuées hors tension et par un personnel qualifié.
- L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'installation.
L'appareil ne doit pas etre installe sous une prise de courant.

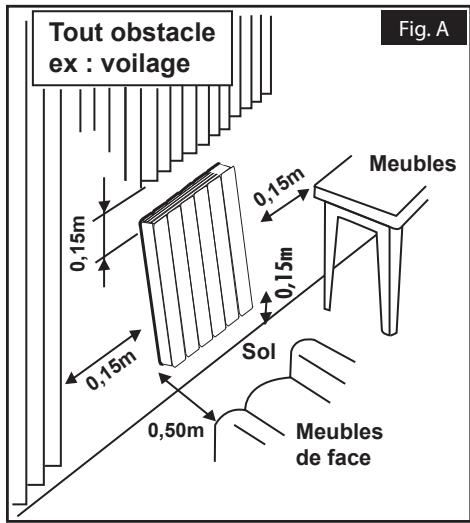

- Respecter les distances minimum d'installation au sol, aux parois, aux
meubles,etc...(Fig.A).
-
L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
-
Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après voente ou une personne de qualification similaire afin d'éviter un danger.

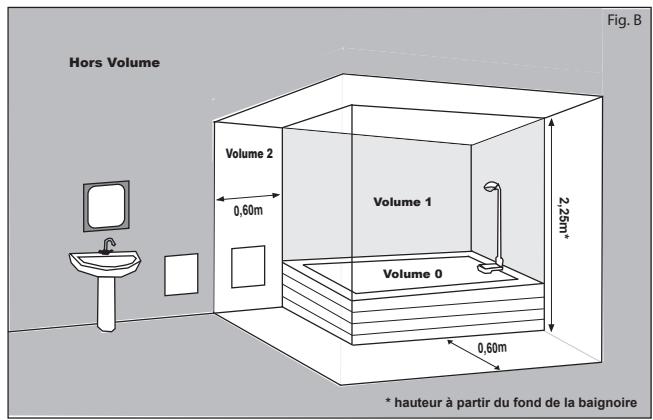

- L'appareil peut etre installé dans le volume 2 ou Hors volume des salles d'eau (Fig. B).
- Cet apparéil est rempli d'une quantité précise d'huile spéciale.
- Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou
son service après-vente, qu'il convient de contacter en cas de fuite d'huile.
- Lorsque l'appareil de chiffage est mis au rebut, respecter
les réglementations concernant l'élimination de l'huile.
- Éviter d'installer l'appareil dans un courant d'air susceptible de perturbation sa régulation.
- Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
- Ne pas s'asseoir sur l'appareil de chauffage
(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.
Le fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.
Installation des apparéils
L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
| Identification de l'appareil | |
| Type d'appareil : | Appareil de chauffage électricité décentralisé à action directe à poste fixe |
| Caracteristicques | Unité |
| Puisance thermique | 1000W | 1500W | 2000W | |
| Puisance thermique nominale | Pnom | 1,00 | 1,50 | 2,00 | kW |
| Puisance thermique minimale (indicative) | Pmin | N.A. | N.A. | N.A. | kW |
| Puisance thermique maximale continue | Pmax,c | 1,00 | 1,50 | 2,00 | kW |
| Consommation d'électricité auxiliaire |
| À la puissance thermique nominale | elmax | 0,00 | 0,00 | 0,00 | kW |
| À la puissance thermique minimale | elmin | 0,00 | 0,00 | 0,00 | kW |
| En mode veille | eSB | 0,001 | 0,001 | 0,001 | kW |
| Caracteristicques | Unité |
| Type de contrôle de la température de la pièce |
| contrôle électronique de la température de la pièce et programmeur hebdomàtaire | Oui |
| contrôle de la température de la pièce, avec détecteur de fenêtre ouverte | Oui |
| contrôle de la température de la pièce, avec détecteur de présence | Oui |

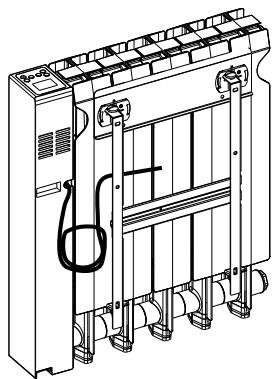

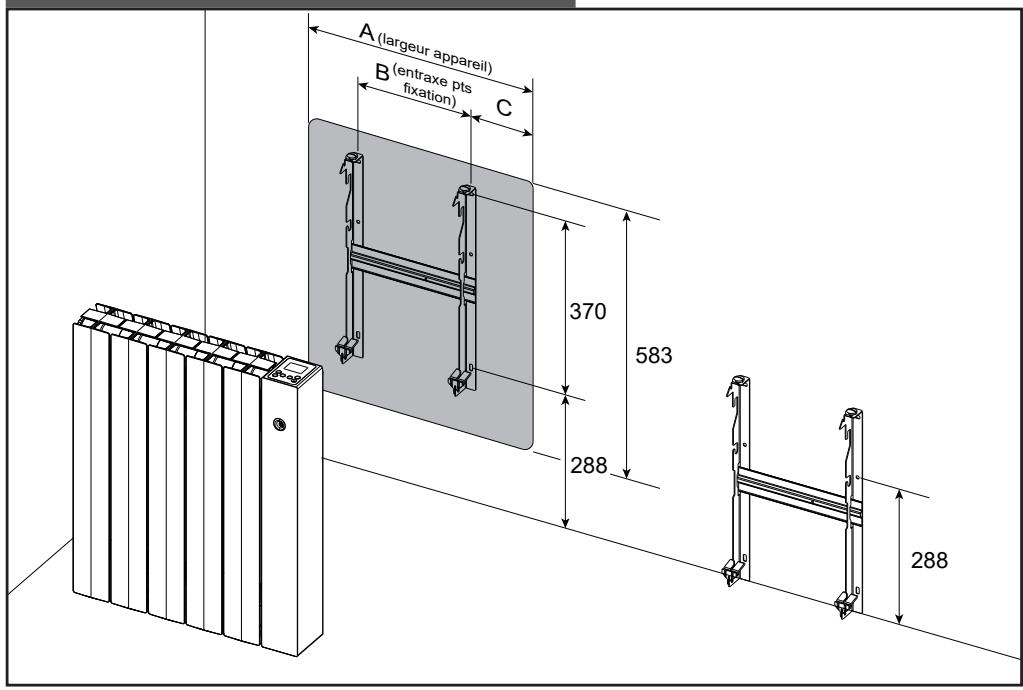

INSTALLATION ET FIXATION
| Référence | Puisance | A(mm) | B(mm) | C(mm) | Poids(kg) |
| N212113 | 1000W | 490 | 240 | 147 | 12 |
| N212115 | 1500W | 730 | 481 | 147 | 17 |
| N212117 | 2000W | 970 | 481 | 227 | 22.5 |
Brancher le cable sur son point d'alimentation. Veillez a faites passer l'excedent de cable dans la zone A en s'assurant du maintain de celui-ci dans le crochet prévu à cet effet.

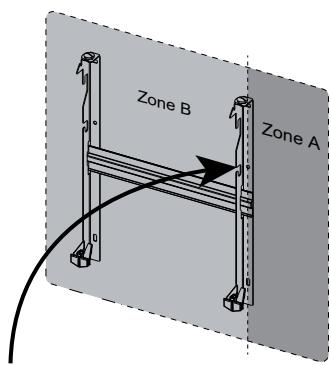

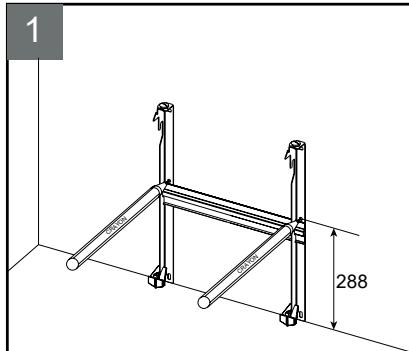

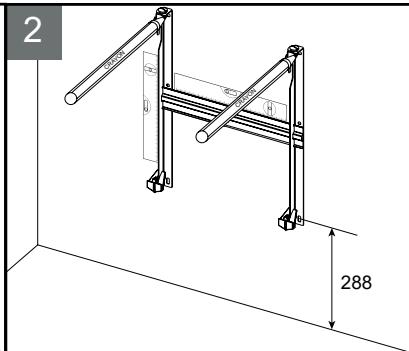

Positionner le dosseret en agissant contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer les trous.
Placer les trou s du bas du dosseret au niveau des traces precedemment reperees sur le mur. Pointez les trou des pattes superieures.

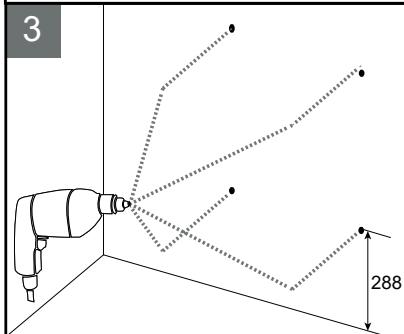

Percez les 4 troux aux diamètres appropriés aux chevilles et vis.

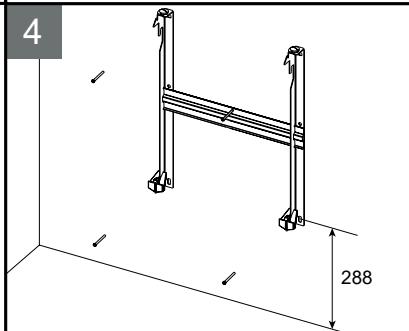

Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm).
Accrocher l'appareil sur les pattes inférieures.
Lever le haut de l'appareil vers les pattes supérieures du dosseret.

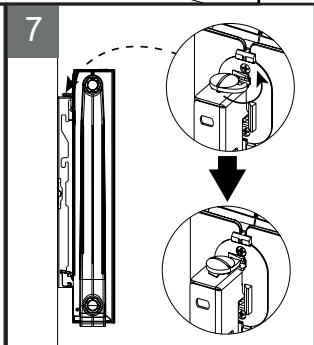

Accrocher l'appareil sur le dosseret et reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre.
1 - RACCORDEMENT ELECTRIQUE
Veuillez dire attentivement les règles de sécurité avant le raccordement de l'appareil.
- L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
- L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intérimédiaire d'une boîte de raccordement.
Respecter le sens de branchement :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
- Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.
Le fil noir ne doit enaucun cas etre raccorde aune borne de terre ou au fil VERT / JAUNE. -Verifier le branchement correct de tous les fils dans les bornes de la boite murale de raccordement.
NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.
| Mode | Signal à transmettre | Mesure par rapport au neutre |
| Confort | — | 0 Volt |
| Eco | — | 230 Volts |
| Hors-gel | — | 115 Volts négatif |
| Arrêt Chauffage | — | 115 Volts positif |
| Conf. -1°C | 3s | 297s |
| Conf. -2°C | 7s | 293s |

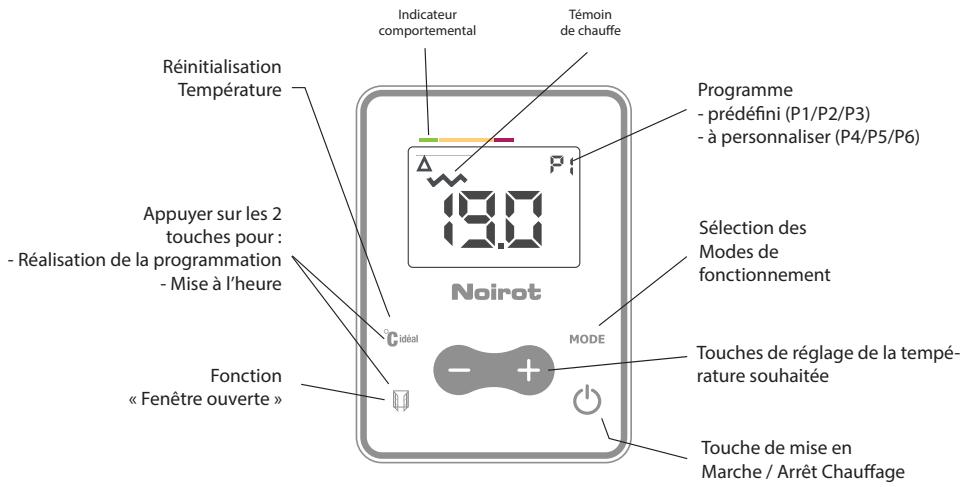

DEMARRAGE RAPIDE
- Mise en marche /Arrêtchauffage de l'appareil
Avant toute mise en fonctionnement, retirer le film protecteur du module du boitier de commande
Appuyer sur pourmettre l'appareil en marche ou pour l'arrêtchauffage devoitrappeil.
- Réglage de la température souhaitée
Pour ajuster la température souhaitée, appuyer sur ou .
- Sélection du mode de fonctionnement
Mode
Appuyer sur Mode pourCHOISIR le mode defonctionnement
| VOUS SOUHAITEZ | AP- PUYER SUR | UTILISER LA FONCTION | L'ECRAN AFFICHE |
| Maintenir la température Confort. | Mode | CONFORT | 13.0 |
| Maintenir la pièce à la température Economique. | Mode | ÉCONOMIQUE | ECO |
| Maintenir la pièce à une température Hors Gel. | Mode | HORS-GEL | HG |
| Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe (Réglage de l'horloge et du jour). |
| Appliquer l'ordre envoyé par toute centrale de programmation ou votre gestionnaire d'énergie. | Mode 3s* | PROGRAMMATION « AUTO » | 15.0
AUTO |
| Appliquer un programme prédéfini ou personnelisé | PROGRAMMATION « PREDEFINIE » | P2
19.0 |
- Appui 3s sur la touche [mode] permet d'alter entre la programmation «AUTO» et la programmation «PREDEFINIE»,
-La fonction «Fenêtre Ouverte»
Appuyer sur pour activer ou désactiver la fonction «Fenêtre Ouverte».
-La fonction «°C idéal»
Appuyer brievement sur _ideal^c pour réinitialiser le mode de fonctionnement standard (Usine).
Veillez à enlever la pellicule de protection du module droit et du boîtier de commande.
2.1 - Mise en marche / Arrêt chauffage de l'appareil :
Pour la mise en marche, appuyer sur , l'écran affiche la température de Confort: 19.0^ .
Pour l'arrêt chauffage, appuyer sur , l'écran affiche ----.
- L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.
O
①
2.2 - Mode Confort / Réglage de la température de consigne :
Appuyer sur + ou - pour augmenter ou diminuer la tempé
rature de consigne souhaïée.
Pour que la température se stabilise à la valeur souhaitée, fermer les portes de la pierce.
0
+
2.3 -Le selecteur de MODE :
Effectuer des appuis successifs sur [Mode]
Le sélecteur de mode vous permet de Sélectionner 5 fonctions.
| VOUS
SOUHAITEZ | APPUER
SUR | UTILISER
LA FONCTION | L'ECRAN
AFFICHE |
| Maintenir la pièce
à la température Confort. | Mode | CONFORT | 180° |
| Maintenir la pièce
à la température
Economique. | Mode | ÉCONOMIQUE | ECO |
| Maintenir la pièce à une
température Hors Gel. | Mode | HORS-GEL | HG |
| Avant de pouvoir activer tout mode de programmation,
vous reporter au paragraphe 2.6 (Réglage de l'horloge et du jour). |
| Appliquer l'ordre envoyé
par votre centrale de
programmation ou votre
gestionnaire d'énergie. | 3s* | PROGRAMMATION
« AUTO » | 190°
AUTO * |
| Appliquer un programme
prédéfini ou personnelisé | PROGRAMMATION
« PREDEFINIE » | P2°
*exemple P2 |
- L'appui 3 secondes sur la touche Mode permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»
2.4 - Mode Programmation : « AUTO »
Ce mode permet le fonctionnement automatique par fil pilote de votre apparéil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie.
Appuyer successivement sur [Mode] jusqu'à ce que le symbole «AUTO» s'affiche.
Nota:Lappui 3 secondes sur la touche Mode permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»
| ORDRES ENVOYES
PAR LE FIL PILOTE | L'ECRAN
AFFICHE | RESULTAT
OBTENU |
| ArrêtCHAuffage | BEL
AUTO | Arrêt instantané du chauffage |
| ECO | ECO
AUTO | Abaisissement de la tempéra-ture de 3,5°C par rapport à la position Confort ou selon votrechoix. |
| Conf-1 | CF - 1
AUTO | Abaisissement de la températe de 1°C par rapport à la position Confort. |
| Conf-2 | CF - 2
AUTO | Abaisissement de la températe de 2°C par rapport à la position Confort. |
| Hors Gel | HG
AUTO | Maintient la températe de la pièce à environ 7°C. |
Particularités
Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tariffication sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.
| Fonctions choisies | Centrale de programmation ou gestionnaire d'énergie |
| Ordre envoyé par fil pilote : HG | Ordre envoyé par fil pilote : Arrêtchauffage |
| 19,0°C | HG | BEL |
| ECO |
| HG |
2.5 - Affichage de l'heure :
Appuyer brievement sur les touches et (C idéal) pour afficher l'heure en cours.
2.6 - Autres paramétrages :
2.6.1 - Réglage de l'horloge et du jour:
- Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous doivent regardier l'heure et le jour de votre apparéil (réglage usine 00:00).
- En cas de coupure de courant supérieure à 30 minutes, vous doivent remettre à l'heure libre leur apparéil.

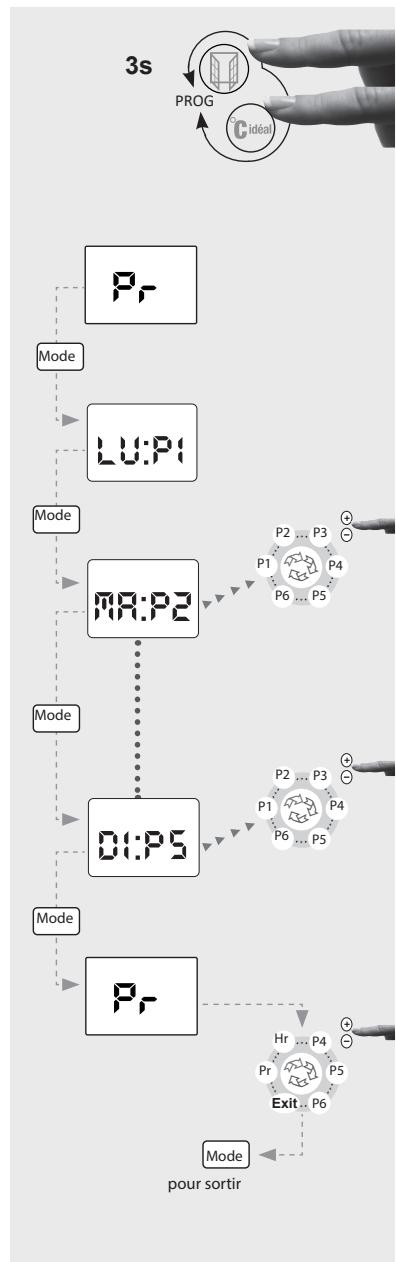

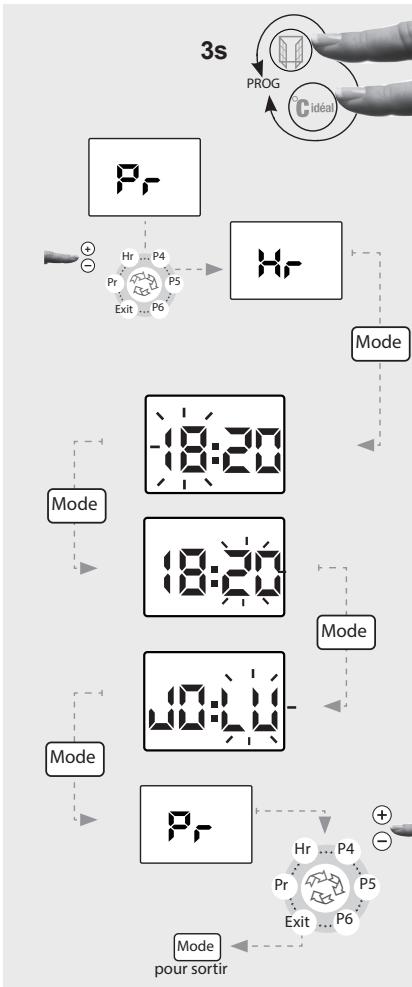

A- Réglage de l'heure :

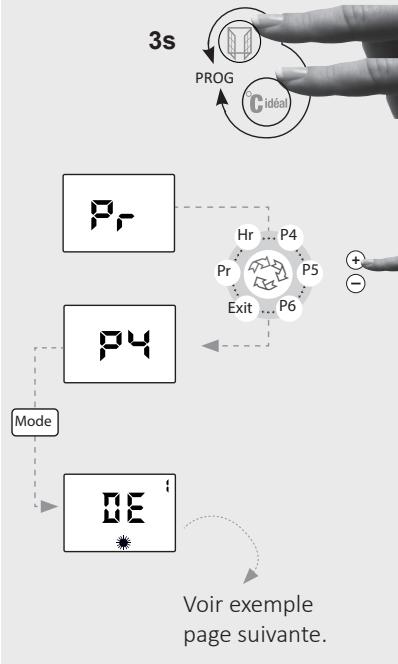

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.
«Pr» s'affiche à l'écran,
Appuyer avec les touches + ou - pour désir la fonction mise à l'heure : «Hr» dans le menu dérouulant et valider avec les touche Mode.
Modifier l'heure avec les touches + et - et valider avec la touche Mode.
Modifier les minutes avec les touches + et - et modifier avec la touche Mode.
B-Réglagedujour:
Modifier le jour de la semaine (JO: LU = lundi, JO: MA= mardi, JO:ME= mercredi, etc...) avec les touches + et -.
Validator par la touche Mode.
Pour sorting, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
Validator par Mode pour sortir.
2.6.2- Detection d'absence:
Appuyer sur la touche MODE pour sélectionner le mode détention. Le symbole ) apparait.
En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement définir par l'utilisateur.

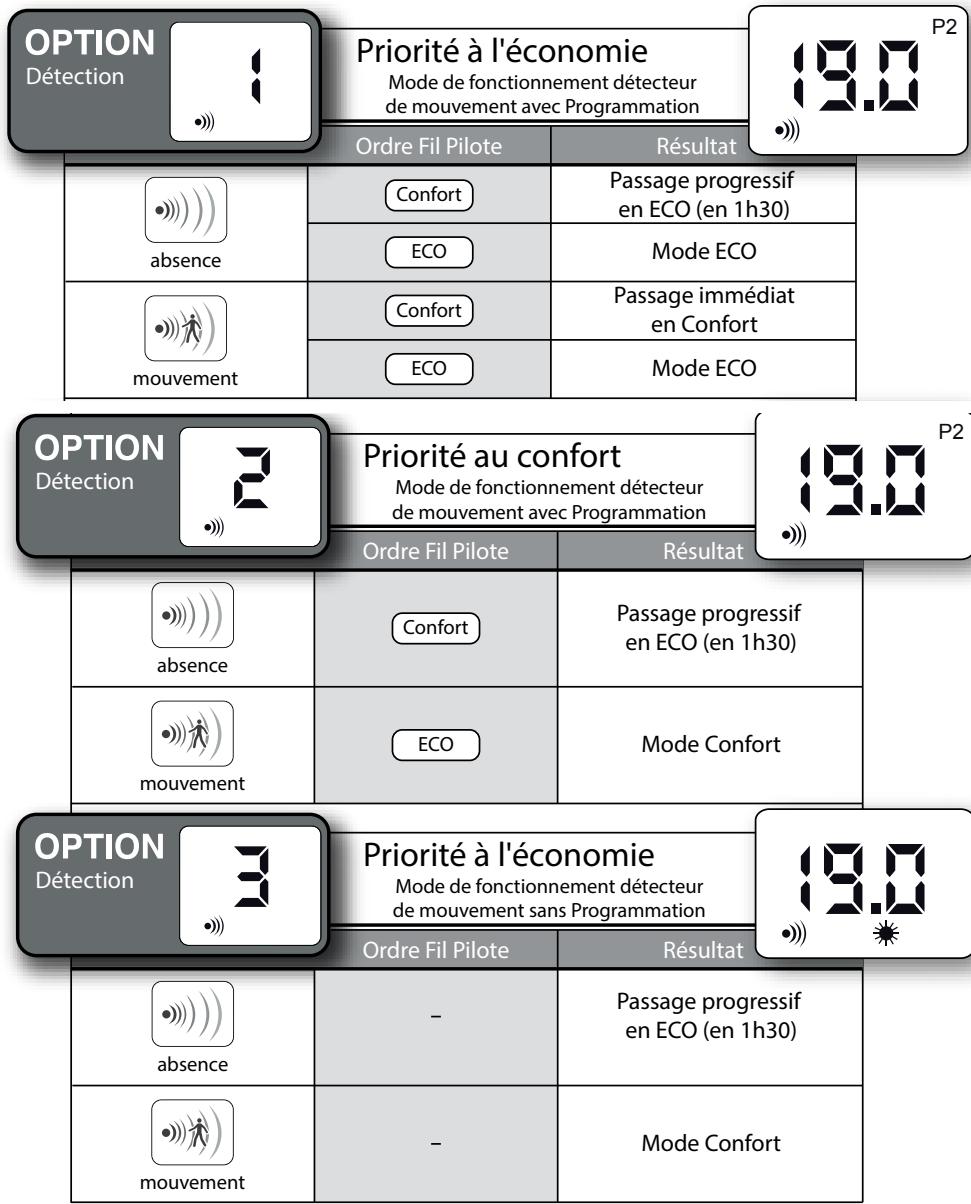

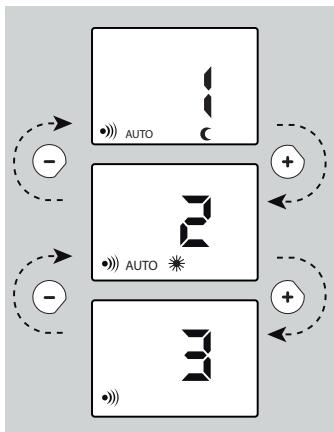

Choix du mode détention :
Ce besoin peut à l'utilisateur de définir le mode de fonctionnement du détecteur de présence.
Option 1 (mode par défaut):
L'ordre Eco de la programmation est prioritaire même si il y a une détction de présence.
Option 2:
Dès qu'il y a une détction de présence, l'appareil passse en comport.
Option 3:
La détention de présence ne tient pas compte des ordres de la programmation.
En mode Veille (écran éteint), appuyer pendant 10 secondes simultanément sur et sur c idal jusqu'ac que s'affiche l'option de détction 1, 2 ou 3.
Appuyer sur ou pour désirir l'option de détéction.
Appuyer sur MODE pour valider.
2.6.3 - Verrouillage parental simple : O- m
Appuyer simultanément sur les touches + et - pendant 3s pour verrouiller ou déverrouiller le clavier.
Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche Marche / Arrêtchauffage demeure active, même quand le verrouillage parental est activé.
2.6.4 -Verrouillage parental avec code : O-m
You've aca la possiblité de verrouiller le clavier par un code personnel à 4 chiffres

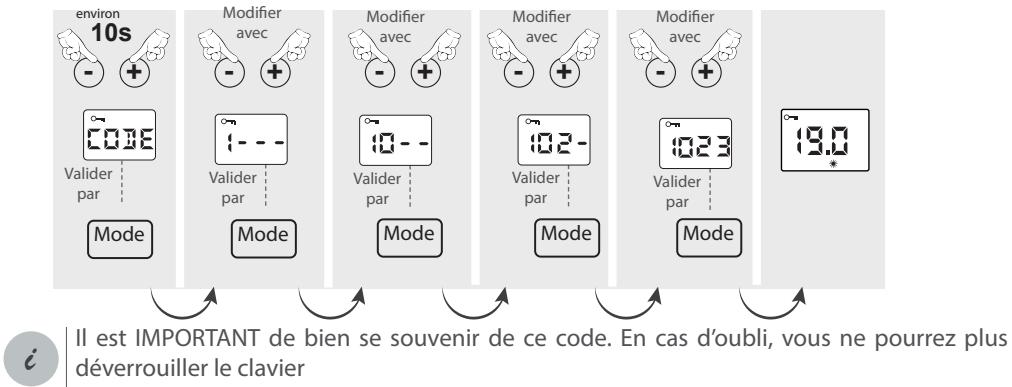

- Pour verrouiller

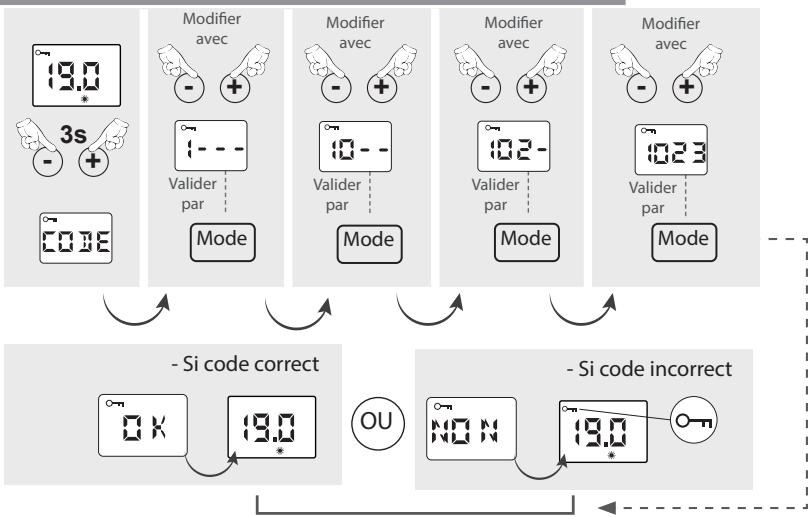

- Pour déverrouiller
2.7 - Les fonctions économiques :
2.7.1- Mode Economique « ECO »:
Appuyer successivement sur Mode jusqu'à ce que le mode Economique «ECO» s'affiche.
Mode
Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.
Pour modifier la température de consigne ECO :
Appuyer sur Mode 3s jusqu'à ce que la température de consigne ECO clignote.
Appuyer sur + ou - pour modifier.
Pour valider, appuyez sur Mode
En cas d'absence de courte durée (+ de 2h), il est conseilé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5.°C environ par rapport à la température de consigne.
2.7.2-Derogation en Mode Hors-Gel «HG»:
Appuyer successivement sur Mode jusqu'à ce que le mode Hors-Gel « HG » s'affiche.
Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utiliseze ce mode. Il permet de maintainir la température de la pierce à environ 7^ .
Mode
2.7.3 - Détector de fenêtre ouverte :
Pour activer la fonction, appuyer sur la touche .Le symbole apparait a I'ecran.
Le symbole clignote lorsque le chauffage s'est arrêté suite à une détention.
Un appui sur la touche remettra automatiquement le chauffage en fonctionnement.
Pour désactiver la fonction, appuyer sur la touche © . Le symbole disparaît de l'écran.
Cette fonction ( représenté par le logo ) arrête automatiquement le chauffage en cas de détention d'une chute brute de température dans la piece (Ex : une fenêtre ou une porte ouverte).
2.7.4 - L'indicateur comportemental :
Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19^ .
Le curses appearat lors d'un changement de consigne
Cet indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation
2.7.5 - Le témoin de chauffe :
Le témoin √√vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoin de chauffe.
2.7.6 - Température ideale:
Un appui sur la touche
Les températures de comport et ECO reviennent aux températures préconisées de 19^ pour le Confort et 15,5^ pour l'ECO.
Un appui de 10s sur la touche (Cidido)
L'appareil se positionne en mode auto, les fonctions à économie d'énergie sont activées et les températures de Confort et ECO reviennent aux températures préconisées de 19^ pour le comfort et 15,5^ pour l'ECO.
Cette fonction regle automatiquement l'appareil pour garantir le comport avec un maximum d'économies.

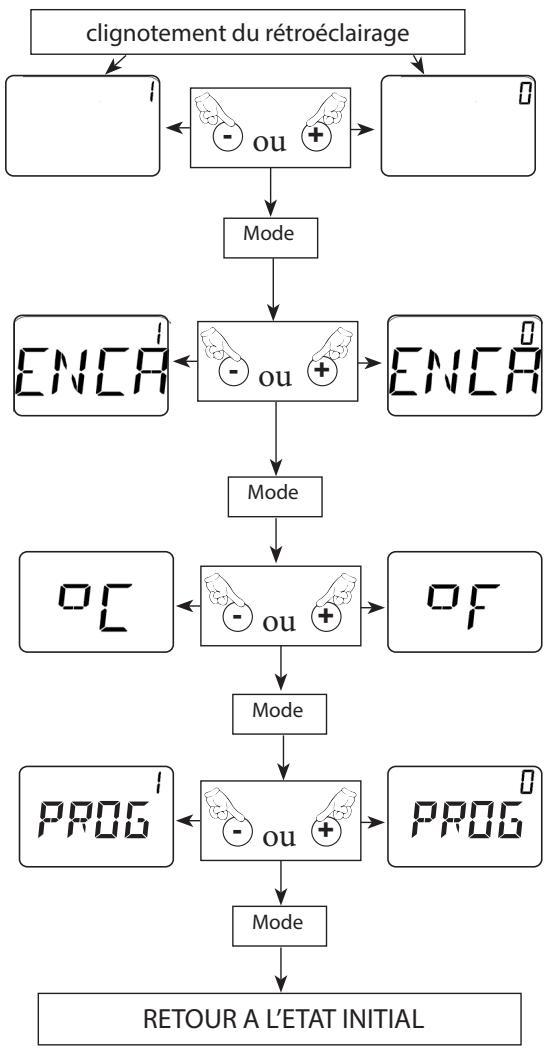

2.7.7 - Paramétrage des fonctions annexes:
Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.
Pour acceder au N appuyer sur 0, l'ecran affiche...
Un appui de 3s sur et sur Mode l'écran affiche NIV. Un appui de 3s sur donne accès au réglage des différents paramètres (voir ci-dessous).
Activation (1) ou désactivation (0) de la temporisation du rétroéclairage.
Activation (1) ou déactivation (0) de la fonction encadrement.
Encadrement de consigne : Lorsque cette fonction est activée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou diminuier cette température de+/-2°C.
Activation (1) degré celsius ou activation (0) degré fahrenheit.
Auto planning :
lorsque cette fonction est activée, l'appareil create un planning de chauffe en fonction de votre rythme de vie.
Suite à l'activation de l'autoplanning, l'écran affiche « PFR » en haut à droite.
2.7.8 -Mode de Fonctionnement :
"La programmation prédéfinie P1/P2/P3 ou
à personneliser P4/P5/P6»
Cemode permet lefonjectionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco.
Vous pouze affecter un programme à chaque jour de la semaine, pour cela :
- Appuyer simultanément pendant 3 secondes sur les touches et (ideal).
- L'écran affiche «Pr», appuyer sur Mode
- Attribuer l'un des programmes (prédéfini ou personnelisé) à chaque jour de la semaine avec les touches et du menu déroulant.
- Valider par la touche Mode, l'écran affiche «Pr».
- Pour sortir, appuyer sur ou jusqu'à l'affichage «Exit» du menu déroulant.
- Validator par Mode pour sortir.
SIGNIFICATION DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET A PERSONNALISER (P4/P5/P6).
| Programme prédéfini | Choix | Signification |
| P15h à 9h17h à 23hOh 2 4 6 8 10 12 14 16 18 20 22 24 | P1 | Le programme P1 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h. |
| P25h à 9h12h à 14h17h à 23hOh 2 4 6 8 10 12 14 16 18 20 22 24 | P2 | Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h. |
| P35h à 23hOh 2 4 6 8 10 12 14 16 18 20 22 24 | P3 | Le programme P3 vous permit d'avoir la température de consigne Confort de 5h à 23h. |
| Programmes à personnaliser voir pages suivantes | P4P5P6 | Les programmes P4, P5, P6 vous permettent de personnaliser les plages heures de la température de consigne Confort, suivant vos besoin. |
Si aucune action sur les touches et pendant 15 secondes, l'afficheur revient à sa position initiale soit 19.0^ .
MODE DE FONCTIONNEMENT « PROGRAMMATION A LA CARTE » P4/P5/P6 :
Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco. Pour cela : Quelque soit le mode de fonctionnement en cours :
- Appuyer simultanément pendant 3 secondes sur les touches et ideal
Pr s'affiche a I'ecran,
- Appuyer sur la touche ou pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.
(Nous choisssons le programme P4, comme exemple).
Vouss pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).
Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.
Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.
| Ex. de 6h à 9h | Choix : plage 1 | Résultat |
| Plage 1 | Mode DE | Mode BX | Mode A | Mode QH | Mode La plage horsaire n°1 de 6h à 9h est validée, vous passes automatiquement à la plage horsaire n°2 |
| Modifier l'heure de début avec ↑ | - | - | - |
| Ex. de 11h à 14h | Choix : plage 2 | Résultat |
| Plage 2 | Mode | Mode | Mode | Mode | La plage horsaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horsaire n°3 |
| BE2 | BE2 | BE2 | BE2 |
| Modifier l'heure de début avec | + | - | + |
| Ex. de 18h à 22h | Choix : plage 3 | Résultat |
| Plage 3 | Mode DE3 | Mode 18H | Mode 3 | Mode 22H | Mode 1 | La plage hora n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr. |
| Modifier l'heure de début avec | + | - | + | - | Programmer P5 ou P6 ou désir Exit pour sortir. Valider par Mode. |
- Procedez de la même manière pour les programmes P5 et P6, soit en conservant le programme que vous avez défini précédemment, soit en le modifiant.
- Validator par Mode et besoin «Exit» poursorting, puisESHder par Mode.
Fonction Auto Planning
- La fonction Auto Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la pierce et de prendre en compte ses paramètres de chauffe pour creer automatiquement un planning.
- Il anticipé la chauffe pour avoir la bonne température des l'occupation de la piece.
- En cas d'imprévus, d'absence ou de retard anticipé, le radiateur s'adapte immédiatement au nouveau rythme.
Suite à l'activation de l'autoplanning, l'écran affiche « PRA » en haut à droite.
Voir chapitre 2.7.7 pour activer ou désactiver la fonction auto planning.
2.8 - Mise en harmonie des affichages (Thermostat/Thermomètre) :
- Opération facultative -
Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.
Mode opératione :
Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :
- s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
- fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
- placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
-mettrele radiateur en mode CONFORT manuel,
- vérifier que votre consigne est régée entre 17 et 23^
- attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local.
- s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.
Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.
Le thermostat étant sur mode CONFORT, appuyer 3s sur Mode, deux cas peuvent se désigner :
-
La température de consigne clignote, l'harmonisation est alors possible.
-
Afficher la température indiquée par votre thermomètre avec les touches et - .
-
Valider par la touche (mode)
-
L'affichage indique «NON»: l'harmonisation est impossible (il faut alors attendre que la température se stabilise).
Si vous n'exercez aucune action sur les touches ① et ⑦ pendant 15 secondes, l'afficheur revient à sa position initiale.
Utilisation du mode 6 ordres par fil pilote.
Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifique.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors -Gel, et Arrêt chauffage (voir tableau du chapitre - raccordement électrique).
-
Notre apparéil étant équipé d'un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmeur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
-
Usage exceptionnel : Dérogation d'un apparéil de sa programmation
Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire d'énergie, vous pouvez :
- Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintainir la température CONFORT en permanence à 19.0. Pour cela, veuillesz vous reporter à la page 12, sous réserve des ordres prioritaires par délestage Hors-gel ou Arrêtchauffage.
-
Si la piece est inoccupée (chambre d'amis par exemple), maintainir la température à une valeur très basse en permanence (Fonction HGEL). Pour cela, veillez vous reporter au chapitre « Déroration en mode Hors gel», sous réserve de l'ordre prioritaire par délestage Arrêtchauffage.
-
Dans les 2 cas ci - dessus,ès suppression de l'usage exceptionnel,replacer le mode de fonctions sur 19.0.
- NOTE : Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire; il est possible que l'appareil ne chauffe pas, le mode de fonctions étant sur 19.0.
Dès disparition du signal de délestage, l'appareil se remettra en chauffe.
| NATURE | VERIFICATION | ACTION |
| L'appareil nechauffe pas | ■S'assurer que l'écran digital est actif. | ■Appuyer sur ☑■Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche. |
| ■Si l'écran digital n'est toujours pas allumé. | ■S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur ☐. |
| ■S'assurer d'être en mode comfort | ■Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche. |
| ■Vérifier si le symbole clignote. | ■Fermer la porte et/ou la fenêtre, réinitialiser la fonction en ap-puyant sur ☐. |
| ■L'écran digital est actif, le témoin de chauffe est étèint. | ■Vérifier la valeur de la consigne.■La température ambiente ne nécessite pas de chauffer.■L'appareil est en ECO ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil. |
| L'appareilchauffe toutle temps | ■Vérifier que le réglage de la température n'a pas été modifié. | ■Régler de nouveau la température. |
| ■Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air. | ■Fermer la porte ou supprimer le cou-rant d'air. |
| L'appareilne suit pas lesordres deprogrammation | ■Vérifier qu'il est en mode programmation | ■Mettre en mode programmation |
| ■Vérifier la programmation | ■Réaliser la programmation |
| DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE |
Pour conserver les performances del'appareil, il est nécessaire d'effectuer regulierement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type
microfibrés. Pour un simple dépoussierage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
Recommendations et conseils
Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.
Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil neCHAFFE pas, en cas de surconsommation momentanee (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra enCHAFFE.
Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.
CHARACTERISTQUES
| Références | Puis-sances (W) | Intensité( A) | Hauteur (mm) | Largeur (mm) | Épaisseur (mm) |
| N212113 | 1000W | 4.3 | 583 | 490 | 129 |
| N212115 | 1500W | 6.5 | 583 | 730 | 129 |
| N212117 | 2000W | 8.7 | 583. | 970 | 129 |
IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.
| CE | L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension-DBT) de compatibilité electromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP). |
| classé II | Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre). |
| IP.... | Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides |
FR
Cet apparéil
et ses accessoires
se recyclant
REPRISE
A LA LIVRAISON
A DEPOSER
EN MAGASIN
A DEPOSER
EN DECHETERIE
Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre apparéil!
L'étiquette signalétique est placée en bas et à droite (côté commande) de votre(APpareil, elle permet de l'identifier.
Elle est composée de :
■ REP A: N° de Constructeur
■ REP B : Référence
■ REP C : Puissance
■ REP D : Indice de protection
■ REP E : Indice de Fabrication
■ REP F : Numéro OF
■ REP G : Date de fabrication
■ REP H : Les certificates de conformités
■ REP1:Adresse
Noiroto
