MODE D'EMPLOI GRACE 7 - SPIRIT 5 - ROXY - ATRIUM 5 - TABLA - SOLO 5 - MADISON 5 FREEPOINT

Installation

Installation possible pour toute la gamme CADEL/FREEPOINT

RÉGLAGE DE LA COMBUSTION PAR UN PROFESSIONNEL OBLIGATOIRE

RéGLAGE DE LA COMBUSTION PAR UN PROFESSIONNEL OBLIGATOIRE

Installation possible seulement pour les poêles avec CHAMBRE ÉTANCHE et déclaration du fabricant

Le réglage de la combustion est une opération normale, à faire lors de la pose d'un poêle à granulé. Elle permet d'optimiser les prestations du poêle en fonction des caractéristiques de l'installation. Pour les zones 2 et 3 elle est obligatoire.

Merci de lire avec attention pour les détails requis au niveau de l'installation (voir le chapitre dédié).

Sommaire

1 SYMBOLES DU MANUEL. 4 2 EMBALLAGE, MANUTENTION ET POSITIONNEMENT 4

2.1 EMBALLAGE 4 2.2 ENLÈVEMENT DU POÊLE DE LA PALETTE. 4 2.3 MANUTENTION DU POÊLE. 5

3 CONDUIT DES FUMÉES 5

3.1 AMÉNAGEMENTS POUR LE SYSTEME D'ÉVACUATION DES FUMÉES 5 3.2 COMPOSANTS DE LA CHEMINÉE 6 3.3 CANAUX DE FUMEE (RACCORD DES FUMÉES) 6 3.4 CONDUIT DE FUMEES (CHEMINEE OU CONDUIT ENTUBE) 7 3.5 TERMINAL DE CHEMINEE 9 3.6 ENTRETIEN 10

4 AIR COMBURANT 10

4.1 PRISE D'AIR 10 4.2 PRISE D'AIR COMBURANT POUR INSTALLATION AVEC CHAMBRE ETANCHE 11

5 EXAMPLES D'INSTALLATION (DIAMÉTRES ET LONGUEURS À DIMENSIONNER) 12

5.1 INSTRUCTIONS D'INSTALLATION AVEC TUBES CONCENTRIQUES (VALABLE POUR LA FRANCE) 13 5.2 INSTALLATION EN ZONE 1 (FRANCE) 16

5.2.1 INSTALLATION EN ZONE 2 (FRANCE) 17 5.2.2 INSTALLATION EN ZONE 3 (FRANCE) 19

6 Installation 21

6.1 AVANT-PROPOS 21 6.2 DISTANCES MINIMALES 22 6.3 DIMENSIONS GENE RALES 23 6.4 RETRAIT/MONTAGE DE LA PORTE DU FOYER 26 6.5 MONTAGE DE L'ENCADREMENT GRACE 3 27 6.6 DEMONTAGE DE L'ENCADREMENT SPIRIT3 - MADISON - SOLO 5 - TABLEA 30 6.7 DÉMONTAGE PANNEAUX ATRIUM - ROXY......30 6.8 ÉVACUATION SUPÉRIEURE GRACE 3 * 31

6.9 MONTAGE DU PIEDESTAL GRACE 3 (OPTION) ET DU ROXY STAND 31 6.10 INSTALLATION MURALE GRACE 3 (OPTIONAL)……32 6.11 BRANCHEMENT ÉLECTRIQUE 33 6.12 RACCORDEMENT DU THERMOSTAT EXTERNE.....34 6.13 RACCORDEMENT DU THERMOSTAT EXTERNE.....34 6.14 ÉTALONNAGE DU POÉLE ET MESURE DE LA DÉPRESSION 35

7 Entretien extraordinaire 35

7.1 AVANT-PROPOS 35 7.2 NETTOYAGE DU COLLECTEUR DES FUMÉES 36 7.3 NETTOYAGE DES PASSAGES DES FUMÉES 36 7.4 NETTOYAGE DU VENTILATEUR ENVIRONNEMENT 37 7.5 NETTOYAGE ANNUEL DU CONDUIT DES FUMÉES 38 7.6 REMPLACEMENT DES JOINTS 38

8 EN CAS D'ANOMALIES 38 8.1 SOLUTION DES PROBLEMES 38 9 DONNÉES TECHNIQUES 41 9.1 INFORMATION POUR LES REPARATIONS 41 10 CARACTERISTIQUES 42

	UTILISATEUR
	TECHNICIEN AGRÉÉ (faisant allusion au Fabricant du poège ou le Technicien Autorisé du Service d'Assistance Technique EXCLUSIVEMENT)
	FUMISTE SPÉCIALISÉ
	ATTENTION: LIRE ATTENTIVÉMENT LA NOTE
	ATTENTION: POSSIBILITÉ DE DANGER OU DE DOMMAGE IRRéVERSIBLE
	VALABLE SELON LES NORMES EUROPÉENNES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout
	VALABLE SELON LES NORMES FRANÇAISES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout

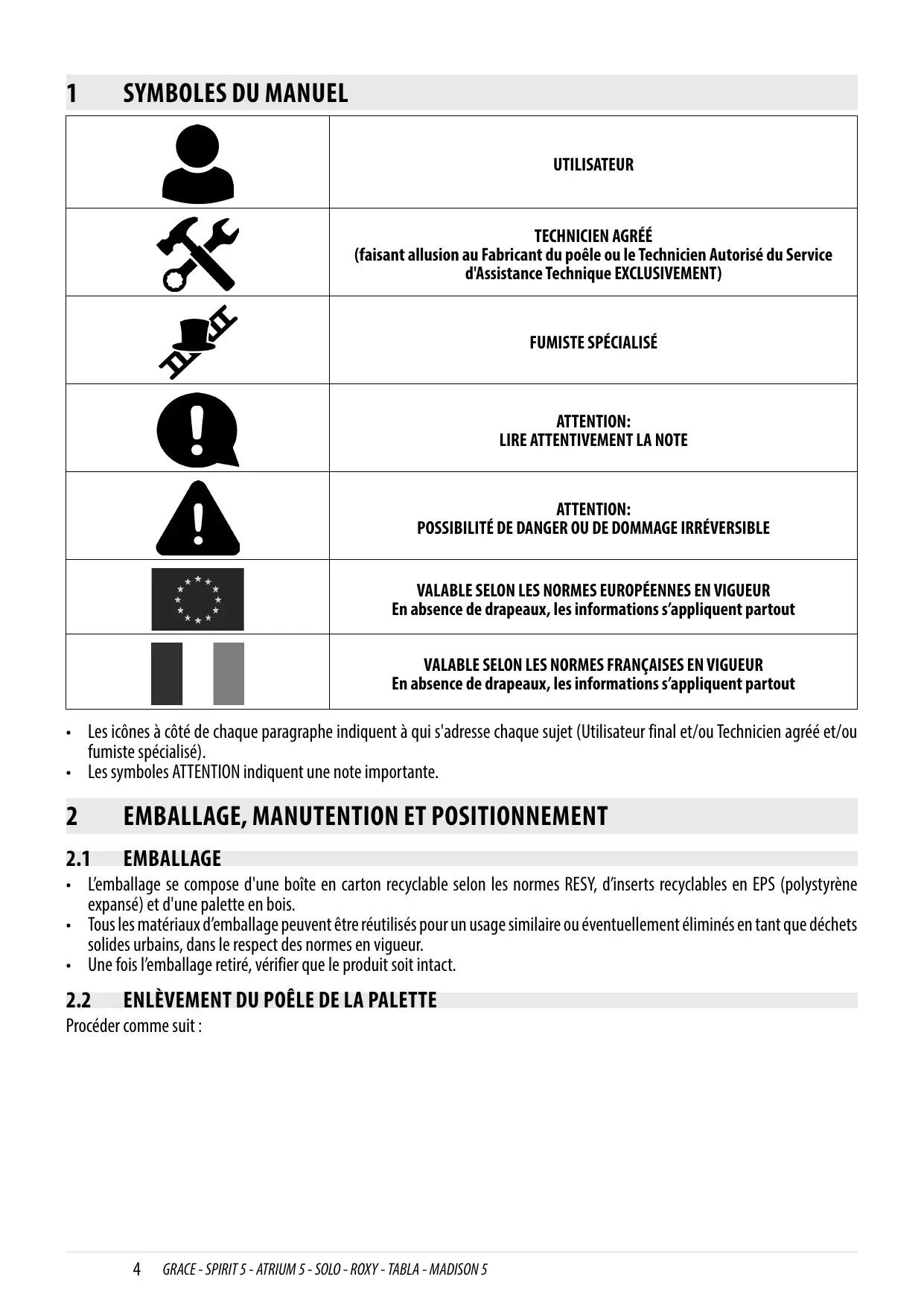

• Les icônes à côté de chaque paragraphe indiquent à qui s'adresse chaque sujet (Utilisateur final et/ou Technicien/agréé et/ou fumiste spécialisé).
• Les symboles ATTENTION indiquent une note importante.

2.1 Emballage

L'emballage se compose d'une boîte en carton recyclable selon les normes RESY, d'inserts recyclables en EPS (polystyrène expansé) et d'une palette en bois. Tous les matériaux d'emballage peuvent être réutilisés pour un usage similaire ou éventuellement éliminés en tant que déchets solides urbains, dans le respect des normes en vigueur. - Une fois l'emballage retiré, vérifier que le produit soit intact.

2.2 Enlèvement du poêle de la palette

Procéder comme suit :

Fig. 1 - Retrait des étriers

• Retirer les étriers qui bloquent les pieds du poêle (voir Fig. 1). Procéder ensuite à l'enlèvement du poêle de la palette en faisant attention à ne pas endommager le poêle, les composants externes et/ou les pieds.

Que le poêle soit emballé ou déballé, il est nécessaire d'observer les instructions suivantes pour la manutention et le déplacement du poêle à partir de l'achat jusqu'à son utilisation et pour tout déplacement futur :

• Manutentionner le poèle avec des moyens adaptés en respectant les normes en vigueur en matière de sécurité;
• Ne pas retourner et/ou omettre le poèle sur le côté. Le maintenir en position verticale ou selon les dispositions du constructeur;
• Si le poèle possède des parties en faïence, en pierre, en verre ou en matériaux délicats, manutentionner l'ensemble avec extrême précaution.

3.1 Aménagements pour le systeme d'evacuation des fumées

Le système d'évacuation des produits de la combustion est un élément particulièrement important pour le bon fonctionnement de l'appareil et doit être correctement dimensionné selon la norme EN 13384-1.

Sa réalisation, adaptation, vérification doit always être effectuée par un opérateur habilité par la loi et doit respecter la réglementation en vigueur dans le pays où l'appareil est installé.

Le Fabricant décline toute responsabilité en cas de dysfonctionnements imputables à un système d'évacuation des fumées mal dimensionné et non conforme.

Fig. 2 - Composants de la cheminée

LEGENDE Fig.2

1	TERMINAL DE CHEMINÉE
2	VOIE D'ÉJECTION
3	CONDUIT DE FUMÉE
4	ISOLATION THERMIQUE
5	PAROI EXTÉRIÈURE
6	RACCORD DE LA CHEMINÉE
7	RACCORD DE FUMÉE
8	GÉNÉRATEUR DE CHALEUR
9	TRAPPE D'INSPECTION
10	RACCORD EN T AVEC BOUCHON D'INSPECTION

Remarquez la différence fondamentale entre (7) raccord de fumées et (3) conduit de fumées.

Le raccord des fumées (7) porte l'évacuation des produits de combustion de la sortie du poêle au conduit de fumées (3).

Adresse à nos clients français : en cas d'installation sur le territoire français en ZONE 2 et ZONE 3, le raccord des fumées n'est pas présent puisque le conduit concentrique remplace la fonction du raccord des fumées.

3.3 CANAUX De FUMEE (raccord des fumées)

Le canal de fumée est le tuyau qui relie l'appareil au conduit de fumées.

Ce raccord des fumées doit notamment respecter les prescriptions suivantes :

• être conforme à la norme de produit EN 1856-2; sa section doit être de diamètre constant et au moins identique à celui de la sortie de l'appareil depuis la sortie du foyer jusqu'au raccord dans le conduit de fumées;
• la longueur de la section horizontale doit etre la plus petite possible et sa projection en plan ne doit pas dépasser 4 mètres; les sections horizontales doivent avoir une pente minimale de 3 % vers le haut; les changements de direction doivent avoir un angle ne dépassant pas et être facilement inspectables;
• le nombre de changements de direction y compris celui pour l'entrée dans le conduit de fumées, et l'exclusion du T en cas de sortie latérale ou arrêté, ne doit pas dépasser 3;
• il doit être isolé s'il passe à l'extérieur du local d'installation;
• il ne doit pas traverser des pièces dans lesquelles l'installation d'appareils à combustion est interdite;
• Il est interdit d'employer des tuyaux métalliques flexibles, en fibrociment ou en aluminium.

Dans tous les cas, les canaux de fumée doivent être étanches aux produits de la combustion et aux évventuels condensats. Pour cela, il est conseillé d'utiliser des tuyaux avec un joint en silicone ou des dispositifs d'étanchéité similaires qui résistent aux températures de fonctionnement de l'appareil (par exemple T200 P1) et qui, en retardant les joints, sont quand même certifiés T400 N1 G.

TYPE DE SYSTÈME	TUYAU Ø80 mm	TUYAU Ø100 mm
Longueur verticale minimale	1,5 mt	2 mt
Longueur maximale (avec 1 raccord)	6,5 mt	10 mt
Longueur maximale (avec 3 raccords)	4,5 mt	8 mt
Nombre maximum de raccords	3	3
Sections horizontales (pente minimale 3%)	4 mt	4 mt
Installation à une altitude supérieure à 1200 mètres d'altitude	NON	OBLIGATOIRE

Lors de la réalisation du conduit de fumées, respecter notamment les prescriptions suivantes :

• être conforme à la norme de produit applicable (EN 1856, EN 1857, EN 1457, EN 1806, EN 13063...);
• être fabriqué avec des matériaux adaptés pour assurer la résistance aux contraintes mécaniques, chimiques, thermiques normales et avoir une isolation thermique ajustée afin de limiter la formation de condensation;
• avoir un parcours principalement vertical et être exempt d’étranglements sur toute sa longueur;
• être correctement espacé en laissant un vide d'air et isolé des matériaux combustibles;
• le conduit de fumées à l'intérieur de l'habitation doit être isolé et peut être inséré dans un puits de lumière à condition qu'il respecte la réglementation en matière d'intubation;
• le canal de fumées doit être raccordé au conduit de fumées au moyen d'un raccord en « T » ayant une chambre de collecte inspectable pour récapérer la suite et les condensats possibles;
• lorsque le dimensionnement prévoit le fonctionnement dans des conditions humides, il faut aménager un système approprié de collecte et un siphon d'évacuation des condensats.

Il est recommandé de vérifier, dans les données nominales du conduit de fumées, les distances de sécurité à respecter en présence de matières combustibles et eventuellement le type de matériel isolant à employer.

Il est interdit de relier le poèle à un conduit de fumées collectif ou à un conduit de fumées en commun avec d'autres appareils à combustion ou avec des systèmes d'évacuation de hottes.

Il est interdit d'utiliser le système d'évacuation dirigé vers le mur ou vers des espaces fermés et toute autre forme d'évacuation qui n'est pas prévue par la réglementation en vigueur dans le pays d'installation.

Nos poêles à pellets sont pourvus d'extracteurs de fumées et tombent sous la catégorie des poêles à combustibles solides à tirage forcé. Le conduit des fumées ou cheminée revêt une grande importance dans le bon fonctionnement d'un poêle de ce genre. Il est donc essentiel que le conduit de fumées soit correctement dimensionné, ajusté et toujours efficace. Le conduit de fumées peut être neuf avec des conduits double paroi isolé (voir schéma A ci-dessous) ou raccordé à un conduit de fumées existant (voir schéma B ci-dessous). Faire vérifier l'efficacité du conduit de fumées existant par un ramoneur expert. Il pourrait être nécessaire de tuber le conduit existant à l'aide de matériaux répondant aux normes en vigueur.

Fig. 3 - Conduit de fumées

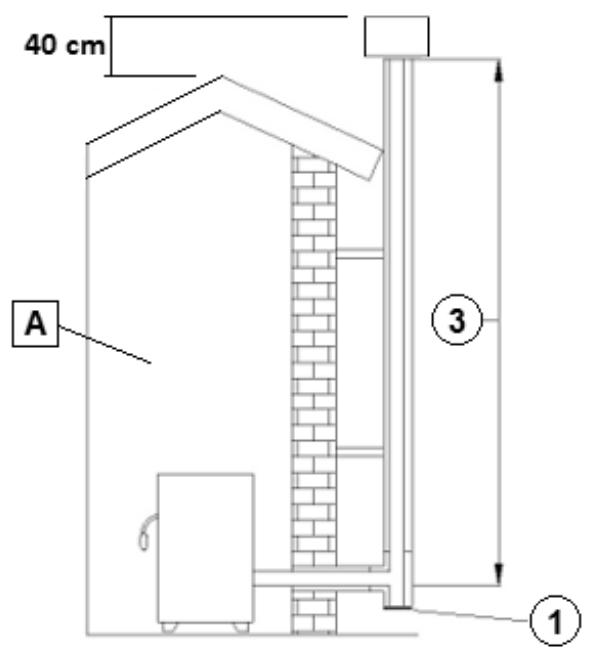

LEGENDA	Fig. 3
1	Cheminée avec tuyaux en acier inoxydable isolés
2	Cheminée sur cheminée existante
3	Bouchon de visite
4	Porte de visite

Les deux solutions doivent avoir un « T » tampon (1) et/ou une trappe de contrôle (2).

Vérifier avec le fabricant de la cheminée les distances de sécurité à respecter et le type de matériel isolant à utiliser (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN15827).

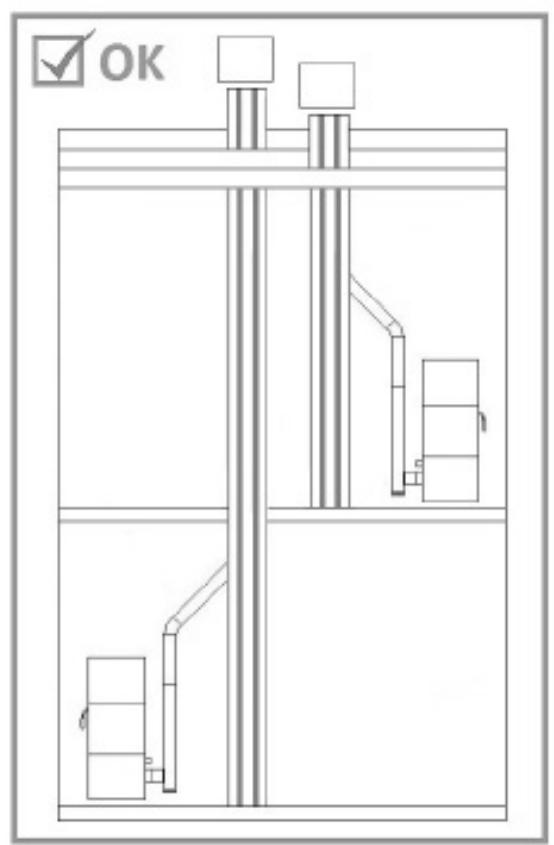

Fig. 4 - Exemples d'installations correctes

Le conduit de fumée doit être fourni selon la norme EN 1443. Nous joignons un exemple de plaquette :

Fig. 5 - Exemple de plaquette

La condensation et le point de rosée

La cause de la condensation est la température trop basse des fumées à cause d'une isolation insuffisante du conduit fumées. Les températures de sortie des fumées d'un poèle à granulés sont inférieures à celle des poèles à bûches. Les poèles de dernière génération ont un rendement très élevé afin de réduire au minimum les émissions et garantir le chauffage le plus efficace possible.

Le poèle n'est donc pas imputable au cas où de la condensation se produit dans le conduit de fumée.

Des inconvénients de condensation peuvent être évités dès le début par un dimensionnement et isolement corrects du conduit de fumée.

Pour des informations ultérieures, consulter le chapitre EN CAS D'ANOMALIES 1. SOLUTIONS DES PROBLEMES « Le conduit de fumée condensation »

3.5 Terminal de cheminee

Le terminal de cheminée, c'est-à-dire la partie terminale du conduit de fumées, doit satisfaire aux caractéristiques suivantes :

la section de sortie des fumées doit être au moins égale au double de la section intérieure de la cheminée; - empêcher la détente de la pluie ou de la neige; assurer la sortie des fumées même en cas de vent (terminal de cheminée pare-vent); - la hauteur de débouché doit être en dehors de la zone de reflux (^**) (se référer aux réglementations nationales pour identifier la zone de reflux); - toujours être construit loin des antennes ou parabole et ne jamais servir de support.

(*) à moins que des dérogations nationales spécifiques ne soient prévues (clairement spécifiées dans la notice d'instructions correspondante en langue) qui, dans des conditions appropriées, le permettent ; dans ce cas, les exigences du produit/de l'installation prévues par les règlementations / specifications techniques / legislations en vigueur dans ce pays doivent être strictement respectées.

Fig. 6 - Sortie de toit coupe-vent

Fig. 7 - Zone de reflux

3.6 Entretien

• Les conduits d'évacuation des fumées (conduit de cheminée + raccord des fumées + sortie de toit) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d'assurance.
• En cas de doutes, toujours appliquer les normes les plus restrictives. Il est nécessaire de faire contrôler et nettoyer le raccord des fumées et la cheminée par un ramoneur qualifié au moins une fois par an. Le ramoneur devra délivrer une déclaration écrite attestant la sécurité de l'installation. Le non nettoyage nuit à la sécurité.

À propos de la fréquence des entretiens : les indications générales d'entretien se basent sur une utilisation moyenne du produit, c'est-à-dire 2-3 allumages par jour et un fonctionnement quotidien qui varie entre puissance 5 et 1 pour maintenir la chaleur programmée. Quand un poêle est utilisé de façon extreme, avec > 5 allumages par jour et des fonctionnements prolongés ou constants sur la puissance maximale, un entretien par an ne sera pas suffisant, il faudra au moins en prévoir 2. Consultez votre professionnel pour plus d'info.

4.1 Prise d'air

Il est obligatoire de prévoir une prise d'air extérieur adéquate qui permette l'apport de l'air comburant nécessaire au bon fonctionnement du produit. L'arrivée d'air entre l'extérieur et le local d'installation peut s'effectuer avec une prise d'air libre ou en canalisant l'air directement vers l'extérieur (***).

La prise d'air libre doit:

• être réalisée à un niveau proche de celui du sol et en aucun cas supérieure à la hauteur de l'appareil;
• toujours être protégée par une grille extérieure de sorte qu'elle ne puisse être obstruée par aucun objet;
• avoir une surface libre totale d'au moins 80 cm² (nette de la grille);

La présence dans le même local, ou dans des pièces communicantes d'un même logement, d'autres dispositifs d'aspiration (par exemple: VMC, ventilateur électrique pour l'extraction de l'air vicié, hotte de cuisine, autres poêles, etc.), peut mettre l'environnement en dépression. Dans ce cas, à l'exception des installations étanches, il est nécessaire de vérifier qu'avec tous les équipements allumés, le local d'installation ne soit pas mis en dépression de plus de 4 Pa par rapport à l'extérieur. Si nécessaire, augmenter la section d'entrée de la prise d'air.

Il est possible de canaliser l'air nécessaire à la combustion à l'extérieur, en branchant la prise d'air extérieur directement à l'entrée de l'air de combustion qui se trouve habituellement à l'arrière de l'appareil.

La prise d'air extérieur canalisée doit :

• être réalisée à une hauteur proche du sol et en aucun cas supérieure à la hauteur de l'appareil
• être protégée par une grille garantissant une surface nette égale à la section du conduit de canalisation et réalisée de telle manière qu'elle ne puisse être obstruée par aucun objet
• La prise d'air peut se faire directement sur une paroi du local d'installation communiquant avec l'extérieur, ou indirectement dans des pièces adjacentes et communiquant en permanence avec le local d'installation, conformément à la réglementation en vigueur. Le conduit de canalisation doit respecter les dimensions suivantes (chaque coude équivaut à un mètre linéaire):

En cas de canalisation de l'air de combustion sur des produits non étanches, veiller à ce que le local d'installation ne soit pas mis en dépression de plus de 4 Pa par rapport à l'extérieur, sinon prévoir une prise air supplémentaire dans le local.

Moins de 15 kW:

Diamètre du conduit de l'air	Longueur maximale (conduit lisse)	Longueur maximale (conduit ondulé)
50 mm	2 m	1 m
60 mm	3 m	2 m
80 mm	7 m	4 m
100 mm	12 m	9 m

Plus de 15 kW:

Diamètre du conduit de l'air	Longueur maximale (conduit lisse)	Longueur maximale (conduit ondulé)
50 mm	-	-
60 mm	1 m	-
80 mm	3 m	1 m
100 mm	7 m	4 m

Fig. 8 - Entrée d'air directe

Fig. 9 - Prise d'air pour installation en chambre étanche

LEGENDA	Fig. 8|Fig. 9
1	Environnement àventiler
2	Prise d'air directe
4	Grille de protection
5	L'entrée de la courbe à tourner vers le bas

4.2 Prise d'air comburant pour installation avec chambre etanche

Procédure de raccordement au poêle en enceinte étanche :

Fig. 10 - Lap phase 1

Raccordez le tuyau d'arrivée d'air au tuyau d'air de combustion du poêle et serrez le tout avec un collier (voir Fig. 10).

5 Examples d'installation (diamètres et longueurs à dimensionner)

Fig. 11 - Conduit des fumées

1. Installation du conduit de fumées avec un trou pour le passage du tuyau augmenté de : 100 mm minimum autour du tuyau s'il communique avec des parties non inflammables comme du ciment, des briques, etc. ou 300 mm minimum autour du tuyau (ou ce qui est prescrit dans les données nominales) s'il communique avec des parties inflammables comme du bois, etc. Dans les deux cas, il faut insérer un isolant adéquat entre le conduit de fumées et le plancher. Il est recommandé de vérifier et de respecter les données nominales du conduit de fumées, notamment les distances de sécurité des matières inflammables. Les règles précédentes s'appliquent également aux trous effectuels dans le mur.
2. Vieux conduit de fumées, entubé en réalisant une porte extérieure pour permettre de nettoyer la cheminée.
3. Conduit de fumées extérieur réalisé exclusivement avec des tuyaux en inox isolés, c'est-à-dire avec une double paroi : le tout bien ancré au mur. Avec un terminal de cheminée pare-vent.
4. Système de canalisation au moyen de raccords en T qui permet un nettoyage facile sans démonter les tuyaux.

LEGENDE Fig.11

U	Isolant
V	Éventuelle augmentation de diamètre
I	Bouchon d'inspection
S	Trappe d'inspection
P	Prise d'air
T	Raccord en t avec bouchon d'inspection
A	Distance du matériel au combustible (plaque du canal de fumée)
B	Maximum 4 m
C	Minimum 3° d'inclinaison
D	Distance du matériel au combustible (plaque de l'appareil)
E	Zone de reflux
F	Canalisation de l'air

Les indications contenues dans ce chapitre font explicitement référence à la norme italienne d'installation UNI 10683. Dans tous les cas, il faut toujours respecter les normes en vigueur dans le pays d'installation.

5.1 Instructions d'installation avec TUBES concentriques (valable pour la FRANCE)

Les poèles Étanche sont installés en configuration étanche : chaque appareil préleve l'air comburant directement à l'extérieur par un conduit d'aération d'air et est raccordé à un conduit d'évacuation des produits de combustion.

Il est nécessaire que le conduit d'aération d'air soit réalisé de façon à ce qu'il soit étanche pour ne pas compromettre la caractéristique d'étanchéité globale du système.

Les poêles Étanche sont prévus pour être installés dans l'habitat individuel isolé, jumelé ou groupe en bande.

Ils peuvent être mis en œuvre dans les configurations indiquées dans le tableau ci-dessous, avec des terminaux concentriques ou séparés, en respectant les prescriptions figurant dans le Document Technique d'Application relatif au système d'aération d'air combustible et d'évacuation des produits de combustion, ainsi que celles figurant dans le "Cahier des Prescriptions Communes n° 3708 V2".

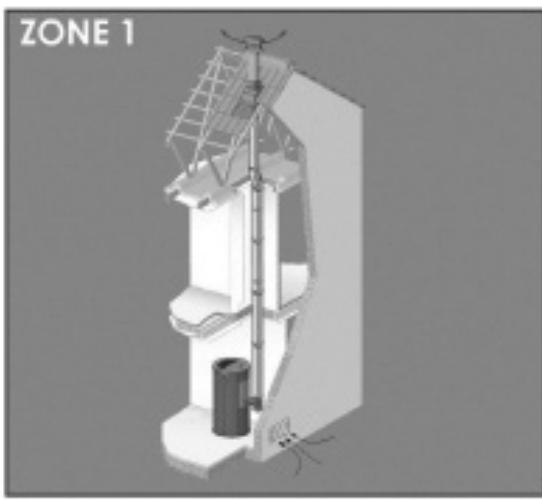

Zone 1: débouché 40 cm au-dessus du faîte.

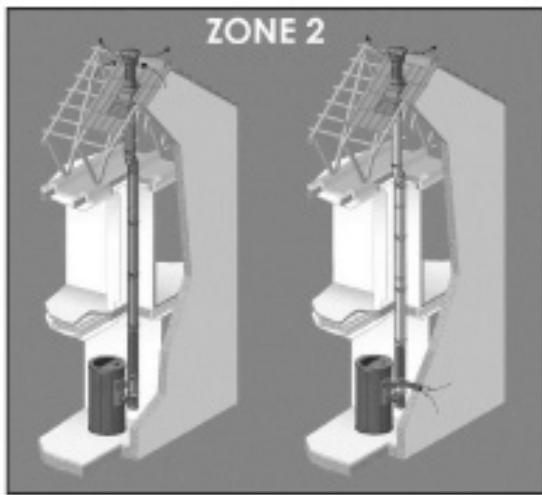

Zone 2: terminal vertical en toiture.

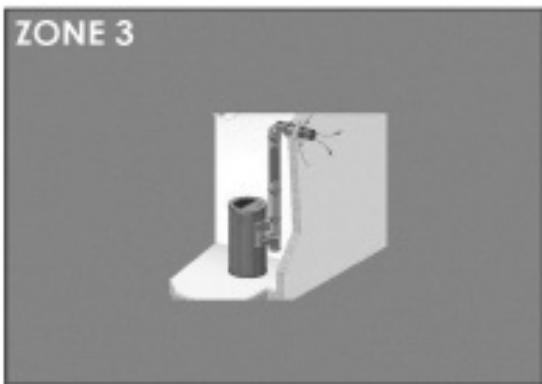

Zone 3: terminal horizontal en façade.

Fig. 12 - Définition des zones d'implantation

Vérifier si la référence DTA est indiquée sur l'étiquette placée à l'arrière du produit. Si cette référence n'est pas présente, s'assurer que l'appareil que l'on est en train d'installer et sa configuration d'installation aient été approuvés par DTA (téléchargeable sur le site http://evaluation.cstb.fr).

L'installation devra être conforme aux préconisations du D. T. U 24.1

En cas d'installation du terminal en zone 2 ou 3, se référer au DTA du système d'aération d'air comburant et d'évacuation des produits de combustion correspondant :

.	Configurations d'installation du terminal d'évacuation des produits de combustion	Configurations d'intallation des systèmes à circuit de combustion étanche visées par le CPT (1)
Terminaux concentriques	Verticale Zone 1 ou 2	- Conduits systèmes concentriques pour l'amnéé d'air comburant et l'évacuation des produits de combustion
		- Terminal concentrique vertical
	Horizontale Zone 3 (existant uniquement) (2)	- Conduits systèmes concentriques pour l'amnéé d'air comburant et l'évacuation des produits de combustion
		- tubage du conduit de fumée existant pour l'éva-cuation des produits de combustion et amenée d'air comburant par l'espace annulaire
		- Terminal concentrique vertical
	Réutilisation d'un conduit de fumée existant Zone 1 ou 2	- En raccordement : conduit concentrique (AAC + EVAPDC)
		- Tubage pour EVAPDC et espace annulaire pour AAC
		- Terminal concentrique vertical
Terminaux séparés	Verticale Zone 1	- En raccordement et en conduit de fumée: les dispositions du NF DTU 24.1 sont applicables
		- conduit d'amnééd'air avec terminal en façade
	Verticale Zone 2 (uniquement hors zone de suppres-sion selon l'EN 13384-1)	- en raccordement: conduit simple paroi, conduit concentrique ou conduit isolé
		- conduit isolé (3) et terminal vertical pour l'évacua-tion des produits de combustion
		- conduit d'amnéé d'air avec terminal en façade
	Montage dans un conduit de fumée existant Zone 1	- en raccordement et en tubage: les dispositions du NF DTU 24.1 sont applicables
		- conduit d'amnéé d'air avec terminal en façade
	Montage dans un conduit de fumée existant avec débouché non conforme à l'accêté du 22 octobre 1969 Zone 2 (uniquement hors zone de surpression selon l'EN 13384-1)	- en raccordement: conduit simple paroi
		- tubage du conduit de fumée existant pour l'éva-cuation des produits de combustion
		- conduit d'amnéé d'air avec terminal en façade

(1) Les autres configurations d'installation ne sont pas visées par le présent CPT (2) Les bâtiments sont considérés "existants" au sens du présent CPT lorsqu'ils ont été réalisés depuis plus de 3 ans. (3) Les conduits isolés sont les seuls types de conduits visés par le présent CPT en configuration séparée. Les conduits concentriques, dont la "lame d'air" n'est pas connectée au poêle, ne sont pas visés compte tenu d'une résistance thermique insuffisante en l'absence de lame d'air dynamique.

Pour le positionnement des terminaux en zones 1-2-3, voir les prescriptions dans le Cahier des Prescriptions Techniques Communes n° 3708 V2. Pour éviter surchauffe de l'air comburant, nous conseillons de ne pas utiliser plus de 6 mètres linéaires de tube concentrique. Le diamètre du conduit doit être supérieur ou égal au diamètre de la buse du poèle, c'est-à-dire 80 mm.

En configuration horizontale (zone 3), une longueur verticale est imposée à l'intérieur de la pièce où se trouve l'appareil entre la buse de sortie du poêle et la traversée du mur. Elle doit être supérieure à:

• 1,50 m pour les modèles avec sortie arrêté
• 0,80 m pour les modèles avec sortie verticale

Fig. 13 - Position des terminaux

Fig. 14 - Rebord de toit

LEGENDE Fig.14

A	Distance minimum de l'axe de l'orifice des produits de combustion à tout ouvrant: 2 m
B	Distance minimum de l'axe de l'orifice des produits de combustion à tout orifice d'entrée d'air de ventilation: 2 m
C	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport au sol: 2 m
D	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport à un rebord de toit (voir Fig. 14)
E	Distance minimum de l'axe de l'orifice des produits de combustion à un mur avec fenêtre ou orifice d'entrée d'air de ventilation: 4 m
F	Distance minimum de l'axe de l'orifice des produits de combustion à un mur sans ouverture: 1 m
G	Distance minimum de l'axe de l'orifice des produits de combustion à un mur de clôture ou une haie: 3 m

5.2 Installation en ZONE 1 (FRANCE)

L'installation en Zone 1 correspond aux installations « classiques » expliquées à propos des normes européennes. Voir pour une définition des composants de cheminée et pour la différence entre le « Raccord des fumées » et le « Conduit de fumées ».

Nous répétons de façon synthétique les restrictions qui s'appliquent sur ce genre d'installation :

Raccord des fumées (SORTIE de fumées poêle 80 MM)

On peut travailler avec deux diamètres différents en ZONE1 au niveau du RACCORD DES FUMÉES

DIAMÉTRE 80 MM

La longueur maximale avec 1 coude ou T est de 6 mètres à partir de la sortie des fumées du poêle. Le nombre maximal de coudes ou T est 3 pièces. La longueur maximale avec 3 coudes ou T est de 4 mètres à partir de la sortie des fumées du poêle. - Les sections horizontales peuvent être maximum de 2 mètres avec une pente maximale de 3 %.

L'installation avec raccord de fumées d'un diamètre de 80 mm à des altitudes supérieures à 1200 mètres au-dessus du niveau de la mer n'est pas permise

B. DIAMÈTRE 100 MM

La longueur maximale avec 1 coude ou T est de 10 mètres à partir de la sortie des fumées du poêle. - Le nombre maximal de coudes ou T est 3 pièces. La longueur maximale avec 3 coudes ou T est de 8 mètres à partir de la sortie des fumées du poêle. - Les sections horizontales peuvent être maximum de 2 mètres avec une pente maximale de 3 %

Le raccord de fumées d'un diamètre de 100 mm est obligatoire en cas d'installation à des altitudes supérieures à 1200 mètres au-dessus du niveau de la mer.

Conduit de fumées:

Pour les marques CADEL et FREEPOINT le conduit des fumées doit être ISOLÉ. La Hauteur minimale du conduit de fumées en installation Zone 1 est de 4 mètres à partir de la sortie des fumées du poêle. La dimension de la section interne (diamètre) du conduit des fumées doit être:

Au minimum 080 mm - Au maximum de 0200 mm (prévoir éventuellesment modération de tirage)

Fig. 15 - Installation possible pour tous les poêmes (ZONE 1)

En règle générale, l'air nécessaire à la combustion est à prélever directement depuis l'extérieur.

• La prise d'air devra être réalisée à une hauteur proche du sol avec une grille de protection externe anti-volatiles et qui ne devra pas être obstruée.

Il y a deux méthodes de prise d'air combustible possibles:

• L'afflux d'air entre l'extérieur et la pièce peut se produire directement, à travers une ouverture dans les murs extérieurs de la pièce (solution conseillée, voir Fig. 15). La prise d'air doit avoir une surface nette totale de 80 cm² minimum. Utiliser une grille qui n'a pas la fonction ouvrir/fermer afin d'éviter qu'elle ne reste fermée de façon inaperçue.

Utiliser un tuyau d'un diamètre minimum de 060 mm et d'une longueur maximale de 2 metres; pour la fixation, voir derriere le poèle.

Réglage des paramètres de combustion

• Nous conseillons le réglage des paramètres de combustion par un professionnel.

Contexte d'installation des installations en ZONE 2:

• La prise d'air séparée du conduit de fumée n'est pas nécessaire dans le cas d'une pose avec conduit concentrique car l'amène d'air comburant est prélevée de l'espace interstitiel du conduit concentrique:
• Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieur puisque l'appareil dispose de sa propre aménée d'air pour les appareils étanches.
• Toujours vérifier l'isolement correct du conduit des fumées.
• Vérifier si le poêle reçoit assez d'air comburant. L'installation en zone 2 n'est autorisée que pour des poêles étanches et si le conduit concentrique est visé par un DTA.
• Habitation individuelle seulement. La hauteur maximale du conduit des fumées est de 6 mètres à partir de la sortie des fumées du poêle.

Nous pouvons désigner trois types d'installation en zone 2 :

« configuration concentrée » la sortie de toiture avec conduit d'évacuation des fumées à conduit concentré avec prise d'air au niveau du terminal vertical;

Préconisations par cadel-freepoint aux conditions suivantes:

Le terminal du conduit visé par le DTA est impératif. L'amenée d'air est uniquement raccordée au conduit concentrique; - La prise d'air est au moins à 30 cm au-dessus du toit; Installation à l'intérieur uniquement (à l'extérieur le conduit isolé est impératif);

(B) « configuration dissociée » : avec double parois isolée pour la sortie des fumées en terminal vertical sans dépasser le faîtage et prise d'air directe à l'extérieur du terminal horizontal;

Préconisations par cadel-freepoint aux conditions suivantes:

• Prise d'air raccordée directement sur l'appareil comme décrite sur la page 17 à propos de l'installation en Zone 1;
• Débouché du conduit au-dessus de la zone de turbulence selon EN13384-1 : les zones de surpression dues au vent sont interdites. Tenir compte des pentes du toit. Dispositif anti-oiseau sur le débouché du conduit de fumée;
• Longueur maximale de 2 mètres avec un diamètre de tuyau de 60 mm

« raccord concentrique et conduit tube » : la connexion avec raccord de fumée concentrique à un conduit maçonné existant tube qui descend jusqu’au sol ou s’arrête au plafond et qui prend l’air comburant dans l’espace annulaire laissé vide du conduit maçonné.

Déconseillé par cadel-freepoint mais accepté sur responsabilité de l'installeur qui connaîtra entre autres les conditions suivantes:

• Les tubes flexibles doivent être à double peau, à paroi intérieure lisse, et ISOLÉS

L'aération de l'espace annulaire entre le conduit et le tube doit être prévue en ménageant une communication avec l'atmosphère par:

• un orifice de 5 cm² minimum en partie haute, protégé des rentrées de pluie
• un orifice de 20 cm² minimum en partie basse
• En cas de problème de tirage, les services après-vente CADEL-FREEPOINT demanderont à l'installateur qui a effectué le tubage de démontré que le tubage a été fait selon les règles de l'art, entre autre par les mesures de tirage réel.

Fig. 16 - Schéma de principe des 3 types de système concentrique avec terminal vertical (ZONE 2)

Voir également le schéma des positions des terminaux sur, voir Fig. 16.

En ce qui concerne les BRANCHEMENTS, voir.

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air combustible : si de telles normes existent, elles doivent être respectées.

Branchement de la PRESE d'air en cas de prelevement de l'air comburant de l'interstitiel du conduit concentrique

Pour ce branchement, il faudra un tuyau flexible ou rigide :

qui résiste à une température de 100°C, - ayant un diamètre de 60 mm - et une longueur maximale de 2 mètres

• Nous conseillons un tuyau flexible en aluminium.

5.2.2 Installation en ZONE 3 (FRANCE)

• L'installation en zone 3 n'est autorisée que pour des poêles étanches.

Dans certains pays et/ou villes, l'installation étanche est obligatoire : en cas de doutes, toujours appliquer les normes les plus restrictives.

• L'installation en ZONE 3 implique la sortie de fumée murale en horizontal.
• Cette installation n'est autorisée que dans la rénovation de bâtiments existants (>3 ans) SI les installations en ZONE1 et ZONE2 ne sont pas réalisables. L'évacuation des fumées doit être la plus courte possible, réalisée avec conduit concentrique. Toutefois, la hauteur minimale pour la partie verticale après le T de purge est de 1,5 mètres. Le débouché des fumées doit être placé à une hauteur minimale de 2 mètres par rapport au sol extérieur.
• La longueur totale du conduit de fumée concentrique (sections horizontales + verticales) ne peut pas être supérieure à 4 mètres. Pour l'installation en ZONE3 qui prévoit la sortie horizontale en façade, il est obligatoire de faire au moins un coude en plus du « T » pour la sortie en horizontale.
• Placer sur le terminal horizontal (sortie façade) une grille anti-volatiles. La dimension de la section interne du conduit des fumées doit être minimum 080 mm.

Fig. 17 - Schéma de principe du système concentrique avec terminal horizontal (ZONE 3)

Fig. 18 - Exemple : Zone 3

Prise d'air

Voir schéma des positions des terminaux sur. La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système concentrique) ; l'air de combustion est prélevé de l'espace interstitiel. Le décret n° 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieur puisque l'appareil dispose de sa propre amenée d'air pour les-appareils étanches. - En ce qui concerne les BRANCHEMENTS, voir.

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air comburant : si de telles normes existent, elles doivent être respectées.

ATTENTION: la prise d'air dans le vide sanitaire n'est pas autorisée.

Réglage des paramètres de combustion

• Le réglage des paramètres de combustion par un professionnel est indispensable.

ATTENTION AU VENT DOMINANT! Le tirage « naturel » de votre conduit de fumée, qui a été consolidé/confirmé par le ramoneur, reste sujet aux variations climatiques, comme par exemple Fig. 15 le vent (dominant) qui ajoute ou enlève du tirage au conduit. Par conséquent, ces variations peuvent causer des alarmes de dépression de la part du logiciel du poêle (voir le chapitre dédié aux alarmes).

L'installation en Zone 3 est la typologie d'installation la plus sensible aux vents dominants et aux autres facteurs climatiques.

Fig. 19 - Vent dominant

BRANCHEMENT DE LA PRESE D'AIR EN CAS DE PRELEVEMENT DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT CONCENTRIQUE

Pour ce branchement, il faudra un tuyau flexible ou rigide :

• qui résiste à une température de 100°C,
• ayant un diamètre de 60 mm
• et une longueur maximale de 2 mètres.
• Nous conseillons un tuyau flexible en aluminium.

6.1 Avant-propos

La mise en place de l'installation thermique (générateur + alimentation en air de combustion + système d'évacuation des produits de la combustion + évènementuelle installation hydraulique/aéraulique) doit être réalisée dans le respect des lois et de la réglementation en vigueur (*), et effectuée par un technicien habilité, qui doit remettre au responsable de l'installation une déclaration de conformité de l'installation même et qui assume l'entière responsabilité de l'installation définitive et du bon fonctionnement du produit qui en résulte.

Le fabricant décline toute responsabilité en cas d'installations non conformes aux réglementations et aux lois en vigueur et d'utilisation inapproprié de l'appareil.

Il faudra notamment veiller à ce que :

• l'environnement soit adapté à l'installation de l'appareil (capacité de charge du sol, présence ou possibilité de réaliser une installation électrique/hydraulique/auriculaire ajustée si nécessaire, volume compatible avec les caractéristiques de l'appareil etc.);
• l'appareil soit branché à un système d'évacuation des fumées correctement dimensionné selon la norme EN 13384-1, résistant au feu de suie et qui respecte les distances prescrites des matériaux combustibles présents indiquées sur la plaque signalétique;
• il y ait un afflux d'air de combustion ajusté au service de l'appareil;
• les autres appareils de combustion ou dispositifs d'aspiration installés ne mettent pas en dépression la pièce où le produit est installé de plus de 4 Pa par rapport à l'extérieur (uniquement pour les installations étanches, un maximum de 15 Pa de dépression dans l'environnement est admissible).

La réglementation nationale de référence pour l'installation des appareils domestiques est la UNI 10683 (IT) - DTU NF 24.1 (FR) - DIN 18896 (DE) - NBN B 61-002 (BE) - Real Decreto 1027/2007 (ES) - Paesi Bassi (NL) Bouwbesluit - Danmark (DK) BEK n° 541 del 27/04/2020.

L'installation de l'appareil doit garantir un accès facile pour effectuer l'entretien de l'appareil lui-même, des tuyaux d'évacuation des fumées et du conduit de fumées.

Toujours garder une distance et une protection appropriées afin d'éviter que le produit n'entre en contact avec de l'eau.

Il est interdit d'installer le poêle dans des locaux comptant un risque d'incendie.

À l'exception des installations étanches, la coexistence dans le même local ou dans des locaux communicants d'appareils à combustible liquide à fonctionnement continu ou discontinu qui aspirent l'air de combustion dans le local où ils sont installés, ou d'appareils à gaz de type B destinés au chauffage des locaux, avec ou sans production d'eau chaude sanitaire, est également interdite.

Par installation étanche, on entend que le produit est certifié étanche et que son installation (canalisation de l'air de combustion et raccordement à la cheminée) est réalisée de manière hermétiquement étanche par rapport à l'environnement d'installation.

Une installation étanche ne consomme pas l'oxygène de l'environnement car elle prévoie la totalité de l'air de l'environnement extérieur (si la canalisation est réalisée correctement) et cela permet d'installer le produit à l'intérieur de toutes les habitations qui nécessitent un degré élevé d'isolation, comme les « maisons passives » ou « à haut rendement énergétique ». Grâce à cette technologie, il n'y a aucun risque d'émissions de fumée dans l'environnement et donc ni les prises d'air neuf et ni les grilles d'aération ne sont nécessaires.

Par conséquent, il n'y aura plus de flux d'air froid dans l'environnement, ce qui le rendra plus confortable et augmentera l'efficacité globale de l'installation. Le poêle étanche dans une installation étanche est compatible avec la présence d'une ventilation forcée ou de locaux pouvant se mettre en dépression par rapport à l'extérieur.

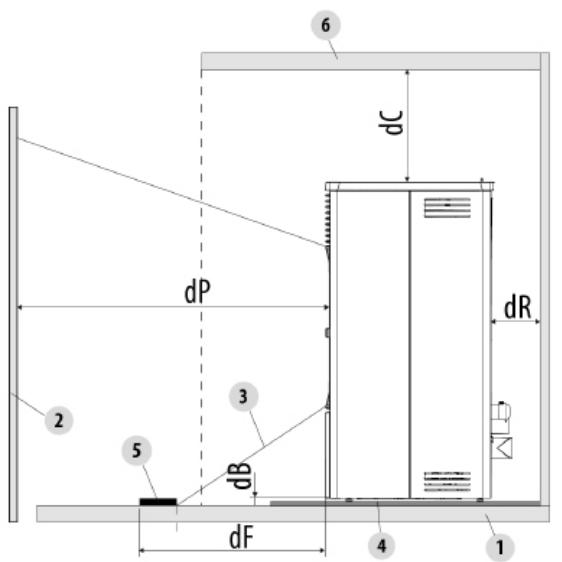

6.2 Distances minimales

Respecter les distances des objets inflammables ou sensibles à la chaleur (divans, meubles, revêtements en bois, etc.) comme spécifié dans le schéma ci-dessous.

S'il y a des objets jugés particulièrement sensibles à la chaleur tels que meubles, rideaux, canapés, par précaution, augmenter la distance.

Fig. 20 - Distances de sécurité

LÉGENDE	Fig. 20
dR (distance postérieure)	40 mm
dS (distance latérale)	300 mm
dB (distance inférieure)	15 mm
dC (distance supérieure)	750 mm
dP (irradiation frontale)	1000 mm
dF (irradiation au sol)	1000 mm
dL (irradiation latérale)	1000 mm
1	SOL
2	MATÉRIAU COMBUSTIBLE FRONTAL
3	ZONE SUJETTE À IRRADIATION
4	SURFACE DE PROTECTION DU SOL
5	SURFACE IRRADIÈTÀ À PROTÉGER
6	SURFACE COMBUSTIBLE ARRÊRE/LATÉRALE/SUPérieURE

Si le sol est constitué d'un matériel combustible, utiliser une protection en matériel incombustible (acier, verre...) qui protège également la partie frontale de la chute éventuelle des produits brûlés au cours des opérations de nettoyage.

En présence d'un sol en matériau combustible, il faut toujours monter une surface de protection du sol.

Installer le poêle également détaché de tout mur/surface incombustible, en respectant une distance de circulation d'air minimum de 40 mm (arrière) et 300 mm (latéral) pour permettre une ventilation efficace de l'appareil et une bonne répartition de la chaleur dans l'environnement.

Assurer en tous cas une distance adéquate pour faciliter l'accessibilité pendant le nettoyage et l'entretien extraordinaire. Si cela n'est pas possible, il faut du moins permettre l'espacement du produit par rapport aux murs/encombrents adjacent.

Cette opération (1^*) doit être effectuée par un technicien habilité pour débrancher les conduits d'évacuation des produits de combustion et les rétablir ultérieurement.

Pour les générateurs raccordés à l'installation hydraulique, il faut prévoir un branchement entre l'installation même et le produit de telle sorte que, lors de la phase d'entretien extraordinaire, effectuée par un technicien habilité, il soit possible de déplacer le générateur 1 à au moins 50 cm des murs adjacents sans vider l'installation (par exemple en utilisant un double robinet-vanne d'arrêt ou un tuyau flexible approprié).

(1*) La réglementation nationale de référence pour l'installation des appareils domestiques est la UNI 10683 (IT) - DTU NF 24.1 (FR) - DIN 18896 (DE) - NBN B 61-002 (BE) - Real Decreto 1027/2007 (ES) - Paesi Bassi (NL) - Bouwbesluit - Danmark (DK) - BEK n° 541 del 27/04/2020.

6.3 Dimensions générales

Fig. 21 - Dimensions générales : Spirit 3

LEGENDE	Fig. 21
1	60 cm
2	95,5 cm
3	27,5 cm
4	12,5 cm
5	5,9 cm
6	30,6 cm
7	17 cm
8	31,5 cm
9	6,6 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm *
13	Prise d'air comburant d.6 cm
14	31 cm

• Attention: la sortie de fumée supérieure n'est pas permise selon le DTA en vigueur en France sur ce poêle à granulés. Pour installation en France, prévoir sortie latérale ou postérieure.

Fig. 22 - Dimensions générales: Grâce

LEGENDE	Fig. 22
1	69 cm
2	95,2 cm
3	27,3 cm
4	13,3 cm
5	14 cm
6	29,7 cm
7	17,3 cm
8	76 cm
9	14,1 cm
10	76 cm
11	13,3 cm
12	Tuyau d'évacuation d.8 cm *
13	Prise d'air comburant d.6 cm
14	31 cm

• Attention: la sortie de fumée supérieure n'est pas permise selon le DTA en vigueur en France sur ce poêle à granulés. Pour installation en France, prévoir sortie latérale ou postérieure.

Fig. 23 - Dimensions générales: Atrium

LEGENDE	Fig. 23
1	64,5 cm
2	94 cm
3	27,7 cm
4	13,7 cm
5	8,8 cm
6	29,8 cm
7	19,7 cm
8	31,5 cm

LEGENDE Fig.23

9	8,8 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm *
13	Prise d'air comburant d.6 cm
14	31 cm

• Attention: la sortie de fumée supérieure n'est pas permise selon le DTA en vigueur en France sur ce poêle à granulés. Pour installation en France, prévoir sortie latérale ou postérieure.

Fig. 24 - Dimensions générales: Roxy

LEGENDE	Fig. 24
1	72,7 cm
2	94,5 cm
3	27,4 cm
4	13,5 cm
5	17,1 cm
6	29,8 cm
7	19,7 cm
8	76 cm
9	17,3 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm *
13	Prise d'air comburant d.6 cm
14	31 cm

• Attention: la sortie de fumée supérieure n'est pas permise selon le DTA en vigueur en France sur ce poêle à granulés. Pour installation en France, prévoir sortie latérale ou postérieure.

Fig. 25 - Dimensions générales: Tableau

LEGENDE Fig.25

1	71 cm
2	95,5 cm
3	27,5 cm
4	12,5 cm
5	14,5 cm
6	30 cm
7	18,7 cm
8	76 cm
9	16,5 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm *
13	Prise d'air comburant d.6 cm
14	31 cm

• Attention: la sortie de fumée supérieure n'est pas permise selon le DTA en vigueur en France sur ce poêle à granulés. Pour installation en France, prévoir sortie latérale ou postérieure.

Fig. 26 - Dimensions générales: SOLO 5 - MADISON 5

LEGENDE	Fig. 26
1	60 cm
2	95,5 cm
3	27,5 cm
4	12,5 cm
5	6 cm
6	30 cm
7	17,5 cm
8	31,5 cm
9	6,5 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm *
13	Prise d'air comburant d.6 cm
14	31 cm

• Attention: la sortie de fumée supérieure n'est pas permise selon le DTA en vigueur en France sur ce poêle à granulés. Pour installation en France, prévoir sortie latérale ou postérieure.

Retrait de la porte

Pour certaines interventions (par exemple : montage des flancs et nettoyage), il faut retirer la porte du foyer.

Pour retirer la porte, procédez de la manière suivante:

Ouvrir la porte. - À l'aide d'un tournevis, tourner le levier dans le sens de la flèche (voir Fig. 27). - Lever la porte de façon à ce que les goujons de la porte sortent de l'étrier sur la structure (voir Fig. 28). - Poser la porte dans un lieu sûr jusqu'à la prochaine utilisation.

Fig. 27 - Retrait des vis

Fig. 28 - Retrait de la porte

Montage de la porte

Pour le montage de la porte, il faut centrer les goujons fixés dans la porte sur le trou de l'étrier situé dans la structure. Lorsque la porte a été remontée, soulever le levier à l'aide d'un tournevis de façon à ce que la porte soit bloquée.

Métal

• Retirer la porte (voir le chapitre dédié).
• Poser les panneaux colorés sur une surface (Fig. 29). Fixer les 4 panneaux l'un à l'autre à l'aide des vis fournies (voir Fig. 30 et Fig. 31).

Fig. 29 - Panneaux sur une surface

Fig. 30 - Fixation des panneaux 1

Fig. 31 - Fixation des panneaux 2

• Une fois le cadre composé (voir Fig. 32), il faut le fixer au poêle à l'aide des dents spécifiques (voir Fig. 33).
• Bloquer le cadre avec 2 vis (voir Fig. 34). Pour le démontage, procéder dans l'ordre inverse.

Fig. 32 - Encadrement fini

Fig. 33 - Fixation de l'encadrement au poêle

Fig. 34 - Fixation des vis

Fixer les étriers inférieurs (cf. Fig. 35) et supérieurs (voir Fig. 36) de support de la pierre.

Fig. 35 - Fixation de l'étrier inférieur

Fig. 36 - Fixation de l'étrier supérieur

• Visser les vis à la pierre (voir Fig. 37), la tête de la vis doit dépasser d'environ 1,5 mm (voir Fig. 38).

Fig. 37 - Visser les vis

Fig. 38 - La vis doit dépasser

• Prendre les pierres et encastrer la tête de la vis dans le trou spécifique des étriers (voir Fig. 39 et Fig. 40).
• Procéder ainsi pour toutes les pierres (voir Fig. 41). Pour le démontage, procéder dans le sens inverse.

Fig. 39 - Accrocher la pierre

Fig. 40 - Détail de l'accrochage

Fig. 41 - Accrocher toutes les pierres

Fixer les étriers inférieurs (cf. Fig. 42) et supérieurs (voir Fig. 43) du support du verre.

Fig. 42 - Fixation de l'étrier inférieur

Fig. 43 - Fixation de l'étrier supérieur

• Visser les vis sur le verre (voir Fig. 44), la tête de la vis doit dépasser d'environ 1,5 mm (voir Fig. 45).

Fig. 44 - Visser les vis

Fig. 45 - La vis doit dépasser

• Prendre les verres et encastrer la tête de la vis dans le trou spécifique des étriers (voir Fig. 46 et Fig. 47).
• Procéder ainsi pour tous les verres (voir Fig. 48). Pour le démontage, procéder dans le sens inverse.

Fig. 46 - Accrocher le verre

Fig. 47 - Détail de l'accrochage

Fig. 48 - Accrocher toutes les verres

6.6 Demontage de l'encadrement SPIRIT3 - madison - SOLO 5 - TABLE

• Retirer la porte (voir le chapitre dédié).
• Dévisser les 2 vis qui fixent l'encadrement à la structure (cf. Fig. 49).
• Décrocher l'encadrement (cf. Fig. 50). Pour le montage, procédez dans le sens inverse.

Fig. 49 - Retirer les vis.

Fig. 50 - Décrocher l'encadrement.

6.7 Demontage panneaux ATRIUM - ROXY

• Retirer la porte (voir le chapitre dédié).
• Retirer les 2 vis des caches avant situés en dessous et au-dessus de la porte (voir Fig. 51 et Fig. 52) puis enlevez-les (voir Fig. 53).

Fig. 51 - Retrait des vis 1

Fig. 52 - Retrait des caches

Fig. 53 - Retrait du panneau

• Dévisser les 3 vis qui fixent l'encadrement à la structure (voir Fig. 54).
• Dévisser les 3 vis derrière le poèle (voir Fig. 55) etsteroler le panneau (voir Fig. 56). Pour le montage, procéder dans le sens inverse.

Fig. 54 - Retrait des vis 3

Fig. 55 - Retrait des vis 3

Fig. 56 - Retrait du panneau

6.8 Évacuation supérieure GRACE*

Pour l'installation du poêle Grace 3 avec l'évacuation des fumées supérieure, procéder comme suit:

• À l'aide d'une pince, rompre la grille à proximité de l'évacuation (voir Fig. 57). Sous la grille, il y a des prédecoupes qui facilitent le retrait.
• Une fois le passage ouvert, introduire le tuyau d 80 mm de l'évacuation des fumées (voir Fig. 58).

Fig. 57 - Netter la grille

Fig. 58 - Introduire le tuyau

• Attention: la sortie de fumée supérieure n'est pas permise selon le DTA en vigueur en France sur ce poêle à granulés. Pour installation en France, prévoir sortie latérale ou postérieure.

6.9 Montage du piedestal GRACE3 (OPTION) et du ROXY STAND

Pour le montage du piédestal, procéder comme suit:

• Allonger le poèle au sol sur le dos.
• Faire coïncider les trous du piédestal avec ceux sur la base du poêle (voir Fig. 59).
• Avec les 2 vis hexagonales et les boulons associés (voir Fig. 60) bloquer le piédestal à la base (voir Fig. 61).

Fig. 59 - Mettre le piédestal en place

Fig. 60 - Vis hexagonale et boulon

Fig. 61 - Bloquer les vis

• Mettre le poèle ABOUT et avec 2 vis, bloquer le piédestal au panneau arrêté (voir Fig. 62).

Fig. 62 - Fixer les vis

6.10 Installation MURALE GRACE ³ (optional)

La poèle peut être accrochée à un mur portant (jamais sur du placoplatre, du bois, etc...). Rappelons que le mur doit être porteuse et de maçonnerie (NON placoplatre, bois, etc...) conçu pour supporter le poids de l'ensemble du poèle.

Fig. 63 - Installation murale

LEGENDE	Fig. 63
1	Poèle
2	Distance latérale minimum = 300 mm
3	Distance frontale minimum = 1000 mm
5	Distance du support = 40 mm

• Il est obligatoire d'inclure le poêle éloigné des murs et/ou meubles, avec un écart minimum de 300 mm aux côtés, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution de la chaleur dans l'ambiance (voir Fig. 63).

Si vous voulez installer le poêle avec un mur porteur en matériel non inflammable, vous devez fixer le support au mur (optional cod.5019009).

Consulter une personne compétente qui va préparer les trous pour la combustion et l'air de combustion.

Example d'installation du poéle à 8 CM du SOL:

• Percer les trous dans le mur pour l'évacuation des fumées (réf. 1) et de l'air de combustion (réf. 2) tel qu'indiqué dans Fig. 64. Fixer le support au mur (réf. 3) avec des goujons métalliques (réf. 4) adaptés pour supporter le poids du poêle. Fixer l'étai de blocage (réf. 5) à l'arrière du poêle. Utiliser les vis déjà présentes à l'arrière (voir Fig. 65).
• Lever le poèle et l'accrocher au support (voir Fig. 66). À ce stade, raccorder également les tubes de combustion des fumées et de l'air. Tout fixer avec la vis (réf. 6). Pour le démontage, procéder dans l'ordre inverse.

Fig. 64-Step 1

Fig. 65-Step 2

Fig. 66 - Étape 3

1	Trou d.120 mm pour l'évacuation des fumées
2	Trou d.80 mm pour l'entrée d'air de combustion
3	Support mural
4	Goujons métalliques
5	Étrier de blocage
6	Vis

6.11 Branchement électrique

Important: l'appareil doit être installé par un technicien spécialisé!

• Le branchement électrique s'effectue au moyen d'un câble avec fiche sur une prise électrique capable de supporter la charge et la tension de chaque modèle comme indiqué dans le tableau des données techniques (voir). La fiche doit être facilement accessible quand l'appareil est installé. S'assurer que le réseau électrique dispose d'une mise à terre suffisante : si celle-ci est inexistante ou insuffisante, procéder à sa

réalisation selon les normes en vigueur.

• Brancher le câble d'alimentation avant sur le dos du poêle (voir Fig. 67 et Fig. 68), puis à une prise murale.

Fig. 67 - Prise électrique avec interrupteur général

Fig. 68 - Fiche électrique connectée

• Ne pas utiliser de rallonges.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un technicien/agréé.
• Débrancher le poêle pendant les périodes d'inutilisation.
• Un raccordement électrique à une ASI ou à un ACCUMULATEUR/STABILISATEUR doit garantir une tension d'au moins 210 V sans fluctuations de tension. Étant donné la variété d'ASI sur le marché en termes de taille et de qualité de construction, nous ne pouvons pas fournir de garantie de fonctionnement une fois que le poêle a été connecté à ces appareils.

6.12 Raccordement du thermostat externe

Fig. 69 - Affichage graphique

Le poêle a déjà un thermostat interne. Si vous le désirez, le poêle peut être relié à un thermostat ambient externe. Cette opération doit être effectuée par un technicien agréé.

Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poêle. Activer le thermostat externe (configuration d'usine OFF) de la manière suivante :

Appuyer sur la touche « menu » Défilé avec les flèches jusqu'à « Selection » - Sélectionner en appuyant sur « menu » Défilé à nouveau avec les flèches jusqu'à « Therm. Deporte » - Sélectionner en appuyant sur « menu » Appuyer sur les touches - / + Pour activer le thermostat externe, selectionner « 0n » Appuyer sur la touche « menu » pour confirmer.

6.13 Raccordement du thermostat externe

Fig. 70 - Affichage à 3 touches

Le poêle a déjà un thermostat interne. Si vous le désirez, le poêle peut être relié à un thermostat ambiant externe. Cette opération doit être effectuée par un technicien agréé. Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poêle. Activer le thermostat externe (configuration d'usine OFF) de la manière suivante : Appuyer sur la touche menu pendant quelques secondes (1). Appuyer plusieurs fois sur la touche P2 jusqu'à l'apparition de M8 - Étalonnages technicien "M8-Set technique".

• Sélectionner en appuyant sur la touche P3.
• Configurer le mot de passe avec les touches P1 ou P2 (laisser les touches enfoncées pour accélérer la configuration).
• Confirmer en appuyant sur la touche P3.
• Appuyer sur les touches P1 ou P2 jusqu'à l'affichage de M8 - 2 Set général "M8-2 SET GENERAL".
• Confirmer avec P3.
• Parcourir avec la touche P3 jusqu'à : Pr46 Contrôle habilitée "Pr46 contrôle Habilité". Appuyer sur les touches P1 ou P2 pour modifier l'état.
• Confirmer avec la touche P3.
• Parcourir avec la touche P1 ou P2 jusqu'à MB - Sortie "Mb-EScAPE".
• Confirmer avec la touche P3.
• Appuyer sur la touche P1 (set température) et configurer la valeur t-e "t-E". À présent, le thermostat externe est activé.

6.14 Étalonnage du poêle et MESURE de la dépression

Cet appareil est équipé d'un point de détection, placé dans le réservoir, qui permet de mesurer la dépression en chambre de combustion et de vérifier le fonctionnement.

Pour effectuer cette opération, procéder comme suit :

• Le point de détection de la dépression se trouve derrière le réservoir de pellets.
• Brancher un pressostat numérique à l'aide d'un petit tuyau pour détecter la dépression (voir).
• Charger la vis sans fin en utilisant la fonction appropriée.
• Allumer le poêle et activer "Flamme" à puissance 1 (l'allumage de cet appareil peut prendre 8 à 10 minutes pour garantir un tirage minimal).
• Comparer les valeurs avec celles indiquées dans le tableau.
• Changer la puissance toutes les 10 minutes et attendre la stabilisation.
• Rentre dans le menu utilisateur et modifie les paramètres si nécessaire.

Fig. 71 - Raccordement du pressostat numérique

DONNÉES	P1	P2	P3	P4	P5
Dépression - température du poège 5,2 kW	20 Pa - 160°C	22 Pa - 170°C	24 Pa - 190°C	29 Pa - 195°C	33 Pa - 210°C
Dépression - température du poège 7 kW	25/26 Pa - 190°C	29/30 Pa - 200°C	34/35 Pa - 220°C	40/41 Pa - 240°C	47/48 Pa - 250°

Remarque : pour obtenir une combustion optimale, les valeurs de dépression doivent être comprises entre ± 5 Pa et les valeurs de température entre ± 10°C.

Pour une longue durée de vie du poêle, le nettoyer régulièrement comme indiqué dans les paragraphes reportés ci-dessous.

• Les conduits d’évacuation des fumées (conduit de cheminée + conduit de fumée + cheminée) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d’assurance.
• En cas d'absence de normes locales et de directives de votre compagnie d'assurance, il est nécessaire d'effectuer le nettoyage du conduit de cheminée, du conduit de fumée et de la cheminée au moins une fois par an. Au moins une fois par an, il est nécessaire de faire nettoyer la chambre de combustion, de vérifier les joints, de nettoyer les

moteurs et les ventilateurs et de contrôler la carte électrique.

Toutes ces opérations doivent être programmées à temps avec le service Technique d'assistance agréée.

• Après une longue période de non-utilisation, avant d'allumer le poèle, contrôlez que le système d'évacuation des fumées ne soit pas obstrué.
• Si le poèle est utilisé de manière continue et intense, toute l'installation (y compris la cheminée) doit être nettoyée et contrôlée à une fréquence plus importante. Pour un éventuel remplacement des parties endommagées, demander une pièce détachée d'origine à votre Revendeur Agréé.

7.2 Nettoyage du collecteur des fumées

Tous les 2/3 mois, nettoyer le système d'évacuation.

Fig. 72 - Nettoyage du conduit de fumée

Enlever le "T" tampon du raccord (voir Fig. 72). - Aspirer la cendre accumulée à l'intérieur. - Après le nettoyage, répéter l'opération en sens inverse et vérifier l'intégrité et l'efficacité du joint : si nécessaire, le faire remplacer.

Il est important de refermer le bouchon, autrement les fumées nocives se répandent dans la salle.

7.3 Nettoyage des passages des fumées

Chaque année, nettoyer les passages des fumées.

Fig. 73 - Retirer le bouchon d'inspection

Fig. 74 - Aspirer les cendres

• Ouvrir la porte et le revêtement avant (cf. les chapitres dédiés).
• Dévisser les vis et enlever le bouchon d'inspection (cf. Fig. 73).
• Aspirer les cendres accumulées à l'intérieur (cf. Fig. 74).

Fig. 75 - Retirer la vis 1

Fig. 76 - Retirer la vis 2

Fig. 77 - Nettoyer avec un goupillon

• Pour nettoyer le passage des fumées à l'intérieur de la chambre de combustion, dévisser les 2 vis (cf. Fig. 75 et Fig. 76) et déplacer la paroi droite pour pouvoir accéder avec un goupillon (cf. Fig. 77). Nettoyer et aspirer les cendres accumulées à l'intérieur.
• Après le nettoyage, répétrer l'opération inverse en vérifiant l'intégrité et l'efficacité du joint d'étanchéité : le remplaçer par des pièces de rechange d'origine si nécessaire.

7.4 Nettoyage du ventilateur environnement

Chaque année, nettoyer le ventilateur ambient en enlevant la cendre ou la poussière qui pourrait causer un déséquilibre des pales et un bruit accru.

Modeles (SPIRIT3 - ATRIUM - madison - SOLO 5)

• Ouvrir la porte et le revêtement avant (voir les chapitres dédiés).
• Aspirer les cendres et la poussière qui se sont accumulées dans le ventilateur (cf. Fig. 78).

Fig. 78 - Nettoyage du ventilateur ambient

Modeles (GRACE3 - ROXY - TABLA)

• Oter la porte et le revêtement avant (cf. les chapitres dédiés).
• Le ventilateur d'ambiance est fixé au panneau arrière du poêle ; pour l'enlever, dévisser les 4 vis derrière le poêle (cf. Fig. 79).
• Retirer le ventilateur et aspirer les cendres et la poussière qui se sont accumulées dans le ventilateur (cf. Fig. 80).

Fig. 79 - Retirer les vis

Fig. 80 - Nettoyage du ventilateur d'ambiance

7.5 Nettoyage ANNUEL du conduit des fumées

Chaque année, enlever la suie à l'aide de brosses.

Le nettoyage doit être effectué par un technicien compétent qui s'occupera du nettoyage du conduit de cheminée, du conduit de fumées et de la cheminée, il vérifiera leur bon fonctionnement et délivrera une déclaration écrite attestant la sécurité de l'installation. Cette opération doit être effectuée au moins une fois par an.

7.6 Remplacement des JOINTS

Si les joints de la porte à feu, du réservoir ou de la chambre des fumées se détériorent, il est nécessaire de les faire remplacer par un technicien agréé afin de garantir le bon fonctionnement du poêle.

Utiliser uniquement des pièces de rechange d'origine.

8.1 Solution des problemes

Avant tout essai et/ou intervention du technicien agréé, il devra vérifier que les paramètres de la carte électronique correspondent à son tableau de référence.

En cas de doute sur l'utilisation de poèle, TOUJOURS appeler le personnel technique agréé afin d'éviter des dommages irréparables!

PROBLEME	CAUSE	SOLUTION	INTERVENTION
Le panneau de contrôle ne s'allume pas	Le poèle n'est pas alimenté	Vérifier que la fiche soit raccordée.
	Fusibles de protection dans la prise électrique ont sauté	Remplacer les fusibles protection prise électrique (3,15A-250V).
	Panneau de commande défectueux	Remplacer la console du panneau de commande.
	Câble plat défectueux	Remplacer le cable plat.
	Carte électronique défailleante	Remplacer la carte.
Les pellets n'arrivent pas dans la chambre de combustion	Réserveoir vide	Remplir le réservoir.
	Porte du feu ouverte ou portillon du pellet ouvert	Fermer la porte du feu et le portillon du pellet et contrôler qu'il n'y ait pas de grains de pellet en correspondence avec le joint.
	Poèle bouché	Nettoyer la chambre des fumées
	Vis sans fin bloquée par un objet étran-ger (par exemple des clous)	Nettoyer la vis sans fin.
	Motoréducteur vis sans fin cassé	Remplacer le motoréducteur.
	Vérifier qu'aucune "ALARM ACTIVE"	Faire contrôler le poèle par un technicien agrée.
Le feu s'éteint et le poèle s'arrête	Réserve vide	Remplir le réservoir.
	Vis sans fin bloquée par un objet étranger (par ex. des clous)	Nettoyer la vis sans fin.
	Pellets de mauvaise qualité	Essayer avec d'autres types de pellets.
	Paramètre configuré dans la carte à la phase 1 est trop bas	Régler la charge des pellets.
	Vérifier qu'aucune "ALARM ACTIVE" n'apparaisse à l'écran.	Faire contrôler le poèle par un technicien/agree.
	La porte n'est pas parfaitement fermée ou les joints sont usés	Vérifiez le joint de la porte et remplacez les joints.
	Phase d'allage non conclude	Vider le brasier et répéter l'allage.
	Évacuation obstruée	La cheminée d'évacuation est partiellement ou totalement bou-chée. Contacter un fumiste expert pour effectuer une vérification de l'évacuation du poèle jusqu'àau terminal de cheminée. Nettoyer immédiatement.
Flamme faible ou orange, les pellets ne brûlent pas correctement et la vitre se noircit	Air de combustion insuffisant	Contrôler les points suivants: obstructions eventuelles de l'entrée d'air comburant à l'arrière ou sous le poèle; grille du braso obstruée et/ou logement braso obstrué par un excès de cendre. Faire nettoyer par un technicien/agree les pales et l'intérieur de l'aspirateur. (voir VARIATION RPM FUMEES Manuel de l'Utilisateur)
	Évacuation obstruée	La cheminée d'évacuation est partiellement ou totalement obstruée. Appeler un ramoneur qualifié qui effectuera un contrôle depuis l'évacuation du poèle jusqu'àau terminal de cheminée. Nettoyer immédiatement.
	Poèle bouché	Nettoyer l'intérieur du poèle
	Aspirateur des fumées cassé	Les pellets peuvent brûler grâce à la dépression du conduit de fumées sans l'aide de l'aspirateur. Faire immédiatement replacer l'aspirateur des fumées. Le fonctionnement du poèle sans l'aspirateur des fumées peut être nocif pour la santé.
Le ventilateur échangeur continue à tournier même si le poèle est froid	Sonde de tempora-ture des fumées défectueuse	Faire replacer la sonde des fumées.
	Carte électronique défectueuse	Faire replacer la carte électronique.
Cendres autour du poèle	Joints de la portedéfectueux ouabimés	Faire replacer les joints.
	Tuyaux du conduitde cheminée nonhermétiques	Consulter un ramoneur qualifié qui effectuera immédiatementles raccordements avec du silicone haute température et/ou lereplacement des tuyaux par des tuyaux répondant aux normesen vigueur. La canalisation des fumées non hermetique peut nuireà la santé.
Le poèle à puissancemaximale mais il nechauffe pas	Température am-biante atteinte	Le poèle marche au minimum Élever la température ambiente soupaitée
Le poèle marche àplain régime. L'écranaffiche "Surchauffe Fumees"	Température limite des fumées atteinte	Le poèle marche au ralenti, pas de problème.
Le conduit de fuméeedu poèle condense	Température desfumées trop BASSE	Vérifier que le conduit de fumée ne soit pas obstrué
		Augmenter la puissance minimale de l'appareil (descente degranulés et vitesse ventilateurs)
		Installer un collecteur de condensation
Le poèle marche àplain régime. L'écranaffiche "SERVICE"	Avis de maintenancepériodique (nebloque pas)	Lorsque cette mention clignotante apparait à l'allumage, celasignifie que les heures de fonctionnement préétablies avant lamaintenance sont écoulées. Appeler le centre d'assistance.

9.1 Information pour les reparations

Voici quelques indications pour permettre au technicien agréé d'accéder aux parties mécaniques du poêle.

• Pour le remplacement des fusibles dans la prise électrique qui se trouve à l'arrière du poêle, retirer le couvercle en plastique à l'aide d'un tournevis plat (voir Fig. 81) et retirer les fusibles à replacer.

Fig. 81 - Hublot avec les fusibles à enlever

Procedez comme suit:

Retirer les cottes (voir les chapitres dédiés). - Après ces opérations, vous pouvez accéder à ces composants: motoreducteur, bougie d'allumage, ventilateur d'ambiance, aspirateur des fumées, sonde d'ambiance, sonde des fumées, thermostat, carte électronique, pressostat. - Pour la substitution et/ou nettoyage de la vis sans fin il faut dévisser les trois vises du motoriducteur et le défiler, dévisser les deux vises au-dessous du motoreducteur de la vis sans fin, enlever la grille de protection des mains à l'intérieur du serbatotio, et enfin dévisser les boulons à l'intérieur de la vis sans fin. (voir Fig. 82 Fig. 83)

Fig. 82 - Retirer les vis

Fig. 83 - Retrait des vis

10 CHARACTERISTIQUES

DESCRIPTION	GRACE3	ROXY	TABLA
LARGEUR	69 cm	72,7 cm	71 cm
PROFONDEUR	27,5 cm	27,4 cm	27,5 cm
HAUTEUR	98,7 cm	94,5 cm	95,5 cm
POIDS	63,5 - 80 kg	63 kg	60 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 7,82 kW	2,8 - 7,82 kW	2,8 - 7,82 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,7 - 7 kW	2,7 - 7 kW	2,7 - 7 kW
EFFICIENCE (Min/Max)	93 - 89,5 %	93 - 89,5 %	93 - 89,5 %
TEMPÉRATURE FUMÉES (Min/Max)	87 - 182 °C	87 - 182 °C	87 - 182 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	3 - 4,9 g/s	3 - 4,9 g/s	3 - 4,9 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,0146 - 0,0103 %	0,0146 - 0,0103 %	0,0146 - 0,0103 %
EMISSIONS OGC (13% O2) (Min/Max)	7 - 4 mg/Nm3	7 - 4 mg/Nm3	7 - 4 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	116 mg/Nm3	116 mg/Nm3	116 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	183 - 129 mg/Nm3	183 - 129 mg/Nm3	183 - 129 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	14 mg/Nm3	14 mg/Nm3	14 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	11 Pa	11 Pa	11 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NON	NON	NON
DIAMÊTRÉ ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	65 - 168 m3	65 - 168 m3	65 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,61 - 1,7 kg/h	0,61 - 1,7 kg/h	0,61 - 1,7 kg/h
CAPACITÉ RÉSERVOIR	12 kg	12 kg	12 kg
AUTONOMIE (Min/Max)	19,7 - 7,1 h	19,7 - 7,1 h	19,7 - 7,1 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHÉ	OUI	OUI	OUI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côte/en dessous)	40 / 300 / 0 mm	40 / 300 / 0 mm	40 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm
DESCRIPTION	SPIRIT3 - 5kW	ATRIUM 5 AT	SOLO5 - MADISON5
LARGEUR	60 cm	64,5 cm	60 cm
PROFONDEUR	27,5 cm	27,7 cm	27,5 cm
HAUTEUR	95,8 cm	94 cm	95,5 cm
POIDS	55 kg	59 kg	55 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,9 - 5,8 kW	2,9 - 5,8 kW	2,9 - 5,8 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 5,2 kW	2,5 - 5,2 kW	2,5 - 5,2 kW
EFFICIENCE (Min/Max)	91,5 - 89,5 %	91,5 - 89,5 %	91,5 - 89,5 %
TEMPÉRATURE FUMÉES (Min/Max)	105 - 166 °C	105 - 166 °C	105 - 166 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,7 - 4,1 g/s	2,7 - 4,1 g/s	2,7 - 4,1 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,0188 - 0,0113 %	0,0188 - 0,0113 %	0,0188 - 0,0113 %
EMISSIONS OGC (13% O2) (Min/Max)	7 - 4 mg/Nm3	7 - 4 mg/Nm3	7 - 4 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	123 mg/Nm3	123 mg/Nm3	123 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	235 - 141 mg/Nm3	235 - 141 mg/Nm3	235 - 141 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	17 mg/Nm3	17 mg/Nm3	17 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NON	NON	NON
DIAMÉTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	60 - 125 m3	60 - 125 m3	60 - 125 m3
CONSOMMATION HORAIRE (Min/Max)	0,62 - 1,24 kg/h	0,62 - 1,24 kg/h	0,62 - 1,24 kg/h
CAPACITÉ RÉSERVOIR	12 kg	12 kg	12 kg
AUTONOMIE (Min/Max)	19,4 - 9,7 h	19,4 - 9,7 h	19,4 - 9,7 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHÉ	OUI	OUI	OUI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous)	40 / 300 / 0 mm	40 / 300 / 0 mm	40 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm

890221936

Rev.01-2023

CADEL srl
