MODE D'EMPLOI HUBLOT - FLOS - MAGRITTE FREEPOINT

Le réglage de la combustion est une opération normale, à faire lors de la pose d'un poèle à granulé. Elle permet d'optimiser les prestations du poèle en fonction des caractéristiques de l'installation. Pour les zones 2 et 3 elle est obligatoire.

Merci de dire avec attention pour les détails requis au niveau de l'installation (voir le chapitre dédié).

	UTILISATEUR
	TECHNICIEN AGRÉÉ (faisant allusion au Fabricant du poèle ou le Technicien Autorisé du Service d'Assistance Technique EXCLUSIVEMENT)
	FUMISTE SPÉCIALISÉ
	ATTENTION: LIRE ATTENTIVÉMENT LA NOTE
	ATTENTION: POSSIBILITÉ DE DANGER OU DE DOMMAGE IRRéVERSIBLE
	VALABLE SELON LES NORMES EUROPÉENNES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout
	VALABLE SELON LES NORMES FRANÇAISES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout

• Les icones à côté de chaque paragraphe indiquent à qui s'adresse chaque sujet (Utilisateur final et/ou Technicien/agréé et/ou fumiste spécialisé).
• Les symboles ATTENTION indiquent une note importante.

2 EMBALLAGE, MANUTENTION ET POSITIONNEMENT

2.1 EMBALLAGE

L'emballage se compose d'une boite en carton recyclable selon les normes RESY, d'inserts recyclables en EPS (polystyrene expansé) et d'une palette en bois.
- Tous les matériaux d'emballage peuvent etre réutilisés pour un usage similaire ou eventuellement eliminés en tant que déchets solides urbains, dans le respect des normes en vigueur.
- Une fois l'emballage retire, vérifier que le produit soit intact.

2.2 ENLÉVEMENT DU POÉLE DE LA PALETTE ET MANIPULATION DU POÉLE

Proceder comme suit:

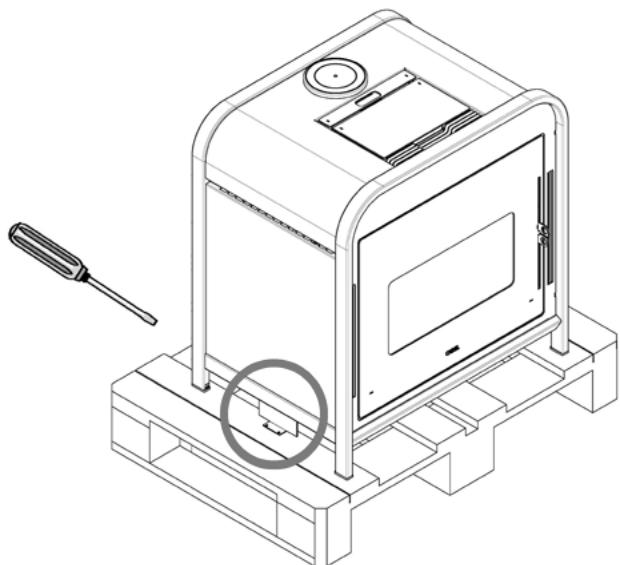

Fig. 1 - Retrait des vis + étriers

• Retirer les vis des 2 étriers qui bloquent le poèle (voir Fig. 1).
• Proceder ensuite à l'enlèvement du poèle de la palette en faisant attention à ne pas endomager le poèle, les components externes et/ou les pieds.
• Que le poèle soit emballe ou déballé, il est nécessaire d'observer les instructions suivantes pour la manipulation et le déplacement du poèle à partir de l'achat jusqu'à son'utilisation et pour tout déplacement futuror:
  Manipulier le poèle avec des moyens adaptés en faisant attention aux normes en vigueur en matière de sécurité;
• Ne pas returner et/oumettrelepoelserlecote.Lemaintenirenpositionverticaloouelonlesdispositionsdu constructeur;
• Si le poèle possède des parties en faïence, en pierre, en verre ou en matériaux délicats, manipuler l'ensemble avec extrème précaution.
• Les sorties de fumées et les entrées d'air comburant des poêles ne doivent pas être utilisées comme support pour les soulever; elles ne sont pas développées pour supporter le poids du poèle et des dégâts fonctionnels en seraient la conséquence.

Que le poèle soit emballé ou déballé, il est nécessaire d'observer les instructions suivantes pour la manutention et le déplacement du poèle à partir de l'achat jusqu'à son utilisation et pour tout déplacement futuro :

• Manutentionner le poèle avec des moyens adaptés en respectant les normes en viqueur en matière de sécurité ;
• Ne pas returner et/oumettrelepoelserlecote.Lemaintenir en position verticaleou selon les dispositions du constructeur;
• Si le poèle possède des parties en faïence, en pierre, en verre ou en matériaux délicats, manutentionner l'ensemble avec extréme précaution.

3 CONDUIT DES FUMÉES

3.1 AMÉNAGEMENTS POUR LE SYSTEME D'EVACUATION DES FUMÉES

Le système d'évacuation des produits de la combustion est un élément particulièrement important pour le bon fonctionnement de l'appareil et doit être correctement dimensionné selon la norme EN 13384-1.

Sa réalisation/adaptation/verification doit toujours être effectuee par un operateur habilite par la loi et doit respecter la reglementation en viqueur dans le pays ou l'appareil est instalé.

Le Fabricant decline toute responsabilité en cas de dysfonctionnements imputables à un système d'évacuation des fumées mal dimensionné et non conforme.

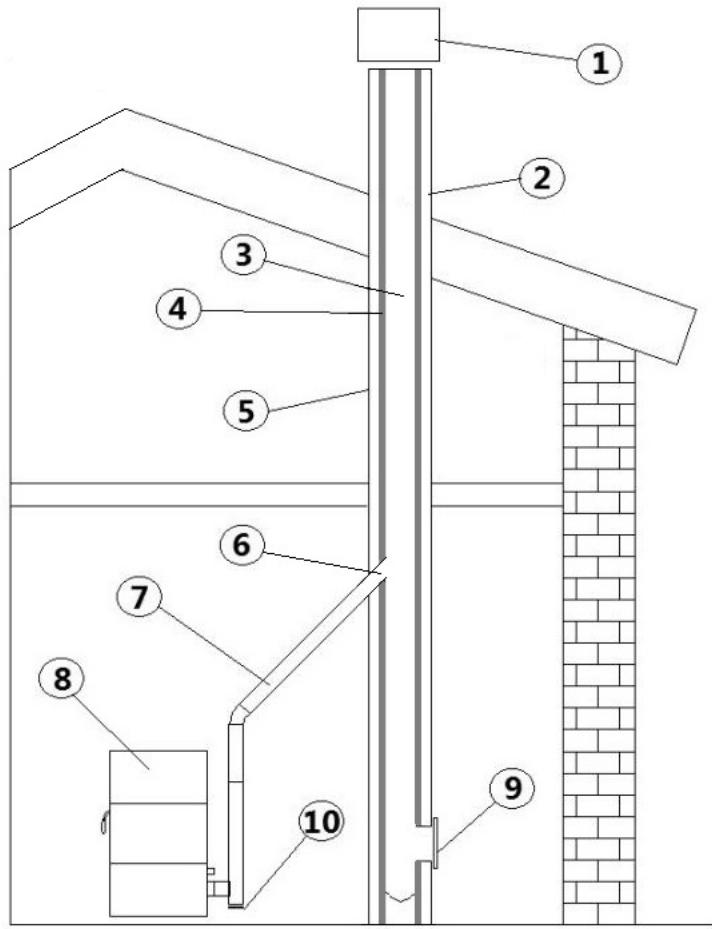

Fig. 2 - Composants de la cheminée

LEGENDE Fig.2

1	TERMINAL DE CHEMINÉE
2	VOIE D'ÉJECTION
3	CONDUIT DE FUMÉE
4	ISOLATION THERMIQUE
5	PAROI EXTÉRIÈURE
6	RACCORD DE LA CHEMINÉE
7	RACCORD DE FUMÉE
8	GÉNÉRATEUR DE CHALEUR
9	TRAPPE D'INSPECTION
10	RACCORD EN T AVEC BOUCHON D'INSPECTION

Remarquer la différence fondamentale entre (7) raccord de fumées et (3) conduit de fumées.

Le raccord des fumées (7) porte l'évacuation des produits de combustion de la sortie du poèle au conduit de fumées (3).

Adresse à nos clients français : en cas d'installation sur le territoire français en ZONE 2 et ZONE 3, le raccord des fumées n'est pasprésent puisque le conduit concentrique remplace la fonction du raccord des fumées.

3.3 CANAUX DE FUMEE (RACCORD DES FUMÉES)

Le canal de fumée est le tuyau qui relié l'appareil au conduit de fumées.

Ce raccord des fumées doit notamment respecter les prescriptions suivantes :

• être conforme à la norme de produit EN 1856-2;
  sa section doit etre de diametre constant et au moins identique a celui de la sortie de l'appareil depuis la sortie du foyer jusqu'au raccord dans le conduit de fumées;
• la longueur de la section horizontale doit etre la plus petite possible et sa projection en plan ne doit pas dépasser 4 mètres;

les sections horizontales doivent avoir une pente minimale de 3 % vers le haut;
les changements de direction doivent avoir un angle ne dépassant pas 90^ et être facilement inspectables;
- le nombre de changements de direction y compris celui pour l'entrée dans le conduit de fumées, et l'exclusion du T en cas de sortie latérale ou arrêté, ne doit pas dépasser 3;
- il doit être isolé s'il passée à l'extérieur du local d'installation;
- il ne doit pas traverser des pieces dans lesquelles l'installation d'appareils à combustion est interdite;
- il est interdir d'employer des tuyaux métalliques flexibles, en fibrociment ou en aluminium.

Dans tous les cas, les canaux de fumée doivent être étanches aux produits de la combustion et aux évventuels condensats. Pour cela, il est conseilé d'utiliser des tuyaux avec un joint en silicone ou des dispositifs d'étanchéité similaires qui résistant aux températures de fonctionnement de l'appareil (par exemple T200 P1) et qui, en retardant les joints, sont quand même certifiés T400 N1 G.

TYPE DE SYSTÈME	TUYAU Ø80 mm	TUYAU Ø100 mm
Longueur verticale minimale	1,5 mt	2 mt
Longueur maximale (avec 1 raccord)	6,5 mt	10 mt
Longueur maximale (avec 3 raccords)	4,5 mt	8 mt
Nombre maximum de raccords	3	3
Sections horizontales (pente minimale 3%)	4 mt	4 mt
Installation à une altitude supérieure à 1200 mètres d'altitude	NON	OBLIGATOIRE

Lors de la réalisation du conduit de fumées, respecter notamment les prescriptions suivantes :

• être conforme à la norme de produit applicable (EN 1856, EN 1857 EN 1457, EN 1806, EN 13063...);
• être fabriqué avec des matériaux adaptés pour assurer la résistance aux contraintes mécaniques, chimiques, thermiques normales et avoir une isolation thermique ajustée afin de limiter la formation de condensation ;
• avoir un parcours principalement vertical et être exempt d'étranglements sur toute sa longueur;
• être correctement espacé en laissant un vide d'air et isolé des matérieliaux combustibles ;
• le conduit de fumées à l'intérieur de l'habitation doit être isolé et peut être inséré dans un puits de lumière à condition qu'il respecte la règlementation en matière d'intubation;
• le canal de fumées doit être raccordé au conduit de fumées au moyen d'un raccord en « T » ayant une chambre de collecte inspectable pour récapérer la suite et les condensats possibles;
• lorsque le dimensionnement prévoit le fonctionnement dans des conditions humides, il faut aménager un système approprié de collecte et un siphon d'évacuation des condensats.

Il est recommandé de vérifier, dans les données nominales du conduit de fumées, les distances de sécurité à respecter en présence de matières combustibles et eventuèlement le type de matériel isolant à employer.

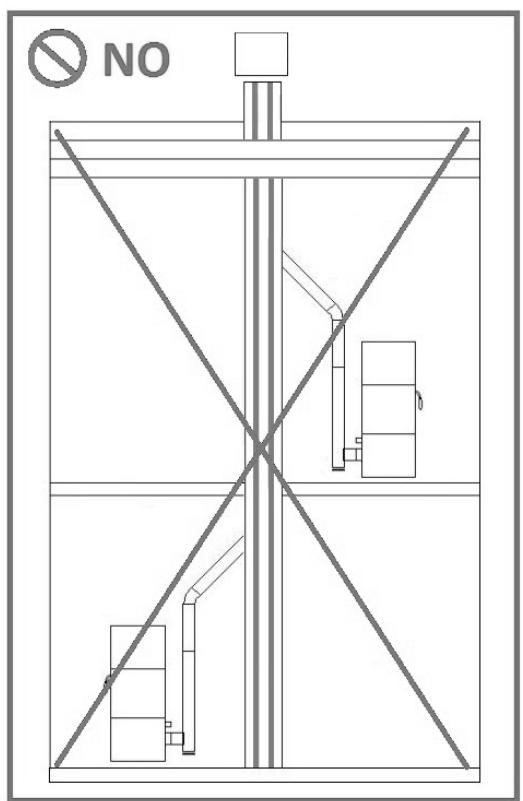

Il est interdit de relier le poèle à un conduit de fumées collectif ou à un conduit de fumées en commun avec d'autres apparèils à combustion ou avec des systèmes dévacuation de hottes.

Il est interdigit d'utiliser le système d'évacuation dirigé vers le mur ou vers des espaces fermés et toute autre forme d'évacuation qui n'est pas en prévue par la réglementation en vigueur dans le pays d'installation.

Nos poêles à pellets sont pourvus d'extracteurs de fumées et tombent sous la catégorie des poêles à combustibles solides à tirage force. Le conduit des fumées ou cheminée revêt une grande importance dans le bon fonctionnement d'un poèle de ce genre. Il est donc essentiel que le conduit de fumées soit correctement dimensionné, ajustement construit et toujours efficace. Le conduit de fumées peut être neuf avec des conduits double paroi isolé (voir schéma A ci-dessous) ou raccordé à un conduit de fumées existant (voir schéma B ci-dessous). Faire vérifier l'efficacité du conduit de fumées existant par un ramoneur expert. Il pourrait être nécessaire de tuber le conduit existant à l'aide de matérielaux répondant aux normes en vigueur.

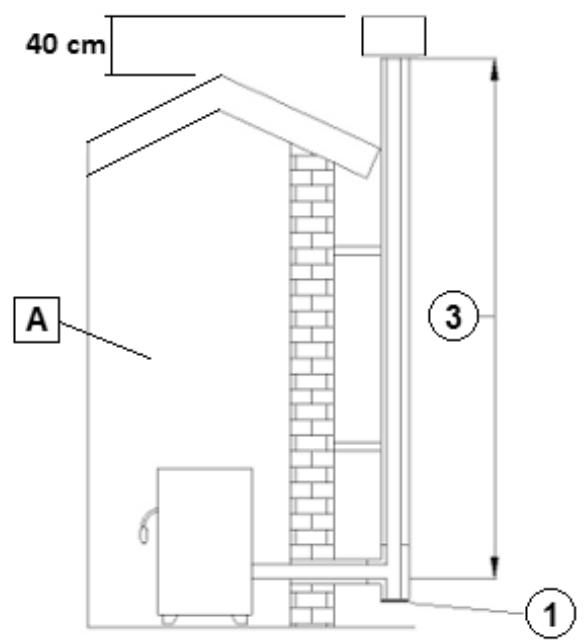

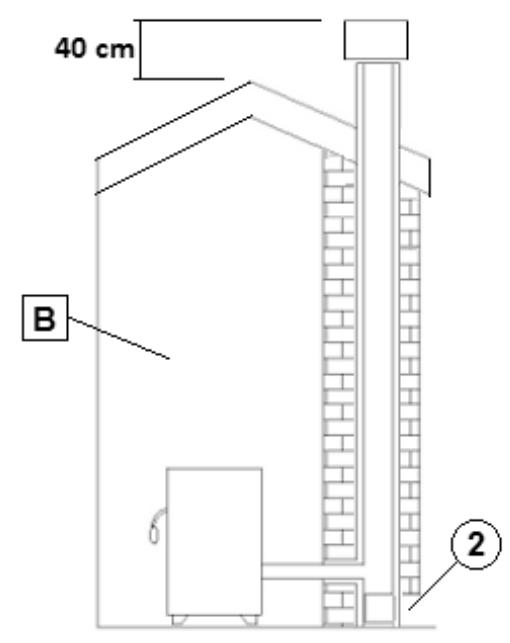

Fig. 3 - Conduit de fumées

LEGENDA	Fig. 3
1	Cheminée avec tuyaux en acier inoxydable isolés
2	Cheminée sur cheminée existante
3	Bouchon de visite
4	Porte de visite

Les deux solutions doivent avoir un « T » tampon (1) et/ou une trappe de contrôle (2).

Vérifier avec le fabricant de la cheminée les distances de sécurité à respecter et le type de matériel isolant à utiliser (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN15827).

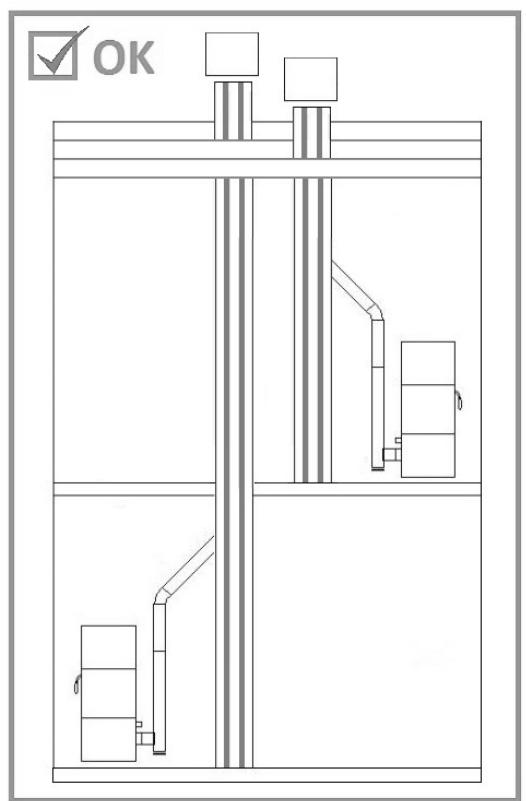

Fig. 4 - Examples des installations correctes

Le conduit de fumée doit être fourni CE selon la norme EN 1443. Nous joignons un exemple de plaquette :

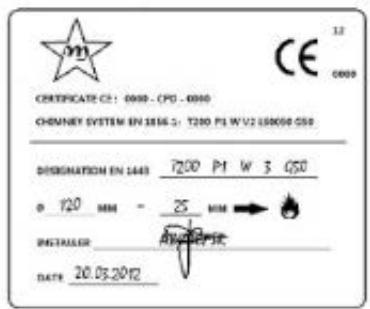

Fig. 5 - Exemple de plaquette

LA CONDENSATION ET LE POINT DE ROSE

La cause de la condensation est la température trop basse des fumées à cause d'une isolation insuffisante du conduit fumées. Les températures de sortie des fumées d'un poèle à granulés sont inférieures à celle des poèles à bùches. Les poèles de dernieré génération ont un rendement très élevé afin de réduire au minimum les émissions et garantir le chauffage le plus efficace possible.

Le poèle n'est donc pas imputable au cas où de la condensation se produit dans le conduit de fumée.

Des inconvenients de condensation peuvent etre evites des le début par un dimensionnement et isolement corrects du conduit de fumee.

Pour des informations ultérieures, consulter le chapitre EN CAS D'ANOMALIES 1. SOLUTIONS DES PROBLEMES « Le conduit de fumée condensation »

3.5 TERMINAL DE CHEMINEE

Le terminal de cheminée, c'est-à-dire la partie terminale du conduit de fumées, doit satisfaire aux caractéristiques suivantes:

la section de sortie des fumées doit être au moins égale au double de la section interieure de la cheminée;
- empêcher la déténstration de la pluie ou de la neige;
assurer la sortie des fumées même en cas de vent (terminal de cheminée pare-vent);
- la hauteur de débouché doit être en dehors de la zone de reflux (^**) (se référer aux réglementations nationales pour identifier la zone de reflux);
- toujours être construit loin des antennes ou parabole et ne jamais servir de support.

(*) à moins que des dérogations nationales spécifiques ne soient prévues (clairement spécifiées dans la notice d'instructions correspondante en langue) qui, dans des conditions appropriées, le permettent; dans ce cas, les exigences du produit/de l'installation prévues par les règlementations/specifications techniques/legislations en vigueur dans ce pays doivent être strictement respectées.

1

2

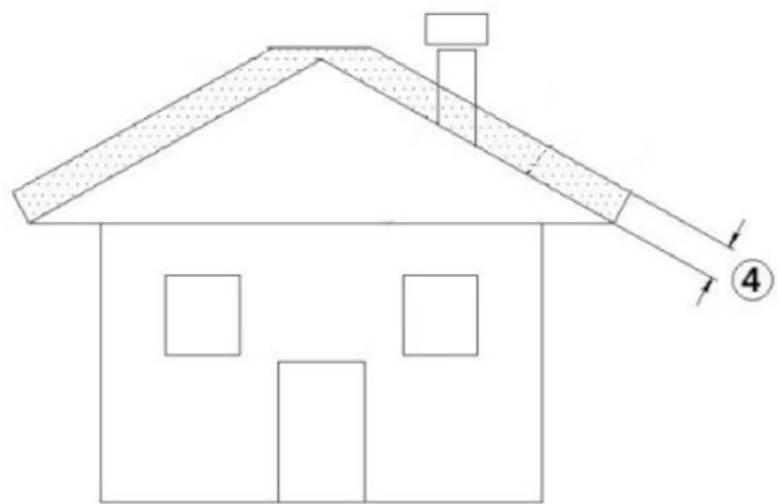

Fig. 7 - Zone de reflux
Fig. 6 - Sortie de toit coupe-vent

3.6 ENTRETIEN

• Les conduits d'évacuation des fumées (conduit de cheminée + raccord des fumées + sortie de toit) doivent toujours être propres, nettoyés et contrôle par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d'assurance.
• En cas de doutes, toujours appliquer les normes les plus restrictives.
  Il est nécessaire de faire contrcler et nettoyer le raccord des fumées et la cheminée par un ramoneur qualifie au moins une fois par an.
• Le ramoneur devra délivrer une déclaration écrite attesting la sécurité de l'installation.
  Le non nettoyage nuit à la sécurité.

À propos de la fréquence des entretiens : les indications générales d'entretien se basent sur une utilisation moyenne du produit, c'est-à-dire 2-3 allumages par jour et un fonctionnement quotidien qui varie entre puissance 5 et 1 pour maintainir la chaleur programmée. Quand un poèle est utilisé de façon extréme, avec > 5 allumages par jour et des fonctionsments prolongés ou constants sur la puissance maximale, un entretien par an ne sera pas suffisant, il faudra au moins en prévoir 2. Consultez votre professionnel pour plus d'info.

4 AIR COMBURANT

4.1 PRISE D'AIR

Il est obligatoire de prévoir une prise d'air extérieur adéquate qui permette l'apport de l'air comburant nécessaire au bon fonctionnement du produit. L'arrivée d'air entre l'extérieur et le local d'installation peut s'effectuer avec une prise d'air libre ou en canalisant l'air directement vers l'extérieur (***).

La prise d'air libre doit:

• être réalisée à un niveau proche de celui du sol et enaucun cas supérieure à la hauteur de l'appareil;
• toujours être protégée par une grille extérieure de sorte qu'elle ne puisse être obstruée par chaque objet;
• avoir une surface libre totale d'au moins 80~cm^2 (nette de la grille);

La présence dans le même local, ou dans des pieces communicantes d'un même logement, d'autres dispositifs d'aspiration (par exemple : vmc, ventilateur électrique pour l'extraction de l'air vicié, hotte de cuisine, autres poêles, etc.), peutmettre l'environnement en dépression. Dans ce cas, à l'exception des installations étanches, il est nécessaire de vérifier qu'avc tous les équipements allumés, le local d'installation ne soit pas mis en dépression de plus de 4 Pa par rapport à l'extérieur. Si nécessaire, augmenter la section d'entrée de la prise d'air.

Il est possible de canaliser l'air nécessaire à la combustion à l'extérieur, en branchant la prise d'air extérieur directement à l'entrée de l'air de combustion qui se trouve habituèlement à l'arrête de l'appareil.

La prise d'air extérieur canalisé doit :

• être réalisée à une hauteur proche du sol et enaucun cas supérieure à la hauteur de l'appareil
• être protégée par une grille garantissant une surface nette égale à la section du conduit de canalisation et réalisée de telle manière qu'elle ne puisse être obstruée par aucun objet
• La prise d'air peut se faire directement sur une paroi du local d'installation communiquant avec l'extérieur, ou indirectement dans des pièces adjacentes et communiquant en permanence avec le local d'installation, conformément à la réglementation en vigueur.
  Le conduit de canalisation doit respecter les dimensions suivantes (chaque coude à 90^ équivaut à un mètre linéaire):

(^**) En cas de canalisation de l'air de combustion sur des produits non etanches, veiller à ce que le local d'installation ne soit pas mis en dépression de plus de 4 Pa par rapport à l'extérieur, sinon prévoir une prise air supplémentaire dans le local.

Moins de 15 kW:

Diamètre du conduit de l'air	Longueur maximale (conduit lisse)	Longueur maximale (conduit ondulé)
50 mm	2 m	1 m
60 mm	3 m	2 m
80 mm	7 m	4 m
100 mm	12 m	9 m

Plus de 15 kW:

Diamètre du conduit de l'air	Longueur maximale (conduit lisse)	Longueur maximale (conduit ondulé)
50 mm	-	-
60 mm	1 m	-
80 mm	3 m	1 m
100 mm	7 m	4 m

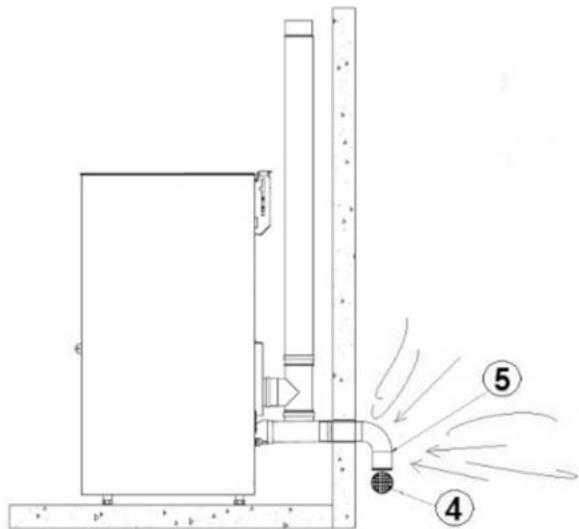

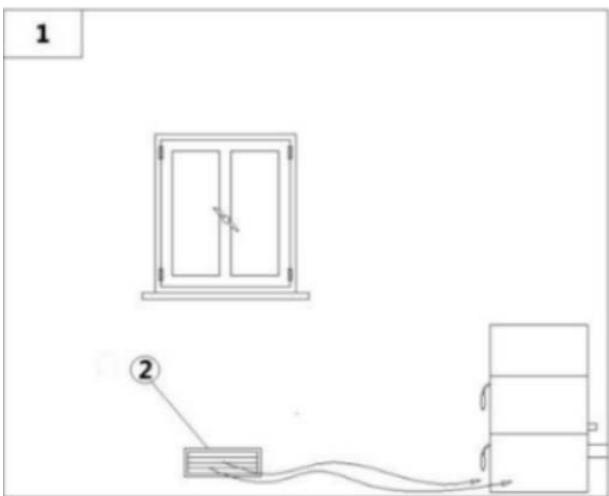

Fig. 8 - Entree d'air directe

Fig. 9 - Prise d'air pour installation en,chambre etanche

LEGENDA	Fig. 8|Fig. 9
1	Environnement àventiler
2	Prise d'air directe
4	Grille de protection
5	L'entrée de la courbe à tournier vers le bas

4.2 PROCEDURE DE RACCORDEMENT AU POÉLE DANS UNE CHAMBRE ÉTANCHE

Procedure de raccordement au poèle en enceinte étanche :

Fig. 10 - La phase 1

• Insérer le tube femelle 6 cm (voir Fig. 10).

5 EXAMPLES D'INSTALLATION (DIAMÉTRES ET LONGUEURS À DIMENSIONNER)

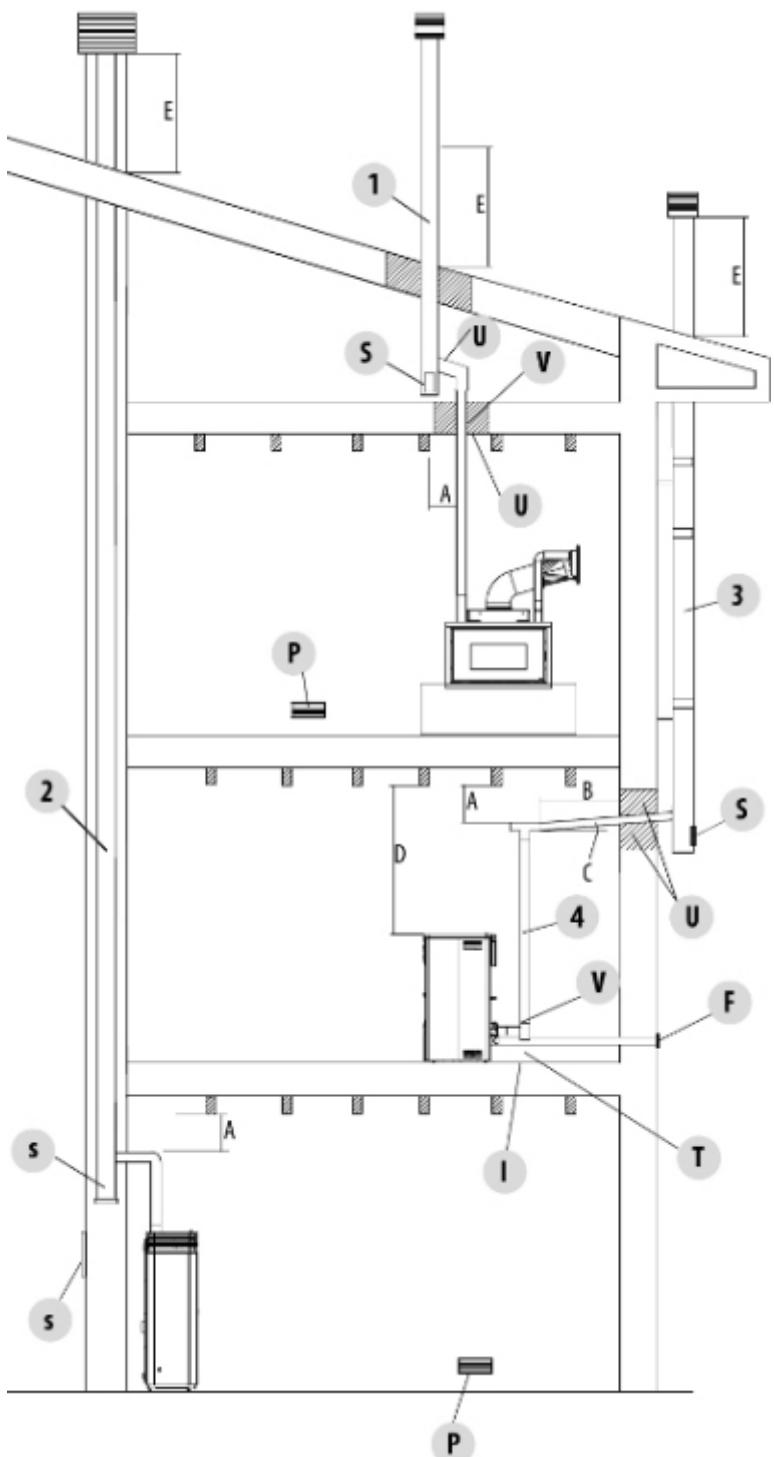

Fig. 11 - Conduit des fumées

1. Installation du conduit de fumées avec un trou pour le passage du tuyau augmenté de :
   100 mm minimum autour du tuyau s'il communique avec des parties non inflammables comme du ciment, des briques, etc. ou 300 mm minimum autour du tuyau (ou ce qui est prescrit dans les données nominales) s'il communique avec des parties inflammables comme du bois, etc. Dans les deux cas, il faut insérer un isolant adequat entre le conduit de fumées et le plancher. Il est recommandé de vérifier et de respecter les données nominales du conduit de fumées, notamment les distances de sécurité des matières inflammables. Les règles précédentes s'appliquent également aux trous effectuels dans le mur.
2. Vieux conduit de fumées, entubé en réalisant une porte extérieure pour permettre de nettoyer la cheminée.
3. Conduit de fumées extérieur réalisé exclusivement avec des tuyaux en inox isolés, c'est-à-dire avec une double paroi: le tout bien ancre au mur. Avec un terminal de cheminée pare-vent.
4. Système de canalisation au moyen de raccords en T qui permet un nettoyage facile sans démonter les tuyaux.

LEGENDE Fig.11

U	Isolant
V	Éventuelle augmentation de diamètre
I	Bouchon d'inspection
S	Trappe d'inspection
P	Prise d'air
T	Raccord en t avec bouchon d'inspection
A	Distance du matériel au combustible (plaque du canal de fumée)
B	Maximum 4 m
C	Minimum 3° d'inclinaison
D	Distance du matériel au combustible (plaque de l'appareil)
E	Zone de reflux
F	Canalisation de l'air

Les indications containues dans ce chapitre font explicitement reference à la norme italienne d'installation UNI 10683. Dans tous les cas, il faut toujours respecter les normes en vigueur dans le pays d'installation.

5.1 INSTRUCTIONS D'INSTALLATION AVEC TUBES CONCENTRIQUES (VALABLE POUR LA FRANCE)

Les poêles Étanche sont installés en configuration étanche: chaque apparéil préleve l'air comburant directement à l'extérieur par un conduit d'amnéée d'air et est raccordé à un conduit d'évacuation des produits de combustion.

Il est nécessaire que le conduit d'amnéé d'air soit réalisé de façon à ce qu'il soit étanche pour ne pas compromètre la caractéristique d'étanchéité globale du système.

Les poêles Étanché sont prévus pour être installés dans l'habitat individuel isolé, jumelé ou groupe en bande.

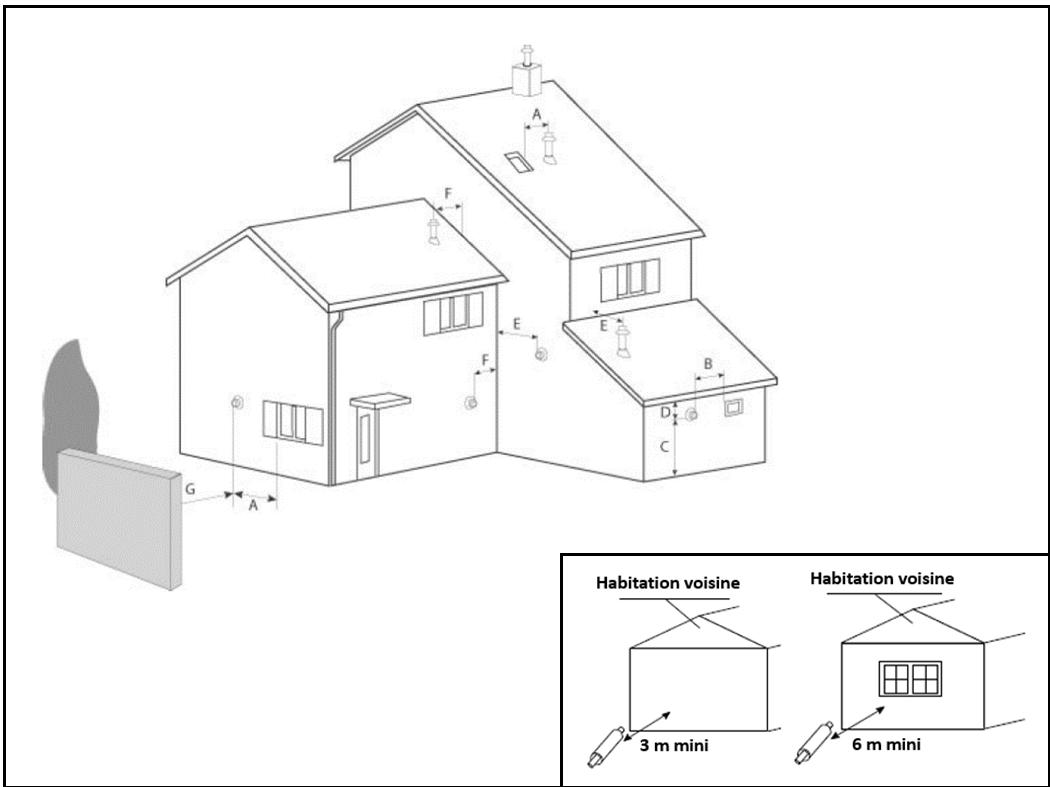

Ils peuvent être mis en œuvre dans les configurations indiquées dans le tableau ci-dessous, avec des terminaux concentriques ou séparés, en respectant les prescriptions figurant dans le Document Technique d'Application relatif au système d'amnée d'air combustant et dévocation des produits de combustion, ainsi que celles figurant dans le "Cahier des Prescriptions Communes n° 3708 V2".

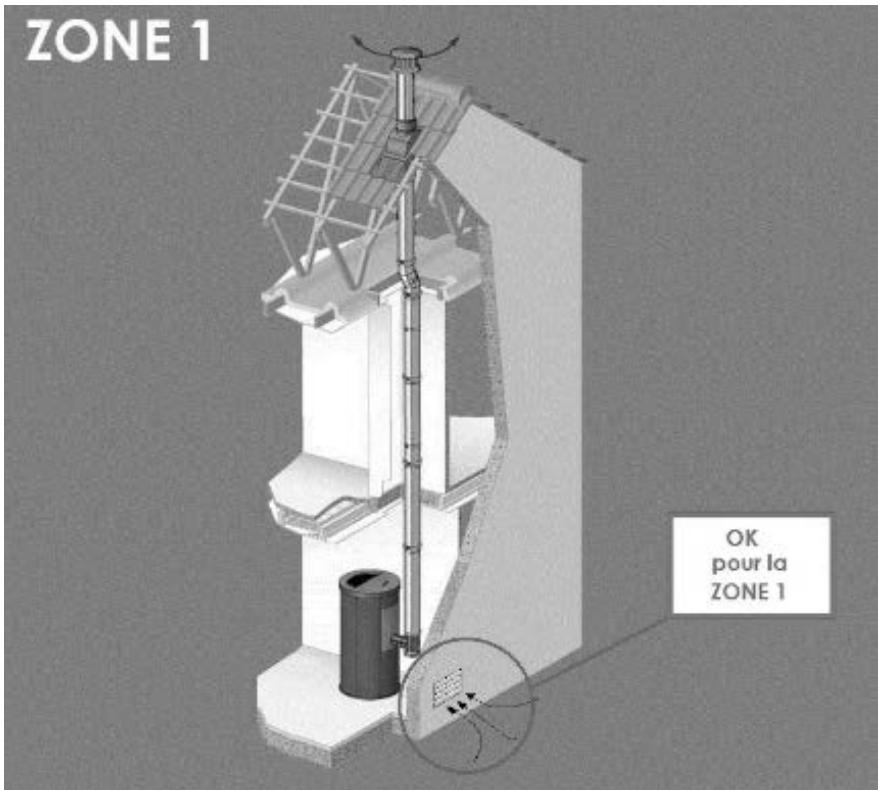

Zone 1: débouché 40 cm au-dessus du faitage.

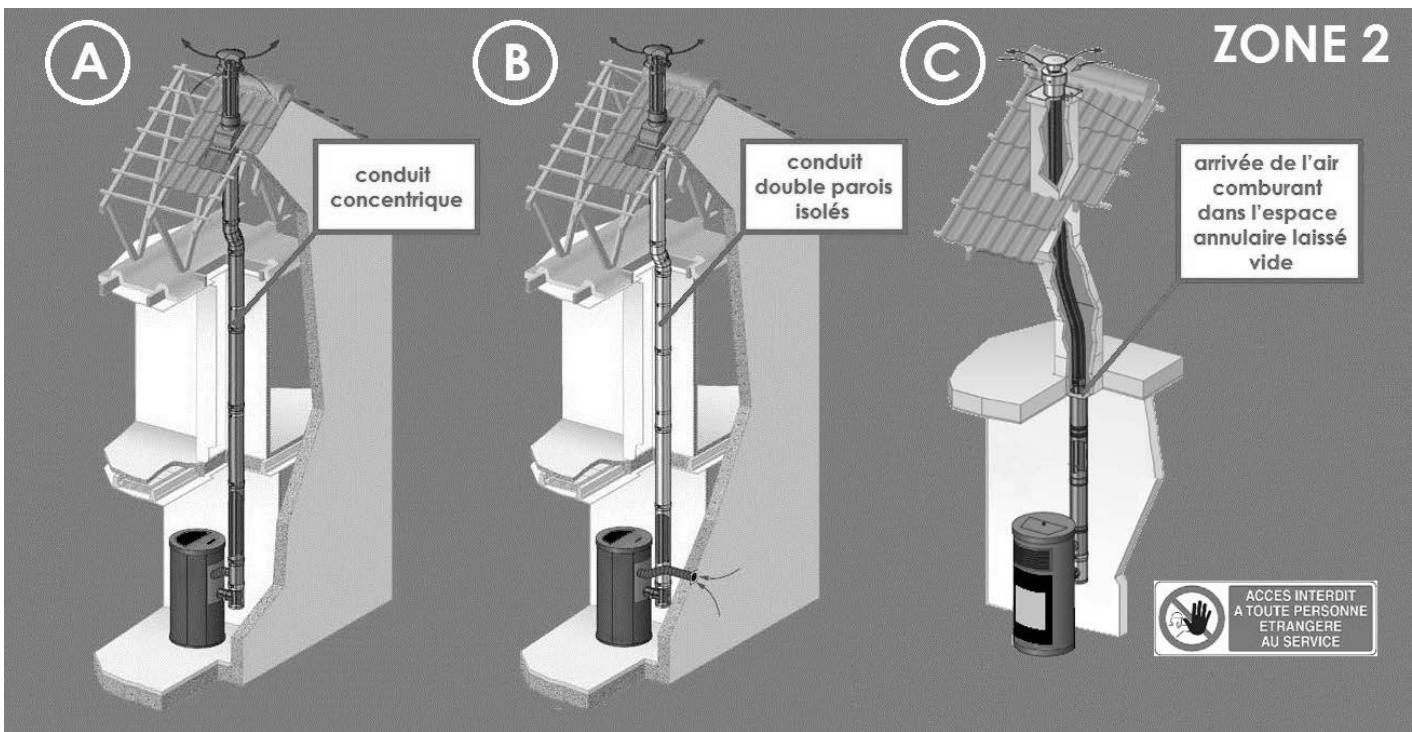

Zone 2: terminal vertical en toiture.

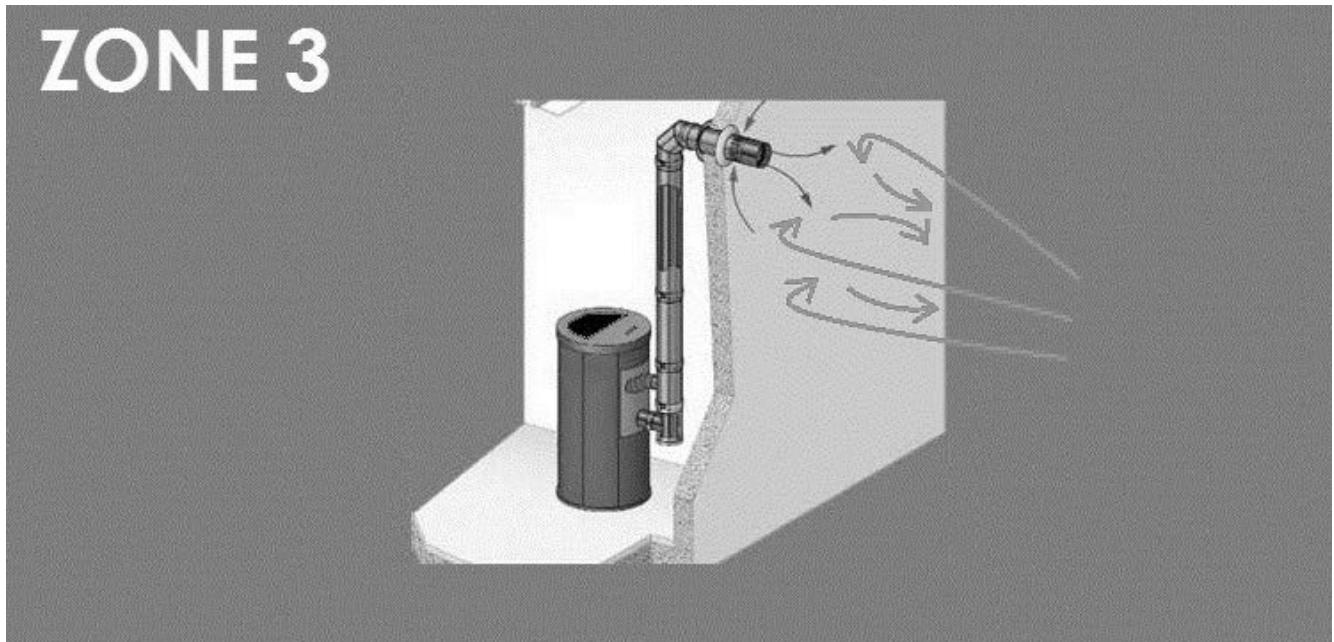

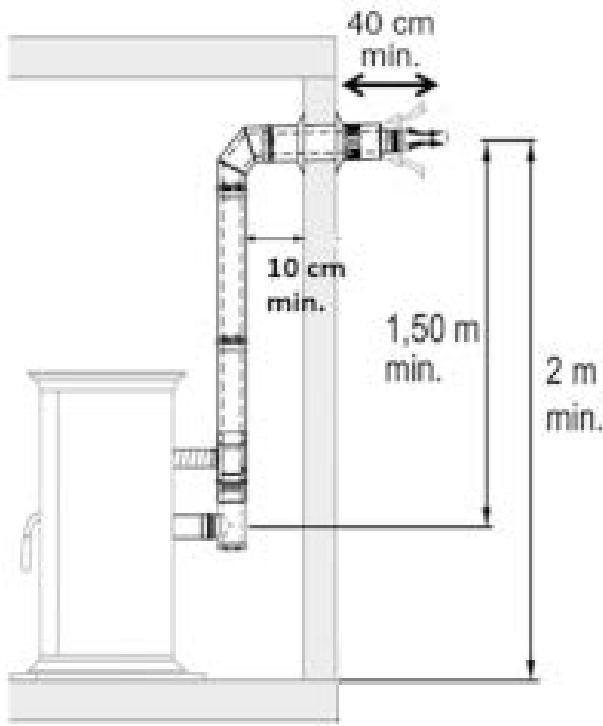

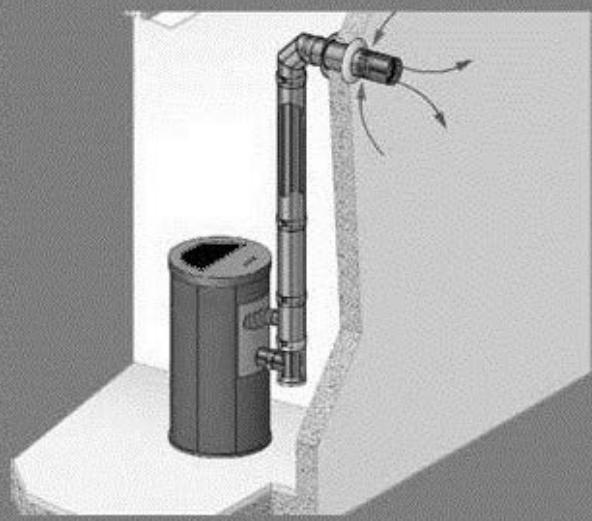

Zone 3: terminal horizontal en façade.

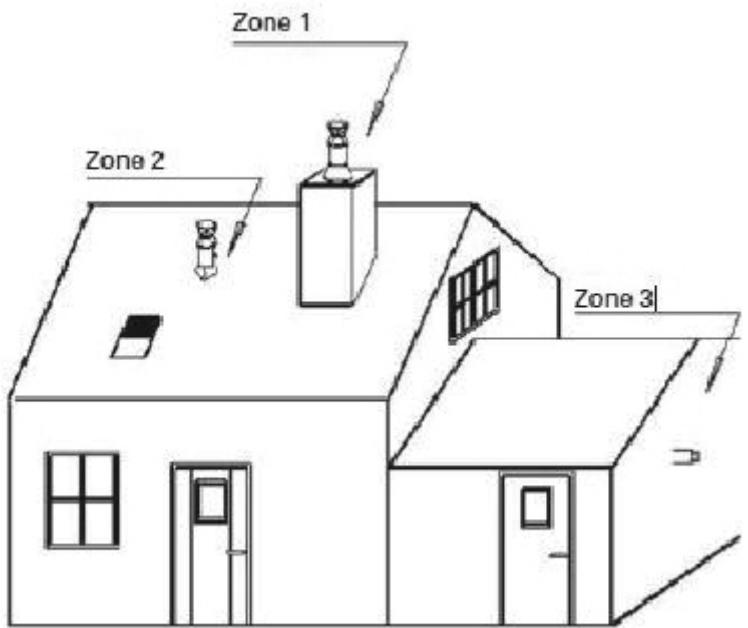

Fig. 12 - Definition des zones d'implantation

Vérifier si la référence DTA est indiquée sur l'étiquette placée à l'arrière du produit. Si cette référence n'est pas presente, s'assurer que l'appareil que l'on est en train d'inverter et sa configuration d'installation aient été approvés par DTA (telechargeable sur le site http://evaluation.cstb.fr).

L'installation devra estre conforme aux preconisations du D.T.U 24.1

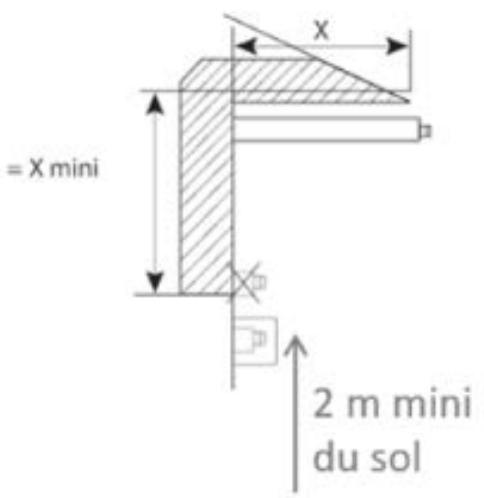

En cas d'installation du terminal en zone 2 ou 3, se référer au DTA du système d'amnée d'air comburant et d'évacuation des produits de combustion correspondant :

.	Configurations d'installation du terminal d'évacuation des produits de combustion	Configurations d'installation des systèmes à circuit de combustion étanche visées par le CPT (1)
Terminaux concentriques	Verticale Zone 1 ou 2	- Conduits systèmes concentriques pour l'amnéé d'air comburant et l'évacuation des produits de combustion
		- Terminal concentrique vertical
	Horizontale Zone 3 (existant uniquement) (2)	- Conduits systèmes concentriques pour l'amnéé d'air comburant et l'évacuation des produits de combustion
		- tubage du conduit de fumée existant pour l'éva-cuation des produits de combustion et amenée d'air comburant par l'espace annulaire
		- Terminal concentrique vertical
	Réutilisation d'un conduit de fumée existant Zone 1 ou 2	- En raccordement : conduit concentrique (AAC + EVAPDC)
		- Tubage pour EVAPDC et espace annulaire pour AAC
		- Terminal concentrique vertical
Terminaux séparés	Verticale Zone 1	- En raccordement et en conduit de fumée: les dispositions du NF DTU 24.1 sont applicables
		- conduit d'amnééd'air avec terminal en façade
	Verticale Zone 2 (uniquement hors zone de surpression selon l'EN 13384-1)	- en raccordement: conduit simple paroi, conduit concentrique ou conduit isolé
		- conduit isolé (3) et terminal vertical pour l'évacua-tion des produits de combustion
		- conduit d'amnéé d'air avec terminal en façade
	Montage dans un conduit de fumée existant Zone 1	- en raccordement et en tubage: les dispositions du NF DTU 24.1 sont applicables
		- conduit d'amnéé d'air avec terminal en façade
	Montage dans un conduit de fumée existant avec débouché non conforme à l'arrêté du 22 octobre 1969 Zone 2 (uniquement hors zone de surpression selon l'EN 13384-1)	- en raccordement: conduit simple paroi
		- tubage du conduit de fumée existant pour l'évacua-tion des produits de combustion
		- conduit d'amnéé d'air avec terminal en façade

(1) Les autres configurations d'installation ne sont pas visées par leprésent CPT
(2) Les bâttiments sont considérés "existants" au sens du present CPT lorsqu'ils ont été réalisés depuis plus de 3 ans.
(3) Les conduits isolés sont les seuls types de conduits visés par le present CPT en configuration séparée. Les conduits concetriques, dont la "lame d'air" n'est pas connectée au poèle, ne sont pas visés compte tenu d'une résistance thermique insuffisante en l'absence de lame d'air dynamique.

Pour le positionnement des terminaux en zones 1-2-3 voir les prescriptions dans le Cahier des Prescriptions Techniques Communes n° 3708 V2. Pour éviter surchauffe de l'air comburant nous conseillons de ne pas utiliser plus de 6 mètres linéaires de tube concentrique.

Le diamètre du conduit doit être supérieur ou égal au diamètre de la buse du poèle, c'est-à-dire 80 mm.

En configuration horizontalale (zone 3), une longueur verticale est imposée à l'intérieur de la piece ou se trouve l'appareil entre la buse de sortie du poèle et la traversée du mur. Elle doit être supérieure à:

• 1,50 m pour les modèles avec sortie arrêté
• 0,80 m pour les modèles avec sortie verticale

Fig. 13 - Position des terminaux

Fig. 14 - Rebord de toit

LEGENDE Fig.14

A	Distance minimum de l'axe de l'orifice des produits de combustion à tout ouvrant: 2 m
B	Distance minimum de l'axe de l'orifice des produits de combustion à tout orifice d'entrée d'air de ventilation: 2 m
C	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport au sol: 2 m
D	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport à un rebord de toit (voir Fig. 14)
E	Distance minimum de l'axe de l'orifice des produits de combustion à un mur avec fenêtre ou orifice d'entrée d'air de ventilation: 4 m
F	Distance minimum de l'axe de l'orifice des produits de combustion à un mur sans ouverture: 1 m
G	Distance minimum de l'axe de l'orifice des produits de combustion à un mur de clôture ou une haie: 3 m

5.2 INSTALLATION EN ZONE 1 (FRANCE)

L'installation en Zone1 correspond aux installations « classiques » expliquées à propos des normes Européennes (CONDUIT DE FUMEES (CHEMINEE OU CONDUIT ENTUBE) a pag. 7). Voir Fig. 2 pour une définition des composants de cheminée et pour la différence entre le « Raccord des fumées » et le « Conduit de fumées »

Nous répétons de façon synthétique les restrictions qui s'appliquent sur ce genre d'installation :

RACCORD DES FUMÉES (SORTIE DE FUMÉES POÊLE 80 MM)

On peut travailler avec deux diamètres différents en ZONE1 au niveau du RACCORD DES FUMÉES

A. DIAMÉTRE 80 MM

La Longueur maximale avec 1 coude ou T est de 6 metres à partir de la sortie des fumées du poêle.
Le Nombre maximal de coudes ou T est 3 pièces
La Longueur maximale avec 3 coudes ou T est de 4 metres a partir de la sortie des fumées du poèle.
- Les Sections horizontales peuvent extre maximum de 2 mètres avec une pente maximale de 3 %

L'installation avec raccord de fumées d'un diamètre de 80 mm à des altitudes supérieures à 1200 mètres au-dessus du niveau de la mer n'est pas permise

B. DIAMÉTRE 100 MM

La Longueur maximale avec 1 coude ou T est de 10 metres à partir de la sortie des fumées du poèle.
Le Nombre maximal de coudes ou T est 3 pièces
La Longueur maximale avec 3 coudes ou T est de 8 metres a partir de la sortie des fumées du poèle.
- Les Sectionsizontales peuvent être maximum de 2 mètres avec une pente maximale de 3 %

Le raccord de fumées d'un diamètre de 100 mm est obligatoire en cas d'installation à des altitudes supérieures à 1200 mètres au-dessus du niveau de la mer

CONDUIT DE FUMÉES:

Pour les marques CADEL et FREEPOINT le conduit des fumées doit être ISOLÉ
La Hauteur minimale du conduit de fumées en installation Zone1 est de 4 mètres à partir de la sortie des fumées du poële.
La dimension de la section interne (diametre) du conduit des fumées doit être:

Au minimum 080 mm
- Au maximum de 0200 mm (prévoir éventuellesment modération de tirage)

PRISE D'AIR COMBURANT:

Fig. 15 - Installation possible pour tous les poées (ZONE 1)

En règule générale, l'air nécessaire à la combustion est à prélever directement depuis l'extérieur.

• La prise d'air devra etre realizatione a une hauteur proche du sol avec une grille de protection externe anti-volatiles et qui ne devra pas etre obstruete.

Il y a deux méthodes de prise d'air combustant possibles:

C. PAR GRILLE:

• L'afflux d'air entre l'extérieur et la piece peut se produit directement, à travers une ouverture dans les murs extérieurs de la piece (solution conseillée voir Fig. 15)

La prise d'air doit avoir une surface nette totale de 80~cm^2 minimum.

Utiliser une grille qui n'a pas la fonction ouvrir/fermer afin d'eviter qu'elle ne reste fermée de façon inaperçu.

D. PARTUYAU:

Utiliser un tuyau d'un diamètre minimum de 060 mm et d'une longueur maximale de 2 metres; pour la fixation, voir derriere le poèle.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

• Nous conseillons le réglage des paramètres de combustion par un professionnel.

.

5.2.1 INSTALLATION EN ZONE 2 (FRANCE)

Contexte d'installation des installations en ZONE 2:

• La prise d'air séparée du conduit de fumée n'est pas nécessaire dans le cas d'une pose avec conduit concentrique car l'amnéé d'air comburant est prélevée de l'espace interstitiel du conduit concentrique:
• Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieure puisque l'appareil dispose de sa propre aménée d'air pour les apparciels étanches.
• Toutjournsverifier l'isolement correct du conduit des fumées.
• Vérifier si le poèle recoit assez d'air comburant.
  L'installation en zone 2 n'est autorisée que pour des poêles étanches et si le conduit concentrique est visé par un DTA.
• Habitation individuelle seulement
  La hauteur maximale du conduit des fumées est de 6 mètres à partir de la sortie des fumées du poële.

Nous pouvons désigner trois types d'installation en zone 2 :

(A) « configuration concentrique » la sortie de toiture avec conduit d'évacuation des fumées à conduit concentrique avec prise d'air au niveau du terminal vertical;

Préconse par CADEL-FREEPOINT aux conditions suivantes:

Le terminal du conduit visé par le DTA est impératif
L'amnéé d'air est uniquement raccordée au conduit concentrique;
La prise d'air est au moins à 30 cm au-dessus du toit ;
Installation à l'intérieur uniquement (à l'extérieur le conduit isolé est impératif);

(B) « configuration dissociée »: avec double parois isolée pour la sortie des fumées en terminal vertical sans dépasser le faîtage et prise d'air directe à extérieur du terminal horizontal;

Préconse par CADEL-FREEPOINT aux conditions suivantes:

• Prise d'air raccordée directement sur l'appareil comme désrite sur la page 17 à propos de l'installation en Zone 1;
• Débouché du conduit au-dessus de la zone de turbulence selon EN13384-1): les zones de surpression dues au vent sont interdites. Tenir compte des pentes du toit.
  Dispositif anti-oiseau sur le débouché du conduit de fumée ;
  Longueur maximale de 2 metres avec un diamètre de tuyau de 60mm

(C) « raccord concentrique et conduit tube »: la connexion avec raccord de fumée concentrique à un conduit maçonné existant tube qui descend jusqu'au sol ou s'arrête au plafond et qui prend l'air comburant dans l'espace annulaire laissez vide du conduit maçonné.

Déconseilé par CADEL-FREEPOINT mais accepté sur responsabilité de l'installeur qui connaitra entre autres les conditions suivantes:

• Les tubes flexibles doivent être à double peu, à paroi interieure lisse, et ISOLÉS
  L'airation de l'espace annulaire entre le conduit et le tube, doit être prévue en menageant une communication avec l'atmosphère par:

• un orifice de 5cm^2 minimum en partie haute, protégé des rentrées de pluies

• un orifice de 20 cm² minimum en partie basse

• En cas de problème de tirage, les services après-vente CADEL-FREEPOINT demanderont à l'installateur qui a effectué le tuba-ge de démontré que le tubage a été fait selon les règles de l'art, entre autre par les mesures de tirage réel.

Fig. 16 - Schéma de principe des 3 types de système concentrique avec terminal vertical (ZONE 2)

Voir également le schéma des positions des terminaux sur, voir Fig. 16.

En ce qui concerne les BRANCHEMENTS, voir CONDUIT DE FUMEES (CHEMINEE OU CONDUIT ENTUBE) a pag. 7.

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air combustant : si de telles normes existent, elles doivent être respectées.

BRANCHEMENT DE LA PRESE D'AIR EN CAS DE PRELEVEMENT DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUT CONCENTRIQUE

Pour ce branchement, il faudra un tuyau flexible ou rigide:

qui resiste aune tempereut de 100^
- ayant un diamètre de 60~mm ,
- et une longueur maximale de 2 mètres

• Nous conseillons un tuyau flexible en aluminium.

Le réglage des paramètres de combustion par un professionnel est indispensable.

5.2.2 INSTALLATION EN ZONE 3 (FRANCE)

• L'installation en zone 3 n'est autorisée que pour des poèles étanches.

Dans certains pays et/ou villes, l'installation étanche est obligatoire : en cas de doutes, toujours appli-quer les normes les plus restrictives.

• L'installation en ZONE 3 implique la sortie de fumée murale en horizontal.
• Cette installation n'est autorisée que dans la renovation de batiments existants ( >3 ans) SI les installations en ZONE1 et ZONE2 ne sont pas réalisables.
  L'évacuation des fumées doit être la plus courte possible, réalisée avec conduit concentrique. Toutefois, la hauteur minimale pour la partie verticale après le T de purge est de 1,5 mètres.
  Le debouché des fumées doit être place à une hauteur minimale de 2 mêtres par rapport au sol extérieur.
• La longueur totale du conduit de fumée concentrique (sections horizontales + verticales) ne peut pas être supérieure à 4 mètres.
• Pour l'installation en ZONE3 qui prévoit la sortie horizontale en façade, il est obligatoire de faire au moins un coude en plus du « T » pour la sortie en horizontale.
• Placer sur le terminal horizontal (sortie façade) une grille anti-volatiles.
• La dimension de la section interne du conduit des fumées doit être minimum 080 mm.

ZONE 3

Fig. 17 - Schéma de principe du système concentrique avec terminal horizontal (ZONE 3)
Fig. 18 - Exmaple: Zone 3

PRISE D'AIR

• Voir schéma des positions des terminaux sur TERMINAL DE CHEMINEE a pag. 9.
• La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système concentrique); l'air de combustion est prélevé de l'espace interstitiel.
  Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieure puisque l'appareil dispose de sa propre aménée d'air pour les-appareils étanches.
• En ce qui concerne les BRANCHEMENTS, voir CONDUIT DE FUMEES (CHEMINEE OU CONDUIT ENTUBE) a pag. 7.

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air comburant : si de telles normes existent, elles doivent être respectées.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

• Le réglage des paramètres de combustion part un professionnel est indispensable.

ATTENTION AU VENT DOMINANT! Le tirage « naturel » de votre conduit de fumée qui a été consolidé/confirmé par le ramoneur reste sujeet aux variations climatiques, comme par exemple Fig. 15 le vent (dominant) qui ajoute ou enlève du tirage au conduit. Par conséquent, ces variations peuvent cause des alarmes de dépression de la part du logiciel du poèle (voir le chapitre dédié aux alarmes).

L'installation en Zone3 est la typologie d'installation la plus sensible aux vents dominants et aux autres facteurs climatiques.

Fig. 19 - Vent dominant

BRANCHEMENT DE LA PRESE D'AIR EN CAS DE PRELEVEMENT DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT CONCENTRIQUE

Pour ce branchement, il faudra un tuyau flexible ou rigide:

• qui résiste à une température de 100^ ,
• ayant un diamètre de 60~mm

• et une longueur maximale de 2 mètres.

• Nous conseillons un tuyau flexible en aluminium.

6 INSTALLATION

6.1 AVANT-PROPOS

La mise en place de l'installation thermique (générateur + alimentation en air de combustion + système d'évacuation des produits de la combustion + évientuel installation hydraulique/aéraulique) doit être réalisée dans le respect des lois et de la réglementation en vigueur (*), et effectuee par un technicien habilite, qui doit remetre au responsable de l'installation une déclaration de conformité de l'installation même et qui assume l'entière responsabilité de l'installation définitive et du bon fonctionnement du produit qui en résultat.

Le fabricant decline toute responsabilité en cas d'installations non conformes aux reglementations et aux lois en vigueur et d'utilge inapproprié de l'appareil.

Il faudra notamment veiller à ce que:

• l'environnement soit adapté à l'installation de l'appareil (capacité de charge du sol, présence ou possibilité de réaliser une installation électrique/hydraulic/aéraulique adéquate si nécessaire, volume compatible avec les caractéristiques de l'appareil etc.);
• l'appareil soit branché à un système d'évacuation des fumées correctement dimensionné selon la norme EN 13384-1, résistant au feu de suie et qui respecte les distances prescrites des matériaux combustibles Presents indiquées sur la plaque signalétique;
• il y ait un afflux d'air de combustion ajustat au service de l'appareil;
  les autres apparèls de combustion ou dispositifs d'aspiration installés ne mettent pas en dépression la piece où le produit est installé de plus de 4 Pa par rapport à l'extérieur (uniquement pour les installations étanches, un maximum de 15 Pa de dépression dans l'environnement est admissible).

(*) La réglementation nationale de référence pour l'installation des appareils domestiques est la UNI 10683 (IT) - DTU NF 24.1 (FR) - DIN 18896 (DE) - NBN B 61-002 (BE) - Real Decreto 1027/2007 (ES) - Paesi Bassi (NL) Bouwbesluit - Danmark (DK) BEK n° 541 del 27/04/2020.

Il est notamment recommandé de respecter scrupuleusement les distances de sécurité des matériaux combustibles pour éviter de graves dommages à la santé des personnes et à l'intégrité de l'habitation.

L'installation de l'appareil doit garantir un accès facile pour effectuer l'entretien de l'appareil même, des tuyaux d'évacuation des fumées et au conduit de fumées.

Toujours garder une distance et une protection appropriées afin d'eviter que le produit n'entre en contact avec de l'eau.

Il est interdit d'installer le poèle dans des locaux compteant un risque d'incendie.

À l'exception des installations étanches, la coexistence dans le même local ou dans des locaux communicants d'appareils à combustible liquide à fonctionnement continu ou discontinu qui aspirent l'air de combustion dans le local où ils sont installés, ou d'appareils à gaz de type B destinés au chauffage des locaux, avec ou sans production d'eau chaude sanitaire, est également interdite.

Par installation étanche, on entend que le produit est certifié étanche et que son installation (canalisation de l'air de combustion et raccordement à la cheminée) est réalisée de manière hermétiquement étanche par rapport à l'environnement d'installation.

Une installation étanche ne consomme pas l'oxygène de l'environnement car elle préleve la totalité de l'air de l'environnement extérieur (si la canalisation est réalisée correctement) et cela permet d'installer le produit à l'intérieur de toutes les habitations qui nécessitate un degré élevé d'isolement, comme les « maisons passives » ou « à haut rendement énergétique ». Grâce à cette technologie, il n'y a aucun risque d'émissions de fumée dans l'environnement et donc ni les prises d'air neuf et ni les grilles d'aération ne sont nécessaires.

Par conséquent, il n'y aura plus de flux d'air froid dans l'environnement, ce qui le rendra plus comfortable et augmentera l'efficacité globale de l'installation. Le poèle étanche dans une installation étanche est compatible avec la présence d'une ventilationforcée ou de locaux pouvant semettre en dépression par rapport à l'extérieur.

6.2 DISTANCES MINIMALES

Respecter les distances des objets inflammables ou sensibles à la chaleur (divans, meubles, revêtements en bois, etc.) comme spécifique dans le schéma ci-dessous.

S'il y a des objets jugés particulièrement sensibles à la chaleur tels que meubles, ridesaux, canapés, par précaution, augmenter la distance.

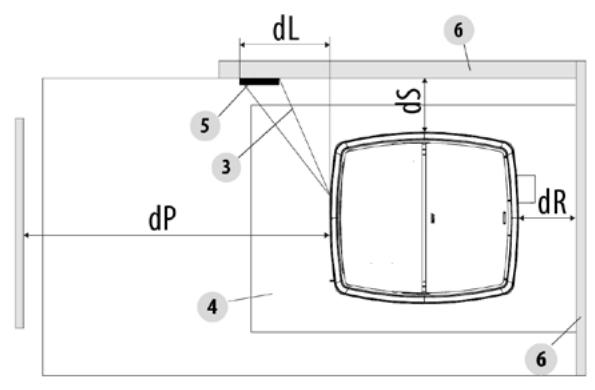

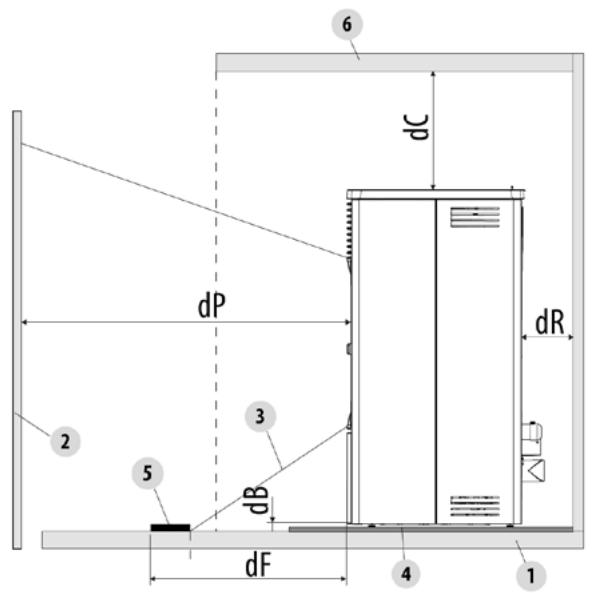

Fig. 20 - Distances de sécurité

LÉGENDE	Fig. 20
dR (distance postérieure)	200 mm
dS (distance latérale)	200 mm
dB (distance inférieure)	0 mm
dC (distance supérieure)	750 mm
dP (irradiation frontale)	1000 mm
dF (irradiation au sol)	1000 mm
dL (irradiation latérale)	1000 mm
1	SOL
2	MATÉRIAU COMBUSTIBLE FRONTAL
3	ZONE SUJETTE À IRRADIATION
4	SURFACE DE PROTECTION DU SOL
5	SURFACE IRRADIÈTÀ À PROTÉGER
6	SURFACE COMBUSTIBLE ARRIÈRE/LATÉRALE/SUPérieURE

Si le sol est constitué d'un matériel combustible, utiliser une protection en matériel incombustible (acier, verre...) qui protège également la partie frontale de la chute eventuelle des produits brûlés au cours des opérations de nettoyage.

En présence d'un sol en matérieliau combustible, il faut toujours monter une surface de protection du sol.

Installer le poèle également détached de tout mur/surface incombustible, en respectant une distance de circulation d'air minimum de 200 mm (arrière) et 200 mm (lateral) pour permettre une ventilation efficace de l'appareil et une bonne répartition de la chaleur dans l'environnement.

Assurer en tous cas une distance adequate pour faciliter l'accessibilité pendant le nettoyage et l'entretien extraordinaire. Si cela n'est pas possible, il faut du moins permettre l'espacement du produit par rapport aux murs/encombrents adjacent.

Cette opération (1^*) doit être effectuee par un technicien habilité pour débrancher les conduits d'évacuation des produits de combustion et les rétabir ultérieurement.

Pour les générateurs raccordés à l'installation hydraulique, il faut prévoir un branchement entre l'installation même et le produit de telle sorte que, lors de la phase d'entretien extraordinaire, effectuee par un technicien habilite, il soit possible de déplacer le générateur 1 à au moins 50~cm des murs adjacents sans vider l'installation (par exemple en utilisant un double robinet-vanne d'arrêt ou un tuyau flexible approprié).

(1*) La réglementation nationale de référence pour l'installation des appareils domestiques est la UNI 10683 (IT) - DTU NF 24.1 (FR) - DIN 18896 (DE) - NBN B 61-002 (BE) - Real Decreto 1027/2007 (ES) Paesi Bassi (NL) Bouwbesluit - Danmark (DK) BEK n° 541 del 27/04/2020.

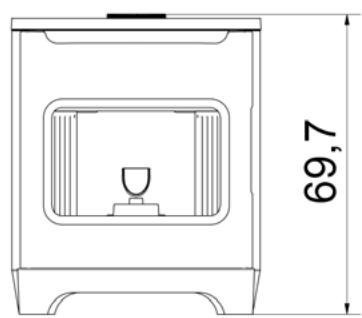

6.3 DIMENSIONS GÉNÉRALES

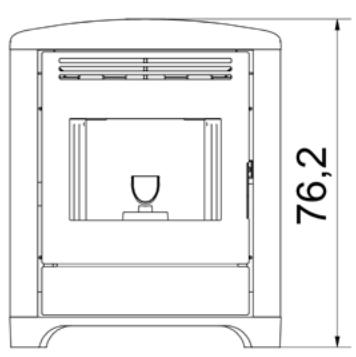

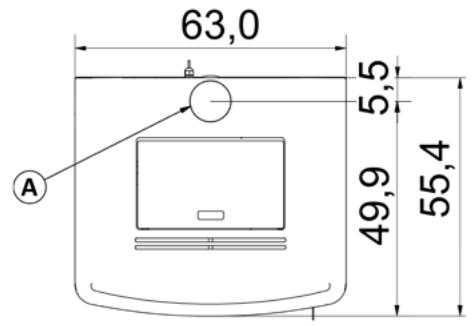

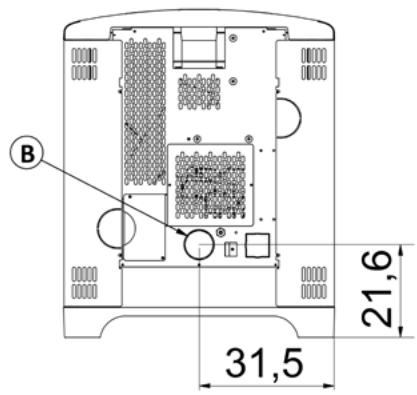

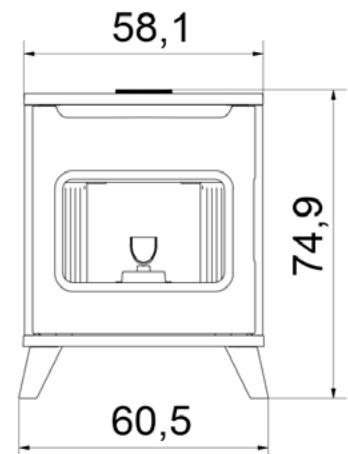

Fig. 21 - Dimensions générales: MAGRITTE 6

LEGENDE	Fig. 21
A	Tuyau d'évacuation d.8 cm
B	Prise d'air comburant d.6 cm

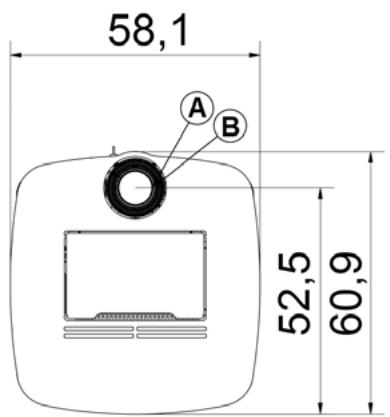

Fig. 22 - Dimensions generales: HUBLOT 6 UP

LEGENDA	Fig. 22
A	Tuyau d'évacuation d.8 cm
B	Prise d'air comburant d.13 cm

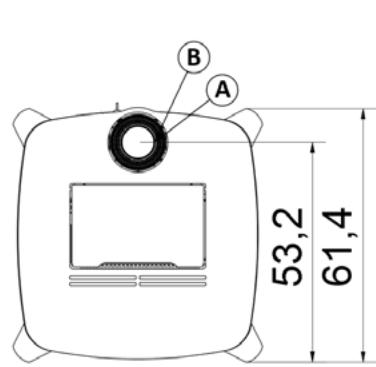

Fig. 23 - Dimensions generales: FLOS 6

LEGENDA	Fig. 23
A	Tuyau d'évacuation d.8 cm
B	Prise d'air combustant d.13 cm

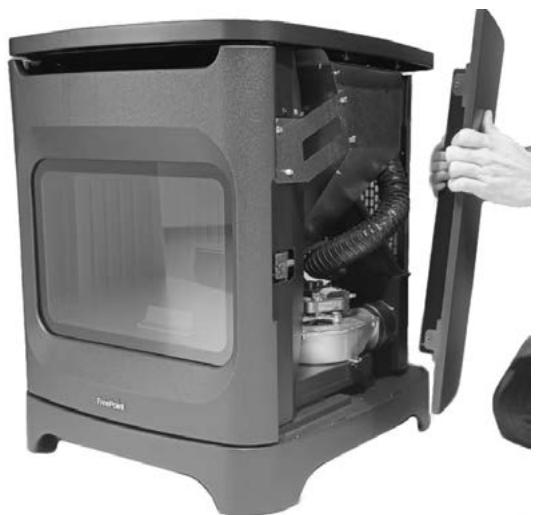

6.4 RETRAITS DES PANNEAUX LATERAUX (HUBLOT - FLOS - MAGRITTE)

Pour retarder les panneaux lateraux du poèle, procéder comme suit :

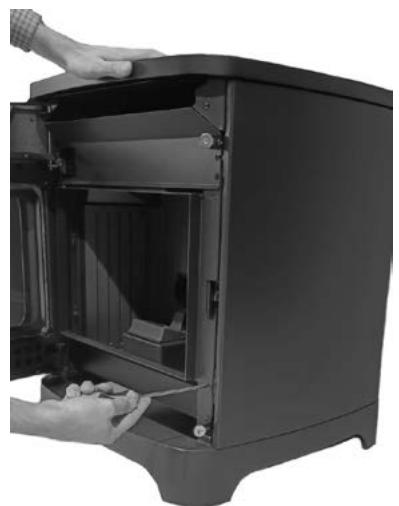

Fig. 24 - Retirer les vis

Fig. 25 - Decrocher les panneaux lateraux

• Dévisser les 2 vis (voir Fig. 24).
• Decrocher les 2 dents sur la partie inférieure du panneau latorial et l'enlever (voir Fig. 25).

6.5 RÉGLAGE PORTE

Pour le centrage de la porte, proceder comme suit :

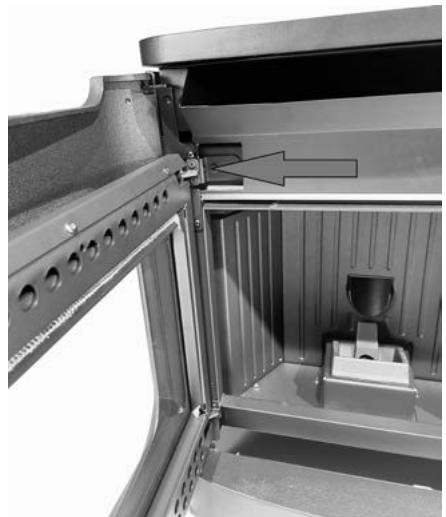

Fig. 26 - Réglage de la porte

Ouvrir la porte.
- Desserrez les deux vis avant dans la charnière supérieure et avec la vis laterale (elle entourée sur l'image) reglez la porte en avant ou en arrête (voir Fig. 26).
- Une fois le centrage de la porte trouve, verrouillez les 2 vis avant.

6.6 BRANCHEMENT ÉLECTRIQUE

Important: l'appareil doit être installe par un technicien spécialisé!

• Le branchement électric què s'effectue au moyen d'un cable avec fiche sur une prise électric què capable de supporter la charge et la tension de chaque modèle comme indiqué dans le tableau des données techniques (voir CARACTERISTIQUES a pag.34).
  La fiche doit être facilement accessible quand l'appareil est installé.
• S'assurer que le réseau électrique dispose d'une mise à terre suffisante : si celle-ci est inexistante ou insuffisante, procéder à sa réalisation selon les normes en vigueur.
• Brancher le cable d'alimentation avant sur le dos du poèle (voir Fig. 27 Fig. 28), puis à une prise murale.

Fig. 27 - Prise électrique avec interrupteur général

Fig. 28 - Fiche électrique connectée

• Ne pas utiliser de rallonges.
• Si le cable d'alimentation est endommage, il doit être remplaced par un technicien/agréé.
• Débrancher le poèle pendant les périodes d'inutilisation.
• Un raccordement électrique à une ASI ou à un ACCUMULATEUR/STABILISATEUR doit garantir une tension d'au moins 210 V sans fluctuations de tension. Étant donné la variété d'ASI sur le marché en termes de taille et de qualité de construction, nous ne pouvons pas fournir de garantie de fonctionnement une fois que le poèle a été connecté à ces apparêils.

6.7 RACCORDEMENT DU THERMOSTAT EXTERNE

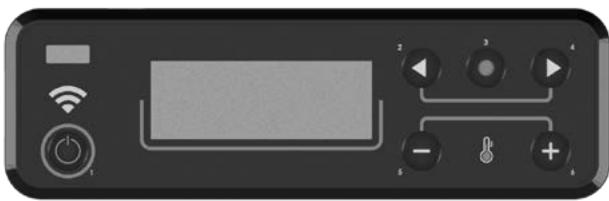

Fig. 29 - Display graphique

Le poèle a déjà un thermostat interne. Si vous le désirez, le poèle peut être relié à un thermostat ambient externe. Cette opération doit être effectué par un technicien agréé.

Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poële. Activer le thermostat externe (configuration d'usine OFF) de la manière suivante :

Appuyer sur la touche « menu »
Défilé avec les flèches jusqu'à « Selection »
- Sélectionner en appuyant sur « menu »
Défilé à nouveau avec les flèches jusqu'à « Therm. Deporte »
- Sélectionner en appuyant sur « menu »
Appuyer sur les touches - / +
Pour activer le thermostat externe, selectionner « 0n »
Appuyer sur la touche « menu » pour confirmer.

6.8 ÉTALONNAGE DU POÉLE ET MESURE DE LA DÉPRESSION

Cet apparéil est équipé d'un point de détention, placé dans le réservoir, qui permet de mesurer la dépression en,chambre de combustion et de vérifier le fonctionnement.

Pour effectuer cette opération propre comme suit:

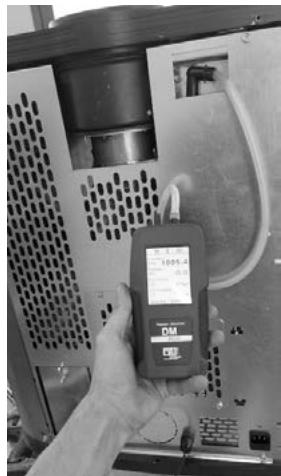

• Brancher un pressostat numérique à l'aide d'un petit tuyau pour détecter la dépression (voir Fig. 30).
• Charger la vis sans fin au moyen de la fonction prévue à cet effet.
• Demarrer le poèle et configurer «Set flamme» sur la puissance 1 (le démarrage de ce poèle dure de 8 à 10 minutes pour assurer un tirage minimum).
• Comparer les valeurs lues à celles figurant dans le tableau.
• Changer de puissance toutes les 10 minutes et attendre qu'elle se stabilise.
• Entrer dans le menu utilisateur et, le cas échéant, modifier les paramètres.

Fig. 30 - Retrait du bouchon Frame

DONNÉES	P1	P2	P3	P4	P5
Dépression - température du poêle 6 kW	19/20 Pa - 118°C	25/26 Pa - 150°C	34/35 Pa - 173°C	35/36 Pa - 195°C	36/37 Pa - 230°C

Remarque : pour obtenir une combustion optimale les valeurs de dépression doivent être comprises entre + - 5 Pa et les valeurs de température entre + - 10 °C.

Pour une longue durée de vie du poèle, le nettoyer régulièrement comme indiqué dans les paragraphs reportés ci-dessous.

• Les conduits d'évacuation des fumées (conduit de cheminée + conduit de fumée + cheminée) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d'assurance.
• En cas d'absence de normes locales et de directives de votre Compagnie d'assurance, il est nécessaire d'effectuer le nettoyage du conduit de cheminée, du conduit de fumée et de la cheminée au moins une fois par an.
• Au moins une fois par an, il est nécessaire de faire nettoyer la chambre de combustion, de vérifier les joints, de nettoyer les moteurs et les ventilateurs et de contrôler la carte électrique.

Toutes ces opérations doivent être programmes à temps avec le service Technique d'assistance agréée.

• Àprous une longue période de non-utilisation, avant d'allumer le poèle, contrôle que le système d'évacuation des fumées ne soit pas obstrué.
• Si le poèle est utilisé de manière continue et intense, toute l'installation (y compris la cheminée) doit être nettoyée et contrôleé à une fréquence plus importante.
  Pour un évientuel remplacement des parties endommagées, demander une piece détachée d'origine à votre Revendeur Agréé.

7.2 NETTOYAGE DU COLLECTEUR DES FUMÉES

Tous les 2/3 mois, nettoyer le système d'évacuation.

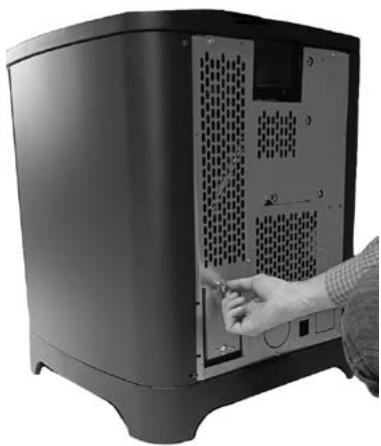

Fig. 31 - Nettoyage du conduit de fumée

Fig. 32 - Nettoyage du conduit de fumée

Enlever le "T" tampon du raccord (voir Fig. 31, Fig. 32).
- Aspirer la cende accumulée à l'intérieur.
- Àprous le nettoyage, repétér l'opération en sens inverse et en vérifiant l'intégrité et l'efficacité du joint: si nécessaire le faire remplacer.

Il est important de refermer le bouchon autrement les fumées nocives se rependant dans la salle.

7.3 NETTOYAGE DES PASSAGES DES FUMÉES

Chaque année, nettoyer des passages des fumées.

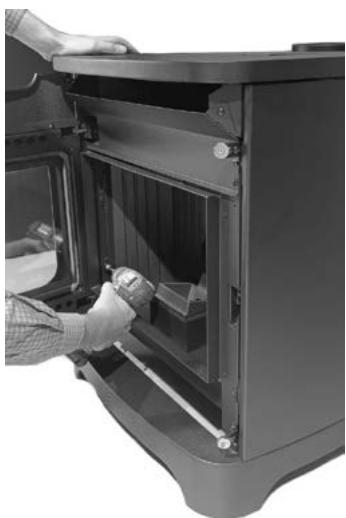

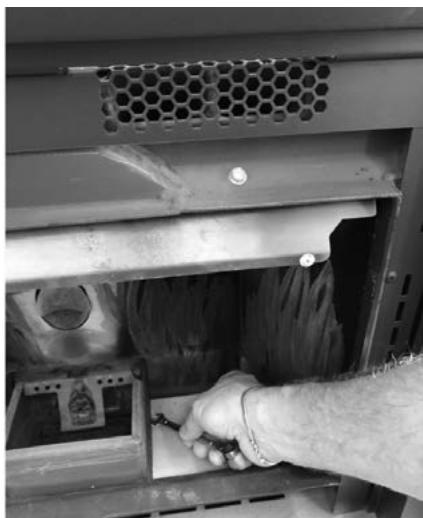

Fig. 33 - Retirer les vis

Fig. 34 - Retirer le bouchon d'inspection

Ouivre la porte.
- Enlevez les 4 vis (cf. Fig. 33 etzheimer le bouchon d'inspection Fig. 34).

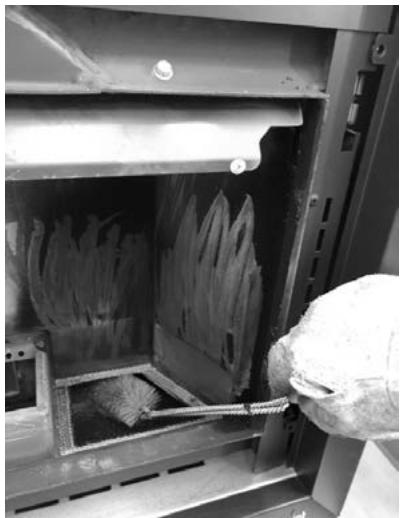

Fig. 35 - Nettoyer avec un goupillon.

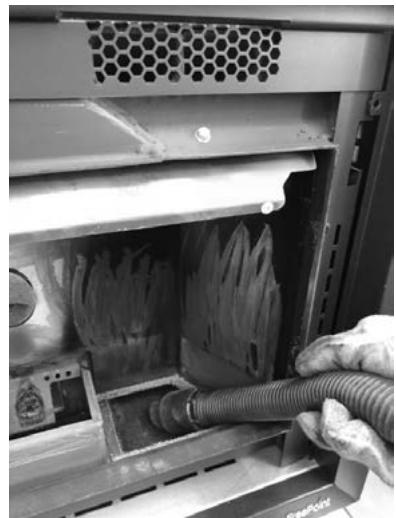

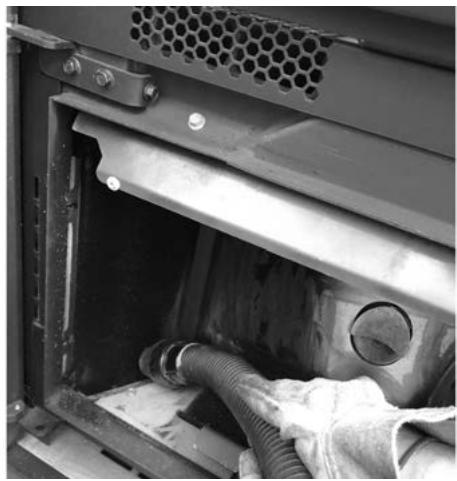

Fig. 36 - Aspirer les cendres.

Nettoyer a l'aide d'un goupillon et aspirer les cendres qui se sont accumulées à l'intérieur (cf. Fig. 35 et Fig. 36).
- Àprous le nettoyage, réplicuer l'opération inverse en vérifier l'intégrité et l'efficacité du joint d'étanchéité : le remplacer par des pieces de rechange d'origine si nécessaire.

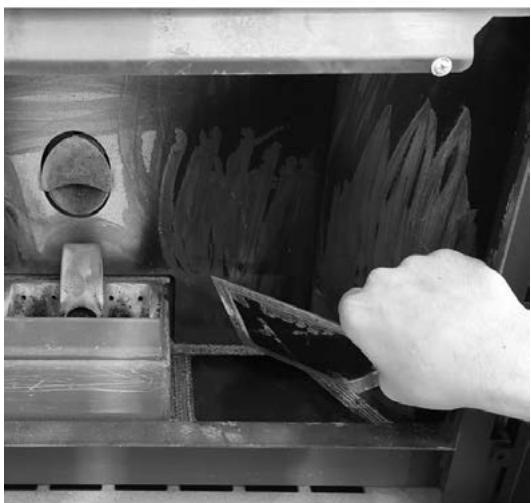

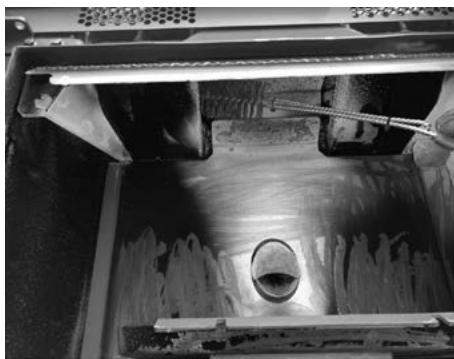

Fig. 37 - Nettoyer avec un goupillon.

Fig. 38 - Retirer les fontes laterales

Fig. 39 - Aspirer les cendres.

• Nettoyer à l'aide d'un goupillon et aspirer les cendres qui se sont accumulées à l'intérieur (cf. Fig. 37 Fig. 38 et Fig. 39).

7.4 NETTOYAGE ANNUEL DU CONDUIT DES FUMÉES

Chaque année, enlever la suite à l'aide de brosses.

Le nettoyage doit être effectué par un technicien compétent qui s'occupera du nettoyage du conduit de cheminée, du conduit de fumées et de la cheminée, il vérifiera leur bon fonctionnement et délivrera une déclaration écrite attesting la sécurité de l'installation. Cette opération doit être effectué au moins une fois par an.

7.5 REMPLACEMENT DES JOINTS

Si les joints de la porte à feu, du réservoir ou de la chambre des fumées se détiennent, il est nécessaire de les faire remplaçer par un technicien/agree afin de garantir le bon fonctionnement du poèle.

Utiliser uniquement des pieces de rechange d'origine.

8 EN CAS D'ANOMALIES

8.1 SOLUTION DES PROBLEMES

Avant tout essai et/ou intervention du technicien agree, il devra vérifier que les paramètres de la cartelectronique correspondent à son tableau de referencia.

En cas de doute sur l'utilisation de poèle, TOUJOURS appeler le personnel technique agréé afin d'éviter des dommages irréparables!

PROBLEME	CAUSE	SOLUTION	INTERVENTION
Le panneau de contrôle ne s'allume pas	Le poèle n'est pas alimenté	Vérifier que la fiche soit raccordée.
	Fusibles de protection dans la prise électrique ont sauté	Remplacer les fusibles protection prise électrique (3,15A-250V).
	Panneau de commande défectueux	Remplacer la console du panneau de commande.
	Câble plat défectueux	Remplacer le cable plat.
	Carte électronique défailleante	Remplacer la carte.
Les pellets n'arrivent pas dans la chambre de combustion	Réserveoir vide	Remplir le réservoir.
	Porte du feu ouverte ou portillon du pellet ouvert	Fermer la porte du feu et le portillon du pellet et contrôler qu'il n'y aït pas de grains de pellet en correspondance avec le joint.
	Poèle bouché	Nettoyer la chambre des fumées
	Vis sans fin bloquée par un objet étran-ger (par exemple des clous)	Nettoyer la vis sans fin.
	Motoréducteur vis sans fin cassé	Remplacer le motoréducteur.
	Vérifier qu'aucune "ALARM ACTIVE"	Faire contrôler le poèle par un technicien/agree.
Le feu s'éteint et le poèle s'arrête	Réserve vide	Remplir le réservoir.
	Vis sans fin bloquée par un objet étranger (par ex. des clous)	Nettoyer la vis sans fin.
	Pellets de mauvaise qualité	Essayer avec d'autres types de pellets.
	Paramètre configuré dans la carte à la phase 1 est trop bas	Régler la charge des pellets.
	Vérifier qu'aucune "ALARM ACTIVE" n'apparaisse à l'écran.	Faire contrôler le poèle par un technicien agrée.
	La porte n'est pas parfaitement fermée ou les joints sont usés	Vérifiez le joint de la porte et remplacez les joints.
	Phase d'allage non conclude	Vider le brasier et répéter l'allage.
	Évacuation obstruée	La cheminée d'évacuation est partiellement ou totalement bou-chée. Contacter un fumiste expert pour effectuer une vérification de l'évacuation du poèle jusqu'àau terminal de cheminée. Nettoyer immédiatement.
Flamme faible ou orange, les pellets ne brûlent pas correctement et la vitre se noircit	Air de combustion insuffisant	Contrôler les points suivants: obstructions eventuelles de l'entrée d'air comburant à l'arière ou sous le poèle; grille du braso obstruée et/ou logement braso obstrué par un excès de cendre. Faire nettoyer par un technicien agrée les pales et l'intérieur de l'aspirateur. (voir VARIATION RPM FUMEES Manuel de l'Utilisateur)
	Évacuation obstruée	La cheminée d'évacuation est partiellement ou totalement obstruée. Appeler un ramoneur qualifié qui effectuera un contrôle depuis l'évacuation du poèle jusqu'àau terminal de cheminée. Nettoyer immédiatement.
	Poèle bouché	Nettoyer l'intérieur du poèle
	Aspirateur des fumées cassé	Les pellets peuvent brûler grâce à la dépression du conduit de fumées sans l'aide de l'aspirateur. Faire immédiatement replacer l'aspirateur des fumées. Le fonctionnement du poèle sans l'aspirateur des fumées peut être nocif pour la santé.
Le ventilateur échangeur continue à tournier même si le poèle est froid	Sonde de tempora-ture des fumées défectueuse	Faire replacer la sonde des fumées.
	Carte électronique défectueuse	Faire replacer la carte électronique.
Cendres autour du poèle	Joints de la portedéfectueux ouabimés	Faire replacer les joints.
	Tuyaux du conduitde cheminée nonhermétiques	Consulter un ramoneur qualifié qui effectuera immédiatementles raccordements avec du silicone haute température et/ou lereplacement des tuyaux par des tuyaux répondant aux normesen vigueur. La canalisation des fumées non hermétique peut nuireà la santé.
Le poèle à puissancemaximale mais il nechauffe pas	Température am-biante atteinte	Le poèle marche au minimum Élever la température ambiente soupaitée
Le poèle marche àplain régime. L'écranaffiche "Surchauffe Fumees"	Température limite des fumées atteinte	Le poèle marche au ralenti, pas de problème.
Le conduit de fumée du poèle condense	Température desfumées trop BASSE	Vérifier que le conduit de fumée ne soit pas obstrué
		Augmenter la puissance minimale de l'appareil (descente degranulés et vitesse ventilateurs)
		Installer un collecteur de condensation
Le poèle marche àplain régime. L'écranaffiche "SERVICE"	Avis de maintenancepériodique (nebloque pas)	Lorsque cette mention clignotante apparait à l'allumage, celasignifie que les heures de fonctionnement préétablies avant lamaintenance sont écoulées. Appeler le centre d'assistance.

9 DONNÉES TECHNIQUES

9.1 INFORMATION POUR LES REPARATIONS

Voici quelques indications pour permettre au technician agree d'acceder aux parties mécaniques du poèle.

• Pour le replacement des fusibles dans la prise électrique qui se trouve à l'arrière du poèle retarder le couvercle en plastique à l'aide d'un tournevis plat (voir Fig. 40) et retarder les fusibles à remplacer.

Fig. 40 - Hublot avec les fusibles a enlever

Procedez comme suit:

Retirer les cottes (voir les chapitres dédiés).
- Àpres ces opérations, vous pouvez acceder à ces composants: motoreducteur, bougie d'allumer, ventilateur d'ambiance, aspirateur des fumées, sonde d'ambiance, sonde des fumées, thermostat, carte électronique, pressostat.

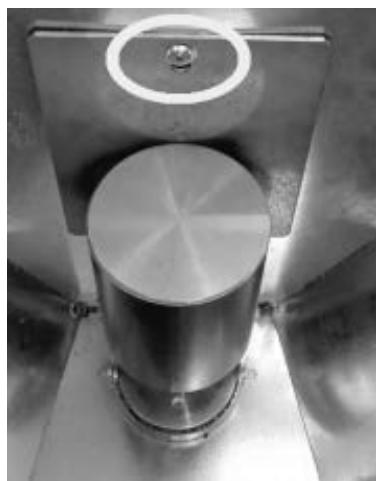

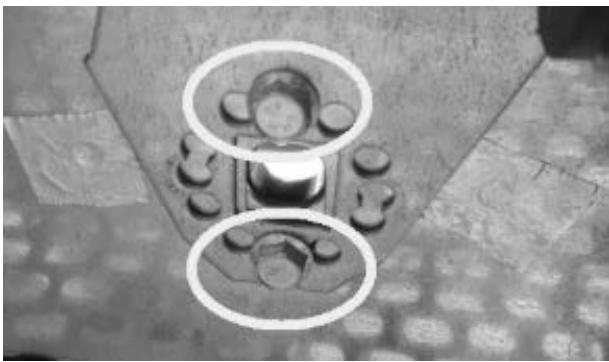

Pour la substitution et/ou nettoyage de la vis sans fin il faut devisser les trois vises du motoriducteur et le defiler, devisser les deux vises au-dessous du motoreducteur de la vis sans fin, enlever la grille de protection des mains à l'intérieur du serbatotio, et enfin devisser les boulons a l'intérieur de la vis sans fin. (voir Fig. 41 Fig. 42)

Fig. 41 - Retirer les vis

Fig. 42 - Retrait des vis

10 CHARACTERISTIQUES

DESCRIPTION	HUBLOT	FLOS	MAGRITTE
LARGEUR	60.5 cm	58.1 cm	63 cm
PROFONDEUR	61.4 cm	60.9 cm	55.4 cm
HAUTEUR	75 cm	69.7 cm	76.2 cm
POIDS	118 kg	119 kg	126 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	3,1 - 6,7 kW	3,1 - 6,7 kW	3,1 - 6,7 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,8 - 6 kW	2,8 - 6 kW	2,8 - 6 kW
RENDEMENT (Min/Max)	91 - 90 %	91 - 90 %	91 - 90 %
TEMPÉRATURE DES FUMÉES (Min/Max)	110 - 155 °C	110 - 155 °C	110 - 155 °C
PORTÉE MAXIMALE DES FUMÉES (Min/Max)	2,9 - 4,3 g/s	2,9 - 4,3 g/s	2,9 - 4,3 g/s
ÉMISSION CO (13% O2) (Min/Max)	0,012 - 0,008 %	0,012 - 0,008 %	0,012 - 0,008 %
ÉMISSION OGC (13% O2) (Min/Max)	1 - 1 mg/Nm3	1 - 1 mg/Nm3	1 - 1 mg/Nm3
ÉMISSION NOX (13% O2) (Min/Max)	115 - 120 mg/Nm3	115 - 120 mg/Nm3	115 - 120 mg/Nm3
CONTENU moyen en CO à 13% O2 (Min/Max)	150 - 100 mg/Nm3	150 - 100 mg/Nm3	150 - 100 mg/Nm3
CONTENU moyen de POUSSIÈRES à 13% O2 (Min/Max)	19 - 15 mg/Nm3	19 - 15 mg/Nm3	19 - 15 mg/Nm3
DéPRESSION CHEMINÉE (Max)	11 Pa	11 Pa	11 Pa
SUR CONDUIT DE FUMÉE PARTAGÉ	NON	NON	NON
DIAMÈTRE ÉVACUATION DES FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE DES PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ DES PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME POUVANT ÉTRÉ CHAUFFÉ 18/20 °C Coeff. 0,045 kW (Min/Max)	78 - 168 m3	78 - 168 m3	78 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,7 - 1,4 kg/h	0,7 - 1,4 kg/h	0,7 - 1,4 kg/h
CAPACITÉ RÉSEROVOIR	10 kg	10 kg	10 kg
AUTONOMIE (Min/Max)	14 - 7 h	14 - 7 h	14 - 7 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	346 W	346 W	346 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
PRISE D'AIR EXTÉRIEUR MINIMUM (dernière section utile)	80 cm2	80 cm2	80 cm2
POÈLE À CHAMBRE ÉTANCHÉ	OUI	OUI	OUI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous)	200 / 200 / 0 mm	200 / 200 / 0 mm	200 / 200 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	750 / 1000 mm	750 / 1000 mm	750 / 1000 mm

NOTE

89023012B

Rev.00-2023

CADEL srl
