Type de produit	Pompe de relevage
Marque	WOODS
Modèle	WDP-01
Alimentation électrique	100 - 230 V~, 50/60 Hz
Consommation d'énergie	3 W
Tête de charge maximale	10 m
Débit d'eau	40 L/h
Capacité du réservoir	200 ml
Niveau sonore	21 dB(A)
Température de fonctionnement	2 °C à 50 °C
Interrupteur de sécurité	NC (Normalement fermé) 3 A - 250 V
Compatibilité	Déshumidificateurs Wood's séries SW et WCD (sauf DS) ; mini-splits jusqu'à 15 kW (45 000 BTU/h)
Entretien	Rinçage avec produit antibactérien ; nettoyage des filtres tous les 6 mois ; chiffon doux et humide ; pas de solvants
Garantie consommateurs	2 ans
Garantie usage professionnel	1 an

FOIRE AUX QUESTIONS - WDP-01 WOODS

Comment installer la pompe de relevage WDP-01 ?

Suivez les étapes du manuel : fixez le tuyau au plateau de vidange, positionnez la pompe horizontalement, fixez les languettes, raccordez le tuyau d'entrée, puis branchez le tuyau de sortie. Assurez-vous que la pompe est de niveau.

Quelle est la tension d'alimentation de la pompe ?

La pompe fonctionne sur une plage de tension de 100 à 230 V~, 50/60 Hz.

Quel est le débit d'eau de la pompe ?

Le débit est de 40 L/h (litres par heure).

La pompe est-elle bruyante ?

Non, son niveau sonore est de seulement 21 dB(A), ce qui est très silencieux.

Comment entretenir la pompe ?

Rincez régulièrement la pompe avec un produit antibactérien et nettoyez les filtres tous les 6 mois (ou plus souvent si nécessaire). Utilisez un chiffon doux et humide, évitez les solvants.

Quelle est la durée de garantie ?

Pour les consommateurs, la garantie est de 2 ans à compter de la date d'achat. Pour un usage commercial, elle est limitée à 1 an.

Que faire si la pompe fonctionne en continu ?

Vérifiez que la pompe est installée horizontalement. Si ce n'est pas le cas, replacez-la en utilisant le niveau. Nettoyez également l'intérieur du réservoir et le flotteur.

Quelles sont les précautions de sécurité à respecter ?

Utilisez toujours la pompe en position horizontale. L'installation doit être effectuée par un professionnel qualifié. Utilisez des pièces de rechange d'origine. Si le câble ou le boîtier est endommagé, faites-le remplacer par un professionnel.

Avec quels déshumidificateurs la pompe est-elle compatible ?

Elle est compatible avec les déshumidificateurs Wood's des séries SW et WCD, à l'exception de la série DS.

Comment raccorder le tuyau de sortie d'eau ?

Utilisez le tuyau de sortie assemblé fourni dans le kit. Raccordez-le à la sortie d'eau de la pompe et maintenez-le avec un collier. Veillez à ce que le tuyau ne soit pas plié.

MODE D'EMPLOI WDP-01 WOODS

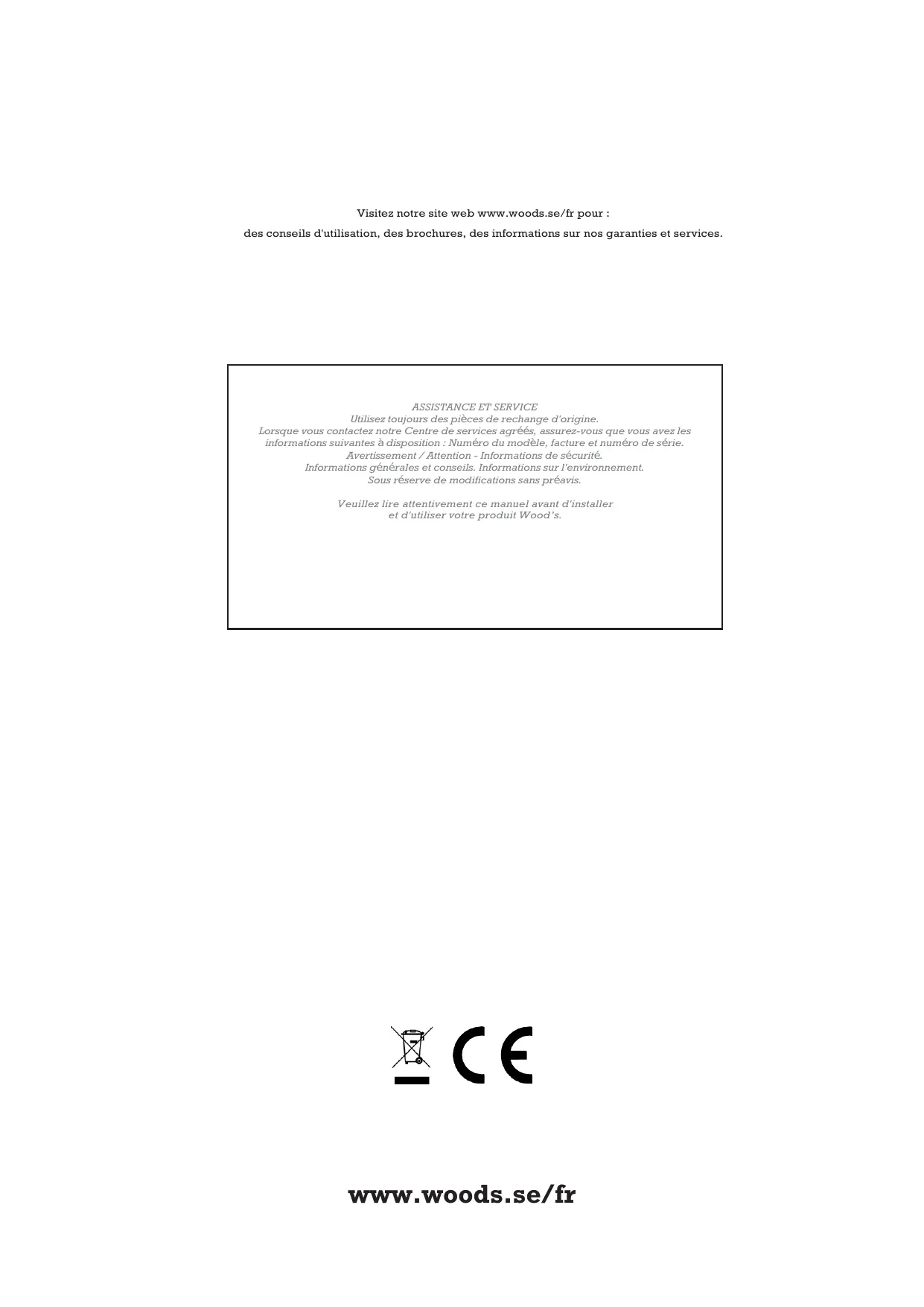

Visitez notre site web www.woods.se/fr pour :

des conseils d'utilisation, des brochures, des informations sur nos garanties et services.

ASSISTANCE ET SERVICE

Utilizez toujours des pieces de rechange d'origine.

Lorsque you contactez notre Centre de services agreés, assurez-vous que you avez les

informations suivantes à disposition : Numéro du modele, facture et numero de série.

Avertissement / Attention - Informations de sécurité.

Informations générales et conseils. Informations sur l'environnement.

Sous réserve de modifications sans préavis.

Veuillez dire attentivement ce manuel avant d'installer

et d'utiliser votre produit Wood's.

A

B

C

D1
D2

E

F

G1

G 2

H1

H 2

H3

H4

1. Informations importantes

Merci d'avoir acheté la pompe de releavage WDP-01 Wood's. Ce manuel foumit les instructions pour une bonne installation de la pompe. Il est important de suivre attentivement ces instructions.

1. Informations importantes

1. Avant d'instructor la pompe de releavage, assurez-vous que le déshumidificateur n'est pas branché à une prise de courant.
2. Ce produit est destiné à être utilisé uniquement avec les déshumidificateurs Wood's de la série SW et WCD (sauf la série DS).
3. Si le fil électrique, le boîtier de raccordement ou la pompe de releavage est endommagé, la pièce endommagée doit être remplacée par un professionnelnel qualifié utilisant des pièces de rechange d'origine disponibles auprès du fabricant ou du revendeur Wood's.
4. L'installation doit être effectuee conformement au present manuel.
5. La pompe doit toujours être utilisée en position horizontale.

2. Description du produit

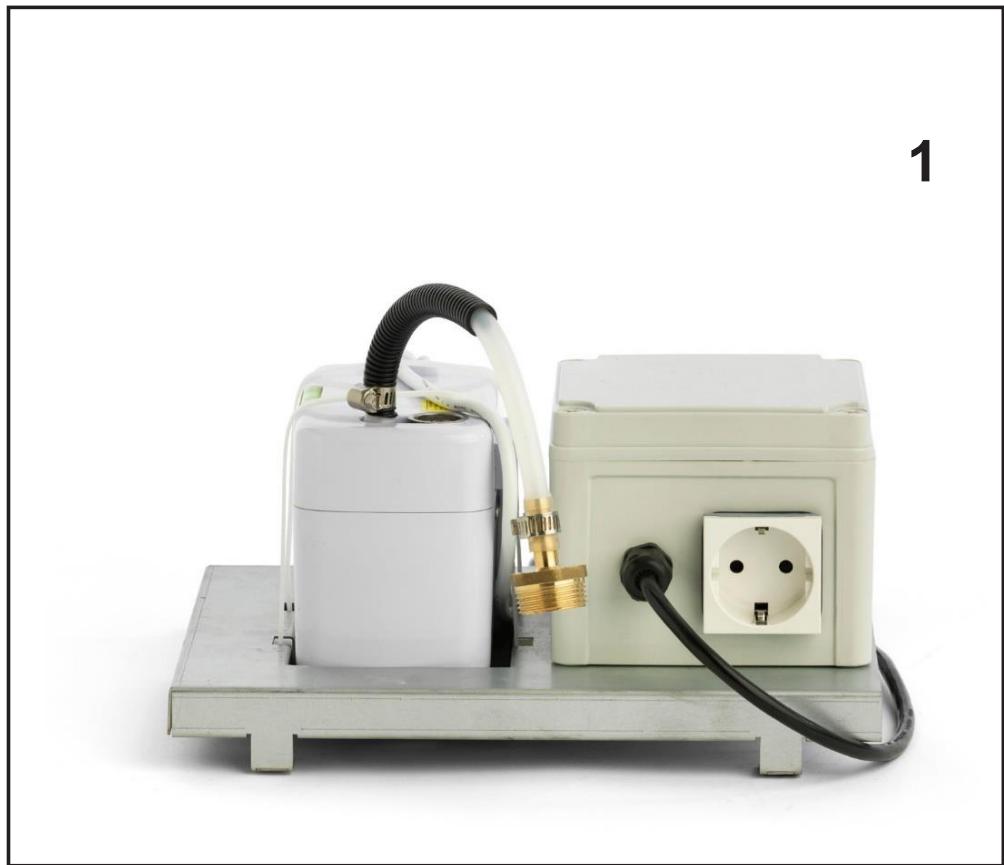

Photo A. Pompe de releavage WDP-01

Description détaillée de la pompe de releavage

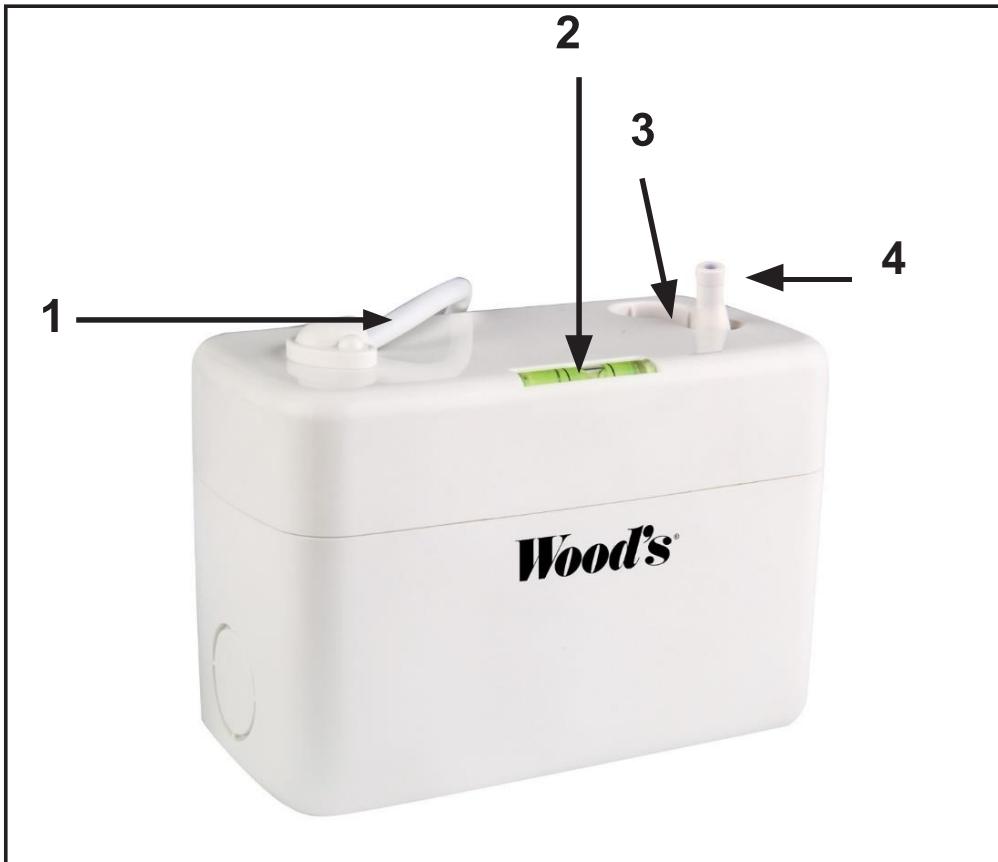

Photo B

1)Alimentation électrique
2) Niveau pour positionnement horizontal
3) Entrée d'eau
4) Sortie d'eau

3. Caractéristiques techniques

Modèle	WDP-01
Voltage	100-230V~/50-60Hz
Tête de charge	10m
Classe	NC
Débit de l'eau	40L/h
Réservoir	200ml
Mini splits jusqu'à	15KW(45,000tu/hr)
Niveau sonore	21dB(A)
Température ambiente	2°C~50°C
Consommation d'énergie	3W
Interrupteur de sécurité	NC 3A-250V

4. Installation de la pompe de releavage

Etapes :

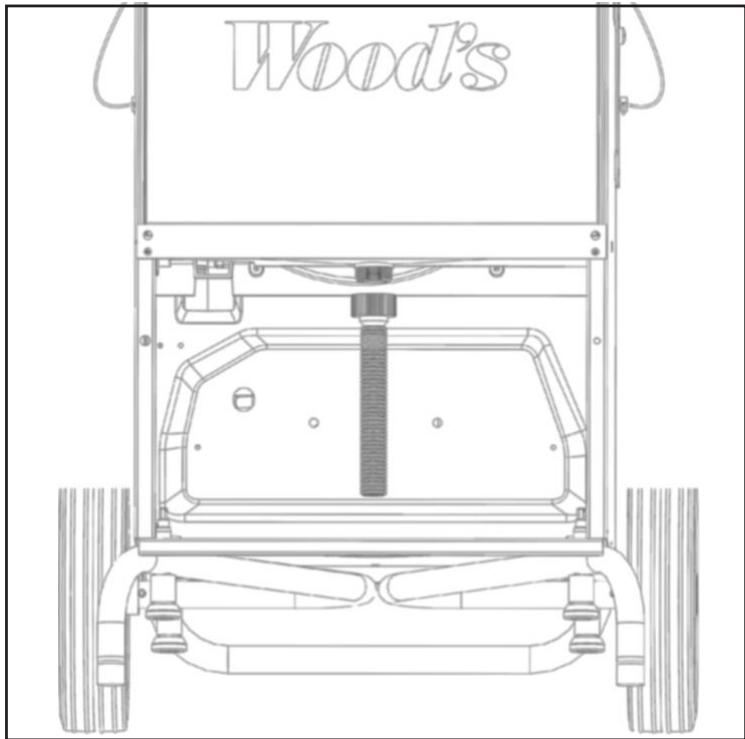

Photo C

Fixer le tuyau et l'adaptateur de tuyau au plateau de vidange. Serrer l'adaptateur pour obtenir une connexion étanche.

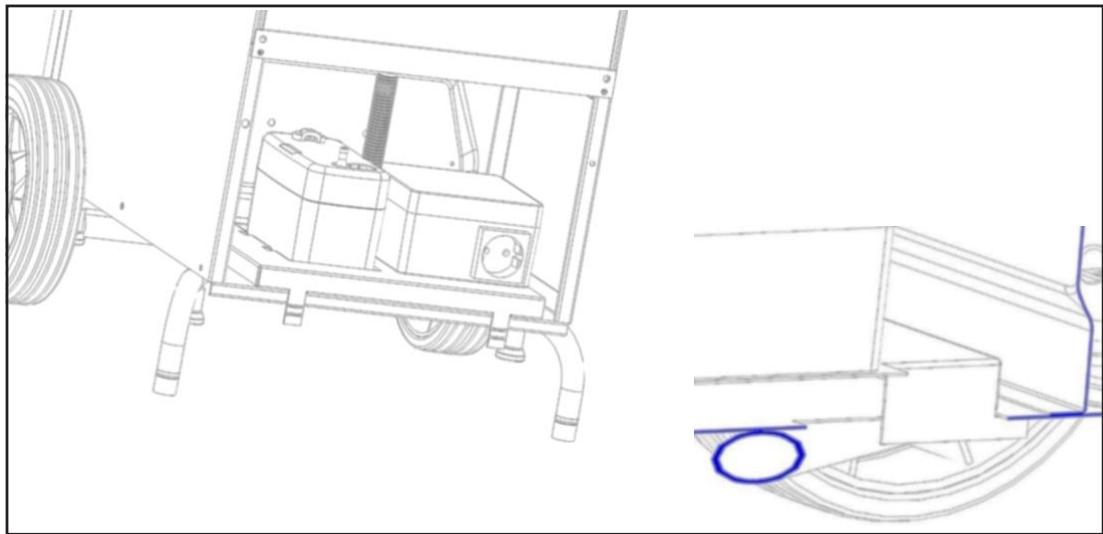

Photo D

D1. Positionner le corps de la pompe. Observer la position des languettes avant par rapport aux découvertes de la plaque inférieure du déshumidificateur.
D2. Il peut être nécessaire d'incliner légèrement la pompe vers l'avant du déshumidificateur pour faciliter l'entrée dans les ouvertures.

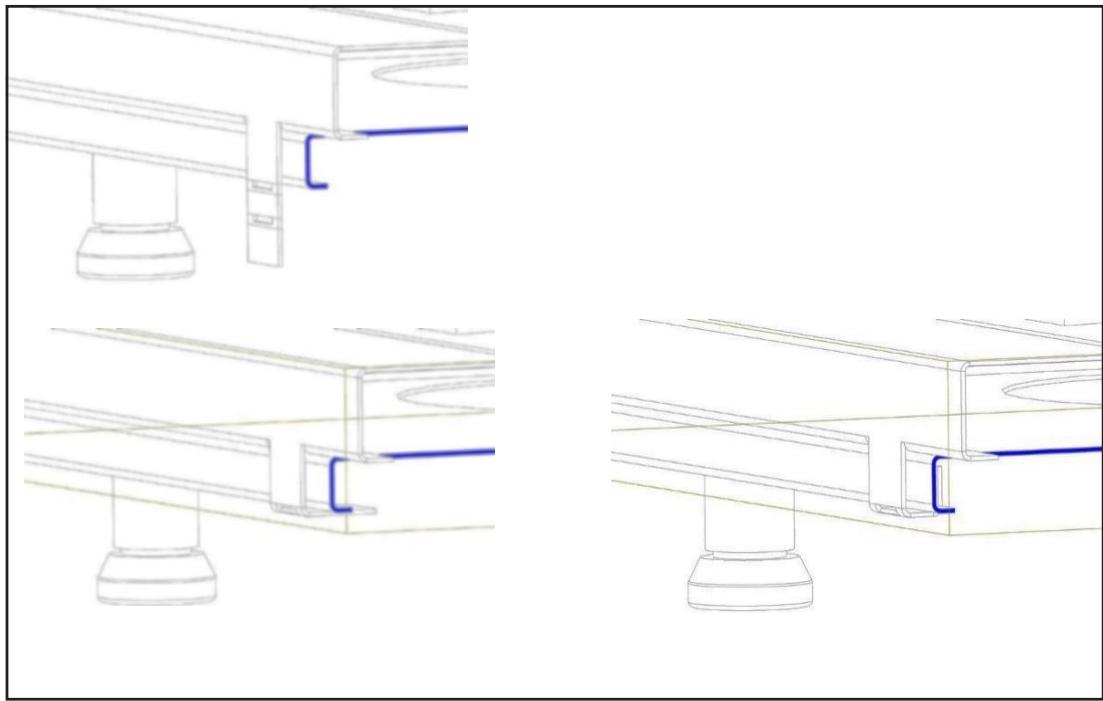

Photo E

Fixer le groupe de pompage en pliant, à la main ou à l'aide d'un outil, les deux languettes avant autour de la plaque inférieure du déshumidificateur

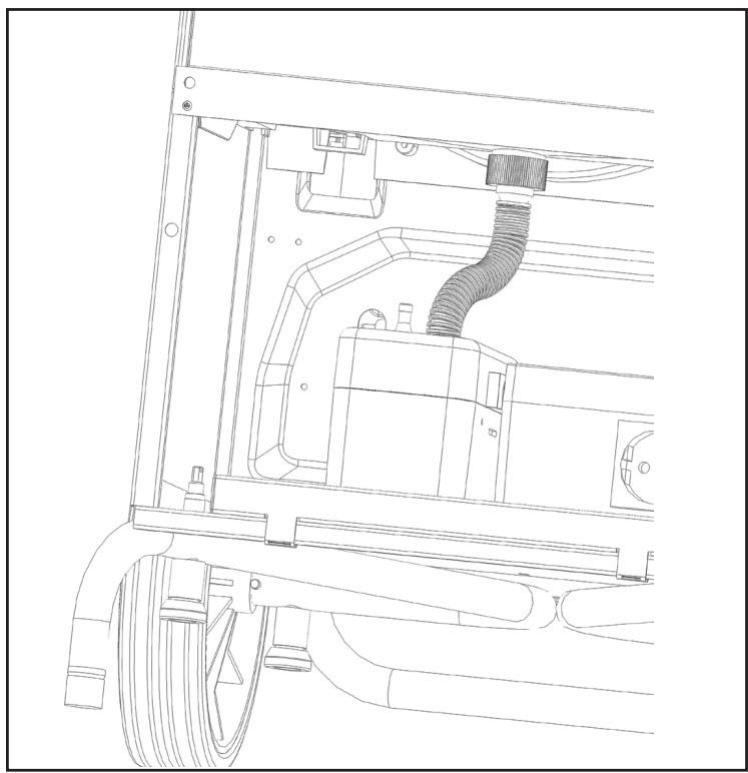

Photo F

Raccorder le tuyau à l'entrée supérieure de la pompe. Assurez-vous que le tuyau n'est pas pié une fois le montage terminé.

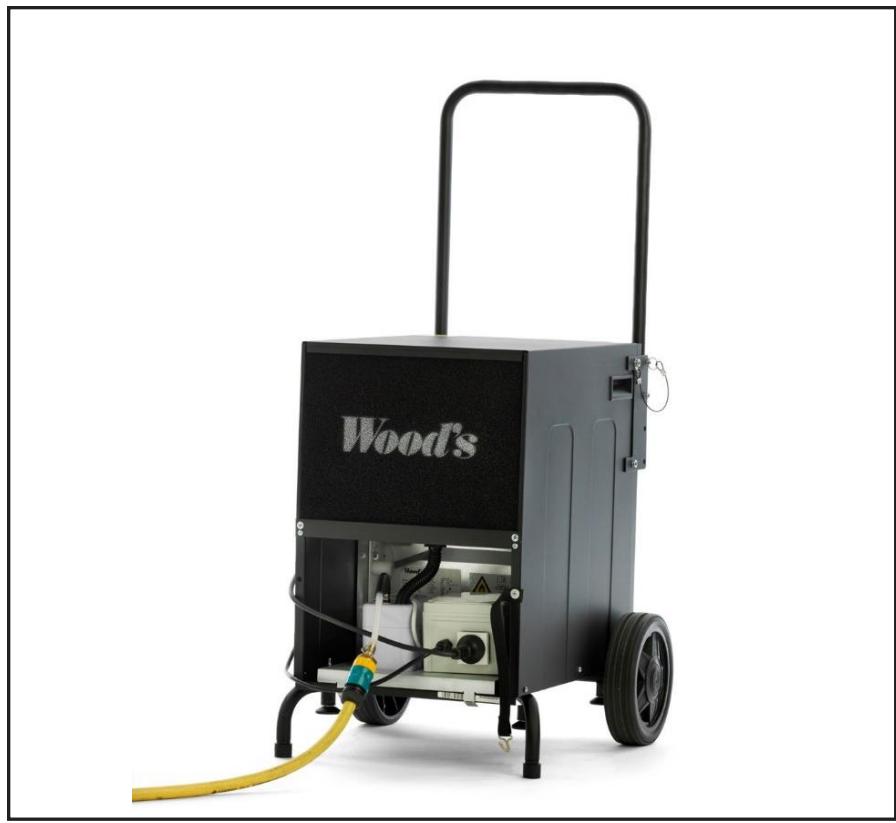

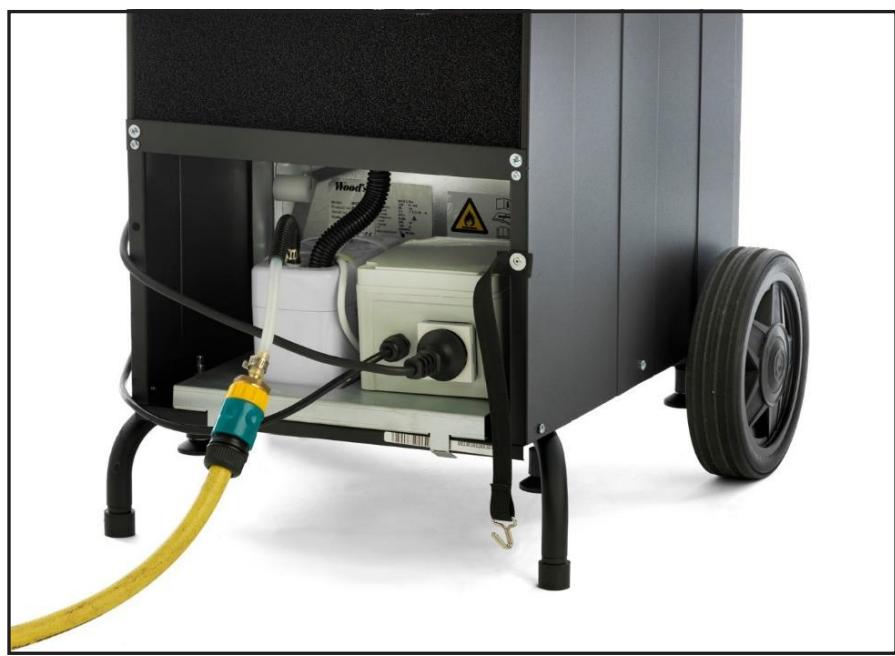

Photo G1 and G2

Module de pompé installé WDP-01

5. Raccordement des tuyaux à la pompe

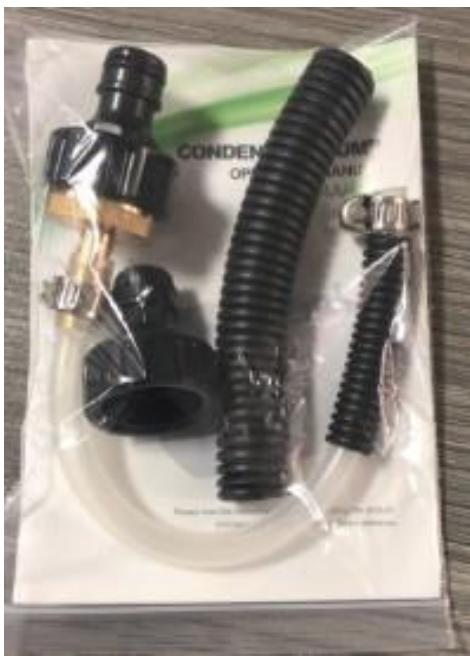

Photo H1

Le contenu de la boite du produit :

1) Manuel : 1pcs
2) Joint en plastique : 1pcs
3) Tuyau ondulé : 1pcs
4) Tuyau de sortie assemblé : 1 kit

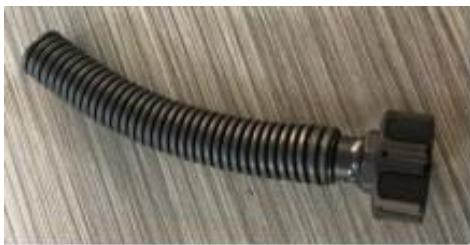

Photo H2

Tuyau pour raccorder le plateau de récapération d'eau et le tuyau d'écoulement

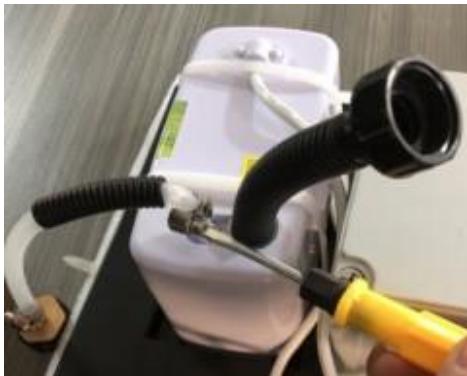

Photo H3

Raccorder le tuyau à la sortie d'eau de la pompe et maintener-le à l'aide d'un collier.

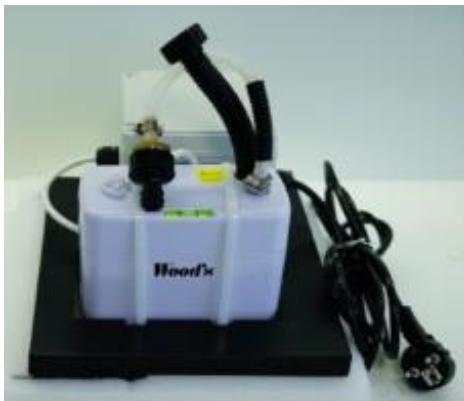

Photo H4

Voici comment le produit se présente pré-assemblé.

6. Service

Si l'appareil doit être réparé, vous devez d'abord contacter votre revendeur local. Une preuve d'achat sera requise pour toute demande de garantie.

7. Dépannage

Problème	Cause	Action
La pompe fonctionnelle sans arrêt	1. L'installation n'est pas horizontal.	1. Replacer le bac en se servant du niveau.
	2. Il y a des saletés à l'intérieur du réservoir.	2. Nettoyer l'intérieur du bac et le flotteur.
La pompe fait des bruits sourds	1. L'eau est siphonnée dans la pompe.	Vérifier si le tuyau de sortie est plus bas que la pompe, ce qui entraînerait un siphonnage, et relever la position de la pompe à eau condensée.
La pompe ne fonctionnelle plus	1. L'installation n'est pas horizontal.	1. Avec le niveau, vérifier que la pompe est bien horizontal.
	2. La pompe n'est pas alimentée par le courant	2. Vérifier l'alimentation électrique.
	3. Le voltage n'est pas correct.	3. Vérifier le voltage.

8. Maintenance

Pompe de releavage

Rincer la pompe avec un produit antibactérien régulierement et nettoyer les deux filtres tous les 6 mois ou plus souvent si nécessaire pour éviter l'accumulation de poussières. Nettoyer l'appareil avec un chiffon doux et humide. Ne pas utiliser de solvants ou de nettoyants agréssifs car cela pourrait endommager la surface de l'appareil.

9. Garantie

Pour les consommateurs, la garantie est limite a 2 ans à compter de la date d'achat.

La garantie n'est considérée comme valable que si les factures d'achat originales peuvent être représentées et seulement si le produit a été installé et utilisé conformément aux instructions données dans ce manuel. La garantie ne couvre pas les dommages causés par une mauvaise manipulation du produit.

Pour un usage commercial et professionnel, la garantie est limitee a 1 an a compter de la date d'achat.

Contact:

Wood's est fabriqué et commercialisé par Woods TES Sweden

AB Maskingatan 2-4

441 39 - Alingsas, Sweden
