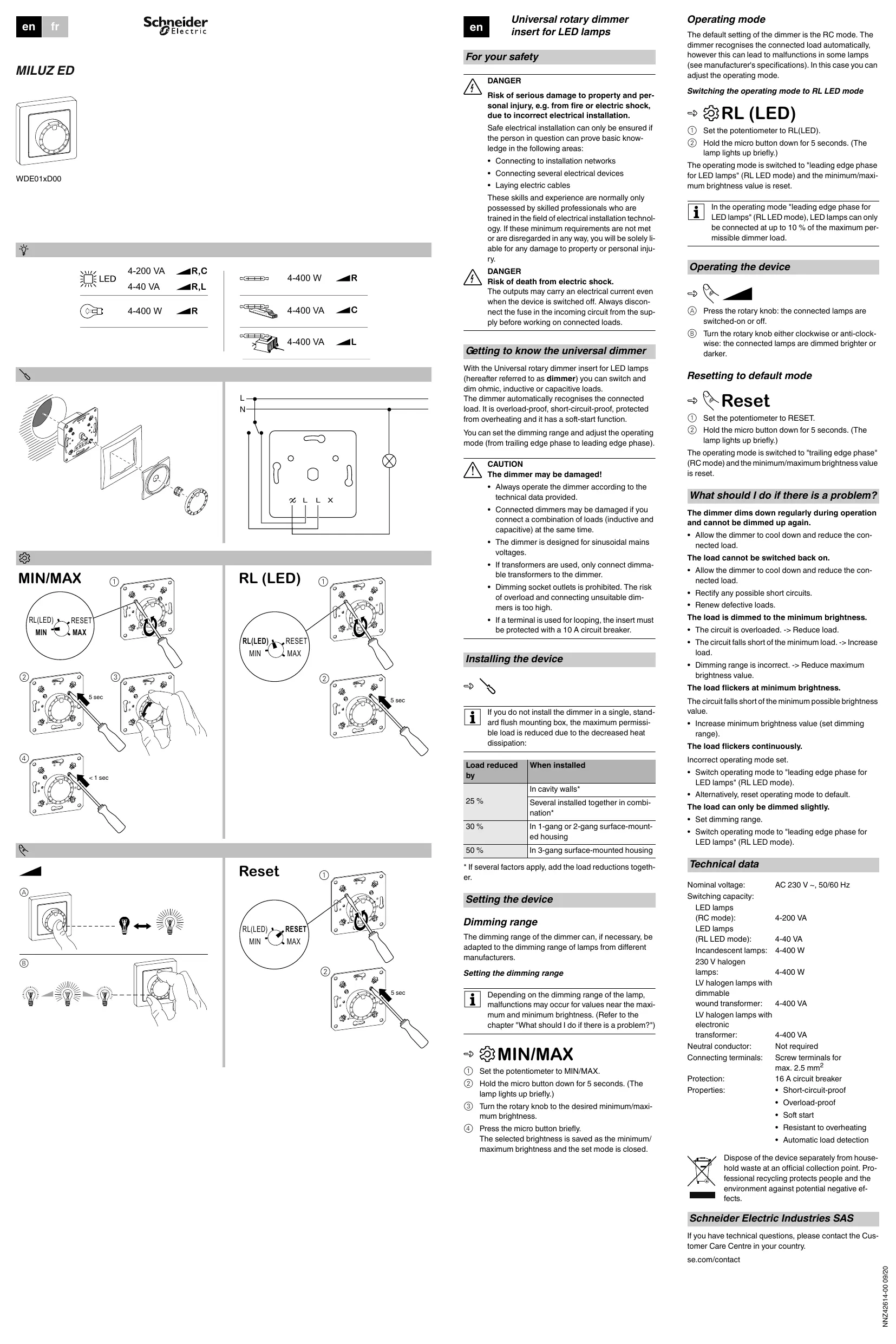

MODE D'EMPLOI MILUZ ED SCHNEIDER ELECTRIC

RLLED) 4e RESET MIN X A MAX RLILED),»,, RESET MIN LA MAX Mécanisme de variateur

rotatif pour lampes LED Pour votre sécurité

À DANGER Risque de graves dommages matériels et de blessures corporelles sérieuses dus, par exemple, au feu ou à un choc électrique ayant pour origine une installation électrique incorrecte. Seule une personne justifiant de connaissances. de base dans les domaines suivants peut assurer une installation électrique sécurisée : + raccordement aux réseaux d'installation + raccordement de différents appareils élec- triques

+ pose de câbles électriques Seuls les professionnels compétents ayant été formés dans le domaine de la technologie de l'installation électrique possèdent, en règle géné- rale, ces compétences etcette expérience. Sices conditions minimum ne sont pas remplies ou ignorées de quelque manière que ce soit, vous serez entièrement tenu responsable en cas de dommages sur des biens ou sur des personnes.

ÂÀ Risque de mort par choc électrique. Ilse peut que les sorties soient sous tension élec- trique, même lorsque l'appareil est à l'arrêt. Avant toute intervention sur les charges raccordées, toujours retirer le fusible dans le circuit d'entrée de l'alimentation électrique.

Présentation du variateur universel

Avec le mécanisme variateur universel pour lampes LED (appelé ci-après le variateur), vous pouvez commuter ou varier les charges ohmiques, inductives ou capaci- tives.

Le variateur reconnaît automatiquement la puissance de raccordement. Il est résistant aux surcharges, aux courts-cireuits, protégé contre la surchauffe et possède une fonction de démarrage progressif.

Vous pouvez régler la plage de variation et changer le mode de fonctionnement (du contrôle de phase « trailing edge » au contrôle de phase « leading edge »).

ATTENTION Risque d'endommagement du variateur !

+ Utilisez toujours le variateur dans le respect des caractéristiques techniques fournies.

Des variateurs connectés risquent d'être en- dommagés si vous connectez une combinai- son de charges (inductives et capacitives) en même temps.

+_Le variateur est conçu pour des tensions de ré- seau sinusoïdales.

En cas d'utilisation d'un transformateur, raccor- dez uniquement un transformateur variable au variateur.

Il est interdit de faire varier une prise de cou- rant. Le risque de surcharge ainsi que de rac- cordement de variateurs inadéquats serait trop grand.

En cas d'utilisation d'une borne pour un mon- tage en cascade, il faut protéger le mécanisme à l'aide d'un disjoncteur 10 A.

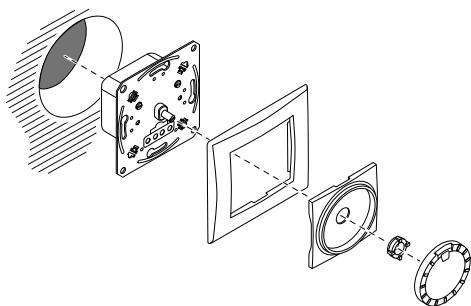

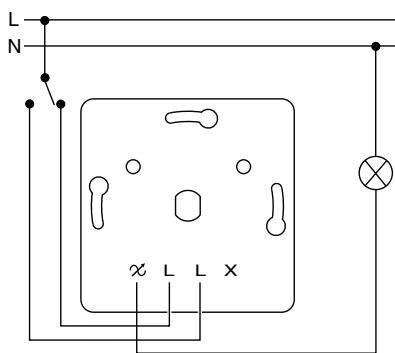

Installation de l'appareil

ä] Sivous n'installez pas le variateur dans un seul

boîtier d'encastrement standard, la charge maxi- mum admise est réduite en raison de la dissipa- tion en baisse de la chaleur :

Charge réduite de |Si installé Dans des cloisons creuses”

25% Plusieurs unités installées en- semble

30% Dans un boitier en sailie simple ou double

50 % Dans un boîtier en sailie triple

* En cas de facteurs multiples, additionner les réductions de charge.

Réglage de l'appareil

La plage de variation du variateur peut, si nécessaire, être adaptée à la plage de variation des lampes de diffé- rents fabricants.

Réglage de la plage de variation

Selon la plage de variation de la lampe, il peut se produire des dysfonctionnements aux valeurs proches des luminosités maximale et minimale (voir aussi « Que faire en cas de problèmes ? »).

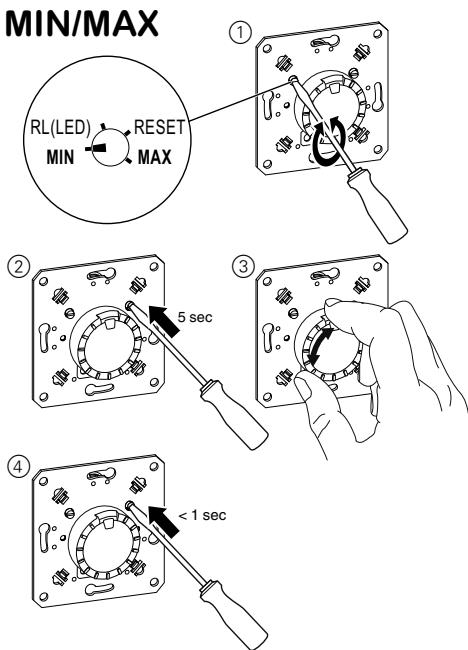

@ Réglez le potentiomètre sur MIN/MAX. @) Maintenez le micro-bouton enfoncé pendant 5 se- condes (la lampe s'allume brièvement). @) Tournez le bouton rotatif pour régler les valeurs de luminosité minimale/maximale. @ Appuyez brièvement sur le micro-bouton. La luminosité sélectionnée est enregistrée en tant que valeur minimale/maximale et le mode de ré- glage est fermé.

Mode de fonctionnement

Le réglage par défaut du variateur estle mode RC. Le va- riateur reconnaît automatiquement la charge connectée, toutefois cela peut entrainer des dysfonctionnements dans certaines lampes (voir les spécifications du fabri- can). Dans ce cas, vous pouvez ajuster le mode de fonctionnement.

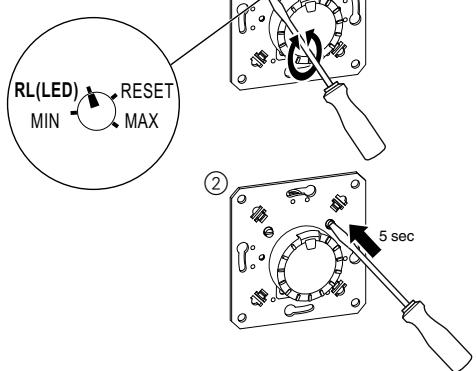

Passage du mode de fonctionnement sur mode RL LED

© Réglez le potentiomètre sur RL(LED)

@ Maintenez le micro-bouton enfoncé pendant 5 se- condes (la lampe s'allume brièvement).

Le mode de fonctionnement passe sur le contrôle de

phase « leading edge pour lampes LED » (mode RL LED) et les valeurs de luminosité minimale/maximale

sont réinitialisées.

Dans le mode de fonctionnement de contrôle de phase « leading edge pour lampes LED » (mode RL LED), les lampes LED peuvent uniquement être connectées à une valeur pouvant atteindre 10 % de la charge de variateur maximale admise.

Commande de l'appareil

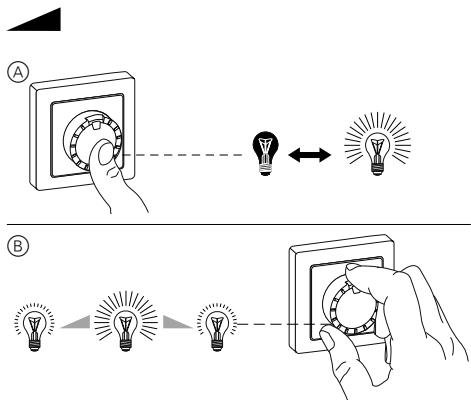

@) Appuyez sur le bouton rotatif : les lampes connec- tées s'allument ou s'éteignent.

Æ) Tournez le bouton rotatif dans le sens horaire ou dans le sens antihoraire : l'intensité des lampes connectées augmente ou diminue.

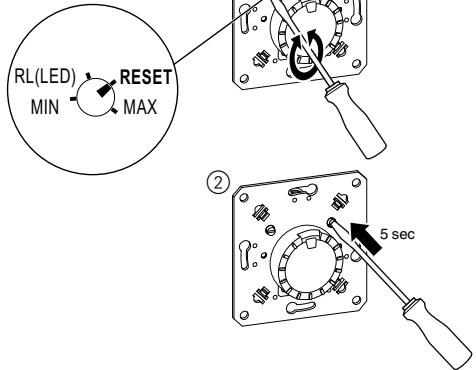

Réinitialisation du mode par défaut

© Réglez le potentiomètre sur RESET.

@ Maintenez le micro-bouton enfoncé pendant 5 se- condes (la lampe s'allume brièvement).

Le mode de fonctionnement passe sur le contrôle de

phase « trailing edge » (mode RC) etes valeurs de lumi-

nosité minimale/maximale sont réinitialisées.

Que dois-je faire en cas de problème ?

L'intensité du variateur baisse régulièrement pen- dant le fonctionnement et elle ne peut pas être réaugmentée.

+ Laissez refroidir le variateur et réduisez la puissance de raccordement.

Impossible de remettre la charge en marche.

+ Laissez refroidir le variateur et réduisez la puissance de raccordement.

+ Remédiez à tout court-circuit éventuel.

+ Remplacez les charges défectueuses.

La charge est réduite progressivement à la lumino-

+ Le circuit est en surcharge. -> Réduisez la charge.

+_Le circuit n'atteint pas tout à fait la charge minimum. - > Augmentez la charge.

+ Laplage de variation estincorrect. -> Réduire la valeur de luminosité maximum.

La charge clignote à la luminosité minimum.

Le circuit n'atteint pas tout à fait la valeur de luminosité

+ Augmentez la valeur minimum de luminosité (réglez la plage de variation).

La charge clignote constamment.

Mode de fonctionnement défini Incorrect.

+ Faites passer le mode de fonctionnement sur le contrôle de phase « leading edge pour lampes LED » {mode RL LED).

+ Sinon, réinitialisez le mode de fonctionnement sur la valeur par défaut.

La charge ne peut être que légèrement variée.

+ Réglez la plage de variation.

+ Faites passer le mode de fonctionnement sur le contrôle de phase « leading edge pour lampes LED » {mode RL LED).

Caractéristiques techniques

Tension nominale : Puissance de commutation : Lampes LED {mode RC) Lampes LED {mode RL LED) 4-40 VA Lampes 4-400 W incandescentes : Lampes halogène de 230 V 4-400 W Lampes halogènes BT avec transformateur à variation d'intensité : 4-400 VA Lampes halogènes BT avec transformateur

230 V CA -, 50/60 Hz

électronique : 4-400 VA Conducteur neutre : Non requis Bomes de Bornes à vis pour raccordement : max. 2,5 mm? Protection : Disjoncteur 16 À Propriétés : + Protection court-circuit

+ Protection de surcharge + Démarrage progressif + Résistant à la surchautfe

+ Détection automatique de charge

Ne pas jeter l'appareil avec les déchets mé-

nagers ordinaires mais le mettre au rebut en À le déposant dans un centre de collecte pu- blique. Un recyclage professionnel protège les personnes et l'environnement contre de potentiels effets négatifs.

Schneider Electric Industries SAS En cas de questions techniques, veuillez contacter le Support Clients de votre pays.
