Type de produit	Gaine électrique Mureva Styl
Matériau	Polypropylène
Couleur	Blanc
Dimensions approximatives	Largeur : 16 mm, Hauteur : 16 mm
Poids	Environ 0,5 kg par mètre
Compatibilités	Compatible avec les accessoires Mureva
Installation	Installation en saillie ou encastrée
Utilisation	Pour la protection et le passage de câbles électriques
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour réparation
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	2 ans

FOIRE AUX QUESTIONS - MUREVA STYL SCHNEIDER ELECTRIC

Comment installer le Mureva Styl de Schneider Electric ?

Pour installer le Mureva Styl, commencez par couper l'alimentation électrique. Fixez le boîtier à l'aide de vis appropriées. Connectez les fils électriques en respectant les codes de couleur, puis refermez le couvercle.

Le Mureva Styl est-il étanche ?

Oui, le Mureva Styl est conçu pour être résistant à l'eau et à la poussière, avec un indice de protection IP55, ce qui le rend adapté pour une utilisation en extérieur.

Quelles sont les dimensions du Mureva Styl ?

Les dimensions varient selon le modèle, mais en général, les dimensions sont de 200 mm de hauteur, 120 mm de largeur et 100 mm de profondeur.

Comment résoudre un problème d'alimentation avec le Mureva Styl ?

Vérifiez que l'alimentation est bien connectée et que les disjoncteurs ne sont pas déclenchés. Assurez-vous également que le câblage est en bon état et qu'il n'y a pas de court-circuit.

Où puis-je trouver des pièces de rechange pour le Mureva Styl ?

Les pièces de rechange peuvent être commandées directement auprès de Schneider Electric ou chez des distributeurs agréés. Consultez le site web de Schneider Electric pour plus d'informations.

Le Mureva Styl est-il compatible avec des accessoires tiers ?

Il est recommandé d'utiliser des accessoires de la même marque pour garantir la compatibilité et la sécurité. Certains accessoires tiers peuvent ne pas être compatibles.

Comment nettoyer le Mureva Styl ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Téléchargez la notice de votre Prise charge voiture électrique au format PDF gratuitement ! Retrouvez votre notice MUREVA STYL - SCHNEIDER ELECTRIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MUREVA STYL de la marque SCHNEIDER ELECTRIC.

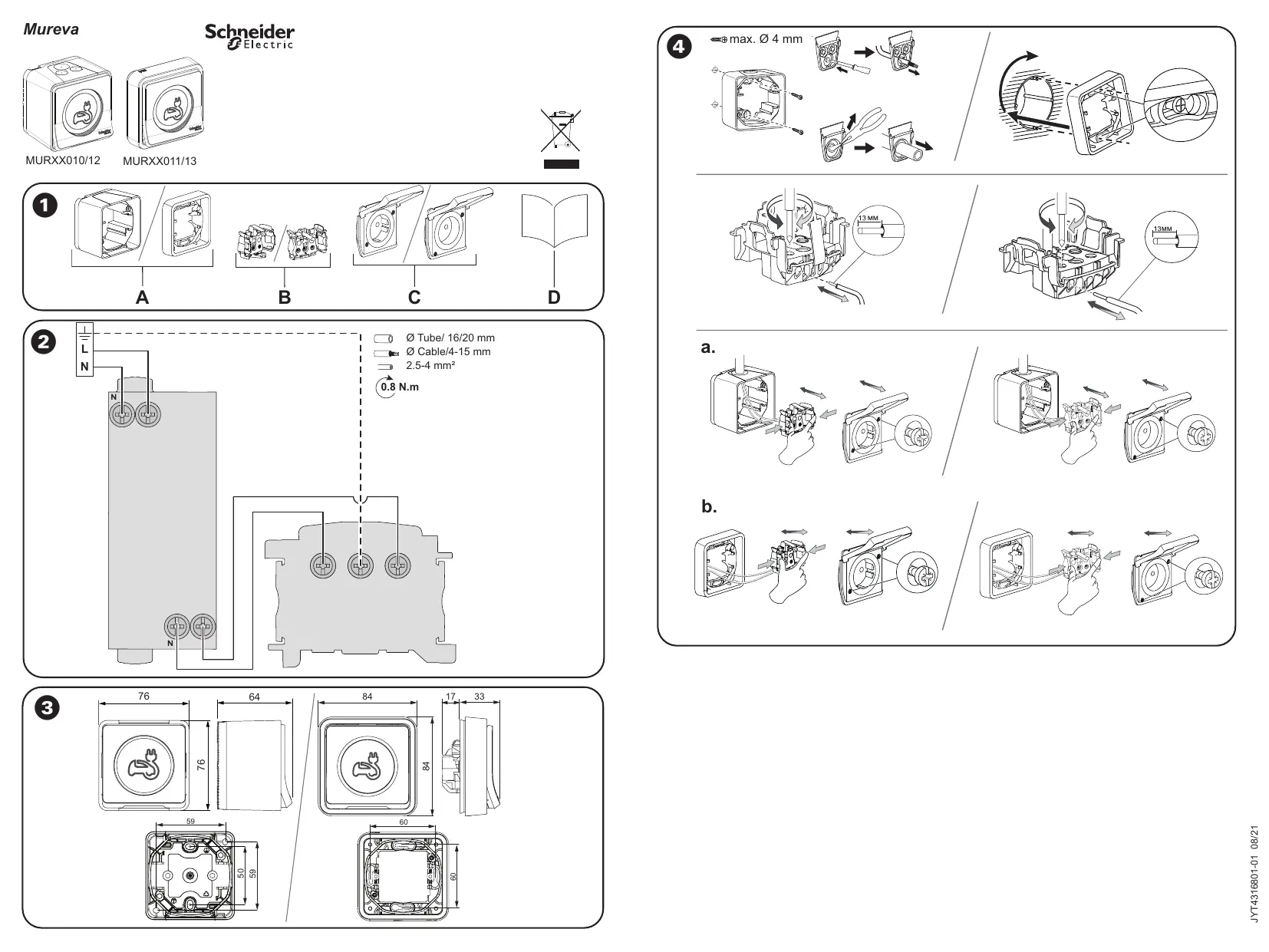

MODE D'EMPLOI MUREVA STYL SCHNEIDER ELECTRIC

ER 1 CD © Tube/ 16/20 mm à } es 9 Cable/4-15 mm N 1 — 254mm | —| LÀ dl (C8 Nm EC) 1 1 1 1 1 1 1 1 4 à

Schneider Electric Industries SAS If you have technical questions, please contact the Customer Care Centre in your country. se.com/contact

Prise renforcée pour véhicule Lis ï électrique

À À DANGER RISQUE DE CHOC ÉLECTRIQUE, D'EXPLOSION OÙ D'ARC ÉLECTRIQUE.

Une installation électrique répondant aux normes de sécurité doit être réalisée exclusivement par des professionnels compétents. Les professionnels compétents doivent justifier de connaissances approfondies dans les domaines suivants :

+ Raccordement aux réseaux d'installation

+ Raccordement de plusieurs appareils électriques. + Pose de câbles électriques.

RISQUE DE CHOC ÉLECTRIQUE Mettre l'équipement hors tension (disjoncteur, fusible) avant de travailler dessus. Utiliser un testeur de tension approprié afin d'assurer la mise hors tension

Le non-respect de ces instructions peut entraîner la mort ou des blessures graves.

Reportez-vous à l'illustration pour connaître les dimensions de la prise afin d'obtenir un montage approprié.

Condition préalable : Le contrat d'approvisionnement en électricité doit être compatible avec la recharge de votre véhicule électrique

a. Montage en saillie b. Montage encastré Hauteur d'installation : 1,0 - 1,5m

Caractéristiques techniques

Frension nominale [1647250 V- (schuko)

16A/250 V- BA VE (Prise 2P+T)

Indice de protection IP |IPS5

Indice de protection IK |KOS Frempérature de fonc. |-5°C7+40"C

fionnement Température de 25014550 stockage

AVERTISSEMENT ENDOMMAGEMENT DE L'ÉQUIPEMENT Pour une charge optimale et efficace de votre véhicule électrique, la prise renforcée devra

être installée sur un circuit dédié et protégé, conformément aux recommandations ci-dessous. Type de protection électrique:

20A - 30mA type À ou A-Si /

16A - 30mA type À ou A-Si

{selon les règles d'installation locales)

+ Veillez à retirer la fiche de la prise avant de démarrer le véhicule.

+_ Utilisez uniquement les câbles fournis avec les véhi- cules sur les prises électriques.

+ Nutilisez pas de de rallonge ou d'adaptateur.

+_Ilest recommandé d'utiliser un dispositif de protection contre les surtensions.

Le non-respect de ces instructions peut entraîner un ‘endommagement de l'équipement.

PELIGRO DE DESCARGA ELÉCTRICA Las tomas de corriente pueden tener tensiôn eléctrica incluso cuando el dispositivo estä desconectado. Desconecte siempre en la proteccién eléctrica del circuito la entrada de Suministro antes de trabajar en cargas conectadas.
