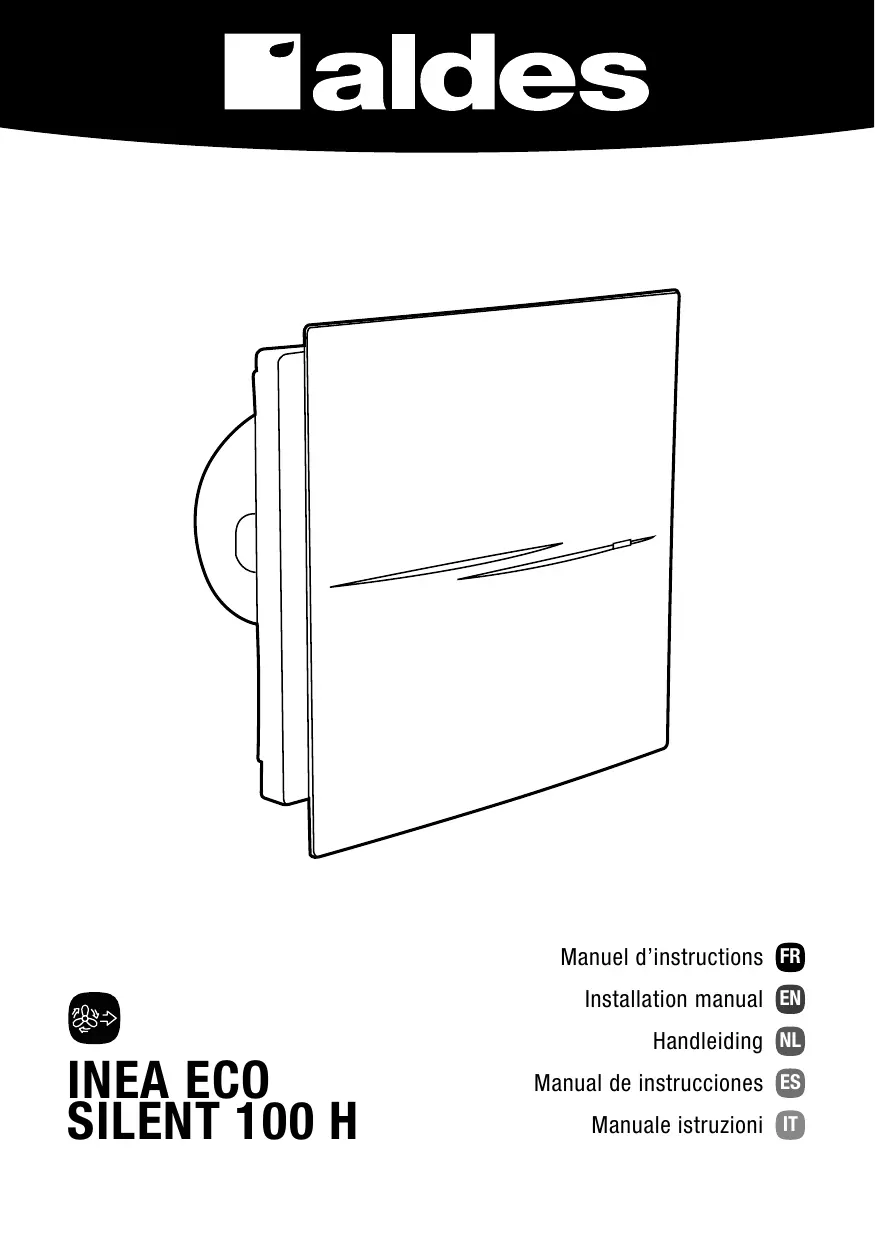

INEA ECO SILENT 100 - Aérateurs ALDES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil INEA ECO SILENT 100 ALDES au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Ventilateur de salle de bain |
| Caractéristiques techniques principales | Silencieux, débit d'air de 100 m³/h, classe énergétique A |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | Dimensions : 220 x 220 x 100 mm |
| Poids | 1,5 kg |
| Compatibilités | Compatible avec les conduits de ventilation standard |
| Fonctions principales | Extraction d'air, réduction des nuisances sonores |
| Entretien et nettoyage | Filtres lavables, nettoyage recommandé tous les 6 mois |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, facilité de démontage |
| Sécurité | Protection contre les surcharges électriques, conforme aux normes CE |
| Informations générales utiles | Idéal pour les petites salles de bain, installation facile |
FOIRE AUX QUESTIONS - INEA ECO SILENT 100 ALDES
Téléchargez la notice de votre Aérateurs au format PDF gratuitement ! Retrouvez votre notice INEA ECO SILENT 100 - ALDES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil INEA ECO SILENT 100 de la marque ALDES.
MODE D'EMPLOI INEA ECO SILENT 100 ALDES
Ce manuel d'utilisation est un document technique de référence destiné au personnel technique, de maintenance et d'exploitation.
Il contient des informations sur l'objectif, les détails techniques, le principe de fonctionnement, la conception et l'installation du ventilateur Inea Eco Silent et de toutes ses variantes.
Le personnel technique et de maintenance doit avoir une formation théorique et pratique dans le domaine des systèmes de ventilation et doit être capable de travailler en respectant les règles de sécurité sur le lieu de travail ainsi que les normes de construction applicables sur le territoire national.
Attention : lisez attentivement le manuel d'utilisation avant de procéder aux travaux d'installation. Le respect des exigences du manuel garantit le fonctionnement fiable et durable de l'appareil. Veuillez conserver le manuel d'utilisation à portée de main aussi longtemps que vous utilisez l'appareil. Vous aurez peut-être besoin de relire les informations relatives à l'entretien.
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les CAPACITÉS PHYSIQUES, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou aient reçu des instructions concernant l'utilisation de l'article par une personne responsable de leur sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Les enfants de plus de 8 ans et les personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, ne peuvent utiliser cet appareil que s'ils bénéficient d'une surveillance ou ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et s'ils comprennent les risques encourus.
Le nettoyage et l'entretien courant ne doivent pas être effectués par des enfants sans surveillance.
Les enfants ne doivent pas jouer avec l'appareil.
Des précautions doivent être prises pour éviter le reflux de gaz dans la pièce depuis le conduit ouvert des appareils à gaz ou autres appareils à combustible.
Le raccordement au réseau doit se faire par l'intermédiaire d’un sectionneur, intégré au circuit de câblage fixe conformément aux règles de câblage applicables aux appareils électriques, et dont l’écartement des contacts sur tous les pôles permet une déconnexion totale dans des conditions de surintensité de catégorie III.
Assurez-vous que l'appareil est hors tension avant de démonter la protection.
Toutes les opérations décrites dans ce manuel doivent être effectuées uniquement par du personnel qualifié, correctement formé et qualifié pour installer, effectuer les raccordements électriques et entretenir les appareils de ventilation.
N'essayez pas d'installer le produit, de le raccorder au réseau électrique ou d'effectuer la maintenance vous-même.
C'est dangereux et impossible sans connaissances spécialisées.
Coupez l'alimentation électrique avant toute intervention sur l'appareil.
Toutes les exigences du manuel d'utilisation ainsi que les dispositions de toutes les règles et normes locales et nationales techniques, électriques et de construction en vigueur doivent être respectées lors de l'installation et l'utilisation de l'appareil.
Débranche l'appareil de l'alimentation électrique avant toute intervention de raccordement, d'entretien, de maintenance et de réparation.
Seuls des électriciens qualifiés et habitués à travailler sur des installations électriques jusqu'à 1000 V sont autorisés à effectuer l'installation. Ce manuel d'utilisation doit être lu attentivement avant de commencer les travaux.
Avant de commencer l'installation, vérifie que l'appareil ne présente aucune dommage visible sur l'hélice, le boîtier et la grille. Les parties internes du boîtier doivent être exemptes de tout corps étranger susceptible d'endommager les pales de l'hélice.
Lors du montage de l'appareil, évitez de comprimer le boîtier. Une déformation du boîtier risque de provoquer un blocage du moteur et un bruit excessif.
Il est interdit d'utiliser l'appareil pour un usage autre que celui prévu et de le modifier sans autorisation.
N'exposez pas l'appareil à des conditions atmosphériques défavorables (pluie, soleil, etc.).
L'air transporté ne doit pas contenir de poussière ni d'autres impuretés solides, des substances collantes ou des matières fibreuses.
N'utilisez pas l'appareil dans un environnement dangereux ou explosif contenant de l'alcool, de l'essence, des insecticides, etc.
Ne fermez pas ou n'obstruez pas les bouches d'aspiration ou d'extraction afin de garantir un flux d'air efficace.
Ne vous asseyez pas sur l'appareil et ne posez pas d'objets dessus.
Les informations contenues dans ce manuel d'utilisation étaient correctes au moment de la préparation du document.
L'entreprise se réserve le droit de modifier à tout moment les caractéristiques techniques, la conception ou la configuration de ses produits afin d'intégrer les derniers développements technologiques.
Ne touchez jamais l'appareil avec des mains mouillées ou humides.
Ne touchez jamais l'appareil lorsque vous êtes pieds nus.
AVANT D'INSTALLER DES DISPOSITIFS EXTERNES SUPPLEMENTaires, LIZEZ LES MANUELS D'UTILISATION CORRESPONDANTS.
LE PRODUIT DOIT ETRE MIS AU REBUT SEPARÉMENT À LA FIN DE SA DURÉE DE VIE UTILE. IL NE DOIT PAS ETRE JETÉ AVEC LES ORDURES MENAGERÉS NON TRIÉES.
1. Introduction • introduction • invoering • introduccion • introduzione
FV Ventilateur - 1 unité Vis et chevilles - 4 unités Tournevis en plastique - 1 unité Manuel d'utilisation - 1 unité Carton d'emballage - 1 unité
Le ventilateur peut être monté au plafond ou sur un mur avec extraction de l'air dans un puits de ventilation ou un conduit d'air rond de diamètre correspondant.
Les configurations de montage avec une évacuation directe de l'air vers le haut ne sont pas autorisées.
Pour l'installation du ventilateur, suivez les étapes de montage suivantes :
1 — Coupez l'alimentation électrique et assurez-vous que le circuit est complètement hors tension. 2 — Faites passer le câble d'alimentation par le trou d'aération. 3 Retirez le panneau avant du ventilateur. Ensuite, retirez le couvercle qui protège la carte de circuit imprimé. 4 - 5 — Marquez et percez les trous de montage du ventilateur et montez le ventilateur. 6 — Raccordez le ventilateur au réseau électrique selon le schéma de raccordement 6.1. 7 - Replacez le couvercle qui protège la carte de circuit imprimé (Fig. 8) et le panneau avant du boîtier du ventilateur. 9 — Mettez le ventilateur sous tension.

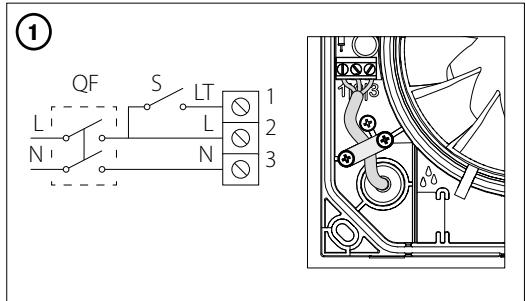

Légendes bornes sur le schéma de raccordement :
| L | — phase (220-240 V seulment) | S | — interrupteur externe |
| N | — neutre (220-240 V seulment) | QF | — interrupteur automatique |
| LT (ST) | — circuit de commande du temporisateur |
6. Installation et mise en PLACE • installation AND set-up • montage en plaatsing • instalacion y configuracion • installazione e impostazione
Attention: la carte du temporisateur est sous tension secteur.
Assurez-vous que le ventilateur est totalement hors tension avant de procéder à son réglage.
N'utilisez pas de tournevis métallique, de couteau, etc. pour les opérations de réglage afin de ne pas endommager la carte de circuit imprimé.
Le réglage du ventilateur s'effectue en modifiant la position du commutateur DIP.

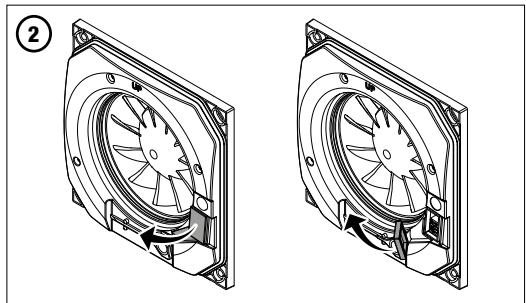

Pour accéder au commutateur DIP, retirez le panneau avant et la protection en caoutchouc.
Le ventilateur est fourni avec un tournevis spécial en plastique permettant de faire basculer le commutateur DIP sans endommager ses composants.
6. Installation et mise en PLACE • installation AND set-up • montage en plaatsing • instalacion y configuracion • installazione e impostazione
Les ventilateurs Inea Eco Silent 100H sont équipés d'un capteur d'humidité et d'un temporisateur de désactivation. Le ventilateur fonctionne sous un des quatre modes définis par le commutateur DIP.
Mode de fonctionnement
| Lorsque le capteur est activé ou que le commutateur est actionné, le ventilateur passe en basse vitesse. | Lorsque le capteur est activé ou que le commutateur est actionné, le ventilateur passe en haute vitesse. | Le ventilateur est désactifé. Lorsque le capteur est actionné, le ventilateur passe en basse vitesse. Lorsque le capteur est actionné alors que le ventilateur est activé, le ventilateur passe en haute vitesse. | The fan is disabled. Upon sensor actuation the fan switches to low speed. Upon sensor actuation while the fan is enabled the fan switches to high speed. |
| ON DIP 1 2 3 4 | ON DIP 1 2 3 4 | ON DIP 1 2 3 4 | ON DIP 1 2 3 4 |
| Temporisateur de désactivation | |||
| Temporisateur étéint | Délai de 5 minutes | Délai de 15 minutes | Délai de 30 minutes |
| ON DIP 1 2 3 4 | ON DIP 1 2 3 4 | ON DIP 1 2 3 4 | ON DIP 1 2 3 4 |
| Seuil d'humidité | |||
| 60 % | 70 % | 80 % | 90 % |
| ON DIP 1 2 3 4 5 6 | ON DIP 1 2 3 4 5 6 | ON DIP 1 2 3 4 5 6 | ON DIP 1 2 3 4 5 6 |
Le ventilateur doit faire l'objet d'une maintenance technique tous les 6 mois au minimum.
Étapes de maintenance :
- Éteignez le ventilateur et assurez-vous qu'il est complètement hors tension.
- Retirez le panneau avant et nettoyez le ventilateur avec un chiffon doux et sec ou une brosse.
- Retirez le panneau avant et nettoyez-le avec un chiffon doux et sec ou une brosse.
- Essuyez les surfaces du ventilateur.
- Remplacez le panneau avant sur le ventilateur.
- Rebranche l'alimentation électrique.
Attention! Évitez de laisser l'eau s'écouler sur les composants électriques.
Entrepousez l'appareil dans l'emballage d'origine fourni par le fabricant, dans un endroit sec, fermé et ventilé, à une température comprise entre +5°C et +40°C et une humidité relative maximale de 70%.
L'environnement de stockage ne doit pas contenir de vapeurs agressives ni de mélanges chimiques susceptibles d'entraîner la corrosion ou la déformation des joints et de l'isolation.
Pour les opérations de manutention et de stockage, utilisez un dispositif de levage adapté afin d'éviter tout dommage du ventilateur.
Respectez les exigences de manutention applicables au type de charge concerné.
L'appareil peut être transporté dans son emballage d'origine par n'importe quel mode de transport, à condition d'être correctement protégé contre les précipitations et les dommages mécaniques. L'appareil ne doit être transporté qu'en position de travail.
Évitez les coups violents, les rayures ou les manipulations brutales pendant le chargement et le déchargement.
Avant la mise sous tension initiale après un transport à basse température, laissez l'appareil se réchauffer à la température de service pendant au moins 3 à 4 heures.
Le produit est conforme aux normes et directives de l'UE sur la basse tension et la compatibilité électromagnétique. Nous déclarons par la présente que le produit est conforme aux dispositions de la directive 2014/30/UE sur la compatibilité électromagnétique (CEM) du Parlement européen et du Conseil, de la directive 2014/35/UE sur la basse tension du Parlement européen et du Conseil et de la directive 93/68/CEE du Conseil sur le marquage CE. Le présent certificat est délivré suite à des essais effectués sur des échantillons du produit susmentionné.
Le fabricant garantit par la présente le fonctionnement normal de l'appareil pendant 60 mois après sa date de vente, à condition que l'utilisateur respecte les règles de transport, de stockage, d'installation et d'utilisation. Si, au cours de la période de fonctionnement garantie, l'appareil présente des dysfonctions imputables au fabricant, l'utilisateur a le droit d'exiger la résolution gratuite de tous les défauts par le fabricant dans le cadre d'une réparation sous garantie à l'usine. La réparation sous garantie comprend les travaux spécifiques à l'élimination des défauts de fonctionnement de l'appareil afin d'assurer son utilisation par l'utilisateur dans la période de fonctionnement garantie. Les défauts sont éliminés par le remplacement ou la réparation des composants de l'appareil ou d'une partie spécifique de ses composants.
Sont exclus de la réparation sous garantie :
- la maintenance technique courante; - le montage/démontage de l'appareil; - le réglage de l'appareil.
Pour bénéficier de la réparation sous garantie, l'utilisateur doit fournir l'appareil, le manuel d'utilisation portant le tampon de la date d'achat et le justificatif de paiement. Le modèle de l'appareil doit être conforme à celui indiqué dans le manuel d'utilisation. Contactez le vendeur pour l'application de la garantie.
La garantie du fabricant ne s'applique pas dans les cas suivants :
- Appareil non remis avec l'ensemble des éléments livrés tels qu'indiqués dans le manuel d'utilisation, y compris en cas de pièces manquantes démontées au préalable par l'utilisateur;
- Modèle et marque de l'appareil ne correspondant pas aux informations figurant sur l'emballage de l'appareil et dans le manuel d'utilisation; -Maintenance technique de l'appareil non réalisée en temps voulu;
- Dommages externes sur le boîtier de l'appareil (à l'exception des modifications externes nécessaires à l'installation) et les composants internes, causés par l'utilisateur;
- Modifications de la conception ou de nature technique apportées à l'appareil;
- Remplacement et utilisation d'éléments, pièces et composants non approuvés par le fabricant;
- Utilisation non appropriée de l'appareil; - Non-respect des règles d'installation de l'appareil par l'utilisateur; - Non-respect des règles d'utilisation de l'appareil par l'utilisateur; - Raccordement de l'appareil à un réseau électrique dont la tension est différente de celle spécifiée dans le manuel d'utilisation; - Panne de l'appareil due à des surtensions sur le réseau électrique; - Réparation de l'appareil entreprise par l'utilisateur de son propre chef; - Réparation de l'appareil par toute personne sans l'autorisation du fabricant; - Expiration de la période de garantie de l'appareil; - Non-respect des règles de transport de l'appareil par l'utilisateur; - Non-respect des règles de stockage de l'appareil par l'utilisateur;
- Actes préjudiciables commis sur l'appareil par des tiers;
- Panne de l'appareil due à des circonstances de force insurmontable (incendie, inondation, tremblement de terre, guerre, conflits de toute nature, blocus); - Joints manquants si prévus par le manuel d'utilisation; - Non-présentation du manuel d'utilisation avec le tampon de la date d'achat de l'appareil; - Justificatif de paiement de l'appareil manquant.
Attention: le respect des règles stipulées dans le présent document assure le fonctionnement durable et sans problème de l'appareil. Les demandes de garantie de l'utilisateur ne seront examinées que sur présentation de l'appareil, du justificatif de paiement et du manuel de l'utilisateur avec le tampon de la date d'achat.
10. Garantie constructeur · manufacturer's warranty · fabriksgarantie
Besoin d'une assistance technique après-vente ou d'une demande de prestation service Aldes ?
- Vous étés un client professionnel : 0969323998 (n° Cristal, prix d'un appel local) • ata. stve@aldes. com
- Vous êtes un client particulier : 09 69 32 39 74 (n° Cristal, prix d'un appel local) • service-conso@aldes.com
Besoin d'une assistance technique après-vente?
Rendez-vous sur notre site web pour plus d'informations : www.aldebenelux.com/fr/sav/
