Adénia - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à inertie
Caractéristiques techniques principales	Technologie à chaleur douce, régulation électronique, programmation hebdomadaire
Alimentation électrique	230 V
Dimensions approximatives	Largeur : 80 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids	25 kg
Compatibilités	Compatible avec les systèmes de domotique
Type de batterie	Non applicable
Tension	230 V
Puissance	2000 W
Fonctions principales	Chauffage, programmation, mode éco
Entretien et nettoyage	Nettoyage avec un chiffon humide, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de chute
Informations générales utiles	Garantie de 2 ans, installation facile

FOIRE AUX QUESTIONS - Adénia NOIROT

Comment régler la température de mon NOIROT Adénia ?

Pour régler la température, utilisez le thermostat intégré. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température souhaitée.

Pourquoi mon NOIROT Adénia ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer mon NOIROT Adénia ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits abrasifs.

Puis-je utiliser le NOIROT Adénia dans une pièce humide ?

Il est recommandé d'éviter d'utiliser le NOIROT Adénia dans des environnements très humides, car cela pourrait affecter son fonctionnement et sa sécurité.

Quelle est la puissance du NOIROT Adénia ?

Le NOIROT Adénia a une puissance de 1000 W, ce qui permet un chauffage efficace des petites à moyennes pièces.

Y a-t-il une fonction de programmation sur le NOIROT Adénia ?

Oui, le NOIROT Adénia est équipé d'une fonction de programmation vous permettant de définir des plages horaires de chauffage selon vos préférences.

Comment réinitialiser mon NOIROT Adénia ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela devrait restaurer les paramètres d'usine.

Le NOIROT Adénia émet-il des bruits normaux pendant son fonctionnement ?

Oui, il est normal d'entendre des bruits légers, comme des clics, lors du fonctionnement, liés à l'expansion et à la contraction des matériaux.

Où puis-je trouver les pièces de rechange pour mon NOIROT Adénia ?

Vous pouvez trouver des pièces de rechange sur notre site officiel ou chez des revendeurs agréés de la marque NOIROT.

Quelle garantie est fournie avec le NOIROT Adénia ?

Le NOIROT Adénia est livré avec une garantie de 2 ans couvrant les défauts de fabrication et les problèmes de fonctionnement sous conditions normales d'utilisation.

MODE D'EMPLOI Adénia NOIROT

Radiateur à Chaleur douce intégrale

Muller Intuitive

Cet apparéil est compatible avec le module Muller Intuitiv with Netatmo.

Vendu séparément

• Téléchargez l'application Muller Intuitiv with Netatmo, et découvertz-la!

omble sur ppStore

• Planning de chauffe piece par piece au degré près.
• Pilotage par la voix.

Fonctionné avecApple HomeKit

fonctione avec I'Assistant Google

WORKS WITH alexa

• Visualisation des consommations.

• Notifications :

• Lorsque une fenêtre reste ouverte.

• Lors d'une absence non prévue dans une piece chauffée.

• Propositions de planning de chauffe optimisé.

• Installation facile.

Muller Intuitiv

WITH Netatmo

• Sommaire & Avant propos
• Sécurité page 4

• Installation et fixation

• • Raccordement électrique page 9

• Demarrage rapide page 10

• • Comment utiliser votre apparéil

2.1 Mise en marche/arrêt chauffage de l'appareil
2.2 Réglage de la température de Confort
2.3 Mode économique "ECO" page 12
2.4 Mode Hors-Gel "HG" page 13

2.5 Touche E_syst page 13
2.6 Mode Manuel page 13

2.7 Autres paramétrages page 14

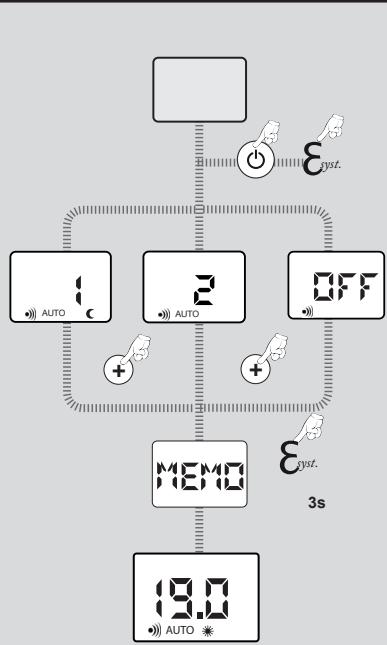

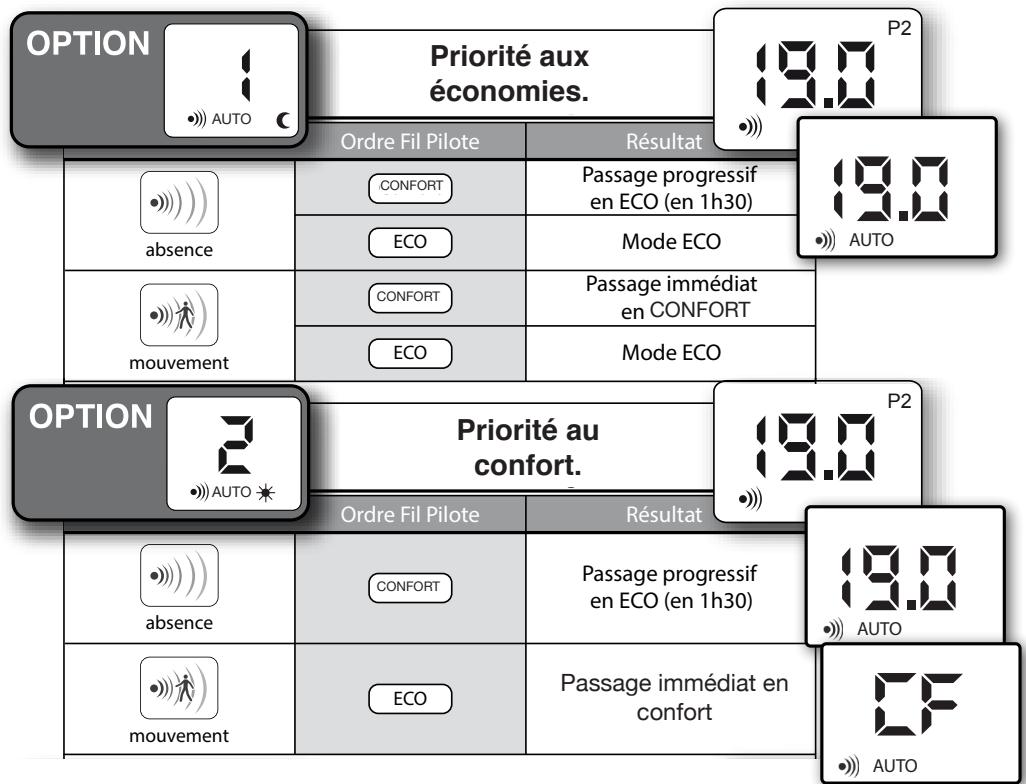

2.7.1 Détction d'absence page 14
2.7.2 Detection de fenêtre page 15

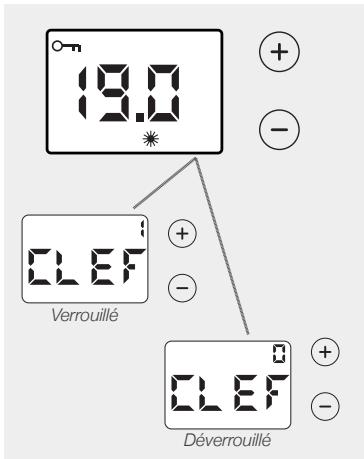

2.7.3 Verrouillage parental simple page 16

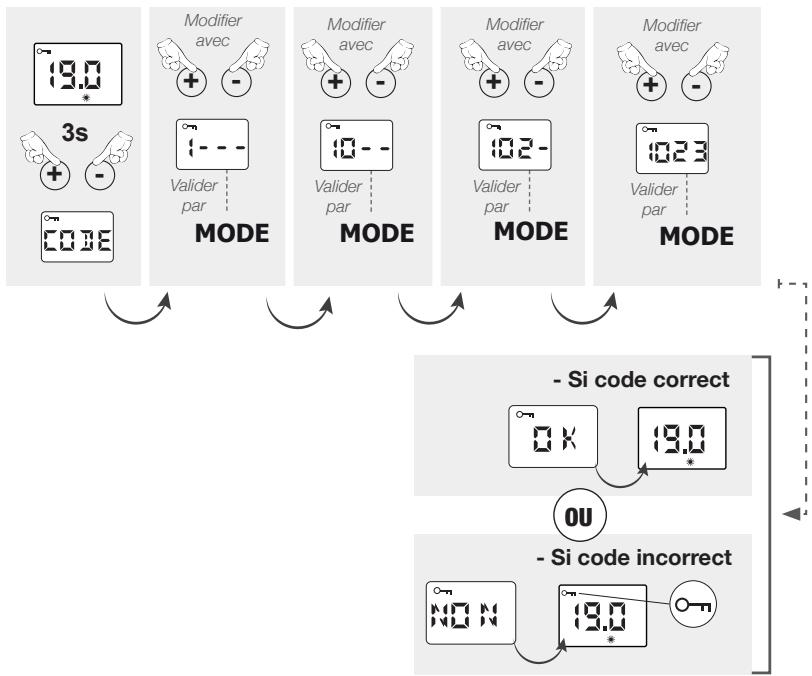

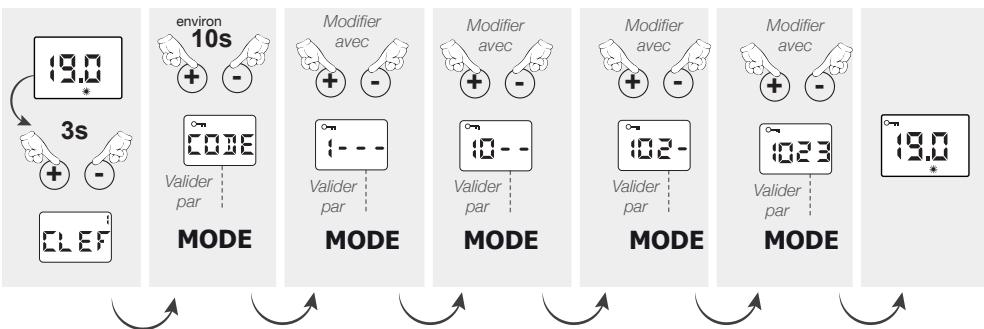

2.7.4 Verrouillage parental avec code page 16
2.7.5 L'indicateur comportemental page 17

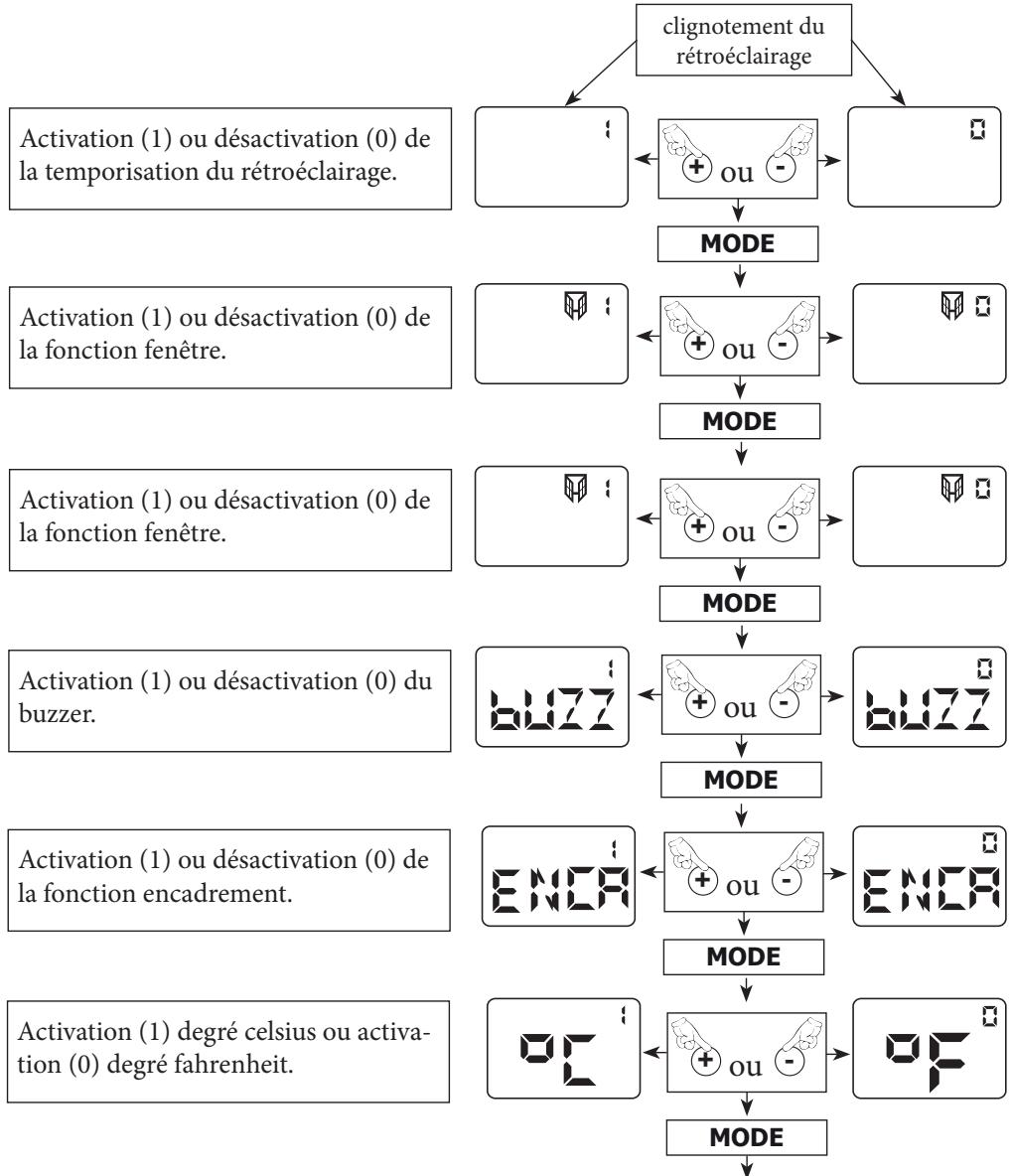

2.7.6 Paramétrages des fonctions annexes page 18
2.7.7 Fonctions du bandeau de LED page 19

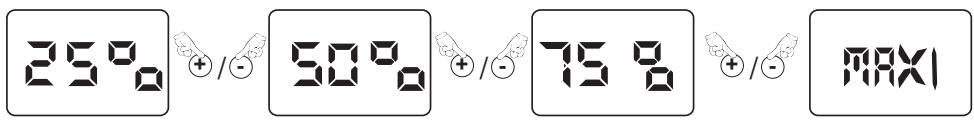

2.7.8 Paramétrage du bandeau de LED page 19
2.7.9 Détails des 6 ordres

2.8 La programmation interne page 21

2.8.1 Affichage de l'heure page 21

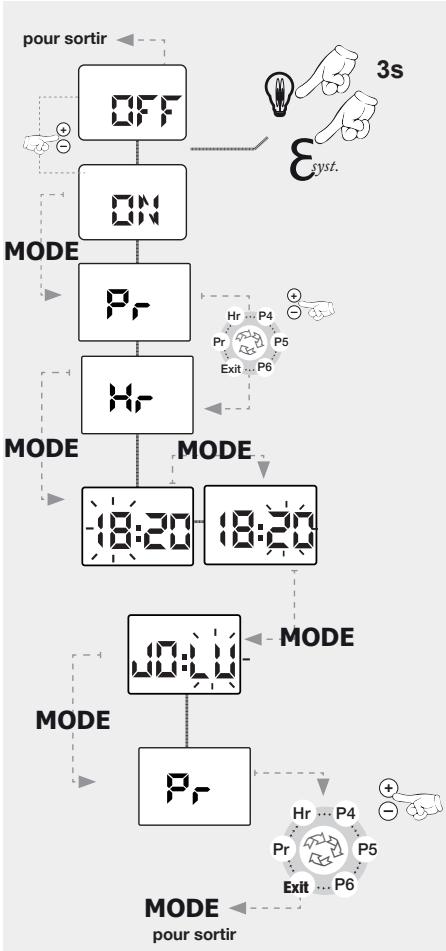

2.8.2 Réglage de l'horloge page 21

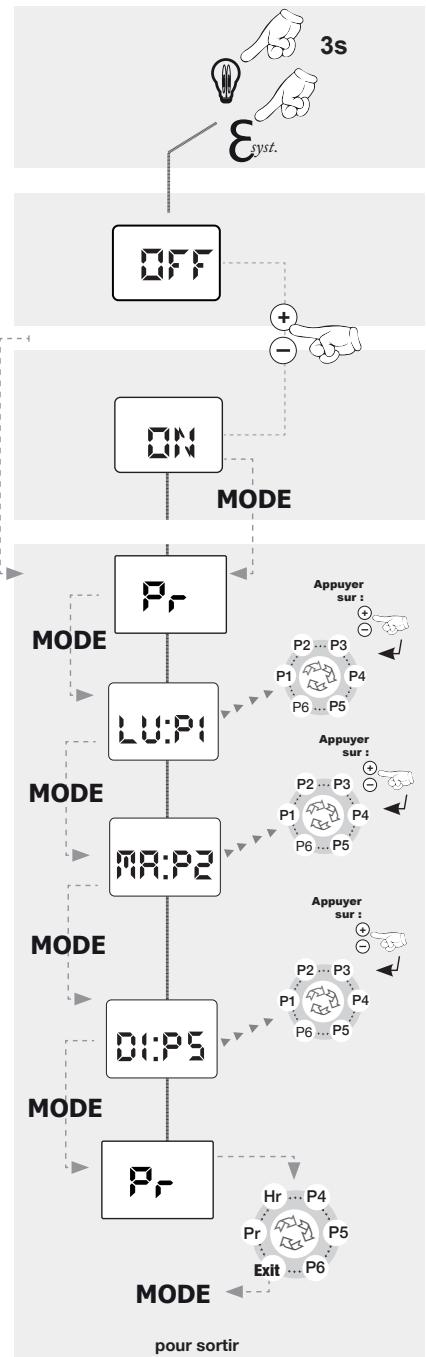

2.8.3 Mise en place de la programmation page 22

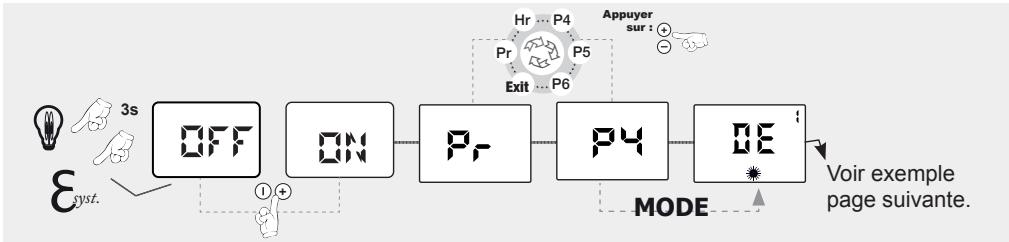

2.8.4 Personnelisation des programmes P4/P5/P6

1. -Aide aux diagnostics page 26
2. • Conseils / Entretien
3. • Caracteristiques page 29
4. • Identification de votre apparéil
5. Garantie

Nos apparéils sont concus, développés et fabriqués en France dans nos usines.

AVANT PROPOS :

• Vous venez d'acquerir ce Radiateur à Chaleur Douce Adénia de Noirot Muller intuitiv et nous vous remercions de ce besoin, tímoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

ATTENTION - Certaines parties de ce produit peuvent de-

venir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

Caution, hot surface Attention surface très chaude.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de
  3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installe dans une position normale prévue etque ces enfants disposent d'une surveillance ou aient reçu desinstructions quant à l'utilisation de l'appareil en toute sécurité eten complrennet bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher,

ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.

• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension par une personne qualifiée.

• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifié.

• L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• L'appareil ne doit pas etre installé sous une prise de courant.

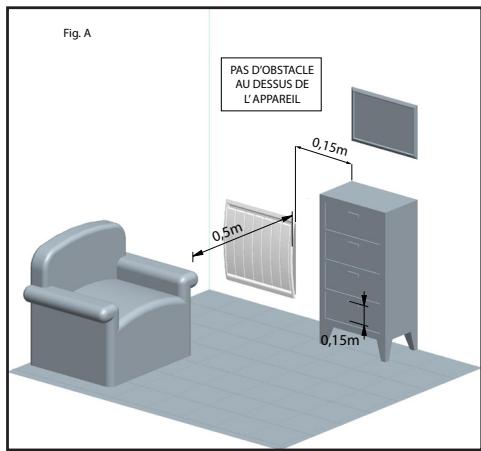

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou uneouch

• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation

(NFC15-100 pour la France).

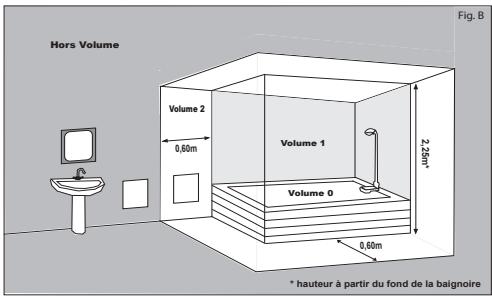

- L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

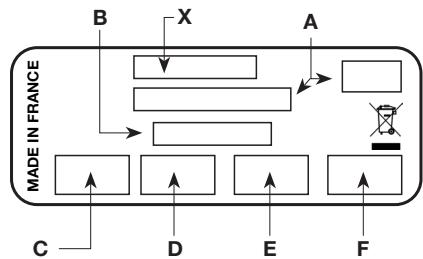

Identification de l'appareil
Type d'appareil:	Appareil de chauffage électricité décentralisé à action directe à poste fixe
Caracteristicques					Unité
Puisance thermique		1000W	1500W	2000W
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	elSB	0,001	0,001	0,001	kW
Caracteristicques					Unité
contrôle électronique de la température de la piece etprogrammateur hebdomadaire					Oui
contrôle de la température de la piece, avec détecteur de fenêtre ouverte					Oui
contrôle de la température de la piece, avec détecteur de présence					Oui

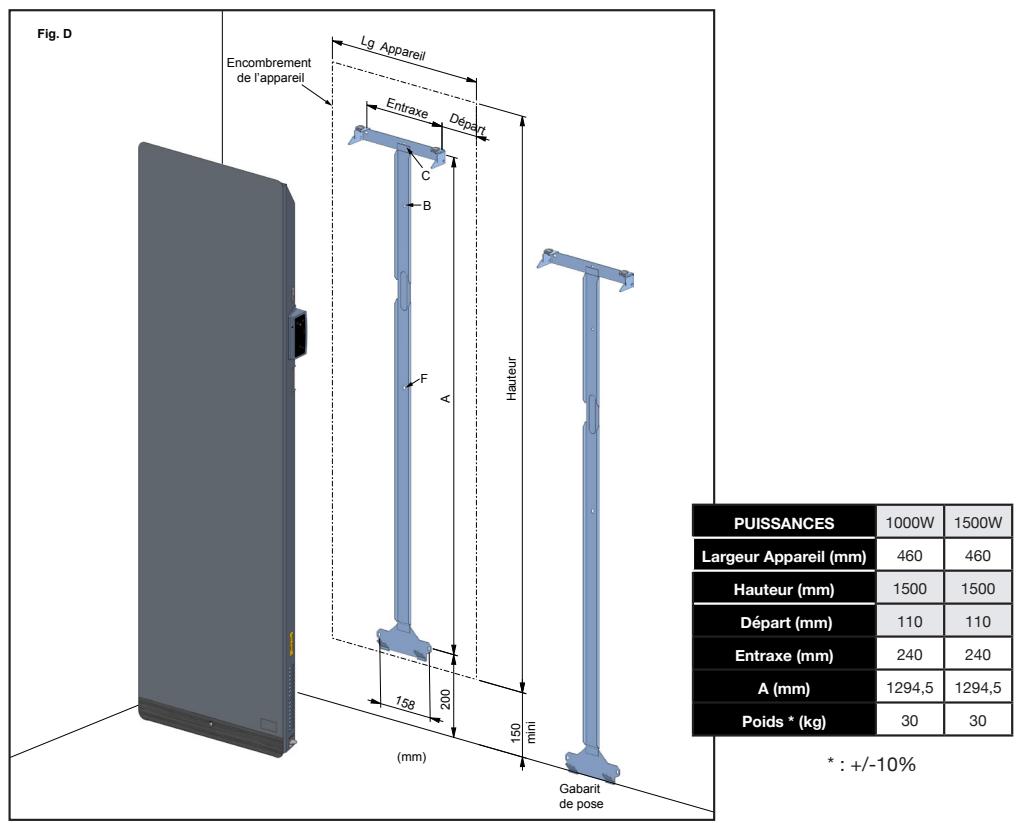

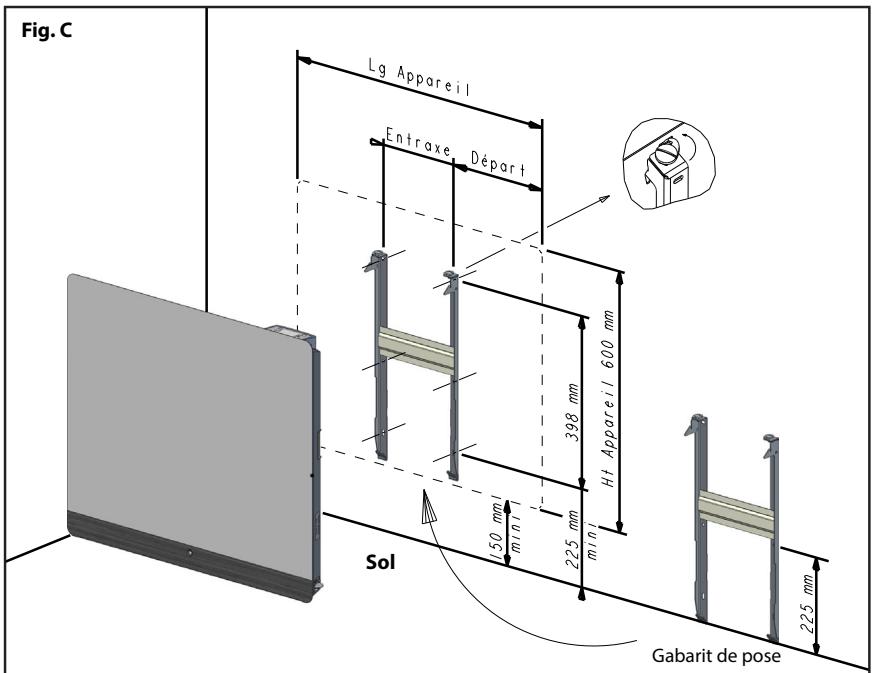

INSTALLATION ET FIXATION

• Pour facilitier l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage, la fixation inférieure du dosseret.
• Choix de la cheville en fonction de la nature de votre mur et du poids de l'appareil.

PUISSANCES	1000W	1500W	2000W
Largeur Appareil (mm)	690	1010	1250
D (mm)	245	255	275
E (mm)	200	500	700
Poids * (kg)	20	28	40

*: +/-10%

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.C.D).
• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig.C.D).
• Positionner l'appareil sur le dosseret.
• Verrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le sens inverse des aiguilles d'une montre (Fig. C.D).

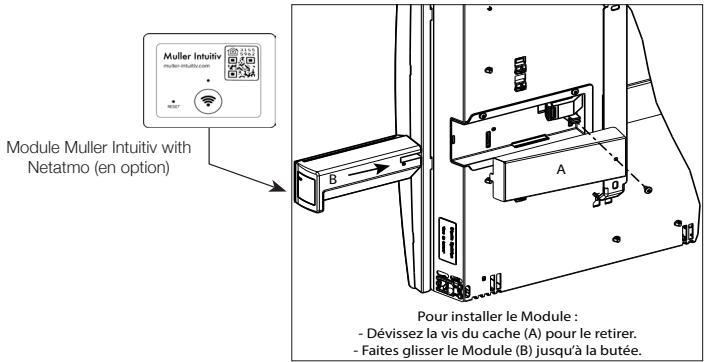

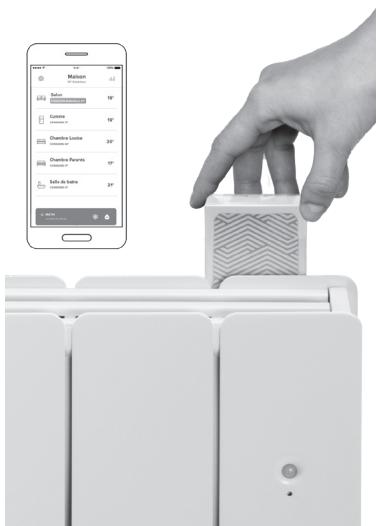

- MISE EN PLACE DU MODULE MULLER INTUITIV WITH NETATMO (en option) :

-Télécharger l'App. Muller Intuitiv with Netatmo et suivre les instructions pas à pas.

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  -L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intérimédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

NOTA : Les ordres de programmation sont distribués par les signaux ci-contre, mesurés par rapport au Neutre.

DEMARRAGE RAPIDE

- Mise en marche / Arrêtchauffage de l'appareil :

Appuyer sur pourmettre l'appareil en marche ou pour I'arrêtchauffage devoitrappeeil.

- Réglage de la température souhaitée :

Pour ajuster la température souhaïée, appuyer sur + ou -.

- Sélection du mode de fonctionnement manuel :

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique.

FONCTION	APPUYEZ SUR	AFFICHAGE	RESULTAT OBTENU
CONFORT	MODE	90°	Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
ÉCONOMIQUE	MODE	ECO	Ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h
HORS-GEL	MODE	HG	Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h

-La fonction «LED»:

Appuyer sur jusqu'à l' apparition de l'icone pour activer la fonction «LED».

Le bandeau de LED possède 2 fonctions :

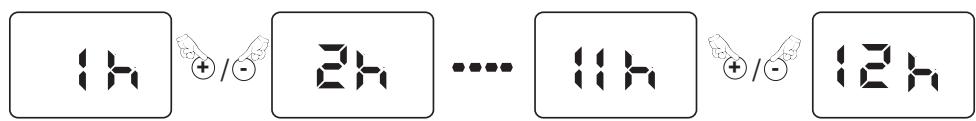

• veilleuse de 1h à 12h
• chemin lumineux

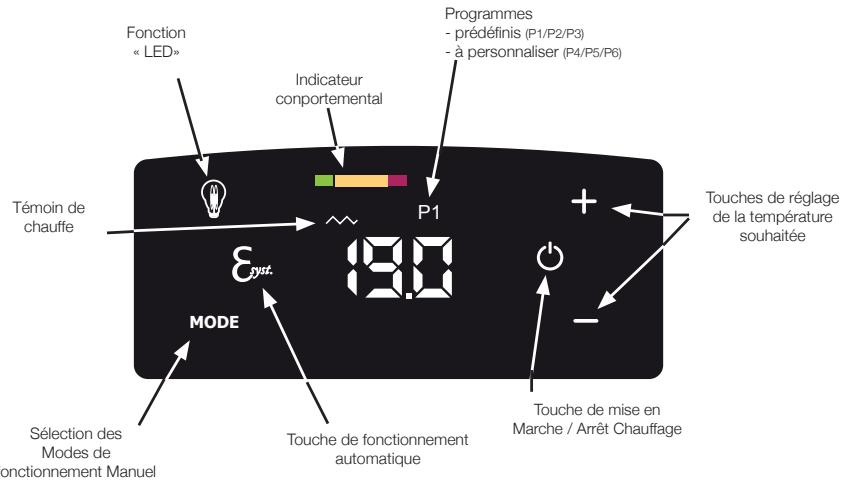

2 COMMENT UTILISER VOTRE APPAREIL

Veillez à enlever la pellicule de protection du boitier de commande.

2.1 - Mise en Marche/Arrêt chauffage de l'appareil :

Appuyer sur 品 , l'écran s'allume.

Pour l'arrêt chauffage, appuyer sur , l'écran affiche .

O

O

• L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoin des chauffe.

2.2 - Réglage de la température de comport :

Appuyer sur () ou () pour augmenter ou diminuer la température de consigne souhaïée.

Si elle correspond à votre température de comport favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche E_ syst. .

Pour ajuster la température à votre niveau de comport idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

Exemple :

• Pendant le réglage, un indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
• Ce réglage est disponible en mode CONFORT (manuel ou automatique).

2.3 - Mode Economique «ECO» :

• Appuyer successivement sur MODE jusqu'à ce que le mode Economique «ECO» s'affiche.
• Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.

MODE

• Pour modifier l'écart de température CONFORT - ECO :
• Appuyer sur MODE 3s jusqu'à ce que la température de consigne ECO clignote.
• Appuyer sur + ou - pour modifier.
• Pour enregistrer, appuyez 3s sur E_syst .

• Si vous modifiez et<memorisez de nouveau la température de comfort après avoir modifié la température ECO, vous perdez votre demande. Vous devez à nouveau modifier l'écart souhaïée.
• En cas d'absence de courte durée (moins de 24h), il est conseilé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5. °C environ par rapport à la température CONFORT.
• La consigne ECO ne peut pas'être régée à une température supérieure à 19^

2.4 - Mode Hors-Gel «HG» :

Appuyer successivement sur MODE jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de développer la pièce à une température de hors gel.

2.5 - Touche: E_syst .

MODE

HG

pour un fonctionnement tout automatique

Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, détecteur d'absence, fonction fenêtre,...).

syst.

Vos préférences de réglage automatique sont mémorisées en appuyant 3 se-
condes sur la touche cyst.

Par défaut, le réglage mémorisé est : Température de consigne favorite 19^ , Fonction fenêtre ouverte activée et détecteur d'absence activé

2.6 - Le mode "MANUEL": pour un fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique E_yst

Toutes les fonctions automatiques sont désactivées (Détecteur d'absence, programmation) et l'appareil se positionne :

MODE

• Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
• Soit en mode Eco (ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h).
• Soit en mode Hors-gel (Ce mode de fonctionnement est conseilé pour des absences supérieures à 24h).

2.7.1- Détction d'absence:

Cette fonction est activée automatiquement en mode E_syst . Elle peut être désactivée (voir tableau ci-dessous)

En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement défini par l'utilisateur.

Choix du mode de fonctionnement de la détéction d'absence

Appuyer sur pour etéindre votre apparéil Appuyer simultanément sur et sur cyst. jusqu'à ce que s'affiche l'option de détention 1, 2 ou OFF.

• Appuyer sur ou pourCHOISIR L'option de détction.
• Enregister pendant 3
  seconds sur E_syst . L'écran affiche MEMO

Option 1 : (mode par défaut) :

Priorité aux économies.

Option 2 :

Priorité au comport.

Option OFF :

La fonction détection d'absence est désactivée.

Passage progressif en ECO : En cas d'absence prolongée, la consigne de température de l'appareil diminue progressivement par paliers de 30min en CF-1 puis CF-2, jusqu'à l'affichage d'ECO.

2.7.2 - Détection de Fenêtre ouverte :

• Pour activer la fonction, appuyer sur la touche jusqu'à

l' apparition de l'icone sur I'écran.

• Le symbole clignote lorsque le chauffage s'est arrêté suite à une détction, un signal sonore est émis par l'appareil.
• Un appui sur la touche remettra automatique le chauffage en fonctionnement.
• Pour désactiver la fonction, appuyer sur la touche jusqu'à la disparition de l'icone sur l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détction d'une chute brute de la température dans la pierce (Ex : une fenêtre ou une porte ouverte).

2.7.3 - Verrouillage parental simple : O- m

Appuyer simultanément sur les touches + et - pendant 3 s pour verrouiller le clavier.

Pour supprimer le verrouillage, appuyer simultanément sur + et - pendant 3s.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification interpestive. La touche Marche / Arrêtchauffage demeure active, même quand le verrouillage parental est activé.

2.7.4 - Verrouillage parental avec code : O- m

You've aca possiblité de verrouiller le clavier par un code personnel à 4 chiffres

- Pour verrouiller

Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier

2.7.5 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19^ .

Le curses appearait lors d'un changement de consigne

Pour un fonctionnement économique il est conseilé de ne pas dépasser une température de 19^ en moyenne sur l'ensemble du logement.

2.7.6 - Paramétrage des fonctions annexes :

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

NIV 2

Pour acceder au NIV 2, appuyer sur , l'écran affiche ....

Un appui de 3s sur et sur MODE l'écran affiche NIV 2. Un appui de 3s sur donne accés au verrouillage ou déverrouillage des différents paramètres (voir ci-dessous).

2.7.7 - Fonctions du bandeau de LED :

• Fonction veilleuse : ON/OFF du bandeau de LED en appuyant sur ® . La temporisation est réglable de 1h à 12h ainsi que la luminosité : réglable de 25% à 100%
• Le chemin lumineux : durant la nuit, allumage automatique pendant 30s lors de la détction d'un mouvement. La luminosité est toujours de 100%

2.7.8 - Paramétrage du bandeau de LED :

Sélection de l'intensité lumineuse de la veilleuse de 25% à 100% avec un appui long de 3s sur

Puis verifier par MODE .

Sélection de la durée de la veilleuse de 1h à 12h.

Puis verifier par MODE .

Activation / déactivation de la fonction «chemin Lumineux».

Puis verifier par MODE .

RETOUR A L'ETAT INITIAL

2.7.9 - DETAILS DES 6 ORDRES VIA LE FIL PILOTE ET LE Gestionnaire D'ENERGIE

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAuffage	BEL AUTO	Arrêt instantané du chauffage
ÉCO	ECO AUTO C	Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votre CHOIX.
CONFORT-1	F - 1 AUTO	Abaissement de la température de 1°C par rapport à la position Confort.
CONFORT-2	F - 2 AUTO	Abaissement de la température de 2°C par rapport à la position Confort.
Hors Gel	HG AUTO *	Maintient la température de la pièce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
Confort (ex.19,0°C)	HG"AUTO"	BEL"AUTO"
ECO
HG

2.8 - La programmation interne :

2.8.1 - Affichage de l'heure :

Appuyer brievement sur les touches E_ syst. et pour afficher l'heure en cours.

2.8.2 - Réglage de l'horloge:

i

• Dans tous les cas, pour pouvoir utiliser la programmation, vous devez régler l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous devrez aussi remettre à l'heure votre(APpeuil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches Eyst. et pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour désir "ON" qui s'affiche à l'écran, valider par MODE. (Le besoin de "OFF" vous fait sortir du réglage).

Appuyer avec les touches + ou - pour désir la fonction mise à l'heure : “Hr” dans le menu déroulant et.Valider avec la touche MODE.

Modifier l'heure avec les touches + et - et valider avec la touche MODE.

Modifier les minutes avec les touches + et - et valider avec la touche MODE .

B - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi,

JO : MA= mardi, JO :ME= mercredi, etc... ) avec les touches + et -.

Validator par la touche MODE .

Pour sorting, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu dérouulant. Validator par MODE pour sorting.

2.8.3 -Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous poulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et syste.
• L'écran affiche ON ou OFF. Avec les touches + ou -,mettre sur la position ON. Enregister par la touche MODE.
• L'écran affiche «Pr», appuyer sur MODE
• Attribuer l'un des programmes (voir page suivante) à chaque jour de la semaine avec les touches + et - du menu déroulant.
• Valider par la touche MODE, l'écran affiche «Pr».
• Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
• Validator par MODE poursorting.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23hOh 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la température de consigne Confort de 5h à 23h.
Programmes à personnaliser voir page suivante	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser jusqu'à 3 plages horaires de la température de consigne Confort, suivant vos besoin.

2.8.4 - Personnelisation des programmes P4/P5/P6

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela : Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches

et cyst.

• L'écran affiche ON ou OFF. Avec les touches + ou -, mesure sur la position ON. Enregistrer par la touche MODE.
  -L'ecran affiche «Pr», appuyer sur MODE
• Appuyer sur la touche + ou - pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant. (Nous choississons le programme P4, comme exemple).
• Validator par MODE.

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

i

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

COMMENTÉTABLIR UN PROGRAMME PERSONNALISÉ?

EXAMPLE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1				Résultat
Plage 1	MODE MODE MODE MODE MODE				La plage horsaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horsaire n°2
	BE	SH	A	PH
	*	*	*	*
	Modifier l'heure de début avec			Modifier l'heure de fin avec
	+	-	-	+	-

Ex. de 11h à 14h	Choix : plage 2				Résultat
Plage 2	MODE	MODE	MODE	MODE	La plage horsaire n°2 de 11h à 14h est validée, vous passes automatiquement la plage horsaire n°3
	BE	↓H	↓H
	+	-	-

Ex. de 18h à 22h	Choix : plage 3					Résultat
Plage 3	MODE	MODE	MODE	MODE	MODE	La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr.
	OE3
		Modifier l'heure de début avec
		+	-

• Procedez de la même manière pour les programmes P5 et P6,
• Validator par MODE et besoin «Exit» pour sortir, puis validator par MODE.

• Sivous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.8.2).

MODE

pour sortir

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pièce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mesure le radiateur en mode CONFORT manuel,
• vérifier que votre consigne est réglee entre 17 et 23^
• attendre la stabilisation thermique du local (envion 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MODE, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.

• Afficher la température indiquée par votre thermomètre avec les touches (+) et (-

• Valider par la touche MODE

• L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

i

Si vous n'exercez aucune action sur les touches ① et ② pendant 15 secondes, l'afficheur revient à sa position initiale.

- Autres diagnostics :

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	- S'assurer que l'écran digital est actif.	- Appuyer sur Ⓞ- Appuyer successivement sur MODE jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur Ⓞ.
	- S'assurer d'être en mode comfort	- Appuyer successivement sur MODE jusqu'à ce que la position Confort s'affiche.
	- Vérifier si le symbole clignote.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur Ⓞ.
	- L'écran digital est actif, le témoin de chauffe est étant.	- Vérifier la valeur de la consigne. - La tempête ambiente ne nécessite pas de chauffer. - L'appareil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilchauffe toutle temps	- Vérifier que le réglage de la tempête n'a pas été modifié. - Vérifier que l'appareil n'est pas situé前几天'une porte ouverte ou/et dans un courant d'air.	- Régler de nouveau la tempête. - Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas lesordres deprogrammation	- Vérifier qu'il est en mode programmation (AUTO). - Vérifier la programmation (AUTO).	- Mettre en mode programmation - RÉalisser la programmation

4 CONSEILS-ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

Recommendations et consels

• Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.
• Si votre installation est équipée d'un délesteur: Le délestage étant prioritaire, il est possible que l'appareil nechauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. - Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
• Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz .

DVN3343TLxx	1000W	4,3	600	690	112	20
DVN3345TLxx	1500W	6,5	600	1010	112	28
DVN3347TLxx	2000W	8,7	600	1250	112	40
VERTICAL
DVN3353TLxx	1000W	4,3	1500	460	135	30
DVN3355TLxx	1500W	6,5	1500	460	135	30

xx:couleur
*: +/- 10%

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classe II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est place en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

• La référence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificates de conformités et adress (rep. C-D-E-F).
• N^ du constructeur (rep X).

BON DE GARANTIE

TYPE:

PUISSANCE:

DATE DE FABRICATION :

DATE DE MISE EN SERVICE :

CACHED:

Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.

www.noirot.fr

Agence commerciale

13 rue Jean Dollfus

75018 PARIS

Tel.: [phone]

Service après-venture

Contacter vous magasin

revendeur

La Garantie est strictement limitée au remplacement gratuite ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses apparéils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le return des pièces, celles-ci doivent être expédées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent enaucun cas être à titre de dommages et intérêts pour chaque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des apparéils ne lui income aucmentement. La garantie ne peut pas intervenir si les apparéils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL :

En cas d'accident survenant àquelque moment et pourquelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture

CONTESTATION :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seuil compétent. Les dispositions du present bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour définis et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
