RADIAFLO - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à chaleur douce
Caractéristiques techniques principales	Technologie Radiaflow, diffusion douce de la chaleur, thermostat intégré
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 80 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids	8 kg
Compatibilités	Compatible avec les systèmes de régulation de chauffage
Tension	230 V
Puissance	1000 W
Fonctions principales	Chauffage rapide, réglage de la température, programmation hebdomadaire
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, vérification des grilles d'aération
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de basculement
Informations générales utiles	Idéal pour les pièces de vie, faible consommation d'énergie, design moderne

FOIRE AUX QUESTIONS - RADIAFLO NOIROT

Comment installer le NOIROT RADIAFLO ?

Pour installer le NOIROT RADIAFLO, commencez par lire le manuel d'utilisation fourni. Assurez-vous de couper l'alimentation électrique avant l'installation. Fixez l'appareil au mur à l'aide des supports fournis, puis connectez-le au réseau électrique en suivant les instructions du guide.

Pourquoi mon NOIROT RADIAFLO ne chauffe-t-il pas ?

Vérifiez d'abord si l'appareil est correctement alimenté et si le thermostat est réglé sur une température supérieure à la température ambiante. Assurez-vous également que le mode chauffage est sélectionné et que le disjoncteur n'a pas sauté.

Comment régler la température sur le NOIROT RADIAFLO ?

Pour régler la température, utilisez le thermostat intégré. Tournez le bouton pour sélectionner la température souhaitée. Attendez quelques minutes pour que l'appareil atteigne la température réglée.

Le NOIROT RADIAFLO fait-il du bruit pendant son fonctionnement ?

Il est normal que le NOIROT RADIAFLO émette un léger bruit lorsqu'il démarre ou s'arrête. Cependant, si vous entendez des bruits inhabituels, vérifiez que l'appareil est installé correctement et qu'il n'y a pas d'objets obstruant les grilles d'aération.

Comment nettoyer le NOIROT RADIAFLO ?

Pour nettoyer le NOIROT RADIAFLO, débranchez l'appareil et utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager le revêtement.

Quelle est la durée de vie du NOIROT RADIAFLO ?

La durée de vie estimée du NOIROT RADIAFLO est d'environ 10 à 15 ans, selon l'utilisation et l'entretien. Un entretien régulier peut prolonger sa durée de vie.

Où trouver des pièces de rechange pour le NOIROT RADIAFLO ?

Les pièces de rechange pour le NOIROT RADIAFLO peuvent être commandées auprès de revendeurs agréés ou directement sur le site du fabricant. Assurez-vous de vérifier le modèle spécifique de votre appareil lors de la commande.

Le NOIROT RADIAFLO est-il économe en énergie ?

Oui, le NOIROT RADIAFLO est conçu pour être économe en énergie, avec des fonctionnalités qui permettent de réguler la température de manière efficace, réduisant ainsi la consommation d'énergie.

MODE D'EMPLOI RADIAFLO NOIROT

Radiateur à inertie fluide durable

421AA5943 A00

AVANT PROPOS :

• Vous venez d'acquerir ce radiateur à inertie fluide durable Radiaflo de Noirot et nous vous remercions de cechioitémoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommandé de conserver cette notice, même après installation de votre apparéil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent开发商 très chaudes et provoquer des brûlures. Il faut pré-

Caution, hot surface Attention surface très chaude.

ter une attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'utilier ne doit pas être effectués par des enfants sans surveillance.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci contre rappelle ce risque.
• Il est donc formellement interdit

de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.
• Le raccordement électrique de cet apparéil doit impérativement être effectué hors tension par une personne qualifiée.
• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifie.
• L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'installation.

L'appareil ne doit pas etre installé sous une prise de courant.

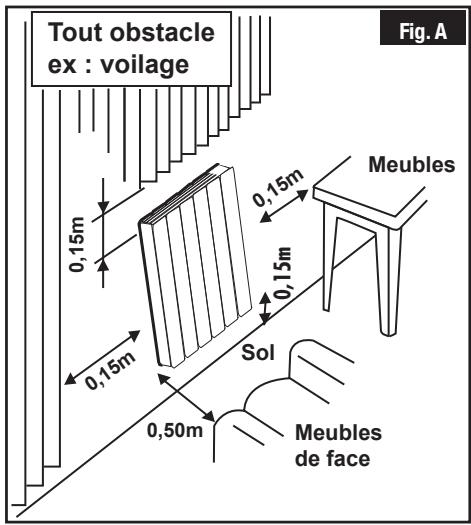

• Respecter les distances minimum d'installation au sol, aux parois,

auxmeubles,etc...(Fig.A).

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-vente ou une personne de

qualification similaire afin d'eviter un danger.

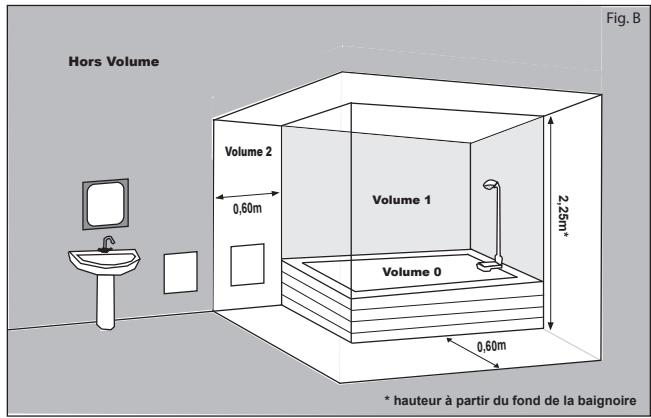

• L'appareil peut être installé dans le volume 2 ou Hors volume des salles d'eau (Fig. B).
• Cet apparéil est rempli d'une quantité précise d'huile spéciale.
• Les réparations nécessitant l'ouverture du réservoir d'huile

ne doit'être effectuées que par le fabricant ou son service après-vente, qu'il convient de contacter en cas de fuite d'huile.

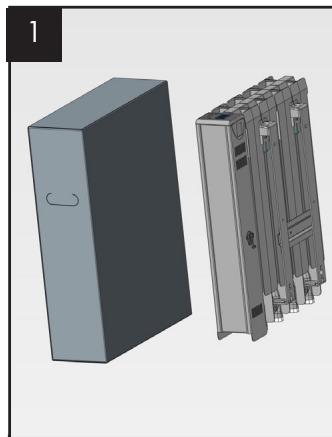

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

• Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.
• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

• Ne pas s'asseoir sur l'appareil de chauffage

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

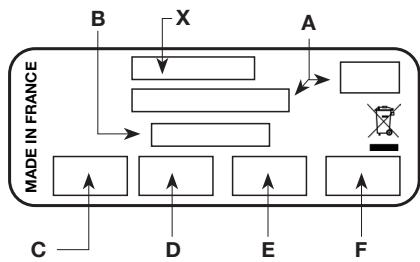

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électricquédécentralisé àaction directe à postefixe
Caracteristicques					Unité
Puisance thermique		1000W	1500W	2000W
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indic-ative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	eSB	0,001	0,001	0,001	kW
Caracteristicques					Unité
Type de contrôle de la température de la pièce
contrôle électronique de la température de la pièce etprogrammateur hebdomadaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui

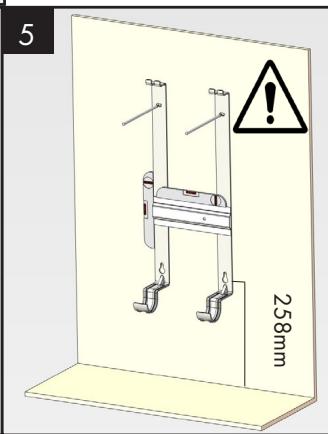

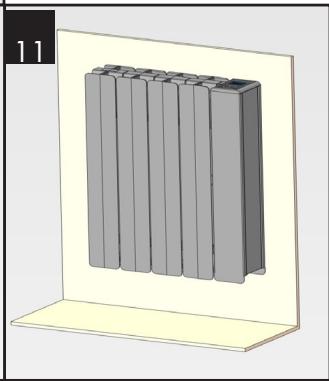

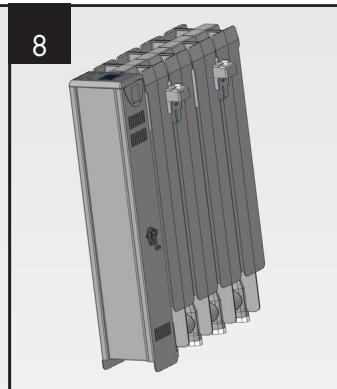

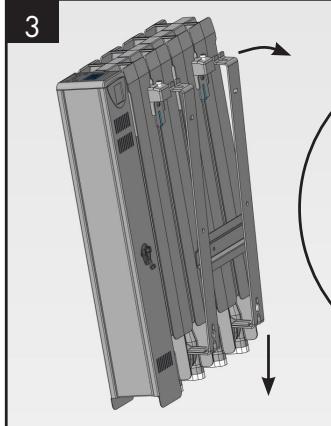

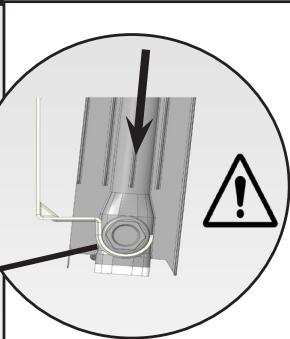

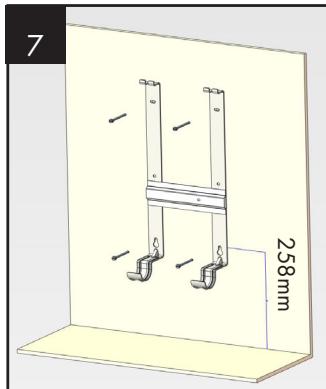

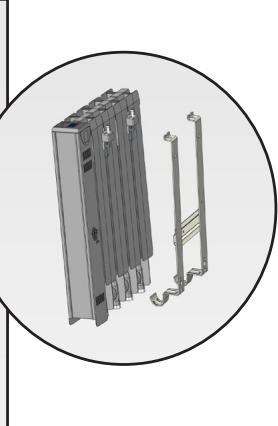

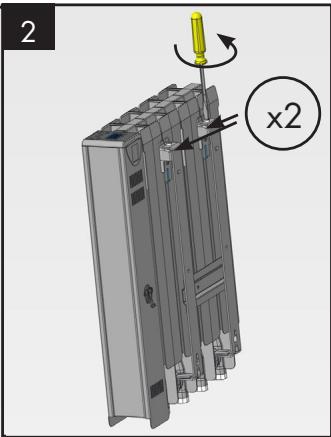

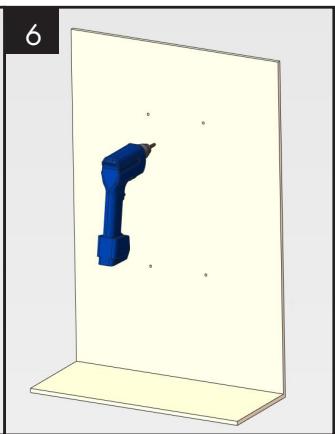

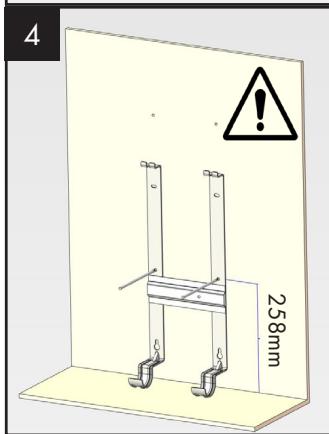

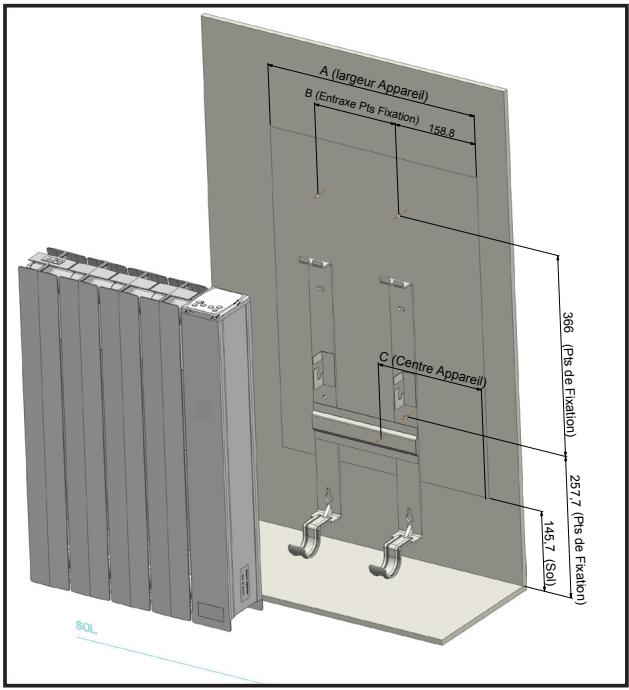

INSTALLATION ET FIXATION

Puis. (W)	1000	1500	2000
A (mm)	489,4	729,4	969,4
B (mm)	240,5	481	721,5
C (mm)	244,7	364,7	484,7
Poids* (Kg)	12,9	18,9	24,5

*: +/ - 10%

1 - RACCORDEMENT ELECTRIQUE

Veuillez lire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  -L'appareil doit'être raccordé sur un réseau électrique 230V 50Hz, par l'intérmédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3sMM-297s	230 Volts/3s
Conf. -2°C	7sMM-293s	230 Volts/7s

DEMARRAGE RAPIDE

- Mise en marche / Arrêt chauffage de l'appareil

Appuyer sur pourmettre l'appareil en marche ou pour l'arrêtchauffage devoitrappeil.

- Réglage de la température souhaitée

Pour ajuster la tempereature souhaiette, appuyer sur + ou-

- Sélection du mode de fonctionnement

O

+

Appuyer sur MODE pourCHOISIR LE MODE defonctionnement

VOUS SOUHAITEZ	APPUER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la température Confort.	MODE	CONFORT	93.0
Maintenir la pièce à la température Economique.		ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.		HORS-GEL	X5
Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe 2 - G (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	MODE 3s*	PROGRAMMATION « AUTO »	93.0 AUTO
Appliquer un programme prédéfini ou personnalisé		PROGRAMMATION « PREDEFINIE »	P2 93.0

• L'appui 3s sur la touche MODE permit d'alternere la programmation « AUTO » et la programmation « PREDEFINIE »

La fonction «Fenêtre Ouverte»

Appuyer sur l'activer ou désactiver la fonction «Fenêtre Ouverte».

- La fonction « Eco Système »

Appuyer brièvement sur _yss pour réinitialiser le mode de fonctionnement standard (Usine).

）

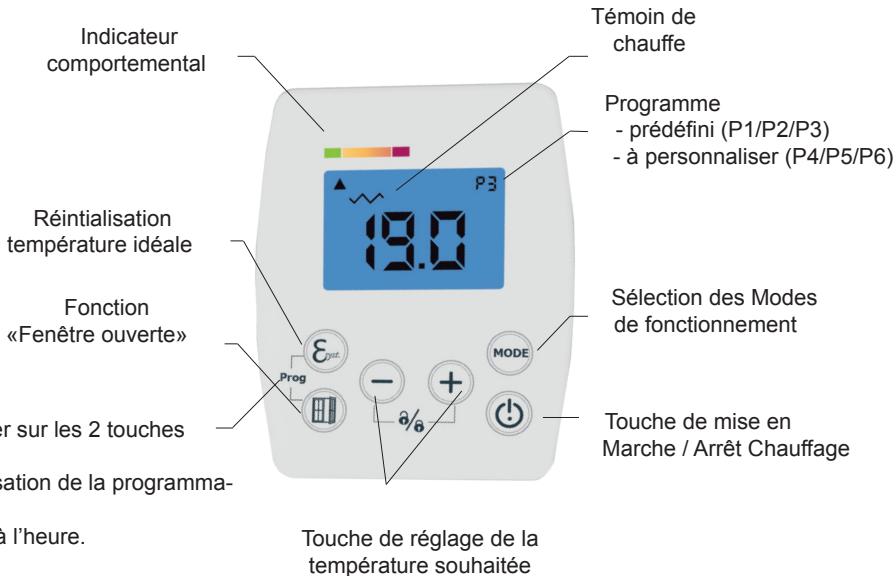

2 - COMMENT UTILISER VOTRE APPAREIL

Veillez enlever la pellicule de protection du boitier de commande.

2.1 - Mise en marche / Arrêtchauffage de l'appareil :

Appuyer sur l'écran s'allume.

Pour l'arrêt chauffage, appuyer sur ©, l'écran affiche - - - - .

）

）

L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

2.2 - Mode Confort / Réglage de la température de conform :

Appuyer sur ou pour ajuster la température.

Pour un comport sans gaspillage, nous conseillons une température de 19^ lorsque le logement est occupé.

2.3 - Le sélection de MODE :

Effectuer des appuis successifs sur Mode

Le sélecteur de mode vous permet de sélectionner 5 fonctions.

VOUS SOUHAITEZ	APPUER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la pièce à la températureConfort.	Mode	CONFORT	19.0
Maintenir la pièce à la température Economique.	Mode	ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.	Mode	HORS-GEL	HG
Appliquer l'ordre envoyé par votre centrale derogrammation ou votre gestionnaire d'énergie.	Mode 3s*	PROGRAMMATION « AUTO »	19.0 AUTO
Appliquer un programme prédéfini ou personnelisé		PROGRAMMATION « PREDEFINIE »	P2 exampie P2

• Nota : L'appui 3 secondes sur la touche Mode permet d'alterner entre la programmation centralisée et la programmation «PREDEFINIE» intégrée à l'appareil.

2.4 - Mode Programmation : « AUTO »

Ce mode permet le fonctionnement automatique (par fil pilote) de votre apparéil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie.

Mode

Appuyer successivement sur [Mode] jusqu'à ce que le symbole «AUTO» s'affiche.

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAuffage	BEL AUTO	Arrêt instantané du chauffage
ÉCO	ECO AUTO C	Abaisissement de la température de 3,5°C par rapport à la position Confort ou selon votre choix.
CONFORT-1	F - 1 AUTO	Abaisissement de la température de 1°C par rapport à la position Confort.
CONFORT-2	F - 2 AUTO	Abaisissement de la température de 2°C par rapport à la position Confort.
Hors Gel	HG AUTO *	Maintient la température de la pierce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tariffication sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : ArrêtCHAuffage
Confort (ex.19,0°C)	HG"AUTO"	BEL"AUTO"
ECO
HG

2.5 - Verrouillage parental :

Appuyer simultanément sur les touches et pendant 3s pour verrouiller le clavier

Pour supprimer le verrouillage, appuyez sur ④ et ⑦ pendant 3s jusqu'à la disparition du symbole

Permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche de mise en Marche/Arrêtchauffage demeure active même quand le verrouillage parental est activé.

2.6 - Affichage de l'heure :

Appuyer brièvement sur les touches pour afficher l'heure en cours.

2.7 - Réglage de l'horloge et du jour :

• Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous devez régler l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous devez aussi remettre à l'heure libre votre apparéil.

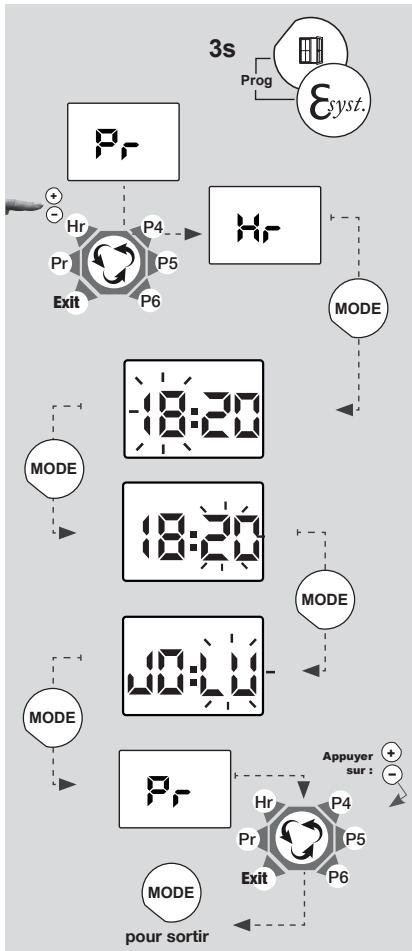

a- Réglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Pr s'affiche à l'écran,

Appuyer avec les touches ou - pour désir la fonction mise à l'heure : «Hr» dans le menu déroulant, puis valider avec la touche MODE.

Modifier l'heure avec les touches et puis valider avec la touche MODE.

Modifier les minutes avec les touches et puis valider avec la touche MODE.

b - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi, JO: MA= mardi, JO: ME= mercredi, etc...) avec les touches ⊙ et ⊙.

Validator par la touche MODE.

Pour sorting, appuyer sur ou jusqu'à l'affichage «Exit» du menu déroulant.
Validator par MODE pour sorting.

2.8 - Les fonctions économiques :

2.8.1- Mode Economique « ECO »:

Appuyer successivement sur [Mode] jusqu'à ce que le mode Economique «ECO» s'affiche.

Pour visualiser la consigne ECO, appuyer brievement sur ou .

Pour modifier la température de consigne ECO :

Appuyer sur Mode 3s jusqu'à ce que la température de consigne ECO clignote.
Appuyer sur ou pour atteindre la température de consigne ECO souhaitation. Pour valider, appuyez sur Mode.

Il est conseilé d'utiliser ce mode pour des absences comprises entre 2 et 24h oupendant la nuit. Il provoque un abaisissement de la température de la pierce de 3,5^ environ par rapport à la température de consigne.

2.8.2- Dérogation en Mode Hors-Gel «HG»:

Appuyer successivement sur Mode jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Mode

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintainir la température de la pierce à environ 7^ .

2.8.3 - Détector de Fenêtre ouverte :

• Pour activer la fonction, appuyer sur la touche jusqu'à l' apparition de l'icone sur l'écran.
• Le symbole clignote lorsque le chauffage s'est arrêté suite à une détention.
• Un appui sur la touche rémettra automatiquement le chauffage en fonctionnement.
• Pour désactiver la fonction, appuyer sur la touche jusqu'à la disparition de l'icone sur l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détention d'une chute brutale de température dans la pierce (Ex : une fenêtre ou une porte ouverte).

2.8.4 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19^ .

Le curses appearait lors d'un changement de consigne

Cet indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation

2.8.5 - Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoin de chauffe.

2.8.6 - Température ideale :

Un appui sur la touche _yyst

Les températures de comport et ECO reviennent aux températures préconisées de 19^ pour le Confort et 15,5^ pour l'ECO.

Un appui de 10s sur la touche _yyst

L'appareil se positionne en mode auto, les fonctions à économie d'énergie sont activées et les températures de Confort et ECO reviennent aux températures préconisées de 19^ pour le comfort et 15,5^ pour l'ECO.

Cette fonction règle automatiquement l'appareil pour garantir le comfort avec un maximum d'économies.

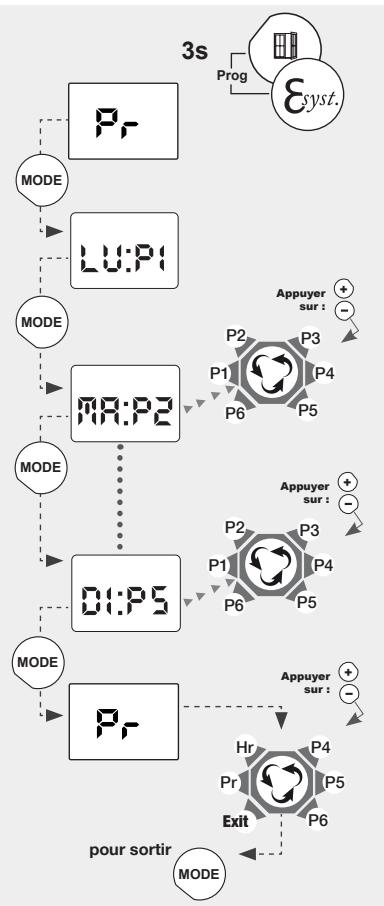

2.8.7 -Mode de Fonctionnement : «La programmation prédéfinie P1/P2/P3 ou à personneliser P4/P5/P6»

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco.

Vous voulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et S_yyst .
  -L'ecran affiche Pr ,appuyer sur MODE
• Attribuer l'un des programmes (prédéfini ou personnalisé) à chaque jour de la période avec les touches et du menu déroulant.
• Valider par la touche Mode, l'écran affiche «Pr».
• Pour sorting, appuyer sur ou jusqu'à l'affchage «Exit» du menu déroulant.
• Validator par MODE poursorting.

SIGNIFICATION DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la température de consigne Confort de 5h à 23h.
Programmes à personnaliser voir page suivante	P4P5P6	Les programmes P4, P5, P6 vous permettent de personneliser les plages heures de la température de consigne Confort, suivant vos besoin.

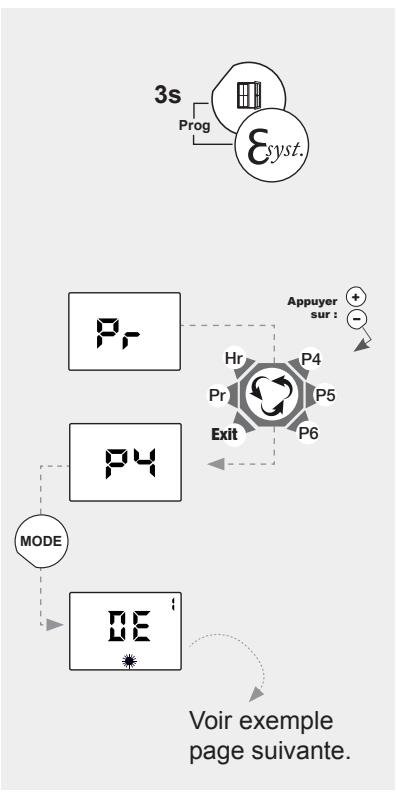

MODE DE FONCTIONNEMENT « PROGRAMMATICN

A PERSONnaliser » P4/P5/P6 :

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches et S_sys .

Pr s'affiche à l'écran,

• Appuyer sur la touche ou pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).

• Validator par MODE.

Vous pouvez ainsi définir vos propres plages horaires en mode Confort; les plages horaires complémentaires seront automatiquement affectées en mode Eco.

(Voir exemple page suivante).

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

COMMENT ÉTABLIR LE PROGRAMME A PERSONNALISER ? EXAMPLE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1					Résultat
Plage 1	Mode BE *	Mode SH *	Mode A *	Mode SH *	Mode A *	La plage horsaire n°1 de 6h à 9h est vali-dée, vous passez automatiquement à la plage horsaire n° 2
	Modifier l'heure de début avec + -			Modifier l'heure de fin avec + -

Ex. de 11h à 14h	Choix : plage 2					Résultat
Plage 2	Mode	Mode	Mode	Mode	La plage horsaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horsaire n°3
	BE2	BE2	BE2	BE2
	Modifier l'heure de début avec	+	-	+

Ex. de 18h à 22h	Choix : plage 3					Résultat
Plage 3	Mode	Mode	Mode	Mode	La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr.	Programmer P5 ou P6 ou désirir Exit pour sortir. Valider par Mode.
	3	3	3	3
	+	-	-	-

• Procedez de la même manière pour les programmes P5 et P6, soit en conservant le programme que vous avez défini précédemment, soit en le modifiant.
• Validator par Mode et besoin «Exit» pour sortir, puis validator par Mode.

2.9 - Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
  -mettrele radiateur en mode CONFORT manuel,
• vérifier que votre consigne est réglee entre 17 et 23^
• attendre la stabilisation thermique du local (envion 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.

Le thermostat étant sur mode CONFORT, appuyer 3s sur Mode, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.

• Afficher la température indiquée par votre thermomètre avec les touches (+) et (-

• Validator par la touche Mode

• L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous installation est gérée par un gestionnaire du type Tempo d'EDF, les abais-cessements de Conf.-1 ou Conf.-2 se seront sur ordre de cette centrale, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêtchauffage (voir tableau - voir chapitre raccordement).

Votre apparéil étant équipé d'un thermostat électrique 6 ordres, les changements commandés par le gestionnaire ou le programmateur ne sont pas immédiats: il faut attendre environ 15 secondes avant leur prise en compte (sauf en cas de délestage, l'ordre de changement est immédiat).

Usage exceptionnel : Dérogation d'un apparéil de sa programmation

Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire d'énergie, vous pouvez :

• Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintainir la température Confort en permanence. Pour cela, veuillez vous reporter au chapitre « Forçage en mode Confort », sous réserve des ordres prioritaires par délestage Hors-Gel ou Arrêtchauffage pour délestage.

• Si la piece est inoccupée (chambre d'amis par exemple), notamment la température à une valeur très basse en permanence (Fonction Hors-Gel). Pour cela, veuillez vous reporter au chapitre « Dérrogation en mode Hors-Gel », sous réserve de l'ordre prioritaire Arrêtchauffage pour délestage.

• Dans les 2 cas ci - dessus,ès suppression de l'usage exceptionnel,replacer le mode de fonctions sur programmation «Auto」. (chapitre 2.4).

• NOTE: Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire; il est possible que l'appareil ne chauffe pas, le mode de fonctions étant sur Confort.

Dès disparition du signal de délestage, l'appareil se remettra en chauffe.

3 - AIDE AUX DIAGNOSTICS

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	■ S'assurer que l'écran digital est actif.	■ Appuyer sur ☑■ Appuyer successivement sur MODE jusqu'à ce que la position Confort s'affiche.
	■ Si l'écran digital n'est toujourspas allumé.	■ S'assurer que les disjoncteurs d'installation sont enclenchés et appuyersur ☐.
	■ S'assurer d'être en mode comfort	■ Appuyer successivement sur MODE jusqu'àce que la position Confort s'affiche.
	■ Vérifier si le symbole clignote.	■ Fermer la porte et/ou la fenêtre,réinitialiser la fonction enappuyant sur ☑.
	■ L'écran digital est actif, letémoin de chauffe est éteint.	■ Vérifier la valeur de la consigne.La température ambiente ne nécessite pasde chauffer.L'appareil est en ECO ou en délestage:s'assurer que le système de délestage n'apas coupé l'alimentation de l'appareil.
L'appareilchauffe toutle temps	■ Vérifier que le réglage dela température n'a pas étémodifié.■ Vérifier que l'appareil n'est passitué pres d'une porte ouverteou/et dans un courant d'air.	■ Régler de nouveau la température.Fermer la porte ou supprimer le courantd'air.
L'appareilne suit pas lesordres deprogrammation	■ Vérifier qu'il est en modeprogrammation■ Vérifier la programmation	■ Mettre en mode programmation■ RÉalisier la programmation
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

4 - CONSEILS - ENTRETIEN

• Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulierement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
• Utilisé de préférence des produits nettoyants universels à base d'agents tensions-actifs (savon, ...) et un chiffon type microfibre. Pour un simple dépoussierage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.

Recommendations et conseils

• Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.
• Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
• Prévu pour être raccordé à un réseau d'alimentation électrique 230V~50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

5 - CHARACTERISTIQUES

HORIZONTAL

REFERENCES	PUISSANCE (W)	INTENSITE (A)	HAUT. (mm)	LARG. (mm)	EPAISS. Appareil (mm)
DCS1063FDFS	1000W	4.3	583	489	129
DCS1065FDFS	1500W	6.5	583	729	129
DCS1067FDFS	2000W	8.7	583	969	129

6 - IDENTIFICATION DE VOTRE APPAREIL

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUEES SUR L'ETIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les dir- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classé II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

• La référence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificates de conformités, adressé (rep. C-D-E-F).
• N^ du constructeur (rep X).

Noiroto

SERVICECLIENT：

[e-mail]

www.noirot.fr
