MODE D'EMPLOI FONTEA NOIROT

Radiateur à inertie fonte au design vintage

421AA3033 A01

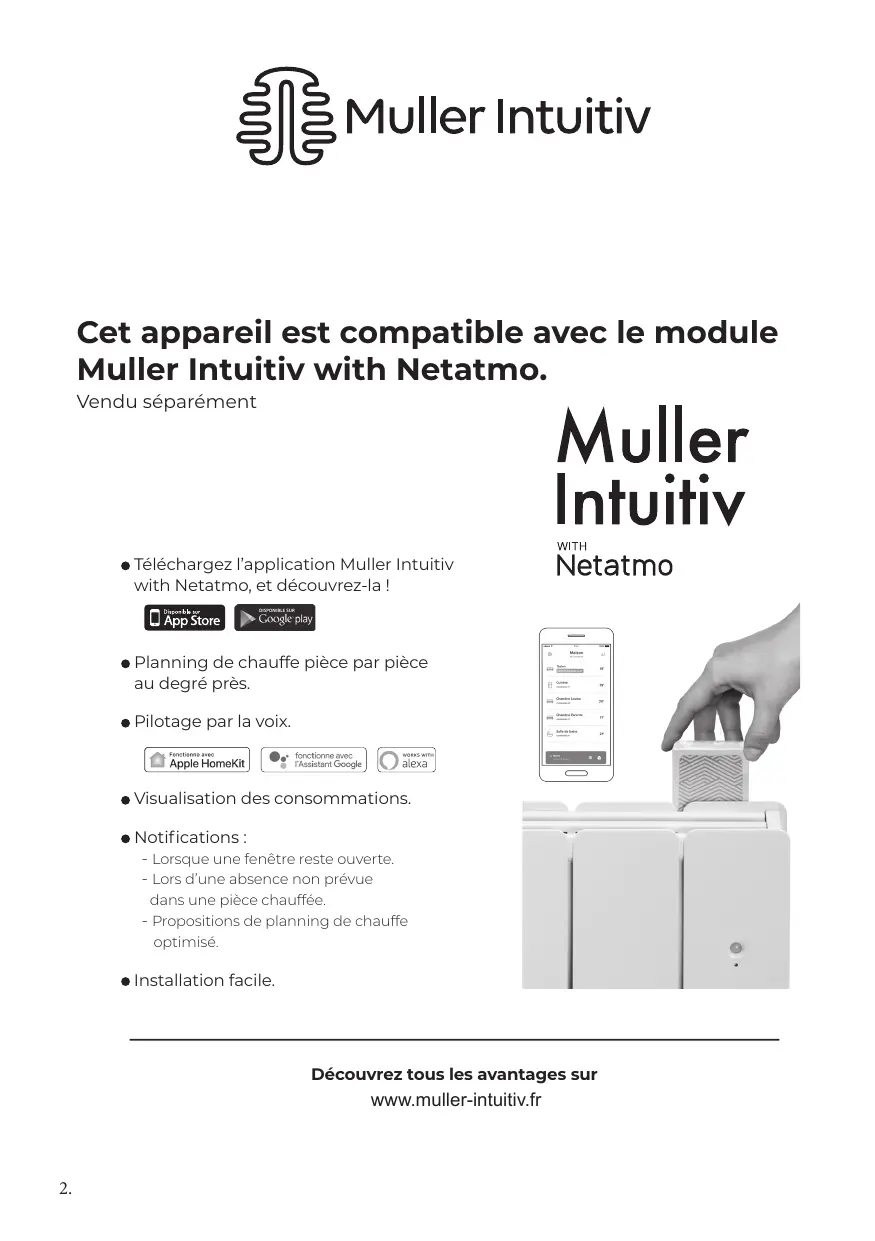

Cet apparéil est compatible avec le module Muller Intuitiv with Netatmo.

Vendu séparément

• Téléchargez l'application Muller Intuitiv with Netatmo, et découvert-la!

• Planning de chauffe piece par piece au degré près.
• Pilotage par la voix.

Fonctionne avecApple HomeKit

fonctione avec I'Assistant Google

WORKS WITH alexa

• Visualisation des consommations.

• Notifications :

• Lorsque une fenêtre reste ouverte.

• Lors d'une absence non prévue dans une piece chauffée.

• Propositions de planning de chauffe optimisé.

• Installation facile.

Muller Intuitiv

WITH

Netatmo

• Sommaire & Avant propos
• Sécurité

• Installation et fixation

• • Raccordement electrique page 10

• Demarrage rapide page 11

• • Comment utiliser votre apparéil

2.1 Mise en marche/arrêt chauffage de l'appareil
2.2 Réglage de la température de comport
2.3 Mode économique "Eco" page 13
2.4 Mode Hors-Gel "HG" page 14

2.5 Touche page 14
2.6 Mode Manuel page 14

2.7 Autres paramétrages page 15

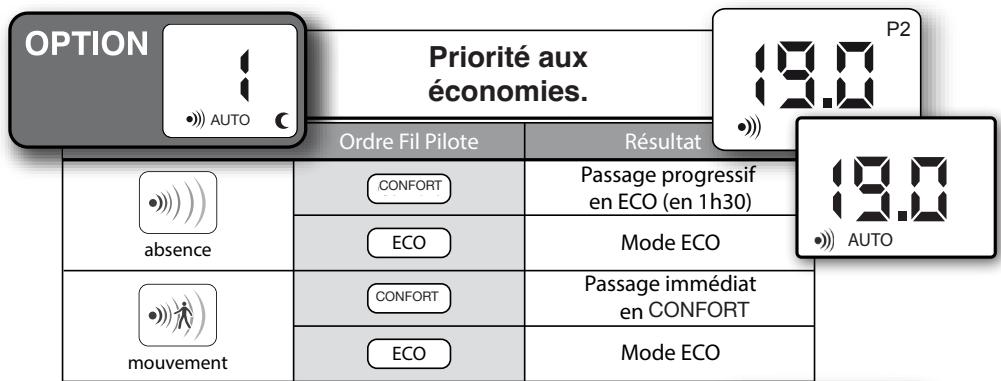

2.7.1 Deteceur d'absence page 15
2.7.2 Detecteur de fenetre page 16

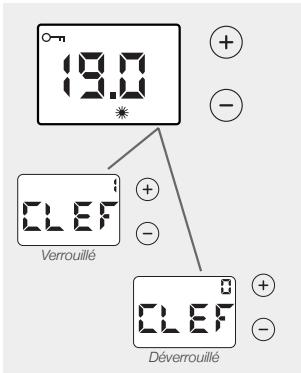

2.7.3 Verrouillage parental simple page 16

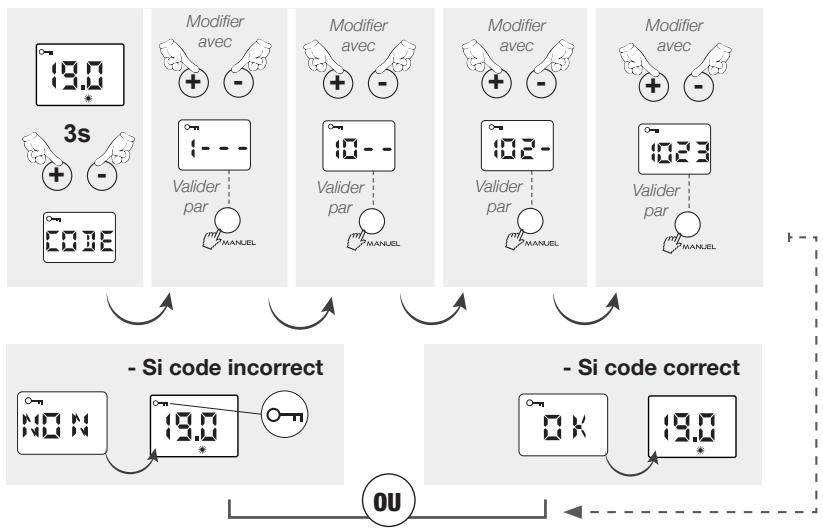

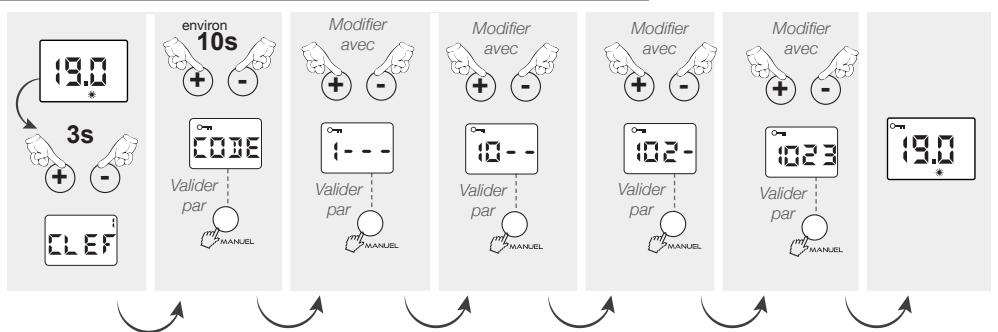

2.7.4 Verrouillage parental avec code page 17
2.7.5 L'indicateur comportemental page 17

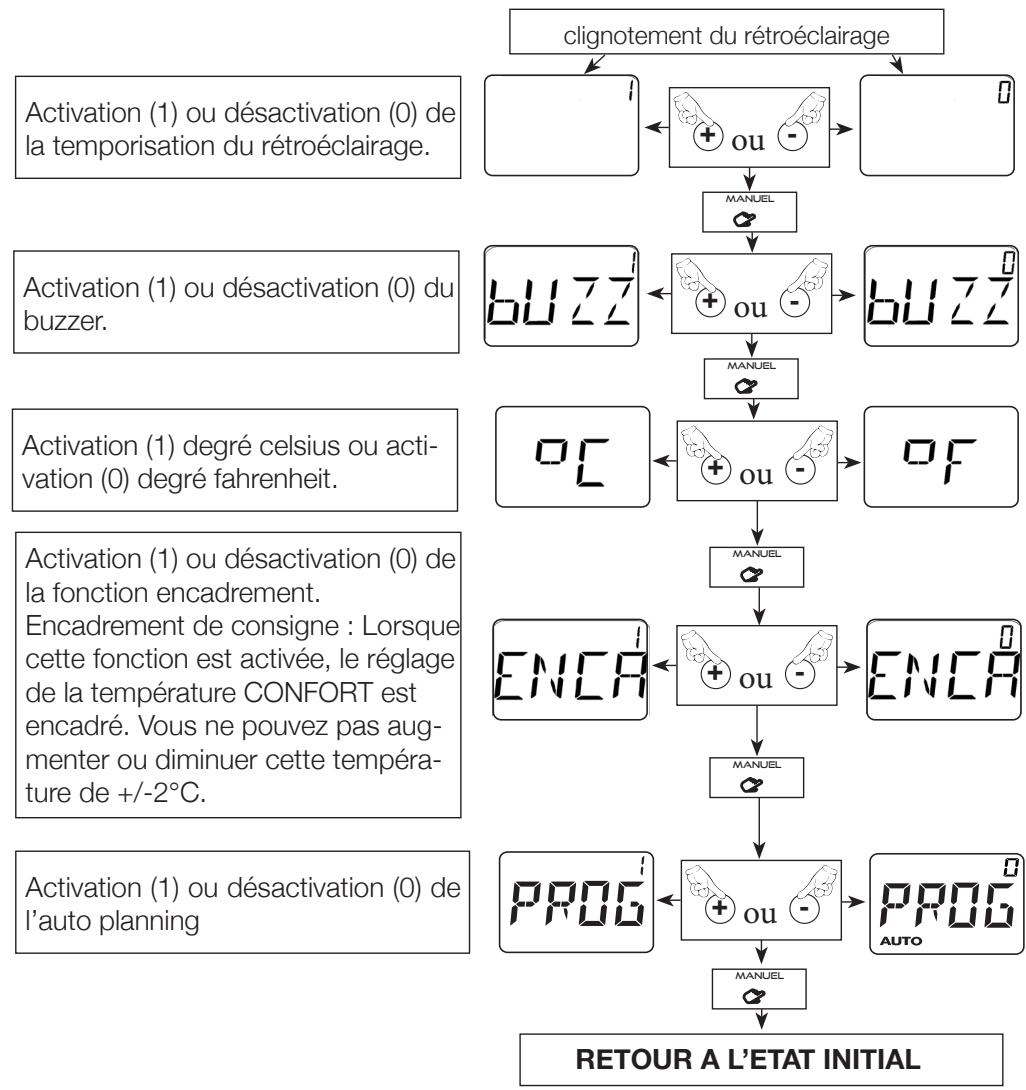

2.7.6 Paramétrages des fonctions annexes page 18
2.7.7 Fonction Auto planning page 18
2.7.8 Details des 6 ordres page 19

2.8 La programmation interne page 20

2.8.1 Affichage de l'heure page 20

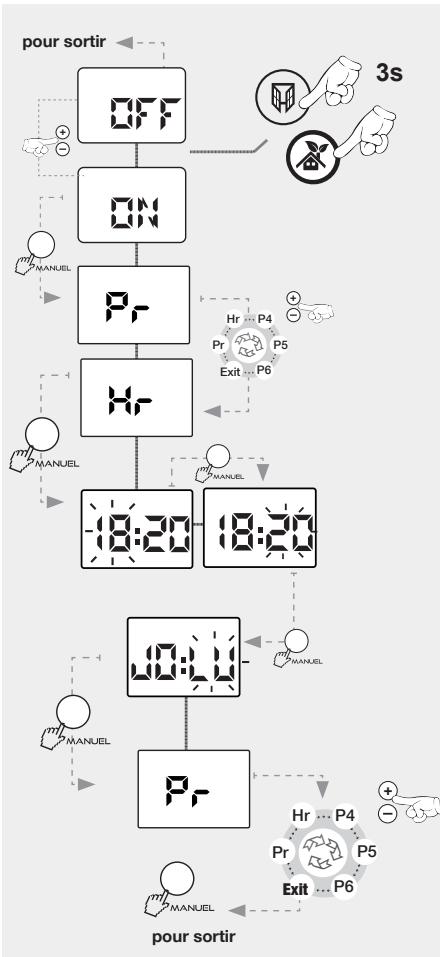

2.8.2 Réglage de l'horloge page 20

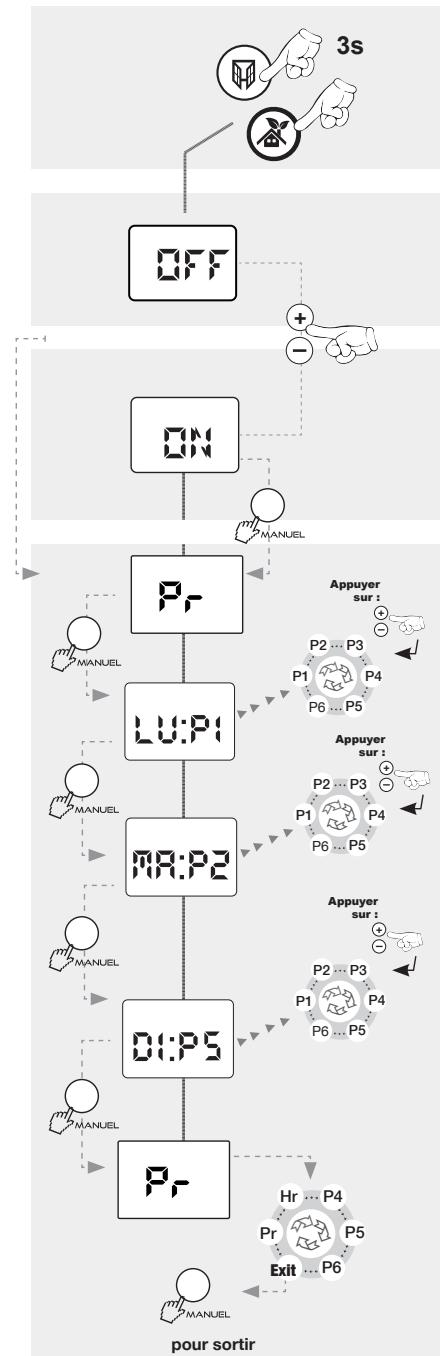

2.8.3 Mise en place de la programmation page 21

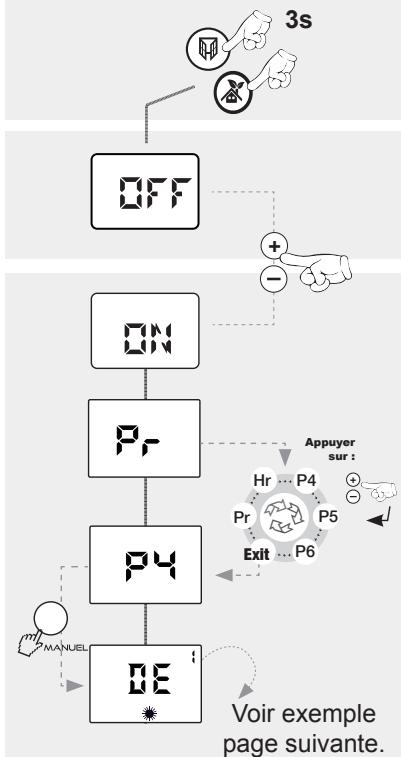

2.8.4 Personnelisation des programmes P4/P5/P6 page 22

1. -Aide aux diagnostics page 24
2. • Conseils / Entretien page 26
3. • Caracteristiques page 26
4. • Identification de votre apparéil

Qualité certifiée

Nos apparéils sont concus, développés et fabriqués en France dans nos usines.

AVANT PROPOS :

• Vous venez d'acquérir ce Radiateur à inertie Fonte Fontea de Noirot et nous vous remercions de ce besoin, témignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personne

Caution, hot surface Attention surface très chaude.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue etque ces enfants disposent d'une surveillance ou aient reçu desinstructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher,

ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.

• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension par une personne qualifiée.

• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifie.

• L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• L'appareil ne doit pas etre instal-. lé sous une prise de courant.

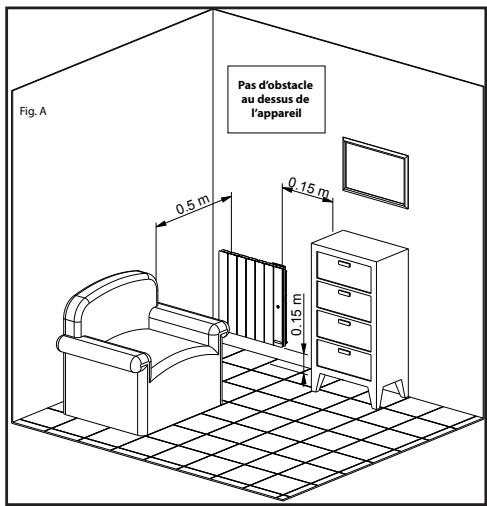

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

• Si le cable d'alimentation est endommagé, il doit être replacé

par le fabricant, son service après-vente ou une personne de qualification similaire afin d'eviter un danger.

• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

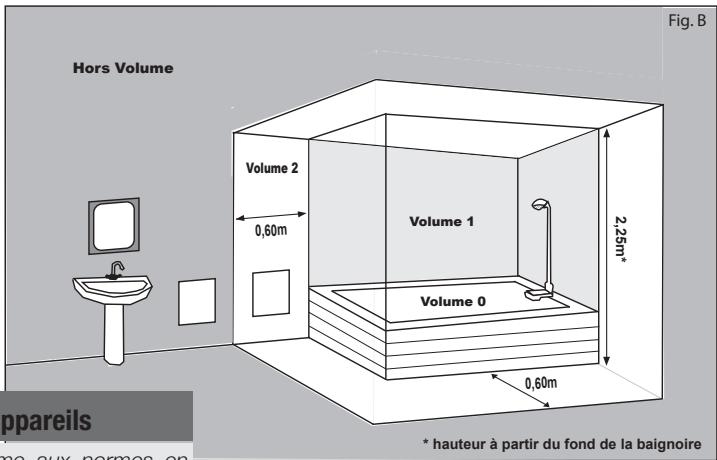

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

Installation des apparéils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

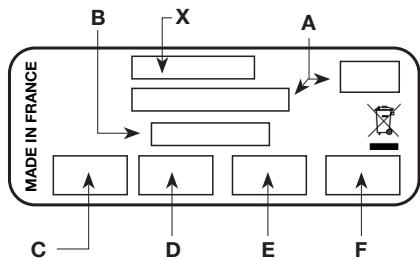

Identification de l'appareil
Type d'appareil:	Appareil de chauffage électrique décentralisé à action directe à poste fixe
Caracteristique					Unité
		1000W	1500W	2000W
Puisance thermique
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	elSB	0,001	0,001	0,001	kW
Caracteristique					Unité
contrôle électronique de la température de la pièce etprogrammateur hebdomadaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui
contrôle de la température de la pièce, avec détecteur de présence					Oui
option contrôle à distance					Oui

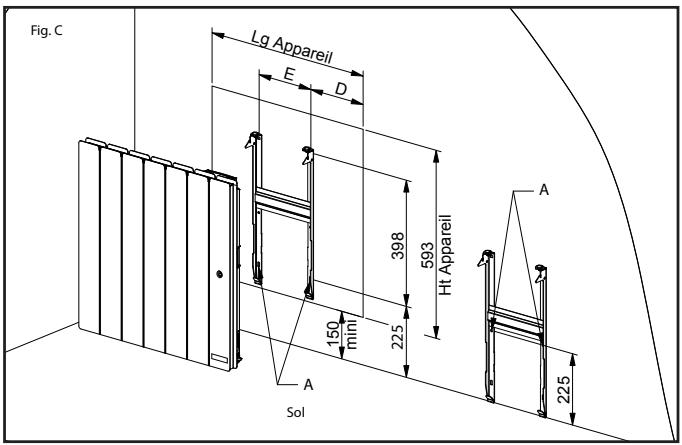

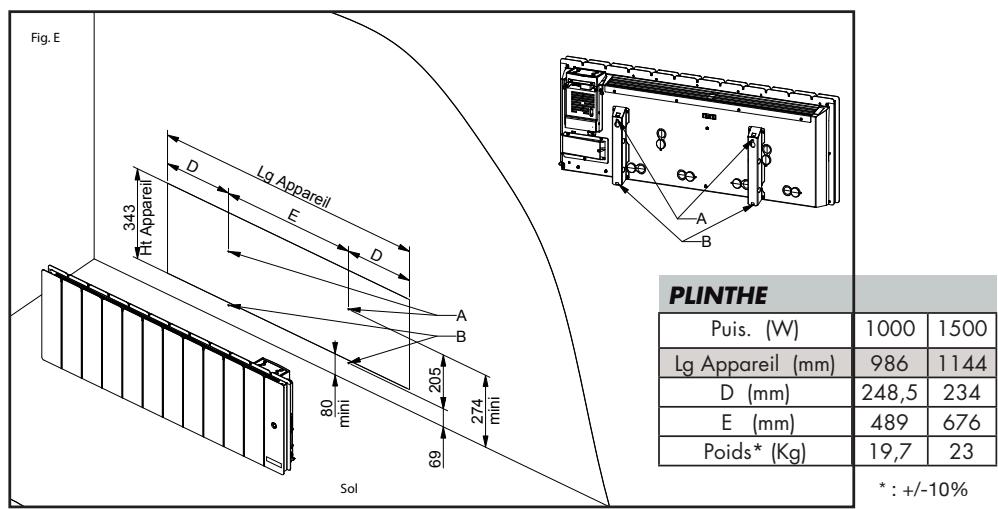

INSTALLATION ET FIXATION

HORIZONTAL

Puissance	1000W	1500W	2000W
Lg Appareil	584mm	903,5mm	1144mm
D	202mm	226,8mm	222mm
E	200mm	450mm	700mm
Poids * (Kg)	17,3	27,8	32,2

*: +/-10%

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.C).
• Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer (les trous Rep. A Fig. C).
• Percez aux diamètres appropriés aux chevilles et vis.
• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig.C).
• Positionner l'appareil sur le dosseret.
• Verrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le sens inverse des aiguilles d'une montre (Fig. C).

NOTA : Pour un meilleur Maintien de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur le montant du dosseret (Rep. D Fig. D).

Conseil : Pour faciliter l'insertion du programmateur (en option), il est recommandé de mettre les rondelles fournies entre le dosseret et le mur. voir chapitre «mise en place du programmateur».

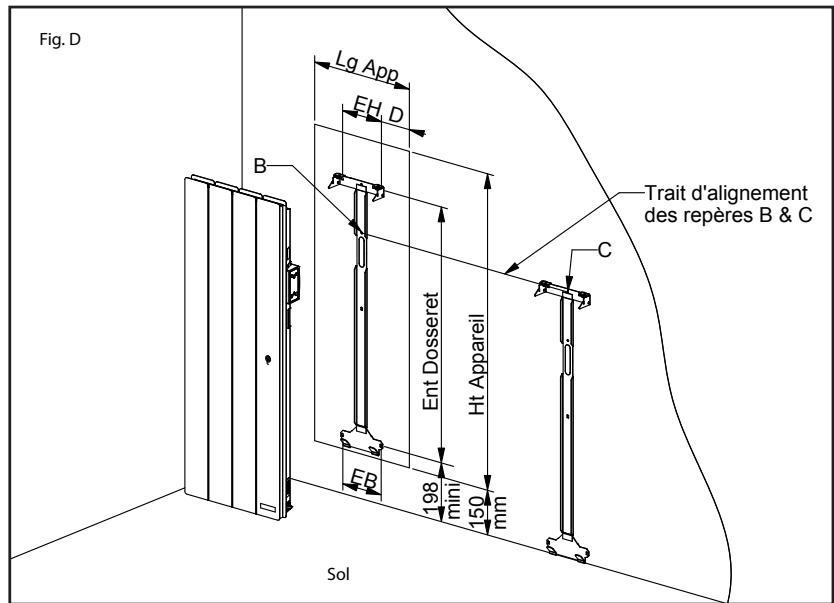

VERTICAL

Puisance	1000W	1500W	2000W
Lg Appareil	390mm	390mm	470mm
Ht Appareil	1063mm	1498mm	1498mm
D	115mm	115mm	115mm
EH	160mm	160mm	240mm
EB	158mm	158mm	158mm
Ent dosseret	859,5	1294,5	1294,5
Poids * (Kg)	2539	31,3	36

*: +/-10%

Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.D).
■ Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer le trou (Rep. C Fig. D).
■ Placer le trou du dosseret (Rep. B Fig. D) au niveau de la trace precedemment repérée sur le mur (Rep. C Fig. D). Pointez les trous des pattes inférieures et supérieures. Percez aux diamètres appropriés aux chevilles et vis.
Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm) - Fig. D
- Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre (Fig. D).

- Pour le modele Plinthe, veillez à laisser un jeu de 1,5 mm entre les têtes de vis et le mur (Rep.A Fig. E).
- Accrocher la plinthe à ces deux vis (diam. 6mm) puismettre les deux vis inférieures (Fig. E).

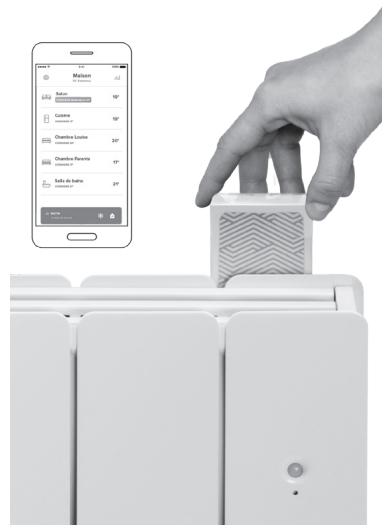

- MISE EN PLACE DU MODULE MULLER INTUITIV WITH NETATMO :

Pour un meilleur Maintien (durant le transport), une vis permet de fixer le cache du fourreau permettant de receivevoir le module Muller Intuitiv with Netatmo.

1- Avant l'installation de l'appareil au mur, veillez à enlever cette vis du cache.
2- Pour pouvoir insérer le module dans l'appareil, il est recommandé d'utiliser les 6 rondelles (dans le petit sachet joint) en les intercalant entre le mur et le dosseret lors de l'installation.

Pourmettrelemoduledansl'appareil：

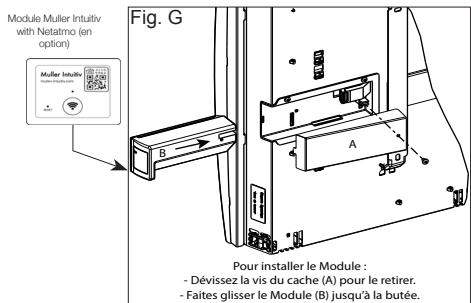

• Enlever le cache du fourreau permettant de receivevoir le module situé en dessous du boîtier de l'appareil.
• Insérer le module Muller Intuitiv with Netatmo dans le foureau en le faisant coulisser repère 1 Fig.F (version Vertical) et repère B Fig.G (version horizontal et plinthe), dans les glissières prévues à cet effet.

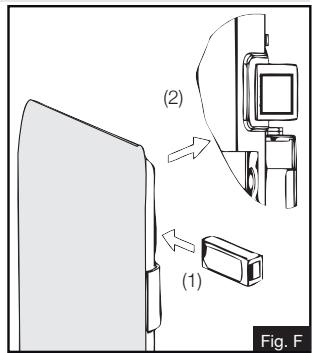

• Le module est donc place comme en position (2) Fig.F,
  -Télécharger l'App. Muller Intuitiv with Netatmo et suivre les ins-

tructions pas à pas.

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  -L'appareil doit'être raccordé sur un réseau électrique 230V 50Hz, par l'intérmédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3sMM-297s	230 Volts/3s
Conf. -2°C	7sMM-293s	230 Volts/7s

DEMARRAGE RAPIDE

- Mise en marche / Arrêt chauffage de l'appareil :

Appuyer sur pourmettre l'appareil en marche ou pour I'arrêtchauffage devoirte apparéil.

- Réglage de la température souhaitée :

Pour ajuster la température souhaitatione, appuyer sur ^+ ou-.

O

- Sélection du mode de fonctionnement manuel :

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique

FONCTION	APPUYEZ SUR	AFFICHAGE	RESULTAT OBTENU
CONFORT	MANUEL	90°	Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
ÉCINOMIQUE	MANUEL	ECO	Ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h
HORS-GEL	MANUEL	HG	Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h

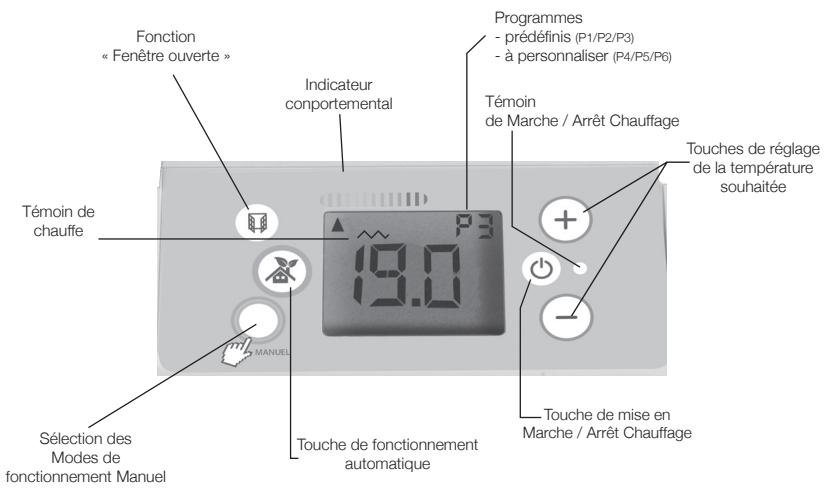

-La fonction «Fenêtre Ouverte» :

Appuyer sur jusqu'à l' apparition de l'icone pour activer la fonction «Fenêtre Ouverte».

Décovrez le mode connecté sur le site :

muller-intuitiv.fr

Veillez à enlever la pellicule de protection du boitier de commande.

2.1 - Mise en Marche/Arrêt chauffage de l'appareil :

Appuyer sur , l'écran et levoyant vert s'allument.

Pour l'arrêt chauffage, appuyer sur ©, l'écran affiche • et levoyant orange s'allume.

-L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.

2.2 - Réglage de la température de comport :

Appuyer sur ou pour augmenter ou diminuer la température de consigne souhaitée.

Si elle correspond à votre température de comport favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche

Pour ajuster la température à votre niveau de comport idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

Example :

• Pendant le réglage, un indicateur permet de contrôler mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
• Ce réglage est disponible en mode CONFORT (manuel ou automatique).

2.3 - Mode Economique «ECO» :

• Appuyer successivement sur MAnUEL jusqu'à ce que le mode Economique «ECO» s'affiche.

• Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.

• Pour modifier l'écart de température CONFORT - ECO :

• Appuyer sur 3s jusqu'à ce que la température de consigne ECO clignote.

• Appuyer sur + ou - pour modifier.
• Pour enregistrer, appuyez 3s sur

• En cas d'absence de courte durée (moins de 24h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5. °C environ par rapport à la température CONFORT.
• La consigne ECO ne peut pas etre reglee a une temperature supereue a 19^

2.4 - Mode Hors-Gel «HG» :

Appuyer successivement sur l'MANUEL jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de développer la pierce à une température de hors gel.

2.5 - Touche :

pour un fonctionnement tout automatique

Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, fonction fenêtre,...).

Vos préférences de réglage automatique sont mémorisées en appuyant

3 secondes sur la touche

Par défaut, le réglage mémorisé est : Température de consigne favorite 19^ , Fonction fenêtre ouverte activée et détecteur d'absence activé.

2.6 - Le mode "MANUEL":

pour un fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique 電

Toutes les fonctions automatiques sont désactivées (programmation) et l'appareil se positionne :

• Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
• Soit en mode Eco (ce mode de fonctionnement est conseilé lors de vos absences inférieures à 24h).
• Soit en mode Hors-gel (Ce mode de fonctionnement est conseilé pour des absences supérieures à 24h).

2.7 - Autres paramétrages :

2.7.1- Détction d'absence :

Cette fonction est activée automatiquement en mode. Elle peut être désactivée (voir tableau ci-dessous)

En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement défini par l'utilisateur.

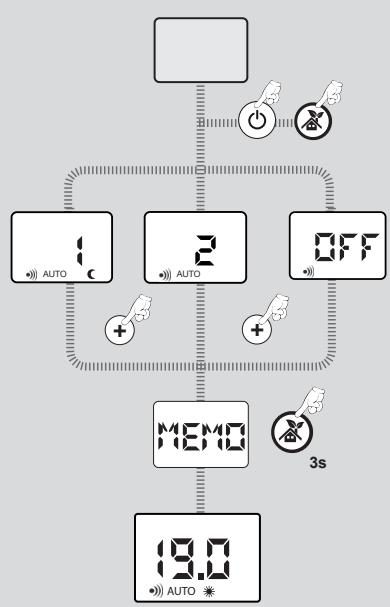

Choix du mode de fonctionnement de la détéction d'absence

Appuyer sur pour eteindre votre apparéil Appuyer simultanément sur et sur jusqu'à ce que s'affiche l'option de détention 1, 2 ou OFF.

• Appuyer sur ou pour désirir l'option de détention.
• Enregistrer pendant 3
  seconds sur
  L'écran affiche MEMO

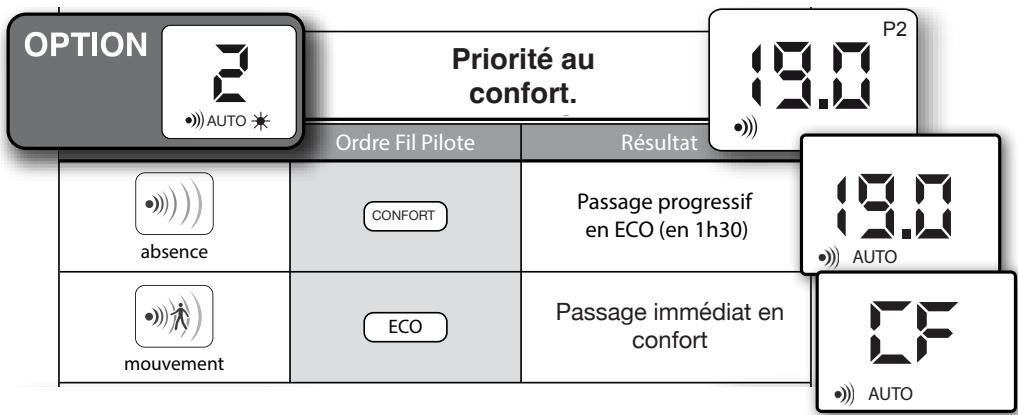

Option 1 : (mode par défaut) :

Priorité aux économies.

Option 2 :

Priorité au comport.

Option OFF :

La fonction détection d'absence est désactivée.

Passage progressif en ECO : En cas d'absence prolongée, la consigne de température de l'appareil diminue progressivement par paliers de 30min en CF-1 puis CF-2, jusqu'à l'affichage d'ECO.

2.7.2 - Détection de Fenêtre ouverte :

• Pour activer la fonction, appuyer sur la touche jusqu'à l' apparition de l'icone sur l'écran.
• Le symbole et levoyant vert clignotent lorsque le chauffage s'est arrêté suite à une détction, un signal sonore est émis par l'appareil.
• Un appui sur la touche rémettra automatiquement le chauffage en fonctionnement.
• Pour désactiver la fonction, appuyer sur la touche jusqu'à la disparition de l'icone sur l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détention d'une chute brute de la température dans la pierce (Ex : une fenêtre ou une porte ouverte).

2.7.3 - Verrouillage parental simple: O-

Appuyer simultanément sur les touches + et - pendant 3 s pour verrouiller le clavier.

Pour supprimer le verrouillage, appuyer simultanément sur + et - pendant 3s.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche Marche/ArrêtCHAuffage demeure activé, même quand le verrouillage parental est activé.

2.7.4 - Verrouillage parental avec code : O- n

You've a possibility of verrouiller le clavier par un code personnel à 4 chiffres

- Pour verrouiller

Il est IMPORTANT de bien se pouvoir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier

- Pour déverrouiller

2.7.5 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température régée est inférieure ou égale à la température conseillée de 19^ .

Le curses appearait lors d'un changement de consigne

i

Pour un fonctionnement économique il est conseilé de ne pas dépasser une température de 19^ en moyenne sur l'ensemble du logement.

2.7.6 - Paramétrage des fonctions annexes :

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Pour acceder au NIV, appuyer sur 已 ,I'ecran affiche

Un appui de 3s sur et sur l'écran affiche N.I.V. Un appui de 3s sur donne accès au réglage des différents paramètres (voir ci-dessous).

2.7.7 - Fonction Auto Planning :

La fonction Auto Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la pierce et de prendre en compte ses paramétres de chauffe pour créé automatiquement un planning. Il anticipé la chauffe pour avoir la bonne

température dés l'occupation de la pierce.

En cas d'imprévus, d'absence ou de retard anticipé, le radiateur s'adapte immédiatement au nouveau rythme.

Suite à l'activation de l'autoplanning, l'écran affiche PP en haut à droite.

Voir chapitre 2.7.6 pour activer ou désactiver la fonction auto planning. En cas d'utilisation de l'application Muller Intuitiv la fonction auto planning est remplacede par le planning de chauffe du mode connecté.

2.7.8 - DETAILS DES 6 ORDRES VIA LE FIL PILOTE ET LE Gestionnaire D'ENERGIE

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAUFFAGE	AUTO	Arrêt instantané du chauffage
ÉCO	ECO AUTO C	Abaississement de la température de 3,5°C par rapport à la position Confort ou selon votre choix.
CONFORT-1	AUTO F - 1	Abaississement de la température de 1°C par rapport à la position Confort.
CONFORT-2	AUTO F - 2	Abaississement de la température de 2°C par rapport à la position Confort.
Hors Gel	AUTO G	Maintient la température de la pièce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tariffication sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
Confort (ex.19,0°C)	HG "AUTO"	BEL "AUTO"
ECO
HG

2.8 - La programmation interne :

2.8.1 - Affichage de l'heure :

Appuyer brievement sur les touches pour afficher l'heure en cours.

et

2.8.2 - Réglage de l'horloge :

• Dans tous les cas, pour pouvoir utiliser la programmation, vous doivent regardier l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous devrez aussi remettre à l'heure libre votre(APpeuil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour désir "ON" qui s'affiche à l'écran, vérifier par MAMUEL. (Le besoin de "OFF" vous fait sortir du réglage).

Appuyer avec les touches + ou - pour désir la fonction mise à l'heure : “Hr” dans le menu déroulant et valider avec la toucheMANUEL.

Modifier l'heure avec les touches + et - et valider avec la touche

Modifier les minutes avec les touches + et - et

valider avec la touche

B - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi,

JO : MA= mardi, JO :ME= mercredi, etc... ) avec les touches + et -.

Valider par la touche

Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit»

du menu déroulant. Valider par MANUEL pour sortir.

2.8.3 -Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous poulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et

• L'écran affiche soit ON, soit OFF. Avec les touches + ou -, mesure sur la position ON. Enregistrer par la touche MANUEL.

• L'écran affiche «Pr», appuyer sur
• Attribuer l'un des programmes (voir page suivante) à chaque jour de la semaine avec les touches + et - du menu déroulant.
• Valider par la touche LMANUEL, l'écran affiche «Pr».
• Pour sortir, appuyer sur + ou - jusqu'à l'affichage « Exit » du menu déroulant.
• Validator par pour sortir.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)

ET A PERSONnaliser (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permet d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la tempé-rature de consigne Confort de 5h à 23h.
Programmes à personnaliser voir § 2.8.4	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser les plages heures de la tempéra-ture de consigne Confort, suivant vos besoin.

2.8.4 - Personnelisation des programmes P4/P5/P6

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches et

• L'écran affiche soit ON, soit OFF. Avec les

touches + ou -,mettre sur la position ON.

Enregister par la touche

-L'ecran affiche «Pr»

• Appuyer sur la touche + ou - pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).

-Valider par

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

COMMENT ÉTABLIR UN PROGRAMME PERSONNALISÉ ? EXEMPLE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1				Résultat
Plage 1	MANUEL BE *	MANUEL BH *	MANUEL A *	MANUEL FH *	La plage horsaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horsaire n° 2
	Modifier l'heure de début avec + -		Modifier l'heure de fin avec + -

Ex. de 11h à 14h	Choix : plage 2	Résultat
Plage 2	Modification l'heure de début avec	La plage horsaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horsaire n°3

Ex. de 18h à 22h	Choix : plage 3	Résultat
Plage 3 BE C	MANUEL MADUR 18H C MODIFIER l'heure de début avec + -	La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr. Programmer P5 ou P6 ou désir Exit pour sortir. Verifier par MANUEL .

• Procedez de la même manière pour les programmes P5 et P6,
• Valider par MANUEL et désir «Exit» pour sortir, puis valider par MANUEL .

• Sivous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.8.2).

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mesure le radiateur en mode CONFORT manuel,
• vérifier que votre consigne est régée entre 17 et 23^
• attendre la stabilisation thermique du local (envion 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées. Le thermostat étant sur mode CONFORT, appuyer 3s sur MANUEL, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.

• Afficher la température indiquée par votre thermomètre avec les touches (+) et (-

• Valider par la touche MANUEL

• L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous n'exercez aucune action sur les touches ① et ② pendant 15 secondes, l'afficheur revient à sa position initiale.

- Autres diagnostics :

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

NATURE	VERIFICATION	ACTION
En cas de coupure de courant, appeareil connecté à la box	- S'assurer de la remise sous tension de l'appareil et de la box.	- Attendre environ 2' avant de pouvoir utiliser l'appareil (l'écran affiche alternatively "INIT" et "0%", et le rétroéclairage clignote).
L'appareil neCHAUFFE PAS	- S'assurer que l'écran digital est actif.	- Appuyer sur ☑- Appuyer successivement sur ☐MANUEL jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur ☐.
	- S'assurer d'être en mode comfort	- Appuyer successivement sur ☐MANUEL jusqu'à ce que la position Confort s'affiche.
	- Vérifier si le symbole ☑ et le voyant vert clignotent.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur ☐.
	- L'écran digital est actif, le témoin de chauffe est éteint.	- Vérifier la valeur de la consigne. - La tempête ambiente ne nécessite pas de chauffer. - L'appareil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilCHAUFFE tout le temps	- Vérifier que le réglage de la tempête n'a pas été modifié. - Vérifier que l'appareil n'est pas situé前几天 d'une porte ouverte ou/et dans un courant d'air.	- Régler de nouveau la tempête. - Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas les ordres de programmation	- Vérifier qu'il est en mode programmation (AUTO). - Vérifier la programmation (AUTO).	- Mettre en mode programmation - RÉalisser la programmation

4 CONSEILS - ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.

Recommendations et conseils

• Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.
• Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
• Prévu pour être raccordé à un réseau d'alimentation électrique 230V~50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

5 CHARACTERISTIQUES

Références	Puisance (W)	Intensité (A)	Largeur (mm)	Hauteur (mm)	Epaisseur (mm)
HORIZONTAL
DCN3483SExx	1000	4,3	584	593	114
DCN3485SExx	1500	6,5	903,5	593	114
DCN3487SExx	2000	8,7	1144	593	114
VERTICAL
DCN3493SExx	1000	4,3	390	1063	137
DCN3495SExx	1500	6,5	390	1498	137
DCN3497SExx	2000	8,7	470	1498	137
PLINTHE
DCN3503SExx	1000	4,3	986	343	111
DCN3505SExx	1500	6,5	1144	343	111

xx = couleur

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les dir- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classe II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, pour le modèle plinthe elle se trouve en bas à gauche, elle permet de l'identifier.

Elle est composée de :

• La référence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificates de conformités, adressé (rep. C-D-E-F).
• N^ du constructeur (rep X).

Noiroto

SERVICECLIENT：

[e-mail]

www.noirot.fr
