MODE D'EMPLOI AMAROC NOIROT

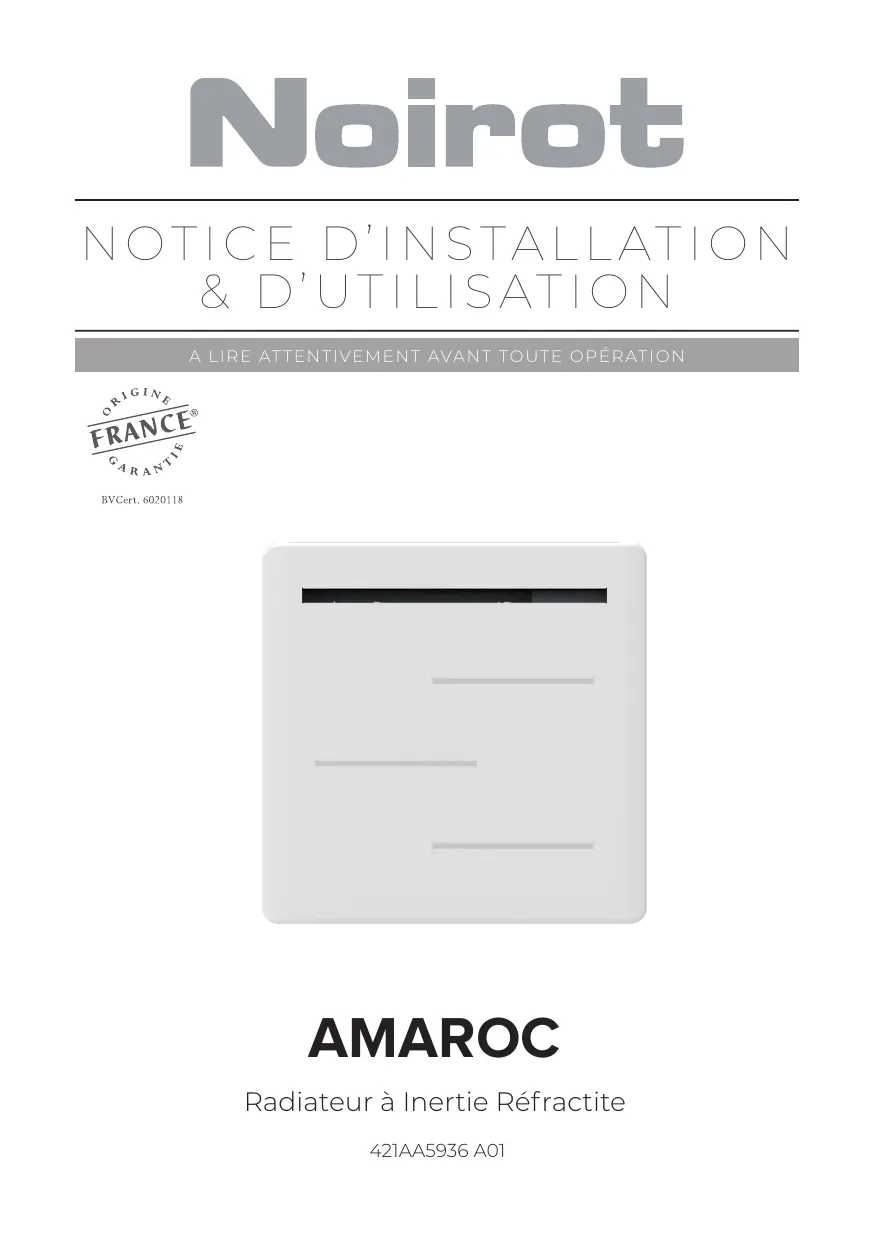

RANC BVCert, 6020118 AMAROC Radiateur à Inertie Réfractite 421AA5936 AO1

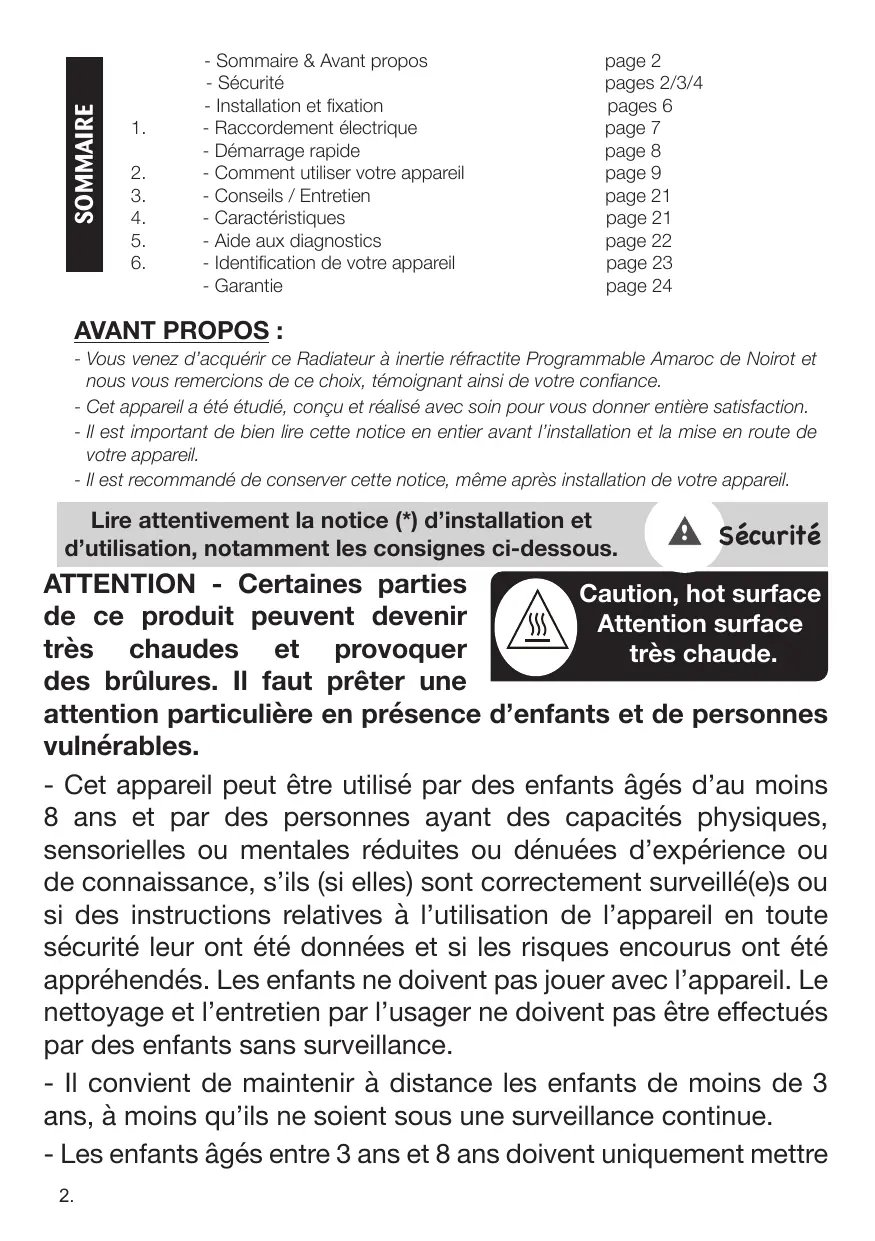

- Sommaire & Avant propos page 2 - Sécurité pages 2/3/4 - Installation et fixation pages 6

1. - Raccordement électrique page 7

- Démarrage rapide page 8

2. - Comment utiliser votre appareil page 9

8. - Conseils / Entretien page 21

4. - Caractéristiques page 21

5. - Aide aux diagnostics page 22

6. - Identification de votre appareil page 23

- Garantie page 24 AVANT PROPOS : - Vous venez d'acquérir ce Radiateur à inertie réfractite Programmable Amaroc de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction. - Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil. - Ilest recommandé de conserver cette notice, même après installation de votre appareil. Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous. ATTENTION - Certaines parties Caution, hot surface de ce produit peuvent devenir A Attention surface très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables. - Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. - Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. - Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre

À Sécurité très chaude.

l'appareil en marche ou à l’arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d’une surveillance ou aient reçu des ins- tructions quant à l’utilisation de l’appareil en toute sécurité et en comprennent bien les dangers potentiels. - Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur. MISE EN GARDE : NE PAS COUVRIR. - Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci- contre rappelle ce risque. - Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d’air au risque d'incidents ou de dégradations de l'appareil. - Veillez à ne rien introduire dans l’appareil. - Le raccordement élec- Far trique de cet appareil doit impérativement être effec- tué hors tension par une personne qualifiée. - Toutes les interventions sur les appareils doivent être effectuées hors ten- sion et par un personnel qualifié. - L'installation doit com- porter un dispositif de cou- pure omnipolaire ayant une distance d'ouverture des contacts d’au moins 3 mm. - L'appareil ne doit pas être installé sous une prise de courant. - Respecter les distances minimum d'installation au sol, aux pa- rois, aux meubles, etc. (Fig. A). - L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, ;

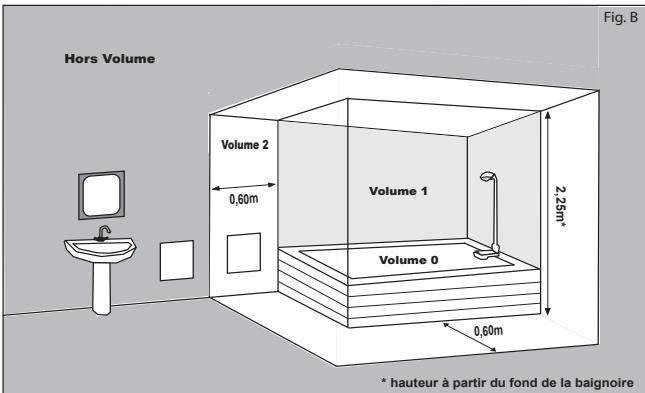

notamment dans le cas d’une installation dans un local conte- nant une baignoire ou une douche. - Si le câble d'alimentation est endommagé, il doit être rempla- cé par le fabricant, son service après-vente où une personne de qualification similaire afin d'éviter un danger. - Éviter d'installer l'appareil dans un courant d’air susceptible de perturber sa régulation. - Cet appareil de chauffage électrique direct est destiné à as- surer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. - L'appareil peut être installé dans le volume 2 ou hors volume des salles d’eau (Fig. B). F9.5 Hors Volume L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). “hauteur à partir du fond de la baignoire ( La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date. Le fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l’évolution de celles-ci.

Identification de l'appareil Tÿpe d'appareil : Appareil de chauffage électrique décentralisé à action directe à poste fixe Caractéristiques Unité Puissance thermique 1000W 1500w | 2000w Puissance thermique nominale Pnom | 1,00 1,50 |200 [kw Puissance thermique minimale (indicative) | Pmin | N.A. NA. [NA [kw Puissance thermique maximale continue Pmax,c | 1,00 1,50 |200 [kw Consommation d'électricité auxiliaire À la puissance thermique nominale elmax | 0,00 0,00 [000 |xw À la puissance thermique minimale elmin | 0,00 0,00 [000 |xw En mode veille elSB [0,001 0,001 [0,001 [kw Caractéristiques Unité Tÿpe de contrôle de la température de la pièce contrôle électronique de la température de la pièce et programmateur hebdomadaire Oui contrôle de la température de la pièce, avec détecteur de fenêtre ouverte Oui

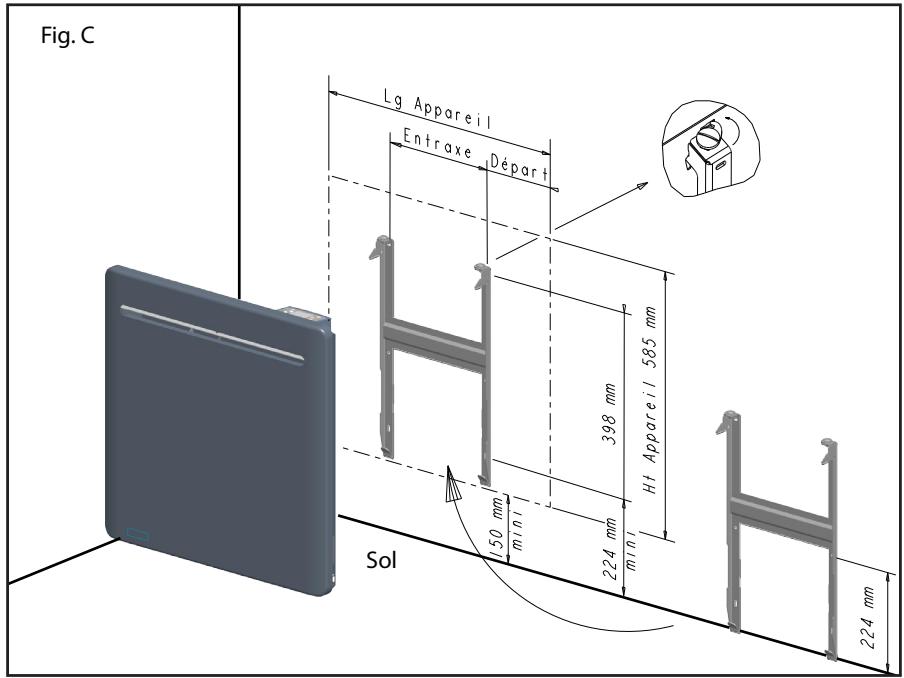

Fig. C Hi Apporeil 585 mm Puisances | 1000W | 1500W | 2000W E 200mm | 300mm | 450mm D 205mm | 225mm | 230mm Lg Appareil | 590mm | 750mm | 910mm Poids” (kg) | 12.6 16,8 21 *14/10% Conseils : - Pour faciliter l’obtention de la cote minimale de 150mm (bas de l’appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, NOTA : Pour un meilleur maintien de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur le mon- tant du dosseret. pour avoir grâce aux repères de perçage, la fixation inférieure du dosseret. - Choix de la cheville en fonction de la nature de votre mur et du poids de l'appareil.

1 - Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans

le sens des aiguilles d’une montre puis ôter le dosseret de l'appareil (Fig.C).

2 - Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 6 mm) en

s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C).

3 - Positionner l’appareil sur le dosseret.

4 - Verrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans

le sens inverse des aiguilles d’une montre (Fig. C).

Veuillez lire attentivement les règles de sécurité À avant le raccordement de l’appareil. - L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). - L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intermédiaire d’une boîte de raccordement. Respecter le sens de branchement : MARRON = PHASE, BLEU ou GRIS = NEUTRE,

- Sile fil noir n’est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique. Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE. - Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement. NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre. Signala Mesure par Mode g rapport au transmettre neutre Confort — 0 Vott Eco En 230 Voits 115 Volts Hors-gel 7 négatif Arrêt 115 Volts Chauffage positif Conf.-1°C “42% 230 Voits/3s Conf.-2°C HW 230 Volts/7s

DEMARRAGE RAPIDE - Mise en marche / Arrêt chauffage de l’appareil Appuyer sur Ô pour mettre l'appareil en marche ou pour l'arrêt chauffage de votre appareil. - Réglage de la température souhaitée : 2 Me ou Pour ajuster la température souhaitée, appuyer sur(æ)ou(=). - Sélection du mode de fonctionnement Vous APPUYER

SOUHAITEZ SUR FONCTION

Maintenir la température _ EU CONFORT uooe Maineniriapécæas | — Appuyer sur C?7 pour tmpéraure | («æ) | économiQuE choisir le mode de Economique. 7 fonctionnement Maintenir la pièce à une température Hors Gel. GEEXES Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe 2 - G (Réglage de l'horloge et du jour). ‘Appliquer l'ordre envoyé par votre centrale de PROGRAMMATION programmation ou votre «AUTO » Appliquer un $s* EC programme prédéni ou PROGRAMMATION runs « PREDEFINIE » : Lappu 3e sur la touche MODE permet daltemer entre la programmation «AUTO» et la programmation «PREDEFINIE» - La fonction «Fenêtre Ouverte» Appuyer sur (a) pour activer ou désactiver la fonction «Fenêtre Ouverte». - La fonction « Eco Système » a Es) PR Appuyer brièvement sur (&r) pour réinitialiser le mode de fonctionnement standard (Usine).

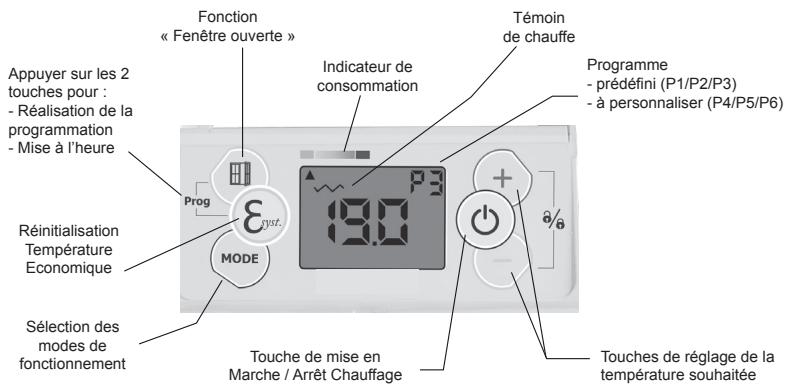

Fonction Témoin « Fenêtre ouverte » de chauffe icicaeur de Programme spaeraur een Tan e1P2ES N (+ Réinitialisation 4 % Le (se) \ Touches de réglage de la Marche / Arrêt Chauffage température souhaitée

© [Veillez à enlever la pellicule de protection du boîtier de commande. A - Mise en marche / Arrêt chauffage de l’appareil : Appuyer sur ©) l'écran s'allume. Pour l'arrêt chauffage, appuyer sur Gjr'écran affiche = .

L'appareil conserve les réglages en mémoire, même en ©. |cas de coupure secteur. B - Mode Confort / Réglage de la température de confort : Appuyer sur (+)ou (=)pour ajuster la température. ( [x É (5 ©

( Pour un confort sans gaspillage, nous conseillons une ©. température de 19°C lorsque le logement est occupé.

MODE C - Le sélecteur de : Effectuer des appuis successifs sur MODE.

© | Le sélecteur de mode vous permet de sélectionner 5 fonctions. température Hors Gel.

VOUS APPUYER UTILISER L'ECRAN

Maintenir la pièce TE) à la température Confort. CONFORT (55 Maintenir la pièce à la température ÉCONOMIQUE ECO Economique. Maintenir la pièce à une HORS-GEL F-

Avar nt de pouvoir activer tout mode de programmation, vous reporter au paragraphe 2 - G (Réglage de l'horloge et du jour) Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie. Appliquer un programme prédéfini ou personnalisé

PROGRAMMATION « AUTO » PROGRAMMATION « PREDEFINIE » 282) Fexemale P2

• L'appui 3 secondes sur la touche MODE permet d'alterer entre la programmation «AUTO» et la programmation «PREDEFINIE» D - Mode Programmation : «A UTO » @ICe mode permet le fonctionnement automatique (par fil pilote) de votre appareil de chauffage par l'intermédiaire d'une © centrale de programmation ou d'un gestionnaire d'énergie. Appuyer successivement sur MODE jusqu'à ce que le symbole «AUTO» s'affiche. Nota : L'appui 3 secondes sur la touche MODE permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»

Arrêt chauffage JE L Arrêt instantané du chauffage Abaissement de la température de ECO Ece 3,5°C par rapport à la position Confort KR" ou selon votre choix. Conf- Cr : ! Abaissement de la température de 1°C par rapport à la position Confort. , TE Abaissement de la température de 2°C Gonf2 . par rapport à la position Confort. Maintient la température de la pièce à Hors Gel Ha environ 7°C. Particularités | Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors- | | Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote. Centrale de programmation ou Fonctions gestionnaire d'énergie choisies Ordre envoyé par fil Ordre envoyé par fil pilote : HG pilote : Arrêt chauffage 19,0°C ECO

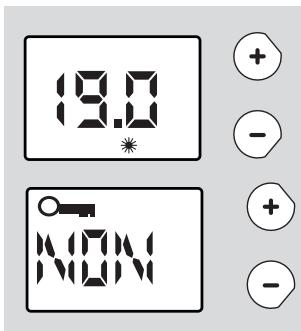

E - Verrouillage parental : Om Appuyer simultanément sur les touches (+) et pen- { Da] m dant 3s pour verrouiller le clavier. Pour supprimer CE FX | le verrouillage, appuyer sur (+) et pendant 3s * jusqu'à la disparition du symbole Om Permet de bloquer l'accès aux réglages de l'appareil f | afin d'empêcher toute modification intempestive. La MU © | touche de mise en Marche/Arrêt chauffage demeure } active même quand le verrouillage parental est activé.

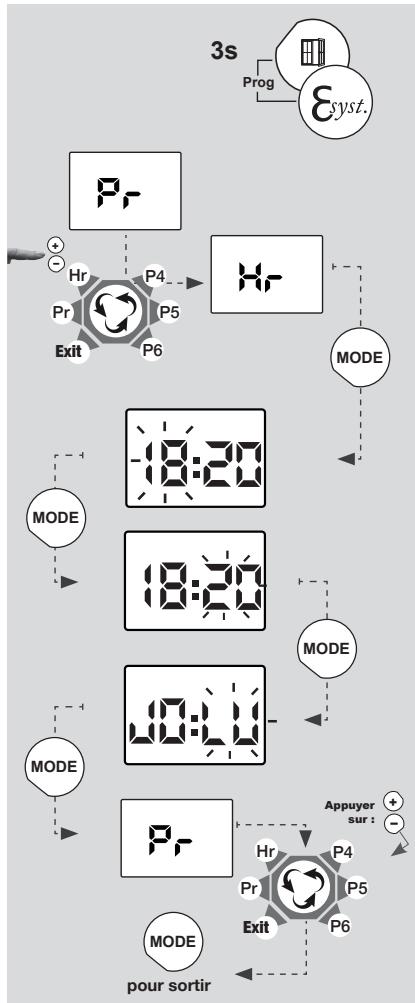

F - Affichage de l’heure : ] F{ Ul Prog Appuyer brièvement sur les touches (Het Gr) (E») { pad De pour afficher l'heure en cours. | G - Réglage de l’horloge et du jour : - Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous devez régler l'heure et le jour de votre appareil (réglage usine 00:00). nm on " - En cas de coupure de courant supérieure à 30 minutes, vous DADAEUE LA devez aussi remettre à l'heure votre appareil.

a- Réglage de l’heure :

Appuyer pendant 3s sur les touches (A) et(&) pour entrer dans le menu de programmation. «Pr» s’affiche à l'écran, Appuyer avec les touche: pour choisir la fonction mise à l'heure : «Hr» dans le menu déroulant, puis valider avec la touche MODE. Modifier l'heure avec les touches (+) et puis valider avec la touche MODE. Modifier les minutes avec les touches (+)et puis valider avec la touche MODE. b - Réglage du jour : Modifier le jour de la semaine (JO : LU = lundi, JO : MA= mardi, JO :ME= mercredi, etc.) avec les touches (#)et Valider par la touche MODE. Pour sortir, appuyer sur (et chage «Exit» du menu déroula: Valider par MODE pour sortir. jusqu'à l'affi-

H - Les fonctions économiques : h.1- Mode Economique « ECO » : Appuyer successivement sur MODE jusqu'à ce que le mode Economique «ECO» s'affiche. Pour visualiser la consigne ECO, appuyer brièvement sur ou). Pour modifier la température de consigne ECO : Appuyer sur MODE 35 jusqu'à ce que la température de consigne ECO clignote. Appuyer sur tou ©] pour atteindre la température de consigne ECO souhaitée. Pour valider, appuyez sur MODE . f Ilest conseillé d'utiliser ce mode pour des absences comprises entre 2 et 24h ou pendant © la nuit . Il provoque un abaissement de la température de la pièce de 3,5°C environ par rapport à la température de consigne. h.2- Dérogation en MODE Hors-Gel «HG» : Appuyer successivement sur MODE jusqu'à ce que le mode Hors-Gel « HG » s'affiche. Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintenir la pièce à une température de hors gel.

h.3 - Détecteur de Fenêtre ouverte : - Pour activer la fonction, appuyer sur la touche @) jusqu'à l'apparition de l'icone sur l'écran. - Le symbole S clignote lorsque le chauffage s’est arrêté suite à une détection. - Un appui sur la touche remettra automatiquement le chauffage en fonctionnement.

- Pour désactiver la fonction, appuyer sur la touche oo) jusqu'à la disparition de l'icone 8 ) sur l'écran. Cette fonction arrête automatiquement le chauffage en cas de détection d'une chute brutale de température dans la pièce (Ex : une fenêtre ou une porte ouverte).

h.4 - L'indicateur comportemental : Cet indicateur permet d'optimiser le réglage de la Pme température de confort. En fonction de sa position, le \pEomporementel curseur sensibilise l'utilisateur sur le caractère économe F + ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19°C. Le curseur apparaît lors d’un changement de consigne. f Cet indicateur permet de contrôler mais aussi d'ajuster © la température désirée en fonction de son impact sur la consommation h.5 - Le témoin de chauffe :

Le témoin VS vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe. h.6 - Température idéale : Un appui sur la touche @) Les températures de confort et ECO reviennent aux températures préconisées de 19°C pour le Confort et 15,5°C pour l'ECO. Un appui de 10s sur la touche (Er, L'appareil se positionne en mode auto, les fonctions à € [I ü économie d'énergie sont activées et les températures Ca de Confort et ECO reviennent aux températures préconisées de 19°C pour le confort et 15,5°C pour l'ECO. ( Cette fonction règle automatiquement l'appareil pour garantir le © | confort avec un maximum d'économies.

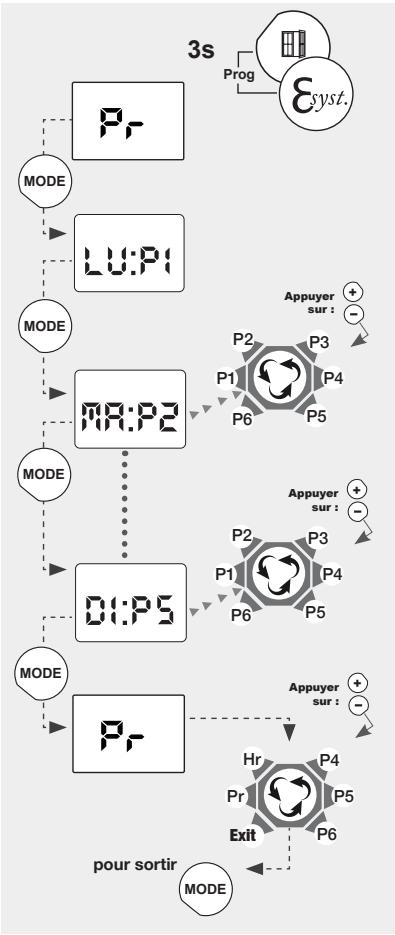

h.7 -Mode de Fonctionnement : «La programmation prédéfinie P1/P2/P3 ou à personnaliser P4/P5/P6» journalier de votre appareil de chauffage soit en ( Ce mode permet le fonctionnement automatique ® consigne Confort, soit en consigne Eco. Vous voulez affecter un programme à chaque jour de la semaine, pour cela : - Appuyer simultanément pendant 3 secondes sur les touches ©) et). - L'écran affiche «Pr», appuyer sur MODE - Attribuer l'un des programmes (prédéfini ou personnalisé) à chaque jour de la semaine avec les touches(+) et (=) du menu déroulant. - Valider par la touche Mode, l'écran affiche «Pr». - Pour sortir, appuyer sur (+)ou(=) jusqu'à l'affi- chage «Exit» du menu déroulant. - Valider par MODE pour sortir. pour sortir « none)

SIGNIFICATION DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET À PERSONNALISER (P4/P5/P6). Programme prédéfini Choix Signification ". men pi Le programme P1 vous permet d'avoir la tempé- & ans À PA rature de consigne Confort le matin de 5h à 9h et : le soir de 17h à 23h. P2 Le programme P2 vous permet d'avoir la tempé- SAM au man P2 rature de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h. P3 s, : A az p3 Le programme P3 vous permet d'avoir la tempé- " k rature de consigne Confort de 5h à 23h. à P4 Les programmes P4, P5, P6 vous permettent de Programmes à personnaliser : Voir page suante P5 personnaliser les plages horaires de la tempéra- pag P6 ture de consigne Confort, suivant vos besoins.

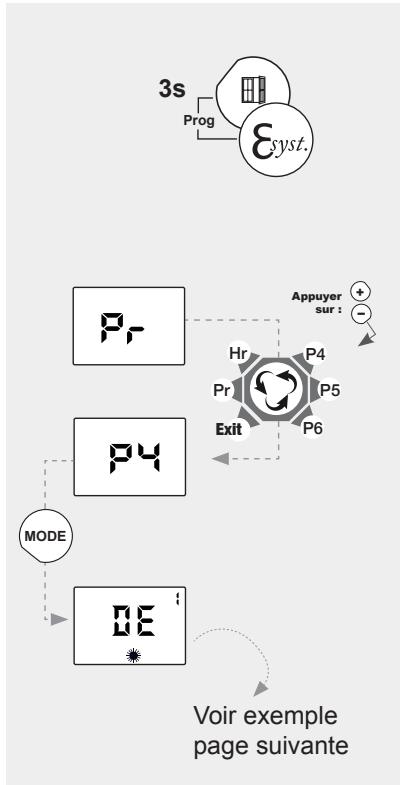

« PROGRAMMATION A LA CARTE » P4/P5/P6 : Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco. Pour cela : Quelque soit le mode de fonctionnement en cours : - Appuyer simultanément pendant 3 secondes sur les touches (yet œ . «Pr» s'affiche à l'écran, - Appuyer sur la touche ® © pour choisir lun des programmes «P4/P5/P6» dans le menu déroulant. (Nous choississons le programme P4, comme

exemple). n ple) Voir exemple : page suivante - Valider par MODE. Vous pouvez ainsi définir vos propres plages horaires en mode Confort; les plages horaires complémentaires seront automatiquement affectées en mode Eco. (Voir exemple page suivante). f Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute ©! |la journée .

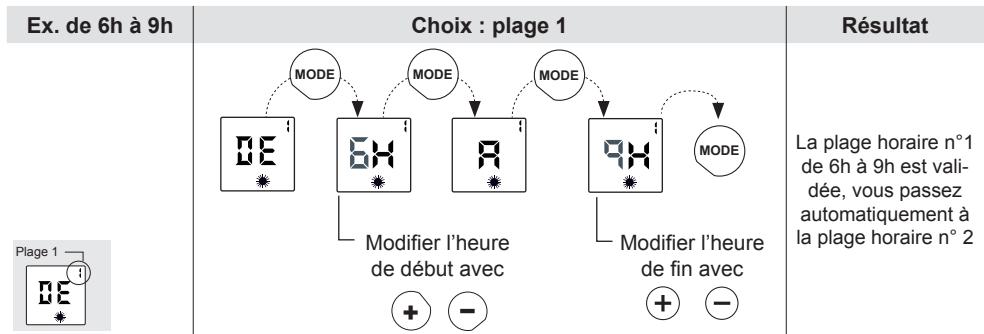

COMMENT ÉTABLIR LE PROGRAMME A LA CARTE ? Prenons l'exemple pour le LUNDI «LU : P4», ture de consigne Confort sous 3 plages horaires différentes : le midi de 11h à 14h et le soir de 18h à 22h. Ex. de 6h à 9h Choix : plage 1 _ 12 EXEMPLE -P4 nous souhaitons avoir la tempéra- Modifier l'heure de début avec OL) Modifier l'heure de fin avec

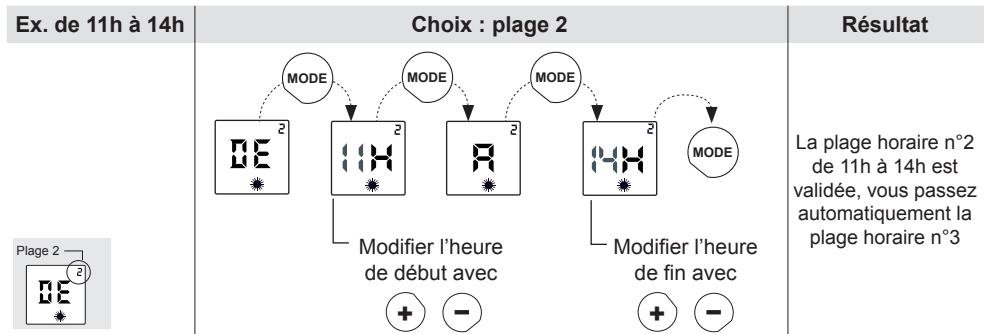

le matin de 6h à 9h, Résultat La plage horaire n°1 dée, vous passez automatiquement à la plage horaire n° 2 Ex. de 11h à 14h Choix : plage 2

Modifier l'heure de début avec

Modifier l'heure de fin avec

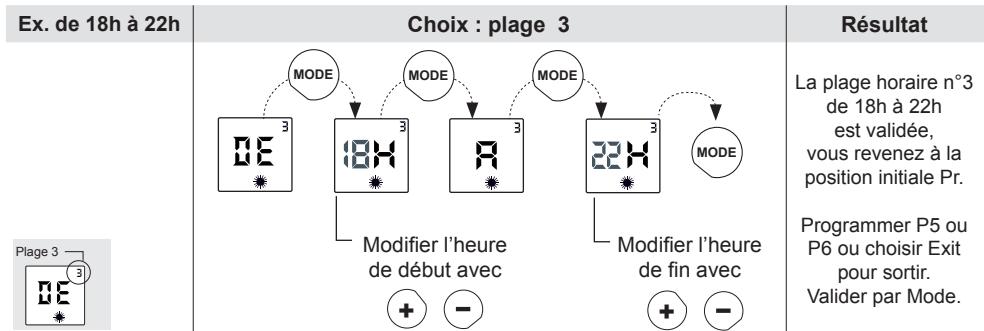

Résultat La plage horaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horaire n°3 Ex. de 18h à 22h Choix : plage 3 Tai Y Y

(co) Modifier l'heure de début avec

Modifier l'heure de fin avec OO) Résultat La plage horaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr. Programmer P5 ou P6 ou choisir Exit pour sortir. Valider par Mode. - Procédez de la même manière pour les programmes P5 et P6, soit en conservant le programme que vous avez défini précédem- ment, soit en le modifiant. - Valider par MODE et choisir «Exit» pour sortir, puis valider par MODE.

pour sortir de 6h à 9h est vali- .-,

Mise en harmonie des affichages (Thermostat/Thermomètre) : - Opération facultative - Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à +/- 0,5°C, il est possible d'harmoniser les deux affichages. Mode opératoire : Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut : - s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées, - fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes intérieures du local chauffé par le radiateur, - placer votre thermomètre au centre de la pièce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble, - mettre le radiateur en mode CONFORT manuel, - vérifier que votre consigne est réglée entre 17 et 23°C, - attendre la stabilisation thermique du local (envion 6h) et éviter autant que possible les allées et venues dans le local, - s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables. Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées. Le thermostat étant sur mode CONFORT, appuyer 3s sur MODE, deux cas peuvent se présenter : - La température de consigne clignote, l'harmonisation est alors possible. - Afficher la température indiquée par votre thermomètre avec les touches © et ©. - Valider par la touche MODE - L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise). (l Si vous n'exercez aucune action sur les touches OË (©) pendant 15 secondes, ©, |l'afficheur revient à sa position initiale.

ote. Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêt chauffage (voir tableau du chapitre - raccordement électrique). Votre appareil étant équipé d’un thermostat électronique 6 ordres, les chan- f gements commandés par le gestionnaire ou le programmateur ne sont pas © | immédiats : il faut attendre environ 15 secondes avant leur prise en compte (sauf en cas de délestage, l’ordre de changement est immédiat). Usage exceptionnel : Dérogation d’un appareil de sa programmation Quelque soit l’ordre transmis par la Centrale de programmation ou le gestionnaire d'énergie, vous pouvez : - Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température Confort en permanence. Pour cela, veuil- lez vous reporter au chapitre « Forçage en mode Confort », sous réserve des ordres prioritaires par délestage Hors-Gel ou Arrêt chauffage pour délestage. + Si la pièce est inoccupée (chambre d'amis par exemple), maintenir la tem- pérature à une valeur très basse en permanence (Fonction Hors-Gel). Pour cela, veuillez vous reporter au chapitre « Dérogation en mode Hors-Gel », sous réserve de l’ordre prioritaire Arrêt chauffage pour délestage. - Dans les 2 cas ci - dessus, dès suppression de l'usage exceptionnel, replacer le mode de fonctions sur programmation «Auto». . - NOTA : Si votre installation est équipée d’un délesteur, le délestage est priori- taire; il est possible que l'appareil ne chauffe pas, le mode de fonctions étant sur Confort. Dès disparition du signal de délestage, l'appareil se remettra en chauffe.

- Pour conserver les performances de l'appareil, il est nécessaire d'effectuer ré- gulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air. - Utilisez de préférence des produits nettoyants universels à base d'agents ten- sio-actifs (savon, …) et un chiffon type microfibre. Pour un simple dépoussiérage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L'APPAREIL. Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement. Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe. Prévu pour être raccordé à un réseau d'alimentation électrique 230V- 50Hz. TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EF- FECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ. 4 RACTERISTIQUES Références Puissance Intensité Largeur Hauteur Epaisseur (W lA) {mm) {mm) {mm} DEN3293FDxx 1000 43 590 585 112 DEN3295FDxx 1500 6,5 750 585 112 DEN3297FDxx 2000 87 910 585 112 Apparel Dosseret xx = teinte du produit

- S'assurer que l'écran digital est act. |_ Appuyer sur Q) - Appuyer successivement sur ©) jusqu'à ce que la position Confort 3 s'affiche. - Si l'écran digital n'est toujours pas allumé. |- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur CD - S'assurer d'être en mode confort - Appuyer successivement sur Ce) L'appareil ne jusqu'à ce que la position Confort chauffe pas s'affiche. | a - Fermer la porte et/ou la fenêtre, - Vérifier si le symbole ()_ clignote. Mb réinitialiser la fonction en LL] appuyant sur ( 1) - L'écran digital est actif, le témoin de - Vérifier la valeur de la consigne. chauffe est éteint. - La température ambiante ne nécessite pas de chauffer. - L'appareil esten ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil. - Vérifier que le réglage de la température |- Régler de nouveau la température. , {| n'a pas été modifié. L'appareil ae tout |_ Vérifier que l'appareil n'est pas situé près |- Fermer la porte ou supprimer le AUS d'une porte ouverte ou/et dans un courant| courant d'air. d'air. L'appareil |- Vérifier qu'il est en mode programmation |- Mettre en mode programmation ne suit pas les ordres de |- Vérifier la programmation - Réaliser la programmation programmation DANS TOUS LES AUTRES CAS,

IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE. L'apposition de cette marque par le fabricant garantit que l'appareil respecte les di- rectives communautaires européennes de sécurité (directive basse tension- DBT) C € de compatibilité électromagnétique (CEM), de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP). classe Il Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre). IP... Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES mm CENTRES APPROPRIÉS. L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier. Elle est composée de : B rX A - La référence complète de l'appareil m et son indice de fabrication (rep.A) 2 nm C2] à préciser pour le SAV. Ê aa # - Sa puissance en Watt (rep. B). £ | _ -B). ml - Les certificats de conformités, adresse, Ë marquages réglementaires c — D E F (rep. C-D-E-F). - N° du constructeur (rep X).

Noirot SERVICE CLIENT : service-client@noirot.fr www.noirot.fr
