CHALEUR DOUCE - RAD - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Radiateur à chaleur douce
Caractéristiques techniques principales	Émetteur de chaleur douce, technologie à inertie, thermostat intégré
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 100 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids	15 kg
Compatibilités	Compatible avec les systèmes de régulation de chauffage standard
Tension	230 V
Puissance	1500 W
Fonctions principales	Chauffage rapide, réglage de la température, programmation hebdomadaire
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, vérification des connexions électriques
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité facilitée
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur
Informations générales utiles	Idéal pour les pièces de vie, faible consommation énergétique, garantie de 2 ans

FOIRE AUX QUESTIONS - CHALEUR DOUCE - RAD NOIROT

Le radiateur ne s'allume pas, que faire ?

Vérifiez d'abord que le radiateur est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Le radiateur fait du bruit en fonctionnement, est-ce normal ?

Un léger bruit de cliquetis peut être normal en raison de l'expansion et de la contraction des matériaux. Si le bruit est fort ou persistant, vérifiez s'il y a des objets obstruant le radiateur ou contactez le service client.

Comment régler la température sur le radiateur ?

Utilisez le thermostat intégré pour régler la température souhaitée. Consultez le manuel d'utilisation pour des instructions spécifiques sur la configuration.

Le radiateur chauffe moins qu'avant, que faire ?

Vérifiez si le filtre est propre et s'il y a des obstructions autour du radiateur. Si le problème persiste, il peut être nécessaire de purger l'air du système ou de contacter un technicien.

Puis-je utiliser le radiateur dans une salle de bain ?

Assurez-vous que le radiateur est spécifiquement conçu pour une utilisation dans des environnements humides. Consultez le manuel pour connaître les spécifications et recommandations.

Comment nettoyer le radiateur ?

Débranchez le radiateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Évitez d'utiliser des produits abrasifs qui pourraient endommager la surface.

Que faire si le radiateur ne chauffe qu'une partie de la surface ?

Cela peut indiquer un problème avec le circulateur ou une obstruction interne. Vérifiez la circulation d'air autour du radiateur et consultez un technicien si nécessaire.

Le radiateur émet une odeur étrange, est-ce normal ?

Une légère odeur au premier fonctionnement peut être normale en raison de la poussière brûlée. Si l'odeur persiste ou devient forte, éteignez le radiateur et contactez le service client.

Le radiateur consomme-t-il beaucoup d'énergie ?

Le radiateur NOIROT CHALEUR DOUCE est conçu pour être économe en énergie. Pour une utilisation optimale, réglez la température en fonction de vos besoins et évitez de le laisser fonctionner à pleine puissance inutilement.

MODE D'EMPLOI CHALEUR DOUCE - RAD NOIROT

Radiateur à Chaleur Douce

421AA5946 A00

Avant PROPOS :

• Vous venez d'acquérir ce radiateur à chaleur douce Rad de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
• Il est recommandé de conserver cette notice, même après installation de votre appareil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et

Attention, surface très chaude.

provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité s (surveillées) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquement é ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'util

sateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'accidents ou de dégradations de l'appareil.
• Veillez à ne rien introduire dans l'appareil.
• Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne qualifiée.
• Toutes les interventions sur les appareils doivent être effectuées hors tension et par un personnel qualifié.
• L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• L'appareil ne doit pas être installé sous une prise de courant.

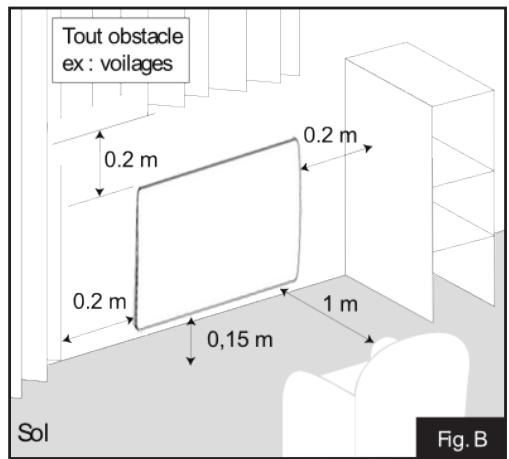

• Respecter les distances minimales d'installation au sol, aux parois, aux meubles, etc... (Fig. A).
• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le

cas d'une installation dans un local contenant une baignoire ou une douche.

• Si le câble d'alimentation est endommagé, il doit être remplac
• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

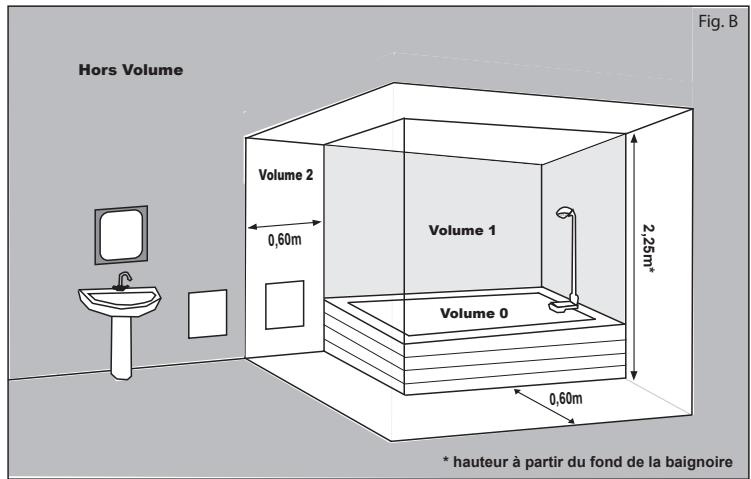

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).
• Cet appareil de chauffage électrique direct est destiné à assure

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

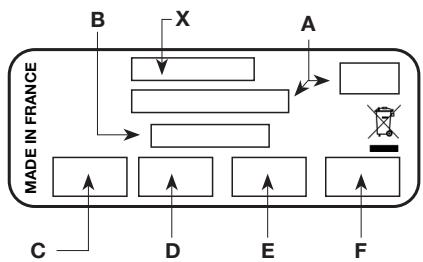

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électricité décentralisé àaction directe à poste fixe
Caracteristicques		1000W	1500W	2000W	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	elSB	0,001	0,001	0,001	kW
Caracteristicques					Unité
Type de contrôle de la température de la pièce (sélectionner un seul type)
contrôle électronique de la température de la pièce etprogrammateur hebdomadaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui

Installation et fixation

Pour effectuer cette opération, ôter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les deux pattes de fixation. Fixer le dosseret à l'aide de 4 vis (Ø 5,5 mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur.

Modèle Horizontal

Puisance	1000W	1500W	2000W
Entraxe	178	320	405
A	226	235	272,5
B	258	258	258
C	202	202	202

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intermédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

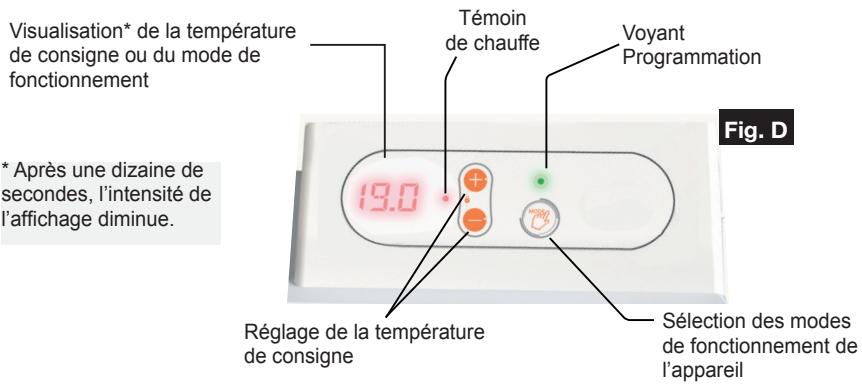

2 - Comment utiliser votre appareil

Le sélecteur de fonctions du boîtier de commande offre 5 modes différents :

MODE	AFFICHAGE	RESULTAT
CONFORT	Affiche la température de consigne souhaiée	Maintient la température Confort
ÉCONOMIQUE	EC	Maintient lapiece à la température Economique (abaissement).
HORS-GEL	HG	Maintient lapiece à une température Hors Gel.
ARRET CHAUFFAGE	--	Arrêté la fonction chauffage de l'appareil
PROG	mode en cours +	Mode Programmation

1 - MARCHE Ou ARRET chauffage de l'appareil par interrupeur:

Pour la mise en fonctionnement de l'appareil, mettre l'interrupteur situé sur le côté de l'appareil sur la position 1. Pour l'arrêt chauffage de l'appareil, mettre l'interrupteur sur la position

Interrupteur

Marché ("1") et Arrêt chauffage ()

2- Mise en MARCHE ou ARRET chauffage de l'appareil:

Pour la mise en marche, appuyez brièvement sur la touche jusqu'à ce que l'écran affiche la température de confort souhaitée soit 19.

Pour l'arrêt du chauffage de l'appareil, appuyez sur la touche jusqu'à la position veille.

L'appareil conserve toutefois vos réglages en mémoire, il est juste en veille.

3- Reglage de la temperature de consigne:

Par les touches + et -, vous pouvez augmenter ou diminuer la température de

consigne par pas de 1°C

Vous pouvez ainsi fixer vous-même votre température de consigne souhaitée.

Fermer les portes de la pièce et attendre quelques heures pour que la température se stabilise à la valeur souhaitée.

Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne par pas de 1°C.

Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.

4- Derogation en mode economique:

En cas d'absence de courte durée (– de 2h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Cette position économique provoque un abaissement de la température de la pièce de 3°C environ par rapport à la température de consigne. Pour cela :

Appuyez sur la touche MODE jusqu'à ce que l'afficheur vous indique la position Economique «EC».

Il est possible de visualiser la consigne Économique par un appui bref sur l'une des deux touches + ou -.

La température économique est réglée par défaut à 3°C de moins que la température de confort.

Pour modifier la température Économique : appuyez pendant 3 secondes sur la touche MODE et la consigne Économique clignote.

La modification est alors possible à l'aide des touches + ou -.

Appuyez sur la touche pour valider.

5- Derogation en mode hors-gel:

En cas d'absence de longue durée (+ de 24h), ce mode de fonctionnement permet de maintenir la température de la pièce à environ 7°C. Vous avez alors un maximum d'économie sans risque de gel. Pour cela :

Appuyez sur la touche jusqu'à ce que l'afficheur vous indique la position Hors-Gel «HG».

6- Detection de fenêtre ouverte:

Appuyez sur la touche MODE et la touche ""-"" pendant 10 secondes. L'afficheur indique :

• soit "FO", la fonction fenêtre ouverte est DÉSACTIVÉE
• soit "F1", la fonction fenêtre ouverte est ACTIVÉE
• ction d'une chute brutale de température dans la pièce (Ex : une fenêtre ou une porte ouverte).
• Lorsque le chauffage s'est arrêté à la suite d'une détection, l'afficheur indique "FE" clignotant.
• Pour remettre en marche le chauffage, appuyer sur la touche.

7- Comment verrouiller les commandes :

Quelle que soit votre choix de mode de fonctionnement, vous avez la possibilité de verrouiller le clavier du boîtier de commande. Pour cela :

Vous avez choisi par exemple le mode Economique, appuyez sur les touches ^+ et - en même temps pendant environ 3 sec. Le clignotement de l'afficheur vous indiquera le verrouillage du clavier.

Si vous appuyez sur n'importe quelle touche du clavier, l'afficheur vous signalera par le symbole « FF » l'impossibilité de prendre en compte votre demande.

Pour supprimer le verrouillage du clavier, appuyez de nouveau sur les touches + et - pendant 3 sec.

8- Mode de fonctionnement « PROG

Ce mode permet le fonctionnement automatique de votre appareil de chauffage par l'intermédiaire d'une centrale de programmation ou par la programmation interne prédéfinie. Pour cela :

Appuyez sur la touche jusqu'à ce que le voyant Prog s'allume.

Mode de fonctionnement « programmation predefinie » P1 - P2 - P3 - FP:

Ce mode permet le fonctionnement automatique de votre appareil de chauffage. Pour cela : En mode « PROG » l'appuiendant 3s sur la touche PERMET d'entrée dans le menu programmation. L'affichage du programme pour chaque jour est à faire par l'utilisateur.

Choix	Signification des programmes P1 OU P2 OU P3 OU FP
P1	Le programme P1 vous permit d'avoir la température de consigne Confort le matin de 6h à 8h et le soir de 17h à 23h.
P2	Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 6h à 8h, le midi de 11h30 à 13h30 et le soir de 17h à 23h.
P3	Le programme P3 vous permit d'avoir la température de consigne Confort de 8h à 23h.
FP	Le programme FP vous permit de passer en fonction fil pilote, avec une centrale de programmation externe.

Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous devez régler l'heure et le jour de votre appareil (réglage usine 00:00). Pour cela, reportez-vous au chapitre réglage de l'horloge.

• En cas de coupure de courant supérieure à 30 minutes, vous devez aussi remettre à l'heure votre appareil.

Retour à l'affichage de la température de consigne

CHOIX DU PROGRAMME
LUXU	P1	P2	P3	FP	Lundi= LU	Avec les touches+ ou-, vouspouvez désir leprogrammeprédéfini.	Verifier parla touche
MA	P1	P2	P3	FP	mardi= MA	Avec les touches+ ou-, vouspouvez désir leprogrammeprédéfini.	Verifier parla touche
ME	P1	P2	P3	FP	mercredi= ME	Avec les touches+ ou-, vouspouvez désir leprogrammeprédéfini.	Verifier parla touche
JE	P1	P2	P3	FP	Jeudi= JE	Avec les touches+ ou-, vouspouvez désir leprogrammeprédéfini.	Verifier parla touche
VE	P1	P2	P3	FP	Vendredi= VE	Avec les touches+ ou-, vouspouvez désir leprogrammeprédéfini.	Verifier parla touche
SA	P1	P2	P3	FP	Samedi= SA	Avec les touches+ ou-, vouspouvez désir leprogrammeprédéfini.	Verifier parla touche
DI	P1	P2	P3	FP	Dimanche= DI	Avec les touches+ ou-, vouspouvez désir leprogrammeprédéfini.	Verifier parla touche

Nota : Si vous n'exercez aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale soit 19.0.

Mise à l'heure de l'horloge et du jour :

Mettez-vous en Mode Prog « voyant vert fixe »

Appuyer 3s sur la touche « MODE » pour entrer dans le menu de réglage.

(Pour faire une nouvelle mise à l'heure, appuyer une 2ème fois sur la touche « MODE » pendant 3s).

Le jour en mémoire s'affiche :

Modifier avec les touches + et -

Valider par un appui sur la touche

L'heure en mémoire s'affiche :

Modifier avec les touches + et -

Valider par un appui sur la touche

Les minutes en mémoire s'affichent :

Modifier avec les touches + et -

Valider par un appui sur la touche

Lors d'une coupure de secteur dépassant 30mn, le thermostat perd l'heure. S'il est en mode programmation et qu'il y a un programme P1, P2 ou P3 appliqué à au moins un jour de la semaine, le thermostat indique à l'utilisateur le besoin de remise à l'heure en affichant « Hr » en clignotant.

Mise en harmonie des affichages (thermostat/thermometre):

Exceptionnellement, il peut s'avérer que, dans certaines conditions, il y ait un écart entre l'affichage de l'appareil et celui de votre thermomètre. Dans ce cas, il est possible d'harmoniser les 2 affichages en entrant la température lue sur le thermomètre.

Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 23°C

Toutes les portes et les fenêtres doivent être fermées.

Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant que possible les allées et venues dans la pièce.

Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas le poser sur un meuble.

Se placer en mode « Confort » avec la touche ex. : 19

Appuyez pendant 6 secondes sur la touche

Soit affichage clignotant de 19, l'harmonisation est alors possible.

• Modifier avec les touches + et -
• Valider par la touche

Soit affichage de FF, l'harmonisation est impossible.

Nota : Si vous n'exercez aucune action sur les touches + et - pendant 15 secondes, l'afficheur revient à sa position initiale soit 19

Utilisation du mode 6 ORDRES par FIL PILOT:

Si votre installation est gérée par un gestionnaire d’énergie adapté au contrat du type Tempo d’EDF, les abaissments de Conf.-1 ou Conf.-2 se feront sur ordre de ce gestionnaire, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel et Arrêt chauffage (voir tableau du chapitre Raccordement électrique).

• Conf.-1 provoque un abaissement de la température de 1°C par rapport à la position Confort.
• Conf.-2 provoque un abaissement de la température de 2°C par rapport à la position Confort.

Remarques :

• Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l'intermédiaire d'un gestionnaire d'énergie réalisant de la gestion tarifaire selon les contrats du type Tempo d'EDF.
• Voiture appareil étant équipé d'un thermostat électronique 6 ordres, les changements commandés par le gestionnaire et le programmeur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
• L'utilisation des ordres Conf.-1 et Conf.-2 se traduit par l'affichage sur l'écran à cristaux liquides de CF.

ORDRES ENVOYES PAR LE SYSTEME DE PROGRAMMATION	ORDRES AFFICHES PAR L'ECRAN	RESULTAT OBTENU
ARRÊT CHAUFFAGE	--	Arrêt instantané de la fonction chauffage de l'appareil.
ECO.	EC	Abaissement de la température de 3°C par rapport à la température de Confort ou selon votreCHOIX.
SI CONF. -1	CF	Abaissement de la température de 1°C par rapport à la position Confort.
SI CONF. -2	CF	Abaissement de la température de 2°C par rapport à la position Confort.
SI HORS GEL	H5	Maintient la température de la piece à environ 7°C sans risque de gel.

Particularités :

Dans le cas des modes de forçage Économique et Confort, les ordres Arrêt Chauffage et Hors-Gel envoyés par le programmeur sont prioritaires. Pour vous signaler l'ordre reçu par votre appareil, le voyant clignote.

FONCTIONS CHOISIES	CENTRALE DE PROGRAMMATION OU LE PROGRAMMEUR
	Ordre donné HG	Ordre donné ArrêtCHAUFFAGE
19 (confort)	HG	--
EC
HG

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	· S'assurer que l'interrupteur est sur la position 1.	· Mettre l'interrupteur sur la position 1
	· Le tímein de chauffe est étéint.	· Vérifier la valeur de la consigne.La température ambiente ne nécessite pas de chauffer.L'appareil est en EC ou en délestage:s'assurer que le système de délestage n'apas coupé l'alimentation de l'appareil.L'appareil est coupé suite à une détction de fenêtre ouverte. voir le chapitre 2-6
	· Le tímein de chauffe ne s'allume toujours pas.	· S'assurer que les disjoncteurs d'installation sont enclenchés.
L'appareilchauffe tout le temps	· Vérifier que le réglage de la tempé-rature n'a pas été modifié.Vérifier que l'appareil n'est pas situé pres d'une porte ouverte ou/et pres d'un local non chaufé, ou dans un courant d'air.	· Régler de nouveau la température.Fermer la porte,mettre le local en chauffe ou supprimer le courant d'air.
L'appareilne suit pas lesordres de pro-grammations	· Vérifier la programmation prédé-finie.S'assurer de la bonne utilisation de la centrale de programmation.(se reporter à son manuel d'utilisation)	· Mettre le mode programmation.

Références

Puissance (W)

Intensité (A)

Hauteur (mm)

Largeur (mm)

Epaisseur (mm)

HORIZONTAL

DCM2523FDEC	1000	4,3	440	630	110
DCM2525FDEC	1500	6,5		790
DCM2527FDEC	2000	8,7		950

5 - ConSEILS & entreTIEN

• Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
• Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, etc.) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
• NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L'APPAREIL.

Recommandations et conseils

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V ~ 50Hz.

• TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

Les déchets électriques NE doivent PAS étre jetés avec les déchets menagers. veuillez recycler dans les centres appropriés.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.

Elle est composée de :

• La référence complète de l'appareil et son indice de fabrication (rep. A) à préciser pour le SAV.
• Sa puissance en watts (rep. B).
• Les certificats de conformité, adressés (rep. C-D-E-F).
• N° du constructeur (rep. X).

SERVICECLIENT

[e-mail]

www.noiro.fr
