MODE D'EMPLOI WALTER NOIROT
Radiateur à inertie fonte programmable

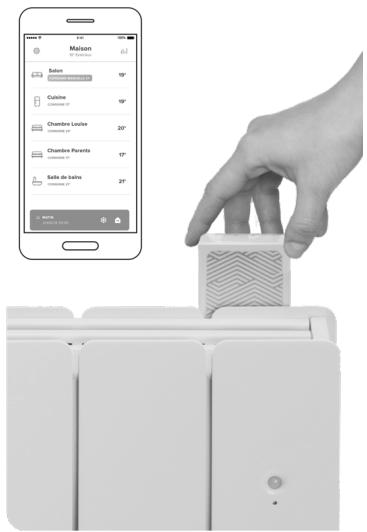

Cet appareil est compatible avec le module Intuis connect with Netatmo. Vendu séparément
Inséré dans les radiateurs électriques compatibles, ce module connecté permet le contrôle de vos appareils à distance, via smartphone avec l'application intuis connect.
- Téléchargez l'application Intuis connect with Netatmo, et découvrez-la!
connect
WITH
Netatmo
- La planification intelligente pour adapter le chauffage à votre rythme.
- La prise en compte des absences pour baisser automatiquement la température de chauffe.
- Les notifications pour toujours être informé(e)
• L'historique des consommations
• Le pilotage par la voix
Fonctionne avec
Apple HomeKit
fonctionne avec l'Assistant Google
WORKS WITH alexa
Suisse
19°
Cuisine
19°
Chambre Louise
20°
Chambre Parents
17°
Suisse de lairie
21°
- Démarrage rapide page 9
-
- Comment utiliser votre appareil page 10
2.1 Mise en marche/arrêt chauffage de l'appareil page 10
2.2 Réglage de la température de confort page 11
2.3 Mode économique "Eco" page 11
2.4 Mode Hors-Gel "HG" page 12
2.5 Touche (A) page 12
2.6 Mode Manuel page 12
2.7 Autres paramétrages page 13
2.7.1 Détecteur d'absence page 13
2.7.2 Détecteur de fenêtre page 14
2.7.3 Verrouillage parental simple page 15

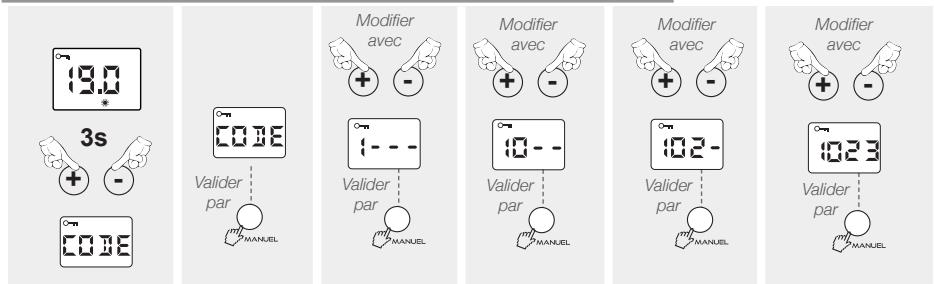

2.7.4 Verrouillage parental avec code page 15
2.7.5 L'indicateur comportemental page 16
2.7.6 Paramétrages des fonctions annexes page 16
2.7.7 Détails des 6 ordres page 17
2.8 La programmation interne page 18
2.8.1 Affichage de l'heure page 18
2.8.2 Réglage de l'horloge page 18

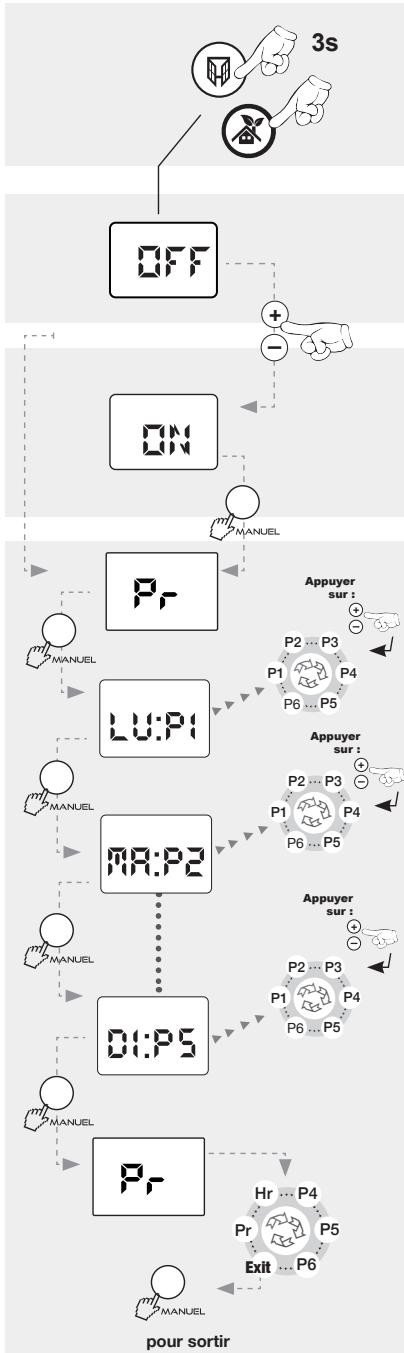

2.8.3 Mise en place de la programmation page 19

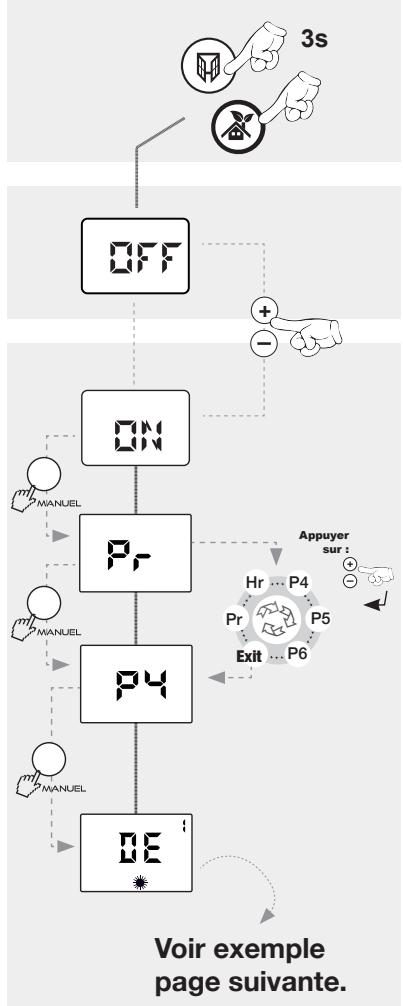

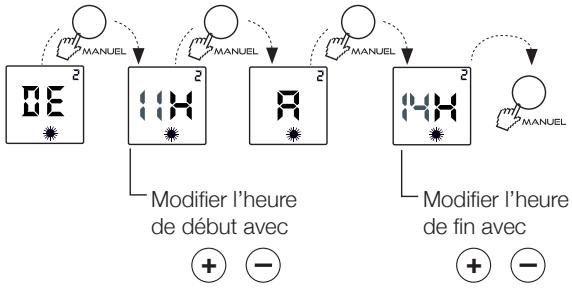

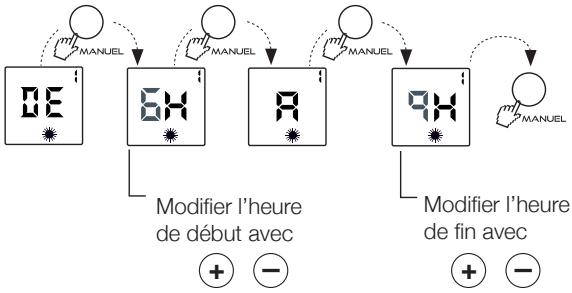

2.8.4 Personnalisation des programmes P4/P5/P6 page 21
-
- Aide aux diagnostics page 23
-
- Conseils / Entretien page 25
-
-
- Identification de votre appareil page 26
Nos appareils sont conçus, développés et fabriqués en France dans nos usines.
AVANT PROPOS :
- Vous venez d'acquérir ce Radiateur Chaleur Douce Intégrale Walter de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après installation de votre appareil.
ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et
Caution, hot surface
Attention surface très chaude.
provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
- Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.
- Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

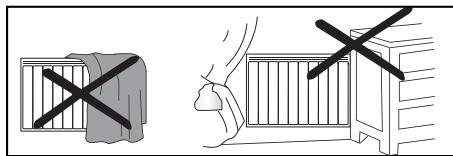

- Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-contre rappelle ce risque.
MISE EN GARDE : NE PAS COUVRIR.
- Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.
- Veillez à ne rien introduire dans l'appareil.
- Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne qualifiée.
- Toutes les interventions sur les appareils doivent être effectuées hors tension et par un personnel qualifié.
- L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'installation.
- L'appareil ne doit pas être installé sous une prise de courant.

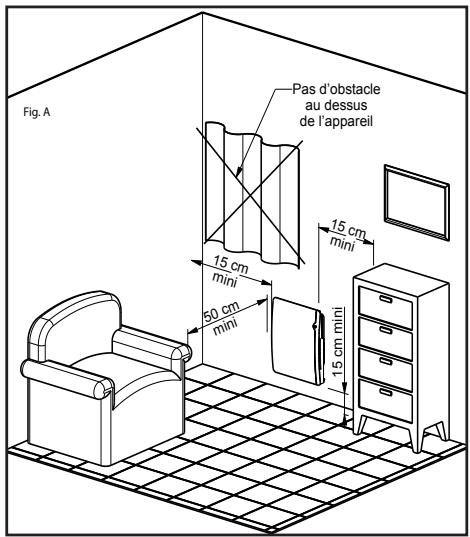

- Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).
- L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service
après-vente ou une personne de qualification similaire afin d'éviter un danger.
- Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
- Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.
- L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

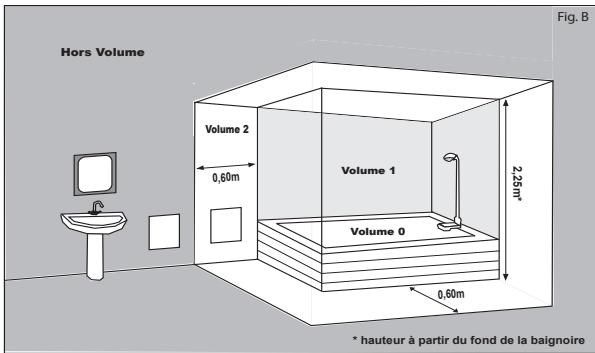

Installation des appareils
L'installation doit être conforme aux normes en vigueur dans le pays d'installation
( NFC 15-100 pour la France).
Volume 2
0,60m
Volume 1
Volume 0
2,25m*
0,60m
* hauteur à partir du fond de la baignoire
Fig. B
(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.
Le fabricant se réserve le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.
| Identification de l'appareil | |
| Type d'appareil : | Appareil de chauffage électrique décentralisé à action directe à poste fixe |
|
| Caractéristiques | 1000W | 1500W | 2000W | Unité |
| Puissance thermique | | | | |
| Puissance thermique nominale | Pnom | 1,00 | 1,50 | 2,00 | kW |
| Puissance thermique minimale (indicative) | Pmin | N.A. | N.A. | N.A. | kW |
| Puissance thermique maximale continue | Pmax,c | 1,00 | 1,50 | 2,00 | kW |
| Consommation d'électricité auxiliaire | | | | |
| À la puissance thermique nominale | elmax | 0,00 | 0,00 | 0,00 | kW |
| À la puissance thermique minimale | elmin | 0,00 | 0,00 | 0,00 | kW |
| En mode veille | elSB | 0,001 | 0,001 | 0,001 | kW |
|
| Caractéristiques | Unité |
| Type de contrôle de la température de la pièce |
| contrôle électronique de la température de la pièce et programmateur hebdomadaire | Oui |
| contrôle de la température de la pièce, avec détecteur de fenêtre ouverte | Oui |
| contrôle de la température de la pièce, avec détecteur de présence | Oui |
| option contrôle à distance | Oui |

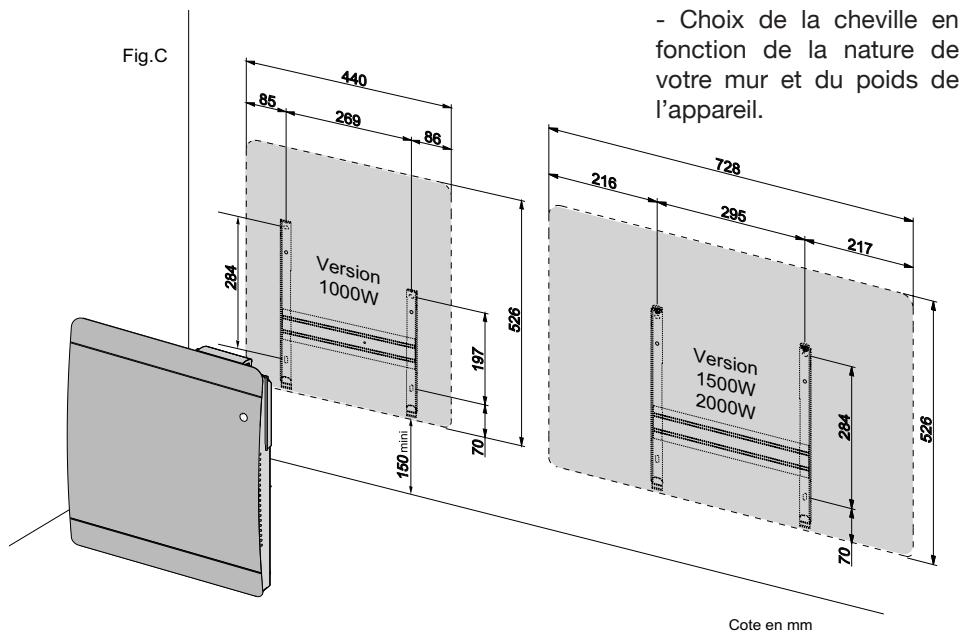

INSTALLATION ET FIXATION
- Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les clips de sécurité puis ôter le dosseret de l'appareil (Fig.C).
- Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C).
- Positionner le bas de l'appareil sur le dosseret.
- Pousser sur le haut de l'appareil, vers le mur, jusqu'au verrouillage des clips de sécurité.
- Choix de la cheville en fonction de la nature de votre mur et du poids de l'appareil.
Version 1000W
284
85
440
269
86
197
526
150 min
70
728
216
295
217
Version 1500W
2000W
284
70
526
Cote en mm
| Puissance (W) | 1000W | 1500W | 2000W |
| Largeur (mm) | 440 | 728 |
| Poids* (kg) | 12 | 21 |
*: +/-10%
【1】
RACCORDEMENT ELECTRIQUE
Veuillez lire attentivement les règles de sécurité avant le raccordement de l'appareil.
- L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
- L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intermédiaire d'une boîte de raccordement.
Respecter le sens de branchement :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
- Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.
Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.
- Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.
NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.
| Mode | Signal à transmettre | Mesure par rapport au neutre |
| Confort | | 0 Volt |
| Eco | | 230 Volts |
| Hors-gel | | 115 Volts négatif |
| Arrêt Chauffage | | 115 Volts positif |
| Conf. -1°C | ^3s W _-297s | 230 Volts/3s |
| Conf. -2°C | ^7s W _-293s | 230 Volts/7s |
DEMARRAGE RAPIDE
- Mise en marche / Arrêt chauffage de l'appareil :
Appuyer sur ⏻ pour mettre l'appareil en marche ou pour l'arrêt chauffage de votre appareil.
- Réglage de la température souhaitée :
Pour ajuster la température souhaitée, appuyer sur + ou -.
(
- Sélection du mode de fonctionnement manuel :
Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique Ⓞ.
| FONCTION | APPUYEZ SUR | AFFICHAGE | RESULTAT OBTENU |
| CONFORT |  | 19.0 | Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez. |
| ÉCONOMIQUE |  | ECO | Ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h |
| HORS-GEL |  | HG | Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h |
- La fonction «Fenêtre Ouverte» :
Appuyer sur pour activer la fonction «Fenêtre Ouverte».
(2)

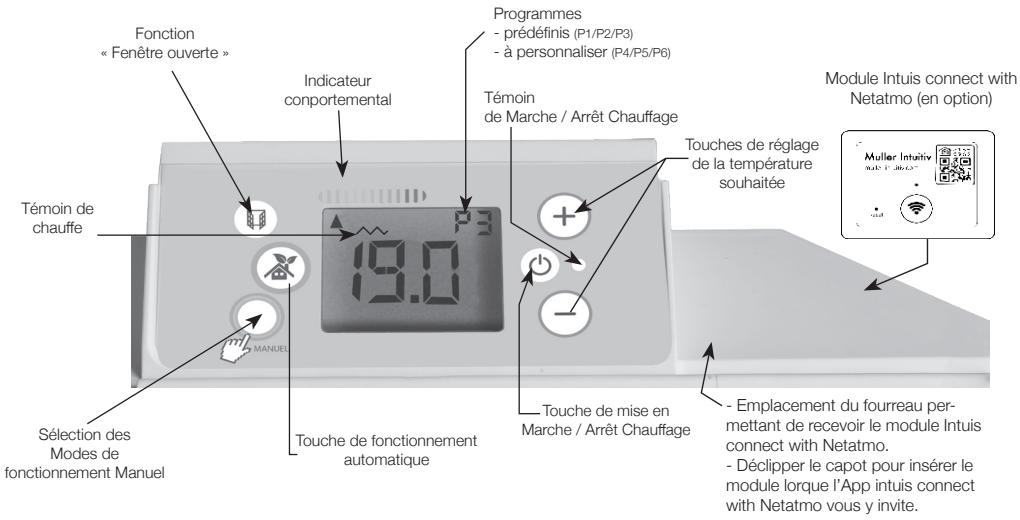

« Fenêtre ouverte »
Indicateur
conportemental
Programmes
- prédéfinis (P1/P2/P3)
- à personnaliser (P4/P5/P6)
Témoin
de Marche / Arrêt Chauffage
Témoin de
chauffe
19.0
ManUEL
Sélection des
Modes de
fonctionnement Manuel
Touche de fonctionnement
automatique
Touches de réglage
de la température
souhaitée
Touch de mise en
Marche / Arrêt Chauffage
Module Intuis connect with
Netatmo (en option)
- Emplacement du fourreau per-
mettant de recevoir le module Intuis
connect with Netatmo.
- Déclipper le capot pour insérer le
module lorsque l'App intuis connect
with Netatmo vous y invite.
Veillez à enlever la pellicule de protection du boîtier de commande.
2.1 - Mise en Marche/Arrêt chauffage de l'appareil :
Appuyer sur ⏻ , l'écran et le voyant vert s'allument.
Pour l'arrêt chauffage, appuyer sur ⏻, l'écran affiche ••••• et le voyant orange s'allume.
(
(
L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.
Le témoin de chauffe :
Le témoin vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.
2.2 - Réglage de la température de confort :
Appuyer sur ⊕ ou ⊖ pour augmenter ou diminuer la température de consigne souhaitée.
Si elle correspond à votre température de confort favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche 📄.
Pour ajuster la température à votre niveau de confort idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.
Exemple :
- Pendant le réglage, un indicateur permet de contrôler mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
- Ce réglage est disponible en mode CONFORT (manuel ou automatique).
2.3 Mode Economique « ECO » :
- Le mode ECO est un abaissement de consigne à partir de la consigne CONFORT. Si vous modifiez la consigne CONFORT, la consigne ECO sera également modifiée.
- En cas d'absence de courte durée (moins de 24h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaissement de la température de la pièce de 3,5.°C environ par rapport à la température CONFORT.
- La consigne ECO ne peut pas être réglée à une température supérieure à 19°C.
2.4 - Mode Hors-Gel «HG» :
Appuyer succesivement sur 🔍 jusqu'à ce que le mode Hors-Gel « HG » s'affiche.
Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintenir la température de la pièce à environ 7°C.
pour un fonctionnement tout automatique
Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, détecteur d'absence, fonction fenêtre,...).
Vos préférences de réglage automatique sont mémorisées en appuyant 3 secondes sur la touche 📁.
Par défaut, le réglage mémorisé est : Température de consigne favorite 19°C, Fonction fenêtre ouverte activée et détecteur d'absence activé.
2.6 - Le mode "MANUEL":
pour un fonctionnement manuel
Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique 📄.
Toutes les fonctions automatiques sont désactivées (Détecteur d'absence, programmation) et l'appareil se positionne :
- Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
- Soit en mode Eco (ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h).
- Soit en mode Hors-gel (Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h).
2.7 - Autres paramétrages :
2.7.1- Détection d'absence :
Cette fonction est activée automatiquement en mode 📄. Elle peut être désactivée (voir tableau ci-dessous)
• AUTO •
En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement défini par l'utilisateur.

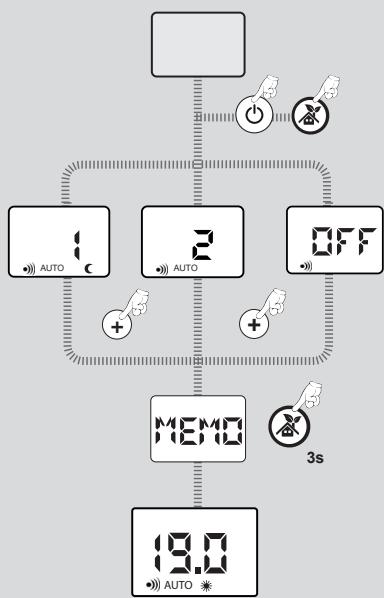

Choix du mode de fonctionnement de la détection d'absence
Appuyer sur ⏻ pour éteindre votre appareil Appuyer simultanément sur ⏻ et sur ⏻ jusqu'à ce que s'affiche l'option de détection 1, 2 ou OFF.
- Appuyer sur ⚠ ou ⏱ pour choisir l’option de détection.
- Enregistrer pendant 3 secondes sur 📂. L'écran affiche MEMO


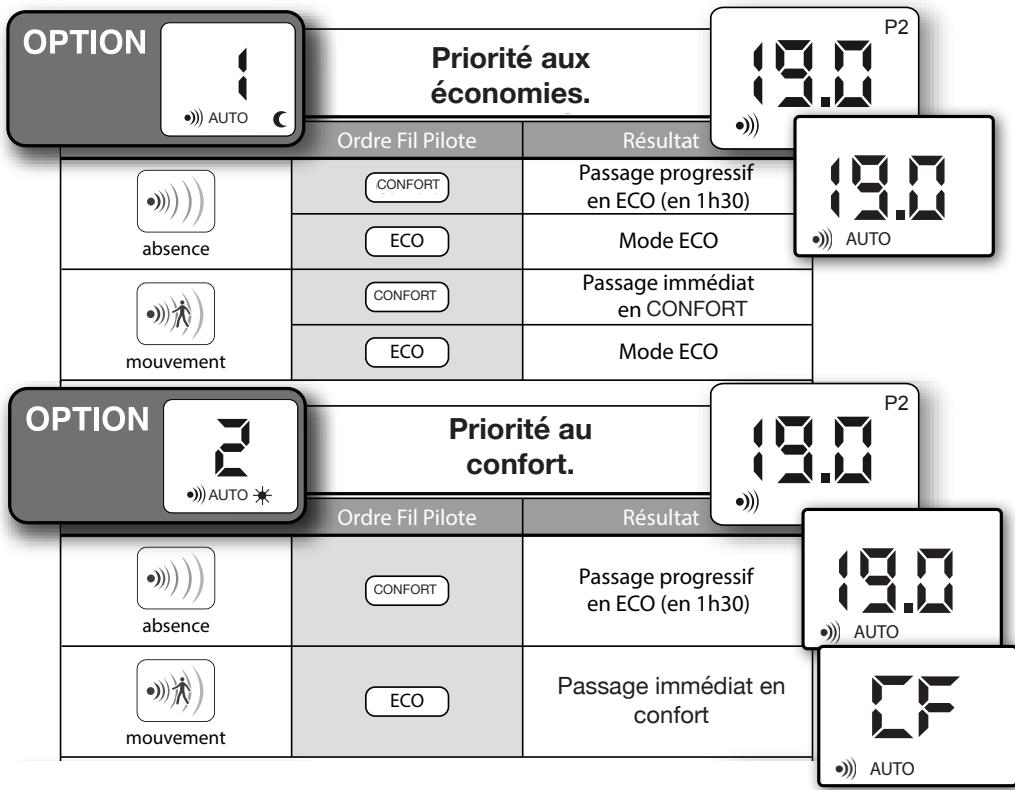

Option 1 :
(mode par défaut) :
Priorité aux économies.
Option 2 :
Priorité au confort.
Option OFF :
La fonction détection
d'absence est désactivée.
Passage progressif en ECO : En cas d'absence prolongée, la consigne de température de l'appareil diminue progressivement par paliers de 30min en CF-1 puis CF-2, jusqu'à l'affichage d'ECO.
2.7.2 - Détection de Fenêtre ouverte :
- Pour activer la fonction, appuyer sur la touche jusqu'à l'apparition de l'icone sur l'écran.
- Le symbole 📋 et le voyant vert clignotent lorsque le chauffage s'est arrêté suite à une détection, un signal sonore est émis par l'appareil.
- Un appui sur la touche remettra automatiquement le chauffage en fonctionnement.
- Pour désactiver la fonction, appuyer sur la touche jusqu'à la disparition de l'icone sur l'écran.
*
Cette fonction arrête automatiquement le chauffage en cas de détection d'une chute brutale de la température dans la pièce (Ex : une fenêtre ou une porte ouverte).

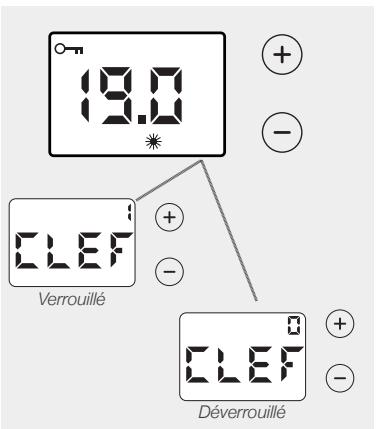

2.7.3 - Verrouillage parental simple :
Appuyer simultanément sur les touches + et - pendant 3s pour verrouiller le clavier.
Pour supprimer le verrouillage, appuyer simultanément sur + et – pendant 3s.
Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche Marche / Arrêt chauffage demeure active, même quand le verrouillage parental est activé.
Verrouillé
Déverrouillé

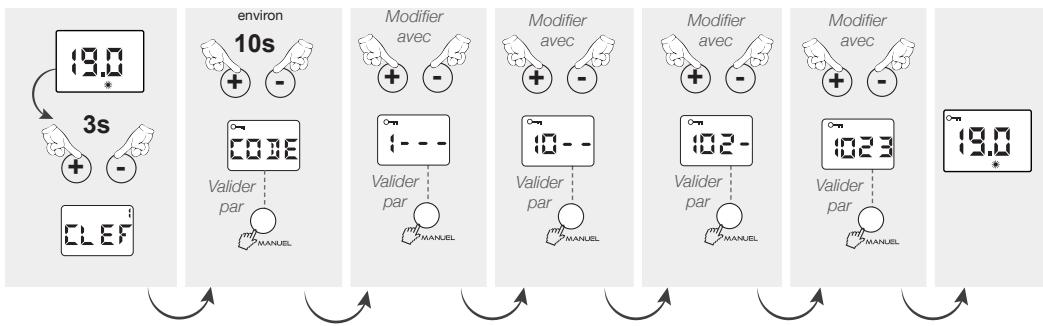

2.7.4 - Verrouillage parental avec code :
Vous avez la possibilité de verrouiller le clavier par un code personnel à 4 chiffres
- Pour verrouiller
Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier.
- Pour déverrouiller
3s
+ -
CODE
Valider par
MANUEL
Modifier avec
+
-
Valider par
MANUEL
10--
Valider par
MANUEL
Modifier avec
+
-
Valider par
MANUEL
102-
Valider par
MANUEL
1023
Valider par
MANUEL
- Si code incorrect
19.0
*
- Si code correct
2.7.5 - L'indicateur comportemental :
Cet indicateur permet d'optimiser le réglage de la température de confort. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économe ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19°C.
Le curseur apparait lors d'un changement de consigne
Pour un fonctionnement économique il est conseillé de ne pas dépasser une température de 19°C en moyenne sur l'ensemble du logement.
comportemental
2.7.6 - Paramétrage des fonctions annexes
Appuyer sur ⏻ pour éteindre votre appareil.
Puis appuyer sur la touche 🔊 et ⏻ pendant 3 secondes.
Une fois que l'écran affiche NIV 2, appuyer alors sur la touche pendant 3 secondes, le premier écran de paramètre apparaît.
Pour passer d'un paramétrage à l'autre, appuyer sur la touche 📄 MANUEL
| Ecran de paramétrage | Signification | Choix avec les touches + ou - | Résultat obtenu |
 | Rétroéclairage de l’écran permanent ou limité à 10 secondes après la dernière manipulation | | Rétroéclairage 10 secondes |
| Rétroéclairage permanent |
 | Fonction Buzzer : Lorsque cette fonction est activée, le boîtier émet un son pour certaines manipulations.Le buzzer reste toujours actif pour la touche Marche/arrêt chauffage | | Activation du buzzer |
| Désactivation du buzzer |
 | Affichage de la température en degré Celsius ou en degré Fahrenheit | | Unité de degré Celsius |
| Unité de degré Fahrenheit |
 | Encadrement de consigne : Lorsque cette fonction est activée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou dimi- nuer cette température de ± 2^ | | Encadrement activé |
| Encadrement désactivé |
 | Auto planning : lorsque cette fonction est activée, l’appareil crée un planning de chauffe en fonction de votre rythme de vie. | | Activation de l’auto planning |
| Désactivation de l’auto planning |
Suite à l'activation de l'auto planning, l'écran affiche « PR » en haut à droite.
2.7.7 - DETAIL DES 6 ORDRES VIA LE FIL PILOTE ET LE GESTIONNAIRE D'ENERGIE
| ORDRES ENVOYES PAR LE FIL PILOTE | L'ECRAN AFFICHE | RESULTAT OBTENU |
| Arrêt chauffage |  | Arrêt instantané du chauffage |
| ÉCO |  | Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votre choix. |
| CONFORT-1 |  | Abaissement de la température de 1°C par rapport à la position Confort. |
| CONFORT-2 |  | Abaissement de la température de 2°C par rapport à la position Confort. |
| Hors Gel |  | Maintient la température de la pièce à environ 7°C. |
Particularités
Dans le mode manuel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.
| Fonctions choisies | Centrale de programmation ou gestionnaire d'énergie |
| Ordre envoyé par fil pilote : HG | Ordre envoyé par fil pilote : Arrêt chauffage |
| Confort (ex.19,0°C) | | |
| ECO |  |  |
| HG | | |
2.8 - La programmation interne :
2.8.1 - Affichage de l'heure :
Appuyer brièvement sur les touches pour afficher l'heure en cours.
et
2.8.2 - Réglage de l'horloge :
- Dans tous les cas, pour pouvoir utiliser la programmation, vous devez régler l'heure et le jour de votre appareil (réglage usine 00:00).
- En cas de coupure de courant supérieure à 30 minutes, vous devrez aussi remettre à l'heure votre appareil.
V
小
A- Réglage de l'heure :
Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.
Appuyer avec les touches + ou - pour choisir "ON" qui s'affiche à l'écran, valider par 📄 MANUEL. (Le choix de "OFF" vous fait sortir du réglage).
"Pr" s'affiche à l'écran,
Appuyer avec les touches + ou - pour choisir la fonction mise à l'heure : "Hr" dans le menu déroulant et valider avec la touche
Modifier l'heure avec les touches + et – et valider avec la touche 📋 MANUEL.
Modifier les minutes avec les touches + et - et valider avec la touche 📄 MANUEL.

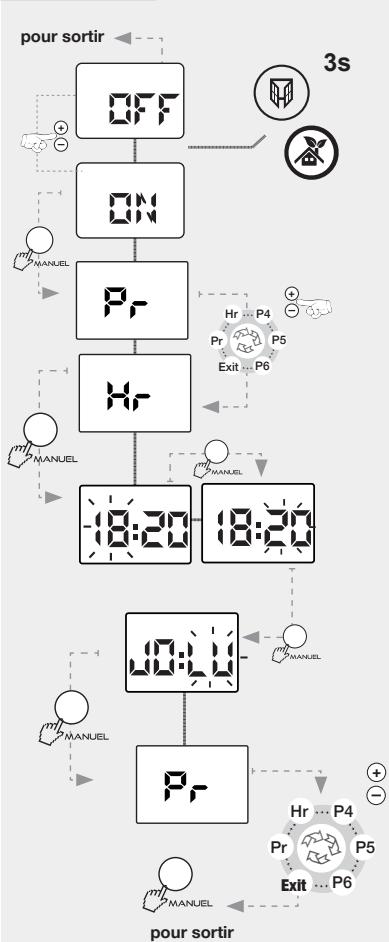

B - Réglage du jour :
Modifier le jour de la semaine (JO : LU = lundi,
JO : MA= mardi, JO :ME= mercredi, etc...) avec les touches + et -.
Valider par la touche MANUEL.
Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant. Valider par 📋MANUEL pour sortir.
2.8.3 -Mise en place de la programmation :
Ce mode permet le fonctionnement automatique de votre appareil de chauffage soit en consigne CONFORT, soit en consigne ECO.
Vous voulez affecter un programme à chaque jour de la semaine, pour cela :
- Appuyer simultanément pendant 3 secondes sur les touches Ⓞ et Ⓥ.
- L'écran affiche soit ON, soit OFF. Avec les touches + ou -, mettre sur la position ON. Enregistrer par la touche MANUEL.
- L'écran affiche «Pr», appuyer sur MANUEL
- Attribuer l'un des programmes (prédéfini ou personnalisé) à chaque jour de la semaine avec les touches + et - du menu déroulant.
- Valider par la touche MANUEL, l'écran affiche «Pr».
- Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
- Valider par MANUEL pour sortir.
DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)
ET A PERSONNALISER (P4/P5/P6).
| Programme prédéfini | Choix | Signification |
 | P1 | Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h. |
 | P2 | Le programme P2 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h. |
 | P3 | Le programme P3 vous permet d'avoir la température de consigne Confort de 5h à 23h. |
| Programmes à personnaliser voir page suivante | P4 | Les programmes P4, P5, P6 vous permettent de personnaliser jusqu'à 3 plages horaires de la température de consigne Confort, suivant vos besoins. |
| P5 |
| P6 |
Fonction Auto Planning
- La fonction Auto Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la pièce et de prendre en compte ses paramètres de chauffe pour créer automatiquement un planning.
- Il anticipe la chauffe pour avoir la bonne température dès l'occupation de la pièce.
- En cas d'imprévus, d'absence ou de retour anticipé, le radiateur s'adapte immédiatement au nouveau rythme.
Suite à l'activation de l'auto planning, l'écran affiche « PR » en haut à droite.
L'activation de la fonction Auto Planning entraîne automatiquement l'activation de la détection d'absence en option 2 (priorité au confort). Si vous désactivez la fonction Auto Planning, la détection d'absence reste réglée sur cette option 2; si vous souhaitez activer la détection d'absence selon l'option 1 (priorité aux économies), veuillez vous reporter au chapitre 2.7.1.
Voir chapitre 2.7.6 pour activer ou désactiver la fonction auto planning. En cas d'utilisation de l'application Intuis connect with Netatmo la fonction auto planning est remplacée par le planning de chauffe du mode connecté.
2.8.4 - Personalisation des programmes P4/P5/P6»
Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne CONFORT, soit en consigne ECO.
Pour cela :
Quelque soit le mode de fonctionnement en cours :
- Appuyer simultanément pendant 3 secondes sur les touches 📄 et ⚫.
- L'écran affiche soit ON, soit OFF. Avec les touches + ou -, mettre sur la position ON.
Enregistrer par la touche MANUEL
- L'écran affiche «Pr», appuyer sur MANUEL
- Appuyer sur la touche + ou - pour choisir l'un des programmes «P4/P5/P6» dans le menu déroulant.
(Nous choisissons le programme P4, comme exemple).
- Valider par MANUEL.


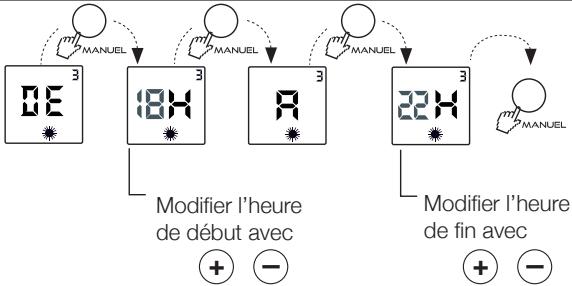

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).
Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.
| Ex. de 6h à 9h | Choix : plage 1 | Résultat |
Vous êtes dans le programme personnalisé «P4». |  | La plage horaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horaire n° 2 |
| Ex. de 11h à 14h | Choix : plage 2 | Résultat |
 |  | La plage horaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horaire n°3 |
| Ex. de 18h à 22h | Choix : plage 3 | Résultat |
 |  | La plage horaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr. Programmer P5 ou P6 ou choisir Exit pour sortir. Valider par [IMAGE]. |
- Procédez de la même manière pour les programmes P5 et P6,
- Valider par ◎MANUEL et choisir «Exit» pour sortir, puis valider par ◎MANUEL.
- Si vous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.7).
- Mise en harmonie des affichages (Thermostat/Thermomètre) :
- Opération facultative -
Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à +/- 0,5°C, il est possible d'harmoniser les deux affichages.
Mode opératoire :
Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :
- s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
- fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes intérieures du local chauffé par le radiateur,
- placer votre thermomètre au centre de la pièce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
- mettre le radiateur en mode CONFORT manuel,
- vérifier que votre consigne est réglée entre 17 et 23°C,
- attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local,
- s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.
Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.
Le thermostat étant sur mode CONFORT, appuyer 3s sur MANUEL, deux cas peuvent se présenter :
- La température de consigne clignote, l'harmonisation est alors possible.
- Afficher la température indiquée par votre thermomètre avec les touches ④ et - .
- Valider par la touche MANUEL
- L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).
Si vous n'exercez aucune action sur les touches l'afficheur revient à sa position initiale.
et ⏻ pendant 15 secondes,
| NATURE | VERIFICATION | ACTION |
| En cas de coupure de courant, appareil connecté à la box | - S'assurer de la remise sous tension de l'appareil et de la box. | - Attendre environ 2' avant de pouvoir utiliser l'appareil (l'écran affiche alternativement "INIT" et "0%", et le rétroéclairage clignote). |
| L'appareil ne chauffe pas | - S'assurer que l'écran digital est actif. | - Appuyer sur 🎨- Appuyer successivement sur 🎨MANUEL jusqu'à ce que la position Confort s'affiche. |
| - Si l'écran digital n'est toujours pas allumé. | - S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur ⏻. |
| - S'assurer d'être en mode confort | - Appuyer successivement sur 🎨jusqu'à ce que la position Confort s'affiche. |
| - Vérifier si le symbole 🎨 et le voyant vert clignotent. | - Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur 🎨. |
| - L'écran digital est actif, le témoin de chauffe est éteint. | - Vérifier la valeur de la consigne.- La température ambiante ne nécessite pas de chauffer.- L'appareil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil. |
| L'appareil chauffe tout le temps | - Vérifier que le réglage de la température n'a pas été modifié.- Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air. | - Régler de nouveau la température.- Fermer la porte ou supprimer le courant d'air. |
| L'appareil ne suit pas les ordres de programmation | - Vérifier qu'il est en mode programmation (AUTO).- Vérifier la programmation (AUTO). | - Mettre en mode programmation- Réaliser la programmation |
DANS TOUS LES AUTRES CAS,
CONTACTEZ UNE PERSONNE QUALIFIÉE
(4)
CONSEILS - ENTRETIEN
■ Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
■ NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L'APPAREIL.
■ TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.
Recommendations et conseils
- Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.
- Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
- Prévu pour être raccordé à un réseau d'alimentation électrique 230V\~ 50Hz.
【5】
CARACTERISTIQUES
HORIZONTAL
| REFERENCES | PUISSANCE (W) | INTENSITE (A) | HAUT. (mm) | LARG. (mm) | EPAISS. Appareil (mm) |
| N150113 | 1000 | 4,3 | 526 | 440 | 128 |
| N150115 | 1500 | 6,5 | 728 |
| N150117 | 2000 | 8,7 |

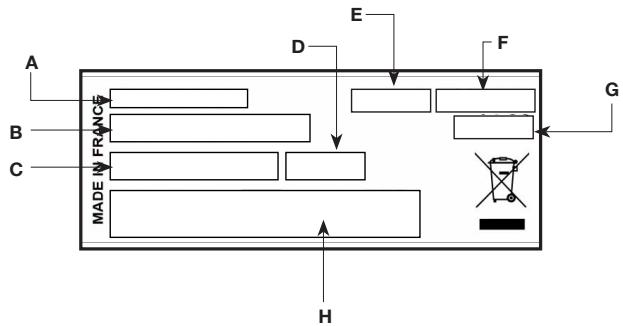

IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDI-QUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.
L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité électromagnétique (CEM), de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides
FR
Cet appareil et ses accessoires se recyclent
REPRISE À LA LIVRAISON
À DÉPOSER EN MAGASIN
À DÉPOSER
EN DÉCHÈTERIE
OU
OU
Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre appareil !
L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.
Elle est composée de :
■ REPA : N° de Constructeur
■ REP B : Référence
■ REP C : Puissance
■ REP D : Indice de protection
■ REP E : Indice de Fabrication
■ REP F : Numéro OF
■ REP G : Date de fabrication
■ REP H : Les certificats de conformités / adresse
Noirot
SERVICE CLIENT :
service-client@noirot.fr
