RADIASOFT - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Radiateur électrique à inertie
Caractéristiques techniques principales	Émetteur à fluide caloporteur, technologie Radiasoft
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Varie selon le modèle, généralement entre 80 et 120 cm de longueur
Poids	Environ 20 à 30 kg selon le modèle
Compatibilités	Compatible avec les systèmes de régulation de température standard
Type de batterie	Non applicable
Tension	230 V
Puissance	De 1000 W à 2000 W selon le modèle
Fonctions principales	Chauffage rapide, confort thermique, programmable
Entretien et nettoyage	Nettoyage régulier de la surface, vérification des connexions électriques
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique
Informations générales utiles	Idéal pour les pièces à vivre, installation facile, garantie constructeur

FOIRE AUX QUESTIONS - RADIASOFT NOIROT

Comment régler la température de mon NOIROT RADIASOFT ?

Pour régler la température, utilisez le thermostat intégré. Appuyez sur le bouton de réglage et sélectionnez la température souhaitée entre 15°C et 30°C.

Mon appareil ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer mon NOIROT RADIASOFT ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits abrasifs.

Est-ce que le NOIROT RADIASOFT est économique en énergie ?

Oui, le NOIROT RADIASOFT utilise une technologie de chauffage à basse consommation, ce qui le rend économique par rapport aux radiateurs traditionnels.

Quel est le niveau sonore de l'appareil ?

Le NOIROT RADIASOFT fonctionne de manière silencieuse, avec un niveau sonore inférieur à 30 dB, ce qui le rend idéal pour les chambres à coucher.

Puis-je programmer mon NOIROT RADIASOFT ?

Oui, le NOIROT RADIASOFT est équipé d'une fonction de programmation permettant de régler des plages horaires pour un fonctionnement optimisé.

Y a-t-il une garantie pour le NOIROT RADIASOFT ?

Oui, le NOIROT RADIASOFT est couvert par une garantie de 2 ans, qui couvre les défauts de fabrication.

Comment savoir si mon NOIROT RADIASOFT a besoin d'être réparé ?

Si vous constatez des dysfonctionnements tels qu'une température inconstante ou un bruit anormal, il est recommandé de contacter le service après-vente.

MODE D'EMPLOI RADIASOFT NOIROT

Radiateur à double corps de chauffe :

façade chauffante + inertie céramique

421AA5970 A01

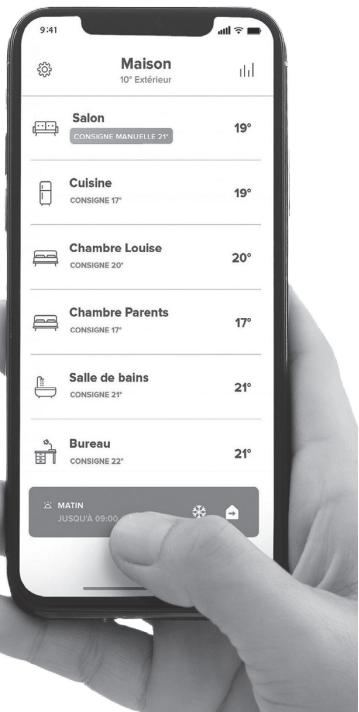

Vivez l'expérience 100 % connectée pour plus d'économies et de comport avec l'application Muller Intuitiv

• La planification intelligente pour adapter le chiffage à la vente de rhytme.

• La prise en compte des absences pour baisser automatiquement la température de chauffe.

• Les notifications pour toujours être informé(e)

L'historique des consommations

Le pilotage par la voix

Fonctionne avec Apple HomeKit

fonctione avec I'assistant Google

WORKS WITH alexa

Muller Intuitiv

WITH Netatmo

M O D U L E

100%

cConnecté

INCLUs

1/Telecharger l'App
2/Suivre pas à pas les instructions et les différentes étapes indiquées dans l'App
3/ Insérer le module
UNIQUÉMENT QUAND L'APP
VOUS Y INVITE

Astuces, tutos

et centre d'aide

• Sommaire & Avant propos
• Sécurité
• Installation et fixation
• Raccordement électrique
• Demarrage rapide
• Comment utiliser votre apparéil
• Aide aux diagnostics
• Conseils / Entretien
• Caracteristiques
• Identification de votre apparéil

page 3
pages 3/4/5
pages 6/7
page 8
page 9
page 10
page 22
page 24
page 25
page 26

AVANT PROPOS :

• Vous venez d'acquérir ce Radiateur à double corps de chauffe RADIASOFT 100% Connect de Noirot et nous vous remercions de ce besoin, tímoignant ainsi de votre confiance.
• Cet apparéil a été étudied, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre appareil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une

Attention surface très chaude.

attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installe dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
• Veillez à ne rien introduire dans l'appareil.
• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci contre rappelle ce risque.
• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque
  d'incidents ou de dégradations de l'appareil.
• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension par une personne qualifiée.
• Toutes les interventions sur les apparciels doivent etre effectues hors tension et par un personnel qualifié.
• L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'in-tallation.

• L'appareil ne doit pas etre installé sous une prise de courant.

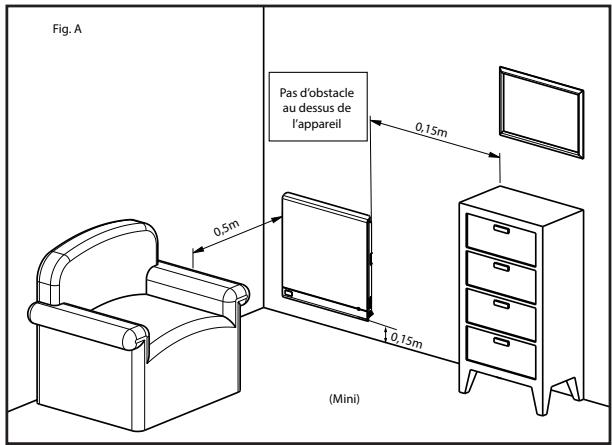

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig.A).

-L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas

d'une installation dans un local contenant une baignoire ou une douche.

• Si le cable d'alimentation est endommagé, il doit être remplaça par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

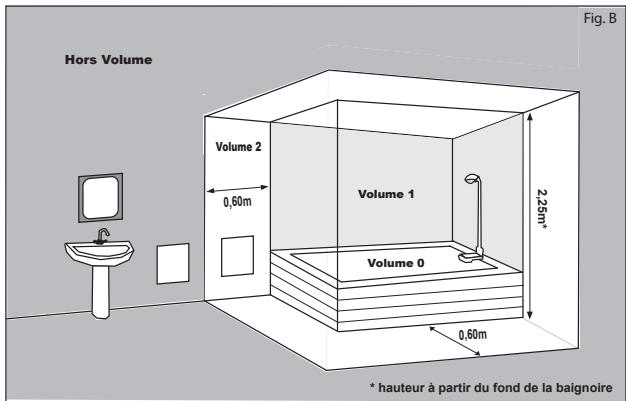

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

La fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

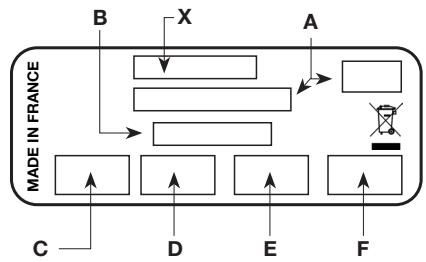

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électricité décentralisé à action directe à poste fixe
Caracteristique		1000W	1500W	2000W	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	eISB	0,001	0,001	0,001	kW
Caracteristique					Unité
Type de contrôle de la température de la pièce
contrôle électronique de la température de la pièce et programmeur hebdomadaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui
contrôle de la température de la pièce, avec détecteur de présence					Oui
option contrôle à distance					Oui

INSTALLATION ET FIXATION

Conseil :

• Pour faciliter l'obtention de la cote minimale de 150mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux repères de perçage (Rep A, Fig. C), la fixation inférieure du dosseret.

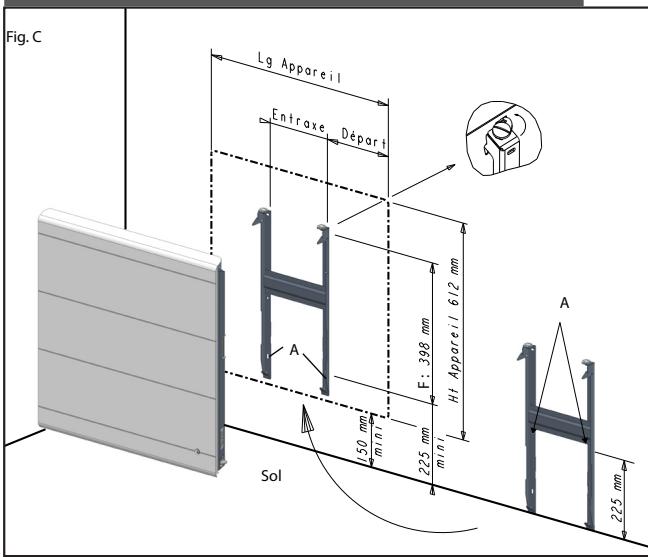

	MODELE HORIZONTAL - Fig.C
PUISSANCES	1000W	1500W	2000W
Lg Apparil	610mm	930mm	1170mm
E	200mm	450mm	700mm
D	215mm	240mm	235mm
Ht apparil	612	612	612
F	398	398	398
Poids* (kg)	18,6	28,2	35,6

*: +/-10%

• Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le sens des aiguilles d'une montre puis oter le dosseret de l'appareil (Fig.C&D).

• Positionner le dosseret contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer (les trous Rep. A Fig. C),(le trou Rep. C Fig. D).

• Placer le trou du dosseret (Rep. B Fig. D) au niveau de la trace precedemment repéré sur le mur (Rep. C Fig. D). Pointez les trou des pattes inférieures et supérieures. Percez aux diamètres appropriés aux chevilles et vis.

• Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig.C&D).
• Positionner l'appareil sur le dosseret.
• Verrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous de sécurité dans le sens inverse des aiguilles d'une montre (Fig. C&D).

Pour un meilleur Maintien de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur le montant du dosseret (Rep. F Fig.D). Il est recommandé d'utiliser des rondelles pour améliorer la tenue du dosseret.

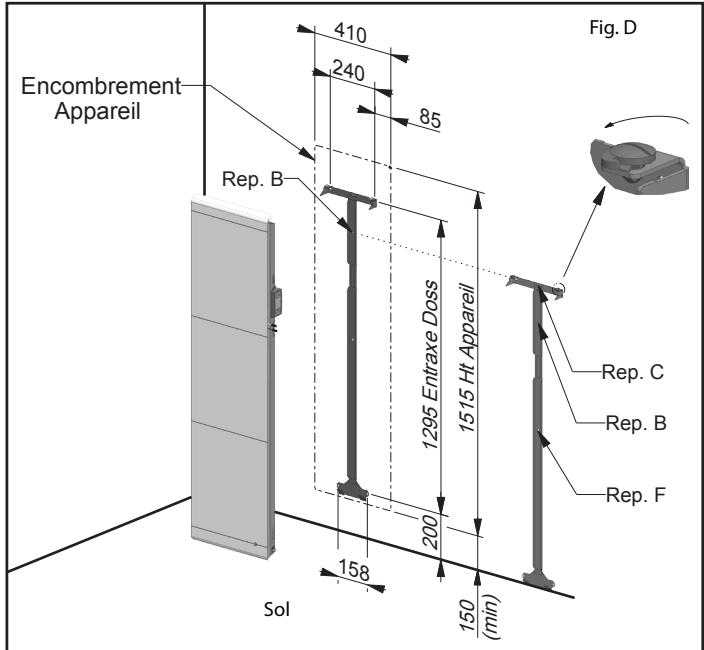

MODELE VERTICAL - Fig. D

PUISSANCES	1000W	1500W
Lg Apparel	410mm	410mm
Ht apparel	1515	1515
Poids* (kg)	26,4	29,3

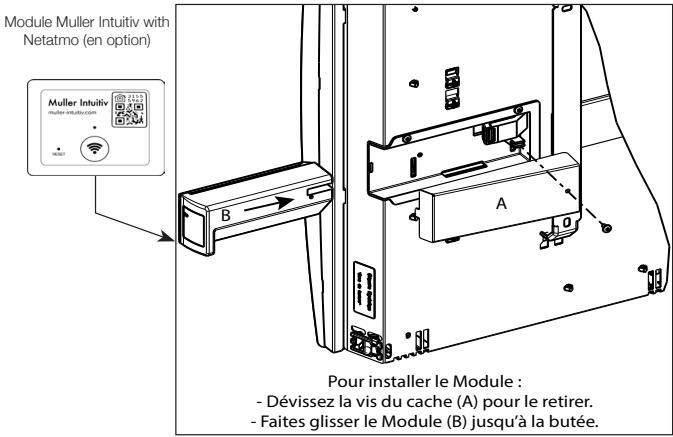

- MISE EN PLACE DU MODULE MULLER INTUITIV WITH NETATMO :

-Télécharger I'App. Muller Intuitiv with Netatmo et suivre les instructions pas à pas.

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  -L'appareil doit'être raccordé sur un réseau électrique 230V 50Hz, par l'intérmédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

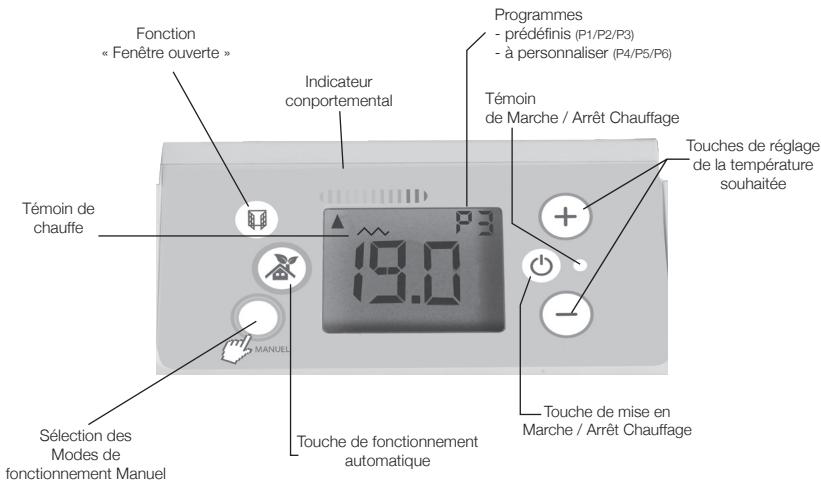

DEMARRAGE RAPIDE

- Mise en marche / Arrêt chauffage de l'appareil :

Appuyer sur pourmettre l'appareil en marche ou pour l'arrêtchauffage devoitrappeil.

O

- Réglage de la température souhaitée :

Pour ajuster la température souhaitée, appuyer sur + ou -.

- Sélection du mode de fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique.

FONCTION	APPUYEZ SUR	AFFICHAGE	RESULTAT OBTENU
CONFORT	MANUEL	B.O.	Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
ÉCONOMIQUE	MANUEL	ECO	Ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h
HORS-GEL	MANUEL	HG	Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h

- La fonction «Fenêtre Ouverte»

Appuyer sur, jusqu'à l' apparition ou la disparition de l'icone pour activer ou désactiver la fonction «Fenêtre Ouverte».

Découvrer le mode connecté sur le site :

muller-intuitiv.fr

Veillez à enlever la pellicule de protection du boitier de commande.

2.1 - Mise en Marche/Arrêtchauffage de l'appareil :

Appuyer sur ©, l'écran et levoyant vert s'allument.

Pour l'arrêt chauffage, appuyer sur © , l'écran affiche • • • et levoyant orange s'allume.

• L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoin deschauffe.

2.2 - Réglage de la température de comport :

Appuyer sur ou pour augmenter ou diminuer la température de consigne souhaitée.

Si elle correspond à votre température de comport favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche

Pour ajuster la température à votre niveau de comport idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

Example:

• Pendant le réglage, un indicateur permet de contrôler mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
• Ce réglage est disponible en mode CONFORT (manuel ou automatique).

2.3 - Mode Economique «ECO»:

• Appuyer successivement surMANUEL jusqu'à ce que le mode Economique «ECO» s'affiche.
• Pour visualiser la consigne ECO, appuyer brièvement sur () ou () .
• Pour modifier l'écart de température CONFORT - ECO :

• Appuyer sur _wavy 3s jusqu'à ce que la température de consigne ECO clignote.
• Appuyer sur (+) ou (-) pour modifier.
• Pour enregistrer, appuyez 3s sur

• En cas d'absence de courte durée (moins de 24h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5. °C environ par rapport à la température CONFORT.
• La consigne ECO ne peut pas etre reglee a une tempereature superieure a 19^

2.4 - Mode Hors-Gel «HG» :

Appuyer successivement sur jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de développer la pièce à une température de hors gel.

2.5 - Touche :

pour un fonctionnement tout automatique

Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, fonction fenêtre,...).

Vos préférences de réglage automatique sont mémorisées en appuyant

3 secondes sur la touche

Par défaut, le réglage ménorisé est : Température de consigne favorites 19^ , Fonction fenêtre ouverte activée.

2.6 - Le mode "MANUEL":

pour un fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique

Toute les fonctions automatiques sont désactivées (programmation) et l'appareil se positionne :

• Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
• Soit en mode Eco (ce mode de fonctionnement est conseilé lors de vos absences inférieures à 24h).
• Soit en mode Hors-gel (Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h).

2.7 - Autres paramétrages :

2.7.1- Détéction d'absence :

Cette fonction est activée automatiquement en mode.
Elle peut etre désactiver (voir tableau ci-dessous)

En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il détecte une présence, il réagit et revient dans le mode de fonctionnement défini par l'utilisateur.

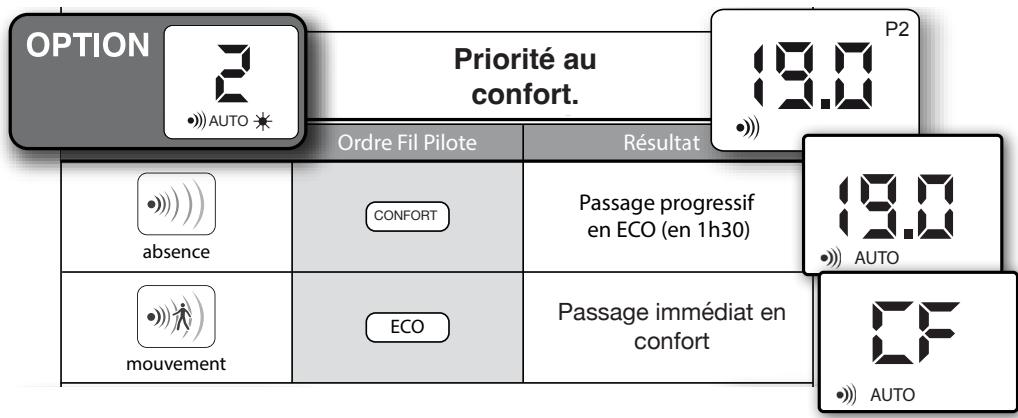

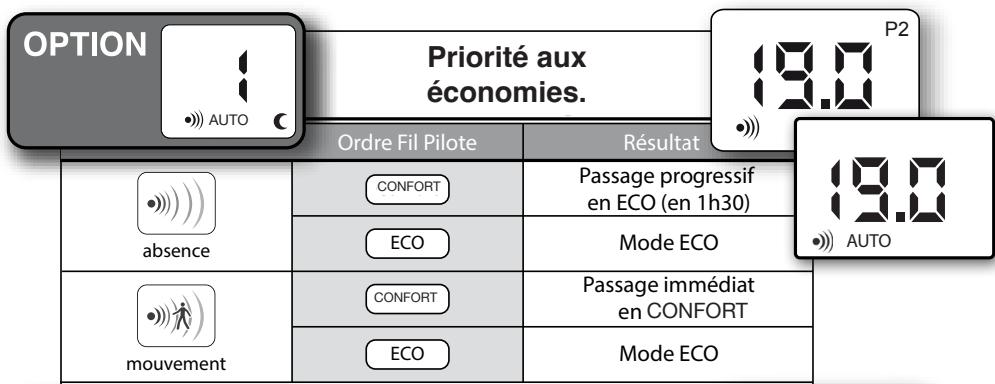

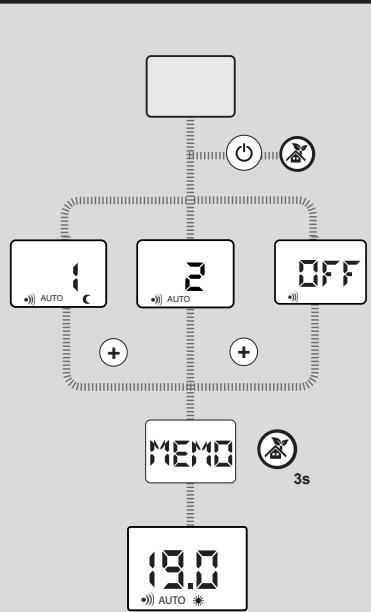

Choix du mode de fonctionnement de la détéction d'absence

Appuyer sur pour etéindre votre apparéil Appuyer simultanément sur et sur jusqu'à ce que s'affiche l'option de détction 1, 2 ou OFF.

• Appuyer sur ou pour désirir l'options de détention.
• Enregistrer pendant 3
  seconds sur
  L'écran affiche MEMO

Option 1 : (mode par défaut) :

Priorité aux économies.

Option 2 :

Priorité au comport.

Option OFF :

La fonction détection d'absence est désactivée.

Passage progressif en ECO : En cas d'absence prolongée, la consigne de température de l'appareil diminue progressivement par paliers de 30min en CF-1 puis CF-2, jusqu'à l'affichage d'ECO.

2.7.2 - Détection de Fenêtre ouverte :

• Pour activer la fonction, appuyer sur la touche jusqu'à l' apparition de l'icone sur l'écran.
• Le symbole clignote lorsque le chauffage s'est arrêté suite à une détction, un signal sonore est émis par l'appareil.
• Un appui sur la touche remettra automatiquement le chauffage en fonctionnement.
• Pour désactiver la fonction, appuyer sur la touche jusqu'à la disparition de l'icone sur l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détention d'une chute brute de la température dans la pierce (Ex : une fenêtre ou une porte ouverte).

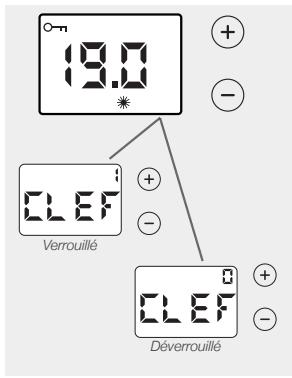

2.7.3 - Verrouillage parental simple : O- m

Appuyer simultanément sur les touches (+) et (-) pendant 3 s pour verrouiller le clavier.

Pour supprimer le verrouillage, appuyer simultanément sur () et (-) pendant 3s.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification interpestive. La touche Marche / Arrêtchauffage resté active, même quand le verrouillage parental est activé.

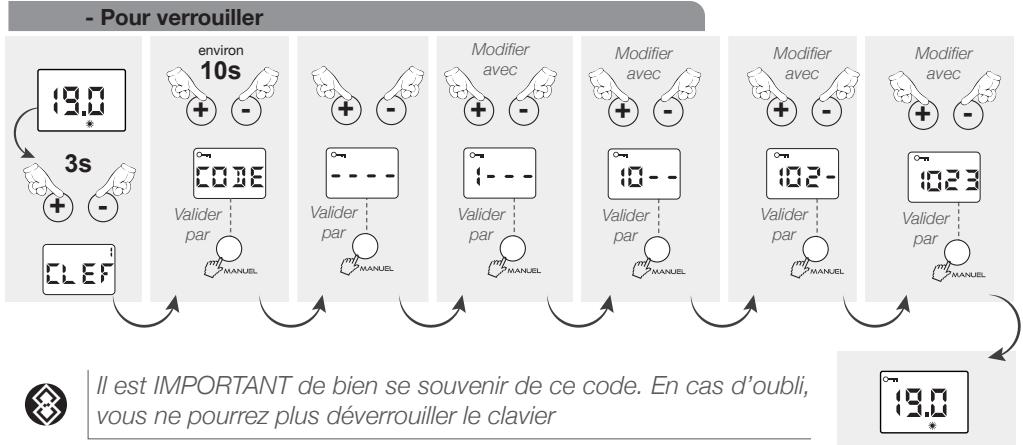

You've a possibilité de verrouiller le clavier par un code personnel à 4 chiffres

2.7.5 - Echelle de consommation :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19^ .

Le curses appearait lors d'un changement de consigne

Pour un fonctionnement économique il est conseilé de ne pas dépasser une température de 19^ en moyenne sur l'ensemble du logement.

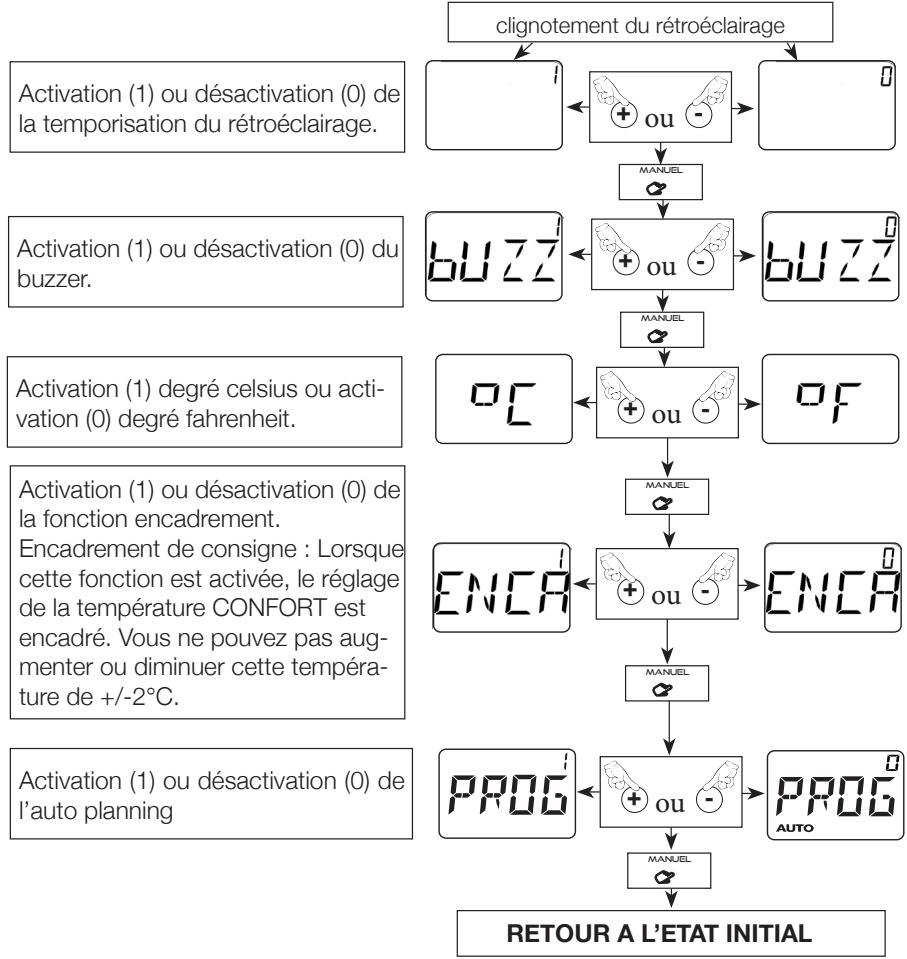

2.7.6 - Paramétrage des fonctions annexes :

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Pour acceder au IN, appuyer sur 已 , l'écran affiche

Un appui de 3s sur et sur l'écran affiche N. Un appui de 3s sur donne accès au réglage des différents paramètres (voir ci-dessous).

2.7.7 - Fonction Auto Planning :

La fonction Auto Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la pièce et de prendre en compte ses paramètres de chauffe pour créé automatiquement un planning. Il anticipé la chauffe pour avoir la bonne température des l'occupation de la pièce.

En cas d'imprévus, d'absence ou de retard anticipé, le radiateur s'adapte immédia-

tement au nouveau rythme.

Suite à l'activation de l'autoplanning, l'écran afficé « PRA » en haut à droite.

L'activation de la fonction Auto Planning entraine automatiquement l'activation de la détction d'absence en option 2 (priorité au comport). Si vous désactevez la fonction Auto Planning, la détction d'absence reste reglee sur cette option 2; si vous souhaitez activer la détction d'absence selon l'options 1 (priorite aux économies), veillez vous reporter au chapitre 2.7.1.

Voir chapitre 2.7.6 pour activer ou désactiver la fonction auto planning. En cas d'utilisation de l'application Muller Intuitiv la fonction auto planning est remplacede par le planning de chauffe du mode connecté.

2.7.8 - DETAILS DES 6 ORDRES VIA LE FIL PILOTE ET LE Gestionnaire D'ENERGIE

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAuffage	BEL AUTO	Arrêt instantané du chauffage
ÉCO	ECO AUTO C	Abaissement de la température de 3,5°C par rapport à la position Confort ou selon votrechoix.
CONFORT-1	C - 1 AUTO	Abaissement de la température de 1°C par rapport à la position Confort.
CONFORT-2	C - 2 AUTO	Abaissement de la température de 2°C par rapport à la position Confort.
Hors Gel	HG AUTO *	Maintient la température de la pierce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tariffication sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
Confort (ex.19,0°C)	HG “AUTO”	BEL “AUTO”
ECO
HG

2.8 - La programmation interne :

2.8.1 - Affichage de l'heure :

Appuyer brievement sur les touches pour afficher l'heure en cours.

et

2.8.2 - Réglage de l'horloge :

• Dans tous les cas, pour pouvoir utiliser la programmation, vous devez régler l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous devrez aussi remettre à l'heure libre votre apparéil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour désir "ON" qui s'affiche à l'écran, valider par _MVAEL . (Le besoin de "OFF" vous faisoir dans le réglage).

Appuyer avec les touches + ou - pour désir la fonction mise à l'heure: "Hr" dans le menu dérounant et valider avec la touche.

Modifier l'heure avec les touches ① et ② puis valider avec la touche ③

Modifier les minutes avec les touches (+) et (一) puis valider avec la touche

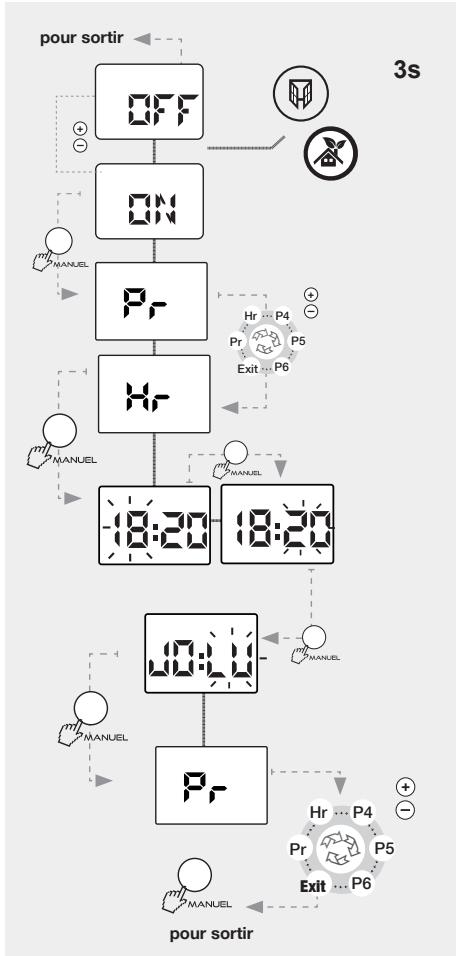

B - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi,

JO:MA=mardi,JO:ME=mercredi,etc...)avec les touches et 一

Valider par la touche

Pour sorting, appuyer sur () ou (一) jusqu'à l'affichage «Exit» du menu déroulant.

Valider par pour-sortir.

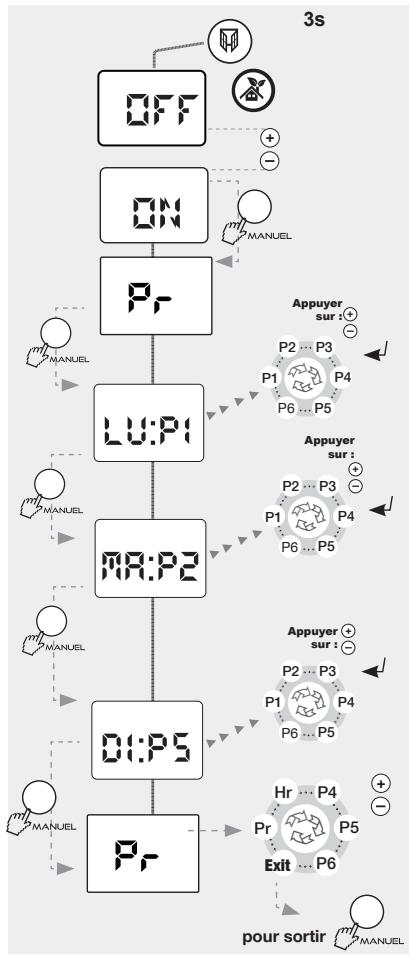

2.8.3 -Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous poulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et
• L'écran affiche soit ON, soit OFF. Avec les touches ou mettre sur la position ON. Enregistrer par la touche .
• L'écran affiche «Pr», appuyer sur MANUEL
• Attribuer l'un des programmes (voir page 20) à chaque jour de la période avec les touches + et - du menu déroulant.
• Validator par la touche mMANUEL, l'écran affiche «Pr».
• Pour sorting, appuyer sur + ou - jusqu'à l'affiche «Exit» du menu déroulant.
• Valider par Manuel pour sorting.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permit d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la tempé-rature de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23h0h 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la tempé-rature de consigne Confort de 5h à 23h.
Programmes à personnaliser voir § 2.8.4	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser les plages heures de la tempéra-ture de consigne Confort, suivant vos besoins.

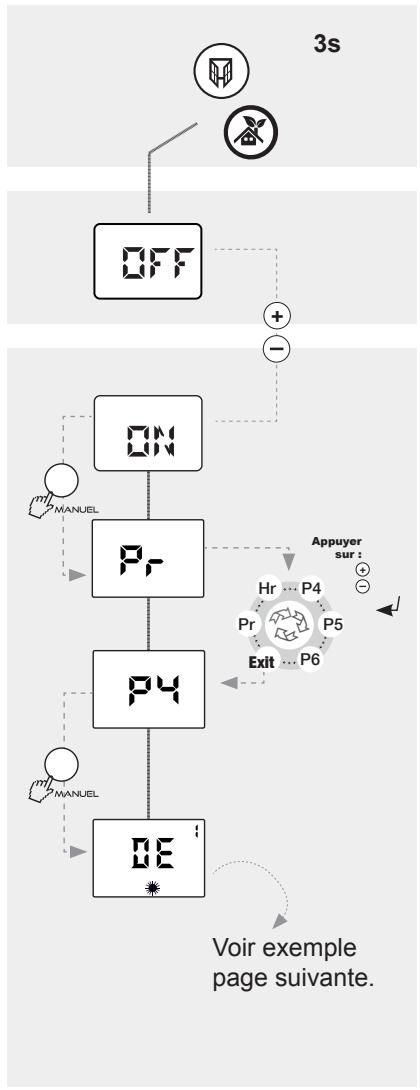

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours:

• Appuyer simultanément pendant 3 secondes sur les touches et

• L'écran affiche soit ON, soit OFF. Avec les touches (+) ou (-) mesure sur la position ON. Enregistrer par la touche

-L'ecran affiche

• Appuyer sur () ou () pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).

• Valider par MANUEL.

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

COMMENT ÉTABLIR UN PROGRAMME PERSONNALISÉ ? EXEMPLE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1				Résultat
Plage 1	MANUEL BE S MADUR LH A C F M MANUEL				La plage horsaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plaque horsaire n°2
	Modifier l'heure de début avec		Modifier l'heure de fin avec

Ex. de 11h à 14h	Choix : plage 2	Résultat
Plage 2	Modification l'heure de début avec	La plage horsaire n°2 de 11h à 14h est validée, vous passes automatiquement la plage horsaire n°3

Ex. de 18h à 22h	Choix : plage 3					Résultat
Plage 3	MANUEL BE S MADUR MODIFIER l'heure de début avec + -			MANUEL BE S MADUR MODIFIER l'heure de fin avec + -		La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr.
						Programmer P5 ou P6 ou désir Exit pour sortir. Valider par

• Procedez de la même manière pour les programmes P5 et P6,
• Valider par _MANUEL et désir «Exit» pour sortir, puis valider par _MANUEL .

• Sivous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.8.3).

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
  -mettrele radiateur en mode CONFORT manuel,
• vérifier que votre consigne est réglee entre 17 et 23^
• attendre la stabilisation thermique du local (envion 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MANUEL, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.

• Afficher la température indiquée par votre thermomètre avec les touches (+) et (-

• Valider par la touche MANUEL

• L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

NATURE	VERIFICATION	ACTION
En cas de coupure de courant, appeareil connecté à la box	- S'assurer de la remise sous tension de l'appareil et de la box.	- Attendre environ 2' avant de pouvoir utiliser l'appareil (l'écran affiche alternatively "INIT" et "0%" , et le rétroéclairage clignote).
L'appareil neCHAUFFE PAS	- S'assurer que l'écran digital est actif.	- Appuyer sur ☑- Appuyer successivement sur ☐MANUEL jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur ☐.
	- S'assurer d'être en mode comfort	- Appuyer successivement sur ☐MANUEL jusqu'à ce que la position Confort s'affiche.
	- Vérifier si le symbole ☑ et le voyant vert clignotent.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur ☐.
	- L'écran digital est actif, le tímoin de chauffe est éteint.	- Vérifier la valeur de la consigne. - La tempête ambiente ne nécessite pas de chauffer. - L'appareil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilchauffe tout le temps	- Vérifier que le réglage de la tempête n'a pas été modifié. - Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air.	- Régler de nouveau la tempête. - Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas les ordres de programmation	- Vérifier qu'il est en mode programmation (AUTO). - Vérifier la programmation (AUTO).	- Mettre en mode programmation - RÉalisser la programmation

4 CONSEILS -ENTRETIEN

• Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulierement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
• Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibre. Pour un simple dépoussiérage, un chiffon suffit.

L'entretien doit être effectué hors tension et après que l'appareil a refroidi.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.

Recommendations et consels

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra enchauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

Références

Puisance (W)

Intensité (A)

Largeur (mm)

Hauteur (mm)

Epaisseur (mm)

MODELE HORIZONTAL

DCN3443SKxx	1000	4,3	610	612	123
DCN3445SKxx	1500	6,5	930	612	123
DCN3447SKxx	2000	8,7	1170	612	123

Apparel ^+ dosseret compris

MODELE VERTICAL

DCN3453SKxx	1000	4,3	410	1515	146
DCN3455SKxx	1500	6,5	410	1515	146

Apparel ^+ dosseret compris

xx = code de couleur

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les dir- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classé II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corps solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÉTRE JETÉS AVEC LES DÉCHETS MENAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

-La refereence complete de I'appareil et son indice de fabrication (rep.A) a préciser pour le SAV.
- Sa puissance en Watt (rep. B).
- Les certificates de conformités, adressé (rep. C-D-E-F).
- N^ du constructeur (rep X).

Nota :

Noiroto

SERVICECLIENT：

[e-mail]

www.noirot.fr
