ACTIFLO - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Chauffage électrique soufflant
Caractéristiques techniques principales	Technologie de chauffage à air pulsé, thermostat intégré, fonctionnement silencieux
Alimentation électrique	230 V - 50 Hz
Dimensions approximatives	Dimensions : 30 x 20 x 15 cm
Poids	2,5 kg
Compatibilités	Compatible avec les prises standards européennes
Puissance	1500 W
Fonctions principales	Chauffage rapide, mode éco, protection contre la surchauffe
Entretien et nettoyage	Nettoyage régulier du filtre, ne pas immerger dans l'eau
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Arrêt automatique en cas de surchauffe, protection anti-basculement
Informations générales utiles	Idéal pour les petits espaces, garantie de 2 ans

FOIRE AUX QUESTIONS - ACTIFLO NOIROT

Comment régler la température de mon NOIROT ACTIFLO ?

Pour régler la température, utilisez le thermostat intégré sur le panneau de contrôle. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Pourquoi mon NOIROT ACTIFLO ne chauffe-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché et que l'alimentation fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer mon NOIROT ACTIFLO ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits abrasifs qui pourraient endommager l'appareil.

Quel type d'entretien nécessite mon NOIROT ACTIFLO ?

Un entretien minimal est nécessaire. Assurez-vous de garder les grilles d'aération dégagées et nettoyez régulièrement la poussière accumulée sur l'appareil.

Mon NOIROT ACTIFLO fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, cela peut indiquer un problème. Vérifiez les grilles et assurez-vous qu'aucun objet ne bloque le ventilateur.

Comment puis-je optimiser l'efficacité de mon NOIROT ACTIFLO ?

Pour une efficacité optimale, placez l'appareil dans une zone dégagée, loin des rideaux ou des meubles. Assurez-vous que les grilles d'aération ne sont pas obstruées.

Y a-t-il une garantie pour le NOIROT ACTIFLO ?

Oui, le NOIROT ACTIFLO est généralement couvert par une garantie de 2 ans. Veuillez consulter votre manuel pour les détails spécifiques de la garantie.

MODE D'EMPLOI ACTIFLO NOIROT

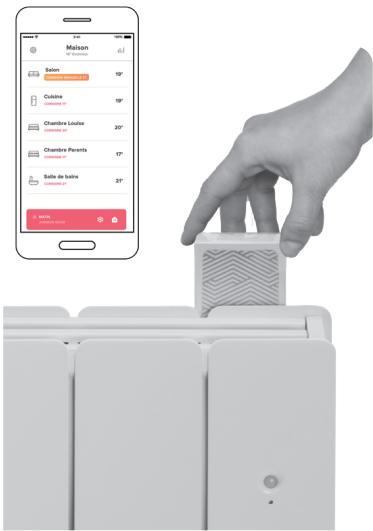

Cet apparéil est compatible avec le

module Intuis connect with Netatmo

(Vendu séparément).

Inséré dans les radiateurs électriques compatibles, ce module connecté permet le contrôle de vos apparêls à distance, via smartphone avec l'applicationintsuis connect.

• Téléchargez l'application Intuis connect with Netatmo, et découvert-la!

Télécharger dans l'App Store

DISPOINABLE SUR Google Play

WITHNetatmo

• La planification intelligente pour adapter le chiffre de la chauffage à votre rythme.

• La prise en compte des absences pour baiser automatiquement la température de chauffe.

• Les notifications pour toujours être informé(e)

L'historique des consommations

Le pilotage par la voix

• Sommaire & Avant propos
• Sécurité page 4

• Installation et fixation

• • Raccordement electrique page 10

• Demarrage rapide page 11

• • Comment utiliser votre(AP)areil

2.1 Mise en marche/arrêt chauffage de l'appareil
2.2 Réglage de la température de comport
2.3 Mode économique "Eco" page 13
2.4 Mode Hors-Gel "HG" page 14

2.5 Touche page 14
2.6 Mode Manuel page 14
2.7Autres paramétrages page 15

2.7.1 Deteur d'absence page 15
2.7.2 Detecteur de fenetre page 16

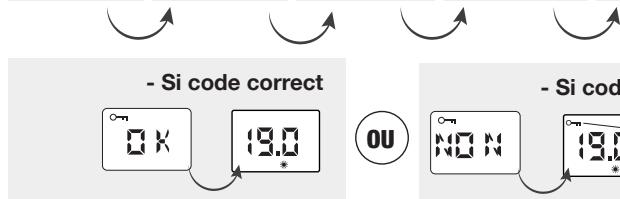

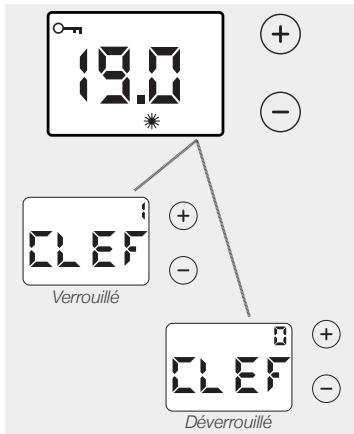

2.7.3 Verrouillage parental simple page 17
2.7.4 Verrouillage parental avec code page 17
2.7.5 L'indicateur comportemental page 18

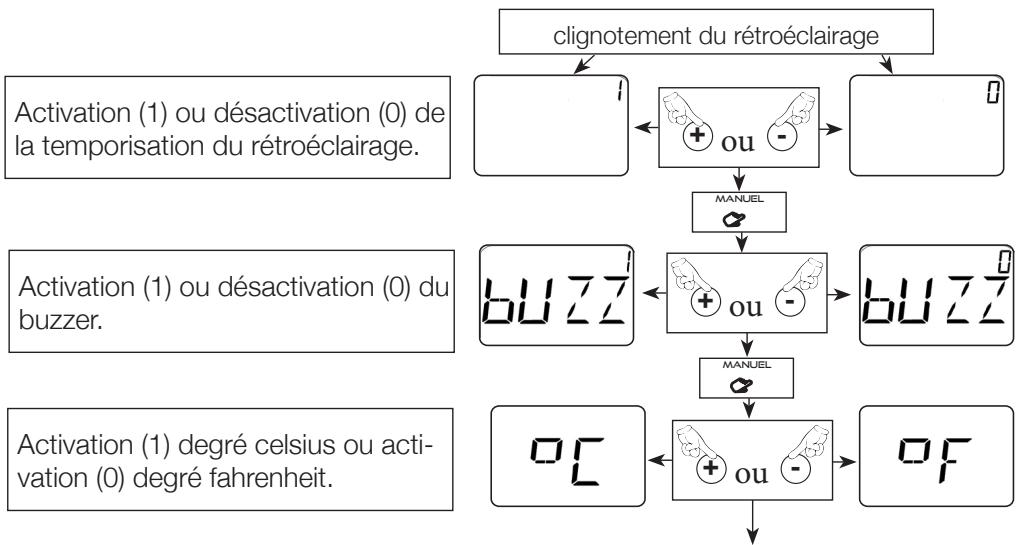

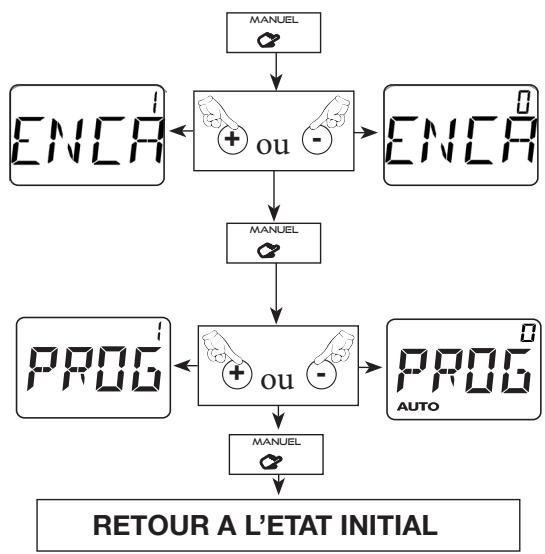

2.7.6 Paramétrages des fonctions annexes
2.7.7 Fonction Auto planning page 19
2.7.8 Details des 6 ordres page 20

2.8 La programmation interne page 21

2.8.1 Affichage de l'heure page 21

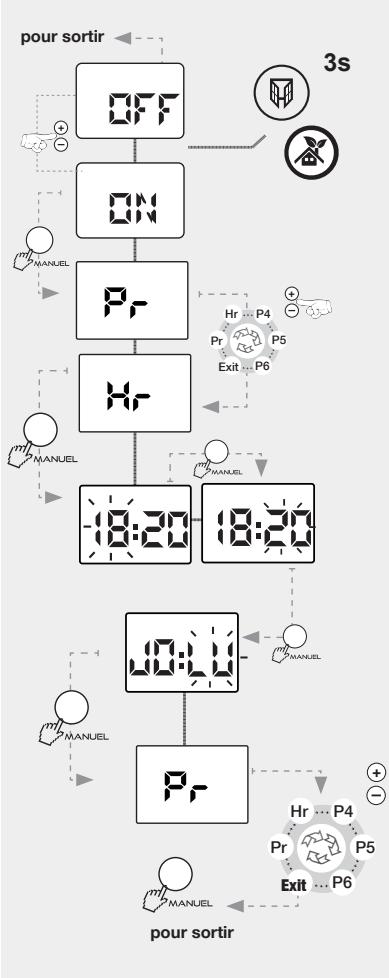

2.8.2 Réglage de l'horloge page 21

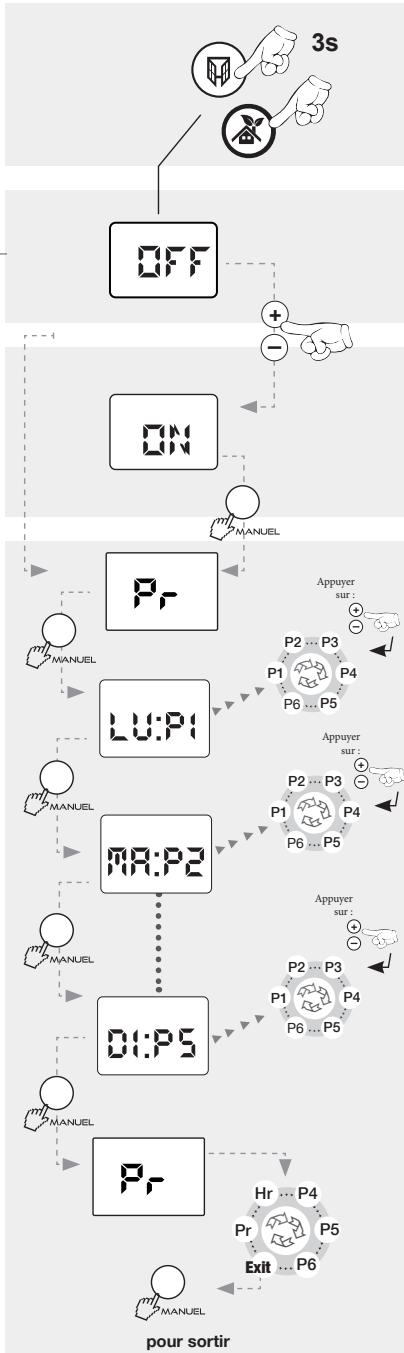

2.8.3 Mise en place de la programmation page 22

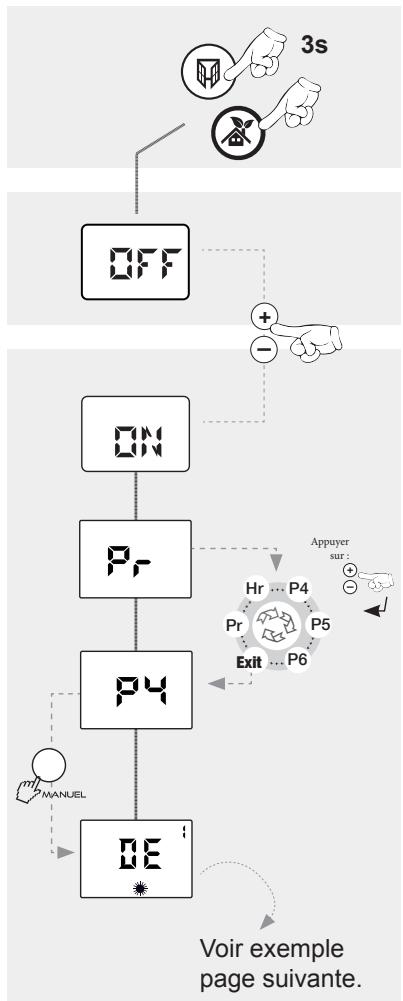

2.8.4 Personnelisation des programmes P4/P5/P6 page 24

1. -Aide aux diagnostics page 26
2. • Conseils / Entretien page 28
3. • Caracteristiques page 29
4. • Identification de votre apparéil

Nos apparèils sont concus, développés et fabriqués en France dans nos usines.

AVANT PROPOS

• Vous venez d'acquerir cet apparéil de chauffage Radiateur fluide Actiflo de Noirot et nous vous remercions de ce besoin, tímoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre apparéil.

ATTENTION - Certaines parties dece produit peuventdevenir très

chaudes et provo-

Caution, hot surface Attention, surface très chaude.

quer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectués par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installe dans une position normale prévue etque ces enfants disposent d'une surveillance ou aient reçu desinstructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher,

ni régler, ni nettoyer l'appareil et ni réaliser l'entretien de l'utilisateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.

• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension et par une personne qualifiée.
• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par une personne qualifiée.

• L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'installation.

• L'appareil ne doit pas etre instalé sous une prise de courant.

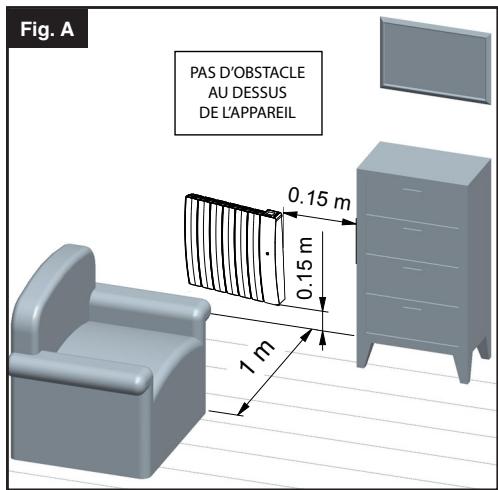

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).
• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas

d'une installation dans un local contenant une baignoire ou une douche.

• Si le cable d'alimentation est endommagé, il doit être remplaça par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

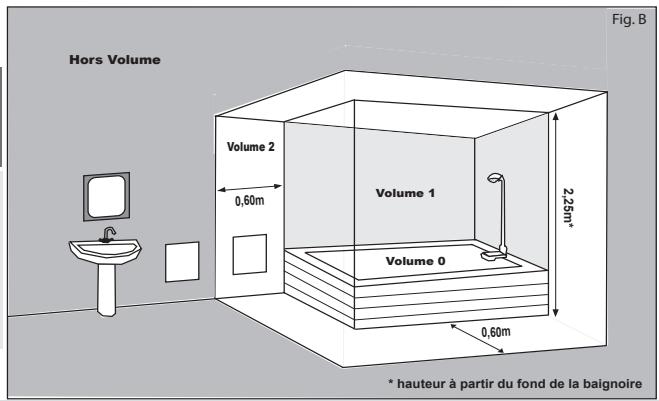

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig. B).

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

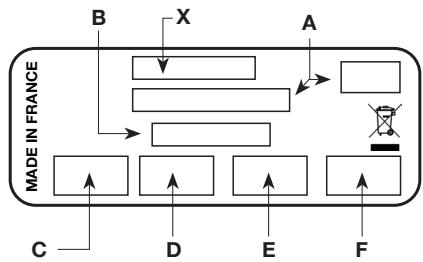

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électrique décentralisé à action directe à poste fixe
Caracteristicques					Unité
Puisance thermique		1000W	1500W	2000W
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	elSB	0,001	0,001	0,001	kW
Caracteristicques					Unité
contrôle électronique de la température de la pièce etprogrammateur hebdomadaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui
contrôle de la température de la pièce, avec détecteur de présence					Oui
option contrôle à distance					Oui

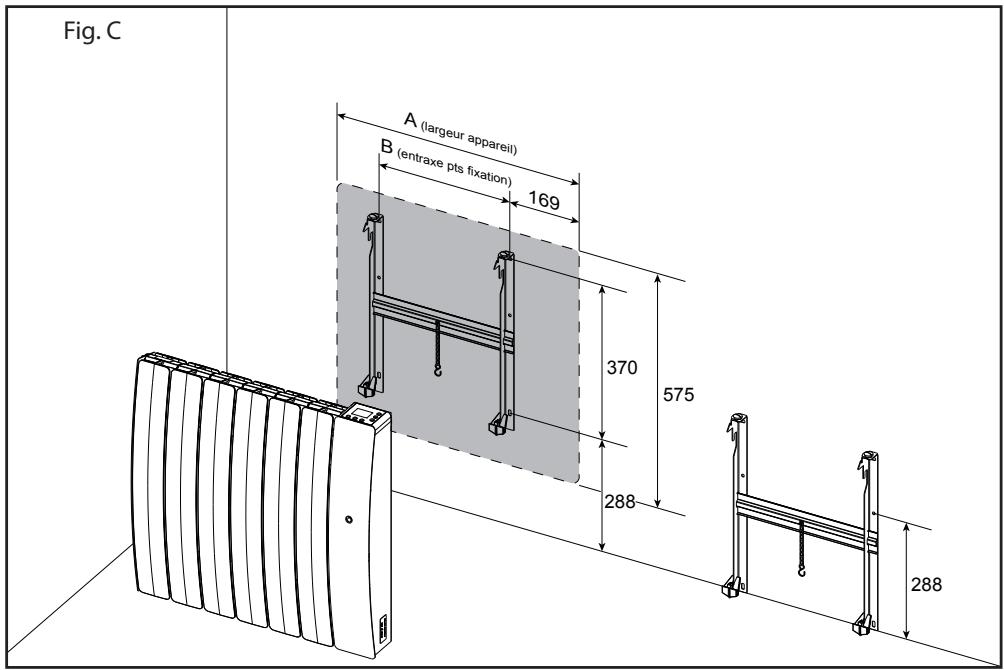

INSTALLATION ET FIXATION

1 Positionner le dosseret en agissant contre le mur, en s'assurant de l'orienter dans le bon sens, pattes inférieures posées au sol, et tracer les trous.
2 Placer les trous du bas du dosseret au niveau des traces precedemment repérées sur le mur. Pointez les trous des pattes supérieures.
3 Percez les 4 trough aux diamètres appropriés aux chevilles et vis.
4 Fixer le dosseret au mur à l'aide de 4 vis (diam. 6mm).
5 Accrocher l'appareil sur les pattes inférieures.
6 Accrocher la chaînette à l'appareil.
7 Lever le haut de l'appareil vers les pattes supérieures du dosseret.
8 Accrocher l'appareil sur le dosseret et reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre.

Référence	N166113	N166115	N166117
Puissance	1000W	1500W	2000W
A	594	834	1074
B	321	561	802
Poids* (kg)	16.2	21.6	27.1

*: +/ -10%

• Télecharger l'App. Intuis connect with Netatmo et suivre les instructions pas à pas.
• N'insérer le module dans l'appareil que lorsque l'application vous le demande.

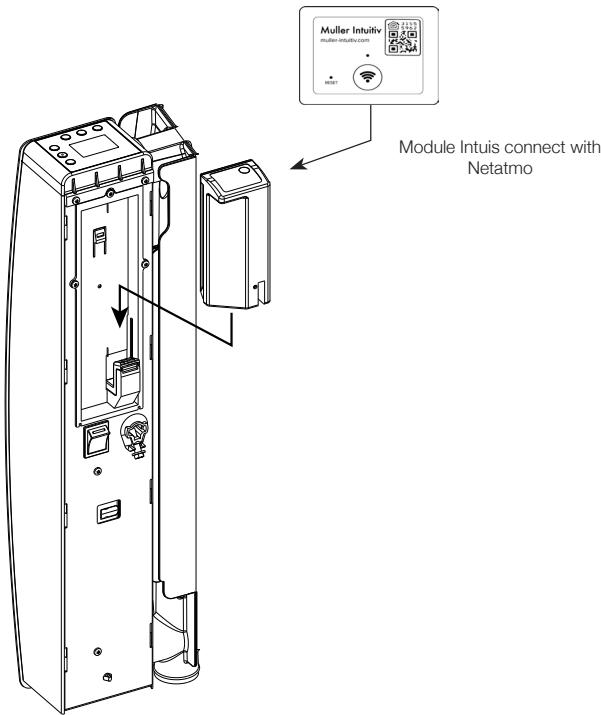

Pour installer le Module :

• Dévissez la vis du cache pour le retarder.
• Faites glisser du haut vers le bas le Module jusqu'à la butée.

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intérimédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

DEMARRAGE RAPIDE

- Mise en MARCHE / ARRET chauffage de l'appareil :

Pour la mise en route de l'appareil,mettre l'interrupteur Marche/Arrêt situé derrière l'appareil sur la position I (repère rouge apparent).

Pour l'arrêt complet de l'appareil,mettre l'interrupteur sur la position 0.

Appuyer sur pourmettre l'appareil en marche ou pour l'arrêtchauffage devoitrappeil.

- Réglage de la température souhaitée :

Pour ajuster la température souhaitée, appuyer sur + ou - .

- Sélection du mode de fonctionnement manuel :

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique

FONCTION	APPUYEZ SUR	AFFICHAGE	RESULTAT OBTENU
CONFORT	MANUEL	190°	Mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
ÉCONOMIQUE	MANUEL	ECO	Ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h
HORS-GEL	MANUEL	HG	Ce mode de fonctionnement est conseillé pour des absences supérieures à 24h

- La fonction «Fenêtre Ouverte» :

Appuyer sur pour activer ou désactiver la fonction «Fenêtre Ouverte».

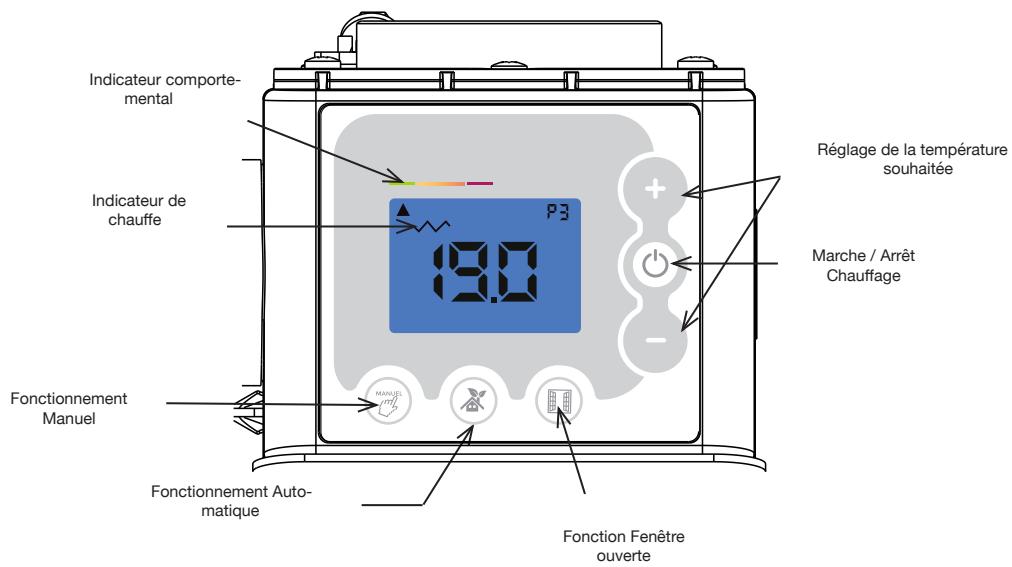

2 COMMENT UTILISER VOTRE APPAREIL

Veillez à enlever la pellicule de protection du boîtier de commande.

2.1 - Mise en Marche/Arrêtchauffage de l'appareil :

Appuyer sur ©, l'écran et levoyant vert s'allument.

Pour l'arrêt chauffage, appuyer sur ©, l'écran affiche ● ● ● et levoyant orange s'allume.

• L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.

2.2 - Réglage de la température de comport :

Appuyer sur ou pour augmenter ou diminuer la température de consigne souhaïée.

Si elle correspond à votre température de comport favorite, vous pouvez la mémoriser en appuyant pendant 3s sur la touche

Pour ajuster la température à votre niveau de comport idéal, il faut la laisser se stabiliser pendant quelques heures, porte fermée.

Example :

• Pendant le réglage, un indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation.
• Ce réglage est disponible en mode CONFORT (manuel ou automatique).

2.3 Mode Economique « ECO » :

• Appuyer successivement sur _MANUEL jusqu'à ce que le mode Economique «ECO» s'affiche.

• Pour visualiser la consigne ECO, appuyer brievement sur + ou -.

• Pour modifier la température de consigne ECO :

• Appuyer sur 3s jusqu'à ce que la température de consigne ECO clignote.

• Appuyer sur + ou - pour modifier.
• Pour enregistrer, appuyez 3s sur

En cas d'absence de courte durée (moins de 24h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5.°C environ par rapport à la température CONFORT.

La consigne ECO ne peut pas etre reglee a une tempereature superieure a 19^

2.4 - Mode Hors-Gel «HG» :

Appuyer successivement sur l'THANUEL jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintainir la pierce à une température de hors gel.

2.5 - Touche:

pour un fonctionnement tout automatique

Un appui sur cette touche permet un fonctionnement automatique en suivant votre planning de chauffe (programmation des plages Confort et Eco) et vos préférences de réglage (Température de consigne favorite, détecteur d'absence, fonction fenêtre,...).

Vos préférences de réglage automatique sont mémorisées en appuyant 3 se-
condes sur la touche

Par défaut, le réglage mémorisé est : Température de consigne favorite 19^ , Fonction fenêtre ouverte activée et détecteur d'absence activé

2.6 - Le mode "MANUEL":

pour un fonctionnement manuel

Un appui sur cette touche permet de prendre la main sur le fonctionnement automatique © .

Toutes les fonctions automatiques sont désactivées (Détecteur d'absence, programmation) et l'appareil se positionne :

• Soit en mode Confort et vous pouvez ajuster la consigne de température comme vous le souhaitez.
• Soit en mode Eco (ce mode de fonctionnement est conseillé lors de vos absences inférieures à 24h).
• Soit en mode Hors-gel (Ce mode de fonctionnement est conseilé pour des absences supérieures à 24h).

2.7 - Autres paramétrages :

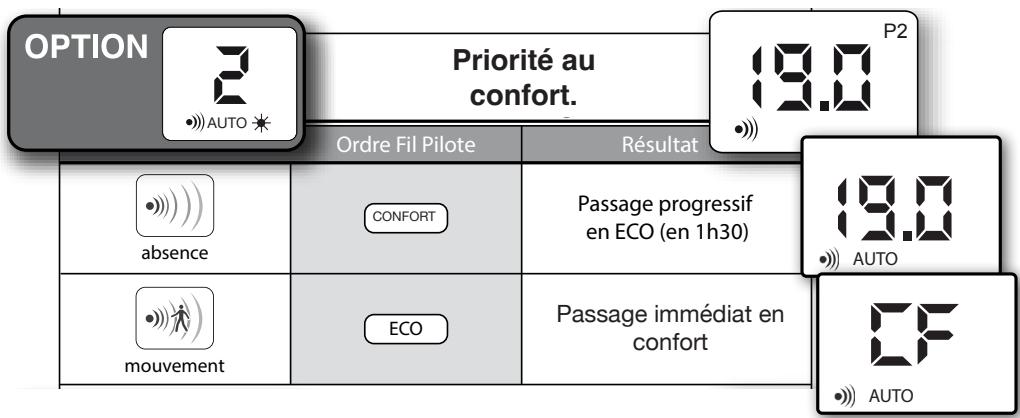

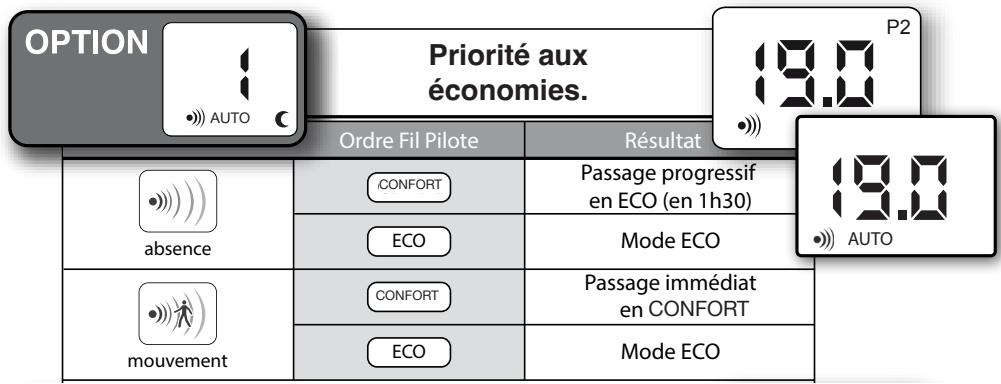

2.7.1- Détction d'absence:

Cette fonction est activée automatiquement en mode ©. Elle peut être désactivée (voir tableau ci-dessous)

En cas d'absence prolongée, l'appareil diminue progressivement sa consigne de température. Lorsqu'il déteche une présence, il réagit et revient dans le mode de fonctionnement définir par l'utilisateur.

Choix du mode de fonctionnement de la détéction d'absence

Appuyer sur ↓ pour éteindre votre apparéil Appuyer simultanément sur ↓ et sur ↓ jusqu'à ce que s'affiche l'option de détention 1, 2 ou OFF. - Appuyer sur ↓ ou - pour désirir l'option de détention. - Enregistrer pendant 3 seconds sur ↓. L'écran affiche MEMO		Option 1: (mode par défaut): Priorité aux économies.
		Option 2: Priorité au comport.
		Option OFF: La fonction détention d'absence est désactivée.

Passage progressif en ECO : En cas d'absence prolongée, la consigne de température de l'appareil diminue progressivement par paliers de 30min en CF-1 puis CF-2, jusqu'à l'affichage d'ECO.

2.7.2 - Détection de Fenêtre ouverte :

• Pour activer la fonction, appuyer sur la touche jusqu'à l' apparition de l'icone sur l'écran.
• Le symbole clignote lorsque le chauffage s'est arrêté suite à une détction, un signal sonore est émis par l'appareil.
• Un appui sur la touche remettra automatiquement le chauffage en fonctionnement.
• Pour désactiver la fonction, appuyer sur la touche jusqu'à la disparition de l'icone sur l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détction d'une chute brute de la température dans la pierce (Ex : une fenêtre ou une porte ouverte).

2.7.3 - Verrouillage parental simple :

Appuyer simultanément sur les touches + et - pendant 3 s pour verrouiller ou déverrouiller le clavier.

Pour supprimer le verrouillage, appuyer simultanément sur + et - pendant 3s.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche Marche / Arrêtchauffage demeure active, même quand le verrouillage parental est activé.

2.7.4 - Verrouillage parental avec code : O- m

You've aca possiblité de verrouiller le clavier par un code personnel à 4 chiffres

- Pour verrouiller

Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier

- Pour déverrouiller

- Si code incorrect

2.7.5 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19^ .

Le curses appearait lors d'un changement de consigne

Pour un fonctionnement économique il est conseilé de ne pas dépasser une température de 19^ en moyenne sur l'ensemble du logement.

2.7.6 - Paramétrage des fonctions annexes :

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Pour acceder au IN, appuyer sur 出 ,I'ecran affiche

Un appui de 3s sur et sur l'écran affiche N. Un appui de 3s sur donne accès au réglage des différents paramètres (voir ci-dessous).

Activation (1) ou déactivation (0) de la fonction encadrement.

Encadrement de consigne : Lorsque cette fonction est activée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou diminuer cette température de +/−2°C.

Activation (1) ou désactivation (0) de l'auto planning

2.7.7 - Fonction Auto Planning :

La fonction Auto Planning permet au radiateur d'enregistrer le rythme de vie des occupants de la pierce et de prendre en compte ses paramètres de chauffe pour créé automatiquement un planning. Il anticippe la chauffe pour avoir la bonne température des l'occupation de la pierce.

En cas d'imprévus, d'absence ou de retard anticipé, le radiateur s'adapte immédiatement au nouveau rythme.

Suite à l'activation de l'autoplanning, l'écran affiche « PRA » en haut à droite.

L'activation de la fonction Auto Planning entraine automatiquement l'activation de la détction d'absence en option 2 (priorité au comport). Si vous désacteze la fonction Auto Planning, la détction d'absence reste régée sur cette option 2; si vous souhaitez activer la détction d'absence selon l'options 1 (priorité aux économies), veillez vous reporter au chapitre 2.7.1.

Voir chapitre 2.7.6 pour activer ou désactiver la fonction auto planning. En cas d'utilisation de l'application Intuis connect with Netatmo la fonction auto planning est remplacée par le planning de chauffe du mode connecté.

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAuffage	AUTO	Arrêt instantané du chauffage
ÉCO	ECO AUTO C	Abaississement de la température de 3,5°C par rapport à la position Confort ou selon votre choix.
CONFORT-1	AUTO F	Abaississement de la température de 1°C par rapport à la position Confort.
CONFORT-2	AUTO F	Abaississement de la température de 2°C par rapport à la position Confort.
Hors Gel	AUTO G	Maintient la température de la pierce à environ 7°C.

Particularités

Dans le mode manuel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
Confort (ex.19,0°C)	HG “AUTO”	BEL “AUTO”
ECO
HG

2.8 - La programmation interne :

2.8.1 - Affichage de l'heure :

Appuyer brievement sur les touches pour afficher l'heure en cours.

et

2.8.2 - Réglage de l'horloge :

• Dans tous les cas, pour pouvoir utiliser la programmation, vous devez régler l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous dévrez aussi remettre à l'heure libre votre apparéil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches et pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour désir "ON" qui s'affiche à l'écran, valider par MAMUEL. (Le besoin de "OFF" vous fait sortir du réglage).

Appuyer avec les touches + ou - pour désir la fonction mise à l'heure : “Hr” dans le menu déroulant et valider avec la touche MANUEL.

Modifier l'heure avec les touches + et - puis valider avec la touche

Modifier les minutes avec les touches + et - puis valider avec la touche

B - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi, JO: MA= mardi, JO:ME= mercredi, etc...) avec les touches + et -.

Valider par la touche

Pour sorting, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu dérouulant. Validator par pour sorting.

2.8.3 -Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous voulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et

• L'écran affiche soit ON, soit OFF. Avec les touches + ou -,mettre sur la position ON. Enregistrer par la toucheMANUEL.
  -Lécran affiche «Pr»

• Attribuer l'un des programmes (prédéfini ou personnalisé) à chaque jour de la semaine avec les touches + et - du menu déroulant.

• Valider par la touche LmMANUEL, l'écran affiche «Pr».

• Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
• Valider par 12 pour sortir.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)

ET A PERSONnaliser (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la température de consigne Confort de 5h à 23h.
Programmes à personnaliser voir § 2.8.4	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser jusqu'à 3 plages heures de la température de consigne Confort, suivant vos besoin.

2.8.4 - Personnelisation des programmes P4/P5/P6

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches et
• L'écran affiche soit ON, ou OFF. Avec les touches
• ou -, mesure sur la position ON. Enregistrer par la touche MANUEL.
• L'écran affiche «Pr»
• Appuyer sur la touche + ou - pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).

-Valider par

Vouss pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

i

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1				Résultat
Plage 1 BE CE	MANUEL MADJUEL DE +	MANUEL SH +	MANUEL A +	MANUEL SH +	La plage horsaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plaque horsaire n° 2

Ex. de 18h à 22h	Choix : plage 3				Résultat
Plage 3 BE CE	MANUEL 3 B H K	MANUEL 3 B H K	MANUEL 3 B H K	MANUEL 3 B H K	La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr. Programmer P5 ou P6 ou désirir Exit pour sortir. Valider par ValuMENUR.
	Modifier l'heure de début avec + -		Modifier l'heure de fin avec + -

• Procedez de la même manière pour les programmes P5 et P6,
• Valider par L'MANUEL et désir «Exit» pour sortir, puis valider par L'MANUEL.

• Si vous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.8.2).

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mesure the radiateur en mode CONFORT manuel,
• vérifier que votre consigne est régée entre 17 et 23^
• attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MANUEL, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.
• Afficher la température indiquée par votre thermomètre avec les touches (+) et (-

• Validator par la touche MANUEL

• L'affichage indique «NON»: l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous n'exercez aucune action sur les touches () et (一) pendant 15 secondes, l'afficheur revient à sa position initiale.

NATURE	VERIFICATION	ACTION
En cas de coupure de courant, apparéil connecté à la box	- S'assurer de la remise sous tension de l'appareil et de la box.	- Attendre environ 2' avant de pouvoir utiliser l' apparéil (l'écran affiche alternatively "INIT" et "0%" , et le rétroéclairage clignote).
L' apparéil neCHAUFFE PAS	- S'assurer que l'écran digital est actif.	- Appuyer sur Ⓞ- Appuyer successivement sur MANUEL jusqu'à ce que la position Confort s'affiche.
	- Si l'écran digital n'est toujours pas allumé.	- S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur Ⓞ.
	- S'assurer d'être en mode comfort	- Appuyer successivement sur Ⓞ jusqu'à ce que la position Confort s'affiche.
	- Vérifier si le symbole Ⓞ et le voyant vert clignotent.	- Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur Ⓞ.
	- L'écran digital est actif, le tímoin de chauffe est étant.	- Vérifier la valeur de la consigne. - La tempête ambiente ne nécessite pas de chauffer. - L' apparéil est en ECO ou en délestage: s'assurer que le système de délestage n'a pas coupé l'alimentation de l' apparéil.
L' apparéilCHAUFFE tout le temps	- Vérifier que le réglage de la tempête n'a pas été modifié. - Vérifier que l' apparéil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air.	- Régler de nouveau la tempête. - Fermer la porte ou supprimer le courant d'air.
L' apparéil ne suit pas les ordres de programmation	- Vérifier qu'il est en mode programmation (AUTO). - Vérifier la programmation (AUTO).	- Mettre en mode programmation - RÉalisser la programmation
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

4 CONSEILS -ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.
■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUÉRAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

Recommendations et conseils

• Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.
• Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lavelinge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.
• Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz .

Références	Puisance (W)	Intensité (A)	Largeur (mm)	Hauteur (mm)	Epaisseur (mm)	Poids * (Kg)
N166113	1000	4,3	594	575		18
N166115	1500	6,5	834	575		24
N166117	2000	8,7	1074	575		30

Appareil + dosseret compris

^ = + / - 10%

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classé II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

FR Cet appareil et ses accessoires se recyclent

REPRISE À LA LIVRAISON

A DEPOSER EN MAGASIN

A DEPOSER DÉCHÉTERIE

Points de collecte sur www.quelfaideresmedechets.fr Privilegiae la réparation ou le don de cette appellé

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

• La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificates de conformités, adress (rep. C-D-E-F).
• N^ du constructeur (rep X).

Notes :

Noiroto
