NEO - Radiateur électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage électrique à convection
Caractéristiques techniques principales	Chauffage silencieux, thermostat électronique, programmation hebdomadaire
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 80 cm, Hauteur : 45 cm, Profondeur : 10 cm
Poids	8 kg
Compatibilités	Compatible avec les systèmes de domotique
Tension	230 V
Puissance	2000 W
Fonctions principales	Chauffage rapide, mode éco, contrôle à distance via application mobile
Entretien et nettoyage	Nettoyage avec un chiffon humide, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande, facilité de réparation
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de basculement
Informations générales	Garantie de 2 ans, certification CE

FOIRE AUX QUESTIONS - NEO NOIROT

Comment régler la température sur le NOIROT NEO ?

Pour régler la température, utilisez le thermostat intégré en tournant le bouton de réglage jusqu'à atteindre la température souhaitée.

Que faire si le NOIROT NEO ne démarre pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, consultez le fusible ou le disjoncteur.

Comment nettoyer le NOIROT NEO ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits chimiques agressifs.

Le NOIROT NEO est-il économe en énergie ?

Oui, le NOIROT NEO est conçu pour être économe en énergie, avec des fonctionnalités qui optimisent la consommation électrique tout en maintenant le confort.

Comment changer le mode de fonctionnement du NOIROT NEO ?

Pour changer le mode de fonctionnement, utilisez le bouton de mode sur le panneau de contrôle pour sélectionner le mode souhaité (chauffage, éco, etc.).

Que faire si le thermostat du NOIROT NEO est déréglé ?

Si vous constatez que le thermostat est déréglé, essayez de le recalibrer en suivant les instructions dans le manuel utilisateur ou contactez le service client.

Le NOIROT NEO émet-il des bruits anormaux ?

Des bruits peuvent survenir lors du fonctionnement normal, mais si vous entendez des bruits forts ou inhabituels, éteignez l'appareil et contactez le service client.

Quelle est la durée de garantie du NOIROT NEO ?

Le NOIROT NEO est généralement couvert par une garantie de deux ans. Pour plus d'informations, veuillez consulter le manuel d'utilisateur ou la preuve d'achat.

Comment programmer le NOIROT NEO pour un chauffage automatique ?

Pour programmer le chauffage automatique, utilisez le panneau de contrôle pour définir les horaires et les températures souhaités selon vos préférences.

Où puis-je trouver des pièces de rechange pour le NOIROT NEO ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé ou directement sur le site web du fabricant.

MODE D'EMPLOI NEO NOIROT

Radiateur à chaleur douce

421AA6038 A00

• Sommaire & Avant-propos
• Sécurité

• Installation et fixation

• • Raccordement électrique

• Demarrage rapide

• • Comment utiliser votre apparéil
• • Aide aux diagnostic
• • Conseils - Entretien
• • Caracteristiques
• • Identification de votre apparéil

AVANT-PROPOS :

• Vous venez d'acquérir ce radiateur à chaleur douce Rad Neo de Noirot et nous vous remercions de ce choix, tímoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre appareil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certainesparties de ce produitpeuvent doivent trèschaudes et provoquer

Caution, hot surface Attention, surface très chaude.

des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce

dernier ait ete placé ou installe dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil et ni réaliser l'entretien de l'util

sateur.

• Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci contre rappelle ce risque.

• Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil.

• Veillez à ne rien introduire dans l'appareil.

• Le raccordement électrique de cet apparéil doit impérativèment être effectué hors tension par une personne qualifiée.

• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifie.

• L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'in-tallation.

• L'appareil ne doit pas etre installé sous une prise de courant.

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

Installation des apparèils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

• L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig.B).

• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-venture ou une personne de qualification similaire afin d'éviter un danger.

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

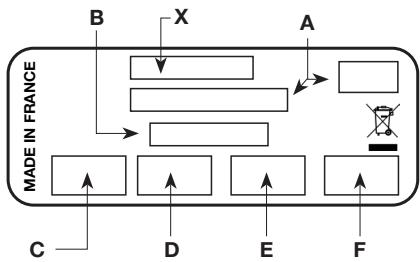

Identification de l'appareil
Type d'appareil :	Appareil de chiffage électrique décentralisé à action directe à poste fixe
Caracteristicques		1000W	1500W	2000W	Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	1,00	1,50	2,00	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	emax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	eSB	0,001	0,001	0,001	kW
Caracteristicques					Unité
Type de contrôle de la température de la pièce (sélectionner un seul type)
contrôle électronique de la température de la pièce etprogrammateur hebdomàtaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui

INSTALLATION ET FIXATION

Pour effectuer cette opération, ōter le dosseret de l'appareil à l'aide d'un tournevis en agissant sur les deux pattes de fixation. Fixer le dosseret à l'aide de 4 vis (Ø 5,5 mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur.

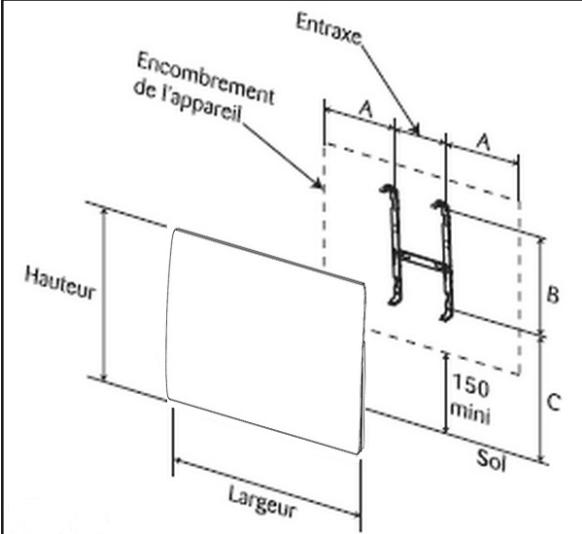

MODELE HORIZONTAL Fig. C

Puisance	1000W	1500W	2000W
Entraxe	178	320	405
A	226	235	272,5
B	258	258	258
C	202	202	202

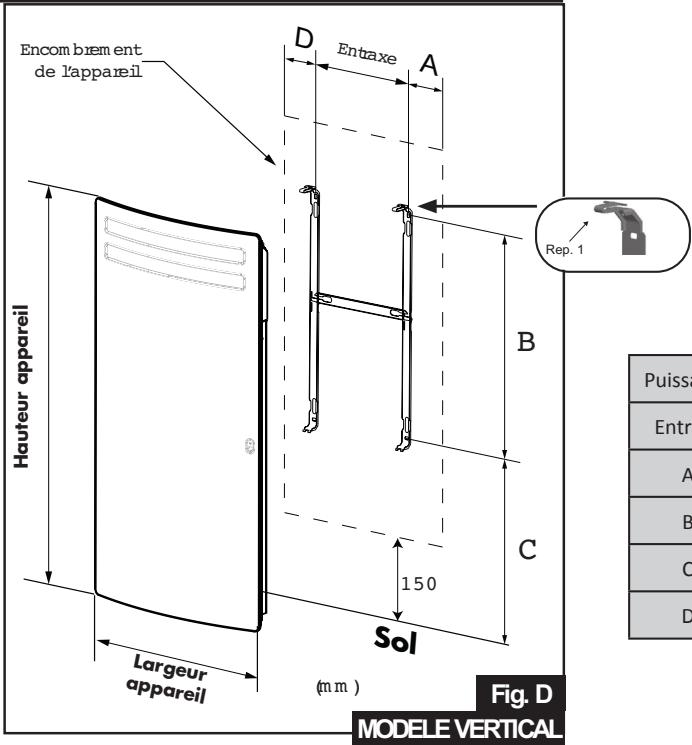

Puisance	1000W	1500W
Entraxe	248	248
A	95,7	95,7
B	468	468
C	235	285
D	96	96

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  -L'appareil doit'être raccordé sur un réseau électrique 230V 50Hz, par l'intérmédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

DEMARRAGE RAPIDE

- Mise en marche / Arrêtchauffage de l'appareil

Appuyer sur pourmettre l'appareil en marche ou pour l'arrêtchauffage devoitrappeil.

- Réglage de la température souhaitation

Pour ajuster la température souhaitée, appuyer sur ou .

- Sélection du mode de fonctionnement

Appuyer sur Mode pourCHOISIR LE MODE DEfonctionnement

VOUS SOUHAITEZ	APPUYER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la température Confort.	Mode	CONFORT	190
Maintenir la pièce à la température Economique.	Mode	ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.	Mode	HORS-GEL	X5
Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	Mode	PROGRAMMATION « AUTO »	190
Appliquer un programme prédéfini ou personnalisé	3s*	PROGRAMMATION « PREDEFINIE »	P2 190

• A appui 3s sur la touche [Modre] peut d'alterer entre la programmation « AUTO » et la programmation « PREDEFINIE »

-La fonction «Fenêtre Ouverte»

Appuyer sur pour activer ou désactiver la fonction «Fenêtre Ouverte».

Appuyer brièvement sur ( E_syst ) pour réinitialiser le mode de fonctionnement standard (Usine).

2

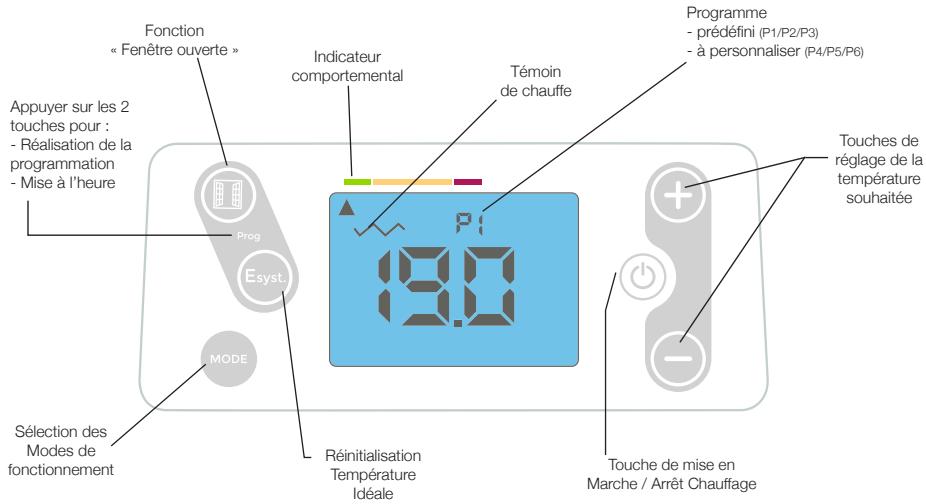

COMMENT UTILISER VOTRE APPAREIL

Veillez à enlever la pellicule de protection du boitier de commande.

2.1 - Mise en marche / Arrêtchauffage de l'appareil :

Pour la mise en marche, appuyer sur , l'écran affiche la température de Confort: 19.0^ .

Pour l'arrêt chauffage, appuyer sur , l'écran affiche ----.

• L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

2.2 - Mode Confort / Réglage de la température de consigne :

Appuyer sur + ou - pour augmenter ou diminuer la température de consigne souhaitée.

Pour que la température se stabilise à la valeur souhaitée, fermer les portes de la pierce.

(2)

+
-

2.3 - Le/selecteur de MODE :

Effectuer des appuis successifs sur [Mode]

Le sélecteur de mode vous permet de Sélectionner 5 fonctions.

VOUS SOUHAITEZ	APPUER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la pièce à la température Confort.	Mode	CONFORT	19.0
Maintenir la pièce à la température Economique.	Mode	ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.	Mode	HORS-GEL	HG
Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe 2.7 (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	Mode Mode 3s*	PROGRAMMATION « AUTO »	19.0 AUTO
Appliquer un programme prédéfini ou personnelisé		PROGRAMMATION « PREDEFINIE »	P2 exemple P2

• L'appui 3 secondes sur la touche (Mode) permet d'alterner entre la programmation «AUTO» et la programmation «PREDEFINIE」

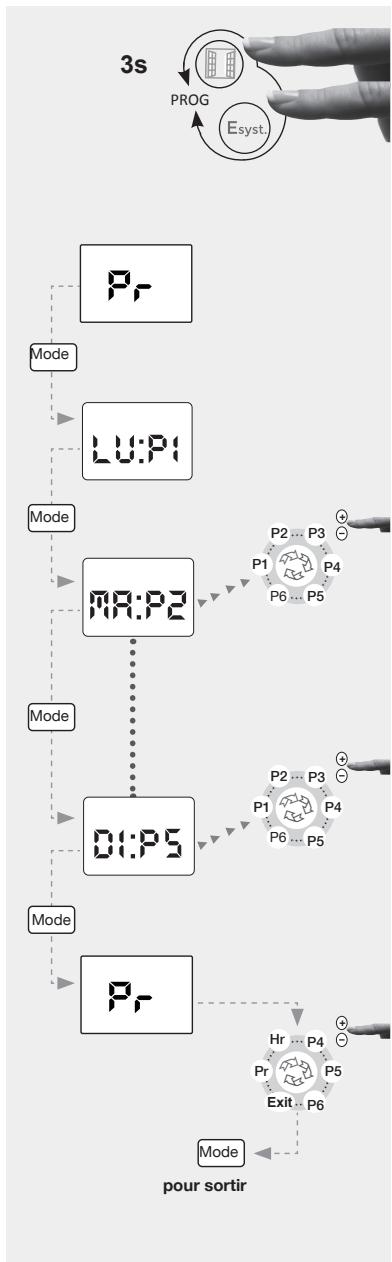

2.4 - Mode Programmation : « AUTO »

Ce mode permet le fonctionnement automatique (par fil pilote ou cassette) de votre apparéil de chauffage par l'intermédiaire d'une centrale de programmation, d'un gestionnaire d'énergie ou d'une cassette.

Appuyer successivement sur Mode jusqu'à ce que le symbole «AUTO» s'affiche.

Note:Lappui 3 secondes sur la touche Mode permet d'alterner entre la programmation «AUTO» et la
programmation «PREDEFINIE»

ORDRES ENVOYES PAR LE FIL PILOTÉ	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAuffage	AUTO	Arrêt instantané du chauffage
ECO	AUTO	Abaisissement de la tempéra-ture de 3,5°C par rapport à la position Confort ou selon votrechoix.
Conf-1	AUTO	Abaisissement de la températe de 1°C par rapport à la position Confort.
Conf-2	AUTO	Abaisissement de la températe de 2°C par rapport à la position Confort.
Hors Gel	AUTO	Maintient la températe de la pièce à environ 7°C.

Particularités

Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres HorsGel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
19,0°C	HG AUTO*	BEL *AUTO*
ECO
HG

2.5 - Verrouillage parental : O

Appuyer simultanément sur les touches et pendant 3s pour verrouiller le clavier. Pour supprimer le verrouillage, appuyer sur et pendant 3s jusqu'à la disparition du symbole

Permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempéstive. La touche de mise en Marche / Arrêtchauffage demeure active même si le verrouillage parental est activé.

2.6 - Affichage de l'heure :

Appuyer brievement sur les touches afficher l'heure en cours.

et (Eysyst) pour

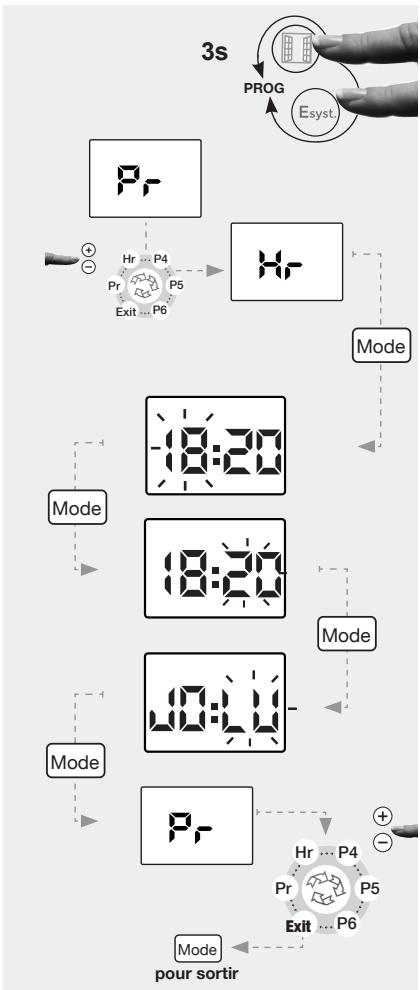

2.7 - Réglage de l'horloge et du jour :

• Dans tous les cas, pour pouvoir utiliser les programmes prédéfinis, vous doivent regardier l'heure et le jour de votre apparéil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous doivent aussi remettre à l'heure libre vous appareil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches (Eysyst) pour entrer dans le menu de programmation.

s'affiche a l'écran,

Appuyer avec les touches + ou - pour désir la fonction mise à l'heure : «Hr» dans le menu déroulant et.Valider avec les touche Mode.

Modifier l'heure avec les touches + et - et valider avec la touche Mode.

Modifier les minutes avec les touches + et - et modifier avec la touche Mode.

B - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi, JO: MA= mardi, JO:ME= mercredi, etc...) avec les touches + et -.

Valider par la touche Mode.

Pour sorting, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.

Validator par Mode pour sortir.

2.8 - Les fonctions économiques :

2.8.1- Mode Economique « ECO » :

Appuyer successivement sur [Mode] jusqu'à ce que le mode Economique «ECO» s'affiche.

Mode

Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.

Pour modifier la température de consigne ECO :

Appuyer sur Mode 3s jusqu'à ce que la température de consigne ECO clignote.

Appuyer sur + ou - pour modifier.

Pour valider, appuyez sur [Mode].

En cas d'absence de courte durée (+ de 2h), il est conseilé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la piece de 3,5.°C environ par rapport à la température de consigne.

2.8.2- Déroration en Mode Hors-Gel «HG»:

Appuyer successivement sur Mode jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de développer la température de la pierce à environ 7^ .

Mode

2.8.3 - Détector de fenêtre ouverte :

Pour activer la fonction, appuyer sur la touche

Le symbole clignote lorsque le chauffage s'est arrêté suite à une détention.

Un appui sur la touche remettra automatiquement le chauffage en fonctionnement.

Pour désactiver la fonction, appuyer sur la touche 電 . Le symbole disparaît de l'écran.

Cette fonction arrête automatiquement le chauffage en cas de détention d'une chute brute de température dans la pierce (Ex : une fenêtre ou une porte ouverte).

2.8.4 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la temperature régée est inférieure ou égale à la température conseillée de 19^ .

Le curseur apparait lors d'un changement de consigne

Cet indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation

2.8.5 - Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaïée est stabilisée, il s'allume et s'éteint selon les besoin de chauffe.

2.8.6 - Température ideale :

Un appui sur la touche (Eysyst).

Les températures de confort et ECO reviennent aux températures préconisées de 19^ pour le Confort et 15,5^ pour l'ECO.

Un appui de 10s sur la touche Eysyst.

L'appareil se positionne en mode auto, les fonctions à économie d'énergie sont activées et les températures de Confort et ECO reviennent aux températures préconisées de 19^ pour le comfort et 15,5^ pour l'ECO.

Cette fonction regle automatiquement l'appareil pour garantir le comport avec un maximum d'économies.

2.8.7 -Mode de Fonctionnement :

«La programmation prédéfinie P1/P2/P3 ou à personneliser P4/P5/P6»

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco.

You voulez affecter un programme à chaque jour de la semaine, pour cela :
- Appuyer simultanément pendant 3 secondes sur les touches et E_syst
- L'écran affiche «Pr», appuyer sur Mode
- Attribuer l'un des programmes (prédéfini ou personnelisé) à chaque jour de la semaine avec les touches et du menu déroulant.
- Valider par la touche Mode, l'écran affiche «Pr».
- Pour sorting, appuyer sur ou jusqu'à l'affichage «Exit» du menu déroulant.
- Validator par Mode pour sortir.

SIGNIFICATION DES PROGRAMMES PREDEFINIS (P1/P2/P3) ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23hOh 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la température de consigne Confort de 5h à 23h.
Programmes à personnaliser voir pages suivantes	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser les plages heures de la température de consigne Confort, suivant vos besoin.

Si aucune action sur les touches et pendant 15 secondes, l'afficheur revient à sa position initiale soit 19.0^ .

MODE DE FONCTIONNEMENT « PROGRAMMATION A LA CARTE » P4/P5/P6 :

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne Confort, soit en consigne Eco. Pour cela :
Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3

seconds sur les touches

et

Pr s'affiche à l'écran,

• Appuyer sur la touche ou pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).

• Validator par Mode.

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

COMMENT ÉTABLIR LE PROGRAMME A LA CARTE ? EXEMPLPE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1					Résultat
Plage 1	Mode BE *	Mode SH *	Mode A *	Mode RH *	Mode La plage horsaire n°1 de 6h à 9h est validée, vous passes automatiquement à la plaque horsaire n°2
	Modifier l'heure de début avec + -			Modifier l'heure de fin avec + -

Ex. de 11h à 14h	Choix : plage 2					Résultat
Plage 2	Mode	Mode	Mode	Mode	La plage horsaire n°2 de 11h à 14h est validée, vous passerez automatiquement la plage horsaire n°3
	BE	BE	BE	BE
	*	*	*	*
	*	*	*	*
	*	*	*	*
	*	*	*	*
	*	*	*	*
	*	*	*	*
	*	*	*	*
	*	*	*	*
	*	+	-	-
	*	-	-	-

Ex. de 18h à 22h	Choix : plage 3					Résultat
Plage 3	Mode	Mode	Mode	Mode	La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr.	Programmer P5 ou P6 ou désir Exit pour sortir. Valider par Mode.
	BE	BE	R	R	22H
	*	*	*	*	*

• Procedez de la même manière pour les programmes P5 et P6, soit en conservant le programme que vous avez défini précédemment, soit en le modifier.
• Valider par Mode et désir «Exit» pour sortir, puis valider par Mode.

2.9 - Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opérateo :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mesure le radiateur en mode CONFORT manuel,
• vérifier que votre consigne est réglee entre 17 et 23^
• attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées. Le thermostat étant sur mode CONFORT, appuyer 3s sur Mode, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.

• Afficher la température indiquée par votre thermomètre avec les

touches + et -
- Valider par la touche Mode
- L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous n'exercez aucune action sur les touches ① et ⑦ pendant 15 secondes, l'afficheur revient à sa position initiale.

Utilisation du mode 6 ordres par fil pilote.

Si vous installation est gérée par un gestionnaire du type Tempo d'EDF, les abissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors -Gel, et Arrêtchauffage (voir tableau du chapitre - raccordement électrique).

• Notre apparéil étant équipé d'un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.

• Usage exceptionnel : Dérogation d'un apparéil de sa programmation

Quelque soit l'ordre transmis par la Centrale de programmation ou le gestionnaire d'énergie, vous pouvez :

• Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, maintainir la température CONFORT en permanence à 19.0. Pour cela, veuillez vous reporter au chapitre « Forçage en mode Confort», sous réserve des ordres prioritaires par délestage Hors-gel ou Arrêtchauffage.

• Si la pierce est inoccupée (chambre d'amis par exemple), notamment la température à une valeur très basse en permanence (Fonction HGEL). Pour cela, veillez vous reporter au chapitre « Dérogation en mode Hors gel », sous réserve de l'ordre prioritaire par délestage Arrêtchauffage.

• Dans les 2 cas ci - dessus, des suppression de l'usage exceptionnel, replacer le mode de fonctions sur 19.0.

• NOTEA : Si votre installation est équipée d'un délesteur de puissance, le délestage est prioritaire; il est possible que l'apparil ne chauffe pas, le mode de fonctions étant sur 19.0.

AUTO

Dès disparition du signal de délestage, l'appareil se remettra en chauffe.

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	■ S'assurer que l'écran digital est actif.	■ Appuyer sur ☑■ Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche.
	■ Si l'écran digital n'est toujours pas allumé.	■ S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur ☐.
	■ S'assurer d'être en mode comfort	■ Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche.
	■ Vérifier si le symbole clignote.	■ Fermer la porte et/ou la fenêtre, réinitialiser la fonction en appuyant sur ☑.
	■ L'écran digital est actif, le témoin de chauffe est étant.	■ Vérifier la valeur de la consigne.■ La tempête ambiente ne nécessite pas de chauffer.■ L'appareil est en ECO ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilchauffe toutle temps	■ Vérifier que le réglage de la tempête n'a pas été modifié.■ Vérifier que l'appareil n'est pas liéquè pres d'une porte ouverte ou/et dans un courant d'air.	■ Régler de nouveau la tempête.■ Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas lesordres deprogrammation	■ Vérifier qu'il est en modeprogrammation■ Vérifier la programmation	■ Mettre en mode programmation■ Réaliser la programmation

4 CONSEILS -ENTRETIEN

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air.

■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussierage, un chiffon suffit. L'entretien doit être effectué hors tension et après que l'appareil a refroidi.

Recommendations et conseils

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si vous installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V 50Hz

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ. NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DETÉRIORER LE REVÊTEMENT DE L'APPAREIL.

5 CHARACTERISTIQUES

	REFERENCES	PUISSANCE (W)	INTENSITE (A)	HAUT. (mm)	LARG. (mm)	EPAISS. Appareil (mm)	POIDS Appareil seul (kg) *
Horizontal	N162113	1000	4,3	440	630	110	5,5
	N162115	1500	6,5	440	790	110	7,5
	N162117	2000	8,7	440	950	110	9,2
Vertical	N162213	1000	4,3	847	440	124	7,1
	N162215	1500	6,5	1057	440	124	9,6

^* = (+ / - 10%)

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les dir- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité electromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classé II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

FR

Cet apparelie et ses accessoires se recyclent

REPRISE

A LA LIVRAISON

A DEPOSER

EN MAGASIN

A DEPOSER

EN DÉCHÉTERIE

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la réparation ou le don de votre apparéil!

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre(APpeareil,ellepermetde l'identifier.

El est composée de :

La reférence compte de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
Sa puissance en Watt (rep. B).
- Les certificates de conformités (rep. C-D-E-F).
N° du constructeur (rep X).

NOTES :

NOTES :

Noiroto
