YANG - Ventilateur SULION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec luminaire LED
Marque	SULION
Modèle	YANG
Alimentation	220-240 V ~ AC, 50/60 Hz
Puissance maximale du ventilateur	22 W
Vitesses	6
Vitesse maximale	240 tr/min
Débit d'air maximal	200 m³/min (12 000 m³/h)
Niveau sonore	38 dB
Valeur de service (SV)	9,09 (m³/min)/W
Éclairage principal LED	32 W, 3200 lm, 3000/4000/6000 K
Éclairage secondaire LED	12 W, 1000 lm, 3000 K
Indice de protection	IP20
Poids	9,5 kg
Inclinaison maximale du plafond	15°
Hauteur minimale de pales	2,3 m du sol
Distance minimale aux murs	30 cm
Température de fonctionnement	-5 à 40 °C
Consommation en veille	< 0,5 W
Moteur	Courant continu (DC) haute efficacité
Classe énergétique	Classe I
Fonctions spéciales	Minuterie, mode anti-vol (simulation présence), mémoire, mode nocturne
Contrôle	Télécommande et interrupteur mural
Sens de rotation	Horaire (hiver) et antihoraire (été)
Nettoyage	Chiffon en microfibre sec, pas d'eau
Pièces remplaçables	LED, driver, récepteur, télécommande
Garantie	3 ans appareil, 5 ans LED, 8 ans moteur DC

FOIRE AUX QUESTIONS - YANG SULION

Comment installer le ventilateur YANG SULION ?

L'installation doit être réalisée par un électricien qualifié. Le support de montage doit être fixé à une structure capable de supporter au moins 30 kg. Les pales doivent être à plus de 2,3 m du sol et à au moins 30 cm des murs. Suivez les instructions du manuel pour le câblage électrique.

Comment synchroniser la télécommande avec le ventilateur ?

Avant toute synchronisation, assurez-vous que les autres ventilateurs que vous ne souhaitez pas synchroniser sont éteints au niveau de l'interrupteur mural. Allumez l'alimentation du ventilateur, puis dans les 15 secondes, appuyez sur le bouton de la télécommande pendant 10 secondes. La connexion est établie. Ensuite, coupez puis remettez l'alimentation pour finaliser.

Pourquoi mon ventilateur oscille-t-il excessivement ?

Un balancement de 2 cm est normal. Si l'oscillation est excessive, utilisez le kit d'équilibrage fourni. Vérifiez également le serrage de toutes les fixations et que les pales ne sont pas déformées. Un nettoyage agressif peut déformer les pales.

Comment changer la température de couleur de la lumière ?

Vous pouvez modifier la température de couleur (3000 K, 4000 K, 6000 K) via l'interrupteur mural, la télécommande ou, si le ventilateur est compatible IoT, depuis votre terminal. La fonction mémoire ne conserve pas le réglage de la lumière secondaire en mode nocturne.

Comment utiliser le mode hiver/été ?

Utilisez le bouton de la télécommande ou le commutateur sur le corps du ventilateur pour inverser le sens de rotation. En été, les pales tournent dans le sens antihoraire pour créer un courant d'air rafraîchissant. En hiver, le sens horaire fait remonter l'air chaud vers le plafond.

Comment nettoyer le ventilateur ?

N'utilisez jamais d'eau. Essuyez régulièrement avec une brosse douce ou un chiffon en microfibre pour éviter les rayures. Vérifiez et resserrez les fixations deux fois par an. Le moteur est autolubrifiant, aucune lubrification n'est nécessaire.

Quelle est la garantie du YANG SULION ?

La garantie est de 3 ans pour l'appareil, 5 ans pour les LED et 8 ans pour le moteur DC. Elle couvre les défauts de fabrication mais pas les problèmes mineurs comme le bruit ou le balancement normal, ni les dommages dus à une installation non conforme ou une utilisation inappropriée.

Puis-je utiliser un variateur (dimmer) avec ce ventilateur ?

Non, l'utilisation d'un interrupteur mural ou d'un régulateur statique annule la garantie. Seule la télécommande fournie doit être utilisée pour contrôler le ventilateur et la lumière.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande, assurez-vous que tous les interrupteurs (principal et d'isolement) sont allumés et que les connexions sont correctes. Si le problème persiste, une resynchronisation peut être nécessaire. Contactez le service client si besoin.

Comment fonctionne le mode anti-vol ?

Le mode anti-vol active la lumière du ventilateur toutes les 2 heures pendant 5 minutes pour simuler une présence dans la pièce. Il se contrôle via la télécommande. La fonction mémoire ne conserve pas le réglage de la lumière secondaire en mode nocturne.

MODE D'EMPLOI YANG SULION

FR You've des questions sur l'installation? Des problèmes ou des composants manquants? Sulion peut vous aider. Contactez-nous et indiquez-nous ton problème, l'IMP et la reférence que vous trouverez derrière le contrôle.

Service client: du lundi au jour de 9 h à 18 h, le vendredi de 9 h à 14 h. Heure Espagne.

Téléchargez le guide de l'utilisateur sur notre site Web sulsion.es/ean/8426107020277

PT

Baixe o guia do usuario em)nossa web: sulion.es/ean/8426107020277

DE

Félicitations pour votre achat

Félicitations pour l'acquisition de la toute dernière génération de ventilateurs de plafond à haute efficacité énergétique. Ce ventilateur dispose d'un moteur à courant continu (DC), ce qui permet d'obtenir une très haute efficacité énergétique tout en Produisant silencieusement un grand flux d'air.

Performance énergétique: son moteur (DC) fait partie de la première technologie en matière de conception de ventilateurs, avec une économie d'énergie consommée pouvant atteindre 70% par rapport aux ventilateurs à moteur à courant alternatively (AC) traditionnels.

Fonctionnement silencieux: le moteur DC de ce ventilateur consomme un courant stabilisé, ce qui permet de réduire efficacement le bruit en fonctionnement.

Fonctionnement à basse température: ce moteur DC est alimenté efficacement pour passer sa température de fonctionnement sous la barre des 50^ , ce qui permet un meilleur refroidissement par rapport aux ventilateurs standards à courant alternatif (AC) et une plus grande durabilité.

Confort: ce ventilateur doté d'un moteur DC intégre une commande à distance jusqu'à 6 vitesses, soit plus que les moteurs AC traditionnels, pour un plus grand choix de niveaux de comport lors de son utilisation.

Avertissements de sécurité

Les informations contenues dans les pages suivantes ont eté préparées pour vous permettre une utilisation sans faillde de votre ventilateur:

Suivez attentionément ces instructions pour une installation et un fonctionnement en toute sécurité de cet apparéil.

Toute intervention sur le branchement électricque de l'appareil ainsi que l'entretien doit être réalisés uniquement après avoir coupé l'alimentation électricque générale de l'installation en retardant le fusible correspondant ou en désarmant l'interrupteur de protection de l'installation afin de garantir une coupure totale d'électricité.

L'installation doit être réalisée par du personnel qualifié afin d'effectuer des installations électriques conformément aux normes en vigueur dans le pays de l'installation. N'oubliez pas de demander à votre installerateur de tester toutes les fonctions du ventilateur avant de partir. En cas de doute de la part de l'installateur, contactez-nous.

Cet apparéil peut être utilisé par des enfants de plus de huit ans ainsi que par des personnes à capacité physique, sensorielle ou mentale réduite, ou manquant d'expérience ou de connaissances, à condition qu'ils soient surveillés et aient reçu les instructions adaptées à propos de l'utilisation sure de l' apparéil et qu'ils comprendnent les risques

associés. Les enfants ne doivent pas jourer avec l'appareil. Le nettoyage et l'entretien à effectuer par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

Assurez-vous que le support de montage est fixé à une structure du plafond capable de supporter au moins 30 kg. Assurez-vous qu'au moins 30 mm de la longueur des vis est vissee dans le plafond. Si l'installation est réalisée sur un boîtier de raccordement au plafond, le ventilateur doit être suffisamment soutenu pour éviter le desserrage ou la rotation.

Le système de fixation du support du ventilateur au plafond dépendra du type de plafond sur lequel le produit est installé. La décision concernant le système de fixation à utiliser ainsi que la quantité apparait à l'utilisateur.

Le ventilateur doit être installé de façon à ce que les pales soient à plus de 2,3 m du sol. Assurez-vous qu'à l'emplacement de l'installation du ventilateur se trouve un dégagement d'au moins 30 cm des murs ou autres obstacles sur lesquels les pales pouraient se heurter. Plus cette distance est grande, plus le flux d'air généra sera efficace.

Le cable de terre du ventilateur doit être raccordé au secteur de l'installation pour éviter toute dérivation pouvant entraîner des risques pour les personnes.

Ne pas brancher l'alimentation du moteur du ventilateur à un élément de réglage ou un potentiamètre afin d'éviter tout dysfonctionnement du ventilateur et/ou endommagement du moteur. Pour le branchement électrique, il convient d'incorporer un coupe-circuit conformément aux normes d'installation, pour assurer la coupure omnipolaire, devant être directement relié aux bornes d'alimentation, avec une séparation de contact sur tous les pôles, pour une coupure totale en cas de surtension de catégorie III. Utilisez uniquement le contrôleur du ventilateur pour lemettre en marche ou l'arrête.

Il est recommandé de ne pas utiliser simultanément dans la même pierce ce type de ventilateur pres d'installations de gaz.

Ne pas insérer d'objets pouvant se heurter contre les pales du ventilateur en fonctionnement afin d'éviter de se blesser, d'endommager les pales et de déséquilbrer le ventilateur, ce qui provoquerait des vibrations et des oscillations.

Après l'installation du ventilateur, assurez-vous que toutes les fixations sont sûres et serrées pour éviter tout bruit provenant d'éléments libres.

Le mouvement du ventilateur peut desserrer certaines fixations. Vérifiez toutes les fixations au moins deux fois par an pour contrôler qu'elles sont correctement serrées. Si nécessaire, resserrez les.

Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-venture ou du personnel qualifié équivalent afin de prévenir tout accident.

Usage en interieur uniquement.

LED remplaçable.

Driver remplaçable.

Récepteur et la télécommande remplaçables.

Les produits électriques ne doivent pas être jetés avec les déchets menagers. Veuillez recycler l'emballage aux points de collecte prévus à cet effet. Contactez les autorités locales ou

votre fournisseur pour obtenir des conseils en matière de recyclage. Merci de les recycler aux points de collecte prevus à cet effet.

Note: Les mises en garde et instructions importantes énoncées dans leprésent manuel ne sauraient couvrir toutes les conditions et situations susceptibles de survenir. Il faut comprendre que le bon sens, la prudence et le sein sont des facteurs qui ne peuvent pas être inclus dans tous les produits. Ces facteurs peuvent uniquement et doivent être apportés par l'utilisateur qui entretient et utilise ce ventilateur.

Points de collecte sur www.quafieredemesdechets.fr. Privilegiez la réparation ou le don de sua yourself.

Caracteristiques de l'appareil

Généralités

Tension et fréquence nominale	220-240V~AC 50/60Hz
Classe énergétique	Classe I
Indice de protection	IP20
Température de service	-5 ↔40° C
Inclinaison maximale du plafond pour l'installation	15°
Poids	9,5 kg
Consommation d'énergie en voille (W)	<0,5
Norme de mesure de la valeur de service	IEC 60879:2019

LED	Principal	Secondaire
Puisance	32 W	12 W
Flux lumineux	3200 lm	1000 lm
Température de couleur	3000/4000/6000 K	3000 K
RGB	Non	Non
Mesure données liumière	360°	360°
Nombre de cycles ON/OFF	10.000	10.000
Heures de vie	30.000	30.000
Dimable	Non	Non
Angle lumineux	120°	120°
CRI	>80	>80
Ce produit contient une source lumineuse de classe d'efficacité énergétique	E	F

Ventilation

N° de vitesses	6
Puisance max. (W)	22
Tr/min maxi.	240
Flux d'air ventilateur max. (m3/min)	200
Flux d'air ventilateur max. (m3/h)	12000
Niveau sonore (dB)	38
Valeur de service SV maxi. ((m3/min)/W)	9,09
Vitesse maximale de l'air (m/s)	2,6 m/s

Préparation pour l'installation

Remarque: La durée d'installation estimée est de 120 minutes. Ce produit peut uniquement être installé par un électricien qualifié. Déballer soigneusement le ventilateur en évitant d'utiliser des cutters ou couteaux susceptibles de rayer le produit.

Sortir l'ensemble des éléments. Déposer le moteur sur un chiffon ou une surfaceSoupleafin d'éviterd'endommager la finition de surface.

Manipuler l'ensemble avec précaution pour éviter de tordre ou de rayer la carcasse.

Le ventilateur doit être assemblé au sol ou sur une table suffisamment grande pour qu'aucun élément ne tombe.

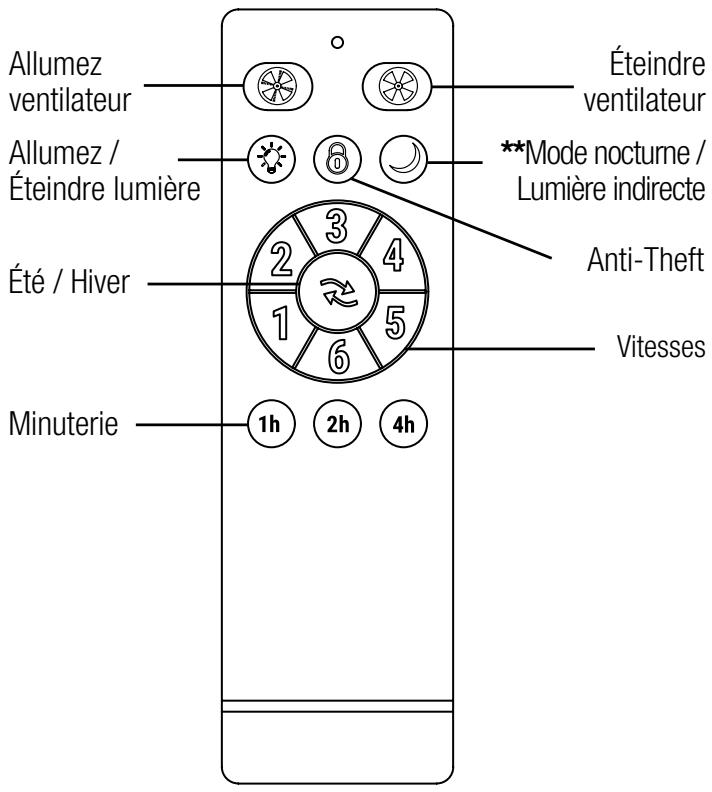

Télécommande

Minuterie: Si vous appuyez sur un bouton après avoir sélectionné un programme d'arrêt, celui-ci sera annulé.

Anti-theft: Mode système de sécurité. Allume et étant la lumière du ventilateur toutes les 2 heures pendant 5 minutes pour simuler la présence de personnes dans la pierce.

Contrôle de deux ou plusieurs ventilateurs avec une seule commande

ATTENTION : Avant de procéder à la synchronisation, vérifie que les ventilateurs de plafond que vous ne souhaitez pas synchroniser avec la même commande sont éteints au niveau de l'interrupteur mural, sinon ils peuvent également être synchronisés et une fois synchronisés, ils ne peuvent plus être désynchronisés.

1. Allumez l'alimentation (interrupteur mural) des ventilateurs à contrôle, puis, dans les 15 secondes qui suivient, appuyez sur le bouton de la télécommande pendant 10 secondes continues.
   2.- La connexion a ete effectuée et que l'équipment peut fonctionner normalement.
2. Maintenant, la télécommande et les récepteurs des ventilateurs auront été synchronisés. Coupez l'alimentation des ventilateurs à l'aide de l'interrupteur ou de l'interrupteur automatique, puis remettez-les en marche, cette étape est celle qui clôt le processus de synchronisation.

Sens de rotation. Option hiver/été

Le bouton de la télécommande contrôle le sens (horaire et antihoraire).

Le commutateur, situé sur le corps du ventilateur, contrôle le sens (horaire et antihoraire).

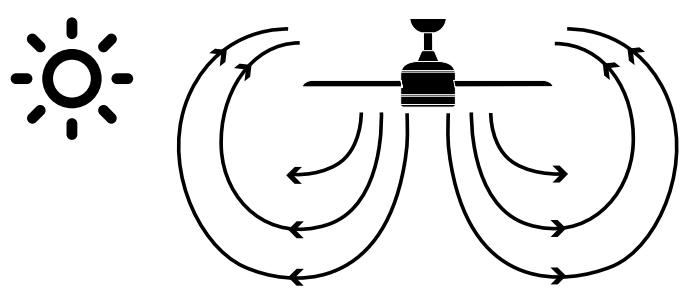

Option eté: le courant d'air descendant cree un effet ra-fraîchissant comme l'indique l'illustration.

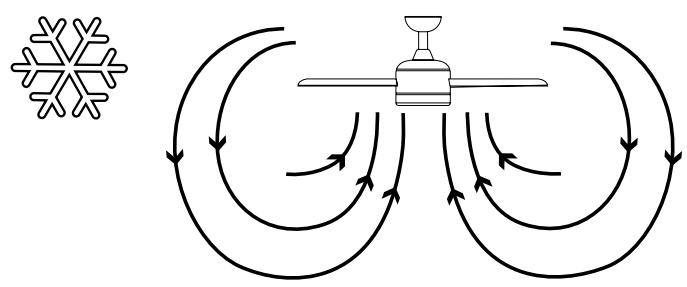

Option hiver: le courant ascendant éloigne l'air chaud de la zone du ventilateur comme l'indique l'illustration. Cela permet de baisser le chauffage.

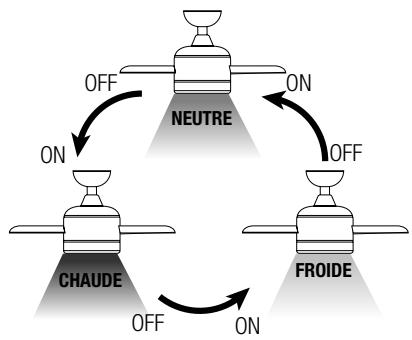

*Changer temperature de couleur

Vous pouvez modifier la température de couleur de la lumière, l'éteindre et l'allumer, avec l'interrupteur mural, la télécommande ou dans le cas d'être un ventilateur IoT depuis votre terminal.

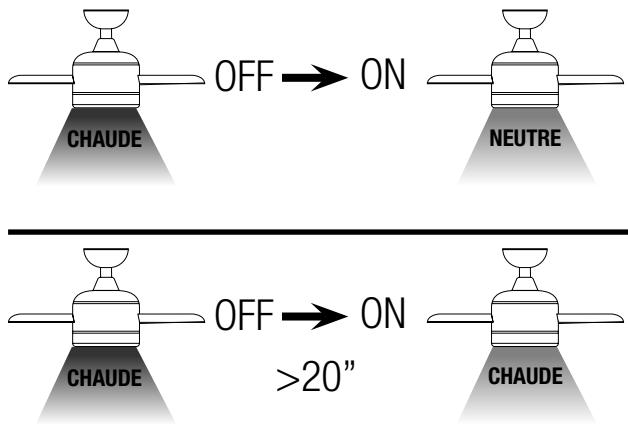

Fonction de mémoire

**Mode nocturne: La fonction mémoire ne conserve pas la lumière seconde

Résolution des problèmes

Dysfonctionnement du contrôle

1. Assurez-vous que toutes les connexions sont correctement effectuées.
2. Assurez-vous que les piles de la télécommande sont neues.
3. Assurez-vous que tous les interrupteurs (principal et

d'isolement) sont allumés.

1. 1. Resynchronisation des récepteurs et des contrôleurs.

Le récepteur et la télécommande de ce ventilateur sont régles en usine, il n'est pas nécessaire de les appairer une fois le ventilateur installé. La synchronisation ne sera effectue qu'en cas de dysfonctionnement de la télécommande. Si vous avez des questions avant la re-synchronisation, veuillez contacter Sullion.

ATTENTION : Avant la synchronisation, s'il y a un autre ventilateur de plafond au même endroit ou à un autre endroit que vous ne poulez pas synchroniser, vérifie s'il est eteint au niveau de l'interrupteur mural, sinon il peut également etre synchronise avec la meme telecommande et une fois synchronise, il ne peut pas etre désynchronise.

Équilibrage : Problèmes d'équilibrage dans le fonctionnement du ventilateur

Votre caisson de ventilateur peut inclure l'un des kits d'équilibrage de ventilateur suivants.

Si vous constatze une oscillation excessive de votre ventilateur, vous pouvez utiliser ce kit en suivant les instructions que vous trouvrez sur notre site web ou dans le QR code suivant.

Entretien et informations relatives à la garantie

Entretien et nettoyage:

1. Le mouvement naturel du ventilateur peut desserrer quelques raccords. Vérifiez les raccords du support, les pieces de fixation et les accessoires des pales deux fois par an. Assurez-vous que tout est bien fixé.
2. Nettoyez régulièrement le ventilateur pour le maintainir comme neuf au fil du temps. N'utilisez pas d'eau pour le nettoyer, car cela pourrait endommager le moteur ou le bois et provoquer une décharge électrique.
3. Utilisez uniquement une brosse douce ou un chiffon en microfibre pour ne pas rayer la finition. Le plaquage est appliqué au moyen d'une couche de laque afin de minimiser la décoloration ou la perte d'éclat.
4. Il n'est pas nécessaire de lubrifier le ventilateur. Le moteur est doté de roulements autolubrifiants.

Remarque: Toute inobservance de ces instructions entraine la perde de garantie de l'appareil.

La garantie du fabricant couvre les défauts réels pouvant se produit, mais pas les problèmes mineurs tels que le bruit de l'appareil, car tous les moteurs électriques générent un certain bruit.

Le fonctionnement du ventilateur avec les composants légèrement libres (vis mal serrées) ou la déformation des pales due au nettoyage trop intense peut produit des bruits et un balancement excessif qui ne seront pas couverts par la garantie. Une vérification régulière du serrage des éléments ainsi qu'un nettoyage non agressif suffisent pour éviter ces problèmes.

Contrôleur:

La garantie de l'appareil sera annulée en cas d'utilisation dans l'installation d'un contrôle au moyen d'un interrupteur mural ou d'un régulateur (dimmer) statique. Seule la télécommande fournie avec l'unité doit être utilisée.

Installation du ventilateur:

Conformément à nos conditions de garantie, ce ventilateur peut uniquement être installé par un électricien agrée. Les ventilateurs mal installés peuvent être dangereux pour les personnes et, n'était plus couverts par la garantie, très chers à réparer. Ce ventilateur est unconçu exclusivement pour un usage en interieur, à l'abri et éloigné de l'eau et de l'humidité. Dans le cas contraire, la garantie sera annulée. Le système de fixation du support du ventilateur au plafond dépendra du type de plafond sur lequel le produit est installé. La décision concernant le système de fixation à utiliser ainsi que la quantité apparient à l'utilisateur.

Balancement:

Tous les ventilateurs de plafond ont tendance à Osciller en fonctionnement. Le balancement de deux centimètres est totalment acceptable et n'indique aucun dysfonctionnement ni risque de chute si l'installation a été

correctement réalisée au plafond en suivant les instructions de ce manuel. Ce ventilateur de plafond dispose d'un système de montage parfaitement sécurisé au moyen de supports en acier et de sphères de raccord pour permettre sa rotation et éviter les vibrations sur la structure du plafond. Sachez toute fois que deux ventilateurs du même modele peuventprésenter un balancement différent totalment acceptable qui ne suppose aucun dysfonctionnement ni défaut de fabrication.

Perception du bruit accrue en fonctionnement nocturne:

La garantie du fabricant ne couvre pas la perception accrue du bruit lors du fonctionnement du ventilateur la nuit, lorsque tout est plus silencieux et calme aux alentours. La nuit, l'alimentation électrique peut également changer, ce qui peut produit un niveau sonore plus élevé de l'appareil sans pour autant supposer un dysfonctionnement ou un défaut de fabrication.

Système d'éclairage du ventilateur:

Sauf défaut de fabrication exceptionnel, les lampes du ventilateur ne sont pas couvertes par la garantie du ventilateur. Les bruits et les vibrations peuvent être plus élevés lorsque le système d'éclairage est allumé. Par exemple, si le diffuseur du luminaire est mal fixé, il peut produit un léger bruit. À nouveau, un entretien non agressif et une verification régulière que tous les éléments sont dument fixés permettront d'eviter ces incidents. Les diffuseurs en verre des luminaires sont garantis jusqu'à l'entrepôt des distributeurs et soumis à leur vérification à la livraison.

Garantie:

Sulion garantit le bon fonctionnement du matériel et les évventuelles réparations ou fourniture de pieces détachées en cas de début de fabrication jusqu'à 3 ans à compter de la date de vente. Cette garantie est de 5 ans pour les diodes LED et de 8 ans pour le moteur du ventilateur DC. Sulion n'est pas responsable d'une mauvaise utilisation.

Plus d'informations sur les conditions de garantie sur : https://sulion.es/es/content/12-terminos-y-garantia

ParabénsPGA

Équilibrage: Problèmes d'équilibrage dans le fonctionnement du ventilateur

Votre caisson de ventilateur peut inclure l'un des kits d'équilibrage de ventilateur suivants.

Si vous constatEZ une oscillation excessive de votre ventilateur, vous pouvez utiliser ce kit en suivant les instructions que vous trouverez sur notre site web ou dans le QR code suivant.

SULION déclare sous sa propre responsabilité que les produits dont les références sont indiquées sur la couverture de ce manuel ont été fabriqués conformément aux normes Européennes suivantes.
