MODE D'EMPLOI NGLM24-7XN - NGLM23-8XN5 ELM LEBLANC

1 Explication des symboles et mesures de sécurité 1.1 Explication des symboles 1.2 Consignes générales de sécurité .

2 _ indications concernant l'appareil

2.1 Déclaration de conformité . 2.2. Données de produits relatives la consommation énergétique _… 15 1.1 Explication des symboles

Les mots de signalement suivants sont définis et peuvent être utilisés dans le présent document :

+ AVIS signale le risque de dégâts matériels.

+ PRUDENCE signale le risque d'accidents corporels légers à moyens.

1 risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Autres symboles Etape à suivre > Renvois à un autre passage dans le document

. Enumération/Enregistrement dans la liste

- Enumération/Enregistrement dans laliste (2 niveau) Tab. 1

1.2 Consignes générales de sécurité

à un usage privatif.

Toute autre utilisation n’est pas conforme. Les dégâts

éventuels qui en résulteraient sont exclus de la garan-

L'entreprise qui établi le certificat de conformité est

+_Inscrite dans une démarche de qualité pour les tra- vaux sur les installations de gaz ;

+ Soumise à des contrôles réguliers de la part d’un organisme de contrôle indépendant tel que Quali- gaz, à l’occasion desquels l'entreprise peut échan- ger sur les aspects techniques et réglementaires.

6 acléis - 6 720 883 918 (2019/06)

Ilexiste un risque d’explosion en cas de fuite de gaz. En cas d’odeur de gaz, respecter les règles de compor- tement suivantes ! » Eviter la formation de flammes ou d'étincelles : — Ne pas fumer, ne pas utiliser de briquet ou d’allu- mettes. — Ne pas actionner d’interrupteur électrique, ne pas débrancher de connecteur. — Ne pas téléphoner ou actionner de sonnette. » Fermer l'arrivée de gaz sur la vanne d'arrêt princi- pale ou sur le compteur de gaz. » Ouvrir portes et fenêtres. » Avertir tous les habitants et quitter le bâtiment. > Empêcher l'accès de tierces personnes au bâti- ment. » Appeler les pompiers, la police et le fournisseur de gaz depuis un téléphone situé à l'extérieur du bâtiment !

acléis - 6 720 883 918 (2019/06) 7

Les fuites de produits de combustion peuvent entrai-

ner des accidents mortels. En cas de conduits de

fumisterie endommagés ou non étanches ou en cas

d'odeur de produits de combustion, respecter les

règles de comportement suivantes.

» Arrêter le générateur de chaleur.

» Ouvrir portes et fenêtres.

» Le cas échéant, avertir tous les habitants et quitter le bâtiment.

> Empêcher l'accès de tierces personnes au bâti- ment.

> Informer un installateur ou un service après-vente qualifié.

Le monoxyde de carbone (CO) est un gaz toxique pro-

duit, entre autres, par la combustion incomplète de

combustibles fossiles, tels que le fioul, le gaz ou les combustibles solides.

Des risques surviennent si du monoxyde de carbone

s'échappe de l'installation en raison d'un défaut ou

d'une fuite et s’accumule à l’intérieur sans que l'on s'en aperçoive.

Le monoxyde de carbone est invisible, incolore et ino-

» En cas de suspicion de fuite de monoxyde de carbone :

— Avertir tous les habitants et quitter immédiate- ment le bâtiment.

— Informer une entreprise spécialisée qualifiée.

»> Nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou ser- vice après-vente qualifié e.l.m. leblanc. Il est indispensable de soumettre l’appareil à un ser- vice annuel de maintenance.

> Conformément à la réglementation nationale en vigueur sur la protection contre les émissions pol- luantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.

» N'utiliser que des pièces de rechange d'origine !

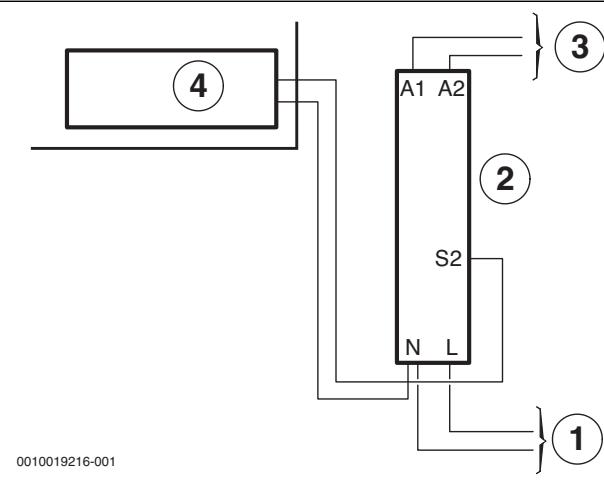

» Appareils V.M.C. : l'entretien de la V.M.C. est

10 acléis - 6 720 883 918 (2019/06)

Les modifications non conformes sur le générateur de chaleur ou sur les autres pièces de l'installation de chauffage peuvent entraîner des blessures et/ou des dommages matériels.

» Faire réaliser ces travaux exclusivement par un pro- fessionnel qualifié.

» Ne jamais retirer l'habillage du générateur de cha- leur.

» N'effectuer aucune modification sur le générateur de chaleur ou sur d’autres pièces de l'installation de chauffage.

» N'obturer en aucun cas les sorties des soupapes de sécurité ! Installations de chauffage avec ballon d'eau chaude sanitaire : pendant la mise en tempé- rature, de l’eau risque de s'écouler par la soupape de sécurité du ballon d'eau chaude sanitaire.

acléis - 6 720 883 918 (2019/06) 1

— encas de transformations de la construction (par ex. remplacement des portes et fenêtres)

— en cas d'intégration a postériori d'appareils avec

évacuation de l'air vers l'extérieur (par ex. venti- lateurs d'évacuation, ventilateurs de cuisine ou climatiseurs).

L'air dans le local d'installation doit être exempt de

substances inflammables ou chimiques agressives.

Pour éviter les risques dus aux appareils électriques, les prescriptions suivantes s'appliquent conformé- ment à la norme EN 60335-1 :

«Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capa- cités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des ins- tructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été données et si les risques encou- rus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance ».

«Si le cordon électrique d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne disposant d'une qualification similaire pour éviter tout danger ».

14 acléis - 6 720 883 918 (2019/06)

Le marquage CE prouve la conformité du produit avec toutes les prescrip- C € tions européennes légales, qui prévoient la pose de ce marquage. Le texte complet de la déclaration de conformité est disponible sur Internet www.elmleblanc.fr.

2.2 Données de produits relatives à la consommation énergétique

Les données de produits relatives à la consommation énergétique figurent dans la notice d'installation et d'entretien destinée au professionnel.

acléis - 6 720 883 918 (2019/06) 15

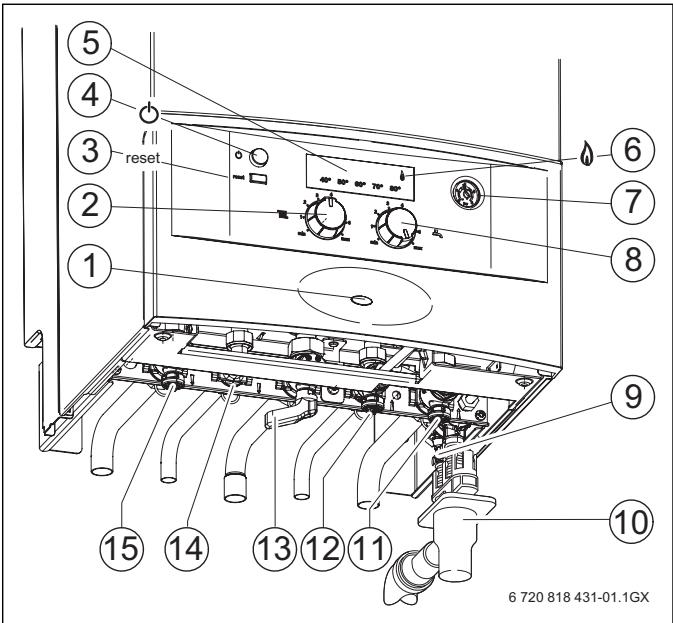

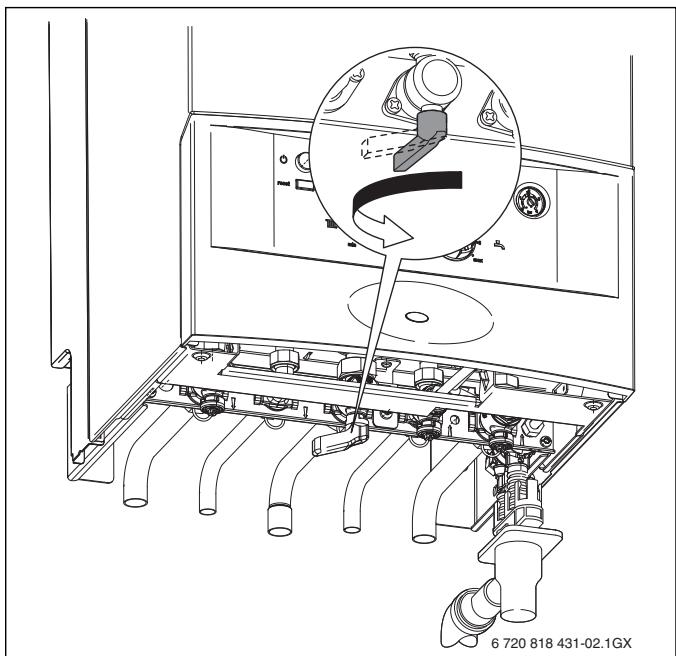

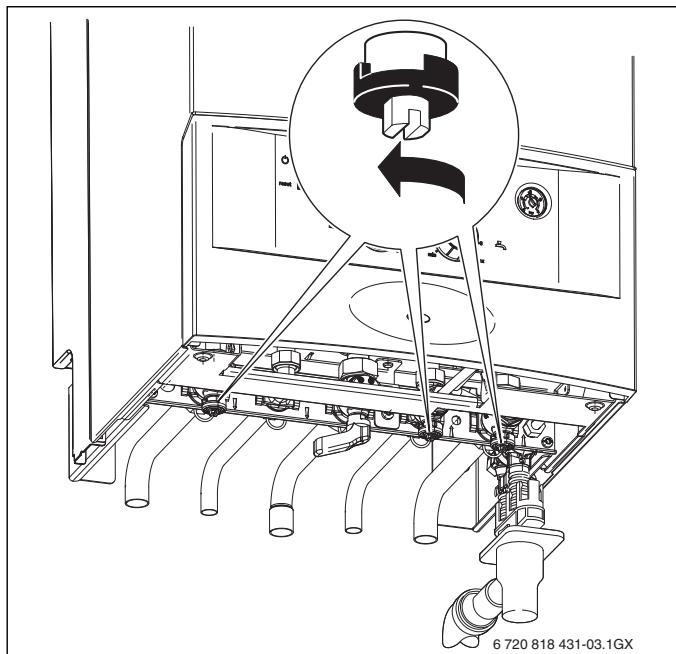

Sila manette est dans le sens d'écoulement, le robinet est ouvert.

6720818 431.02.16X Fig.2

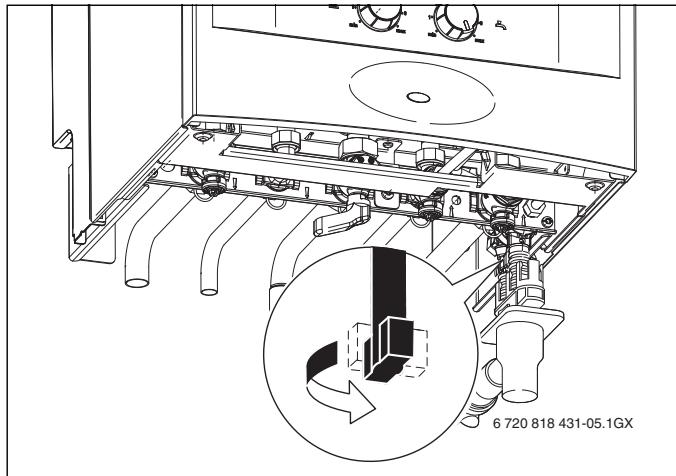

> Tourner lavis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement. Sil'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

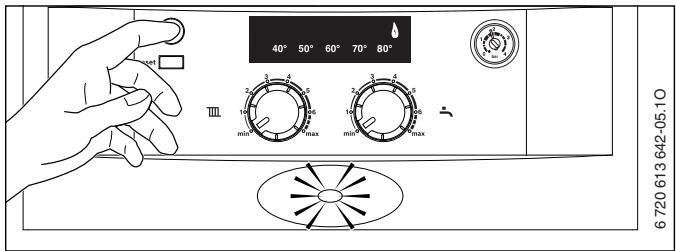

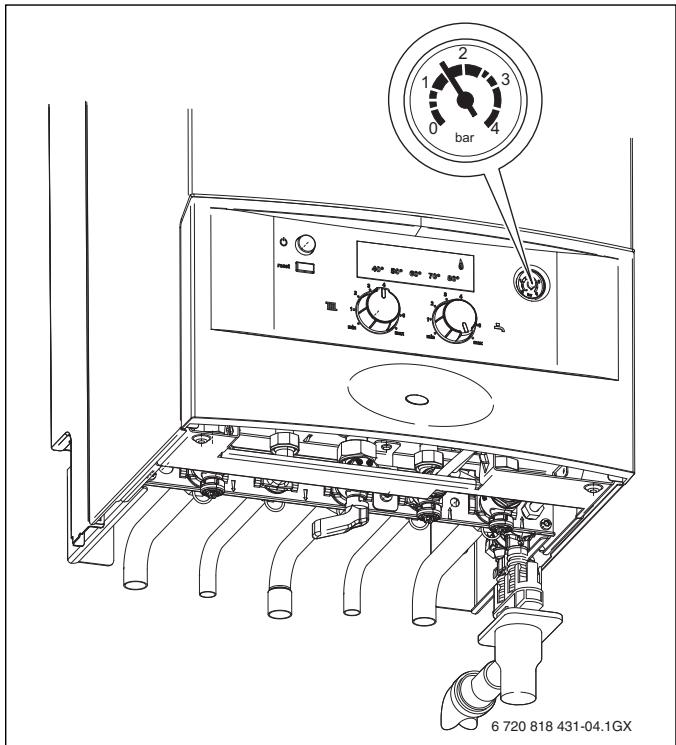

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bars.

Siune valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

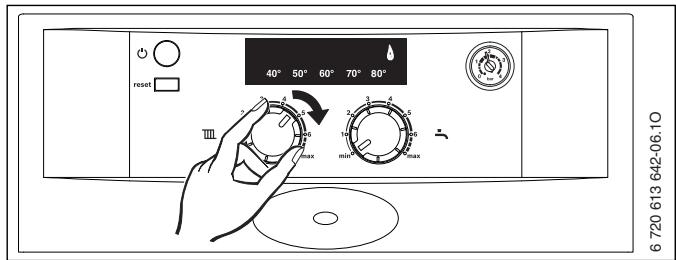

— Circuit de chauffage traditionnel : position « 5 » (env. 77 °C)

— Chauffage par convecteurs : position « max » (env. 90°C)

Position du sélecteur TIL Température de départ chauffage

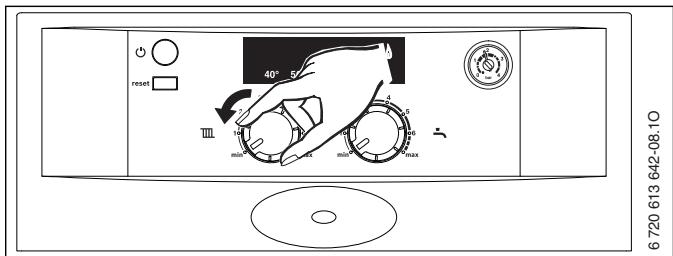

Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active.

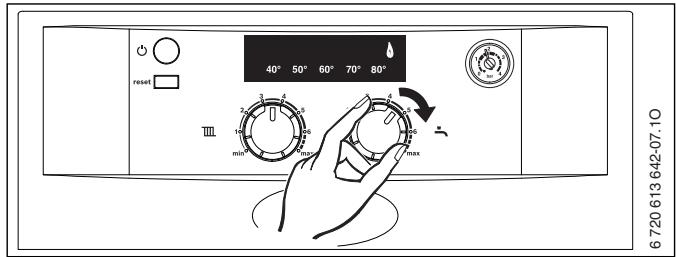

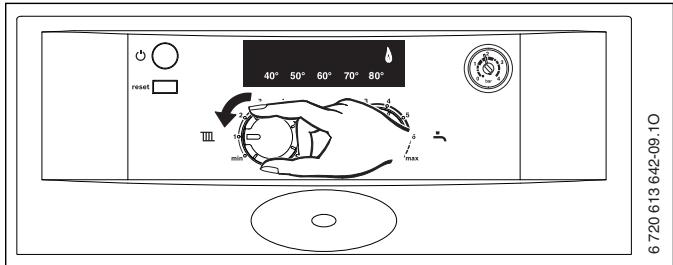

> Dans la mesure du possible, laisser l'installation en service en permanence et régler la température de départ au moins sur

manence (en particulier en cas de risque de gel).

>. Noter la position du sélecteur de température de départ chauffage "II

> Laisserl'appareil sous tension, ne pas couperle gazetmettre le sélecteur TI] au moins en position 1.

> Appuyersurlatouche reset et maintenir jusqu'àce que l'afficheur indique latem- pérature de départ chauffage (ne clignote plus) et le témoin de fonctionnement s'allume en permanence.

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remédier à la perturbation :

> Contacter uninstallateur ou un service après-vente qualifié e.l.m. leblanc et indi- quer l'anomalie ainsi que les renseignements sur l'appareil (2 page 32).

5.7.1 Contrôles anti-débordement (appareils NGLM...)

En cas de perturbation de l'évacuation des fumées, la sonde déclenche l'arrêt de

l'appareil, le témoin 60° de l'afficheur ainsi que le témoin de fonctionnement cl

Si ce type de perturbation est fréquent:

> Contacteruninstallateur ou un service après-vente qualifié e..m. leblanc et indi- quer l'anomalie ainsi que les renseignements sur l'appareil (= page 32)

Pour que la consommation de gaz et les émissions polluantes restent pendant long- temps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente qualifié

e.1.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans.

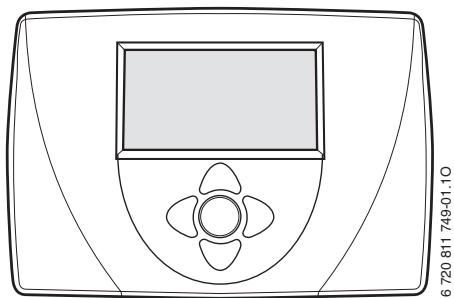

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambiante souhaitée puisse effectivement être atteinte. Ne modifier la consigne de la température ambiante (sure thermostat), que sila température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recommandée par le fabri- cant.

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de

manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant.

Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'aération.

La protection de l'environnement est un principe de base du groupe Bosch. Nous accordons une importance égale à la qualité de nos produits, à leur rentabilité et à la protection de l'environnement. Les lois et prescriptions concernant la protection de l'environnement sont strictement observées.Pour la protection de l'environnement, nous utilisons, tout en respectant les aspects économiques, les meilleurs technolo- gies et matériaux possibles.

En matière d'emballages, nous participons aux systèmes de mise en valeur spéci- fiques à chaque pays, qui visent à garantir un recyclage optimal.

Tous les matériaux d'emballage utilisés respectent l'environnement et sont recy- clables.

Ceci permet de trier les différents composants en vue de leur recyclage ou de leur éli- mination.

acléis - 6 720 883 918 (2019/06) 33

Ce symbole signifie que le produit ne doit pas être éliminé avec d'autres déchets mais déposé dans un centre de collecte de déchets pour suivreles procédures de traitement, de collecte, de recyclage et d'élimination.

EM Cesynboi s'applique aux pays soumis à des directives sur les

déchets électroniques telles que la Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques. Ces directives définissent le cadre applicable dans chaque pays pour le retour etle recyclage des équipements

électroniques usagés.

Les équipements électroniques pouvant contenir des substances dangereuses, ilest nécessaire de les recycler de façon responsable afin de réduire tout risque potentiel pour l'environnement etla santé humaine. En outre, le recyclage des déchets électro- niques permettra de préserver les ressources naturelles.

Pour plus d'informations concernant l'élimination fiable et écologique des équipe- ments électriques et électroniques, veuillez contacter les autorités locales compé- tentes, le centre de traitement des déchets ménagers le plus proche de chez vous où le revendeur du produit en question.

Pour plus d'informations, rendez-vous sur : www.mee.bosch-thermotechnology.com/

34 acléis - 6 720 883 918 (2019/06)
