MODE D'EMPLOI Divali ATLANTIC

atlantic Home solutions dB On est bien chez vous.

DIVALI Radiateur connecté Connected radiator

NOTICE D'UTILISATION ET D'INSTALLATION Installation and operating manual

À conserver par l'utilisateur

HORIZONTAL VERTICAL PLINTHE

+ MARQUE FRANÇAISE + RECOMMANDÉE PAR LES PROFESSIONNELS _ » SOLUTIONS CONNECTÉES Sommaire (promSH-BD3.3 / promSV-BD3.3 / promSP-BD3.3)

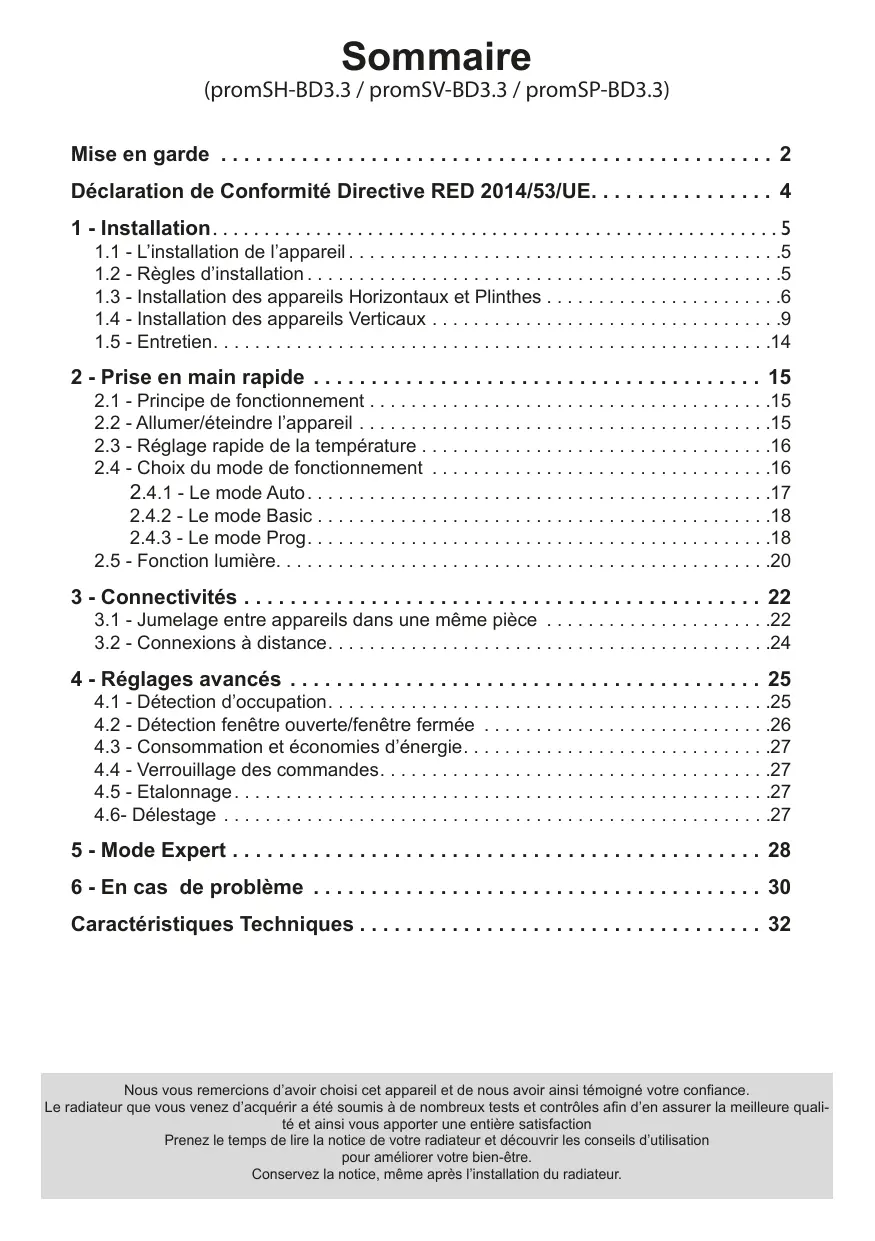

Mise en garde 2 Déclaration de Conformité Directive RED 2014/53JUE 4

1-Installation 1.1 - L'installation de l'appareil.

1. 3 Règles d'installation. .

- Installation des appareils Horizontaux et Plinthes

- Installation des appareils Verticaux .

2 -Prise en main rapide 2.1 - Principe de fonctionnement .… 2.2 - Allumer/éteindre l'appareil 2.3 - Réglage rapide de la température . 2.4 - Choix du mode de fonctionnement .

2.4.1 - Le mode Auto... 2.4.2 - Le mode Basic. . 2.4.3 - Le mode Prog... . . . . 2.5 - Fonction lumière.

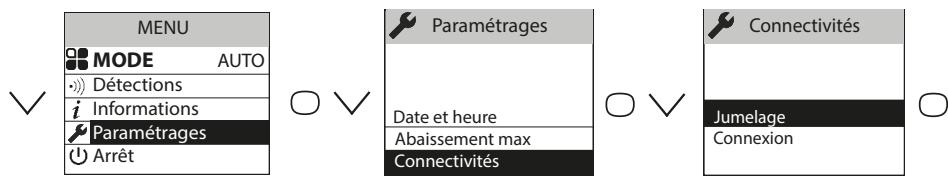

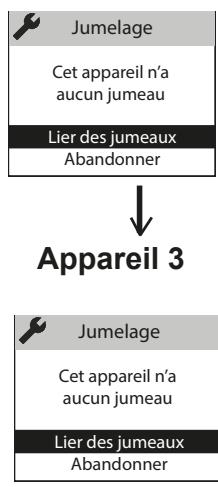

3 - Connect 3.1 - Jumelage entre appareils dans une même pièce .. . . 3.2 - Connexions à distance.

4 - Réglages avancés 4.1 - Détection d'occupation. . 4.2 - Détection fenêtre ouverte/fenêtre fermée .... 4.3 - Consommation et économies d'énergie 4.4 - Verrouillage des commandes. 4.5 - Etalonnage . . . « 4.6- Délestage

5 - Mode Expert 28 6-Encas de problème 30 Caractéristiques Techniques 32

Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance. Le radiateur que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la meilleure quali- té et ainsi vous apporter une entière satisfaction Prenez le temps de lire la notice de votre radiateur et découvrir les conseils d'utilisation pour améliorer votre bien-être. Conservez la notice, même après l'installation du radiateur.

- Attention surface très chaude, caution hot surface. ATTENTION :

Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables.

Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d’une surveillance ou aient reçu des instructions quant à l’utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Respectez les distances minimales au sol, aux parois et avec l’'ameublement pour l'emplacement de l'appareil.

L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

L'appareil doit être directement raccordée à une canalisation fixe dans laquelle est incorporé un dispositif de déconnexion omnipolaire conforme aux règles d'installation.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Afin d'éviter une surchauffe et pour des raisons de sécurité, (Q) ne pas couvrir l'appareil de chauffage.

A la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil.

La notice d'utilisation de cet appareil est disponible sur le site internet ou en contactant le service après-vente.

DECLARATION DE CONFORMITE DIRECTIVE RED 2014/53/UE (*)

Par la présente, la Société Groupe Atlantic Orléans déclare que l'équipement référencé ci-dessous est conforme aux exigences essentielles de la directive RED 2014/53/UE.

La déclaration de conformité UE complète de cet équipement est disponible à l'adresse internet suivante :

https://www.atlantic.fr/Declaration-conformite-UE-RED Désignation : Radiateur avec carte radio BD3.3 Modèles : voir la référence du modèle en entête de notice.

Caractéristiques : Bandes de fréquence radio utilisées par l’'Emetteur-Récepteur

868MHz à 868.6MHz 868.7MHz à 869.2MHz

869.7MHz à 870MHzZ Puissance de radiofréquence maximale : <25mW Equipement Hertzien de Classe 2 : peut être mis sur le marché et mis en service sans restrictions.

Portée radio : de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique).

La conformité aux normes radio et Compatibilité électromagnétique a été vérifié par l’organisme notifié 0081 : LCIE France, Fontenay aux Roses.

1.1 - Installation de l’appareil

Votre appareil est livré avec son support mural. Le choix des vis

et des chevilles dépend cependant de la nature de votre mur et il vous appartient de valider que vous utiliserez les vis et chevilles

adaptées en fonction du poids de l'appareil.

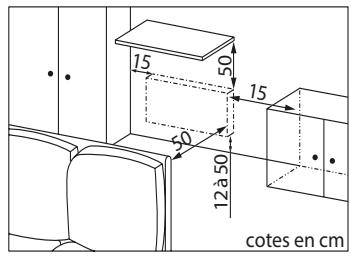

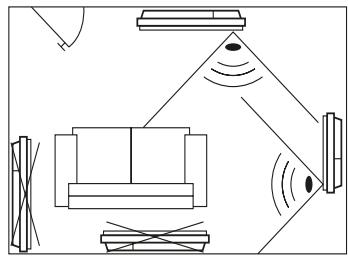

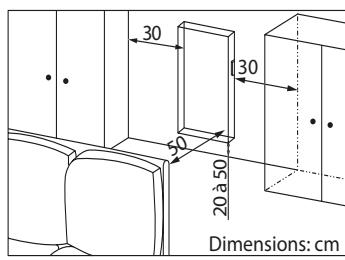

1.2 - Règles d'installation

Cet appareil a été conçu pour être installé dans un local résidentiel. L'installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d'installation (NFC 15 100 pour la France). Sa plage de fonctionnement est de -10°C à 55°C.

Respectez les distances minimales et maximales avec l'ameublement pour l'emplacement de l'appareil. Il convient de l'installer de façon à ce que la détection se fasse de manière optimale (ex : ne pas installer derrière un canapé, un lieu de passage fréquent comme un couloir, un meuble, ….).(cf. schéma).

Ne pas installer d'étagère au dessus des appareils verticaux.

Modèle Horizontal Modèle Vertical et Plinthe

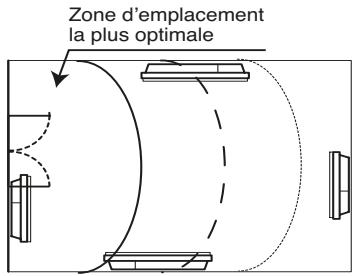

Zone d'emplacement la plus optimale

\ La fonction Fenêtre Ouverte est \ \ déconseillée dans les couloirs et dans 1 les pièces situées à proximité d'une / H porte d'entrée donnant sur l'extérieur. / Choisir l'emplacement le plus optimal

Si vous avez un revêtement mural posé sur mousse il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas

perturber sa régulation.

Ne pas installer l’appareil dans un courant d’air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc).

L'appareil ne doit pas être placé juste en dessous d’un prise de courant.

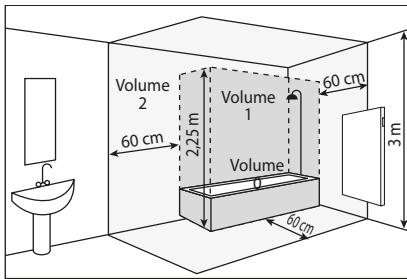

Ne Pas installer l’appareil dans le volume 1 des salles de nao,s.

Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissent être touchés par une personne dans la baignoire ou la douche.

L'installation d'un appareil vertical en altitude provoque x) lune élévation de la température de sortie d'air (de l'ordre ‘ [de 10°C par 1000 m de dénivelé).

Il est fortement déconseillé de monter les appareils verticaux au dessus d'unealtitude de 1000 m (risque de mauvaisfonctionnement). Il'est interdit de monter un appareil vertical horizontalement et vice- versa.

Il'est interdit d'utiliser l'appareil en configuration mobile, sur pieds ou roulettes.

1.3 - Installation des appareils Horizontaux et Plinthes

Une fois le couvercle du carton enlevé, vous pouvez retirer le support mural (versions Horizontale et Plinthe), qui vous servira de gabarit pour le perçage des trous.

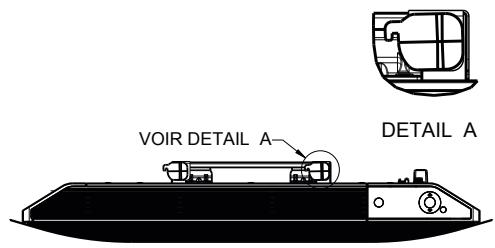

Laisser l'appareil dans son carton. 1.3.1 - Déverrouiller les pattes d'accrochage de l’appareil.

VOIR DETAIL A DETAIL A Munissez-vous d’un tournevis et Support mural déverrouillé. déverrouillez le support mural.

1.3.2 - Fixer le support mural au mur

Posez le support mural au sol. Repérez les points de perçage A (croix) à l'aide d'un stylo.

Ceux-ci donnent la position des fixations inférieures.

Remontez le support mural en faisant coïncider les points de perçage À avec les trous inférieurs du support mural. Repérez les 2 points de perçage B à l'aide d'un

Percez les 4 trous et mettez les chevilles adaptées à votre 3 |mur et au poids de l'appareil (ex. plaque de plâtre, béton). Positionnez le support mural et vissez.

1.3.3 - Raccorder l’appareil

Sortir l'appareil de son carton et retirer les cales.

Pour faciliter le raccordement, cet appareil a été conçu afin qu'il tienne debout le temps du raccordement.

Règle de raccordement - L'appareil doit être alimenté en 230V 50 Hz.

- L'appareil doit être directement raccordé à une canalisation fixe dans laquelle est incorporé un dispositif de déconnexion omnipolaire conforme aux règles d'installation. Le raccordement au secteur se fera à l’aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d’un boîtier de raccordement.

- Dans des locaux humides comme les cuisines, les salles de bains, il faut installer le boîtier de raccordement à au moins 25 cm du sol minimum. L'installation doit être équipée d’un dispositif de protection de type disjoncteur différentiel 30mA.

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

- Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

Câble d'alimentation

hpparainon piloté . @ Jiipiot st pes reié Pam capacité 7 Le te un apparl

en prog. externe ou ntrale de programmation

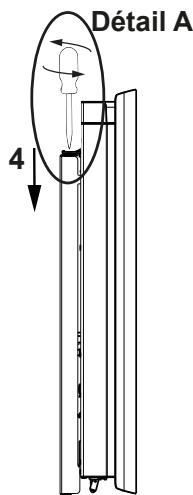

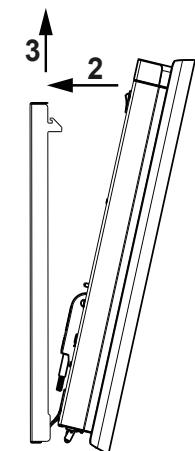

1.3.4- Fixer l’appareil

Détail A 1 1° Posez la patte 2-Ramenez appareil 4 - introduisez les pattes supérieures sur létrier. vers le support. dans l'appareil, rabaissez. 3-Relevez l'appareil - Verrouillez en tournant les deux

verrous à l'aide d'un tournevis.

1.4 - Installation des appareils Verticaux

Une fois le couvercle du carton enlevé, vous trouverez un gabarit en carton pour le perçage des trous.

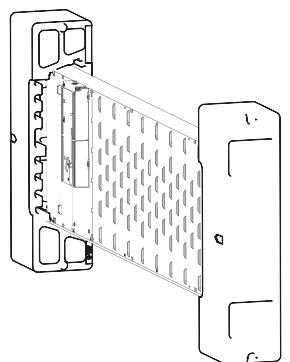

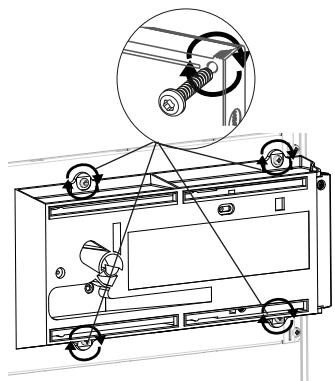

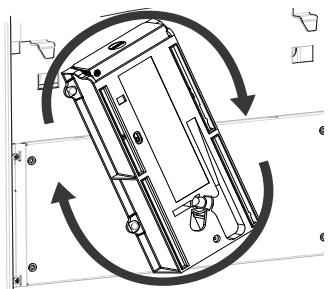

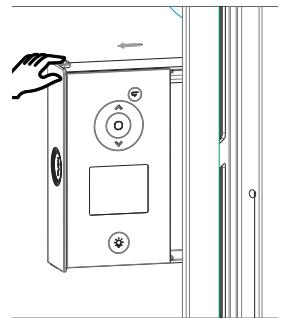

1.4.1 - Modifier la position du boîtier de commande

Par défaut, le boîtier de commande du radiateur est positionné à droite (l'appareil installé au mur).

Sur le modèle VERTICAL, le boîtier peut être placé à gauche. Pour cela, effectuez les opérations suivantes :

4 Opérations à effectuer hors tension. Laissez l'appareil dans son “carton et ses cales.

Utilisez la clé fournie avec le radiateur = situé à l'arrière du boîtier de commande

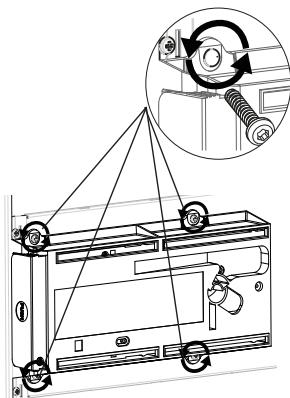

ORetirez et conservez les 4 vis de fixation situées à l'arrière du support du boîtier de commande.

@Faites pivoter le support du

boîtier d’un demi-tour à droite

vers le haut. 6Fixez le support du boîtier b avec les 4 vis.

2 cales, surle côté |le faire sortir dul|soit opposé au boîtier. | support. visib

@Positionnez le 6Appuyez sur le|@Tirez le côté du radiateur dans ses |côté du boîtier pour! boîtier pour qu'il

du boîtier de commande.

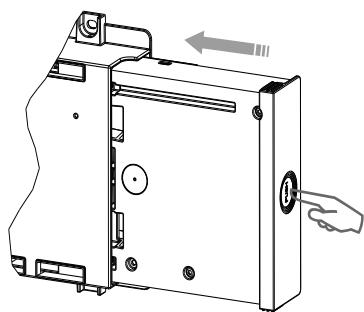

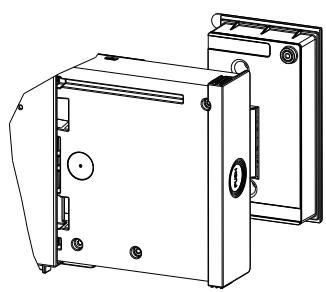

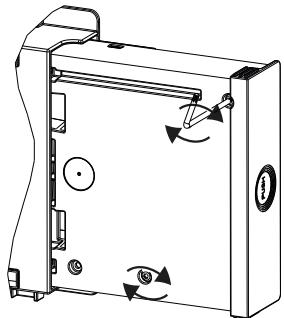

Retirez et conservez les deux vis de fixation de la partie arrière

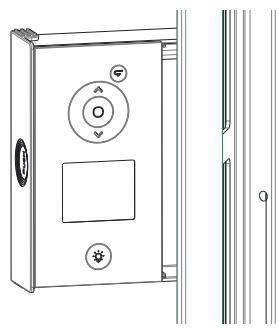

Vues de face Vues de

@Déboîtez la partie @Retournez avant du boîtier de

@Pivotez et replacer le câble du boîtier.

®Repositionnez @Remettez en place ®Appuyez sur le côté la partie avant les deux vis de du boîtier pour le faire dans la partie fixation de la partie entrer dans le support. arrière du boîtier arrière du boîtier de

de commande. commande.

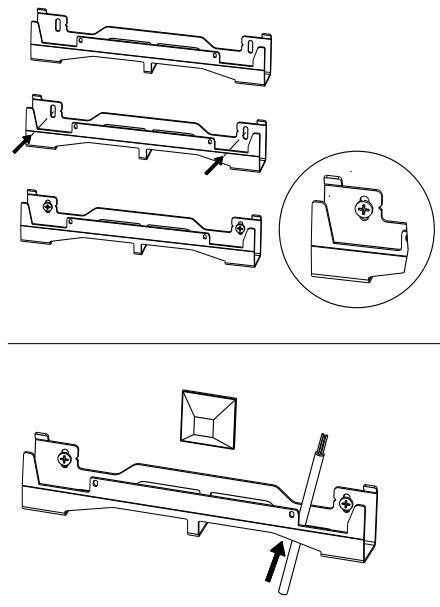

1.4.2 - Déverrouiller la patte d'accrochage de l’appareil

Dévissez les supports muraux du radiateur. Prévoyez des chevilles et des vis adaptées à votre type de mur en fonction du poids de l'appareil (les vis et les chevilles ne sont pas fournies).

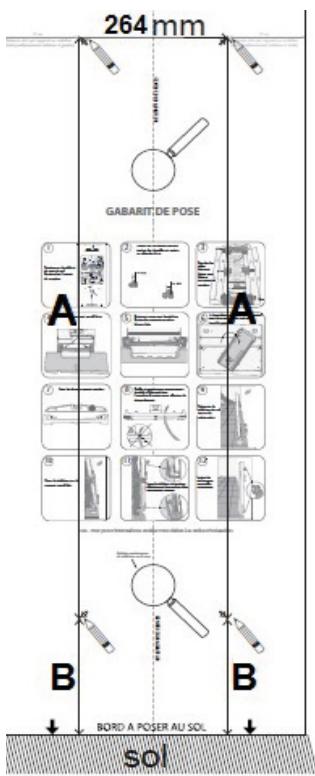

Utilisez le gabarit de pose.

Repérez le milieu du radiateur à l’aide de la ligne en pointillé.

Repérez les 4 points de perçage pour la

fixation du radiateur et pointez les avec un crayon.

Puissance A B 1000/1500/2000W | 1259 | 391

- Percez les 4 trous de fixation du radiateur et insérez les chevilles.

- Positionnez les supports muraux. - Assurez-vous que les supports sont de niveau.

- Vissez les supports.

- Sile boîtier de raccordement électrique est situé au-dessus du support mural bas, pour effectuer le raccordement, passez le câble d'alimentation dans le support. Vous évitez ainsi le pincement du câble.

1.4.3 - Raccorder l’appareil

Sortir l'appareil de son carton et retirer les cales.

Pour faciliter le raccordement, cet appareil a été conçu afin qu'il tienne debout le temps du raccordement.

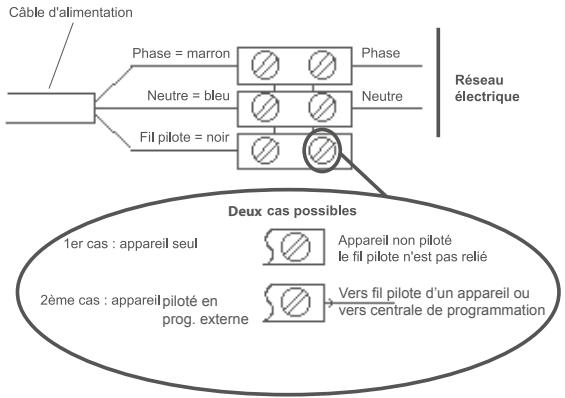

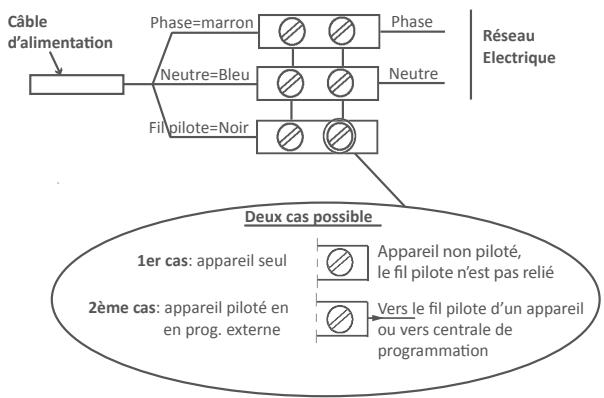

Règle de raccordement

- L'appareil doit être alimenté en 230V 50 Hz.

- L'appareil doit être directement raccordé à une canalisation fixe dans laquelle est incorporé un dispositif de déconnexion omnipolaire conforme aux règles d'installation. Le raccordement au secteur se fera à l’aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d’un boîtier de raccordement.

- Dans des locaux humides comme les cuisines, les salles de bains, il faut installer le boîtier de raccordement à au moins 25 cm du sol minimum. L'installation doit être équipée d’un dispositif de protection de type disjoncteur différentiel 30mA.

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

- Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

Cäbie d'alimentation:

Aer cas : appareil seul

pote d'un appareil ou rirale de programmation

2ème cas : appareil piloté en prog. exteme

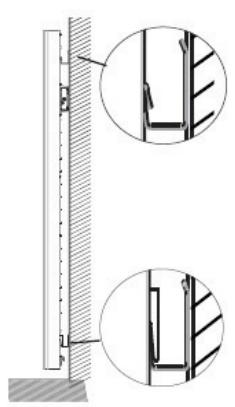

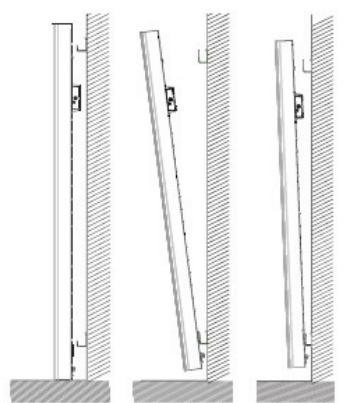

1.4.4 - Fixer l'appareil

Votre appareil a été livré avec deux pattes de préhension pour vous aider à le soulever et à le poser sur son support mural.

- Une fois le raccordement fait, coupez l'alimentation au tableau électrique.

- Placez le radiateur au sol devant les supports muraux.

- Insérez les pattes dans les grilles latérales.

- Levez le radiateur pour poser les crochets inférieurs du radiateur sur le support mural bas.

- Rapprochez le haut du radiateur du support mural haut jusqu'au contact.

- Levez légèrement le radiateur du mur.

- Rapprochez le haut du radiateur du mur.

- Descendez légèrement le radiateur.

- Posez les crochets supérieurs sur le support mural haut et les crochets inférieurs sur le support mural bas.

Avant toute action d'entretien, éteignez votre appareil en mettant l'interrupteur Marche/Arrêt en position 0.

Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par an, d'effectuer à l’aide d’un aspirateur ou d’une brosse, le dépoussiérage des grilles inférieures et supérieures ou latérales de l'appareil. L'appareil peut être nettoyé avec un chiffon humide et du savon liquide; ne jamais utiliser de produits abrasifs et de solvants. En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l’air ambiant. Il est conseillé, dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...). Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

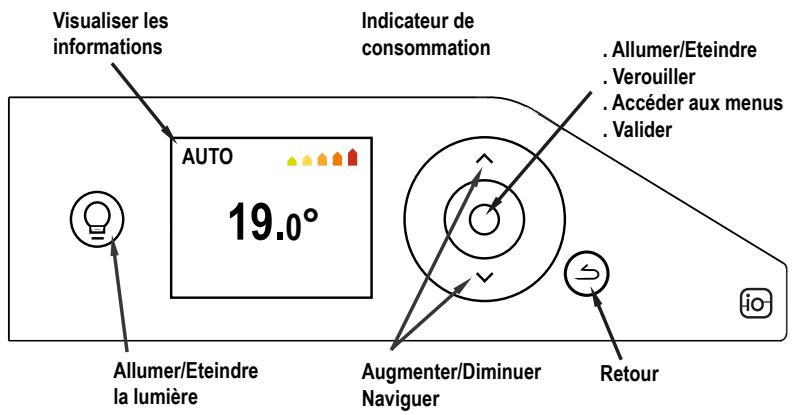

2 - Prise en main rapide 2.1 - Principe de Fonctionnement

Visualiser les Indicateur de informations consommation . Allumer/Eteindre . Verouiller . Accéder aux menus

2.2 - Allumer/éteindre l’appareil

Un interrupteur Marche/Arrêt est situé à l'arrière droit du boîtier de l'appareil.

Utilisez l'interrupteur uniquement pour un arrêt prolongé (hors période de chauffe).Positionnez l'interrupteur situé à l'arrière de l'appareil sur | pour mettre l'appareil sous tension. Si l'interrupteur est positionné sur 0, l'appareil n’est plus connecté et la diffusion de la lumière n'est plus active.

Lorsque l'appareil est mis hors tension, un nouveau réglage de la date et de l'heure peut être nécessaire.

AUTO +) Détections © .

À Informations VO atlantic LE Paramétrages QD Arrêt

Appuyer pour allumer

Quel que soit le menu dans lequel vous êtes, vous pouvez arrêter la fonction chauffage. La fonction lumière reste accessible.

Pour arrêter la fonction chauffage, appuyez sur V” jusqu'à atteindre () Arrêt et validez avec ©.

Pour mettre en marche la fonction chauffage, faites un appui sur

2.2.1 - Mettre en marche / arrêter l'appareil

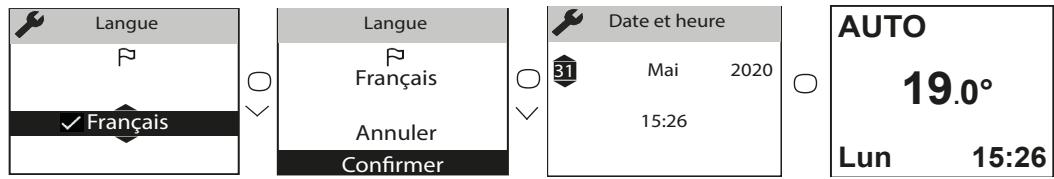

2.2.1.1 - Réglage de l'heure et de la date

Ala première mise en marche, choisissez la langue, puis renseignez la date et l'heure.

A la première mise en marche, - le mode AUTO est sélectionné, - la température de consigne est réglée à 19°C.

2.3 - Réglage rapide de la température

Pour modifier la température de consigne, utilisez \ ou \/.

Utilisez l'indicateur de consommation pour optimiser votre réglage. Quand l'indicateur de consommation se trouve au niveau du symbole vert, vous êtes à un niveau de température inférieur ou égal à la température conseillée.

Il faut environ 6 heures minimum pour que la température se stabilise dans la pièce.

Il est possible en fonction de votre installation que vous releviez une température différente de celle affichée sur votre appareil. Dans ce cas, reportez-vous au chapitre «Etalonnage».

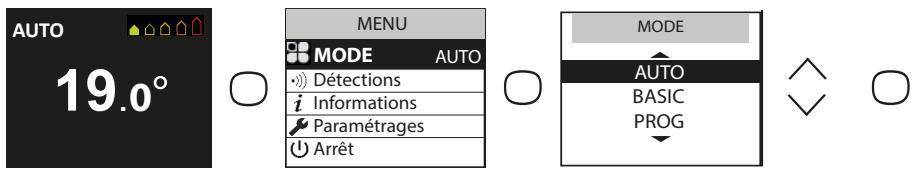

2.4 - Choix du mode de fonctionnement

3 modes de fonctionnement sont proposés.

- AUTO : Activation du pilotage intelligent.

- BASIC : Accès uniquement au réglage de la température.

- PROG : Programmation manuelle des fonctions. Avant toute action, réveillez l’écran en appuyant sur la touche ©. Choisissez le mode le plus adapté à votre besoin.

À Informations. @) BASIC V O

(F Paramétrages PROG O Arrêt

2.4.1 Le mode AUTO Ce mode permet d'activer le pilotage intelligent. Vous réglez la température désirée lors de votre présence dans la pièce et l'appareil optimise votre confort tout en réalisant des économies.

+ mémorise votre rythme de vie hebdomadaire et ses évolutions pour effectuer automatiquement la programmation optimale,

+ anticipe la chauffe pour que vous ayez la bonne température à votre retour dans la pièce,

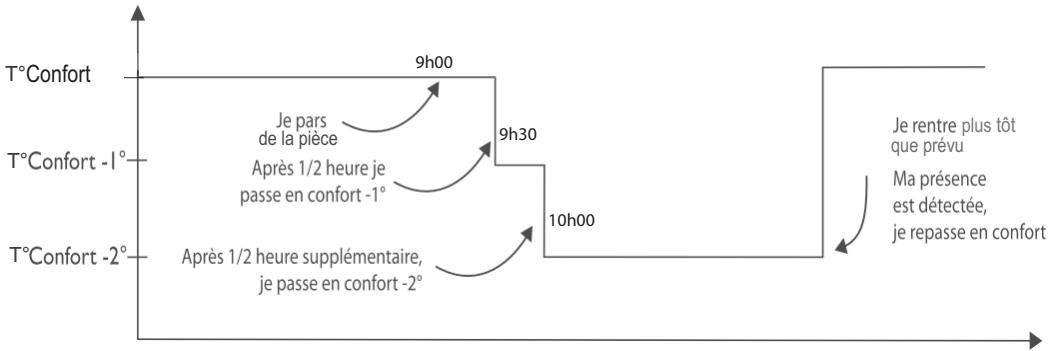

+ détecte vos présences et absences imprévues pour ajuster la température automatiquement,

+ détecte les ouvertures et fermetures de fenêtre pour baisser la température de consigne à 7°C quand vous aérez.

2.4.1.1 - Fonctions accessibles en mode Auto

informations | F Paramétrages Arrêt

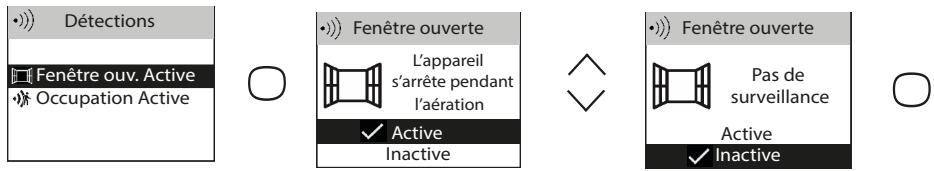

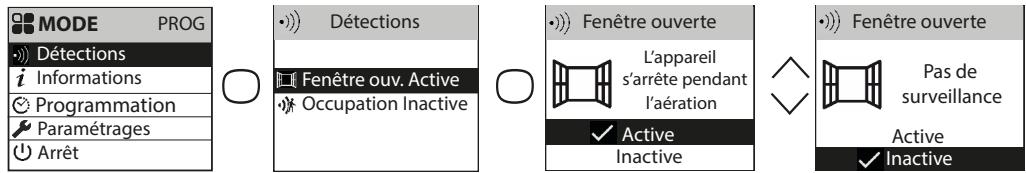

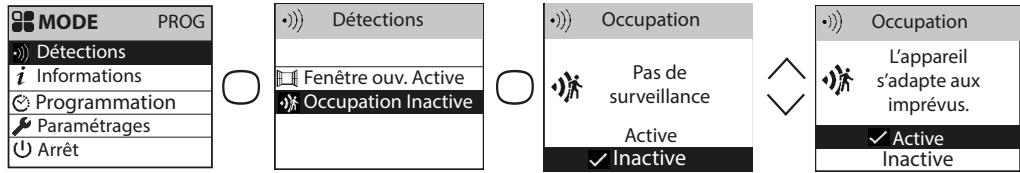

+ __ Fonction détections La fonction détection d'occupation est toujours active.

F} Détections -) Fenétre ouverte L)} Fenêtre ouverte

L'appareil Fenêtre ouv. Ac

: Ko) srtepenaen | Pas de

Pour plus d'information sur la fonction, reportez-vous au chapitre «Fonctions détections».

+ Visualisation des informations du pilotage intelligent

Permet de visualiser les périodes de présence observées par l'appareil pour chaque jour de la semaine. Votre appareil apprend, mémorise et évalue en permanence votre rythme de vie pour adapter la température de votre pièce.

Après la première mise en marche, une semaine de fonctionnement est nécessaire pour définir l’autoprogramme. Il s’affine ensuite et évolue au fil du temps. Durant cette première semaine, l'appareil suit la température Confort.

À Informations Autoprogrammation

Temps d'anticipation

Pour anticiper de manière optimale sa mise en chauffe avant votre retour, votre appareil apprend et mémorise le temps de montée en température en fonction des caractéristiques de votre pièce (volume,isolation, température extérieure …).

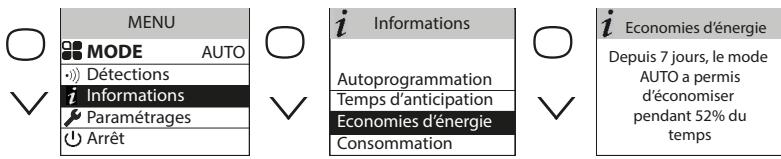

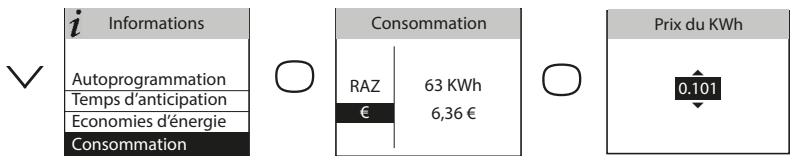

Votre appareil vous informe des économies réalisées en indiquant le pourcentage de temps pendant lequel il a effectué un abaissement de la température sur les 7 derniers jours.

Après la première mise en marche, une semaine de fonctionnement est nécessaire pour pouvoir visualiser un premier résultat. Ensuite, il sera mis à jour en permanence. Durant cette période, l'appareil sera continuellement en mode Confort.

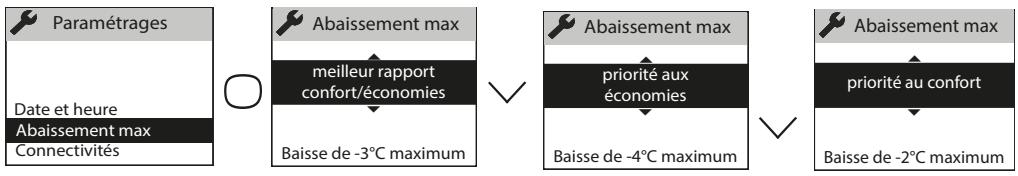

+ __ Accéder aux paramètres d’abaissement de la température

Permet de régler le niveau d’abaissement maximum de la température que vous souhaitez effectuer lors de vos périodes d’absences (de -2°C à -4°C).

Par défaut, il est réglé à -3°C.

JF Parametrages Æ Abaissement max DE amener |A Abaissement max

O IL Temps d'anticipation Pour votre confort, la montée en température démarre 1H30 avant votre arrivée

ur rapport priorité au)

Date et heure a \ NV Conneetvités Baisse de-3°C maximum Baisse de -4°C maximum Baisse de -2°C maximum 2.4.2 - Le mode BASIC MENU L'appareil suit en permanence la température de consigne réglée. Qu BASIC] Ciotat A A aramétrages Toutes les fonctions intelligentes sont désactivées. QD Arrêt

2.4.3 - Le mode PROG Le mode PROG vous permet de gérer manuellement les fonctions de votre appareil.

2.4.3.1 - Fonctions détections

Par défaut, la détection de fenêtre ouverte/fenêtre fermée est active. [88 MODE PROG FH) Détections +) Fenêtre ouverte (3) Fenêtre ouverte

L'appareil à Informations el" Te) LA samétependant| /N A Pas de [G Programmation fi} Occupation Inactive l'aération V surveillance

L£ Paramétrages Active O Arrêt inactive In

Par défaut, la détection d'occupation est inactive. PROG +) Détections +) Occupation +} Occupation

L'appareil À Informations % Pas de AN DS s'adapte aux G Programmation surveillance NV imprévus.

L# Paramétrages Active Dar pc CO Arrét inactive

2.4.3.2 - Réglage de la température de consigne

Ala mise en marche de l'appareil, les plages suivantes sont définies : Lundi à vendredi, confort de 5h à 9h et de 17h à 23h. Samedi et dimanche, confort de 5h à 23h. Vous pouvez modifier ces plages et définir 3 plages de température Confort par jour. Pendant ces plages Confort, la consigne de température est réglée à l’aide de LAN ou \/ . En dehors des plages Confort, l’abaissement est réglé dans le mode|© Programmation Prog «Abaissement T° ECO» . Lundi

La valeur d’abaissement par défaut de -3,5°C est recommandée pou une meilleure performance énergétique

2.4.3.3 - Réglage de la programmation

2.4.3.3.1 - Programmation interne

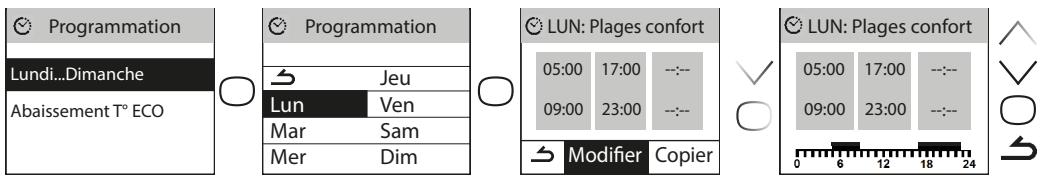

+ __ Modifier les programmes

Vous pouvez programmer jusqu’à 3 plages de température Confort pour chaque jour de la semaine. En dehors des plages Confort, la température Eco (par défaut -3.5°c) est réglée. Pour changer cette valeur, voir le chapitre 2.4.3.2.

Sélectionnez le jour avec NV. Validez ©.

Sélectionnez «Modifier» avec V”. Validez ©.

Choisissez l'heure de début de la 1ère plage Confort avec /N ou V.

Validez ©. Choisissez l'heure de fin avec /\ ou V/. Validez ©.

Faites la même opération pour la 2ème plage Confort puis pour la 3ème plage Confort et validez ©.

Selectionnez À puis deplacez vous sur le jour suivant avec NV.

© Programmation © Programmation (© LUN: Plages confort IC LUN: Plages confort

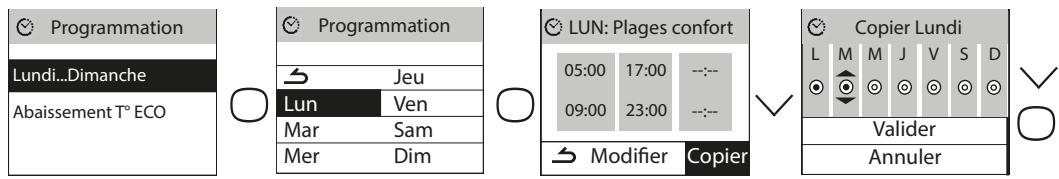

+ Copier un programme

Vous pouvez copier le programme d’une journée sur un (plusieurs) jour(s). Sélectionnez le jour à copier avec V7, valider O (ex: lundi).

Sélectionnez «Copier» avec NV. Validez ©.

Passez d’un jour à l’autre avec ©.

Validez le jour vers lequel copier avec NV puis passer au jour suivant avec ©).

© Programmation © Programmation © LUN: Plages confort © Copier Lundi 5506 LA M} [Me 0 Ve LS" D = Jeu .n eodbobcceo abaissementreco | ©) EE en ©) wow bio = VE Mar Sam Valider O Mer Dim 2 Modifier Annuler

+ __ Supprimer une plage de température confort

Sélectionnez le jour avec V”. Validez ©)

Sélectionnez «Modifier». Validez ().

Sur l'heure de début, sélectionnez 0:00 avec V/. Validez ©.

Sur l'heure de fin, sélectionnez également 0:00 avec VW puis validez ©. 2.4.3.3.2 - Programmation externe

L'appareil suit les ordres de la commande externe de votre installation par liaison Fil Pilote.

Sélectionnez «Source programmation» avec V/ puis valider ©. Choisissez «Pilotage externe» avec V” puis validez ©.

JODE PROG À Paramétrages ÆSource programmation

Mnformations / / Lename ai et omé © Programmation | Date et heure L# Paramétrages (e C2 |mogramme inteme O Arét Connectivi

2.5 - Fonction Lumière

Créer une ambiance feutrée dans votre salon, disposer d’une veilleuse dans la chambre de vos enfants ou encore vous permettre de vous lever sans risque dans la nuit, à vous de choisir grâce à l'intégration d’une fonction lumière sur votre radiateur. Celle-ci est pilotable depuis votre boîtier de commande sur le produit et/ou directement depuis votre application smartphone/tablette Cozytouch.

Vous pourrez ainsi modifier la minuterie (de 20min à permanent), l'intensité lumineuse (4 niveaux possibles) et même choisir d'activer ou de désactiver la fonction indépendante d'éclairage automatique de 30 secondes lors d’une détection dans l'obscurité.

La fonction «Eclairage auto» est également accessible depuis l'application Cozytouch.

2.5.1 Allumer / éteindre la lumière

Un appui sur le bouton Lumière vous permet d'allumer ou d’éteindre la lumière.

Lorsque vous êtes dans le mode «lumière», un appui sur le bouton lumière éteint la lumière et revient au mode chauffage.

Un appuis sur le bouton retour revient au mode chauffage sans éteindre la lumière.

La fonction «Eclairage auto» (voir ci-dessous) est indépendante des autres réglages et la détection dans l'obscurité reste active (ou inactive) même si la lumière est éteinte.

2.5.2 Réglage de la luminosité

19.0° @) Luminosité ©O LL e

Le menu «Luminosité» permet de régler l'intensité lumineuse diffusée par l'appareil, sur 4 niveaux. 20 «

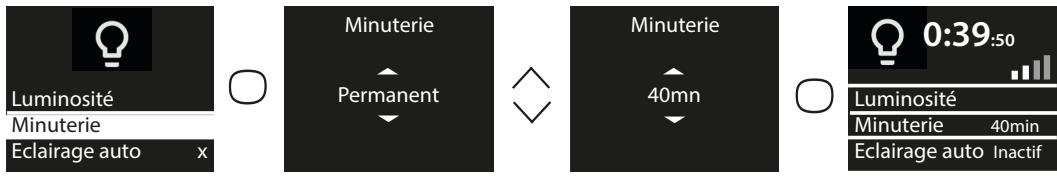

2.5.3 Réglage de la minuterie

Le menu «Minuterie» permet de régler le temps d'allumage de la lumière. Ce temps peut être réglé sur permanent / 4 heures / 1 heure / 40 minutes / 20 minutes. Par

défaut, ce réglage est en position «permanent». nn

Minuterie Omn © TE E Minutene 20m

Eclairage auto Inactif

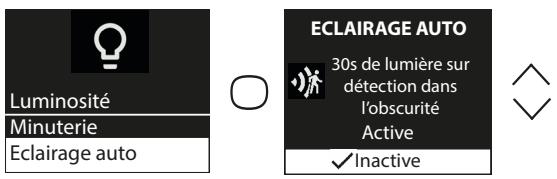

2.5.4 Fonction «Eclairage auto»

L'option «Eclairage auto» détecte les présences dans l'obscurité et déclenche automatiquement la lumière à faible luminosité pendant 30 secondes.

#\ Dans le cas de l'installation du radiateur dans une chambre, si le détecteur de présence est orienté vers le lit, il se peut que la lumière s'allume en fonction de vos mouvements nocturnes. Dans ce cas, il est conseillé de laisser la fonction «Eclairage auto» inactive.

2.5.5 Activation de la lumière à partir de l'application Cozytouch

+. 305 de lumière sur

+# détection dans l'obscurité Activ

Si vos appareils sont connectés via l'application Cozytouch, vous pouvez allumer et éteindre la lumière des radiateurs de chaque pièce à partir de l'application, sur les appareils pourvus de la fonction lumière.

Si plusieurs de vos appareils sont jumelés à l'intérieur d'une même pièce, à partir de l'application, vous allumerez/éteindrez la lumière de tous les radiateurs de la pièce en même temps.

Si vous souhaitez allumer indépendamment les radiateurs d'une même pièce, activez la lumière directement sur le radiateur.

La fonction «Eclairage auto» est accessible depuis l'application Cozytouch.

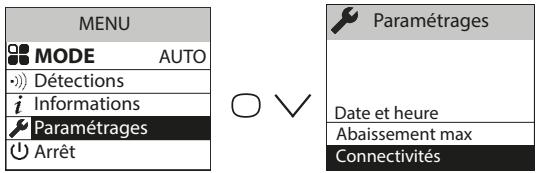

Avant toute action, réveillez l'écran en appuyant sur une touche. Ce menu vous permet d'accéder aux paramétrages de Connectivités.

k MENU LÆ Paramétrage

jE MODE AUTO) )} Détections

informations © V/ | nate et heure

AT Nos boîtiers sont compatibles iO-homecontrol®.

Cette technologie de communication radio sans fil hautement sécurisée, est intégrée dans une large gamme d'équipements de la maison proposée par des marques partenaires, spécialistes de l'habitat.

: its : ® Sur nos radiateurs de chauffage intégrant iO-homecontrol® vous pouvez par le menu «connectivités» :

+ Jumeler plusieurs appareils compatibles entre eux dans une même pièce.

Pour un fonctionnement optimal, seuls des appareils situés dans une même pièce doivent être jumelés (jusqu'à 5 appareils maximum dans une même pièce).

+ Connecter vos appareils à l'application Cozytouch, pour les piloter à distance (il est nécessaire d'acquérir un Bridge Cozytouch).

3.1 - Jumelage entre appareils d’une même pièce

Les radiateurs, situés dans une même pièce peuvent être jumelés pour leur permettre de communiquer et partager des informations. Par exemple, quand plusieurs appareils sont jumelés, un changement de température de consigne ou de mode sur un appareil se répercute immédiatement sur les autres radiateurs de la pièce.

De la même manière, si un des radiateurs de la pièce détecte votre présence ou

une ouverture/fermeture de fenêtre, il communiquera cette information aux autres radiateurs.

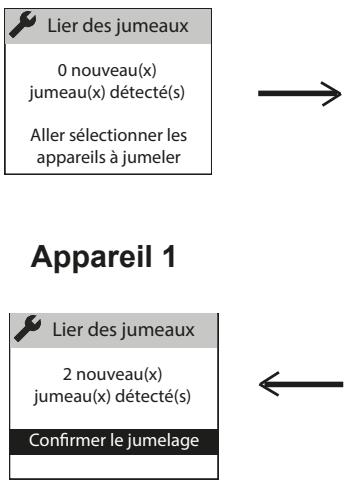

Accéder au JUMELAGE MENU Æ Paramétrages # Connectivités (88 MODE AUTO Déte: is V Gromton O NV loue ctneue OV o “Abaissement max Connexion

Exemple : jumeler 3 appareils d'une même pièce

Appareil 1 Appareil 1 Appareil 2 #Æ_ jumelage Æ Lier des jumeaux Æ Jumelage Cet appareil n'a M O nouveau(x) Cet appareil n'a aucun jumeau — jumeau() détecté(s) —> aucun jumeau Attendre Aller sélectionner les ‘Abandonner affichage appareils à jumeler Abandonner suivant nl Appareils 1 2 3 Appareil 1 Appareil 3 Æ Lier des jumeaux |Æ Lier des jumeaux LÆ Jumelage Processus réalisé à 100% 2 nouveau(x) Cet appareil n'a Cet appareil a 2 jumeau(x) détecté(s) <— aucun jumeau nouveau( jumeau)

Voir les appareils jumelé: Vous pouvez voir les appareils que vous avez jumelés entre eux.

Æ Connectivités Æ jumelage Æ Voir les jumeaux Æ Voir les jumeaux 2 jumeaux Les appareils O O cignoteront O Chaque appareil O

Séparer les jumeaux "Abandonner

Annuler le jumelage _(Séparer les jumeaux) :

rl Cette opération supprime tous les liens entre appareils

Il faut annuler le jumelage existant («voir Annuler le jumelage») et recommencer l'opération pour jumeler tous les appareils entre eux.

# Connectivités Æ jumelage À Séparer jumeaux 2jumeaux Suppression O O des liens O Connexion Voir les jumeaux Abandonner # Séparer jumeaux # Séparer jumeaux Processus réalisé à Processus réalisé à 40% 100%. Cet appareil | (7) z n'a plus de jumeau

Cet appareil est compatible avec notre Offre Cozytouch (Toutes les informations sont disponibles sur notre site Internet) et avec les bridges utilisant le protocole iO- homecontrol .

Accessoires nécessaires :

Application Cozytouch | Bridge Cozytouch. Vendu | Box d'accès compatible iOS et Android. | par les distributeurs de notre | à internet Téléchargement gratuit sur App | marque ou sur notre site

Store ou Google Store internet

Cette installation vous permet de piloter, programmer, contrôler votre (vos) appareil(s) à distance, via un smartphone ou une tablette.

Vous pouvez par exemple modifier la température de consigne, ou le mode de fonctionnement, gérer vos absences en indiquant votre date de retour, ou visualiser la consommation de vos appareils.

Si vous souhaitez jumeler plusieurs appareils d'une même pièce via l'application, il faut connecter les appareils un par un, jusqu'à 20 appareils dans le même logement.

Effectuez toutes les opérations de connexion ou de pilotage à partir de l'application (suivez les instructions affichées sur votre smartphone ou votre * tablette).

Connecter vos appareils Suivez les instructions données dans l'application.

,_ 1/Siles appareils sont déjà jumelés entre eux, et que vous souhaitez vous # , connectez à l'application, annulez le jumelage.

2] Connectez les radiateurs d’une même pièce, un par un.

De même que l’on ne peut pas jumeler en local des produits entre eux s'ils ont déjà été connectés dans l’application dans des pièces différentes.

4 - Réglages avancés 4.1 - Détection d'occupation

Permet de ne chauffer votre pièce que lorsqu'une personne est présente. L'appareil chauffera alors en température Confort.

13m, La détection se fait au dessus du capteur (Z 40 cm du sol)

Respecter la cote d'installation

Activer/désactiver la fonction Mode Auto #) Fonction toujours active en Mode Auto.

(98 MODE PROG +) Détections

4 Informations (FF Fenêtre ouv. Active (CG Programmation _ LZ Paramétrages CL tour te danses mode

Ex : Votre appareil est réglé à 19°C en Confort (programmé ou non). - 9h00, vous partez de la pièce;

- 9h30, la température de fonctionnement passe à 18°C;

- 10h00, la température de fonctionnement passe à 17°C.

T°Confort d Abe on30 Jarente s TConfort -I° base Pres Ma présence | 10h00 est détectée, : je repasse en confort T°Confort -2° Après 1/2 heure supplémentaire, je passe en confort -2'

Mode Prog Par défaut, la fonction détection d'occupation est inactive.

IODE PROG )) Détections ) Occupation

L’activation de la fonction détection d'occupation dans le Mode Prog, permet de gérer vos présences imprévues automatiquement.

Exemple : Lundi vous aviez programmé une plage de température de 17h00 à 23h00. Vous rentrez à 15h00. L'appareil détecte votre présence et passe automatiquement en plage de température Confort.

+ __ Dérogation ponctuelle à la programmation

Fonction détection d'occupation Inactive En cas d'activation, cette fonction permet de gérer vos présences imprévues.

Exemple : Lundi vous aviez programmé une plage de température Confort de 17h00 à 23h00. Vous rentrez à 15h00 et l'appareil affiche une température Eco.

Vous pouvez augmenter manuellement la température.

La dérogation ponctuelle est active jusqu'à la prochaine plage de température Confort définie dans le programme. L'appareil reprend ensuite son fonctionnement normal.

4.2 - Détection fenêtre ouverte

Permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres. Si vous oubliez d’éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à votre appareil de chauffer inutilement.

L'appareil passe automatiquement en température Hors Gel (7°C) lorsqu'il détecte une fenêtre ouverte et remonte à la température de consigne lorsqu'il détecte sa fermeture (le temps de détection est variable). L'appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :

. la température souhaitée dans la pièce . la température extérieure . la configuration de l'installation

Dans le cas d'appareils jumelés, la détection sur l'un des appareils est répercutée

F) sur l'ensemble des appareils jumelés. De la même manière, si on désactive la * fonction sur l’un des appareils, elle est désactivée sur l'ensemble des appareils jumelés.

Activer/désactiver la fonction Cette fonction n’est accessible que dans les modes AUTO ou PROG.

fe MODE PROG FH) Détections (3) Fenêtre ouverte (3) Fenêtre ouverte L'appareil

1 Informations PA s'arrête pendant EH Pas de

JG Programmation —| O en OU survellance

LE Paramétrages CO Arèt inactive

Via le «Menu Expert», vous pouvez désactiver la détection de fenêtre ouverte d’un seul appareil sans désactiver les autres dans le cas d'appareils jumelés (voir chapitre «Paramétrages» du menu expert page 27). Ce même appareil passera en hors gel en cas de détection de fenêtre ouverte par l’un des autres produits jumeaux.

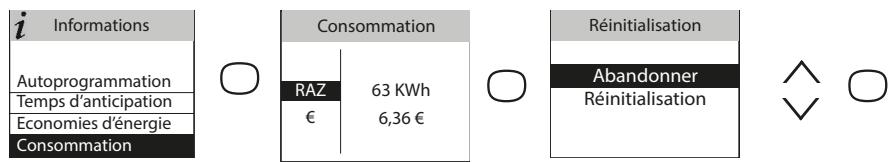

4.3 - Consommation et économies d'énergie

Vous avez accès à l'indicateur de consommation énergétique par le menu information. Il vous affichera la consommation en KWh et le prix en euros.

Accéder au menu information

O Informations e À Economies d'énergie

Depuis 7 jours, le mode Autoprogrammation AUTO a permis

A7 [mp dnrapaton | d'économiser

pendant 52% du Consommation temps Consommation À Iormations Consommation Prix du Ki

NV auoprogemmaton | ©) || &xm | ©

FEMpS d'anticipaton Economies d'énergie 636€

À formations Consommation Réinitialisation

Autoprogrammation AN nusregenmtan _ © own OM SO “Economies d'énergie — € 636€

4.4 - Verrouillage des commandes

Afin d'éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de votre appareil en faisant un appui long sur @)

Sélectionnez «Verrouiller» Ki et validez avec O :

Eteindre Faites de même pour déverrouiller les commandes en sélectionnant Verrouiller «Déverrouiller» à.

Il est nécessaire d'attendre 6 heures au minimum pour que la température se stabilise. Il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur l'appareil (un écart de 0,5° C est normal.) Dans ce cas, reportez-vous au «Menu Expert», chapitre «Config. fonctions».

Nos appareils sont compatibles avec les différents systèmes de délestage via le fil pilote ou radio io-homecontrol. Vous ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos appareils. Des coupures franches d’alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant. Lors des périodes de délestage, l'écran affiche «ordre de delestage prioritaire».

L'appareil revient ensuite à son mode de fonctionnement initial.

Pour accéder au menu Expert, appuyez simultanément sur les touches © et \ . Ce menu permet d'accéder aux fonctions avancées de l'appareil.

1 Permet d'obtenir des informations sur l'appareil qui pourront vous être demandées en cas de

contact avec le SAV. informations

Eté/Hiver automatique.

Permet d'activer ou de désactiver le passage automatique de l'heure à l'heure d'hiver.

Par défaut, ce parametrage est actif.

Général | nque Permet de choisir la langue : français, anglais, espagnol, g allemand, portugais, néerlandais.

Permet de revenir au réglage de base usine (mode Auto actif, consigne à 19°C, abaissement à 3,5°C, fonctions détections Réinitialisation actives). Le jumelage entre les appareils, la connexion à l'application ou la connexion à un point de commande seront supprimés

ILest possible, en fonction de votre installation, que vous releviez

une température ambiante différente de celle affichée sur votre : appareil. Avant toute action, laissez stabiliser la température au Paramétrages moins 6h en mode confort, à la température souhaitée. Vous pouvez alors effectuer un étalonnage de votre appareil pour Etalonnage T° ajuster la température de consigne à la température relevée dans la pièce . La valeur d'étalonage est comprise entre -3°C

et+3°C Config. Exemple : la température affichée sur votre radiateur est 20°C. fonctions Celle affichée sur votre thermomètre est de 22°C => choisissez

la valeur d'étalonnage +2°C.

En cas de jumelage, permet de désactiver la fonction détection fenêtre ouverte sur cet appareil uniquement. La désactivation Détection fenêtre | de la fonction sur cet appareil ne désactive pas la fonction sur les autres appareils jumelés et lui permet de suivre la fonction Détection fenêtre ouverte des autres appareils jumelés.

Effacement Réservé aux appareils gérés par radio.

Permet d'enregistrer une température de consigne

rem pérature maximum qui ne pourra pas être dépassée. Elle est réglée par défaut à 28°C et peut être modifiée (de 19°C à 28°C). Permet de brider partiellement ou totalement les réglages de l'appareil.

[# Contrôle d'accès & Contrôle d'accès Réglages autorisés Tu Restrictions Température seule Aucun (fout verrouillé)

Permet d'enregistrer un code personnel d'accès au Menu Expert. Une fois activé, l'accès au Menu Expert est codé.

Vous pouvez noter ici Code PIN votre code personnel [] [] [] Pour le désactiver, retournez dans Menu Expert, saisissez

votre code personnel, et retournez dans Paramétrages -->

Restrictions > Code PIN La clé de sécurité permet de sécuriser votre installaton iO afin de ne pas interférer avec un équipement voisin. L'échange de clé donne la possibilité d'associer un point de

Paramétrages commande i0 à votre installation. Envoyer la clé gets ‘envoyer la clé de sécurité à un point de commande sécurité ' ë ; ; &h Privilégiez cette opération si les appareils sont jumelés. Attention, si vous utilisez une télécommande centralisée pour des volets roulants, une nouvelle clé sera envoyée au point de commande iO, qui lui, la renverra à la , télécommande centralisée. Connectivités — Permet de recevoir la clé de sécurité d'un point de Recevoir la clé | commande iO. de sécurité & Rend non fonctionnel le jumelage existant si la clé de sécurité n'est pas transmise aux autres jumeaux. Après l'échange de clé, cette opération est nécessaire pour Autoriser ftre l tion à td (de externe 10 ‘Association permettre l'association à un point de commande externe i de notre marque. Réinit Supprime toutes les connectivités (jumelage des appareils, Connectivités connexion à l'application, connexion à un point de commande centralisé). Corps Mise en route du corps de chauffe pendant 5 minutes afin de vérifier le principal fonctionnement. Capteur de Active le capteur afin de vérifier le bon fonctionnement. présence Test n Emission signal | Permet de vérifier la bonne communication radio entre test deux appareils par l'émission de signal sur un appareil et Radio réception de signal sur l'autre. Si le signal est faible, il y a

Réception signal | Un risque de perte de communication. Vérifiez l'installation test (distance et/ou obstacles entre les appareils)

Pour sortir du Menu Expert, faites autant de fois de retour arrière En) , Selectionnez

"Abandonner' avec V” et validez avec ©.

Vérifications à faire

L'écran du boîtier de commande ne s'allume pas.

Vérifiez que l'interrupteur situé à l'arrière de l'appareil est en posi- tion I. Vérifiez que l'appareil est alimenté électriquement.

La température d'ambiance est différente de celle affichée sur l'appareil.

Il est nécessaire d'attendre 6 heures au minimum pour que la tem- pérature se stabilise.

Il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur l'appareil (un écart de 0,5° Cest normal.) Dans ce cas, reportez-vous au «Menu Expert», chapitre «Calibration T°».

L'appareil ne chauffe pas.

Si vous êtes en programmation, vérifiez que vous êtes sur une plage horaire Confort. Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n’a pas coupé le fonctionnement de l'appareil. Vérifiez la température de l'air de la pièce : si elle est trop élevée par rapport à la température de consigne, l'appareil ne chauffe pas.

L'appareil chauffe tout le temps

Vérifiez que l'appareil n’est pas situé dans un courant d'air (porte ouverte à proximité, sortie d'air par le cache câble à l'arrière de l'appareil) ou que le réglage de la température n’a pas été modifié.

Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué), coupez l'alimentation de l'appareil (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le.

Si le phénomène se reproduit fréquemment, faites contrôler l'alimen- tation par votre distributeur d'énergie.

L'appareil ne chauffe pas assez.

Augmentez la température en appuyant sur /\(reportez-vous au cha- bitre «Régler la température»).

Si le réglage est au maximum, faites les vérifications suivantes :

- Vérifiez si un autre mode de chauffage existe dans la pièce.

- Assurez-vous que votre appareil ne chauffe que la pièce (porte fer- mée).

- Faites vérifier la tension d'alimentation de l'appareil.

- Vérifiez si la puissance de votre appareil est adaptée à la taille de votre pièce (nous vous préconisons en moyenne [00 Wim? pour une hauteur de plafond de 2,50 m ou 40W/m°).

L'appareil est très chaud en surface.

Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la tempé- rature maximale de surface étant limitée conformément à la norme NF Electricité. Si toutefois vous jugez que votre appareil est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons en moyenne 100 Wim? pour une hauteur sous plafond de 2,50 m ou 40W/m°) et que l'appareil n’est pas placé dans un courant d'air qui perturberait sa régulation.

Vérifications à faire

Des traces de salis- sures apparaissent sur le mur autour de

En ambiance polluée, des salissures peuvent apparaître sur les sorties d'air de l'appareil ou au mur Ce phénomène est lié à la mauvaise qua- lité de l'air ambiant (fumée de cigarettes, bougies, encens, cheminée, Il est conseillé dans ce cas de vérifier la bonne aération de la pièce

(ventilation, entrée d'air, etc...).

Le Menu Expert n'est pas accessible.

Vous avez enregistré un code PIN.Vous devez saisir votre code pour accéder au menu Expert (voir chapitre Menu expert).

L'appareil ne suit pas les ordres de programmation interne.

Vérifiez que la date et l'heure sont réglées.

Vérifiez que l'appareil est en Mode PROG et que la programmation interne est sélectionnée.

L'appareil ne suit pas les ordres de programmation externes.

Assurez-vous de la bonne utilisation de la centrale de programma- tion (voir notice d'utilisation de la centrale).

Vérifiez que l'appareil est en Mode PROG et source de programma- tion « Pilotage ext.» .

L'appareil ne répond pas aux ordres du fil pilote.

Pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :

Ordres reçus paclescope Réf! | Mode obtenu

115 V négatif KZ [HORS GEL … ARRET

+ 115 V positif D REtence

ans Te cadre de la programmation par fl pilote ou courant porteur,

les ordres hors gel ou délestage sont prioritaires.

Le délai de basculement du mode Confort vers le mode Eco est de l’ordre de 12 secondes.

Le délai de basculement du mode Confort -1/-2 vers Confort est de l’ordre de 5 minutes.

Si vous n'avez pas réussi à résoudre votre problème, contactez votre distributeur/installateur, munissez-vous des références de l'appareil. Elles sont situées sur le côté de l'appareil.

Mesurez la température de la pièce.

Le Code commercial (C) et le Numéro de série (E) identifient auprès du constructeur l'appareil que vous venez d'acquérir.

A Normes, labels de qualité & E A B Marque commerciale [ € Code commercial

D Référence de fabrication E N° de série

F N° de constructeur

: Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

REPRISE A DÉPOSER À DÉPOSER FR AA ALALURAISON EN MAGASIN EN DÉCHÈTERIE Cet appareil

+ se recycle KO ou ou K à

Points de collecte sur wwwquefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Caractéristiques Techniques mesurées et calculées conformément au RÉGLEMENT (UE) 2015/1188.

promSH-BD3.3-promSV-BD3.3-promSP- BD3.3

Références du modèle

Caractéristique Symbole Valeur Unité

Puissance thermique nominale P nom 0,5 à 20 kW Puissance thermique minimale P min 0,0 kW Puissance thermique maximale continue P maxc 2,0 kW Consommation d'électricité auxiliaire

À la puissance thermique nominale el max 0,000 kW

À la puissance thermique minimale el min 0,000 kW

el sb 0,00095 kW En mode veille

el sb 0,95 W Type de contrôle de la puissance thermique / de la température de la

Caractéristique Unité Information complémentaire

Contrôle électronique de la température pièce et

programmateur hebdomadaire. ou Autres options de contrôle

Contrôle de la température de la pièce, avec

détecteur de présence. ou Contrôle de la température de la pièce, avec

détecteur de fenêtre ouverte. ° Option de contrôle à distance. oui Contrôle adaptif de l'activation. oui Limitation de la durée d'activation. non Capteur à globe noir. non Coordonnées de contact Idem dernière de couverture

_ : ST f f A AN 4 L + à 11 k 2 Ê] Lo) ) DETAIL A si ï

Respecter la cote d'installation

8P Cachet du revendeur
