MODE D'EMPLOI Accessio digital 2 ATLANTIC

TYPE DE L'APPAREIL* : N° DE SÉRIE* :

BIP Rue Monge - BP 65

F-85002 LA ROCHE SUR YON International : consultez votre installateur

* Ces renseignements se trouvent sur la plaque signalétique. côté droit de l'appareil

On est bien chez vous.

MARQUE FRANÇAISE Home solutions

NOTICE D'UTILISATION ET D'INSTALLATION Installation and operating manual

À conserver par l'utilisateur

RECOMMANDÉE PAR LES PROFESSIONNELS SOLUTIONS CONNECTÉES

On est bien chez vous.

ACCESSIO RADIATEUR ÉLECTRIQUE NOTICE D'UTILISATION SIMPLIFIÉE BOÎTIER DE COMMANDE Affichage digital avec information sur le mode

en cours, la température

de consigne, les réglages

de programmation et l'indicateur de consommation

o Augmenter ou diminuer - Valider n la température sans avoir - Eteindre ou allumer (appui long) besoin de valider + Verrouiller ou déverrouiller (appui long) + Naviguer dans les menus

Lorsque le radiateur fonctionne mais que le boîtier n'est pas manipulé, l'écran n'est pas rétroéclairé et affiche la température de consigne.

JE METS EN MARCHE ET JE PILOTE MON RADIATEUR

+ À la première mise sous tension, suivez les instructions affichées à l'écran. Choisissez la langue, etc.

Pour modifier la température : (C)

+ Pour modifier l'heure, allez dans le menu principal et descendez jusqu'à «Paramètres» :

+ Pour sortir d'un menu à chaque instant, naviguez avec les flèches et validez l'icône Retour présente dans chaque menu

+ Pour verrouiller les commandes, faites un appui long sur () puis sélectionnez verrouiller

O D © Répétez cette opération pour déverrouiller.

2 - LES MODES DE FONCTIONNEMENT DE MON RADIATEUR Choisssez entre les 2 modes de fonctionnement: BASIC, PROG + Mode BASIC: accès uniquement au réglage de la température. + Mode PROG: programmation manuelle des fonctions.

3 - J'ACTIVE LE DÉTECTEUR DE FENÊTRE OUVERTE

+ Pour activer le détecteur, sélectionnez au préalable le mode PROG.

A A A e Oh D @ ‘aider pour activer ou désactiver V V v

L'activation du détecteur de fenêtre ouverte est déconseillée dans les couloirs et pièces comportant une porte donnant sur l'extérieur.

4 - JE PROGRAMME MON RADIATEUR La programmation permet d'adapter la température de la pièce à votre rythme de vie. Vous pouvez régler la température selon les périodes de présence [mode CONFORT] et d'absence (mode ECO) dans votre pièce.

Mode CONFORT : pour une température ambiante agréable dans votre pièce. La température est préréglée à 19°C.

Mode ECO : permet d'abaïisser la température de votre pièce lors d'une absence prolongée (entre 2 et 24 heures) de la maison ou pendant la nuit. La température est diminuée de 3,5°C par rapport à la température du mode CONFORT.

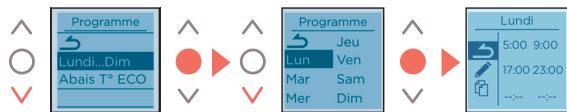

+ Accédez au menu Programme: A A A © Ok © v V v + Réglez la programmation jour par jour: A A A [e) L1a2e) VE] | v

Vous pouvez programmer jusqu'à 3 plages de température « Confort » pour chaque jour de la semaine. En dehors de ces plages, l'appareil effectue un abaissement de température {réglé par défaut à -3,5 °C)

A A A A [e] @h Faites varier les plages ©) et validez @ V V v

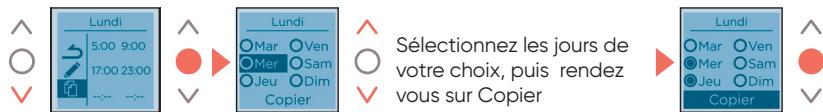

+ Recopiez la programmation sur un ou plusieurs autres jours de la semaine:

A A A Sélectionnez les jours de © (23 © Votre choix, puis rendez D V v V vous sur Copier

Installation. Préparer l'installation de l'appareil. . Fixer la patte d'accrochage au mur . Raccorder l'appareil Fixer l'appareil . Entretien.

Utilisation Principe de fonctionnement. . Premiere mise en marche ... Description des modes

Prog... L'interrupteur .… : Mettre en marche / Arrêter l'appareil . Verrouillage des commandes Fonction fenêtre ouverte... Régler la température

Le menu en mode BASIC... 12 Le menu en mode PROG -13 Utiliser la programmation interne. . 14 Modifier les programmes .. . 14 Copier un programme ..…. . . 14 Supprimer une plage de température confort... . 14 Utiliser la programmation externe 15 Le menu EXPERT 16 Restrictions. 17 Délestage.. .17 En cas de problème 18 Caractéristiques. 20

Conditions de garantie 21

Attention surface très chaude. Caution hot surface.

ATTENTION : Certaines parties de ce produit Am. peuvent devenir très chaudes et provoquer des brü- Surface très

ue lures. Il faut prêter une attention particulière en pré-

rune Sence d'enfants et de personnes vulnérables.

-Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

-Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habilitée.

-Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

-A la première mise en chauffe, une légère odeur peu apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil.

-Un système de gestion d'énergie ou de délestage par coupure d’ali- mentation électrique (phase et neutre) est incompatible avec nos

appareils. Il détériore le thermostat. 2

- La notice d'utilisation de cet appareil est disponible en vous connec- tant sur le site Internet du fabricant indiqué sur le bon de garantie|g présent dans cette notice.

-Pour l'entretien, ne jamais utiliser de produits abrasifs et de solvants.

- L'appareil est rempli d’un fluide caloporteur dangereux pour la santé en cas d’ingestion. En cas de fuite, contactez votre installateur et prenez toute mesure conservatoire pour éviter l’éventuelle inges- tion du fluide par les utilisateurs, notamment jeunes enfants et per- sonnes vulnérables.

-Ne pas installer l’appareil juste en dessous d’une prise de courant.

Avertissement : Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.

Les appareils munis de ce symbole ne doivent pas être mis TT avec les ordures ménagères, mais doivent être collectés sé- mm |Parément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux. L'installation d’un appareil en altitude provoque une éléva- /\ tion de la température de sortie d’air (de l’ordre de 10°C par 1000 m de dénivelé). Il est fortement déconseillé de mon- ter l'appareil au-dessus d’une altitude de 1000 m (risque de mauvais fonctionnement). |l est interdit de monter un appareil vertical horizontalement et vice-versa.

PRÉPARER STALLATION DE L'APPAREIL Règles d'installation

-Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas,veuillez consulter votre distributeur.

-L'installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

- L'appareil doit être alimenté en 230 V Monophasé 50Hz.

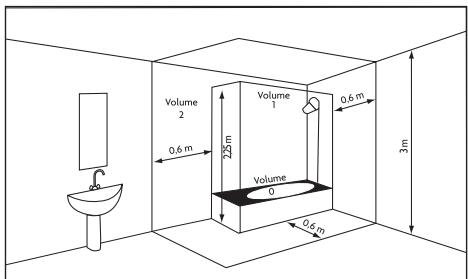

-Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol. L'installation doit être équipée d’un dispositif de protection de type disjoncteur différentiel 30mA.

Tenir l’appareil éloigné d’un courant d’air susceptible de per- turber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc.…..).

Ne pas l'installer juste en dessous d’une prise de courant.

Volume | Pas d'appareil électrique Appareil électrique Volume 2 IPX4

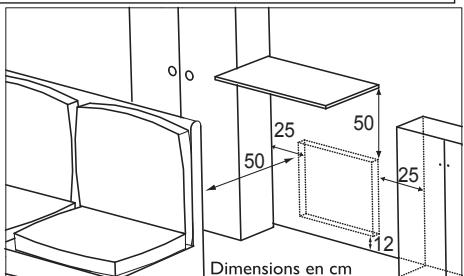

Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil.

Ne pas installer d’étagère au-dessus des appareils verticaux.

Malgré toute l'attention mise en oeuvre lors des différentes étapes de fabrication, il arrive quelques fois lors du déballage que des traces d'huile soient présentes sur le carton ou le produit. Ces traces sont liées à la fabrication de l'appareil et n’entachent en rien son bon fonc- tionnement. Essuyez simplement les traces d’huile avec un papier ab- sorbant.

FIXER LA PATTE D’ACCROCHAGE AU MUR EX Posez la patte d'accrochage au sol et contre le mur.

Repérez les points de perçage A. Ceux-ci donnent la position des fixations inférieures.

Remontez la patte d'accrochage en faisant coiïncider les trous pré- cédemment repérés afin de pointer les deux trous restants B. Ces derniers donneront la position des fixations supérieures.

Percez les 4 trous et mettez les chevilles adaptées à votre mur

(ex : plaque de plâtre, béton).

Positionnez la patte d'accrochage et vissez.

RACCORDER L’APPARI Règles de raccordement

- L'appareil doit être alimenté en 230 V Monophasé 50Hz.

-L'alimentation de l’appareil doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm sans interrupteur intermédiaire.

-Le raccordement au secteur se fera à l’aide du câble de l'appareil par l'intermédiaire d’un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.

-Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.

-Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

-Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

-Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie fil pilote et non un délesteur à sortie de puissance, afin de ne pas détériorer le thermostat.

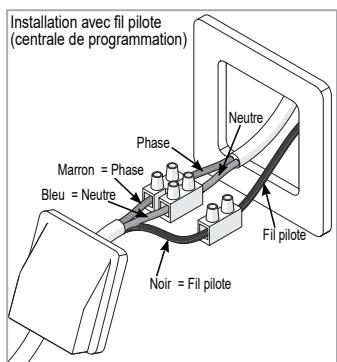

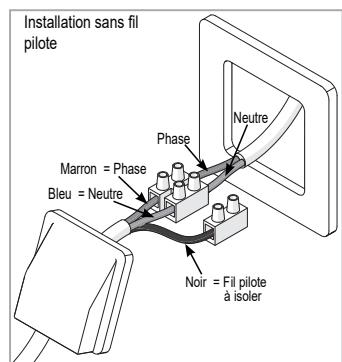

Schéma de raccordement de l’appareil - Coupez le courant et branchez les fils d’après le schéma suivant.

instalation avec fi pote Installation sans fl FR

(cena de progemaion) |

- Vous pouvez raccorder le fil pilote si votre maison est équipée d’une

centrale de programmation, d’un programmateur ou d’un gestionnaire. 6

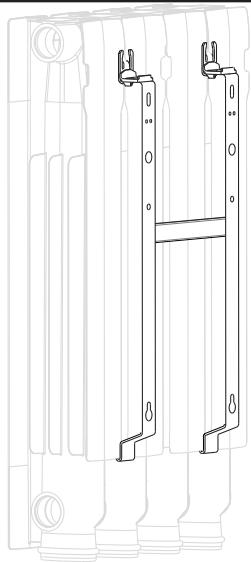

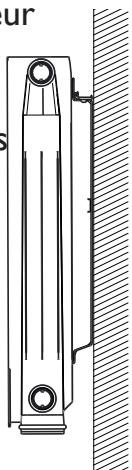

FIXER L'APPAREIL Emplacement du support mural sur l'appareil.

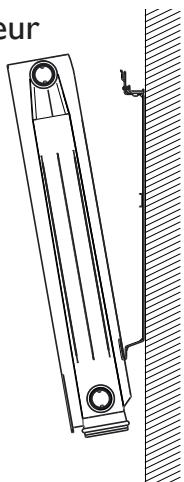

Ramenez le radiateur vers la patte puis, en le relevant, introduisez la patte d'accrochage dans les 2 encoches prévus à cet effet.

El Posez le radiateur sur la patte e d'accrochage.

AKKKKKKEERRERRRREREERREEEKEKKKKE AANNANNNNNNNAANARKKKKKKÇ

| 3 LA les 2 verrous vers vous. Votre radiateur est fixé et verrouillé.

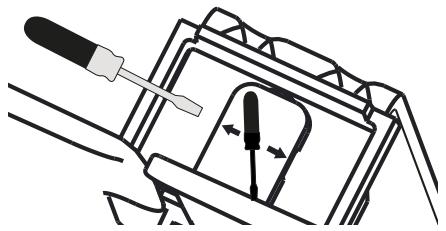

Pour déverrouiller votre radiateur, munissez-vous d’un tournevis plat et soulevez la languette. Puis poussez le verrou vers le mur.

ENTRETIEN Avant toute action d'entretien, coupez l'alimentation électrique de l'appareil. Pour conserver les performances de l’appareil, il est néces- saire, environ deux fois par an, d'effectuer son dépoussiérage.

Ne jamais utiliser de produits abrasifs et de solvants.

Cet appareil de chauffage est rempli d'une quantité précise d’huile spé- ciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-vente qu'il convient de contacter en cas de fuite d'huile. Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant

l'élimination de l'huile. Utilisation

PRINCIPE DE FONCTIONNEMENT A - Augmenter ou diminuer latempérature sans avoir besoin de valider ; V4 - Naviguer dans les menus - Accéder aux menus ; O -Valider ; -Éteindre ; -Verrouiller, déverrouiller.

PREMIERE MISE EN MARCHE Choisissez la langue, puis la date et l’heure.

A la première mise sous tension,

-le mode PROG est sélectionné,

-la température de consigne est réglée à 19° C. 8

DESCRIPTION DES MODES

2 modes de fonctionnement sont proposés :

L'appareil suit en permanence la température de consigne réglée.

- L'appareil suit le programme interne défini pour chaque jour de la semaine. À la mise en marche de l'appareil, les plages suivantes sont

définies : lundi à vendredi , confort de 5h à 9h et de 17h à 23h

samedi et dimanche, confort de 5h à 23h.

Vous pouvez programmer jusqu’à 3 plages de température Confort pour chaque jour de la semaine.

Pendant ces plages de confort, la consigne de température est réglable à l’aide de /\ où \/.

En dehors des plages Confort, l'appareil applique un abaissement de température dont le réglage s'effectue dans «Abais.T ECO». (voir cha- bitre «Le menu en mode PROG»).

- L'appareil suit les ordres de la programmation externe de votre ins- tallation (voir notice de votre centrale de programmation).

L'INTERRUPTEUR Un interrupteur Marche/Arrêt est situé à l'arrière du boîtier de l'appareil. Utilisez l’interrupteur uniquement pour un arrêt prolongé (hors période de chauffe) afin de ne pas endommager le thermostat. Pour éteindre l’appareil temporairement, utilisez le bouton O du boitier.

Positionnez l'interrupteur (situé à l'arrière de l'appareil) sur li] pour mettre l’appareil sous tension. Lorsque l'appareil est mis hors tension, un nouveau réglage du jour et de l’heure peut être nécessaire.

METTRE EN MARCHE / ARRÊTER L'APPAREIL Pour arrêter l'appareil, faites un appui long sur @} Confirmez «Eteindre» en appuyant sur(T) .

Pour mettre en marche l'appareil, faites un appui sur O et sélection- nez «Allumer».

VERROUILLAGE DES COMMANDES Afin d'éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de votre appareil en faisant un appui long sur (). Sélectionnez «Verrouiller» Â et validez avec (7).

Faites de même pour déverrouiller les commandes en sélectionnant «Déverrouiller» m} .

FONCTION FENÊTRE OUVERTE Cette fonction n’est pas utilisable dans le mode BASIC La fonction fenêtre ouverte permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres. Si vous oubliez d’éteindre votre appareil lors de l'ouverture prolongée d’une fenêtre, cette fonction permet d'y pallier et évite à votre appareil de chauffer inutilement. L'appareil passe automatiquement en Hors Gel (7°C) lorsqu'il détecte une fenêtre ouverte et remonte à la température initiale lorsqu'il détecte sa fermeture (le temps de détection est variable). Zone d'emplacement à plus optimale L'appareil réagit aux ouvertures et fermetures de Y fenêtre, en fonction de plusieurs variables, dont notamment : - la température souhaitée dans la pièce - la température extérieure - la configuration de l'installation. / Dans tous les cas, l'appareil reprendra son fonctionnement normal au bout de 2 heures. Nous déconseillons l’utilisation de cette fonction dans les couloirs et dans les pièces situées à proximité d’une porte d'entrée donnant sur l'extérieur.

RÉGLER LA TEMPÉRATURE Utilisez l'indicateur de consommation pour choisir votre = température de consigne. Lorsque l'indicateur est vert, c’est

que vous avez choisi une température inférieure ou égale à la

température de consigne recommandée pour une consommation

-Augmentez avec /\ (max 28°C).

-Diminuez avec V/(min 12°0).

-Diminuez encore jusqu’à 7°C (température Hors Gel non modifiable) avec \/.

Programmation suspendue

Si l'écran affiche PROG, vous êtes sur une plage de programmation en mode Confort.

- Augmentez avec /\ (max 28°C).

-Diminuez avec \/ (min 12°C).

Si l'écran affiche PROG ECO, vous êtes sur une plage de programmation en mode ECO.

La température peut être augmentée temporairement (dérogation).

L'appareil repassera à la température initiale lors du passage à la prochaine plage de confort.

Pour modifier la température Eco de manière perma- nente, référez-vous au menu «abaissement de T°».

Si vous avez réglé une température Hors Gel (7°C), la programmation est suspendue.

Modifiez cette température lors de votre retour pour la reprise de la programmation.

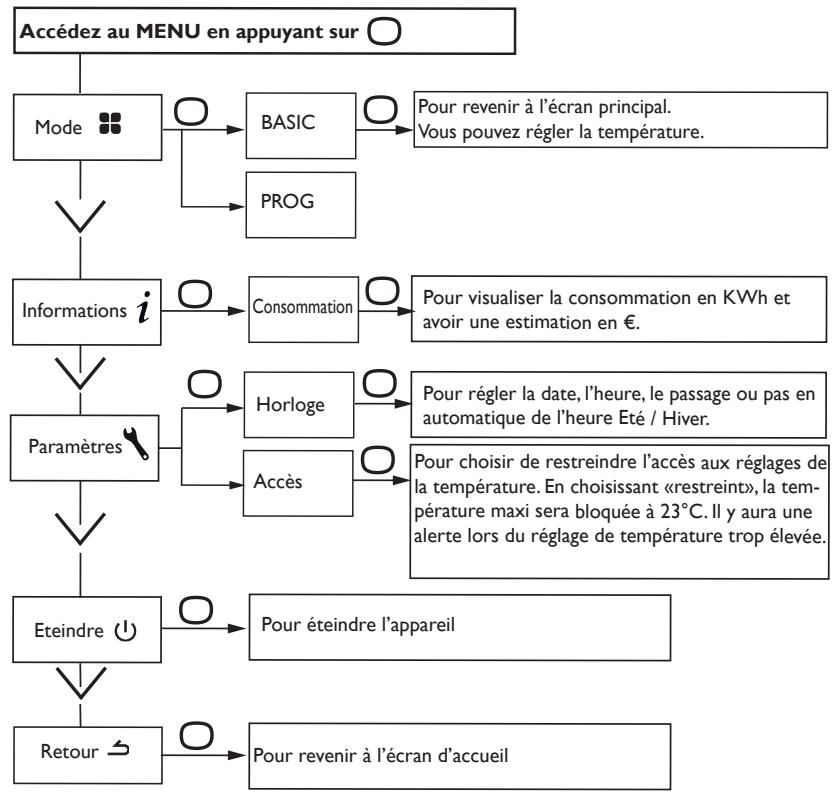

Le menu en mode BASIC Accédez au MENU en appuyant sur () |

O © [Pour revenir à l'écran principal. BASIC Nous él ; pouvez régler la température.

: © Pour visualiser la consommation en KWh et informaions ÿ LO + |camonmicn

avoir une estimation en €.

Ÿ Horloge Pour régler la date, l'heure, le passage ou pas en 8 automatique de l'heure Eté / Hiver. Paramètres À L] — = © [Pour choisir de restreindre l'accès aux réglages de Accès

la température. En choisissant «restreint, la tem-

| pérature maxi sera bloquée à 23°C. Il y aura une VA lalerte lors du réglage de température trop élevée.

Eteindre (D =» Pour éteindre l'appareil

Pour revenir à l'écran d'accueil

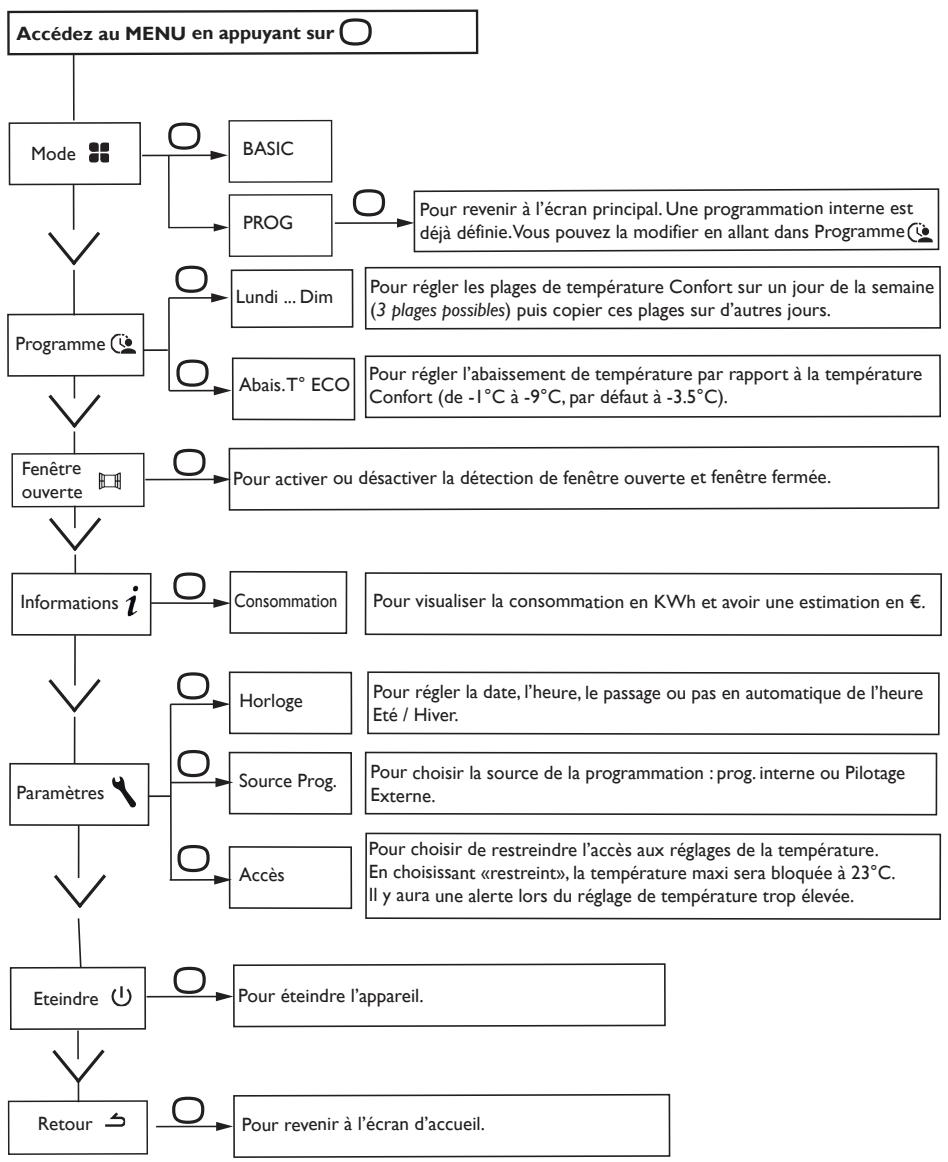

Le menu en mode PROG

[Accédez au MENU en appuyant sur (D) ]

Mode ©, | sasc © _ [pour revenir à l'écran principal. Une programmation interne est VW PROG | déjà définie. Vous pouvez la modifier en allant dans Programme (&& Pour régler les plages de température Confort sur un jour de là semaine Lundi. Dim : (G plages possibles) puis copier ces plages sur d'autres jours. Programme @& |_| bais re ECO | [Pour régler l'abaissement de température par rapport à la température

Confort (de -1°C à -9°C, par défaut à -3.5°C)

ou désactiver la détection de fenêtre ouverte et fenêtre fermée.

(Consommation | | Pour visualiser la consommation en KWh et avoir une estimation en €.

VW O Pour régler la date, l'heure, le passage ou pas en automatique de l'heure

V Horloge Eté / Hiver.

Source Prog. | |Pour choisir à source de là programmation :prog.interne ou Pilotage Externe. Pour choisir de restreindre l'accès aux réglages de la température

Accès En choisissant «restreinv», la température maxi sera bloquée à 23°C.

ll y aura une alerte lors du réglage de température trop élevée.

Pour éteindre l'appareil

Pour revenir à l'écran d'accueil

ILISER LA PROGRAMMATION INTERNE MODIFIER LES PROGRAMMES Vous pouvez programmer jusqu’à 3 plages de température Confort pour chaque jour de la

semaine. En dehors des plages Confort, l’abaissement est réglé dans le mode Prog «Abais.T° ECO» (voir chapitre «Le menu en mode PROG»).

Mode #8 |[O | Proc LO Mode 98 |A [Programme O Sélectionnez le jour avec /\ Validez ©.

Sélectionnez P Validez (©).

Choisissez l'heure de début avec /\ ou V/. Validez (©). Choisissez l'heure de fin avec /\ ou V/ Validez ©). Vous passez ensuite à la plage Confort suivante.

COPIER UN PROGRAMME Vous pouvez copier le programme d’une journée sur un (plusieurs) jour(s). Sélectionnez 1 vaidez ©.

Faites défiler les jours avec /N où V” Validez le jour vers lequel copier avec ©. Pour valider la copie, sélectionnez «Copier».Validez ©.

Lundi (@ Mar @Ven Exemple : Copie du programme du lundi vers mardi, OMer O$Sam| jeudi, vendredi.

SUPPRIMER UNE PLAGE DE TEMPÉRATURE CONFORT Sélectionnez le jour avec /\ Validez ©.

Sélectionnez Validez ().

Sur l'heure de début, sélectionnez 0:00 avec N7. Validez ©O.sur l'heure de fin, sélectionnez également 0:00 avec V/ puis validez ©.

UTILISER LA PROGRAMMATION EXTERNE L'appareil suit les ordres de la commande externe de votre installation par liaison Fil Pilote]

Sélectionnez Source prog avec V/ Validez ©.

Choisissez Pilotage ext. avec \/ puis validez ©. [rs joie | [Pros |

Le pilotage à distance des modes de fonctionnement et des programmes de l'appareil est possible avec l'application Cozytouch disponible sur App Store® ou Google play®.

Les accessoires suivants sont nécessaires :

- un Bridge Cozytouch (à installer sur votre box Internet) “une Interface Cozytouch par appareil.

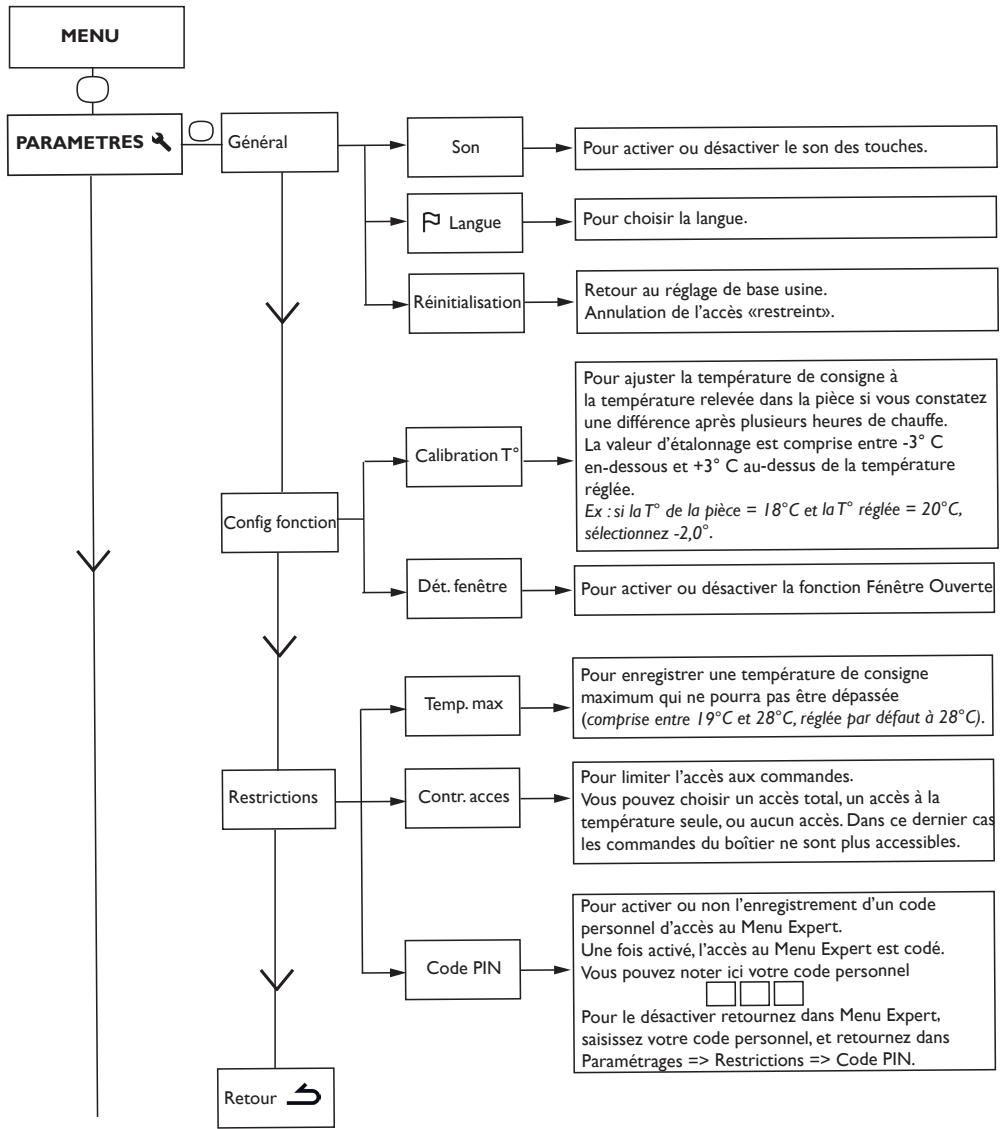

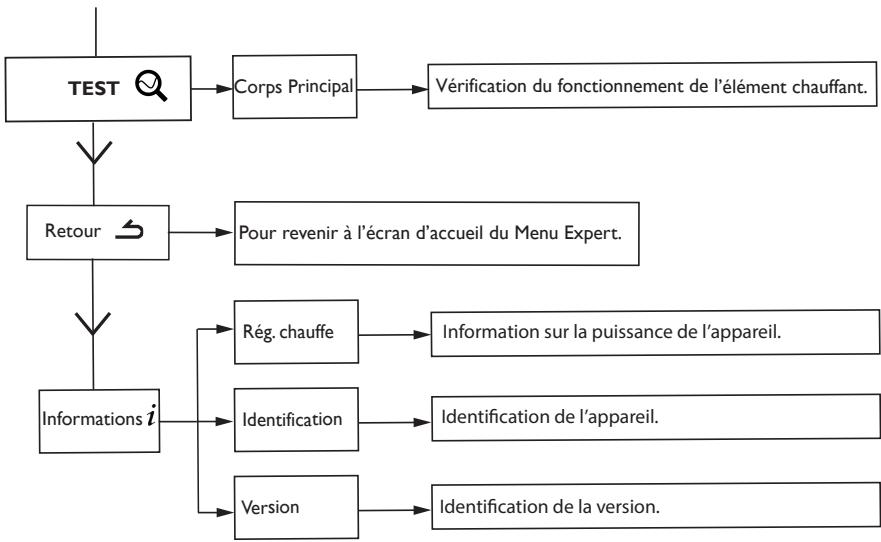

Le menu EXPERT Pour accéder aux fonctions avancées de l'appareil, appuyez en même temps sur O et

pendant plus de 3 secondes.

Pour activer ou désactiver le son des touches.

Pour choisi la langue.

Retour au réglage de base usine Annulation de l'accès «restreino.

Pour ajuster la température de consigne à la température relevée dans la plèce si vous constatez une différence après plusieurs heures de chauffe. La valeur d'étalonnage est comprise entre -3° C

pe Salibration TE) en dessous et +3° Cau-dessus de Ia température réglée. Et:silaT° de la pièce = 18°C et la T® réglée = 20°C, [Conf fonction séctomnes 20 L_n| Déc fenêtre E—%| Pour activer ou désactiver la fonction Fénêtre Ouverte] Pour enregistrer une température de consigne Temp max maximum qui ne pourra pas être dépassée

(comprise entre 19°C et 28°C, réglée par défaut à 28°C)

Pour limiter l'accès aux commandes. Vous pouvez choisir un accès total, un accès à la température seule, ou aucun accès. Dans ce dernier ca: les commandes du boîtier ne sont plus accessibles.

Pour activer ou non l'enregistrement d'un code personnel d'accès au Menu Expert.

Une fois activé, l'accès au Menu Expert est codé. Vous pouvez noter ici votre code personnel

Pour le désactiver retournez dans Menu Expert, saisissez votre code personnel, et retournez dans Paramétrages => Restrictions => Code PIN.

TEST © |-»lcorps panpalL—+|Vérieaion du fonctionnement de l'élément chauffant.

Retour 2 }—»|Pour revenir à l'écran d'accueil du Menu Expert.

Rég. chauffe — information sur la puissance de l'appareil.

Informations À Identification l'identification de l'appareil. |

Version [+] identification de la version. |

Restrictions Vous pouvez restreindre l'accès au réglage de la température. Dans les menus en mode Basic ou en mode Prog, accédez aux Paramètres \ . Choisissez «Restreint».

- La température sera bridée à 23°C maximum ;

- Une alerte apparaîtra si la température est augmentée avec une demande de confirmation (fonction anti-chauffe compulsive) ;

- L'accès est sécurisé par un code PIN dans le Menu expert.

La désactivation est possible par la réinitialisation de l'appareil. (reportez-vous au Menu Ex-

Nos appareils sont compatibles avec différents systèmes de délestage.Vous ne devez toute- fois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incom- patible avec nos appareils. Des coupures franches d'alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électro- niques qui ne seraient pas couvertes par la garantie du fabricant.

Lors des périodes de délestage, l'écran passe en veille.

L'appareil revient ensuite à son mode de fonctionnement initial.

L'écran du boîtier | Vérifiez que l'interrupteur situé à l'arrière de l'appareil est bien de commande ne | sur | (marche).

s'allume pas. Vérifiez que l'appareil est bien alimenté électriquement. La température | Il est nécessaire d'attendre 6 heures au minimum pour que la tem- d'ambiance est | pérature se stabilise.

différente de celle | Il est possible, en fonction de votre installation, que vous rele- affichée sur l'appareil. | viez une température différente de celle affichée sur l'appareil (un écart de 0,5° C est normal). Dans ce cas, reportez-vous au «Menu Expert», chapitre «Calibration T°».

L'appareil ne Vérifier que l'appareil est en mode Confort.

chauffe pas. Si vous êtes en programmation, vérifiez que vous êtes sur un plage horaire Confort.Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas coupé le fonctionnement de l’appareil.Vérifiez la température de l’air de la pièce : si elle est trop élevée, l'appareil ne chauffe pas.

L'appareil chauffe Vérifiez que l'appareil n’est pas situé dans un courant d'air (porte tout le temps ouverte à proximité, sortie d'air par le cache câble à l'arrière de l’appa- reil) ou que le réglage de la température n'a pas été modifié.

Il peut y avoir un aléa dans le réseau électrique. En cas de pro- blème (thermostat bloqué), coupez l'alimentation de l'appareil (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le. Si le phénomène se reproduit fréquemment, faîtes contrôler l'ali- mentation par votre distributeur d'énergie.

L'appareil ne Augmentez la température en appuyant sur

chauffe pas assez. Si le réglage est au maximum, faites les vérifications suivantes :

- Vérifiez si un autre mode de chauffage existe dans la pièce.

- Assurez-vous que votre appareil ne chauffe que la pièce (porte fermée).

- Faites vérifier la tension d'alimentation de l'appareil.

- Vérifiez si la puissance de votre appareil est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 100 Wim? pour une hauteur de plafond de 2,50 m ou 40W/m°).

L'appareil met du La résistance électrique réchauffe le fluide qui se met progressive- temps à chauffer. ment et de façon naturelle en circulation à l’intérieur de l'appareil Les propriétés d'inertie du fluide font que la température de sur- face de l’appareil n’atteint un niveau optimal qu’au bout de 15 min au minimum, ceci suivant la température ambiante de la pièce lors de la mise en chauffe de l'appareil.

L'appareil est très chaud en surface.

Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la tem- pérature maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre appareil est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100 W/m? pour une hauteur sous plafond de 2,50 m ou 40W/m°) et que l'appareil n’est pas placé dans un courant d'air qui pertur- berait sa régulation.

de salissures apparaissent sur le mur autour de l'appareil.

En ambiance polluée, des salissures peuvent apparaître sur les sor- ties d’air de l’appareil ou au mur Ce phénomène est lié à la mau- vaise qualité de l'air ambiant (fumée de cigarettes, bougies, encens, cheminée...). Il est conseillé dans ce cas de vérifier la bonne aéra- tion de la pièce (ventilation, entré d'air, etc...).

Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

Le Menu Expert n’est pas accessible.

Vous avez enregistré un code PIN. Vous devez saisir votre code pour accéder au menu Expert (voir chapitre Menu expert).

Le réglage de la température est bridée à 23°C.

L'accès au réglage de la température est restreint. Cet accès est sécurisé par un code PIN en activant le Menu Expert.

L'appareil ne suit pas les ordres de programmation interne.

Vérifiez que la date et l’heure sont réglées.

Vérifiez que l'appareil est en Mode PROG et que la programmation interne est sélectionnée.

L'appareil ne suit pas les ordres de programmation externe.

Assurez-vous de la bonne utilisation de la centrale de programma- tion (voir notice d'utilisation de la centrale).

Vérifiez que l'appareil est en source de programmation «Pilotage ext».

Vérifiez la transmission correcte des ordres de programmation :

Confort Eco Hors Gel | Arrêt du | Confort | Confort

chauffage |-c |-2°c Délestage

Signal à 5 E D © ANA EE Eure

mettre a T Mesure | OVoit 230 -115 Voit | -115 Volt | 230 Voit | 230 Volt

entre Volt | négative | positive | pendant | pendant

Si vous n'avez pas réussi à résoudre votre problème,

contactez votre distributeur/installateur, munissez-vous CE

des références de l'appareil. Elles sont situées sur le côté # x =

de l'appareil. Mesurez la température de la pièce.

Le Code commercial et le Numéro de série identifient | K 4 conseructeur NF: 344 INC nn auprès du constructeur l'appareil que vous venez d'ac-

quérir. Caractéristiques ———— Références du modèle FLEG4 Caractéristique Symbole I Valeur Unité

Puissance thermique nominale P nom 03à2 kW 300 à 2000 W Puissance thermique minimale P min 0,3 kW 300 W Puissance thermique maximale continue P max,c 2 kW

2000 W Consommation d’électricité auxiliaire A la puissance thermique nominale el max 0,000 kW A la puissance thermique minimale el min 0,000 kW En mode veille el sb 0,00048 kW

0,48 W Caractéristique Unité Contrôle électronique de la température oui de la pièce et programmateur hebdoma-

Autres options de contrôle

Contrôle de la température de la pièce, non avec détecteur de présence.

Contrôle de la température de la pièce, oui avec détecteur de fenêtre ouverte.

Option de contrôle à distance. oui Contrôle adaptif de l'activation. oui Limitation de la durée d'activation. non Capteur à goble noir. non

Coordonnées de contact

Idem étiquette signalétique

Conditions de garantie

DOCUMENT A CONSERVER PAR L'UTILISATEUR (Présenter le certificat uniquement en cas de réclamation)

- La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.

- La garantie s'applique en France uniquement.

- La garantie couvre l'échange ou la fourniture des pièces reconnues défectueuses à l'exclu- sion de tout dommage et intérêts.

- Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager.

- Les détériorations provenant d’une installation non conforme, d’un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des pres- criptions de la dite notice ne sont pas couvertes par la garantie.

- Présenter le certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant votre facture d'achat.

- Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

SATC : Rue Monge - ZI Nord - BP 65 85002 La Roche-Sur-Yon Cedex

cet appareil WE se recycle FO où

TYPE DE L'APPAREIL* : N° DE SÉRIE* :

BIP Rue Monge - BP 65

F-85002 LA ROCHE SUR YON International : consultez votre installateur

* Ces renseignements se trouvent sur la plaque signalétique. côté droit de l'appareil

On est bien chez vous.

MARQUE FRANÇAISE Home solutions

NOTICE D'UTILISATION ET D'INSTALLATION Installation and operating manual

À conserver par l'utilisateur
