LCI 6031 BK - Plaque de cuisson CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à gaz encastrable
Marque	CATA
Modèle	LCI 6031 BK
Catégorie	Plaque de cuisson gaz
Combustible	Gaz naturel (G20) ou GPL (G30/G31)
Nombre de brûleurs	4 (Auxiliaire, Semi-rapide, Rapide, Fast)
Puissance totale maximale	9,25 kW (selon dimensions injecteurs)
Alimentation électrique	Batterie 1,5 V type D (LR20/R20S) pour allumage
Type d'allumage	Allumage automatique par étincelle (batterie)
Dimensions (L x P x H)	590 x 520 x 45 mm (estimation)
Poids	12 kg (estimation)
Matériau de la surface	Vitrocéramique (verre trempé)
Matériau des grilles	Inox (acier inoxydable)
Sécurité	Dispositif thermocouple (sûreté thermo-électrique) – arrêt gaz si flamme éteinte
Fonctions	Brûleurs auxiliaire, semi-rapide, rapide, fast ; réglage continu de la flamme ; allumage intégré
Piles	1 pile D (LR20/R20S) 1,5 V, compartiment sous plaque côté gauche
Nettoyage	Surface vitrocéramique : eau et détergent doux, éviter abrasifs ; brûleurs : lavage à l'eau bouillante
Adaptabilité gaz	Injecteurs interchangeables (voir tableau) ; réglage minimum par vis
Type d'installation	Encastré, joint d'étanchéité fourni ; connexion gaz G 1/2
Garantie	Garantie constructeur (hors piles)
Usage	Domestique exclusivement

FOIRE AUX QUESTIONS - LCI 6031 BK CATA

Comment installer la plaque de cuisson LCI 6031 BK ?

L'installation doit être effectuée par un professionnel. Découpez le plan de travail aux dimensions spécifiées, placez le joint d'étanchéité tout autour, puis encastrez la plaque. Raccordez au gaz avec un flexible conforme aux normes. Vérifiez l'étanchéité avec de l'eau savonneuse.

Comment nettoyer la surface vitrocéramique ?

Utilisez une paillette métallique pour enlever les résidus, puis nettoyez avec Sidol ou Stahfix et du papier absorbant. Rincez à l'eau et séchez. Évitez les éponges abrasives, les détergents agressifs et les nettoyeurs vapeur.

Que faire si l'allumage automatique ne fonctionne pas ?

Vérifiez la pile : elle doit être une pile D (LR20/R20S) 1,5 V placée correctement (+/-). Si la pile est déchargée, remplacez-la. Si le problème persiste, contactez le service après-vente.

Comment adapter la plaque à un autre type de gaz ?

Remplacez les injecteurs par ceux correspondant au nouveau gaz (voir tableau). Réglez la flamme au minimum en tournant la vis à l'aide d'un tournevis. Pour le GPL, vissez à fond. Utilisez impérativement des injecteurs homologués.

Quels types de casseroles utiliser ?

Utilisez des casseroles de diamètre adapté au brûleur. Évitez que la flamme dépasse du fond. Ne laissez pas de casseroles vides sur le feu. Sur la vitrocéramique, n'utilisez pas d'ustensiles à grille.

Comment entretenir les brûleurs ?

Lavez les orifices et les chapeaux des brûleurs régulièrement avec de l'eau bouillante et du détergent. Enlevez les incrustations et séchez soigneusement. Vérifiez que tous les trous sont débouchés avant de remonter.

La plaque de cuisson est-elle sécurisée ?

Oui, elle est équipée d'un dispositif thermocouple qui coupe le gaz si la flamme s'éteint. Cela garantit une sécurité optimale en cas d'extinction accidentelle.

Que faire en cas d'odeur de gaz ?

Ne pas actionner d'interrupteurs, ne pas utiliser de flamme. Ouvrez les fenêtres, fermez le robinet de gaz principal, sortez de la pièce et appelez les secours ou un installateur agréé.

Comment remplacer la pile d'allumage ?

Débranchez l'appareil. Le compartiment pile se trouve derrière la plaque, en bas à gauche. Insérez une pile neuve de type D (LR20/R20S) en respectant la polarité. Remettez en place la plaque et testez l'allumage.

Quelle est la puissance totale de la plaque ?

La puissance maximale dépend des injecteurs installés. En configuration standard, elle peut atteindre 9,25 kW répartis sur les quatre brûleurs : Auxiliaire 1,0 kW, Semi-rapide 1,75 kW, Rapide 3,0 kW et Fast 3,5 kW.

MODE D'EMPLOI LCI 6031 BK CATA

(Fig. 5) Antes de efectuar la connexion électrique comprobar que:

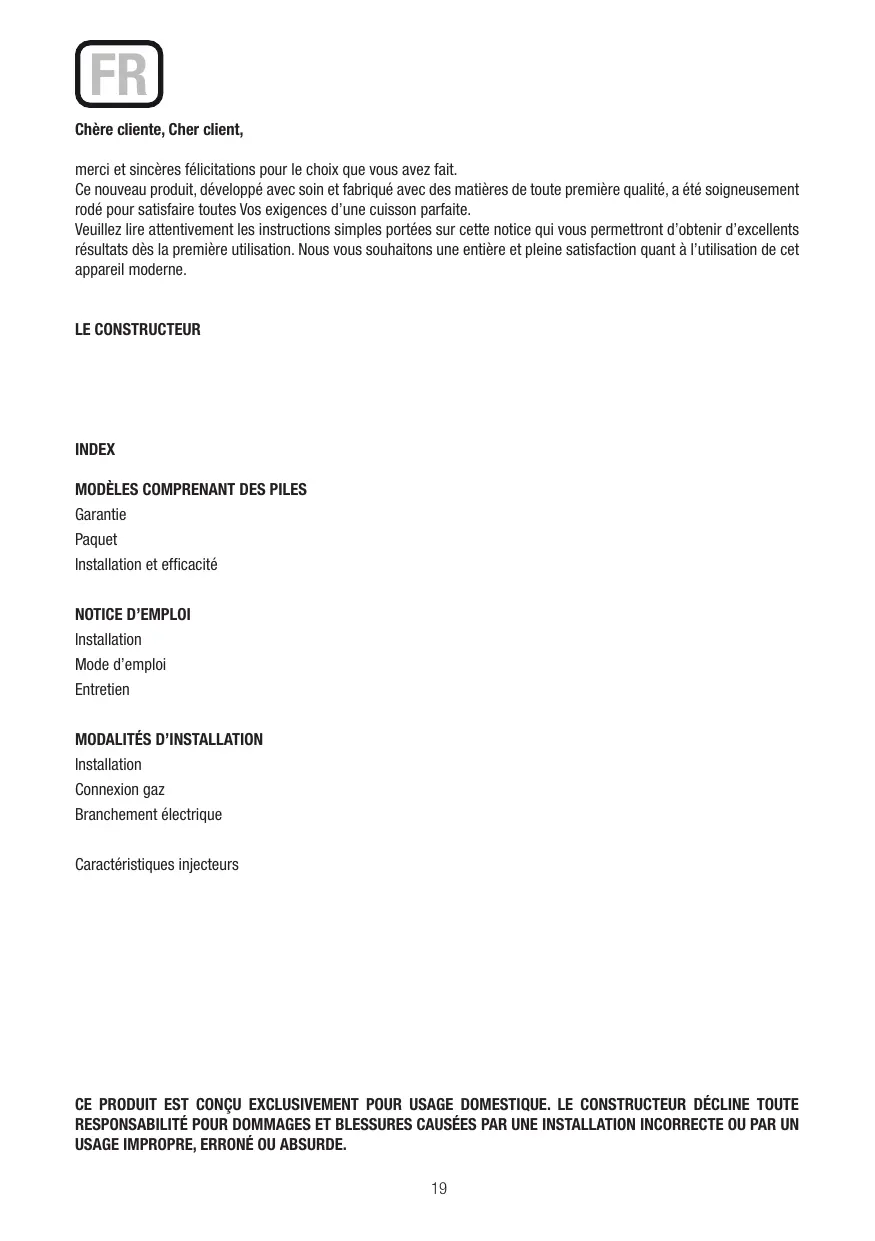

mercê et sincères félicitations pour lechioix que vous avez fait.

Ce nouveau produit, développé avec soin et fabriqué avec des matières de toute première qualité, a été soigneusement rodé pour satisfaire toutes Vos exigences d'une cuisson parfaite.

Veuillez ire attentivement les instructions simples portées sur cette notice qui vous permettront d'obtenir d'excellents résultats ds la première utilisation. Nous vous souhaitons une entiere et pleine satisfaction quant à l'utilisation de cet apparéil moderne.

LE CONSTRUCTEUR

INDEX

MODELES COMPRENANT DES PILES

Garantie

Paquet

Installation et efficacité

NOTICE D'EMPLOI

Installation

Mode d'emploi

Entretien

MODALITÉS D'INSTALLATION

Installation

Connexion gaz

Branchement electrique

\section*{Caracteristiques injecteurs}

CE PRODUIT EST CONÇU EXCLUSIVEMENT POUR USAGE DOMESTIQUE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DOMMAGES ET BLESSURES CAUSES PAR UNE INSTALLATION INCORRECTE OU PAR UN USAGE IMPROPRE, ERRONÉ OU ABSURDE.

NOTICE D'EMPLOI

Installation

Toutes les opérations relatives à l'installation (branchement électrique) doivent être effectuées par des spécialistes suivant les normes en vigueur.

Pour les instructions spécifiques, voir la partie qui concerne les modalités d'installation.

Mode d'emploi

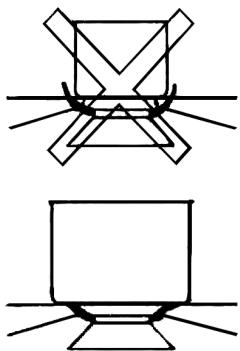

Brûleurs à gaz (Fig. 1).

On allume le brûleur en approchant une petite flamme aux trous de sa partie supérieure en poussant et tournant dans le sens contraire des aiguilles d'une montre la manette correspondant jusqu'à faire coïncider l'iguille avec la position de maximum. Quand le brûleur est en marche, régler la flamme selon la nécessité. La position de minimum se trouve à la fin de la rotation contraire au sens des aiguilles d'une montre.

Pour les modèles à allumage automatique tourner la manette comme indiqué ci-dessus, en poussant en meinie temps le bouton spécial. Pour les modèles à allumage automatique/simultané (à une main), il suffit d'agir sur le bouton correspondant, comme il est indiqué ci-dessus. La décharge électrique entre la petite bougie et le brûleur allume le brûleur intersexé. Quand le brûleur est allumé, lâcher la manette, et regler la flamme selon nécessité.

Dans le cas de modèles doués de suturet thermo-électrique, l'allumage du brûleur a lieu comme dans les cas décrits ci-dessus en appuyant à fond sur la manette placée à la position maximale pendant environ 3/5 secondes. Au moment où vous relâchez la manette, assurez-vous que le brûleur est allumé.

N.B.: - on Vous conseille d'utiliser des casseroles avec un diamètre proportionné aux brûleurs évitant que la flamme au maximum déborde de leur fond

• ne laïsez jamais de casseroles vides sur le feu allumé
• n'employez pas d'ustensiles pour cuisson à grille sur les plans Crystal.

A la fin de la cuisson il faut fermer le robinet principal du conduit et/ou de la bouteille.

GAZ
* avec grille de reduction
Fig. 1

rapi de 18x24

semirapide 14x18

auxiliaire 12× 14

poisson* 18 x 30

MODELES COMPRENANT DES PILES

Garantie

La garantie (service de garantie) ne couvre pas les piles.

Le fabricant de la plaque de cuisson à gaz dégage toute responsabilité en cas de défaillance des piles.

Paquet

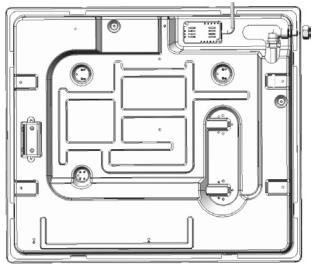

Certaines modèles sont livrés avec des piles (de type D, LR20 ou R20S, de 1,5 V) pour la fonction d'allumage automatique. Compartiment (dispositif) de logement de la pile situé derrière la plaque, en bas à gauche, représenté sur la figure.

Si la pile n'est pas fournie, celle-ci doit etre achetee séparation.

Installation et efficacité

Avant de proceder à l'installation de la plaque de cuisson sur un plan de travail, insérer une pile (préter attention à l'orientation des pôles « + » et « - ») dans le compartment prévu à cet effet représenté sur la figure et situé derrière la plaque, en bas à gauche.

Avant de fixer définitivement la plaque de cuisson à un plan de travail au moyen de mastic spécial à base adhésive (fournie), vérifier le bon fonctionnement de l'allumage automatique. Pour ce faire, appuyer sur n'importequel bouton et le tourner dans le sens inverse des aiguilles d'une montre de maniere à ce que le repère soit dirigé vers le symbole de la flamme. Attendre de jaillissement d'étincelles suivi des bruits de crépiment caractéristiques.

Si l'allumage automatique ne fonctionne pas correctement, s'assurer que la pile n'est pas épuisée et la replacer si nécessaire.

Si le problème persiste, contacter le Service clientèle ou le Service de maintenance.

Entretien

Gaz/Electric

Avant de toute opération, débrancher l'appareil du reseau électrique. Pour assurer une longue vie à l'appareil il faut absolument effectuer de temps en temps un nettoyage général soigneux en gardant à l'esprit ce qui suit:

• les parties en vitre, acier et/ou émailées doivent être nettoyées avec des produits appropriés (facies à couver ans les magasins) non abrasifs ni corrosifs. Eviter les produits qui contiennent du chlore (eau de Javel, etc.)
• éviter de laisser sur la table de travail des substances acides ou alcalines (vinaigre, sel, jus de citron, etc.)
• les orifices du bruleur et les chapeaux (pièces mobiles du bruleur) doivent être féquement lavés avec de l'eau bouillante et du détergent, en ayant soin d'enlever tout incrustation, ensuite ils doivent être essuyés soignement, en contrôlant que tous les trouss soient débouchés.
• les plaques électriques doivent être nettoyées avec un torchon humide et un peu huiées quand elles sont encore tièdes.
• les grilles inox du plan de travail après avoir eté chauffées prennt une couleur bleuâtre qui ne déterieoue pas leur qualité. Pour leur rendre leur aspect original employer un produit un peu abrasif.

N.B.: - Le graissage évientuel des robinets doit être faite par des spécialités, qui doivent être appelés en cas d'anomalie de fon citionnement. Contrôler de temps en temps l'état de conservation du conduit flexible d'alimenlation gaz.

Si il y a des fuites remplacer immidiatement. Dans tous les cas ne pas oublier de la changer avant la date limite indiquee sur le tube.

Entretien surface vitrocéramique

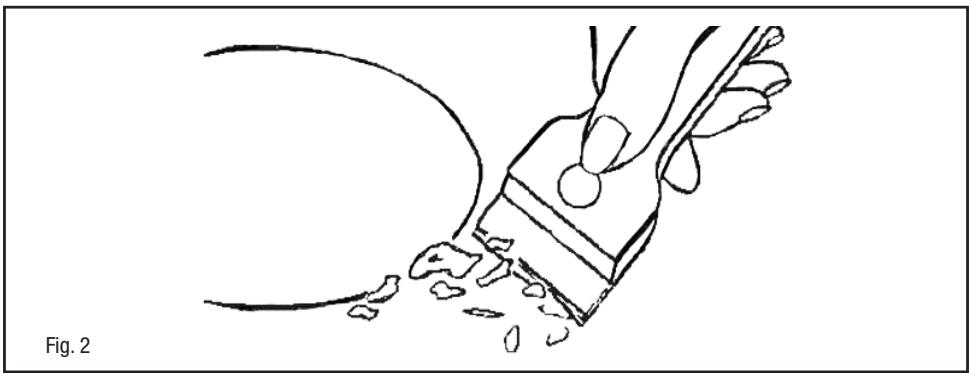

(Fig.-2) Avant tout enlever les restes de nourriture et les giclées de graissse de la surface de cuisson avec une paillette métallique. Nettoyer ensuite dans la zone chaude avec Sidol ou Stahfix et du papier de cuisine, rincer par de l'eau et essuyer avec un chiffon propre.

Les traces d'aluminium, d'objets en plastique, de sucre ou de nourriture très riches en sucre doivent être enlevés instantment da la zone chaude de cuisson par l'aide d'une paillette métallique pour éviter de possible dégats à la surface du plan.

N'utiliser absolument pas d'éponges ou de torchons abrasifs; éviter aussi l'emploi de détergen ts chimiques agressifs comme Fornospray ou de dégraisseurs.

Ne pas utiliser de nettoyeurs à vapeur pour nettoyer le plan de cuisson.

MODALITÉS D'INSTALLATION

Installation

Cet apparéil n'est pas pourvu de dispositif d'évacuation des produits de la combustion. On doit donc l'installer dans des endroits suffisamment aérés suivant les dispositions des lois en vigueur. La quantité d'air nécessaire à la combustion ne doit pas étre inférieure à 2.0 m³/h pour chaque kW de puissance installer. Voir ableau puissances brûleurs.

Positionnement

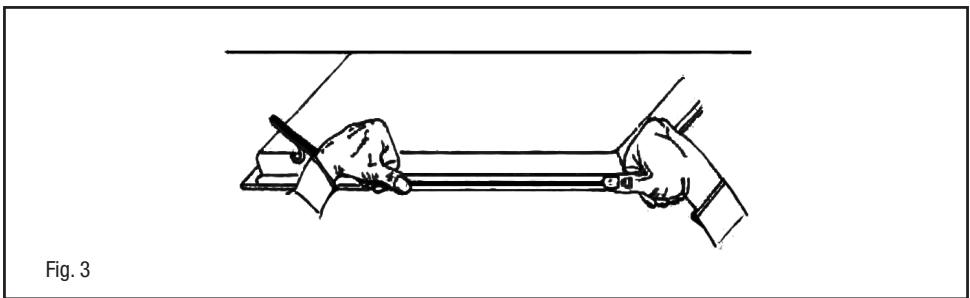

L'appareil est prévu pour être encastré dans un plan de travail comme indiqué dans la Avant d'insteller le plan de cuisson, placer le joint d'étanchéité sur tout le périmètre de l'ouverture.

• l'installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise a terre est obligatoire aux tenues delà loi.

Si I'appareil n'a pas de cable et/ou de prise cor-respondante, ne utiliser que des cables et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le cable ne devra jamais atteindre une température supérieure de 50^ à celle de l'ambiance.

Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l'interrupteur). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autres nonnes contre les accidents ne seraient pas observées.

Si le cable d'alimentation est endommagé, le replacer par un cable neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente.

L'emploi de silicone d'étanchéité est interdit. Seul le joint d'étanchéité fournit doit être utilisé.

L'utilisation de marmites en terre cuite et de diffuseurs est interdite.

CONNEXION GAZ

(Fig. 4) Effectuer la connexion de l'appareil à la bouteille ou à l'installation selon les prescriptions des normes en vigueur s'assurant à l'avance que l'appareil est réglé pour le type de gaz disponible. En cas contraire voir: "Adaptation à un type de gaz différent". Verifier aussi que la pression d'alimentation correspond aux valeurs du tableau: "Caracteristiques injecteurs".

Branchement métallique rigide/semirigide

Effectuer le branchement avec des raccords à conduits métalliques (meme flexibles) de façon à ne pas provoquer de contraintes aux organes internes à l'appareil.

N.B.: - Quand l'installation est terminée, contrôle, avec une solution savonneuse, la parfaite etoncheité de tout le système de branchement.

Fig. 4

G 1/2

ISO 7/1

ISO 228/1 (FR)

Branchement electrique

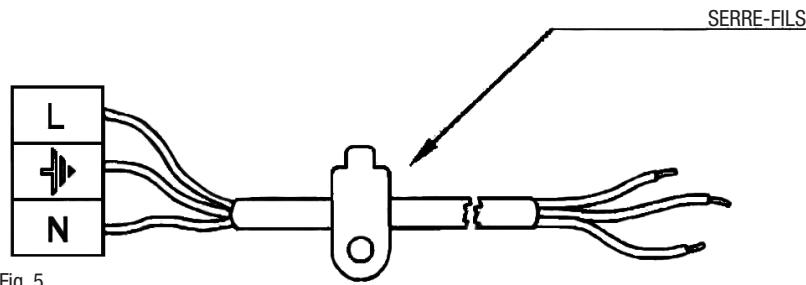

(Fig. 5) Avant d'effectuer le branchement électrique, s'assurer que:

• la tension de installation électrique correspond au voltage indiqué sur la plaque signalélique appliquée au fond du plan;

Fig. 5

• l'installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux tenues delà loi.

Si l'appareil n'a pas de cable et/ou de prise cor-respondante, ne utiliser que des cables et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le cable ne devra jamais atteindre une température supérieure de 50^ à celle de l'ambiance.

Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d'ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l'interrupteur). La prise ou l'interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autres nonnes contre les accidents ne seraient pas observées.

Si le cable d'alimentation est endommagé, le replacer par un cable neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente.

Adaptation à un différent type de gaz

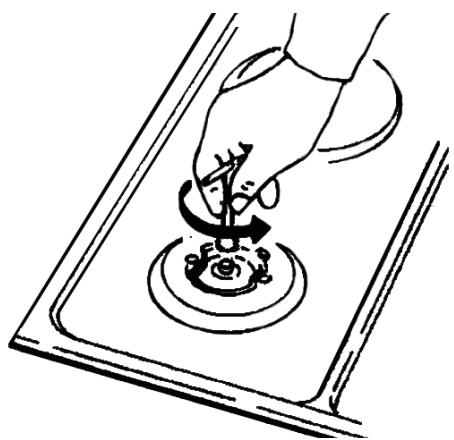

(Fig. 6) Si l'appareil prévoit un type de gaz différent de celui d'alimentation disponible, on doit proceeder:

• à la substitution des injecteurs (Fig. 6) avec ceux correspondants au type de gaz qu'il faut utiliser (voir tableau "Caracteristiques injecteurs").

Fig. 6

• pour le réglage au minimum, tournez à l'aide d'un tournevis approprié la vis qui se trouve sur le robinet (Fig. 7) après avoir placé le robinet sur la position du minimum. Pour GPL (butane / propane) serrez à fond.

Fig. 7

(cm)
R	L1	L2	L3	L4
1	6	4	10	70

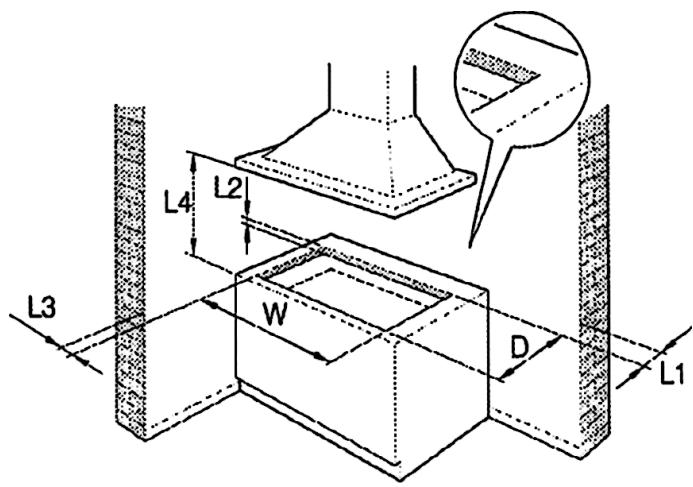

Fig. 8

CHARACTERISTIQUES INJECTEURS

BRULEUR A GAZ	TIPO	PRESION	INJECTEURS	CONSUMO		DEBIT THERMIQUE NOMINAL
		mbar	1/100mm	g/h	l/h	Kw	Kcal/h
Auxiliaire	G 20	20	74	-	95	1,00	860
	G30/G31	28	51	73	-	1,00	774
Sémirapide	G 20	20	98	-	167	1,75	1617
	G30/G31	28	69	127	-	1,75	1617
Rapide	G 20	20	114/124	-	238/286	2,50/3,00	1720/2064
	G30/G31	28	81/88	182/218	0	2,50/3,00	2064/2471
Fast	G 20	20	124/127	-	286/333	3,00/3,50	2451/2860
	G30/G31	28	88/94	218/255	0	3,00/3,50	2924/3411
