MODE D'EMPLOI Nankin ACOVA

05/2019 Présentation

1.3 Présentation de votre appareil

Installation de votre appareil

2.2 Raccordement de l'appareil

Utilisation de votre sèche-serviettes mixte

3.1 Utilisation en chauffage central

3.2 Utilisation en chauffage électrique

Mise en service de la commande à distance

4.1 Mise en place des piles

4.5 Réglage de l'heure et du jour

Utilisation de la commande à distance

5.1 Manipulation de la commande à distance

5.2 Choix du mode de fonctionnement

5.3 Paramétrage avancé de la commande à distance

5.4 Choix de la sonde de mesure de température

5.5 Étalonnage de la température de consigne

5.6 Détection d'ouverture / fermeture fenêtre

Boost chauffage (marche forcée) Réglage d’un programme P1 et/ou P2 Conseils d’entretien et dépannage

8.1 Opérations d'entretien courant

8.2 Résolution des problèmes

8.3 Réinitialisation complète

8.4 Remplacement des piles

Madame, Monsieur Nous vous remercions d’avoir choisi cet appareil. Élaboré avec le plus grand soin selon notre charte qualité, nous vous en souhaitons une entière satisfaction. Pour profiter pleinement de toutes ses possibilités, nous vous invitons à lire attentive- ment cette notice et à la conserver à proximité de votre appareil. Merci de votre confiance.

MISE EN GARDE (SÈCHE-SERVIETTES) : Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'ins- taller cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au dessus du sol. © MISE EN GARDE (RADIATEUR) : Pour éviter une sur- chauffe, ne pas couvrir l'appareil de chauffage. Ne pas s'asseoir sur l'appareil de chauffage. Attention surface très chaude. Caution, hot surface.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une atten- tion particulière en présence d’enfants et de personnes vulné- rables. Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces en- nts disposent d'une surveillance ou aient reçu des instructions quant à l’utilisation de l'appareil en toute sécurité et en comprennent bien les dangers pentes. Les enfants à âgés entre 3 ans et8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, senso- rielles ou mentales réduites où dénuées d'expérience ou de connais- sance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entre- tien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Le radiateur sèche-serviettes doit être utilisé conformément à lusage auquel il est destiné et non comme console, chaise, jeu, échell Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habilitée. le volume 2 (voir chapitre 2.1), sous réserve que les dispositifs de commande électrique ne puissent être touchés par une personne uti- lisant la baignoire ou la douche. Ilest Fe 2 fo contre les projections d’eau et peut être installé dans L'alimentation électrique doit être protégée par un dispositif diffé- rentiel résiduel de courant assigné au plus égal à 30mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche. Avant toute opération d'entretien, prenez soin d'arrêter l'appareil (voir chapitre 5.1). IMPORTANT Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. IMPORTANT L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant. IMPORTANT Cet appareil n’est pas destiné à être utilisé à des altitudes au-delà de 2000 m. 05/2019 3

1.3 Présentation de votre appareil

CAS D'UN APPAREIL ÉLECTRIQUE (RADIATEUR ET SÈCHE-SERVIETTES) : Cet appareil de chauffage est rempli d'une quantité précise d'huile spécifique. Les réparations nécessitant l'ouverture du réservoir d'huile ne doi- vent être effectuées que par le fabricant ou son service après-vente qui normalement doit être contacté en cas de fuite d'huile. Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile. Cet appareil à fluide hydractif est livré prêt à l'emploi. Il est bouchonné et rempli en usine d’une huile minérale thermique haute performance. Ce fluide, spécialement élaboré pour cet usage, ne nécessite aucun entretien particulier. Dès la mise en chauffe de l'appareil, vous constaterez des phénomènes différents de ceux gé- nérés par un chauffage électrique conventionnel : - la résistance électrique réchauffe le fluide qui se met progressivement et de façon naturelle en circulation à l'intérieur du radiateur ; - les propriétés du fluide font que la température de surface du radiateur n’atteint un niveau opti- mal qu'au bout de 10 mn environ, ce temps variant suivant les modèles et la température ambiante de la pièce lors de la mise en chauffe de l'appareil ; - ce principe de fonctionnement garantit la constance et la durée de la chaleur émise, même lorsque la résistance n'est plus alimentée. CAS D'UN APPAREIL MIXTE (SÈCHE-SERVIETTES) : Cet appareil, destiné à être raccordé au circuit de chauffage central, est livré non bouchonné. PROGRAMMATION : Vous pourrez définir deux programmes hebdomadaires distincts P1 et P2 au moyen de la commande à distance. n 40019308

2. Installation de votre appareil

Le câble souple monté d’origine est destiné à être relié au réseau par l'intermédiaire d'un boîtier de connexion qui devra être placé der- rière l'appareil, sans interposition d’une fiche prise de courant. Dans une cuisine ou une salle de bains, le boîtier de connexion sera placé au moins à 25 cm du sol. Au-delà des règles prescrites dans cette notice, l'installation doit être conforme aux normes européennes et françaises en vigueur telles que CEI 60364.7.701 et NF C15-100, ainsi qu'aux règles de art. Pour les pays autres que la France, l'installation doit être conforme aux normes en vigueur et aux règles de l'art du pays dans lequel elle est mise en œuvre. Volume 2 Volume 1 0,60 à m à Le] sm.

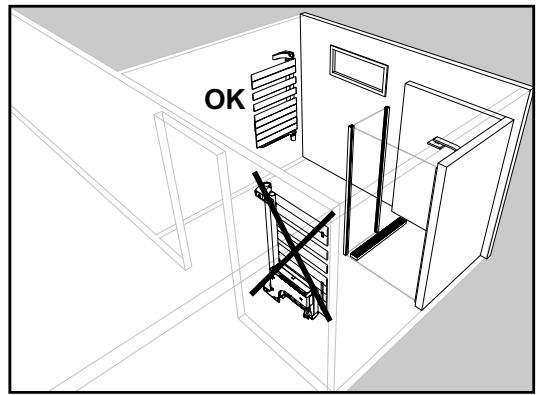

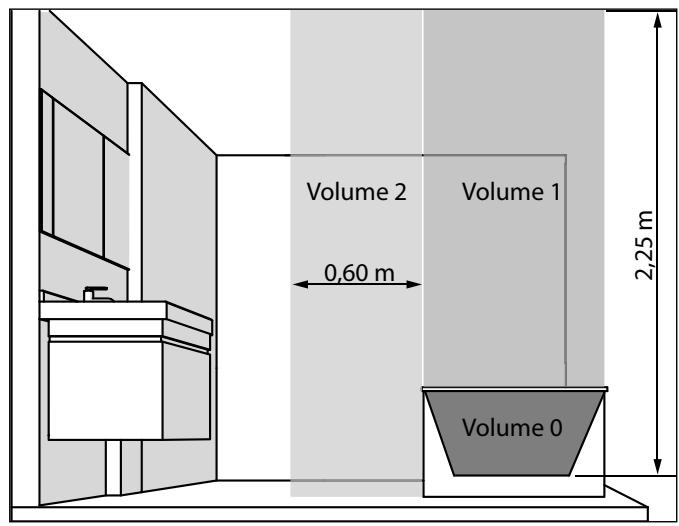

IMPORTANT L'exemple montré ici ne concerne que le cas d’une baignoire. Pour les autres types d'équipements de salle de bains, consultez obligatoirement votre installateur. IMPORTANT L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm. 05/2019 5

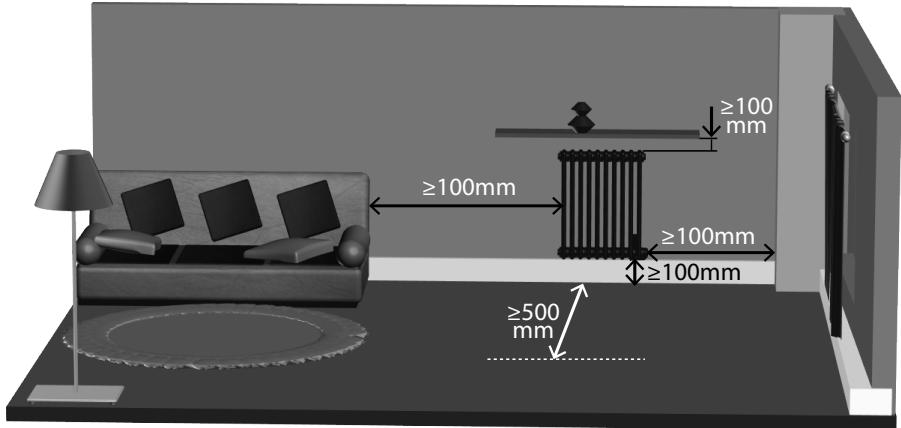

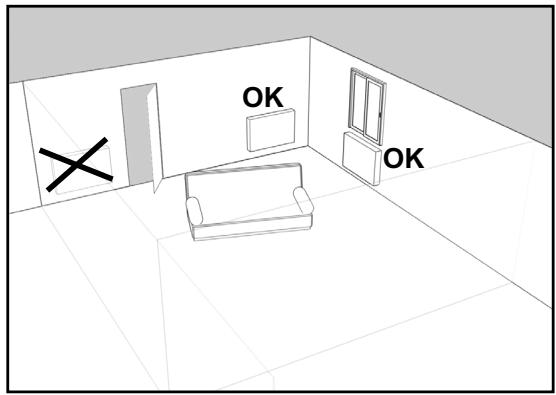

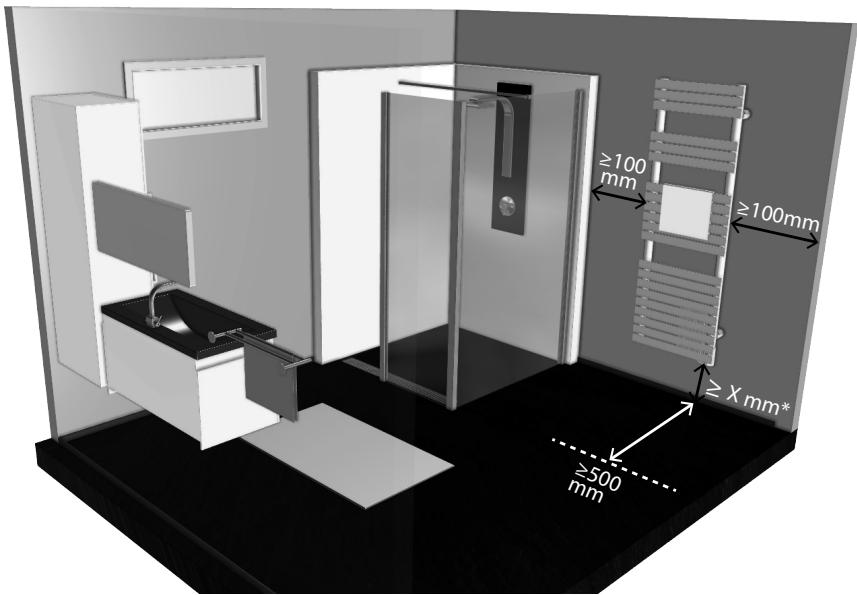

[Pour garantir la sécurité de votre installation, vous devez : à - disposer tout objet (meubles, fauteuils) au minimum à 50 cm de la face avant de l'appareil pour favoriser la circulation de l'air; - positionner une tablette au minimum à 10 cm du haut de votre radiateur ; - utiliser des vis de fixation adaptées à la nature de votre mur ; 2100mm - de ne pas soumettre le radiateur à une humidité ambiante LC intensive ou permanente. [Cet appareil ne doit jamais être installé avec son boîtier d’ali- > D T>=i00mm | | mentation en position haute. ] Ne 4 {Pour profiter pleinement de votre appareil et pour votre plus \ grand confort, nous vous recommandons de réaliser l'installation si possible à proximité des emplacements à fortes déperditions (fenêtres, portes, etc.). Vous trouverez dans l'emballage de votre appareil une notice de | montage complète.

2100mm 2100mm [__ Procédez toujours à la coupure de l'alimentation électrique nr ITR |(disjoncteur + fil pilote) avant toute opération de raccordement.

( L’ajout d’une fiche de prise de courant est interdit. NAN AN [REMARQUE : les radiateurs sèche-serviettes électriques sont | conçus pour être recouverts sans danger. Pour garantir un fonc- tionnement efficace de votre appareil il est toutefois recommandé de ne pas le couvrir entièrement. Du fait de l'élévation de tempéra- ture et grâce au coupe circuit interne, il peut dans ce cas interrom- \_ pre son fonctionnement. ) [ PRÉCONISATIONS RELATIVES À LA FONCTION DE DÉTECTION D'OUVERTURE \ FENÊTRE (VOIR CHAPITRE 5.6) : L'emplacement de votre appareil influe sur le bon fonctionnement de la fonction détection d'ouverture/fermeture de fenêtre. Outre la disposition de votre installation dans la pièce, la température de consigne réglée sur l'appareil et la température extérieure interviendront dans le déroulement de la fonction. D

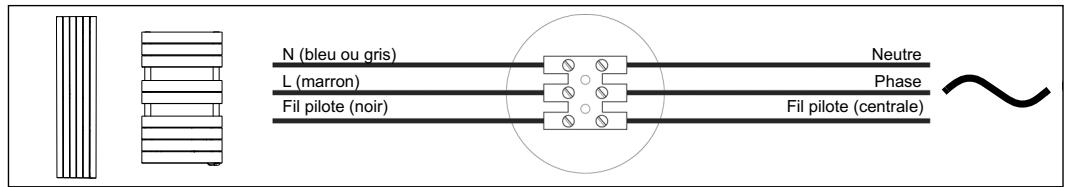

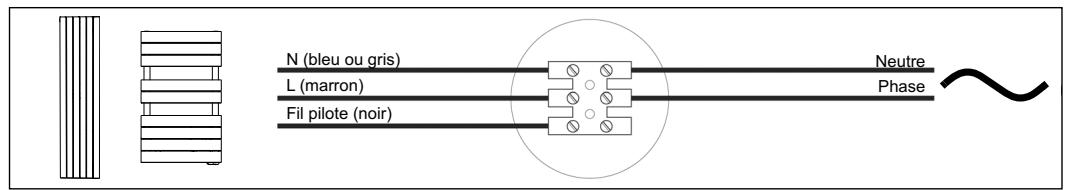

2.2 Raccordement de l’appareil

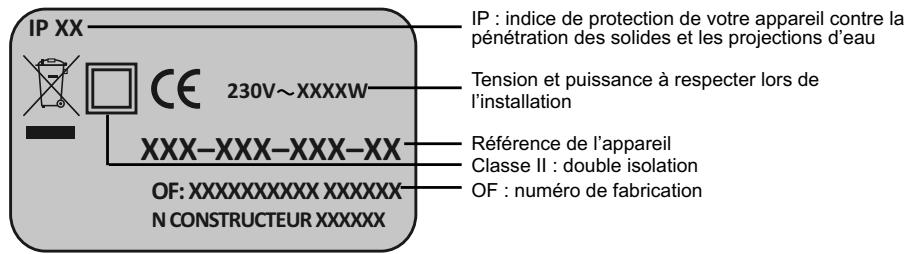

_ \ Les caractéristiques techniques de votre appareil sont indiquées sur son étiquette signalétique. ( * Voir notice de pose pour la valeur de X ) sa" à en prendre note préalablement à son installation et à toute demande d'intervention N . 6 40019308 05/2019

Pxx IP : indice de protection de votre appareil contre la pénétration des solides et les projections d'eau NO CE 220-0007 ——

XXX=XXX=-XXX=XXT— Référence de l'appareil Classe Il : double isolation OF: X000000000%0000087— OF : numéro de fabrication

N CONSTRUCTEUR X000X

Tension et puissance à respecter lors de l'installation Le raccordement au réseau électrique doit être effectué en respectant : + la tension indiquée sur cette étiquette ; - les couleurs conventionnelles : — bleu ou gris : neutre — marron : phase — noir : fil pilote PRINCIPE DE RACCORDEMENT AVEC FIL PILOTE (CLASSE Il - MARCHÉ FRANÇAIS) : Votre pa est muni d'un fil pilote lui permettant d'être raccordé à une centrale de program- mation fil pilote (non fournie avec l'appareil). N {bleu ou gris) Neutre

{À NOTER : | Votre appareil étant muni d'une régulation électronique intégrée, notre responsabilité ne saurait être engagée en cas d'utilisation avec des centrales de programmation fil pilote fonctionnant par coupure de tension d'alimentation (consulter la notice de votre centrale). PRINCIPE DE RACCORDEMENT SANS FIL PILOTE (CLASSE II - MARCHÉ FRANÇAIS) : Si le fil pilote n’est pas raccordé, la sécurité impose de l'isoler. Il ne doit en aucun cas être raccordé à la terre. N {bleu ou gris) 5 + Neutre. (marron à à = ) SR Phase i pilote (noir) pilote (noir) & PRINCIPE DE RACCORDEMENT AVEC FICHE DE PRISE DE COURANT MONTÉE D’ORIGINE (CLASSE l) : Le câble souple monté d'origine est destiné à être relié au réseau par l'intermédiaire d'une fiche de prise de courant.

3. Utilisation de votre sèche-serviettes mixte

IMPORTANT Cet appareil a été conçu pour être utilisé distincte- ment en mode chauffage central ou en mode électrique. Chaque utilisation requiert des dispositions particulières, spécifiques et précises. Une exploitation anormale peut entraîner la détériora- tion de la résistance suite à des températures de fluide exces- sives, en particulier dans le cas d’une utilisation simultanée en mode électrique et chauffage central. Tout usage inapproprié entraînera l'annulation de la garantie contractuelle.

3.1 Utilisation en chauffage central

Le boîtier de commande doit être hors tension. Le robinet d'alimentation doit être ouvert pour laisser passer l'eau du chauffage central.

3.2 Utilisation en chauffage électrique

A. Lors de l'utilisation du radiateur sèche-serviettes mixte en « fonction électrique », fermer uni- quement le robinet d'alimentation et NE JAMAIS FERMER LE RETOUR pour permettre l'expan- sion du fluide vers l'installation. ATTENTION | La fermeture du retour peut entrainer la destruction du corps de chauffe suite à une | pression excessive supérieure à la pression d'utilisation. B. S'assurer que l'appareil est correctement rempli d'eau en ouvrant le purgeur situé en partie haute. Le refermer si l'eau sort régulièrement, prévoir pour cette opération une éponge et un petit récipient. Si la pression n'est pas suffisante pour permettre la purge du corps de chauffe : + remplir le chauffage central d'eau jusqu'à la pression indiquée sur votre manomètre, + demander conseil à votre installateur chauffagiste, + prévenir la société d'exploitation (en chauffage collectif). C. Pour la mise en marche, procéder comme pour un appareil sèche-serviettes électrique. Si l'installation du chauffage central est pourvue d'une pompe de circulation indépendante de la chaudière, il est impératif de l'arrêter (risque de siphonner le corps de chauffe dans le cas d'une étanchéité imparfaite des raccords). IMPORTANT : La mise sous tension de l'appareil doit s'effectuer uniquement si celui-ci est \ correctement rempli d'eau (sous risque d’annulation de la garantie).

IMPORTANT Ce radiateur est équipé d'une résistance possédant un coupe-circuit intégré et un fusible. Son utilisation sans eau entraînera la détérioration définitive du fusible et par conséquent la détérioration de la résistance : cet incident, « non couvert par la garantie constructeur », nécessitera impérativement son échange. L'utilisation du radiateur partiellement rempli d'eau entraînera la coupure du coupe-circuit thermique. Ce dernier maintiendra un fonctionnement alterné tant que le corps de chauffe n'est pas correctement rempli. Si vous constatez que la partie électrique de votre sèche-serviettes est activée, et que celui-ci ne chauffe plus malgré une marche forcée ou un ordre de la commande à distance, procédez aux manœuvres suivantes :

1) Assurez-vous que votre radiateur est correctement rempli d'eau (voir paragraphe B).

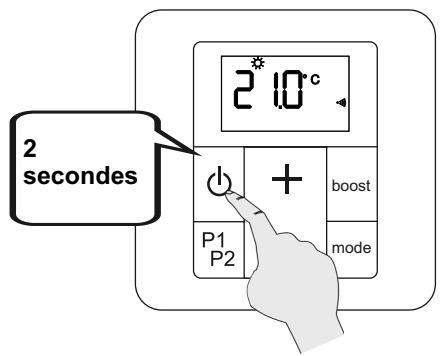

2) Appuyez 2 secondes sur la touche @ de la commande à distance (voir chapitre 5.1) pour

arrêter la fonction électrique de l'appareil pendant 30 à 60 minutes. Cette opération est nécessaire pour désamorcer la sécurité thermique.

3) Appuyez de nouveau 2 secondes sur la touche(l): le radiateur est prêt pour chauffer norma-

4. Mise en service de la commande à distance

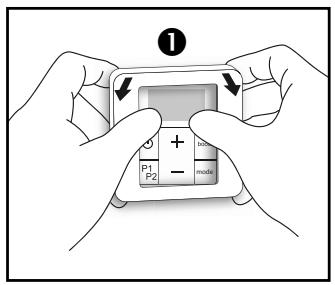

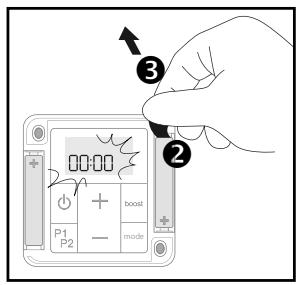

4.1 Mise en place des piles

Lors de l’appairage d’un appareil équipé d’une commande à distance radio-fréquence, il est impératif que tous les autres radiateurs de l'installation soient sous tension. Procédure obliga- toire lors de la première mise sous tension de l'appareil ! Attention à n’appai- rer qu’un seul appareil et une seule commande à la fois. LED : Pour faciliter l'accès visuel à la LED, vous pouvez appairer votre appareil avant de le monter au mur ou bien utiliser un petit miroir (comme celui fourni avec cette notice). rose fixe afin de signaler que l'appairage n’a pas encore été effectué (voir Lors de la première mise sous tension de l'appareil, la LED s’allume en

ATTENTION Le visuel de la LED peut varier suivant le modèle d'appareil (voir page 3 de couverture). 05/2019 11

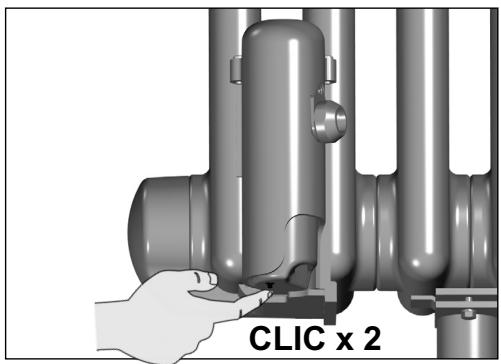

A) Procédure avec le boîtier récepteur situé sur votre appareil : Appuyer deux fois sur la LED située sur votre appareil (4 secondes max pour réaliser les 2 appuis). La LED clignote en rose. Vous disposez alors d'une minute pour appairer votre appareil avec la commande à distance. NOTE : Les opérations A et B peuvent être réalisées sans ordre particulier. B) Procédure avec la commande à distance : (si l'écran de la commande est éteint, allumez-le en appuyant sur une touche) - Recherche ) Appuyer s r F appareil rF Û secondes pendant sur la Fe touche +. O! + {root minute. | + boost | — [mode Fi] — [mode Appairage (us terminé. 7 re 55 Le La commande Un à distance ! 008! Û oo passe en i EH th O| + je mode Hors- | + Jr Fi — P1 — [mode gel. mi] _ Le © P2 L'icône P2 Synchronisation horloge | clignotera tant que la date et \ l'heure n'auront pas été réglées. En cas d'échec de l’appairage, l'affichage de la commande revient à RF 8. Relancez la procédure d'appairage en appuyant 5 secondes sur la touche +. Vérifiez avant que le boîtier récepteur est toujours prêt à être appairé : la LED doit clignoter en rose. Si le radiateur n'est toujours pas appairé à la commande après trois tentatives, il est nécessaire de réinitialiser la commande à distance et le récepteur (voir

Une commande à distance déjà appairée ne peut pas l'être à nouveau. En cas de tentative, le récepteur clignote blanc 3 fois de suite. distance, l'appareil continuera à fonctionner selon le dernier mode envoyé par la commande. Toutefois les changements de mode liés au fonctionnement d'un programme et les boosts manuels se poursuivront normalement. L'appareil reprendra son fonctionnement normal sous quelques secondes lorsque la commande à distance sera à nouveau à portée (moins de 10 mètres). Î En cas d'éloignement trop important entre l'appareil de chauffage et la commande à 1e 40019308

4.3 État de la LED (sur le radiateur ou le sèche-serviettes)

ÉTAT . . ñ COULEUR Fixe Clignote Éteinte Vert Mode Éco Rouge Mode Confort Boost Mode Hors-gel / Fenêtre ouverte ; Bleu Délestage (fil pilote) détectée : M ension (+ séquence Arrêt (fil pilote) A : 7 de couleurs) . Arrêt délestage Jaune Dérogation de T Erreur : contacter le (fil pilote) service SAV Erreur d'appairage / : Rose Appareil non appairé Appairage en cours

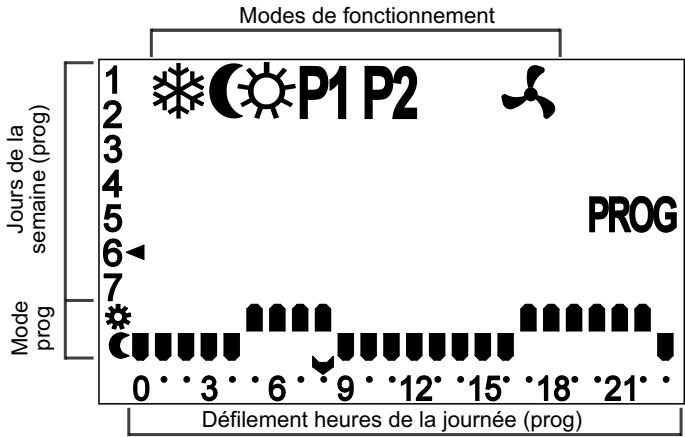

4.4 Affichages de la commande à distance

Modes de fonctionnement [ 1 12 ÆGGPIP2 À

1] Température ù] Lima À NOTER : Sans appui sur une touche l'éclairage de l'écran s'éteint automatiquement au bout de 5 secondes. L'écran se met totalement en veille au bout de 1 minute. Cette veille n'impacte pas le fonctionnement de votre radiateur et un appui sur n'importe quelle touche réactivera l'éclairage. L'écran doit être allumé pour que l’appui sur une touche soit pris en compte (ex. réglage de la température, d'un paramètre avancé, etc.). 05/2019 13

EXPLICATION Fonctionnement en mode Hors-gel Fonctionnement en mode Éco Fonctionnement en mode Confort Fonctionnement en mode programmé Boost manuel ou programmé Fenêtre ouverte détectée (l'icône clignote) Réglage de l'heure nécessaire Indicateur d'usure des piles

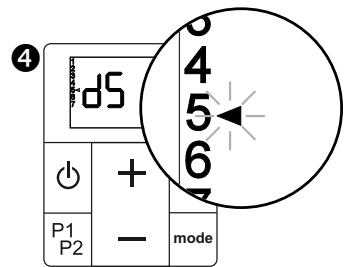

4.5 Réglage de l’heure et du jour

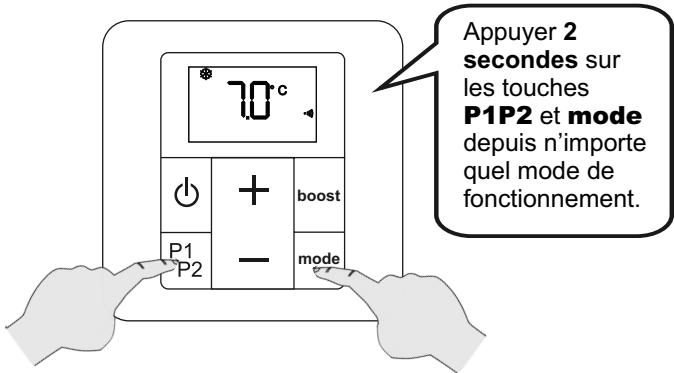

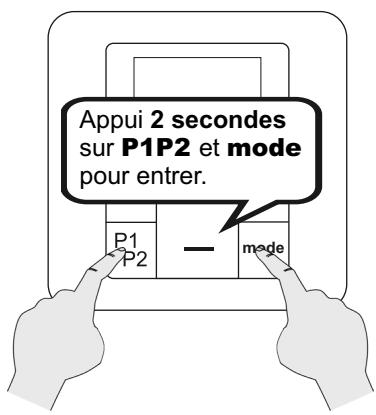

Appuyer 2 secondes sur les touches P1P2 et mode depuis n'importe quel mode de fonctionnement. L'heure s'affiche (00:00 au démarrage). Un appui prolongé sur les touches + ou - vous permet d'accélérer ce réglage. Durant la phase de réglage, un appui sur P1P2 permet un retour à l'écran précédent. Verrouillage interface Indicateur de dérogation Programmation en cours Témoin de connexion entre la commande à distance et le boîtier récepteur Programme en mode Confort Programme en mode Éco Heure en cours (programme) — [model Continuer ensuite en réglant le jour di or 74 o| 4\6 COMBINAISON DE TOUCHES FONCTION Fi

- & mode Verrouillage des touches (voir chapitre 5.1) P1P2 & boost Réglage du boost programmé (voir chapitre 6) P1P28&+ Réglage du programme P1 (voir chapitre 7) P1P28- Réglage du programme P2 (voir chapitre 7) P1P2 & mode (avec la commande à distance éteinte) Accès au paramétrage avancé (voir chapitre 5.3)

9 7n. Le] L'heure et le jour sont maintenant enregistrés. 05/2019 le la semaine : } D} + root d3 1 Lundi 5 Vendredi d3 2 Mardi 6 Samedi l 008 l 008 OÙ br Er fr om | © | À fer 4 Jeudi 1e |[P1 leudi {parexemple) ||P3, NOTE : La mise à l'heure de la commande à distance peut être effectuée à tout moment.

5. Utilisation de la commande à distance

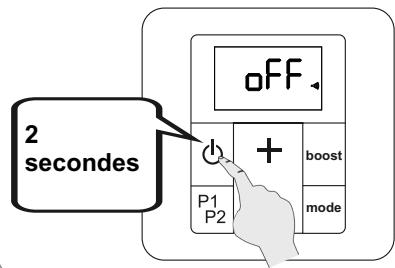

5.1 Manipulation de la commande à distance

© La commande à distance s’allume : elle émet un signal sonore. © La commande à distance s'éteint : elle émet deux si- gnaux sonores. L'écran oFF s'affiche. secondes cela entraîne la mise à l’arrêt du radiateur ou Lorsque la commande à distance s’éteint, ÂÀ du sèche-serviettes. û Votre commande à distance ne peut L piloter qu'un seul appareil.

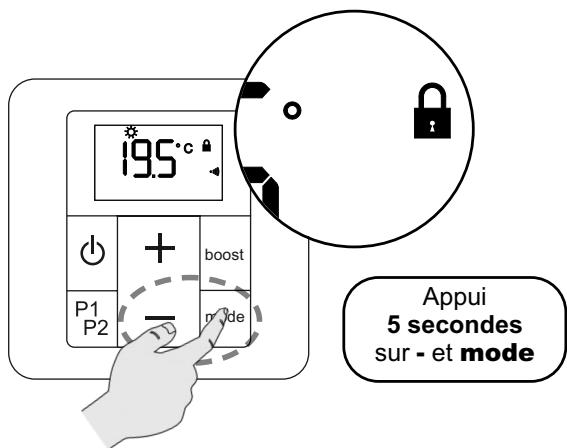

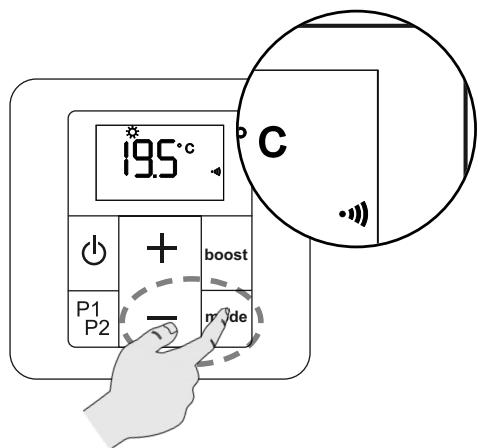

La modification du mode de fonctionnement ou de la température de consigne devient impos- sible. De même il sera impossible de déclencher un boost manuel. Appui 5 secondes sur - et mode REMARQUE : Les changements de modes émis par une centrale fil pilote (non fournie avec votre appareil) ne seront pas désactivés par cette fonction.

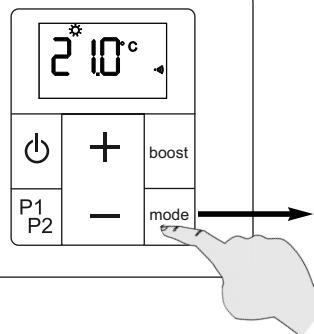

5.2 Choix du mode de fonctionnement

5 modes de fonctionnement de base : Hors-gel, Éco, | Confort, programmes P1 & P2

Recommandé en cas d'absence prolongée de plus de 24 heures. Votre appareil est réglé pour garantir une température minimum de 7°C dans votre pièce, cela vous permet d'éviter tout risque de gel. Cette température n'est pas modifiable par l'utilisateur. La LED de votre boîtier récepteur s’allume en bleu.

Recommandé en cas d’inoccupation de la pièce supérieure à 2 heures. Le mode économique peut fonctionner de 2 façons différentes : - soit la température éco est associée à la température de Confort ; - soit la température éco est dissociée (indépendante). Voir page suivante pour le détail de chaque fonctionnement. Voir le chapitre 5.3 Paramétrage avancé pour associer ou dissocier la température Éco de la température Confort. ATTENTION : Par défaut votre appareil fonctionne en mode éco asso La LED de votre boîtier récepteur s’allume en vert. 05/2019 1

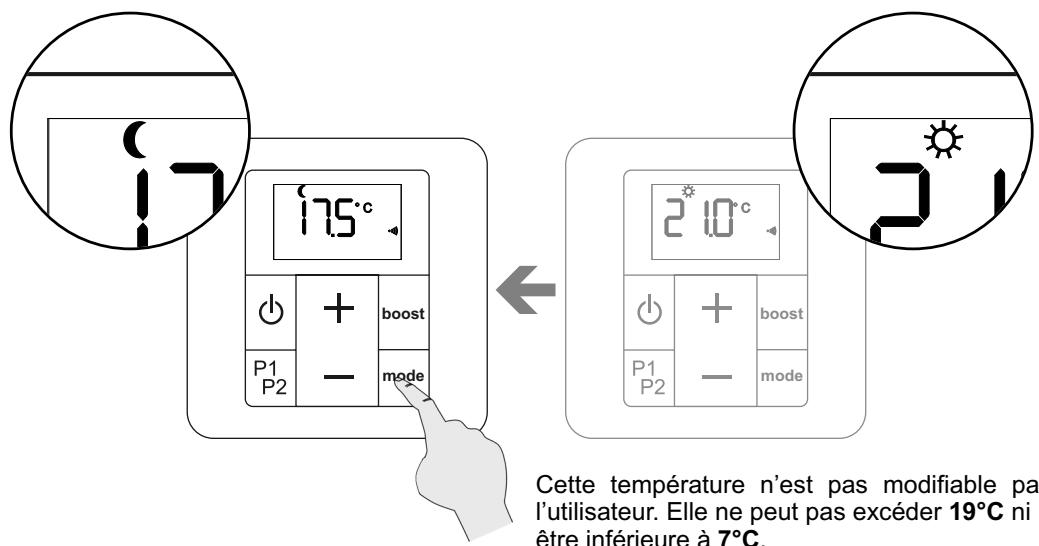

MODE ÉCO (suite) MODE CONFORT { A) Fonctionnement Éco assoc \ Le mode éco (économique) associé permet un abaissement de la température de 3,5°C par rapport à la température définie dans le mode Confort.

| Cette température n'est pas modifiable par \ l'utilisateur. Elle ne peut pas excéder 19°C ni \ être inférieure à 7°C. B) Fonctionnement Éco disso Vous pouvez choisir de dissocier la température du mode Éco de celle du mode Confort (voir

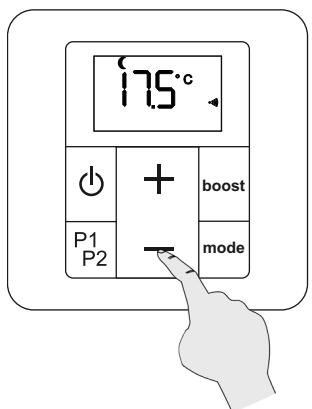

chapitre 5.3 paramètre 2). Vous pourrez alors choisir la température dans la pièce lorsque

l'appareil fonctionne en mode Éco. Iboost| La température éco dissociée que vous choisirez ne peut pas présenter moins de 1° d'écart avec la température définie en mode Confort (ex. : votre température Éco ne pourra pas être supérieure à 18°C si votre température de Confort est réglée sur 19°C). Sans réglage de votre part, la température Éco dissociée prend la valeur par défaut de 15,5°C.

Recommandé en cas d'occupation de la pièce. La température de consigne peut être ajustée de 7 à 28°C par intervalles de 0,5°C. La LED de votre boîtier récepteur s’allume en rouge.

/ PROGRAMMES P1ETP2 NX

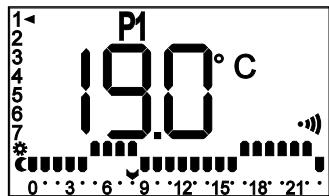

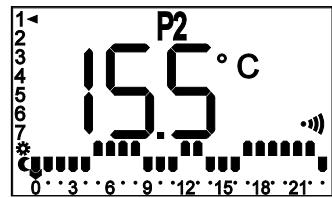

Programmes préenregistrés La commande à distance de votre appareil inclut deux programmes journaliers P1 et P2. Ceux- ci sont basés sur des scénarios d'occupation de la pièce différents (passage de votre appareil du mode Confort au mode Éco en fonction de l'heure). La LED de votre boîtier récepteur s'allumera de la couleur correspondant au mode de fonction- nement en cours (voir chapitre 4.2).

P1 correspond à un besoin de chauffe de votre pièce de 5 à 9H puis de 17 à 23H (ex. journée de travail). AEIOTE CN] 3°"6°"9" "12" "45" Programme P1 par défaut

P2 correspond à un besoin de chauffe de votre pièce de 5 à 9H, de 12 à 14H et de 17 à 23H (ex. journée de travail avec passage au domicile le midi).

Programme P2 par défaut À NOTER : Vous pouvez aussi personnaliser le fonctionnement détaillé des programmes P1 et P2 (voir chapitre 7). 05/2019 19

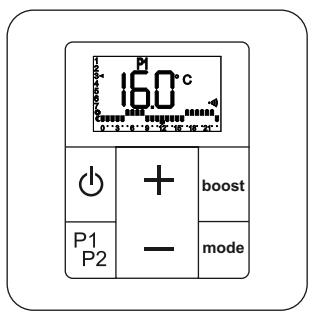

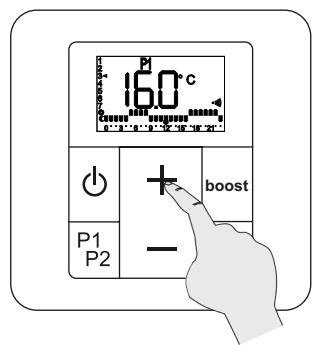

{Dans les modes de fonctionnement programmés de votre appareil (P1 ou P2) il est possible de déroger temporairement au fonctionnement de votre appareil en modifiant le niveau de tem- pérature de consigne. D) — [mode La LED de votre boîtier récepteur s’allume en jaune fixe. Cette dérogation est annulée dès qu'il y a un changement d'état du programme (éco / confort) ou un nouvel appui sur la touche mode. Ne J

COMMANDE PAR FIL PILOTE

Votre appareil est équipé d’un fil pilote, vous pouvez donc gérer celui-ci à partir de votre centrale (voir raccordement chapitre 2.2). ATTENTION : Par défaut votre appareil est configuré pour le mode fil pilote. La centrale fil pilote pourra prendre le contrôle de votre appareil uniquement lorsque celui-ci est placé en mode Confort. Voir le chapitre 5.3 Paramétrage avancé (paramètre 3) pour désactiver ou activer le mode fil pilote. Reportez-vous à la notice d'utilisation de votre centrale concernant l'utilisation de celle-ci. La LED de votre boîtier récepteur s’allumera dans la couleur correspondant au mode de fonc- tionnement envoyé par la centrale (voir chapitre 4.2). La commande à distance fera clignoter l'icône correspondant au mode de fonctionnement envoyé par la centrale. [Es UU) » Exemple : la centrale envoie un ordre de mode Éco >

COMMANDE PAR FIL PILOTE (suite) distance. FONCTIONNEMENT FIL PILOTE : fil pilote, celui-ci peut envoyer à votre appareil un ordre prioritaire d'arrêt (la LED de l'appareil s'éteint) ou de mode Hors-gel (la LED de l'appareil s'allume en bleu). Dans les deux cas l'icône hors-gel s’affichera sur l'écran de votre commande à ( Lorsque votre installation est équipée d'un système de délestage connecté sur l'entrée Le délestage prendra le pas sur le fonctionnement de votre appareil même si la fonc- tion fil pilote est désactivée dans les paramètres avancés. ment de l'appareil) Icônes Couleur LED Ordre envoyé Fonction boost (commande à distance) | (boîtier récepteur) | (centrale) Fe: Rouge Confort Disponible C re: Vert Confort -1° Disponible C Fe: Vert Confort -2° Disponible C X£ Vert Éco Disponible pe res Hors-gel (dans tous les Bleu modes de fonctionne- Disponible % P1 ment de l'appareil) % X£ } Arrêt (dans tous les Éteinte modes de fonctionne- Indisponible

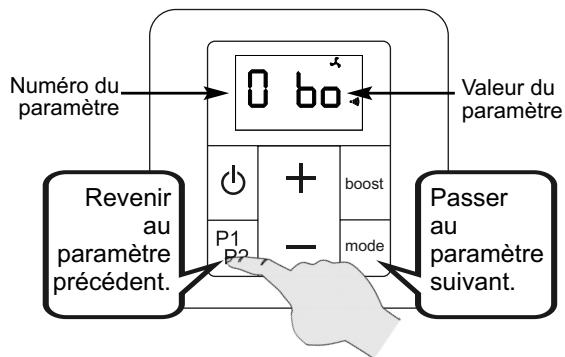

Paramétrage avancé de la commande à distance N° [Paramètre [Description Valeur par [Réglage ATTENTION ! défaut L'accès au paramétrage se fait uniquement lorsque la commande à distance est 3 |Filpilote Valeur 0 (fil pilote désactivé) ou 1 (fil pilote activé) 1 Appui sur touche + ou = éteinte. : à à di : : : ! Certains paramètres de votre commande à distance sont ajustables en fonction de votre utilisa- 3 p, p 4 l tion. 4 [Étalonnage [Réglable de -5,0°C à 5,0°C par intervalles de 0,5°C 0.0 Appui sur touche + ou = température ambiante y C p Ne Appui 2 secondes UD sur P1P2 et mode secondes pour entrer. 5 |Choixdela |Valeur 1 (boîtier récepteur) ou 2 (commande à distance) | 1 ou 2 Appui sur touche + ou - sonde de Voir chapitre 5.4 P1 mesure de 2 température (l «| 0 6 faucun B = E 7 [Réappairage | Valeur 0 (commande désappairée) ou 1 (commande +F0 ou rF1 | Appui sur touche + ou Numéro du: 0 bo= Valeur du radio- appairée) pour réappairer un paramètre paramètre ATTENTION ! fréquence appareil précédemment Il faut impérativement ns] n ! appairé qui a perdu la + asser par l'écran final i « U. 14 aison. l final li Revenir Passer “End” pour valider vos au au modifications de paramètre paramètre paramètres. 8 [Affichage par | Valeur 0 (heure) ou 1 (température de consigne) 1 Appui sur touche + ou = précédent. suivant. défaut [nn 0 N° Paramètre Description Valeur par | Réglage 9 Affichage Retour aux paramètres usine. xxx Appui 10 secondes défaut numéro de | Attention! sur touche + pour Tax RD de 18 820 mu pur pe de me leo TETE ET version et Tous vos réglages ainsi que l'appairage seront supprimés. réinitialiser. la marche réinitialisation | Si la commande à distance était appairée avant le reset, le forcée (Booso | | ncn (désappairage) | boîtier récepteur sera lui aussi réinitialisé. Ü bo « UOU - « 35 100 || BBBB 1 [Détection | Valeur0 (fonction désactivée) ou 1 (fonctionactivée) [1 Appui sur touche + ou = 0 L d'ouverture a F F fenêtre ! ! End] Affichage Sortie du menu de paramétrage Appui court sur mode | délÎdE D[dE 1. mer are paramétrage sur (1). End 2 [Température | Valeur 0 (température éco dissociée) ou 1 (température [1 Appui sur touche + ou + éco éco associée : T° de confort moins 3,5°) FF Œ Œ N : : x : 1 1 l î Après une minute sans appui sur une touche, la commande à distance sortira auto- o Li 40) 0 «| [LI La matiquement des paramètres avancés et s'éteindra.

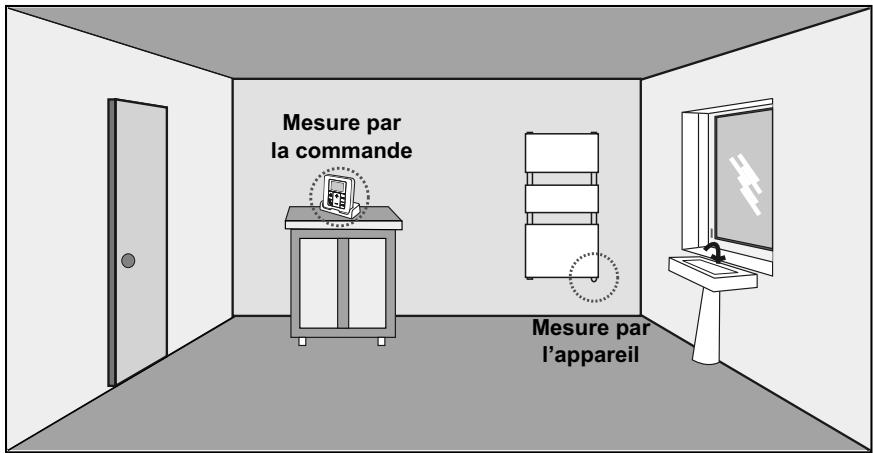

5.4 Choix de la sonde de mesure de température

La mesure de la température de votre pièce peut être effectuée soit par le boîtier récepteur situé sous votre appareil, soit par la commande à distance. Le choix de sonde par défaut sera différent suivant le type d'appareil que vous avez acheté. Par défaut les appareils labellisés NF Électricité Performance utilisent la sonde située sur le boîtier récepteur. Il est fortement déconseillé de modifier ce réglage qui assure une régulation optimale et conforme à ce label par votre appareil. Dans tous les cas, une mesure de la température ambiante depuis la commande à distance permettra une meilleure appréciation de la température réelle de votre pièce. Pour une mesure efficace de la température, éviter les rebords de fenêtre (ou tout autre endroit favorable aux déper- ditions de chaleur) et la proximité des portes et radiateurs. Vous pouvez choisir votre option préférée de mesure de la température ambiante depuis le paramètre 5 des Paramètres avancés (voir chapitre 5.3). Si vous constatez un écart entre la température que vous avez programmée sur votre commande à distance et la température mesurée dans votre pièce, il s’agit d'une alternative inté- ressante à l'étalonnage de la mesure de température (chapitre 5.5). Mesure par la commande Mesure pai l'appareil que celle-ci tombe en panne (panne électronique ou piles usagées), votre appareil se mettra en défaut sonde (LED jaune, voir chapitre 8.3). Par ailleurs la durée de vie des piles sera réduite par l'utilisation de la sonde de la commande à distance. ( Si vous choisissez de mesurer la température à partir de la commande à distance et Si vous possédez un radiateur muni d'un tiroir de rangement pour la commande à distance, ne JAMAIS placer la commande dans le tiroir si c'est elle qui mesure la tem- pérature de votre pièce. De même, une commande à distance fixée au mur ne mesurera pas correctement la température de la pièce. Â En cas de réinitialisation de la commande à distance (voir chapitre 5.3, paramètre 9),

la sonde active par défaut reviendra au réglage de sortie d'usine.

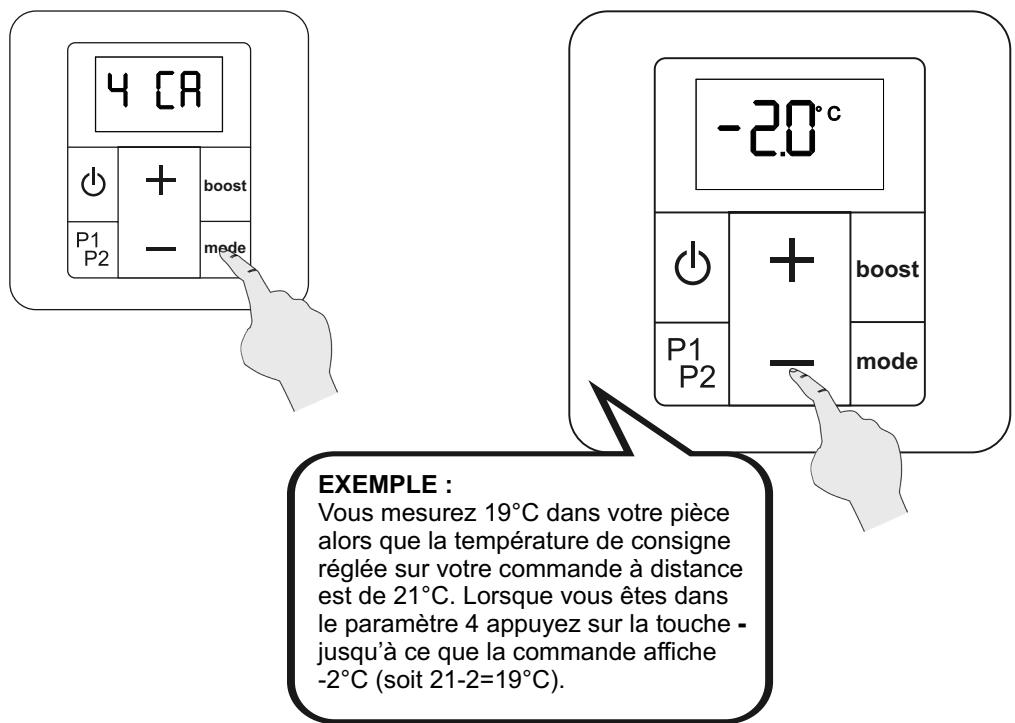

5.5 Étalonnage de la température de consigne

Si vous observez après plusieurs jours de fonctionnement de votre appareil un écart entre la température constatée dans votre pièce et la température programmée sur l'appareil, vous pouvez étalonner votre appareil par intervalles de 0,5°C. Votre thermomètre doit être situé au centre de la pièce à une hauteur de 1Mm30 environ, sans interposition de meuble entre le thermomètre et l'appareil. Accédez aux paramètres avancés (voir chapitre 5.3). Appuyez plusieurs fois sur la touche mode pour atteindre le paramètre 4. Si la mesure de température ambiante diffère de la température de consigne de votre appareil, appuyez sur les touches - ou + pour les faire correspondre. Vous pouvez étalonner votre mesure de température jusqu'à +/- 5°C. Pour quitter le paramétrage avancé, appuyez plusieurs fois sur la touche mode jusqu'à l'arrêt de la commande à distance. En cas de changement de sonde active, l'étalonnage défini sur la commande à dis- ( L'étalonnage concerne les deux sondes de mesure de température (voir chapitre 5.4). tance continuera de s'appliquer. EXEMPLE : KL { Vous mesurez 19°C dans votre pièce \ alors que la température de consigne réglée sur votre commande à distance est de 21°C. Lorsque vous êtes dans le paramètre 4 appuyez sur la touche - jusqu'à ce que la commande affiche -2°C (soit 21-2=19°C). 05/2019 #5

5.6 Détection d'ouverture / fermeture fenêtre

Votre appareil peut détecter une chute de température significative liée, par exemple, à l'ouver- ture prolongée d'une fenêtre en hiver. Il adapte alors son fonctionnement automatiquement afin de vous faire réaliser des économies d'énergie. Par défaut la fonction Détection d'ouverture / fermeture fenêtre est activée sur votre commande à distance. Pour désactiver celle-ci, modifiez le paramètre avancé correspondant (voir chapitre 5.3, paramètre 1). IMPORTANT Afin de profiter au mieux de cette fonction, votre appareil doit être positionné près de l'ouvrant sans interposition d'un meuble ou d'un quelconque objet. La qualité de la détection d'ouverture / fermeture de fenêtre dépendra de nombreux facteurs tels que l'emplacement de l'appareil, la rapidité de la chute / remontée de température dans la pièce, le type de fenêtre, etc. | IMPORTANT La mesure de la température de la pièce est réalisée au niveau de l'appareil. Après avoir ouvert une fenêtre, votre appareil devrait détecter la Fri baisse de température liée à celle-ci dans un délai raisonnable. || va alors adapter son mode de fonctionnement en passant automati- [ 1 ‘ C quement en température hors-gel (7°C). LU jl | 1) Tant que l'ouverture de fenêtre est détectée, votre appareil fait clignoter l'icône associée à la fonction. Lorsque la température de votre pièce remonte suite à la fermeture de la fenêtre, l'appareil doit dans un délai raisonnable reprendre le fonctionnement qu'il avait avant le déclenchement de la détection (par exemple le mode Confort). ment de mode de fonctionnement, mettent en pause pendant 60 minutes la fonction de détection d'ouverture / fermeture de fenêtre, le temps que la température de la pièce se stabilise. ( Le lancement ou l'arrêt d’un boost (manuel ou programmé), de même qu'un change-

6. Boost chauffage (marche forcée)

Cette fonction permet un supplément de chaleur au moment choisi. Lorsqu'elle est activée l'appareil fonctionne à pleine puissance, sans tenir compte de la température de consigne réglée sur la commande à distance. La durée de fonctionnement est de 2 heures maximum ; elle peut être interrompue à tout moment. La LED de votre boîtier récepteur clignote en rouge durant un boost. La fonction marche forcée peut être activée de 2 manières : + marche forcée manuelle + marche forcée programmée

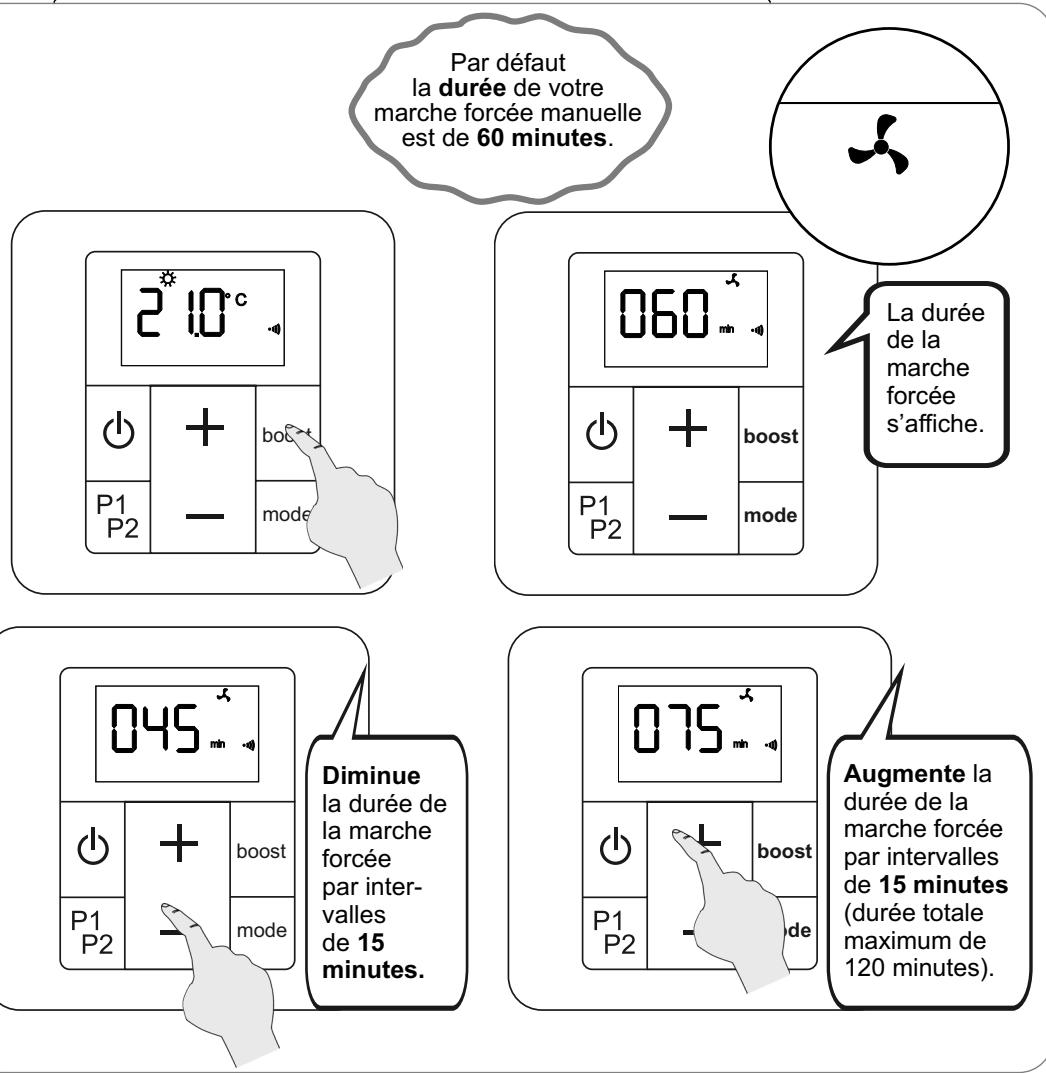

UTILISATION DU BOOST MANUEL

Par défaut la durée de votre marche forcée manuelle est de 60 minutes. La durée dela marche forcée s'affiche. Diminue la durée de la marche forcée par inter- valles de 15 minutes. Augmente la durée de la marche forcée par intervalles de 15 minutes (durée totale maximum de 120 minutes). 05/2019 Ex

UTILISATION DU BOOST MANUEL (suite) ï La durée 1 prévue pour le 1 boostest ï terminée. + 1 L'appareil boost ! revient à son

o + boost A — |mode fonctionnement normal. Fe — [mode Es ; ÿ F n 1 ' irc DoB.. 0 ID°. 1 Sortie de ! 1 boost ! 1 manuel ! o + Pl ! anticipée. ! O) + boost

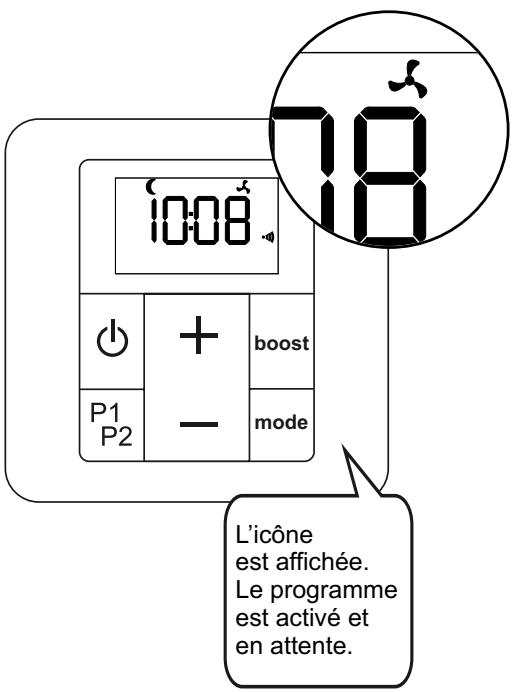

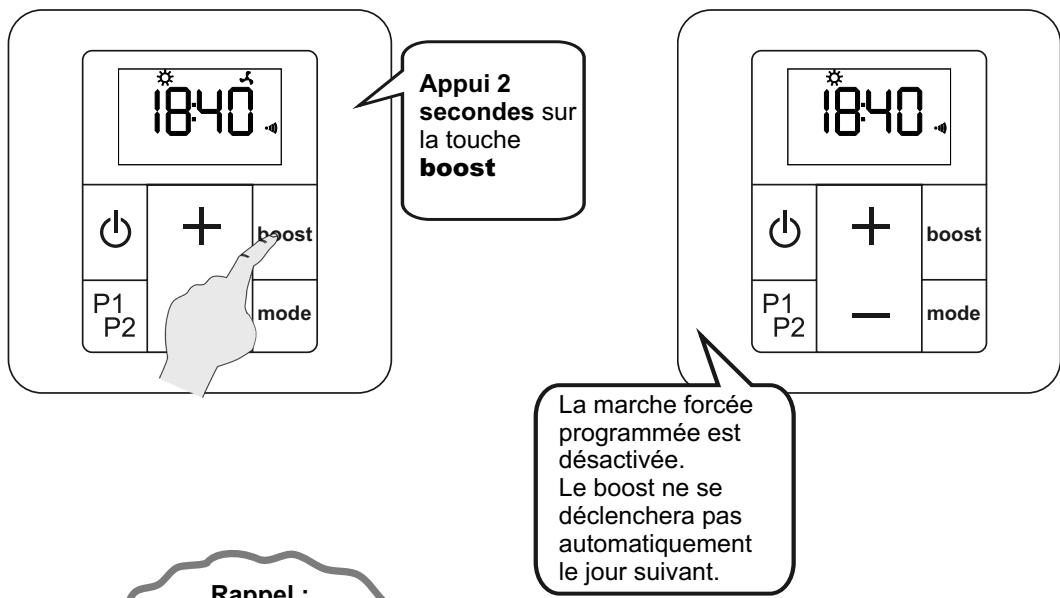

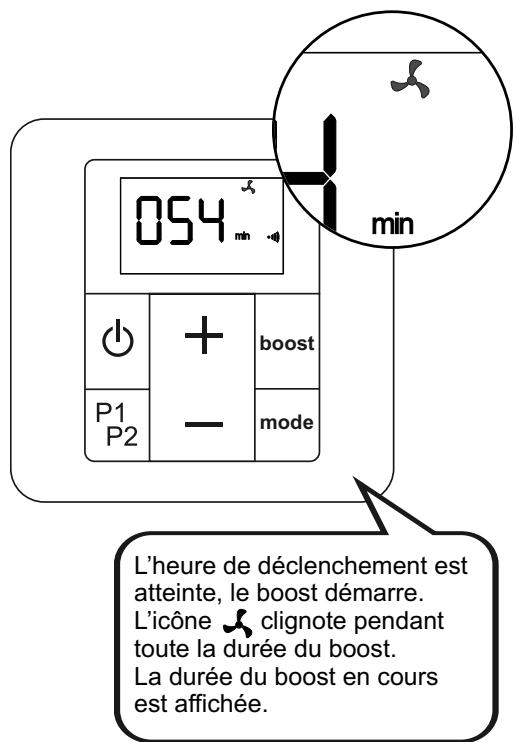

Cette fonction permet de programmer l'heure de démarrage de la marche forcée afin qu'elle se déclenche automatiquement tous les jours à la même heure (si le programme est activé). Cette marche forcée fonctionnera pendant la durée définie dans les paramètres avancés (voir chapitre 5.3 paramètre 0). La marche forcée se déclenchera pendant les modes Éco, Confort, P1 ou P2 et prendra la main sur le fonctionnement normal de votre appareil.

Appui long combiné sur P1P2 et boost. Il'est maintenant possible de définir l'heure de démar- (rage souhaitée. fes

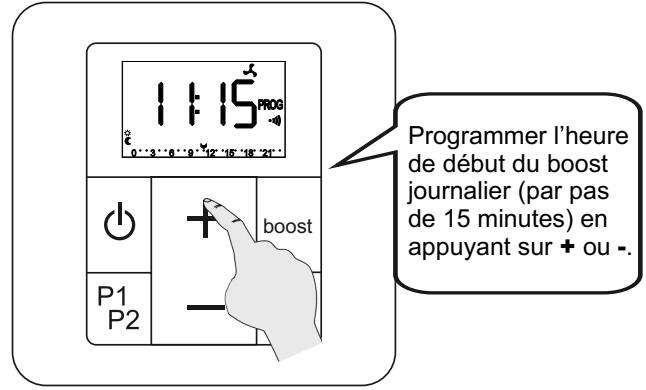

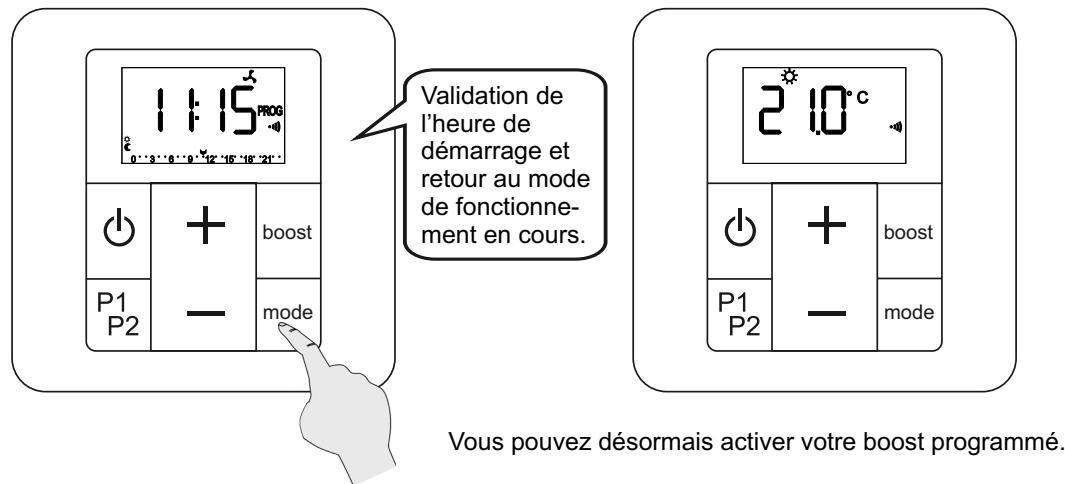

Programmer l'heure de début du boost journalier (par pas de 15 minutes) en appuyant sur + ou -. Validation de l'heure de démarrage et retour au mode de fonctionne- ment en cours. NS { Vous pouvez désormais activer votre boost programmé. 05/2019

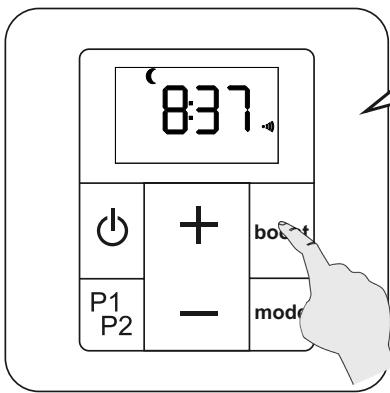

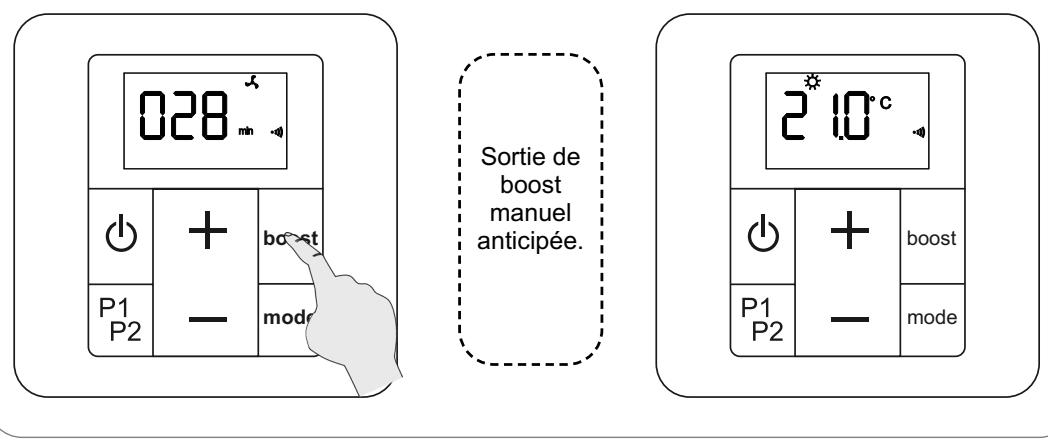

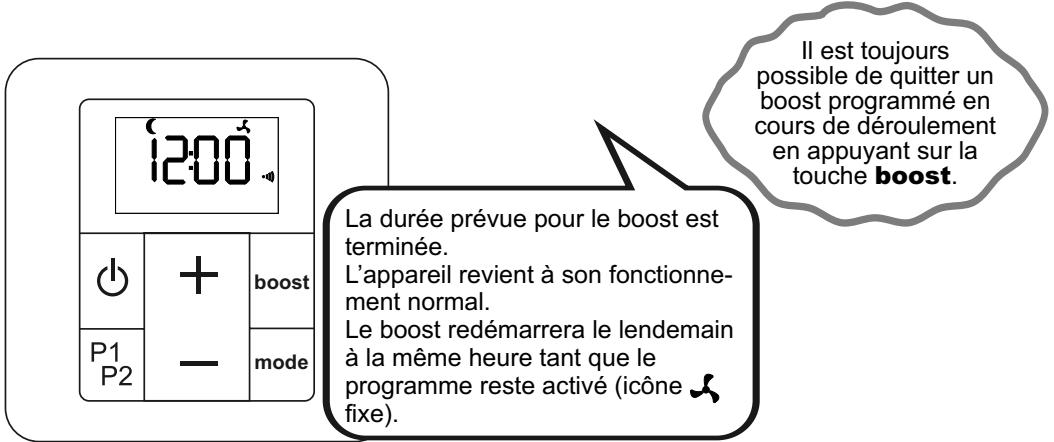

Il est toujours possible de quitter un boost programmé en cours de déroulement en appuyant sur la touche boost. Appui 2 secondes sur la touche boost La durée prévue pour le boost est terminée. L'appareil revient à son fonctionne- ment normal. Le boost redémarrera le lendemain à la même heure tant que le programme reste activé (icône 4 fixe). L'icône 4, s'affiche afin de signaler l'activation du programme. ATTENTION ! Le boost programmé ne sera pas activé si vous n'avez pas défini au préalable une heure de démarrage (voir page précédente). Appui 2 secondes sur la touche boost La marche forcée programmée est désactivée. Le boost ne se déclenchera pas automatiquement le jour suivant. Rappel : Le temps total de fonctionnement en continu du boost ne peut excéder 2 heures (soit 120 minutes). L'icône est affichée. Le programme est activé et en attente. Rappel : Il faut obligatoirement régler l'heure de démarrage pour pouvoir activer la marche forcée automatique (voir chapitre 4). L'heure de déclenchement est atteinte, le boost démarre. L'icône {, clignote pendant toute la durée du boost. La durée du boost en cours est affichée. 2 NL / En 40019308 05/2019

La commande à distance de votre appareil inclut deux programmes journaliers P1 et P2 que vous pouvez adapter à vos besoins. Pour chaque heure d’une journée deux modes sont possibles : CONFORT ou ÉCO. Ce sont les températures précédemment définies pour ces modes qui s'appliqueront (voir chapitre 5.2). ATTENTION ! Vos programmes P1 et P2 ne peuvent comporter qu'un maximum de 10 changements de mode par jour (de Confort vers Éco ou d'Éco vers Confort).

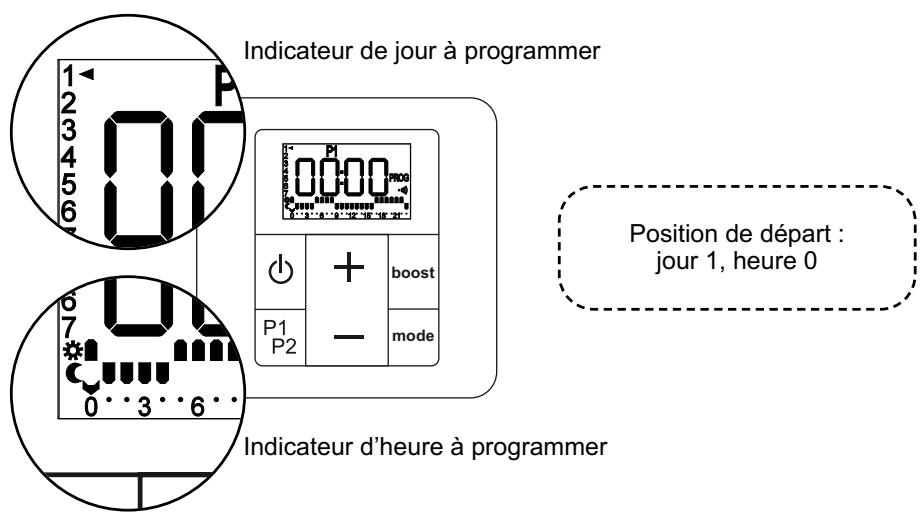

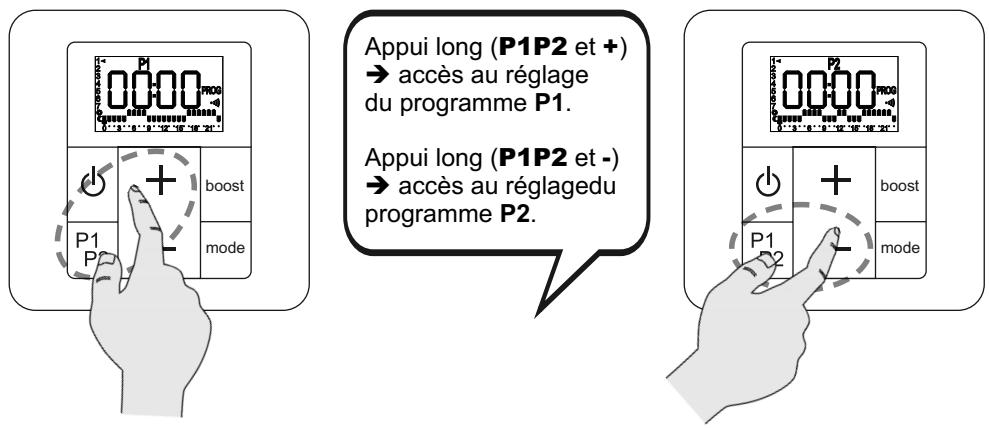

ACCES À LA PROGRAMMATION

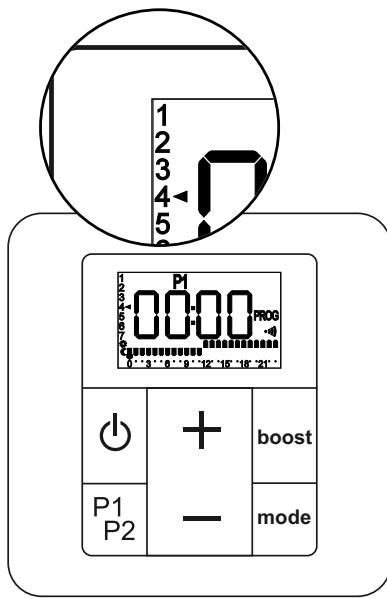

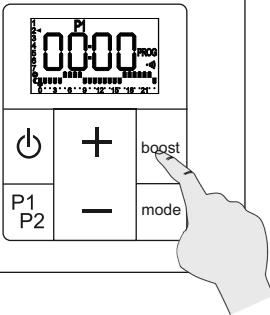

Programme l'heure en cours en mode Confort et passe à l'heure suivante. Appui long (P1P2 et +) 0000 3 accès au réglage du programme P1. CE Appui long (P1P2 et -) 4 boost 3 accès au réglagedu programme P2. Programme l'heure en cours en mode Éco et passe à l'heure suivante. Position de départ :

Après avoir sélectionné le mode de fonctionnement de la dernière heure d'une journée, la programmation passe automatiquement à la première heure du jour suivant. zæ 40019308 05/2019 3

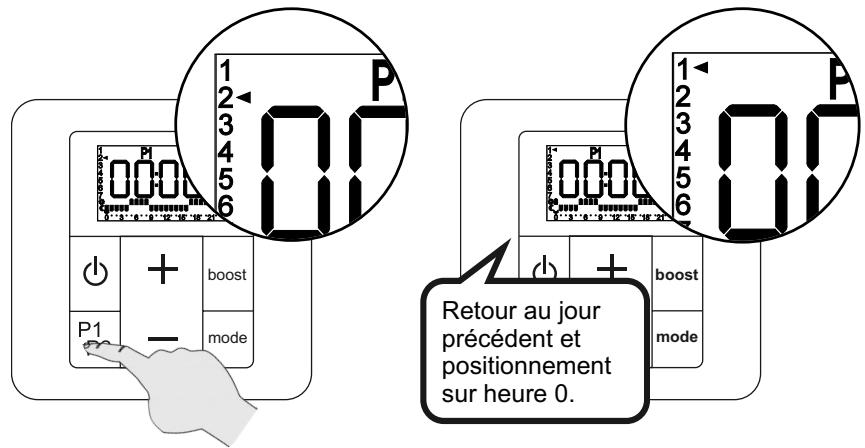

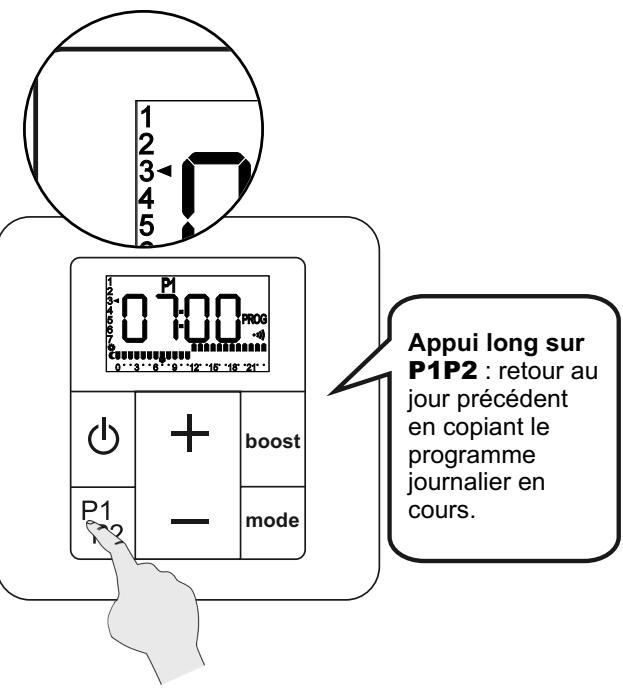

PASSAGE MANUEL AU JOUR PRÉCÉDENT Retour au jour précédent et positionnement sur heure 0.

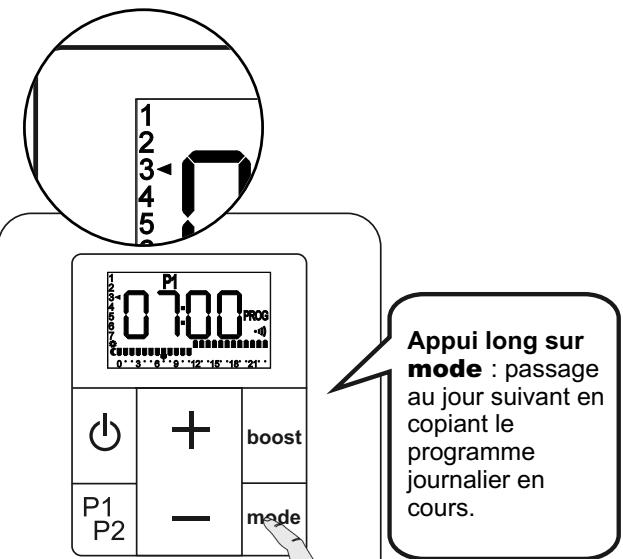

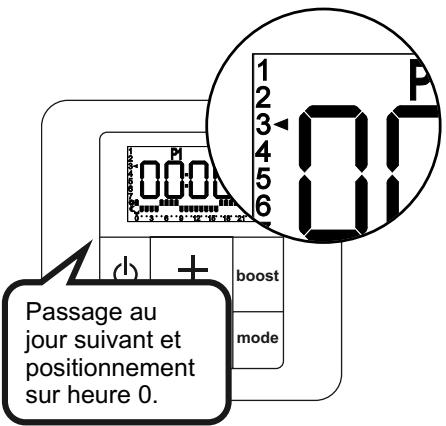

Passage au jour suivant et positionnement sur heure 0.

oûo : © 10° ] La commande à à distance garde en mémoire la programmation effectuée, + les O! + Ir Même en cas de sortie en cours de program- _ P1 — |mode mation. \ P2 FONCTION COPIER / COLLER (aide à la programmation) Appui long sur P1P2: retour au jour précédent en copiant le programme journalier en Cours. Appui long sur mode : passage au jour suivant en copiant le programme journalier en cours.

8. Conseils d’entretien et de dépannage

8.1 Opérations d'entretien courant

Le choix des meilleurs matériaux et la qualité du traitement de surface protègent votre appareil de la corrosion et des chocs. Pour une durée de service optimale de votre appareil, nous vous recommandons de suivre les conseils suivants : - Pour l'entretien des parois extérieures (hors parties électriques), n'utilisez pas de produit abrasif ou corrosif mais simplement de l'eau savonneuse tiède. - Pour le corps du boîtier récepteur et la commande à distance, utilisez un chiffon sec (sans solvant).

8.2 Résolution des problèmes

Malgré tout le soin apporté à la fabrication de nos produits, vous pourrez parfois rencontrer des erreurs de fonctionnement faciles à résoudre. Consultez le tableau suivant au moindre problème, vous y trouverez sans doute la solution. Si toutefois vous ne parvenez pas à résoudre le souci rencontré, veuillez contacter le service S-A.V. de votre fournisseur. Problème Diagnostic Opérations à effectuer La température de consigne est mal réglée sur la commande à distance. Vérifier que le réglage de la commande à distance demande bien la mise en chauffe de l'appareil (voir

L'appareil mixte n'a pas été correctement rempli d'eau. Vérifier le remplissage de l'appareil (voir chapitre 3.2). L'appareil est piloté par une centrale de programmation. Se reporter à la notice du constructeur de la centrale. L'appareil ne chauffe pas. Le délesteur s'est activé et a arrêté la chauffe de l'appareil. Attendre la fin du délestage. L'appareil n'a pas été appairé avec la commande à distance) (l'icône 1) ne s'affiche pas sur l'écran de la commande à distance). Retirer les piles de la commande à distance, attendre quelques secondes, remettre les piles en place et procéder à l'appairage (voir

Une fenêtre ouverte a été détectée (l'icône Cr clignote). Couper la fonction de détection d'ouverture fenêtre (voir chapitre 5.3 paramètre 1). La LED clignote en jaune + d'autres couleurs : défaut. Contacter votre installateur ou le service SAV.

Problème Diagnostic Opérations à effectuer L'appareil ne fonctionne pas. Votre appareil n'est pas alimenté. Vérifier que votre appareil est conve- nablement connecté et alimenté (voir

Votre appareil n'est pas allumé. Vérifier que la commande à distance est bien allumée (voir chapitre 5.1). Vérifier que la centrale fil pilote n’envoie pas un ordre d'arrêt pour délestage. La fonction “Détection de fenêtre” n'est pas activée. Activer la fonction (voir chapitre 5.3 paramètre 1). L'appareil continue Les conditions de bon Voir chapitre 5.6 de chauffer alors qu'une fonctionnement de la fenêtre est ouverte. détection d'ouverture / fermeture fenêtre ne sont pas remplies. L'appareil ne recommence |Les conditions de bon Voir chapitre 5.6 pas à chauffer alors qu'une fenêtre a été refermée. fonctionnement de la détection d'ouverture / fermeture fenêtre ne sont pas remplies. La commande à distance n'accepte pas les manipu- lations. La commande à distance est verrouillée. Désactiver le verrouillage des touches (voir chapitre 5.1). Problème de communica- tion entre la commande à distance et l'appareil. Problème de commande à distance et / ou de communi- cation radio-fréquence. Vérifier la présence de l'icône «1]} (appareil appairé). Vérifier que la LED change de couleur selon les ordres envoyés. Vérifier que votre appareil n'est pas contrôlé par une centrale fil pilote. Si les vérifications sont positives : retirer les piles de la commande à distance pendant 10 minutes puis remettre en place les piles. L'appairage a été perdu suite à une panne de courant. Une réinitialisation de la commande à distance et de l'appareil est nécessaire. Voir chapitre 8.3 Suite à une panne de courant de moins d'une heure, l'appareil semble avoir perdu ses réglages. L'appareil retrouvera automatiquement ses réglages sous une heure. L'écran de la commande à distance (stockée dans le tiroir derrière le radiateur) devient noir. Une chaleur trop intense cause ce noircissement. | n'impacte en rien sur le fonctionnement de votre commande. Sortir la commande à distance du tiroir et la laisser reposer à tempéra- ture ambiante jusqu'à ce que l'écran retrouve son aspect normal. 05/2019

Problème Diagnostic Opérations à effectuer L'indicateur d'usure des piles N de votre com- mande à distance s'affiche. Piles en fin de vie. Changer les piles (voir chapitre 8.4). La commande à distance est éteinte. Appui long sur (D. Aucun affichage. Le rétro-éclairage de l'écran de la commande à distance est éteint Appuyer sur une touche pour le rallumer. L'écran de la commande à distance est en veille. Appuyer sur une touche pour le rallumer.

8.3 Réi ation complète

En cas de blocage complet de votre appareil ou d'impossibilité d’appairer, il faut réinitialiser l'ensemble du système puis reprendre l'appairage du début (voir chapitre 4.1). R isation commande à distance : Réinitialiser la commande à distance depuis ses paramètres avancés (voir chapitre 5.3 paramètre 9). Réinitialisation radiateur / sèche-serviettes : L'heure clignote. Réglage de l'heure et de la date non effectué. Régler l'heure et la date (voir

L'écran de la commande à distance affiche le message d'erreur E2. Signale un problème de sonde de température sur l'appareil. Contacter votre installateur. La température de consigne] ne correspond pas à la température constatée dans la pièce. Il y a un décalage dans la mesure effectuée par la sonde de température. Étalonner votre commande à distance (voir chapitre 5.5) afin de faire correspondre la température mesurée dans la pièce par l'appareil et celle mesurée par votre thermomètre. Casse de la commande à distance. Votre appareil reste bloqué sur le dernier ordre reçu. - Réinitialiser l'appareil en appuyant 10 secondes sur la LED. La LED clignote rapidement en rose pour confirmer la réinitialisation. + Votre appareil attend d'être appairé pour chauffer à nouveau. FIL PILOTE Problème Diagnostic Opérations à effectuer L'appareil ne répond plus Le fil pilote est peut-être mal branché. Vérifier la connexion du fil pilote (voir chapitre 2.2). Vérifier que la commande à distance est en mode Confort. aux ordres du fil pilote. Votre commande à distance n'est plus réglée pour accepter le fonctionnement par fil pilote. Activer la fonction fil pilote sur votre commande à distance (voir

chapitre 5.3, paramètre 3).

La température de la pièce ne correspond pas au niveau de température de consigne indiqué sur la commande à distance. Le fil pilote est peut-être relié à une centrale de programmation qui prend le pas sur la commande à distance (ex. : envoi d’un ordre de mode Éco par la centrale alors que la commande est réglée sur Confort). Désactiver le fil pilote dans les paramètres avancés (voir

chapitre 5.3 paramètre 3) pour

que la commande à distance conserve le contrôle de votre appareil.

1) Réinitialiser l'appareil en appuyant 10 secondes sur la LED.

La LED clignote rapidement en rose pour confirmer la réinitialisation. Relâcher immédiate- ment dès que ce clignotement rapide se déclenche.

2) Après avoir relâché la LED, celle-ci revient au rose fixe.

3) Allumer la commande à distance préalablement réinitialisée et procéder à l'appairage (voir

ATTENTION ! Si la LED revient au rose fixe après le clignotement rapide alors que vous appuyez encore dessus, la réinitialisation n’a pas eu lieu. Veuillez reprendre à partir de l'étape 1. Si vous n'arrivez toujours pas à appairer votre appareil, veuillez contacter votre service après- vente. 05/2019 39

(Le réappairage est opéré automatiquement lors d'un changement de piles. \

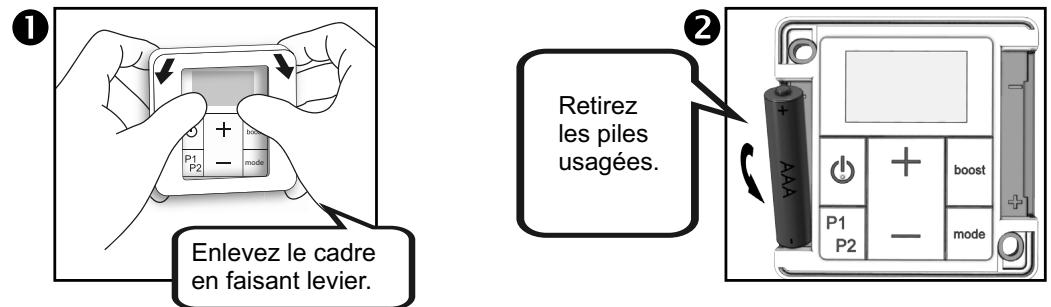

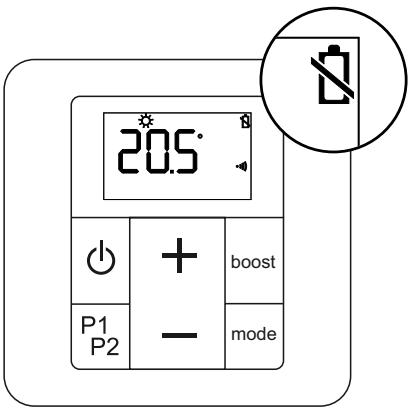

8.4 Remplacement des piles

{ Lorsque le témoin d'usure des piles apparaît, vous disposez de quelques jours pour changer celles-ci (2 piles alcalines 1,5V de type LRO3 ou AAA ; l'utilisation de piles rechargeables est déconseillée). Le rétro-éclairage de l'écran cesse aussi de s’allumer pour signaler le besoin de changer de piles. Lors d'un remplacement des piles, les paramètres de la commande à distance sont conservés (exemple : pro- grammations P1 et P2), à l'exception du réglage de l'heure et de la date. Des précautions sont à prendre : — respecter les polarités +/- ; — ne pas jeter les piles usagées n'importe où (dans un souci de respect de l'environnement, vous devez | rapporter les piles usagées dans un lieu de collecte).

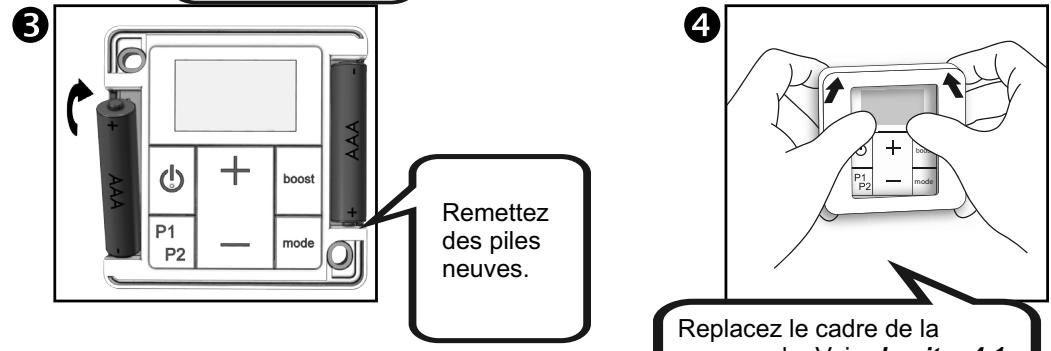

Retirez les piles usagées. Enlevez le cadre en faisant levier. Remettez des piles neuves. Replacez le cadre de la commande. Voir chapitre 4.1 pour réinitialiser la commande à distance. Si l'écran affiche tout de même RF D et que l'icône 1) clignote, cela signifie que la commande à distance est en train de chercher le récepteur. Si elle ne le trouve toujours pas après plusieurs minutes, procéder à une réinitialisation complète (voir chapitre 8.3). ]

9. Services et garantie

Service après-vente En cas de non fonctionnement ou de besoin en pièces détachées, contactez votre installateur ou votre revendeur. Au préalable, pour permettre la bonne compréhension et un traitement rapide du problème, as- surez-vous d’avoir bien relevé : - les éléments figurant sur l'étiquette signalétique de l'appareil (voir chapitre 2.2) ; - la référence commerciale figurant sur votre facture d'achat datée ; - le numéro de version de la commande à distance (voir chapitre 5.3, paramètre 9). Garantie (Voir conditions générales de vente dans le pays concerné) Votre appareil électrique est garanti 2 ans contre tout défaut de fabrication à compter de la date de livraison. La garantie sera prise en compte sur présentation du titre d'achat daté. Les frais de transport, de dépose et de pose du radiateur sont exclus de la garantie. La garantie ne s'applique pas notamment en cas de mise en œuvre, d'installation ou d'entretien non conforme à la norme en vigueur du pays, aux règles de l'art et à la notice d'utilisation. Garai spé ue aux radiateurs sèche-serviettes mixtes La garantie de votre sèche-serviettes mixte ne s'applique que sous les réserves suivantes : - l'eau utilisée pour l'alimentation du circuit de chauffage ne doit être ni agressive ni corrosive. - l'installation ne doit pas comporter de traces de gaz dissous (0,-CO,), notamment en cas d’uti- lisation de matériaux perméables au gaz (plancher chauffant). Pour cela, il est nécessaire d'assurer un dégazage efficace en amont du circulateur et la purge des points hauts de l'installation. Traitement des appareils électriques et électroniques en fin de vie. Ce symbole indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié qui se chargera de son recyclage. En s'assurant que ce produit est bien mis au rebut de manière correcte, vous aiderez à prévenir les consé- M uences négatives potentielles pour l'environnement et la santé humaine. Consommation en veille de l'appareil < 0,5 W 05/2019 m
