MODE D'EMPLOI CETI - Bajo NOx Baixo NOx Bas NOx Low NOx COINTRA
1 - Cierre de la llave de pas del gas
Antes de comenzaraculartransformacion:
- Veuillez dire attentivement les averissements contenus dans ce manuel d'utilisation, car ils contiennent des informations importantes concernant l'installation, l'utilisation et l'entretien.
- Ce manuel d'utilisation fait partie intégrante et essentielle du produit et doit être soigneusement conservé par l'utilisateur pour référence chaque fois que cela est nécessaire.
- Si l'appareil est vendu ou cédé à un autre propriété, ou déplace, il doit être accompagné de son manuel afin que le nouveau matériel ou l'inclasseur puisse s'y référer.
- L'installation et l'entretien doivent être effectués par un technicien/agréé, conformément aux normes en vigueur et aux instructions du fabricant.
- La mauvaise installation ou le manque d'entretien approprié peuvent cause des dommages matériels ou corporels. Le fabricant décline toute responsabilité en cas de dommages causés suite à des erreurs d'installation, à la mauvaise utilisation ou au non-respect de ses instructions.
-
Avant d'effectuer tout nettoyage ou entretien, débranchez l'appareil à l'aide de l'interrupteur général ou de tout autre dispositif de coupure de courant.
-
En cas de panne ou de fonctionnement incorrect de l'appareil, le débrancher ou le faire réparer uniquement par un technicien/agréé. Contacter uniquement un technicien/agréé. Les réparations de l'appareil et le remplacement des composants doivent être effectués uniquement par des techniciens/agréés avec des pieces d'origine. Dans le cas contraire, cela pourrait comprometter la sécurité de l'appareil.
- Pour garantir le bon fonctionnement de l'appareil, son entretien périodique doit être effectué par du personnel qualifié.
- Cet apparéil ne doit être utilisé que pour l'usage pour lequel il a été expressément concu. Toute autre utilisation doit être considérée comme impropre et donc dangereuse.
- Déballer l'appareil et vérifier qu'il est en parfait état. Les matériaux d'emballage sont une source potentielle de danger: ne pas les laisser à portée de main des enfants.
- Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou avec un manque d'ex
périence ou de connaissances, mais uniquement sous surveillance et avec des instructions concernant une utilisation sure et après avoir bien compris les dangers inherents. Les enfants ne doivent pas journer avec l'appareil. Le nettoyage et l'entretien de l'appareil par l'utilisateur peuvent être effectuels par des enfants d'au moins 8 ans à condition qu'ils soient surveillés.
-
En cas de doute, ne pas utiliser l'appareil et contacter votre fournisseur.
-
Mettre l'appareil, ainsi que ses accessoires au rebut conformément aux normes en vigueur.
-
Les images contenues dans ce manuel sont une représentation simplifiée du produit. Cette représentation peutContainir des différences légères et insignantes par rapport au produit fourni.
-
APPAREIL À USAGE DOMESTIQUE, INADAPTE POUR UNE UTILISATION INDUSTRIELLE.
| ! | Ce symbole indique « Attention ». Il se trouve juste à côté des consignes de sécurité. Respecter scrupuleusement ces consignes afin d'éviter toute situation dangereuse ou dommages à des personnes, animaux et objets. |
| Ce symbole indique des informations qui n'impliant pas de risques personnels ou matériels. |
CE Le marquage CE certifie que les produits repondent aux exigences fondamentales des directives applicables. La déclaration de conformité peut être demandée au fabricant.
SOMMAIRE
1 INSTRUCTIONS D'UTILISATION 43
1.1 Presentation 43
1.2 Symboles de I'ecran 43
1.3 Touches du panneau de commande 43
1.4 Panneau de Commande 43
1.5 FONCTIONNEMENT 43
1.5.1 Allumage et Extinction 44
1.5.2 Fonctionnement NORMAL 44
1.5.2.1 Réglage de températe 44
1.5.2.2 Eau Chaude Sanitaire 44
1.5.3 Mode ECO 44
1.5.3.1 Activer le mode ECO 44
1.5.3.2 Reglage de températe en mode ÉCO 44
1.5.3.3 Désactiver le mode ÉCO 44
1.5.4 Fonction Energie Solaire 44
2 INSTRUCTIONS D'INSTALLATION 45
2.1 Dispositions generales 45
2.2 Lieu d'installation 45
2.3 Montage du chauffe-eau 45
2.4 Raccordements hydrauliques 46
2.5 Raccordement au gaz 46
2.6 Raccordements electriques 47
2.7 Conduits d'air et de fumée 47
2.7.1 Branchement avec des tuyaux coaxiaux 47
2.7.2 Branchement avec des tubes séparés 48
3 FONCTIONNEMENT ET ENTRETIEN 49
3.1 RÉGLAGES 49
3.1.1 Changement de gaz 49
3.1.2 Etalonnage de la vanne de gaz 50
3.1.3 Remplacement de la carte electronique 51
3.2 MISE EN MARCHE 51
3.2.1 Avant d'allumer le chauffe-eau 51
3.2.2 Contrôles durant le fonctionnement 51
3.3ENTRETIEN 51
3.3.1 Contrôle périodique 51

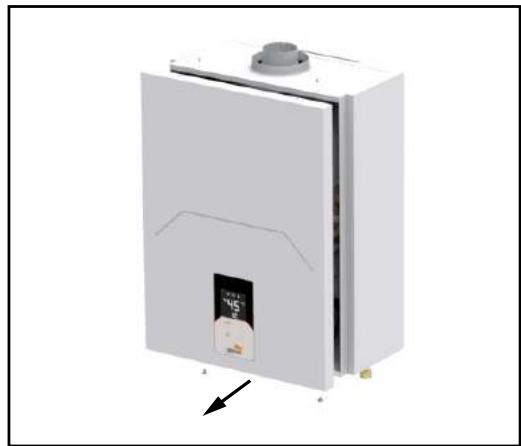

3.3.2 Ouverture du couvercle 52
3.4 ERREURS 52
3.4.1 List des Erreurs 52
3.4.2 Historique des Erreurs 52
3.5 PARAMÉTRES 53
3.5.1 List des Paramétres 53
4 CARACTERISTIQUES ET DONNÉES TECHNIQUES 54

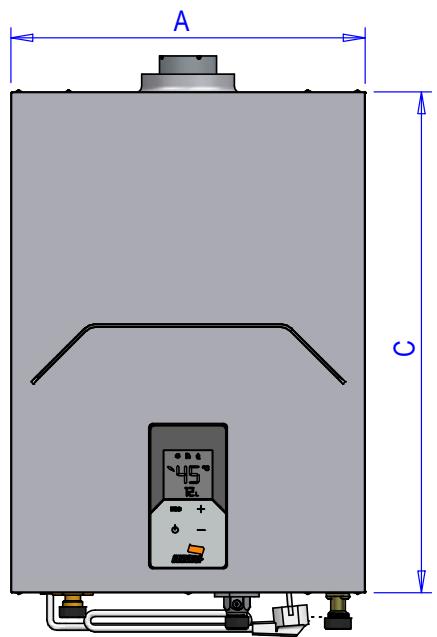

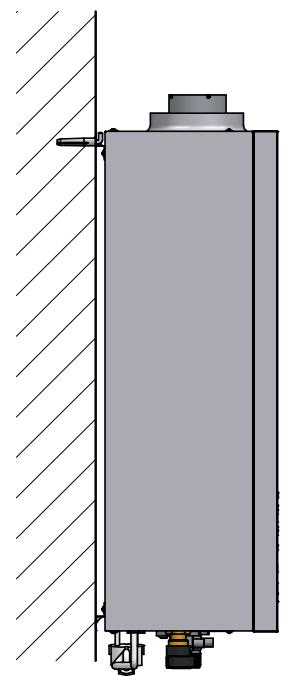

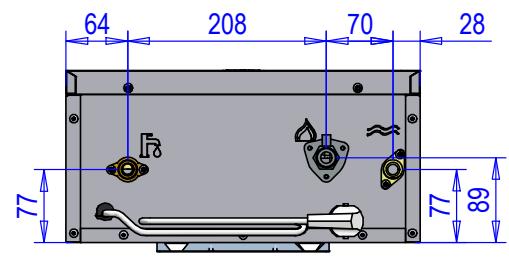

4.1 Dimensions et raccordements 54
4.2Vue generale et principaux composants 55
4.3 Tableau des Caracteristiques Techniques 56

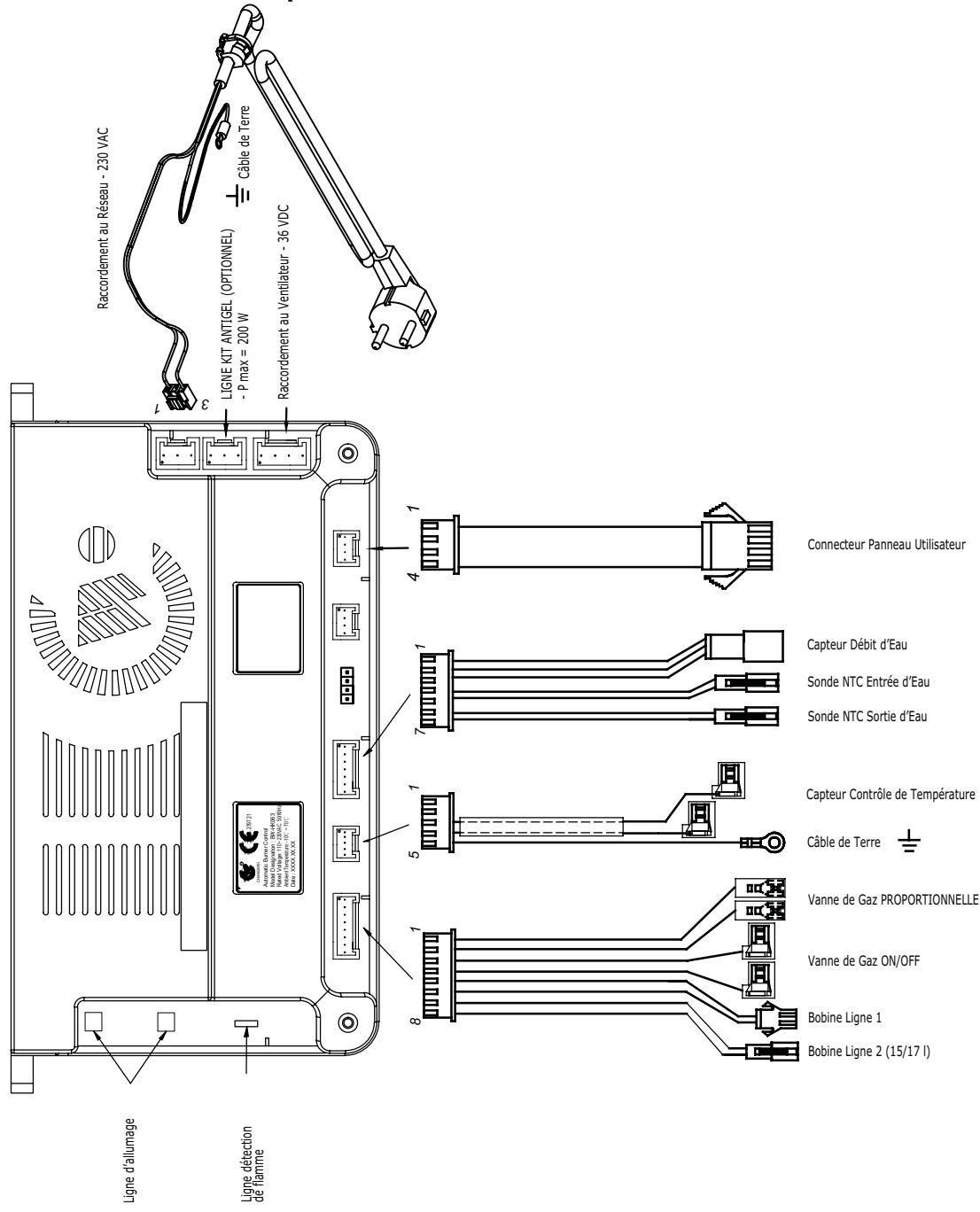

4.4 Schema electrique 57
1 INSTRUCTIONS D'UTILISATION
1.1 Présentation
Le nouveau CETI est un chauffe-eau ENTIÈREMENT HERMÉTIQUE, à haute performances et à faibles émissions polluantes dans l'environnement, pour la production d'eau chaude sanitaire, alimenté au Gaz Naturel ou au GPL et équipé d'un brûleur de derniere génération, très modulable, réduisant les émissions de gaz polluants et permettant une combustion stable et précise. Il est également équipé d'un ventilateur qui fonctionne avec le brûleur et d'un système de contrôle intuitif et tactile à microproesseseur. Ce rechauffeur peut également fonctionner avec des panneaux solaires.
1.2 Symboles de I'écran
| SYMBOLE | DESCRIPTION |
| FLAMME: Ce symbole s'affiche lorsque le brûleur est allumé. |
| ROBINET: Ce symbole s'affiche lorsque le débit de l'eau passé par l'appareil. |
| VENTILATEUR: Ce symbole est s'affiche lorsque le moteur du ventilateur est en marche. |
| ÉCO: Ce symbole s'affiche lorsque la fonction ÉCO est activée. |
| 45° | PRINCIPAUX CHIFFRES:1. Température de l'eau (par défaut, c'est la température réelle de sortie d'eau qui s'affiche)2. Point de consigne de température (en appuyant sur les boutons +/-)3. Code d'erreur4. Valeur de chaque paramètre |
| 12 L | CHIFFRés INFÉRIÉURS:1. Débit d'eau2. Référence de Paramètres |
1.3 Touches du panneau de commande
| SYMBOLE | DESCRIPTION |
| ECO | Fonction ÉCO: Cette touche permet d'activer/désactiver le mode ÉCO. |
| STANDBY: Cette touche permit de mettre l'appareil en mode STANDBY (Veille) et/ou de le rendre OPÉRATIONNEL. |
| + | Ces touches permettent de modifier le point de consigne de température, aussi bien NORMAL qu'ÉCO, ainsi que les paramètres internes. |
| - |

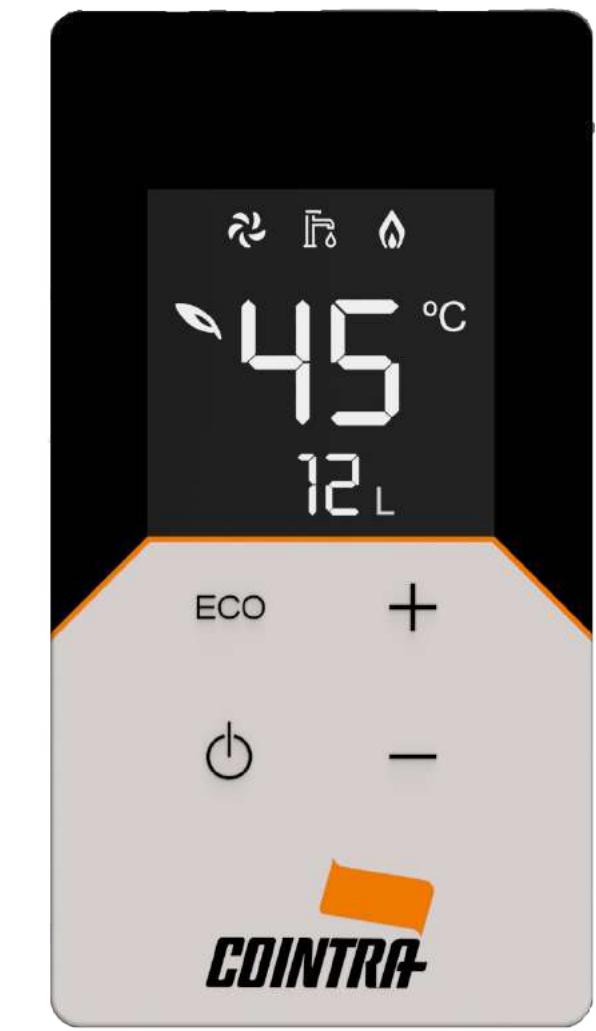

1.4 Panneau de Commande
1.5 FONCTIONNEMENT
La FONCTIONNALITE de ce Chauffe-Eau à Gaz est la suivante :
Mode NORMAL
Mode NORMAL avec support d'Energie Solaire Thermique
Mode ECO
Mode ECO avec support d'Energie Solaire Thermique
1.5.1 Allumage et Extinction
En mode STANDBY, si vous appuyez sur la touche Standby l'appareil devient OPÉRATIONNEL et l'écran s'allume. À partir de l'état OPÉRATIONNEL, si vous appuyez sur la touche Standby l'appareil se met en mode STANDBY, éteignant ainsi l'écran. Dans les deux cas, une réponse sonore confirme chaque action.
En mode STANDBY, le brûleur ne démarre pas si le robinet est ouvert.
1.5.2 Fonctionnement NORMAL
Le fonctionnement NORMAL du chauffe-eau permet d'obtenir instantanément de l'eau chaude sanitaire à la température souhaitee et reglee par l'utilisateur. Pour vérifier que la fonction normal du chauffe-eau est activée, la temperature reelle de sortie d'eau s'affiche et le symbole est eteinte.
1.5.2.1 Réglage de température
La température de l'eau de sortie peut être ajustée à l'aide des touches + et - .
La température de consigne NORMALE se trouve entre 30^ et 50^ (la valeur maximale, initialement 50^ , est modifiable dans le paramètre nS, voir Section 3.5) Par défaut, le réglage normal de température est 50^ .
1.5.2.2 Eau Chaude Sanitaire
Lorsque vous ouvrez le robinet et que vous remarquez un débit d'eau grâce au débitmètre, le symbole s'affiche à l'écran et l'appareil commence à fonctionner.
Le symbole du ventilateur et le symbole de flamme s'affichent en fonction de l'etat dans lequel ils se trouvent.
Lorsque le robinet s'ouvre, le débit d'eau (12) qui passée à ce moment-là s'affiche sur l'écran des chiffres inférieurs.
Le chauffe-eau pourra chauffer de l'eau en continu durant 60 minutes maximum (valeur modifiable dans le paramètre nE, voir Section 3.5), puis il s'arrêtea pour des raisons de sécurité.
1.5.3 Mode ÉCO
Ce mode ÉCO est généralement utilisé pour réduire la consommation d'énergie. Lorsque cette fonction est activée, le symbole s'affiche sur l'écran des chiffres principaux.
En mode ÉCO, la puissance de sortie est limitée à 80 % de la valeur maximale et une température de consigne distincte est utilisé.
1.5.3.1 Activier le mode ÉCO
Si ce mode n'est pas activé, appuyer sur la touche ECO, le symbole apparaître immédiatement à l'écran.
apparaître immédiatement à l'écran.
Durant le fonctionnement dans ce mode, lorsque vous ouvrez le robinet, le brûleur lance la série d'allumage et lorsque l'électrode détecte la flamme, l'appareil conserve le brûleur en marche en modulant le ventilateur et le gaz.
1.5.3.2 Réglage de température en mode ÉCO
Dans ce mode, le point de consigne de la température de l'eau peut être différent du point de consigne du mode NORMAL, mais il ne sera jamais supérieur au point de consigne de celui-ci. Cette température de consigne ÉCO, tout comme la température NORMAL, est modulable à l'aide des touches + et -.
La température de consigne ÉCO est donc comprise entre 35^ et la température de consigne NORMAL. Par défaut, le réglage normal de température ÉCO est 42^ .
1.5.3.3 Désactiver le mode ÉCO
Pour désactiver ce mode, appuyer sur la touche ECO du panneau de commande. Le symbole s'eteindra.
1.5.4 Fonction Énergie Solaire
Afin de faire fonctionner le chauffe-eau avec des panneaux solaires et de profiter de l'énergie solaire obtenue par ceux-ci, certains paramètres définissent le comportement du chauffe-eau. Il ne fonctionnera que lorsque la température de l'eau d'entrée, fournie par l'énergie solaire, sera inférieure à celle de consigne.
Dans la description des paramètres (voir Section 3.5), FC doit être sur « ON », il existe également 3 paramètres fondamentaux :
S1: Hystérisis pour allumer le brûleur (°C)
S2: Hystérisis pour éteindre le brûleur (°C)
t1: Temps de latence pour allumer le brûleur (seconds).
- Lorsque la T d'entrée d'eau est < (T de consigne - S1), le brû-leur démarre la minuterie t1, après quoi le brûleur s'allume.
- Lorsque la T d'entrée d'eau est > (T de consigne + S2), le brûleur s'éteint.
Une fois le brûleur allumé, durant les 30 premières secondes, pour éviter des allumages et extinctions continue au démarrage, la commande augmente automatiquement la T d'arrêt pour régler T + 30 °C.
Pour modifier ces paramètres, S1, S2 et t1, voir Section 3.5
Liste des paramètres.
2 INSTRUCTIONS D'INSTALLATION
2.1 Dispositions generales
L'installation doit être effectuee exclusivement par un installer technique agreé, ainsi que le raccordement electrique, le raccordement au gaz et les conduits de sortie/d'entree de fumee/d'air respectivement, en respectant toutes les instructions données dans ce manuel, la norme EN 26, ainsi que la reglementation locale pour I'installation et I'evacuation des produits de combustion.

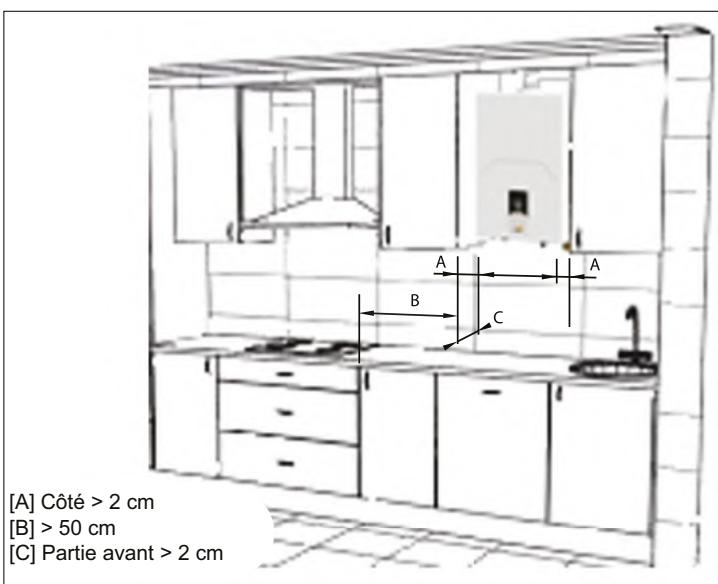

2.2 Lieu d'installation
- Le circuit de combustion est isolé de l'environnement d'installation, par conséquent l'appareil peut être installé dans n'importe qu'elle piece. Cependant, le lieu d'installation doit être suffisamment ventilé pour éviter les situations dangereuses en cas de fuite de gaz.
- Le RÉGLEMENT (UE) 2016/426 établit les normes de sécurité pour tous les apparèils fonctionnant au gaz, y compris ceux à chambre de combustion étanche.
- L'appareil peut fonctionner dans un lieu partiellement protégé conformément à la norme EN 26.
Dans tous les cas, l'appareil doit être installé dans un endroit sans poussières, ni objets ou de matérielux inflammables ou gaz corrosifs.
L'appareil peut être fixé sur le mur :
- Fixer au mur selon les cotes indiquées à la Section 4.1. La fixation au mur doit être ferme et stable.
- Ne pas installer l'appareil sur une source de chaleur.
Si l'appareil est installé à l'intérieur d'un meuble ou fixé à autres éléments sur le côté, un espace libre doit être laissé pour retarder le couvercle de l'appareil et effectuer les opérations normales d'entretien.
2.3 Montage du chauffe-eau
Avant de monter le chauffe-eau, assurez-vous que les raccords d'eau et de gaz sont correctement fixés, identifiés et positionnés.
Voir dimensions et raccordements à la Section 4.1.

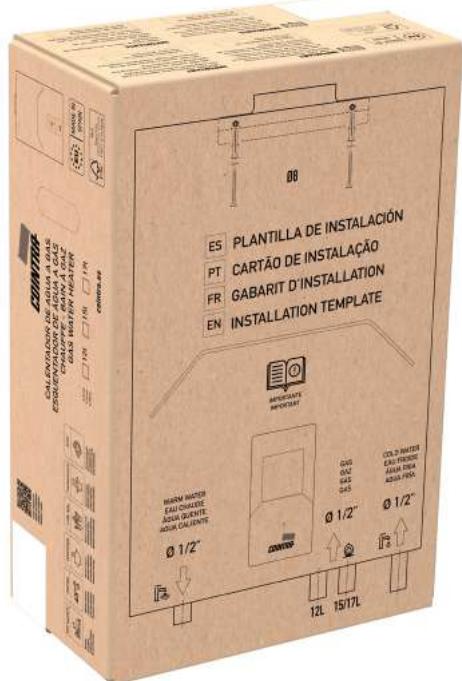

1 Au dos de l'emballage se trouve le modele de montage. Le découvert et le placer sur le mur à la hauteur appropriée (verifier la distance) en vous assurant que le modele soit le plus possible à l'horizontal (utiliser un niveau).
2 Marquer la position des trous de fixation.
3 À l'aide d'une perceuse et d'une mèche de Ø 8 mm, pécér les trous de fixation et fixer les chevilles à expansion.
4 Retirer l'appareil de son emballage, sortir le sachet d'accessoires que contient l'appareil,sterol les vis et/ou les crochets de fixation et placer l'appareil dans son emplacement.
5 Vérifier que toute la documentation est présente.
6 Retirer les bouchons des raccords d'eau et de gaz.
7 Vérifier sur la plaque des caractéristiques la référence du pays de destination et le type de gaz pour lequel l'appareil fourni est régulé.
Fig. 1 - Plaque des caractéristiques
2.4 Raccordements hydrauliques
Ne jamais appuyer le chauffe-eau sur les raccordements d'eau/de gaz. Résilier les raccordements selon les dimensions et raccords indiqués à la Section 4.1.

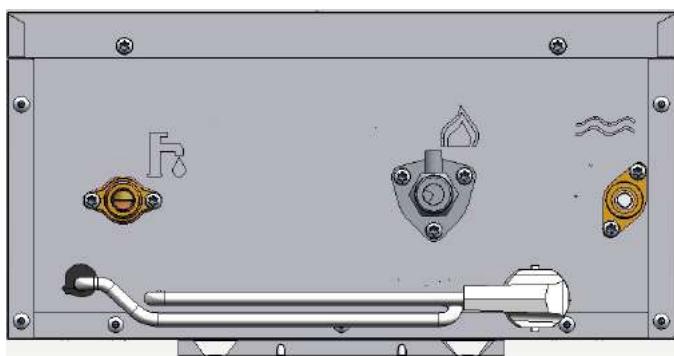

Les entrées d'eau et de gaz et la sortie d'eau sont identifiées au fond (inférieur) de l'appareil. Elles sont toutes de 1/2 .
| SYMBOL | DESCRIPTION |
| Symbole pour l'entrée d'EAU du réseau |
| Symbole pour l'entrée de GAZ du réseau |
| Symbole pour la sortie d'EAU CHAude |
Si la durée de l'eau est supérieure à 25 °fH (1 °fH = 10 ppm CaCO3),traiter l'eau afin d'eviter toute eventuelle incrustation dans l'équipement.
2.5 Raccordement au gaz
Avant d'effectuer le raccordement, vérifier que l'appareil est prét à fonctionner avec le type de combustible et nettoyer soignement tous les tubes de gaz pour éliminer les résidus qui pouraient nuire au fonctionnement de l'équipment. Résilier ce raccordement selon les dimensions et raccords indiqués à la Section 4.1.
1 Raccorder l'entrée de gaz correspondante (voir Section 4.1) conformément à la réglementation en vigueur du pays où le chauffe-eau est installé.
2 Raccorder par un tube métallique rigide (raccordement à un réseau de distribution de gaz) ou un tuyau couple (homologué, à ne pas confondre avec un raccord couple en elastomère) pour installation GPL, à paroi continue en acier inoxydable, en insérant une vanne d'arrêt entre l'installation et l'équipement (LE PLUS PRÉS POSSIBLE DE L'APPAREIL).
3 À la fin de l'installation du réseau de gaz, vérifier que tous les raccordements de gaz sont hermétiques. Pour cela, effectuer un test d'étanchéité et afin d'éviter tout dommage à l'appareil dû à une suppression, laisser le robinet d'acciviée de gaz fermé.
Vérifier que la pression d'alimentation et le début fournis dans l'appareil sont ceux indiqués pour la consommation de l'appareil.
Consulter et vérifier le Tableau des Caracteristiques Techniques à la Section 4.3.
Lors de l'installation avec un tuyau couple (homologué, à ne pas confondre avec un raccord couple en élastomère) pour GPL, faire particulièrement attention à ce qui suit :
- Le tube doit être conforme à la réglementation applicable.
- Éviter des zones d'émissions de chaleur.
- Éviter que le tube se plie ou ait unquelconque étranglement.
- Les raccordements des deux côtés (vanne de gaz et le reste des composants) doivent être conformes à la réglementation du pays.
2.6 Raccordements électriques
La sécurité électrique de l'appareil doit être reliée à une prise de terre, comme prévu par les normes de sécurité. Demander à une personne qualifiée de vérifier l'efficacité de l'installation de mise à la terre, car le fabricant n'est pas responsable des dommages causés en l'absence de mise à la terre de l'installation.
Le cable d'alimentation de l'appareil ne doit pas etre remplace par I'utilisateur. Si le cable est endommagé, eteindre l'appareil et appeler le service technique agreeafin qu'il le remplace.
Pour le remplacement, utiliser uniquement un cable HAR H05 VV-F de 3 × 0.75 ~mm^2 avec un diamètre extérieur de 8 ~mm maximum.
2.7 Conduits d'air et de fumée
L'appareil est de type C à chambre étanche et à tirage force, l'entrée d'air et l'évacuation des fumées doivent être raccordées à des systèmes tels que ceux indiqués ci-dessous.
L'appareil est homologué pour fonctionner avec toutes les configurations de cheminée Cxy illustrées sur la fiche technique (certaines d'entre elles sont illustrées plus loin à titre d'exemple).
Cependant, certains paramètres peuvent être limités ou interdits par les loi, régles ou réglementations locales.
Avant de proceder à l'installation, vérifier et respecter scruplCausement les prescriptions en question.
Respecter également les dispositions relatives au placement au mur et/ou au plafond et les distances minimales aux fenêtes, réseaux, ouvertures de ventilation, etc., Section 2.2.
2.7.1 Branchement avec des tuyaux coaxiaux

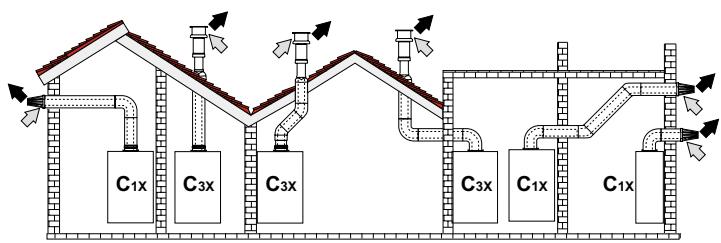

Fig. 2 - Exemple de branchement avec des tuyaux coaxiaux
C1x : Aspiration et évacuation horizontale au mur.
C3x : Aspiration et évacuation verticale au plafond.
Fumées
| Coaxial 60/100 | Coaxial 80/125 |
| Longueur maximale autorisée | 4 m | 10 m |
| Facteur de réduction coude 90° | 1 m | 0.5 m |
| Facteur de réduction courbe 45° | 0.5 m | 0.25 m |

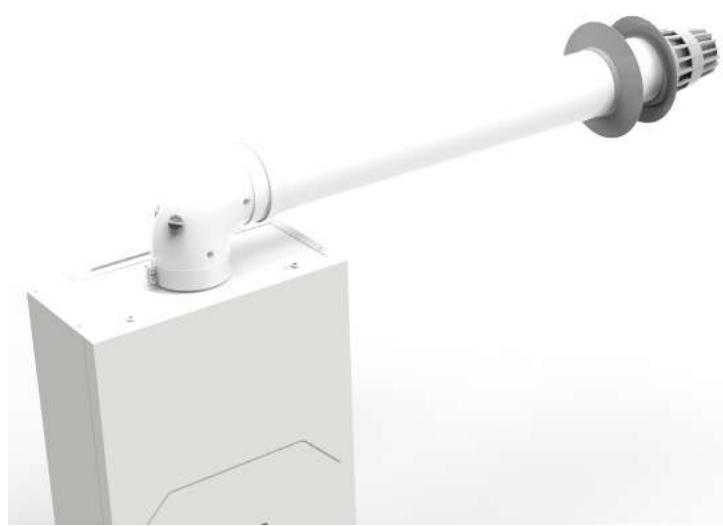

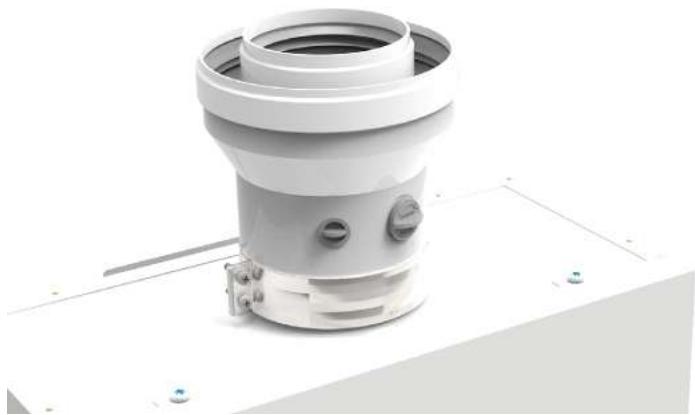

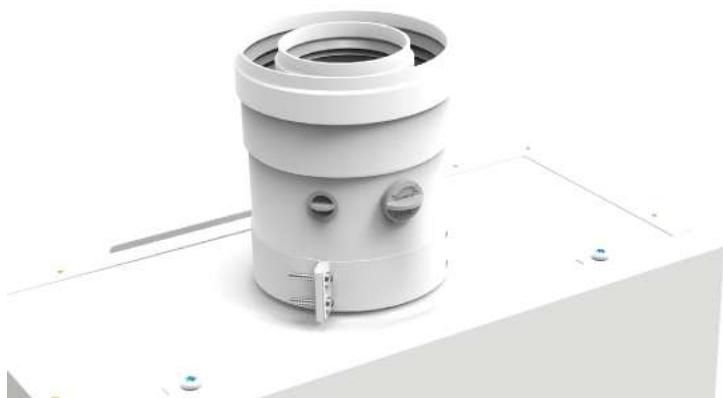

Pour le raccordement coaxial, il est possible de monter un des accessoires initiaux suivants dans l'appareil. Pour les dimensions de perçage du mur, voir la Section 4.1. Les tronçons horizontally de sortie de fumées doivent être légèrement inclinés vers l'extérieur afin d'éviter que toute éventuelle condensation returne vers l'appareil.
Pour le raccordement du tuyau coaxial vertical 60/100 (V010037X0):
Pour le raccordement du tuyau coaxial vertical adapté de 60/100 à 80/125 (V010038X0):
Kit conduit aspiration / échappement coaxial Pour raccordement 90^ + tuyau coaxial, 60/100 (V010040X0):
2.7.2 Branchement avec des tubes séparés

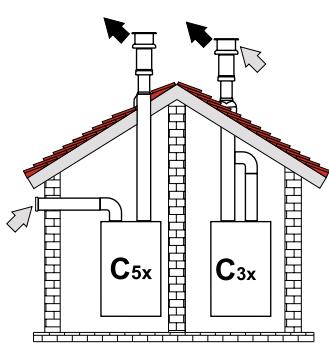

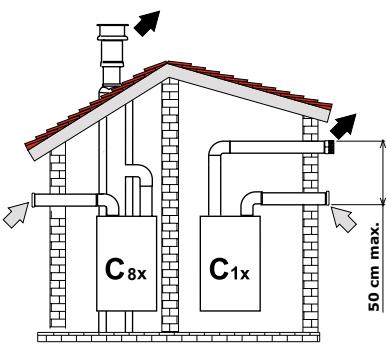

Fig. 3 - Exemple de branchement avec des tuyaux séparés
C1x - Aspiration et évacuation horizontales au mur. Les bornes d'entrée et de sortie doivent être concentriques ou suffisamment proches (distance maximale 50 cm) pour qu'ils soient exposés à des conditions de vent similaires.
C3x - Aspiration et évacuation verticales au plafond. Bornes d'entrée/de sortie comme pour C12.
C5x - Aspiration et évacuation séparées au mur ou au plafond ou, de toute manière, dans des zones à une pression distincte. L'aspiration et l'évacuation ne doivent pas être sur des murs opposés.
C6x - Aspiration et évacuation avec des tuyaux certifiés séparés (EN 1856-2).
B3x - Aspiration du lieu d'installation et évacuation dans un système collectif.
= Air = Fum ees
IMPORTANT: LA PIECE DOIT ETRE DOTÉE D'UNE VENTILATION APPROPRIÉE.

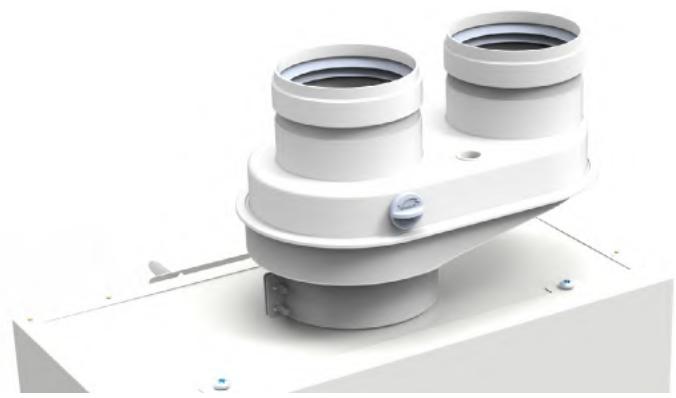

Pour le raccordement des tuyaux séparés à 0 80 (V010039X0):
Avant de procéder à l'installation, s'assurer qu'il ne dépasse pas la longueur maximale admise, à l'aide d'un calcul simple :
- Concevoir tout le système de cheminées séparées, y compris les accessoires et les bornes de sortie.
- Consulter le Tableau 1 et déterminer les pertes en m_eq (mètres équivalents) de chaque composant selon la position de montage.
- Vérifier que la somme totale des pertes est inférieure ou égale à la longueur maximale indiquée dans le Tableau 2.
Tableau 1
| Perte en \( {\mathrm{m}}_{\text{eq }} \) |
| Entrée d'air | Sortie de fumées |
| Vertical | Horizontal |
| Ø 80 | TUYAU | 0.5 m M/H | 0.5 | 0.5 | 1 |
| 1 m M/H | 1 | 1 | 2 |
| 2 m M/H | 2 | 2 | 4 |
| COURBE | 45° H/H | 1.2 | 2.2 |
| 45° M/H | 1.2 | 2.2 |
| 90° H/H | 2 | 3 |
| 90° M/H | 1.5 | 2.5 |
| 90° M/H + prise pour test | 1.5 | 2.5 |
| MANCHON | Avec prise pour test | 0.2 | 0.2 |
| Pour déchargement condensats | - | 3 |
| T | Pour déchargement condensats | - | 7 |
| BORNE | Air de reprise au mur | 2 | - |
| Fumées de paroi avec coupe-vent | - | 5 |
| CHEMI- NEE | Air/fumées séparés 80/80 | - | 12 |
| Uniquement sortie de fumées Ø 80 | - | 4 |
Tableau 2
| LONGUEUR MAXIMALE AUTORISÉE |
| CETI 10 | CETI 12 | CETI 15 | CETI 17 |
| 65 m_eq | 55 m_eq | 45 m_eq |
3 FONCTIONNEMENT ET ENTRETIEN
Toutes les opérations de réglage, mise en service et contrôle périodique décrites ci-dessous doivent être réalisées par un technicien/agréé et conformément à la réglementation en vigueur. COINTRA décline toute responsabilité en cas de dommages matériels ou corporels suite à la manipulation de l'appareil par des personnes qui ne sont pas dûment autorisées.
3.1 RÉGLAGES
3.1.1 Changement de gaz
Le chauffe-eau CETI de COINTRA est fourni régle uniquement pour un des deux gaz suivants :
- G20 (MÉTHANE, GAZ NATUREL)
- G30 (BUTANE, GPL)
Selon le modele achete, comme indiqué sur l'emballage et sur les plaques des caractéristiques techniques.
L'appareil peut fonctionner au GAZ NATUREL (G20, G25) ou au GPL (G30, G31). Il est possible de régler l'appareil pour qu'il fonctionne avec un autre gaz que celui régle en usine, en procédant comme suit selon le type de changement de gaz :
- Fermetre du robinet du gaz
- Transformation grâce au KIT pour changement de GAZ
Sauf changements entre G30 et G31
- Ouverture du robinet de gaz
-
Réglage du paramètre FA (type de chauffe-eau et de gaz)
-
Réglage du paramètre FH -- Seulement sur le CETI 10
-
Étalandage de la vanne de gaz
Sauf changements entre G30 et G31
- Confirmation et quitter le paramétrage
- Apposition de la nouvelle étiquette du gaz
1. Fermetre du robinet du gaz
Avant d'entrepreneure une quelconque transformation :
- Fermer le robinet de gaz.
- Puis, raccorder le chauffe-eau au nouveau gaz auquel vous souhaitez vous raccorder.
Sauf changements entre G30 et G31
La transformation pour le fonctionnement avec un gaz autre que celui prévu en usine doit être effectuee par un technicien agreé, en utilisant des pieces d'origine et conformément à la reglementation en vigueur dans le pays d'utilisation.
Tous les composants endommagés lors des opérations de conversion doivent être remplacés.
Pour tout changement de gaz dans le chauffe-eau CETI, sauf dans le modele GPL changer entre G30 et G31 (du BUTANE à PROPANE et vice versa, sans aucun Kit), il est nécessaire d'acheter et d'assembler le Kit de Transformation approprié, en fonction du type de gaz avec lequel le chauffe-eau fonctionnera, et le modele CETI en litres que nous avons :
| KIT DE TRANSFORMATION | CODE |
| CETI 10 | À GAZ G20 | VR83000280 |
| CETI 12 | À GAZ G30/G31 (GPL) | VR83000290 |
| À GAZ G25 | VR83000300 |
| CETI 15 | À GAZ G20 | VR83000250 |
| CETI 17 | À GAZ G30/G31 (GPL) | VR83000260 |
| À GAZ G25 | VR83000270 |
Pour installer le Kit de Transformation, suivre les étapes :
- Débrancher le chauffe-eau CETI du réseau électrique.
- Démoner le collecteur du brûleur et monter le nouveau selon les instructions du Kit de Transformation acheté.
- Brancher le chauffe-eau CETI au réseau électrique.
3. Ouverture du robinet de gaz
Une fois lechauffe-eau raccordé au nouveau gaz (et transformé avec le Kit si besoin), le robinet d'arrêt du gaz doit être ouvert.
4. Réglage du paramètre FA (type de chauffe-eau et de gaz)
Un simple réglage doit être effectué dans l'électronique, il suffit de régler correctement le paramètre FA, qui indique le type de modulo de chauffage, c'est-à-dire les litres et le type de gaz :
- Mettre le chauffe-eau en STANDBY avec la touche Standby.
- Activer la liste des paramètres en appuyant sur touche ECO durant 5 s, ce qui fera apparaitre le symbole PP à l'écran.
Appuyer sur la touche Standby. Le symbole FA apparait.
- Appuyer sur la touche Standby pour entrer dans le réglage du modèle de chauffe-eau.
- Appuyer sur les touches + et - pour régler la valeur FA correcte, selon type de chauffe-eau et gaz (voir Tableau 3.5.1).
- Appuyer sur la touche Standby pour confirmer la valeur FA configurée. Le symbole FA apparait.
Ces étapes sont toujours respectées, dans les 2 cas (A et B):
A. Changement de gaz de G30 à G31, Butane à Propane et vice-versa (de G31 à G30, Propane à Butane)
Si vous avec acheté le modele CETI au GPL, il aura le réglage d'usine G30 (Butane), pour le modifier à G31 (Propane), il suffit d'ajuster le paramètre FA, qui dans cet exemple devra être ajusté :
De la valeur d'usine, à la valeur nouvelle,
Modèle: 10 L / 12 L / 15 L / 17 L
G30: 3 / 3 / 8 / 13
G31: 2 / 2 / 7 / 12
Selon les litres du modele du chauffe-eau, comme cela est indiquedans le tableau des parametes (voir Section 3.5.1). Pour effecueter le changement inverse, toujours avec le modele CETI auGPL, de G31 à G30, le processus sera le même jusqu'àpresent, en modifiant le parametre FA avec la valeur correspondante.
Si le changement de gaz a eté effectué en transformant le chauffe-eau, le paramètre FA doit également être régle au préalable, en fonction du gaz avec lequel le chauffe-eau CETI fonctionnera :
- Transformation au G20:
-
Transformation au GPL
-
Transformation au G25:
Modèle: 10 L / 12 L / 15 L / 17 L
1 / 1 / 6 / 11
(G31): 2 / 2 / 7 / 12
(G30): 3 / 3 / 8 / 13
4 / 4 / 9 / 14
Selon les litres du modele du chauffe-eau, comme cela est indiquedans le tableau des parametes (voir Section 3.5.1).
5. Réglage du paramètre FH -- Seulement sur le CETI 10
- Seulement sur le CETI 10, après avoir confirmé sa valeur FA, appuyer deux fois sur la touche + et le FH apparait.
- Sélectionné FH, appuyer sur la touche Standby pour entrer dans le réglage de sa valeur FH.
- Appuyer sur les touches + ou - pour régler la valeur FH selon le type de gaz du modele CETI 10, comme indiqué dans le tableau 3.5.1.
- Appuyer sur l'a touche Standby pour confirmer la valeur FH configuerée dans le modele CETI 10. Le FH apparait.
6. Étalonnage de la vanne de gaz
Sauf changements entre G30 et G31
Pour tout changement de gaz dans le CETI qui a été transformé avec le Kit correspondant (c'est-à-dire pour tout changement, excepté pour le modèle GPL qui passe de G30 à G31 et vice versa), il faut procéder à l'éthalonnage de la vanne de gaz.
Pour ce faire, vous doivent suivre les indications de toute la Section 3.1.2 pour réaliser cette étape correctement.
7. Confirmation et quitter le paramétrage
Pour terminer et quitter le paramétrage :
Appuyer sur la touche ^+ jusqu'à l' apparition du symbole qU.
- Pour confirmer à partir de ce « paramètre » final, appuyer sur la touche Standby. Le chauffe-eau returne en STANDBY.
8. Apposition de la nouvelle étiquette du gaz
Pour indiquer que le changement de gaz a eté effectué avec succès, placer la nouvelle étiquette des caractéristiques techniques du gaz sur le couvercle du chauffe-eau, en remplaçant celle qui provient de l'usine par la nouvelle :
- Étiquette supplémentaire de gaz G31 livrée avec votre CETI au GPL (pour les passages de G30 à G31).
- Étiquette du gaz correspondant (G20, G30, G31, G25) fournie avec le Kit de Transformation correspondant.
3.1.2 Étalandnage de la vanne de gaz
Cette opération doit être réalisée uniquement dans les cas :
- Remplacement de la vanne de gaz
- Remplacement de la carte électronique
- Changement de gaz avec Transformation
La vanne de gaz (avec actioneur modulant intégré) n'est pas éta-lonnée mécaniquement ; le réglage de la puissance minimale et maximale s'effectuelectroniquement au moyen de 2 paramètres :
| Par. | Description | Interv. |
| PH | Pression Maximale Totale (brûleur complet) | 20 - F0 |
| P2 | Pression Minimale (section minimale brûleur) | 20 - F0 |
1 Vérifier que la pression d'alimentation, en fonction du type de gaz, est conforme à celle indiquée dans le Tableau des Caracteristiques Techniques (voir Section 4.3).
2 Dans le même Tableau des Caracteristiques Techniques, vérifier les valeurs de Pression Maximale et Minimale de votre chauffe-eau, en fonction du modele et du type de gaz, pour les prendre en compte dans les étapes suivantes.
3 Brancher un manomètre pour surveiller la pression de sortie de la vanne de gaz.
4 Mentre le chauffe-eau en STANDBY avec la touche Standby.
5 Activer la liste des paramètres en appuyant sur touche ECO durant 5 s, ce qui fera apparaitre le symbole PP à l'écran.
6 Appuyer sur la touche Standby. Le symbole FA apparait.
7 Appuyer une fois sur la touche + apparait le premier paramètre à étonner, PH, relatif à la Pression Maximale.
8 Sélectionné PH, appuyer sur la touche Standby pour entrser son étalonnage, affichant ainsi sa valeur interne du paramètre de Pression Maximale.
9 Pour régler le PH, appuyer sur les touches + ou - du panneau jusqu'à ce que le manomètre indique la Pression nominale Maximale. Attendre 10 secondes que la pression se stabilise. Si l'indication du manomètre est différente de la pression nominale maximale, augmenter la valeur du paramètre PH par paliers à l'aide de la touche + . ÀpRES chaque changement, attendre 10 secondes que la pression se stabilise. Si l'indication du manomètre est égale à la Pression nominale Maximale, confirmez-la à l'aide de la touche Standby. Le PH apparait.
10 Pour régler le prochain paramètre à étalonnner, à partir de PH, appuyer 8 fois sur la touche + jusqu'à ce que le paramètre P2 soit atteint, relat à la Pression Minimale.
11 Sélectionné P2, appuyer sur la touche Standby pour entrer son étalonnage, affichtant ainsi sa valeur interne du paramètre de Pression Minimale.
12 Pour régler le P2, appuyer sur les touches + ou - du panneau jusqu'à ce que le manomètre indique la Pression nominale Minimale. Attendre 10 secondes que la pression se stabilise. Si l'indication du manomètre est différente de la pression nominale minimale, diminuer la valeur du paramètre P2 par paliers à l'aide de la touche -. ÀpRES chaque changement, attendre 10 secondes que la pression se stabilise. Si l'indication du manomètre est égale à la Pression nominale Minimale, confirmez-la à l'aide de la touche Standby. Le P2 apparait.
13 Pour terminer et quitter l'étaconnage des paramètres, appuyer sur la touche + jusqu'à l' apparition du symbole qU.
14 Pour confirmer à partir de ce « paramètre » final, appuyer sur la touche Standby. Le chauffe-eau returne en STANDBY.
15 Debrancher le manomètre.
16 Appuyer à nouveau sur la touche Standby pour régler le chauffe-eau sur OPÉRATIONNEL.
3.1.3 Remplacement de la carte électronique
Lors du remplacement de la carte électronique, les réglages complémentaires suivants doivent être effectuels :
1 Debrancher l'alimentation électrique.
2 Remplacer la carte électronique et rétablit l'alimentation électrique.
3 Mettre le chauffe-eau en STANDBY avec la touche Standby.
4 Activer la liste des paramètres en appuyant sur touche ECO durant 5 s, ce qui fera apparaitre le symbole PP à l'écran.
5 Appuyer sur la touche Standby. Le symbole FA apparait.
6 Appuyer sur la touche Standby pour entrer dans le réglage du modèle de chauffe-eau. Par défaut, dans la nouvelle carte, ce sera «1».
7 Appuyer sur les touches + et - pour régler la valeur FA correcte, selon type de chauffe-eau et gaz (voir Tableau 3.5.1).
8 Appuyer sur la touche Standby pour confirmer la valeur FA configurée. Le symbole FA apparait.
9 Réglage du paramètre FH -- Seulement sur le CETI 10
- Seulement sur le CETI 10, après avoir confirmé sa valeur FA, appuyer deux fois sur la touche + et le FH apparait.
- Sélectionné FH, appuyer sur la touche Standby pour entrer dans le réglage de sa valeur FH.
- Appuyer sur les touches + ou - pour régler la valeur FH selon le type de gaz du modele CETI 10, comme indiqué dans le tableau 3.5.1.
- Appuyer sur la touche Standby pour confirmer la valeur FH configuerée dans le modele CETI 10. Le FH apparait.
10 Pour terminer et quitter le paramétrage, appuyer sur la touche + jusqu'à l' apparition du symbole qU.
11 Pour confirmer à partir de ce « paramètre » final, appuyer sur la touche Standby. Le chauffe-eau returne en STANDBY.
12 Appuyer à nouveau sur la touche Standby pour régler le chauffe-eau sur OPÉRATIONNEL.
3.2 MISE EN MARCHE
La première mise en marche du chauffe-eau doit être effectuee par un technicien spécialise et formé.
Vérifications à effectuer lors de la première mise en service, après des opérations d'entretien nécessitant le débranchement du chauffeau et toute intervention sur les dispositifs de sécurité ou les composants de l'appareil.
3.2.1 Avant d'allumer le chauffe-eau
- Vérifier soigneusement l'étanchéité de l'installation de gaz à l'aide d'une solution d'eau savonnuse pour rechercher des fuites dans les raccords.
- Remplir l'installation hydraulique et vérifier l'absence d'air dans l'appareil ou dans l'installation.
- Vérifier l'absence de fuites d'eau dans l'installation ou dans l'appareil.
- Vérifier que le raccordement à l'installation électrique et la mise à la terre sont ajustats.
- S'assurer que la pression de gaz est correcte.
- Vérifier l'absence de liquides ou de matériaux inflammables à proximé du chauffe-eau.
- Ne pas placer le chauffe-eau par terre avec les raccordements vers le bas afin d'eviter d'endommager les raccordements.
3.2.2 Contrôles durant le fonctionnement
- Allumer l'appareil.
- Vérifier que les installations de combustible et d'eau sontétanches.
- Vérifier l'efficacité de la cheminée et des conduits d'air et de fumées durant le fonctionnement du chauffe-eau.
- Vérifier que la vanne de gaz module correctement.
- Vérifier que le chauffe-eau s'allume sans difficulté en effectuant plusieurs tests d'allumage et d'extinction.
- Vérifier que la consommation de combustible indiquée sur le compteur correspond à cette qui figure sur le tableau des Caracteristiques Techniques, Section 4.3.
3.3 ENTRETIEN
3.3.1 Contrôle périodique
Pour que l'appareil fonctionne correctement, un technician/agréé doit effectuer une révision annuelle en vérifier que:
- Les dispositifs de commande et de sécurité (vanne de gaz, contrôleur de début, etc.) fonctionnent correctement.
- Le conduit de sortie de fumée est parfaitement efficace.
- Les conduits et le terminal d'air et de fumées ne rencontrent pas d'obstacles ou de fuites.
- Le brûleur et l'échangeur sont sans saleté ou tartre. Ne pas utiliser de produits chimiques ni de Brosse en acier pour les nettoyer.
L'électrode ne présente pas de tartre et est bien placée.
- Les installations de gaz et d'eau sont parfaitement étanches.
- Le début de gaz et la pression de fonctionnement sont maintainés dans les valeurs indiquées dans les tableaux.
Pour nettoyer le couvercle ou les parties esthetiques du radiateur, vous pouze utiliser un chiffon doux et humide, évientuelles avec de l'eau savonneuse. Ne pas utiliser de détergents ou de solvants abrasifs.
3.3.2 Ouverture du couvercle
Pour ouvrir le couvercle :
1 Dévisser les vis
2 Retirer le panneau avant
3 Debrancher le cable du Panneau Écran
Avant d'effectuer toute opération à l'intérieur de l'appareil de chauffe-eau, débrancher l'alimentation électrique et fermer le robinet de gaz.
3.4 ERREURS
Le chauffe-eau est équipé d'un système d'autodiagnostic avancé. Si l'appareil présente un problème, l'écran clignote avec le symbole d'erreur et le code correspondant s'affiche, tandis que l'avertisseur sonore retentit. Lorsqu'une erreur se produit, toutes les vannes de gaz sont immédiatement fermées. Le ventilateur continue de tourner durant 30 secondes, jusqu'à ce qu'il s'arrêté. Dans le cas de l'erreur E2, le ventilateur continuera à tourner jusqu'à ce que le signal de flamme disparaisse, après quoi il s'arrête 30 secondes plus tard.
Pour rétablit le fonctionnement après une erreur, il suffit de fermer le robinet d'eau chaude ou d'appuyer sur la touche Standby pourmettre le chauffe-eau en STANDBY. Dans le cas de I'erreur E2, l'utiliser doit débrancher et rebrancher le chauffe-eau du réseau électrique pour le réinitialiser. Si après ces actions de restauration, l'erreur persiste, il convient de résoudre l'anomalie.
3.4.1 Listes des Erreurs
| Code | Erreur | Cause possible |
| E0 | Défaillance de sonde de sortie | Capteur de la sonde de température NTC de sortie d'eau ouvert ou en court-circuit |
| E1 | Défaillance d'allumage ou absence de flamme | Le système ne déetecte aucune flamme après deux tentatives d'allumage, ou aucune flamme durant le fonctionnement normal |
| E2 | Présence de flamme anormale | Avant de démarrer, le système déetecte la flamme ou il déetecte la flamme après un arrêt du système de 5 secondes |
| E3 | Thermostat limite de surchauffe | Circuit ouvert du thermostat de limite de sécurité de surchauffe |
| E4 | Défaillance de sonde d'entrée | Capteur de la sonde de température NTC d'entrée d'eau ouvert ou en court-circuit |
| E5 | Défaillance du ventilateur | Vitesse inférieure à 600 r/min durant 2 s en continu ou le système ne peut pas déctector le signal de vitesse |
| E6 | Surchauffe ECS | Température du capteur de la sonde NTC de sortie d'eau supérieure à 85 °C durant 5 s |
| E7 | Défaillance de vanne | Vannes actionnant des transistors en court-circuit ou des vannes en circuit ouvert |
| E8 | Tuyauterie bloquée | Vitesse du ventilateur supérieure à la vitesse d'advertissement de pression anti-vent par défaut du logiciel, ou supérieure aux données HC ou LC définies dans le menu Paramètres (voir Paramètres HC et LC) |
| En | Fin de la durée d'ECS | La durée maximaile de chauffage continu s'est terminée, selon nE (par défaut 60 min, voir Paramètre nE) |
| EC / Ec | Raccordement Panneau Écran | Défaut dans le câblage de communication de la carte électronique principale avec le panneau d'affichage |
3.4.2 Historique des Erreurs
À partir de l'état de STANDBY, appuyer sur la touche – durant 5 secondes pour acceder à l'Interface de l'Historique des Erreurs, qui affichera initialement Hl. Appuyer sur la touche Standby pour commencer à voir les 10 dernières Erreurs survenues sur le chauffe-eau. À ce moment, l'écran inférieur affiche le dernier code d'erreur spécifique qui s'est produit, et l'écran supérieur affiche « 01», commençant à lister les erreurs qui se sont produites. Lorsque vous les faites défilé, 01~10, le code d'erreur du chauffe-eau qui s'est produit les dix dernières fois apparaît. Appuyer sur la touche Standby pour quitter l'affichage de l'historique.
Appuyer sur la touche - pour passer de HI à la réinitialisation des Erreurs, rE ; à partir de cette option, appuyer sur la touche ECO durant 5 secondes pour effacer tout l'historique (les 10 Erreurs) et quitter l'interface en même temps. Depuis les modes HI ou rE, appuyer sur la touche - durant 5 secondes pour quitter l'interface d'historique des erreurs.
3.5 PARAMÉTRES
Il existe une liste de paramètres (qui ne sont pas destinés à être modifiées par l'utilisateur) pour effectuer des réglages internes sur le chaufféeau. L'accès au menu Paramètres s'effectue à partir de l'état de STANDBY, en maintainant enforcée la touche ECO durant 5 secondes, jusqu'à ce que PP apparaisse à l'écran. En appuyant sur la touche Standby, le premier paramètre FA apparait.
Tous les paramètres sont modifiables dans le panneau de commande. En appuyant sur la touche + ou la touche -, vous pouvez faire défilier la liste des paramètres, jusqu'à atteindre le paramètre que vous souhaitez régler. Une fois le paramètre souhaité sélectionné, pour entrer dans son réglage, appuyer sur la touche Standby, à ce moment sa valeur actuelle sera visible. Pour modifier la valeur du paramètre, appuyer sur les touches + ou -, jusqu'à la valeur souhaïée.
Pour confirmer la valeur, appuyer sur la touche Standby, la liste des paramètres s'affichera à nouveau, pour avancer ou revenir à un paramètre différent pour le régler. Lorsque vous avez terminé de régler les paramètres souhaités, aller au dernier paramètre de la liste qU (en appuyant sur la touche + jusqu'à l'atteindre), et confirmer la configuration complète en appuyant sur la touche Standby dudit paramètre, pour Quitter en enregistrant toutes les modifications.
3.5.1 Listes des Paramètres
| P. | Description | Interv. | Valeur d'usine |
| FA | Réglage de l'appareil :- Litros (10 L, 12 L, 15 L, 17 L)- Tipo de Gas (G20, G31, G30, G25, G230) | 1 - 15 | CETI 10 | CETI 12 | CETI 15 | CETI 17 |
| G20 | G31 | G30 | G25 | G230 | G20 | G31 | G30 | G25 | G230 | G20 | G31 | G30 | G25 | G230 | G20 | G31 | G30 | G25 | G230 |
| 1 | 2 | 3 | 4 | 5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
| PH | Pression MAXIMALE - Brûleur complet | 20 - F0 | 9d | b7 | A5 | b3 | A8 | b7 | dE | C1 | C6 | b7 | 9A | bC | A6 | A9 | 9d | A9 | d3 | b2 | bC | AC |
| FH | Vitesse maximale ventilateur - Brûleur complet | 20 - F0 | 95 | A1 | A2 | 7c | 91 | A4 | A3 | A3 | A4 | A3 | bb | Ad | b4 | A5 | bb | Cd | d1 | Cd | Cd | Cd |
| PL | Pression minimale - Brûleur complet | 20 - F0 | 6c | 6F | 6F | 6c | 6F | 6c | 6F | 6F | 6c | 6F | 71 | 7d | 75 | 7B | 74 | 71 | 7d | 75 | 7B | 74 |
| FL | Vitesse minimale ventilateur - Brûleur complet | 20 - F0 | 4E | 4d | 4d | 4E | 4d | 4E | 4d | 4d | 4E | 4d | 67 | 64 | 62 | 67 | 67 | 67 | 64 | 62 | 67 | 67 |
| dH | Pression de Démarrage | 20 - F0 | 83 | 8F | 8F | 83 | 8F | 83 | 8F | 8F | 83 | 8F | 80 | A0 | A0 | 84 | 83 | 80 | A0 | A0 | 84 | 83 |
| dF | Vitesse de ventilateur durant le Démarrage | 20 - F0 | 5F | 4d | 4d | 5F | 4d | 5F | 4d | 4d | 5F | 4d | 6A | 60 | 75 | 6A | 6A | 6A | 60 | 75 | 6A | 6A |
| P1 | Pression maximale - Section min. brûleur | 20 - F0 | C1 | dA | dA | C1 | dA | C1 | dA | dA | C1 | dA | A8 | F0 | d6 | b7 | Ab | A8 | F0 | d6 | b7 | Ab |
| F1 | Vitesse maximale ventilateur - Section min. brûleur | 20 - F0 | 9b | 98 | 98 | 9b | 98 | 9b | 98 | 98 | 9b | 98 | dA | C3 | C8 | dA | dA | dA | C3 | C8 | dA | dA |
| P2 | Pression MINIMALE - Section min. brûleur | 20 - F0 | 6d | 75 | 71 | 6E | 6E | 6d | 75 | 71 | 6E | 6E | 6E | 83 | 7b | 72 | 71 | 6E | 83 | 7b | 72 | 71 |
| F2 | Vitesse minimale ventilateur - Section min. brûleur | 20 - F0 | 53 | 4A | 4A | 53 | 4A | 53 | 4A | 4A | 53 | 4A | 6d | 77 | 76 | 6d | 6d | 6d | 77 | 76 | 6d | 6d |
| P3 | Pression maximale - Section 2 de brûleur | 20 - F0 | | | | | | | | | | | 97 | bF | b1 | A0 | 9A | 97 | bF | b1 | A0 | 9A |
| F3 | Vitesse maximale ventilateur - Section 2 de brûleur | 20 - F0 | bE | A3 | Ad | bE | bE | bE | A3 | Ad | bE | bE |
| P4 | Pression minimale - Section 2 de brûleur | 20 - F0 | 66 | 70 | 6d | 68 | 69 | 66 | 70 | 6d | 68 | 69 |
| F4 | Vitesse minimale ventilateur - Section 2 de brûleur | 20 - F0 | 45 | 4E | 4E | 45 | 45 | 45 | 4E | 4E | 45 | 45 |
| P5 | Pression maximale - Section 3 de brûleur | 20 - F0 | A5 | d3 | b6 | b3 | A8 | A5 | d3 | b6 | b3 | A8 |
| F5 | Vitesse maximale ventilateur - Section 3 de brûleur | 20 - F0 | C9 | C8 | C8 | C9 | C9 | C9 | C8 | C8 | C9 | C9 |
| P6 | Pression minimale - Section 3 de brûleur | 20 - F0 | 71 | 80 | 77 | 75 | 74 | 71 | 80 | 77 | 75 | 74 |
| F6 | Vitesse minimale ventilateur - Section 3 de brûleur | 20 - F0 | 64 | 69 | 69 | 64 | 64 | 64 | 69 | 69 | 64 | 64 |
| HC | Vitesse limite ventilateur à Pression Maximale | 20 - 89 | 67 Hz | 67 Hz | 82 Hz | 82 Hz |
| LC | Vitesse limite ventilateur à Pression Minimale | 20 - 89 | 34 Hz | 34 Hz | 56 Hz | 56 Hz |
| nE | Minuterie de fonctionnement continu du brûleur | OFF /20 - 60 | 60 min |
| nP | Activer ou Désectiver mémoire d'État Opérationnel | OFF - ON |
| FC | Activer ou Désectiver la Fonction Énergie Solaire | OFF - ON |
| S1 | Fonction Solaire - Hystérisis d'allumage | 1 - 20 |
| S2 | Fonction Solaire - Hystérisis d'extinction | 1 - 20 |
| t1 | Fonction Solaire - Durée initiale allumer brûleur | 0 - 20 |
| nS | Température maximaile de Réglage d'eau chaude | 50 - 65 |
| nL | Débit d'eau minimale pour Décut/Arrêt-- 0: 4/3.5 L/min -- 1: 3.5/3 L/min -- 2: 3/2.5 L/min -- 3: 2.5/2 L/min -- 4: 2/1.5 L/min | 0 - 4 |
| qU | QUITTER et ENREGISTRER les modifications | - |
Remarques : Les paramètres qui serontent plusieurs valeurs, variént le fonctionnement (ja mais l'intervalle) par rapport au paramètre initial FA (modèle de chauffe-eau selon type de Gaz et Litres). Les paramètres marqués en gris (de P3 à F6) n'apparaissent dans la liste des paramètres réels que si la valeur de FA est comprise entre 6 et 15 (c'est-à-dire pour les modèles de 15 Litres et 17 Litres).
4 CARACTERISTIQUES ET DONNÉES TECHNIQUES

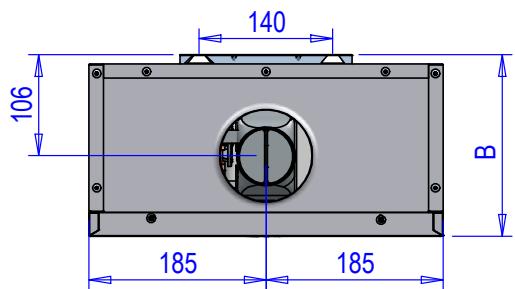

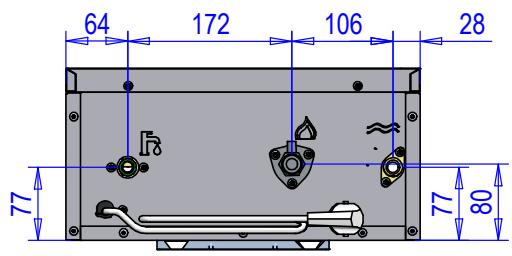

4.1 Dimensions et raccordements
15L-17L
10L-12L
| Modèle | A(mm) | B(mm) | C(mm) | Raccordements |
| EauFroide | EauChaude | Gaz |
| CETI 10 | 370 | 190 | 525 | 1/2” |
| CETI 12 |
| CETI 15 |
| CETI 17 |

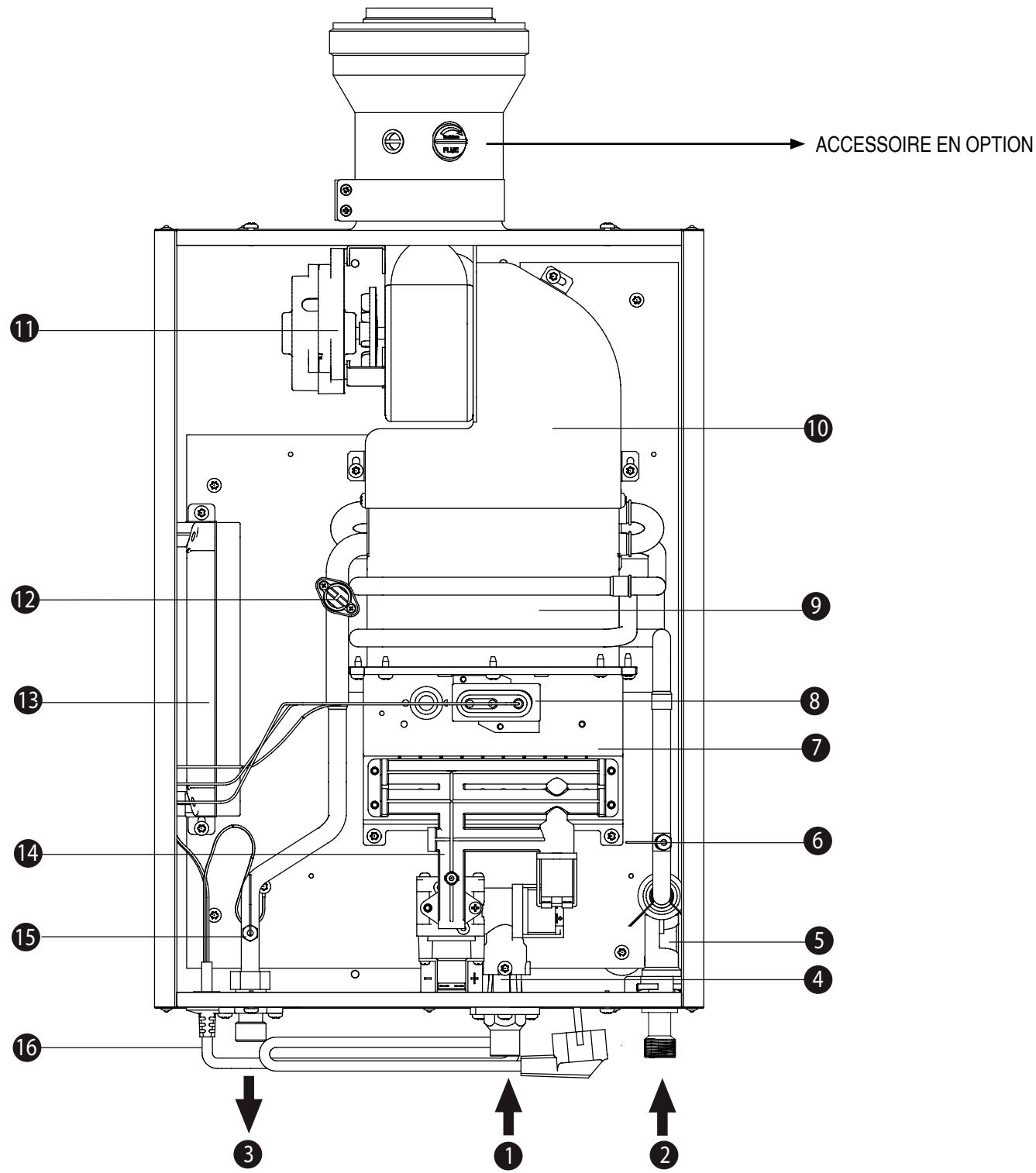

4.2 Vue générale et principaux composants
[1] Entrée de Gaz
[2] Entrée d'Eau Froide
[3] Sortie d'Eau Chaude Sanitaire (ECS)
[4] Vanne de gaz
[5] Capteur de début d'eau
[6] Capteur de température d'eau froide
[7] Groupe de brûleurs
[8] Groupe d'électrodes
[9] Échangeur en cuivre
[10] Chambre de combustion
[11] Ventilateur
[12] Limiteur de température
[13] Boitier de contrôle
[14] Distributeur de gaz
[15] Capterur de température d'eau chaude
[16] Tuyau de raccordement
4.3 Tableau des Caractéristiques Techniques
Dans les appareils GPL avec une seule bouteille d'alimentation, l'installation au Propane (G31) est recommendée pour une(Meillee gazificatior.
| Données | Unité | CETI 10 | CETI 12 | CETI 15 | CETI 17 | Remarques |
| CODE | - | V0DK93IAM | V0DK96IAM | V0DK95IAM | V0DK97IAM | G20 |
| V0DK93KAM | V0DK96KAM | V0DK95KAM | V0DK97KAM | G30 |
| - Catégories d'appareil-Pays de destination:ES - PT-FR | - | II2R3R (ES, PT, FR)II2H3P (PT)II2Esi3P (FR)II2Ei3P (FR) | |
| Puisance thermique maximale (Hi) | kW | 19.7 | 23 | 29.7 | 33 | Q (Hi) |
| Puisance thermique minimale (Hi) | kW | 4 | 4 | 4 | 4 | Q (Hi) |
| Puisance thermique maximale | kW | 18.4 | 20.9 | 27 | 30 | P |
| Puisance thermique minimale | kW | 3.6 | 3.6 | 3.6 | 3.6 | P |
| Injecteurs brûleur G20 | N° x Ø | 10 x 0.7410 x 0.7410 x 1.07 | 10 x 0.7410 x 1.07 | 16 x 0.7516 x 1.13 | 16 x 0.7516 x 1.13 | |
| G20 | Pression d'alimentation G20 | mbar | 20 | |
| Pression Maximale brûleur G20 | mbar | 9.5 | 12.5 | 7.3 | 9 | |
| Pression Minimale brûleur G20 | mbar | 2.5 | 2.5 | 3 | 3 | |
| Débit G20 - Max. / min. | m³/h | 2.08 / 0.42 | 2.43 / 0.42 | 3.14 / 0.42 | 3.49 / 0.42 | |
| CO2 - G20 - Max. / min. | % | 5.1 / 1.9 | 5.7 / 1.9 | 4.4 / 1 | 4.8 / 1 | |
| Injecteurs brûleur G25 | N° x Ø | 10 x 0.8010 x 1.15 | 10 x 0.8010 x 1.15 | 16 x 0.8516 x 1.20 | 16 x 0.8516 x 1.20 | |
| G25 | Pression d'alimentation G25 | mbar | 25 | |
| Pression Maximale brûleur G25 | mbar | 12.7 | 14.5 | 8.7 | 10.5 | |
| Pression Minimale brûleur G25 | mbar | 3 | 3 | 3.6 | 3.6 | |
| Débit G25 - Max. / min. | m³/h | 2.45 / 0.49 | 2.83 / 0.49 | 3.66 / 0.49 | 4.06 / 0.49 | |
| CO2 - G25 - Max. / min. | % | 5.1 / 1.9 | 5.7 / 1.9 | 4.4 / 1 | 4.8 / 1 | |
| Injecteurs brûleur G30 / G31 | N° x Ø | 10 x 0.5010 x 0.75 | 10 x 0.5010 x 0.75 | 16 x 0.4716 x 0.75 | 16 x 0.4716 x 0.75 | |
| G30 | Pression d'alimentation G30 | mbar | 29 | |
| Pression Maximale brûleur G30 | mbar | 11.7 | 15.5 | 10.8 | 12.8 | |
| Pression Minimale brûleur G30 | mbar | 3.8 | 3.8 | 5.7 | 5.7 | |
| Débit G30 - Max. / min. | kg/h | 1.55 / 0.32 | 1.81 / 0.32 | 2.34 / 0.32 | 2.6 / 0.32 | |
| CO2 - G30 - Max. / min. | % | 5.8 / 1.9 | 6.5 / 1.9 | 5 / 1.2 | 5.4 / 1.2 | |
| G31 | Pression d'alimentation G31 | mbar | 37 | |
| Pression Maximale brûleur G31 | mbar | 14.4 | 20.5 | 14.5 | 18 | |
| Pression Minimale brûleur G31 | mbar | 4.3 | 4.3 | 7.5 | 7.5 | |
| Débit G31 - Max. / min. | kg/h | 1.53 / 0.31 | 1.79 / 0.31 | 2.31 / 0.31 | 2.56 / 0.31 | |
| CO2 - G31 - Max. / min. | % | 5.8 / 1.9 | 6.5 / 1.9 | 5 / 1.2 | 5.4 / 1.2 | |
| Catégorie d'émission NOx | - | 6 (< 56 mg/kWh) | NOx |
| Pression max. fonctionnement | bar | 10 | pw |
| Pression min. fonctionnement | bar | 0.2 | |
| Débit ECS | Maximal Δ 25° | l/min | 10 | 12 | 15.5 | 17 | |
| Maximal Δ 30° | l/min | 8 | 10 | 12.9 | 14.3 | D |
| Minimal de fonctionnement(Configurable dans les paramètres) | l/min | 1.5 | |
| Température maximale de réglage(Configurable dans les paramètres) | °C | 65 | tmax |
| Dégré de protection | IP | IPX4D | |
| Tension d'alimentation | V - Hz | 230 V - 50 Hz | |
| Puisance électrique absorbée | W | 33 | 34 | 36 | 48 | |
| Poids sans charge | kg | 12.7 | 12.7 | 13.5 | 13.5 | |
| Type d'appareil | - | B32-C12-C22-C32-C42-C52-C62-C82-C92 | |
| CE | - | 0085/22 | |
| Pression maximaile de cheminée à Pmax | Pa | 80 | |
| Marque : COINTRA |
| Type de produit : Chauffe-eau hermétique |
| MODELE | CETI 10 | CETI 12 | CETI 15 | CETI 17 |
| MÉTHANE | CETIM | CODE | V0DK93IAM | V0DK96IAM | V0DK95IAM | V0DK97IAM |
| GAZ DE PÉTROLE LIQUÉFIE | CETILPG | V0DK93KAM | V0DK96KAM | V0DK95KAM | V0DK97KAM |
| Élément | Symbole | Unité | Valeur |
| Profil de charge déclaré | - | - | M | XL | XL | XL |
| Catégorie d'éfficacité énergétique pour chauffe-eau (A+ - F) | - | - | A | A | A | A |
| Consommation quotidienne d'électricité | Qelec | kWh | 0.082 | 0.082 | 0.082 | 0.082 |
| Consommation annuelle d'électricité | AEC | kWh | 18 | 18 | 18 | 18 |
| Efficacité énergétique du chauffage de l'eau. | NWh | % | 85 | 85 | 85 | 85 |
| Consommation quotidienne de combustible | Qfuel | kWh | 21.052 | 21.052 | 20.996 | 20.996 |
| Consommation annuelle de combustible | AEC | GJ | 18 | 18 | 18 | 18 |
| Réglages de température du thermostat tel que commercialisé | - | - | MAX |
| Niveau de puissance du son à l'intérieur | LWA | dB | 54 | 54 | 56 | 56 |
| Émissions d'oxyde d'azote | CETIM | NOx | mg/kWh | 32 | 32 | 26 | 26 |
| CETILPG | 40 | 40 | 34 | 34 |
4.4 Schéma électrique
GENERAL WARNINGS
Cette garantie est valable pour les équipements destinés à être commercialisés, vendus et installés seulement sur le territoire français.
GARANT: SARL FERROLI FRANCE, avec siège social Parc Technoland, 3, Allée des Abruzzes, 69800 Saint-Priest, garantit les produits énumérés dans ce manuel d'instructions conformément aux articles L211-15 et L211-16 du Code de la Consommation, a l'article 1641 du Code Civil, et à la Directive 1999/44/CE.
La période de garantie de 2 ans indiquée dans ladite Directive commencera à compter de la date d'installation, ou à défaut, à compter de la date d'achat.
Sauf preuve contraire, il sera presumé que les défauts de conformité qui se manifestent 6 mois après la livraison n'existaient pas lors de la livraison du bien.
Étendue de la garantie
La garantie ne couvre pas les incidents causés par :
- Alimentation électrique avec des groupes électrogènes ou tout autre système qui n'est pas un réseau électrique stable.
- Transport non effectué par l'entreprise (qui doit être réclamé directement au transporter).
- Manipulation du produit par du personnel étranger à le garant pendant la période de garantie.
- Si le montage ne respecte pas les instructions qui sont fournies avec la machine.
- L'installation de la machine ne respecte pas les Lois et Règlements en vigueur (électricité, hydraulique, combustibles, etc.).
- Défauts d'installation hydraulique, électrique, alimentation en combustible, évacuation des produits de combustion, cheminées et drains.
- Anomalies dues à un traitement incorrect de l'eau d'alimentation, à des dépôts de calcaire, à un traitement détartrant mal réalisé, etc.
- Anomalies causées par condensations ou par des agents atmosphériques (glace, foudre, inondations, etc.) ainsi que par des courants erratiques.
- Mauvais entretien, négligence ou mauvaise utilisation.
Corrosions due à un mauvais stockage.
Important
- Pour faire usage du droit de garantie reconnu ici, il sera une condition indispensable que l'appareil soit destiné à l'usage domestique.
- Cette garantie est valable tant que les opérations normales d'entretien décrites dans les instructions techniques fournies avec les équipements sont effectuées.
- Il sera nécessaire deprésenter au personnel technique du garant, avant leur intervention, la facture ou le reçu d'achat de l'appareil, accompagné du bon de livreaison correspondant, si celui-ci était d'une date ultérieure.
- Les pieces de rechange qu'il faudra replacer, seront celles déterminées par notre S.A.T. Officiel, et dans tous les cas seront des originaux du garant.
Le matériel remplace sous garantie restera la propriété du garant.
Les réclamations eventuelles doivent être faites devant l'organisme compétent en cette matière.
