MODE D'EMPLOI GRACE3 - SPIRIT3 - MADISON - TABLA - ROXY - ATRIUM - SOLO 5 FREEPOINT

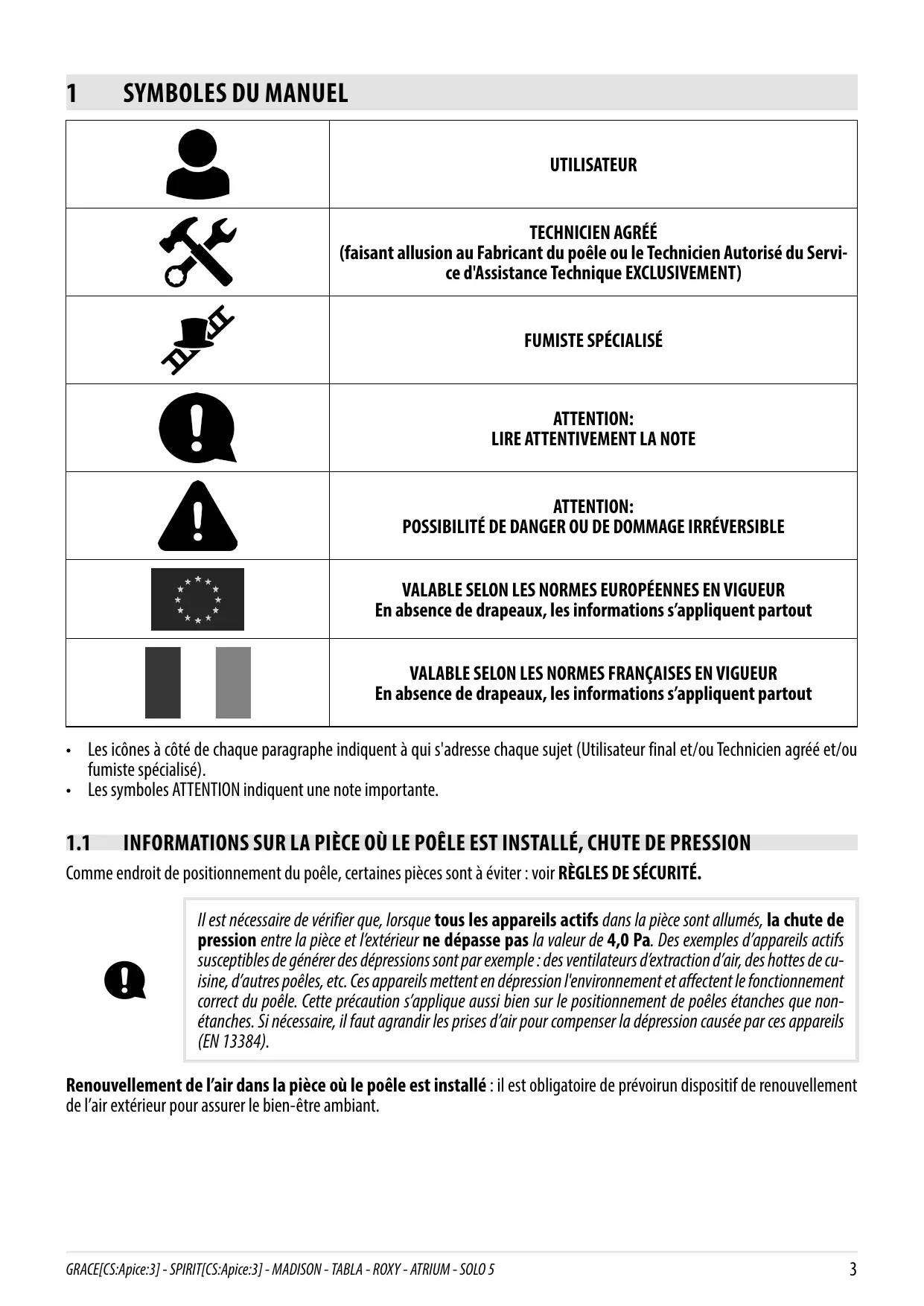

	UTILISATEUR
	TECHNICIEN AGRÉÉ (faisant allusion au Fabricant du poège ou le Technicien Autorisé du Servi- ce d'Assistance Technique EXCLUSIVEMENT)
	FUMISTE SPÉCIALISÉ
	ATTENTION: LIRE ATTENTIVEMENT LA NOTE
	ATTENTION: POSSIBILITÉ DE DANGER OU DE DOMMAGE IRRÉVERSIBLE
	VALABLE SELON LES NORMES EUROPÉENNES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout
	VALABLE SELON LES NORMES FRANÇAISES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout

• Les icônes à côté de chaque paragraphe indiquent à qui s'adresse chaque sujet (Utilisateur final et/ou Technicien/agréé et/ou fumiste spécialisé).
• Les symboles ATTENTION indiquent une note importante.

1.1 INFORMATIONS SUR LA PIECE OU LE POÉLE EST INSTALLÉ, CHUTE DE PRESSION

Comme endroit de positionnement du poèle, certaines pieces sont à éviter : voir RÉGLES DE SECURITÉ.

Il est nécessaire de vérifier que, lorsque tous les apparèils actifs dans la piece sont allumés, la chute de pression entre la pierce et l'extérieur ne dépasse pas la valeur de 4,0 Pa. Des exemples d'appareils actifs susceptibles de générer des dépressions sont par exemple : des ventilateursurs d'extraction d'air, des hottes de cuisine, autres poèles, etc. Ces apparèils mettent en dépression l'environnement et affectent le fonctionnement correct du poèle. Cette précaution s'applique aussi bien sur le positionnement de poèles étanches que nonétanches. Si nécessaire, il faut agrandir les prises d'air pour compenser la dépression causée par ces apparèils (EN 13384).

Renouvellement de l'air dans la piece où le poèle est installé : il est obligatoire de prévoir un dispositif de renouvellement de l'air extérieur pour assurer le bien-être ambient.

2.1 CONDUIT DES FUMÉES SELON LES NORMES EUROPEENNES

2.1.1 AVANT-PROPOS

Ce chapitre CONDUIT DES FUMÉES a pag. 4 est tiré des normes européennes (EN 15287 - EN 13384 - EN 1856 - EN 1443). Il fournit des indications sur la réalisation correcte du conduit des fumées mais ne doit enaucun cas replacer les normes en vigueur dont le fabricant/installateur agree doit en assurer le respect.

ATTENTION POUR LA FRANCE, LIRE ÉGÀLÉMENT LE CHAPITRE PARTICULARITÉS DES NORMES FRANÇAISES à pag. 9.

2.1.2 CONDUIT DES FUMÉES

Nos poêles à pellets sont pourvus d'extracteurs de fumées et tombent sous la catégorie des poêles à combustibles solides à tirage force. Le conduit des fumées ou cheminée revêt une grande importance dans le bon fonctionnement d'un poêle de ce genre. Il est donc essentiel que le conduit de fumées soit correctement dimensionné, ajustement construit et toujours efficace. Le conduit de fumées peut être neuf avec des conduits double paroi isolé (voir schéma A ci-dessous) ou raccordé à un conduit de fumées existant (voir schéma B ci-dessous). Faire vérifier l'efficacité du conduit de fumées existant par un ramoneur expert. Il pourrait être nécessaire de tuber le conduit existant à l'aide de matérielaux répondant aux normes en vigueur.

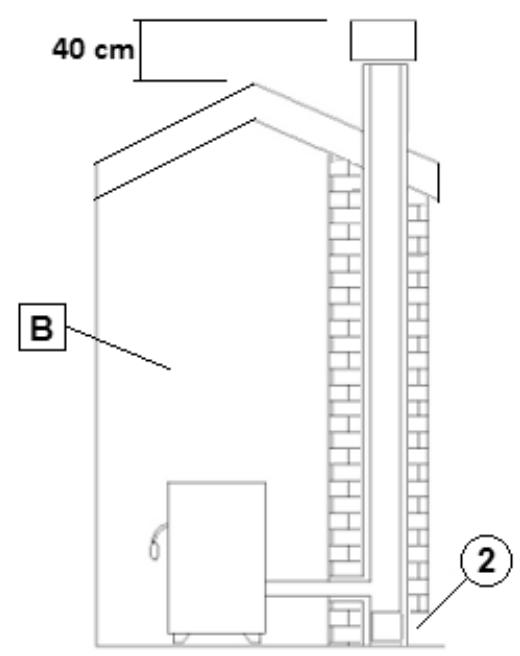

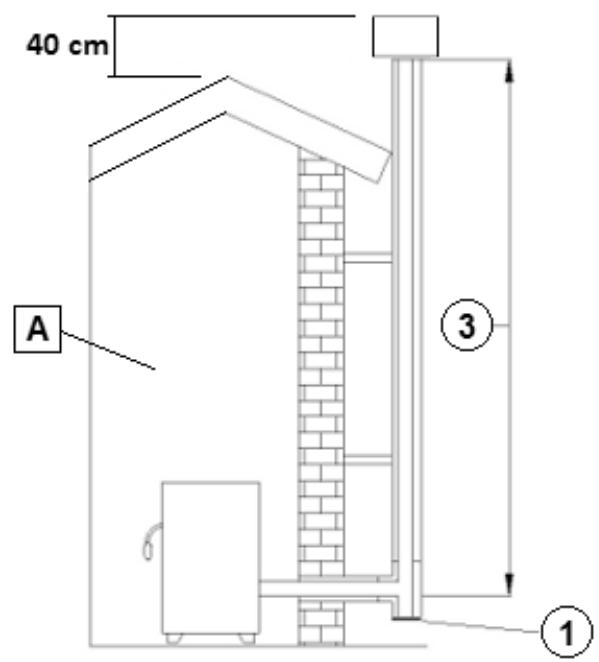

Fig. 1-Conduit des fumées

LÉGENDE	Fig. 1
A	Cheminée avec conduit isolé extérieure en inox
B	Cheminée préexistante isolée
1	"T" tampon
2	Trappe de contrôle
3	Longueur (hauteur) du conduit de fumée

Les deux solutions doivent avoir un « T » tampon (1) et/ou une trappe de contrôle (2).

La longueur ou hauteur du conduit de fumée (3) fait partie des caractéristiques techniques du conduit qui sont expliquées dans le chapitre CARACTERISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES a pag. 6. Cette longueur se mesure en metres entre la sortie de fumée du poèle et le terminal.

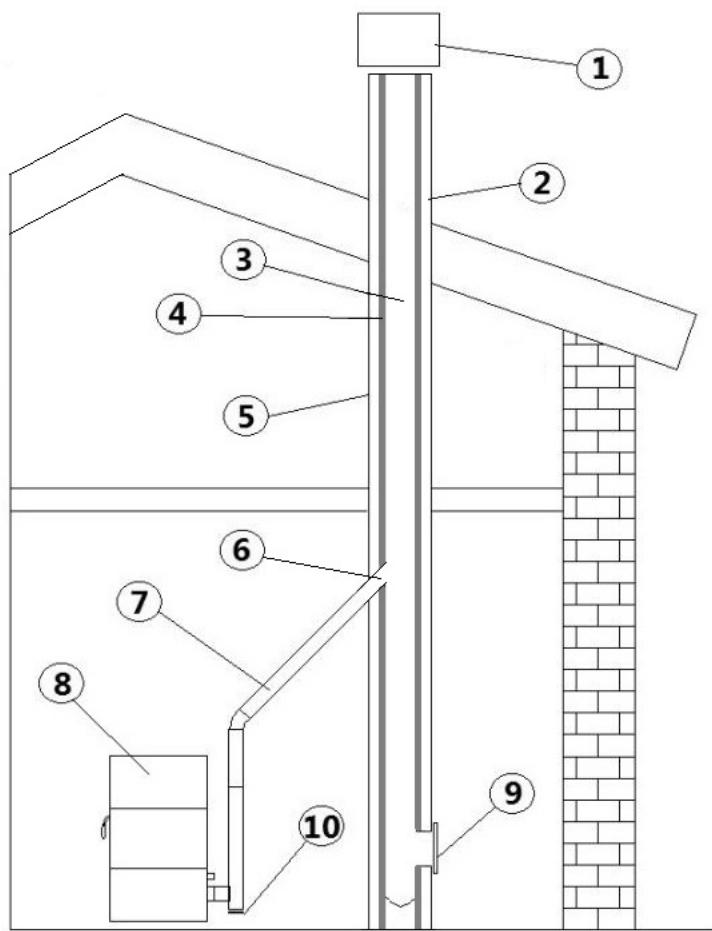

Fig.2 - Composants de cheminée

LÉGENDE	Fig. 2
1	Terminal
2	Voie d'écoulement
3	Conduit de fumées
4	Isolant thermique
5	Mur extérieur
6	Raccord de la cheminée
7	Raccord des fumées
8	Généteur de chaleur
9	Trappe à suie
10	Raccord avec "T" tampon

Remarquer la différence fondamentale entre (7) raccord de fumées et (3) conduit de fumées.

Le raccord des fumées (7) porte l'évacuation des produits de combustion de la sortie du poèle au conduit de fumées (3).

Adresse à nos clients français : en cas d'installation sur le territoire français en ZONE 2 et ZONE 3, le raccord des fumées n'est pas present puisque le conduit concentrique remplace la fonction du raccord des fumées.

2.1.4 CARACTERISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES

Les caractéristiques techniques du conduit de fumées sont toutes orientées à garantir un bon «tirage» ou «dépression» au poèle à la sortie de fumée.

Le tirage fournit par le conduit de fumée se mesure donc à la sortie de fumée du poèle et doit être:

Au minimum de 5 Pa à la puissance minimale du poèle (« à froid »)
Au maximum de 18 Pa à la puissance maximale du poèle (« à chaud »).

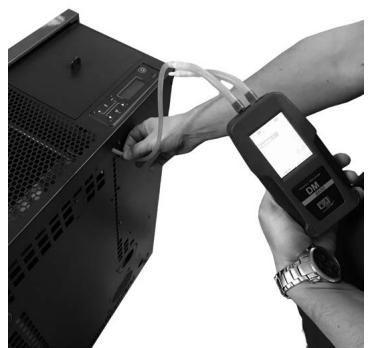

Vérifier la dépression selon les valeurs reportées dans le tableau CARACTERISTIQUES.

La « dépression » ou le « tirage » d'un conduit de fumées dépend d'un ensemble de caractéristiques qui sont toutes fondamentales pour le fonctionnement correct du poèle:

• La hauteur minimale du conduit de fumées est de 4 metres à partir de la sortie des fumées du poèle (ne s'applique pas sur Zone 2 et Zone 3 en France).
  La dimension de la section interne (diametre) du conduit des fumées doit être:

Au minimum 0100 mm
Au maximum 200 mm

• Prévoir eventuellement moderation de tirage.
• Le conduit des fumées doit être droit sans points d'étranglement et doit être constitué de matérielux imperméables aux fumées et à la condensation, thermiquement isolés et aptes à résister dans le temps aux sollicitations mécaniques normales.
  Le conduit de fumées doit être étanche aux fumées.
  Utiliser un conduit de fumée rigide. Par contre un conduit flexible (double peau) et isolé certifié est considéré conforme.
• Il doit être tenu à distance de matérielux combustibles ou facilement inflammables grâce à un interstice d'air ou des matérieliaux isolants. Vérifier la distance conseillée par le fabricant du conduit.
  L'entree du conduit doit se couver dans la meme piece que I'appareil ou, tout au plus, dans une piece voise.
• En dessous de l'entrée du conduit il doit y avoir une chambre de récapération des solides et de la condensation dont la trappe d'accès métallique doit être étanche.
  Des aspirateurs auxiliaires ne pourront pas etre installés le long du conduit ni sur la cheminée.
  La section interne du conduit de cheminée peut etre ronde (c'est la(Meilleure) ou carrée avec les angles raccordés avec un rayon minimum de 20~mm
  L'évacuation ou la sortie de toit des fumées doit se situer au dessus de la toiture. Voir SORTIE DE TOIT a pag. 8 et TOIT EN PENTE: CALCUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAITAGE a pag. 8. Voir SORTIE DE TOIT à la page 10 et TOIT EN PENTE : CALCUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAITAGE à la page 10
  Le conduit des fumées doit être CE selon la norme EN 1443. Nous joignons un exemple de plaquette (voir Fig. 3).

Fig. 3 - Exemple de plaquette

Lextérieur du conduit des fumées doit être isolé afin d'éviter les phénomènes de condensation et réduire l'effet de refroidissement des fumées.
- Dans le cas où une cheminée préexistante est utilisé (tubage) pour faire passer le conduit de fumée du poèle à granulés, il est de toute manière nécessaire d'isoler le conduit de fumée.

LA CONDENSATION ET LE POINT DE ROSE

La cause de la condensation est la température trop basse des fumées à cause d'une isolation insuffisante du conduit fumées. Les températures de sortie des fumées d'un poèle à granulés sont inférieures à celle des poèles à bùches. Les poèles de dernieré génération ont un rendement très élevé afin de réduire au minimum les émissions et garantir le chauffage le plus efficace possible.

• Le poèle n'est donc pas imputable au cas où de la condensation se produit dans le conduit de fumée.

• ]Des inconveniens de condensation peuvent etre evites des le début par un dimensionnement et isolement corrects du conduit de fumee.

Pour des informations ulterieures, consulter le chapitre EN CAS D'ANOMALIES 1. SOLUTIONS DES PROBLEMES « Le conduit de fumée condensation »

2.1.5 CARACTERISTIQUES TECHNIQUES DU RACCORD DE FUMÉES

Au même titre que le conduit de fumée, le raccord de fumée garantit le bon tirage à la sortie du poèle, spécifique dans le raccordement au conduit de fumée.

Au niveau général, les mêmes caractéristiques s'appliquent tant pour le raccord des fumées que pour le conduit de fumée SAUF en ce qui concerne :

• L'isolement: en cas d'installation à l'intérieur, dans une piece rechauffée il n'est pas nécessaire que le raccord de fumée soit isolé.
• En revanche, si le raccord des fumées passé dans des endroits froids et/ou humides, il sera nécessaire d'isoler le raccord des fumées. Rappel : L'entrée du conduit doit se couver dans la même piece que l'appareil ou, tout au plus, dans une piece voisine.
  Le nombre maximal de coudes qui peuvent etre installés s'elève à 3.

On peut travailler avec deux diamètres différents au niveau du RACCORD DES FUMÉES:

DIAMÉTRE 80 MM

La Longueur max. avec 1 coude ou T est de 6 metres à partir de la sortie des fumées du poèle.
La Longueur max. avec 3 coudes ou T est de 4 metres à partir de la sortie des fumées du poèle.
- Les Sections horizontales peuvent être max. de 2 mètres avec une pente maximal de 3% .

Il n'est pas permitted d'inverter un raccord de fumées de 80 mm de diamètre à des altitudes supérieures à 1200 metres a.s.l.

DIAMÈTRE 100 MM

La Longueur max. avec 1 coude ou T est de 10 metres a partir de la sortie des fumées du poèle.
La Longueur max. avec 3 coudes ou T est de 8 metres à partir de la sortie des fumées du poèle.
- Les Sections horizontales peuvent être max. de 2 mètres avec une pente maximal de 3% .

Le raccord de fumées diamètre 100 mm est obligatoire en cas d'installation à des altitudes supérieures à 1200 metres au-dessus du niveau de la mer

2.1.6 PRISE D'AIR COMBURANT

L'air combustant est l'air que le poèle consomme pour gérer la combustion des granulés. En règle générale, l'air nécessaire à la combustion est à prélever directement depuis l'extérieur.

• La prise d'air devra être réalisée à une hauteur proche du sol avec une grille de protection externe anti-volatiles et qui ne devra pas être obstruée.

Il y a deux méthodes de prise d'air comburant possibles:

A. PAR GRILLE:

L'afflux d'air entre l'extérieur et la piece peut se produit directement, a travers une ouverture dans les murs extérieurs de la piece.
- La prise d'air doit avoir une surface nette totale de 80~cm^2 minimum.
- ATTENTION: Utiliser une grille qui n'a pas la fonction ouvrir/fermer afin d'eviter qu'elle ne reste fermée de façon inaperçue.

B. PARTUYAU:

Utiliser un tuyau d'un diametre minimum de 060 mm et d'une longueur de 2 metres maximum; pour la fixation, voir derriere le poèle.

ATTENTION: la prise d'air dans le vide sanitaire n'est pas autorisé.

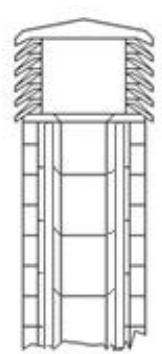

2.1.7 SORTIE DE TOIT

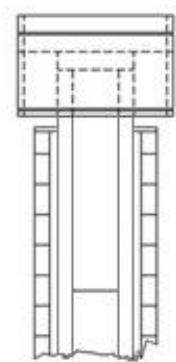

Fig. 4 - Sortie de toit

La sortie de toit joue également un role important dans le bon fonctionnement de l'appareil de chauffage :

Il est conseilé deCHOISIR une souche de type anti vent, voir Fig.4.
Laire des perçages pour l'évacuation des fumées doit correspondre au double de l'aire du conduit de fumée et doit être conque de manière à assurer l'évacuation des fumées, même en cas de vent.
- Elle doit empêcher l'entrée de la pluie, de la neige et d'eventuels animaux.

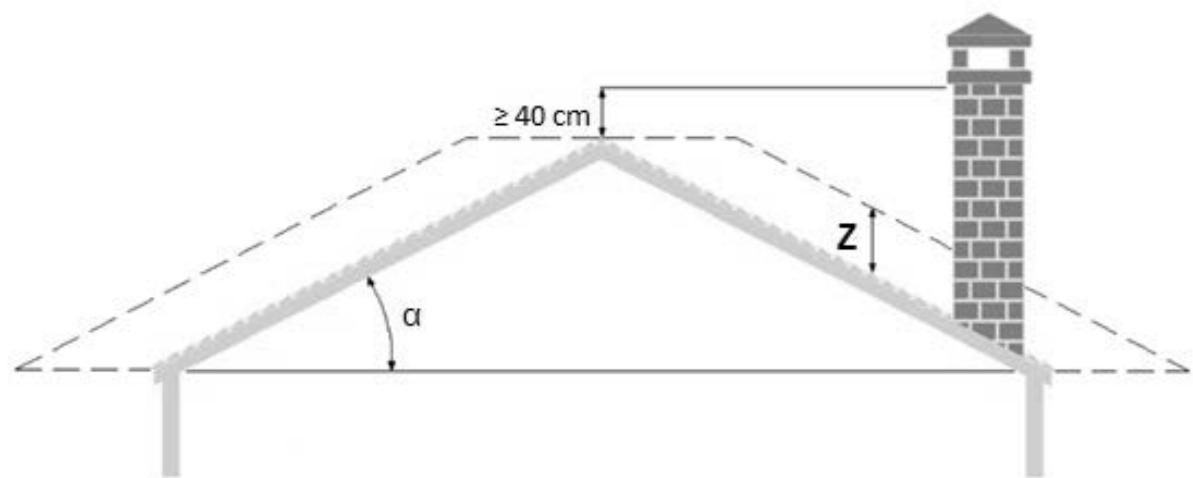

2.1.8 TOIT EN PENTE: CALCUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAITAGE

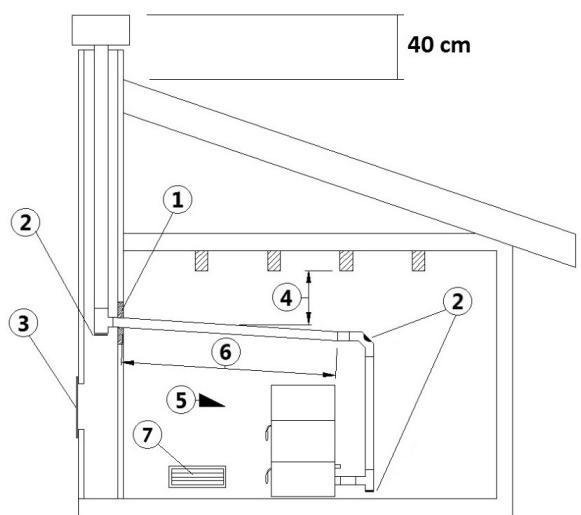

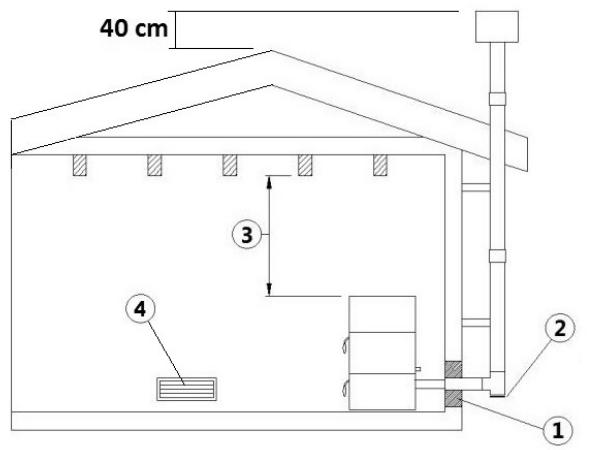

Le Terminal doit etre au moins 40 cm au-dessus du faitage.
- Il faut éviter le positionnement de la sortie du terminal dans les zones de reflux (zones « z » dans la Fig. 5) qui varient en fonction de l'inclinaison du toit.

Fig. 5 - Zones de reflux

LÉGENDE	Fig. 5
Inclinaison du toit α	Hauteur de la zone de reflux Z
15° (27%)	0,5 m
30° (58%)	0,8 m
45° (100%)	1,5 m
60° (173%)	2,1 m

2.1.9 ENTRETIEN

• Les conduits d'évacuation des fumées (conduit de cheminée + raccord des fumées + sortie de toit) doivent toujours être propres, nettoyés et contrôle par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagne d'assurance.
• En cas de doutes, toujours appliquer les normes les plus restrictives.
  Il est nécessaire de faire contrcler et nettoyer le raccord des fumées et la cheminee par un ramoneur qualifie au moins une fois par an.
  Le ramoneur devra délivrer une déclaration écrite attesting la sécurité de l'installation.
  Le non nettoyage nuit à la sécurité.

À propos de la fréquence des entretiens : les indications générales d'entretien se basent sur une utilisation moyenne du produit, c'est-à-dire 2-3 allumages par jour et un

fonctionnement quotidien qui varie entre puissance 5 et 1 pour maintainir la chaleur programmée. Quand un poèle est utilisé de façon extrème, avec >5 allumages par jour et des fonctionnements prolongés ou constants sur la puissance maximale, un entretien par an ne sera pas suffisant, il faudra au moins en prévoir 2. Consultez votre professionnel pour plus d'info.

2.2 PARTICULARITÉS DES NORMES FRANÇAISES

2.2.1 AVANT-PROPOS

Ce chapitre est tiré des normes européennes (EN 15287 - EN 13384 - EN 1856 - EN 1443) et NF DTU 24.1 - NF DTU 24.2. Il reprend des aspects d'installation qui sont typiques pour les normes françaises.

Il fournit des indications sur la réalisation correcte du conduit des fumées mais ne doit enaucun cas replacer les normes en vigueur dont le fabricant/installateur agree doit en assurer le respect.

IMPORTANT : la liste suivante de chapités dérivè des normes européennes, toutefois elles s'appliquent éga-lement à des installations sur le territoire français. Veuillez dire les chapités précédents qui s'appli-quent à tous les pays européens :

• CONDUIT DES FUMÉES a pag. 4
  COMPOSANTS DE CHEMINEE a pag. 5
• CARACTERISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES a pag. 6
• CARACTERISTIQUES TECHNIQUES DU RACCORD DE FUMÉES a pag. 7
• PRISE D'AIR COMBURANT a pag. 7
• SORTIE DE TOIT a pag. 8
• TOIT EN PENTE: CÁLÇUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAIAGE a pag. 8
• ENTRETIEN a pag. 9

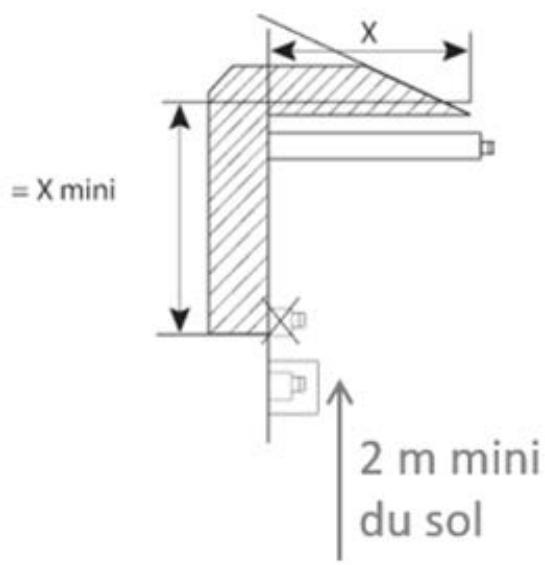

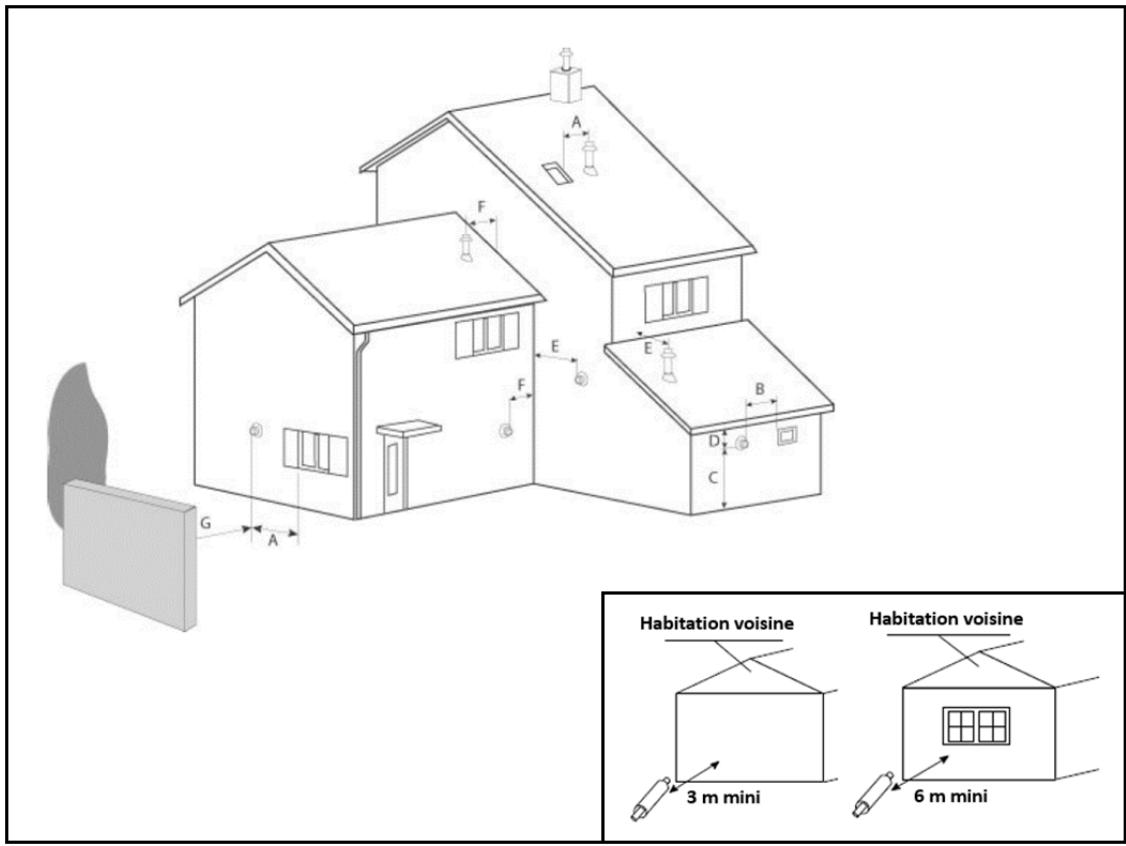

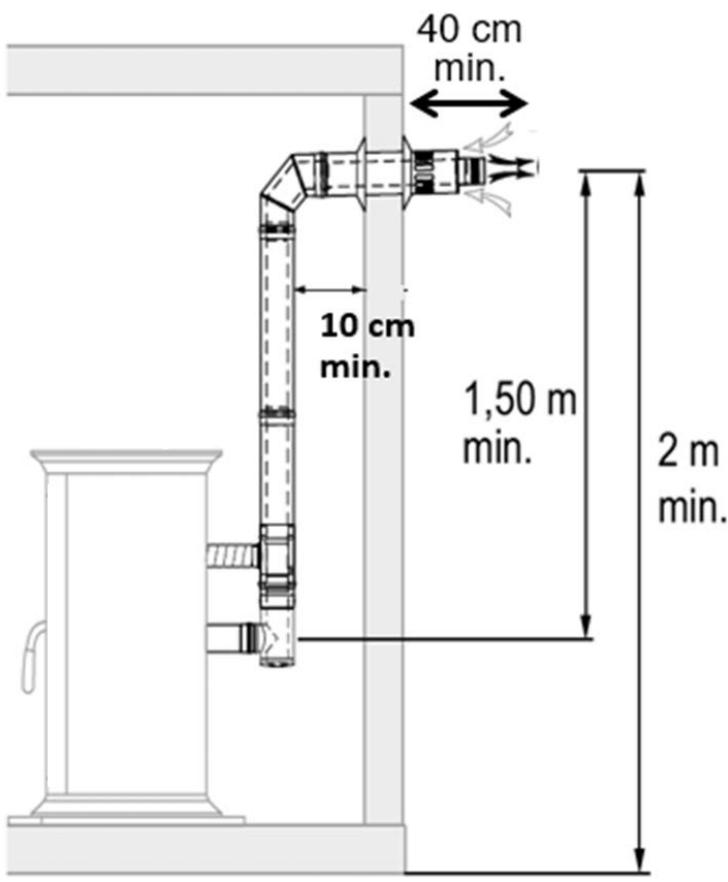

2.2.2 INSTRUCTIONS D'INSTALLATION AVEC TUBES CONCENTRIQUES

Les poêles étanches de la gamme CADEL sont les poêles qui portent un "3" dans leur nom. Les poêles étanches de la gamme FreePoint sont les poêles qui portent un "AT" de "AIRTIGHT" dans leur nom. Ces poêles sont typiquement tous certifiés « CSTB - Avis Technique » et peuvent donc être installés sur des conduits des fumées concentriques. Veuillez trouver ci-après un tableau récapi-

tulatif sur les installations en concentrique selon les préconisations du CSTB pour obtaining l'Avis Technique.

Les poëles étanches sont à installer en configuration étanche : l'appareil préféve l'air comburant directement à l'extérieur par un conduit d'amnée d'air et est raccordé à un conduit d'évacuation des produits de combustion.

Dans certains pays et/ou villes, l'installation étanche est obligatoire: en cas de doute, toujours appli-quer les normes les plus restrictives.

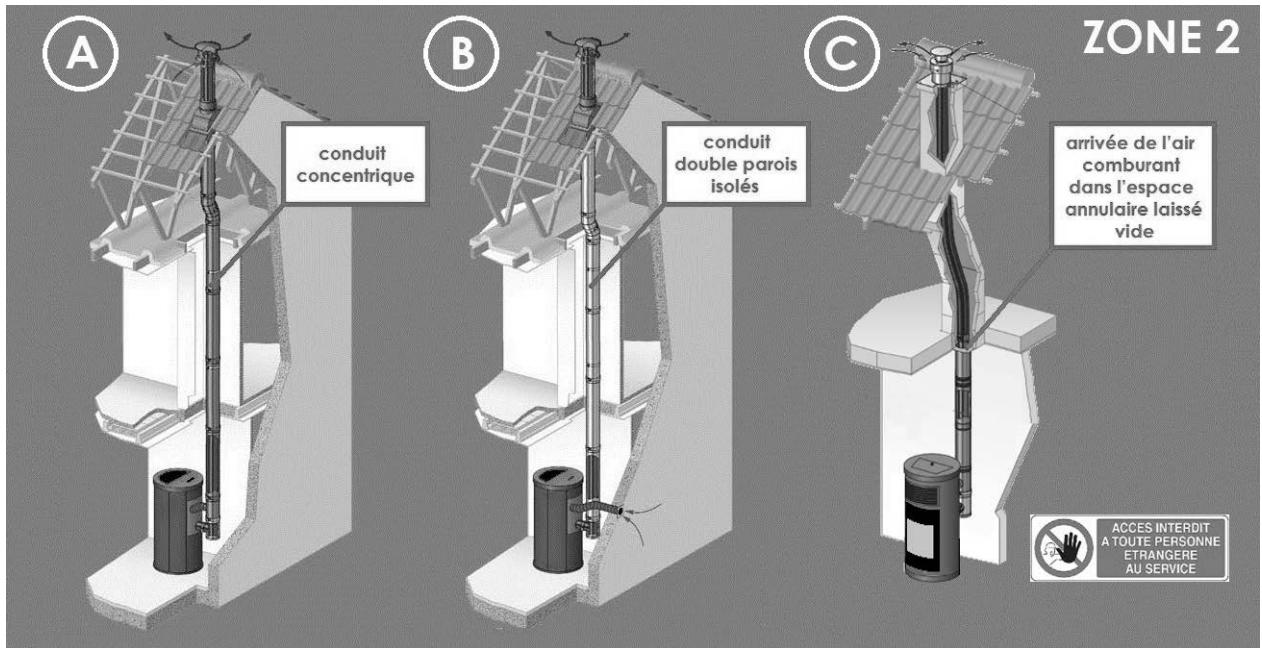

Les poêles étanches peuvent être mis en œuvre dans les configurations indiquées dans le tableau ci-dessous, avec des terminaux concentriques ou séparés, en respectant les prescriptions figurant dans le Document Technique d'Application (DTA) relatif au système d'amnée d'air combustant et d'évacuation des produits de combustion, ainsi que celles figurant dans le « Cahier des Prescriptions Communes n° 3708 V2 »

Configurations d'installation du terminal (1)		Configurations des systèmes EVAPDC(2)

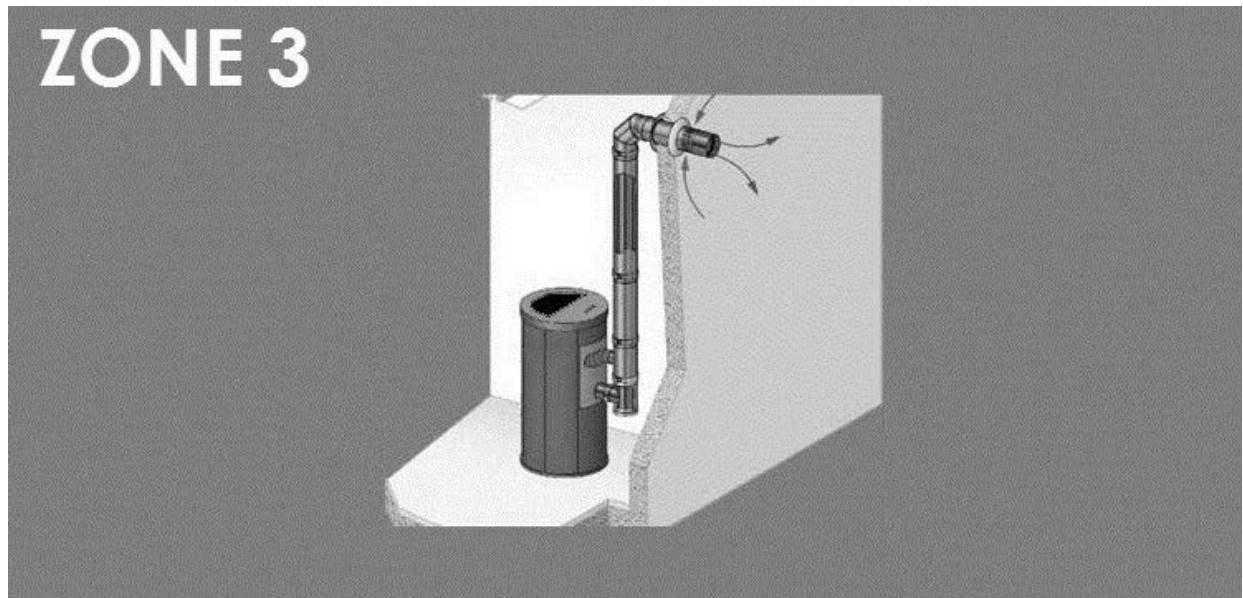

Terminal concentrique	Horizontal Zone 3	- Conduits systèmes concentriques (AAC + EVAPDC) - Terminal concentrique horizontal
	Verticale Zone 1 ou Zone 2	- Conduits systèmes concentriques (AAC + EVAPDC) - Terminal concentrique vertical
	Verticale en rénovation Zone 1 ou Zone 2	- En raccordement: conduit concentrique (AAC + EVAPDC) - Tubage pour EVAPDC et espace annulaire pour AAC - Terminal concentrique vertical
Terminal séparé	Verticale Zone 1(3) ou Zone 2(4)	- En raccordement: conduit SP, conduit CC(5) ou isolé CI - EVAPDC: CI(6) et terminal vertical - AAC: conduit et terminal façade
	Verticale en rénovation Zone 1(3) ou Zone 2(4)	- En raccordement EVAPDC: conduit SP - EVAPDC: tubage - AAC: conduit et terminal façade

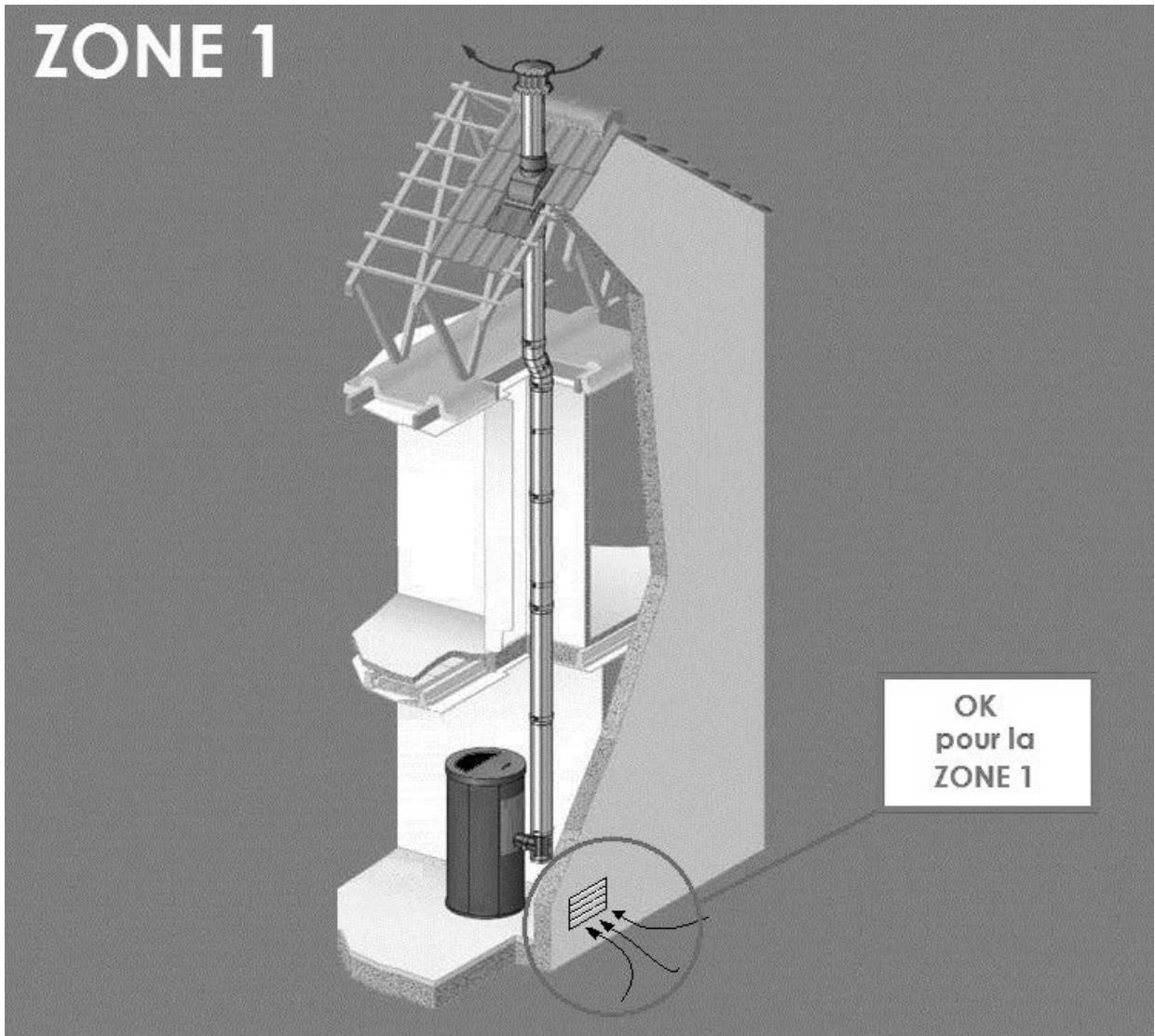

(1) Zone 1: conduit dont la position du débutché répond à l'arrêté du 22/10/1969Zone 2: terminal en toiture, hors zone 1Zone 3: terminal en façade(2) EVAPDC: Évacuation des produits de combustionAAC: Amenée d'air combustantSP: simple paroi, CC: conduit concentrique, Cl: conduit isolé(3) Les dispositions du DTU 24.1 sont applicables(4) Uniquement hors zone de surpression selon la norme EN 13384-1 (5) AAC + EVAPDC raccordés à un Cl d'EVAPDC situé à l'extérieur(6) Les Cl sont les seuls types de conduits autorisés en situation extérieure

FICHE SIMPLIFIÉE, NE REMPLACE PAS LE MANUEL D'INSTALLATION, QUE RESTE LA RÉFÉRENCE À SUIVRE
PRÉCONISATIONSPour la FRANCE (2020)Voir RT2012 et CSTB comme normes en vigueur		INSTALLATION ZONE 1		INSTALLATION ZONE 2
				Uniquement poëles ÉTANCHES CSTB
RACCORD DES FUMÉES (SORTIE FUMÉES Ø80 MM)
Diamètre		80 mm	100 mm	Raccordement au concentrique en proximité de la sortie fumées du poële
Longueur maximale (avec 1 coude ou T)		6 mt	10 mt
Nombre maximal de coudes ou T		3	3
Longueur maximale (avec 3 coudes ou T)		4 mt	8 mt
Sections horizontales (pente minimum 3%)		2 mt	2 mt
Installation à des altitudes > 1200 mt		NON	Obligatoire
CONDUIT DES FUMÉES
Typologie		CONDUIT ISOLÉ (double paroi isolé)		CONDUIT CONCENTRIQUE ou ISOLÉ (le dernier en « configuration dissociée »)Sous Avis Technique CSTB
Souche/ TerminalDistance minimale du sol				Souche anti-vent et anti-pluie
Diamètre minimale du conduit des fuméesDiamètre maximale du conduit des fumées		100 mm section interneA200 mm section interne(prévoir éventuellesment moderation de tirage)		100 mm section interneA
Longueur minimale (hauteur)à partir de la sortie de fumée du poële		4 mt		Respecter tirage ci-dessous
Longueur maximaleà partir de la sortie de fumée du poële		Respecter tirage ci-dessousVoir EN13384-1		6 mt
Valeurs de tirage du conduit de fumée	Extrémétés acceptablesconseillée	5 Pa (à froid) - 18 Pa (max)12 Pa (nominal)		5 Pa (à froid) - 18 Pa (max)12 Pa (nominal)
Coudes		max 2 coudes à 45° impliquant 1 mt de conduit en moins.Respecter le tirage		2 coudes à 45° impliquant 1 mt de conduit en moins.Respecter le tirage
Positions des terminaux		L'orifice du conduit doit dépasser le faitage de 40 cm et être distant minimum de 8 mt de toute obstacle		Selon préconisation CSTB.Sien « configuration dissociée » hors de la zone de turbulence
PRISE D'AIR (ENTREE AIR COMBURANT)
Source d'air carburant		Grille et/ou raccordement extérieure		Raccordé sur le concentrique ou prise d'air directe del'estérieur (si en configuration dissociée)
Dimension minimale grille de ventilation		80 cm2
Diamètre minimale raccordement prisé d'air		Ø60 mm		Ø60 mm
Longueur maximale raccordement prisé d'air extérieure		2 mt (sans coudes)		2 mt (sans coudes) en cas de prise d'air extérieure
Prise d'aire dans vide sanitaire		Oui, si ventilé (min. 500 cm2autour de la maison)		Oui, pour la « configuration dissocié»,si ventilé (min. 500 cm2autour de la maison)

080 mm (interne) accepted jusqu'au plafond, puis élargir au minimum à 0100 mm. Longueur maximale du segment 080 mm: 2 mt sortie supérieure préinstallé et 3 mt sortie arrière.
B Uniquement pour les apparèels avec sortie fumées concentrique supérieure.

Remarque: le tableau ci-dessus est une synthese des préconisations et ne remplace aucunement la totalité du chapitre « conduit de fumées ». Lire la totalité des chapitres pour les détails d'installation.

Avis Technique 14/08-1303, Relevant des normes NF EN 1856-1, NF EN 1856-2

Fig. 6 - Position des terminaux

Fig. 7 - Rebord de toit

LEGENDE Fig.7

A	Distance minimum de l'axe de l'orifice des produits de combustion à tout ouvrant: 2 m
B	Distance minimum de l'axe de l'orifice des produits de combustion à tout orifice d'entrée d'air de ventilation: 2 m
C	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport au sol: 2 m
D	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport à un rebord de toit (voir Fig. 7)
E	Distance minimum de l'axe de l'orifice des produits de combustion à un mur avec fenêtre ou orifice d'entrée d'air de ventilation: 4 m
F	Distance minimum de l'axe de l'orifice des produits de combustion à un mur sans ouverture: 1 m
G	Distance minimum de l'axe de l'orifice des produits de combustion à un mur de clôture ou une haie: 3 m

2.2.4 INSTALLATION EN ZONE 1 (FRANCE)

L'installation en Zone1 correspond aux installations « classiques » expliquées à propos des normes européennes (CONDUIT DES FUMÉES SELON LES NORMES EUROPÉENNES a pag. 4). Voir Fig. 2 pour une définition des composants de cheminée et pour la différence entre le « Raccord des fumées » et le « Conduit de fumées »

Nous répétons de façon synthétique les restrictions qui s'appliquent sur ce genre d'installation :

RACCORD DES FUMÉES (SORTIE DE FUMÉES POÊLE 80 MM)

On peut travailler avec deux diamètres différents en ZONE1 au niveau du RACCORD DES FUMÉES

C. DIAMÉTRE 80 MM

La Longueur maximale avec 1 coude ou T est de 6 metres à partir de la sortie des fumées du poèle.
- Le Nombre maximal de coudes ou T est 3 pieces
La Longueur maximale avec 3 coudes ou T est de 4 metres a partir de la sortie des fumées du poèle.
- Les Sections horizontales peuvent extre maximum de 2 mètres avec une pente maximale de 3%

L'installation avec raccord de fumées d'un diamètre de 80 mm à des altitudes supérieures à 1200 mètres au-dessus du niveau de la mer n'est pas permise

D. DIAMÉTRE 100 MM

La Longueur maximale avec 1 coude ou T est de 10 metres à partir de la sortie des fumées du poèle.
- Le Nombre maximal de coudes ou T est 3 pieces
La Longueur maximale avec 3 coudes ou T est de 8 metres a partir de la sortie des fumées du poèle.
- Les Sectionsizontales peuvent être maximum de 2 mètres avec une pente maximal de 3 %

Le raccord de fumées d'un diamètre de 100 mm est obligatoire en cas d'installation à des altitudes supérieures à 1200 metres au-dessus du niveau de la mer

CONDUIT DE FUMÉES:

Pour les marques CADEL et FREEPOINT le conduit des fumées doit être ISOLÉ
La Hauteur minimale du conduit de fumées en installation Zone1 est de 4 mètres à partir de la sortie des fumées du poële.
La dimension de la section interne (diametre) du conduit des fumées doit être:

Au minimum 0100 mm
- Au maximum de 0200 mm (prévoir éventuellesment modération de tirage)

Fig. 8 - Installation possible pour tous les poèmes (ZONE 1)

En règle générale, l'air nécessaire à la combustion est à prélever directement depuis l'extérieur.

• La prise d'air devra etre realizatione a une hauteur proche du sol avec une grille de protection externe anti-volatiles et qui ne devra pas etre obstruée.

Il y a deux méthodes de prise d'air combustant possibles:

E. PAR GRILLE:

• L'afflux d'air entre l'extérieur et la piece peut se produit directement, à travers une ouverture dans les murs extérieurs de la piece (solution conseillée voir Fig. 8)
  La prise d'air doit avoir une surface nette totale de 80~cm^2 minimum.
  Utiliser une grille qui n'a pas la fonction ouvrir/fermer afin d'eviter qu'elle ne reste fermée de façon inaperçu.

F. PARTUYAU:

Utiliser un tuyau d'un diamètre minimum de 060 mm et d'une longueur maximale de 2 metres; pour la fixation, voir derriere le poèle.

ATTENTION: la prise d'air dans le vide sanitaire n'est pas autorisée.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

• Nous conseillons le réglage des paramètres de combustion par un professionnel.

2.2.5 INSTALLATION EN ZONE 2 (FRANCE)

Contexte d'installation des installations en ZONE 2:

• La prise d'air séparée du conduit de fumée n'est pas nécessaire dans le cas d'une pose avec conduit concentrique car l'amnéé d'air comburant est prélevée de l'espace interstitiel du conduit concentrique:

• Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieure puisque l'appareil dispose de sa propre aménée d'air pour les-appareils étanches.

• Toutjour vérifier l'isolement correct du conduit des fumées.
• Vérifier si le poèle recoit assez d'air comburant.
  L installation en zone 2 n'est autorisee que pour des poles etanches et si le conduit concentrique est visé par un DTA.

• Habitation individuelle seulement
  La dimension de la section interne du conduit des fumées doit être :

• minimum 0100 mm

La hauteur maximale du conduit des fumées est de 6 mètres à partir de la sortie des fumées du poële.

Nous pouvons désigner trois types d'installation en zone 2 :

(A) « configuration concentrique » la sortie de toiture avec conduit d'évacuation des fumées à conduit concentrique avec prise d'air au niveau du terminal vertical;

Préconse par CADEL-FREEPOINT aux conditions suivantes:

Le terminal du conduit visé par le DTA est impératif
Lamenedairestuniquementraccordedeauconduit concentrique;
La prise d'air est au moins à 30 cm au-dessus du toit;
Installation à l'intérieur uniquement (à l'extérieur le conduit isolé est impératif);

(B) « configuration dissociée »: avec double parois isolée pour la sortie des fumées en terminal vertical sans dépasser le faiture et prise d'air directe à extérieur du terminal horizontal;

Préconse par CADEL-FREEPOINT aux conditions suivantes:

• Prise d'air raccordée directement sur l'appareil comme décrite sur la page 17 à propos de l'installation en Zone 1;
• Débouché du conduit au-dessus de la zone de turbulence selon EN13384-1): les zones de surpression dues au vent sont interdites. Tenir compte des pentes du toit.
  Dispositif anti-oiseau sur le débouché du conduit de fumée ;
• Longueur maximale de 2 metres avec un diamètre de tuyau de 60mm

(C) « raccord concentrique et conduit tube »: la connexion avec raccord de fumée concentrique à un conduit maconné existant tube qui descend jusqu'au sol ou s'arrête au plafond et qui prend l'air comburant dans l'espace annulaire laissese vide du conduit maconné.

Déconseilé par CADEL-FREEPOINT mais accepté sur responsabilité de l'installeur qui connaitra entre autres les conditions suivantes:

• Les tubes flexibles doivent être à double peu, à paroi interieure lisse, et ISOLÉS
  L'airation de l'espace annulaire entre le conduit et le tube, doit être prévue en menageant une communication avec l'atmosphère par:

• un orifice de 5cm^2 minimum en partie haute, protégé des rentrées de pluies

• un orifice de 20 cm² minimum en partie basse

• En cas de problème de tirage, les services après-vente CADEL-FREEPOINT demanderont à l'installateur qui a effectué le tubage de démontré que le tubage a été fait selon les règles de l'art, entre autre par les mesures de tirage réel.

Fig. 9 - Schéma de principe des 3 types de système concentrique avec terminal vertical (ZONE 2)

Voir également le schéma des positions des terminaux sur, voir Fig. 9.

• En ce qui concerne les BRANCHEMENTS des tuyaux et conduits, voir Fig. 10.

ATTENTION: exception sur le prélevement d'air comburant de l'espace interstitiel du conduit concentrique (C). CADEL et FREEPOINT n'autorisent pas que l'on préleve de l'air comburant de l'espace annulaire laissé vide dans le cas d'un tubage de conduit maçonné comme suggéré dans le schéma dans Fig. 9, cas (C).

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air comburant : si de telles normes existent, elles doivent être respectées.

BRANCHEMENT DE LA PRESE D'AIR EN CAS DE PRELEVEMENT DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT CONCENTRIQUE

Pour ce branchement, il faudra un tuyau flexible ou rigide:

• qui résiste à une température de 100^ ,
• ayant un diamètre de 60~mm

• et une longueur maximale de 2 mètres

• Nous conseillons un tuyau flexible en aluminium.

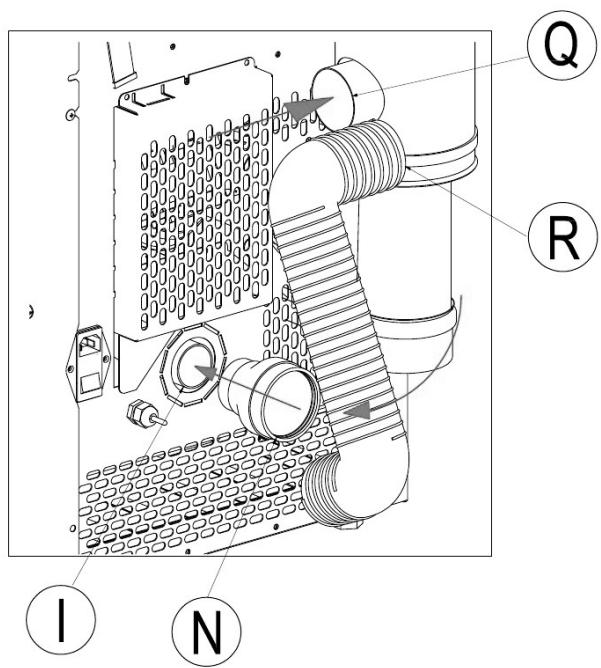

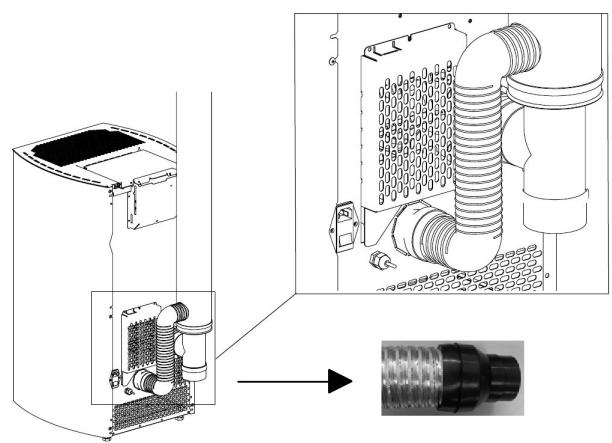

Fig. 10 - Tuyau flexible

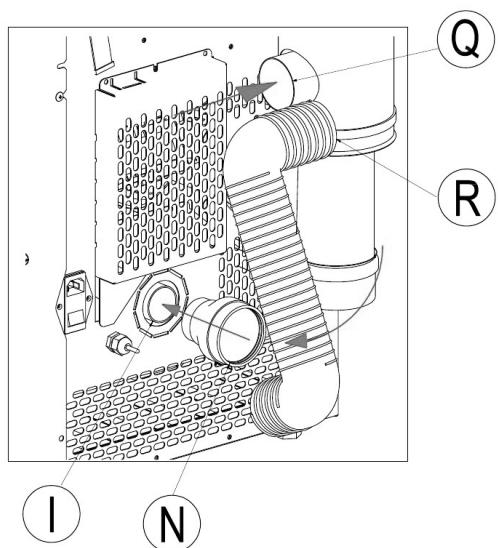

Fig. 11 - Branchements

LEGENDE Fig.10-Fig.11

I	Entrée de l'air comburant ayant un diamètre de 40 mm
N	Raccord en caoutchouc ayant un diamètre de 40/60 mm
R	Tuyau flexible en aluminium
Q	Raccord de l'air comburant tuyau coaxial

Exemple de procEDURE de branchement:

• Insérer le raccord N sur le tuyau d'entrée d'air I.
  Raccorder N avec Q en utilisant le tuyau flexible ou rigide.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

Le réglage des paramètres de combustion par un professionnel est indispensable.

2.2.6 INSTALLATION EN ZONE 3 (FRANCE)

• L'installation en zone 3 n'est autorisée que pour des poêles étanches.

Dans certains pays et/ou villes, l'installation étanche est obligatoire : en cas de doutes, toujours appli-quer les normes les plus restrictives.

• L'installation en ZONE 3 implique la sortie de fumée murale en horizontal.
• Cette installation n'est autorisée que dans la renovation de batiments existants ( >3 ans) SI les installations en ZONE1 et ZONE2 ne sont pas réalisables.
  L'évacuation des fumées doit être la plus courte possible, réalisée avec conduit concentrique. Toutefois, la hauteur minimale pour la partie verticale après le T de purge est de 1,5 metres.
  Le debouché des fumées doit être place à une hauteur minimale de 2 mètres par rapport au sol extérieur.
• La longueur totale du conduit de fumée concentrique (sections horizontales + verticales) ne peut pas être supérieure à 4 mètres.
  Pour l'installation en ZONE3 qui prévoit la sortie horizontale en façade, il est obligatoire de faire au moins un coude en plus du « T » pour la sortie en horizontale.
• Placer sur le terminal horizontal (sortie façade) une grille anti-volatiles.
  La dimension de la section interne du conduit des fumées doit être minimum 080 mm.

Fig. 12 - Schéma de principe du système concentrique avec terminal horizontal (ZONE 3)

Fig. 13 - Exemple: Zone 3

PRISE D'AIR

Voir schéma des positions des terminaux sur Fig. 4.
- La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système concentrique); l'air de combustion est prélevé de l'espace interstitiel.
Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieure puisque l'appareil dispose de sa propre aménée d'air pour les-appareils étanches.
- En ce qui concerne les BRANCHEMENTS, voir Fig. 15 et Fig. 16 à la page suivante.

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air comburant : si de telles normes existent, elles doivent être respectées.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

• Le réglage des paramètres de combustion part un professionnel est indispensable.

ATTENTION AU VENT DOMINANT! Le tirage « naturel » de votre conduit de fumée qui a été consolidé/confirmé par le ramoneur resté sujet aux variations climatiques, comme par exemple Fig. 15 le vent (dominant) qui ajoute ou enève du tirage au conduit. Par conséquent, ces variations peuvent cause des alarmes de dépression de la part du logiciel du poèle (voir le chapitre dédié aux alarmes).

L'installation en Zone3 est la typologie d'installation la plus sensible aux vents dominants et aux autres facteurs climatiques.

Fig. 14 - Vent dominant

BRANCHEMENT DE LA PRESE D'AIR EN CAS DE PRELÉVEMENT DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT CONCENTRIQUE

Pour ce branchement, il faudra un tuyau flexible ou rigide:

• qui résiste à une température de 100^ ,
• ayant un diamètre de 60~mm

• et une longueur maximale de 2 mètres.

• Nous conseillons un tuyau flexible en aluminium.

Exemple de procEDURE de branchement:

• Insérer le raccord N sur le tuyau d'entrée d'air I.
  Raccorder N avec Q en utilisant le tuyau flexible ou rigide.

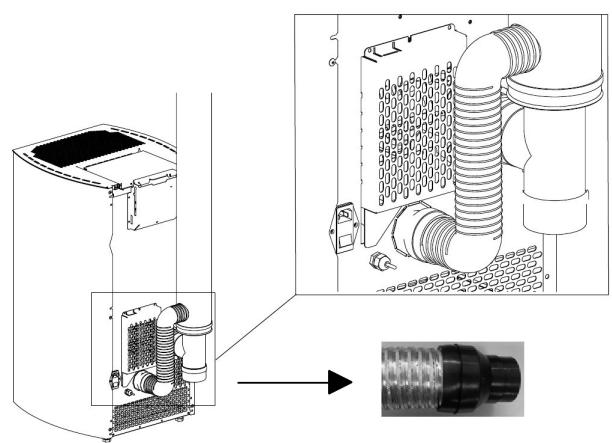

Fig. 15 - Tuyau flexible

Fig. 16 - Branchements

LÉGENDE	Fig. 15 - Fig. 16
I	Entrée de l'air comburant ayant un diamètre de 40 mm
N	Raccord en caoutchouc ayant un diamètre de 40/60 mm
R	Tuyau flexible en aluminium
Q	Raccord de l'air comburant tuyau coaxial

2.2.7 EXAMPLES D'INSTALLATION CORRECTE

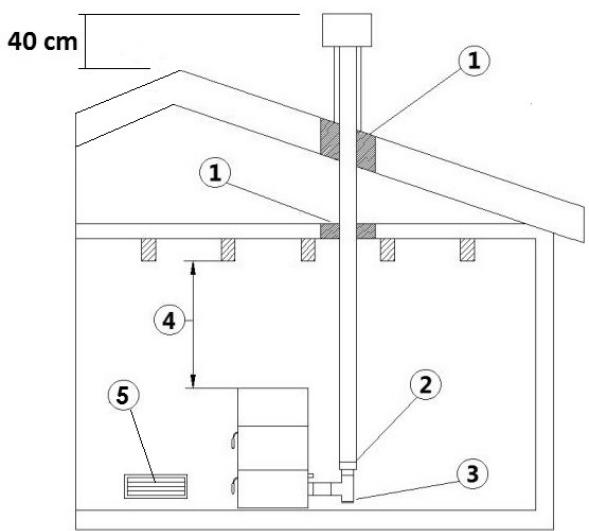

Fig. 17 - Example 1, ZONE1

LEGE NDE
Fig. 17

1	Isolant
2	Réduction
3	Bouchon de control
4	Distance minimale de sécurité = 0,5 m
5	Prise d'air extérieur par Grille

Installation du conduit des fumées d'un diamètre de 0100 avec perçage d'un trou pour le passage du tuyau.

Fig. 18 - Example 2, Zone1

LEGENDE
Fig. 18

1	Isolant
2	« T » tampon
3	Trappe d'inspection
4	Distance minimale de sécurité = 0,5 m
5	Inclinaison ≥ 3°
6	Longueur horizontal ≤ 2 m
7	Prise d'air à l'extérieur par Grille

• Vieux conduit de fumées, ayant un diamètre de 0100 mm minimum avec réalisation d'une trappe à suie pour le nettoyage de la cheminée..

Fig. 19 - Example 3

LEGENDE	Fig. 19
1	Isolant
2	« T » tampon
3	Distance minimale de sécurité = 0,5 m
4	Prise d'air à l'extérieur (seulement pour ZONE 1

• Conduit de fumées extérieures réalisé exclusivement avec des tuyaux en inox isolés, c'est-à-dire avec une double paroi d'un diamètre interne minimum de 0100 mm. L'ensemble doit bien être fixé au mur. Avec terminal anti-vent (Fig. 6).
• Système de canalisation avec raccords en T permettant un nettoyage facile sans le démontage des tuyaux.

Vérifier avec le fabricant de la cheminée les distances de sécurité à respecter et le type de matériel isolant à utiliser (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN15827).

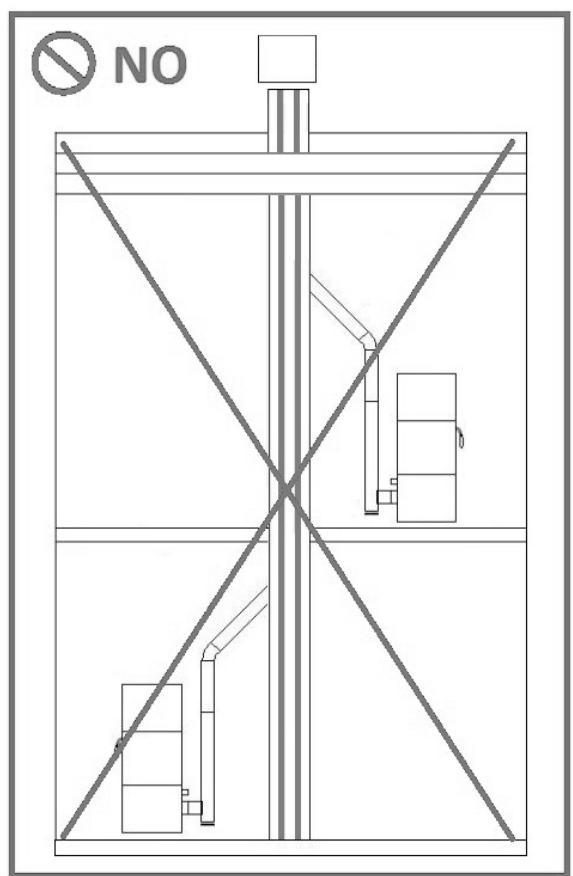

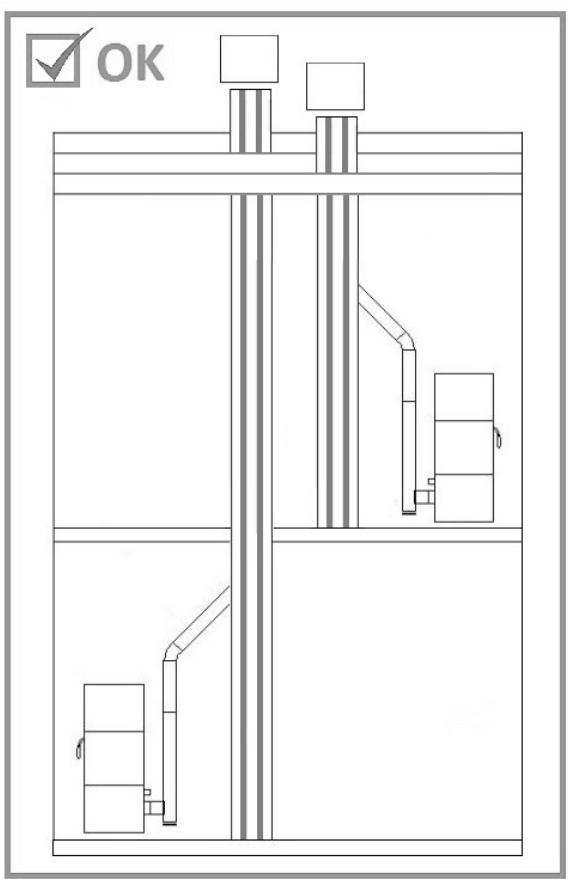

Fig. 20 - Exemples des installations correctes

Nous conseillons le réglage des paramètres de combustion par un professionnel.

3.1 AVANT-PROPOS

L'emplacement d'installation du produit doit etre choisi en fonction de la piece, de I'evacuation et du conduit de fumees. Vérifier apres des autorités locales l'existence de normes restrictives concernant la prise d'air comburant, la prise d'aération, le dispos-sitif d'évacuation des fumées y compris le conduit de fumées et le terminal de cheminée.
- Vérifier l'existence de la prise d'air comburant.
Vérifier une éventuelle présence d'autres poèles ou d'appareils qui mettent la pierce en dépression.
Vérifier, avec le poèle allumé, qu'il n'y ait pas de CO dans la piece.
Vérifier que la cheminée ait le tirage nécessaire.
Vérifier que durant le trajet de la fumée, tout se produit en sécurité (eventuelles pertes de fumées et distance des matériaux inflammables, etc.)
L installation de l'appareil doit permettre un nettoyage facile de ce dernier, des tuyaux de raccord des fumées et du conduit de fumées.
- L'installation doit également permettre un accès facile à la prise d'alimentation électrique (voir BRANCHEMENT ÉLECTRIQUE a pag. 34).
Pour installer plusieurs appareils, il faut adapter les dimensions de la prise d'air extérieur (voir CARACTERISTIQUES a pag. 42).

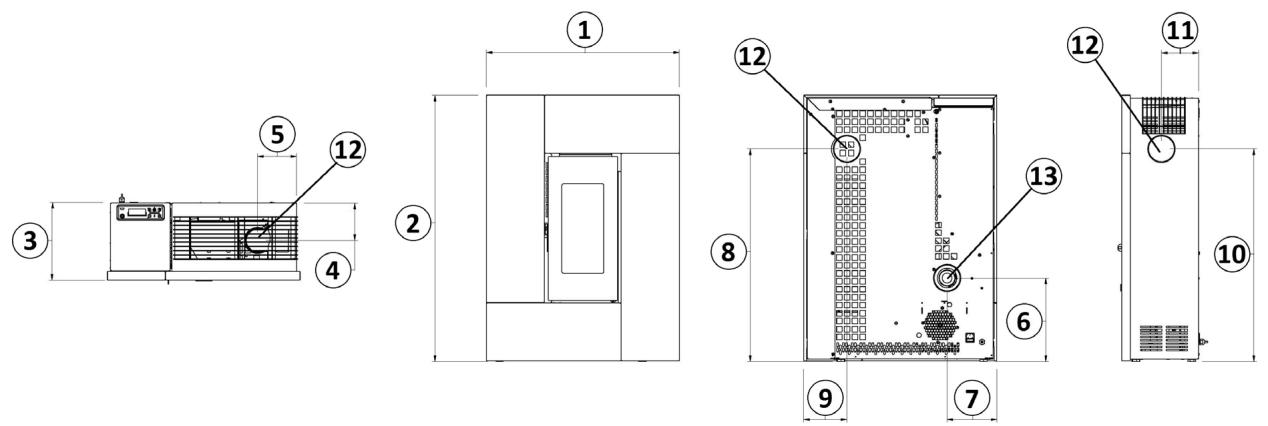

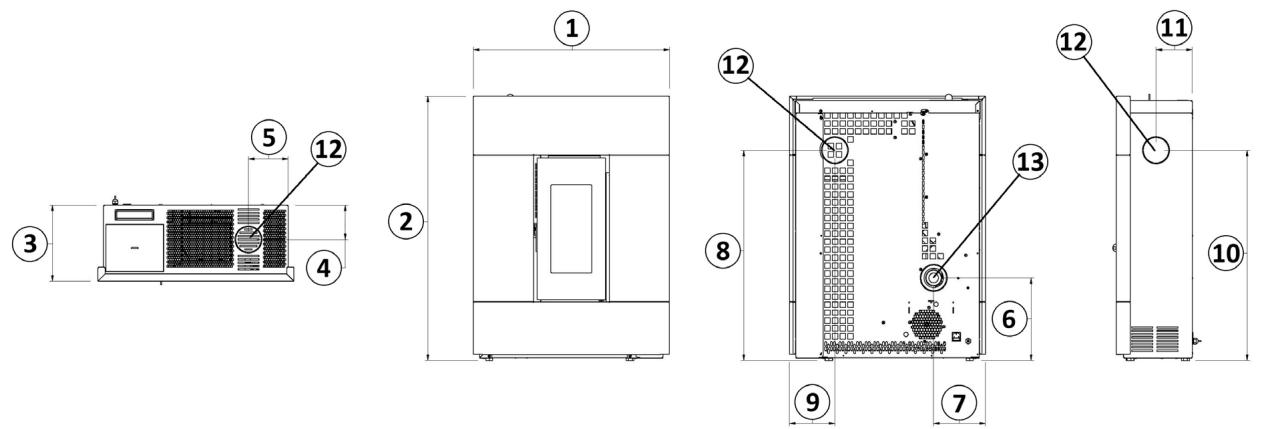

3.2 DIMENSIONS GÉNÉRALES

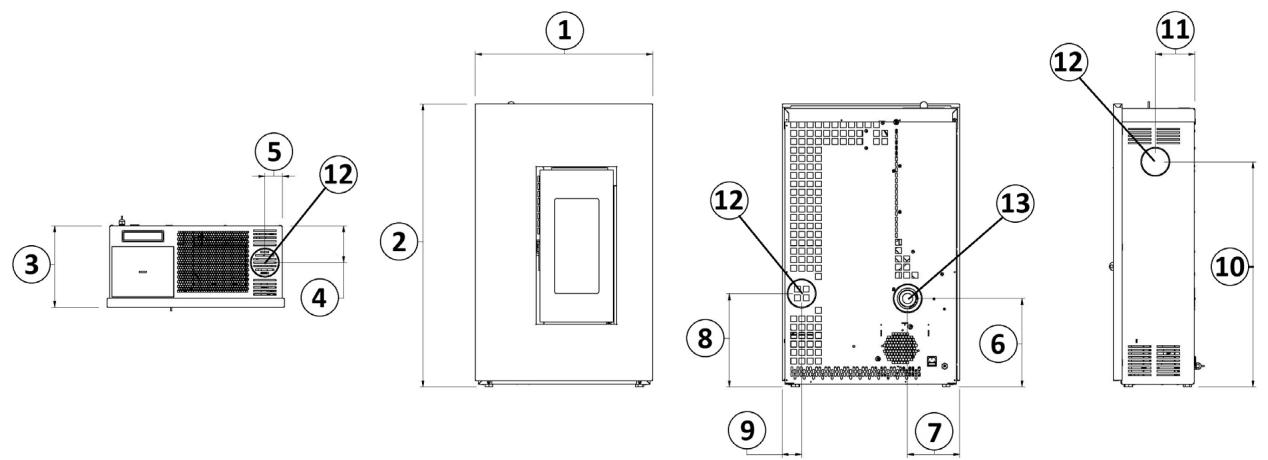

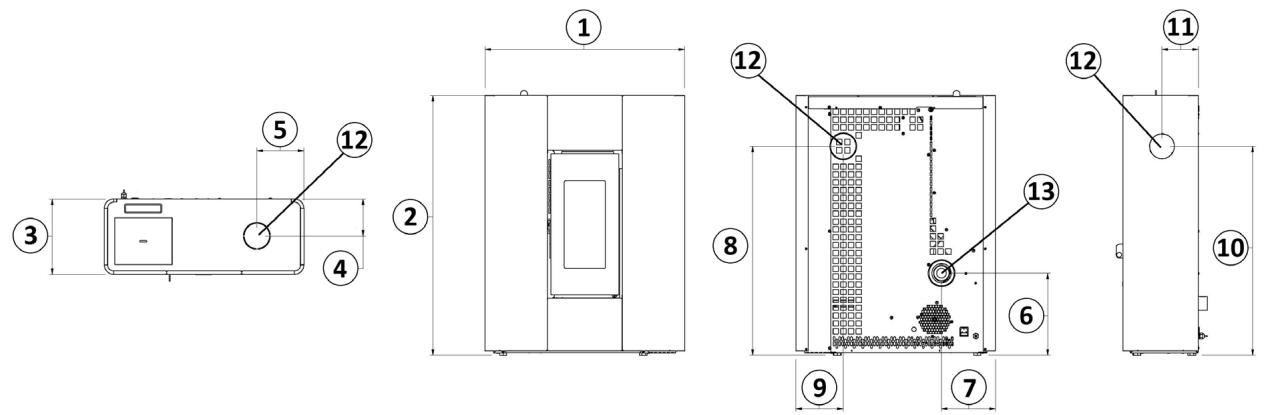

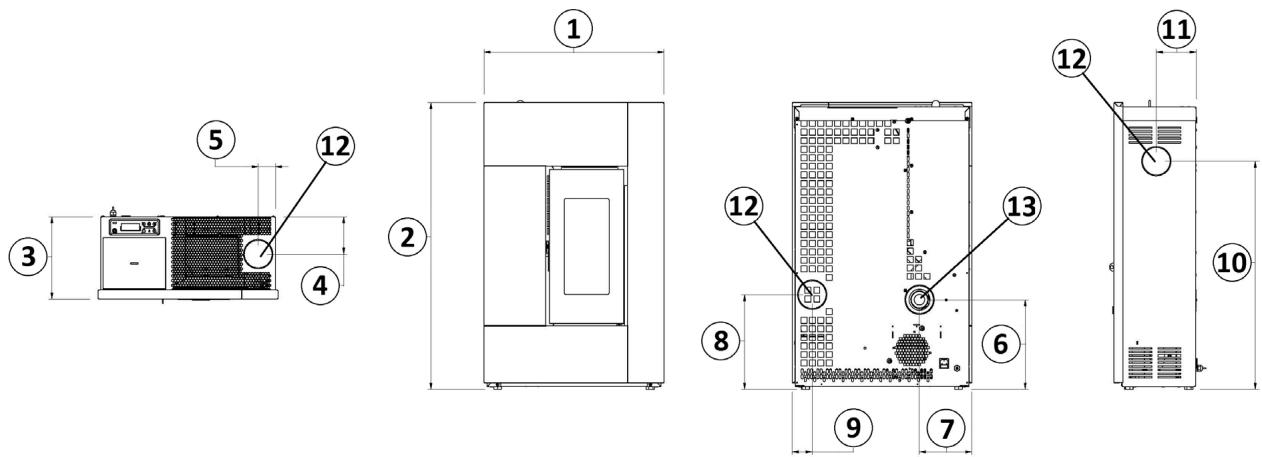

Fig. 21 - Dimensions générales: Spirit³

LEGE NDE	Fig. 21
1	60 cm
2	95,5 cm
3	27,5 cm
4	12,5 cm
5	5,9 cm
6	30,6 cm
7	17 cm
8	31,5 cm
9	6,6 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm
13	Prise d'air comburant d.6 cm

Fig. 22 - Dimensions générales: Grace

LEGENDE	Fig. 22
1	69 cm
2	98,7 cm
3	27,5 cm
4	12,4 cm
5	14,4 cm
6	34,1 cm
7	17,3 cm
8	79,5 cm
9	6,6 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm
13	Prise d'air comburant d.6 cm

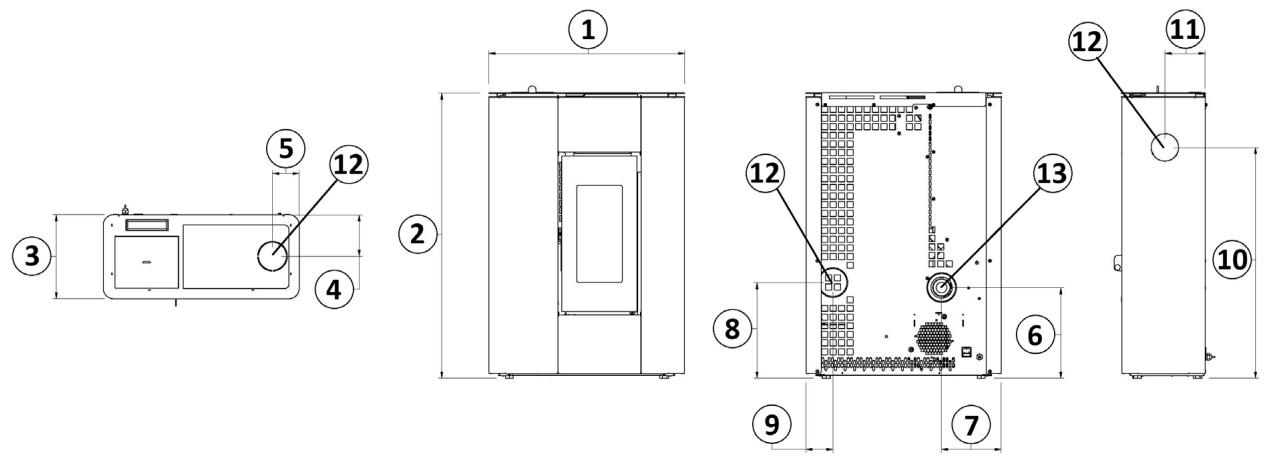

Fig. 23 - Dimensions générales: Atrium

LEGENDE	Fig. 23
1	64,5 cm
2	94 cm
3	27,7 cm
4	13,7 cm
5	8,8 cm
6	29,8 cm
7	19,7 cm
8	31,5 cm
9	8,8 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm
13	Prise d'air comburant d.6 cm

Fig. 24 - Dimensions generales: Roxy

LEGENDE	Fig. 24
1	72,7 cm
2	94,5 cm
3	27,4 cm
4	13,5 cm
5	17,1 cm
6	29,8 cm
7	19,7 cm
8	76 cm
9	17,3 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm
13	Prise d'air comburant d.6 cm

Fig. 25 - Dimensions générales: Madison

LEGENDE	Fig. 25
1	60 cm
2	95,5 cm
3	27,5 cm
4	12,5 cm
5	6 cm
6	30 cm
7	17,5 cm
8	31,5 cm
9	6,5 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm
13	Prise d'air comburant d.6 cm

Fig. 26 - Dimensions generales: Tabla

LEGENDE	Fig. 26
1	71 cm
2	95,5 cm
3	27,5 cm
4	12,5 cm
5	14,5 cm
6	30 cm
7	18,7 cm
8	76 cm
9	16,5 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm
13	Prise d'air comburant d.6 cm

Fig. 27 - Dimensions générales: Solo 5

LEGENDE	Fig. 27
1	60 cm
2	95,5 cm
3	27,5 cm
4	12,5 cm
5	6 cm
6	30 cm
7	17,5 cm
8	31,5 cm
9	6,5 cm
10	76 cm
11	13,2 cm
12	Tuyau d'évacuation d.8 cm
13	Prise d'air comburant d.6 cm

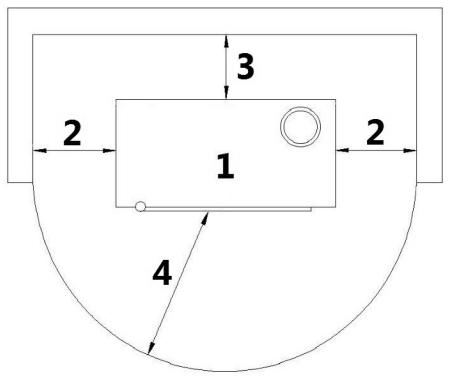

Fig. 28 - Installation générique

LEGENDE Fig.28

1	Poèle
2	Distance latérale minimum = 300 mm
3	Distance arrière minimum = 40 mm
4	Distance frontale minimum = 1000 mm

• Il est obligatoire d'installer le poèle éloigné des murs et/ou meubles, avec un écart minimum de 300 mm aux côtes, de 40 mm derrière, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution de la chaleur dans l'ambiance (voir Fig. 28).
• Si les murs sont en matériel inflammable, contrôle les distances de sécurité (voir Fig. 28).
• Contrôler que à la puissance maximal la température des murs ne doit pas excéder les 80^ . Si il est nécessaire procédé à l'installation sur les murs intercessés d'une plaque résistante au feu.
• En certains pay même les murs portants de maçonnerie sont considérés murs inflammables.

3.4 RETRAIT/MONTAGE DE LA PORTE DU FOYER

RETRAIT DE LA PORTE

Pour certaines interventions (par exemple : montage des flancs et nettoyage), il faut retarder la porte du foyer.

Pour-retirer la porte,procededezla maniere suivante:

Ouvrir la porte.
- À l'aide d'un tournevis, tournier le levier dans le sens de la flèche (voir Fig. 29).
- Lever la porte de façon à ce que les goujons de la porte sortent de l'étrier sur la structure (voir Fig. 30).
.
- Poser la porte dans un lieuURT jusqu'àla prochaineutilisation.

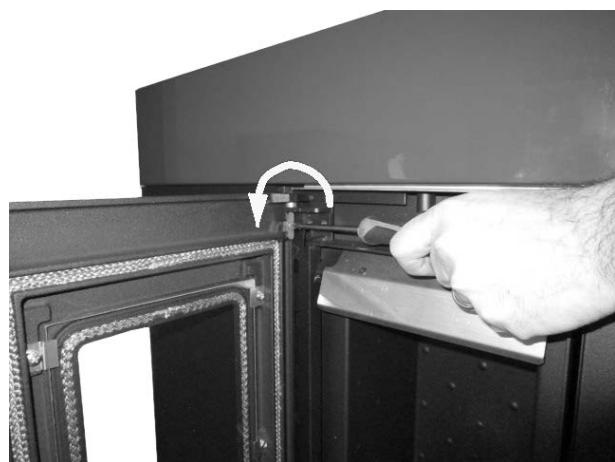

Fig. 29 - Retrait des vis

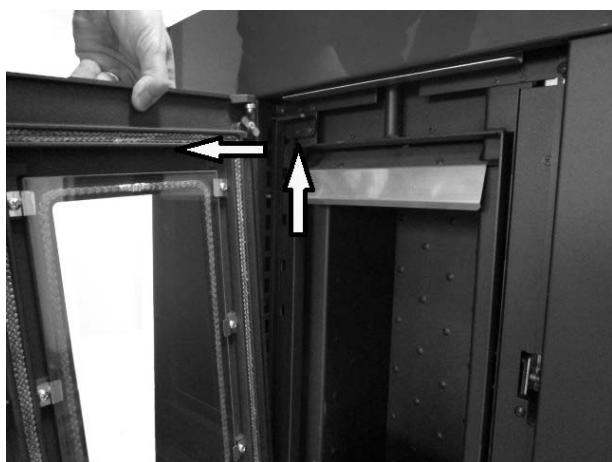

Fig. 30 - Retrait de la porte

MONTAGE DE LA PORTE

Pour le montage de la porte, il faut center les goujons fixés dans la porte sur le trou de l'étrier situé dans la structure.

Lorsque la porte a ete remontee, soulever le levier a l'aide d'un tournevis de facon a ce que la porte soit bloquée.

3.5 MONTAGE DE L'ENCADREMENT GRACE

METAL

• Retirer la porte (voir le chapitre dédié).
• Poser les panneaux colorés sur une surface Fig. 31).
  Fixer les 4 panneaux l'un à l'autre à l'aide des vis fournies (voir Fig. 32 e Fig. 33).

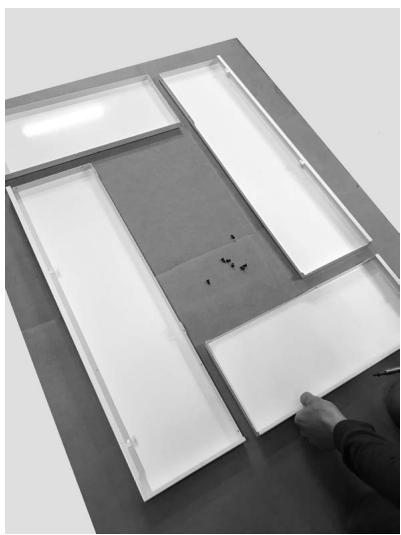

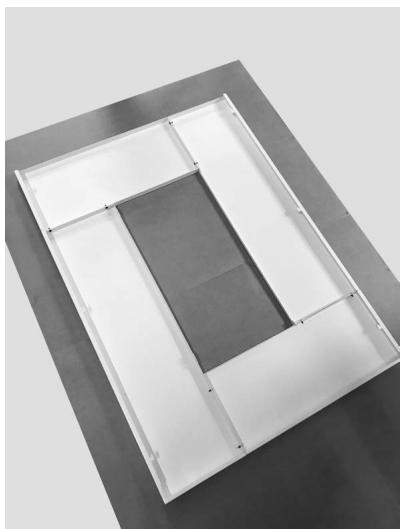

Fig. 31 - Panneaux sur une surface

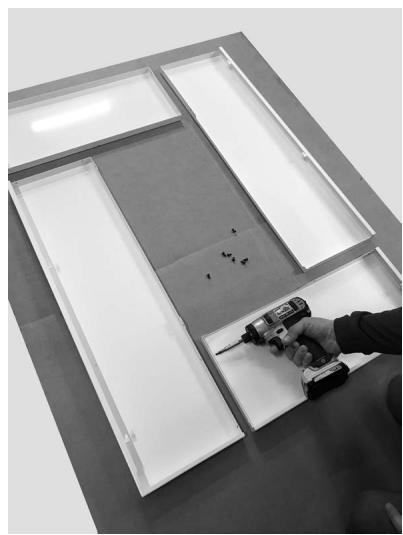

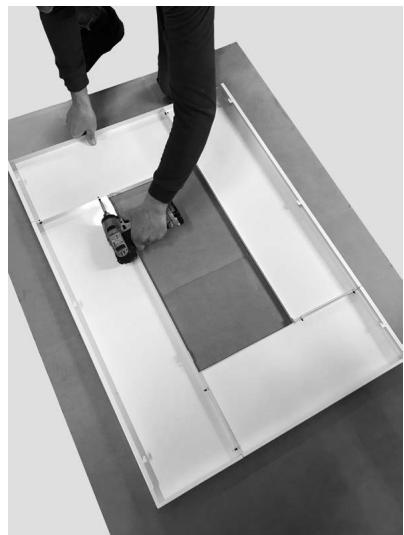

Fig. 32 - Fixation des panneaux 1

Fig. 33 - Fixation des panneaux 2

Une fois le cadre composé (voir Fig. 34), il faut le fixer au poèle à l'aide des dents spécifiques (voir Fig. 35).
- Bloquer le cadre avec 2 vis (voir Fig. 36).
Pour le démontage, procéder dans l'ordre inverse.

Fig. 34 - Encadrement fini

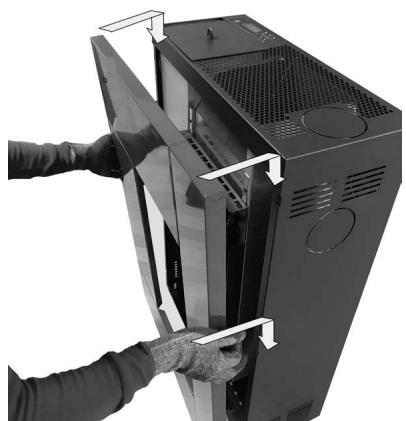

Fig. 35 - Fixation de l'encadrement au poèle

Fig. 36 - Fixation des vis

PIERRE

Fixer les étriers inférieurs (cf. Fig. 37) et supérieurs (voir Fig. 38) de support de la pierre.

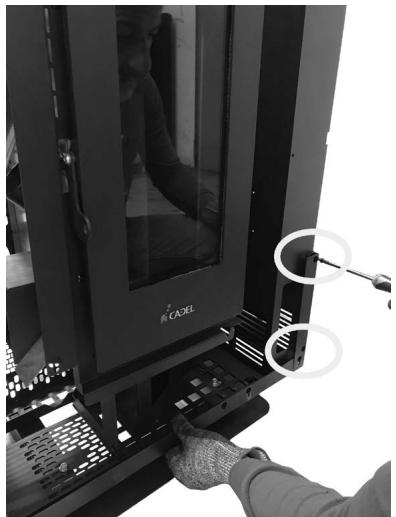

Fig. 37 - Fixation de l'étrier inférieur

Fig. 38 - Fixation de l'étrior supérieur

• Visser les vis à la pierre (voir Fig. 39), la tête de la vis doit dépasser d'environ 1,5 ~mm (voir Fig. 40).

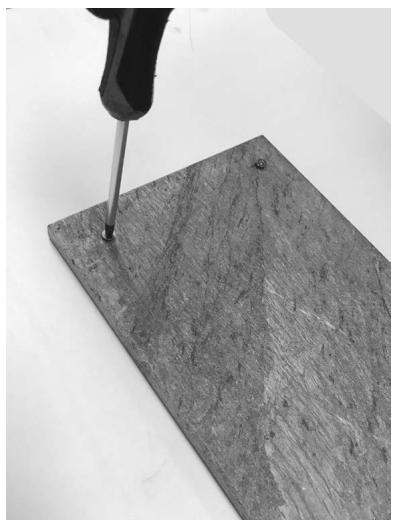

Fig. 39 - Visser les vis

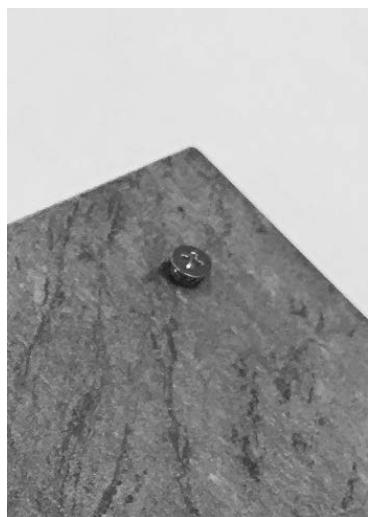

Fig. 40 - La vis doit dépasser

• Prendre les pierres et encastrer la tete de la vis dans le trou spécifique des étriers (voir Fig. 41 et Fig. 42).
• Proceder ainsi pour toutes les pierres (voir Fig. 43).
  Pour le démontage, procéder dans le sens inverse.

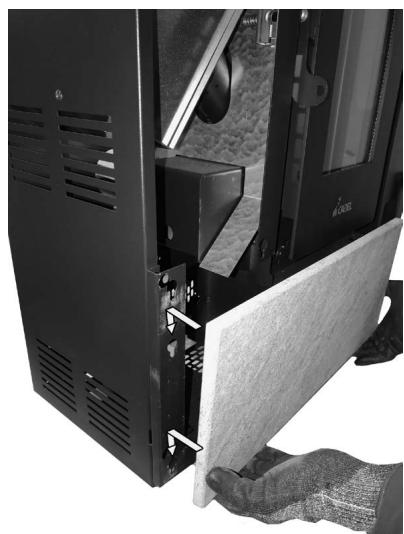

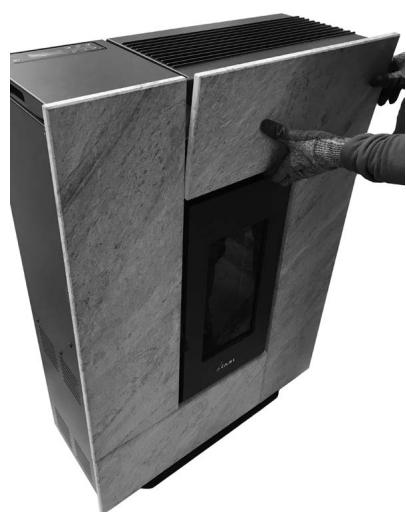

Fig. 41 - Accrocher la pierre

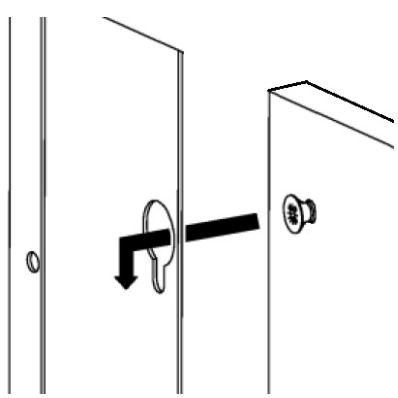

Fig. 42 - Detail de l'accrochage

Fig. 43 - Accrocher toutes les pierres

VERRE

Fixer les étriers inférieurs (cf. Fig. 44) et supérieurs (voir Fig. 45) de support de le verre.

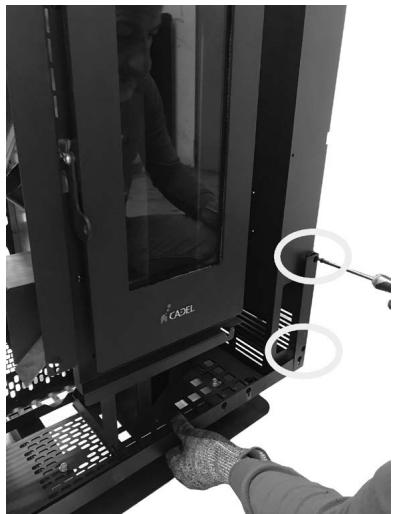

Fig. 44 - Fixation de l'étrier inférieur

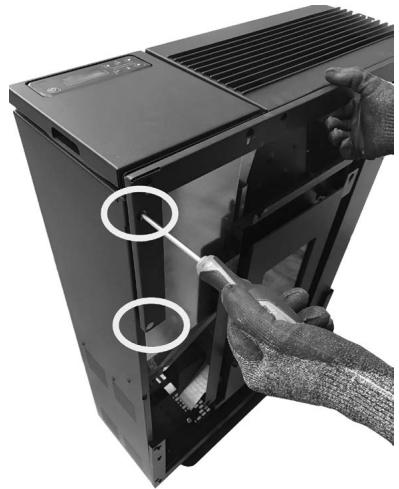

Fig. 45 - Fixation de l'étrier supérieur

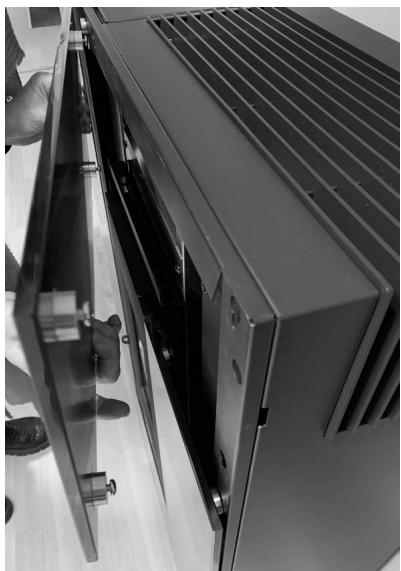

• Visser les vis sur le verre (voir Fig. 46), la tête de la vis doit dépasser d'environ 1,5 ~mm (voir Fig. 47).

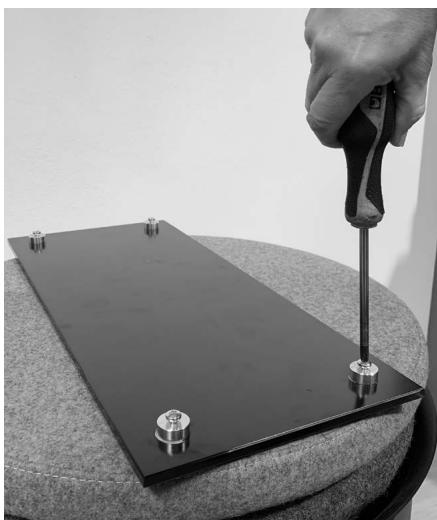

Fig. 46 - Visser les vis

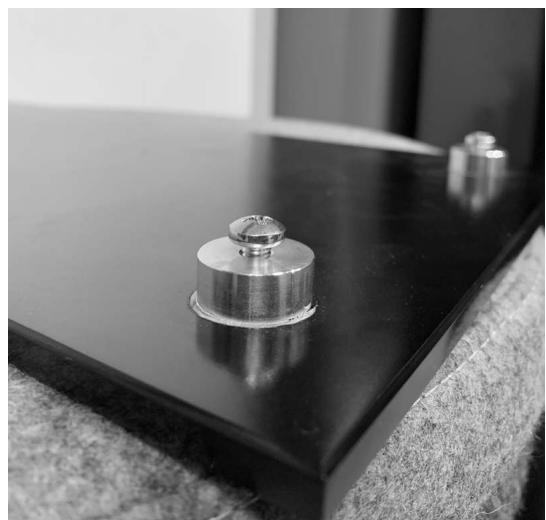

Fig. 47 - La vis doit dépasser

• Prendre les verres et encastrer la tete de la vis dans le trou spécifique des étriers (voir Fig. 48 et Fig. 49).
• Proceder ainsi pour toutes les verres (voir Fig. 50).
  Pour le démontage, procéder dans le sens inverse.

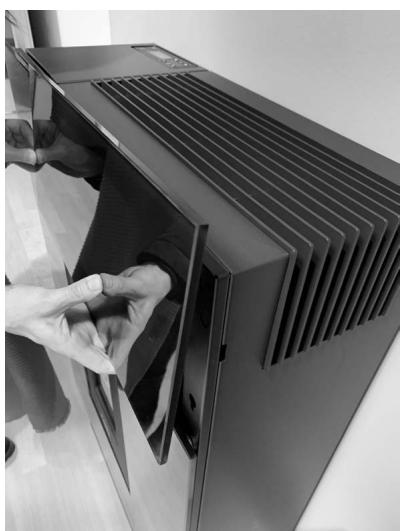

Fig. 48 - Accrocher le verre

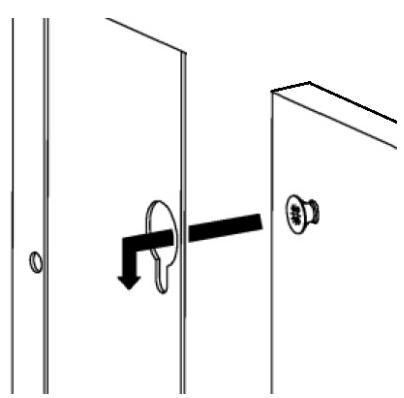

Fig. 49 - Détail de l'accrochage

Fig. 50 - Accrocher toutes les verres

3.6 DEMONTAGE DE L'ENCADREMENT SPIRIT ^3 - MADISON-SOLO 5- TABLEA

• Retirer la porte (voir le chapitre dédié).

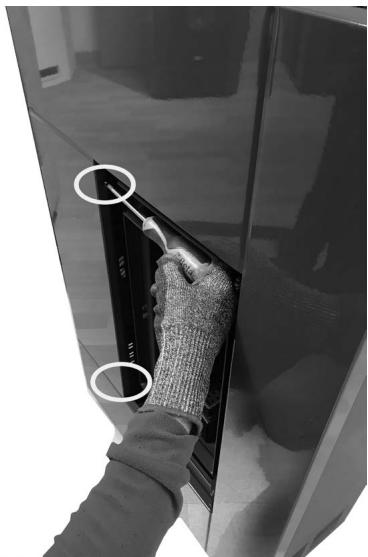

• Dévisser les 2 vis qui fixent l'encadrement à la structure (cf. Fig. 51).

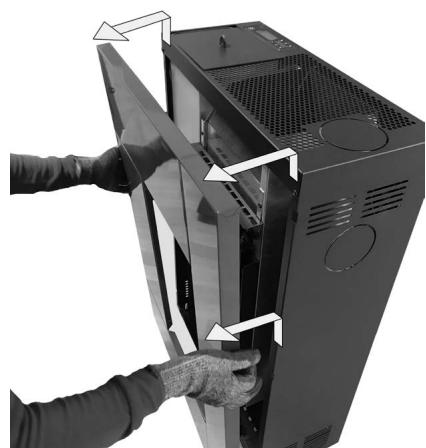

• Décrocher l'encadrement (cf. Fig. 52).
  Pour le montage,proceder dans le sens inverse.

Fig. 51 - Retirer les vis.

Fig. 52 - Decrocher l'encadrement.

3.7 DEMONTAGE PANNEAUX ATRIUM - ROXY

• Retirer la porte (voir le chapitre dédié).
• Retirer les 2 vis des caches avant situés en dessous et au-dessus de la porte (voir Fig. 53 et Fig. 54) puis enlevez les (voir Fig. 55).

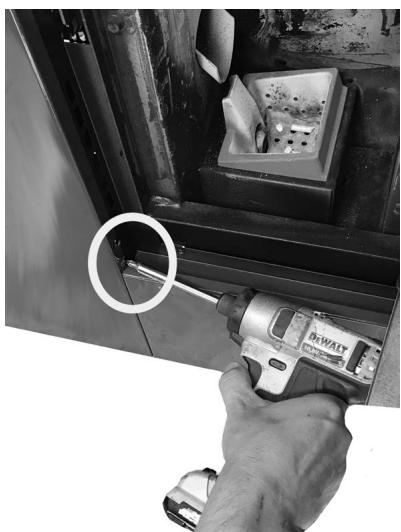

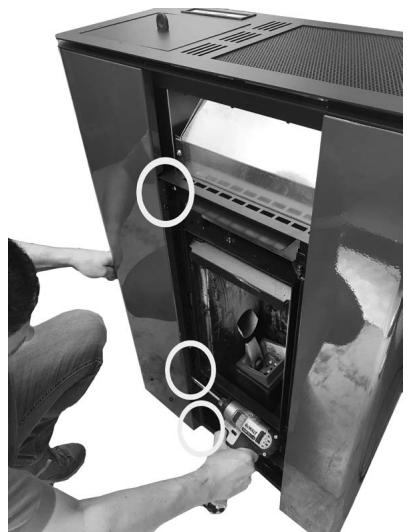

Fig. 53 - Retrait des vis 1

Fig. 54 - Retrait des caches

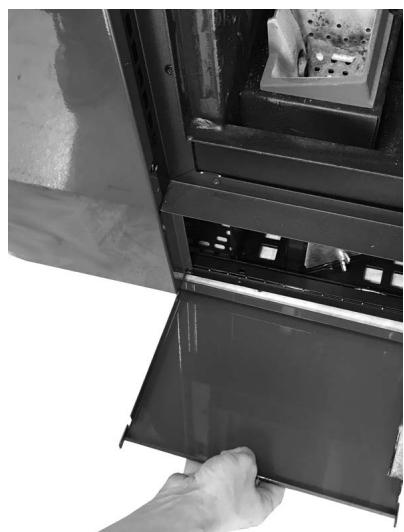

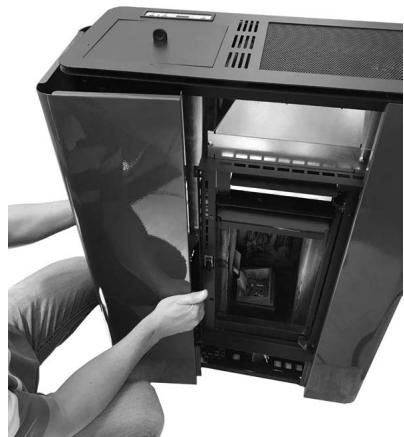

Fig. 55 - Retrait du panneau

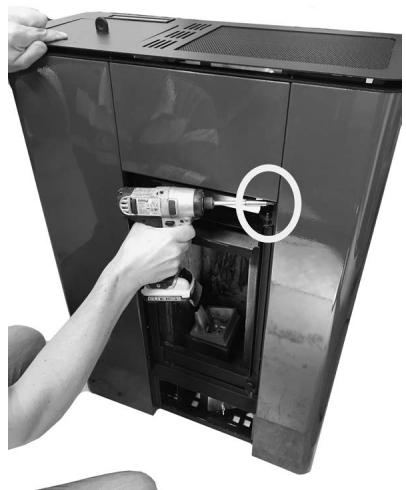

• Dévisser les 3 vis qui fixent l'encadrement à la structure (voir Fig. 56).
• Dévisser les 3 vis dérrière le poèle (voir Fig. 57) etsteroler le panneau (voir Fig. 58).
  Pour le montage,proceder dans le sens inverse.

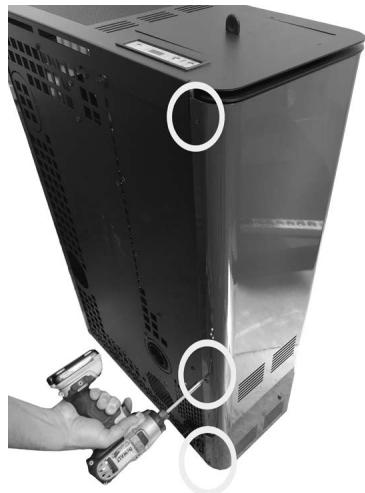

Fig. 56 - Retrait des vis 3

Fig. 57 - Retrait des vis 3

Fig. 58 - Retrait du panneau

3.8 ÉVACUATION SUPÉRIEURE GRACE

Per l'installation du poèle Grace³ avec l'évacuation des fumées supérieure, procédér comme suit :

• À l'aide d'une pince, rompre la grille à proximé de l'évacuation (voir Fig. 59). Sous la grille, il y a des prédecoupes qui facilitent le retrait.
• Une fois le passage ouvert, introduire le tuyau d.80 mm de l'évacuation des fumées (voir Fig. 60).

Fig. 59 - Öter la grille

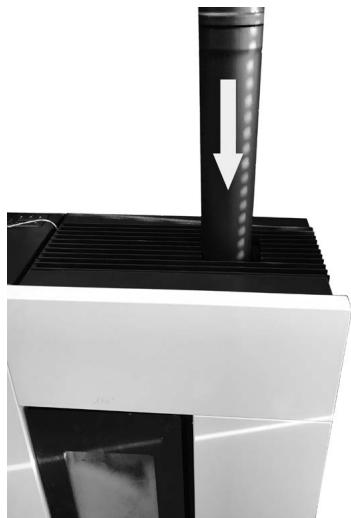

Fig. 60 - Introduire le tuyau

3.9 MONTAGE DU PIEDESTAL GRACE³ (OPTION) ET DU ROXY STAND

Pour le montage du piedestal, professionnel comme suit:

• Allonger le poèle au sol sur le dos.
• Faire coincider les trouss du piédestal avec ceux sur la base du poèle (voir Fig. 61).
• Avec les 2 vis hexagonales et les boulons associés (voir Fig. 62) bloquer le piédestal à la base (voir Fig. 63).

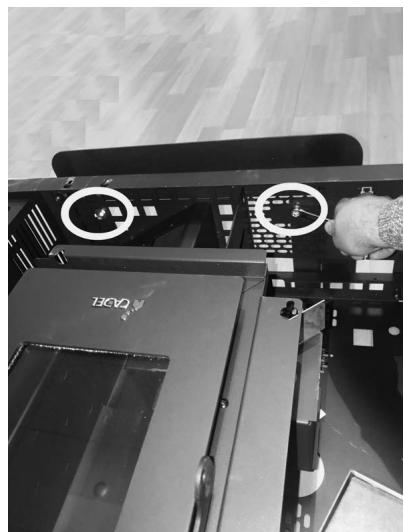

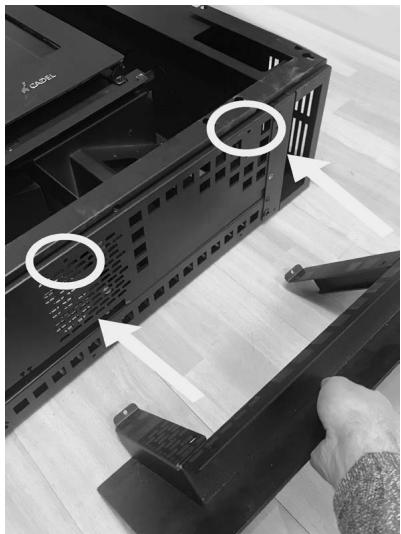

Fig. 61 - Mettre le piédestal en place

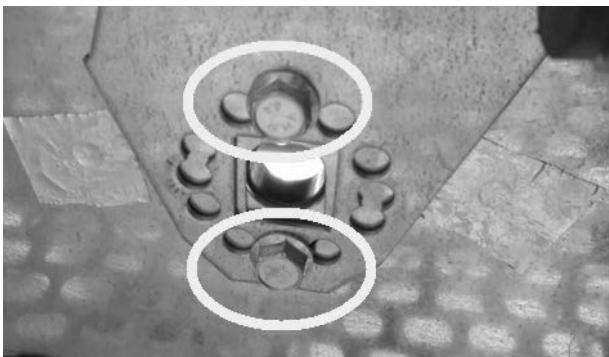

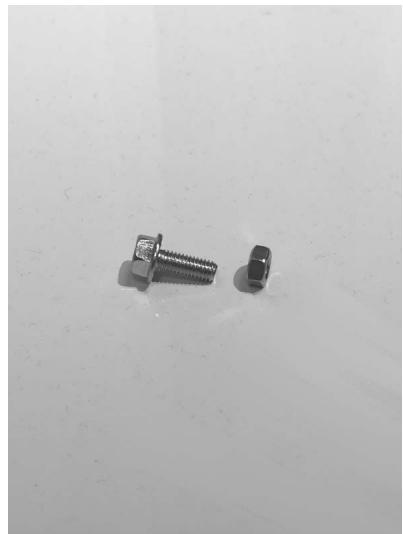

Fig. 62 - Vis hexagonale et boulon

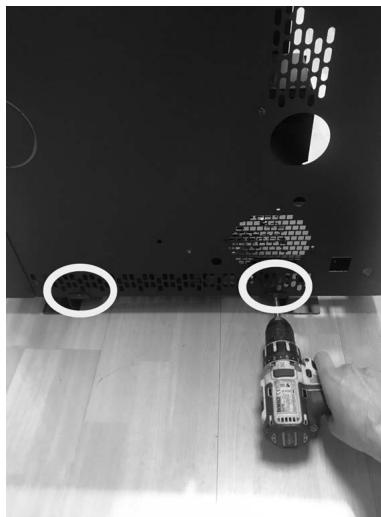

Fig. 63 - Bloquer les vis

• Mettre le poèleABOUT et avec 2 vis, bloquer le piédestal au panneau arrêté (voir Fig. 64).

Fig. 64 - Fixer les vis

3.10 INSTALLATION MURALE GRACE ^3 (OPTIONAL)

La poèle peut être accroché à un mur portant (ja mais sur du placopatre, du bois, etc...). Rappelons que le mur doit être porteuse et de maconnerie (NON placopâtre, bois, etc...) concu pour supporter le poids de l'ensemble du poèle.

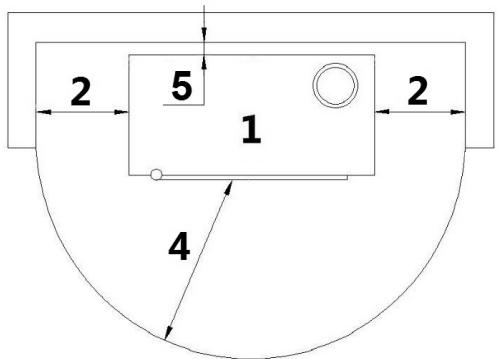

Fig. 65 - Installation murale

LEGENDE Fig.65

• Il est obligatoire dinstaller le poèle éloigné des murs et/ou meubles, avec un écart minimum de 300 mm aux côtes, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution de la chaleur dans l'ambiance (voir Fig. 65).

En certains pay même les murs portants de maconnerie sont considérés murs inflammables.

Si vous voulez installer le poèle avec un mur porteur en matériel non inflammable, vous devez fixer le support au mur (optional cod.5019009).

Consulter une personne compétente qui va préparer les trouss pour la combustion et l'air de combustion.

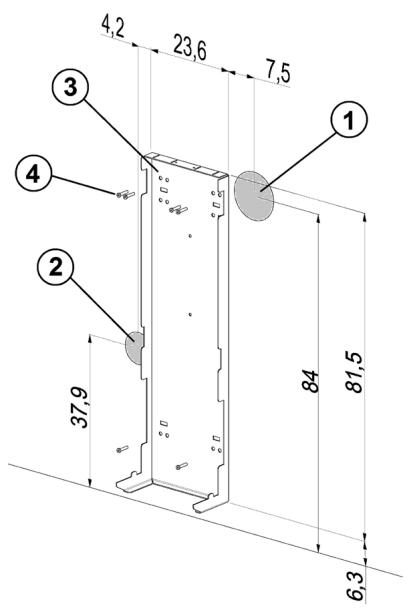

EXAMPLE D'INSTALLATION DU POÉLE À 8 CM DU SOL:

• Percer les trouss dans le mur pour l'évacuation des fumées (réf. 1) et de l'air de combustion (réf. 2) tel qu'indiqué dans Fig. 66.
  Fixer le support au mur (ref. 3) avec des goujons métalliques (réf. 4) adapte pour supporter le poids du poèle.

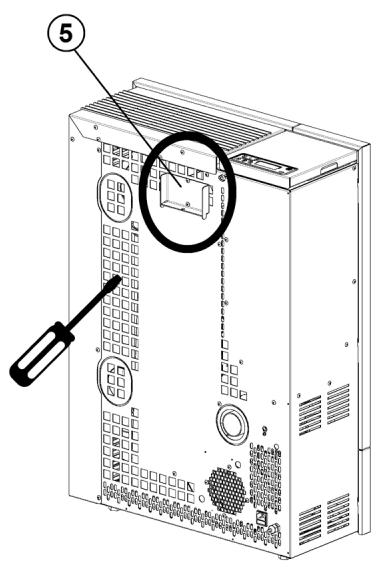

  Fixer l'etrier de blocage (ref. 5) à l'arriere du poèle. Utiliser les vis déjà presents à l'arrière (voir Fig. 67).

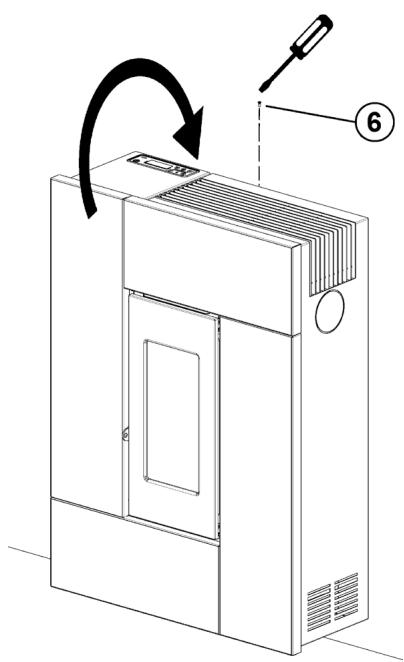

• Lever le poèle et l'accrocher au support (voir Fig. 68). À ce stade, raccorder également les tubes de combustion des fumées et de l'air.
  Tout fixer avec la vis (réf. 6).
  Pour le démontage, procéder dans l'ordre inverse.

Fig. 66-Step 1

Fig.67-Step 2

Fig. 68 - Step 3

LÉGENDE	GRACE3	.
1	Trou d.120 mm pour l'évacuation des fumées
2	Trou d.80 mm pour l'entrée d'air de combustion
3	Support mural
4	Goujons métalliques
5	Étrier de blocage
6	Vis

Important: l'appareil doit être installe par un technicien spécialisé!

• Le branchement électric què s'effectue au moyen d'un cable avec fiche sur une prise électricque capable de supporter la charge et la tension de chaque modèle comme indiqué dans le tableau des données techniques (voir CARACTERISTIQUES a pag.42).
  La fiche doit être facilement accessible quand l'appareil est installé.
• S'assurer que le réseau électrique dispose d'une mise à terre suffisante : si celle-ci est inexistante ou insuffisante, procéder à sa réalisation selon les normes en viqueur.
• Brancher le cable d'alimentation avant sur le dos du poèle (voir Fig. 69 e Fig. 70), puis à une prise murale.

Fig. 69 - Prise électrique avec interrupteur général

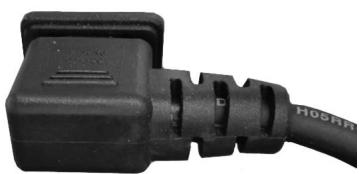

Fig. 70 - Fiche électrique connectée

• Ne pas utiliser de rallonges.
• Si le cable d'alimentation est endommage, il doit être remplaced par un technicien/agréé.
• Débrancher le poèle pendant les périodes d'inutilisation.

3.12 RACCORDEMENT THERMOSTAT EXTERNE (ATRIUM - ROXY - MADISON - TABLA - SOLO 5)

Le poèle a déjà un thermostat interne. Si vous le désirez, le poèle peut être relié à un thermostat ambient externe. Cette opération doit être effectuee par un technicien agrée.

Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poèle. Activer le thermostat externe (configuration d'usine OFF) de la manière suivante :

• Appuyer sur la touche menupendant quelques secondes (1).
  Appuyer plusieurs fois sur la touche P2 jusqu'à l'apparition de M8 - Étalonnages technicien "M8-SEt tEcniqueE".
• Sélectionner en appuyant sur la touche P3.
• Configurer le mot de passer avec les touches P1 ou P2 (laisser les touches enforcées pour accélérer la configuration).
• Confirmer en appuyant sur la touche P3.
• Appuyer sur les touches P1 ou P2 jusqu'à l'affichage de M8 - 2 Set général "M8-2 SET GenErAL".
• Confirmer avec P3.
• Parcourir avec la touche P3 jusqu'à: Pr46 Contrôle habilitée "Pr46 contrôle HAbiLitE".
  Appuyer sur les touches P1 ou P2 pour modifier l'etat.
• Confirmer avec la touche P3.
• Parcourir avec la touche P1 ou P2 jusqu'à MB - Sortie "Mb-EScAPE".
• Confirmer avec la touche P3.
  .
• Appuyer sur la touche P1 (set température) et configurer la valeur t-e "t-E". À présent, le thermostat externe est activé.

3.13 RACCORDEMENT THERMOSTAT EXTERNE (SPIRIT ^3 - GRACE ^3 )

Le poèle a déjà un thermostat interne. Si vous le désirez, le poèle peut être relié à un thermostat ambient externe. Cette opération doit être effectué par un technicien agréé.

Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poële. Activer le thermostat externe (configuration d'usine OFF) de la manière suivante :

Appuyer sur la touche « menu »
Défilé avec les flèches jusqu'à « Selection »
- Sélectionner en appuyant sur « menu »
Défilé à nouveau avec les flèches jusqu'à «Therm. Deporte »
- Sélectionner en appuyant sur « menu »

Appuyer sur les touches - / +
Pour activer le thermostat externe, selectionner « 0n »
Appuyer sur la touche « menu » pour confirmer.

3.14 ÉTALONNAGE DU POÉLE ET MESURE DE LA DÉPRESSION

Cet apparéil est équiné d'un point de détction, placé dans le réservoir, qui permet de mesurer la dépression en chambre de combustion et de vérifier le fonctionnement.

Pour effectuer cette opération procéder comme suit :

Le point de détention de la dépression se trouve derrière le réservoir de pellets.
- Brancher un pressostat numérique à l'aide d'un petit tuyau pour détecter la dépression (voir Fig. 71).
- Charger la vis sans fin en utilisant la fonction appropriée.
- Allumer le poèle et activer "Flamme" à puissance 1 (l'allumage de cet apparéil peut prendre 8 à 10 minutes pour garantir un tirage minimal).
- Comparer les valeurs avec celles indiquées dans le tableau.
- Changer la puissance toutes les 10 minutes et attendre la stabilisation.
- Rentre dans le menu utilisateur et modifier les paramètres si nécessaire.

Fig. 71 - Raccordement du pressostat numérique

DONNÉES	P1	P2	P3	P4	P5
Dépression -température dupoèle 4,9 kW	18 Pa - 140°C	25 Pa - 155°C	31 Pa - 170°C	38 Pa - 185°C	45 Pa - 200°C
Dépression -température dupoèle 7 kW	20 Pa - 130°C	27 Pa - 145°C	35 Pa - 165°C	44 Pa - 200°C	50 Pa - 220°C

Remarque : pour obtenir une combustion optimale les valeurs de dépression doivent être comprises entre + - 5 Pa et les valeurs de température entre + - 10°C

Pour une longue durée de vie du poèle, le nettoyer régulièrement comme indiqué dans les paragraphs reportés ci-dessous.

• Les conduits d'évacuation des fumées (conduit de cheminée + conduit de fumée + cheminée) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d'assurance.
• Au moins une fois par an, il est nécessaire de faire nettoyer la chambre de combustion, de vérifier les joints, de nettoyer les moteurs et les ventilateurs et de contrôler la carte électrique.

Toutes ces opérations doivent être programmes à temps avec le service Technique d'assistance agréé.

• Àprous une longue période de non-utilisation, avant d'allumer le poèle, contrôle que le système d'évacuation des fumées ne soit pas obstrué.
• Si le poèle est utilisé de manière continue et intense, toute l'installation (y compris la cheminée) doit être nettoyée et contrôleé à une fréquence plus importante.
  Pour un remplacement eventuel des parties endommagées, demander une piece détached d'origine à votre Revendeur Agréé

4.2 NETTOYAGE DU COLLECTEUR DES FUMÉES

Chaque mois, nettoyer le système d'évacuation.

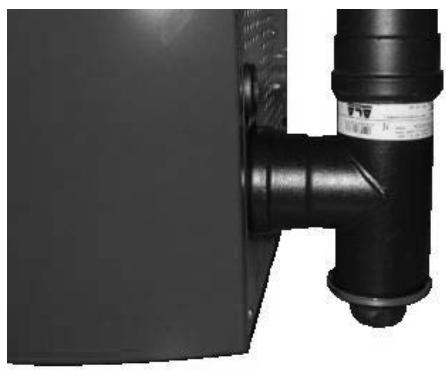

Fig. 72 - Nettoyage du conduit de fumée

Enlever le "T" tampon du raccord (voir Fig. 72).
- Aspirer la cende accumulée à l'intérieur.
- Àprous le nettoyage, répéter l'opération en sens inverse et en vérifier l'intégrité et l'efficacité du joint: si nécessaire le faire remplacer.

Il est important de refermer le bouchon autrement les fumées nocives se rependant dans la salle.

4.3 NETTOYAGE DES PASSAGES DES FUMÉES

Chaque année, nettoyer des passages des fumées.

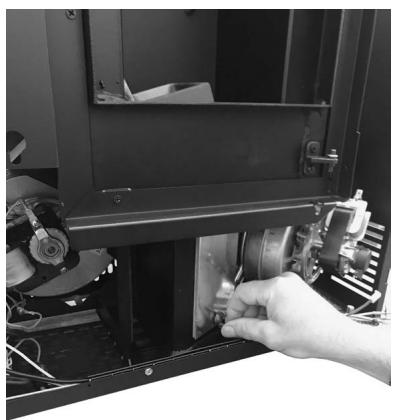

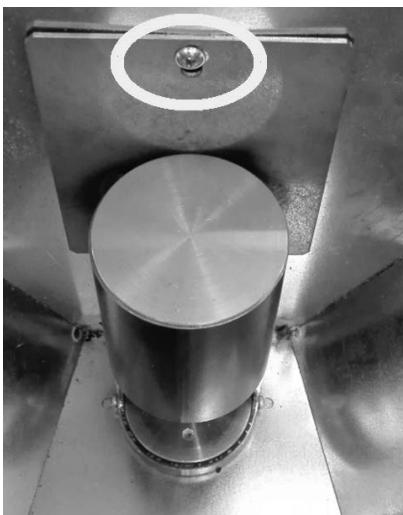

Fig. 73 - Retirer le bouchon d'inspection

• Šter la porte et le revêtement avant (cf. les chapitres dédiés).
• Dévisser les vis et enlever le bouchon d'inspection (cf. Fig. 73).

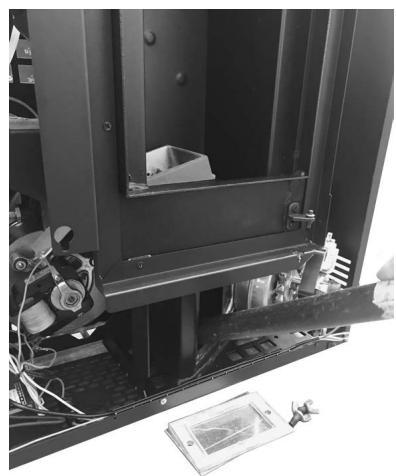

Fig. 74 - Aspirer les cendres

Aspirer les cendres accumulées à l'intérieur (cf. Fig. 74).

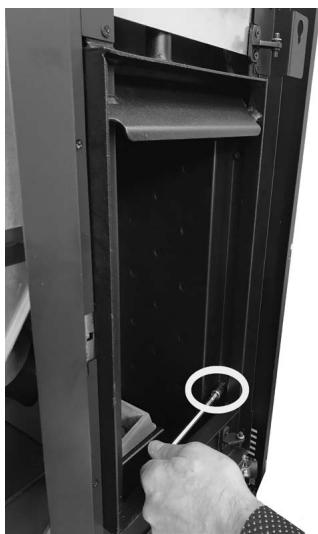

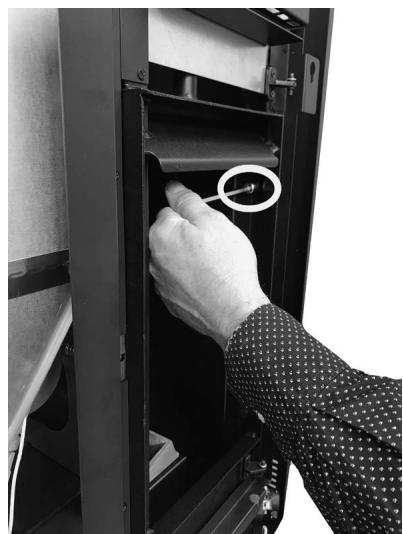

Fig. 75 - Retirer la vis 1

Fig. 76 - Retirer la vis 2

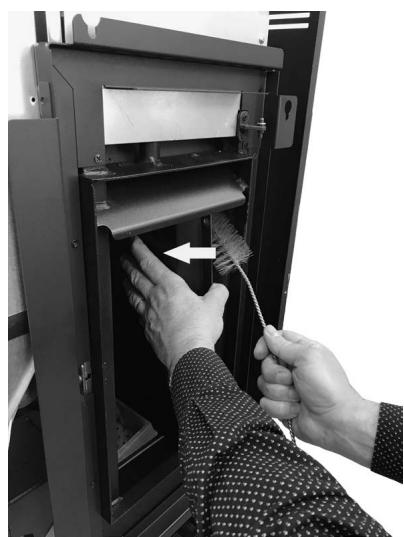

Fig. 77 - Nettoyer avec un goupillon

• Pour nettoyer le passage des fumées à l'intérieur de la chambre de combustion, dévisser les 2 vis (cf. Fig. 75 et Fig. 76) et déplacer la paroi droite pour pouvoir acceder avec un goupillon (cf. Fig. 77).
  Nettoyer et aspirer les cendres accumulées à l'intérieur.
• Àprous le nettoyage, répliquer l'opération inverse en vérifier l'intégrité et l'efficacité du joint d'étanchéité : le remplaçer par des pieces de rechange d'origine si nécessaire.

4.4 NETTOYAGE DU VENTILATEUR ENVIRONNEMENT

Chaque année, nettoyer le ventilateur ambient en enlevant la cende ou la poussière qui pourrait cause un déséquilibre des pales et un bruit accru.

MODELES (SPIRIT3 - ATRIUM - MADISON - SOLO 5)

• Šter la porte et le revêtement avant (voir les chapitres dédiés).
• Aspirer les cendres et la poussière qui se sont accumulées dans le ventilateur (cf. Fig. 78).

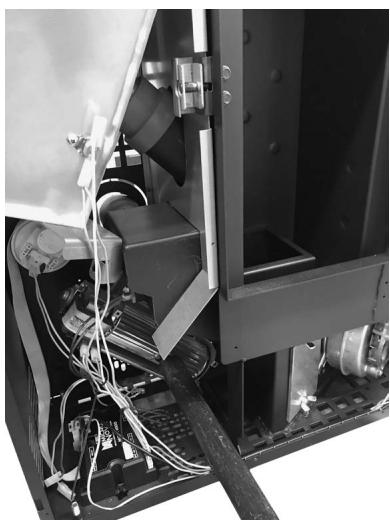

Fig. 78 - Nettoyage de le ventilateur ambient

MODELES (GRACE3 - ROXY - TABLE)

• Šter la porte et le revêtement avant (cf. les chapitres dédiés).
  Le ventilateur d'ambiance est fixé au panneau arrêté du poèle; pour l'enlever, dévisser les 4 vis derrière le poèle (cf. Fig. 79).
• Œter le ventilateur et aspirer les cendres et la poussière qui se sont accumulées dans le ventilateur (cf. Fig. 80).

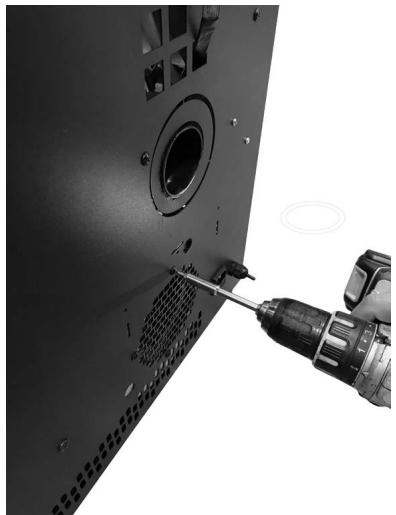

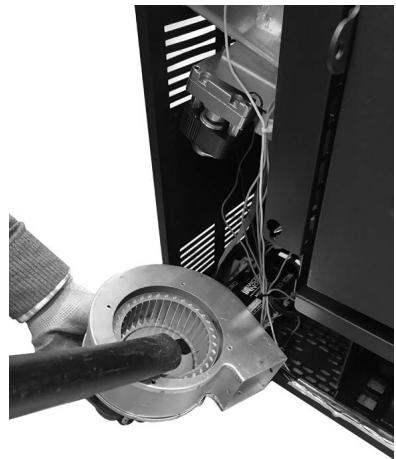

Fig. 79 - Retirer les vis

Fig. 80 - Nettoyage du ventilateur d'ambiance

4.5 NETTOYAGE ANNUEL DU CONDUIT DES FUMÉES

Chaque année, enlever la suite à l'aide de brosses.

Chaque année, enlever la suite à l'aide de brosses.

Le nettoyage doit être effectué par un technicien compétent qui s'occupera du nettoyage du conduit de cheminée, du conduit de fumées et de la cheminée, il vérifiera leur bon fonctionnement et délivrera une déclaration écrite attesting la sécurité de l'installation. Cette opération doit être effectué au moins une fois par an.

4.6 REMPLACEMENT DES JOINTS

Si les joints de la porte à feu, du réservoir ou de la chambre des fumées se détiennent, il est nécessaire de les faire remplaçer par un technicien/agree afin de garantir le bon fonctionnement du poèle.

Utiliser uniquement des pieces de rechange d'origine.

5 EN CAS D'ANOMALIES

5.1 SOLUTION DES PROBLEMES

Avant tout essai et/ou intervention du technicien agree, il devra vérifier que les paramètres de la cartelectronique correspondent à son tableau de referencia.

En cas de doute sur l'utilisation de poèle, TOUJOURS appeler le personnel technique/agréé afin d'éviter des dommages irréparables!

PROBLEME	CAUSE	SOLUTION	INTERVENTION
Le panneau de contrôle ne s'allu-me pas	Le poèle n'est pas alimenté	Vérifier que la fiche soit raccordée.
	Fusibles de protection dans la prise électrique ont sauté	Remplacer les fusibles protection prise électrique (3,15A-250V).
	Panneau de commande défectueux	Remplacer la console du panneau de commande.
	Câble plat défectueux	Remplacer le cable plat.
	Carte électronique défaillante	Remplacer la carte.
Les pellets n'ar-rient pas dans la chambe de combustion	Réserveoir vide	Remplir le réservoir.
	Porte du feu ouver-te ou portillon du pellet ouvert	Fermer la porte du feu et le portillon du pellet et contrôler qu'il n'y ait pas de grains de pellet en correspondance avec le joint.
	Poèle bouché	Nettoyer la chambre des fumées
	Vis sans fin bloquée par un objet étranger (par exemple des clous)	Nettoyer la vis sans fin.
	Motoréducteur vis sans fin cassé	Remplacer le motoréducteur.
	Vérifier qu'aucune "ALARM ACTIVE"	Faire contrôr le poèle par un technicien agrée.
Le feu s'éteint et le poèle s'arrête	Réserve vide	Remplir le réservoir.
	Vis sans fin bloquée par un objet étranger (par ex. des clous)	Nettoyer la vis sans fin.
	Pellets de mauvaisé qualité	Essayer avec d'autres types de pellets.
	Paramètre confi-guré dans la carte à la phase 1 est trop bas	Régler la charge des pellets.
	Vérifier qu'aucune "ALARM ACTIVE" n'apparaisse à l'écran.	Faire contrôle le poèle par un technicien/agree.
Flamme faible ou orange, les pellets ne brûlent pas correctement et la vitre se noircit	Air de combustion insuffisant	Contrôler les points suivants: obstructions eventuelles de l'entrée d'air comburant à l'arrière ou sous le poèle; grille du brasero obstruée et/ou logement brasero obstrué par un excès de centre. Faire nettoyer par un technicien/agree les pales et l'intérieur de l'aspirateur.
	Évacuation ob-struée	La cheminée d'évacuation est partiellement ou totalement obstruée. Appeler un ramoneur qualifié qui effectuera un contrôle depuis l'évacuation du poèle jusqu'àau terminal de cheminée. Nettoyer immédiatement.
	Poèle bouché	Nettoyer l'intérieur du poèle
	Aspirateur des fumées cassé	Les pellets peuvent brûler grâce à la dépression du conduit de fumées sans l'aide de l'aspirateur. Faire immédiatement rem-placesper l'aspirateur des fumées. Le fonctionnement du poèle sans l'aspirateur des fumées peut être nocif pour la santé.
Le ventilateur échangeur continue à tournier même si le poèle est froid	Sonde de tempora-ture des fumées défectueuse	Faire replacer la sonde des fumées.
	Carte électronique défectueuse	Faire replacer la carte électronique.
Cendres autour du poèle	Joints de la portedéflectieux ouabîmés	Faire replacer les joints.
	Tuyaux du conduitde cheminée nonhermétiques	Consulter un ramoneur qualifié qui effectuera immédiatementles raccordements avec du silicone haute température et/oule remplacement des tuyaux par des tuyaux répondant auxnormes en vigueur. La canalisation des fumées non hermétique peut nuire à la santé.
Le poèle à puissan-ce maximale maisil ne chauffe pas	Température am-biante atteinte	Le poèle marche au minimum Élever la température ambienteoushaitée
Le poèle marcheà plein régime.L'écran affiche"SurchauffeFumees"	Températurelimite des fuméesatteinte	Le poèle marche au ralenti, pas de problème.
Le conduit defumée du poèlecondense	Température desfumées trop BASSE	Vérifier que le conduit de fumée ne soit pas obstrué
		Augmenter la puissance minimale de l'appareil (descente degranulés et vitesse ventilateurs)
		Installer un collecteur de condensation
Le poèle marcheà plein régime.L'écran affiche"SERVICE"	Avis de maintenancepériodique (nebloque pas)	Lorsque cette mention clignotante apparait à l'allumage, celasignifie que les heures de fonctionnement préétablies avant lamaintenance sont écoulées. Appeler le centre d'assistance.

6 DONNÉES TECHNIQUES

6.1 INFORMATION POUR LES REPARATIONS

Voici quelques indications pour permettre au technician agree d'acceder aux parties mécaniques du poèle.

• Pour le replacement des fusibles dans la prise électrique qui se trouve à l'arrête du poèle retarder le couvercle en plastique à l'aide d'un tournevis plat (voir Fig. 81) et retarder les fusibles à remplacer.

Fig. 81 - Hublot avec les fusibles a enlever

Procedez comme suit:

Retirer les cottes (voir les chapitres dédiés).
- Àpres ces opérations, vous pouvez acceder à ces composants: motoreducteur, bougie d'allumer, ventilateur d'ambiance, aspirateur des fumées, sonde d'ambiance, sonde des fumées, thermostat, carte électronique, pressostat.
Pour la substitution et/ou nettoyage de la vis sans fin il faut devisser les trois vises du motoriducteur et le defiler, devisser les deux vises au-dessous du motoreducteur de la vis sans fin, enlever la grille de protection des mains à l'intérieur du serbatotio, et enfin devisser les boulons a l'intérieur de la vis sans fin. (voir Fig. 82 Fig. 83)

Fig. 82 - Retirer les vis

Fig. 83 - Retrait des vis

7 CHARACTERISTIQUES

DESCRIPTION	SPIRIT3	ATRIUM	MADISON
LARGEUR	60 cm	64,5 cm	60 cm
PROFONDEUR	27,5 cm	27,7 cm	27,5 cm
HAUTEUR	95,8 cm	94 cm	95,5 cm
POIDS	55 kg	59 kg	55 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 5,5 kW	2,8 - 5,5 kW	2,8 - 5,5 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 4,9 kW	2,5 - 4,9 kW	2,5 - 4,9 kW
EFFICIENCE (Min/Max)	91,5 - 90 %	91,5 - 90 %	91,5 - 90 %
TEMPÉRATURE FUMÉES (Min/Max)	105 - 156 °C	105 - 156 °C	105 - 156 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,7 - 4,0 g/s	2,7 - 4,0 g/s	2,7 - 4,0 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,0188 - 0,0053 %	0,0188 - 0,0053 %	0,0188 - 0,0053 %
EMISSIONS OGC (13% O2) (Min/Max)	7 - 4 mg/Nm3	7 - 4 mg/Nm3	7 - 4 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	130 mg/Nm3	130 mg/Nm3	130 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	235 - 67 mg/Nm3	235 - 67 mg/Nm3	235 - 67 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	18 mg/Nm3	18 mg/Nm3	18 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	11 Pa	11 Pa	11 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coeffic. 0,045 Kw (Min/Max)	60 - 118 m3	60 - 118 m3	60 - 118 m3
CONSOMMATION HORAIRE (Min/Max)	0,57 - 1,17 kg/h	0,57 - 1,17 kg/h	0,57 - 1,17 kg/h
CAPACITÉ RÉSERVOIR	12 kg	12 kg	12 kg
AUTONOMIE (Min/Max)	21,1 - 10,3 h	21,1 - 10,3 h	21,1 - 10,3 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTERIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÈLE A CHAMBRE ÉTANCHÉ	SI	SI	SI
PRISE D'AIR EXTERIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous)	40 / 300 / 0 mm	40 / 300 / 0 mm	40 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm
DESCRIPTION	GRACE3	ROXY	TABLA
LARGEUR	69 cm	72,7 cm	71 cm
PROFONDEUR	27,5 cm	27,4 cm	27,5 cm
HAUTEUR	98,7 cm	94,5 cm	95,5 cm
POIDS	63,5 - 80 kg	63 kg	60 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 7,82 kW	2,8 - 7,82 kW	2,8 - 7,82 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,7 - 7 kW	2,7 - 7 kW	2,7 - 7 kW
EFFICIENCE (Min/Max)	93 - 89,5 %	93 - 89,5 %	93 - 89,5 %
TEMPÉRATURE FUMÉES (Min/Max)	87 - 182 °C	87 - 182 °C	87 - 182 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	3 - 4,9 g/s	3 - 4,9 g/s	3 - 4,9 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,0146 - 0,0103 %	0,0146 - 0,0103 %	0,0146 - 0,0103 %
EMISSIONS OGC (13% O2) (Min/Max)	7 - 4 mg/Nm3	7 - 4 mg/Nm3	7 - 4 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	116 mg/Nm3	116 mg/Nm3	116 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	183 - 129 mg/Nm3	183 - 129 mg/Nm3	183 - 129 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	14 mg/Nm3	14 mg/Nm3	14 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	11 Pa	11 Pa	11 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRÉ ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	65 - 168 m3	65 - 168 m3	65 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,61 - 1,7 kg/h	0,61 - 1,7 kg/h	0,61 - 1,7 kg/h
CAPACITÉ RÉSERVOIR	12 kg	12 kg	12 kg
AUTONOMIE (Min/Max)	19,7 - 7,1 h	19,7 - 7,1 h	19,7 - 7,1 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHE	SI	SI	SI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHE	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côte/en dessous)	40 / 300 / 0 mm	40 / 300 / 0 mm	40 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm
DESCRIPTION	SPIRIT3 - 5kW	ATRIUM 5 - 5kW	MADISON 5 - 5kW
LARGEUR	60 cm	64,5 cm	60 cm
PROFONDEUR	27,5 cm	27,7 cm	27,5 cm
HAUTEUR	95,8 cm	94 cm	95,5 cm
POIDS	55 kg	59 kg	55 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,9 - 5,8 kW	2,9 - 5,8 kW	2,9 - 5,8 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 5,2 kW	2,5 - 5,2 kW	2,5 - 5,2 kW
EFFICIENCE (Min/Max)	91,5 - 89,5 %	91,5 - 89,5 %	91,5 - 89,5 %
TEMPÉRATURE FUMÉES (Min/Max)	105 - 166 °C	105 - 166 °C	105 - 166 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,7 - 4,1 g/s	2,7 - 4,1 g/s	2,7 - 4,1 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,0188 - 0,0113 %	0,0188 - 0,0113 %	0,0188 - 0,0113 %
EMISSIONS OGC (13% O2) (Min/Max)	7 - 4 mg/Nm3	7 - 4 mg/Nm3	7 - 4 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	123 mg/Nm3	123 mg/Nm3	123 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	248 - 141 mg/Nm3	248 - 141 mg/Nm3	248 - 141 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	17 mg/Nm3	17 mg/Nm3	17 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	60 - 125 m3	60 - 125 m3	60 - 125 m3
CONSOMMATION HORAIRE (Min/Max)	0,62 - 1,24 kg/h	0,62 - 1,24 kg/h	0,62 - 1,24 kg/h
CAPACITÉ RÉSERVOIR	12 kg	12 kg	12 kg
AUTONOMIE (Min/Max)	19,4 - 9,7 h	19,4 - 9,7 h	19,4 - 9,7 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHÉ	SI	SI	SI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous)	40 / 300 / 0 mm	40 / 300 / 0 mm	40 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm

DESCRIPTION	SOLO 5 - 5kW
LARGEUR	60 cm
PROFONDEUR	27,5 cm
HAUTEUR	95,5 cm
POIDS	55 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,9 - 5,8 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 5,2 kW
EFFICIENCE (Min/Max)	91,5 - 89,5 %
TEMPÉRATURE FUMÉES (Min/Max)	105 - 166 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,7 - 4,1 g/s
EMISSIONS CO (13% O₂) (Min/Max)	0,0188 - 0,0113 %
EMISSIONS OGC (13% O₂) (Min/Max)	7 - 4 mg/Nm³
EMISSIONS NOx (13% O₂) (Max)	123 mg/Nm³
TENEUR moyenne de CO à 13% O₂ (Min/Max)	248 - 141 mg/Nm³
TENEUR moyenne de POUSSIÈRES à 13% O₂ (Max)	17 mg/Nm³
DéPRESSION CHEMINÉE (Min/Max)	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO
DIAMÈTRE ÉVACUATION FUMÉES	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	60 - 125 m³
CONSOMMATION HORAIRE (Min/Max)	0,62 - 1,24 kg/h
CAPACITÉ RÉSERVOIR	12 kg
AUTONOMIE (Min/Max)	19,4 - 9,7 h
ALIMENTATION	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm²
POÈLE A CHAMBRE ÉTANCHÉ	SI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHÉ	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côte/en dessous)	40 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm

89019046B

Rev.00-2020
