EDEN - Radiateur électrique UNIVR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique décentralisé
Marque	UNIVR
Modèle	EDEN (ERD 501)
Puissances disponibles	750 W, 1000 W, 1500 W, 2000 W
Alimentation électrique	Raccordement fixe 230 V, avec fil pilote (optionnel)
Hauteur (hors tout)	58 cm (750 W, 1000 W) / 68 cm (1500 W, 2000 W)
Poids	Environ 8 à 12 kg selon puissance
Type de thermostat	Électronique avec bouton rotatif et contrôle NFC via smartphone (application UNIV'R TOUCH)
Modes de chauffe	Hors Gel (bleu, <12°C), Eco (vert, 12-21°C), Confort (orange, 21-35°C)
Détection d'ouverture de fenêtre	Oui, active par défaut, désactivable via l'application
Programmation hebdomadaire	Oui, via l'application UNIV'R TOUCH
Fonction Baby Care	Optionnelle, active en mode manuel après activation
Compatibilité fil pilote	Oui, 6 ordres, actif par défaut en position Smartphone
Indicateur LED	Mode (bleu/vert/orange) et chauffe (rouge)
Température de consigne	7°C à 35°C (réglable par paliers ou via application)
Calibrage de température	Manuel via application (offset jusqu'à +2°C)
Compteur d'énergie	Intégré, nécessite paramétrage de la puissance et du coût kWh
Installation	Fixation murale avec 4 consoles (chevilles non fournies)
Distances de sécurité	15 cm du mur latéral, 8 cm du sol, 15 cm au-dessus, 60 cm dans pièce d'eau
Entretien	Dépoussiérage avec microfibre, sans produits abrasifs
Garantie	10 ans cœur et corps de chauffe, 2 ans régulation et composants électriques
Service après-vente	04-75-700-705, www.univrchauffage.fr

FOIRE AUX QUESTIONS - EDEN UNIVR

Comment installer le radiateur EDEN UNIVR ?

L'installation doit être réalisée par une personne qualifiée, hors tension. Raccordez les conducteurs (terre, neutre, phase) dans la boîte de dérivation selon le schéma fourni. Fixez les consoles au mur en respectant les distances de sécurité : 15 cm du mur latéral, 8 cm du sol, 15 cm au-dessus de l'appareil. Voir le schéma de pose en dernière page de la notice.

Comment utiliser le contrôle via smartphone ?

Placez le bouton rotatif sur la position icône smartphone . Téléchargez l'application UNIV'R TOUCH depuis Google Play ou l'App Store. Activez le NFC sur votre smartphone, puis présentez le dos du téléphone sur la zone NFC du radiateur. Suivez les étapes LIRE, CHOISIR, ÉCRIRE dans l'application.

Que signifient les différentes couleurs de la LED ?

La LED Mode indique le mode de chauffe : bleu pour Hors Gel, vert pour Eco, orange pour Confort. La LED Chauffe s'allume en rouge lorsque le radiateur chauffe. Un clignotement rapide des deux LEDs indique un défaut de sonde de température.

Comment régler la température manuellement ?

Tournez le bouton rotatif de 0 à 5. Chaque position correspond à une plage de température : 1 ≈ 10°C, 2 ≈ 16°C, 3 ≈ 22°C, 4 ≈ 28°C, 5 ≈ 35°C. La position 0 arrête le thermostat mais conserve les réglages.

La fonction détection d'ouverture de fenêtre est-elle active en mode manuel ?

Oui, elle est active par défaut en mode manuel. Si une chute de température supérieure à 2°C en moins de 15 minutes est détectée, la chauffe s'arrête et la LED clignote en bleu. Le radiateur reprend automatiquement lorsque la température remonte de 0,4°C. Vous pouvez désactiver cette fonction depuis l'application.

Comment programmer le radiateur à la semaine ?

Depuis l'application UNIV'R TOUCH, accédez au menu Programme. Activez ou désactivez le mode fil pilote. Cliquez sur une journée pour définir des plages horaires (Eco, Confort, Hors Gel). Copiez les réglages sur d'autres journées si besoin. Écrivez les paramètres sur le radiateur en présentant le smartphone.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que l'interrupteur à l'arrière est sur I (marche). Assurez-vous que le bouton rotatif n'est pas sur 0 ou sur une position trop basse. Vérifiez le calibrage de température via l'application. Si le problème persiste, contactez le SAV au 04-75-700-705.

Comment entretenir le radiateur ?

Dépoussiérez régulièrement avec une microfibre, surtout avant chaque remise en chauffe et en fin de saison. N'utilisez pas de produits abrasifs ou de solvants. Ne couvrez jamais l'appareil pour éviter la surchauffe.

Le radiateur peut-il être installé dans une salle de bain ?

Oui, à condition de le fixer à plus de 60 cm d'un appareil sanitaire (baignoire, douche) et qu'aucun dispositif de commande ne soit accessible depuis l'eau. L'installation doit respecter la norme NFC 15.100.

Quelle est la garantie du radiateur EDEN UNIVR ?

La garantie constructeur est de 10 ans sur le cœur et le corps de chauffe, et de 2 ans sur la régulation et les composants électriques, à compter de la date d'achat. En cas de panne, contactez le SAV. La garantie ne couvre pas une installation non conforme ou une sous-puissance.

MODE D'EMPLOI EDEN UNIVR

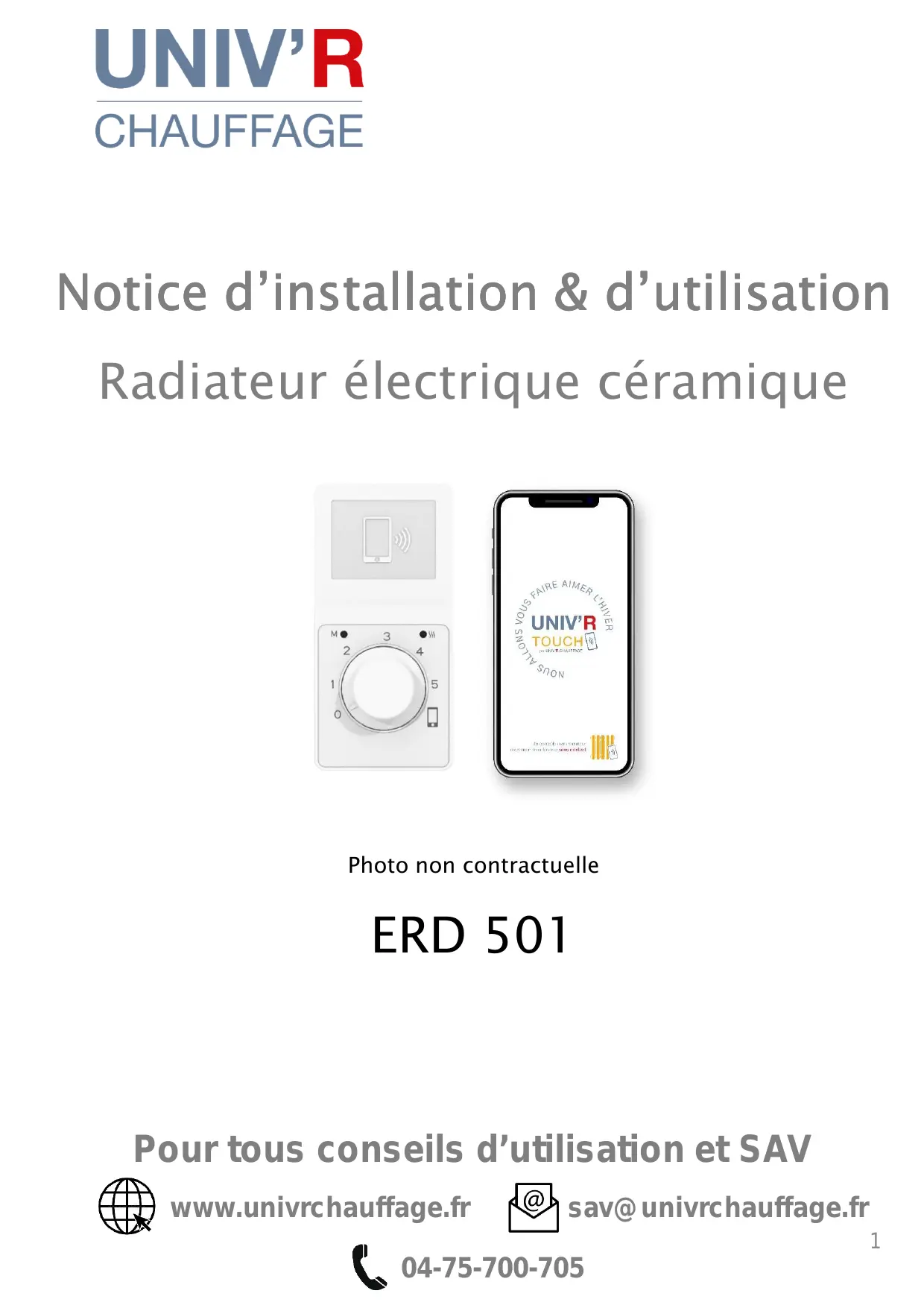

Notice d'installation & d'utilisation Radiateur électrique céramique

Photo non contractuelle

ERD 501

Pour tous conseils d'utilisation et SAV

MISE EN GARDE :

- Il est formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air (risque de surchauffe).

- Placer l'appareil à plus de 15 cm d'un mur latéral.

- Ne jamais fixer de tablette à moins de 15 cm du dessus de l'appareil.

- Ne pas installer un appareil à moins de 8 cm du sol.

- Peut être utilisé dans une pièce d'eau à condition de le fixer à plus de 60 cm d'un appareil sanitaire. Installer l'appareil de façon à ce qu'aucun dispositif de commande ne puissent être touché par une personne se trouvant dans la baignoire ou dans la douche.

- Il est interdit d’utiliser une fiche pour le branchement de l’appareil.

- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

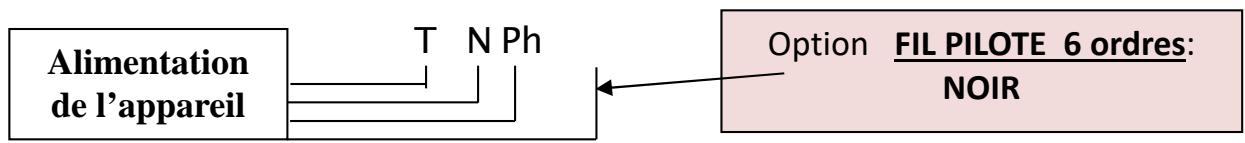

Brancher les trois conducteurs du câble secteur dans la boite de dérivation comme indiqué :

Câblage appareil: Terre: fil jaune et vert ; Neutre: bleu ou gris ; Phase: fil marron.

Câblage électrique de l'habitation: Terre: fil jaune et vert; Neutre: fil bleu Phase: fil marron, rouge ou noir.

Un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Si le câble d'alimentation est endommagé, il doit être remplacé par le distributeur, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement.

Cet appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne adulte qualifiée.

L'installation doit être faite conformément aux règles d'installation de la NFC 15.100.

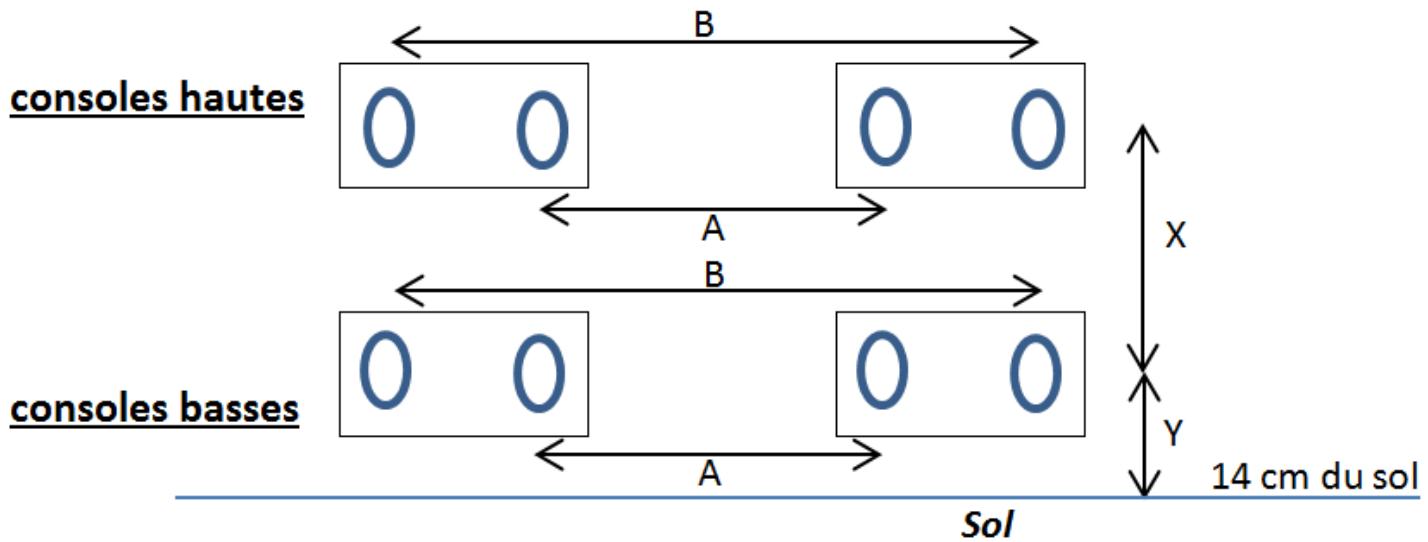

Cf. : Schéma de pose des consoles de fixation en dernière page

FIL PILOTE

Les fonctions du fil pilote permettent de faire passer les informations de chauffe venant de la centrale de programmation de l'habitation au radiateur. Raccorder le fil pilote (noir) dans le boîtier d'alimentation de l'habitat et se reporter au manuel d'utilisation de votre centrale de programmation.

Isoler le fil pilote s'il n'est pas utilisé.

INTRODUCTION

Votre thermostat vous permet de contrôler votre radiateur électrique suivant deux interfaces possibles :

• L'interface bouton rotatif vous donne accès au control manuel de la température selon les différents modes disponibles (Hors Gel, Eco, Confort), à l'arrêt de chauffe et une position smartphone afin d'activer le second interface via smartphone (ci-après).
• L'interface smartphone qui vous permet d'activer avec votre smartphone équipé de la fonction « NFC – Sans contact » l'ensemble des paramètres tels que présentés dans cette notice.

Rappel : La programmation, l'activation ou désactivation des fonctions intelligentes, le paramétrage et la lecture du compteur d'énergie, le paramétrage des modes et leur utilisation nécessitent l'utilisation d'un smartphone compatible NFC.

PREMIERE UTILISATION

Mise sous tension de l'appareil

Un interrupteur est positionné à l'arrière droit de votre appareil du même côté que le thermostat.

En position 0/arrêt, l'appareil ne chauffe pas, vos réglages sont conserves.

En position I/marche, l'appareil se met en chauffe selon la consigne indiquée manuellement à l'aide du bouton rotatif ou depuis votre smartphone si le bouton est positionné sur l'icône smartphone 📁.

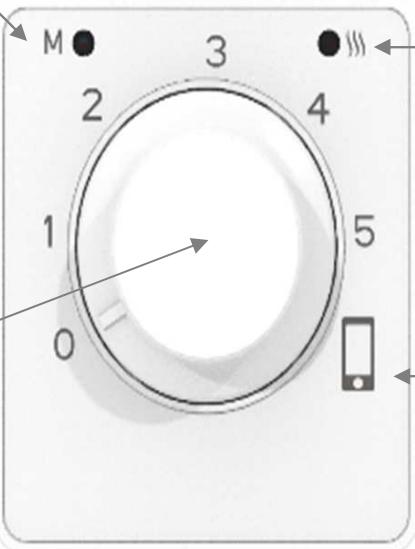

1- PILOTAGE DU RADIATEUR AVEC LE BOUTON ROTATIF

La molette graduée permet un contrôle manuel du thermostat par une simple rotation du bouton de 0 à 5 pour accéder aux différents modes de chauffe et de temperatures et un accès à la fonction fil pilote / smartphone en positionnant le

bouton sur l'icône

Témoin de Mode de Chauffe Selon l'intensité de chauffe choisie (0 à 5) la couleur de la diode change.

Zone de mise en contact

Avec le smartphone pour lecture et écriture des fonctions et paramètres

Bouton rotatif gradué

Pour varier l'intensité de chauffe, arrêter la chauffe ou activer les fonctions fil pilote et smartphone.

M 2 3 4 1 5 0 ↓ ↓

Témoin de chauffe

La diode s'éclaire en rouge lorsque le radiateur est en chauffe.

Fonction smartphone

Une fois le bouton positionné sur cette icône, le radiateur est paramétrable avec votre smartphone ou par défaut par fil pilote.

# La fonction détection d'ouverture de fenêtre est active même en utilisation manuelle. Elle peut être désactivée depuis l'application (p.11). La fonction Baby care, si activée depuis l'application, est active même en mode manuel.

# Les fonctions programmation et fil pilote sont disponibles depuis l'application smartphone en positionnant le curseur du bouton sur l'icône ☐. Par défaut, lorsque vous positionnez la molette sur cette icône, le radiateur est en mode Fil Pilote actif. Pour le désactiver, entrez dans le menu « programme » depuis l'application (p.9 et 12).

1.1 Présentation des différents paramètres et règles de chauffe

Position Bouton	Fonction activée	Voyant Mode	Voyant Chauffe
0	Arrêt du thermostat	Clignote bleu 3 fois puis s’éteint	Eteint, Pas de chauffe
1 à 5	Régulation de la température:- Position 1 ≈ 10^ - Position 2 ≈ 16^ - Position 3 ≈ 22^ - Position 4 ≈ 28^ - Position 5 ≈ 35^	Hors Gel (bleu) < 12^ Eco (vert) de 12^ à 21^ Confort (orange)de 21^ à 35^	Chauffe en cours (rouge)
SmartphoneOu fil pilote par défaut	Régulation selon le paramétrage effectué avec l’application smartphone Par défaut, la fonction fil pilote est active dans cette position. La position se matérialise par un léger point dur à passer .	Passage en blanc clignotant puis indication du mode de chauffe :Hors Gel (bleu)Eco (vert)Confort (orange)

Paramétrage du radiateur via smartphone si la molette est en mode manuel (0 à 5)

Le paramétrage du radiateur par smartphone est possible quelle que soit la position de la molette. Vous pouvez procéder à des lectures et écritures depuis votre smartphone même si vous gérez manuellement la température de consigne (0 à 5). Ainsi vous pouvez connaître les paramètres mémorisés par le radiateur et les modifier également. Ces réglages ne seront toutefois fonctionnels qu'une fois la molette positionnée sur l'icône smartphone 📞.

- L'interface smartphone qui vous permet d'activer avec votre smartphone équipé de la fonction « NFC – Sans contact ». L'application UNIV'R TOUCH est disponible sur :

Zone de mise en contact smartphone pour lecture et écriture des fonctions et paramètres

2- Pilotage du radiateur avec un smartphone ANDROID

1.1 Compatibilité

Votre smartphone doit fonctionner avec une version d'Android supérieure ou égale à la version 5.0 et doit être équipé de la fonction NFC

NFC

Pour vérifier si votre smartphone Android est équipé NFC, deux possibilités :

1/ Lancer l'application « Paramètres » de votre smartphone. Dans le menu « Connexion », doit apparaître la ligne « NFC et paiement ».

2/ Depuis la page d'accueil, activer le menu déroulant en faisant glisser votre doigt deux fois du haut vers le bas et vérifier la présence du logo « NFC ».

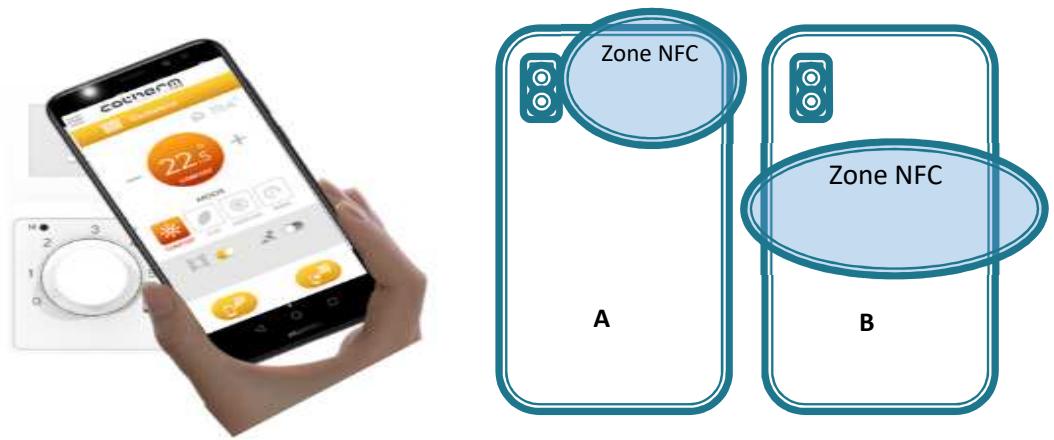

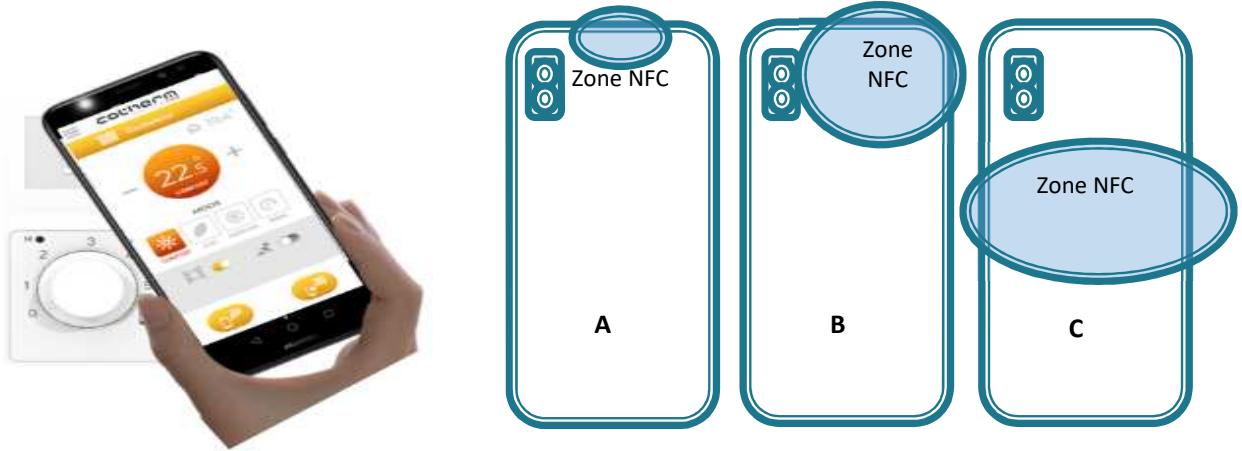

1.2 Usage du mode NFC / SANS CONTACT

Le capteur NFC / Sans contact se situe à l'arrière de votre smartphone. Selon les modèles, le capteur NFC peut être situé en haut (A) ou au milieu (B) de votre smartphone (cf. schémas). Lors de la première utilisation, il est important de repérer par l'usage la zone du capteur NFC.

1.3 Téléchargement de l'application UNIV'R TOUCH

L'application est disponible sur la plateforme de téléchargement Google Play

Avant le téléchargement, assurez-vous de l'activation de la fonction NFC.

Dévérouiller l'écran de vôtre smartphone et présentez le dos du smartphone sur la zone NFC du radiateur. Automatiquement votre smartphone pointera l'application UNIV'R TOUCH à télécharger sur le store.

3- Pilotage du radiateur avec un smartphone APPLE

3.1 Compatibilité

Tout Iphone à partir de la version 7 est compatible.

La version IoS 13 ou supérieure doit être installée sur le smartphone pour un usage en mode sans contact via l'application UNIV'R TOUCH.

3.2 Usage du mode NFC / SANS CONTACT

Le capteur NFC / Sans contact se situe à l'arrière de votre Iphone. Selon les modèles, le capteur NFC peut être situé dans les zones A, B ou C (cf. schémas). La plupart d'entre eux se trouve dans la configuration A. Lors de la première utilisation, il est important de repérer par l'usage la zone du capteur NFC.

3.3 Téléchargement de l'application UNIV'R TOUCH

L'application est disponible sur la plateforme de téléchargement APPLE STORE

Pointage automatique sur APP STORE à partir des Iphones XS, XR et plus

Avant téléchargement, déverrouiller votre Iphone et présentez le de dos sur la zone sans contact du radiateur. Automatiquement, votre Iphone pointera sur l'application UNIV'R TOUCH à télécharger sur le store.

Si vous disposez d'un lphone 7 / 8 ou X équipée de IoS 13 et + alors procédez à la recherche et chargement de l'application UNIV'R TOUCH depuis l'APP STORE comme pour n'importe quelle autre application

4. Principe d'utilisation de l'application UNIV'R TOUCH

UNIV'R TOUCH permet d'accéder facilement à l'ensemble des fonctions de paramétrage et de programmation de votre radiateur. Pour cela, il convient de respecter le principe d'utilisation rappelé ci-dessous et cela pour chaque radiateur équipant votre habitation.

OUVRIR L'APP

UNIV'R TOUCH NOTUS ALLOUIS VOU'S FAIRE AIMER L'INVER

LIRE

Touche LIRE et suivre les instructions
ou
Présenter le smartphone (lecture automatique)

CHOISIR

UNIV'R RADIATEUR 17.2° - 21.5° CONFORT MODE CONSORT ECO LONG-CELL MEOO

ECRIRE

Touche ECRIRE et suivre les instructions

1

LIRE : c'est l'étape préalable à réaliser pour connaître les paramétrages et réglages enregistrés dans le radiateur. Ainsi, cela vous permet de repartir des informations contenues dans le radiateur afin de les contrôler ou de les modifier.. Lors de la 1ère utilisation, procédez obligatoirement à une lecture avant tout utilisation et paramétrage du radiateur avec UNIV'R TOUCH.

2

CHOISIR : c'est ici que vous naviguez dans les différents menus de l'application afin de procéder aux réglages souhaités : réglage de T°, programmation...

3

ECRIRE : Une fois vos réglages terminés sur l'application UNIV'R TOUCH vous pouvez envoyer les informations au radiateur. Pour cela, appuyez sur la touche écrire et approchez le dos de votre smartphone de la zone sans contact du radiateur.

ASTUCE : le copier / coller : Procédez au même réglage de plusieurs radiateurs de votre habitation. Choisissez vos réglages sur l'application, appuyez sur écrire et approchez le dos de votre smartphone de la zone sans contact du radiateur. Répétez cette même opération sur l'ensemble des radiateurs concernés sans passer par l'étape LIRE afin de conserver le paramétrage.

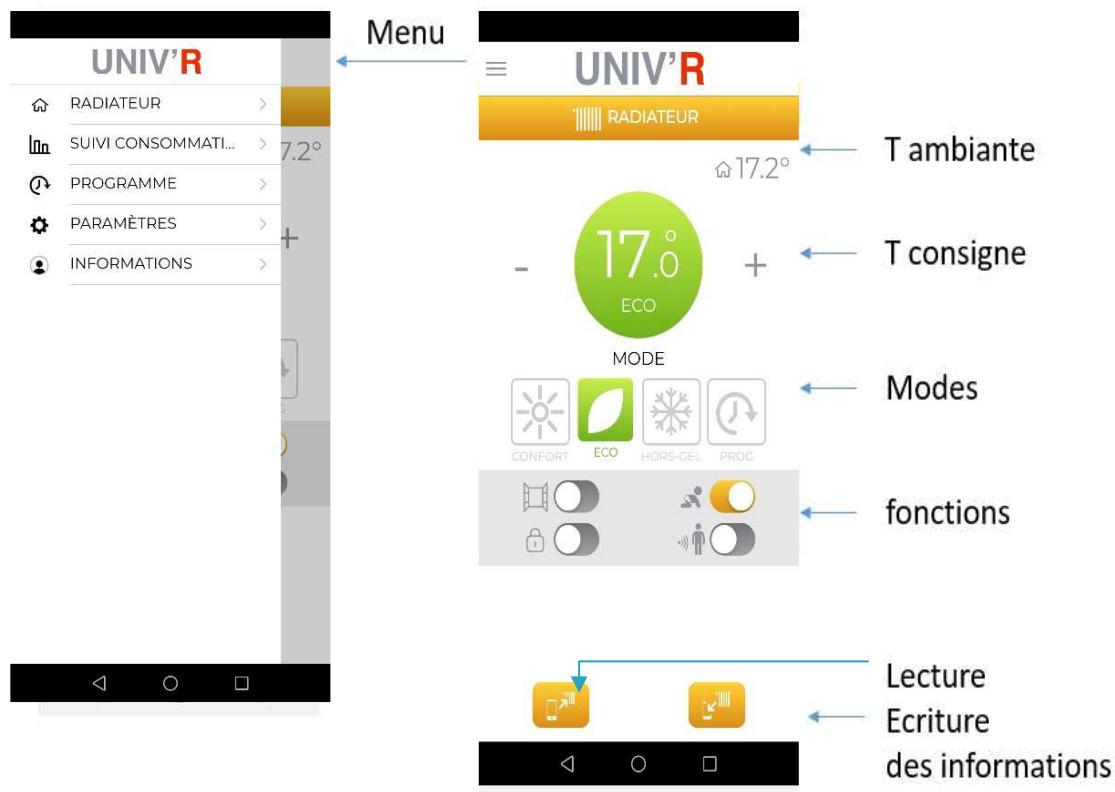

3.1 Principe de navigation de l'application UNIV'R TOUCH

UNIV'R RADIATEUR > SUIVI CONSOMMATI... PROGRAMME > PARAMÈTRES > INFORMATIONS > Menu UNIV'R RADIATEUR 17.2° T ambiante - 17.0° ECO MODE T consigne + Modes fonctions Lecture Ecriture des informations

Le bouton ≡ situé en haut à gauche donne accès au menu de navigation.

3.2 Fonctions accessibles par l'application UNIV'R TOUCH

L'application met à disposition les fonctions de réglage du radiateur (température, mode et activation de fonctions), de paramétrage du suivi de consommation d'énergie, la programmation avec ou sans fil pilote.

Rappel : Chaque menu de l'application comporte un bouton LECTURE et un bouton ECRITURE.

Ecrans / Menu
Radiateur	Lecture de l’ensemble des informations mémorisées dans le radiateur	Ecriture de l’ ensemble des informations saisies dans l’ Application
Suivi consommation	Lecture des informations relatives aux écrans menus affiché	Ecriture des informations saisies dans l’ écran affiché
Programme
Paramètres

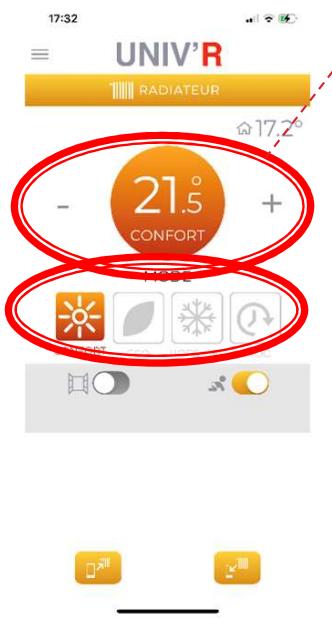

Réglages du radiateur

Accédez à l'ensemble des fonctions de paramétrage :

• réglage de la température en appuyant sur les touches +/-
• changement de mode par appui sur les icônes soleil, feuille, flocon
• (dés)activation des fonctions intelligentes (ouverture fenêtre...)
• lecture et écriture
• accès menu général

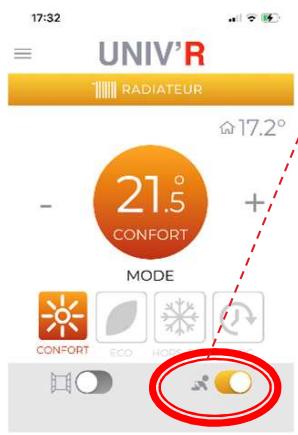

UNIV'R RADIATEUR 17.2° 21.5° CONFORT MODE GNDY HORS-CEL PROG

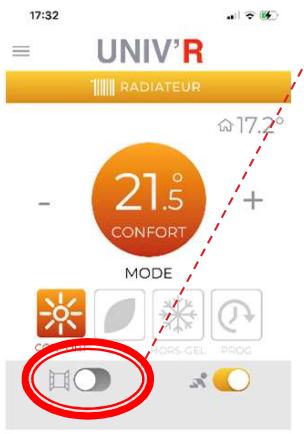

Détecteur d'ouverture de fenêtre

Vous pouvez activer / désactiver le détecteur d'ouverture de fenêtre

Une fois activé en glissant le bouton situé à côté de l'icône

- votre radiateur détecte une chute de température supérieure à 2°C en moins de 15 minutes, la chauffe est coupée et la diode de Mode clignote Bleu.

L'appareil reviendra dans sa position initiale, lorsque la température de la pièce sera remontée naturellement de + 0,4°C.

Cette fonction est activée ou désactivée en glissant le bouton situé à côté de l'icône

Ce dispositif permet que la façade du radiateur reste tempérée lors de la montée en température.

Le temps nécessaire pour atteindre la température demandée peut être peut être plus long avec l'activation de la fonction Baby care.

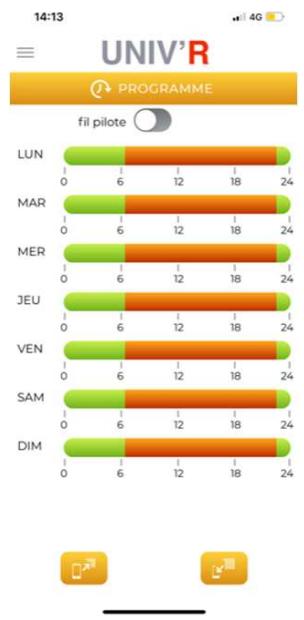

Programmation du radiateur

Programmez vos radiateurs facilement en quelques touches :

• Activez / désactivez le mode fil pilote (haut de page)
• Cliquez sur une journée pour faire apparaître la plage horaire
• Définissez vos plages horaires et modes de chauffe souhaités
• Copier / coller les réglages sur une ou plusieurs journées
• Lancer une écriture pour activer la programmation sur le radiateur

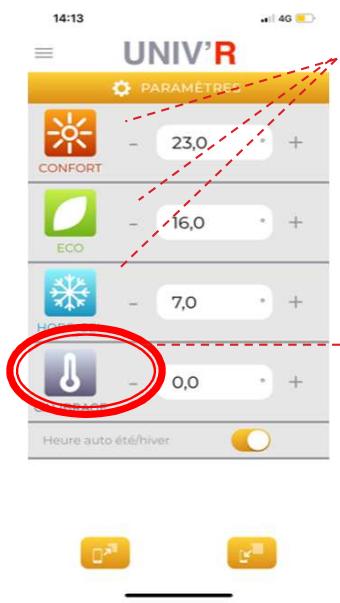

14:13 UNIV'R PARAMÉTRES CONFORT - 23,0 + ECO - 16,0 + 7,0 + 0,0 + Heure auto été/hiver

Paramétrage des températures du radiateur

Définissez les températures souhaitées :

• Pour chaque mode, assignez une T° de consigne
• Ainsi à chaque changement de Mode, la T° demandée est appliquée
• Un simple +/- dans les champs concernés permet de régler la T°

Calibrage de la température du radiateur

Afin de faire coïncider parfaitement la température de consigne et la température réelle de la pièce, il est possible de calibrer manuellement la température du radiateur.

Température mesurée – Affichage de la consigne = valeur de calibrage.

Exemple : 22°C dans la pièce mesurée avec un thermomètre alors que la consigne demandée au thermostat (affichée) est de 20°C. La valeur de l'offset est 22-20 = +2°C. Dans le menu calibrage l'utilisateur devra entrer +2°C

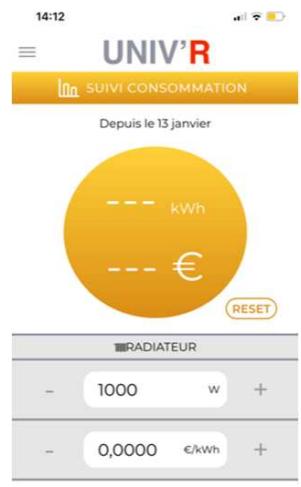

14:12 UNIV'R SUIVI CONSOMMATION Depuis le 13 janvier - - - kWh - - - € RESET RADIATEUR - 1000 w + - 0,0000 €/kWh +

Compteur d'énergie

Mesurer votre consommation d'énergie

• renseigner la puissance du radiateur (watts) à l'aide des +/-
• renseigner le coût unitaire du kw/h selon votre abonnement
• écrire ces informations dans le radiateur à l'aide du bouton « écrire »
• Vous pouvez consulter à chaque lecture l'énergie consommée
• Remise à zéro : appuyer sur RESET (grisé) + ECRIRE

4- REGLES DE GESTION DES MODES ET DES TEMPERATURES

En gestion manuelle c'est-à-dire avec le bouton rotatif Le thermostat suit la température de consigne selon la position du bouton rotatif. La fonction Détection d'ouverture de fenêtre est active en gestion manuelle. Pour la désactiver, il convient de la faire depuis l'application. La fonction Baby care une fois activée depuis l'application reste active en mode manuel.

En position « Smartphone », Le thermostat fonctionne selon le réglage réalisé avec l'application.

En l'absence d'activation de programme ou de fil pilote Le thermostat fonctionne selon le mode choisi parmi : CONFORT, ECO, HORS GEL.

En Programme Vous avez activé un programme a l'aide de l'application, le thermostat suit les modes de fonctionnement définis par la programmation entre CONFORT, ECO et HORS-GEL. Selon les jours et heures programmés.

En Ordre fil pilote (commande externe) En l'absence de programme, l'interface fil pilote est active et peut être raccordée à un appareil de programmation externe. (Voir manuel du programmateur externe). La fonction peut être activée ou désactivée depuis l'application / menu programme.

5- PRECISION SUR LA DETECTION DE FENETRE

Cette fonction est active en mode manuel (bouton) et paramétrable depuis l'application : Elle permet de générer des économies d'énergie sans arrêt préalable de la régulation :

Quand le thermostat détecte une « ouverture de fenêtre » la LED MODE clignote en bleu. La fonction peut être annulée ou réinitialisée en orientant le bouton sur la position « 0 ».

La sensibilité de la fonction est réduite pendant 3 heures après la mise sous tension ou après l'abaissement de la température de consigne afin d'avoir une température stabilisée dans la pièce.

6- VALEURS PAR DEFAULT – REGLAGE USINE

Fonction	Paramètres
Gamme de régulation	7°C a 35°C
Confort	21°C
Eco	16°C
Hors gel	7°C
Programme	Désactivé00 :00 - 06 :00 : Eco06 :00 - 23 :00 : Confort23 :00 - 00 : Eco
Fil pilote	Actif
Détection ouverture de fenêtre	Activée
Protection enfant . Baby care	Désactivé

7- DIAGNOSTIC

Indicateurs	Diagnostic
LED Mode ☉ et chauffe en clignotant rapide	La sonde de température est défectueuse. Vérifier la connexion ou remplacer la sonde
LED Mode ☉ en clignotement lent	Indique une perte de l’heure, alors que la régulation est en position Smartphone, en mode programme actif.Cette indication disparait soit après une écriture avec L’APP, soit après manipulation du bouton rotatif. Après une coupure secteur en mode programme et suite a une perte de l’heure, la régulation redémarre en mode Confort.

VOTRE RADIATEUR NE CHAUFFE PAS... vérifiez que l'interrupteur est sur marche (p.4) ou que le calibrage est aligné via l'application (cf. page 12).

8- DONNEES TECHNIQUES – GARANTIES

GARANTIE USINE :

Nos appareils sont garantis 10 ans (cœur et corps de chauffe), la régulation et les composants électriques 2 ans, à partir de la date d'achat.

En cas de panne, contactez-nous au 04-75-700-705.

La garantie s'entend retour magasin.

EXCLUSION DE LA GARANTIE

• Installation non conforme.
• Utilisation non conforme aux précautions d'utilisations précisées ci-dessus.
• Puissance de l'appareil mal adaptée au volume à chauffer (un appareil jaunit ou noircit uniquement s'il est en sous puissance) : cf. tableau ci-dessous.
• Consultez notre site internet www.univrchauffage.fr ou composez notre numéro client 04 75 700 705.

Type d'appareil :	Appareil de chauffage électrique décentralisé régulation ERD 501
Caractéristiques	Symbole	Références				Unité
		FVP1C03M-0507	FVP1C03M-0510	FVP1C03M-0515	FVP1C03M-0520
Puissance Thermique
Puissance thermique nominale	Pnom	0,75	1,00	1,50	2,00 kW
Puissance thermique minimale (indicative)	Pmin	N.A	N.A	N.A	N.A	kW
Puissance thermique maximale continue	Pmax,c	0,75	1,00	1,50	2,00 kW
Consommation électrique auxiliaire
A la puissance thermique nominale	elmax	0,00	0,00	0,00	0,00 kW
A la puissance thermique minimale	elmin	0,00	0,00	0,00	0,00 kW
En mode veille	eISB	0,00081	0,00081	0,00081	0,00081 kW
Caractéristiques						Unité
Type d'apport de chaleur, pour les dispositif de chauffage décentralisés électriques à accumulation uniquement
Contrôle thermique manuel de la charge avec thermostat intégré						oui
Type de contrôle de la puissance thermique/de la température de la pièce
Contrôle électronique de la température de la pièce						oui
Contrôle électronique de la température de la pièce et programmateur hebdomadaire						oui
Autres options de contrôle
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte						oui
Option contrôle à distance						oui
Contrôle adaptatif de l'activation						oui

Afin d'assurer le parfait fonctionnement du radiateur et surtout de ne pas mettre ce dernier en sous puissance, donc en surconsommation, il est particulièrement important de respecter le tableau de rapport puissance / volume ci-dessous.

Toute panne due à une sous puissance fait partie des exclusions de garantie.

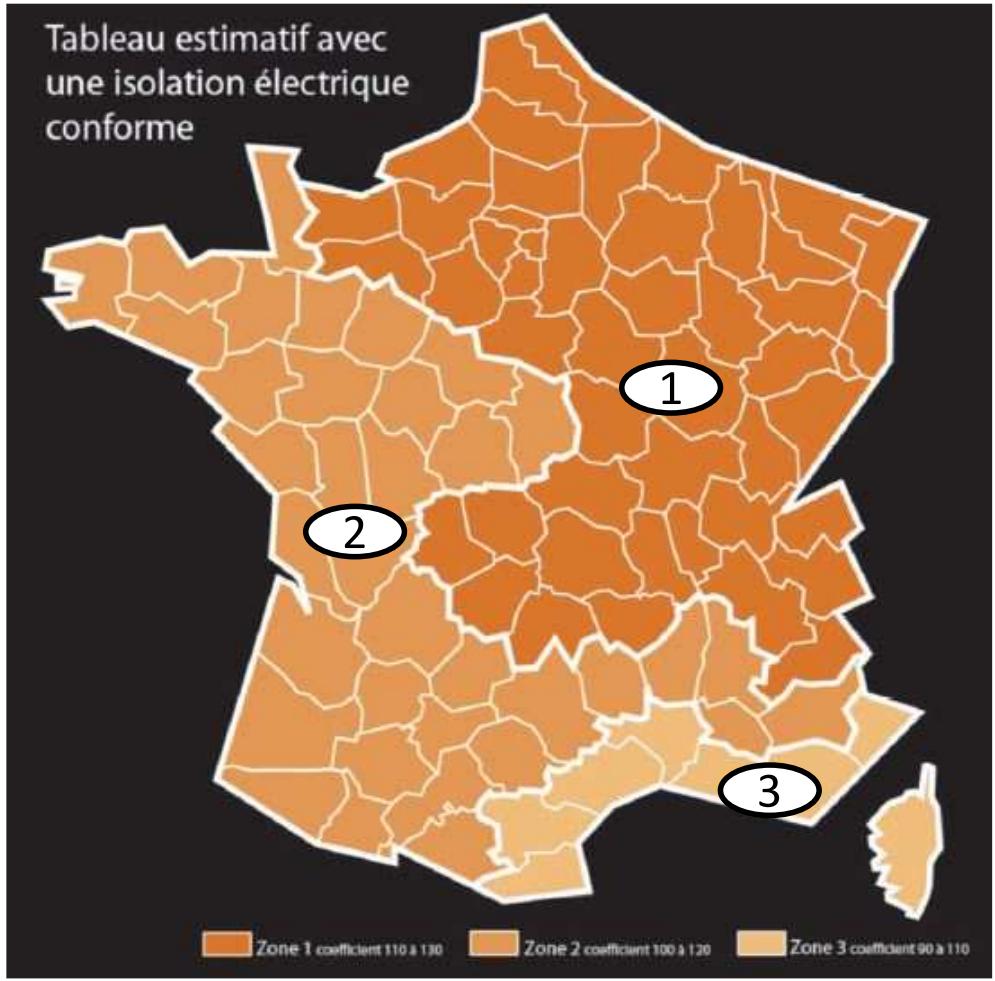

①
②
③

Puissance en watts	Zone froide	Zone tempérée	Zone chaude
1000	20 m3	22,5 m3	25 m3
1500	30 m3	32,5 m3	35 m3
2000	40 m3	42,5 m3	45 m3

Etude effectuée selon isolation aux normes électriques.

Le tableau est donné à titre indicatif. Une étude thermique prenant en compte la zone géographique, l'orientation de la pièce à chauffer, ainsi que l'isolation peut faire varier les données indiquées.

Conseils d'utilisation :

Avant chaque remise en chauffe, dépoussiérez à l'aide d'une simple microfibre votre radiateur. Faites en de même à chaque fin de saison d'hiver au moment d'arrêter la chauffe. Pas de produits ni substances abrasives.

9- SCHEMA DE POSE DES CONSOLES DE FIXATION

Tous nos radiateurs sont livrés avec 4 consoles de fixation :

Les consoles basses comportent chacune un crochet de verrouillage. Fixer les consoles au mur en utilisant de la visserie (non fournie) adaptée à la nature du mur (exemple : chevilles type « MOLLY » spécial Placoplatre) en respectant les hauteurs dans le document ci-joint.

Les consoles doivent être positionnées entre les 2 derniers éléments à chaque extrémité du radiateur.
    note right of C0: "14 cm du sol"

Vue de dos du radiateur avec positionnement des consoles

Hauteur du radiateur	Dimension entre x et y
58 cm	50 cm
Hauteurs radiateurs hors toutPuissances	58 cmet68 cm
	A(cm)	B(cm)
750 W	11,5	20,5
1000 W	19,5	28,5
1500 W	35,5	44,5
2000 W	51,5	60,5

Univ'R Chauffage 1 Avenue Robert Schuman – 26300 – BOURG DE PEAGE 04 75 700 705 // www.univrchauffage.fr
