MODE D'EMPLOI PALAYER UNIVR

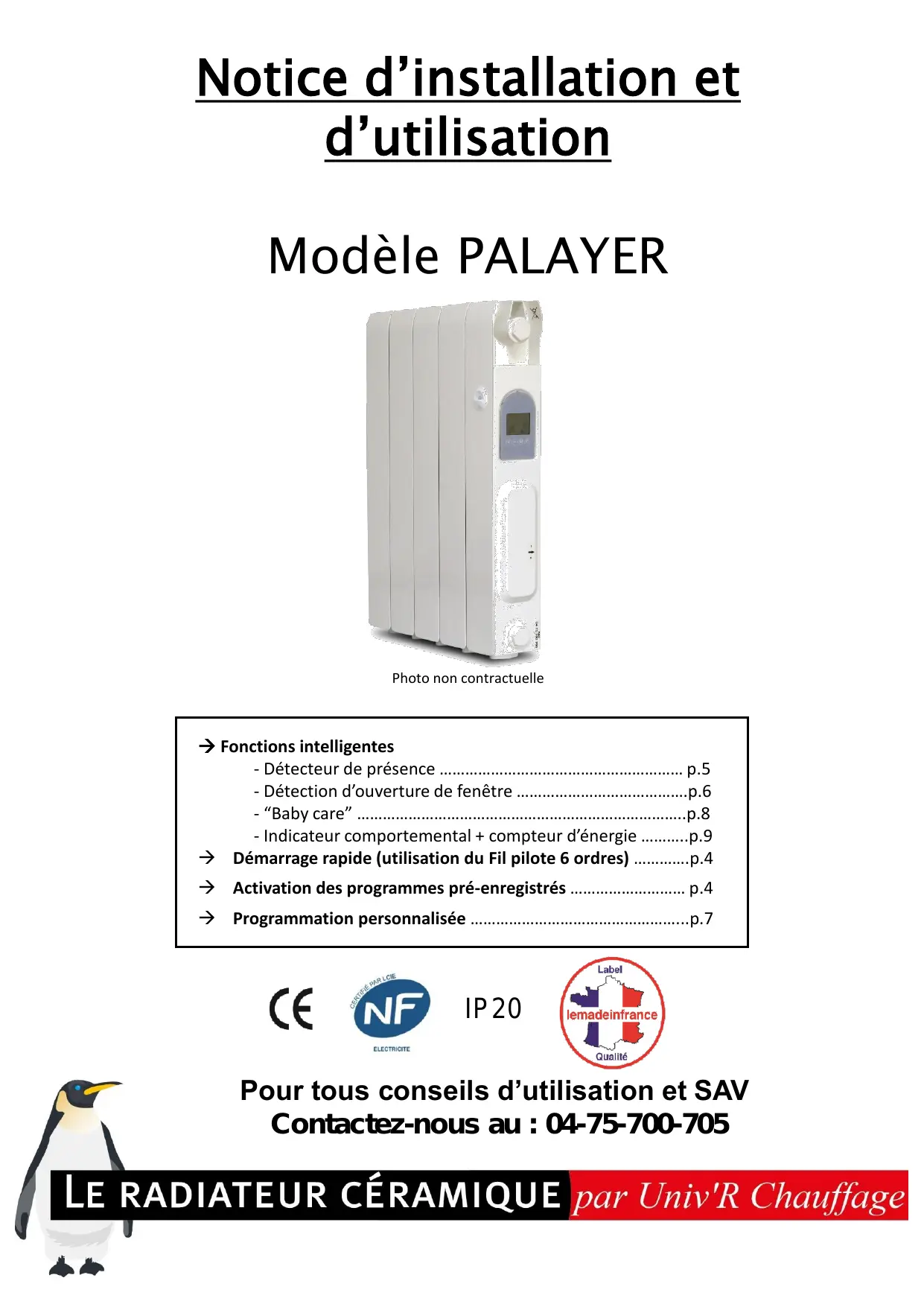

Notice d'installation et d'utilisation

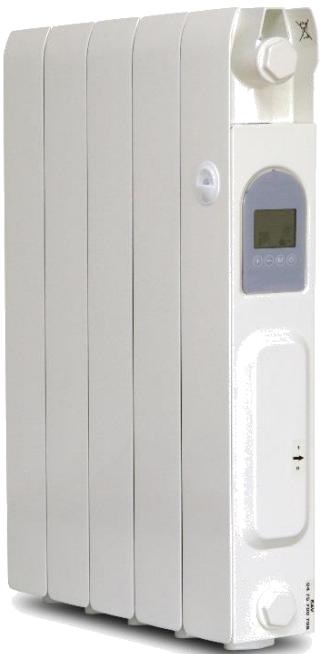

Modèle PALAYER

Photo non contractuelle

Fonctions intelligentes

• Détector de présence . p.5
• Detection d'ouverture de fenêtre .p.6
• "Baby care" .p.8
• Indicateur comportemental + compteur d'énergie ............p.9

→ Demarrage rapide (utilisation du Fil pilote 6 ordres) .p.4
Activation des programmes pré-enregistrés .p.4
Programmation personalisée .p.7

CE

ELECTRICITE

IP20

Pour tous conseils d'utilisation et SAV Contactez- nous au : 04- 75- 700- 705

LE RADIATEUR CÉRAMIQUE

par Univ'R Chauffage

MISE EN GARDE :

• Il est formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air (risque de surchauffe).

• Placer l'appareil à plus de 15 cm d'un mur léral.

• Ne jamais fixer de tablette à moins de 15 cm du dessus de l'ordinateil.

• Ne pas installer un apparéil à moins de 8 cm du sol.

• Peut être utilisé dans une piece d'eau à condition de le fixer à plus de 60 cm d'un appareil sanitaire. Installer l'appareil de façon à ce qu'aucun dispositif de commande ne puisent être touché par une personne se trouvant dans la baignoire ou dans la douche.

• Il est interdigit d'utiliser une fiche pour le branchement de l'appareil.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprendnent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

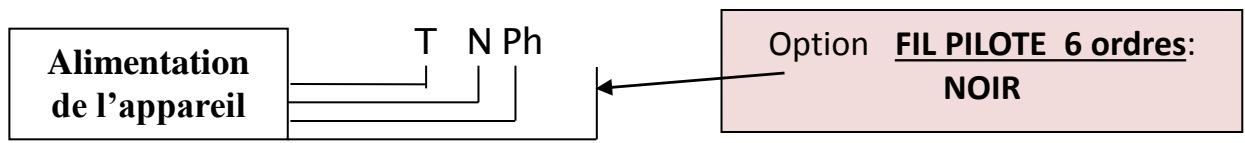

Brancher les trois conducteurs du cable secteur dans la boite de dérivation comme indiqué :

Câblage apparéil: Terre: fil jaune et vert ; Neutre: bleu ou gris ; Phase: fil marron.

Câblage électrique de l'habitation: Terre: fil jaune et vert; Neutre: fil bleu Phase: fil marron, rouge ou noir.

Un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit etre prevu dans l'installation fixe.

Si le cable d'alimentation est endommagé, il doit être remplaçé par le distributeur, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement.

Cet apparéil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

Le raccordement électrique de cet apparéil doit impérativement être effectué hors tension par une personneadulte qualifiée.

L'installation doit être faite conformément aux règles d'installation de la NFC 15.100.

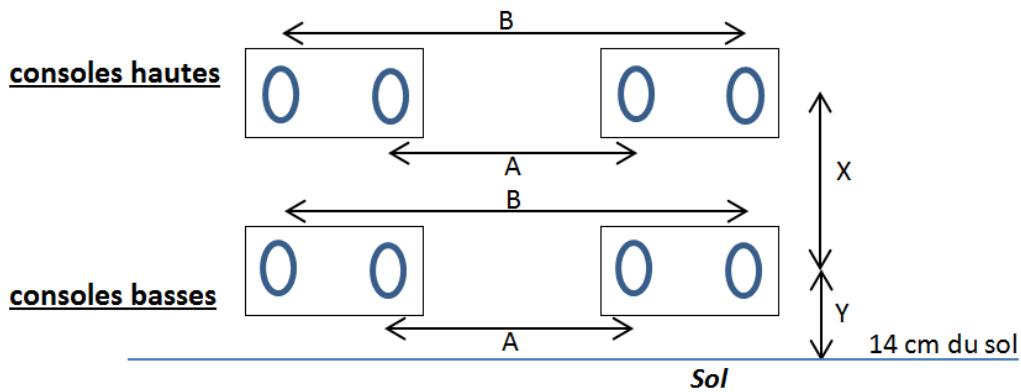

Cf.: Schéma de pose des consoles de fixation page 8

FIL PIOTE

Les fonctions du fil pilote sont de faire passer les informations de chauffe venant de la centrale de programmation de l'habitation au radiateur.

Raccorder le fil pilote (noir) dans le boîtier d'alimentation de l'habitat et se reporter au manuel d'utilisation de votre centrale de programmation.

Isoler le fil pilote s'il n'est pas utilisé.

1 CHARACTERISTIQUES TECHNIQUES

Mise sous tension de l'appareil

Mettre l'appareil sous tension à l'aide du bouton on/off ou I/O (marche / arrêt) situé à l'arrière du radiateur, coté régulation.

Cet interrupteur coupe uniquement les résistances, l'écran reste en fonction et votre programmation est conservée.

L'écran clignote et affiche ---:---

Pour stabiliser l'écran : appuyer sur le bouton © . L'écran ne clignote plus (émission d'un signal sonore).

Si I'écran affiche l'heure ou ---, l'appareil est éteint.

Ecran LCD avec rétro-éclairage 3 couleurs
- Paramétrage de la température avec les boutons
- Paramétrage des fonctions avec le bouton MODE « M »
- Paramétrage du mode Marche/Arrêt avec le bouton
- Symbole de chauffe
- Détector d'ouverture de fenêtre
· Detecteur de mouvement
-Fonction baby care

MODE DE FONCTIONNEMENT	ECRAN (exemples)
MODE CONFORT Ou en fonction de l'état du détecteur de présence (si activé)	- valeur régée 20°C - mode CONFORT 20.0° [20.0°]
MODE ECO Réglage au maximum à la valeur comport	- valeur régée 16,5°C - mode ECO 16.5°
Fonctionnement en programmation : mode selon le programme hebdomadaire saisi par l'utiliser. Températures aux choix. > CONFORT > ECO >HORS GEL	Affichage en alternance entre T°C et “PRO” (Dans cet exemple, Le mode comport est Sélectionné)

2 DEMARRAGE RAPIDE

1) Allumer le radiateur : appuyer sur Ⓞ. L'écran s'allume, se positionne automatiquement sur comport et affiche une température. A l'aide des boutons + et — régler la température de comport souhaïée au cours de la journée (exemple 21^ ).
2) Pour passer en mode éco : appuyer sur M . Le logo éco C s'affiche avec une température régliable à l'aide des boutons + et - .
3) Si vous souhaitez brancher votre radiateur sur fil pilote, appuyer de nouveau sur M : PRO apparait. Notre radiateur est ainsi piloté par votre centrale au compteur. Il est impératif qu'aucune programmation et/ou heures ne soit enregistrée au préalable sur le radiateur afin de permettre le bon fonctionnement via le fil pilote.
4) Pour passer en mode hors-gel appuyer sur M 3 secondes. Une température ainsi que le logo s'affichent. A l'aide des boutons + et - régler la température souhaitée.

Le réglage de l'heure active automatiquement les 5 programmes pré-enregistrés.

ACTION	ECRAN
a. S'assurer que le thermostat est en position OFF sinon appuyer sur le bouton pour éteindre l'écran	Ecran affiche « --:-- » ou « heures : minutes»
b. Appui long (mini 10s) sur le bouton pour entraîr dans le mode de programmation manuel	0:00 1/2 3/4 6/8 7
c.. appui court sur le bouton OFF Ⓒ	17:33 1 2 3 4 5 6 7
d. Sélectionner le jour en cours (flèche clignotante colonne de croite) en appuyant sur les boutons + et - (lundi = 1, mardi = 2...) et appuyer sur le bouton M pour valider
d. Sélectionner l'heure en appuyant sur les boutons + et - et appuyer sur le bouton M pour valider. Une fois validé, votre radiateur est éteint et affiche l'heure du jour.

CINQ PROGRAMMES PRE ENREGISTRES

Activation des programmes

1) L'heure est affichée, votre radiateur est eteint.
2) Appuyer sur () pour rallumer votre radiateur. Il se rallume dans la même position que celle可以选择 avant l'extinction.
3) Appuis répétés sur M jusqu'à l' apparition de PRO 1 sur l'écran de paramétrage.
4) Pour acceder ensuite aux programmes 2 à 5 presser successivement le bouton M pour faire defiler les programmes.
5) Une fois le programme sélectionné (1 à 5 cf. ci-dessous « liste des programmes ») le rétroéclairage de l'écran se met en voil et affiche en alternance la température de consigne et le programme choisi.

Votre programme est alors actif.

Liste des programmes

Cette fonction est disponible uniquement en mode CONFORT.

En mode CONFORT, le détector de présence réduit la température lorsqu'aucune présence n'est détectée pendant un temps d'absence que vous pouvez paramétrer.

Lorsque le temps d'absence que vous aurez défini est passé de moitié, la température de consigne est réduite de 1,5^

Lorsque ce temps est écoulé, le thermostat passée à la température du mode ECO

Le temps d'absence est programmable entre 10 minutes et 4 heures .

En cas de détention de présence, le thermostat returnne en mode CONFORT

Indication de la détction de présence: une lumière rouge sur le capteur s'allume pendant 2s pour indiquer la détction Note 1: le détector de presence detecte une presence au bout de 35s après la mise sous tension pour des raisons d'initialisation.

ACTIVER / DESACTIVER LE DETECTEUR DE PRESENCE

ACTION	ECRAN
a. S'assurer que le thermostat est en position OFF sinon appuyer sur le bouton pour éteindre l'écran	L'écran affiche « --:-- » ou « heures : minutes »
b. Appui long (5s) sur le bouton M pour aller dans le réglage du détecteur de présence	oFF 0:30
c. Sélectionner le temps d'absence en appuyant sur les boutons et entre 10mn et 4 Heures. La fonction de détention de présence peut être désactivée si OFF est sélectionné, sous 10min de temps.	4:00
d. Continuer dans le réglage de la fonction ouverture de fenêtre avec le bouton M (aller directement à l'étape 5c), ou sortir avec le bouton

5 DETECTEUR D'OUVERTURE DE FENETRE

Votre thermostat mesure la tempéature ambiente de la pièce et active la fonction ouverture de fenêtre automatiquement si une chute anormale de tempéuration est détectée (chute comprise entre 1,5^ et 2.0^ en moins de 14 minutes).

Quand le thermostat detecte une « ouverture de fenêtre » le rétro-éclairage de l'écran clignote et l'icone de la fenêtre également. Dans cette position le radiateur neCHAFFE plus et réalise donc des économies d'énergie.

Si vous thermostat detecte une augmentation d'au moins 0,4^ après la fermeture de la fenêtre, il reprend automatiquement sa température initiale (avant ouverture).

Note 1: Pour avoir une bonne détction, l'appareil de chauffage doit être installé à la position la plus proche de la fenêtre et la température extérieure doit être suffisamment froide par rapport à la température interieure.
Note 2: Ce mode peut également s'activer en cas de chute de température dans la piece, autre que l'ouverture d'une fenêtre. Exemple: ouverture d'une porte d'une piece non chauffée, porte d'entrée, ou autre source de froid.

ACTIVER / DESACTIVER LE DETECTEUR D'OUVERTURE DE FENETRE

ACTION	ECRAN
a. Répéter les actions 4a et 4b pour aller dans le menu de réglage de la détéction de présence,	ECRAN « ----- » ou « heures : minutes » Affichage du programme
b. Appui court sur le bouton M pour rentrer dans le menu de réglage de l'ouverture de fenêtre.
c. Sélectionner OFF ou ON en appuyant sur les boutons + (ON) et - (OFF)
d. Continuer dans le réglage de la fonction offset technique avec le bouton M (aller directement à l'étape 6c) ou sorting avec le bouton ∅

6 ALIGNNER TEMPERATURE CONSIGNE ET TEMPERATURE REELLE (offset)

Afin de faire coïncider parfaitement la température de consigne et la température réelle, il est possible d'ajuster manuellement la valeur de « l'offset technique ».

ACTION	ECRAN
a.Passier en mode OFF en pressant	ECRAN « --:-- » ou « heures : minutes »
b.Effectuer les étapes suivantes :·1 appuie long sur M·1 appuie court sur M·1 appuie court sur M	·Vous arrivier sur le réglage du détecteur de présence·Vous arrivier sur le détecteur d'ouverture de fenêtre·La valeur d'offset réglée précédemment s'affiche (0.0°C si aucun réglage n'a étéeffectué : config usine).
c.Calculator la valeur de la modification	Température mesurée - Affichage de la consigne = valeur de l'offset à entrerc\>\ Exemple :22°C dans la pièce mesurée avec un thermomètre alors que la consigne demandée au thermostat (affichée) est de 20°C.La valeur de l'offset est 22-20= +2°CDans le menu offset l'utilisateur devra entrer +2°C.
d.Modifier	Appuyer sur les boutons + et - . Réglage de l'offset par pas de 0.1°C.-0.3°
e.Sauvegarder en appuyant sur M	ECRAN « --:-- » ou « heures : minutes » : votre radiateur est éteint.

7 PROGRAMME HEBDOMADAIRE PERSONNALISEE

REGLAGE MANUEL DU PROGRAMME HEBDOMADAIRE

Il permet de définir le mode de fonctionnement (CONFORT, ECO, HORS-GEL) heures par heures, et peut être configuré de la manière suivante :

ACTION	ECRAN
a. S'assurer que le thermostat est en position OFF sinon appuyer sur le bouton ↓ pour éteindre votre radiateur	Ecran affiche « --:-- » ou « heures : minutes»
b. Appui long (mini 5s) sur le bouton ↓ pour entrer dans le mode de programmation manuel	Mode de chauffe sélectionné: •Dessus : Confort •Dessous: Eco •Rien : Hors-Gel
c. Appuyer sur M pour sélectionner le mode de chauffeadapté au jour et à la plage horsaire可以选择	Exemple:·ECO sur la plage horsaire 00h – 6h·CONFORT sur la plage horsaire 6h-23h·ECO sur la plage horsaire 23h – 00hConfort → Eco → Hors Gel
d. Sélectionner l'heure sans opérer de modification du mode de chauffe en appuyant sur les boutons + et - (appui long pour aller plus vite)Dépasser 23:00 pour passer au jour suivant à 00:00	0:00 12:00 13:00 14:00 15:00 16:00 17:00
e. Dupliquer le mode de chauffe sur l'houre suivante enappuyant en même temps sur les boutons + et - .Appui long sur les boutons + et - pour répéter le copier/coller.(évite de répéter manuellement la sélection du mode dechauffe heures par heures)	5:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00
f. Pour quitter le mode de programmation, appuyez sur le bouton ↓ ou dépasser 23h00 le jour 7.Changer l'houre si nécessaire ou valider pour revenir en position d'arrêt.

8 AUTRES FONCTIONS

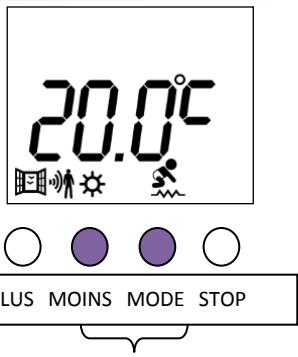

FUNCTION BABY CARE

Ce dispositif diminue la puissance de chauffe maximale, afin que la façon du radiateur ne soit pas trop chaude et monte lentement en température. Donc le temps pour chauffer une piece peut être plus long. Lorsque cette fonction est activée, l'icône de bébé ( ) s'affiche et clignote si la puissance est effectivement réduite.

APPUI LONG 2s simultanément sur - et M pour activer/desactiver la fonction baby care

.Pour verrouiller: appui long (>3s) simultanement sur les boutons + et - Pour déverrouiller: appui long (>3s) simultanement sur les boutons + et - à nouveau. L'écran affiche pendant 2s les barres horizontales lorsqu'un bouton est pressé et le verrouillage clavier est activé

Note: le verrouillage clavier est aussi possible avec la télécommande infrarouge.

INDICATEUR COMPORTEMENTAL DE L'UTILISATEUR

Le rétro éclairage de l'écran varie de vert à rouge en fonction de la température可以选择 , vert étant le plus économique :

De vert à jaune

De Jaune à rouge

9 COMPTEUR D'ENERGIE

REGLAGE DE LA PUISSANCE DE CHAUFFE

Afin de vous permettre de connaître vosr cossommation d'energie sur une pereode definie, il convient prealablement de renseigner la puissance de vretre radiateur (cf. carton d'emballage ou etiquette sur le bas du radiateur).

ACTION	ECRAN
a. S'assurer que le thermostat est en position OFF sinon appuyer sur le bouton pour éteindre votre radiateur	ECRAN « --:-- » ou « heures : minutes »
b. Appui long (2s) sur le bouton — pour afficher la puissance de chauffe	1000w
c. Régler la valeur de la puissance avec les boutons + et — Ex : 1500 w pour un radiateur de 1500 watts	1500w
d. Quitter avec les boutons M ou ♂	ECRAN « --:-- » ou « heures : minutes »

AFFICHAGE DU COMPTEUR D'ENERGIE CONSOMMEE

ACTION	ECRAN
a. S'assurer que le thermostat est en position OFF sinon appuyer sur le bouton ↓ pour éteindre votre radiateur	ECRAN « --:-- » ou « heures : minutes »
b. Appui long (2s) sur le bouton + pour afficher le compteur	Compteur d'énergie affchéé pendant 8s
c. Pour quitter, attendre 8 secondes ou appuyer sur le bouton ↓	ECRAN « --:-- » ou « heures : minutes »

REINITIALISATION DU COMPTEUR D'ENERGIE CONSOMMEE

ACTION	ECRAN
a. S'assurer que le thermostat est en position OFF sinon appuyer sur le bouton pour éteindre votre radiateur	ECRAN « --:-- » ou « heures : minutes »
b. Appui long (2s) sur le bouton + pour afficher le compteur	Compteur d'énergie affchéé pendant 8s
c. Appui long (2s) sur le bouton + pour réinitialiser le compteur	Compteur d'énergie remit à 0
d. Quitter avec les boutons M ou O	ECRAN « --:-- » ou « heures : minutes »

10 REINITIALISER LE PARAMETRAGE USINE

Cette fonction permet d'effacer tous les réglages de la régulation pour démarrer une nouvelle configuration

ACTION	ECRAN
a. Eteindre votre radiateur par un appui sur Ⓞ	ECRAN « ----- » ou « heures : minutes »
b. Appui long (mini 10s) sur les boutons M et Ⓞ simultanément	US in
c. Appui long à nouveau (mini 5s) sur les boutons M et Ⓞ simultanément pour réinitialiser tous les paramètres Note : appuyer 0.5s sur le bouton Ⓞ pour désirir le paramètre à réinitialiser	US in
Après la réinitialisation, la régulation returne en mode CONFORT	20.0° Rétro-éclairage clignotant

Type d'appareil :	Appareil de chauffage électrique décentralisé régulation LCD ERD 340
Caracteristique	Symbole	Références				Unité
		FEP1C20-0507	FEP1C20-0510	FEP1C20-0515	FEP1C20-0520
Puisance Thermique		Valeurs
Puisance thermique nominale	Pnom	0,75	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A	N.A	N.A	N.A	kW
Puisance thermique maximale continue	Pmax,c	0,75	1,00	1,50	2,00	kW
Consommation électrique auxiliaire
A la puissance thermique nominale	elmax	0,00	0,00	0,00	0,00	kW
A la puissance thermique minimale	elmin	0,00	0,00	0,00	0,00	kW
En mode veille	elSB	0,00093	0,00093	0,00093	0,00093	kW
Caracteristique						Unité
Type d'apport de chaleur, pour les dispositif de chauffage décentralisés électriques à accumulation uniquement
Contrôle thermique manuel de la charge avec thermostat intégré						oui
Type de contrôle de la puissance thermique/de la température de la pièce
Contrôle électrique de la température de la pièce						oui
Contrôle électrique de la température de la pièce etprogrammateur hebdomadaire						oui
Autres options de contrôle
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte						oui

GARANTIE USINE :

Nos apparueils sont garantis 10 ans pieces et main d'oeuvre, sauf la régulation et les composants électriques (2 ans), à partir de la date d'achat.

En cas de panne, contactez-nous au 04-75-700-705.

La garantie s'entend retour magasin.

EXCLUSION DE LA GARANTIE

• Installation non conforme.
• Utilisation non conforme aux précautions d'utilisations précisées ci-dessus.
• Mauvaise utilisation de la télécommande pour les apparèils programmables
• Puisance de l'appareil mal adaptee au volume à chauffer (un apparieil jaunit ou noircit uniquement s'il est en sous puissance): cf. tableau ci-dessous.

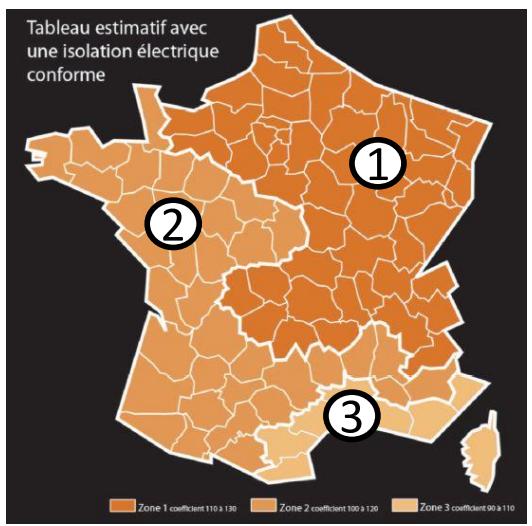

TABLEAU DE RAPPORT PUISSANCE/VOLUME

Afin d'assurer le parfait fonctionnement du radiateur et surtout de ne pasmettre ce dernier en sous puissance, donc en surconsommation, il est particulièrement important de respecter le tableau de rapport puissance / volume ci-dessous.

Toute panne due à une sous puissance fait partie des exclusions de garantie.

(1)

(2)

(3)

Puissance en watts	Zone floide	Zone tempérée	Zone chaude
1000	20 m3	22,5 m3	25 m3
1500	30 m3	32,5 m3	35 m3
2000	40 m3	42,5 m3	45 m3

Etude Effectuée selon isolation aux normes électriques.

Le tableau est donné à titre indicatif. Une étude thermique prénant en compte la zone géographique, l'orientation de la piece à chauffer, ainsi que l'isolement peut faire varier les données indiquées.

Scheme de pose des consoles de fixation

Tous nos radiateurs sont livrés avec 4 consoles de fixation :

Les consoles basses comportent chacune un crochet de verrouillage. Fixer les consoles au mur en utilisant de la visserie (non fournie) adaptée à la nature du mur (exemple : chevilles type « MOLLY » spécial Placoplatre) en respectant les hauteurs dans le document ci-joint.

Les consoles doivent être positionnées entre les 2 derniers éléments à chaque extrémité du radiateur.

Vue de dos du radiateur avec positionnement des consoles

Hauteur du radiateur	Dimension entre x et y
43 cm	35 cm
58 cm	50 cm
68 cm	60 cm
88 cm	80 cm
145 cm	140 cm
185 cm	180 cm

Hauteurs radiateurs hors tout Puissances	58 cm et 68 cm		43 cm		88 cm		145 cm		185 cm
	A (cm)	B (cm)	A (cm)	B (cm)	A (cm)	B (cm)	A (cm)	B (cm)	A (cm)	B (cm)
750 W	11,5	20,5
1000 W	19,5	28,5	35,5	44,5	11,5	20,5
1500 W	35,5	44,5	59,5	68,5	11,5	20,5	11,5	20,5
2000 W	51,5	60,5	83,5	92,5	19,5	28,5	19,5	28,5	11,5	20,5
