CARAïBES - LCD ERD 32 - Radiateur électrique UNIVR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique céramique
Marque	UNIVR
Modèle	CARAÏBES - LCD ERD 32
Puissance thermique nominale	0,75 - 2,00 kW (selon référence)
Alimentation	230 V monophasé
Consommation en veille	0,00093 kW
Modes de fonctionnement	Confort, Éco, Hors-gel, Programmation hebdomadaire, Détecteur d'ouverture de fenêtre
Type de commande	Écran LCD, touches +, -, M, Ⓞ
Protection enfant	Verrouillage du clavier (appui simultané + et - 3 secondes)
Installation	Murale, distance minimale 15 cm des murs latéraux, 8 cm du sol, 60 cm des appareils sanitaires
Raccordement électrique	Fixe (sans fiche) avec dispositif de coupure omnipolaire
Fil pilote	Oui (noir), pour centrale de programmation
Garantie	10 ans pièces et main d'œuvre (hors régulation et composants électriques : 2 ans)
Type de chauffage	Électrique décentralisé à régulation LCD
Détecteur d'ouverture de fenêtre	Oui, activable/désactivable
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas couvrir, ne pas obstruer les entrées/sorties d'air

FOIRE AUX QUESTIONS - CARAïBES - LCD ERD 32 UNIVR

Comment régler la température de confort ?

Allumez le radiateur avec la touche Ⓞ, puis utilisez les touches + et - pour régler la température souhaitée (exemple 21°C).

Comment programmer le chauffage pour la semaine ?

Éteignez l'appareil avec Ⓞ, appuyez longuement sur @ (10 secondes) pour entrer dans les paramètres. Sélectionnez le jour, réglez l'heure et les minutes avec +/-, validez avec M. Ensuite, appuyez sur Ⓞ pour allumer et choisissez le programme avec la touche M.

Que faire si l'écran clignote et affiche --:-- ?

Appuyez sur la touche Ⓞ pour stabiliser l'écran. Si l'écran affiche l'heure ou -----, l'appareil est éteint.

Comment verrouiller le clavier pour éviter les modifications par les enfants ?

Appuyez simultanément sur les touches + et - pendant 3 secondes. L'écran affiche quatre colonnes de trois tirets clignotants. Pour déverrouiller, refaites la même opération.

Comment activer le détecteur d'ouverture de fenêtre ?

Éteignez l'appareil (affiche --:-- ou heure), maintenez la touche M enfoncée pour accéder au réglage. Sélectionnez ON ou OFF avec +/-, validez avec M. Réglez ensuite l'offset technique si nécessaire.

Puis-je utiliser le radiateur dans une salle de bain ?

Oui, à condition de le fixer à plus de 60 cm d'un appareil sanitaire et de veiller à ce qu'aucune commande ne puisse être touchée par une personne dans la baignoire ou la douche.

Quelle puissance choisir pour mon volume ?

Le tableau de rapport puissance/volume indique : pour 1000 W, 20-25 m³ selon la zone ; 1500 W pour 30-35 m³ ; 2000 W pour 40-45 m³. Adaptez selon votre isolation et zone géographique.

Comment brancher le fil pilote ?

Raccordez le fil noir (fil pilote) dans le boîtier d'alimentation de l'habitat selon le manuel de votre centrale de programmation. S'il n'est pas utilisé, isolez-le.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'interrupteur marche/arrêt à l'arrière est sur ON, que le disjoncteur n'a pas sauté, et que la programmation est correcte (mode PRO). Contactez le SAV au 04-75-700-705 si nécessaire.

Comment nettoyer le radiateur ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de produits abrasifs ou de liquides. Assurez-vous que l'appareil est hors tension et refroidi avant le nettoyage.

MODE D'EMPLOI CARAïBES - LCD ERD 32 UNIVR

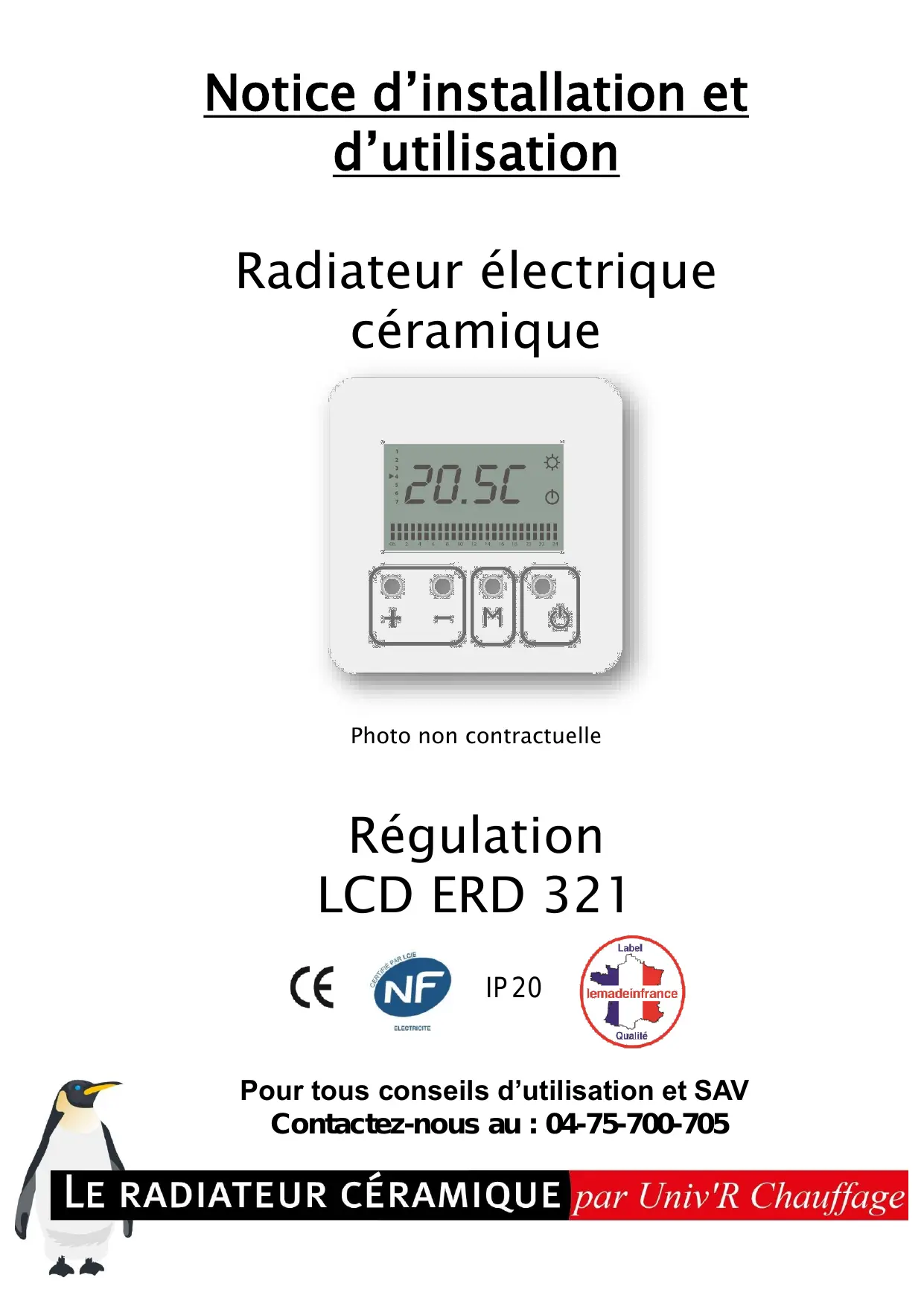

Notice d'installation et d'utilisation

Radiateur électrique céramique

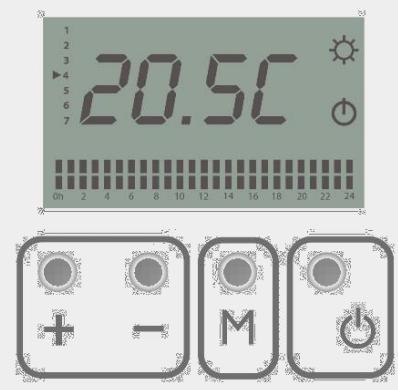

Photo non contractuelle

Pour tous conseils d'utilisation et SAV Contactez- nous au : 04- 75- 700- 705

LE RADIATEUR CÉRAMIQUE

par Univ'R Chauffage

MISE EN GARDE :

• Il est formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air (risque de surchauffe).

• Placer l'appareil à plus de 15 cm d'un mur léral.

• Ne jamais fixer de tablette à moins de 15 cm du dessus de l'ordinateil.

• Ne pas installer un apparéil à moins de 8 cm du sol.

• Peut être utilisé dans une piece d'eau à condition de le fixer à plus de 60 cm d'un appareil sanitaire. Installer l'appareil de façon à ce qu'aucun dispositif de commande ne puisent être touché par une personne se trouvant dans la baignoire ou dans la douche.

• Il est interdigit d'utiliser une fiche pour le branchement de l'appareil.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprendnent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

Brancher les trois conducteurs du cable secteur dans la boite de dérivation comme indiqué :

Câblage apparéil: Terre: fil jaune et vert ; Neutre: bleu ou gris ; Phase: fil marron.

Câblage électrique de l'habitation: Terre: fil jaune et vert; Neutre: fil bleu Phase: fil marron, rouge ou noir.

Un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit etre prevu dans l'installation fixe.

Si le cable d'alimentation est endommagé, il doit être remplaçé par le distributeur, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement.

Cet apparéil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

Le raccordement électrique de cet apparéil doit impérativement être effectué hors tension par une personneadulte qualifiée.

L'installation doit être faite conformément aux règles d'installation de la NFC 15.100.

Cf.: Schéma de pose des consoles de fixation en dernierie page

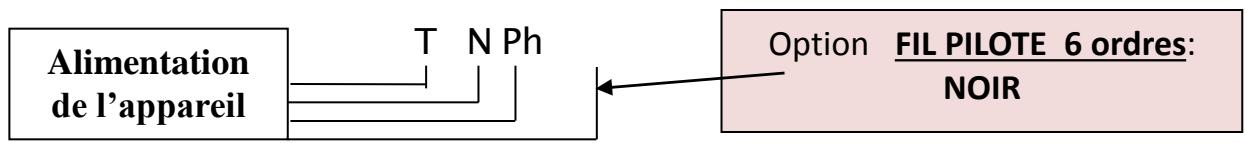

FIL PILOT

Les fonctions du fil pilote sont de faire passer les informations de chauffe venant de la centrale de programmation de l'habitation au radiateur.

Raccorder le fil pilote (noir) dans le boîtier d'alimentation de l'habitat et se reporter au manuel d'utilisation de votre centrale de programmation.

Isoler le fil pilote s'il n'est pas utilisé.

Mise sous tension de l'appareil

Mettre l'appareil sous tension à l'aide du bouton on/off (marche / arrêt)

l'arrière du radiateur, coté régulation. Cet interrupteur coupe uniquement les

résistances, l'écran reste en fonction et votre programmation est conservée.

L'écran clignote et affiche --: --

Pour stabiliser l'écran : appuyer sur le bouton . L'écran ne clignote plus.

Quand l'écran affiche l'heure ou -----, l'appareil est eteint.

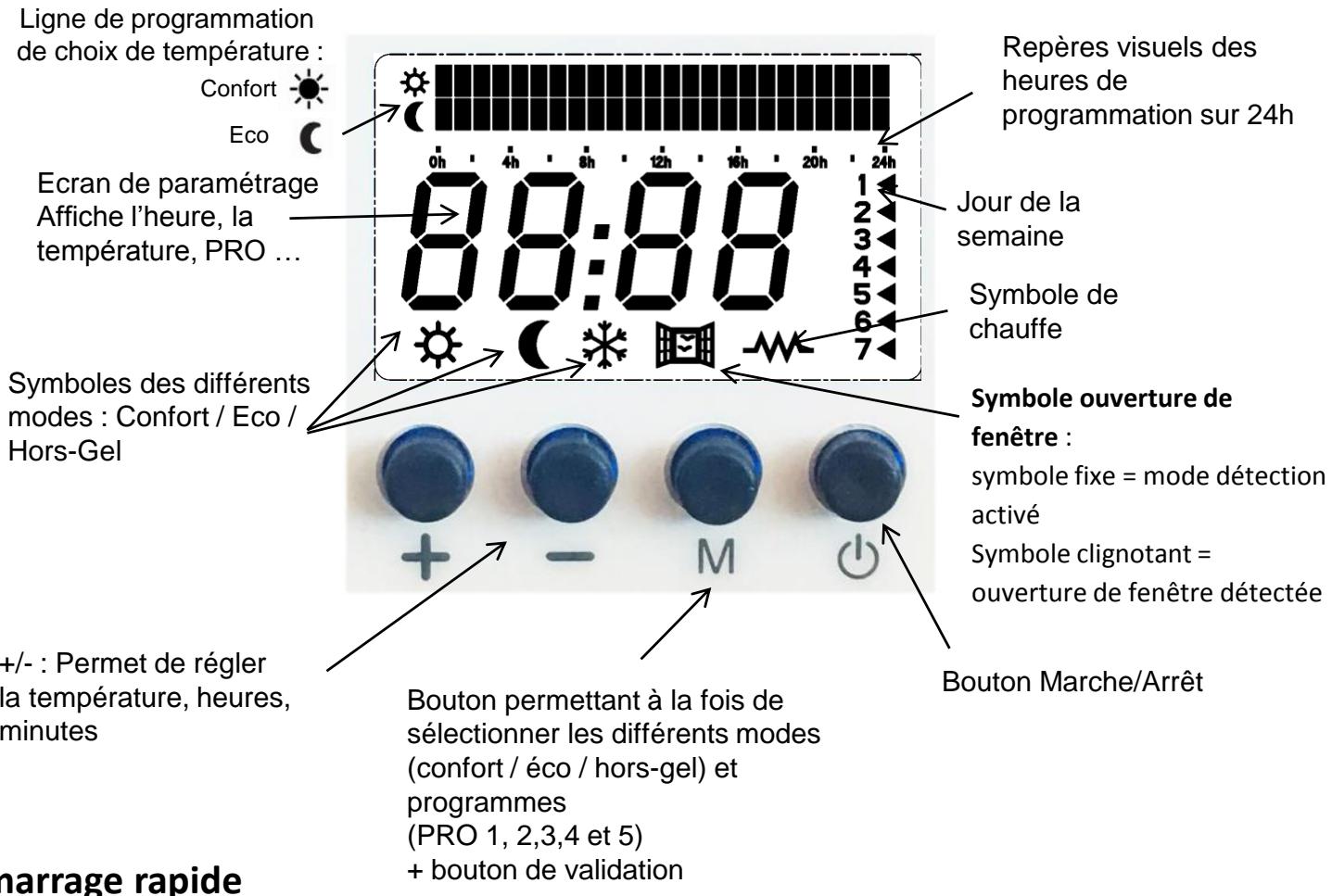

Description de l'afficheur LCD

Démarrage rapide

1) Allumer le radiateur : appuyer sur Ⓞ . L'écran s'allume, se positionne automatiquement sur comport Ⓞ et affiche une température. A l'aide des boutons + et — régler la température de comport souhaitée au cours de la journée (example 21°C).
2) Pour passer en mode éco : appuyer sur M . Une température de -2° C par rapport à la température comport ainsi que le logo éco C s'affichent.
3) Pour passer en mode hors-gel appuyer sur M 3 secondes. Une température de 7^ C ainsi que le logo s'affichent.
4) Si vous souhaitez brancher votre radiateur sur fil pilote, appuyer de nouveau sur M : PRO apparait. Notre radiateur est ainsi piloté par votre centrale au compteur.

Activation des programmes

1) Commencer par éteindre votre radiateur : appuyer sur Ⓞ vous affichez soit l'heure, soit ------.
2) Faire un appui long d'environ 10 sec. sur @ afin d'activer l'écran de paramétrage.
3) Sélectionner le jour de la semaine : Utiliser les boutons + et - pour positionner la flèche en face du jour souhaité (2 = mardi). Appuyer sur M pour valider.
4) Les heures clignotent : régler l'heure avec + ou - . Appuyer sur M pour valider.
5) Les minutes clignotent : régler les minutes avec T ou - . Valider en appuyant sur M . L'heure s'affiche.
6) Appuyer sur , le radiateur s'allume sur le dernier mode utilisé.
7) Faire défiler les différents modes et programmes à l'aide de la touche M, jusqu'au programme désiré. L'écran indique le nombre du programme en alternance avec la température (exemple : PRO 3 / 21° C). Notre programme est alors actif.

Liste des programmes

Déteur d'ouverture de fenêtre

Votre apparéil est équipé d'un détecteur d'ouverture de fenêtre.

Lorsque cette fonctionnalité est activée, l'écran de votre radiateur affiche : OPEN ou Lorsque votre radiateur détecte une chute de température supérieure à 2^ en moins de 15 minutes, la fonction Eco s'active automatiquement.

Si une chute de température de 4^ ou plus intervient en moins de 30 minutes, la fonction Hors-Gel s'active automatiquement.

L'appareil revendra dans sa position initiale, lorsque la température de la piece sera remontée naturellement de +0.5^ .

Activer / Désactiver le détecteur d'ouverture de fenêtre + Aligner la température de votre radiateur à la température de votre piece (offset technique)

Appuyer sur la touche : Voitre écran est eteint et affiche - - : - - ou l'hour.

Maintenir appuyé sur la touche M afin de rentrer dans le réglage du détecteur d'ouverture de fenêtre.

1 - Détector d'ouverture de fenêtre

Selectionner ON ou OFF en appuyant sur les boutons + (ON) ou —(OFF).

Appuyer sur M pour valider et continuer avec le réglage de l'offset technique.

L'écran affiche une température entre 0.0^ et 7.0^ (réglage-sortie usine 0.0^ )

Régler l'écart de température constaté à l'aide des boutons + et —.

Exemple : Vous affichez 21^ sur l'écran de votre radiateur et vous avez 20^ à votre thermomètre dans lapiece:

Appuyer sur le — jusqu'à afficher - 1.0°C

Pour valider : appuyer de nouveau sur la touche M , - - : - - ou l'heure réapparait.

Pour rallumer votre radiateur : appuyer sur la touche 念

Verrouillage du clavier (sécurité infant)

Afin d'éviter toute modification intempéste de votre programmation, vous pouvez verrouiller le clavier de votre régulation par une simple pression simultanée sur + et - (3 secondes). Notre écran affiche alors 4 colonnes de 3 tirets qui clignotent.

Pour déverrouiller, renouveler l'opération.

Type d'appareil :	Appareil de chauffage électrique décentralisé régulation LCD ERD 321
Caractéristiques	Symbole	Références				Unité
		FMT2C20B-0507	FMT2C20B-0510	FMT2C20B-0515	FMT2C20B-0520
		FVP1C20B-0507	FVP1C20B-0510	FVP1C20B-0515	FVP1C20B-0520
Puisance Thermique		Valeurs
Puisance thermique nominale	Pnom	0,75	1,00	1,50	2,00	kW
Puisance thermique minimale (indicative)	Pmin	N.A	N.A	N.A	N.A	kW
Puisance thermique maximale continue	Pmax,c	0,75	1,00	1,50	2,00	kW
Consommation électrique auxiliaire
A la puissance thermique nominale	elmax	0,00	0,00	0,00	0,00	kW
A la puissance thermique minimale	elmin	0,00	0,00	0,00	0,00	kW
En mode veille	elSB	0,00093	0,00093	0,00093	0,00093	kW
Caractéristiques						Unité
Type d'apport de chaleur, pour les dispositif de chauffage décentralisés électriques à accumulation uniquement
Contrôle thermique manuel de la charge avec thermostat intégré						oui
Type de contrôle de la puissance thermique/de la température de la pièce
Contrôle électrique de la température de la pièce						oui
Contrôle électrique de la température de la pièce etprogrammateur hebdomadaire						oui
Autres options de contrôle
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte						oui

GARANTIE USINE :

Nos apparueils sont garantis 10 ans pieces et main d'oeuvre, sauf la régulation et les composants électriques (2 ans), à partir de la date d'achat.

En cas de panne, contactez-nous au 04-75-700-705.

La garantie s'entend retour magasin.

EXCLUSION DE LA GARANTIE

• Installation non conforme.
• Utilisation non conforme aux précautions d'utilisations précisées ci-dessus.
• Puisance de l'appareil mal adaptee au volume àCHAuffer (un apparieil jaunit ou noircit uniquely s'il est en sous puissance) : cf. tableau ci-dessous .

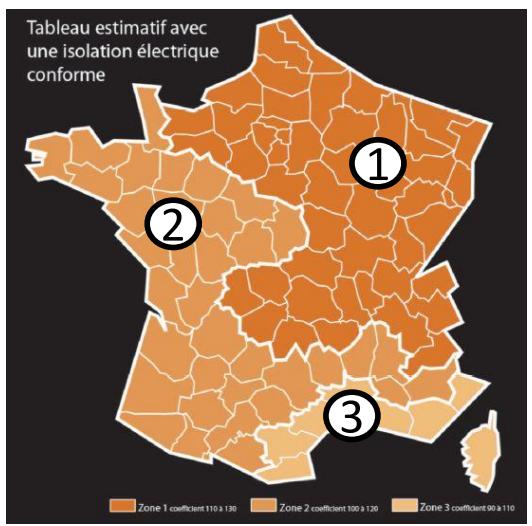

TABLEAU DE RAPPORT PUISSANCE/VOLUME

Afin d'assurer le parfait fonctionnement du radiateur et surtout de ne pasmettre ce dernier en sous puissance, donc en surconsommation, il est particulièrement important de respecter le tableau de rapport puissance / volume ci-dessous.

Toute panne due à une sous puissance fait partie des exclusions de garantie.

(1)

(2)

(3)

Puisance en watts	Zone floide	Zone tempérée	Zone chaude
1000	20 m3	22,5 m3	25 m3
1500	30 m3	32,5 m3	35 m3
2000	40 m3	42,5 m3	45 m3

Etude Effectuée selon isolation aux normes électriques.

Le tableau est donné à titre indicatif. Une étude thermique prénant en compte la zone géographique, l'orientation de la piece à chauffer, ainsi que l'isolement peut faire varier les données indiquées.

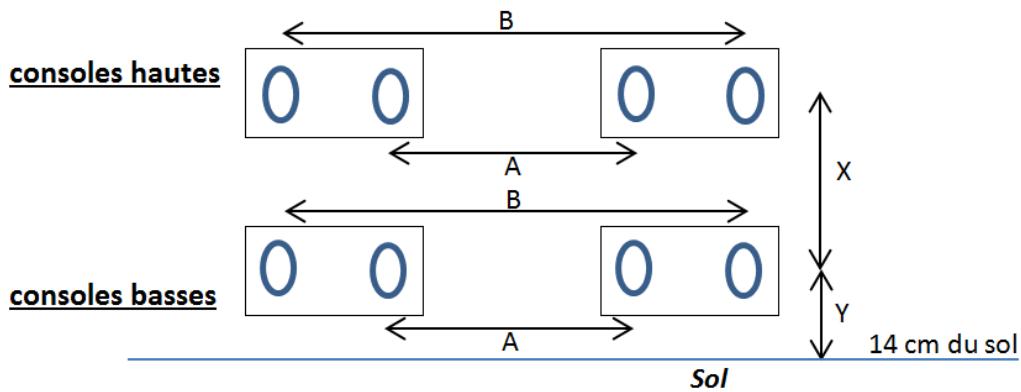

Scheme de pose des consoles de fixation

Tous nos radiateurs sont livrés avec 4 consoles de fixation :

Les consoles basses comportent chacune un crochet de verrouillage. Fixer les consoles au mur en utilisant de la visserie (non fournie) adaptée à la nature du mur (exemple : chevilles type « MOLLY » spécial Placoplatre) en respectant les hauteurs dans le document ci-joint.

Les consoles doivent être positionnées entre les 2 derniers éléments à chaque extrémité du radiateur.

Vue de dos du radiateur avec positionnement des consoles

Hauteur du radiateur	Dimension entre x et y
43 cm	35 cm
58 cm	50 cm
68 cm	60 cm
88 cm	80 cm
145 cm	140 cm
185 cm	180 cm

Hauteurs radiateurs hors tout Puissances	58 cm et 68 cm		43 cm		88 cm		145 cm		185 cm
	A (cm)	B (cm)	A (cm)	B (cm)	A (cm)	B (cm)	A (cm)	B (cm)	A (cm)	B (cm)
750 W	11,5	20,5
1000 W	19,5	28,5	35,5	44,5	11,5	20,5
1500 W	35,5	44,5	59,5	68,5	11,5	20,5	11,5	20,5
2000 W	51,5	60,5	83,5	92,5	19,5	28,5	19,5	28,5	11,5	20,5
