MODE D'EMPLOI VOLUPTA - ERD511 UNIVR

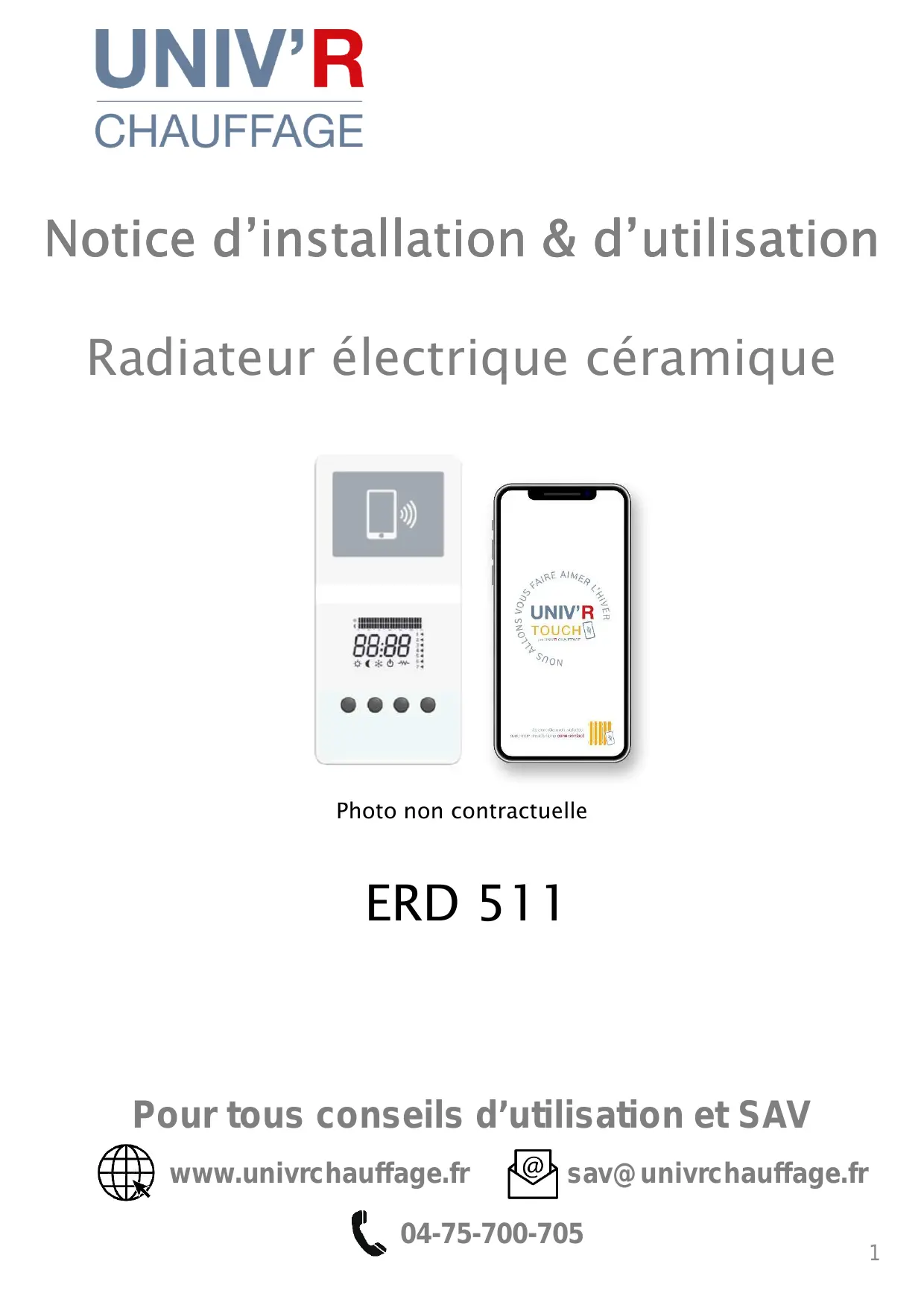

Notice d’installation & d’utilisation

Radiateur électrique céramique

Photo non contractuelle

ERD 511

Pour tous conseils d'utilisation et SAV

www.univrchauffage.fr

[e-mail]

MISE EN GARDE :

• Il est formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air (risque de surchauffe).

• Placer l'appareil à plus de 15 cm d'un mur latéral.

• Ne jamais fixer de tablette à moins de 15 cm du dessus de l'ordinateil.

• Ne pas installer un apparéil à moins de 8 cm du sol.

• Peut être utilisé dans une piece d'eau à condition de le fixer à plus de 60 cm d'un apparéil sanitaire. Installer l' apparéil de façon à ce qu'aucun dispositif de commande ne puisent être touché par une personne se trouvant dans la baignoire ou dans la douche.

• Il est interdirit d'utiliser une fiche pour le branchement de l'appareil.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprendnent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables. 2

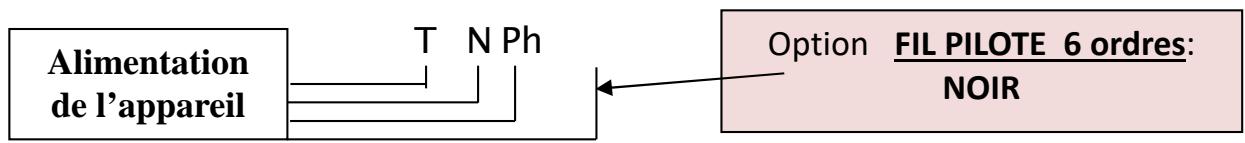

Brancher les trois conducteurs du cable secteur dans la boite de dérivation comme indiqué :

Câblage apparéil: Terre: fil jaune et vert ; Neutre: bleu ou gris ; Phase: fil marron.

Câblage électrique de l'habitation: Terre: fil jaune et vert; Neutre: fil bleu Phase: fil marron, rouge ou noir.

Un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Si le cable d'alimentation est endommagé, il doit être remplace par le distributeur, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement.

Cet apparéil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.

Le raccordement électrique de cet apparéil doit impérativement être effectué hors tension par une personneadulte qualifiée.

L'installation doit être faite conformément aux règles d'installation de la NFC 15.100.

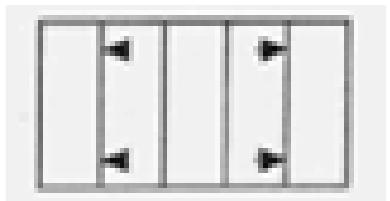

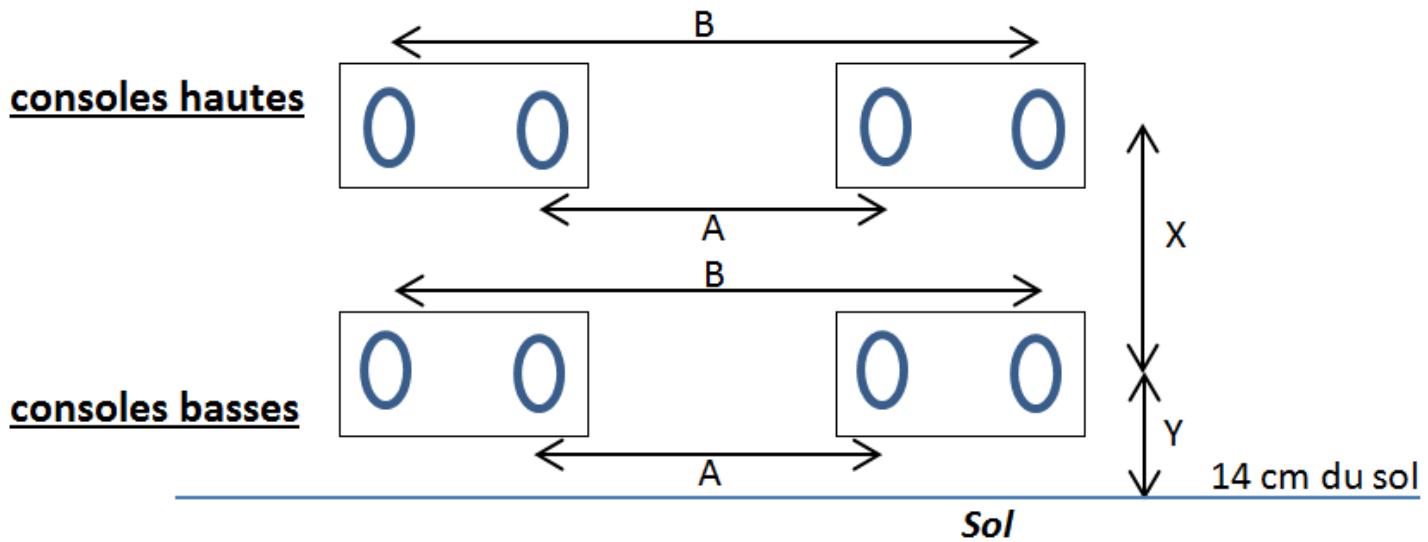

Cf.: Schéma de pose des consoles de fixation en derniere page

FIL PIOTE

Les fonctions du fil pilote permettent de faire passer les informations de chauffe venant de la centrale de programmation de l'habitation au radiateur. Raccorder le fil pilote (noir) dans le boîtier d'alimentation de l'habitat et se reporter au manuel d'utilisation de votre centrale de programmation. Isoler le fil pilote s'il n'est pas utilisé.

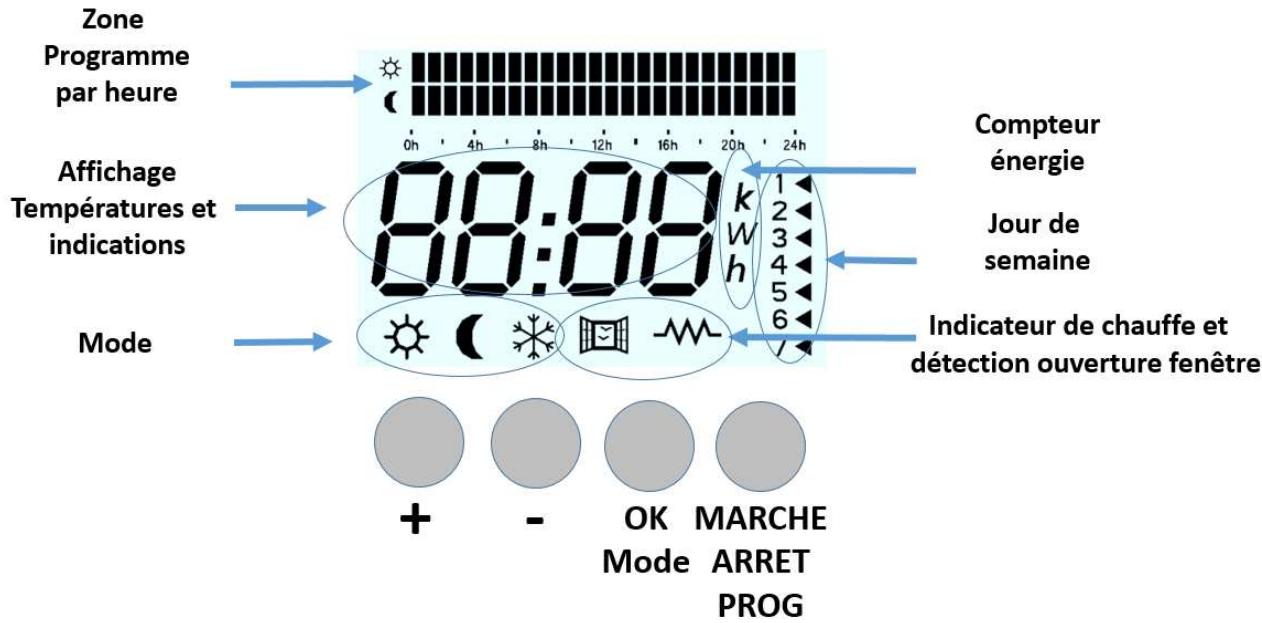

INTRODUCTION

Votre thermostat - régulation vous permet de contrôleer votre radiateur électrique suivant deux interfaces possibles :

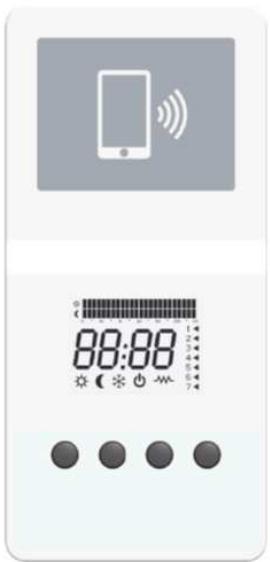

• L'interface LCD, située sur le côté de l'appareil, vous donne accès à l'arrêt de chauffe, le control de la température selon les différents modes disponibles (Hors Gel, Eco, Comfort), la programmation hebdomadaire, la détction de fenêtre.

• L'interface smartphone qui vous permet d'activer avec votre smartphone équipé de la fonction « NFC – Sans contact » . L'application UNIV'R TOUCH est disponible sur :

Zone de mise en contact smartphone pour lecture et écriture des fonctions et paramètres

PREMIERE UTILISATION

Mise sous tension de l'appareil

Un interrupteur est positionné à l'arrière droit de votre apparéil, côté thermostat.

• En position 0/arrêt, l'appareil ne chauffe pas, vos réglages sont conservés, l'écran est allumé.
• En position l/marche, l'appareil se met en chauffe selon la consigne indiquée.

1- Pilotage du radiateur avec un smartphone ANDROID

1.1 compatibilité

Votre smartphone doit fonctionner avec une version d'Android supérieure ou eigale à la version 5.0 et doit être équipé de la fonction NFC

NFC

Pour vérifier si votre smartphone Android est équipé NFC, deux possibilités :

1/ Lancer l'application « Paramètres » de votre smartphone.

Dans le menu « Connexion », doit apparaitre la ligne « NFC et paiement »

2/Depuis la page d'accueil,activer le menu déroulant en faisant glisser votredoigt deux fois du haut vers le bas et vérifier la presence du logo « NFC »

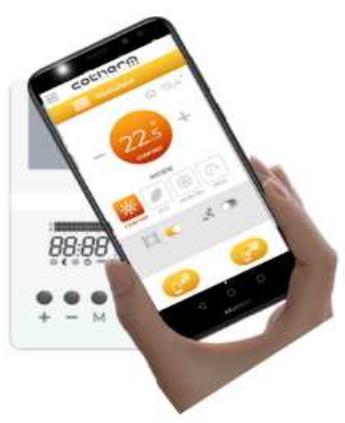

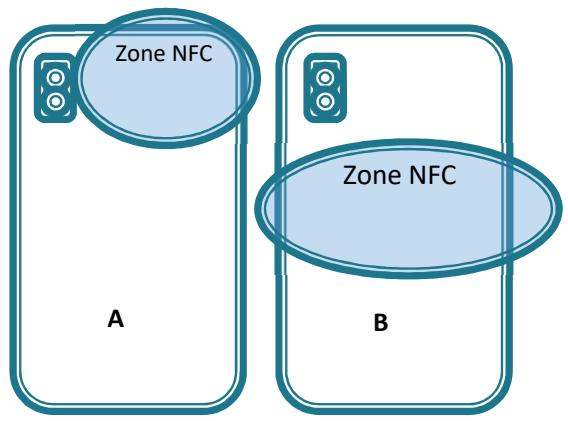

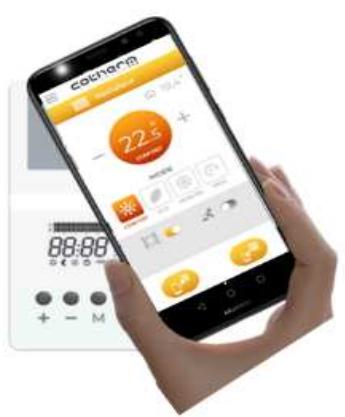

1.2 Usage du mode NFC / SANS CONTACT

Le capteur NFC / Sans contact se situe à l'arrière de votre smartphone. Selon les modèles, le capteur NFC peut être situé en haut (A) ou au milieu (B) de votre smartphone (cf. schémas). Lors de la première utilisation, il est important de repérer par l'usage la zone du capteur NFC.

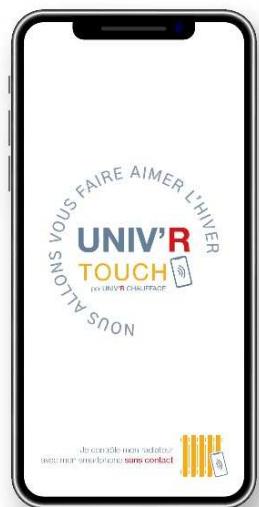

1.3 Téléchargement de l'application UNIV'R TOUCH

L'application est disponible sur la plateforme de téléchargement Google Play

Avant le téléchargement, assurez-vous de l'activation de la fonction NFC.

Déverrouiller l'écran de votre smartphone et présente le dos du smartphone sur la zone NFC du radiateur. Automatiquement votre smartphone pointera l'application UNIV'R TOUCH à télécharger sur le store.

2- Pilotage du radiateur avec un smartphone APPLE

2.1Compatibilité

Tout lphone à partir de la version 7 est compatible.

La version iOS 13 ou supérieure doit être installée sur le smartphone pour un usage en mode sans contact via l'application UNIV'R TOUCH.

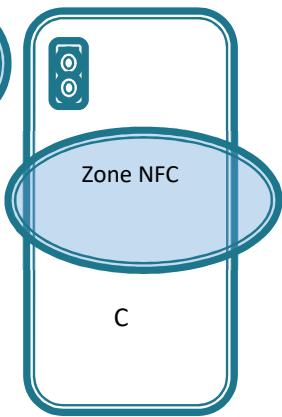

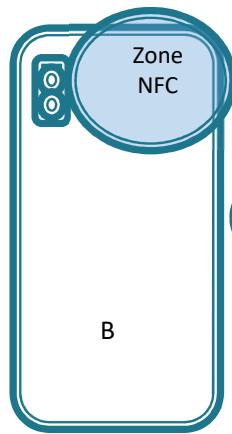

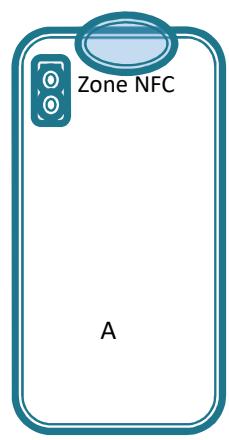

2.2 Usage du mode NFC / SANS CONTACT

Le capteur NFC / Sans contact se situe à l'arrière de votre Iphone. Selon les modèles, le capteur NFC peut être situé dans les zones A, B ou C (cf. schémas). La plupart d'entre euxs se trouvent dans la configuration A. Lors de la première utilisation, il est important de repérer par l'usage la zone du capteur NFC.

2.3 Téléchargement de l'application UNIV'R TOUCH

L'application est disponible sur la plateforme de téléchargement APPLE STORE

UNIQUEMENT à partir des Iphone XS, XR et plus

Avant téléchargement, déverrouiller votre lphone et présente le de dos sur la zone sans contact du radiateur. Automatiquement, votre lphone pointera sur l'appication UNIV'R TOUCH à télécharger sur le store

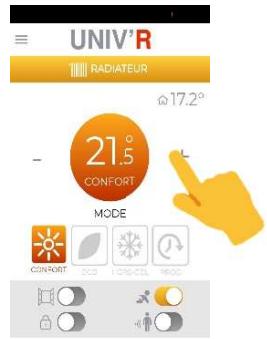

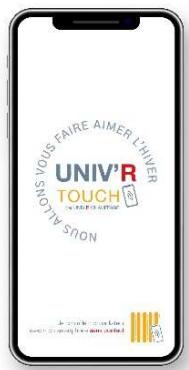

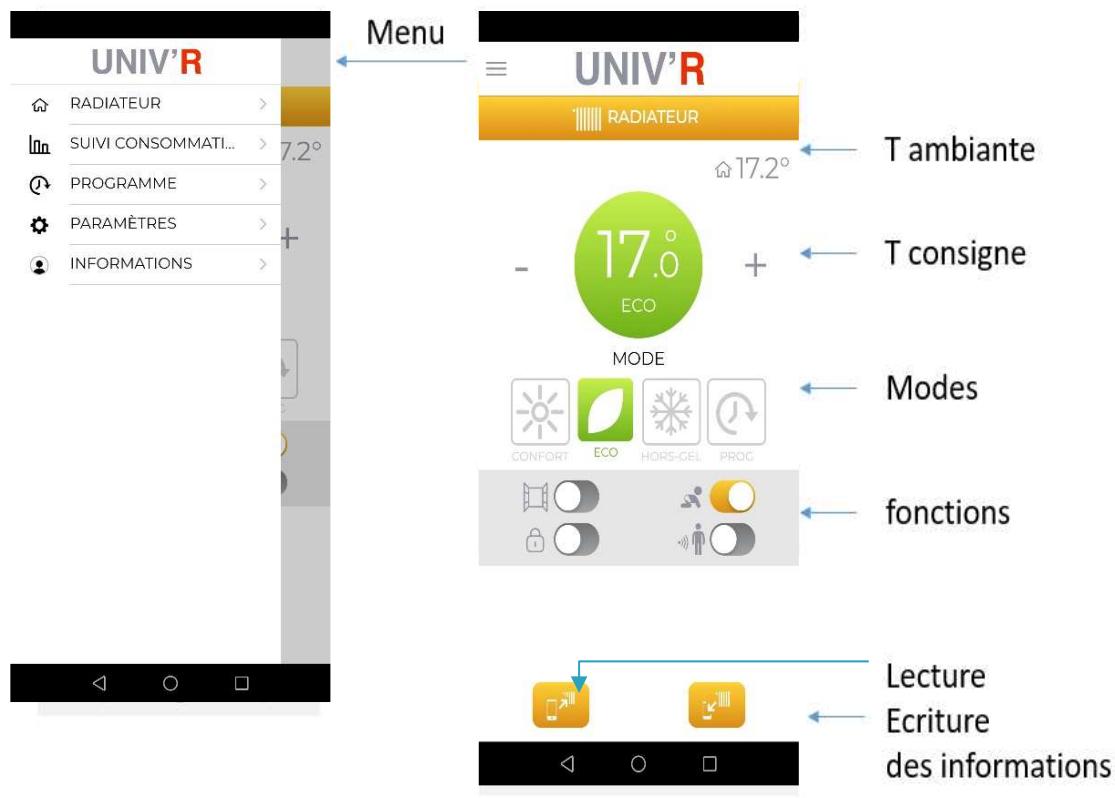

3. Principe d'utilisation de l'application UNIV'R TOUCH

UNIV'R TOUCH permet d'acceder facilement à l'ensemble des fonctions de paramétrage et de programmation de votre radiateur. Pour cela, il convient de respecter le principe d'utilisation rappelé ci-dessous et cela pour chaque radiateur équipant votre habitation.

OUVRIR L'APP

LIRE

Touché LIRE et suivre les instructions
ou
Présenter le smartphone (lecture automatique)

CHOISIR

ECRIRE

Touchec ECRIRE et suivre les instructions

1

LIRE : c'est l'été préalable à réaliser pour connaître les paramétrages et réglages enregistrés dans le radiateur. Ainsi, cela vous permet de repartir des informations contenues dans le radiateur afin de les contrôleur ou de les modifier.. Lors de la 1ère'utilisation, procédez obligatoirement à une lecture avant tout'utilisation et paramétrage du radiateur avec UNIV'R TOUCH.

2

CHOISIR : c'est ici que vous naviguez dans les différents menus de l'application afin de procéder aux réglages souhaités : réglage de T°, programmation...

3

ECRIRE : Une fois vos réglages terminés sur l'application UNIV'R TOUCH vous pouvez envoyer les informations au radiateur. Pour cela, appuyez sur la touche écrite et approchez le dos de votre smartphone de la zone sans contact du radiateur.

ASTUCE: le copier / coller: Procedez au même réglage de plusieurs radiateurs de votre habitation. Choisissez vos réglages sur l'application, appuyez sur écrire et approchez le dos de votre smartphone de la zone sans contact du radiateur. Répétez cette même opération sur l'ensemble des radiateurs concernés sans passer par l'étape LIRE afin de conserver le paramétrage.

Le bouton = situé en haut à gauche de l'écran donne accès au menu de navigation.

3.2 Fonctions accessibles par l'application UNIV'R TOUCH

L'application met à disposition les fonctions de réglage du radiateur (température, mode et activation de fonctions), de paramétrage du suivi de consommation d'énergie, la programmation avec ou sans fil pilote.

Rappel: Chaque menu de l'application comporte un bouton LECTURE et un bouton ECRITURE

Ecrans / Menu
Radiateur	Lecture de l'ensemble des informations mémorisées dans le radiateur	Écriture de l'ensemble des informations saisies dans l'Application
Suivi consommation	Lecture des informations relatives aux écrans menus affchéé	Écriture des informations saisies dans l'écran affchéé
Programme
Paramètres

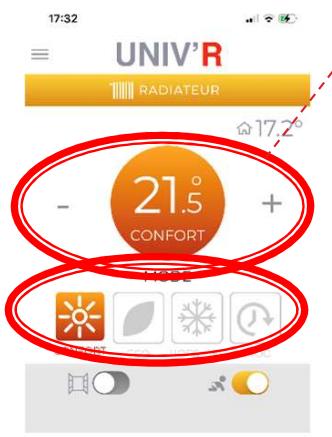

Réglages du radiateur

Accédez à l'ensemble des fonctions de paramétrage :

• réglage de la température en appuyant sur les touches +/-
• changement de mode par appui sur les icônes soleil, feuille, flocon
• (dés)activation des fonctions intelligentes (ouverture fenêtre...)
• lecture et écriture
• accès menu général

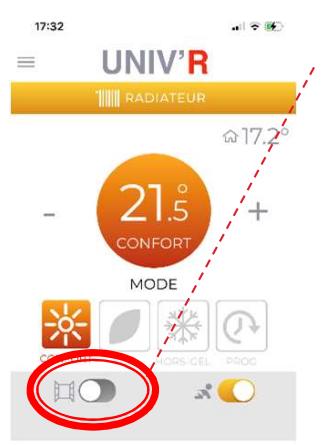

Détector d'ouverture de fenêtre

You pouvez activer / désactiver le détecteur d'ouverture de fenêtre

Une fois activé en glissant le bouton situé à côté de l'icone

• cette radiateur détecte une chute de température supérieure à 2^ C en moins de 15 minutes, la fonction Eco s'active automatiquement.
• si une chute de température de 4^ ou plus intervient en moins de 30 minutes, la fonction Hors-Gel s'active automatiquement.

L'appareil reviendra dans sa position initiale, lorsque la température de la piece sera remontée naturellement de +0.5^ .

Fonction Baby Care

Cette fonction est activée ou désactivée en glissant le bouton situé à côté de l'icone

Ce dispositif permet que la façade du radiateur reste tempérée lors de la montée en température.

Le temps nécessaire pour atteindre la température demandée peut être peut être plus long avec l'activation de la fonction Baby care.

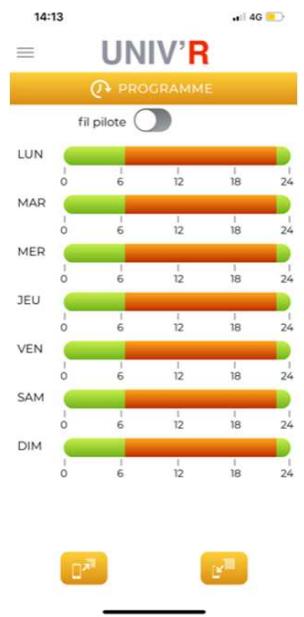

Programmation du radiateur

Programmez vos radiateurs facilement en quelques touches :

• Activez / désactivez le mode fil pilote (haut de page)
• Cliquez sur une journée pour faire apparaitre la plage hora
• Définissez vos plages horaires et modes de chauffe souhaités
• Copier / coller les réglages sur une ou plusieurs journées
• Lancer une écriture pour activer la programmation sur le radiateur

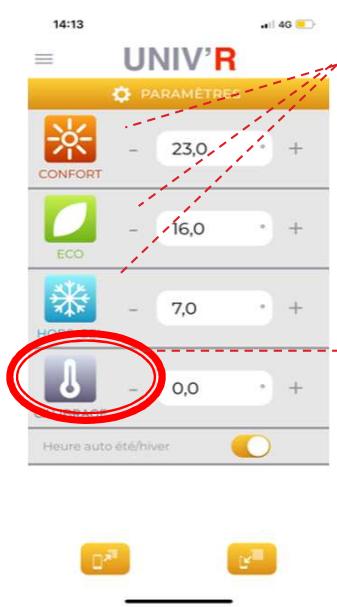

Paramétrage des températures du radiateur

Définissez les températures souhaitées :

• Pour chaque mode, assignez une T^ de consigne
• Ainsi à chaque changement de Mode, la T^ demandée est appliquée
• Un simple +/- dans les champs concernés permet de régler la T°

Calibrage de la température du radiateur

Afin de faire coïncider parfaitement la température de consigne et la température réelle de la pierce, il est possible de calibrer manuellement la température du radiateur.

Température mesurée - Affichage de la consigne = valeur de calibrage.

Exemple : 22^ dans la piece mesurée avec un thermomètre alors que la consignede demandée au thermostat (affichée) est de 20^ . La valeur de l'offset est 22-20 = +2°C Dans le menu calibrage l'utilisateur devra entrer +2°C

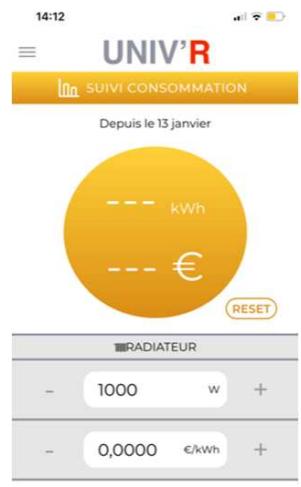

Compteur d'énergie

Mesurer votre consommation d'énergie

• renseigner la puissance du radiateur (watts) à l'aide des +/-
• renseigner le coût unitaire du kw/h selon votre abonnement

• écrire ces informations dans le radiateur à l'aide du bouton « écrire »

• Vous pouvez consulter à chaque lecture l'énergie consommée

• Remise à zéro : appuyer sur RESET (grisé) + ECRIRE

Informations

Accédez à plus d'infos

• consultez directement la page dédiée sur notre site internet
• directement accessible depuis l'application en cliquant sur univr

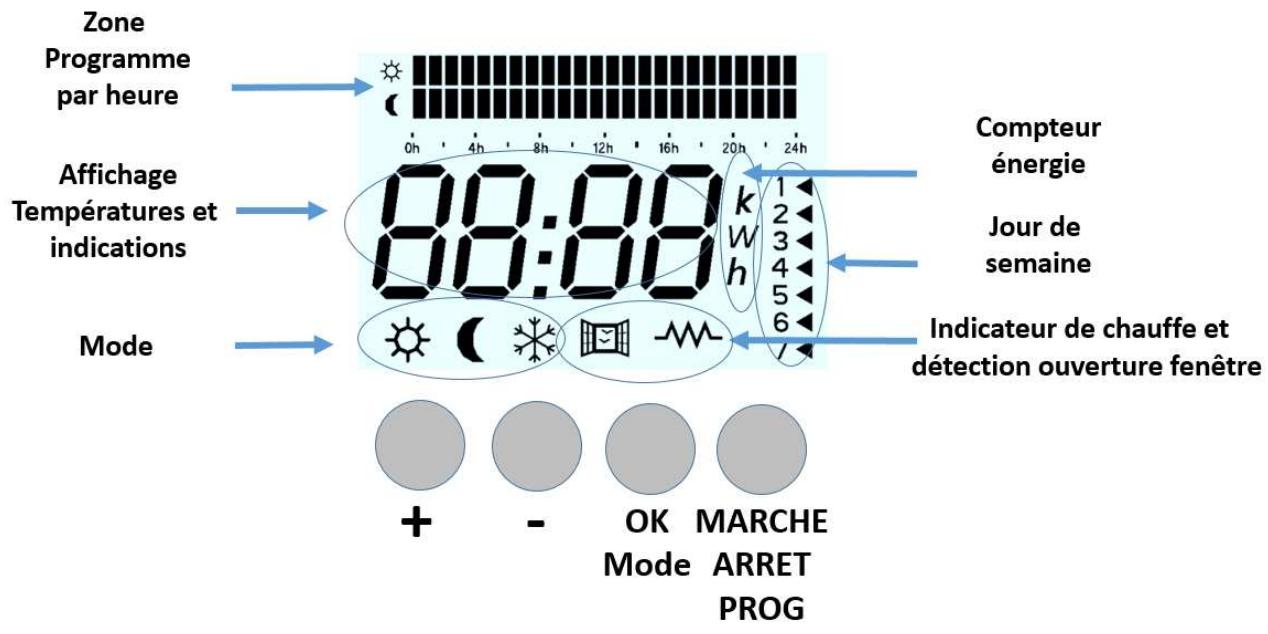

3- Pilotage du radiateur depuis l'écran LCD du radiateur

Rappel: cette apparéil est équipé d'un interrupteur situé à l'arrière droit de votre apparéil. En l'activant, les résistances sont mises sous tension, l'écran reste en fonction et vous programmation est conservée.

3.1 Première mise sous tension

ACTIONS	ECRAN
Lors de la première mise sous tension, l'écran clignote signalant l'absence d'heure et de date. Avec appui sur une des touches située sous l'écran, le thermostat est en MARCHE, le mode comport est activé par défaut	---:---
Un appui court sur la touche ◎ permet demettre en MARCHE le thermostat ou bien de l'ARRÊTER.	---:---
- A l'ARRET, sans réglage de l'heure préalable, l'écran affiche uniquement les pointillés comme ci contre :	---:---
- A l'ARRET, une fois l'heure régée(cf. 2.2), l'écran affiche l'heure comme représenté ci contre :	14:20

Lors d'une première mise sous tension :

• A partir du mode ARRET, un appui long [+3s] sur la touche ① donne accès au menu de programmation
• A partir du mode ARRET, un appui long [+3s] sur la touche M donne accès au menu des fonctions.

3.2 Réglage de la date et de l'heure

Information : Si vous utilisez l'application UNIV'R TOUCH pour piloter vos radiateurs, l'heure et la date sont automatiquement configurées. Il suffit pour cela derialcder à une simple LECTURE en approchant le dos de votre smartphone de la zone sans contact située au-dessus de I'écran LCD. Pour plus d'informations voir chapitre 3.

ACTIONS	ECRAN
Passer le thermostat en mode ARRET à l'aide d'un simple pression du bouton	---
Procéder à un appui long (+5 secondes) sur le bouton pour passer en mode PROGRAMME	0:00 1 2 3 4 5 6 7
Procéder à un appui court sur le bouton pour activer le mode réglage de l'HEURE. La flèche indiquant le jour de la semaine clignote sur le côte de l'écran. A l'aide des boutons + et — (1= Lundi, 2 = mardi...) et presser la touche M pour valider.	--- 1 2 3 4 5 6 7 8 9 10 11 12 13 14
Le segment de l'heure clignote. Régler l'heure à l'aide des boutons + et — puis presser la touche M pour valider.	10 11 12 13 14
Les segment des minutes clignote ensuite. Répéter la même opération jusqu'à la validation. Le thermostat passé en position ARRET et l'heure s'affiche sur votre écran.	14:20

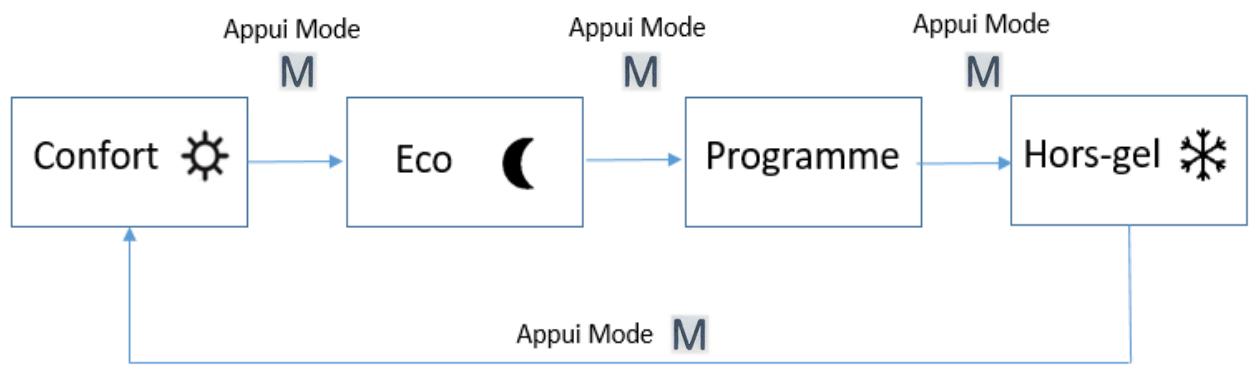

3.3 Changement de Mode ou de Consigne de température

ACTIONS	ECRAN
Métre le thermostat en position MARCHE par un simple appui sur le bouton	20.0°C
Pour régler la CONSIGNÉ à la hausse ou à la baisse, appuyer sur les boutons + et - . Vous changez ainsi la température de consigne. Pour changer de MODE, appuyer sur le bouton M afin de désirir le mode CONFORT ▪ , ECO C, Programme (Pro) ou bien HORS GEL.※	19.00°C Consigne à 19° en Mode ECO.

3.4 Règles de gestion de température

Le thermostat fonctionne selon 3 modes prédéfinis : CONFORT, ECO, HORS GEL

En Manuel : il n'y a pas de programme actif, la régulation suit la température de consigne indiquée.

En Programme : vous avons activé un programme (voir chapitre de programmation), le thermostat suit le programme définis avec les modes de fonctionnement définis par la programmation entre CONFORT, ECO et HORS-GEL.

En Ordre fil pilote (commande externe): en l'absence de programme actif, l'interface fil pilote est active et doit être raccordée à un apparéil de programmation externe. (Voir manuel duprogrammateur externe). En cas d'activation du fil pilote sans installation d'une centrale de gestion, le thermostat fonctionne en mode comport.

3.5 Programmation

ACTIONS	ECRAN
ARRETER le thermostat par un appui court sur le bouton L'écran affiche l'heure (une fois régée cf. 2.2).	14:20
Pour passer en programmation manuelle (depuis le thermostat LCD), faites un appui long (mini 5 s) sur la touche La première tranche hora de 12h (minuit) 1h clignote ainsi que le mode de fonctionnement (confort, éco, hors gel).	Exemple : Jour 5 10h Mode Confort 10:00 Passage en Mode Eco
Pour sélectionner le mode de fonctionnement conform, éco, hors gel, appuyer sur +
Pour passer à la tranche hora suivante, appuyer sur M . IMPORTANT : le mode de fonctionnement sélectionnée pour la tranche hora précédente est renseigné par défaut. Pour le modifier, appuyer sur +
Répéter l'opération autant que nécessaire. A la fin de la programmation du jour n°7 ou à tout moment après appui sur la touche , le thermostat sauvegarde automatiquement les paramètre renseignés et passé en mode réglage de l'heure. Valider en appuyant sur M . Notre apparéil passée alors en position ARRET et l'heure s'affiche en veille sur l'écran si elle a déjà été régée (cf. 2.2 - p.13). Dans le cas contraire, l'écran se met en veille comme ci-contre.	10:00 Passage en mode hors gel 14:20

3.6 Détction d'ouverture de fenêtre

La détction d'ouverture de fenêtre est symbolisée sur votre écran par l'icone

Lorsque cette fonction est activée, votre radiateur va automatiquement passer en ARRET en cas de détention d'une chute de température supérieure à 2^ en moins de 15 minutes.

Votre radiateur revient dans son mode d'origine lorsque la température de la pièce enregistre une hausse d'au moins 0,4^ dans les 15 minutes suivantes.

ACTIONS	ECRAN
ARRETER le thermostat par un appui court sur le bouton L'écran affiche l'heure (une fois régée cf. 2.2).	14:20
Entrer dans le menu paramétrage par un appui long (mini 5 s) sur le bouton M. Vous pouvez ainsi désir d'activer la détction de fenêtre « ON » ou de la désactiver « OFF » en appuyant sur les touches + ou - . Valider le paramétrage en appuyant deux fois successivement sur M . Si vous n'appuyez qu'une seule fois, vous ouvrez le menu « Calibrage de température». Dans ce cas reportez vous au 3.11 page 19.	On Off OFF

3.7 Montée en température progressive / Baby Care

Cette fonction est symbolisée sur votre écran par l'icone

Elle permet une montée en température maîtrisée en diminuant la puissance maximale de chauffe. La façade du radiateur est ainsi moins chaude lors de sa montée en température. L'atteinte de la température de consigne sera atteinte plus lentement.

ACTIONS	ECRAN
Mettre le thermostat en marche en appuyant sur Ⓞ	20.0°C 四分鐘
Activer ou désactiver la fonction par un appui long (mini 5 s) et simultané sur les boutons — et M. Pour désactiver la fonction, renouvelez l'opération.	BABBY	CBr-E

3.8 Compteur de consommation d'énergie

Cette fonction permet de mesurer la consommation électrique du radiateur.

Elle nécessite d'être paramétrée afin de tener compte de la puissance de l'appareil.

ACTIONS	ECRAN
ARRETER le thermostat par un appui court sur le bouton L'écran affiche l'heure (une fois régée cf. 2.2).	14:20
PARAMETRER LA PUISSANCE DE CHAUFFE Afficher la puissance de chauffe par un appui long (mini 5 s) sur le bouton .Pour paramétrer la puissance correspondant à celle de votre radiateur, appuyer sur les touches + et - .Valider le paramétrage sur la touche M ou ÷ pourmettre en voirle l'écran.	10:20W14:20
CONSULTER LE COMPTEUR D'ENERGIE Mettre le thermostat en position ARRET par un appui court sur le bouton . L'heure s'affiche (une fois régée cf. 2.2).Pour afficher le compteur, faire un appui long (mini 5 s) sur la touche + .Pour sortir, appuyer sur ÷ ou bien attendre 8 secondes.	14:2085kwh
REINITIALISER LE COMPTEUR D'ENERGIE Mettre le thermostat en position ARRET par un appui court sur le bouton . L'heure s'affiche (une fois régée cf. 2.2).Afficher le compteur : faire un appui long (mini 5 s) sur la touche+.Remettre à zéro le compteur : faire un appui long (mini 5 s) sur la touche+.Valider le paramétrage sur la touche M ou ÷ pourmettre en voirle l'écran.	14:2080h

3.9 Verrouillage du clavier

Pour éviter toute action intempéstive, le clavier du thermostat peut être verrouillé.

ACTIONS	ECRAN
Pour procéder au verrouillage, faire un appui long (mini 5 s) et simultané sur les touches + et - .Pour procéder au déverrouillage du clavier, renouveler l'étape indiquée ci-dessus, l'écran affiche alors le mode de température en cours (Mode éco / 19° dans l'exemple ci contre) ou bien l'heure s'il était en voille.	19.00( ) 14:20

3.10 Réinitialisation du thermostat

Vous pouvez réinitialiser le thermostat dans sa configuration de sortie d'usine.

ACTIONS	ECRAN
ARRETER le thermostat par un appui court sur le bouton L'écran affiche l'houre (une fois régée cf. 2.2).	14:20
Procéder au verrouillage du clavier par un appui long (mini 5 s) et simultané sur les boutons + et - .L'écran de verrouillage apparait.
Presser longuement (mini 10 s) et simultanémment les boutons + et - .L'écran clignote.Relâcher les boutons, l'écran revient en position ARRET.

3.11 Calibrage du capteur de température

La sonde de température de votre radiateur peut subir des perturbations (courant d'air froid parasite, exposition à proximité d'un mur froid...) nécessitant de corriger la température mesurée. Ainsi, vous n'observez plus de décalage eventuel entre la température de consigne demandée et la température ambiente de la pierce.

ACTIONS	ECRAN
ARRETER le thermostat par un appui court sur le bouton L'écran affiche l'heure (une fois régée cf. 2.2).	14:20
Entrer dans le menu paramétrage par un appui long (mini 5 s) sur le bouton M.
Vous entrez dans le menu paramétrage du détecteur d'ouverture de fenêtre.
Entrez dans le menu calibrage en appuyant à nouveau sur le bouton M.
La valeur de calibrage précédemment régée s'affiche (ici nous prenons l'exemple d'une correction de + 1.8°). Généralement, si aucun réglage n'a été effectué précédemment, c'est le réglage usine qui apparait : 0.0° dans ce cas.	1.80
A l'aide des boutons + et - vous pouvez régler la valeur de correction de température souhaitée à + ou - 7° par rapport à la température de consigne demandée.

Comment calculer la valeur à modifier ?

Température mesurée - Température de consigne affichée = valeur à corriger.

Préalablement :mettre un thermomètre fiable dans la piece ou se trouve le/les radiateur(s) afin de relever la température réelle et calculator l'écart constaté.

Exemple : Si vous radiateur se déclenché à 21^ (sur l'écran, en bas à droite, le symbole de chauffe s'allume) et que vous avez 20^ à votre thermomètre dans la piece : Vous allez devoirmettre -1.0°C au niveau du réglage.

NB: le calibrage se fait par pas de 0.1^ .

3.12 Diagnostic

Votre thermostat peut détecter un dérèglement dû à un dysfonctionnement.

ACTIONS	ECRAN
Votre écran signale que la sonde de température est défectueuse (la sonde est en court-circuit).	SC
Votre écran signale que la sonde de température est défectueuse. La sonde est absente ou mal connectée...	OC

VOTRE RADIATEUR NE CHAUFFE PAS...

• Vérifiez que l'interrupteur 0/1 à l'arrête de l'appareil est bien sur marche (I). Rendez-vous pour cela en page 4.
• Vérifiez le calibrage de votre radiateur qui pourrait faire que votre radiateur ne se déclenché pas en raison d'un mauvais alignement de température. Rendez-vous pour cela en page 19.

3.13 Paramètre par défaut

En sortie de fabrication usine, les paramètres sont les suivants.
Ils seront de nouveau appliqués en cas de réinitialisation par exemple (cf. 2.10)

Fonction	Paramètres
Gamine de régulation	7°C à 35°C
Confort	21°C
Eco	16°C
Hors gel	7°C
Programme	Désactivé00 :00 - 06 :00 : Eco06 :00 – 23 :00 : Confort23 :00 – 00 : Eco
Fil pilote	Actif
Détection ouverture de fenêtre	Désactivé
Protection infant	Désactivé

4-VALEURS PAR DEFAULT - REGLAGE USINE

Fonction	Paramètres
Gamine de régulation	7°C a 35°C
Confort	21°C
Eco	16°C
Hors gel	7°C
Programme	Désactivé00 :00 - 06 :00 : Eco06 :00 - 23 :00 : Confort23 :00 - 00 : Eco
Fil pilote	Actif
Détection ouverture de fenêtre	Désactivé
Protection infant	Désactivé

Valeurs par défaut des modes et ordres fils pilote :

CONFORT: 21^ C , ECO: 17,5^ C HORS-GEL: 7^ C

CONFORT-1 : consigne CONFORT - 1^ C et CONFORT-2 : consigne CONFORT - 2^ C ,

OFF:Arrêtchauffage

Modification des valeurs ECO, CONFORT, HORS-GEL

Les valeurs sont modifiables par l'application smartphone. Une modification de consigne associé à un mode devient la nouvelle valeur de ce mode.

La température du mode ECO est toujours inferieures ou égale à la température du mode CONFORT

6- DONNEES TECHNIQUES - GARANTIES

GARANTIE USINE :

Nos apparueils sont garantis 10 ans (cœur et corps de chauffe), la régulation et les composants électriques 2 ans, à partir de la date d'achat.

En cas de panne, contactez-nous au 04-75-700-705.

La garantie s'entend retour magasin.

Conseils d'utilisation :

Avant chaque remise en chauffe, dépoussiérez à l'aide d'une simple microfibre votre radiateur. Faites en de même à chaque fin de saisson d'hiver au moment d'arrêté la chauffe. Pas de produits ni substances abrasives.

EXCLUSION DE LA GARANTIE

• Installation non conforme.
• Utilisation non conforme aux précautions d'utilisations précisées ci-dessus.
• Puissance de l'appareil mal adaptée au volume à chauffer (un apparéil jaunit ou noircit uniquement s'il est en sous puissance): cf. tableau ci-dessous.
• Consultez notre site internet www.univrchauffage.fr ou composez notre numéro client 04 75 700 705.

Type d'appareil :	Appareil de chauffage électrique décentralisé régulation ERD 501
Caracteristique	Symbole	Références				Unité
		FVP1C03M-0507	FVP1C03M-0510	FVP1C03M-0515	FVP1C03M-0520
Puisance Thermique
Puisance thermique nominale	Pnom	0,75	1,00	1,50	2,00 kW
Puisance thermique minimale (indicative)	Pmin	N.A	N.A	N.A	N.A	kW
Puisance thermique maximale continue	Pmax,c	0,75	1,00	1,50	2,00 kW
Consommation électrique auxiliaire
A la puissance thermique nominale	elmax	0,00	0,00	0,00	0,00 kW
A la puissance thermique minimale	elmin	0,00	0,00	0,00	0,00 kW
En mode veille	eISB	0,00081	0,00081	0,00081	0,00081 kW
Caracteristique						Unité
Type d'apport de chaleur, pour les dispositif de chauffage décentralisés ELECTriques à accumulation uniquement
Contrôle thermique manuel de la charge avec thermostat intégré						oui
Type de contrôle de la puissance thermique/de la température de la pièce
Contrôle électrique de la température de la pièce						oui
Contrôle électrique de la température de la pièce etprogrammateur hebdomadaire						oui
Autres options de contrôle
Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte						oui
Option contrôle à distance						oui
Contrôle adaptatif de l'activation						oui

Afin d'assurer le parfait fonctionnement du radiateur et surtout de ne pasmettre ce dernier en sous puissance, donc en surconsommation, il est particulièrement important de respecter le tableau de rapport puissance / volume ci-dessous.

Toute panne due à une sous puissance fait partie des exclusions de garantie.

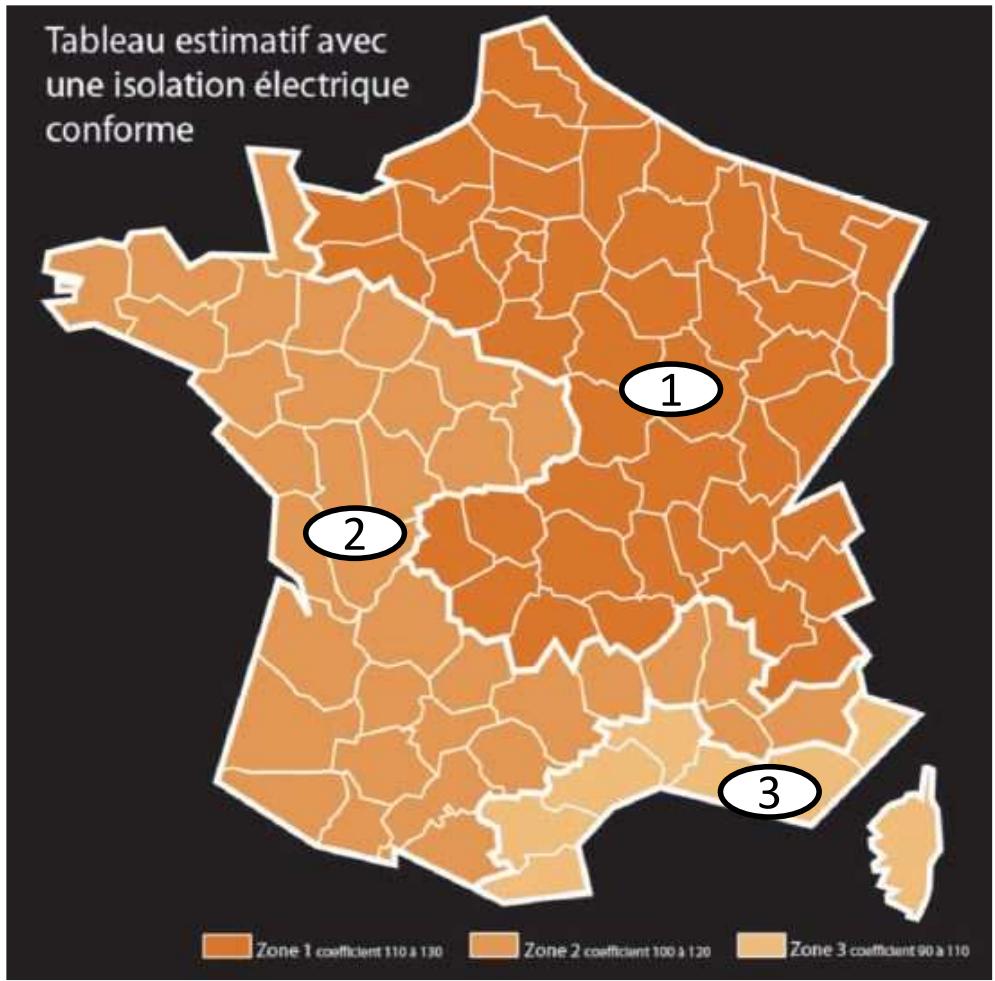

①
②
(3)

Puisance en watts	Zone floide	Zone tempérée	Zone chaude
1000	20 m3	22,5 m3	25 m3
1500	30 m3	32,5 m3	35 m3
2000	40 m3	42,5 m3	45 m3

Etude Effectuée selon isolation aux normes électriques.

Le tableau est donné à titre indicatif. Une étude thermique prénant en compte la zone géographique, l'orientation de la piece à chauffer, ainsi que l'isolement peut faire varier les données indiquées.

7- SCHEMA DE POSE DES CONSOLES DE FIXATION

Tous nos radiateurs sont livrés avec 4 consoles de fixation :

Les consoles basses comportent chacune un crochet de verrouillage. Fixer les consoles au mur en utilisant de la visserie (non fournie) adaptée à la nature du mur (exemple : chevilles type « MOLLY » spécial Placoplatre) en respectant les hauteurs dans le document ci-joint.

Les consoles doivent être positionnées entre les 2 derniers éléments à chaque extrémité du radiateur.

Vue de dos du radiateur avec positionnement des consoles

Hauteur du radiateur	Dimension entre x et y
58 cm	50 cm
Hauteurs radiateurs hors tout Puissances	58 cm et 68 cm
	A (cm)	B (cm)
750 W	11,5	20,5
1000 W	19,5	28,5
1500 W	35,5	44,5
2000 W	51,5	60,5

Univ'R Chauffage 1 Avenue Robert Schuman - 26300 - BOURG DE PEAGE 04 75 700 705 // www.univrchauffage.fr
