MODE D'EMPLOI Terminal satellite Numérique 013144 ASTRELL

Terminal satellite Numérique
Réf. 013144

20w04

www.astrollnt.com

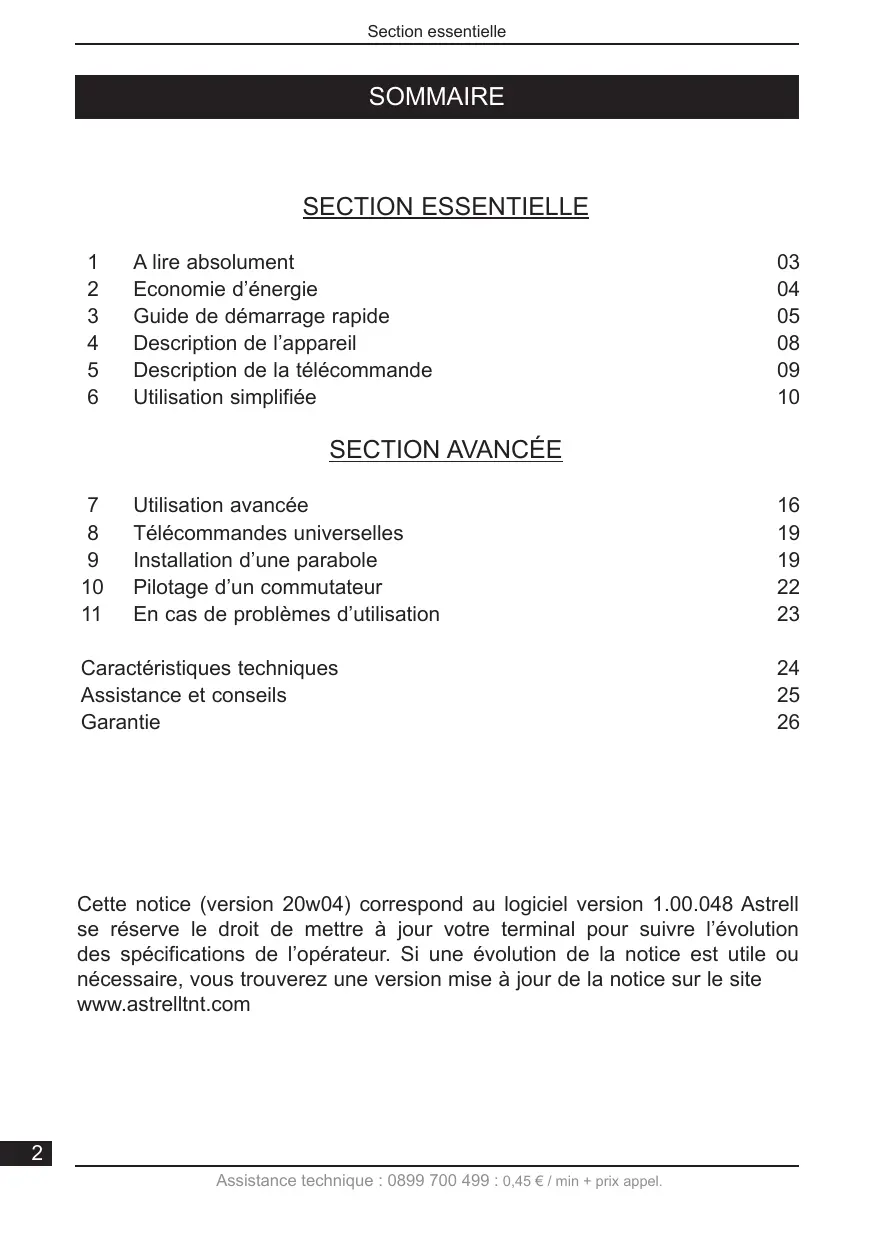

SOMMAIRE

SECTION ESSENTIELLE

1 A litre absolument 03
2 Economie d'énergie 04
3 Guide de démarrage rapide 05
4 Description de l'appareil 08
5 Description de la télécommande 09
6 Utilisation simplifiée 10

SECTION AVANCEE

7 Utilisation avancée 16
8 Telecommandes universelles 19

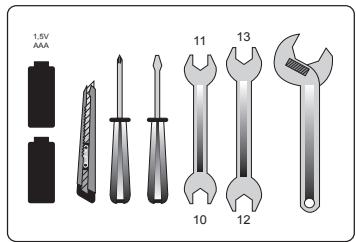

9 Installation d'une parabole 19

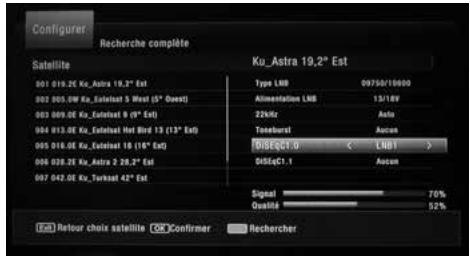

10 Pilotage d'un commutateur 22
11 En cas de problèmes d'utilisation 23

24

Assistance et conseils 25

Garantie 26

Cette notice (version 20w04) correspond au logiciel version 1.00.048 Astrell se réserve le droit demettre à jour votre terminal pour suivre l'évolution des specifications de l'opérateur. Si une évolution de la notice est utile ou nécessaire, vous trouvrez une version mise à jour de la notice sur le site www. astrelltxt.com

1 - A litre absolument

L'intérieur de votre terminal contient des composants fragiles ; n'ouvre jamais l'appareil, même après avoir débranché le secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc dessentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparil et le cable d'antenne).

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre apparèil, la surchauffe qui en résultatait ferait vieillir prématurément les composants.

Votre terminal répond aux exigences essentielles des Directives LVD 2014/35/UE et RED 2014/53/UE et respecte la norme EN 60065. A ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximé, des sources de flammes{nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun object rempli de liquide telque des vases ne doit être place sur l'appareil. La prise d'alimentation doit demeurer aisément accessible. L'appareil est destiné à être utilisé sous un climat tempéré. Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d'orage annoncé, ou en cas de doute, débranchez l'appareil du secteur pour éviter tout dommage.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction presente dans l'appareil, mais non désrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document.

Votre terminal possede un seul tuner satellite, vous ne pouvez donc pas enregistrer une chaîne différente de cette que vous regardez.

La programmation du terminal se fait par l'intermédiaire des menus. Pour facilititer la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Système / Modifier Code Pin / ★★★★.

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche > pour sélectionner le menu Système et appuyez sur OK.
• Appuyez sur la touche pour selectionner le menu Modifier Code PIN et appuyez sur OK.
• Entrez les 4 chiffres de votre code PIN (choisi lors de la première installation).

Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

2 - Economie d'énergie

Votre terminal embarque des composants de dernierie generation permettant d'afficher une consommation d'électricité en veille ultra faible. Néanmoins, cet effort est vain si vous oubliez demettre l'appareil en veille lorsqu'vous arrêtez de regarder la télévision.

Afin de limiter ce risque, et conformément à la reglementation européen relative aux apparêls qui consomment de l'électricité, des mesures ont été prises afin d'eviter de laisser le terminal en marche inutillement. Ainsi, votre apparéil se met automatiquement en voille lorsque vous ne l'utilise pas pendant 4 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 4 heures sans utiliser la télécommande, un message vous avertit de la mise en voille imminente. Appuyez simplement sur la touche de réglage de volume, par exemple, pour faire disparaître le message.

Si vous souhaitez désactiver cette mise en veille automatique, vous pouvez aller dans MENU / Heure / Veille, etmettre la veille sur Arrêt.

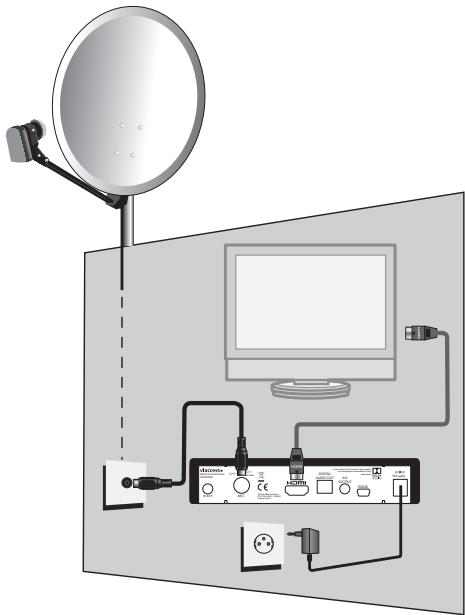

3 - Guide de démarrage rapide

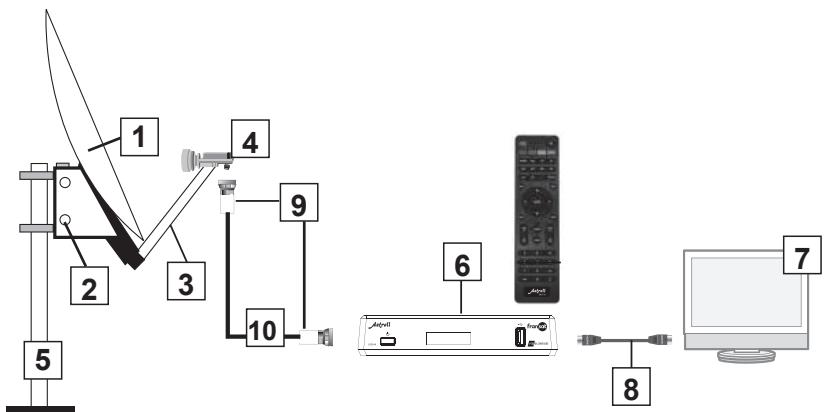

Ce guide d'installation rapide suppose que vous ayez déjà une parabole pointée vers le satellite Eutelsat 5 WEST A (anciennement Atlantic Bird 3) Si ce n'est pas le cas, lisez le paragraphe F page 22 relatif à l'installation d'une parabole. En cas de difficulté, reportez-vous aux pages suivantes de cette notice. En cas de mauvaise manipulation lors de l'installation, vous pourrez toujours revenir aux réglages usine en réinitialisant l'appareil comme indiqué paragraphe F (page 15).

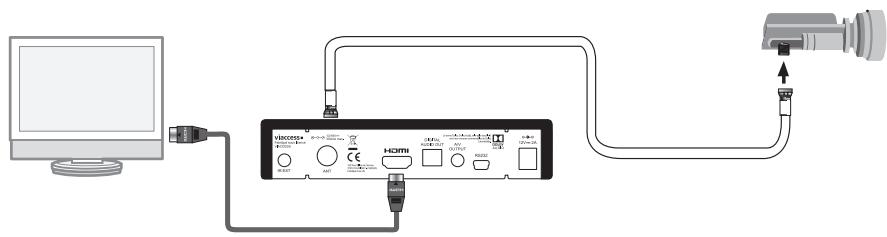

• Branchez l'arrivée de l'antenne satellite sur le connecteur d'antenne marqué ANT.
• Branchez l'alimentation à l'arrête du terminal puis l'alimentation sur le secteur, le voyant vert en façade s'allume. L'afficheur indique «boot» puis «FTI»
  Reliez your telleviseur au terminal grace a un cordon HDMI (non fourni), allumez le telleviseur et mettez-le en mode HDMI (voir notice du telleviseur si nécessaire).
• Insérez les piles dans la télécommande.

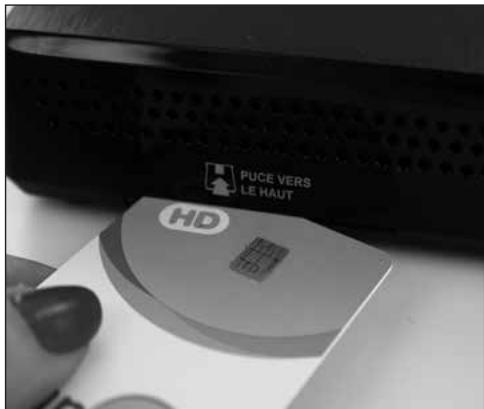

• Insérez la carte à puce dans le lecteur, puce vers le fond, dirigée vers le haut (voir photo).

LA PUCE DOIT ETRE VERS LE HAUT!

• Le téléviseur affiche l'écran d'installation ①. Si ce n'est pas le cas, vérifie les connexions et/ou forcez le mode ajustat de votre téléviseur (AV, EXT, HDMI,...).

Appuyez sur la touche rouge (à gauche de la verte) pour passer à l'écran suivant.

Le deuxieme écran vous demande de confirmer quelques paramètres liés à l'écran et au son, acceptez ces paramètres s'ils vous conviennent (ou si vous l'ignorez) en appuyant sur la touche rouge.

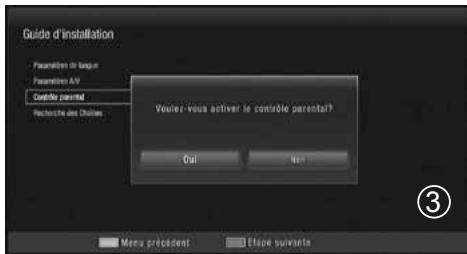

• Le 3^ème écran ③ vous demande si vous souhaitez activer le contrôle parental. Validez par OK.
• Vous doiventMaintenantchoisir le niveauparental ③ b ,ce qui provoquera la demande du code personnel (PIN) pour visualiser les programmes que le diffuseurdeclare destinés à un public plus age que le niveau choisi.Faites vousCHOIS XECLESFLÉCHES< et validez par OK.Dans le doute,choisissez(-18).

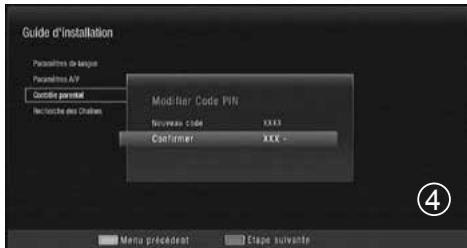

  L'écran suivant ④ vous invite àCHOISIR un code personnel (PIN).Entrez le code de votrechoix (parexample1234) et confirmez enl'entrant une deuxieme fois.Notezce code précieusement, vous enaurez besoin pour acceder a certains menus du terminal.

ATTENTION:LE CODE 0000 EST INTERDIT

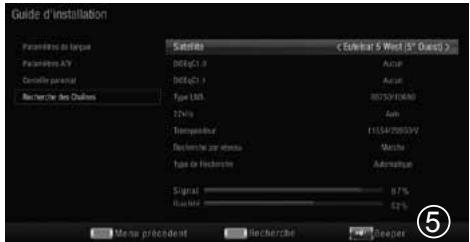

L'écran suivant ⑤ vous informe sur la qualité de réception. Si la qualité (barre du bas) est inférieure à 40% , voyagez le paragraphe 9-F (page 22) concernant le calage de la parabole. Si la qualité est supérieure à 40% , appuyez sur la touche bleue pour lancer l'installation des chaînes.

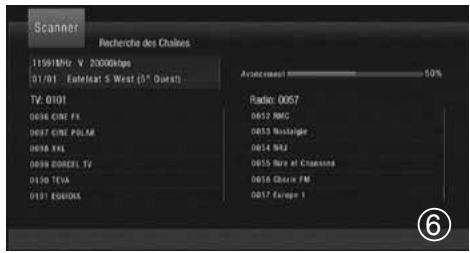

- Patientez quelques instants pendant la recherche ⑥.

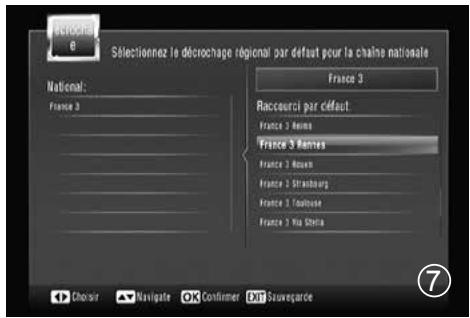

Le dernier écran ⑦ you demande de désir la declinaison de France 3 qui correspond à votre région. Allez dans la fenêtre de droite avec la flèche , désisissez votre France 3 avec la flèche puis validez par OK.
- A la fin de l'installation, l'appareil affiche la chaine 0000 de promotion FRANSAT, vous pouvez des lors regarder la chaine de votre choix en tapant son numéro, ou en y accédant grâce à la touche CH▲.

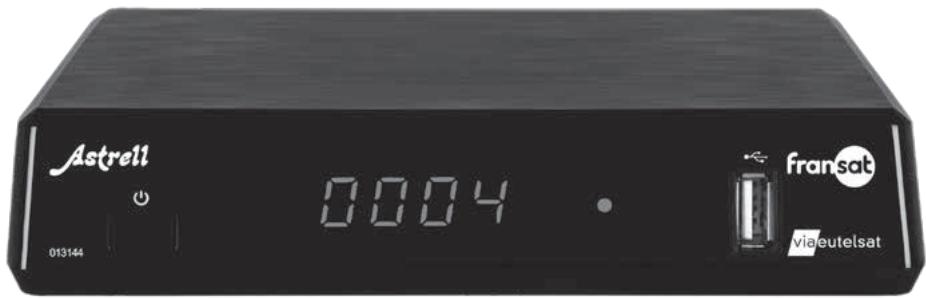

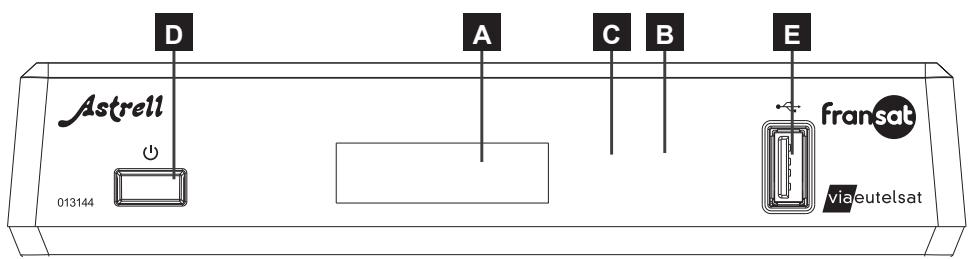

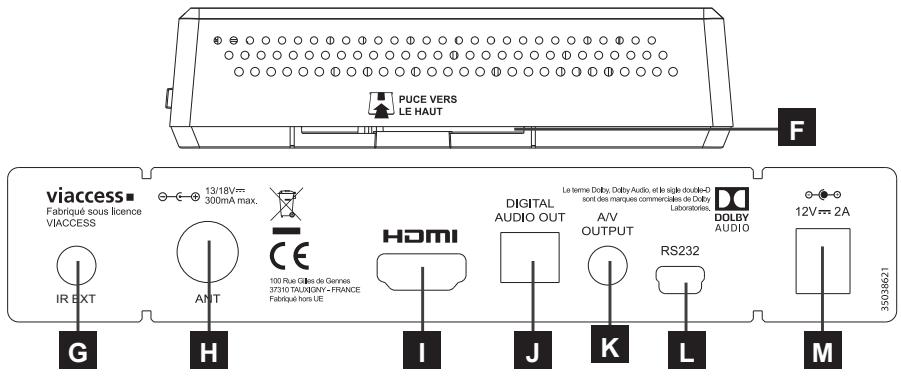

4 - Description de l'appareil

A Afficheur. Affiche le numero de chaîne lorsque le terminal est allumé. Affiche l'heure en vue.
B Voyant rouge : apparéil en veille.
C Récepteur infrarouge (detecte le signal infrarouge de la télécommande).
D Permet de mettre en veille le terminal ou de l'allumer.
E Port USB.
F Lecteur de carte.
G IR Extender, pour ajouter un déport infrarouge.
H Entrée antennae satellite.
Sortie HDMI (haute définition numérique).
J Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema.
K Sortie audio/vidéo analogue.
L Port série (pour SAV uniquement).
M Entrée 12V, pour alimentation fournie.

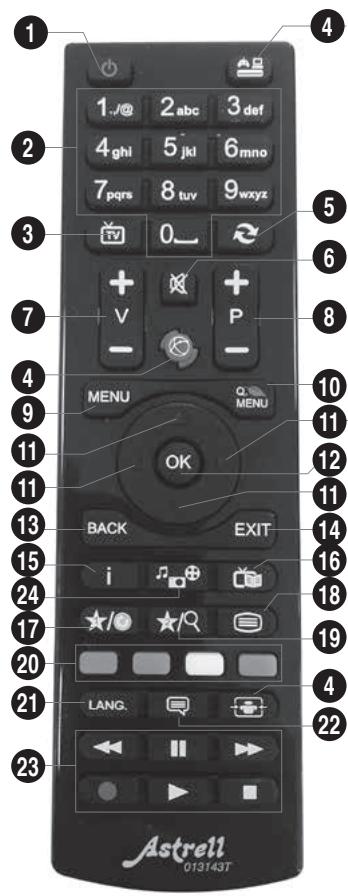

5 - Description de la télécommande

1 Permet de mettre en veille le terminal ou de l'allumer.
2 Touches numériques: En utilisation normale, permettent de taper le numero de la chaîne souhaitée. Dans le mode programmation, permettent de rentrer les valeurs numériques:
3 Touche TV : Pour passer du mode TV au mode RADIO et inversement.
4 Inutilisée sur ce modele.
5 Touche : Permet de returner à la chaine regardée précédemment.
6 Permet de couper le son.
7 Permet de régler le volume.
8 Permet de changer de chaîne.
9 Touche MENU : Pour acceder aux réglages.
10 Permet d'acceder à la liste des enregistrements.
11 Dans le menu, permet de modifier les diffé- rents parametes. Touches utilisées comme flèches de directions, repérées également par « ou « dans le reste de cette notice. Permet également de régler le volume et de changer de chaînes.
12 Touche OK: Permet de valider un besoin quand vous étés dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.
13 Touche BACK : Pour revenir en arrêté dans certains menus.
14 Touche EXIT : Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus.
15 INFO : Affiche des informations sur l'émission en cours et suivante.
16 Touche Guide électronique des programmes.
17 Touche FAV.: Permet de changer de liste de chaîne, parmi les listedes définies par l'opérateur, ou votre propre liste de chaînes favorites.
18 Touche Permet d'acceder au télétexte (si diffusé).
19 Pour changer le mode écran (4:3, 16:9, ...)
20 Touches de couleurs. Utilisées dans certains menus et dans le navigateur du magazine télétexte

21 LANG.: Pour afficher et désir la voie audio.
22 Touche. Permet d'acceder aux sous-titres.
23 Touches PVR Pour utiliser l'enregistreur numérique

Play (▶)

Enregistrement (●)

Pause (II)

STOP（■）

Avance rapide ou retour rapide (▲▲▶)

Pour acceder au lecteur multimédia.

6 - Utilisation simplifiée

Cette partie vous déscrit les options et menus utilisés couramment lors d'une utilisation normale. Pour une exploitation poussée de votre terminal, reportez-vous au paragraph 7 Utilisation avancée (page 16).

A - Changer de châne

Yououpezchangerdachaine de4manieresdifferentes：

• En appuyant sur les touches CH ou CH .
• En appuyant sur OK pour afficher la liste des chaînes, puis enChoosingant la chaîne de votre choix avec les flèches, et finalement en validant par OK.
• En tapant son número.
• En appuyant sur les touches directionnelles .

B - Allumer et éteindre l'appareil

Lorsque you arrêtez de regarder la télé, il faut éteindre le téléviseur ET le terminal. Si vous laissez le terminal allumé, il consommera inutillement de l'électricité (7 à 15W selon les cas contre seulement 0,50W en veille).

Veillez donc à bien étéindre le terminal en même temps que la télé. Si vous oubliez, une fonction de mise en veille automatique éteindra le terminal au bout de 4h sans action de votre part.

Si, pour une raison quelconque, vous souhaitez désactiver cette mise en veille automatique, modifiez le paramètre Veille du menu Heure.

A chaque allumage, le terminal va vérifier qu'il est bien à jour (logiciel interne et liste deschains), ce qui va prendre quelques secondes.

C - S'informer sur les programmes diffusés

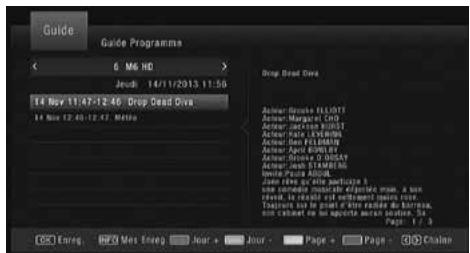

Vous accedez au guide des programmes en appuyant sur la touche EPG.

Le Guide des Programmes se présente sous forme de fenêtre à deux volets. Dans le volet gauche, vous Voyez les programmes present et suivants, vous pouvez selectionner un programme avec les flèches ▲▼. Le volet de

droite affiche des informations détaillées sur le programme sélectionné dans le volet gauche. Lorsque la description détaillée s'étend sur plus d'une page, naviguez entre les pages avec les touches jaune et bleue.

D - Enregistrer une émission

L'accès aux fonctionnalités PVR (enregistrement, time-shift...) nécessite la présence d'un support informatique (cle USB ou disque dur externe) sur l'entrée USB.

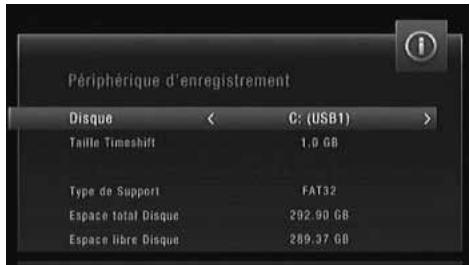

Préparation du disque

Le port USB en façade est prévu pour accueillir un disque dur externe. La puissance disponible sur le port USB est telle que vous pouvez connecter un disque externe standard 2,5" sans avoir besoin d'alimentation externe supplémentaire. L'utilisation de clés USB, n'est pas recommandee, en raison des vitesses de transfert en géné

ral trop faibles. Vous pouvez toutefois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garanti. Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS.

Si vous disque compte plusieurs partitions, la première utilisable est sélectionnée par le terminal lors de la connexion du disque dur. Vous pouvez changer de partition dans le menu USB / Paramétres PVR / Périphérique d'enregistrement.

Si un disque ou une clé n'est pas reconnu, utilisez la fonction de formatage disponible dans le menu USB / Paramètres PVR / Formatage.

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontres un problème avec un modele particulier, n'hésitez pas à nous contacter pour nous informer du modele qui poserait problème.

Astrell décline toute responsabilité en cas de perte de données consécutive à une utilisation avec le terminal Nous vous conseillons de sauvégarder vos données au préalable, et de dédier un disque uniquement à cet usage. En règle générale, n'introduisez pas de support USB contenant des données précieuses qui n'auraient pas été sauvégardées par ailleurs.

Pour l'enregistrement et la lecture, vous utiliserez principalement les touches PLAY (▶), PAUSE (II), STOP (■) et REC (●).

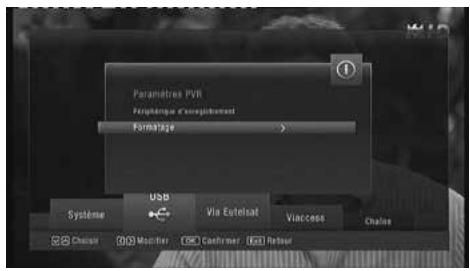

Pour formater le disque

• Allez dans le menu USB / Paramètres PVR
• Sélectionnez la ligne Formatage, et validez par OK.
• Confirmez par OUI et patiently quelques secondes
• Une nouvelle fenêtre apparait, Sélectionner Formatage.
• Confirmez à nouveau l'opération, puis patientez quelques minutes.
• A la fin du formatage, l'appareil indique «Le formatage est terminé»
• Appuyez sur OK.

Enregister l'émission en cours :

Appuyez simplement sur la touche REC (●), l'appareil démarre un enregistrement qui s'arrête dix minutes après la fin de l'émission en cours.

Les informations relatives aux heures des programmes sont parfoids imprecises. Si l'émission qui vient de démarrer à l'écran est légèrement en avance sur les heures, le terminal peut croire que vous pouze enregistrer la fin de l'émission précédente, qui n'est pas encore terminée, d'après le guide des programmes. Pour éviter toute déconvenue, nous vous conseillons, avant d'appuyer sur la touche REC, d'appuyer sur la touche INFO. Une bannière d'information affiche alors les programmes en cours et suivant. Si le programme en cours est bien celui que vous pouze enregistrer, vous pouze appuyer sur la touche REC. Dans le cas contraire, il est préféable de passer par un timer (voir paragraphe Enregistrer une émission future page 13).

Arreter un enregistrement en cours :

En appuyant sur la touche STOP ( ■ ), un message d'alerte apparait. Validez par OK pour confirmer que vous pouze réellement arrêté l'enregistrement.

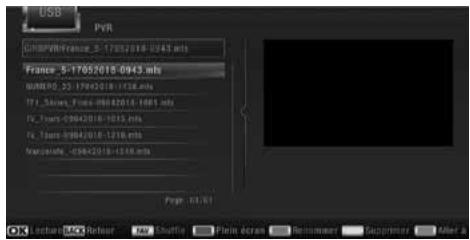

Relire un enregistrement :

Appuyez sur la touche PVR LIST La liste des enregistements s'affiche, par ordre alphétique.

Note: le nom par défaut d'un enregistrement est constitué du nom de la chaîne suivi de la date et l'heure d'enregistrement. Vous pouvez personnaliser ce nom grâce à la touche verte. Utilisez alors le clavier virtuel et validez avec la touche OUI.

Mettre le direct en pause (Timeshift):

Lorsqu'un disque dur est connecté à l'appareil, vous avez la possibilité à tout moment de mettre une émission en pause, simplement en appuyant sur la touche PLAY/PAUSE (▶ II). Pour reprendre l'émission, appuyez sur la touche PLAY/PAUSE (▶ II).

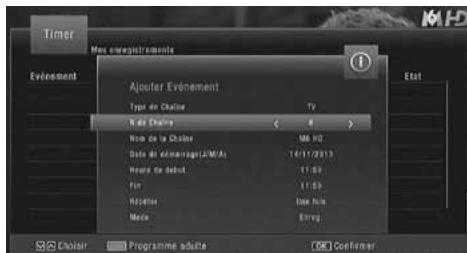

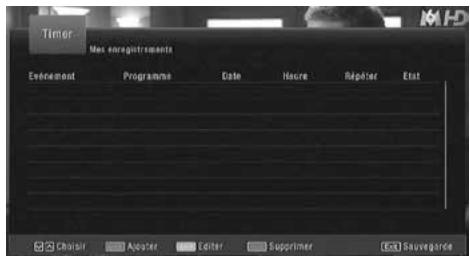

Enregistrer une émission future :

Vous pouvez programmer un enregistrement différé (timer) pour enregistrer une émission en votre absence. Veiliez à ce qu'un disque avec suffisamment d'espace libre soit connecté au port USB pour que le timer fonctionne correctement. Comptez 3Go par heures d'enregistrement pour être certain que l'espace est suffisant.

• Appuyez sur la touche EPG puis sur la touche INFO pour afficher la liste des enregistements différés (événements)
• Appuyez sur la touche rouge pour afficher la fenêtre d'édition d'événement
  Sur la ligne N. de chaine,CHOISSEZ au besoin la chaine avec les flèches
• Sur la ligne Date de démarrage, entrez la date (JJ / MM / AAAA)

• Sur les lignes Heure de début et Fin, entrez les heures de début et de fin de l'enregistrement.
• Sur la ligne Régéter, laissez Une fois pour un événement unique, ou choisissez, avec les flèches , l'option quotidien ou hebdomadaire selon votre besoin.
• Validatez votre saisie avec la touche OK, puis enregistrer votre ajout en quittant avec EXIT.

Note : En vous abonnant à des chaînes payantes, vous pouvez avoir accès à des chaînes qui diffusent des programmes de catégorie V (programmes adultes, typiquement), qui nécessitent l'entrée du code PIN de la carte à puce pour être visualisés ou enregistrés. Ce code est différent de celui que vous avez choisi lors de l'installation (voir § I page 19). Lors du réglage d'un timer pour un tel programme, vous nevez, avant de valider votre timer par OK, entraîr le code PIN de la carte grâce à la touche rouge (programmeadulte)

N'OUBLIEZ PAS DE VÉRIFIER QUE L'ESPACE LIBRE SUR LE SUPPORT D'ENREGISTREMENT EST SUFFISANT (AU MOINS 3GO/h).

L'exploitation de la technologie Viaccess impose une restriction fondamentale ; vous ne pouvez relire un enregistrement qu'avac le terminal ayant servi à réaliser cet enregistrement. Vous ne pouvez pas, par exemple, le relire sur un ordinateur ni même sur un autre terminal FRANSAT, même si c'est également un Astrell 013144. Cette restriction prend tout son sens dans le cas d'un échange SAV suite à une panne, par exemple. Si vous souhaitez garder à long terme un enregistrement qui vous tient à coeur, nous vous conseillons de transférer vos enregistrentures sur un équipement externe (magnétoscope ou graveur DVD, par exemple) via la prise péritel.

E - Modifier le contrôle parental

Changer le code personnel :

• Allez dans MENU / système / Modifier Code PIN.
• Entrez votre code PIN actuel à 4 chiffres sur la ligne Entrer l'ancien code PIN.
• Sur la ligne Entrer le nouveau code PIN, entrez votre nouveau code et confirmez-le sur la ligne Confirmer code PIN.
• Appuyez plusieurs fois sur EXIT pour sortir des menus.

Changer le niveau moral :

• Allez dans MENU / système / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres.
• Sélectionnez le nouveau réglage avec les flèches et appuyez sur OK.
• Appuyez sur EXIT pour sortir des menus.

Bloquer des chaînes :

Le mode de contrôle parental principal de votre terminal repose sur l'utilisation d'un niveau moral. Vous avez en plus la possibilité de bloquer une ou plusieurschains,quel que soit le niveau moral de I'émission en cours.Ceci est particulièrement utile si vous installez deschains supplémentaires, alors que certaines n'indiquent pas de niveau moral,tout en diffusant des contenus pouradultes.

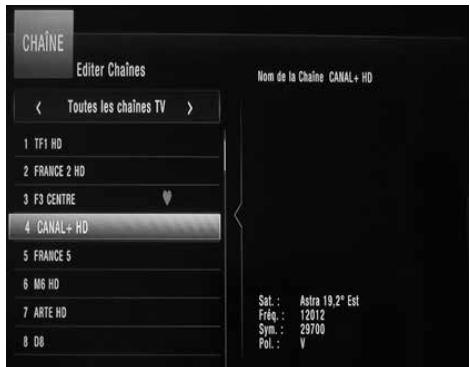

• Allez dans MENU / Châînes / Editor châînes.
• Entrez votre code PIN actuel à 4 chiffres.
• Sélectionnez la chaîne à broquer avec les flèches et appuyez sur la touche jaune.
• Entre le code PIN.
• Appuyez sur exit pour sortir des menus.

F - Revenir aux réglages usine :

En cas de problème inexpliqué dans le fonctionnement de l'appareil, la première chose a faire est de revenir aux réglages usine.

• Allez dans MENU / Système / Remise à zéro.
• Entrez votre code PIN à 4 chiffres.
• Confirmez en validant par OK.

Patientez, le terminal va redémarrer comme neuf.

7 - Utilisation avancée

A - Installer des chaînes supplémentaires

Votre terminal est principalement conçu pour l'offre FRANSAT. Toutefois, il vous permet d'acceder à toutes les chaînes gratuites. Si vous étés en appartement, et que votre installation permet de receivevoir le satellite Eutelsat 5 WEST A (anciennement Atlantic Bird 3), vous pouvez vous référer au paragraphe 10 (page 22) relatif au paramétrage d'un commutateur.

Nous attirons vous attention sur le fait que certaines chaînes étrangères diffusent des contenus réservés à un public adulte, sans le déclarer au moyen des codes CSA. Dans ce cas, le blocage parental par niveau de moralité ne fonctionne pas. Pour protéger vos enfants de contenus nuisibles à leur épanouissement, il est impératif d'activer le blocage par châne, tel que déscrit au paragraph E (page 15).

Pour rajouter les chaînes en clair d'un satellite :

• Allez dans MENU / Configurer / Config. Parabole / ★★★★
• Sélectionné le satellite de votrechioix au moyen des touches ▲▼.
• Vérifiez que le niveau de signal et la qualité en bas à droite soient suffisants (qualité > 40%)
• Appuyez sur la touche Bleue pour lancer la recherche.
• Patientez quelques minutes, pendant que la recherche se déroule.

B - Ecouter les radios

Appuyez sur la touche TV/RAD, naviguez alors parmi les radios de la même manière qu'avac les chaînes TV.

C - Gérer la liste de favoris

Vous pouvez创建工作 une liste de chaînes favorites. Cette option a surtout du sens lorsque vous avez procédé à une recherche complète sur un autre satellite que Eutelsat 5 WEST A, ce qui vous apporte un grand nombre de chaînes supplémentaires, dont la plupart ne vous interresseront pas.

Créer une liste de chaînes favorites :

Allez dans MENU / Châines / Editor Chânes / ★★★★.
- Sélectionnez la chaîne de votrechoix avec les flèches ▲▼.
- Appuyez sur la touche FAV (n°17 page 9).
- Un coeur apparait a cote de la chaine mise en favoris.
- Répétez l'opération pour chaque chaîne que vous souhaitez ajouter dans la liste des favors.
- Appuyez sur EXIT pour sauvegarder puis pour quitter les menus.

Modifier une liste de chaînes favorites :

Procedez de la même manière que pour ajouter une chaîne dans la liste des favors, en appuyant sur la touche FAV (n°17), le cœur va disparaitre.

Passer en mode Favoris :

Appuyez une fois sur la touche FAV (n°17), la liste des chaînes favorites s'affiche.

Sortir du mode Favoris :

• Appuyez deux fois sur la touche FAV (n°17), la liste de toutes les chaînes s'affiche.

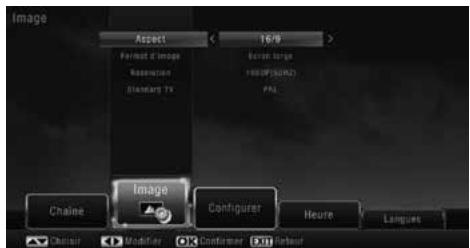

D - Régler l'image

Le MENU / Image permet différents réglages de l'image.

Le paramètre Aspect est celui que vous avez selectionné lors de l'installation. Ne désissez jamais 16:9 si vous avez un écran 4:3.

Le Format d'image vous permet de

choisir comment les images 4:3 seront affichées sur votre téléviseur 16:9. En mode Boîte aux lettres, une bande noire s'affiche à gauche et à droite de l'image pour fournir une image non déformée. En mode Recadrage, l'image sera zoomée pour occuper tout l'écran, avec la perte des parties droite et.gauche de l'image.

E - Mise à jour

Votre terminal est équipé d'une technologie permettant une mise à jour par l'antenne.

Si cela s'avere utile ou nécessaire, nous procederons à une mise à jour du terminal en diffusant le nouveau logiciel sur le satellite Eutelsat 5 WEST A (Atlantic Bird 3). A chaque allumage, l'appareil vérifie s'il y a lieu demettre à jour la liste des chaînes ou le logiciel.

Si un message vous indique qu'un nouveau logiciel est disponible en téléchargement, acceptez la mise à jour.

F - Régler le son

Votre terminal possède une sortie audio numérique (optique) permettant de le relier à un système Home-Cinema. Cette sortie fournit un son Dolby Digital lorsque c'est le standard utilisé par l'audio principal de la chaîne regardée, et un son stéreo sinon.

Sur la sortie HDMI, le son est par défaut en stéreo car bon nombre de téléviseurs ne sont pas capables de décoder du son Dolby.

Si vous connectez directement la sortie HDMI de votre terminal à un système Home-Cinema, allez dans le MENU Langues / Sortie Numérique et selectionnez l'option Multicanal (HDMI). Le terminal enverra alors un son Dolby Digital sur sa sortie HDMI, lorsque la chaîne diffuse ce type de son (chaînes HD principalement).

En mode Dolby Digital, le son n'est plus régliable avec les touches VOL+ et VOL- mais par le réglage volume de votre Home-Cinema.

G - Changer la langue de l'émission

Certaines émissions (des films ou séries, en particulier) sont diffusées en multi-audio. Vous avez par exemple le besoin entre la regarder en VF ou en VO. La touche LANGUAGE permit de passer d'une langue à l'autre. Attention, ce n'est pasisable qu'une langue apparaît quand vous appuyez sur la touche LANGUAGE que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" bien que l'anglais soit disponible uniquement sur certains émissions.

H - Activer les sous-titres

Appuyez simplement sur la touche qui puis désisissez les sous-titres avec les touches . Un signe (D-HH) à la fin de la langue repère un sous-titrage pour sourds et malentendants.

Pour désactiver les sous-titres, appuyez sur la touche et choisissez Arrêt.

I - Explorer la carte Viaccess

Le menu Viaccess vous permet d'acceder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maitrises pas le sujet, ces menus sont principalement destinés au SAV. Sachez simplement que votre carte est verrouillée avec un code secret qui est différent du code PIN que vousCHOISSEZ lors de l'installation du terminal.

Note : Le code PIN d'une carte FRANSAT est à ce jour 2468 mais peut être changé à tout moment par l'opérateur.

8 - Télecommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un apparéil donné. C'est le fabricant de la télécommande universelle qui désit ce code, et non le fabricant de l' apparéil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablementisable parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

9 - Installation d'une parabole

Ce paragraphe vous explique comment installer une parabole, au cas où vous parabole n'est pas pointée vers Eutelsat 5 WEST A (Atlantic Bird 3), ou si vous avez acheté votre terminal dans un kit à installer soi-même.

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votrechioix d'installation,voire fixation doit etre stable et verticale.

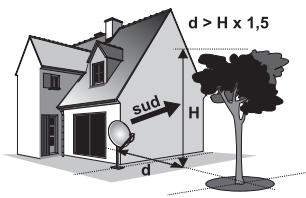

• En cas d'obstacle, respectez la règle des distances expliquée ci contre.
• Pour l'assemblage de la parabole, reférez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s'avérer coupant.

B - Éléments et outils nécessaires :

1 - Parabole
2 - Visserie / Fixation
3 - Bras d'offset
4-LNB universal
5 - Mât ou bras de départ
6 - Terminal numérique avec télécommande
7 - TV PAL / SECAM
8 - Cordon HDMI
9 - Fiches F
10 - Câble spécifique satellite, (du âble Ø minimum recommende : 6,8mm)

Du cable TV standard ne convient pas, en particulier pour des longueurs importantes ( >30m )

C - Montage et isolation des fiches F

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du cable coaxial.
• Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pâte d'isolement ou, à défaut, du gel silicone (voir photo ci-dessous).

Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

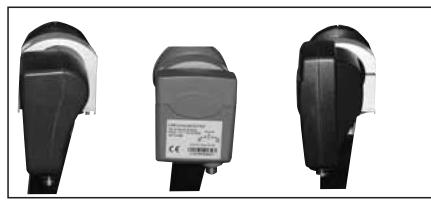

D - Montage de la tête (LNB)

VotreetpeutcontainirdifferenttypesdeLNB.

• Dans tous les cas, n'enlevez jamais le capuchon de protection du cornet.
• La fiche F n'étant pas étanche, voirlez à isoler correctement le LNB avec de

la pate spéciale ou un manchon d'iso1ation. A défaut vous pouvez utiliser du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie.

E - Branchements

Effectuez les branchements expliqués au paragraph 3 (page 6).

F - Calage / orientation de la parabole

• Procedez aux opérations du paragraphe 3 (page 5) "guide de démarrage rapide" jusqu'à l'étape correspondant à l'écran n^5 (page 7) relatif à l'indication du niveau et de la qualité du signal.
• Mettez la parabole en position verticale, dirigée approximativement vers le SUD.
• Inclinez la parabole de 2^ vers l'arrière (environ 2 cm sur le haut de la parabole).
• Faites tourner très lentement la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 30 à 40 secondes tout en surveillant le téléviseur.
• Si le niveau ne monte pas, inclinez de nouveau la parabole de 2^ (cela vous fait au total 4^ ) et recommencez le même balayage.
• Procedez ainsi par pas de 2^ jusqu'à l'obtention d'un signal maximal.
• Serrez les écrous en veillant à ne pas dégrader le signal par un serrage asymétrique.
• Une fois l'antenne correctement fixée, affinez la position du LNB (en rotation et en profondeur) de manière à encore optimiser la qualité de réception.
• Appuyez sur OK pour poursuivre l'installation. Poursuivez l'installation comme indiqué paragraphe 3 (page 5) de la notice, et serrez les écrous de l'antenne en veillant à ne pas la décaler.

Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu'Eutelsat 5 WEST A (Atlantic Bird 3) Une barre de qualité qui monte ne signifie donc pas nécessairement que vous étes sur Eutelsat 5 WEST A (Atlantic Bird 3) Dans ce cas, quand vous lancez l'installation, le terminal ne trouvera pas les chaînes de l'offre de services FRANSAT et revienda dans le menu principal. Appuyez sur EXIT pour revenir à l'étape précédente, vous continuerez ensuite à balayer le ciel pour poursuivre le calage de la parabole.

10 - Pilotage d'un commutateur

Votre terminal est prévu pour capter le satellite Eutelsat 5 WEST A (Atlantic Bird 3) Dans certains immeubles, le réseau de distribution satellite est tel qu'il faut déclarer la présence d'un commutateur DiSEqC. Lorsque c'est le cas, allez dans MENU / Configurer / Config. Parabole / ★★★★.

Appuyez sur la touche FAV (n°17 page 9), dans la fenêtre de droite, sélectionnez la ligne correspondante à votre type de commutateur généralement DiSEq 1.0 puis avec les flèches « » désissez LNB1, l'écran est tel que l'image ci-contre.

Si votre installation fournit Eutelsat 5

WEST A (Atlantic Bird 3) sur l'entrée 1, vous verrez le niveau et la qualité de réception monter. Dans le cas contraire, essayez un autre port.

Si aucune solution ne fonctionne, contactez votre syndic de copropriété pour connaître le schéma de distribution satellite dans votre immeuble.

Note : ce réglage permet également de piloter les installations individuelles multi-satellites grâce à un commutateur DiSEqC 1.0 à 2 ou 4 entrées, ou un commutateur « Tone Brust».

11 - En cas de problèmes d'utilisation

- Pourquoi l'écran reste noir?

La châne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une châne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

- La télécommande fonctionne mal.

• Remplacez les piles par des piles neuves.
• Veillez à vous éloigner au moins d'un mètre de l'appareil.

- Un message «erreur carte» s'affiche.

• Vérifiez que la carte est enforcée à fond, puce vers le bas.

L'écran affiche «LNB court-circuit».

• Il y a un court-circuit sur le cable. Vérifiez toutes vos connexions.

- Le terminal reste bloqué sur boot.

• Débranchez le HDMI, coupez l'alimentation, remettez l'alimentation puis rebranchez le HDMI.

CARACTERISTIQUES TECHNIQUES

\section*{Caracteristiques du tuner :}

Plage de fréquences	950MHz – 2150MHz
Niveau d'entrée	-65 dBm à -25 dBm
Entrée	IEC 60169-24
Impédance d'entrée	75 Ω ± 5%
Niveau de protection contre les surtensions	6 kV
Agilité en fréquence autour de la fréquence nominale	± 10 MHz
Temps d'acquisition du signal	140 ms max
AFC	± 2 MHz
Coefficient de réflexion	10 dB
Caracteristiques de l'alimentation LNB :
Courant max LNB	300 mA
Tension de polarisation verticale	de 12.5 V à 14 V
Tension de polarisation horizontale	de 17 V à 19 V
Rapport cyclique	50% ± 5%
Fréquence de tonalité	22 kHz
Amplitude	0.65 V + 0.25 V/- 0.10 V
Temps de montée	10 μs ± 5μs
Caracteristiques de la démodulation DVB-S2 :
Constellation	QPSK / 8PSK (CCM)
Roll Off	0.20, 0.25, 0.35
Pilote	Gestion des pilotes
Débit de symboles	10~30 MS/s
FEC	2/3, 3/4, 3/5, 5/6, 8/9, 9/10
Longueur paquet	64,8 kb
Caracteristiques du décodage MPEG :
Format du paquet de transport	MPEG-2 ISO/IEC 13818 (Specification du Transport Stream)
Modes de compression Video gérés	MPEG-2 MP@ML MPEG-2 MP@HL MPEG-4 MP@L3 MPEG-4 HP@L4
Modes de compression Audio gérés	MPEG-1 Layer I, MPEG-1 Layer II Dolby Digital, Dolby Digital Plus
Fréquences d'échantillonnage	de 32 kHz, 44,1 kHz et 48 kHz
Résolution video SD	720x576i
Résolution video HD	1920x1080i, 1280x720p
Consommation :
En fonctionnement	7 à 15W (hors consommation LNB et HDD)
En veille	0,50W
DOLBY AUDIO	Le terme Dolby, Dolby Audio, et le sigle double-D sont des marques commerciales de Dolby Laboratories.
HDMI®	HDMI, the HDMI Logo, and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

ASSISTANCE ET CONSEILS

Malgré le sein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

0 899 700 499 Service 0,45 € / min + prix appel

du lundi au yeudi de 9h à 12h / 14h à 18h et le vendredi de 9h à 12h / 14h à 17h

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

Modèle de terminal :

Terminal satellite Numérique HD PVR (013144)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien pouvoir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

www.astrollnt.com/DOC/notice_DEEE.pdf

CE Le sousigné, ASTRELL, déclare que l'équipement radioélectrique du type Terminal satellite numérique (013144) est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

https://www.astrolettnt.com/DOC/013144.1-doc.pdf

Polarité Courant continu

La conformité aux Directives Européennes n'est assurée qu'avc l'adaptateur secteur d'origine.

GARANTIE

Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux apparciels vendus en France. En achetant ce produit, vous bénéficiaz d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourrait exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n'est pas couvert par la garantie légale, par exemple un défaut qui survendrait plusieurs mois après l'achat du produit.

En vertu de l'article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l'achat est presumé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En application de l'article 15 de la loi de 2014 relative à la consommation, nous vous informons que :

Le vendre est tenu de livrer un bien conforme au contrat et rapport des defaults de conformite existant lors de la délivrance. Il rapport également des defaults de conformité resultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Pour etre conforme au contrat, le bien doit

1° Etre propre à l'usage habituèlement attendu d'un biensemblable et, le cas échéant :

• correspond à la description donnée par le vendeur et posseder les qualités que celui-ci aprésentées à l'acheteur sous forme d'échantillon ou de méthode ;

-présenté les qualités qu'un acheteur peut légitimement attendre é égard aux déclarations publiques faites par le vendeur, par le produit ou par son représentant, notamment dans la publicité ou l'étaguetage ;

2^ Ou presenter les caractéristiques définies d'un commun accord par les parties ou est Propre a tout usage spécial recherché par l'acheteur, porte a la connaissance du vendeur et que ce dernier a accepté.

L'action resultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Le vendeur est tenu de la garantie à raison des defaults cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destiné, ou qui diminuement tellement cet usage que l'acheteur ne l'aurait pas acquisse, ou n'en aurait donné qu'un moindrement prix, s'il les avait connus.

L'action resultant des vices rédhibitoires doit être intentionée par l'acquireur dans un délai de deux ans à compter de la découverte du vice.

Les contrats de garanties (legale et commerciale)lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiaz, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.

La garantie constructeur Astrell couvre les défauts qui pouraient apparaitre pendant la période de garantie. Astrell s'engage à remettre en état un produit sous garantie, ou l'échanger par un produit équivalent ou supérieur. Les frais de port retard sont couverts, les frais de port aller restant à la charge du client.

Astrell s'engage àMAINTER un stock de pieces détachées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1% .

Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommendations figurant dans la notice de l'appareil.

En cas de panne veuilles you adresser à votre revendeur. N'envoyez jamais d'appareil chez Astrell sans avoir au préalable obtenu un accord de retard.

Pour en savoir plus: www.quefairodedemesdechets.fr

100, rue Gilles de Gennes 37310 TAUXIGNY
Produit fabriqué hors UE

Astrell
