MODE D'EMPLOI TERMINAL DE RECEPTION ASTRELL

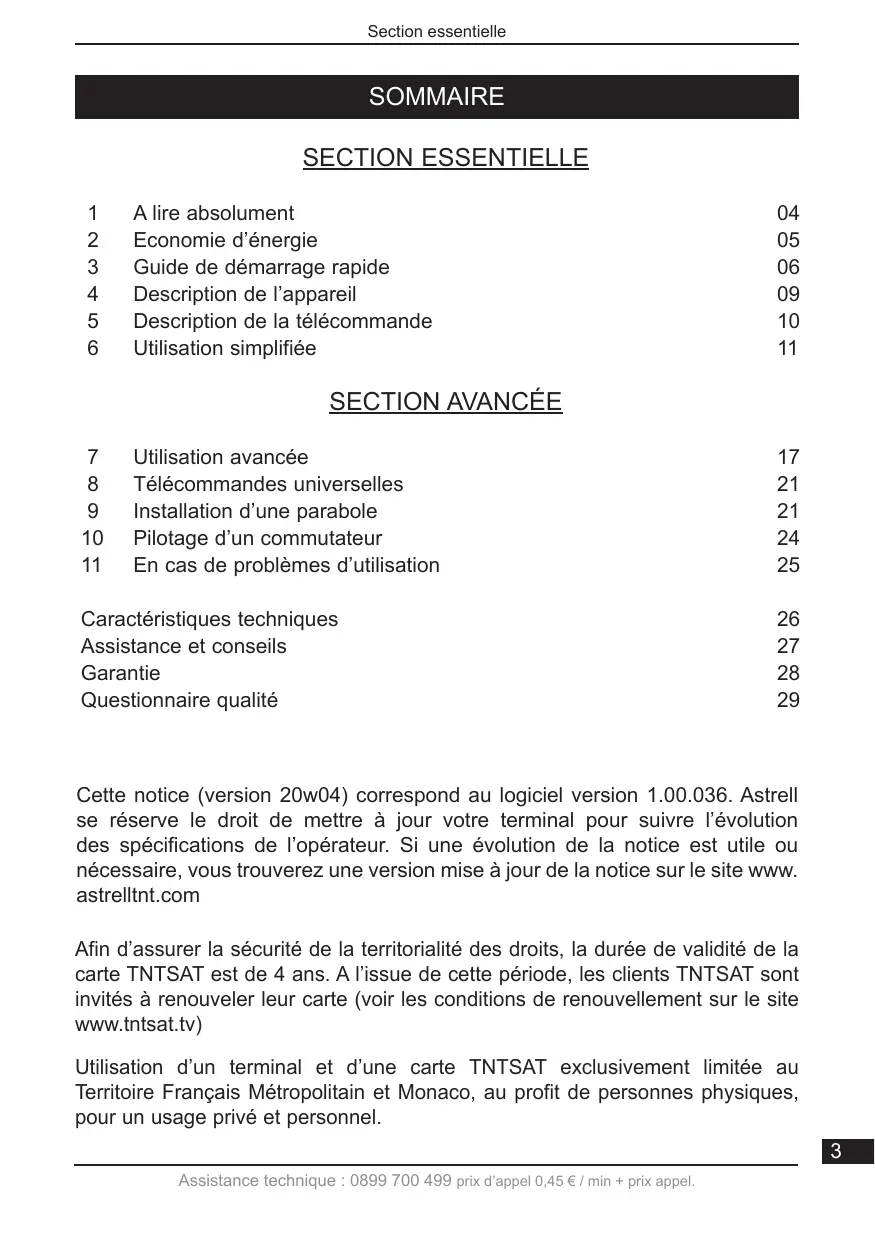

Guide de démarrage rapide Description de l'appareil Description de la télécommande Utilisation simplifiée

SECTION AVANCÉE Utilisation avancée Télécommandes universelles Installation d'une parabole Pilotage d’un commutateur

En cas de problèmes d'utilisation

Caractéristiques techniques Assistance et conseils Garantie

Questionnaire qualité

Cette notice (version 20w04) correspond au logiciel version 1.00.036. Astrell se réserve le droit de mettre à jour votre terminal pour suivre l’évolution des spécifications de l'opérateur. Si une évolution de la notice est utile ou nécessaire, vous trouverez une version mise à jour de la notice sur le site www.

Afin d'assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l'issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site

Utilisation d'un terminal et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques,

pour un usage privé et personnel.

Assistance technique : 0899 700

prix d'appel 0,45 € / min + prix appel

L'intérieur de votre terminal contient des composants fragiles ; n’ouvrez jamais l'appareil, même après avoir débranché le secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos appareils audio-vidéo du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal répond aux exigences essentielles des Directives LVD 2014/35/ UE et RED 2014/53/UE et respecte la norme EN 60065. A ce titre, nous attirons votre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. La prise d'alimentation doit demeurer aisément accessible. L'appareil est destiné à être utilisé sous un climat tempéré. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d'orage annoncé, où en cas de doute, débranchez l'appareil du secteur pour éviter tout dommage.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l'appareil, mais non décrite

As: technique : 0899 700 499

dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document.

Votre terminal possède un seul tuner satellite, vous ne pouvez donc pas enregistrer une chaîne différente de celle que vous regardez.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

+ _ Allez dans MENU / Système / Mo:

+ _ Appuyez sur la touche MENU pour accéder au menu principal.

+ Appuyez sur la touche > pour sélectionner le menu Système et appuyez sur OK.

+ _ Appuyez sur la touche + pour sélectionner le menu Modifier Code PIN et appuyez sur OK.

+ Entrez les 4 chiffres de votre code PIN (choisi lors de la première installation).

Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur.

Votre terminal embarque des composants de dernière génération permettant d'afficher une consommation d'électricité en veille ultra faible. Néanmoins, cet effort est vain si vous oubliez de mettre l’appareil en veille lorsque vous arrêtez de regarder la télévision.

Afin de limiter ce risque, et conformément à la réglementation européenne

relative aux appareils qui consomment de l'électricité, des mesures ont été prises afin d'éviter de laisser le terminal en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l’utilisez pas pendant 4 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 4 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur la touche de réglage de volume, par exemple, pour faire disparaître le message.

Si vous souhaitez désactiver cette mise en veille automatique, vous pouvez aller dans MENU / Heure / Veille, et mettre la veille sur Arrêt.

e technique : 0899 70

e de démarrage rapii

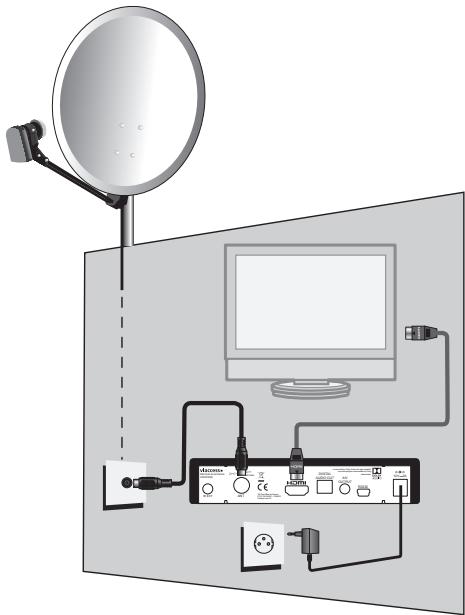

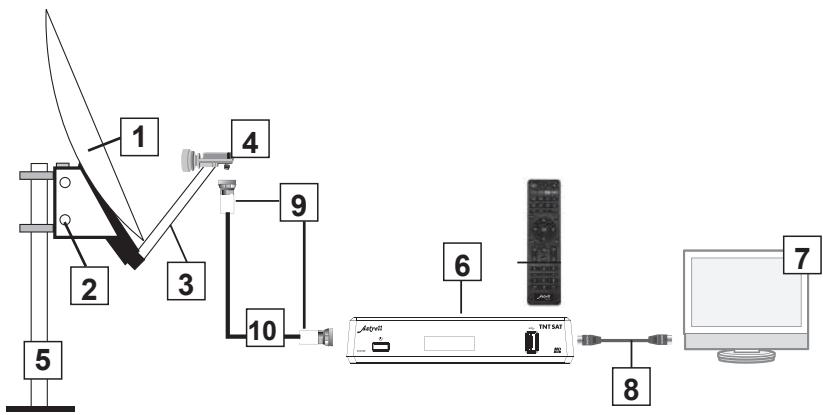

Ce guide d'installation rapide suppose que vous ayez déjà une parabole pointée vers le satellite ASTRA 19,2° EST. Si ce n'est pas le cas, lisez le paragraphe 9 page 21 relatif à l'installation d’une parabole. En cas de difficulté, reportez-vous aux pages suivantes de cette notice. En cas de mauvaise manipulation lors de l'installation, vous pourrez toujours revenir aux réglages usine en réinitialisant l'appareil comme indiqué paragraphe 6-F (page 16).

+ Branchez l’arrivée de la parabole sur le connecteur d'antenne mar- qué ANT.

+ Reliez votre téléviseur à l’adap- tateur grâce à un cordon HDMI, allumez le téléviseur et mettez-le en mode HDMI (voir notice du télé- viseur si nécessaire).

+ Branchez l'alimentation à l'arrière du terminal puis l'alimentation sur le secteur. L’afficheur indique «boot» puis «Fti».

+ Insérez les piles dans la télécom- mande.

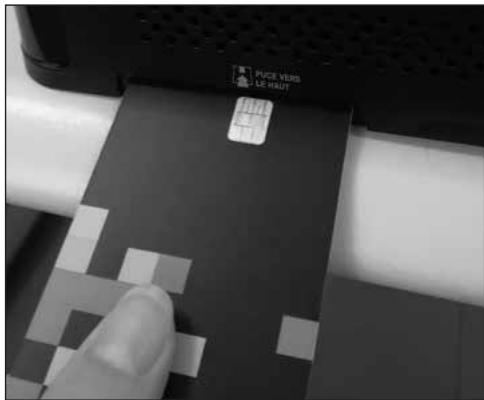

+_ Insérez la carte à puce dans le lec- teur, puce vers le fond, dirigée vers le haut (voir photo).

LA PUCE DOIT ÊTRE VERS LE HAUT !

+ Le téléviseur affiche l'écran d'ins- tallation ©. Si ce n'est pas le cas, vérifiez les connexions et/ou forcez le mode adéquat de votre télévi- seur (AV, EXT, HDMI....).

Appuyez sur la touche rouge (à gauche de la VERTE) pour passer à l'écran suivant.

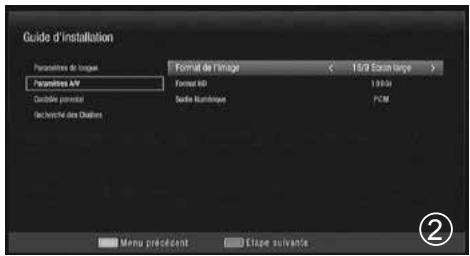

+ Le deuxième écran © vous demande de confirmer quelques DL paramètres liés à l'écran et au son, acceptez ces paramètres s'ils vous conviennent (ou si vous l'ignorez) en appuyant sur la touche rouge

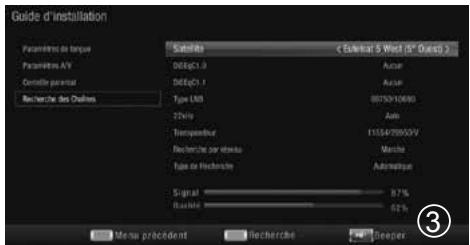

+_ L'écran suivant ® vous informe sur la qualité de réception. Si la qualité (barre du bas) est inférieure «au signal» (barre du Haut), voyez le paragraphe 9-F (page 24) concer- nant le calage de la parabole. Si la qualité est au minimum égal au signal, appuyez sur la touche bleue pour lancer l'installation des chaînes.

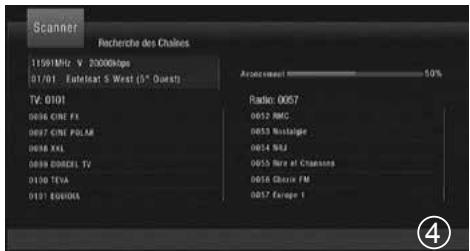

+ Patientez quelques instants pen- dant la recherche ©.

Assistance technique : 0899 700 4! min + prix apps

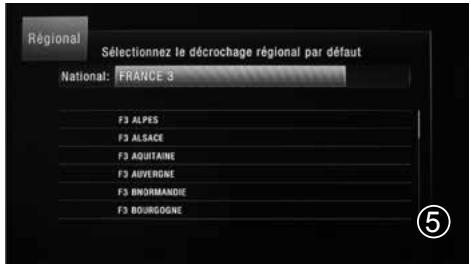

L'écran suivant © vous demande de choisir la version de France 3 que vous souhaitez regarder pen- dant les heures de décrochage régional. Faites votre choix avec les flèches 4 + puis appuyez sur OK.

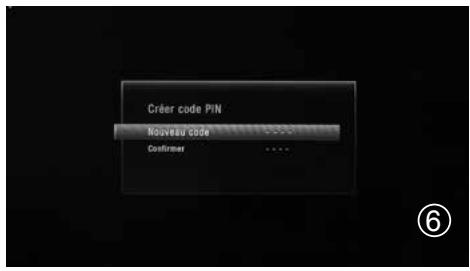

Vous devez maintenant choisir un code personnel (PIN) ©. Entrez le code de votre choix (par exemple 1234) puis confirmez-le en l’entrant une seconde fois. Notez ce code précieusement, vous en aurez besoin pour accéder à certains menus du terminal.

ATTENTION : vous ne pouvez pas choisir 0000 pour le code PIN.

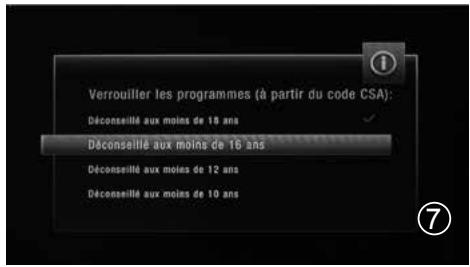

L'écran suivant @ vous invite à choisir le niveau parental, ce qui provoquera la demande du code personnel (PIN) pour visualiser les programmes que le diffuseur déclare destinés à un public plus âgé que le niveau choisi. Faites votre choix avec les flèches 4 + puis validez par OK. Dans le doute choisissez (-18).

Votre installation est terminée, pro- fitez de l'offre de service TNTSAT.

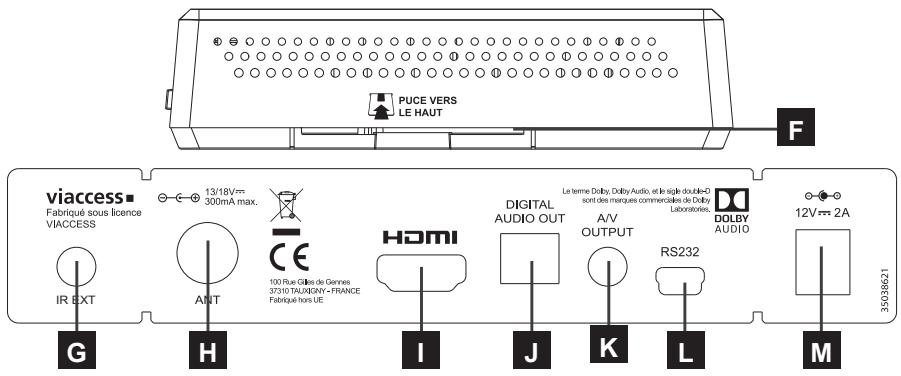

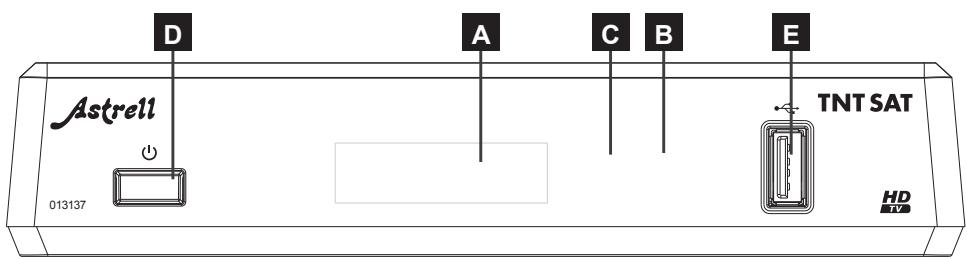

4 - Description de l’appareil

Afficheur. Affiche le numéro de chaîne lorsque le terminal est allumé. Affiche l'heure en veille.

Voyant rouge : appareil en veille.

Récepteur infrarouge (détecte le signal infrarouge de la télécommande). [D] Permet de mettre en veille le terminal ou de l'allumer.

IR Extender, pour ajouter un déport infrarouge.

Entrée antenne satellite.

[1 | Sortie HDMI (haute définition numérique).

Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema. Sortie audio/vidéo analogique.

Port série (pour SAV uniquement).

Entrée 12V, pour alimentation fournie.

I I Astrell TNT SAT Ô

x d'appel 0,45 € / min + prix app

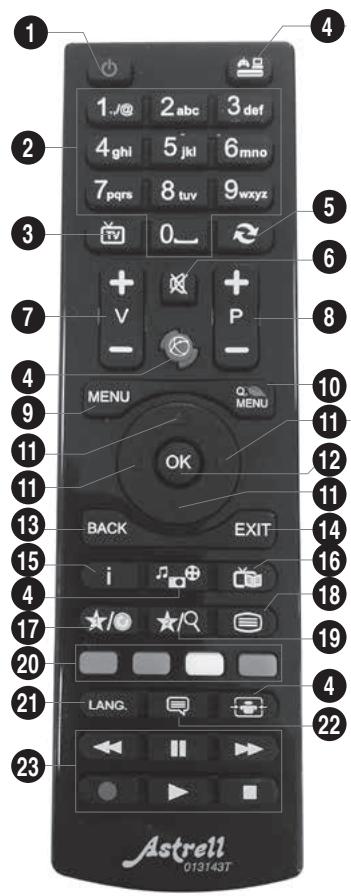

Description de la télécom eKR Permet de mettre en veille le terminal ou de l'allumer.

D EE Touches numériques : En utilisation normale, permettent de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permettent de rentrer les valeurs numériques

Touche : Pour passer du mode TV au mode RADIO et inversement.

Inutilisée sur ce modèle.

Touche © : Permet de retourner à la chaîne regardée précédemment.

Permet de couper le son.

Permet de régler le volume.

Permet de changer de chaîne.

Touche MENU : Pour accéder aux réglages.

Permet d'accéder à la liste des enregistre- ments.

Dans le menu, permet de modifier les diffé- rents paramètres. Touches utilisées comme flèches de directions, repérées également par 4» ou « + dans le reste de cette notice. Permet également de régler le volume et de changer de chaînes.

Touche OK : Permet de valider un choix quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.

Touche BACK : Pour revenir en arrière dans certains menus.

Touche EXIT : Pour revenir d’un écran en arrière dans les menus et sortir complètement des menus.

INFO : Affiche des informations sur l'émission en cours et suivante.

Touche BB. Guide électronique des programmes.

Touche FAV. : Permet de changer de liste de chaîne, parmi les listes défi- nies par l'opérateur, ou votre propre liste de chaînes favorites.

Touche ©) Permet d'accéder au télétexte (si diffusé).

Pour changer le mode écran (4:3, 16:9, ..)

Touches de couleurs. Utilisées dans certains menus et dans le navigateur du

GE LOL O Assistance technique : 0899 700 499 prix d'appel 0,45 € / min + prix appel

LANG. : Pour afficher et choisir la voie audio. Touche e Permet d'accéder aux sous-titres. Touches PVR Pour utiliser l’enregistreur numérique

Avance rapide ou retour rapide (-4« >»)

Cette partie vous décrit les options et menus utilisés couramment lors d’une utilisation normale. Pour une exploitation poussée de votre terminal, reportez- vous au paragraphe 7 (page 17) Utilisation avancée.

A - Changer de chaîne

Vous pouvez changer de chaîne de 4 manières différentes :

+ _ En appuyant sur les touches CHA ou CHy.

+ _ En appuyant sur OK pour afficher la liste des chaînes, puis en choisissant la chaîne de votre choix avec les flèches, et finalement en validant par OK.

+ _ En tapant son numéro.

+ _ En appuyant sur les touches directionnelles « +.

B - Allumer et éteindre l'appareil

Lorsque vous arrêtez de regarder la télé, il faut éteindre le téléviseur ET le ter- minal. Si vous laissez le terminal allumé, il consommera inutilement de l'élec- tricité (7 à 15W selon les cas contre seulement 0,5W en veille).

Veillez donc à bien éteindre le terminal en même temps que la télé. Si vous oubliez, une fonction de mise en veille automatique éteindra le terminal au bout de 4h sans action de votre part.

Si, pour une raison quelconque, vous souhaitez désactiver cette mise en veille automatique, modifiez le paramètre Veille du menu Heure.

A chaque allumage, le terminal va vérifier qu'il est bien à jour (logiciel interne et liste des chaînes), ce qui va prendre quelques secondes.

e : 0899 700 499 prix d'appel 0,45 € / min + prix appel

C - S'informer sur les programmes diffusés

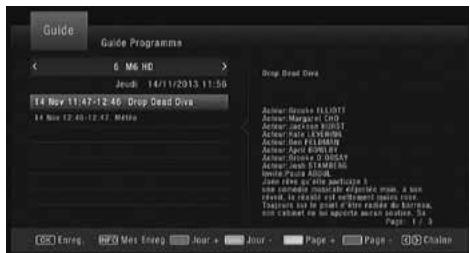

Vous accédez au guide des pro- grammes en appuyant sur la touche EPG.

Le Guide des Programmes se pré- sente sous forme de fenêtre à deux volets. Dans le volet gauche, vous voyez les programmes présent et sui- vants, vous pouvez sélectionner un programme avec les flèches « +. Le volet de droite affiche des informations détaillées sur le programme sélectionné dans le volet gauche. Lorsque la des- cription détaillée s'étend sur plus d’une page, naviguez entre les pages avec les touches jaune et bleue.

D - Enregistrer une émission

L'accès aux fonctionnalités PVR (enregistrement, time-shift..) nécessite la présence d’un support informatique (clé USB ou disque dur externe) sur l'entrée USB.

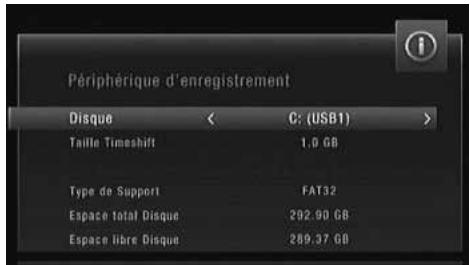

Préparation du disque

Le port USB en façade est prévu pour accueillir un disque dur externe. La puissance disponible sur le port USB CET G CAUSE) est telle que vous pouvez connecter un disque externe standard 2,5" sans avoir besoin d'alimentation externe supplémentaire. L'utilisation de clés USB, n'est pas recommandée, en rai- son des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d’au moins 4 Go, c'est sans risque, même si le fonc- tionnement n’est pas garanti. Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS.

Si votre disque comporte plusieurs partitions, la première utilisable est sélec- tionnée par le terminal lors de la connexion du disque dur. Vous pouvez changer de partition dans le MENU USB / Paramètres PVR / Périphérique d’enregistrement.

Si un disque ou une clé n’est pas reconnu, utilisez la fonction de formatage disponible dans le MENU USB / Paramètres PVR / Formatage.

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours / minute est nécessaire. Si vous rencontrez un problème avec un modèle particulier, n'hésitez pas à nous contacter pour nous informer du modèle qui poserait problème.

Astrell décline toute responsabilité en cas de perte de données consécutive due à une utilisation avec le terminal Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage. En règle générale, n'introduisez pas de support USB contenant des données précieuses qui n'auraient pas été sauvegardées par ailleurs.

Pour l'enregistrement et la lecture, vous utiliserez principalement les touches PLAY (B), PAUSE (11), STOP (m)et REC (©).

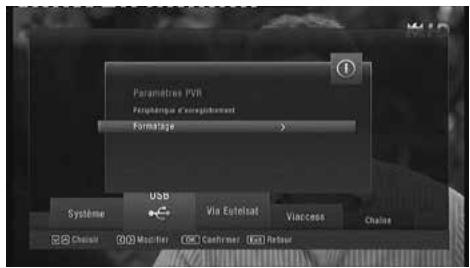

Pour formater le disque

+ Allez dans le MENU USB / Paramètres PVR

+ _ Sélectionnez la ligne Formatage, et validez par OK.

+ _ Confirmez par OUI et patientez quelques secondes

+ _ Une nouvelle fenêtre apparaît, sélectionner Formatage.

+ _ Confirmez à nouveau l'opération, puis patientez quelques minutes.

+ _Ala fin du formatage, l'appareil indique «Le formatage est terminé» + _ Appuyez sur OK.

Enregistrer l'éi on en cours :

Appuyez simplement sur la touche REC (€ ), l'appareil démarre un enregistrement qui s'arrêtera dix minutes après la fin de l'émission en cours.

Les informations relatives aux horaires des programmes sont parfois

AN imprécises. Si l'émission qui vient de démarrer à l'écran est légèrement en avance sur les horaires, le terminal peut croire que vous voulez enregistrer la fin de l'émission précédente, qui n’est pas encore terminée, d'après le guide des programmes. Pour éviter toute déconvenue, nous vous conseil- lons, avant d'appuyer sur la touche REC, d'appuyer sur la touche INFO. Une bannière d'information affiche alors les programmes en cours et sui- vant. Si le programme en cours est bien celui que vous voulez enregistrer, vous pouvez appuyer sur la touche REC. Dans le cas contraire, il est préférable de passer par un timer.

e technique : 0899 700 0,45 € / min + pri

Arrêter un enregistrement en cours :

En appuyant sur la touche STOP (Im), un message d'alerte apparaît. Validez par OK pour confirmer que vous voulez réellement arrêter l'enregistrement.

Relire un enregistrement :

Appuyez sur la touche PVR LIST. La liste des enregistrements s'affiche, par ordre alphabétique.

Note : le nom par défaut d'un enregistre- ment est constitué du nom de la chaîne suivi de la date et l'heure d'enregistre- ment. Vous pouvez personnaliser ce nom grâce à la touche verte.

Mettre le direct en pause (Timeshift) :

Lorsqu'un disque dur est connecté à l'appareil, vous avez la possibilité à tout moment de mettre une émission en pause, simplement en appuyant sur la touche PLAY/PAUSE (» 11). Pour reprendre l'émission, appuyez sur la touche PLAY/PAUSE (» 11).

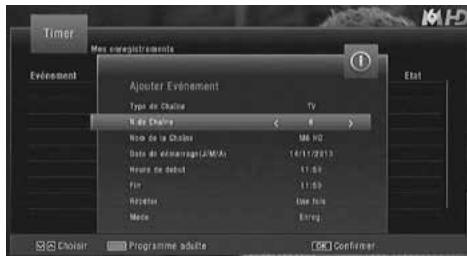

Enregistrer une émission future :

Vous pouvez programmer un enregis-

trement différé (timer) pour enregistrer

une émission en votre absence. Veillez

à ce qu'un disque avec suffisamment

d'espace libre soit connecté au port

USB pour que le timer fonctionne cor-

rectement. Comptez 3Go par heure

d'enregistrement pour être certain que l'espace est suffisant.

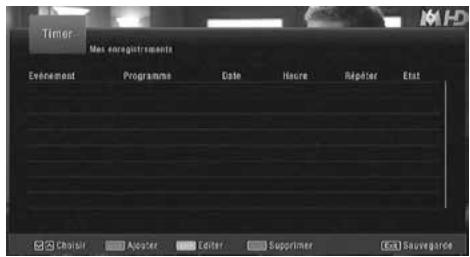

+ _ Appuyez sur la touche TIMER pour afficher la liste des enregistrements différés (événements)

+ Appuyez sur la touche rouge pour affi- cher la fenêtre d'édition d'événement

+ Sur la ligne N. de chaîne, choisis- sez au besoin la chaîne avec les flèches « ».

+ _ Sur la ligne Date de démarrage, entrez la date (JJ / MM / AAAA)

+ Sur les lignes Heure de début et Fin, entrez les heures de début et de fin de l'enregistrement.

+ _ Sur la ligne Répéter, laissez Une fois pour un événement unique, ou choi- sissez, avec les flèches 4 », l'option quotidien ou hebdomadaire selon votre besoin.

Validez votre saisie avec la touche OK, puis enregistrer votre ajout en quit- tant avec EXIT.

N'OUBLIEZ PAS DE VÉRIFIER QUE L'ESPACE LIBRE SUR LE SUPPORT D'ENREGISTREMENT EST SUFFISANT (AU MOINS 3GO/h).

L'exploitation de la technologie Viaccess impose une restriction fonda-

AN mentale ; vous ne pouvez relire un enregistrement qu'avec le terminal ayant servi à réaliser cet enregistrement. Vous ne pouvez pas, par exemple, le relire sur un ordinateur ni même sur un autre terminal TNTSAT, même si c'est également un Astrell 013137. Cette restriction prend tout son sens dans le cas d’un échange SAV suite à une panne, par exemple. Vous ne pouvez donc pas considérer que vous pourrez conserver indéfiniment vos enregistrements.

E - Modifier le contrôle parental

Changer le code personnel :

+ Allez dans MENU / système / Modifier Code PIN.

+ _ Entrez votre code PIN actuel à 4 chiffres sur la ligne "Entrer l’ancien code PIN".

+ Sur la ligne Entrer le nouveau code PIN, entrez votre nouveau code et confir- mez-le sur la ligne Confirmer code PIN.

+ _ Appuyez plusieurs fois sur EXIT pour sortir des menus.

Changer le niveau moral :

+ Allez dans MENU / système / Contrôle parental.

+ Entrez votre code PIN actuel à 4 chiffres.

+ _ Sélectionnez le nouveau réglage avec les flèches 4 + et appuyez sur OK. + _ Appuyez sur EXIT pour sortir des menus.

Assistance technique : 0899 700 499 prix d'appel 0,45 € / min + prix appel

Bloquer des chaînes :

Le mode de contrôle parental principal de votre terminal repose sur l'utilisation

d'un niveau moral. Vous avez en plus la possibilité de bloquer une ou plu-

sieurs chaînes, quel que soit le niveau moral de l'émission en cours. Ceci est

particulièrement utile si vous installez des chaînes supplémentaires, alors que

certaines n'indiquent pas de niveau moral, tout en diffusant des contenus pour

+ Allez dans MENU / Chaîne / Editer chaînes.

+ Entrez votre code PIN actuel à 4 chiffres.

+ Sélectionnez la chaîne à bloquer avec les flèches + « et appuyez sur la touche jaune.

+ Entrez le code PIN.

+ _ Appuyez sur EXIT pour sortir des menus.

F - Revenir aux réglages usine :

En cas de problème inexpliqué dans le fonctionnement de l'appareil, la pre- mière chose à faire est de revenir aux réglages usine.

+ Allez dans MENU / Système / Remise à Zéro.

+ Entrez votre code PIN à 4 chiffres.

+ Confirmez en validant par OK.

Patientez, le terminal va redémarrer comme neuf.

Assistance technique : 0899 700 499 prix d'

A - Installer des chaînes supplémentaires

Votre terminal est principalement conçu pour l'offre de service TNTSAT. Toutefois, il vous permet d'accéder à toutes les chaînes gratuites. Si vous êtes en appartement, et que votre installation permet de recevoir le satellite Hot Bird, vous pouvez vous référer au paragraphe 10 (page 24) relatif au paramé- trage d’un commutateur.

Nous attirons votre attention sur le fait que certaines chaînes étrangères dif- fusent des contenus réservés à un public adulte, sans le déclarer au moyen des codes CSA. Dans ce cas, le blocage parental par niveau de moralité ne fonctionne pas. Pour protéger vos enfants de contenus nuisibles à leur épa- nouissement, il est impératif d’activer le blocage par chaîne, tel que décrit au paragraphe 6-E (page 16).

Pour rajouter les chaînes en clair d’un satellite :

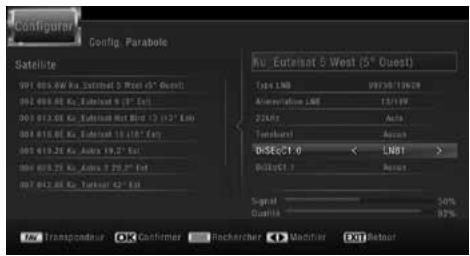

+ Allez dans MENU / Configurer / Recherche complète / À À À %

+ Sélectionnez le satellite de votre choix au moyen des touches 4 +.

+ _ Vérifiez que le niveau de signal et la qualité en bas à droite soient suffisants (qualité > 40%)

+ _ Appuyez sur la touche Bleue pour lancer la recherche.

+ _ Patientez quelques minutes (quelques dizaines de minutes sur Astra), pendant que la recherche se déroule.

B - Ecouter les radios

Appuyez sur la touche TV/RAD, naviguez alors parmi les radios de la même manière qu'avec les chaînes TV.

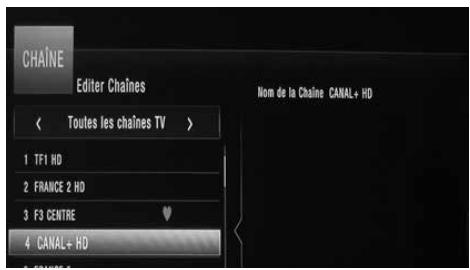

C - Gérer la liste de favoris

Vous pouvez créer une liste de chaînes favorites. Cette option a surtout du sens lorsque vous avez procédé à une recherche complète, ce qui vous apporte un grand nombre de chaînes supplémentaires, dont la plupart ne vous

e : 0899 700 499 prix d'appel 0,45 € / min + prix appel

Créer une liste de chaînes favorites :

+ Allez dans MENU / Chaîne / Editer ME Chaînes / à k k À.

+ Sélectionnez la chaîne de votre choix avec les flèches 4 +.

+ _ Appuyez sur la touche FAV.

+ Un coeur apparaît à côté de la chaîne mise en favoris.

+ Répétez l'opération pour chaque chaîne que vous souhaitez ajouter dans la liste des favoris.

+ _ Appuyez sur EXIT pour sauvegarder puis pour quitter les menus.

Modifier une liste de chaînes favorites :

Procédez de la même manière que pour ajouter une chaîne dans la liste des favoris, en appuyant sur la touche FAV, le coeur va disparaître.

Passer en mode Favoris :

Appuyez une fois sur la touche FAV, la liste des chaînes favorites s'affiche. Choisissez l’une des chaînes FAV.

Sortir du mode Favoris :

+ _ Appuyez deux fois sur la touche FAV, la liste de toutes les chaînes s'affiche.

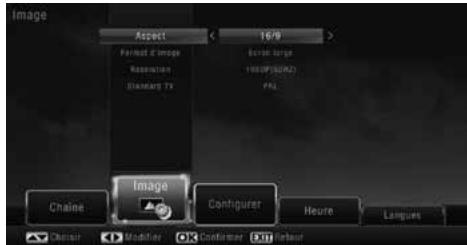

Le MENU / Image. permet différents réglages de l'image.

Le paramètre Aspect est celui que vous avez sélectionné lors de l'instal- lation. Ne choisissez jamais 16:9 si vous avez un écran 4:3.

Le Format d’image vous permet de choisir comment les images 4:3 seront affichées sur votre téléviseur 16:9. En mode Pillarbox, une bande noire s'af- fiche à gauche et à droite de l'image pour fournir une image non déformée. En mode Recadrage, l'image sera zoomée pour occuper tout l'écran, avec la perte des parties droite et gauche de l'image.

e technique : 0899 700 499 prix d'appel 0. min + prix ai

Votre terminal est équipé d'une technologie permettant une mise à jour par l'antenne.

Si cela s'avère utile où nécessaire, nous procéderons à une mise à jour du terminal en diffusant le nouveau logiciel sur le satellite ASTRA 19,2° EST. A chaque allumage, l'appareil vérifie s’il y a lieu de mettre à jour la liste des chaînes ou le logiciel.

Si un message vous indique qu’un nouveau logiciel est disponible en téléchar- gement, acceptez la mise à jour.

Votre terminal possède une sortie audio numérique (coaxiale) permettant de le relier à un système Home-Cinema. Cette sortie fournit un son Dolby Digital lorsque c’est le standard utilisé par l'audio principal de la chaîne regardée, et un son stéréo sinon.

Sur la sortie HDMI, le son est par défaut en stéréo car bon nombre de télévi- seurs ne sont pas capables de décoder du son Dolby.

Si vous connectez directement la sortie HDMI de votre terminal à un système Home-Cinema,allez dans le MENU Langues / Sortie Numérique et sélec- tionnez l'option Multicanal (HDMI). Le terminal enverra alors un son Dolby Digital sur sa sortie HDMI, lorsque la chaîne diffuse ce type de son (chaînes HD principalement).

En mode Dolby Digital, le son n'est plus réglable avec les touches VOL+ et VOL- mais par le réglage volume de votre Home-Cinema.

G - Changer la langue de l'émission

Certaines émissions (des films ou séries, en particulier) sont diffusées en multi- audio. Vous avez par exemple le choix entre la regarder en VF ou en VO. La touche LANG permet de passer d'une langue à l'autre. Attention, ce n'est pas parce qu'une langue apparaît quand vous appuyez sur la touche LANG que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" bien que l'anglais soit disponible uniquement sur certaines émissions.

Conformément à la spécification TNTSAT, lorsque vous choisissez un audio dif- férent du Français, les sous-titres sont activés s'ils sont diffusés par l'opérateur.

Assistance technique : 0899 700 499 prix d'appel 0,45 € / min + prix appel.

H - Activer les sous-titres

Appuyez simplement sur la touche e puis choisissez les sous-titres avec les touches 4 +. Un signe (D-HH où T-HH) à la fin de la langue repère un sous- titrage pour sourds et malentendants.

Pour désactiver les sous-titres, appuyez sur la touche e et choisissez Arrêt.

1 - Explorer la carte Viaccess

Le menu Viaccess vous permet d'accéder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maîtrisez pas le sujet, ces menus sont principalement destinés au SAV. Sachez simplement que votre carte est verrouillée avec un code secret qui est différent du code PIN que vous choisissez lors de l’instal- lation du terminal.

Le code PIN des cartes TNTSAT est a priori 0000, mais peut être modifié à tout moment par l'opérateur.

Assistance technique : 0899 700 499 prix d'

8 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander. Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

9 - Installation d’une parabole

Ce paragraphe vous explique comment installer une parabole, au cas où votre parabole n'est pas pointée vers ASTRA 19,2° EST, ou si vous avez acheté votre terminal dans un kit à installer soi-même.

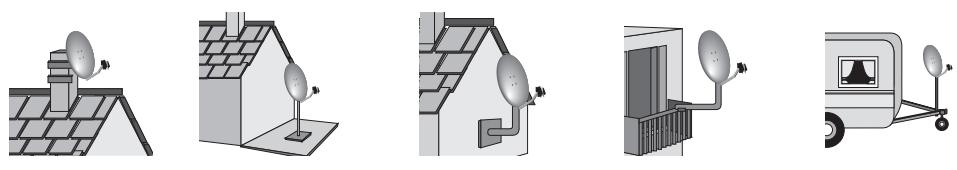

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votre choix d'installation, votre fixation doit être stable et verticale.

Assistance technique : 0899 700 499 prix d'appel 0,45 € / min + prix appel.

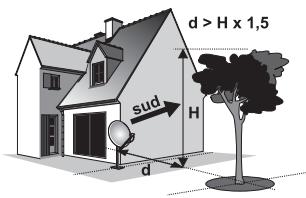

+ En cas d'obstacle, respectez la règle des dis- tances expliquée ci-contre.

+ _ Pour l'assemblage de la parabole, référez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole VAN avec précaution car le pourtour peut s'avérer coupant.

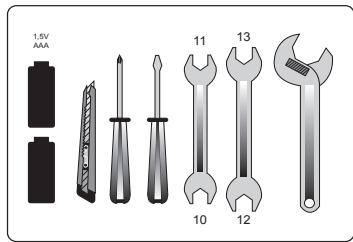

B - Eléments et outils nécessaires :

1 - Parabole 2 - Visserie / Fixation 3 - Bras d'offset 4 - LNB universel 5 - Mât ou bras de déport 6 - Terminal numérique avec télécommande 7 - TV PAL/ SECAM 8 - Cordon HDMI 9 - Fiches F 10 - Câble spécial satellite, (du câble S minimum recommandé : 6,8mm)

Du câble TV standard ne convient pas, en particulier pour des longueurs importantes (> 30m)

Assistance technique : 0899 700 499 prix d'appel 0,45 € / min + prix appel

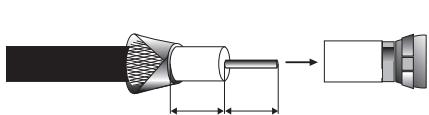

C - Montage et isolation des fiches F

+ _ La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n’y ait pas un brin de la tresse en contact avec l'âme centrale du câble coaxial.

+ Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pâte d'isolation ou, à défaut, du gel silicone (voir photo ci-dessous).

VAN Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

D - Montage de la tête (LNB)

Votre kit peut contenir différents types de LNB.

+ Dans tous les cas, n’enlevez jamais le capuchon de protection du cornet. + La fiche F n'étant pas étanche, veillez à isoler correctement le LNB avec de la pâte spéciale ou un manchon

d'isolation. À défaut vous pouvez utili-

ser du gel silicone. Les LNB mal isolés = —- (scotch, shatterton..) ou pas isolés À

du tout ne sont pas couverts par la ES garantie.

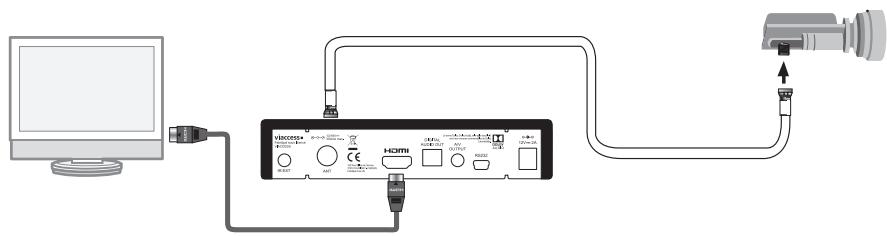

Effectuez les branchements expliqués au paragraphe 3 (page 6).

Assistance technique : 0899 700 499 prix d'appel 0,45 € / min + prix appel

F - Calage / orientation de la parabole

+ _Procédez aux opérations du paragraphe 3 (page 6) "guide de démarrage rapide" jusqu’à l'étape correspondant à l'écran n°3 (page 7) relatif à l’indica- tion du niveau et de la qualité du signal.

+ Mettez la parabole en position verticale, dirigée approximativement vers le SUD.

+ _Inclinez la parabole de 2° vers l'arrière (environ 2 cm sur le haut de la parabole). + Faites tourner très lentement la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 30 à 40 secondes tout en surveillant le téléviseur.

+ Sile niveau ne monte pas, inclinez de nouveau la parabole de 2° (cela vous fait au total 4°) et recommencez le même balayage.

+ Procédez ainsi par pas de 2° jusqu'à l'obtention d’un signal minimum 50% et qualité au moins égale à la valeur signal.

+ Serrez les écrous en veillant à ne pas dégrader le signal par un serrage asymétrique.

+ _ Une fois l'antenne correctement fixée, affinez la position du LNB (en rotation et en profondeur) de manière à encore optimiser la qualité de réception.

+ Appuyez sur OK pour poursuivre l'installation. Poursuivez l'installation comme indiqué paragraphe 3 (page 6) de la notice, et serrez les écrous de l'antenne en veillant à ne pas la décaler.

Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu'ASTRA 19,2° EST.

Une barre de qualité qui monte ne signifie donc pas nécessairement que vous êtes sur ASTRA 19,2° EST. Dans ce cas, quand vous lancez l'installation, le termial va vous afficher un message, vous indiquant qu'il n’a pas pu installer les chaînes de l'offre de services TNTSAT, et vous invitera à lancer une recherche complète. Acceptez, puis appuyez sur EXIT quand la recherche démarre, vous revenez alors à l'étape précédente, vous continuerez ensuite à balayer le ciel pour poursuivre le calage de la parabole.

ilotage d’un commutateur

Votre terminal est prévu pour capter le satellite ASTRA 19,2° EST. Dans certains immeubles, le réseau de distribution satellite est tel qu'il faut déclarer la présence d’un commutateur DISEqC. Lorsque c'est le cas, allez dans MENU / Configurer / Recherche complète / À % % À.

e technique : 0899 700 499 prix d'appel 0,45 € / min + prix appe

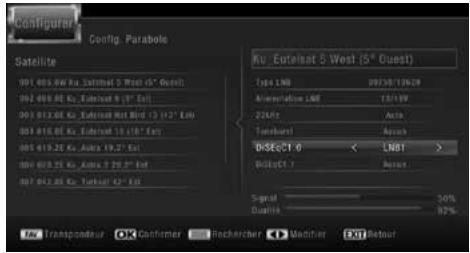

Appuyez sur la touche «FAV» pour obtenir l'écran suivant.

Dans la fenêtre de droite, sélectionnez la ligne correspondante à votre type de commutateur puis avec les flèches « > choisissez LNB1, l'écran est tel que l'image ci-contre.

Si votre installation fournit ASTRA 19,2° EST sur l'entrée 1, vous verrez le niveau et la qualité de réception monter. Dans le cas contraire, essayez un autre port.

Si aucune solution ne fonctionne, contactez votre syndic de copropriété pour connaître le schéma de distribution satellite dans votre immeuble.

Note : ce réglage permet également de piloter les installations individuelles multi-satellites grâce à un commutateur DISEqC 1.0 à 2 ou 4 entrées, ou un commutateur «Tone Brust».

11 - En cas de problèmes d’u

+ Pourquoi l’écran reste noir ?

La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu’elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

-+ La télécommande fonctionne mal. - Remplacez les piles par des piles neuves. - Veillez à vous éloigner au moins d’un mètre de l'appareil.

- La qualité des chaînes HD est décevante. Avec certains téléviseurs il peut être nécessaire de forcer le mode HD. Essayez différentes résolutions en appuyant sur la touche RES plusieurs fois.

+ Un message «erreur carte» s'affiche. Vérifiez que la carte est enfoncée à fond, puce vers le bas.

- L'écran affiche «LNB court-circuit». Il y a un court-circuit sur le câble. Vérifiez toutes vos connexions.

Assistance technique : 0899 700 499 prix d'appel 0,45 € / min + prix app

ARACTÉRISTIQUES TECHNIQUE Caractéristiques du tuner :

Plage de fréquences Niveau d'entrée

950MHZ — 2150MHz -65 dBm à -25 dBm

Entrée IEC 60169-24 Impédance d'entrée 750 45%

Niveau de protection contre les surtensions 6kv

Agilité en fréquence autour de la fréquence nominale + 10 MHz

Temps d'acquisition du signal 140 ms max

Coefficient de réflexion 10 dB Caractéristiques de l'alimentation LNB :

Courant max LNB 300 mA Tension de polarisation verticale de 12.5 V à 14V Tension de polarisation horizontale de 17Vàa19V Rapport cyclique 50% + 5%

Fréquence de tonalité 22 kHz

Amplitude 0.65 V + 0.25 V- 0.10 V Temps de montée 10 us + Sus Caractéristiques de la démodulation DVB-S2 :

Constellation QPSK / 8PSK (CCM) Roll Off 0.20, 0.25, 0.35 Pilote Gestion des pilotes Débit de symboles 10-30 MS/s

FEC 213, 3/4, 3/5, 5/6, 8/9, 9/10 Longueur paquet 64,8 kb

Caractéristiques du décodage MPEG :

Format du paquet de transport

Modes de compression Vidéo gérés

Modes de compression Audio gérés Fréquences d'échantillonnage

Résolution vidéo SD Résolution vidéo HD Consommation :

MPEG-2 ISO/IEC 13818 (Spécification du Transport Stream)

de 32 kHz, 44,1 KHz et 48 kHz 720x576i

1920x1080i, 1280x720p

7 à 15W (hors consommation LNB et HDD)

En veille 05W Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

DOLBY AUDIO HDMI, the HDMI Logo, and High-Definition Multimedia Interface are

ASSISTANCE ET CONSEILS Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique :

0 899 700 499 ÉTÉ N|

“Prix d'appel : 0,45 € TTC la minute depuis un poste fixe. du lundi au jeudi de 9h à 12h / 14h à 18h et le vendredi de 9h à 12h / 14h à 17h

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : contact@astrelltnt.com

VAN Munissez-vous des informations suivantes avant tout appel : - Modèle de terminal : Terminal satellite Numérique TNTSAT HD PVR (013137)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d’affranchisse- ment remboursés sur simple demande). Le fait de nous retourner le ques- tionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

D www.astrelint.com/DOC/notice_DEEE.paf

= Le soussigné, ASTRELL, déclare que l'équipement radioélectrique

C € du type Terminal satellite numérique (013137) est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

https://www.astrelltnt.com/DOC/013137.1-doc.pdf

o—<® Polarté 22= Courant continu

La conformité aux Directives Européennes n'est assurée qu'avec l'adaptateur secteur d'origine.

Assistance technique : 0899 700 prix d'appel 0,45 € / min + prix appel.

ARANTIE Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux appareils vendus en France. En achetant ce produit, vous bénéficiez d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourraient exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n’est pas couvert par la garantie légale, par exemple un défaut qui surviendrait plusieurs mois après l'achat du produit.

En vertu de l’article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l'achat est présumé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En applica- tion de l’article 15 de la loi de 2014 relative à la consommation, nous vous informons que :

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Pour être conforme au contrat, le bien doit

1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant

correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle

- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage :

2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recher- ché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les contrats de garanties (légale et commerciale) lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiez, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.

La garantie constructeur Astrell couvre les défauts qui pourraient apparaître pendant la période de garantie. Astrell s'engage à remettre en état un produit sous garantie, ou l'échanger par un produit équivalent ou supérieur. Les frais de port retour sont couverts, les frais de port aller restant à la charge du client.

Astrell s'engage à maintenir un stock de pièces détachées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1%.

Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommandations figurant dans la notice de l'appareil.

En cas de panne veuillez vous adresser à votre revendeur. N'envoyez jamais d’appareil chez Astrell sans avoir au préa- lable obtenu un accord de retour.

Tous les éléments de votre pack dédié à l'offre de service TNTSAT (terminal, carte, télé- commande, alimentation secteur) sont garantis deux ans pièces et main d'œuvre.

Assistance technique : 0899 700 499 p

appel 0,45 € / min + prix appe

Terminal satellite Numérique - 013137

Captez-vous correctement les chaînes numériques ?

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques? Si oui, avez-vous eu recours à un installateur ?

Avez vous eu recours à l'assistance téléphonique Astrell °

Si oui, globalement, êtes vous satisfait de ce service. Globalement êtes-vous satisfait de votre achat ? La notice vous paraît-elle bien réalisée pour installer votre

terminal ? Quelles modifications souhaiteriez-vous voir apportées?

oui [7] oui[_] oui[ ]

Autres remarques ou suggestions :

À renvoy 100 Rue Gil ode Park

37 310 TAUXIGNY Assistance technique : 0899 700 499 prix d'appel 0,45 € / mi

@ Pour en savoir plus wwwquefairedemesdechets.fr

100 Rue Gilles de Gennes Node Park Touraine

37310 TAUXIGNY FRANCE Produit fabriqué hors UE
