MODE D'EMPLOI LORD 7/7.0 - SWEET3 7/7.0 - PERLA3 7/7.0, - CRISTAL3 7/7.0 - ONE AIRTIGHT - BEAM AIRTIGHT - ACCENT AIRTIGHT SHARP AIRTIGHT - LEE AIRTIGHT - SOUND3 5/7 UP CHROME 5/7 AIRTIGHT - ROUND 5/7 AIRTIGHT - FLOYD 5.0/7.0 FREEPOINT

MANUEL DE L'INSTALLATEUR Poèle à granulés

©2020 CADEL sr | All rights reserved - Tutti i diritti riservati

LORD 7/7.0 - SWEET³ 7/7.0 - PERLA³ 7/7.0, - CRISTAL³ 7/7.0 - ONE AIRTIGHT - BEAM AIRTIGHT - ACCENT AIRTIGHT SHARP AIRTIGHT - LEE AIRTIGHT - SOUND³ 5/7 UP CHROME 5/7 AIRTIGHT - ROUND 5/7 AIRTIGHT - FLOYD 5.0/7.0

SOMMAIRE

1 SYMBOLES DU MANUEL. 3

2 EMBALLAGE, MANUTENTION ET

POSITIONNEMENT 3

2.1 EMBALLAGE 3
2.2 ENLEVEMENT DU POÉLE DE LA PALETTE ET

	UTILISATEUR
	TECHNICIEN AGRÉÉ (faisant allusion au Fabricant du poèle ou le Technicien Autorisé du Servi- ce d'Assistance Technique EXCLUSIVÉMENT)
	FUMISTE SPÉCIALISÉ
	ATTENTION: LIRE ATTENTIVÉMENT LA NOTE
	ATTENTION: POSSIBILITÉ DE DANGER OU DE DOMMAGE IRRéVERSIBLE
	VALABLE SELON LES NORMES EUROPÉENNES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout
	VALABLE SELON LES NORMES FRANÇAISES EN VIGUEUR En absence de drapeaux, les informations s'appliquent partout

• Les icônes à côté de chaque paragraphe indiquent à qui s'adresse chaque sujet (Utilisateur final et/ou Technicien/agréé et/ou fumiste spécialisé).
• Les symboles ATTENTION indiquent une note importante.

2 EMBALLAGE, MANUTENTION ET POSITIONNEMENT

2.1 EMBALLAGE

L'emballage se compose d'une boite en carton recyclable selon les normes RESY, d'inserts recyclables en EPS (polystyrene expansé) et d'une palette en bois.
Tous les matieres d'emballage peuvent etre réutilises pour un usage similaire ou eventuellement eliminés en tant que déchets solides urbains, dans le respect des normes en viqueur.
- Une fois l'emballage retire, vérifier que le produit soit intact.

2.2 ENLÈVEMENT DU POÉLE DE LA PALETTE ET MANUTENTION DU POÉLE

Procesder comme suit :

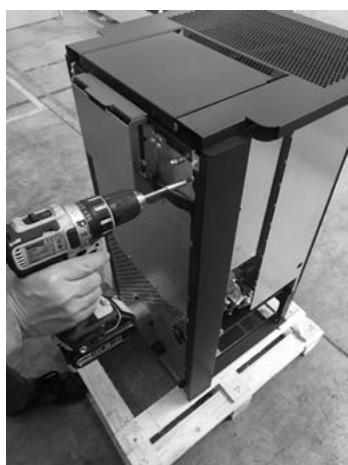

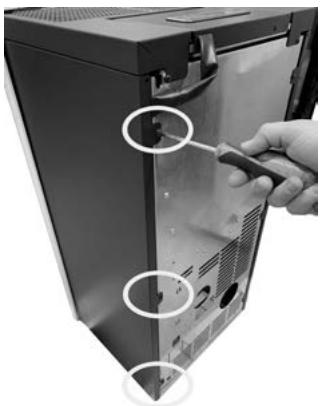

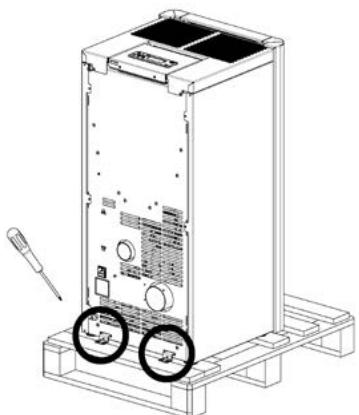

Fig. 1 - Retrait des étriers

• Retirer les étriers qui bloquent les pieds du poêle (voir Fig. 1).
• Proceder ensuite à l'enlèvement du poèle de la palette en faisant attention à ne pas endommager le poèle, les components externes et/ou les pieds.
• Que le poèle soit emballe ou déballé, il est nécessaire d'observer les instructions suivantes pour la manutention et le déplacement du poèle à partir de l'achat jusqu'à son'utilisation et pour tout déplacement futuror :
• Manutentionner le poèle avec des moyens adaptés en respectant les normes en vigueur en matière de sécurité ;
• Ne pas returner et/oumettrelepoèle surle cote.Le maintainir en position verticale ou selon les dispositions du constructeur;
• Si le poèle possède des parties en faïence, en pierre, en verre ou en matériaux délicats, manutentionner l'ensemble avec extréme précaution.
• Les sorties de fumées et les entrées d'air comburant des poêles ne doivent pas être utilisées comme support pour les soulever; elles ne sont pas conçues pour supporter le poids du poèle et des dégâts fonctionnels en seraient la conséquence.

2.3 INFORMATIONS SUR LA PIECE OU LE POÉLE EST INSTALLÉ, CHUTE DE PRESSION

Comme endroit de positionnement du poèle, certaines pieces sont à éviter : voir RÉGLES DE SECURITÉ.

Il est nécessaire de vérifier que, lorsque tous les apparèils actifs dans la piece sont allumés, la chute de pression entre la pièce et l'extérieur ne dépasse pas la valeur de 4,0 Pa. Des exemples d'appareils actifs susceptibles de générer des depressions sont par exemple : des ventilateurs d'extraction d'air, des hottes de cuisine, d'autres poèles, etc. Ces apparèils mettent en dépression l'environnement et affectent le fonctionnement correct du poèle. Cette précaution s'applique aussi bien sur le positionnement de poèles étanches que non-étanches. Si nécessaire, il faut agrandir les prises d'air pour compenser la dépression causée par ces apparèils (EN 13384).

Renouvellement de l'air dans la piece où le poèle est installé : il est obligatoire de prévoir un dispositif de renouvellement de l'air extérieur pour assurer le bien-être ambient.

3 CONDUIT DES FUMÉES

3.1 CONDUIT DES FUMÉES SELON LES NORMES EUROPÉENNES

3.1.1 AVANT-PROPOS

Ce chapitre CONDUIT DES FUMÉES a pag. 5 est tiré des normes européennes (EN 15287 - EN 13384 - EN 1856 - EN 1443).

Il fournit des indications sur la réalisation correcte du conduit des fumées mais ne doit enaucun cas replacer les normes en viqueur dont le fabricant/installateur agréedoit en assurer le respect.

ATTENTION POUR LA FRANCE, LIRE ÉGÀLEMENT LE CHAPITRE PARTICULARITÉS DES NORMES FRANÇAISES a pag. 9.

3.1.2 CONDUIT DES FUMÉES

Nos poêles à pellets sont pourvus d'extracteurs de fumées et tombent sous la catégorie des poêles à combustibles solides à tirage force. Le conduit des fumées ou cheminée revêt une grande importance dans le bon fonctionnement d'un poêle de ce genre. Il est donc essentiel que le conduit de fumées soit correctement dimensionné, ajustement construit et toujours efficace. Le conduit de fumées peut être neuf avec des conduits double paroi isolé (voir schéma A ci-dessous) ou raccordé à un conduit de fumées existant (voir schéma B ci-dessous). Faire vérifier l'efficacité du conduit de fumées existant par un ramoneur expert. Il pourrait être nécessaire de tuber le conduit existant à l'aide de matérielaux répondant aux normes en vigueur.

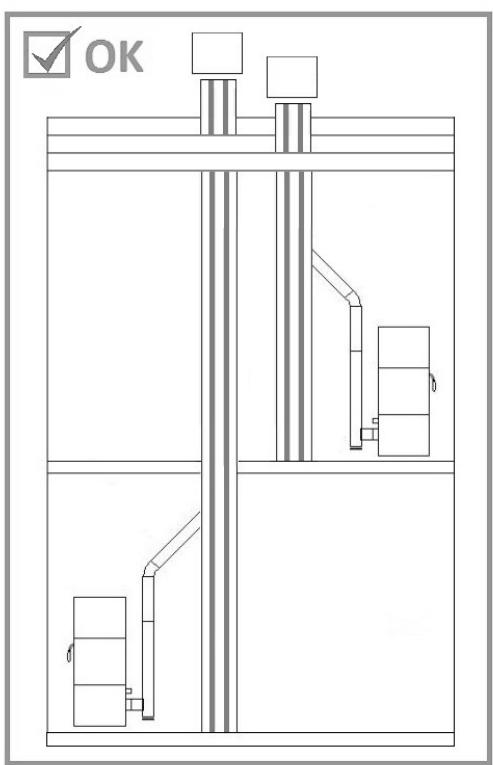

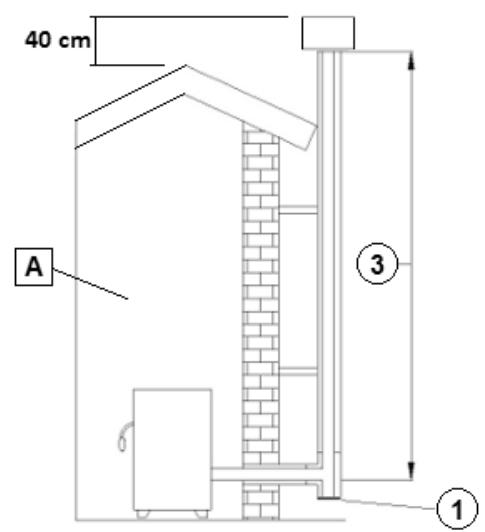

Fig.2-Conduit des fumées

LÉGENDE	Fig. 2
A	Cheminée avec conduit isolé extérieure en inox
B	Cheminée préexistante isolée
1	"T" tampon
2	Trappe de contrôle
3	Longueur (hauteur) du conduit de fumée

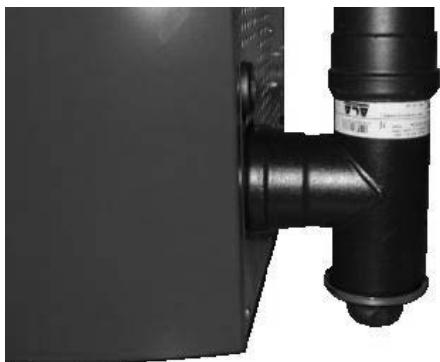

Les deux solutions doivent avoir un « T » tampon (1) et/ou une trappe de contrôle (2).

La longueur ou hauteur du conduit de fumée (3) fait partie des caractéristiques techniques du conduit qui sont expliquées dans le chapitre CARACTERISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES a pag. 6. Cette longueur se mesure en metres entre la sortie de fumée du poèle et le terminal.

3.1.3 COMPOSANTS DE CHEMINÉE (IDRO)

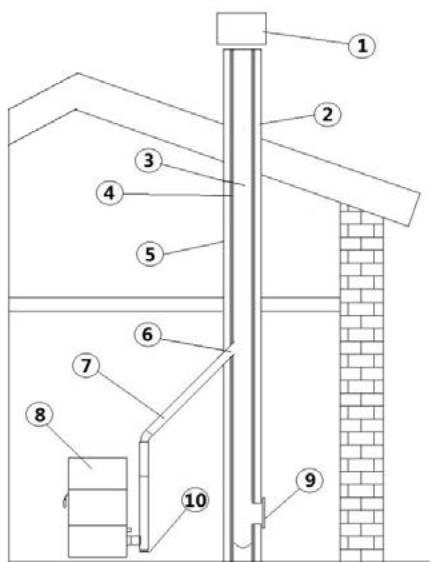

Fig.3 - Composants de cheminée

LEGENDE
Fig. 3

1	Terminal
2	Voie d'écoulement
3	Conduit de fumées
4	Isolant thermique
5	Mur extérieur
6	Raccord de la cheminée
7	Raccord des fumées
8	Généteur de chaleur
9	Trappe à suie
10	Raccord avec "T" tampon

Remarquer la différence fondamentale entre (7) raccord de fumées et (3) conduit de fumées.

Le raccord des fumées (7) porte l'évacuation des produits de combustion de la sortie du poèle au conduit de fumées (3).

3.1.4 CARACTERISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES

Les caractéristiques techniques du conduit de fumées sont toutes orientées à garantir un bon «tirage» ou «dépression» au poèle à la sortie de fumée.

Le tirage fournit par le conduit de fumée se mesure donc à la sortie de fumée du poèle et doit être:

Au minimum de 5 Pa à la puissance minimale du poèle (« à froid »)
Au maximum de 18 Pa à la puissance maximale du poèle (« à chaud »).

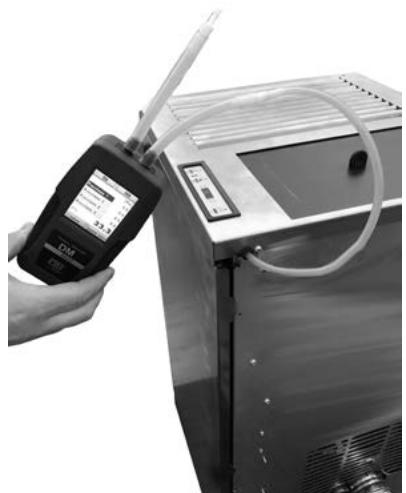

Vérifier la dépression selon les valeurs reportées dans le tableau CARACTERISTIQUES.

La « dépression » ou le « tirage » d'un conduit de fumées dépend d'un ensemble de caractéristiques qui sont toutes fondamentales pour le fonctionnement correct du poèle:

• La hauteur minimale du conduit de fumées est de 4 mètres à partir de la sortie des fumées du poële (ne s'applique pas sur Zone 2 et Zone 3 en France).
  La dimension de la section interne (diametre) du conduit des fumées doit être:

Au minimum 0100 mm
Au maximum 200 mm

• Prévoir eventuellement moderation de tirage.
• Le conduit des fumées doit être droit sans points d'étranglement et doit être constitué de matérielux imperméables aux fumées et à la condensation, thermiquement isolés et aptes à résister dans le temps aux sollicitations mécaniques normales.
  Le conduit de fumées doit être étanche aux fumées.
  Utiliser un conduit de fumée rigide. Par contre un conduit flexible (double peau) et isolé certifié est considéré conforme.
• Il doit être tenu à distance de matérielux combustibles ou facilement inflammables grâce à un interstice d'air ou des matériaux isolants. Vérifier la distance conseillée par le fabricant du conduit.
  L'entree du conduit doit se couver dans la meme piece que I'appareil ou, tout au plus, dans une piece voise.
• En dessous de l'entrée du conduit il doit y avoir une chambre de récapération des solides et de la condensation dont la trappe d'accès métallique doit être étanche.
  Des aspirateurs auxiliaires ne pourront pas etre installés le long du conduit ni sur la cheminée.
• La section interne du conduit de cheminée peut être ronde (c'est la(Meilleure) ou carrée avec les angles raccordés avec un rayon minimum de 20~mm .
  L'évacuation ou la sortie de toit des fumées doit se situer au dessus de la toiture. Voir SORTIE DE TOIT a pag. 8 et TOIT EN PENTE: CALCUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAITAGE a pag. 8. Voir SORTIE DE TOIT à la page 10 et TOIT EN PENTE : CALCUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAITAGE à la page 10
  Le conduit des fumées doit être CE selon la norme EN 1443. Nous joignons un exemple de plaquette (voir Fig. 4).

Fig. 4 - Exemple de plaquette

Lextérieur du conduit des fumées doit être isolé afin d'éviter les phénomènes de condensation et réduire l'effet de refroidissement des fumées.
- Dans le cas où une cheminée préexistante est utilisé (tubage) pour faire passer le conduit de fumée du poèle à granulés, il est de toute manière nécessaire d'isoler le conduit de fumée.

LA CONDENSATION ET LE POINT DE ROSÉE

La cause de la condensation est la température trop basse des fumées à cause d'une isolation insuffisante du conduit fumées. Les températures de sortie des fumées d'un poèle à granulés sont inférieures à celle des poèles à bùches. Les poèles de dernieré génération ont un rendement très élevé afin de réduire au minimum les émissions et garantir le chauffage le plus efficace possible.

• Le poèle n'est donc pas imputable au cas où de la condensation se produit dans le conduit de fumée.

• ]Des inconveniens de condensation peuvent etre evités ds le début par un dimensionnement et isolement corrects du conduit de fumée.

• Pour des informations ultérieures, consulter le chapitre EN CAS D'ANOMALIES 1. SOLUTIONS DES PROBLEMES « Le conduit de fumée condensation »

3.1.5 CARACTERISTIQUES TECHNIQUES DU RACCORD DE FUMÉES

Au même titre que le conduit de fumée, le raccord de fumée garantit le bon tirage à la sortie du poèle, spécifiquement dans le raccordement au conduit de fumée.

Au niveau général, les mêmes caractéristiques s'appliquent tant pour le raccord des fumées que pour le conduit de fumée SAUF en ce qui concerne :

Lisolement: en cas d'installation à l'intérieur, dans une piece rechauffee il n'est pas nécessaire que le raccord de fumee soit isolé. En revanche, si le raccord des fumées passe dans des endroits froids et/ou humides, il sera nécessaire d'isoler le raccord des fumées. Rappel : L'entrée du conduit doit se couver dans la meme piece que I'appareil ou, tout au plus, dans une piece voise.
Le nombre maximal de coudes qui peuvent etre installés s'elève à 3.

On peut travailler avec deux diamètres différents au niveau du RACCORD DES FUMÉES:

DIAMÈTRE 80 MM

La Longueur max. avec 1 coude ou T est de 6 metres à partir de la sortie des fumées du poèle.
La Longueur max. avec 3 coudes ou T est de 4 metres à partir de la sortie des fumées du poèle.
- Les Sections horizontales peuvent être max. de 2 mètres avec une pente maximal de 3% .

Il n'est pas permitted d'inverter un raccord de fumées de 80 mm de diamètre à des altitudes supérieures à 1200 metres a.s.l.

DIAMÈTRE 100 MM

La Longueur max. avec 1 coude ou T est de 10 metres a partir de la sortie des fumées du poèle.
La Longueur max. avec 3 coudes ou T est de 8 metres à partir de la sortie des fumées du poèle.
- Les Sectionsizontales peuvent être max. de 2 mètres avec une pente maximal de 3% .

3.1.6 PRISE D'AIR COMBURANT

L'air combustant est l'air que le poèle consomme pour gérer la combustion des granulés. En règle générale, l'air nécessaire à la combustion est à prélever directement depuis l'extérieur.

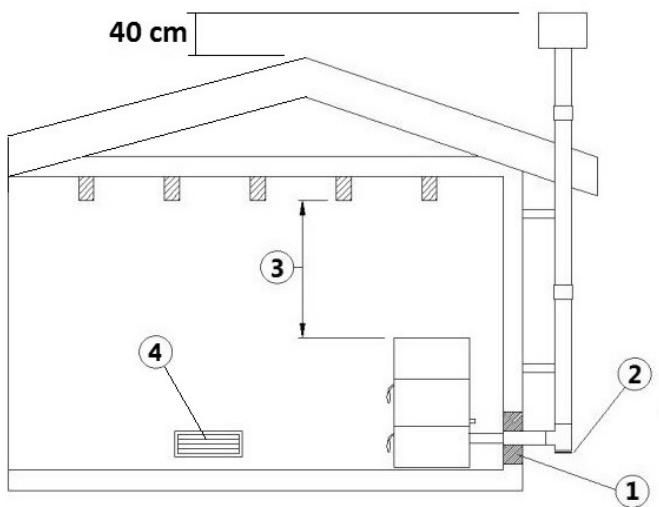

• La prise d'air devra être réalisée à une hauteur proche du sol avec une grille de protection externe anti-volatiles et qui ne devra pas été obstruée.

Il y a deux méthodes de prise d'air combustant possibles:

A. PAR GRILLE:

L'afflux d'air entre l'extérieur et la piece peut se produit directement, a travers une ouverture dans les murs extérieurs de la piece.
- La prise d'air doit avoir une surface nette totale de 80~cm^2 minimum.
- ATTENTION: Utiliser une grille qui n'a pas la fonction ouvrir/fermer afin d'eviter qu'elle ne reste fermée de façon inaperçue.

B. PARTUYAU:

Utiliser un tuyau d'un diametre minimum de 060 mm et d'une longueur de 2 metres maximum; pour la fixation, voir derrière le poèle.

3.1.7 SORTIE DE TOIT

1

2
Fig. 5 - Sortie doit

La sortie de toit joue également un role important dans le bon fonctionnement de l'appareil de chauffage :

Il est conseilé de désirir une souche de type anti vent, voir Fig. 5.
Laire des perçages pour l'évacuation des fumées doit correspondre au double de l'aire du conduit de fumée et doit être conque de manière à assurer l'évacuation des fumées, même en cas de vent.
- Elle doit empêcher l'entrée de la pluie, de la neige et d'éventuels animaux.

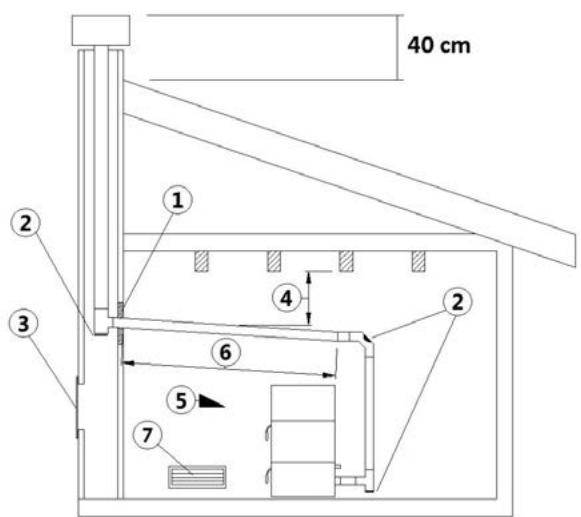

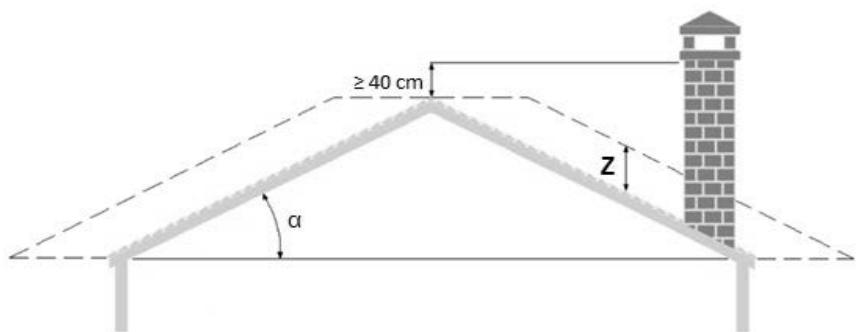

3.1.8 TOIT EN PENTE: CALCUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAITAGE

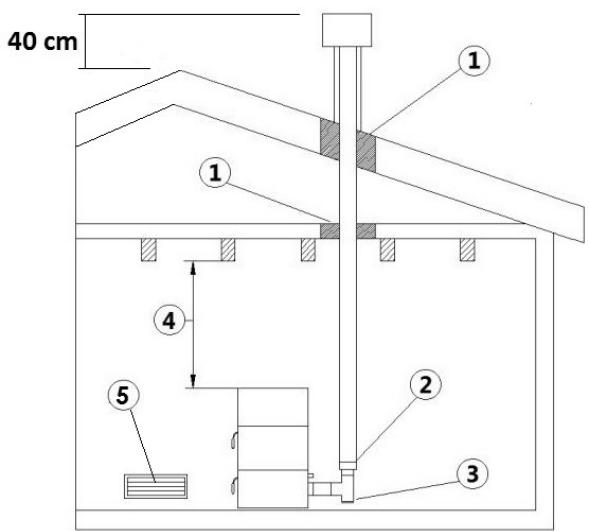

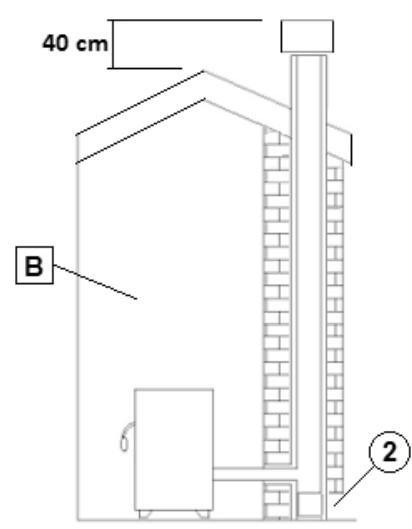

Le Terminal doit etre au moins 40 cm au-dessus du faitage.
- Il faut éviter le positionnement de la sortie du terminal dans les zones de reflux (zones « z » dans la Fig. 6) qui varient en fonction de l'inclinaison du toit.

Fig. 6 - Zones de reflux

LÉGENDE	Fig. 6
Inclinaison du toit α	Hauteur de la zone de reflux Z
15° (27%)	0,5 m
30° (58%)	0,8 m
45° (100%)	1,5 m
60° (173%)	2,1 m

3.1.9 ENTRETIEN

• Les conduits d'évacuation des fumées (conduit de cheminée + raccord des fumées + sortie de toit) doivent toujours être propres, nettoyés et contrôle par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagne d'assurance.
• En cas de doutes, toujours appliquer les normes les plus restrictives.
  Il est nécessaire de faire contrcler et nettoyer le raccord des fumées et la cheminée par un ramoneur qualifie au moins une fois par an.
• Le ramoneur devra délivrer une déclaration écrite attesting la sécurité de l'installation.
  Le non nettoyage nuit à la sécurité.

À propos de la fréquence des entretiens : les indications générales d'entretien se basent sur une utilisation moyenne du produit, c'est-à-dire 2-3 allumages par jour et un

fonctionnement quotidien qui varie entre puissance 5 et 1 pour maintainir la chaleur programmée. Quand un poèle est utilisé de façon extréme, avec >5 allumages par jour et des fonctionnements prolongés ou constants sur la puissance maximale, un entretien par an ne sera pas suffisant, il faudra au moins en prévoir 2. Consultez votre professionnel pour plus d'info.

3.2 PARTICULARITÉS DES NORMES FRANÇAISES

3.2.1 AVANT-PROPOS

Ce chapitre est tiré des normes européennes (EN 15287 - EN 13384 - EN 1856 - EN 1443) et NF DTU 24.1 - NF DTU 24.2. Il reprend des aspects d'installation qui sont typiques pour les normes françaises.

Il fournit des indications sur la réalisation correcte du conduit des fumées mais ne doit enaucun cas remplacer les normes en vigueur dont le fabricant/installateur agree doit en assurer le respect.

IMPORTANT : la liste suivante de chapités dérivè des normes européennes, toutefois elles s'appliquent éga-lement à des installations sur le territoire français. Veuillez lire les chapités précédents qui s'appli-quent à tous les pays européens :

• CONDUIT DES FUMÉES a pag. 5
  COMPOSANTS DE CHEMINÉE (IDRO) a pag. 5
  -CARACTERISTIQUES TECHNIQUES DU CONDUIT DE FUMÉES a pag. 6
• CARACTERISTIQUES TECHNIQUES DU RACCORD DE FUMÉES a pag. 7
• PRISE D'AIR COMBURANT a pag. 8
• SORTIE DE TOIT a pag. 8
• TOIT EN PENTE: CALCUL DE LA HAUTEUR MINIMALE AU DESSUS DU FAIIMAGE a pag. 8
• ENTRETIEN a pag. 9

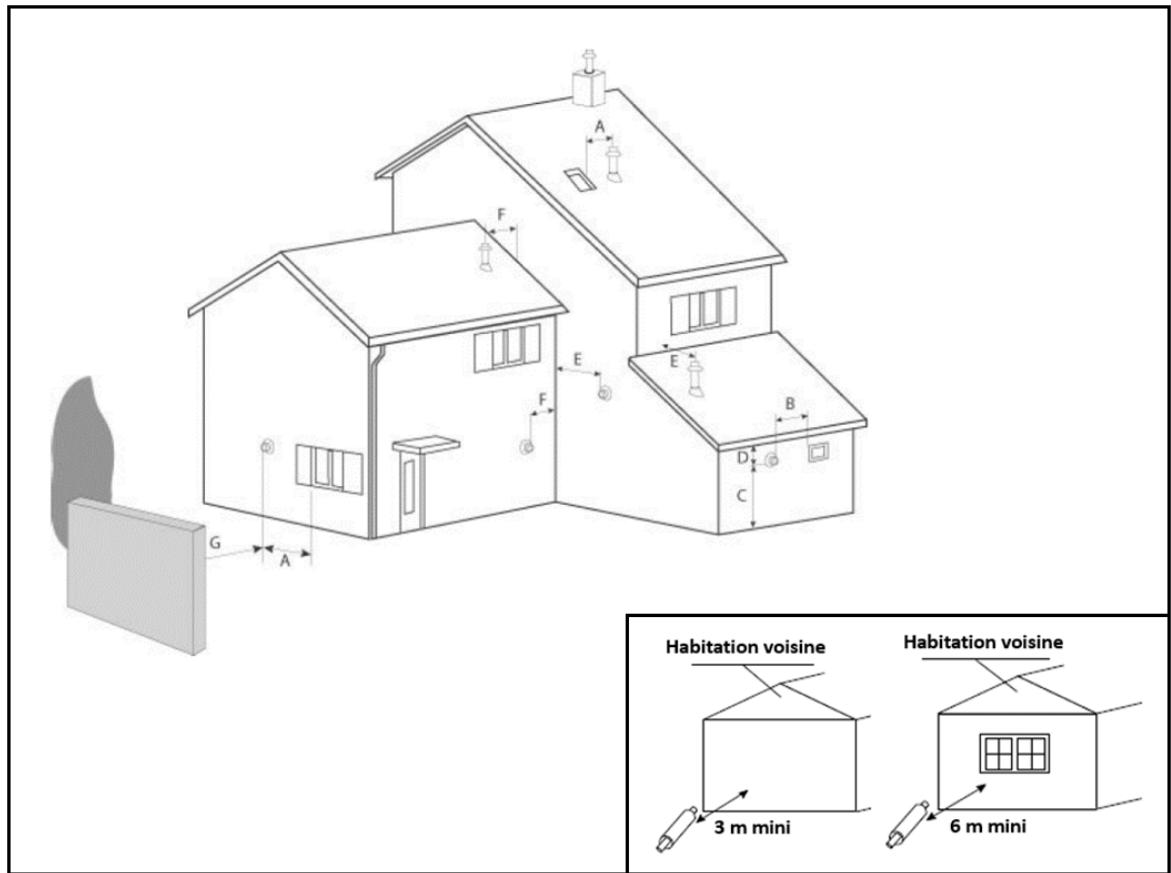

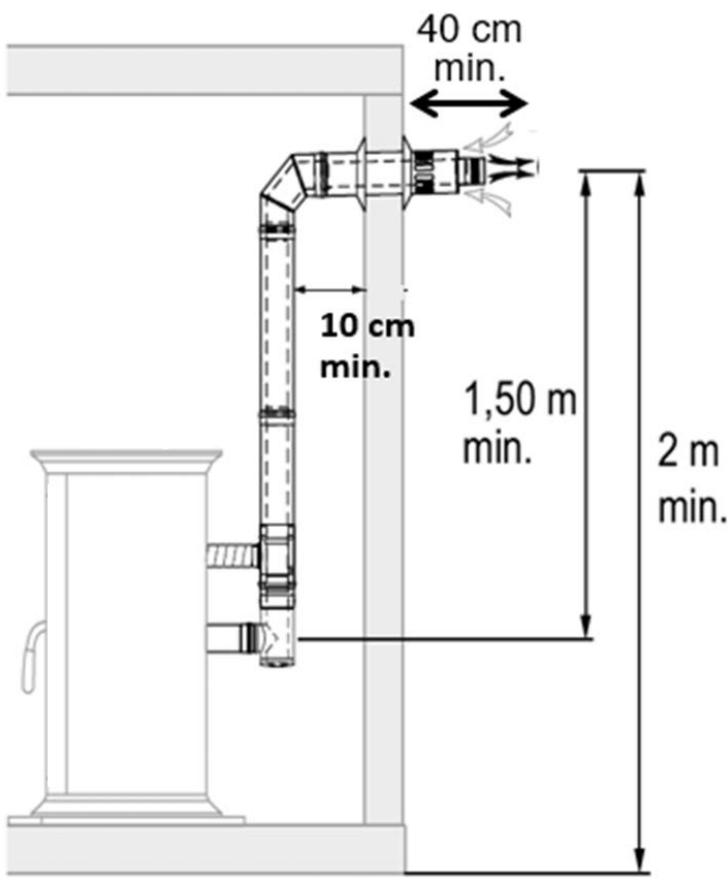

3.2.2 INSTRUCTIONS D'INSTALLATION AVEC TUBES CONCENTRIQUES

Les poêles étanches de la gamme CADEL sont les poêles qui portent un "3" dans leur nom. Les poêles étanches de la gamme FreePoint sont les poêles qui portent un "AT" de "AIRTIGHT" dans leur nom. Ces poêles sont typiquement tous certifiés « CSTB - Avis Technique » et peuvent donc être installés sur des conduits des fumées concentriques. Veuillez調查 ci-après un tableau récapitulatif sur les installations en concentrique selon les préconisations du CSTB pour obtenir l'Avis Technique.

Les poêles étanches sont à installer en configuration étanche : l'appareil préleve l'air comburant directement à l'extérieur par un conduit d'amnéé d'air et est raccordé à un conduit d'évacuation des produits de combustion.

Dans certains pays et/ou villes, l'installation étanche est obligatoire: en cas de doute, toujours appli-quer les normes les plus restrictives.

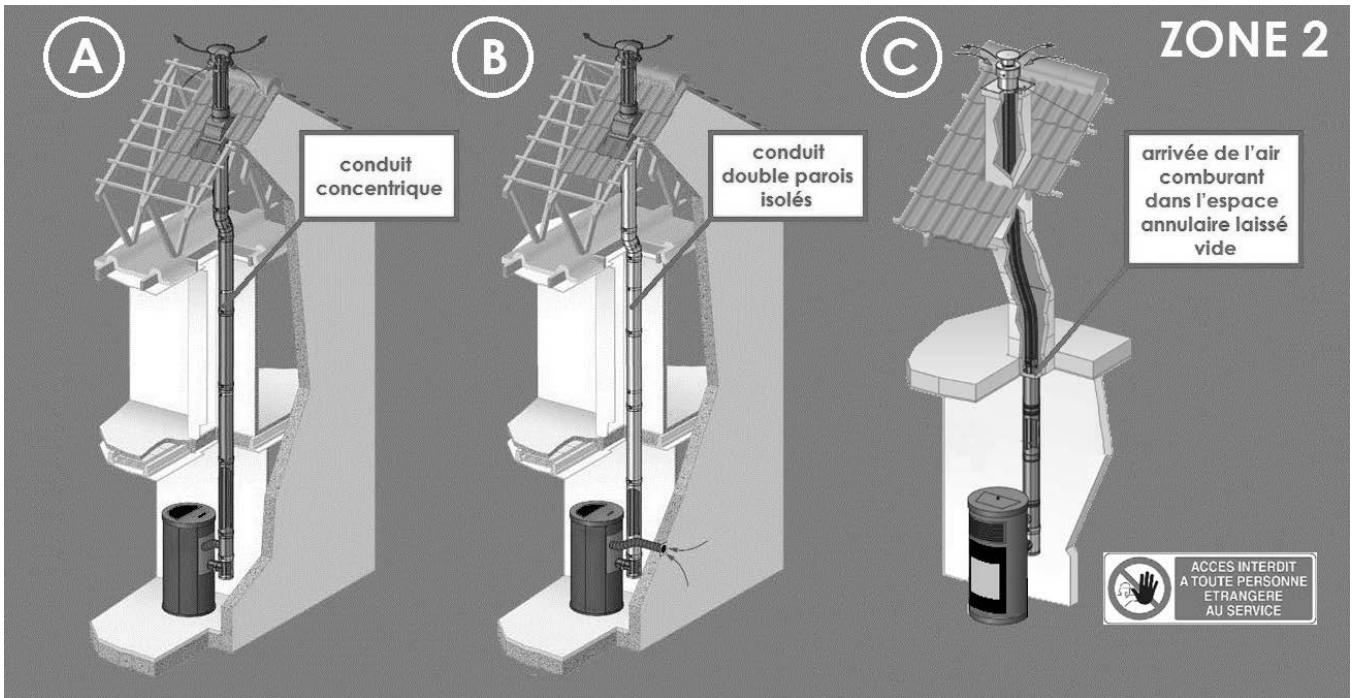

Les poèles étanches peuvent être mis en œuvre dans les configurations indiquées dans le tableau ci-dessous, avec des terminaux concentriques ou séparés, en respectant les prescriptions figurant dans le Document Technique d'Application (DTA) relatif au système d'amnée d'air combustant et d'évacuation des produits de combustion, ainsi que celles figurant dans le « Cahier des Prescriptions Communes n° 3708 V2 »

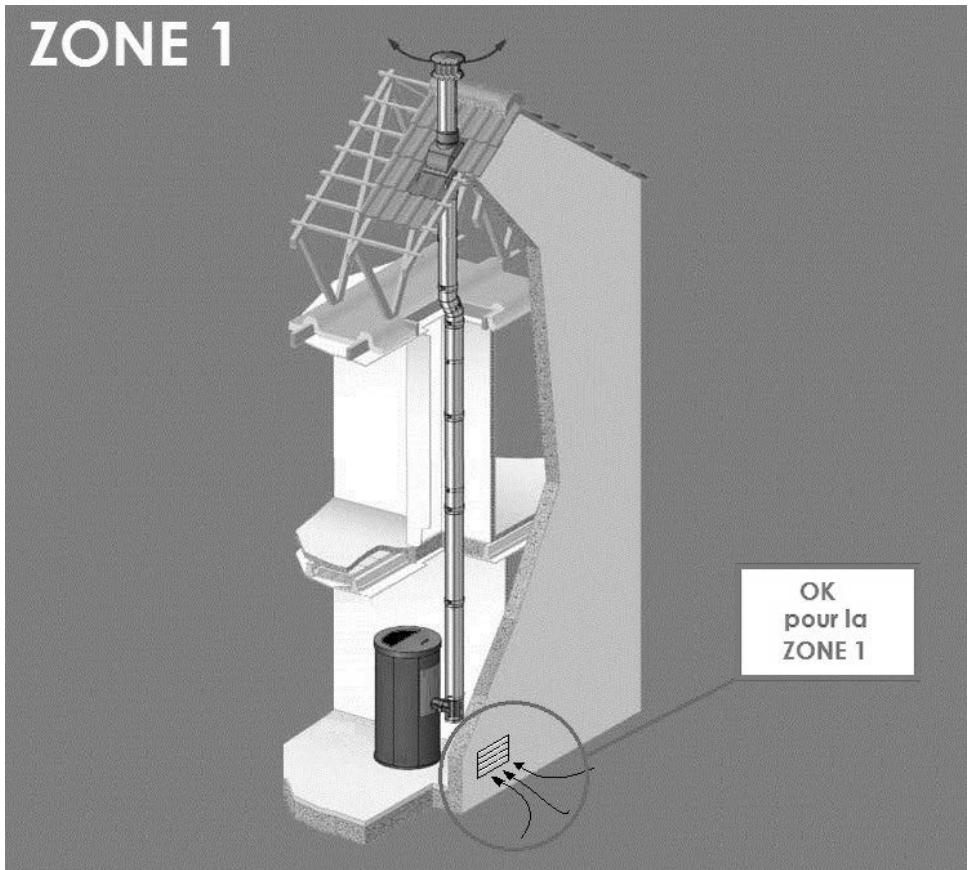

Configurations d'installation du terminal (1)		Configurations des systèmes EVAPDC(2)

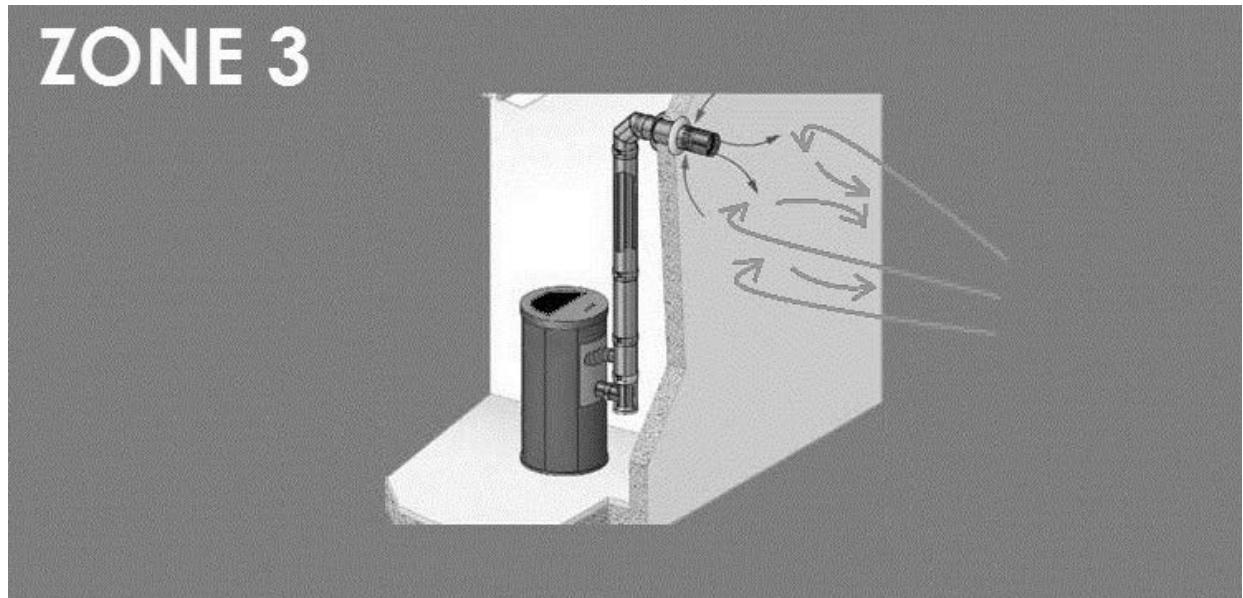

Terminal concentrique	HorizontaleZone 3	- Conduits systèmes concentriques (AAC + EVAPDC)- Terminal concentrique horizontal
	VerticaleZone 1 ou Zone 2	- Conduits systèmes concentriques (AAC + EVAPDC)- Terminal concentrique vertical
	Verticale en rénovationZone 1 ou Zone 2	- En raccordement: conduit concentrique (AAC + EVAPDC)- Tubage pour EVAPDC et espace annulaire pour AAC- Terminal concentrique vertical
Terminal séparé	VerticaleZone 1(3) ou Zone 2(4)	- En raccordement: conduit SP, conduit CC(5) ou isolé Cl- EVAPDC: Cl(6) et terminal vertical- AAC: conduit et terminal façade
	Verticale en rénovationZone 1(3) ou Zone 2(4)	- En raccordement EVAPDC: conduit SP- EVAPDC: tubage- AAC: conduit et terminal façade
(1) Zone 1: conduit dont la position du débutché répond à l'arrêté du 22/10/1969Zone 2: terminal en toiture, hors zone 1Zone 3: terminal en façade(2) EVAPDC: Évacuation des produits de combustionAAC: Amenée d'air combustantSP: simple paroi, CC: conduit concentrique, Cl: conduit isolé(3) Les dispositions du DTU 24.1 sont applicables(4) Uniquement hors zone de surpression selon la norme EN 13384-1 (5) AAC + EVAPDC raccordés à un Cl d'EVAPDC situé àl'extérieur(6) Les Cl sont les seuls types de conduits autorisés en situation extérieure

FICHE SIMPLIFIÉE, NE REMPLACE PAS LE MANUEL D'INSTALLATION, QUE RESTE LA RÉFERENCE À SUIVRE

PRÉCONISATIONS POUR LA FRANCE Voir RT2012 et CSTB comme normes en vigueur		INSTALLATION ZONE 1		INSTALLATION ZONE 2	INSTALLATION ZONE 3
				Uniquement poëles ÉTANCHES CSTB	Uniquement poëles ÉTANCHES CSTB
RACCORD DES FUMÉES (SORTIE FUMÉES Ø80 MM)
Diamètre		80 mm	100 mm	-Raccordement au concentrique en proximité de la sortie fumée du poële.	-Raccordement au concentrique en proximité de la sortie fumées du poële
Nombre maximal de coudes ou T		3	3
Longueur maximale (avec 1 coudes ou T)		6 mt	10 mt
Longueur maximale (avec 3 coudes ou T)		4 mt	8 mt
Sections horizontales (pente minimum 3%)		2 mt	2 mt
Installation à des altitudes > 1200 mt		NON	Obligatoire
CONDUIT DES FUMÉES
Typologie		CONDUIT ISOLE - TUBAGE SI CONDUIT EXISTANT prévoir évientuelles lubage isolé)		CONDUIT CONCENTRIQUE ou ISOLÉ (le dernier en « configuration dissociée ») Sous Avis Technique CSTB	CONDUIT CONCENTRIQUE (en ventouse) Sous Avis Technique CSTB
Souche/ Terminal (distance minimale du sol)		-		Souche anti-vent et anti-pluie	Terminal concentrique anti-vent et anti-pluie. Au moins 2 mt du sol
Diamètre du conduit des fumées	Minimale	100 mm section interneA		100 mm section interneA	80 mm section interne
	Maximale	200 mm section interne prévoir évientuelles modération de tirage)		-	-
Longueur à partir de la sortie de fumée du poële	Minimale (hauteur)	4 mt		Respecter tirage ci-dessous	1,5 mt vertical (buse applicel arrêté) 0,8 mt vertical (buse applicel dessusB)
	Maximale	Respecter tirage ci-dessous. Voir EN13384-1		6 mt si concentrique. Respecter tirage si dessous si dissocié	4 mt totale (horizontal + vertical + coude à 90° comprise)
Valeurs de tirage du conduit de fumée	Extrémités acceptables	5 Pa (min à P min) - 25 Pa (max)		5 Pa (min à P min) - 25 Pa (max)	0 Pa (min à P min) - 6 Pa (max)
	Conseilée	12 Pa (nominal)		12 Pa (nominal)	4 Pa (nominal)
Coudes		Max. 2 coudes à 45° impliquent 1 mt de conduit en moins. Respecter le tirage		2 coudes à 45° impliquent 1 mt de conduit en moins. Respecter le tirage	1 coude à 90° en plus du Tee (Tee uniquement si buse applicel arrêté)
Positions des terminaux		L'orifice du conduit doit dépasser le faitage de 40 cm et être distant minimum de 8 mt de toute obstacle		Selen préconisation CSTB. Sien « configuration dissociée » hors de la zone de turbulence	Selon préconisation CSTB
PRISE D'AIR (ENTREE AIR COMBURANT)
Source d'air carburant		Grille et/ou raccordement extérieure		Raccordé sur le concentrique ou prise d'air directe de l'extérieur (si en « configuration dissociée »)	Obligatoirement par le concentrique
Dimension minimale grille de ventilation		80 cm2
Diamètre minimale raccordement prise d'air		Ø60 mm		Ø60 mm	Ø60 mm
Longueur maximale raccordement prise d'air extérieure		3 mt (sans coudes)		3 mt (sans coudes) en cas de prise d'air extérieure	Adaptateur en proximé immodiante sortie fumées
Prise d'aire dans vide sanitaire		Oui, si ventilé (min. 500 cm2autre de la maison)		Oui, pour la « configuration dissocié», si ventilé (min. 500 cm2autre de la maison)	NON

A 080 mm (interne) accepté jusqu'au plafond, puis élargir au minimum à 0100 mm. Longueur maximale du segment 080 mm, 2 mt sortie supérieure préinstallé et 3 mt sortie arrière.
⁸ Uniquement pour les appareils avec sortie fumées concentrique supérieure.

Remarque: le tableau ci-dessus est une synthese des préconisations et ne remplace aucunement la totalité du chapitre « conduit de fumées ». Lire la totalité des chapitres pour les détails d'installation.

Avis Technique 14/08-1303, Relevant des normes NF EN 1856-1, NF EN 1856-2

Fig. 7 - Position des terminaux

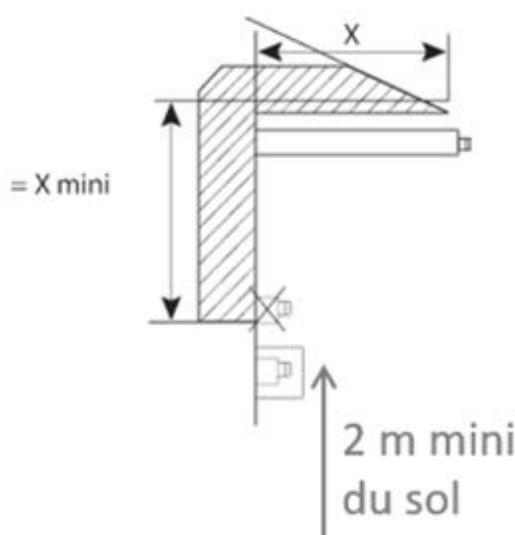

Fig. 8 - Rebord de toit

LEGENDE Fig.8

A	Distance minimum de l'axe de l'orifice des produits de combustion à tout ouvrant: 2 m
B	Distance minimum de l'axe de l'orifice des produits de combustion à tout orifice d'entrée d'air de ventilation: 2 m
C	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport au sol: 2 m
D	Hauteur minimum de l'axe de l'orifice des produits de combustion par rapport à un rebord de toit (voir Fig. 8)
E	Distance minimum de l'axe de l'orifice des produits de combustion à un mur avec fenêtre ou orifice d'entrée d'air de ventilation: 4 m
F	Distance minimum de l'axe de l'orifice des produits de combustion à un mur sans ouverture: 1 m
G	Distance minimum de l'axe de l'orifice des produits de combustion à un mur de clôture ou une haie: 3 m

3.2.4 INSTALLATION EN ZONE 1 (FRANCE)

L'installation en Zone1 correspond aux installations « classiques » expliquées à propos des normes européennes (CONDUIT DES FUMÉES SELON LES NORMES EUROPÉENNES a pag. 4). Voir Fig. 3 pour une définition des composants de cheminée et pour la différence entre le « Raccord des fumées » et le « Conduit de fumées »

Nous répétons de façon synthétique les restrictions qui s'appliquent sur ce genre d'installation :

RACCORD DES FUMÉES (SORTIE DE FUMÉES POÊLE 80 MM)

On peut travailler avec deux diamètres différents en ZONE1 au niveau du RACCORD DES FUMÉES

C. DIAMÉTRE 80 MM

La Longueur maximale avec 1 coude ou T est de 6 metres à partir de la sortie des fumées du poèle.
Le Nombre maximal de coudes ou T est 3 pieces
La Longueur maximale avec 3 coudes ou T est de 4 metres a partir de la sortie des fumées du poèle.
- Les Sections horizontales peuvent extre maximum de 2 mètres avec une pente maximale de 3%

L'installation avec raccord de fumées d'un diamètre de 80 mm à des altitudes supérieures à 1200 mètres au-dessus du niveau de la mer n'est pas permise

D. DIAMÉTRE 100 MM

La Longueur maximale avec 1 coude ou T est de 10 metres à partir de la sortie des fumées du poèle.
- Le Nombre maximal de coudes ou T est 3 pieces
La Longueur maximale avec 3 coudes ou T est de 8 metres a partir de la sortie des fumées du poèle.
- Les Sections horizontales peuvent être maximum de 2 mètres avec une pente maximal de 3 %

Le raccord de fumées d'un diamètre de 100 mm est obligatoire en cas d'installation à des altitudes supérieures à 1200 metres au-dessus du niveau de la mer

CONDUIT DE FUMÉES:

Pour les marques CADEL et FREEPOINT le conduit des fumées doit être ISOLÉ
La Hauteur minimale du conduit de fumées en installation Zone1 est de 4 mètres à partir de la sortie des fumées du poële.
La dimension de la section interne (diametre) du conduit des fumées doit être:

Au minimum 0100 mm
- Au maximum de 0200 mm (prévoir éventuellesment modération de tirage)

Fig. 9 - Installation possible pour tous les poèmes (ZONE 1)

En règle générale, l'air nécessaire à la combustion est à prélever directement depuis l'extérieur.

• La prise d'air devra être réalisée à une hauteur proche du sol avec une grille de protection externe anti-volatiles et qui ne devra pas être obstruée.

Il y a deux méthodes de prise d'air combustant possibles:

E. PAR GRILLE:

• L'afflux d'air entre l'extérieur et la piece peut se produit directement, à travers une ouverture dans les murs extérieurs de la piece (solution conseillée voir Fig. 9)
  La prise d'air doit avoir une surface nette totale de 80~cm^2 minimum.
  Utiliser une grille qui n'a pas la fonction ouvrir/fermer afin d'eviter qu'elle ne reste fermée de façon inaperçu.

F. PARTUYAU:

Utiliser un tuyau d'un diamètre minimum de 060 mm et d'une longueur maximale de 2 metres; pour la fixation, voir derrière le poèle.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

• Nous conseillons le réglage des paramètres de combustion par un professionnel.

3.2.5 INSTALLATION EN ZONE 2 (FRANCE)

Contexte d'installation des installations en ZONE 2:

• La prise d'air séparée du conduit de fumée n'est pas nécessaire dans le cas d'une pose avec conduit concentrique car l'amnéé d'air comburant est prélevée de l'espace interstitiel du conduit concentrique:
• Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieure puisque l'appareil dispose de sa propre aménée d'air pour les-appareils étanches.

-Toujoursverifierl'isolementcorrect du conduit desfumées.
- Vérifier si le poèle recoit assez d'air comburant.

L installation en zone 2 n'est autorisee que pour des poles etanches et si le conduit concentrique est visé par un DTA.

• Habitation individuelle seulement
  La dimension de la section interne du conduit des fumées doit être :

• minimum 0100 mm

La hauteur maximale du conduit des fumées est de 6 mètres à partir de la sortie des fumées du poële.

Nous pouvons désigner trois types d'installation en zone 2 :

(A) « configuration concentrique » la sortie de toiture avec conduit d'évacuation des fumées à conduit concentrique avec prise d'air au niveau du terminal vertical;

Préconse par CADEL-FREEPOINT aux conditions suivantes:

Le terminal du conduit visé par le DTA est impératif
Lamenée d'air est uniquement raccordée au conduit concentrique;
La prise d'air est au moins à 30 cm au-dessus du toit;
Installation à l'intérieur uniquement (à l'extérieur le conduit isolé est impératif);

(B) « configuration dissociée »: avec double parois isolée pour la sortie des fumées en terminal vertical sans dépasser le faîtage et prise d'air directe à extérieur du terminal horizontal;

Préconse par CADEL-FREEPOINT aux conditions suivantes:

• Prise d'air raccordée directement sur l'appareil comme décrite sur la page 17 à propos de l'installation en Zone 1;
• Débouché du conduit au-dessus de la zone de turbulence selon EN13384-1): les zones de surpression dues au vent sont interdites. Tenir compte des pentes du toit.
  Dispositif anti-oiseau sur le débouché du conduit de fumée ;
  Longueur maximale de 2 metres avec un diamètre de tuyau de 60mm

(C) « raccord concentrique et conduit tube »: la connexion avec raccord de fumée concentrique à un conduit maçonné existant tube qui descend jusqu'au sol ou s'arrête au plafond et qui prend l'air comburant dans l'espace annulaire laissez vide du conduit maçonné.

Déconseilé par CADEL-FREEPOINT mais accepté sur responsabilité de l'installeur qui connaitra entre autres les conditions suivantes:

• Les tubes flexibles doivent être à double peu, à paroi interieure lisse, et ISOLÉS
  L'airation de l'espace annulaire entre le conduit et le tube, doit être prévue en menageant une communication avec l'atmosphère par:

• un orifice de 5cm^2 minimum en partie haute, protégé des rentrées de pluies

• un orifice de 20 cm² minimum en partie basse

• En cas de problème de tirage, les services après-vente CADEL-FREEPOINT demanderont à l'installateur qui a effectué le tuba-ge de démontré que le tubage a été fait selon les règles de l'art, entre autre par les mesures de tirage réel.

Fig. 10 - Schéma de principe des 3 types de système concentrique avec terminal vertical (ZONE 2)

Voir également le schéma des positions des terminaux sur, voir Fig. 10.

• En ce qui concerne les BRANCHEMENTS des tuyaux et conduits, voir Fig. 11.

ATTENTION: exception sur le prélevement d'air comburant de l'espace interstitiel du conduit concentrique (C). CADEL et FREEPOINT n'autorisent pas que l'on préleve de l'air comburant de l'espace annulaire laissé vide dans le cas d'un tubage de conduit maçonné comme suggéré dans le schéma dans Fig. 10, cas (C).

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air combustant : si de telles normes existent, elles doivent être respectées.

BRANCHEMENT DE LA PRESE D'AIR EN CAS DE PRELEVEMENT DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT CONCENTRIQUE

Pour ce branchement, il faudra un tuyau flexible ou rigide:

• qui résiste à une température de 100^ ,
• ayant un diamètre de 60~mm

• et une longueur maximale de 2 mètres

• Nous conseillons un tuyau flexible en aluminium.

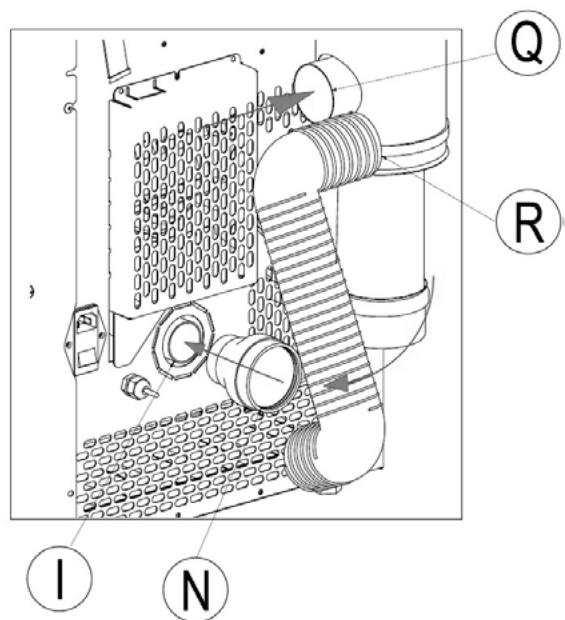

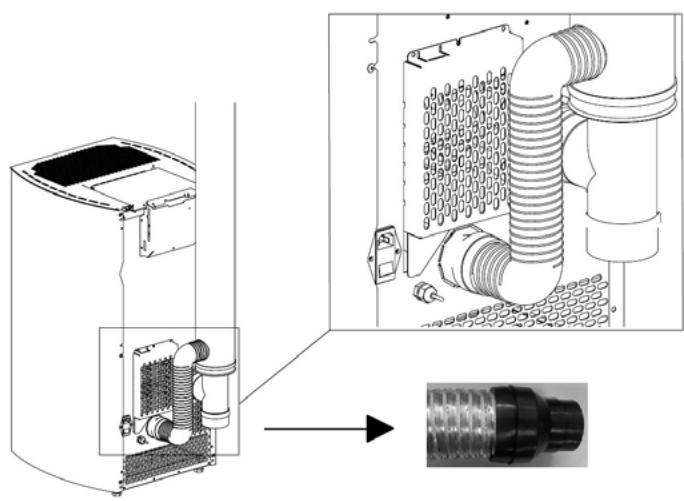

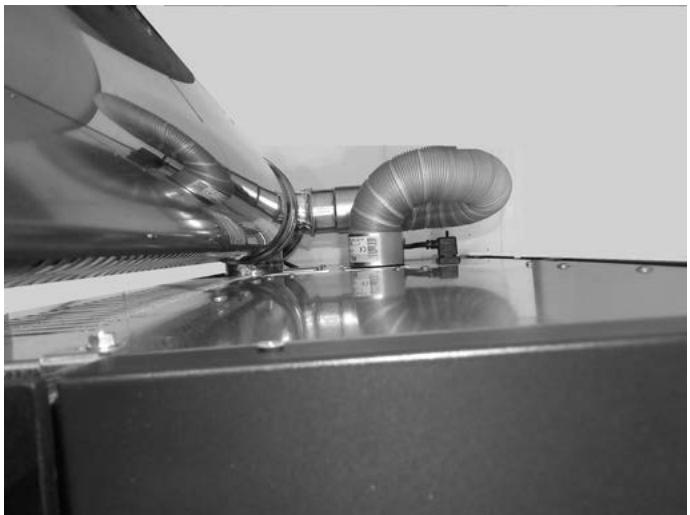

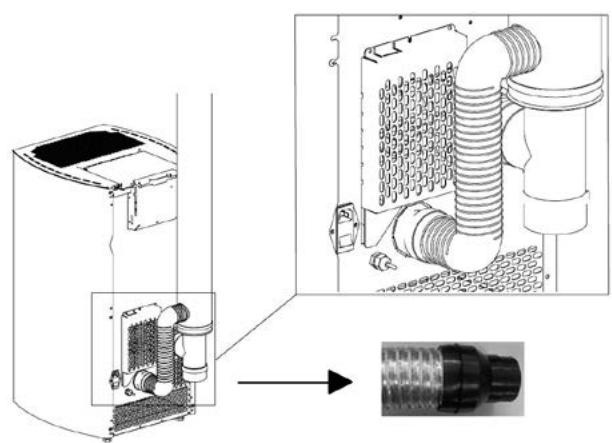

Fig. 11 - Tuyau flexible

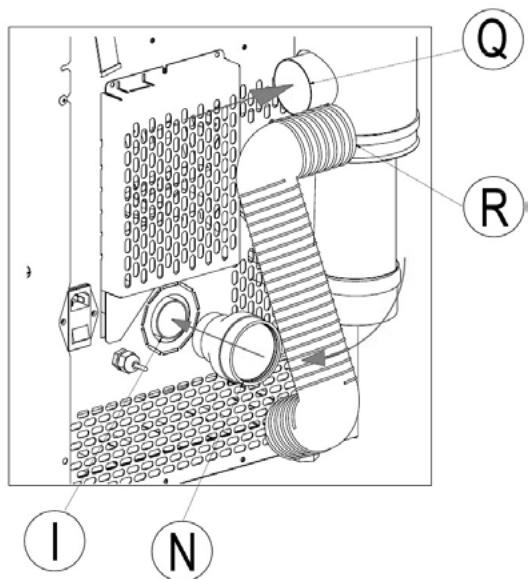

Fig. 12 - Branchements

LEGENDE Fig.11-Fig.12

I	Entrée de l'air comburant ayant un diamètre de 40 mm
N	Raccord en caoutchouc ayant un diamètre de 40/60 mm
R	Tuyau flexible en aluminium
Q	Raccord de l'air comburant tuyau coaxial

Exemple de procEDURE de branchement:

• Insérer le raccord N sur le tuyau d'entrée d'air I.
  Raccorder N avec Q en utilisant le tuyau flexible ou rigide.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

Le réglage des paramètres de combustion par un professionnel est indispensable.

3.2.6 INSTALLATION EN ZONE 3 (FRANCE)

• L'installation en zone 3 n'est autorisée que pour des poêles étanches.

Dans certains pays et/ou villes, l'installation étanche est obligatoire : en cas de doutes, toujours appli-quer les normes les plus restrictives.

• L'installation en ZONE 3 implique la sortie de fumée murale en horizontal.
• Cette installation n'est autorisée que dans la renovation de batiments existants ( >3 ans) SI les installations en ZONE1 et ZONE2 ne sont pas réalisables.
  L'évacuation des fumées doit être la plus courte possible, réalisée avec conduit concentrique. Toutefois, la hauteur minimale pour la partie verticale après le T de purge est de 1,5 mètres.
  Le debouché des fumées doit être place à une hauteur minimale de 2 mètres par rapport au sol extérieur.
• La longueur totale du conduit de fumée concentrique (sections horizontales + verticales) ne peut pas être supérieure à 4 mètres.
  Pour l'installation en ZONE3 qui prévoit la sortie horizontale en façade, il est obligatoire de faire au moins un coude en plus du « T » pour la sortie en horizontale.
• Placer sur le terminal horizontal (sortie façade) une grille anti-volatiles.
  La dimension de la section interne du conduit des fumées doit être minimum 080 mm.

Fig. 13 - Schéma de principe du système concentrique avec terminal horizontal (ZONE 3)

Fig. 14 - Example: Zone 3

PRISE D'AIR

Voir schéma des positions des terminaux sur Fig. 5.
- La norme française permet l'installation dans un conduit d'évacuation des fumées à double paroi (système concentrique); l'air de combustion est prélevé de l'espace interstitiel.
Le décret N. 2008-1231 article R131-2 dispense de l'entrée d'air directement de l'extérieure puisque l'appareil dispose de sa propre aménée d'air pour les-appareils étanches.
- En ce qui concerne les BRANCHEMENTS, voir Fig. 16 et Fig. 17 à la page suivante.

Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise d'air comburant : si de telles normes existent, elles doivent être respectées.

ATTENTION: la prise d'air dans le vide sanitaire n'est pas autorisé.

RéGLAGE DES PARAMÉTRES DE COMBUSTION

• Le réglage des paramètres de combustion part un professionnel est indispensable.

ATTENTION AU VENT DOMINANT! Le tirage « naturel » de votre conduit de fumée qui a été consolidé/confirmé par le ramoneur reste sujet aux variations climatiques, comme par exemple Fig. 15 le vent (dominant) qui ajoute ou enlève du tirage au conduit. Par conséquent, ces variations peuvent cause des alarmes de dépression de la part du logiciel du poèle (voir le chapitre dédié aux alarmes).

L'installation en Zone3 est la typologie d'installation la plus sensible aux vents dominants et aux autres facteurs climatiques.

Fig. 15 - Vent dominant

BRANCHEMENT DE LA PRESE D'AIR EN CAS DE PRELEVEMENT DE L'AIR COMBURANT DE L'INTERSTITIEL DU CONDUIT CONCENTRIQUE

Pour ce branchement, il faudra un tuyau flexible ou rigide:
- qui résiste à une température de 100^ ,
- ayant un diamètre de 60~mm
- et une longueur maximale de 2 mètres.
- Nous conseillons un tuyau flexible en aluminium.

Exemple de procEDURE de branchement:

• Insérer le raccord N sur le tuyau d'entrée d'air I.
  Raccorder N avec Q en utilisant le tuyau flexible ou rigide.

Fig. 16 - Tuyau flexible

Fig. 17 - Branchements

LÉGENDE	Fig. 16 - Fig. 17
I	Entrée de l'air comburant ayant un diamètre de 40 mm
N	Raccord en caoutchouc ayant un diamètre de 40/60 mm
R	Tuyau flexible en aluminium
Q	Raccord de l'air comburant tuyau coaxial

3.2.7 EXAMPLES D'INSTALLATION CORRECTE

Fig. 18 - Example 1, ZONE1

LEGE NDE
Fig. 18

1	Isolant
2	Réduction
3	Bouchon de control
4	Distance minimale de sécurité = 0,5 m
5	Prise d'air extérieur par Grille

• Installation du conduit des fumées d'un diamètre de 0100 avec perçage d'un trou pour le passage du tuyau.

Fig. 19 - Example 2, Zone1

LEGENDE
Fig. 19

1	Isolant
2	« T » tampon
3	Trappe d'inspection
4	Distance minimale de sécurité = 0,5 m
5	Inclinaison ≥ 3°
6	Longueur horizontal ≤ 2 m
7	Prise d'air à l'extérieur par Grille

• Vieux conduit de fumées, ayant un diamètre de 0100 mm minimum avec réalisation d'une trappe à suie pour le nettoyage de la cheminée..

Fig. 20 - Example 3

LEGENDE	Fig. 20
1	Isolant
2	« T » tampon
3	Distance minimale de sécurité = 0,5 m
4	Prise d'air à l'estérieur (seulement pour ZONE 1

• Conduit de fumées extérieures réalisé exclusivement avec des tuyaux en inox isolés, c'est-à-dire avec une double paroi d'un diamètre interne minimum de 0100 mm. L'ensemble doit bien être fixé au mur. Avec terminal anti-vent (Fig. 7).
• Système de canalisation avec raccords en T perpetualtant un nettoyage facile sans le démontage des tuyaux.

Vérifier avec le fabricant de la cheminée les distances de sécurité à respecter et le type de matériel isolant à utiliser (EN 13501 - EN 13063 - EN 1856 - EN 1806 - EN15827).

Fig. 21 - Exemples des installations correctes

Nous conseillons le réglage des paramètres de combustion par un professionnel.

4.1 AVANT-PROPOS

L'emplacement d'installation du produit doit etre choisi en fonction de la piece, de I'evacuation et du conduit de fumees. Vérifier apres des autorités locales l'existence de normes restrictives concernant la prise d'air comburant, la prise d'aération, le dispos-sitif d'évacuation des fumées y compris le conduit de fumées et le terminal de cheminée.
- Vérifier l'existence de la prise d'air comburant.
Vérifier une éventuelle présence d'autres poèles ou d'appareils qui mettent la pierce en dépression.
Vérifier, avec le poèle allumé, qu'il n'y ait pas de CO dans la piece.
Vérifier que la cheminée ait le tirage nécessaire.
Vérifier que durant le trajet de la fumée, tout se produit en sécurité (eventuelles pertes de fumées et distance des matériaux inflammables, etc.)
L'installation de l'appareil doit permettre un nettoyage facile de ce dernier, des tuyaux de raccord des fumées et du conduit de fumées.
- L'installation doit également permettre un accès facile à la prise d'alimentation électrique (voir BRANCHEMENT ÉLECTRIQUE a pag. 33).

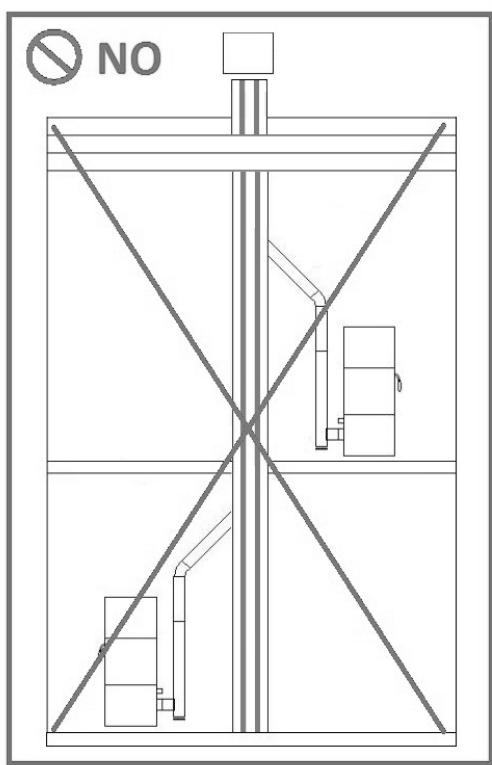

- Pour installer plusieurs appareils, il faut adapter les dimensions de la prise d'air extérieur (voir CARACTERISTIQUES a pag.42).

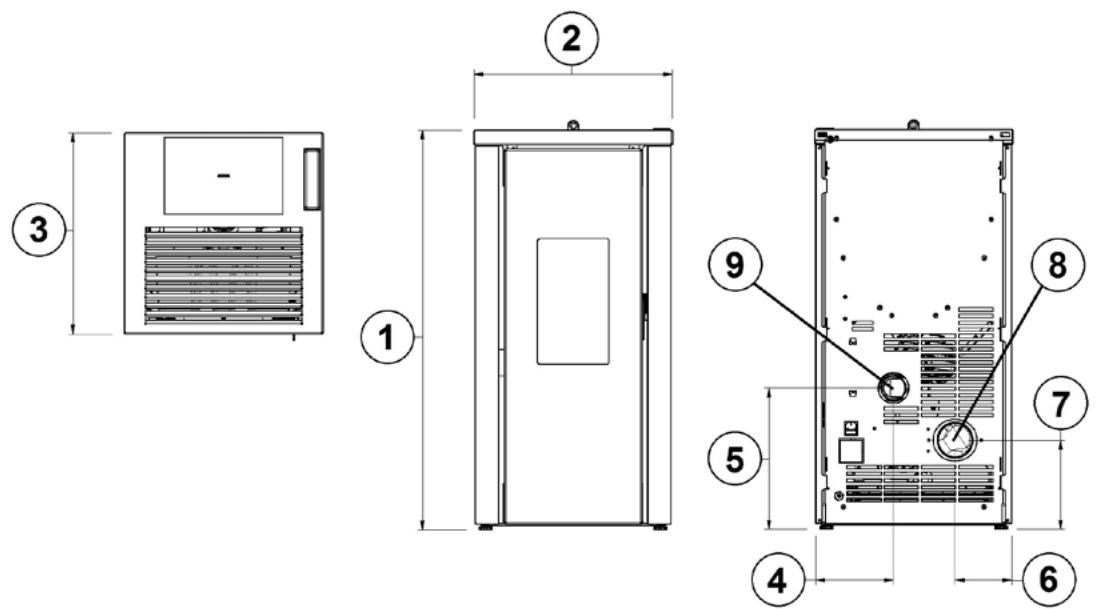

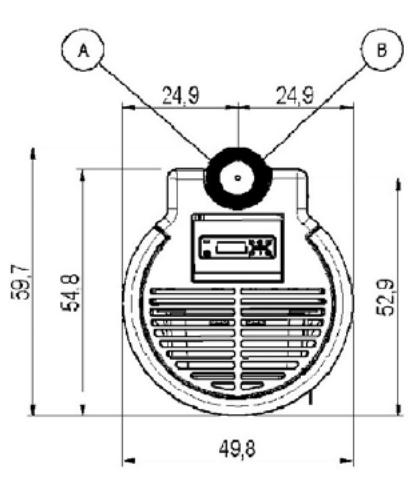

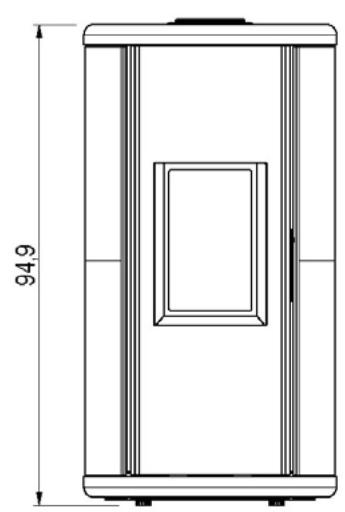

4.2 DIMENSIONS GÉNÉRALES

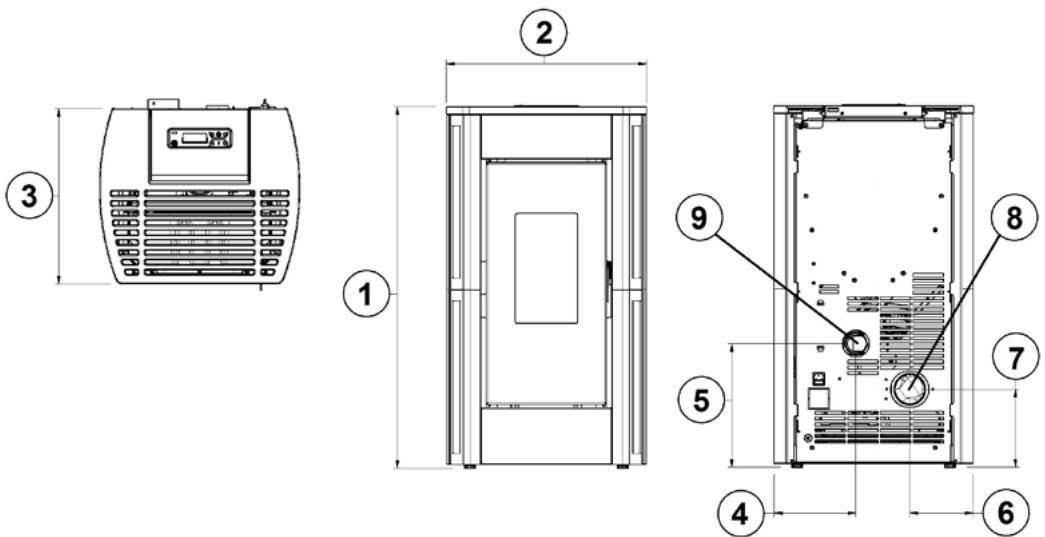

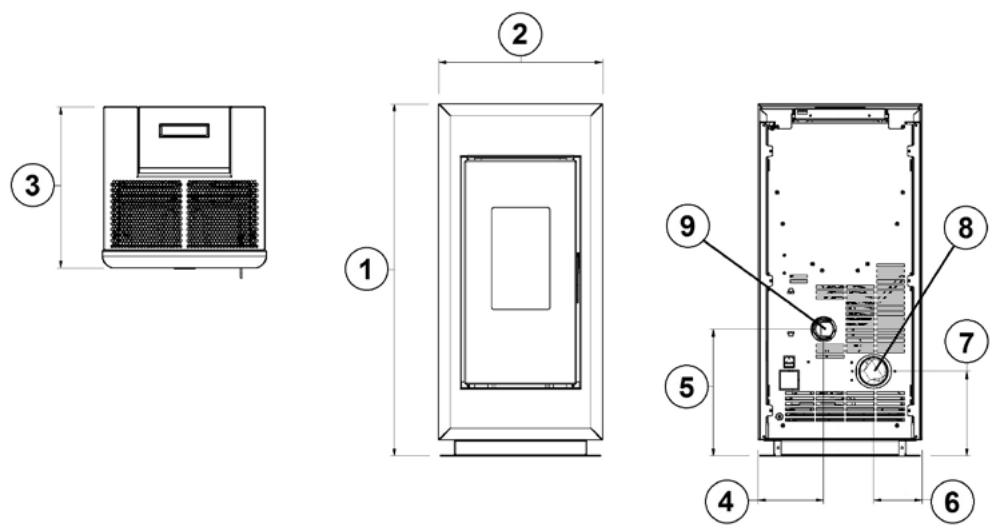

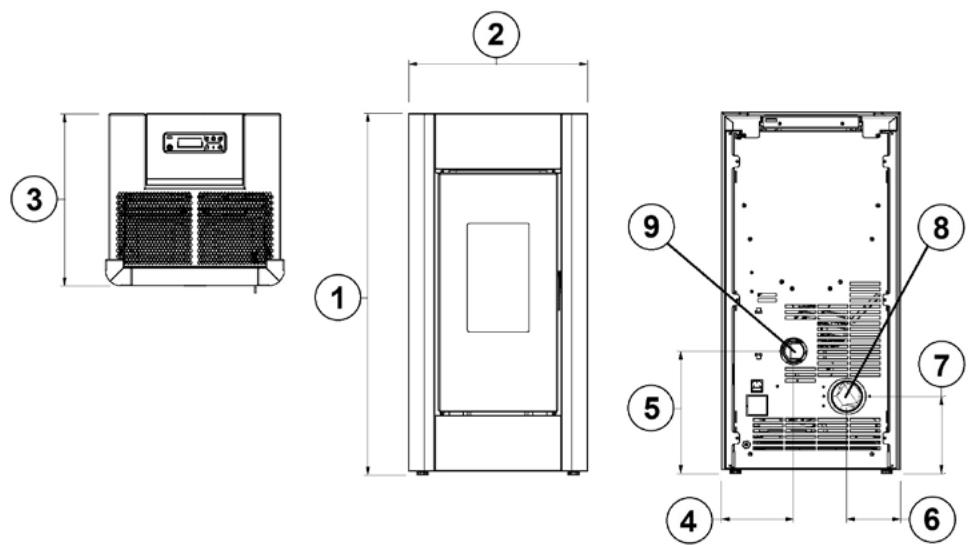

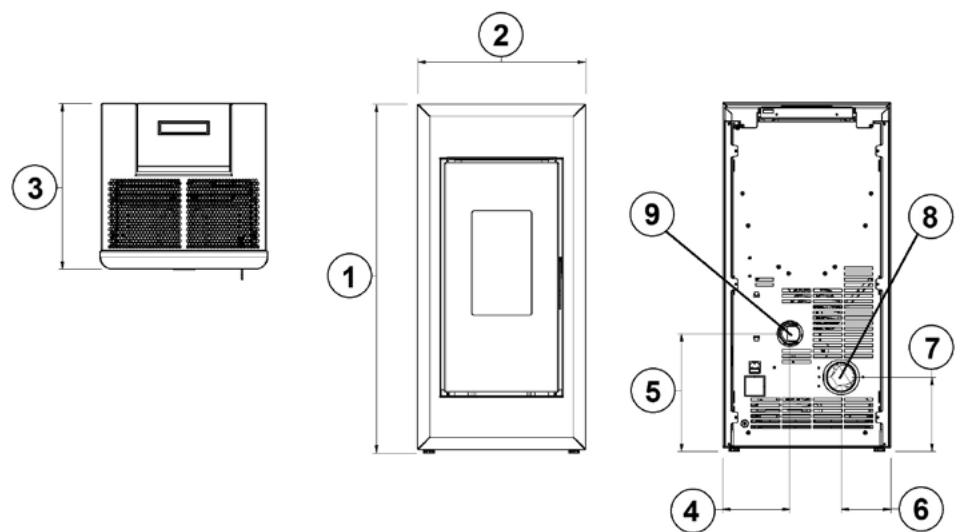

Fig. 22 - Dimensions générales: LORD 7-7.0

LEGE NDE	Fig. 22
1	90,7 cm
2	45,2 cm
3	45,7 cm
4	18,2 cm
5	31,4 cm
6	12,9 cm
7	20,2 cm
8	Tuyau d'évacuation d.8 cm
9	Prise d'air comburant d.6 cm

Fig. 23 - Dimensions generales: SWEET³ 7-7.0

LEGENDE Fig.23

1	95 cm
2	47 cm
3	45,2 cm
4	17,9 cm
5	32,4 cm
6	13,1 cm
7	20,5 cm
8	Tuyau d'évacuation d.8 cm
9	Prise d'air comburant d.6 cm

Fig. 24 - Dimensions générales: PERLA³ 7-7.0

LEGENDE Fig.24

1	94 cm
2	52,1 cm
3	45,6 cm
4	21,3 cm
5	32,4 cm
6	16,5 cm
7	20,5 cm
8	Tuyau d'évacuation d.8 cm
9	Prise d'air comburant d.6 cm

Fig. 25 - Dimensions generales: CRISTAL³ 7-7.0

LEGENDE	Fig. 25
1	91 cm
2	47,7 cm
3	45,4 cm
4	19,2 cm
5	32,4 cm
6	14,4 cm
7	20,5 cm
8	Tuyau d'évacuation d.8 cm
9	Prise d'air comburant d.6 cm

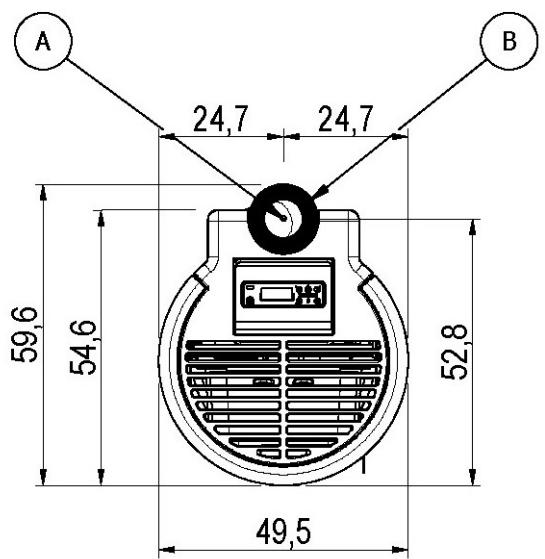

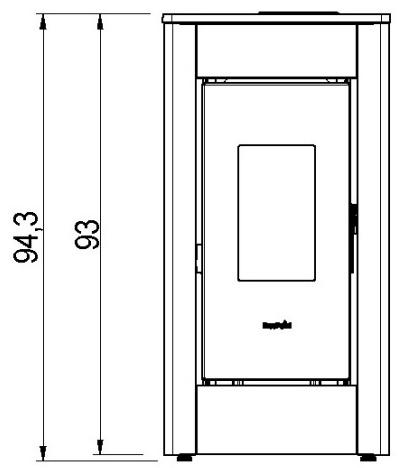

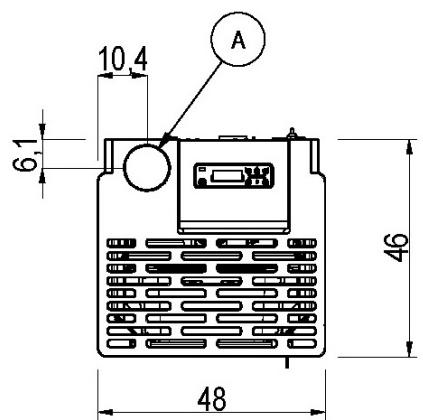

Fig. 26 - Dimensions generales: SHARP AIRTIGHT - LEE AIRTIGHT

LEGENDA	Fig. 26
8	Scarico fumi d.8 cm
9	Presa aria comburette d.6 cm

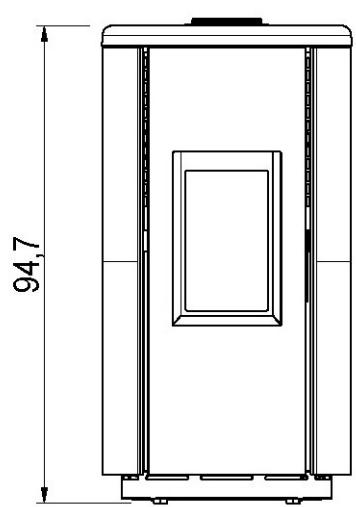

Fig. 27 - Dimensions generales: SOUND3 SUP - 7UP

LEGENDA	Fig. 27
8	Scarico fumi d.8 cm
9	Presa aria comburette d.6 cm

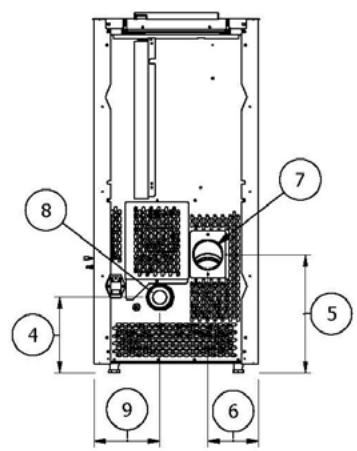

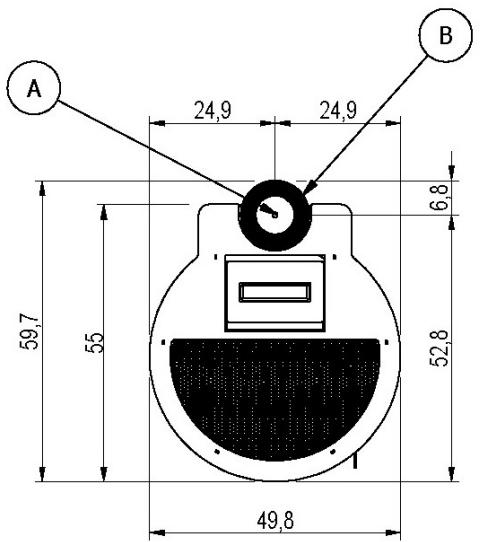

Fig. 28 - Dimensions générales: CHROME 5-7 AIRTIGHT - ROUND 5-7 AIRTIGHT

LEGENDA	Fig. 28
8	Scarico fumi d.8 cm
9	Presa aria comburette d.6 cm

Fig. 29 - Dimensions generales: FLOYD 5.0 - 7.0

LEGENDA	Fig. 29
8	Scarico fumi d.8 cm
9	Presa aria comburette d.6 cm

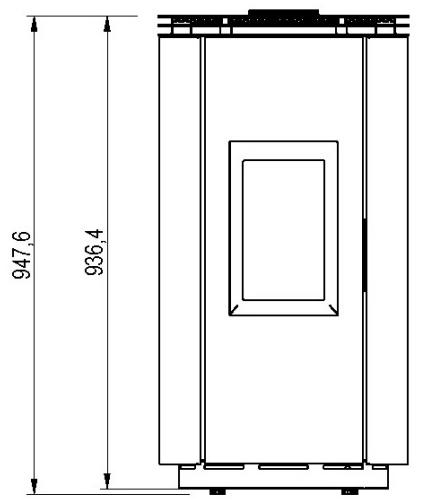

Fig. 30 - Dimensions generales: ONE/BEAM AIRTIGHT

LEGENDE	Fig. 30
1	95,2 cm
2	46 cm
3	45,2 cm
4	18,9 cm
5	31,4 cm
6	13,6 cm
7	20,2 cm
8	Tuyau d'évacuation d.8 cm
9	Prise d'air comburant d.6 cm

Fig. 31 - Dimensions générales: ACCENT AIRTIGHT

LEGENDE	Fig. 31
1	98,8 cm
2	46 cm
3	45,2 cm
4	18,9 cm
5	35 cm
6	13,6 cm
7	23,7 cm
8	Tuyau d'évacuation d.8 cm
9	Prise d'air comburant d.6 cm

4.3 INSTALLATION GÉNÉRIQUE

Fig. 32 - Installation générique

LEGENDE Fig.32

1	Poèle
2	Distance latérale minimum = 300 mm
3	Distance arrière minimum = 200 mm
4	Distance frontale minimum = 1000 mm

• Il est obligatoire d'inverterer le poèle éloigné des murs et/ou meubles, avec un écart minimum de 300 mm aux côtes, de 200 mm derrière, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution de la chaleur dans l'ambiance (voir Fig. 32).
• Si les murs sont en matériel inflammable, contrôle les distances de sécurité (voir Fig. 32).
• Contrôler que à la puissance maximal la température des murs ne doit pas excéder les 80^ . Si il est nécessaire procédé à l'installation sur les murs interessés d'une plaque résistante au feu.
• En certains pay même les murs portants de maçonnerie sont considérés murs inflammables.

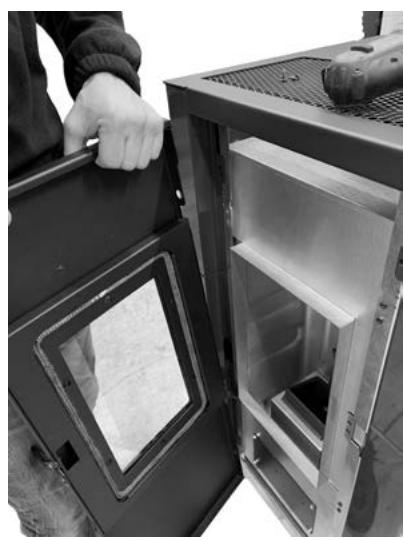

4.4 RETRAIT/MONTAGE DE LA PORTE DU FOYER

Pour certaines interventions (par exemple : montage des flancs et nettoyage), il faut-retirer la portedu foyer. Pourretirerlaportedelemaniere suivante:

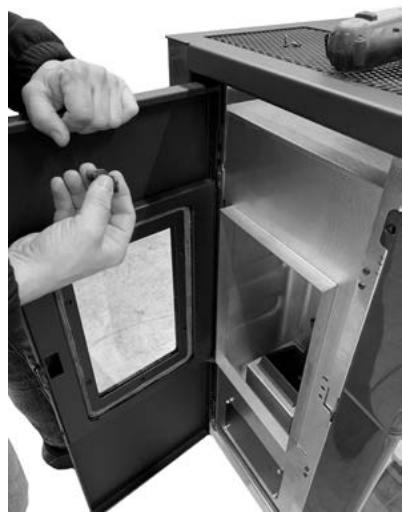

Ouvrir la porte.

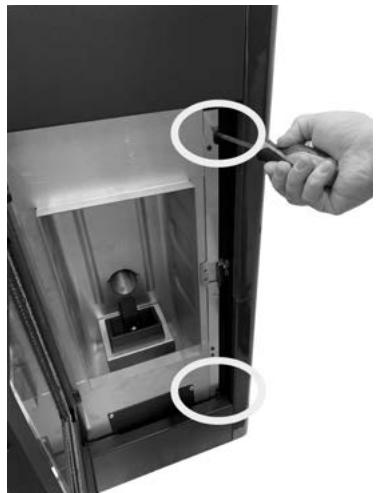

- Dévisser les vis de la charnière supérieure (voir Fig. 33).
- Retirer la charnière en maintainant la porte en place (voir Fig. 34).
- Soulever la porte et la décrocher de la charnière inférieure (voir Fig. 35).
Pour le montage,procededanslesensinverse.

Fig. 33 - Retrait des vis

Fig. 34 - Retirer la charnière

Fig. 35 - Retirer la porte

4.5 RETRAIT/MONTAGE DU CADRE (SWEET³ 7.0 - ONE AT - BEAM AT - ACCENT AT - ACCENT K AT)

Pour le montage du cadre,procéder comme suit :

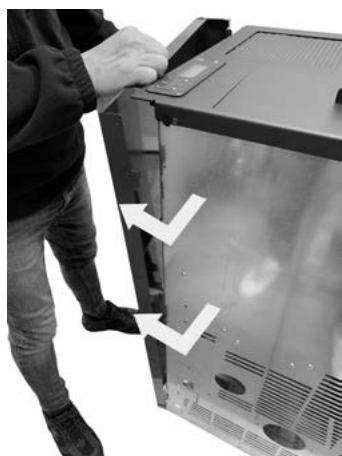

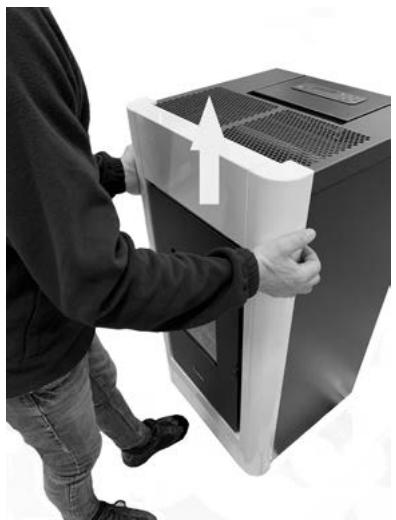

• Pousser le cadre vers le haut et décrocher les dents (voir Fig. 36).
• Retirer le cadre (voir Fig. 37).
  Pour le montage du cadre,proceder dans l'ordre inverse.

Fig. 36 - Decrocher le cadre

Fig. 37 - Retirer le cadre

4.6 RETRAIT/MONTAGE DES FLANCS (SWEET³ 7.0 - ONE AT - BEAM AT - ACCENT AT - ACCENT K AT)

Pour le démontage des flancs, procéder comme suit :

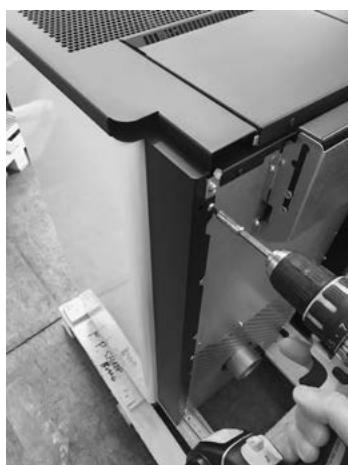

• Dévisser les vis postérieures (voir Fig. 38).

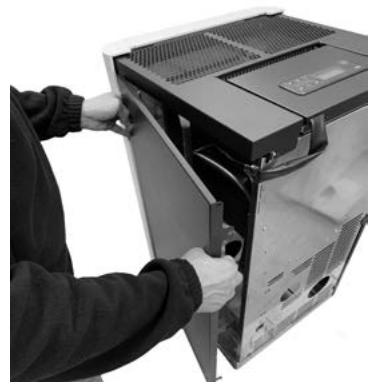

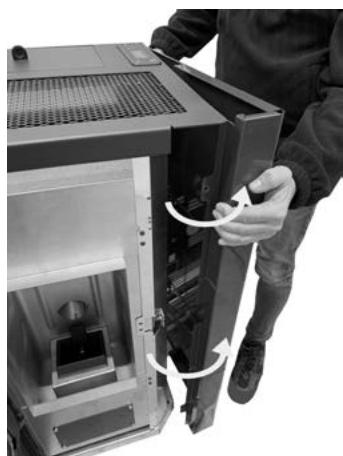

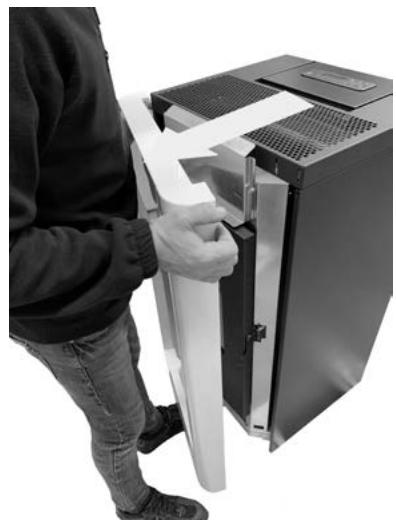

  Ouvrir le flanc (voir Fig. 39) et décrocher les dents de fixation (voir Fig. 40).
  Pour le montage,proceder dans le sens inverse.

Fig. 38 - Retirer les vis

Fig. 39 - Decrocher les flancs

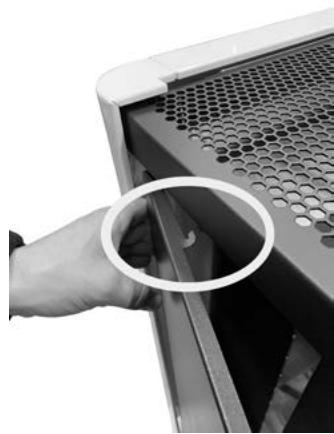

Fig. 40 - Dents de fixation

4.7 RETRAIT/MONTAGE DES FLANCS (CRISTAL³ 7.0 - LORD 7.0)

Pour le démontage des flancs, procéder comme suit :

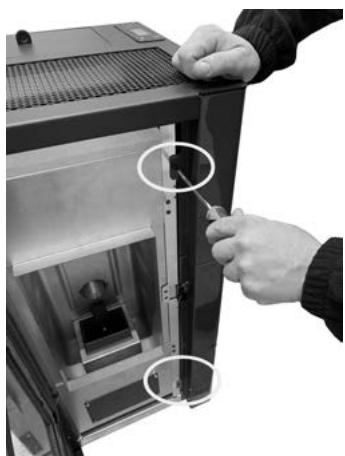

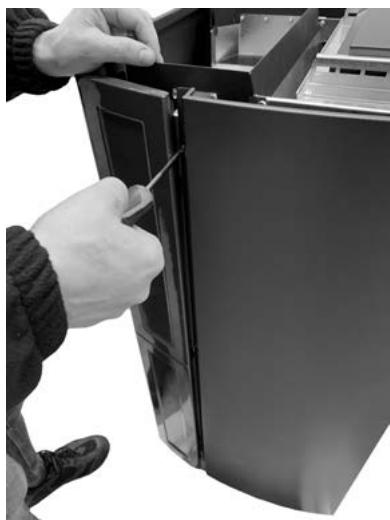

• Dévisser les vis avant (voir Fig. 41).
  Ouvrir le flanc (voir Fig. 42) et décrocher les dents arrêté (voir Fig. 43).
  Pour le montage,procededanslesensinverse.

Fig. 41 - Retirer les vis

Fig. 42 - Tourner les flances

Fig. 43 - Oter les flancs

4.8 RETRAIT/MONTAGE DES FLANCS (SHARP AT - LEE AT)

Pour le démontage des flancs, procéder comme suit :

• Dévisser le profil noir arrêté (voir Fig. 44).

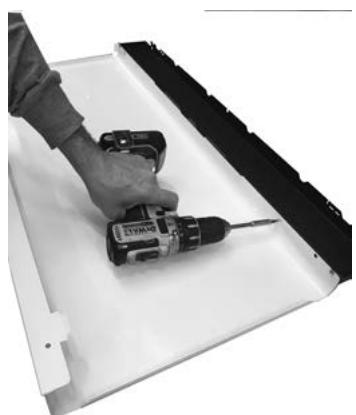

  Le fixer au blanc coloré (voir Fig. 45)
  Fixer le flanc complet devant et derrière (voir Fig. 46).
  Pour le montage,proceder dans le sens inverse.

Fig. 44 - Retirer le profil noir

Fig. 45 - Fixer le flanc coloré

Fig. 46 - Fixer le flanc complet

4.9 RETRAIT/MONTAGE DES FLANCS ARRIÈRE (PERLA³ 7.0)

Pour le démontage des flancs arrêté, procéder comme suit :

• Dévisser les vis avant du flanc noir (voir Fig. 47).
  Ouvrir le flanc et decrocher les dents arrête (voir Fig. 48).
  Pour le montage,procededanslesensinverse.

Fig. 47 - Retirer les vis

Fig. 48 - Oter les flancs

4.10 MONTAGE DES FAIENCES (PERLA3 7.0)

Pour le montage des faiences,procéder comme suit :

• Placer les faïences sur un plan etposer le support des faïences dessus.
• Faire coïncider les troux du profil avec ceux des faïences et visser le tout (voir Fig. 49).
  Pour le montage sur le poèle, cf. le chapitre suivant.

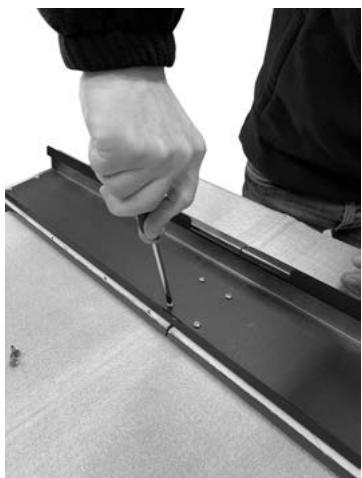

Fig. 49 - Montage des faïences

4.11 RETRAIT/MONTAGE DES PROFILS EN METAL/FAIENCE (PERLA 7.0)

Pour le démontage des profils avant, procéder comme suit :
- Dévisser les vis avant du profil (voir Fig. 50).
Ouvrir le flanc et decrocher les dents arrêté (voir Fig. 51).
Pour le montage,procededanslesensinverse.

Fig. 50 - Retirer les vis.

Fig. 51 - Retirer le profil.

4.12 MONTAGE DU SOCLE (ACCENT AT)

Pour le montage du socle,proceder comme suit:
Coucher le poèle par terre.
Retirer les pieds du poèle.
Fixer le socle avec les vis fournies (voir Fig. 52).

Fig. 52 - Montage du socle

4.13 RETRAIT/MONTAGE DES FLANCS (CHROME - SOUND - ROUND - FLOYD)

Pour le démontage des flancs, procéder comme suit :

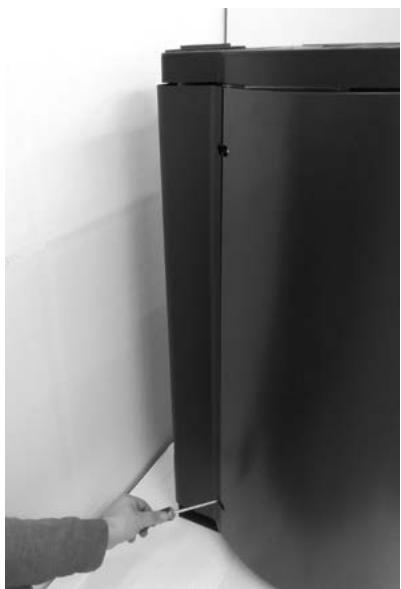

• Dévisser les vis postérieures (voir Fig. 53).

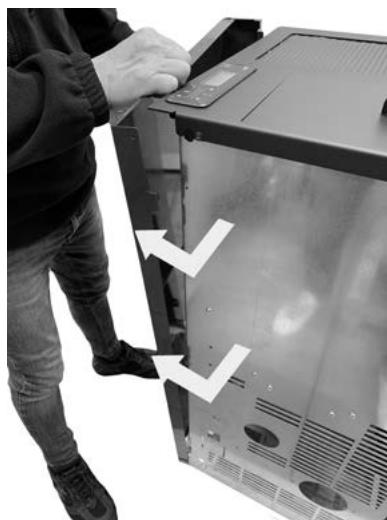

  Ouvrir le flanc (voir Fig. 54) et decrocher les dents de fixation.
  Pour le montage,procededanslesensinverse.

Fig. 53 - Retirer les vis

Fig. 54 - Decrocher les flancs

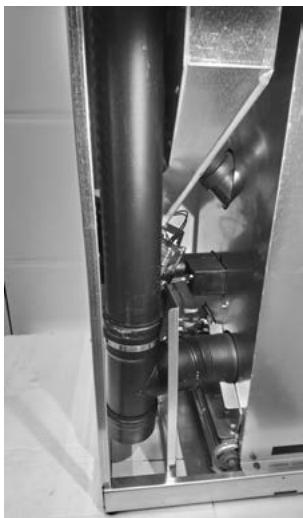

Pour les poêles avec sortie de fumées supérieure il est nécessaire d'incluter un « T » avec bouchon d'inspection. Le « T » doit être fixé avec le collier en dotation (voir)

Fig. 55 - Raccordement "T"

Fig. 56 - Raccordement "T"

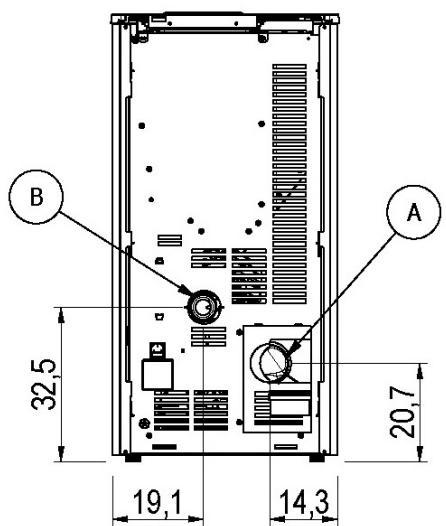

4.15 INSTALLATION SORTIE DE FUMEES POSTERIEURE SHARP AIRTIGHT

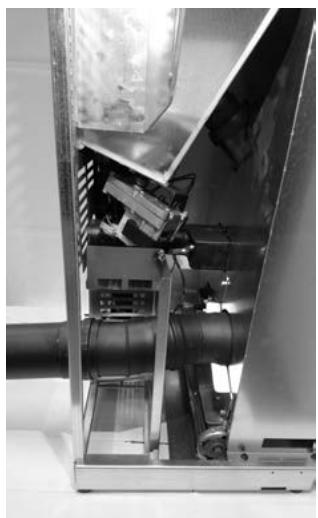

Le poèle Sharp Airtight peut être installé aussi avec sortie postérieure. Installer la coude 20^ en dotation (voir Fig. 57)

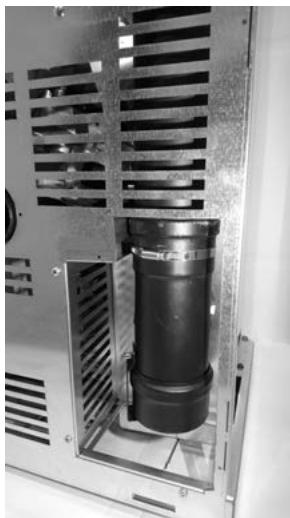

Fig. 57 - Sortie de fumees posterieure Sharp

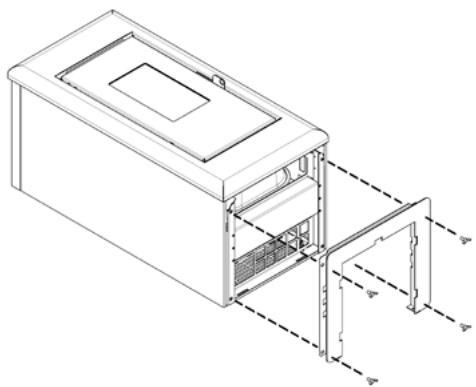

4.16 INSTALLATION DU TUYAU CONCENTRIQUE DE SORTIE DES FUMÉES SHARP/LEE/CRISTAL/ONE/BEAM/ACCENT/PERLA/SWEET/LORD

Installer le tube concentrique 80/130 mm complet avec raccord en T (voir Fig. 58) Brancher le tuyau d'air de combustion 60 mm (voir Fig. 59)

Fig. 58 - La phase 1

Fig. 59 - La phase 2

4.17 BRANCHEMENT ÉLECTRIQUE

Important: l'appareil doit être installe par un technicien spécialisé!

• Le branchement électrique s'effectue au moyen d'un cable avec fiche sur une prise électrique capable de supporter la charge et la tension de chaque modèle comme indiqué dans le tableau des données techniques (voir CARACTERISTIQUES a pag. 42).
• La fiche doit être facilement accessible quand l'appareil est installé.
  Sassurer que le reseau electrique dispose d'une mise a terre suffisante: si celle-ci est inexistante ou insuffisante, proceeder sa réalisation selon les normes en viqueur.
• Brancher le cable d'alimentation avant sur le dos du poèle (voir Fig. 60 e Fig. 61), puis à une prise murale.

Fig. 60 - Prise électrique avec interrupteur général

Fig. 61 - Fiche électrique connectée

• Ne pas utiliser de rallonges.
• Si le cable d'alimentation est endommagé, il doit être remplace par un technicien/agréé.
• Débrancher le poèle pendant les périodes d'inutilisation.

4.18 RACCORDEMENT DU THERMOSTAT EXTERNE (LORD 7.0 - FLOYD 5.0, 7.0)

Le poèle a déjà un thermostat interne. Si vous le désirez, le poèle peut être relié à un thermostat ambient externe. Cette opération doit être effectué par un technicien/agréé.

Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poèle. Activer le thermostat externe (configuration d'usine OFF) de la manière suivante :

Appuyer sur la touche menu pendant quelques secondes (1).
Appuyer plusieurs fois sur la touche P2 jusqu'à l' apparition de M8 - Étalonnages technicien "M8-SEt tEcnique".
- Sélectionner en appuyant sur la touche P3.
- Configurer le mot de passer avec les touches P1 ou P2 (laisser les touches enforcées pour accélérer la configuration).
- Confirmer en appuyant sur la touche P3.
- Appuyer sur les touches P1 ou P2 jusqu'à l'affichage de M8 - 2 Set général "M8-2 SET GenErAL".
- Confirmer avec P3.
- Parcourir avec la touche P3 jusqu'à: Pr46 Contrôle habilitée "Pr46 contrôle HAbiLitE".

• Appuyer sur les touches P1 ou P2 pour modifier l'objet.
• Confirmer avec la touche P3.
• Parcourir avec la touche P1 ou P2 jusqu'à MB - Sortie "Mb-EScAPE".

• Confirmer avec la touche P3.

• Appuyer sur la touche P1 (set température) et configurer la valeur t-e "t-E". À présent, le thermostat externe est activé.

4.19 RACCORDEMENT THERMOSTAT EXTERNE (SWEET ^3 - PERLA ^3 - CRISTAL ^3 - ONE AT - BEAM AT - ACCENT AT - SOUND - CHROME - ROUND)

Le poèle a déjà un thermostat interne. Si vous le désirez, le poèle peut être relié à un thermostat ambient externe. Cette opération doit être effectué par un technicien agrée.

Relier les câbles provenant du thermostat externe à la borne « Term opt » sur la fiche présente sur le poële. Activer le thermostat externe (configuration d'usine OFF) de la manière suivante :

Appuyer sur la touche « menu »
Défilé avec les flèches jusqu'à « Selection »
- Sélectionner en appuyant sur « menu »
Défilé à nouveau avec les flèches jusqu'à « Therm. Deporte »
- Sélectionner en appuyant sur « menu »
Appuyer sur les touches - / +
Pour activer le thermostat externe, selectionner « 0n »
Appuyer sur la touche « menu » pour confirmer.

4.20 ÉTALONNAGE DU POÉLE ET MESURE DE LA DÉPRESSION

Cet apparéil est équiné d'un point de détction, placé dans le réservoir, qui permet de mesurer la dépression en chambre de combustion et de vérifier le fonctionnement.

Pour effectuer cette opération procéder comme suit :

• Brancher un pressostat numérique à l'aide d'un petit tuyau pour détecter la dépression (voir).
• Charger la vis sans fin au moyen de la fonction prévue à cet effet.
• Demarrer le poèle et configurer « Set flamme » sur la puissance 1 (le démarrage de ce poèle dure de 8 à 10 minutes pour assurer un tirage minimum).
• Comparer les valeurs lues à celles figurant dans le tableau.
• Changer de puissance toutes les 10 minutes et attendre qu'elle se stabilise.
• Entrer dans le menu utilisateur et, le cas échéant, modifier les paramètres.

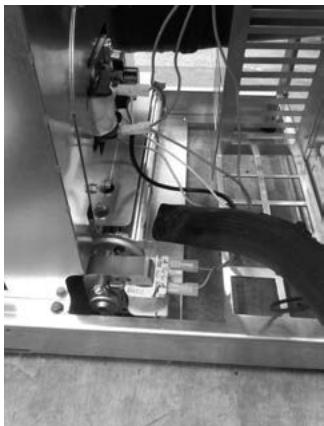

Fig. 62 - Retrait du carter

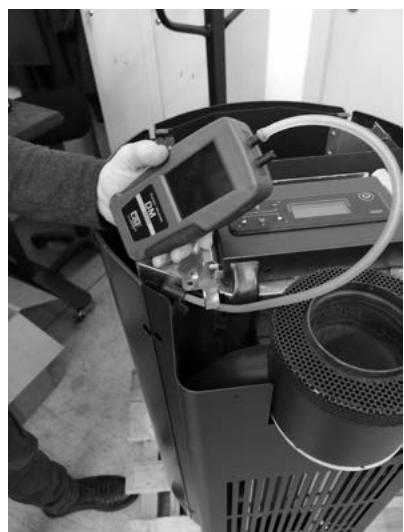

Fig. 63 - Connexion du pressostat numérique

DONNÉES	P1	P2	P3	P4	P5
Dépression -température dupoège 7 kW	14/15 Pa - 110°C	21/22 Pa - 128°C	28/29 Pa - 158°C	36/37 Pa - 182°C	44/45 Pa - 210°

Remarque : pour obtenir une combustion optimale les valeurs de dépression doivent être comprises entre + - 5 Pa et les valeurs de température entre + - 10C

Pour une longue durée de vie du poète, le nettoyer réquillement comme indiqué dans les paragraphs reportés ci-dessous.

• Les conduits d'évacuation des fumées (conduit de cheminée + conduit de fumée + cheminée) doivent toujours être propres, nettoyés et contrôlés par un ramoneur qualifié, en conformité avec les normes locales, selon les indications du fabricant de la cheminée et les directives de votre compagnie d'assurance.
  Au moins une fois par an, il est nécessaire de faire nettoyer la chambre de combustion, de vérifier les joints, de nettoyer les moteurs et les ventilateurs et de contrôler la carte électrique.

Toutes ces opérations doivent être programmes à temps avec le service Technique d'assistance agrée.

• Àprous une longue période de non-utilisation, avant d'allumer le poèle, contrôle que le système d'évacuation des fumées ne soit pas obstrué.
• Si le poèle est utilisé de manière continue et intense, toute l'installation (y compris la cheminée) doit être nettoyée et contrôleé à une fréquence plus importante.
  Pour un remplacement eventuel des parties endommagées, demander une piece détachée d'origine à votre Revendeur Agréé

5.2 NETTOYAGE DU COLLECTEUR DES FUMÉES

Tous les 2/3 mois, nettoyer le système d'évacuation.

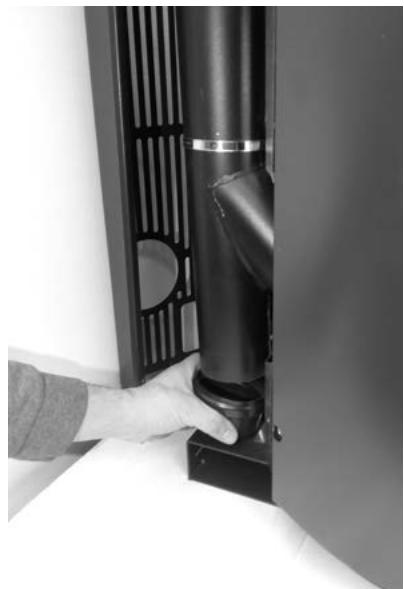

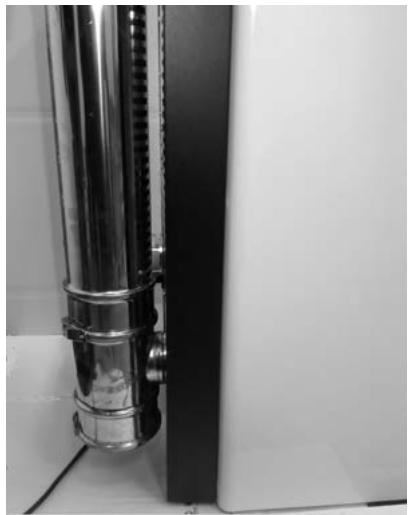

Fig. 64 - Nettoyage du conduit de fumée

Enlever le "T" tampon du raccord (voir Fig. 64).
- Aspirer la cende accumulée à l'intérieur.
- Àprous le nettoyage, répéter l'opération en sens inverse et en vérifier l'intégrité et l'efficacité du joint: si nécessaire le faire remplacer.

Il est important de refermer le bouchon autrement les fumées nocives se rependant dans la salle.

5.3 NETTOYAGE DU COLLECTEUR DES FUMÉES

Tous les 2/3 mois, nettoyer le système d'évacuation.

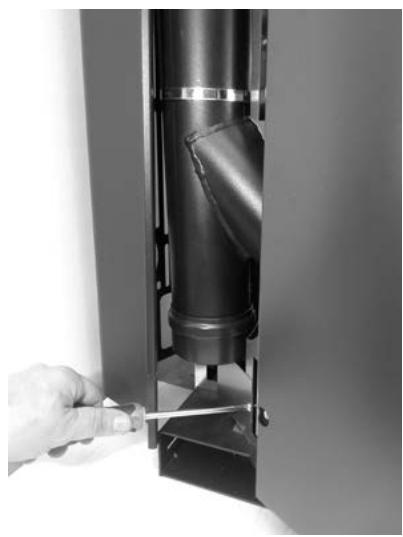

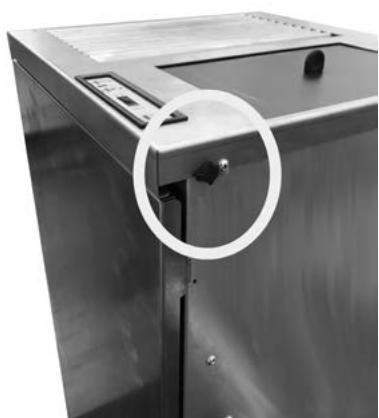

Devisser les vis laterales Fig. 65

Devisser le dispositif de blocage du bouchon Fig. 66

Enlever le "T" tampon du raccord (voir Fig. 67).
- Aspirer la cende accumulée à l'intérieur.
- Àprous le nettoyage, répéter l'opération en sens inverse et en vérifier l'intégrité et l'efficacité du joint: si nécessaire le faire remplacer.

Il est important de refermer le bouchon autrement les fumées nocives se rependant dans la salle.

Fig. 65 - Dévisser les vis latérales

Fig. 66 - Dévisser le dispositif de blocage du bouchon

Fig.67-Devisser

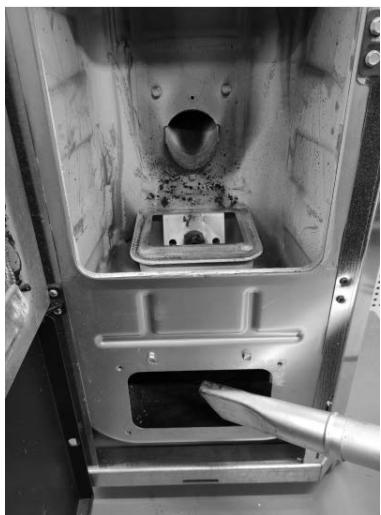

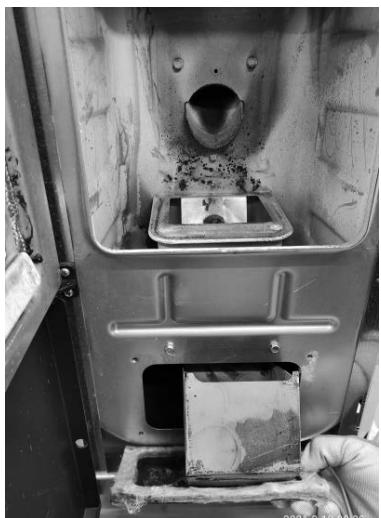

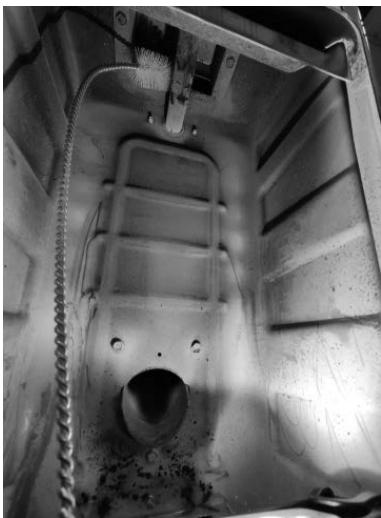

5.4 NETTOYAGE DES PASSAGES DES FUMÉES

Chaque année, nettoyer des passages des fumées.

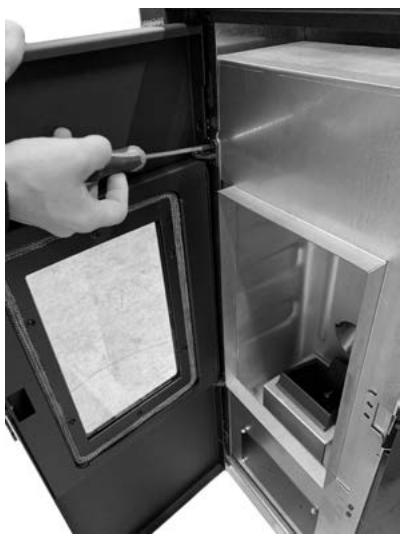

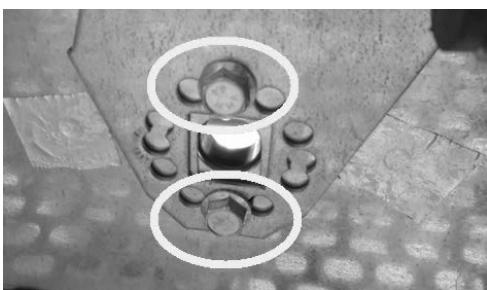

Fig. 68 - Retirer les vis

Fig. 69 - Retirer le bouchon d'inspection

Ouivre la porte.

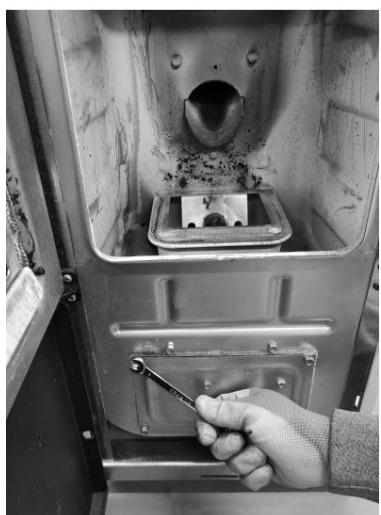

- Enlevez les 4 vis (cf. Fig. 68 et retirer le bouchon d'inspection Fig. 69).

Fig. 70 - Nettoyer avec un goupillon.

Fig. 71 - Aspirer les cendres.

Nettoyer à l'aide d'un goupillon et aspirer les cendres qui se sont accumulées à l'intérieur (cf. Fig. 70 et Fig. 71).
- Àprous le nettoyage, répliquer l'opération inverse en vérifier l'intégrité et l'efficacité du joint d'étanchéité : le remplaçer par des pieces de rechange d'origine si nécessaire.

Fig. 72 - Nettoyer avec un goupillon.

Fig. 73 - Aspirer les cendres.

Nettoyer a l'aide d'un goupillon et aspirer les cendres qui se sont accumulées à l'intérieur (cf. Fig. 72 et Fig. 73).

5.5 NETTOYAGE DE LE VENTILATEUR AMBIANT

Chaque année, nettoyer le ventilateur ambient en enlevant la cende ou la poussière qui pourrait cause un déséquilibre des pales et un bruit accru.

Fig. 74 - Nettoyage de le ventilateur Ambient

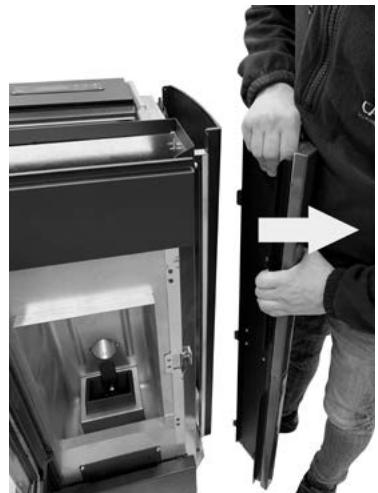

• Retirer les flancs latéraux (voir les chapitres spécifique).

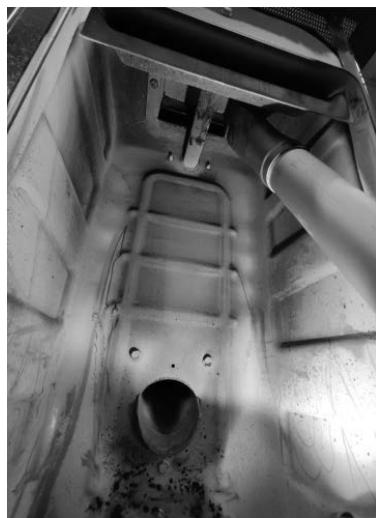

• Aspirer la cende et la poussière qui se sont accumulées à l'intérieur (voir Fig. 74).

5.6 NETTOYAGE ANNUEL DU CONDUIT DES FUMÉES

Chaque année, enlever la suite à l'aide de brosses.

Le nettoyage doit être effectué par un technicien compétent qui s'occupera du nettoyage du conduit de cheminée, du conduit de fumées et de la cheminée, il vérifiera leur bon fonctionnement et délivrera une déclaration écrite attesting la sécurité de l'installation. Cette opération doit être effectué au moins une fois par an.

5.7 REMPLACEMENT DES JOINTS

Si les joints de la porte à feu, du réserve ou de la chambre des fumées se détiennent, il est nécessaire de les faire remplaçer par un technicien agrée afin de garantir le bon fonctionnement du poèle.

Utiliser uniquement des pieces de rechange d'origine.

6 EN CAS D'ANOMALIES

6.1 SOLUTION DES PROBLEMES

Avant tout essai et/ou intervention du technicien agree, il devra vérifier que les paramètres de la cartelectronique correspondent à son tableau de referencia.

En cas de doute sur l'utilisation de poèle, TOUJOURS appeler le personnel technique/agréé afin d'éviter des dommages irréparables!

PROBLEME	CAUSE	SOLUTION	INTERVENTION
Le panneau de contrôle ne s'allu-me pas	Le poèle n'est pas alimenté	Vérifier que la fiche soit raccordée.
	Fusibles de protection dans la prise électrique ont sauté	Remplacer les fusibles protection prise électrique (3,15A-250V).
	Panneau de commande défectueux	Remplacer la console du panneau de commande.
	Câble plat défectueux	Remplacer le cable plat.
	Carte électrique défaillante	Remplacer la carte.
Les pellets n'ar- rient pas dans la chambe de combustion	Réserve vide	Remplir le réservoir.
	Porte du feu ouver- te ou portillon du pellet ouvert	Fermer la porte du feu et le portillon du pellet et contrôler qu'il n'y ait pas de grains de pellet en correspondance avec le joint.
	Poèle bouché	Nettoyer la chambre des fumées
	Vis sans fin bloquée par un objet étranger (par exemple des clous)	Nettoyer la vis sans fin.
	Motoréducteur vis sans fin cassé	Remplacer le motoréducteur.
	Vérifier qu'aucune "ALARM ACTIVE"	Faire contrôler le poèle par un technicien/agree.
Le feu s'éteint et le poèle s'accête	Réserve vide	Remplir le réservoir.
	Vis sans fin blo- quée par un objet étranger (par ex. des clous)	Nettoyer la vis sans fin.
	Pellets de mauvai- se qualité	Essayer avec d'autres types de pellets.
	Paramètre configéré dans la carte à la phase 1 est trop bas	Régler la charge des pellets.
	Vérifier qu'aucune "ALARM ACTIVE" n'apparaissé à l'écran.	Faire contrôler le poèle par un technicien/agree.
Flamme faible ou orange, les pellets ne brûlent pas correctement et la vitre se noircit	Air de combustion insuffisant	Contrôler les points suivants: obstructions eventuelles de l'entrée d'air comburant à l'arrêt ou sous le poële; grille du brasero obstruée et/ou logement brasero obstrué par un excès de centre. Faire nettoyer par un technicien agrée les pales et l'intérieur du l'aspirateur.	X
	Évacuation obstruée	La cheminée d'évacuation est partiellement ou totallement obstruée. Appeler un ramoneur qualifié qui effectuera un contrôle depuis l'évacuation du poële jusqu'àu terminal de cheminée. Nettoyer immidiatement.	X
	Poële bouché	Nettoyer l'intérieur du poële	X
	Aspirateur des fumées cassé	Les pellets peuvent brûler grâce à la dépression du conduit de fumées sans l'aide de l'aspirateur. Faire immédiatement rem-places l'aspirateur des fumées. Le fonctionnement du poële sans l'aspirateur des fumées peut être nocif pour la santé.	X
Le ventilateur échangeur continue à tourner même si le poële est froid	Sonde de tempora-ture des fumées défectueuse	Faire replacer la sonde des fumées.	X
	Carte électronique défectueuse	Faire replacer la carte électronique.	X
Cendres auport du poële	Joints de la portedéfectueux ou abimés	Faire replacer les joints.	X
	Tuyaux du conduit de cheminée non hermétiques	Consulter un ramoneur qualifié qui effectuera immédiatement les raccordements avec du silicone haute température et/ou le remplacement des tuyaux par des tuyaux répondant aux normes en vigueur. La canalisation des fumées non hermétique peut nuire à la santé.	X
Le poële à puissan-ce maximale mais il nechauffe pas	Température am-biante atteinte	Le poële marche au minimum Élever la température ambiente souhaitée	X
Le poële marche à plein régime. L'écran affiche "Surchauffe Fumees"	Température limite des fumées atteinte	Le poële marche au ralenti, pas de problème.	X
Le conduit de fumée du poële condense	Température desfumées trop basse	Vérifier que le conduit de fumée ne soit pas obstrué	X
		Augmenter la puissance minimale de l'appareil (descente de granulés et vitesse ventilateurs)	X
		Installer un collecteur de condensation	X
Le poële marche à plein régime. L'écran affiche "SERVICE"	Avis de maintenance périodique (ne bloque pas)	Lorsque cette mention clignotante apparait à l'allumage, cela signifie que les heures de fonctionnement préétablies avant la maintenance sont écoulées. Appeler le centre d'assistance.	X

7 DONNÉES TECHNIQUES

7.1 INFORMATION POUR LES REPARATIONS

Voici quelques indications pour permettre au technician agree d'acceder aux parties mécaniques du poèle.

• Pour le replacement des fusibles dans la prise électrique qui se trouve à l'arrête du poèle retarder le couvercle en plastique à l'aide d'un tournevis plat (voir Fig. 75) et retarder les fusibles à remplacer.

Fig. 75 - Hublot avec les fusibles a enlever

Procedez comme suit:

Retirer les cottes (voir les chapitres dédiés).
- Àpres ces opérations, vous pouvez acceder à ces composants: motoreducteur, bougie d'allumer, ventilateur d'ambiance, aspirateur des fumées, sonde d'ambiance, sonde des fumées, thermostat, carte électronique, pressostat.
Pour la substitution et/ou nettoyage de la vis sans fin il faut devisser les trois vises du motoriducteur et le defiler, devisser les deux vises au-dessous du motoreducteur de la vis sans fin, enlever la grille de protection des mains à l'intérieur du serbatotio, et enfin devisser les boulons a l'intérieur de la vis sans fin. (voir Fig. 76 Fig. 77).

Fig. 76 - Retirer les vis

Fig. 77 - Retrait des vis

DESCRIPTION	LORD 7	SWEET3 7	PERLA3 7
LARGEUR	45,2 cm	47 cm	52,1 cm
PROFONDEUR	45,7 cm	45,2 cm	45,6 cm
HAUTEUR	90,7 cm	95 cm	93,8 cm
POIDS	55 kg	56 kg	60 - 67 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 7,7 kW	2,8 - 7,7 kW	2,8 - 7,7 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,6 - 7 kW	2,6 - 7 kW	2,6 - 7 kW
EFFICIENCE (Min/Max)	92 - 90 %	92 - 90 %	92 - 90 %
TEMPÉRATURE FUMÉES (Min/Max)	97 - 176 °C	97 - 176 °C	97 - 176 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	3 - 4,6 g/s	3 - 4,6 g/s	3 - 4,6 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,0127 - 0,0034 %	0,0127 - 0,0034 %	0,0127 - 0,0034 %
EMISSIONS OGC (13% O2) (Min/Max)	2 - 1 mg/Nm3	2 - 1 mg/Nm3	2 - 1 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	137 - 117 mg/Nm3	137 - 117 mg/Nm3	137 - 117 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	158 - 42 mg/Nm3	158 - 42 mg/Nm3	158 - 42 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	18 - 15 mg/Nm3	18 - 15 mg/Nm3	18 - 15 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRÉ ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	62 - 168 m3	62 - 168 m3	62 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,56 - 1,65 kg/h	0,56 - 1,65 kg/h	0,56 - 1,65 kg/h
CAPACITÉ RÉSERVOIR	15 kg	15 kg	15 kg
AUTONOMIE (Min/Max)	26,8 - 9,1 h	26,8 - 9,1 h	26,8 - 9,1 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHÉ	SI	SI	SI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous)	200 / 300 / 0 mm	200 / 300 / 0 mm	200 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm
DESCRIPTION	LORD 7.0	SWEET3 7.0	PERLA3 7.0
LARGEUR	45,2 cm	47 cm	52,1 cm
PROFONDEUR	45,7 cm	45,2 cm	45,6 cm
HAUTEUR	90,7 cm	95 cm	93,8 cm
POIDS	55 kg	56 kg	60 - 67 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 7,7 kW	2,8 - 7,7 kW	2,8 - 7,7 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 7 kW	2,5 - 7 kW	2,5 - 7 kW
EFFICIENCE (Min/Max)	91 - 90 %	91 - 90 %	91 - 90 %
TEMPÉRATURE FUMÉES (Min/Max)	104 - 176 °C	104 - 176 °C	104 - 176 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,6 - 4,6 g/s	2,6 - 4,6 g/s	2,6 - 4,6 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,019 - 0,0034 %	0,019 - 0,0034 %	0,019 - 0,0034 %
EMISSIONS OGC (13% O2) (Min/Max)	4 - 1 mg/Nm3	4 - 1 mg/Nm3	4 - 1 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	140 - 117 mg/Nm3	140 - 117 mg/Nm3	140 - 117 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	238 - 42 mg/Nm3	238 - 42 mg/Nm3	238 - 42 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	20 - 15 mg/Nm3	20 - 15 mg/Nm3	20 - 15 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	60 - 168 m3	60 - 168 m3	60 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,6 - 1,7 kg/h	0,6 - 1,7 kg/h	0,6 - 1,7 kg/h
CAPACITÉ RÉSERVOIR	15 kg	15 kg	15 kg
AUTONOMIE (Min/Max)	25 - 8,8 h	25 - 8,8 h	25 - 8,8 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHE	SI	SI	SI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHE	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côté/en dessous)	200 / 300 / 0 mm	200 / 300 / 0 mm	200 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm

DESCRIPTION	CRISTAL3 7	CRISTAL3 7.0
LARGEUR	47,7 cm	47,7 cm
PROFONDEUR	45,4 cm	45,4 cm
HAUTEUR	90,7 cm	90,7 cm
POIDS	56 kg	56 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 7,7 kW	2,8 - 7,7 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,6 - 7 kW	2,5 - 7 kW
EFFICIENCE (Min/Max)	92 - 90 %	91 - 90 %
TEMPÉRATURE FUMÉES (Min/Max)	97 - 176 °C	104 - 176 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	3 - 4,6 g/s	2,6 - 4,6 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,0127 - 0,0034 %	0,019 - 0,0034 %
EMISSIONS OGC (13% O2) (Min/Max)	2 - 1 mg/Nm3	4 - 1 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	137 - 117 mg/Nm3	140 - 117 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	158 - 42 mg/Nm3	238 - 42 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	18 - 15 mg/Nm3	20 - 15 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO
DIAMÊTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	62 - 168 m3	60 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,56 - 1,65 kg/h	0,6 - 1,7 kg/h
CAPACITÉ RÉSERVOIR	15 kg	15 kg
AUTONOMIE (Min/Max)	26,8 - 9,1 h	25 - 8,8 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHE	SI	SI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHE	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côte/en dessous)	200 / 300 / 0 mm	200 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm

DESCRIPTION	ONE AT- BEAM AT	LEE AT - SHARP	ACCENT AT
LARGEUR	46 cm	46 cm	46 cm
PROFONDEUR	45,2 cm	45,2 cm	45,2 cm
HAUTEUR	95,2 cm	95,2 cm	98,7 cm
POIDS	56 kg	56 kg	59 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 7,7 kW	2,8 - 7,7 kW	2,8 - 7,7 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 7 kW	2,5 - 7 kW	2,5 - 7 kW
EFFICIENCE (Min/Max)	91 - 90 %	91 - 90 %	91 - 90 %
TEMPÉRATURE FUMÉES (Min/Max)	104 - 176 °C	104 - 176 °C	104 - 176 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,6 - 4,6 g/s	2,6 - 4,6 g/s	2,6 - 4,6 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,019 - 0,0034 %	0,019 - 0,0034 %	0,019 - 0,0034 %
EMISSIONS OGC (13% O2) (Min/Max)	4 - 1 mg/Nm3	4 - 1 mg/Nm3	4 - 1 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	140 - 117 mg/Nm3	140 - 117 mg/Nm3	140 - 117 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	238 - 42 mg/Nm3	238 - 42 mg/Nm3	238 - 42 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	20 - 15 mg/Nm3	20 - 15 mg/Nm3	20 - 15 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	60 - 168 m3	60 - 168 m3	60 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,6 - 1,7 kg/h	0,6 - 1,7 kg/h	0,6 - 1,7 kg/h
CAPACITÉ RÉSERVOIR	15 kg	12 Kg	15 kg
AUTONOMIE (Min/Max)	25 - 8,8 h	20 - 7 h	25 - 8,8 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTÉRIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHE	SI	SI	SI
PRISE D'AIR EXTÉRIEUR POUR CHAMBRE ÉTANCHE	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (derrière/côte/en dessous)	200 / 300 / 0 mm	200 / 300 / 0 mm	200 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm
DESCRIPTION	SOUND3 5 UP	CHROME 5AT -ROUND5 AT	FLOYD 5.0
LARGEUR	50 cm	50 cm	50 cm
PROFONDEUR	59 cm	59 cm	59 cm
HAUTEUR	95 cm	95 cm	95 cm
POIDS	76 kg	73 kg	65 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 6,1 kW	2,8 - 7,7 kW	2,8 - 7,7 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 5,5 kW	2,5 - 5,5 kW	2,5 - 5,5 kW
EFFICIENCE (Min/Max)	91 - 91 %	91 - 91 %	91 - 91 %
TEMPÉRATURE FUMÉES (Min/Max)	104 - 149 °C	104 - 149 °C	104 - 149 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,6 - 3,9 g/s	2,6 - 3,9 g/s	2,6 - 3,9 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,019 - 0,011 %	0,019 - 0,011 %	0,019 - 0,011 %
EMISSIONS OGC (13% O2) (Min/Max)	4 - 2 mg/Nm3	4 - 2 mg/Nm3	4 - 2 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	140 - 129 mg/Nm3	140 - 129 mg/Nm3	140 - 129 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	238 - 140 mg/Nm3	238 - 140 mg/Nm3	238 - 140 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	20 - 15 mg/Nm3	20 - 15 mg/Nm3	20 - 15 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	60 - 132 m3	60 - 132 m3	60 - 132 m3
CONSOMMATION HORAIRE (Min/Max)	0,6 - 1,3 kg/h	0,6 - 1,3 kg/h	0,6 - 1,3 kg/h
CAPACITÉ RÉSERVOIR	11 kg	11 kg	11 kg
AUTONOMIE (Min/Max)	18 - 8,5 h	18 - 8,5 h	18 - 8,5 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTERIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÉLE A CHAMBRE ÉTANCHÉ	SI	SI	SI
PRISE D'AIR EXTERIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (darrière/côté/en dessous)	200 / 300 / 0 mm	200 / 300 / 0 mm	200 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm
DESCRIPTION	SOUND3 7 UP	CHROME7 AT - ROUND7 AT	FLOYD 7.0
LARGEUR	50 cm	50 cm	50 cm
PROFONDEUR	59 cm	59 cm	59 cm
HAUTEUR	95 cm	95 cm	95 cm
POIDS	76 kg	73 kg	65 kg
PUISSANCE THERMIQUE INTRODUITE (Min/Max)	2,8 - 7,7 kW	2,8 - 7,7 kW	2,8 - 7,7 kW
PUISSANCE THERMIQUE NOMINALE (Min/Max)	2,5 - 7 kW	2,5 - 7 kW	2,5 - 7 kW
EFFICIENCE (Min/Max)	91 - 90 %	91 - 90 %	91 - 90 %
TEMPÉRATURE FUMÉES (Min/Max)	104 - 176 °C	104 - 176 °C	104 - 176 °C
DéBIT MAXIMUM DES FUMÉES (Min/Max)	2,6 - 4,6 g/s	2,6 - 4,6 g/s	2,6 - 4,6 g/s
EMISSIONS CO (13% O2) (Min/Max)	0,019 - 0,0034 %	0,019 - 0,0034 %	0,019 - 0,0034 %
EMISSIONS OGC (13% O2) (Min/Max)	4 - 1 mg/Nm3	4 - 1 mg/Nm3	4 - 1 mg/Nm3
EMISSIONS NOx (13% O2) (Max)	140 - 117 mg/Nm3	140 - 117 mg/Nm3	140 - 117 mg/Nm3
TENEUR moyenne de CO à 13% O2 (Min/Max)	238 - 42 mg/Nm3	238 - 42 mg/Nm3	238 - 42 mg/Nm3
TENEUR moyenne de POUSSIÈRES à 13% O2 (Max)	20 - 15 mg/Nm3	20 - 15 mg/Nm3	20 - 15 mg/Nm3
DéPRESSION CHEMINÉE (Min/Max)	10 Pa	10 Pa	10 Pa
SUR CONDUIT DES FUMÉES PARTAGE	NO	NO	NO
DIAMÈTRE ÉVACUATION FUMÉES	Ø80 mm	Ø80 mm	Ø80 mm
COMBUSTIBLE	Pellet Ø6-7 mm	Pellet Ø6-7 mm	Pellet Ø6-7 mm
POUVOIR CALORIFIQUE PELLETS	5 kWh/kg	5 kWh/kg	5 kWh/kg
HUMIDITÉ PELLETS	≤ 10%	≤ 10%	≤ 10%
VOLUME RECHAUFFABLE 18/20°C Coefficient 0,045 Kw (Min/Max)	60 - 168 m3	60 - 168 m3	60 - 168 m3
CONSOMMATION HORAIRE (Min/Max)	0,6 - 1,7 kg/h	0,6 - 1,7 kg/h	0,6 - 1,7 kg/h
CAPACITÉ RÉSERVOIR	11 kg	11 kg	11 kg
AUTONOMIE (Min/Max)	18 - 6,5 h	20 - 7 h	25 - 8,8 h
ALIMENTATION	230 V - 50 Hz	230 V - 50 Hz	230 V - 50 Hz
PUISSANCE ABSORBÉE (Max)	345 W	345 W	345 W
PUISSANCE ABSORBÉE RÉSISTANCE ALLUMEUR	300 W	300 W	300 W
MINIMUM PRISE D'AIR EXTERIEUR (derniere surface nette)	80 cm2	80 cm2	80 cm2
POÈLE A CHAMBRE ÉTANCHÉ	SI	SI	SI
PRISE D'AIR EXTERIEUR POUR CHAMBRE ÉTANCHÉ	60 mm	60 mm	60 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (darrière/côté/en dessous)	200 / 300 / 0 mm	200 / 300 / 0 mm	200 / 300 / 0 mm
DISTANCE DE MATÉRIAU COMBUSTIBLE (plafond/devant)	- / 1000 mm	- / 1000 mm	- / 1000 mm

89020008B

Rev.01-2021
