MODE D'EMPLOI SOLTIS 30 KW - ELSC 16, ELSC 30 et ELSCR 42 ELM LEBLANC

Soltis Condens Notice d'utilisation ELSC 16, ELSC 30 et ELSCR 42 Modèles et brevets déposés + Réf 6720816 951(2016/02) Chaudière à condensation au gaz La passion du service et du confort La e.l.m. leblanc

Préface Préface Veuillez lire attentivement cette notice Cette notice s'applique exclusivement au modèle d'appareil mentionné sur la couverture. Après l'installation, veuillez remettre ce mode d'emploi, les instructions de mise en service et d'entretien ainsi que la liste de contrôle de mise en service à l'utilisateur. Engagés pour le confort de chauffage Merci d'avoir acheté une chaudière condensation au gaz fabriquée par le groupe Bosch. La fabrication de chaudières selon les plus stricts stan- dards de qualité à tous les stades de la production est source de fierté pour notre société. Le groupe Bosch est à la tête du marché dans la conception de chau- dières innovantes depuis 50 ans. Cet héritage signifie que tous nos pro- duits sont d'excellente qualité et d'une fiabilité démontrée. Sommaire Explication des symboles et mesures de sécurité .

1.1 Explication des symboles .

12 Précautions de sécurité ...... Informations sur le produit .

2.1 Utilisation prévue eneeeeeeeees

2.2 Déclaration de conformité ‘de type CE doneeeeeeees 4

2.3 Vue d'ensemble des types de chaudière .............4

Fonctionnement de l'installation ........................ 5

3.1 Vue d'ensemble des commandes ......

3.3 Interrupteur Marche / Arrêt de r appareil.

3.4.1 Mode chauffage Marche / Arrêt .

3.4.2 Régler la température de départ maximum .

3.5 Réglage del'ECS .

3.5.1 ECS Marche / Arrêt . .

3.5.2 Réglage de latempérature ECS .

3.6 Réglage appareil de commande .

3.7 ModeétéMarche/Arrêt......

3.8 Réglage protection antigel ..…..

@ @ © © © Em 1 en Pression de service du système

4.1 Vérifier la pression de l'eau (chaudière système

(16 et30 kW) uniquement) ...................... 8

4.2 Pression dusystème ............................. 8

• Défaut ou panne p. 9
• Environnement / recyclage p. 9
• Astuces pour économiser l'énergie p. 9
• Guide d'utilisation rapide Suprapur - 6 720 816 951 (2016/02) p. 10

Explication des symboles et mesures de sécurité 1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements Les avertissements sont indiqués dans le texte par un triangle de signalisation. En outre, les mots de signalement caractérisent le type et l'importance des conséquences éventuelles si les me- sures nécessaires pour éviter le danger ne sont pas res- pectées. Les mots-clés suivants sont définis et peuvent être utilisés dans ce document : + NOTE indique une situation qui pourrait entraîner des dommages matériels. + PRUDENCE indique une situation qui pourrait entrainer des bles- sures corporelles bénignes ou moyennement graves + AVERTISSEMENT indique une situation qui pourrait entraîner des blessures corporelles graves ou la mort. Informations importantes . Les informations importantes ne concernant pas de si- 1 tuations à risques pour l'homme ou le matériel sont si- gnalées par le symbole ci-contre. Autres symboles Symbole Définition > Etape dans une séquence d'actions > Renvoi à un autre passage dans le document ° Entrée de liste - Entrée de liste (deuxième niveau)

1.2 Consignes générales de sécurité

Consignes destinées aux utilisateurs Cette notice d'emploi s'adresse à l'utilisateur exploitant de l'installation de chauffage. Les consignes de toutes les notices doivent être respec- tées. Le non-respect de ces consignes peut entrainer des dégâts matériels, des dommages corporels ou accidents mortels. > _Lireles notices d'emploi (appareil, régulation, etc.) avant l'utilisation et les conserver. > Respecter les consignes de sécurité et d'avertissement. Utilisation conforme Le produit doit être utilisé uniquement pour la production d'eau de chauffage et d'eau chaude sanitaire dans des systèmes à boucle d’eau chaude fermée destinés à un usage privatif. Toute autre utilisation n'est pas conforme. Les dégâts éventuels qui en résulteraient sont exclus de la garantie. L'installation d’une chaudière gaz doit obligatoirement faire l'objet d’un Certificat de Conformité, visé par un organisme agréé par le Ministère de l'industrie (arrêté du 2 août 1977 modifié). L'entreprise qui établi le certificat de conformité est une entreprise : + _ inscrite dans une démarche de qualité pour les travaux sur les instal- lations de gaz ; + Soumise à des contrôles réguliers de la part d’un organisme de contrôle indépendant tel que Qualigaz, à l'occasion desquels l'entre- prise peut échanger sur les aspects techniques et réglementaires. Comportement en cas d’odeur de gaz Ilexiste un risque d’explosion en cas de fuite de gaz. En cas d'odeur de gaz, respecter les règles de comportement suivantes !

Eviter la formation de flammes ou d'étincelles : — Ne pas fumer, ne pas utiliser de briquet ou d’allumettes. — Ne pas actionner d'interrupteur électrique, ne pas débrancher de connecteur. — Ne pas téléphoner ou actionner de sonnette. Fermer l’arrivée de gaz sur la vanne d'arrêt principale ou sur le comp- teur de gaz. Ouvrir portes et fenêtres. Avertir tous les habitants et quitter le bâtiment. Empêcher l'accès de tierces personnes au bâtiment. Appeler les pompiers, la police et le fournisseur de gaz depuis un téléphone situé à l'extérieur du bâtiment ! Danger de mort dû à l'intoxication par les produits de combustion Les fuites de produits de combustion peuvent entraîner des accidents mortels. En cas de conduits de fumisterie endommagés ou non étanches ou en cas d'odeur de produits de combustion, respecter les règles de comportement suivantes.

Arrêter le générateur de chaleur. Ouvrir portes et fenêtres. Le cas échéant, avertir tous les habitants et quitter le bâtiment. Empêcher l'accès de tierces personnes au bâtiment. Informer un installateur ou un service après-vente agréé. Faire immédiatement éliminer les défauts. Inspection et entretien L'insuffisance ou l'absence de nettoyage, d'inspection ou d'entretien peut provoquer des dégâts matériels et/ou accidents corporels, voire mortels.

Faire réaliser ces travaux exclusivement par un professionnel agréé. Remédier immédiatement aux défauts constatés. Faire inspecter l'installation de chauffage une fois par an par un professionnel agréé et faire effectuer les travaux de mainte- nance et de nettoyage nécessaires. Faire nettoyer le générateur de chaleur au moinsune fois tous les deuxans. Nous recommandons vivement de conclure un contrat d’entre- tien avec un installateur ou service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance. Conformément à la réglementation nationale en vigueur sur la pro- tection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation. N'utiliser que des pièces de rechange d'origine ! Appareils V.M.C. : l'entretien de la V.M.C. est obligatoire : — Entretien annuel des bouches d'extraction. — Entretien quinquennal (5 ans) de l'ensemble de l'installation. — Entretien du dispositif de sécurité. Transformation et réparations Les modifications non conformes sur le générateur de chaleur ou sur les autres pièces de l'installation de chauffage peuvent entraîner des bles- sures et/ou des dommages matériels.

Faire réaliser ces travaux exclusivement par un professionnel agréé. Ne jamais retirer l'habillage du générateur de chaleur. N'effectuer aucune modification sur le générateur de chaleur ou sur d’autres pièces de l'installation de chauffage. N'obturer en aucun cas les sorties des soupapes de sécurité ! Instal- lations de chauffage avec ballon d'eau chaude sanitaire : pendant la mise en température, de l'eau risque de s'écouler par la soupape de sécurité du ballon d'eau chaude sanitaire. Suprapur - 6 720 816 951(2016/02)

Informations sur le produit Fonctionnement type cheminée ou V.M.C. Le local d'installation doit être suffisamment aéré lorsque l'appareil récupère l'air de combustion du local. > Ne pas obturer ni diminuer les orifices d'aération sur les portes, fenêtres et murs. > S'assurer du respect des exigences d'aération en accord avec un spécialiste : — en cas de transformations de la construction (par ex. remplace- ment des portes et fenêtres) — en cas d'intégration a postériori d'appareils avec évacuation de l'air vers l'extérieur (par ex. ventilateurs d'évacuation, ventila- teurs de cuisine ou climatiseurs). Air de combustion/air ambiant L'air dans le local d'installation doit être exempt de substances inflam- mables ou chimiques agressives. > Ne pas utiliser ou entreposer des matières facilement inflammables ouexplosives (papier, essence, diluants, peintures, etc.) à proximité de l'appareil. > Ne pas utiliser ou stocker de substances activatrices de corrosion (diluants, colles, détergents chlorés, etc.) à proximité de l'appareil. Pour éviter les risques dus aux appareils électriques, les prescriptions suivantes s'appliquent conformément à la norme EN 60335-1 : «Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou men- tales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance ». «Sile cordon électrique d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une per- sonne disposant d'une qualification similaire pour éviter tout danger ». 2 Informations sur le produit

2.1 Utilisation prévue

L'appareil ne peut être installé que dans un système de chauffage à eau chaude fermé installé selon la règlementation locale de votre pays. Toute autre utilisation est non conforme. Tout dommage résultant d'une instal- lation non conforme est exclu de la responsabilité du fabricant. L'utilisa- tion commerciale et industrielle de l'équipement pour la production de chaleur industrielle est exclue. Les conseils concernant les conditions de fonctionnement sont énumérées dans les instructions d'installation, de mise en service et d'entretien pour l'installateur.

2.2 Déclaration de conformité de type CE

La conception et le fonctionnement de ce produit sont conformes aux Directives Européennes et aux exigences nationales supplémentaires. La conformité est attestée par le marquage CE. Pour demander une copie de la déclaration de conformité de ce produit, voir les informations de contact au dos de ce manuel L'appareil est conforme aux exigences pour les chaudières à condensa- tion au gaz en matière de règlements sur les économies d'énergie. Le modèle est testé selon EN 677

2.3 Vue d'ensemble des types de chaudière

Les chaudières ELSC 16 etELSC 30 sont des chaudières à condensation au gaz dédiées au chauffage avec une pompe de circulation intégrée et vanne à 3 voies en option pour le raccordement du ballon d'eau chaude. Les chaudière ELSCR 42 sont chaudières à condensation au gaz, chauf- fage uniquement, sans pompe de circulation ou de vanne à trois voies en option, pour utilisation dans des systèmes où le pompe de circulation et la vanne d'inversion sont fournies en externe. Suprapur - 6 720 816 951 (2016/02)

Fonctionnement de l'installation 3 Fonctionnement de l'installation Ce manuel ne s'applique qu'aux appareils cités sur la couverture. Selon le système de commande monté, certaines fonctions peuvent être différentes. Les systèmes de commande en option suivants peuvent être utilisés : + EMS+ . Pour de plus amples informations, se référer au manuel 1 de la commande ou du programmateur en question.

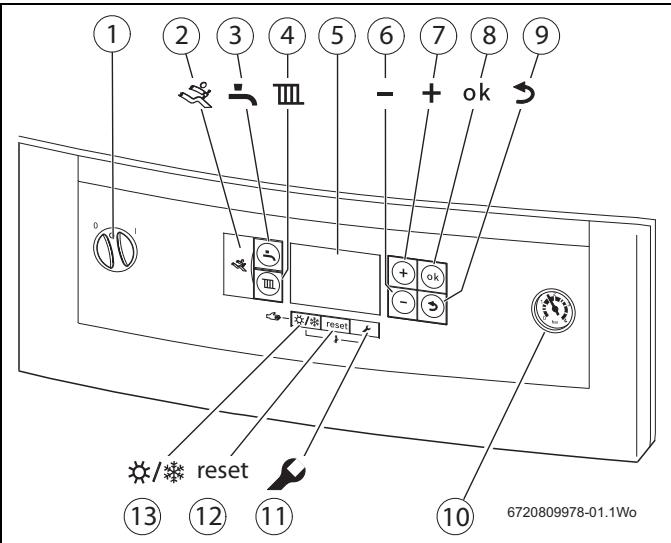

3.1 Vue d'ensemble des commandes

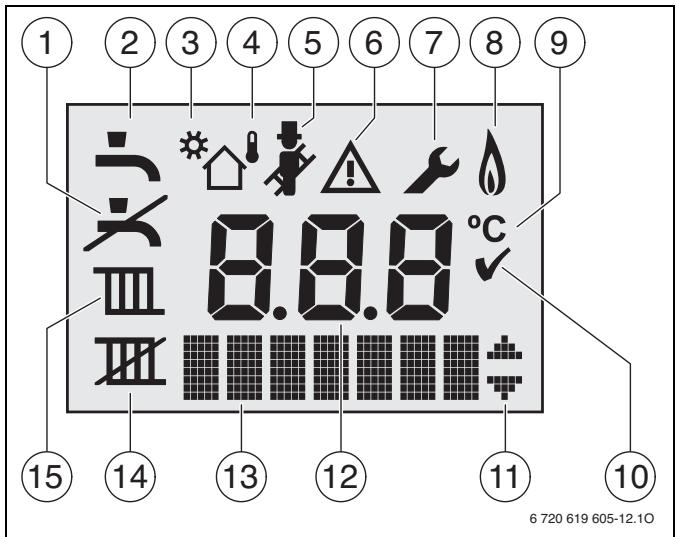

béoe © 6720 619 605-1210 Fig. 2 Symboles d'affichage [1] Production d'ECS Arrêt 12] Production d'ECS Marche [3] Mode Solaire [4] Compensation météorologique (capteur externe nécessaire) (5] Mode Ramonage [6] Alerte défaut [7] Mode service [6+7] Modeentretien [8] Fonctionnement du brûleur [9] Unité de température °C [10] Enregistrement réussi [11] Défilement haut ou bas dans les sous-menus [12] Affichage alphanumérique (par ex. température) [13] Affichage texte [14] Mode chauffage Arrêt [15] Mode chauffage Marche

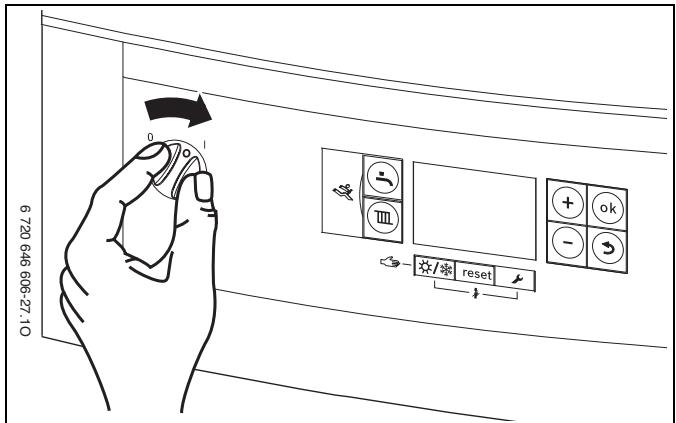

3.3 Interrupteur Marche / Arrêt de l'appareil

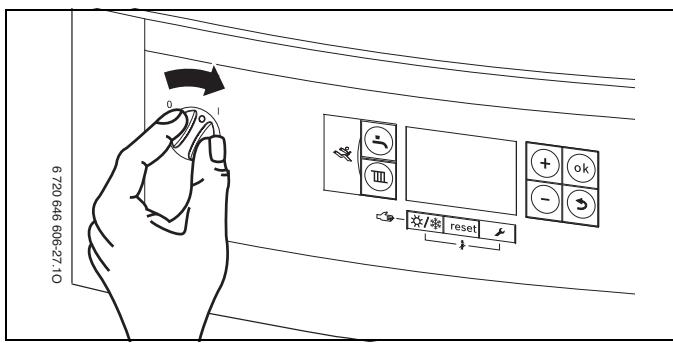

Interrupteur initial Marche > Pour mettre en marche, utiliser l'interrupteur Marche / Arrêt princi- pal de l'appareil sur le panneau de commande. L'écran s'allume et affiche initialement la température de l'appareil. 122-009 09 0829 Fig. 3 Interrupteur principal d'alimentation . Le programme de remplissage de siphon démarre à 1 chaque mise en marche de l'appareil. L'appareil fonc- tionne à puissance minimum pendant environ 15 mi- nutes pour remplir le siphon à condensat. clignote en blanc pour la durée d'activi- té du programme. Suprapur - 6 720 816 951(2016/02)

Fonctionnement de l'installation Arrêt de l'installation > Pourarrêter, utiliser l'interrupteur Marche / Arrêt principal de l'appa- reil sur le panneau de commande. L'écran s'efface. > Sil'appareil doit être mis à l'arrêt pour une durée prolongée : vérifier l'antigel (> Section 3.8). . La commande dispose d'une protection antiblocage de la 1 pompe pour les longues période d'inactivité, la pompe fonc- tionne périodiquement pour éviter qu'elle se bloque. Si la commande est arrêtée, cette fonction est désactivée.

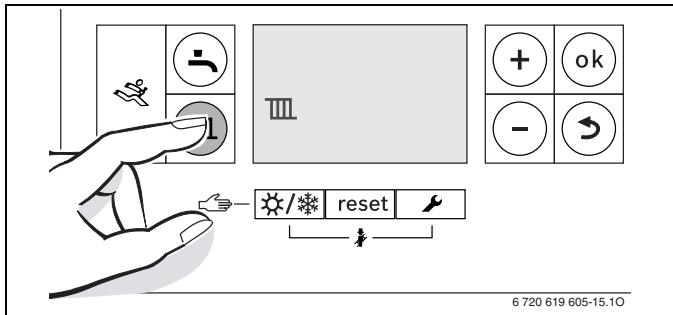

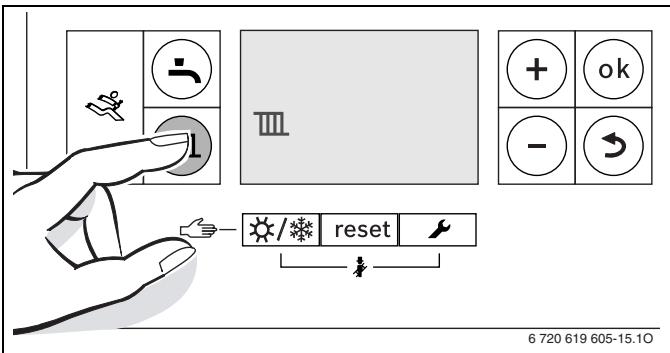

3.4.1 Mode chauffage Marche / Arrêt

> Appuyer sur le bouton mode chauffage TI] à plusieurs reprises jusqu'à ce que l'écran affiche le symbole TIIL ou le symbole mode chauffage arrêt clignote. _@ 0© 31 So

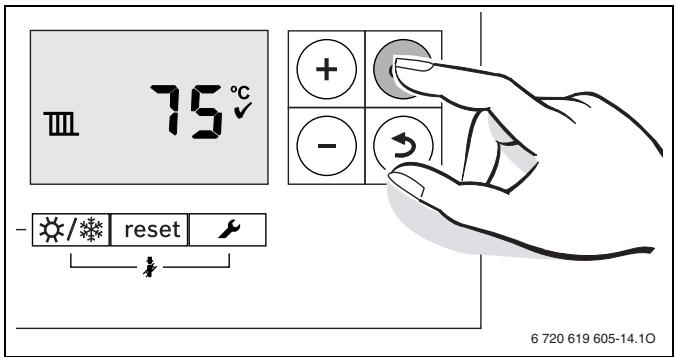

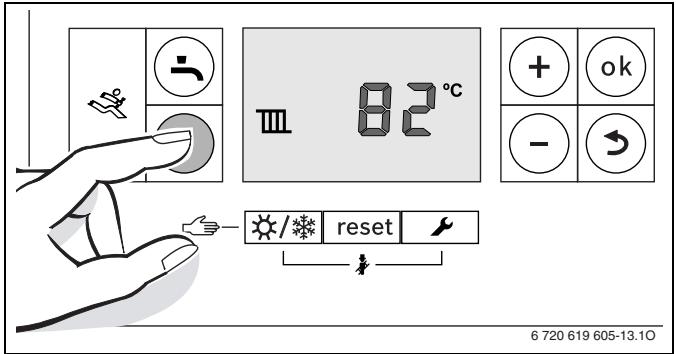

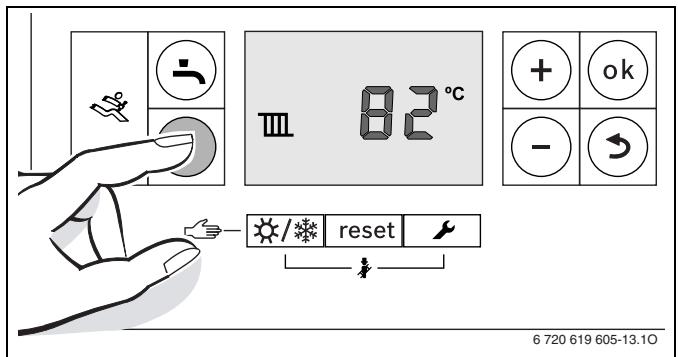

3.4.2 Régler la température de départ maximum

La température de départ maximum peut être réglé entre 30 °C et 82°C!). La température de départ actuelle s'affiche. . Pour le chauffage au sol, veuillez respecter la température 1 de départ maximum. Lorsqu'en mode chauffage : > Appuyer sur le bouton TI]. L'écran affiche la température de départ maximum clignotante et le symbole mode chauffage TI] est affiché.

Fig. 6 Température de départ maximum > Appuyer sur le bouton +ou - pour régler la température de départ

maximum. GO 0101510 Température de départ (env.) Exemple Fig. 4 Affichage chauffage 50°C Au sol > Appuyer sur le bouton + ou - pour sélectionner mode chauffage TE Radiateurs 82°C Convection Marche ou Arrêt : — Il = Mode chauffage Marche — IH = Mode chauffage Arrêt AVIS : Risque de gel du système Lorsque le chauffage est à l'arrêt, seul l'appareil est pro- tégé du gel. > Vérifier l'antigel s'il y a un risque de gel (> Page 8). . Iln'y aura pas de chauffage si le mode chauffage est à l'arrêt.

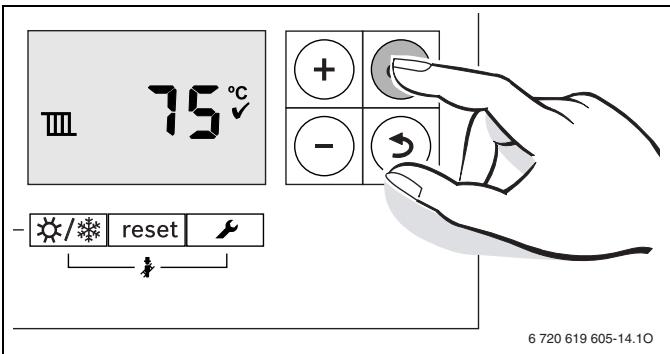

> Appuyer sur le bouton ok pour enregistrer le réglage. Le symbole de coche Ÿ sera brièvement affiché. Tab. 1 Températures de départ maximum > Appuyer sur ok pour enregistrer le réglage. Le symbole de coche Ÿ est brièvement affiché pour confirmer que le réglage a été enregistré.

Fig. 5 Affichage mode chauffage Le symbole chauffage TIIL est affiché lorsqu'il y a une demande de chauffage. 6720 619 608-1410 Fig. 7 Réglage de la température de départ maximum 1). La valeur maximum peut être réduite par le technicien de service. Suprapur - 6 720 816 951 (2016/02)

Fonctionnement de l'installation

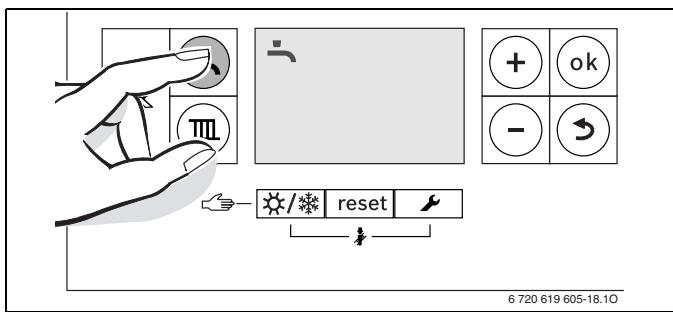

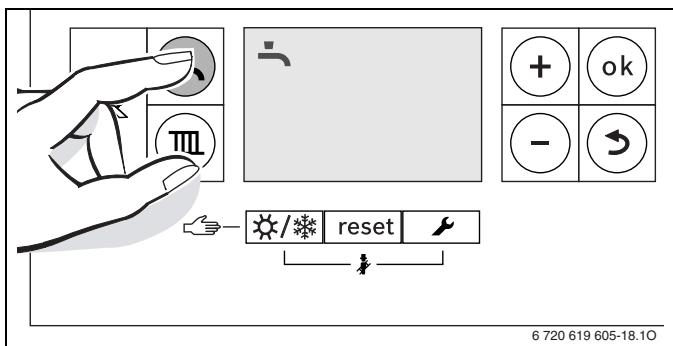

3.5.1 ECS Marche / Arrêt

> Appuyersurlebouton = à plusieurs reprises jusqu'à ce que l'écran affiche le symbole Æ oule symbole #K clignotant est affiché.

CERTA Mode ECS ou Eco ? + ModeECS Silatempérature dans le ballon d'eau chaude sanitaire baisse de plus de 5 K (°C) en-dessous de la température réglée, le ballon d'eau chaude sanitaire est réchauffé à la température réglée. La com- mande commute à nouveau en mode chauffage. + Mode Eco Silatempérature dans le ballon d'eau chaude sanitaire baisse de plus de 10K (°C) en-dessous de la température réglée, le ballon d'eau chaude sanitaire est réchauffé à la température réglée. La com- mande commute à nouveau en mode chauffage.

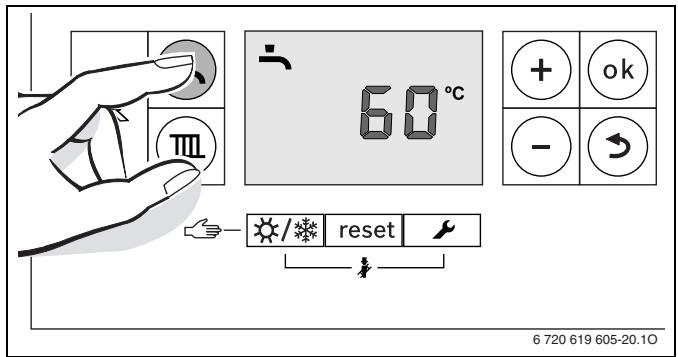

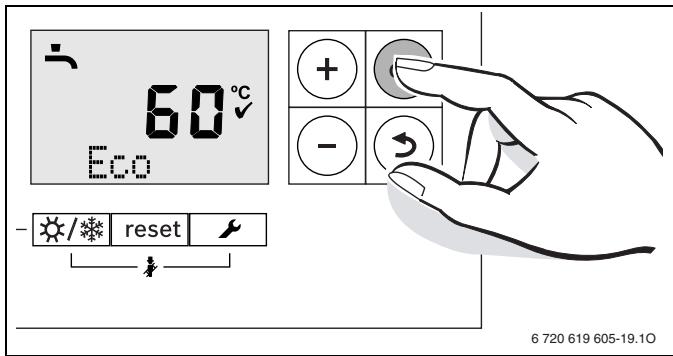

3.5.2 Réglage de la température ECS

> Mode ECS ou Eco, ( la section précédente pour le réglage) > Appuyer sur le bouton ==. La température ECS réglée clignote. Fig. 8 Affichage ECS » Appuyer sur le bouton +ou - pour régler l'utilisation souhaitée d'eau chaude : - = ModeECS - æ + Eco = Mode Eco — #4 = Mode ECS Arrêt . Iln'y aura pas de chauffage si le mode chauffage est à l'arrêt. > Appuyer sur ok pour enregistrer le réglage. Le symbole de coche Ÿ est brièvement affiché pour confirmer que le réglage a été enregistré.

CELLES) Fig. 10 » Appuyer sur le bouton +ou - pour sélectionner latempérature ECS, régler la température entre 40 et 60 °C > Appuyer sur le bouton ok pour confirmer et enregistrer le réglage. Le symbole de coche Ÿ est brièvement affiché pour confirmer que le réglage a été enregistré.

-R&/#] reset] + Fig. 9 Réglage mode Eco Le symbole ECS % est affiché lorsqu'il y a une demande d'eau chaude sanitaire. y |

Fig. 11 . Ilest conseillé de régler la température à 55 °C au minimum 1 afin de prévenir les contaminations bactériennes comme les légionelles.

3.6 Réglage appareil de commande

Certaines des fonctions décrites dans ce chapitre changent lorsqu'elles sont connectées à un autre appareil de commande (par ex. RC35 ou Logamatic 4000), certaines de ces fonctions sont : + la communication avec l'appareil de commande et le régulateur de base + le réglage des paramètres. Suprapur - 6 720 816 951(2016/02)

Pression de service du système Instructions appareil de commande Les instructions vous montreront comment : »_ régler lemodeet la courbe de chauffage en utilisant le retour d'un capteur de température extérieure. > régler latempérature ambiante. > chauffer de manière économe et économiser de l'énergie.

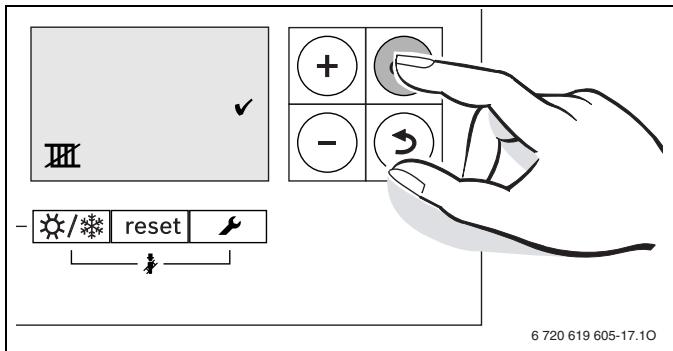

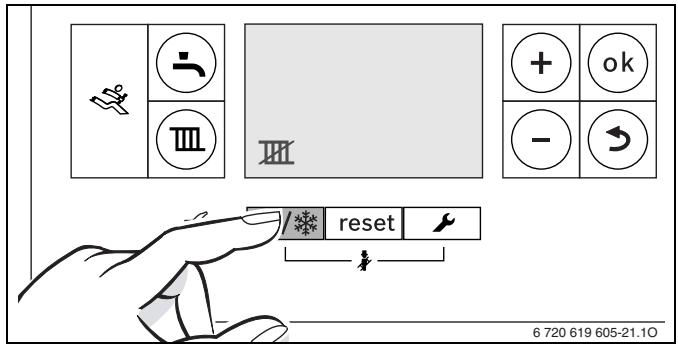

3.7 Modeété Marche / Arrêt

En mode été, le chauffage est à l'arrêt mais l'alimentation électrique de l'appareil etle système de régulation sont maintenues etle mode ECS est en marche. AVIS : Risque de gel. En mode été seuls les dispositifs de /Â protection antigel sont actifs. > Protection antigel (> page 8). Interrupteur mode été > Appuyer sur le bouton X&/#É à plusieurs reprises jusqu'à ce que l'écran affiche le symbole THT clignotant.

Fig. 12 > Appuyer sur le bouton ok pour enregistrer le réglage. Le symbole de coche Ÿ est brièvement affiché pour confirmer le réglage

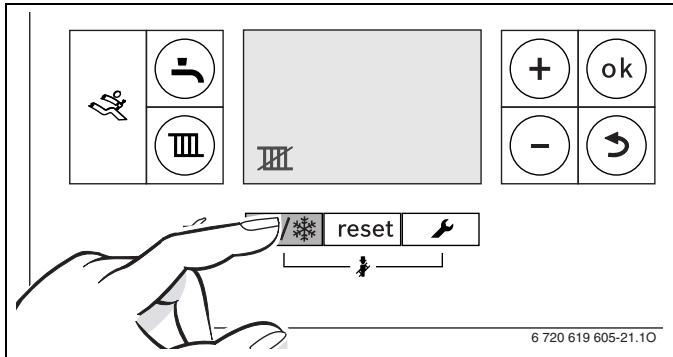

Fig. 13 Réglage mode été : > Appuyer sur le bouton X&/#É à plusieurs reprises jusqu'à ce que l'écran affiche le symbole TT] clignotant. > Appuyer sur le bouton ok pour enregistrer le réglage. Le symbole de coche Ÿ est brièvement affiché pour confirmer le réglage Pour de plus amples informations, se référer au manuel du système de commande.

3.8 Réglage protection antigel

Protection antigel de l'installation de chauffage : > _ Régler le mode chauffage TIIL sur Arrêt (> section 3.4.2) Protection antigel du ballon : Même lorsque le mode ECS est à l'arrêt, le ballon est protégé des dom- mages dus au gel > Régler lemode ECS #< sur Arrêt (> section 3.5.1) 4 Pression de service du système

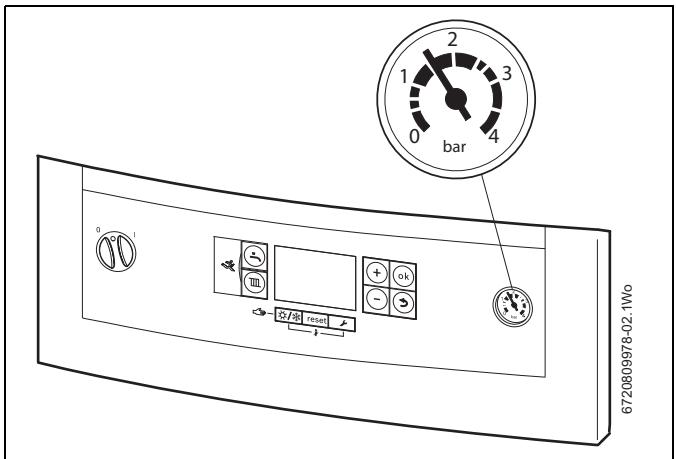

4.1 Vérifier la pression de l'eau (chaudière système

(16 et 30 kW) uniquement) La pression de service normale est comprise entre 1 et 2 bars. Si la pression doit constamment faire l'objet d'un appoint de pression ou sielle se situe constamment au-dessus de la barre des 2,5 bars, appelez votre installateur ou votre technicien de service. 6720809978-021Wo Fig. 14

4.2 Pression du système

Cette méthode de chargement du système peut varier en fonction de l'installation. Votre installateur doit vous montrer où votre lien de char- gement est situé, comment effectuer un appoint de pression sur votre système et vous informer de la pression normale du système. AVIS : Endommagement du système / de l'appareil. / > Recharger le système uniquement à froid, jamais lorsque le système est chaud. La pression maximale de 3 bars pour la température d'eau chaude sani- taire maximum ne doit pas être dépassée (la soupape différentielle décharge la pression pour protéger le système) Suprapur - 6 720 816 951 (2016/02)

Défaut ou panne 5 Défaut ou panne Le support de cette chaudière est effectué par des techniciens d'entre- tien spécialisés Bosch qui sont disponibles pour réparer une panne de cette chaudière. . Des factures pour des travaux de maintenance et de ré- 1 paration effectués sur cette chaudière par des tiers ne seront pas acceptées. + Pas de facturation des pièces et / ou de la main d'œuvre à condition : qu'un défaut soit décelé sur la chaudière et que l'appareil ait été ins- tallé au cours des 24 derniers mois. Il convient d'en fournir un justifi- catif sur demande, c'est-à-dire la liste de contrôle de mise en service ou le carnet d'entretien. + Des frais de déplacement seront facturés lorsque : —_Iln'ya pas de présentation du justificatif de l'inspection d'entre- tien de la première année. — Notre technicien d'entretien ne trouve pas de défaut sur la chau- dière. —_ L'origine de la panne est une utilisation non conforme ou liée à d'autres éléments de votre installation de plomberie / de chauf- fage, ou avec un équipement non fourni par le fabricant de votre appareil Assistance technique . Dans plus de 30 % de tous les cas d'entretien, aucun 1 défaut n'est trouvé sur la chaudière. En cas de suspicion d'un défaut, veuillez vous référer à la section de ce manuel concernant la recherche de défauts. En cas de défaut ou de panne de la chaudière, veuillez utiliser les numé- ros de téléphone de contact imprimés au dos de ce manuel. Votre conseiller mettra en place un rendez-vous avec un technicien dans le plus brefs délais ; généralement sous 1 à 3 jours ouvrés (hors wee- kends) pour des pannes prioritaires (pas d'eau chaude et / ou de chauf- fage). 6 Environnement / recyclage La protection de l'environnement est une des stratégies d'entreprise fondamentales du Groupe Bosch. La qualité de nos produits, les économies qu'ils vont réaliser et la sécu- rité environnementale sont des critères d'égale importance à nos yeux et l'ensemble des lois et réglementations en matière de protection de l'environnement est strictement respecté. Nous utilisons les meilleurs matériaux et technologie possibles pour la protection de l'environnement en tenant compte des considérations économiques. Emballage Afin d'assurer un recyclage optimal de nos emballages, nous participons aux programmes de recyclage dans les pays où nos produits sont vendus. Tous nos matériaux d'emballage sont respectueux de l'environnement et peuvent être recyclés. . APPAREILS D'OCCASION 1 > Toutes les chaudières au gaz sont recyclables à 100 %. Les différents modules peuvent facilement être démon- tés et les matériaux synthétiques sont signalés comme tels. Les modules peuvent être triés selon leur composi- tion et transmis pour recyclage. 7 Astuces pour économiser l'énergie CHAUFFAGE ECONOMIQUE La chaudière fournit un niveau de confort élevé tout en maintenant une faible consommation de gaz et en minimisant l'impact environnemental. L'alimentation en gaz vers le brûleur est régulée en fonction du niveau de la demande de chaleur. La chaudière fonctionne avec une flamme faible si la demande de chaleur est réduite. Le terme technique qui désigne ce processus est appelé commande modulante. La commande modulante réduit les fluctuations de température et assure une distribution homogène de chaleur dans toute la maison. Cela signifie que la chaudière peut rester en marche pendant des périodes relativement longues mais en consommant moins de gaz qu'une chau- dière continuellement mise en marche et arrêtée. SYSTÈMES DE CHAUFFAGE CENTRAL AVEC THERMOSTAT

D'AMBIANCE / VANNES THERMOSTATIQUES DES RADIATEURS

Avec des systèmes de chauffages modernes, régler une perte de chaleur d'env. 20 °C. Le système doit être équilibré correctement et les radia- teurs peuvent nécessiter une mise à niveau. Ceci permet à la chaudière de produire autant de condensation que possible pour le système de chauffage central. La température de chaque pièce peut être réglée individuellement (sauf la pièce primaire avec le thermostat d'ambiance) en utilisant les vannes thermostatiques des radiateurs. THERMOSTATS D'AMBIANCE Une réduction du réglage du thermostat d'ambiance de 1°C peut dimi- nuer la consommation de fioul jusqu'à 10 %.

NOUVEAUX SYSTÈMES DE REGULATION

Actualiser le système de régulation de chauffage si nécessaire en choi- sissant l'équipement le plus récent disponible.

Environ 30% de la perte de chaleur d'une habitation s'effectue par le toit. Remplacer toute isolation ancienne par une isolation neuve, de préfé- rence d'une épaisseur de 200 mm ou plus.

Les fenêtres à simple vitrage, en particulier celles avec des cadres en acier, peuvent provoquer une déperdition de chaleur importante. Rem- placer ces fenêtres par des fenêtres en PVC ou des fenêtres double vitrage avec cadre en bois. RADIATEURS Si un radiateur est placé sous une fenêtre, ses performances seront influencées si les rideaux peuvent recouvrir le radiateur. L'installation d'étagères au-dessus ou à l'avant du radiateur doit également être évitée. Ilest recommandé d'ajuster manuellement toutes les vannes thermosta- tiques des radiateurs tous les 2 à 3 mois pour éviter qu'elles ne se grippent. Veiller à ce que les vannes des radiateurs soient réglées correctement et ne soient pas endommagées. COURANTS D'AIR S'assurer que les courants d'air autour des portes, des fenêtres, des boîtes aux lettres et des serrures, etc. sont minimisés en utilisant des dispositifs de calfeutrage appropriés.

AVERTISSEMENT : Purgeurs

> _ Ne pas bloquer ou obturer les purgeurs installés pour garantir un fonctionnement totalement sécurisé de la chaudière de chauffage central. RIDEAUX Des doubles rideaux ou des rideaux complets lourds peuvent garantir une excellente isolation. Toutefois, veiller toujours à ce que les rideaux ne recouvrent pas les radiateurs. Suprapur - 6 720 816 951(2016/02)

Guide d'utilisation rapide 8 Guide d'utilisation rapide Appareil Marche / Arrêt O122200 98 0219 Chauffage Marche / Arrêt » Appuyer sur le bouton TI]] à plusieurs reprises jusqu'à ce que l'écran affiche le symbole T]]] ou le symbole EH clignotant. Réglage de la température de départ maximum > Appuyer sur le bouton TI]. 25 Be

CETTE TEE) » Appuyer sur le bouton + ou - pour régler la température de départ. > Appuyer sur le bouton ok pour enregistrer le réglage. Réglage de la température ECS » Appuyer surle bouton =. _@ O© 3 |0©

y — FAST » Appuyer sur le bouton + oule bouton - pour régler Marche ou Arrêt pour le mode chauffage : — IL = Mode chauffage Marche - H: Mode chauffage Arrêt > Appuyer sur le bouton ok pour enregistrer le réglage. ECS Marche / Arrêt > Appuyer surle bouton = à plusieurs reprises jusqu'à ce que l'écran affiche le symbole Æ ou le symbole Æ#K clignotant.

D) O® es-HATe 7] | y » Appuyer sur le bouton + ou le bouton - pour régler le mode ECS : - 2 = Mode ECS Marche - 2 + Eco = Mode Eco Marche - _#k= Mode ECS Arrêt > Appuyer sur le bouton ok pour enregistrer le réglage. Le symbole de coche Ÿ est brièvement affiché pour confirmer le réglage [SE O©

[a E2 ) 6 Li <-BEPT reset[ 7

DE TIEE ENT) » Appuyer sur le bouton +ou - pour régler la température ECS : > Appuyer sur le bouton ok pour enregistrer le réglage. Mode été Marche / Arrêt > Appuyer sur le bouton KE à plusieurs reprises jusqu'à ce que l'écran affiche le symbole H clignotant.

> Appuyer sur le bouton ok pour enregistrer le réglage. Protection antigel > Régler la température de départ maximum à 30 °C.
