MODE D'EMPLOI MEGALIS NGVA24R V 24 KW ELM LEBLANC

mégalis égalis CONDENS CONDENS Notice d’emploi GVAC24-4M - GVSC24-4M - GVSC14-4M @D Modèles et brevets déposés « Réf 6 720 647 O%4-1 (2011/04) FR Chaudière murale gaz à condensation à micro-accumulation ou chauffage seul avec option ballon Etanche à ventouse La passion du service et du confort E e.lm. leblanc Groupe Bosch

Table des matières Table des matières 1 Explication des symboles et mesures de sécurité ...... 3

1.1 Explication des symboles 3

1.2 Mesures de sécurité 5

2 Ouverture de la porte ............................ 8 3 Vue d'ensemble des éléments de commande .......... 9° 4 Mise en Service esse. ii 5 Utilisation. . 15

5.1 Allumer/éteindre l'appareil … 16

5.2 Mise en marche du chauffage 17

5.3 Régulation du chauffage (en option) . 19

5.4 Appareils GVAC : Régler la température d'eau chaude

5.5 Appareils GVSC avec option ballon : Régler la

température d'eau chaude sanitaire ............ 23

5.6 Mode été (pas de chauffage, eau chaude sanitaire

5.7 Protection contre le gel 27

5.8 Verrouillage des touches . 29

5.10 Désinfection thermique

(appareils GVSC avec option ballon) . .31

5.11 Messages indiqués sur l'afficheur …. 34

2 6 720 647 034 (2011/04)

• Table des matières 6 Consignes pour économiser l'énergie p. 35
• 7 Généralités p. 8
• Résumé du mode d'emploi 6 720 647 034 (2011/04) 8 p. 39

Explication des symboles et mesures de sécurité 1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements Dans le texte, les avertissements sont indiqués et AN encadrés par un triangle de signalisation sur fond grisé. Pour les risques liés au courant électrique, le point /\ d'exclamation dans le triangle de signalisation est remplacé par un symbole d'éclair. Les mots de signalement au début d'un avertissement caractéri- sent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées. + AVIS signale le risque de dégâts matériels. + AVERTISSEMENT signale le risque d'accidents corporels gra- ves. Informations importantes Les informations importantes ne concernant pas de Hi] situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont li- mitées par des lignes dans la partie inférieure et su- périeure du texte. 4 6 720 647 034 (2011/04)

Explication des symboles et mesures de sécurité Autres symboles Symbole Signification > Etape à suivre > Renvoi à d'autres passages dans le document ou dans d’autres documents . Enumération/Enregistrement dans la liste = Enumération/Enregistrement dans la liste (2e niveau) Tab. 1 6 720 647 034 (2011/04) 5

Explication des symboles et mesures de sécurité

1.2 Mesures de sécurité

Si l’on perçoit une odeur de gaz :

Fermer le robinet de gaz (> page 12). Ouvrir les fenêtres. Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles. Eteindre toute flamme à proximité. Téléphoner immédiatement, de l’extérieur à la compagnie de gaz et à un installateur ou un service après-vente agréé e..m. leblanc. Si l’on perçoit une odeur de gaz brûlés

Mettre l'appareil hors service (> page 18). Ouvrir les fenêtres et les portes. Informer immédiatement un installateur ou un service après- vente agréé e.l.m. leblanc. 6 720 647 034 (2011/04)

Explication des symboles et mesures de sécurité Installation, modifications > L'installation ainsi que les modifications éventuellement apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-vente agréé e.l.m. leblanc. > Toute intervention sur un organe scellé est interdite. > Les gaines, conduits et dispositifs d'évacuation des fumées ne doivent pas être modifiés. > En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil) : Ne pas fermer ni réduire les ori- fices d'aération des portes, fenêtres où murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion. Désinfection thermique (appareils GVSC avec option ballon) > Risque de brûlure ! Surveiller impérativement le fonctionnement à des températu- res supérieures à 60 °C. > N'effectuer la désinfection thermique qu'en dehors des pério- des normales d'utilisation (> page 32). 6 720 647 034 (2011/04) 7

Explication des symboles et mesures de sécurité Maintenance >» Recommandation pour nos clients : Nous recommandons vive- ment de conclure un contrat d'entretien avec un installateur ou service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance. >» Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est res- ponsable de la sécurité et de l'écocompatibilité de | 'installa- tion. > N'utiliser que des pièces de rechange d'origine ! Matières explosives et facilement inflammables > Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil. Air de combustion/air ambiant > L'air de combustion/air ambiant doit être exempt de substan- ces agressives (comme panexemple les hydrocarbures halogè- nes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion. 8 6 720 647 034 (2011/04)

Ouverture de la porte 2 Ouverture de la porte SATA OR Fig. 1 6 720 647 034 (2011/04) 9

Vue d’ensemble des éléments de commande 3 Vue d'ensemble des éléments de commande LUE Fig. 2 10 6 720 647 034 (2011/04)

Vue d'ensemble des éléments de commande

Sélecteur de température de départ chauffage Témoin de fonctionnement Touche ramonage pour le professionnel (voir notice d'ins- tallation) Touche de service pour le professionnel (voir notice d'ins- tallation) Voyant de contrôle du fonctionnement du brûleur Interrupteur principal Logement pour une régulation à sonde extérieure (accessoire) Afficheur Manomètre Touche Reset Touche eco Verrouillage des touches Sélecteur de température eau chaude sanitaire Tuyau de vidange de la soupape de sécurité chauffage Siphon à entonnoir (accessoire) Tuyau d'évacuation des condensats Robinet de remplissage (appareils GVAC) Robinet de retour chauffage Robinet entrée au froide sanitaire (appareils GVAC) Retour réchauffage accumulateur (appareils GVSC avec option ballon) Robinet de gaz (fermé) Raccord eau chaude sanitaire (appareils GVAC) Départ réchauffage accumulateur (appareils GVSC avec option ballon) Robinet de départ chauffage

Les touches (3) et (4) sont réservées exclusive- ment à l'usage d'un installateur ou d'un service après-vente agréé e.l.m. leblanc. 6 720 647 034 (2011/04) 11

Mise en service 4 Mise en service Ouvrir le robinet de gaz > Tourner la manette dans le sens inverse des aiguilles d'une montre. Si la manette est dans le sens d'écoulement, le robinet est ouvert. Fig. 3 12 6 720 647 034 (2011/04)

Mise en service Ouvrir les robinets > Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement. Si l'encoche est perpendiculaire au sens d'écoulement, le robi- net est fermé. Fig. 4 6 720 647 034 (2011/04) 13

Mise en service Contrôler la pression de l’eau du circuit de chauffage La pression de service en fonctionnement normal doit être com- prise entre 1 et 2 bars. Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur. Fig. 5 14 6 720 647 034 (2011/04)

Mise en service Rajouter de l’eau de chauffage AVIS : L'appareil peut être endommagé. Â > Ne rajouter de l’eau de chauffage que lorsque l'appareil est froid. Dans les appareils GVSC : utiliser le robinet de remplissage de l'installation. Dans les appareils GVAC : Le dispositif de remplis- sage se trouve en dessous de l'appareil (> fig. 6). ie. La pression maximale de 3 bars, pour la température la plus éle- vée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre). >» Ouvrir le robinet de remplissage et remplir l'installation de chauffage. Fig. 6 Robinet de remplissage (appareils GVAC) > Refermer le robinet de remplissage. 6 720 647 034 (2011/04) 15

Utilisation 5 Utilisation Cette notice d'utilisation ne concerne que la chaudière. Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation. Les possibilités suivantes de régulation de chauffage peuvent être utilisées : + Régulation à sonde extérieure installée sur l'appareil. Davan- tage d'éléments de commande seront alors disponibles sur l'appareil. + Régulation à sonde extérieure montée en dehors de l'appareil. + Thermostat d'ambiance + ainsi que des régulations ou thermostats combinés avec une commande à distance. Veuillez donc tenir compte de la notice d’utilisa- tion de la régulation utilisée. 16 6 720 647 034 (2011/04)

5.1 Allumer/éteindre l'appareil

Allumer > Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension. Le témoin bleu de fonctionnement s'allume et l'afficheur indi- que la température de départ de l'eau de chauffage. Fig.7 L'appareil s'initialise et effectue pendant environ 5 secondes une vérification des différentes fonctions. Lorsque le test progresse, l'afficheur indique pendant environ 2 secondes ÎË , les touches & et Z s'allument en orange, la touche reset en rouge et les touches eco et — en vert. Le test terminé, l'afficheur indique la température de départ de l'eau de chauffage. Si l’afficheur indique ++ en alternance avec la température de départ chauffage, le programme de remplissage du siphon est en fonctionnement.

Le programme de remplissage du siphon garantit le bon remplissage du siphon de condensats après l'installation de l'appareil et après des périodes d'arrêt prolongées. L'appareil est maintenu en consé- quence à une faible puissance calorifique pendant 15 minutes. 6 720 647 034 (2011/04) 17

Utilisation Arrêt > Appuyer sur l'interrupteur principal pour mettre l'appareil hors tension. Le témoin de fonctionnement s'éteint. » Si l'appareil doit être mis hors service pour une longue période : prévoir une protection antigel ( chapitre 5.7).

5.2 Mise en marche du chauffage

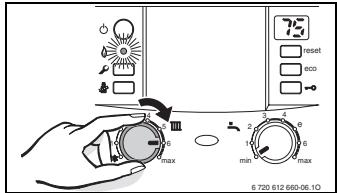

La température de départ de l'eau de chauffage peut être réglée entre environ 20 °C et 90 °C. Pour les planchers chauffants, faire attention aux 1 températures maximales de départ admissibles. > Tourner le sélecteur de température T]]], afin d'adapter la tem- pérature de l'eau de chauffage à l'installation : — Planchers chauffants: par ex. position « 1 » (env. 20 °C) — Chauffage basse température: position « 3 » (env. 42 °C) — Circuit de chauffage traditionnel: position « 6 » (env. 75 °C) — Chauffage par convecteurs: position « max » (env. 90 °C) 18 6 720 647 034 (2011/04)

Fig. 8 Lorsque le brûleur est en marche, le témoin est allumé. Position du sélecteur TI] Température de départ chauffage 1 env. 20 °C 2 env. 31 °C 3 env. 42 °C 4 env. 53 °C 5 env. 64 °C 6 env. 75 °C max env. 90 °C Tab. 2 6 720 647 034 (2011/04) 19

5.3 Régulation du chauffage (en option)

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouverez : > comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure, > comment régler la température ambiante, > comment chauffer de manière économique et ré- duire la consommation d'énergie.

5.4 Appareils GVAC : Régler la température d’eau

chaude sanitaire > Tourner le sélecteur Æ, afin de régler la température de l'eau chaude sanitaire. La température réglée n'est pas indiquée sur l'afficheur. Fig. 10 Position du sélecteur = Température d’eau chaude sanitaire min env. 15 °C (protection contre le gel) e env. 50 °C max env. 60 °C Tab. 3 22 6 720 647 034 (2011/04)

Utilisation Touche eco En appuyant sur la touche eco, on peut choisir entre mode confort et mode économique. Mode confort, la touche eco est éteinte (réglage d’origine) Pour mettre en mode confort, > appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne. En mode confort, l'eau chaude est maintenu en permanence à la température réglée, ce qui permet de garantir un confort optimal en eau chaude sanitaire. Mode économique, la touche eco est allumée Pour mettre en mode économique, > appuyer sur la touche eco jusqu'à ce qu'elle s'allume. En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée. + Avec message de demande : en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est réchauffée à la température pro- grammée au sélecteur. Ainsi, lorsque l’on puise de l'eau quel- ques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz. + Sans message de demande : le réchauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée: le temps nécessaire pour obtenir l'eau chaude est plus long. La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

5.5 Appareils GVSC avec option ballon : Régler la

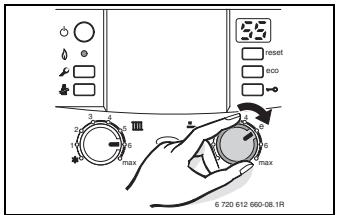

température d’eau chaude sanitaire Ballon avec CTN > Tourner le sélecteur chaude sanitaire. La température réglée n'est pas indiquée sur l'afficheur. afin de régler la température de l'eau Fig. 11 Position du sélecteur = Température d’eau chaude sanitaire min env. 10 °C (protection contre le gel) 1 env. 40 °C 6 env. 60 °C max env. 70 °C Tab. 4 24 6 720 647 034 (2011/04)

AVERTISSEMENT : risques de brûlure !

 > En fonctionnement normal, ne pas choisir une température supérieure à 60 °C. >» Ne sélectionner des températures supérieures Gusqu'à 70 °C) qu'afin d'effectuer des désinfec- tions thermiques (> page 32). Pour éviter une formation de calcaire importante en cas d'une dureté de l’eau supérieure à 27 °f (TH), nous conseillons de ne pas régler la température de l'eau chaude sanitaire au-delà de 55 °C. ie. Ballon avec thermostat Si le ballon a son propre thermostat, le sélecteur == de la chau- dière est sans effet (pas de hors-gel). > Régler la température d’eau chaude au thermostat du ballon. Touche eco En appuyant sur la touche eco, on peut choisir entre mode confort et mode économique. Mode confort, la touche eco est éteinte (réglage d’origine) Pour mettre en mode confort, > appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne. En mode confort, la priorité sanitaire est permanente. Le ballon est réchauffé jusqu'à atteindre la température souhaitée. L'appa- reil ne passe en mode chauffage qu'après. 6 720 647 034 (2011/04) 25

Utilisation Mode économique, la touche eco est allumée Pour mettre en mode économique, > appuyer sur la touche eco jusqu’à ce qu'elle s'allume. En mode économique, l'appareil alterne toutes les 12 minutes entre fonctionnement réchauffage ballon et fonctionnement chauffage. 26 6 720 647 034 (2011/04)

5.6 Mode été (pas de chauffage, eau chaude sani-

taire uniquement) > Noter la position du sélecteur de température de départ chauf- fage TL >» Tourner le sélecteur de température de départ chauffage TI] entièrement vers la gauche (position #). Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulation, thermostat et horloge de programmation n’est pas coupée. Fig. 12 î AVIS : Risque de gel de l'installation de chauffage. Consulter aussi les instructions d'utilisation de la régulation ou du thermostat. 6 720 647 034 (2011/04) 27

5.7 Protection contre le gel

Pour le circuit de chauffage : > Laisser l'appareil sous tension, ne pas couper le gaz et mettre le sélecteur T]]] au moins en position 1. CÀ. \ÇYF Fig. 13 >. Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est hors service (voir notice d'installation) et vidan- ger le circuit d'eau chaude sanitaire. Consulter aussi les instructions d'utilisation de la régulation ou du thermostat. 28 6 720 647 034 (2011/04)

Pour le ballon (en option pour appareils GVSC) : > Tourner le sélecteur % vers la gauche jusqu'à la butée. La protection antigel est active lorsque la température du bal- lon descend en dessous de 15 °C. Fig. 14 6 720 647 034 (2011/04) 29

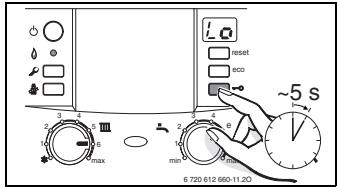

5.8 Verrouillage des touches

Le verrouillage des touches agit sur les sélecteurs de la tempéra- ture de départ chauffage TI] et de température eau chaude sani- taire = ainsi que sur toutes les touches, sauf l'interrupteur principal, la touche de ramonage et la touche reset. Enclencher le verrouillage des touches : > Appuyer sur la touche — jusqu'à ce que l'afficheur indique Lo en alternance avec la température de départ chauffage. Fig. 15 Désactiver le verrouillage des touches : >. Appuyer sur la touche — jusqu'à ce que l'afficheur indique la température de départ chauffage.

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande. 30 6 720 647 034 (2011/04)

Utilisation Si un défaut survient pendant le fonctionnement de l'installation, un signal d'avertissement retentit et le témoin de fonctionnement clignote. = Ce signal d'avertissement est coupé en appuyant 1 sur n’importe quelle touche. L'afficheur indique un code d'erreur et la touche reset peut cli- gnoter. Si la touche reset clignote : > Appuyer sur la touche reset et maintenir jusqu'à ce que l'affi- cheur indique - =. L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage. Si la touche reset ne clignote pas : >» Eteindre l'appareil et le rallumer ( page 18). L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage. S'il n'est pas possible de remédier à la perturbation : >. Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseigne- ments sur l'appareil (> page 38). Vous trouverez un aperçu des messages pouvant apparaître sur l’afficheur en page 34.

5.10 Désinfection thermique

(appareils GVSC avec option ballon) Sur certaines régulations de chauffage, la désinfection 1 thermique peut être programmée à heures fixes (voir notice d'utilisation de la régulation de chauffage). La désinfection thermique englobe l'ensemble du système d'eau chaude sanitaire, y compris tous les points de puisage.

AVERTISSEMENT : Risque de brûlure !

 L'eau chaude peut occasionner des brûlures graves. > N'effectuez la désinfection thermique qu'en dehors des périodes normales d'utilisation. > Fermer les points de puisage d'eau chaude sanitaire. > Avertir les habitants du risque de brûlure. » En cas d'utilisation d'une régulation avec programmation de l'eau chaude sanitaire, régler les horaires et les températures de façon adéquate. > Appuyer simultanément sur la touche & et sur la touche de verrouillage — et les maintenir enfoncées jusqu'à ce que l'affi- cheur indique !_ Fig. 16 32 6 720 647 034 (2011/04)

Utilisation > Attendre que la température maximale de l'eau chaude sani- taire soit atteinte. >. Ouvrir l'un après l'autre, du plus proche au plus lointain, les points de puisage d'eau chaude sanitaire de sorte que de l'eau à 70 °C ait coulé par chacun de ces points pendant plus de 3 minutes. La désinfection thermique s'achève après 35 minutes durant les- quelles l'eau est maintenue à une température de 75 °C. ie. Si la désinfection thermique doit être interrompue : >» Eteindre l'appareil et le rallumer (> page 18). L'appareil se remet en service et l'afficheur indi- que à nouveau la température de départ chauffa- ge.

L'eau chaude peut occasionner des brûlures gra- ves. >. Une fois la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jus- qu'à ce qu'il atteigne la température d'eau chau- de réglée. C'est pourquoi la température de l'eau chaude peut, pour une courte durée, être supérieure à la température réglée. 6 720 647 034 (2011/04)

5.11 Messages indiqués sur l’afficheur

Afficheur Description ln Maintenance de l'appareil nécessaire Lo Verrouillage des touches actif ++ Programme de remplissage du siphon actif où Fonction de purge du circuit chauffage active [n 5 Augmentation de la température du départ chauffage trop rapide (surveillance des gra- dients) Le mode chauffage est interrompu pendant deux minutes.

Fonction de séchage active (séchage à sec). Si le séchage du plancher chauffant est activé sur la régulation à sonde extérieure, consulter la notice d'utilisation de celle-ci Confirmation du démarrage d’un cycle de désin- fection thermique. Tab. 5

Consignes pour économiser l'énergie 6 Consignes pour économiser l'énergie Economiser le gaz La chaudière a été construite de façon à assurer une consomma- tion de gaz réduite, des émissions polluantes faibles et un confort optimal. L'alimentation du brûleur en gaz est réglée suivant la tem- pérature ambiante désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiante. Cette modulation de puis- sance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps pro- longé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence. Entretien Pour que la consommation de gaz et les émissions polluantes res- tent pendant longtemps les plus faibles possibles, nous recom- mandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans. Régulation du chauffage Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure. Consulter aussi les instructions d'utilisation de la régulation ou du thermostat. 6 720 647 034 (2011/04) 35

Consignes pour économiser l'énergie Robinets thermostatiques Ouvrir complètement les robinets thermostatiques de sorte que la température ambiante souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambiante (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps. Chauffage par le sol Ne pas dépasser la valeur de la température de départ recomman- dée par le fabricant. Aérer les pièces Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes). Fermer les robinets thermostatiques durant l’aération. Eau chaude sanitaire (GVAC et GVSC avec option ballon) Choisir la température de l’eau chaude sanitaire aussi basse que possible. Un réglage sur une température basse permet une éco- nomie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînent un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe pro- longés ou un débit d'eau réduit). Pour les appareils GVAC le mode eco avec message de demande permet une économie maximale de gaz et eau. 36 6 720 647 034 (2011/04)

Généralités 7 Généralités Nettoyage de l'habillage Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques. Conservation de cette notice d'emploi 77 Après avoir lu cette notice d'emploi vous pouvez re- 1 | per la page du résumé du mode d'emploi {3 chapitre 8) vers l'extérieur et conserver la noti- ce d'emploi dans la porte de l'appareil. Vous pour- rez ainsi voir le résumé en ouvrant la porte. ENT Fig. 17 6 720 647 034 (2011/04) 37

Généralités Caractéristiques techniques de l'appareil Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le tableau Heatronic. Type d'appareil (par ex. mégalis CONDENS GVAC24-4M) Date de fabrication (FD. Date de mise en service :. Nom de l'installateur 38 6 720 647 034 (2011/04)

Résumé du mode d'emploi 8 Résumé du mode d’emploi Allumer Régulation du chauffage Positionner le thermostat d'ambiance sur la température choisie, ou régler la régulation à sonde extérieure sur la courbe de chauffage correspondante et sélec- tionner le mode de fonctionnement. Verrouillage des touches Température d’eau chaude sani- taire

Risques de brûlures ! > Tourner le sélec- teur ni au maxi- mum sur « e ». Mode confort : touche eco éteinte. Mode économique : touche eco allumée. Protection contre le gel 6 720 647 034 (2011/04)
