MODE D'EMPLOI C GLM23-1H.5 ELM LEBLANC
Chaudiere murale à gaz
Tirage naturel et V.M.C., étanche à ventouse

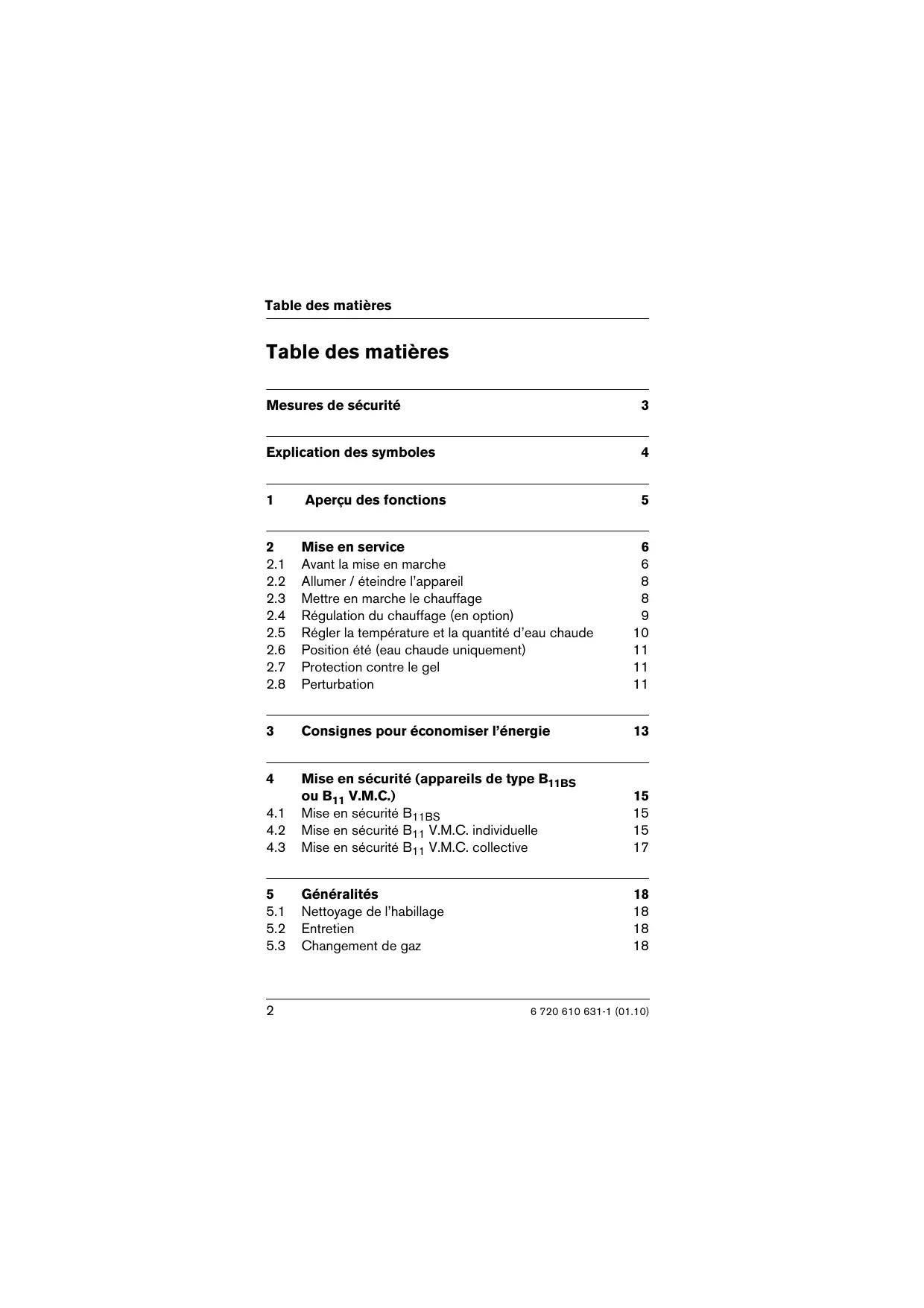

Table des matières
| Mesures de sécurité | 3 |
| Explication des symboles | 4 |
1 Aperçu des fonctions 5
2 Mise en service 6
2.1 Avant la mise en marche 6
2.2 Allumer / eteindre l'appareil 8
2.3 Mettre en marche le chauffage 8
2.4 Régulation du chauffage (en option) 9
2.5 Regler la tempereature et la quantite d'eau chaude 10
2.6 Position ete (eau chaude uniquement) 11
2.7 Protection contre le gel 11
2.8 Perturbation 11
3 Consignes pour economiser I'energie 13
4 Mise en sécurité (appareils de type B11BS ou B11 V.M.C.) 15
4.1 Mise en sécurité B11BS 15
4.2 Mise en sécurité B11 V.M.C.individuelle 15
4.3 Mise en sécurité B_11 V.M.C. collective 17
5 Généralités 18
5.1 Nettoyage de I'habillage 18
5.2 Entretien 18
5.3 Changement de gaz 18
Mesures de sécurité
Si I'on percoit une odeur de gaz :
Fermer le robinet gaz (voir page 6).
Ouvr les fenêtres et les portes.
Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles.
Eteindre toute flamme à proximé.
- Telephoner immédiatement, de l'extérieur, à la Compagnie de gaz et à un installateur/agree.
Si I'on percoit une odeur de gaz brulés :
- Mettre l'appareil hors service.
Ouvr les fenêtres et les portes.
Informer immédiatement un installerateur/agree.
L'installation ainsi que les modifications eventuellement apportées à l'appareil doivent être exclusivement confiées à un installateur/agréé.
Toute intervention sur un organe scelle est interdite.
- Les orifices de ventilation pratiques dans les portes, fenêtres et parois ne doivent pas être obturés ou réduits (appareils de type B11BS ou B11 V.M.C.).
- Les gains, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas être modifiés.
En cas de pose ultérieure de fenêtes étanches, veillez à assu-rer l'alimentation en air de combustion (appareils de type B11BS ou B11 V.M.C.).
Maintenance
- Nous recommendons vivement de conclure un contrat d'entretien avec un installateur/agree. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!
Matières explosives et facilement inflammables
Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximé immédiate de l'appareil.
Air de combustion / air ambient
L'air de combustion / air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogenés qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter la formation de corrosion.
Explication des symboles
Les indications relatives à la sécurité sont écrites sur un fond grisé et précédées d'un triangle de présignalisation.
Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.
- Prudence: risque de légers dommages matériels.
- Avertissement : risque de légers dommages corporels ou de gros dommages matériels.
Dans le texte, les informations sont précédées du symbole ci-contre. Elles sont déliminées par des li-gnesizontales.
Les effets résultats de la mise en application des instructions containues dans les paragraphs precedents ne risquent pas d'endommager l'appareil ou demettre en péril l'utilateur.

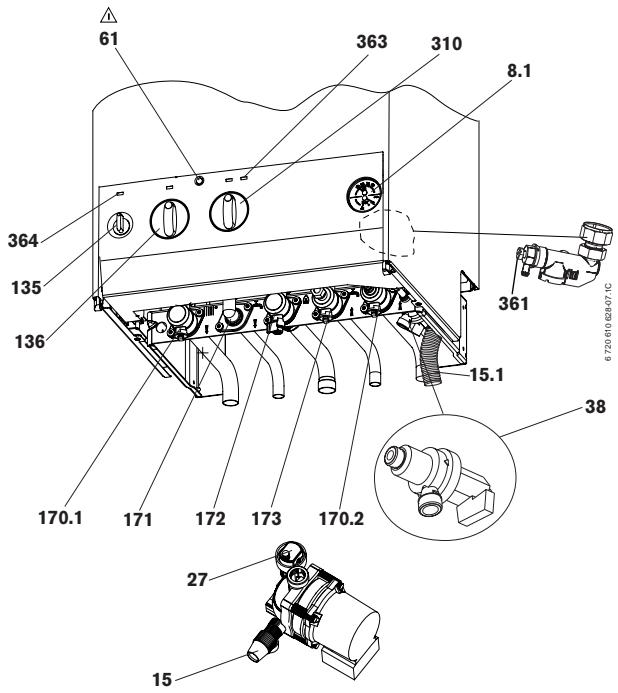

1 Aperçu des fonctions
8.1 Thermo-manometre
15 Soupape de sécurité
15.1 Tube de vidange
38 Robinet de replissage/disconnecteur
61 Bouton de déverrouillage
135 Interrupteur principal
136 Selecteur de tempereature de depart chauffage
170.1 Vanne d'isolement pour départ chauffage
170.2 Vanne d'isolement pour retourCHAUFFAGE
171 Raccord sortie eau chaude sanitaire
172 Robinet gaz (ferme)
173 Robinet entreee eau froide sanitaire
310 Selecteur de tempereature eau chaude sanitaire
361 Vis de vidange
363 Lampe-témoin pour mode brûleur
364 Lampe-témoin pour allume/éteint (I/O)
2 Mise en service
2.1 Avant la mise en marche

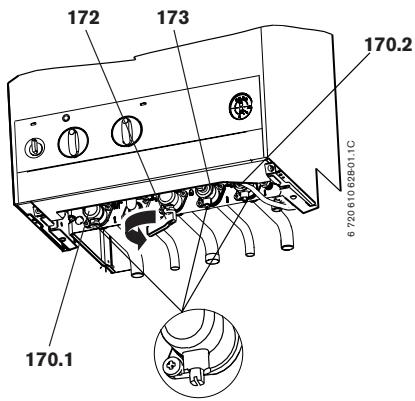

Robinet gaz (172)
Ouvrir le robinet gaz en le tournant dans le sens des aiguilles d'une montre.
Vannes d'isolement départ (170.1) et retard (170.2) chauffage
Ouvrir les vannes d'isolements en tournant la vis carrée avec la clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (voir petit encadré).
Si encoche perpendicular au sens d'écoulement = vanne fermée.
Robinet entree eau froide sanitaire (173)
Ouvrir le robinet en tournant la vis carrée avec la clé jusqu'à ce que l'encôche soit positionnée dans le sens de l'écoulement (voir petit encadré).
Si encoche perpendicular au sens d'écoulement = robinet fermé.

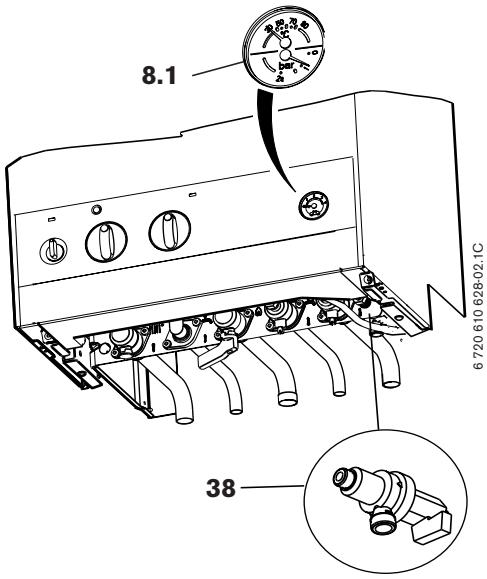

Contrôler la pression de l'eau du circuit de chauffage
L'aiguille du thermo-manometre (8.1) doit se situer entre 1,5 et 2 bar.
Si l'aiguille se situe en-dessous de 1,5 bar (dans installation froide), ajouter de l'eau jusqu'à ce que l'aiguille se positionne entre 1,5 et 2 bar à l'aide du robinet de replissage (38).
Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre spécialiste.
Avec une température de l'eau du circuit de chauffage plus élevée, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s'ouvre).
2.2 Allumer / éteindre l'appareil
Allumer
Mettre l'interrupteur principal sur la position (I).
La lampe tímoin verte est alors allumée.
Eteindre
- Mettre l'interrupteur principal sur la position (0).
La lampe-témoin s'éteint. L'horloge de commande continue de fonctionner sur sa réserve de marche (jusqu'à environ 15 h).

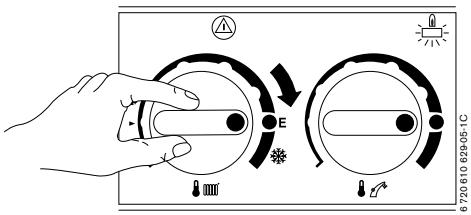

2.3 Mettre en marche le chauffage
Tournier le sélecteur de température
1 , afin d'adapter la départ chauffage au type
température instantanée de l'eau du départ chauffage au type d'installation :
- Chauffage économique par exemple en position E (env. 75^ ).
Installation de chauffage pour températures de départ jusqu'à env. 90^ , par exemple position
Lorsque le brûleur est en service, la lampe-témoin rouge s'allume.

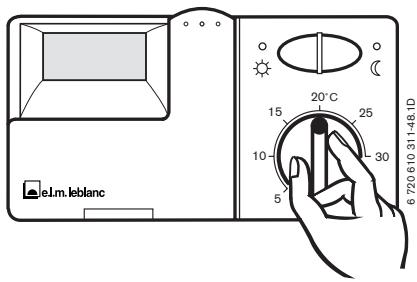

2.4 Régulation du chauffage (en option)
Reglez le thermostat asservi à la température extérieure (TA...) sur la courbe de chauffage correspondante et selectionnéz le mode de service.
Positionnez le thermostat asservi à la température ambiente (TR...) sur la température可以选择.
Reglez le thermostat asservi à la température ambiente (TRL...) sur les températures souhaitées.
2.5 Régler la température et la quantité d'eau chaude

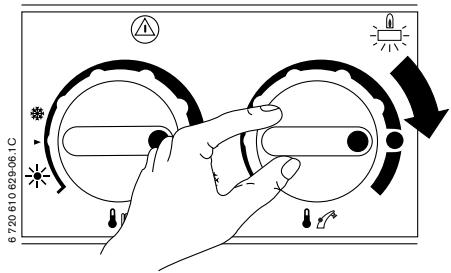

Température de l'eau chaude
La température de l'eau chaude peut être régée entre 40^ et 60^ grâce au sélecteur de la chaudière.
| Position du sélecteur | Température de l'eau |
| Butée gauche | env. 40 °C |
| ● | env. 55 °C |
| Butée droite | env. 60 °C |
Confort à la demande
- Avec message de demande :
en ouvrant le robinet d'eau chaude brievement puis en le refermant (message de demande), l'eau sanitaire est rechauffee à la température programmée au selecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immidiatement. Ceci permet une economie optimale d'eau et de gaz.
- Sans message de demande :
le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.
2.6 Positionété(eauchaudeuniquement)
Pour les thermostats asservis à la température extérieure
Ne pas regler le selecteur de la chaudiere.
Le thermostat désit automatiquement, en fonction de la températe extérieure, le mode de fonctionnement « été »
Pour les thermostats asservis à la température ambiente
Tourner le selecteur de la chaudiere tout a gauche.
Le chauffage est coupé, seule l'alimentation en eau chaude est active. L'alimentation électrique du thermostat n'est pas coupee.
2.7 Protection contre le gel
Laisser le chauffage allumé.
-ou
Additionner à l'eau du circuit de chauffage du produit antigel FSK (Schilling Chemie), Glythermin NF (BASF) ou Antifrogen N (Hoechst/Ticona).
2.8 Perturbation
En cours de service, des perturbations peuvent survenir en raison, par exemple, d'un encrassement du brûleur, d'une chute de pression dans la conduite d'alimentation en gaz, etc.
La touche 品 s'allume.
Appuyer sur la touche 包 et la maintainir appuyee.
L'appareil se met en service.
S'il n'est pas possible de remedier à la perturbation :
Prendre contact avec le service après-venture ou un installerateur.
3 Consignes pour economiser l'énergie
Economiser le gaz
La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est régée suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on baisse la température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les locaux de l'appartement. De ce fait, l'appareil peut travailler pendant un temps prolongé sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.
Régulation du chauffage
La réglementation des installations de chauffage en vigueur exige une régulation du chauffage par l'intermédiaire d'un thermostat asservi à la température ambiente ou d'un thermostat asservi à la température extérieure en liaison avec les robinets thermostatiques des radiateurs.
Installation de chauffage équipée d'un thermostat asservi à la température ambiente TR..., TRL...
Le local où est installé le thermostat asservi à la température ambiente déterminée la température des autres locaux.
Le régulateur de température de la chaudière doit être régle sur la température de service maximale. La position E permet l'obtention de la température chauffage maximale de 75^ . Il est possible de régler la température ambiente de façon individuelle dans chaque piece (à l'exception de la pierce dans laquelle est installé le thermostat) par l'intérimédiaire des robinets thermostatiques des radiateurs.
Installation de chauffage équipée d'un thermostat asservi à la température extérieure TA...
Ce thermostat détecte la températe extérieure pour faire varier la températe de départ suivant la courbe de chauffage prédéterminée. Le régulateur de températe de la chaudière doit être réglé sur la températe de service maximale.
La position E permet l'obtention d'une température de départ maximal de 75^ .
Baisser la température pendant la nuit
Un réduction importante de la consommation de gaz est possible si l'on baisse la température ambiente pendant la nuit ou même pendant la journée. Une baisse de température de 1K correspond à une économie d'environ 5% .
Pour plus d'informations concernant le réglage consultez les modes d'emploi des thermostat.
Eau chaude
Un réglage a basse température permet une économie d'énergie importante.
Le mode ECO avec message de demande permet une économie maximale de gaz et d'eau.
A的前提，vous connaissiez la maniere economique de chauffer avec un apparéil à gaz e.l.m. leblanc. Si vous aviez encore des questions, adressez-vous à votre installerateur ou écrivez-nous.
4 Mise en sécurité (appareils de type B11BS ou B11 V.M.C.)
4.1 Mise en sécurité B_11BS
En cas de perturbations de l'évacuation des produits de combustion, le dispositif de contrôle interrompt l'arrivée de gaz au brûleur principal. L'appareil se remettra en marche au bout de 20 minutes.
En cas de persistence du defaulted, faire appel à un installateur qualifié ou un service après-venture/agréé.

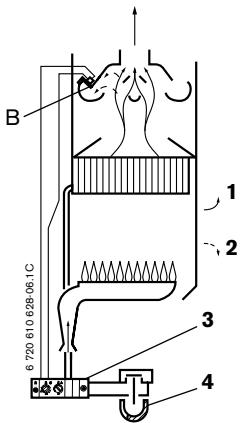

4.2 Mise en sécurité B_11 V.M.C. individuelle
Le dispositif de mise en sécurité individuelle de la chaudière réagit en cas d'arrêt ou de réduction importante de l'extraction en coupant l'alimentation du brûleur. Il est composé d'une sonde de sécurité individuelle V.M.C. (B) qui est connectée directement au tableau électrique.
La sonde de sécurité individuelle (B) ne doit jamais être mise hors service.
1 Fonctionnement normal
2 Arret V.M.C.
3 Tableau electrique
4 Electrovannes
- Le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz.
L'alimentation en gaz de la chaudière est coupée.
Lorsque la chaudière est en sécurité :
Levoyant (Marche/Arrét) est allumé.
- L'appareil peut aussi être mis en arrêt par le dispositif de la sécurité collective de l'immeuble.
- Dès que la ventilation refonctionnera normalement et que la sonde (B) sera refroidie, appuyer sur le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.
- En cas de mise sécurité répetée, faire appel à un installerateur qualifié ou un service après-venture/agréé.

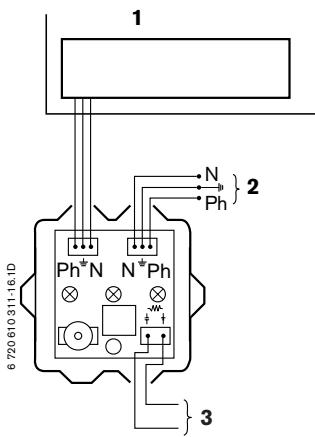

4.3 Mise en sécurité B11 V.M.C. collective
En cas de panne du système d'extraction collectif, l'appareil est mis en sécurité par le dispositif de sécurité collectiveitué en dehors du logement.
Ce dispositif fournit un courantasse tension 24V aunrelais disposede dans un boittier electrique et maintient fermé un contact durelais en série avec l'alimentation de I'appareil (phase).
En cas de défaut de la ventilation, il y a coupure d'alimentation 24 V, et par l'intermédiaire du relais, coupure d'alimentation de la chaudière.
Néanmoins, la chaudière peut être mise en arrêt par le système de sécurité individuelle (sonde pour dispositif de sécurité individuelle V.M.C.).
1 Chaudière
2 Secteur, 230V 50Hz
3 Alimentation 24V 0,5 VA (intensité maximale d'appeL 250 mA) V.M.C. collective
5 Généralités
5.1 Nettoyage de l'habillage
Nettoyez l'habillage avec un chiffon humide. Ne jamais utiliser des produits de nettoyage agressifs ou caustiques.
5.2 Entretien
Faire procéder annuellement à une vérification de votre appar-reil par un service après-vente/agréé.
Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion.
Appareils V.M.C.
Nous vous rappelons que l'entretien de la V.M.C. est obligatoire.
- Entretien annuel des bouches d'extraction.
- Entretien quinquennial (5 ans) de l'ensemble de l'installation.
- Entretien du dispositif de sécurité.
5.3 Changement de gaz
En cas d'adaptation à un autre gaz que celui pour lequel l'appareil est équipé, la transformation doit être impératifement exécutée par un installateur qualifié ou un service après-vente/agréé.
Résumé du mode d'emploi
Mise en marche
Mise en marche du chauffage
Régulation du chauffage
Positionnéz le sélection de température sur la température choisisie.
Eventuellesment, régler le thermostat (TA..., TR..., TRL...) selon les instructions fournies.
Température d'eau chaude
Eau chaude seulement (mode été)
Perturbation
Si vous n'etes pas en mesure de suprimier la perturbation, appelez le service après-venture,
Tél.:
Mise hors service
Télécopieur:0149218134
