BAP 15 UNIVERSEL - Bouche d'extraction ALDES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bouche d'extraction
Marque	ALDES
Modèle	BAP 15 UNIVERSEL
Utilisation	Système de VMC ou extraction ponctuelle dans un logement
Débits d'air réglables	Oui, selon modèle : 20/75, 30/90, 45/105, 45/120, 45/135 m³/h
Modèles disponibles	Bap'SI modulo D1, D2, S1, S2, PUSH, INTER
Alimentation électrique (modèles INTER)	Secteur via interface 230V/9V (pile 9V interdite)
Température ambiante maximale	60 °C
Dimensions approximatives (diamètre x hauteur)	125 mm x 40 mm
Poids approximatif	0,2 kg
Matériau	Plastique ABS (estimation)
Nettoyage	Retirer le volet et nettoyer avec un chiffon humide
Entretien	Ne pas obstruer les entrées d'air ni boucher le passage sous les portes
Sécurité	Ne convient pas aux personnes à capacités réduites sans surveillance
Conformité électrique	NF C 15-100 (France), IEC/CEI 60364 (Europe)
Réglementation	Arrêtés du 24/03/1982 et du 28/10/1983
Recyclage	Apporter en déchèterie ou point de collecte
Pièces détachées	Disponibles auprès du fabricant
Garantie	2 ans (conformité légale)

FOIRE AUX QUESTIONS - BAP 15 UNIVERSEL ALDES

Comment régler le débit sur la bouche BAP 15 UNIVERSEL ?

Le réglage se fait en retirant ou ajoutant des parties sécables selon le modèle. Consultez le tableau des débits dans la notice pour choisir la configuration adaptée à votre logement.

Puis-je utiliser une pile 9V pour alimenter le modèle INTER ?

Non, les modèles Bap'SI INTER doivent être alimentés uniquement via le secteur avec une interface 230V/9V. L'utilisation d'une pile 9V est interdite.

Quels sont les débits disponibles pour une cuisine en F2 ?

Pour un logement de type F2, le débit recommandé en cuisine est de 30/90 m³/h (réglage usine).

Comment nettoyer la bouche d'extraction ?

Retirez le volet, puis nettoyez-le avec un chiffon humide. Ne pas utiliser de produits abrasifs. Refermez le volet après séchage.

Que faire si ma bouche ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique (pour modèles INTER), et assurez-vous que les entrées d'air ne sont pas obstruées. Si le problème persiste, contactez un professionnel.

La bouche BAP 15 UNIVERSEL est-elle compatible avec toutes les VMC ?

Oui, ce modèle est conçu pour être universel et s'adapte à la plupart des systèmes de VMC ou d'extraction ponctuelle.

Quelle est la température maximale d'utilisation ?

L'appareil doit être installé dans un local où la température ambiante ne dépasse pas 60°C.

Puis-je installer une hotte motorisée sur la VMC ?

Non, il est formellement interdit de raccorder une hotte motorisée au système de VMC. Cela perturberait le fonctionnement.

Où puis-je trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès du fabricant ALDES ou de ses revendeurs agréés.

Comment recycler ma bouche en fin de vie ?

Déposez-la dans une déchèterie ou rapportez-la à un point de collecte agréé pour le recyclage des déchets électroniques.

MODE D'EMPLOI BAP 15 UNIVERSEL ALDES

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D1	30/90	20/75	-

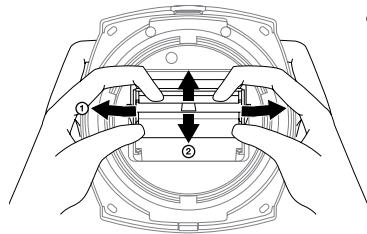

1 Ecarter

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo D2	45/105	45/120	45/135

Le volet reste en position B

GB The damper remains in position B
D Die Klappe bleibt Position B
■ La serranda resta nella posizione B
ES La compuerta se mantiene en posición B
NL De flap blijft in de stand B

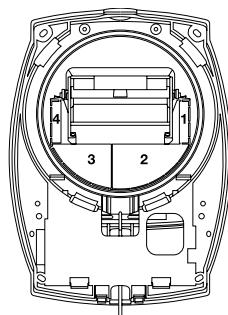

Oter les parties sécables

GB Remove breakoff parts
D Die abtrennbaren Teile herausnehmen
1 Togliere le parti staccabili
ES Quitar las partes separables
NL Verwijder breekbare onderdelen

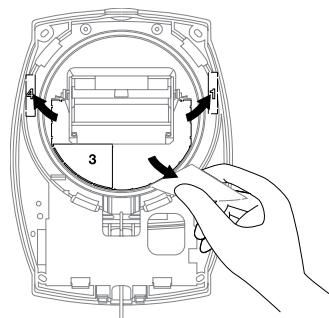

Parties sécables à enlever :

GB Breakoff parts to be removed
D Herauszunehmende abtrennbare Teile
■ Parti staccabili da togliere
ES Partes separables que quitar
NL Breekbare onderdelen verwijderen

Désignation	Débit réglage usine	Autres débits réglages
Bap'SI modulo S1	30	20	15
Bap'SI modulo S2	45	60	30

Rappel réglementaire : Arrêté du 24/03/1982 et du 28/10/1983

Type de logement	Cuisine	Bain	WC unique	WC multiple
F1	20/75 m^3/h	15 m^3/h	15 m^3/h	15 m^3/h
F2	30/90 m^3/h	15 m^3/h	15 m^3/h	15 m^3/h
F3	45/105 m^3/h	30 m^3/h	15 m^3/h	15 m^3/h
F4	45/120 m^3/h	30 m^3/h	30 m^3/h	15 m^3/h
F5+	45/135 m^3/h	30 m^3/h	30 m^3/h	15 m^3/h

Bap'SI « PUSH », Bap'SI « INTER »

37° 37°

Précautions et restrictions d'emploi :

• Cet appareil est destiné exclusivement à un usage domestique, pour assurer le renouvellement d'air d'une habitation dans le cadre d'un système de Ventilation Mécanique Contrôlée ou d'une ventilation par Extraction Ponctuelle de l'air.
• Le fabricant ne peut être tenu pour responsable et décline toute responsabilité en cas de dommages subis par les personnes ou les biens à la suite d'une utilisation inappropriée.
• Les bap'si INTER on/off doivent être reliées sur une alimentation secteur exclusivement (via interface 230V/9V). La pile 9V est interdite.

Protection des Personnes :

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Précautions d'installation et de maintenance :

• L'appareil doit être installé dans un local dont la température ambiante ne dépasse pas 60°C.
• Ne jamais obturer ou enlever les entrées d'air et les bouches.
• Ne jamais boucher le passage d'air sous les portes.
• Ne jamais raccorder une hotte motorisée à la VMC.
• Ne jamais arrêter la ventilation.
• Le raccordement électrique sera fait sur une installation réalisée par un professionnel selon les règles de la norme NF C 15-100 (France) ou des documents d'harmonisation IEC/CEI 60364 (Europe).

Nettoyage

GB Cleaning
D Reinigung
Pulizia
ES Limpieza
NL Reiniging
1

2

3

- En fin de vie ou lors de son remplacement, il doit être remis à une déchèterie, auprès d'un revendeur ou d'un centre de collecte.

- Pour les appareils contenant des piles, rapporter les piles et accumulateurs usagés auprès du point de collecte le plus proche du domicile.

RÈGLEMENT REACH :

En l'état de nos connaissances, cet article ne contient pas de substance candidate à autorisation à plus de 0,1% de son poids selon la liste maintenue par l'ECHA.

CERTIFICATIONS PRODUIT :

Les certificats de conformité produit aux normes en vigueur sont disponibles auprès du fabriquant.
