Type de produit	Ventilateur axial extracteur
Marque	EQUATION
Modèle	STANDARD 150 MM
Utilisation	Extraction d'air pour petits et moyens locaux
Diamètre de conduit	100, 120 ou 150 mm (modèle 150 mm)
Matériau	Plastique blanc
Alimentation électrique	Monophasé 220-240 V ~ 50 Hz
Degré de protection	IP34
Classe de protection	Classe II
Température ambiante	+1 °C à +45 °C
Installation	Montage mural avec évacuation directe par conduit cylindrique
Fonctions principales	Extraction par aspiration, protection contre les intempéries (capuchon)
Entretien et nettoyage	Débrancher l'alimentation avant intervention ; ne pas obstruer les orifices
Sécurité	Ne pas utiliser en milieu inflammable ; couper le disjoncteur avant manipulation
Garantie	24 mois à compter de la date de vente
Normes	CE, directives basse tension et compatibilité électromagnétique
Utilisation en salle de bain	Autorisée hors zones 1 et 2, à plus de 60 cm de la baignoire/douche

FOIRE AUX QUESTIONS - STANDARD 150 MM EQUATION

Comment installer le ventilateur STANDARD 150 MM EQUATION ?

Le ventilateur se monte au mur avec évacuation directe par un conduit cylindrique. Assurez-vous que le conduit est muni d'un capuchon protecteur. Évitez les coudes à 90° et privilégiez les conduits rigides (max. 1,5 m en ligne droite). Avant toute intervention, coupez l'alimentation électrique.

Quelle est la tension d'alimentation requise ?

Le ventilateur fonctionne sur du courant monophasé alternatif de 220-240 V, 50 Hz.

Puis-je utiliser ce ventilateur dans une salle de bain ?

Oui, à condition de respecter la norme IEC60364 : installation hors zones 1 et 2, à au moins 60 cm de la baignoire ou de la douche.

Comment nettoyer l'appareil ?

Avant tout nettoyage, coupez l'alimentation électrique. Nettoyez les grilles et l'aubage avec un chiffon humide. N'obstruez pas les orifices d'aspiration et de sortie.

Que faire en cas de bruit anormal ?

Vérifiez que le boîtier n'est pas déformé et que l'aubage tourne librement. Assurez-vous qu'aucun objet étranger n'est coincé. Si le bruit persiste, contactez le vendeur ou un professionnel agréé.

Quelle est la garantie du produit ?

La garantie fabricant est de 24 mois à compter de la date de vente, sous réserve du respect des conditions de transport, stockage, montage et utilisation.

Puis-je utiliser un conduit flexible ?

Il est recommandé d'utiliser des conduits rigides plutôt que flexibles. Si vous utilisez un flexible, limitez la longueur à 1,5 m maximum en ligne droite.

Le ventilateur est-il adapté pour une cuisine ?

Oui, mais l'air extrait ne doit pas contenir de poussières, impuretés solides, matières visqueuses ou fibreuses. Évitez les vapeurs inflammables (alcool, essence).

Comment couper l'alimentation avant entretien ?

Coupez l'alimentation au niveau du disjoncteur automatique. Assurez-vous que le jeu entre les contacts du disjoncteur est d'au moins 3 mm.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (disjoncteur, tension). Assurez-vous que la température ambiante est entre +1 °C et +45 °C. Si le problème persiste, contactez le vendeur.

MODE D'EMPLOI STANDARD 150 MM EQUATION

FR Notice de Montage - Utilisation - Entretien

2

Le Produit représenté le ventilateur axial par aspiration pour les petits et moyens locaux.

Le ventilateur est fabriqué en matière plastique de couleur blanche. Il est concu pour être indroduit dans un conduit de 100, 120, 150 mm de diamètre.

AVANT DE METTRE EN PLACE LE PRODUIT, LISEZ AVEC ATTENTION CE GUIDE D'EMPLOI. L'OBERVATION DES EXIGENCES DU GUIDE D'EMPLOI FAVORISE LA GARANTIE DE L'UTILISATION DU PRODUIT PENDANT Toute SA DUREE DE VIE. CONSERVEZ LE GUIDE D'EMPLOI PENDANT Toute LA DUREE DE VIE DU PRODUIT, PARCE QUE VOUS POURRIEZ EN AVOIR BESOIN POUR L'ENTRETIEN DU PRODUIT

AVANT DE D'ENLEVER LA FACE AVANT, ASSUREZ-VOUS BIEN QUE L ALIMENTATION ELECTRIQUE SOIT COUPEE. CET APPAREIL POT ETRE UTILISÉ PAR DES ENFANTS ÂGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES OU DENUEES D'EXPÉRIENCE OU DE CONNAISSANCE, S'ILS (SI ELLES) SONT CORRECTEMENT SURVEILLE(E)S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN TOUTE SECURITE LEUR ONT ETÉ DONNÉES ET SI LES RISQUES ENCOURUS ONT ETÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ETRE EFFECTUés PAR DES ENFANTS SANS SURVEILLANCE. TOUTES LES INTERVENTIONS, LIÉES À LA ConnEXION, AUX RÉGLAGES, À L'ENTRETIEN ET AU DÉPANNAGE DU PRODUIT NE DOIVENT S'FFECTUER QUE QUAND L'ÉLECTRICité DU RÉSEAU EST COUPEE. SEULES LES PERSONNES APTES POUR LES INSTALLATIONS ÉLECTRIQUES DE MOINS DE 1000V SONT AUTORISEES À RÉALISER L'ENTRETIEN OU LE MONTAGE, APRES AVOIR LU CE GUIDE D'EMPLOI. LE RÉSEAU ÉLECTRIQUE AUQUEL LE PRODUIT EST CONNECTÉ DOIT ETRE CONFORME AUX NORMES EN VIGUEUR. L'INSTALLATION ÉLECTRIQUE FIXE DOIT ETRE ÉQUIPÉ D'UN DISJONCTEUR AUTOMATIQUE.

IL EST NÉCESSAIRE DE PRENDRE TOUTES LES MESURES POUR ÉVITER LA PENÉTRATION DANS LA PIECE DE FUMÉES, D'OXYDES CARBONIQUES, DE GAZ OU D'AUTRES PRODUITS DE COMBUSTION, VENANT DE CHEMINÉES OU D'APPAREILS A COMBUSTION (GAZ OU LIQUIDE).

NE TIREZ PAS SUR L'AERATEUR, NE VOUS SUSPENDEZ PAS À L'AERATEUR, ET NE LE CHARGEZ PAS AVEC UN QUELCONQUE POIDS

NE JETEZ PAS DE DISPOSITIFS ELECTRIQUES EN COMMUN AVEC LES ORDURES MENAGERES NON TRIEEES. LE PRODUIT DOIT ETRE RECYCLER ET VALORISER SEPAREMENT. CONTACTEZ LES AUTORITÉS LOCALES OU VOTRE MAGASIN POUR VOUS RENSEIGNER SUR L'RECYCLAGE ET LES POINTS DE COLLECTE. SI LE PRODUIT EST JETÉ AVEC LES ORDURES MENAGERÉS, DES MATIÈRES TOXIQUE PEUVENT S'INFILTRER DANS LA NAPPE PHRÉATIQUE ET PÉNÉTRER DANS LA CHAINE ALIMENTAIRE, EN NUISANT À VOûTRE SANTÉ ET À VOûTRE BIEN-ÊTR.

CONFORMEZ-VOUS AUX EXIGENCES DE CE GUIDE D'EMPLOI POUR ASSURER LE BON FONCTIONNEMENT DURING DU VENTILATEUR LE JEU ENTRE LES CONTACTS DU DISJONCTEUR AUTOMATIQUE AU Niveau DE TOUS LES POLES DOIT FAIRE AU MOINS 3 MM. AVANT DE METTRE EN PLACE LE VENTILATEUR, ASSUREZ-VOUS BIEN QUE L'AUBAGE, LE BOITIER ET LA GRILLE NE PRÉSENTE PAS D'ENDOMMAGEMENTS VISIBLES, ET QUE SUR LE BOITIER DU VENTILATEUR IL N'Y AIT PAS D'OBJETS ETRANGERS QUI SOIENT SUSCEPTIBLES DE DETÉRIORER LES PALES DE L'AUBAGE. EVITEZ DE COMPRIMER LE BOITIER AU COURS DU MONTAGE DU VENTILATEUR! LA DEFORMATION DU BOITIER POT UN CONDUIRE AU COINCEMENT DE L'AUBAGE ET AUX BRIUTS FORTS. IL EST INTERDIT D'UTILISER LE PRODUIT AUTREMENT QUE CELA EST PREVU, NI DE LUI FAIRE SUBIR DES MODIFICATIONS OU OPÉRATIONS DE MISE AU POINT. L'AIR VÉHICULE AU SEIN DU RÉSEAU NE DOIT PAS CONTENIR DE POUSSIÈRES, D'IMPURETÉS SOLIDES, NI DE MATIÈRES VISQUEUES OU FIBREUSES. IL EST INTERDIT D'UTILISER LE PRODUIT DANS UN MILIEU INFLAMMBABLE OU DÉFLAGRANT QUI CONTIENT, PAR EXAMPLES, LE VAPEURS D'ALCOOL, D'ESSENCE, D'INSECTICIES, N'OBTUREZ PAS ET N'ENCOMBREZ PAS LES ORIFICES D'ASPIRATION ET DE SORTTE DU PRODUIT, AFIN DE NE PAS OBSTRUER LE FLUX D'AIR OPTIMUM,

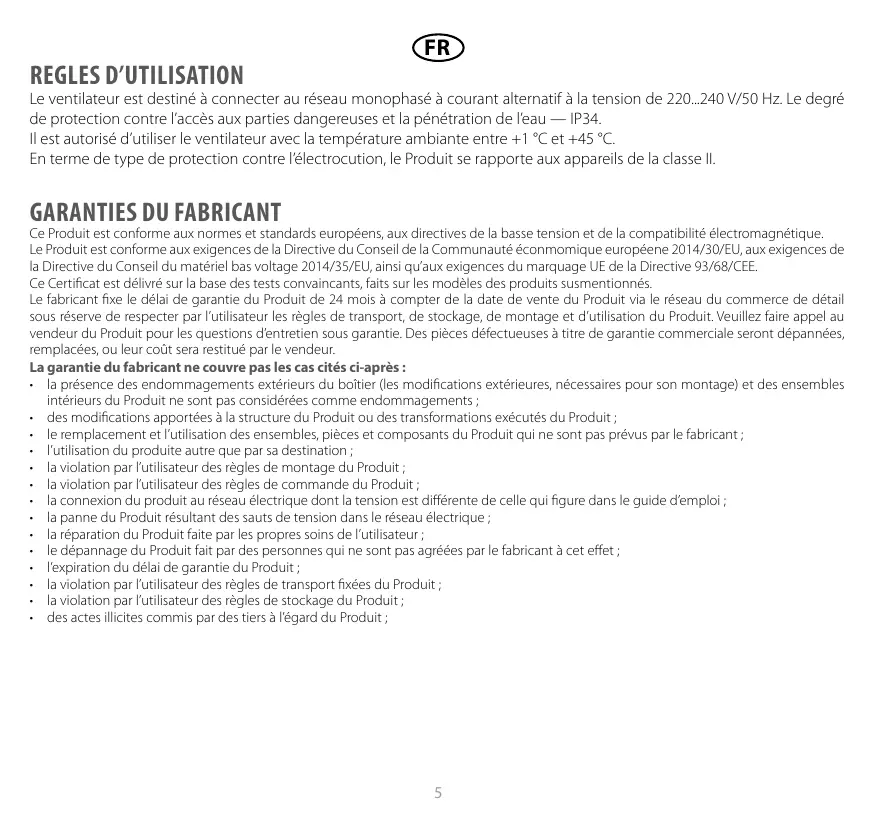

REGLES D'UTILISATION

Le ventilateur est destiné à connecter au réseau monophasé à courant alternatively à la tension de 220...240 V/50 Hz. Le degré de protection contre l'accès aux parties dangereuses et la déténération de l'eau — IP34.

Il est autorisé d'utiliser le ventilateur avec la température ambiente entre +1^ et +45^ .

En terme de type de protection contre l'électrocution, le Produit se rapporte aux apparéils de la classe II.

GARANTIES DU FABRICANT

Ce Produit est conforme aux normes et standards europeens, aux directives de la base tension et de la compatibilité electromagnetique.

Le Produit est conforme aux exigences de la Directive du Conseil de la Communauté économique européenne 2014/30/EU, aux exigences de la Directive du Conseil du matériel bas voltage 2014/35/EU, ainsi qu'aux exigences du marquage UE de la Directive 93/68/CEE.

Ce Certificat est délivré sur la base des tests convainçants, faits sur les modèles des produits susmentionnés.

Le fabricant fixe le déali de garantie du Produit de 24 mois à compter de la date de vente du Produit via le réseau du commerce de détail sous réserve de respecter par l'utiliser les régles de transport, de stockage, de montage et d'utilisation du Produit. Veuillez faire appel au vendre du Produit pour les questions d'entretien sous garantie. Des pieces défectueuses à titre de garantie commerciale seront dépannées, replacées, ou leur coût sera restitue par le vendeur.

La garantie du fabricant ne couvre pas les cas cités ci-après :

• la presence des endommagements extérieurs du boitier (les modifications extérieures, nécessaires pour son montage) et des ensembles interieurs du Produkt ne sont pas considérées comme endommagements;
  des modifications apportees à la structure du Produit ou des transformations executés du Produit ;
• le remplacement et l'utilisation des ensembles, pieces et composants du Produit qui ne sont pas prévus par le fabricant;
• l'utilisation du produit autre que par sa destination;
• la violation par l'utilisateur des règes de montage du Produit;
• la violation par l'utilisateur des règles de commande du Produit;
• la connexion du produit au réseau électricque dont la tension est différente de cette qui figure dans le guide d'emploi ;
• la panne du Produit resultant des sauts de tension dans le réseau électricque;
• la réparation du Produit faite par les propres soins de l'utilisateur;
• le dépannage du Produit fait par des personnes qui ne sont pas agrées par le fabricant à cet effet;
• l'expiration du début de garantie du Produit;
• la violation par l'utilisateur des règes de transport fixées du Produit;
• la violation par l'utilisateur des règles de stockage du Produit;
  des actes illicites commis par des tiers a I'egard du Produit;

RÉGLES DE STOCKAGE ET DE TRANSPORT

• Il est nécessaire de conserver le Produkt en emballage d'origine dans un local sec ventilé avec la température entre +5 °C et +40 °C et à l'humidité relative de 70 % au maxi.
• On n'autorise pas la présence dans l'air des vapeurs et des impuretés qui provoquent la corrosion et entravent l'isolation et l'échéité des raccordements.

Le Produit peut être mis en place dans une salle de bain mais sa surface doit être autorisée conformément à la norme IEC60364 (hors zones 1, 2, à une distance, au moins, de 60~cm du lieu d'installation de la baignoire ou de la douche).

Le ventilateur est destiné à monter sur le mur avec évacuation directe d'air par un conduit cylindrique qui est pouv d'un capuchon protecteur à son bout contre la pénétration de l'eau (fig. 1).

Il est recommendé d'éviter les coudes de 90^ ou de réduire la section du conduit. Il est souhaitable d'utiliser des conduits d'air rigides mais non pas flexibles (de 1,5 m au maxi sur la ligne droite).

Pour profiter des informations techniques détaillées, veuillez passer à:

http://www.ERP-equation.com/ aerators
